1 REKOMENDACJA TECHNICZNA ITB RT ITB-1188/2010 Elementy systemu wentylacji higrosterowanej i optosterowanej AERECO WARSZAWA

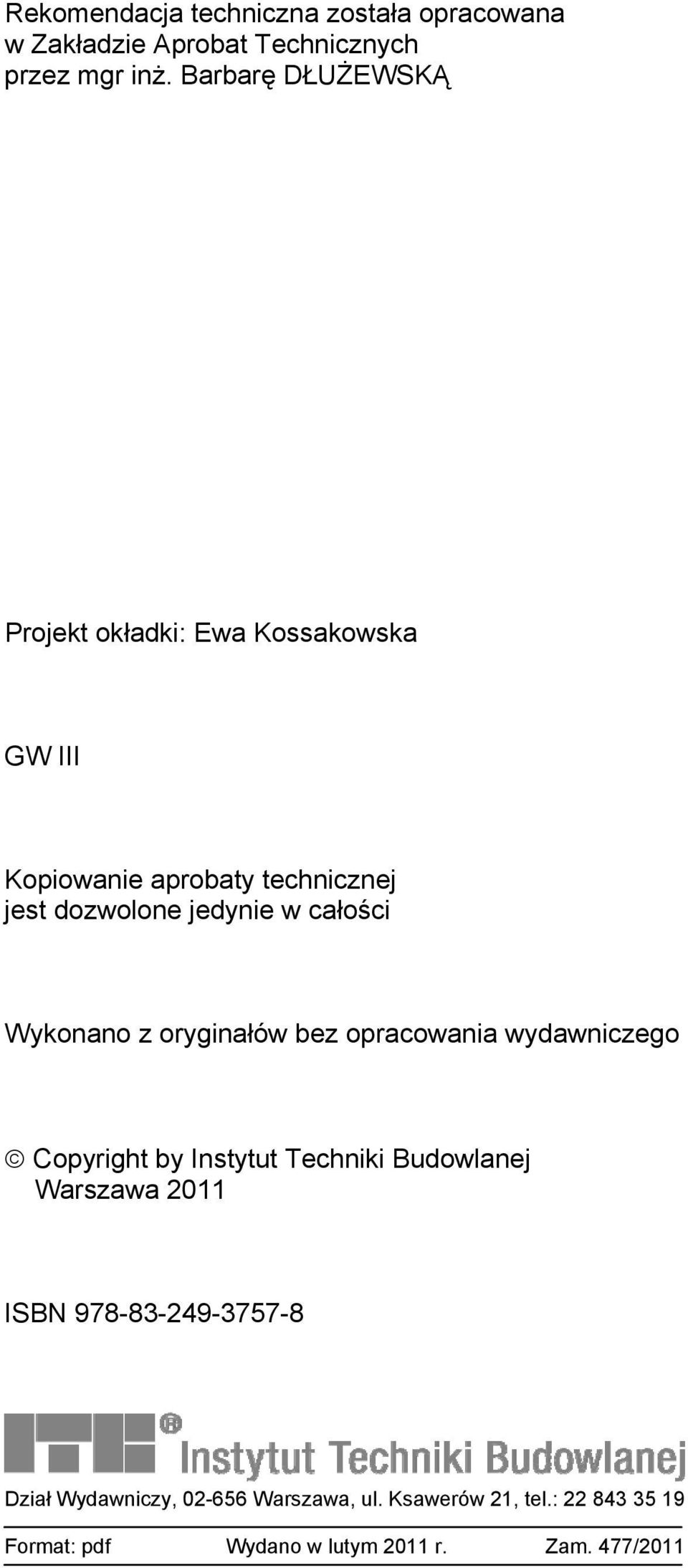

2 Rekomendacja techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Barbarę DŁUŻEWSKĄ Projekt okładki: Ewa Kossakowska GW III Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2011 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w lutym 2011 r. Zam. 477/2011

3 Seria: APROBATY TECHNICZNE REKOMENDACJA TECHNICZNA ITB RT ITB-1188/2010 Instytut Techniki Budowlanej na wniosek firm: 1. AERECO S.A., 9 allée du Clos de Charmes Collégien, F Marne la Vallée, Cedex 3, Francja 2. AERECO Wentylacja Sp. z o.o. ul. Józefa Bema 60a, Warszawa stwierdza przydatność do stosowania w budownictwie wyrobów pod nazwą: Elementy systemu wentylacji higrosterowanej i optosterowanej AERECO w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Rekomendacji Technicznej ITB. Termin ważności: 21 grudnia 2015 r. DYREKTOR Instytutu Techniki Budowlanej Załącznik: Postanowienia ogólne i techniczne Marek Kaproń Warszawa, 21 grudnia 2010 r. Dokument Rekomendacji Technicznej RT ITB-1188/2010 zawiera 42 stron. Tekst tego dokumentu kopiować można tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Rekomendacji Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 RT ITB-1188/2010 str. 2/42 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. CHARAKTER I CEL REKOMENDACJI PRZEDMIOT REKOMENDACJI PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE, WYMAGANIA Nawiewniki EHT Kratki wywiewne GHN i GFN Kratki wyciągowe BXL, BXS, BXC i TDA Nasady wentylacyjne VBP PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 26

5 RT ITB-1188/2010 str. 3/42 1. CHARAKTER I CEL REKOMENDACJI Rekomendacja Techniczna RT ITB-1188/2010 jest dokumentem dobrowolnym, udzielonym dla wyrobów nie podlegających wymaganiom art. 9, p. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881). Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów. 2. PRZEDMIOT REKOMENDACJI Przedmiotem niniejszej Rekomendacji Technicznej ITB są elementy systemu wentylacji higrosterowanej (wyposażone w czujnik wilgotności) i optosterowanej (wyposażone w czujnik ruchu) AERECO, produkowane przez firmę AERECO S.A. Upoważnionym Przedstawicielem Producenta jest firma AERECO Wentylacja Sp. z o.o. Rekomendacją Techniczną objęte są następujące wyroby: a) nawiewniki o symbolu EHT higrosterowane, montowane w ścianach zewnętrznych budynków, b) kratki wywiewne o symbolu GHN higrosterowane lub o symbolu GFN o stałym przepływie, c) kratki wyciągowe o symbolach: BXL, higrosterowane, BXS, higrosterowane i/lub optosterowane, BXC, higrosterowane i/lub optosterowane, d) TDA, optosterowane, e) nasady wentylacyjne o symbolu VBP niskociśnieniowe. W skład systemu wentylacji higrosterowanej i optosterowanej AERECO mogą wchodzić także nawiewniki EMM i EHA, objęte Aprobatą Techniczną AT /2010. Nawiewniki ścienne EHT składają się z następujących elementów: części wewnętrznej, z czujnikiem wilgotności i przepustnicami, wyposażonej w opcję ręcznego przymknięcia i ustawienia do automatycznego sterowania przepustnic w zależności od wilgotności względnej powietrza rys. 1, części zewnętrznej (okapu) A-EHT AM (z siatką przeciw owadom) lub A-EHT (bez siatki przeciw owadom) rys. 2,

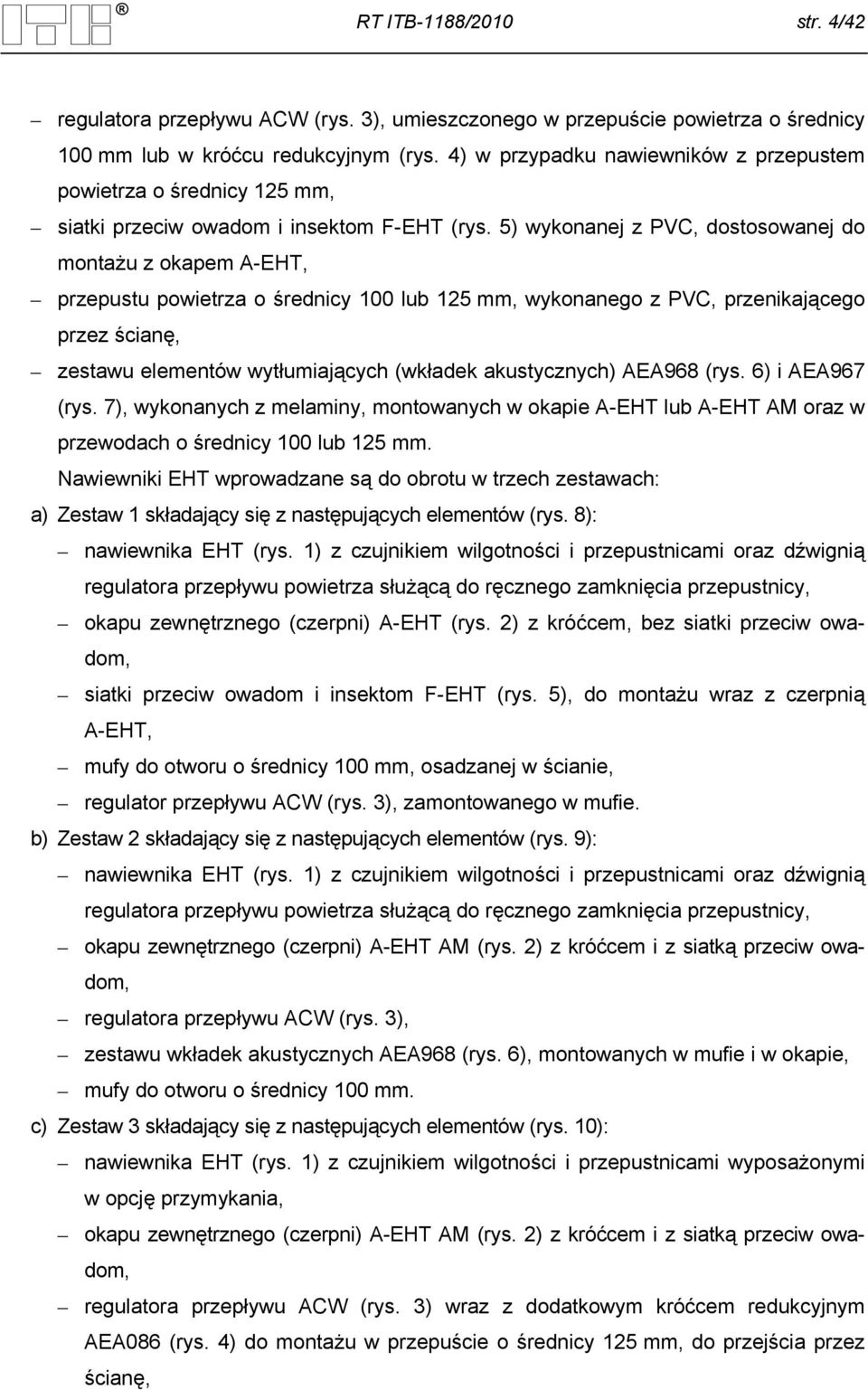

6 RT ITB-1188/2010 str. 4/42 regulatora przepływu ACW (rys. 3), umieszczonego w przepuście powietrza o średnicy 100 mm lub w króćcu redukcyjnym (rys. 4) w przypadku nawiewników z przepustem powietrza o średnicy 125 mm, siatki przeciw owadom i insektom F-EHT (rys. 5) wykonanej z PVC, dostosowanej do montażu z okapem A-EHT, przepustu powietrza o średnicy 100 lub 125 mm, wykonanego z PVC, przenikającego przez ścianę, zestawu elementów wytłumiających (wkładek akustycznych) AEA968 (rys. 6) i AEA967 (rys. 7), wykonanych z melaminy, montowanych w okapie A-EHT lub A-EHT AM oraz w przewodach o średnicy 100 lub 125 mm. Nawiewniki EHT wprowadzane są do obrotu w trzech zestawach: a) Zestaw 1 składający się z następujących elementów (rys. 8): nawiewnika EHT (rys. 1) z czujnikiem wilgotności i przepustnicami oraz dźwignią regulatora przepływu powietrza służącą do ręcznego zamknięcia przepustnicy, okapu zewnętrznego (czerpni) A-EHT (rys. 2) z króćcem, bez siatki przeciw owadom, siatki przeciw owadom i insektom F-EHT (rys. 5), do montażu wraz z czerpnią A-EHT, mufy do otworu o średnicy 100 mm, osadzanej w ścianie, regulator przepływu ACW (rys. 3), zamontowanego w mufie. b) Zestaw 2 składający się z następujących elementów (rys. 9): nawiewnika EHT (rys. 1) z czujnikiem wilgotności i przepustnicami oraz dźwignią regulatora przepływu powietrza służącą do ręcznego zamknięcia przepustnicy, okapu zewnętrznego (czerpni) A-EHT AM (rys. 2) z króćcem i z siatką przeciw owadom, regulatora przepływu ACW (rys. 3), zestawu wkładek akustycznych AEA968 (rys. 6), montowanych w mufie i w okapie, mufy do otworu o średnicy 100 mm. c) Zestaw 3 składający się z następujących elementów (rys. 10): nawiewnika EHT (rys. 1) z czujnikiem wilgotności i przepustnicami wyposażonymi w opcję przymykania, okapu zewnętrznego (czerpni) A-EHT AM (rys. 2) z króćcem i z siatką przeciw owadom, regulatora przepływu ACW (rys. 3) wraz z dodatkowym króćcem redukcyjnym AEA086 (rys. 4) do montażu w przepuście o średnicy 125 mm, do przejścia przez ścianę,

7 RT ITB-1188/2010 str. 5/42 zestawu wkładek akustycznych AEA967 (rys. 7) montowanych w mufie i w okapie, mufy do otworu o średnicy 125 mm. Nawiewniki objęte Rekomendacją charakteryzują się automatyczną i ręczną regulacją strumienia powietrza nawiewanego do pomieszczenia. Ręczny regulator przepływu umożliwia ustawienie przepustnic powietrza w pozycji przymknięcia oraz w pozycji automatycznej do regulacji stopnia otwarcia w zależności od wilgotności względnej powietrza wewnętrznego. Drugą automatyczną regulację może stanowić regulator ciśnieniowy, tłumiący przepływ powietrza przy wzroście różnicy ciśnienia. Charakterystyki przepływowe nawiewników EHT w zestawach 1, 2 i 3, w zależności od różnicy ciśnienia, zamontowanych w ścianach zewnętrznych budynków, podano w tablicy 1. Wykresy zależności objętości strumienia powietrza przepływającego przez nawiewnik EHT od narastającej i malejącej wilgotności względnej powietrza w warunkach: izotermicznych stałe wartości temperatury i wilgotności powietrza zewnętrznego, stała temperatura wewnętrzna, której wartość jest taka sama jak wartość temperatury zewnętrznej, oraz zmienna wilgotność względna wewnątrz pomieszczenia, nieizotermicznych stałe wartości temperatury i wilgotności powietrza zewnętrznego, stała temperatura wewnętrzna, której wartość przyjęta zgodnie z normą PN-EN :2010 jest różna od temperatury zewnętrznej, oraz zmienna wilgotność względna wewnątrz pomieszczenia (symulacja rzeczywistych warunków pracy nawiewnika) jak również krzywe współczynnika temperatury, określone według normy PN-EN :2010, pokazano na rys. 18 i 19. Tablica 1 Poz. Stopień otwarcia nawiewnika Różnica ciśnienia, Pa Objętość strumienia powietrza, m 3 /h, przepływającego przez nawiewnik EHT zamontowany w zestawie: ,3 7,0 6, ,4 9,8 9, ,6 14,5 13, ,9 20,9 19, ,2 23,3 22, ,0 28,3 26,7 Otwarty ,9 32,5 30, ,6 39,8 37, ,2 44,8 42, , , ,9

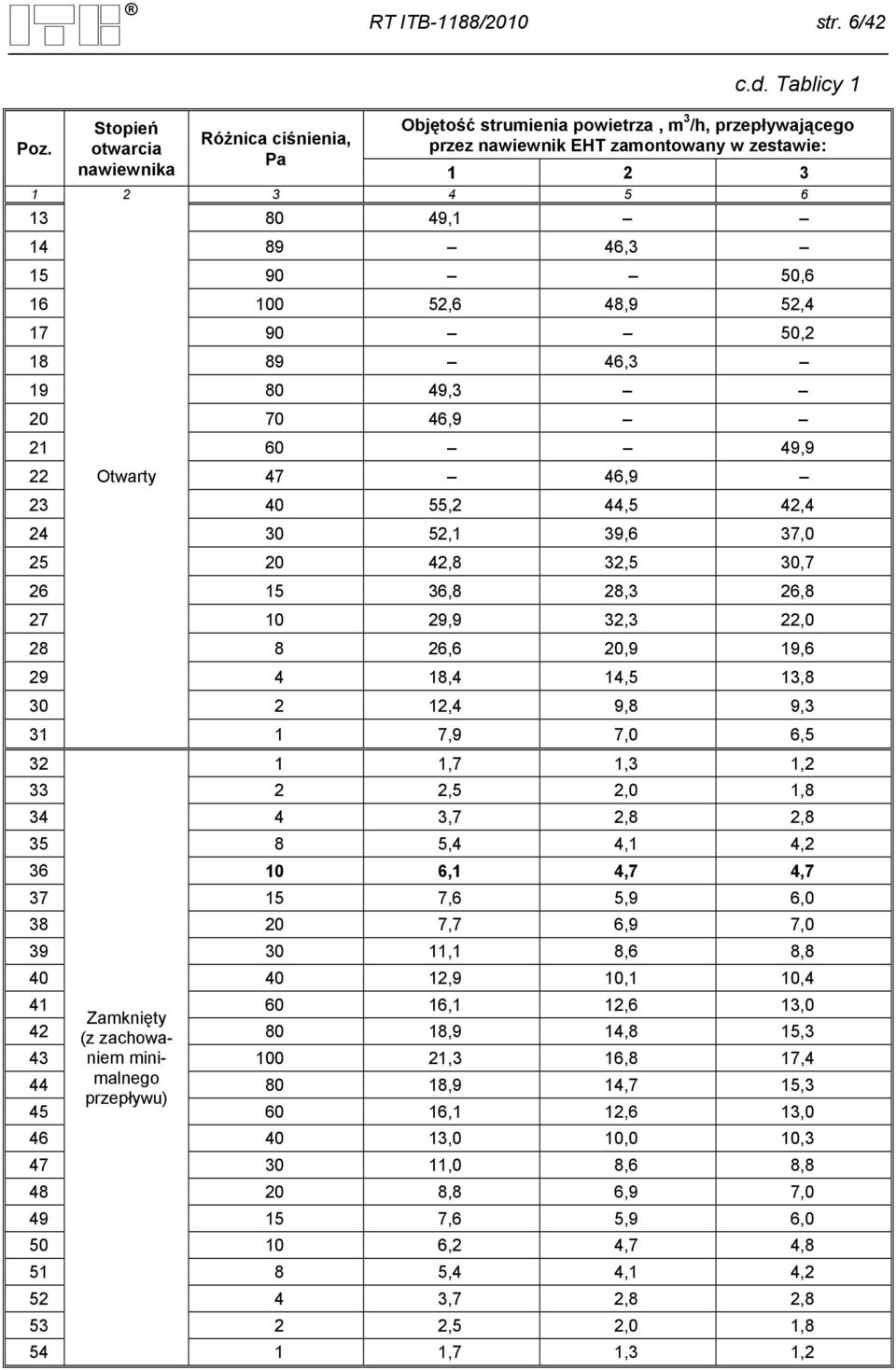

8 RT ITB-1188/2010 str. 6/42 Poz. Stopień otwarcia nawiewnika Różnica ciśnienia, Pa c.d. Tablicy 1 Objętość strumienia powietrza, m 3 /h, przepływającego przez nawiewnik EHT zamontowany w zestawie: , , , ,6 48,9 52, , , , , ,9 22 Otwarty 47 46, ,2 44,5 42, ,1 39,6 37, ,8 32,5 30, ,8 28,3 26, ,9 32,3 22, ,6 20,9 19, ,4 14,5 13, ,4 9,8 9, ,9 7,0 6, ,7 1,3 1, ,5 2,0 1, ,7 2,8 2, ,4 4,1 4, ,1 4,7 4, ,6 5,9 6, ,7 6,9 7, ,1 8,6 8, ,9 10,1 10, ,1 12,6 13,0 Zamknięty 42 (z zachowaniem mini ,3 16,8 17, ,9 14,8 15, malnego 80 18,9 14,7 15,3 przepływu) ,1 12,6 13, ,0 10,0 10, ,0 8,6 8, ,8 6,9 7, ,6 5,9 6, ,2 4,7 4, ,4 4,1 4, ,7 2,8 2, ,5 2,0 1, ,7 1,3 1,2

9 RT ITB-1188/2010 str. 7/42 Kratki wentylacyjne: wywiewne GHN (rys. 11 i 12) oraz wyciągowe BXL (rys. 13), BXS (rys. 14) i BXC (rys. 15) są higrosterowane. Kratki te wyposażone są w czujniki wilgotności, które reagując na zmianę wilgotności powietrza sterują przepustnicami stopień przysłonięcia otworu, co w konsekwencji reguluje ilość usuwanego powietrza z pomieszczenia. Stopień otwarcia kratki jest zależny od poziomu wilgotności względnej powietrza wewnątrz pomieszczenia. Kratki wyciągowe BXS i BXC mogą być ponadto wyposażone w czujniki ruchu, które przez specjalną soczewkę wykrywają obecność człowieka w pomieszczeniu. Pozwala to na wentylację pomieszczenia wtedy gdy jest to niezbędne, zapewniając odpowiedni strumień powietrza wyciąganego. Najmniejszy ruch spowodowany obecnością człowieka zostaje zarejestrowany co powoduje maksymalne otwarcie kratki. Brak aktywności w polu czujnika ruchu powoduje włączenie systemu stopowania czasowego, tj. blokowania przepustnic w pozycji maksymalnego otwarcia przez okres 25 min (w przypadku BXS) lub 20 min (w przypadku BXC). Kratki wywiewne GHN (rys. 11 i 12) składają się z następujących elementów: obudowy zewnętrznej, żaluzji, podstawy z króćcem, czujnika wilgotności, czterech płytek z możliwością ich usunięcia podczas montażu, co pozwala na zwiększenie powierzchni wywiewu. Kratki GHN mogą być także dostarczane bez króćca. W zależności od sposobu montażu rozróżnia się dwa wykonania kratek GHN: z nasadką, oznaczone kodem 736 z króćcem 116 mm o długości 38 mm z możliwością podłączenia do przewodu 125 mm wentylacji grawitacyjnej, na kinkiet, oznaczone kodem 735 bez króćca, do zamontowania śrubami do ściany w miejscu przewodu wentylacji grawitacyjnej, z otworem nie mniejszym niż mm. Masa nominalna kratek GHN z nasadką wynosi 315 g, a na kinkiet 270 g. Charakterystyki kratek wywiewnych GHN, przy różnicy ciśnienia równej 10 Pa, wilgotności względnej powietrza wewnątrz pomieszczenia 30 i 65% oraz liczby płytek usuwanych podczas montażu, podano w tablicy 2.

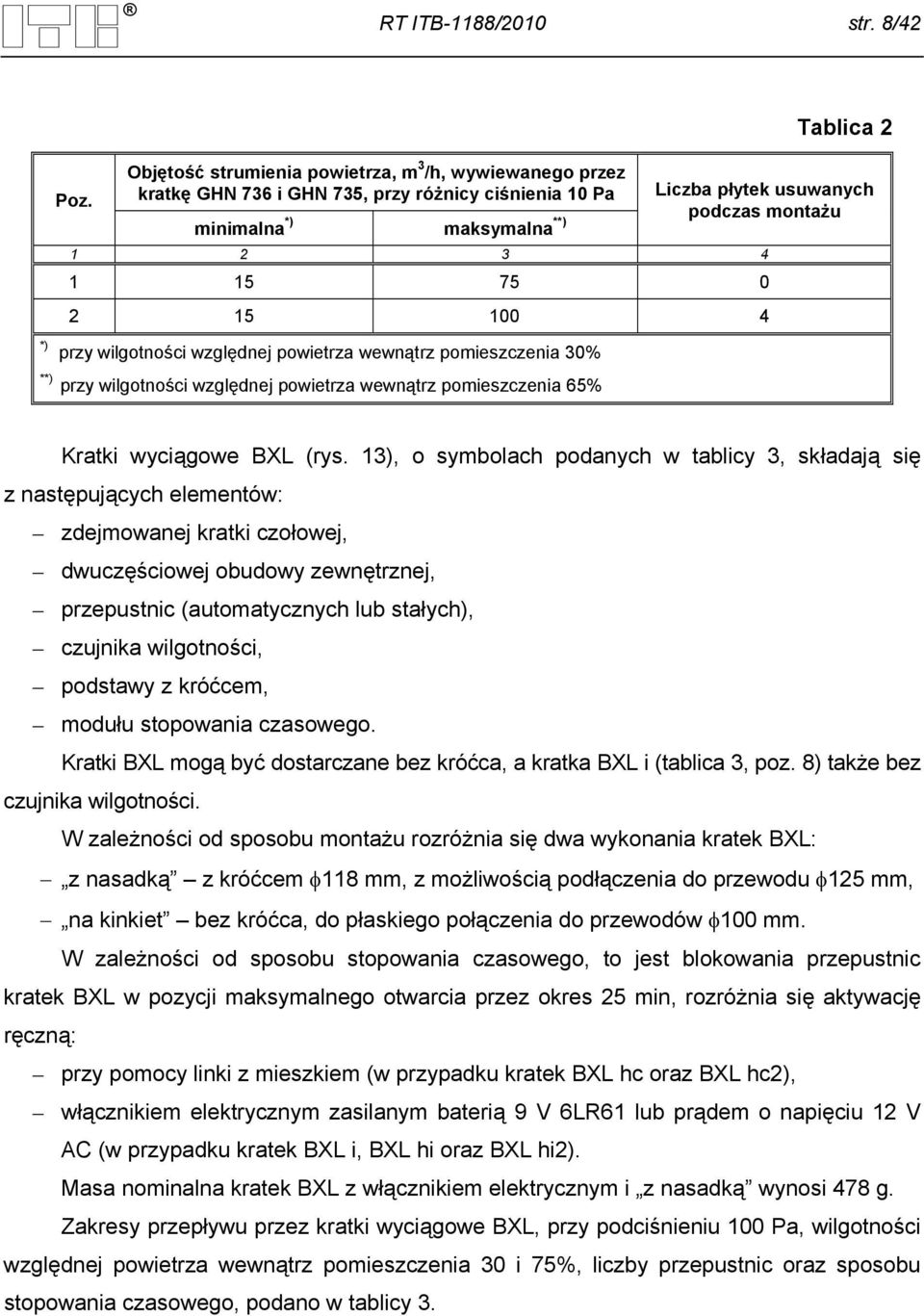

10 RT ITB-1188/2010 str. 8/42 Poz. Objętość strumienia powietrza, m 3 /h, wywiewanego przez kratkę GHN 736 i GHN 735, przy różnicy ciśnienia 10 Pa minimalna *) maksymalna **) Tablica 2 Liczba płytek usuwanych podczas montażu *) przy wilgotności względnej powietrza wewnątrz pomieszczenia 30% **) przy wilgotności względnej powietrza wewnątrz pomieszczenia 65% Kratki wyciągowe BXL (rys. 13), o symbolach podanych w tablicy 3, składają się z następujących elementów: zdejmowanej kratki czołowej, dwuczęściowej obudowy zewnętrznej, przepustnic (automatycznych lub stałych), czujnika wilgotności, podstawy z króćcem, modułu stopowania czasowego. Kratki BXL mogą być dostarczane bez króćca, a kratka BXL i (tablica 3, poz. 8) także bez czujnika wilgotności. W zależności od sposobu montażu rozróżnia się dwa wykonania kratek BXL: z nasadką z króćcem 118 mm, z możliwością podłączenia do przewodu 125 mm, na kinkiet bez króćca, do płaskiego połączenia do przewodów 100 mm. W zależności od sposobu stopowania czasowego, to jest blokowania przepustnic kratek BXL w pozycji maksymalnego otwarcia przez okres 25 min, rozróżnia się aktywację ręczną: przy pomocy linki z mieszkiem (w przypadku kratek BXL hc oraz BXL hc2), włącznikiem elektrycznym zasilanym baterią 9 V 6LR61 lub prądem o napięciu 12 V AC (w przypadku kratek BXL i, BXL hi oraz BXL hi2). Masa nominalna kratek BXL z włącznikiem elektrycznym i z nasadką wynosi 478 g. Zakresy przepływu przez kratki wyciągowe BXL, przy podciśnieniu 100 Pa, wilgotności względnej powietrza wewnątrz pomieszczenia 30 i 75%, liczby przepustnic oraz sposobu stopowania czasowego, podano w tablicy 3.

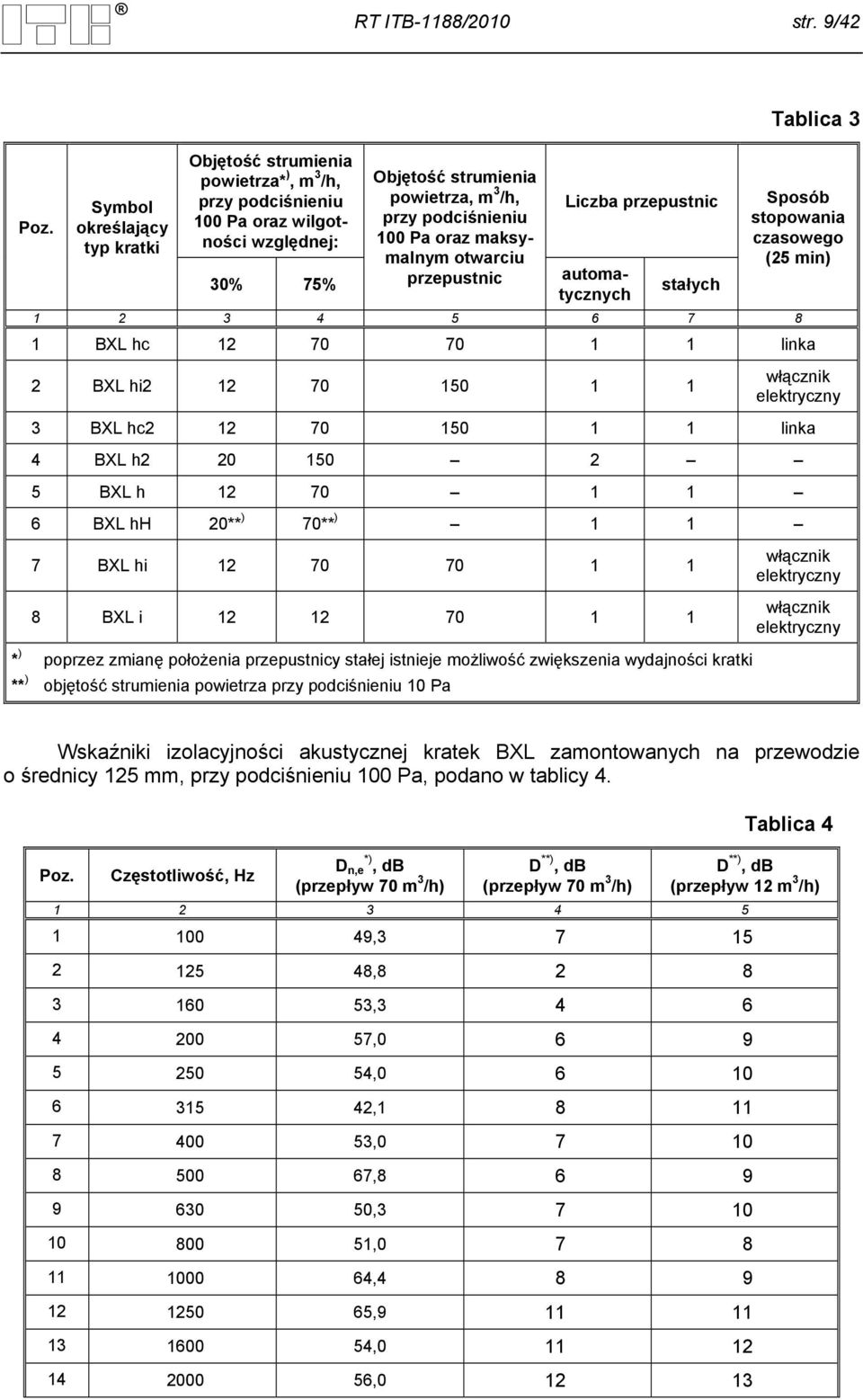

11 RT ITB-1188/2010 str. 9/42 Poz. Symbol określający typ kratki Objętość strumienia powietrza* ), m 3 /h, przy podciśnieniu 100 Pa oraz wilgotności względnej: 30% 75% Objętość strumienia powietrza, m 3 /h, przy podciśnieniu 100 Pa oraz maksymalnym otwarciu przepustnic Liczba przepustnic automatycznych stałych Tablica 3 Sposób stopowania czasowego (25 min) BXL hc linka 2 BXL hi włącznik elektryczny 3 BXL hc linka 4 BXL h BXL h BXL hh 20** ) 70** ) BXL hi BXL i włącznik elektryczny włącznik elektryczny * ) poprzez zmianę położenia przepustnicy stałej istnieje możliwość zwiększenia wydajności kratki ** ) objętość strumienia powietrza przy podciśnieniu 10 Pa Wskaźniki izolacyjności akustycznej kratek BXL zamontowanych na przewodzie o średnicy 125 mm, przy podciśnieniu 100 Pa, podano w tablicy 4. Poz. Częstotliwość, Hz D n,e *), db (przepływ 70 m 3 /h) D **), db (przepływ 70 m 3 /h) Tablica 4 D **), db (przepływ 12 m 3 /h) , , , , , , , , , , , , , ,

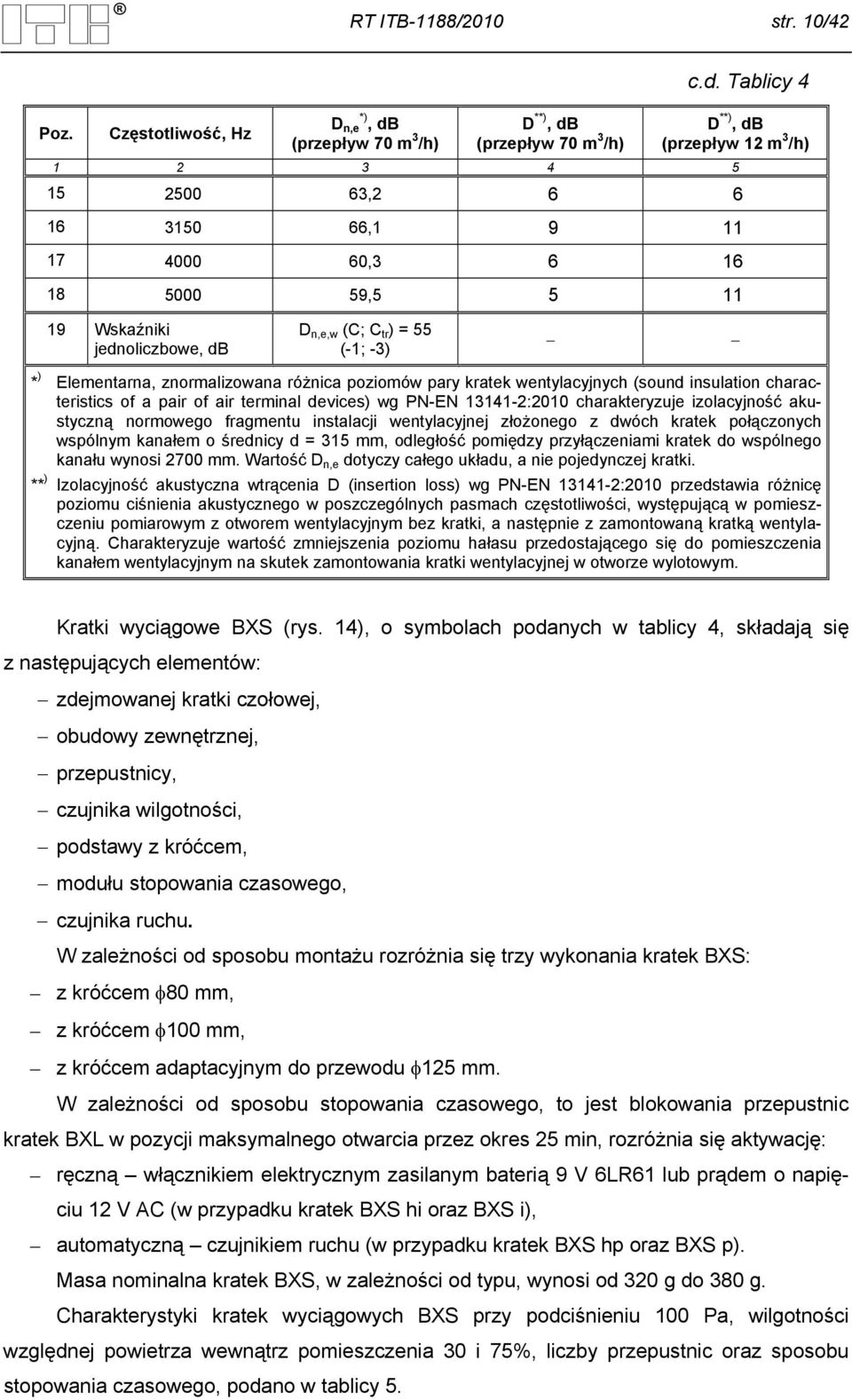

12 RT ITB-1188/2010 str. 10/42 Poz. Częstotliwość, Hz D n,e *), db (przepływ 70 m 3 /h) D **), db (przepływ 70 m 3 /h) c.d. Tablicy 4 D **), db (przepływ 12 m 3 /h) , , , , Wskaźniki jednoliczbowe, db D n,e,w (C; C tr ) = 55 (-1; -3) * ) Elementarna, znormalizowana różnica poziomów pary kratek wentylacyjnych (sound insulation characteristics of a pair of air terminal devices) wg PN-EN :2010 charakteryzuje izolacyjność akustyczną normowego fragmentu instalacji wentylacyjnej złożonego z dwóch kratek połączonych wspólnym kanałem o średnicy d = 315 mm, odległość pomiędzy przyłączeniami kratek do wspólnego kanału wynosi 2700 mm. Wartość D n,e dotyczy całego układu, a nie pojedynczej kratki. ** ) Izolacyjność akustyczna wtrącenia D (insertion loss) wg PN-EN :2010 przedstawia różnicę poziomu ciśnienia akustycznego w poszczególnych pasmach częstotliwości, występującą w pomieszczeniu pomiarowym z otworem wentylacyjnym bez kratki, a następnie z zamontowaną kratką wentylacyjną. Charakteryzuje wartość zmniejszenia poziomu hałasu przedostającego się do pomieszczenia kanałem wentylacyjnym na skutek zamontowania kratki wentylacyjnej w otworze wylotowym. Kratki wyciągowe BXS (rys. 14), o symbolach podanych w tablicy 4, składają się z następujących elementów: zdejmowanej kratki czołowej, obudowy zewnętrznej, przepustnicy, czujnika wilgotności, podstawy z króćcem, modułu stopowania czasowego, czujnika ruchu. W zależności od sposobu montażu rozróżnia się trzy wykonania kratek BXS: z króćcem 80 mm, z króćcem 100 mm, z króćcem adaptacyjnym do przewodu 125 mm. W zależności od sposobu stopowania czasowego, to jest blokowania przepustnic kratek BXL w pozycji maksymalnego otwarcia przez okres 25 min, rozróżnia się aktywację: ręczną włącznikiem elektrycznym zasilanym baterią 9 V 6LR61 lub prądem o napięciu 12 V AC (w przypadku kratek BXS hi oraz BXS i), automatyczną czujnikiem ruchu (w przypadku kratek BXS hp oraz BXS p). Masa nominalna kratek BXS, w zależności od typu, wynosi od 320 g do 380 g. Charakterystyki kratek wyciągowych BXS przy podciśnieniu 100 Pa, wilgotności względnej powietrza wewnątrz pomieszczenia 30 i 75%, liczby przepustnic oraz sposobu stopowania czasowego, podano w tablicy 5.

13 RT ITB-1188/2010 str. 11/42 Poz. Symbol określający typ kratki Objętość strumienia powietrza, m 3 /h, przy podciśnieniu 100 Pa oraz wilgotności względnej: 30% 75% Objętość strumienia powietrza, m 3 /h, przy podciśnieniu 100 Pa oraz maksymalnym otwarciu przepustnic Liczba przepustnic automatycznych stałych Tablica 5 Sposób stopowania czasowego (25 min) BXS hi włącznik elektryczny 2 BXS hp czujnik ruchu 3 BXS h Wskaźniki izolacyjności akustycznej kratek BXS, przy podciśnieniu 100 Pa, podano w tablicy 6. Tablica 6 Poz. Częstotliwość, Hz D *), db (przepływ 70 m 3 /h, montaż na przewodzie 125 mm) D *), db (przepływ 12 m 3 /h, montaż na przewodzie 125 mm) D *), db (przepływ 70 m 3 /h, montaż na przewodzie 100 mm) D *), db (przepływ 12 m 3 /h, montaż na przewodzie 100 mm) *) Izolacyjność akustyczna wtrącenia D (insertion loss) wg PN-EN :2010

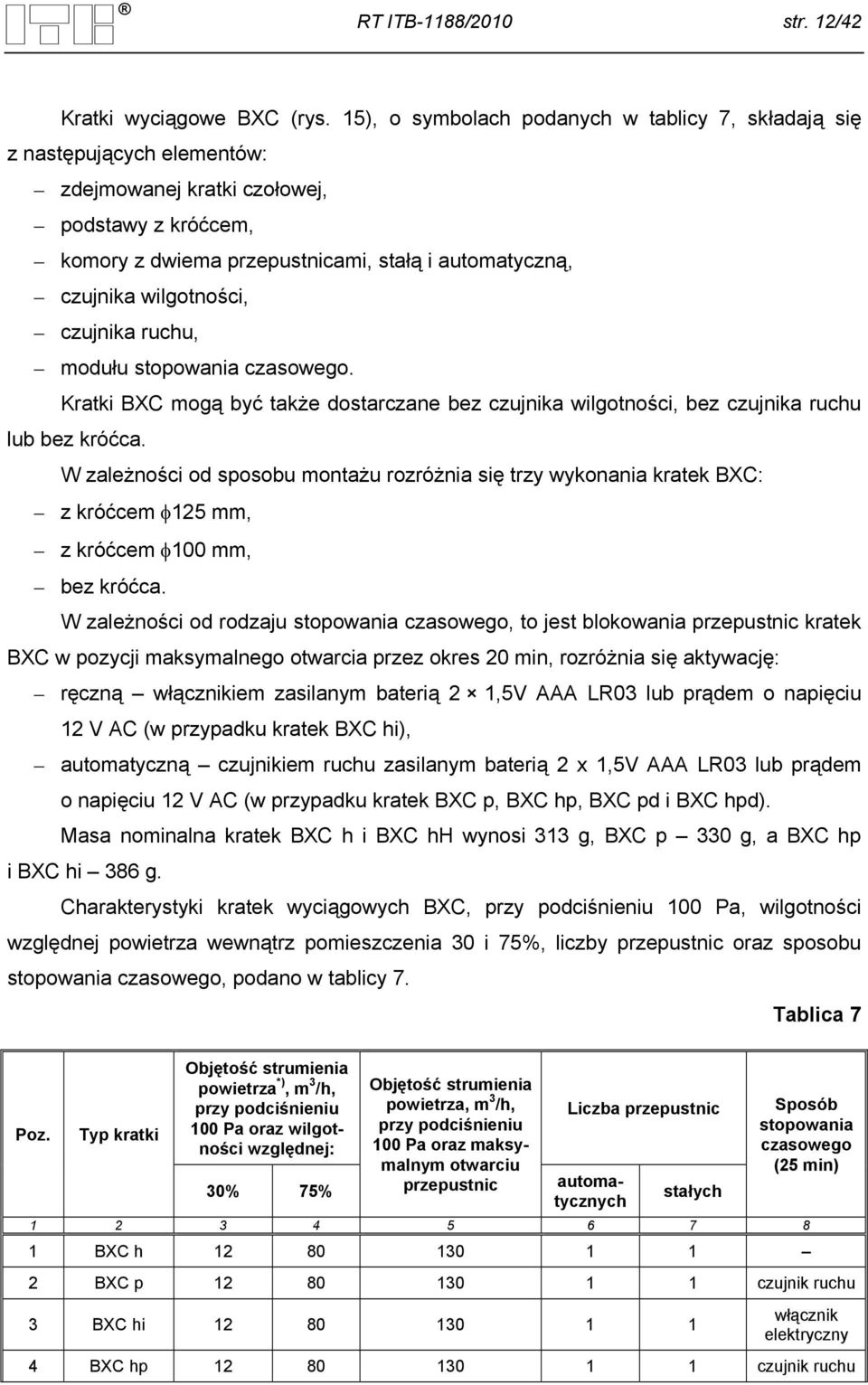

14 RT ITB-1188/2010 str. 12/42 Kratki wyciągowe BXC (rys. 15), o symbolach podanych w tablicy 7, składają się z następujących elementów: zdejmowanej kratki czołowej, podstawy z króćcem, komory z dwiema przepustnicami, stałą i automatyczną, czujnika wilgotności, czujnika ruchu, modułu stopowania czasowego. Kratki BXC mogą być także dostarczane bez czujnika wilgotności, bez czujnika ruchu lub bez króćca. W zależności od sposobu montażu rozróżnia się trzy wykonania kratek BXC: z króćcem 125 mm, z króćcem 100 mm, bez króćca. W zależności od rodzaju stopowania czasowego, to jest blokowania przepustnic kratek BXC w pozycji maksymalnego otwarcia przez okres 20 min, rozróżnia się aktywację: ręczną włącznikiem zasilanym baterią 2 1,5V AAA LR03 lub prądem o napięciu 12 V AC (w przypadku kratek BXC hi), automatyczną czujnikiem ruchu zasilanym baterią 2 x 1,5V AAA LR03 lub prądem o napięciu 12 V AC (w przypadku kratek BXC p, BXC hp, BXC pd i BXC hpd). Masa nominalna kratek BXC h i BXC hh wynosi 313 g, BXC p 330 g, a BXC hp i BXC hi 386 g. Charakterystyki kratek wyciągowych BXC, przy podciśnieniu 100 Pa, wilgotności względnej powietrza wewnątrz pomieszczenia 30 i 75%, liczby przepustnic oraz sposobu stopowania czasowego, podano w tablicy 7. Tablica 7 Poz. Typ kratki Objętość strumienia powietrza *), m 3 /h, przy podciśnieniu 100 Pa oraz wilgotności względnej: 30% 75% Objętość strumienia powietrza, m 3 /h, przy podciśnieniu 100 Pa oraz maksymalnym otwarciu przepustnic Liczba przepustnic automatycznych stałych Sposób stopowania czasowego (25 min) BXC h BXC p czujnik ruchu 3 BXC hi włącznik elektryczny 4 BXC hp czujnik ruchu

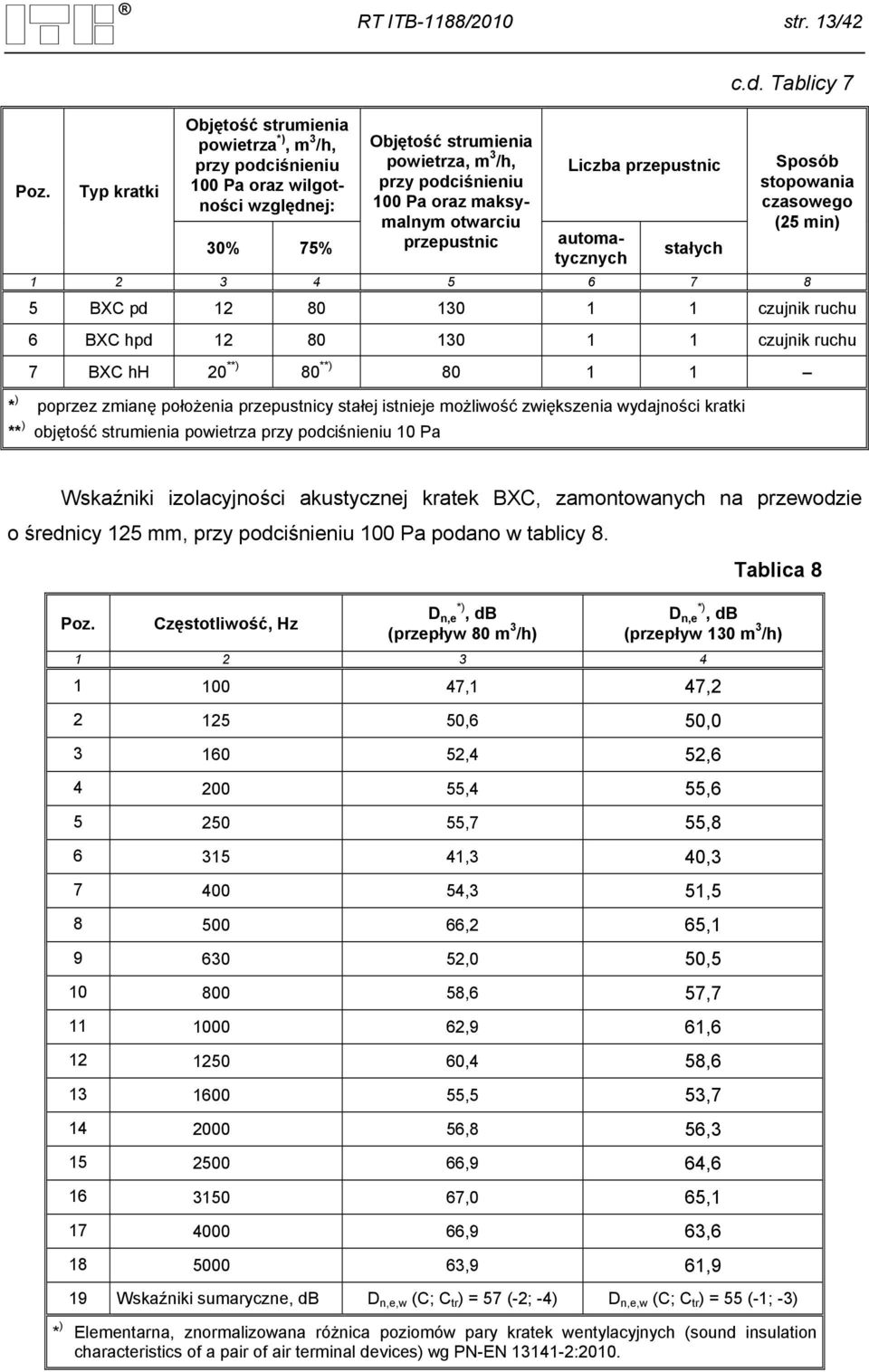

15 RT ITB-1188/2010 str. 13/42 Poz. Typ kratki Objętość strumienia powietrza *), m 3 /h, przy podciśnieniu 100 Pa oraz wilgotności względnej: 30% 75% Objętość strumienia powietrza, m 3 /h, przy podciśnieniu 100 Pa oraz maksymalnym otwarciu przepustnic Liczba przepustnic automatycznych stałych c.d. Tablicy 7 Sposób stopowania czasowego (25 min) BXC pd czujnik ruchu 6 BXC hpd czujnik ruchu 7 BXC hh 20 **) 80 **) * ) poprzez zmianę położenia przepustnicy stałej istnieje możliwość zwiększenia wydajności kratki ** ) objętość strumienia powietrza przy podciśnieniu 10 Pa Wskaźniki izolacyjności akustycznej kratek BXC, zamontowanych na przewodzie o średnicy 125 mm, przy podciśnieniu 100 Pa podano w tablicy 8. Tablica 8 Poz. Częstotliwość, Hz D n,e *), db (przepływ 80 m 3 /h) D n,e *), db (przepływ 130 m 3 /h) ,1 47, ,6 50, ,4 52, ,4 55, ,7 55, ,3 40, ,3 51, ,2 65, ,0 50, ,6 57, ,9 61, ,4 58, ,5 53, ,8 56, ,9 64, ,0 65, ,9 63, ,9 61,9 19 Wskaźniki sumaryczne, db D n,e,w (C; C tr ) = 57 (-2; -4) D n,e,w (C; C tr ) = 55 (-1; -3) * ) Elementarna, znormalizowana różnica poziomów pary kratek wentylacyjnych (sound insulation characteristics of a pair of air terminal devices) wg PN-EN :2010.

16 RT ITB-1188/2010 str. 14/42 Kratki wyciągowe TDA (rys. 16) składają się z następujących elementów: zdejmowanej kratki czołowej, obudowy wewnętrznej, przepustnicy, wskaźników ustawienia objętości strumienia powietrza, czujnika ruchu, podstawy z króćcem do przewodu Ø 125 mm z uszczelką oraz moduł sterujący otwarciem przepustnicy aktywowany przez czujnik ruchu. Bazowy strumień powietrza o objętości 20, 50, 75 lub 100 m 3 /h ustawiany jest ręcznie przełącznikiem znajdującym się na obudowie kratki. Każdy ruch w polu pracy czujnika powoduje otwarcie przepustnicy z pozycji strumienia minimalnego do wartości 5 m 3 /h. Moduł automatycznego przestawiania przepustnicy z pozycji strumienia bazowego, poprzez 25 minutowe stopowanie czasowe, do pozycji strumienia minimalnego zasilany jest baterią 9V 6LR61 (kratka TDA 874) lub prądem o napięciu 12 V AC (kratka TDA 873). Masa nominalna kratek TDA wynosi 270 g. Charakterystyki kratek wyciągowych TDA pokazano w tablicy 9. Tablica 9 Poz. Oznaczenie strumienia bazowego na obudowie kratki Bazowa objętość strumienia powietrza, m 3 /h, przy podciśnieniu 100 Pa Minimalna objętość strumienia powietrza, m 3 /h, przy podciśnieniu 100 Pa, po zaniku ruchu w polu pracy czujnika Nasady wentylacyjne VBP (rys. 17) składają się z następujących elementów: obudowy wraz z zintegrowanym króćcem przyłączeniowym w podstawie oraz wyrzutem, wentylatora wraz z elementami mocującymi i silnikiem elektrycznym, karty elektronicznej sterującej pracą silnika. Cechy charakterystyczne nasady VBP podano w tablicy 10. Tablica 10 Poz. Cechy charakterystyczne nasady VBP Jednostka Wartości deklarowane Masa nominalna kg 5,5 2 Wymiary mm

17 RT ITB-1188/2010 str. 15/42 c.d. Tablicy 10 Poz. Cechy charakterystyczne nasady VBP Jednostka Wartości deklarowane Materiał (obudowa) - PAA 66 35% F.V. *) 4 Liczba otworów przyłączeniowych szt. 1 5 Średnica króćca przyłączeniowego mm Maksymalna prędkość obrotowa obr./min Wydajność przy zasilaniu 10 V m 3 /h Poziom ciśnienia akustycznego Lp przy 8V w odległości 4 m db (A) 26 **) 9 Zasilanie V DC Maksymalne natężenie prądu A 1,5 11 Zużycie energii przy 400 m 3 /h 10 V W 14 * ) PAA 66 35% F.V. poliamid z włóknem szklanym ** ) Pomiar w polu swobodnym nad płaszczyzną odbijającą dźwięk wg PN-EN ISO 3744:2010. Właściwości techniczno-użytkowe elementów systemu wentylacji higrosterowanej i optosterowanej AERECO podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Nawiewniki EHT (higrosterowane) montowane są w ścianach zewnętrznych budynków. Przeznaczone są do doprowadzenia powietrza wentylacyjnego z otoczenia budynku do pomieszczeń przeznaczonych na stały lub czasowy pobyt ludzi, w budynkach mieszkalnych, zamieszkania zbiorowego, hoteli, użyteczności publicznej (w tym przeznaczonych na potrzeby opieki zdrowotnej), a także w budynkach przemysłowych. Powietrze z zewnątrz budynku na zasadzie naturalnego lub mechanicznie wytworzonego podciśnienia dopływa poprzez nawiewniki EHT do pomieszczeń proporcjonalnie do ich aktualnych potrzeb, określanych poziomem wilgotności względnej powietrza wewnętrznego. Jeżeli na drodze przepływającego powietrza od nawiewnika do kratki znajdują się drzwi, powinny być one wyposażone w otwory zgodnie z obowiązującymi przepisami. Nawiewniki EHT należy instalować na wysokości powyżej strefy przebywania ludzi (powyżej 1,8 m ponad poziomem podłogi). Kratki wywiewne GHN (higrosterowane) i GFN (o stałym przepływie) przeznaczone są do instalacji wentylacji grawitacyjnej i hybrydowej, kratki wyciągowe BXL hh oraz BXC hh przeznaczone są do instalacji wentylacji hybrydowej, kratki wyciągowe BXL (higrosterowane), BXS i BXC (higrosterowane i optosterowane) oraz TDA (optosterowane) przeznaczone są do instalacji wentylacji mechanicznej wywiewnej w budynkach mieszkalnych, zamieszkania zbiorowego, hoteli, użyteczności publicznej (w tym przeznaczonych na potrzeby opieki zdrowotnej), a także w budynkach przemysłowych.

18 RT ITB-1188/2010 str. 16/42 Nasady wentylacyjne VBP (niskociśnieniowe) przeznaczone są do instalacji wentylacji hybrydowej lub mechanicznej wywiewnej i usuwania powietrza z budynków mieszkalnych, zamieszkania zbiorowego, hoteli, użyteczności publicznej (w tym przeznaczonych na potrzeby opieki zdrowotnej), a także w budynkach przemysłowych. Ponadto nasady VBP montowane są na indywidualnych lub zbiorczych kanałach wentylacji grawitacyjnej, w których ciąg naturalny jest zbyt słaby aby zapewnić skuteczną wymianę powietrza. Kratki wywiewne GHN montowane są w otworze prostokątnym o wymiarach mm lub okrągłym o średnicy 125 mm. Kratki wyciągowe BXL, BXS, BXC i TDA montowane są w otworach okrągłych o średnicy 80, 100, 116 i 125 mm. Ocena wpływu systemu wentylacji na zużycie energii w budynku może być dokonana przy zastosowaniu wyspecjalizowanych programów komputerowych. W 1982 r. francuski instytut CSTB opracował program SIREN, stanowiący narzędzie do kompleksowej oceny instalacji wentylacyjnej. Obecnie program ten pozwala uzyskać dane dotyczące jakości powietrza w pomieszczeniach oraz zapotrzebowania ciepła do podgrzania powietrza wentylacyjnego. Danymi wejściowymi do obliczeń są: parametry budynku (powierzchnia, kubatura, szczelność konstrukcji), scenariusz użytkowania, zastosowany system wentylacji oraz warunki pogodowe. Skuteczność programu SIREN potwierdzono przeprowadzając liczne prace monitoringowe. Między innymi stosując ten program przeprowadzono symulację dla budynków mieszkalnych z uwzględnieniem polskich przepisów budowlanych. Porównano system wentylacji mechanicznej wywiewnej, oparty na stałych ilościach usuwanego powietrza oraz system wentylacji mechanicznej higrosterowanej. Zastosowanie elementów wentylacji higrosterowanej systemu AERECO spowodowało zmniejszenie zapotrzebowania na ciepło do ogrzania powietrza wentylacyjnego o 43%. 4. WŁAŚCIWOŚCI TECHNICZNE, WYMAGANIA 4.1. Nawiewniki EHT Wygląd zewnętrzny. Zewnętrzne powierzchnie elementów obudowy nawiewników powinny być gładkie, bez zarysowań, wgnieceń oraz przebarwień Kształt i wymiary. Kształt i wymiary nawiewników powinny być zgodne z rys 1 i 2. Tolerancje wymiarów powinny mieścić się w klasie "c" według normy PN-EN :1998.

19 RT ITB-1188/2010 str. 17/ Charakterystyki przepływowe. Charakterystyki przepływowe nawiewników zamontowanych w ścianach zewnętrznych budynków w zestawie 1, 2 lub 3 (wg p. 2), powinny być zgodne z charakterystykami podanymi odpowiednio w tablicach 1 3, z dopuszczalną odchyłką ± 10%. Przepływ nominalny przez nawiewniki, tj. objętość strumienia powietrza przepływającego przez nawiewnik, którego przesłona regulatora sterowanego ręcznie znajduje się w pozycji całkowitego otwarcia powinien wynosić m 3 /h, przy różnicy ciśnienia po jego zewnętrznej i wewnętrznej stronie równej 10 Pa. Przepływ minimalny powietrza przez nawiewnik, którego przesłona regulatora sterowanego ręcznie znajduje się w pozycji zamkniętej (z zachowaniem minimalnego przepływu) powinien mieścić się w granicach od 20 do 30% przepływu nominalnego przy różnicy ciśnienia 10 Pa Szczelność na przenikanie wody opadowej. Nawiewniki EHT w zestawie 1 (w pozycji zamknięcia z punktową blokadą wynoszącą 4 mm) oraz w zestawach 2 i 3 (w pozycji zamknięcia z ustawioną fabrycznie szczeliną infiltracyjną) zamontowane w ścianach zewnętrznych nie powinny wykazywać przecieków wody przy różnicy ciśnień Δp = 600 Pa Podatność na kondensację powierzchniową. W celu uniknięcia kondensacji pary wodnej na powierzchni obudowy zespołu wylotu powietrza nawiewników EHT, zamontowanych w ścianach o grubości 36 cm (jednowarstwowej o współczynniku przewodzenia ciepła = 0,15 W/(mK) lub dwuwarstwowej z pustaków ceramicznych o grubości 25 cm i warstwy z izolacji cieplnej o grubości 10 cm, o współczynniku przewodzenia ciepła = 0,04 W/(mK), w warunkach: obliczeniowej temperatury zewnętrznej równej -20 C, przyjętej dla III strefy klimatycznej według PN-B-02403:1982, obliczeniowej temperatury wewnętrznej w pomieszczeniach przeznaczonych na stały pobyt ludzi równej 20 C, przyjętej według rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75/2002, poz. 690 z późniejszymi zmianami), wilgotność względna powietrza wewnątrz pomieszczenia nie powinna przekraczać: 48% w przypadku nawiewnika EHT w zestawie 2, zamontowanym w przegrodzie jednowarstwowej, 47% w przypadku nawiewnika EHT w zestawie 2, zamontowanym w przegrodzie dwuwarstwowej, 45% w przypadku nawiewnika EHT w zestawie 1, zamontowanym w przegrodzie jednowarstwowej,

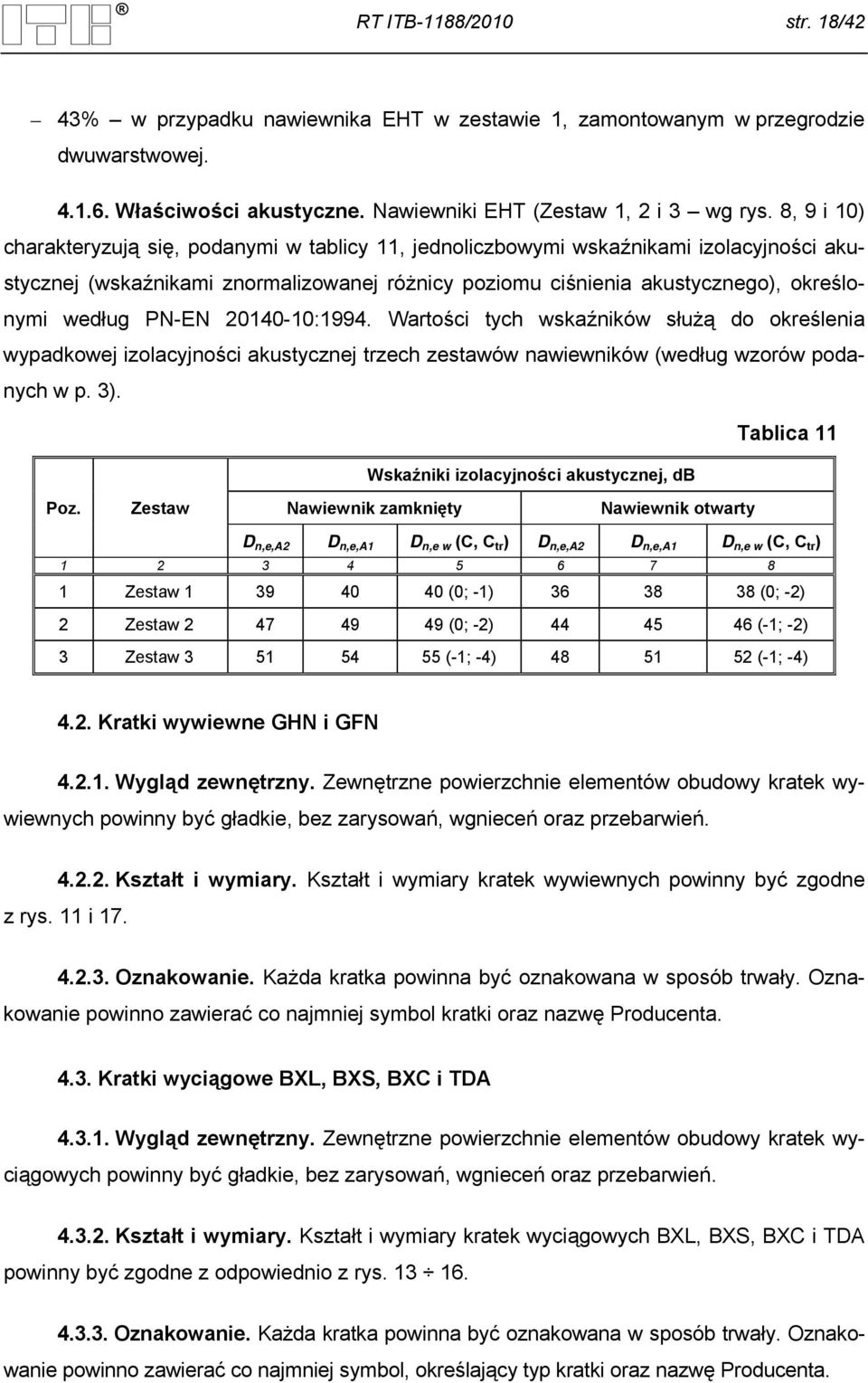

20 RT ITB-1188/2010 str. 18/42 43% w przypadku nawiewnika EHT w zestawie 1, zamontowanym w przegrodzie dwuwarstwowej Właściwości akustyczne. Nawiewniki EHT (Zestaw 1, 2 i 3 wg rys. 8, 9 i 10) charakteryzują się, podanymi w tablicy 11, jednoliczbowymi wskaźnikami izolacyjności akustycznej (wskaźnikami znormalizowanej różnicy poziomu ciśnienia akustycznego), określonymi według PN-EN :1994. Wartości tych wskaźników służą do określenia wypadkowej izolacyjności akustycznej trzech zestawów nawiewników (według wzorów podanych w p. 3). Tablica 11 Wskaźniki izolacyjności akustycznej, db Poz. Zestaw Nawiewnik zamknięty Nawiewnik otwarty D n,e,a2 D n,e,a1 D n,e w (C, C tr ) D n,e,a2 D n,e,a1 D n,e w (C, C tr ) Zestaw (0; -1) (0; -2) 2 Zestaw (0; -2) (-1; -2) 3 Zestaw (-1; -4) (-1; -4) 4.2. Kratki wywiewne GHN i GFN Wygląd zewnętrzny. Zewnętrzne powierzchnie elementów obudowy kratek wywiewnych powinny być gładkie, bez zarysowań, wgnieceń oraz przebarwień Kształt i wymiary. Kształt i wymiary kratek wywiewnych powinny być zgodne z rys. 11 i Oznakowanie. Każda kratka powinna być oznakowana w sposób trwały. Oznakowanie powinno zawierać co najmniej symbol kratki oraz nazwę Producenta Kratki wyciągowe BXL, BXS, BXC i TDA Wygląd zewnętrzny. Zewnętrzne powierzchnie elementów obudowy kratek wyciągowych powinny być gładkie, bez zarysowań, wgnieceń oraz przebarwień Kształt i wymiary. Kształt i wymiary kratek wyciągowych BXL, BXS, BXC i TDA powinny być zgodne z odpowiednio z rys Oznakowanie. Każda kratka powinna być oznakowana w sposób trwały. Oznakowanie powinno zawierać co najmniej symbol, określający typ kratki oraz nazwę Producenta.

21 RT ITB-1188/2010 str. 19/ Nasady wentylacyjne VBP Wygląd zewnętrzny. Zewnętrzne powierzchnie elementów obudowy nasad wentylacyjnych powinny być gładkie, bez zarysowań, wgnieceń oraz przebarwień Kształt i wymiary. Kształt i wymiary nasad wentylacyjnych powinny być zgodne z rys Oznakowanie. Każda nasada powinna być oznakowana w sposób trwały. Oznakowanie powinno zawierać co najmniej symbol nasady oraz nazwę Producenta. 5. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Elementy systemu wentylacji higrosterowanej i optosterowanej AERECO, objęte Rekomendacją, powinny być dostarczane w oryginalnych, firmowych opakowaniach oraz przechowywane i transportowane zgodnie z instrukcją opracowana przez Producenta, w sposób zapewniający niezmienność ich właściwości. Do każdego opakowania powinna być dołączona etykieta w języku polskim, zawierająca co najmniej następujące dane: nazwę i adres Producenta, nazwę, symbol i typ wyrobu, numer Rekomendacji Technicznej ITB (RT ITB-1188/2010), numer i datę wydania świadectwa technicznego (świadectwa zgodności). Wyroby objęte Rekomendacją Techniczną mogą być znakowane poniższym znakiem Rekomendacja Techniczna RT ITB-1188/2010 umieszczonym na wyrobie lub etykiecie. Logo ITB może mieć barwę czarną lub niebieską. 6. OCENA ZGODNOŚCI 6.1. Zasady ogólne Rekomendacja Techniczna ITB jest dokumentem dobrowolnym, udzielanym dla wyrobów nie podlegających wymaganiom art. 9, pkt 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881). Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych

22 RT ITB-1188/2010 str. 20/42 (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów. Właściwości techniczne wyrobów, objętych Rekomendacją, powinny być potwierdzone świadectwem technicznym (świadectwem zgodności) przedstawionym przez Producenta, po dokonaniu oceny zgodności z Rekomendacją Techniczną RT ITB-1188/2010. Podstawą oceny zgodności są: a) wstępne badanie typu, b) zakładowa kontrola produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobów do obrotu. Wstępne badanie typu obejmuje: a) w przypadku nawiewników: charakterystyki przepływowe, z określeniem przepływów: nominalnego i minimalnego, szczelność na przenikanie wody opadowej, podatność na kondensację powierzchniową, właściwości akustyczne. b) w przypadku kratek wywiewnych, kratek wyciągowych i nasad wentylacyjnych: wymiarów. Badania, które w procedurze udzielania Rekomendacji Technicznej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: a) specyfikację materiałów i sprawdzanie dokumentów atestacyjnych, potwierdzających ich właściwości techniczne, b) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 6.4), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach.

23 RT ITB-1188/2010 str. 21/42 Kontrola produkcji musi zapewniać, że wyrób jest zgodny z Rekomendacją Techniczną RT ITB-1088/2010. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: a) w przypadku nawiewników: wyglądu zewnętrznego, kształtu i wymiarów. b) w przypadku kratek wywiewnych, kratek wyciągowych i nasad wentylacyjnych: wyglądu zewnętrznego, oznakowania Badania okresowe. Badania okresowe obejmują sprawdzenie: a) w przypadku nawiewników: charakterystyk przepływowych, szczelności na przenikanie wody opadowej. b) w przypadku kratek wywiewnych, kratek wyciągowych i nasad wentylacyjnych: kształtu i wymiarów Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe należy wykonywać nie rzadziej niż raz na 3 lata Metody badań Metody badań wyrobów, objętych Rekomendacją, powinny być wykonywane według metod określonych w tablicach 2 i 3 (kol. 5), 4 (kol. 6) oraz 5 (kol. 4). Otrzymane wyniki należy porównać odpowiednio z wymaganiami podanymi w tych tablicach.

24 RT ITB-1188/2010 str. 22/ Sprawdzenie wyglądu zewnętrznego i oznakowania. Sprawdzenie wyglądu zewnętrznego i oznakowania należy dokonać przez oględziny okiem nieuzbrojonym w rozproszonym świetle dziennym Sprawdzenie kształtu i wymiarów. Kształt elementów sprawdza się wizualnie. Wymiary sprawdza się przy użyciu powszechnie stosowanych przyrządów pomiarowych o odpowiedniej dokładności Sprawdzenie charakterystyk przepływowych w zależności od różnicy ciśnienia Charakterystyki przepływowe nawiewników sprawdza się metodą opisaną w ZUAT- 15/III.06/ Sprawdzenie charakterystyk przepływowych w zależności od wilgotności względnej powietrza. Charakterystyki przepływowe nawiewników w zależności od wilgotności względnej powietrza sprawdza się według normy PN-EN : Sprawdzenie szczelności na przenikanie wody opadowej. Szczelność nawiewników na przenikanie wody należy badać stosując metodę opisaną w ZUAT- 15/III.06/2004. W przypadku nawiewników powietrza regulowanych ręcznie, w zależności od różnicy ciśnienia, element regulacji ręcznej nawiewnika powinien być ustawiony w pozycji całkowitego zamknięcia określonej przez Producenta Sprawdzenie podatności na kondensację powierzchniową. Podatność nawiewników na kondensację, którą charakteryzuje wartość wilgotności względnej powietrza wewnątrz pomieszczenia, przy której rozpoczyna się kondensacja pary wodnej na wewnętrznej powierzchni części nawiewnika, omywanej tym powietrzem, sprawdza się metodą opisaną w ZUAT-15/III.06/ Sprawdzenie właściwości akustycznych. Właściwości akustyczne nawiewników należy sprawdzić według normy PN-EN :1994. Wskaźniki należy obliczyć według normy PN-EN ISO 717-1:1999. Właściwości akustyczne kratek wentylacyjnych należy sprawdzać według normy PN-EN : Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z normą PN-83/N

25 RT ITB-1188/2010 str. 23/ Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Rekomendacji Technicznej ITB, jeżeli wszystkie wyniki badań są pozytywne. 7. USTALENIA FORMALNO-PRAWNE 7.1. Rekomendacja Techniczna RT ITB-1188/2010 jest dokumentem dobrowolnym, stwierdzającym przydatność elementów systemu wentylacji higrosterowanej i optosterowanej AERECO do stosowania w budownictwie, w zakresie wynikającym z postanowień Rekomendacji. Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów Rekomendacja Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (Dz. U. nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Rekomendacji Technicznej ITB ITB wydając Rekomendację Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Rekomendacja Techniczna ITB RT ITB-1188/2010 nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie elementów systemu wentylacji higrosterowanej i optosterowanej AERECO, należy zamieszczać informację o udzielonej tym wyrobom Rekomendacji Technicznej ITB RT ITB-1188/2010

26 RT ITB-1188/2010 str. 24/42 8. TERMIN WAŻNOŚCI Rekomendacja Techniczna ITB RT ITB-1188/2010 ważna jest do 21 grudnia 2015 r. Ważność Rekomendacji Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K o n i e c INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN :2010 Wentylacja budynków. Badania właściwości elementów/wyrobów do wentylacji mieszkań. Część 2: Wywiewniki i nawiewniki PN-EN :2010 Wentylacja budynków. Badania właściwości elementów/wyrobów do wentylacji mieszkań. Część 9: Urządzenie do przepływu powietrza montowane w przegrodzie zewnętrznej, regulowane poziomem wilgotności powietrza PN-EN :1999 Akustyka. Pomiary izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Pomiary laboratoryjne izolacyjności od dźwięków powietrznych elementów budowlanych PN-EN :1994 Akustyka. Pomiary izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Pomiary laboratoryjne izolacyjności od dźwięków powietrznych małych elementów budowlanych PN-EN :1999 Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji PN-EN ISO 717-1:1999 Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych PN-EN ISO 3744:2010 Akustyka. Wyznaczanie poziomów mocy akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego. Metoda techniczna stosowana w warunkach zbliżonych do pola swobodnego nad płaszczyzną odbijającą dźwięk

27 RT ITB-1188/2010 str. 25/42 PN-N-03010:1983 ZUAT-15/III.06/2004 AT /2010 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki Nawiewniki powietrza montowane w zewnętrznych przegrodach budynków. ITB, Warszawa Nawiewniki powietrza higrosterowane EMM i EHA oraz sterowane ręcznie EMF i DPO montowane w oknach i drzwiach balkonowych Raporty, sprawozdania z badań, oceny klasyfikacje 1) NA-0547/A/2008 (LA-1632/2008). Określenie i ocena właściwości akustycznych ściennych nawiewników powietrza EHT oraz przygotowanie danych wyjściowych do Aprobaty Technicznej ITB. Zakład Akustyki ITB 2) NF-0569/A/2008 (LF-58/2008, LF-79/2008). Badania ściennych nawiewników higrosterowanych typu EHT produkcji firmy AERECO do Aprobaty Technicznej ITB. Zakład Fizyki Cieplnej, Instalacji Sanitarnych i Środowiska ITB 3) VE Test report concerning a humidity sensitive air inlet units EHT 780. CSTB, Francja 4) VE-AC /1. Test report concerning the humidity controlled extract air terminal device BXC. Aeraulic and acoustic tests. CSTB, Francja 5) HK/B/0026/01/2006 Atest Higieniczny. Zestaw elementów do wentylacji grawitacyjnej i mechanicznej pomieszczeń: nawiewniki higrosterowane EMM, EHA, EAH, EHT, kratki wywiewne higrosterowane GRH, GHN, kratki wyciągowe BHM, BXL, BXS, TDA. Państwowy Zakład Higieny, Warszawa 6) HK/B/0369/01/2009 Atest Higieniczny. Nasada wentylacyjna niskociśnieniowa VBP. Państwowy Zakład Higieny, Warszawa

28 RT ITB-1188/2010 str. 26/42 RYSUNKI Rys. 1. Nawiewnik EHT Rys. 2. Okap zewnętrzny (czerpnia) A-EHT AM (z siatką przeciw owadom) lub A-EHT (bez siatki przeciw owadom) Rys. 3. Regulator przepływu ACW Rys. 4. Króciec redukcyjny AEA Rys. 5. Siatka przeciw owadom i insektom F-EHT Rys. 6. Wkładki akustyczne AEA Rys. 7. Wkładki akustyczne AEA Rys. 8. Nawiewnik EHT zestaw nr Rys. 9. Nawiewnik EHT zestaw nr Rys. 10. Nawiewnik EHT zestaw nr Rys. 11. Kratka wywiewna GHN 736 i GFN z nasadką Rys. 12. Kratka wywiewna GHN 735 i GFN na kinkiet Rys. 13. Kratka wyciągowa BXL Rys. 14. Kratka wyciągowa BXS Rys. 15. Kratka wyciągowa BXC Rys. 16. Kratka wyciągowa TDA Rys. 17. Nasada wentylacyjna VBP (bez wyposażenia dodatkowego) Rys. 18. Wykres zależności strumienia powietrza przepływającego przez nawiewnik EHT od narastającej i malejącej wilgotności względnej powietrza przy stałej różnicy ciśnienia wynoszącej 10 Pa w warunkach izotermicznych i nieizotermicznych wg PN-EN : Rys. 19. Krzywe współczynnika temperatury nawiewnika EHT wg PN-EN :

29 RT ITB-1188/2010 str. 27/42 Rys. 1. Nawiewnik EHT Rys. 2. Okap zewnętrzny (czerpnia) A-EHT AM (z siatką przeciw owadom) lub A-EHT (bez siatki przeciw owadom)

30 RT ITB-1188/2010 str. 28/42 Rys. 3. Regulator przepływu ACW

31 RT ITB-1188/2010 str. 29/42 Rys. 4. Króciec redukcyjny AEA086

32 RT ITB-1188/2010 str. 30/42 Rys. 5. Siatka przeciw owadom i insektom F-EHT

33 RT ITB-1188/2010 str. 31/42 Rys. 6. Wkładki akustyczne AEA968 a) do mufy, b) do okapu

34 RT ITB-1188/2010 str. 32/42 Rys. 7. Wkładki akustyczne AEA967 a) do mufy, b) do okapu

35 RT ITB-1188/2010 str. 33/42 Rys. 8. Nawiewnik EHT zestaw nr 1 Rys. 9. Nawiewnik EHT zestaw nr 2 Rys. 10. Nawiewnik EHT zestaw nr 3

36 RT ITB-1188/2010 str. 34/42 Rys. 11. Kratka wywiewna GHN 736 i GFN z nasadką

37 RT ITB-1188/2010 str. 35/42 Rys. 12. Kratka wywiewna GHN 735 i GFN na kinkiet

38 RT ITB-1188/2010 str. 36/42 Rys. 13. Kratka wyciągowa BXL

39 RT ITB-1188/2010 str. 37/42 Rys. 14. Kratka wyciągowa BXS

40 RT ITB-1188/2010 str. 38/42 Rys. 15. Kratka wyciągowa BXC

41 RT ITB-1188/2010 str. 39/42 Rys. 16. Kratka wyciągowa TDA

42 RT ITB-1188/2010 str. 40/42 Rys. 17. Nasada wentylacyjna VBP (bez wyposażenia dodatkowego)

43 RT ITB-1188/2010 str. 41/42 Rys. 18. Wykres zależności strumienia powietrza przepływającego przez nawiewnik EHT od narastającej i malejącej wilgotności względnej powietrza przy stałej różnicy ciśnienia wynoszącej 10 Pa w warunkach izotermicznych i nieizotermicznych wg PN-EN :2010

44 RT ITB-1188/2010 str. 42/42 Rys. 19. Krzywe współczynnika temperatury nawiewnika EHT wg PN-EN :2010
