Tri-Max 650. Doskonałe parametry użytkowe. Stoły operacyjne serii 650. Seria 650

Transkrypt

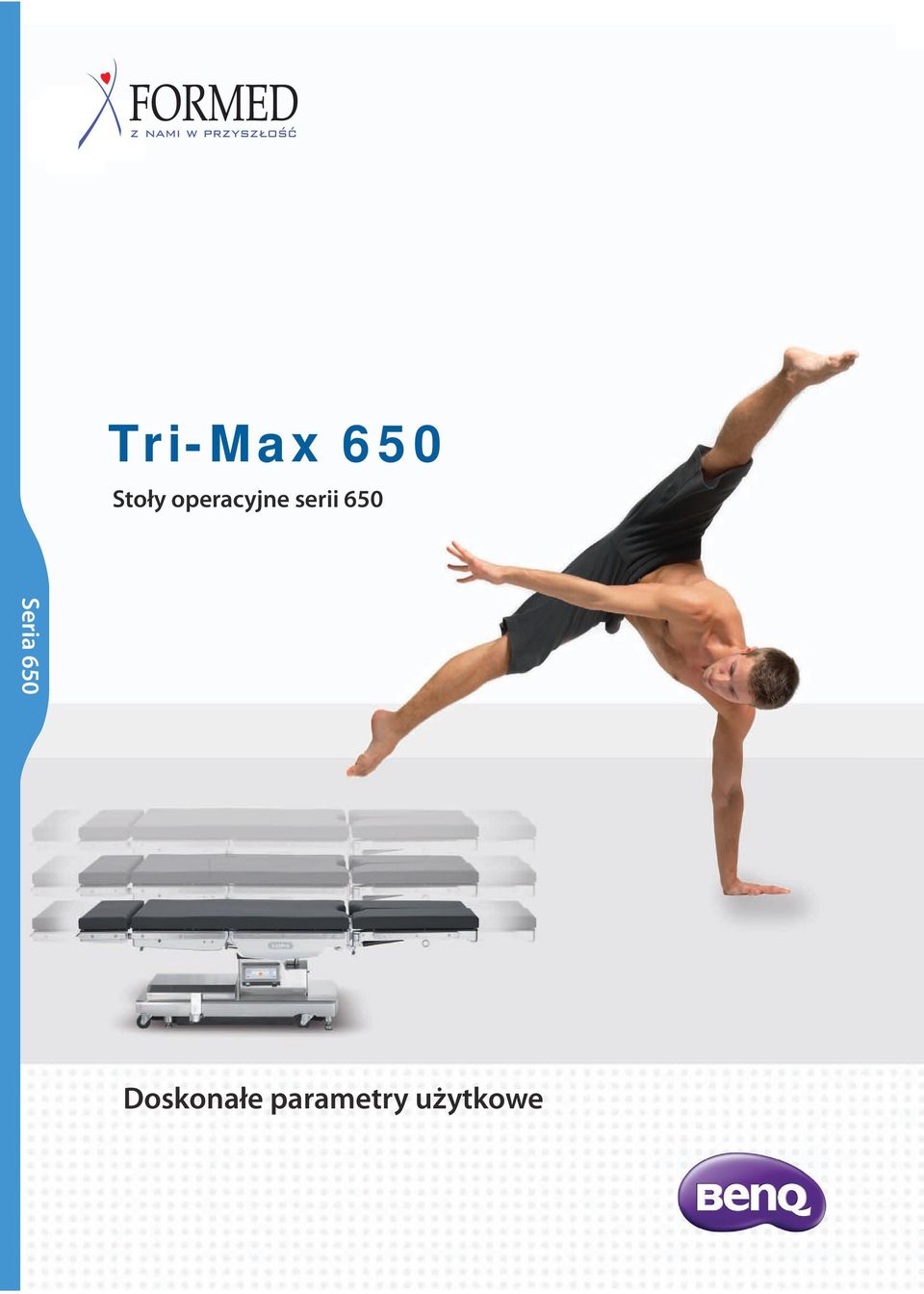

1 Tri-Max 650 Stoły operacyjne serii 650 Seria 650 Doskonałe parametry użytkowe 1

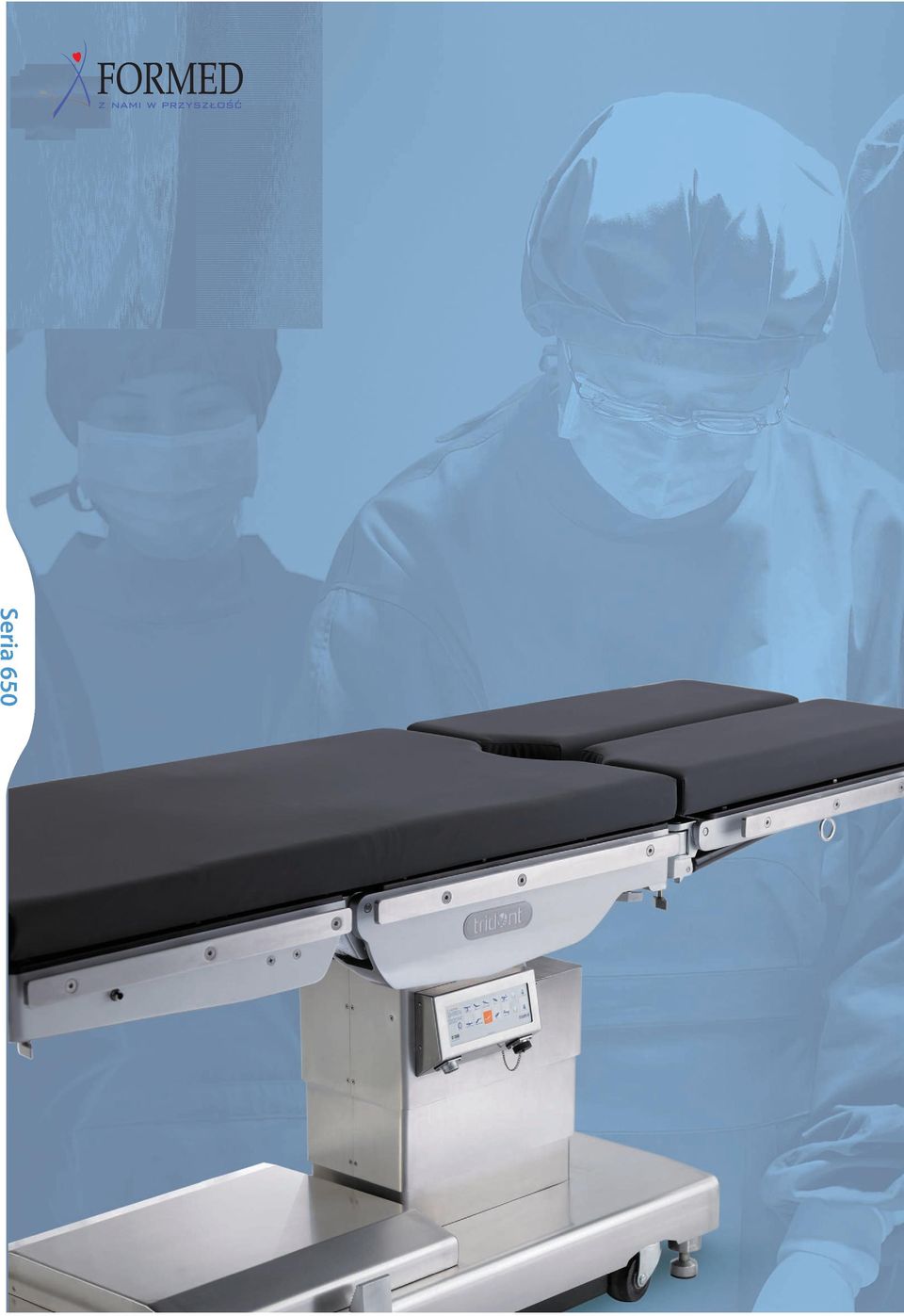

2 Seria 650 2

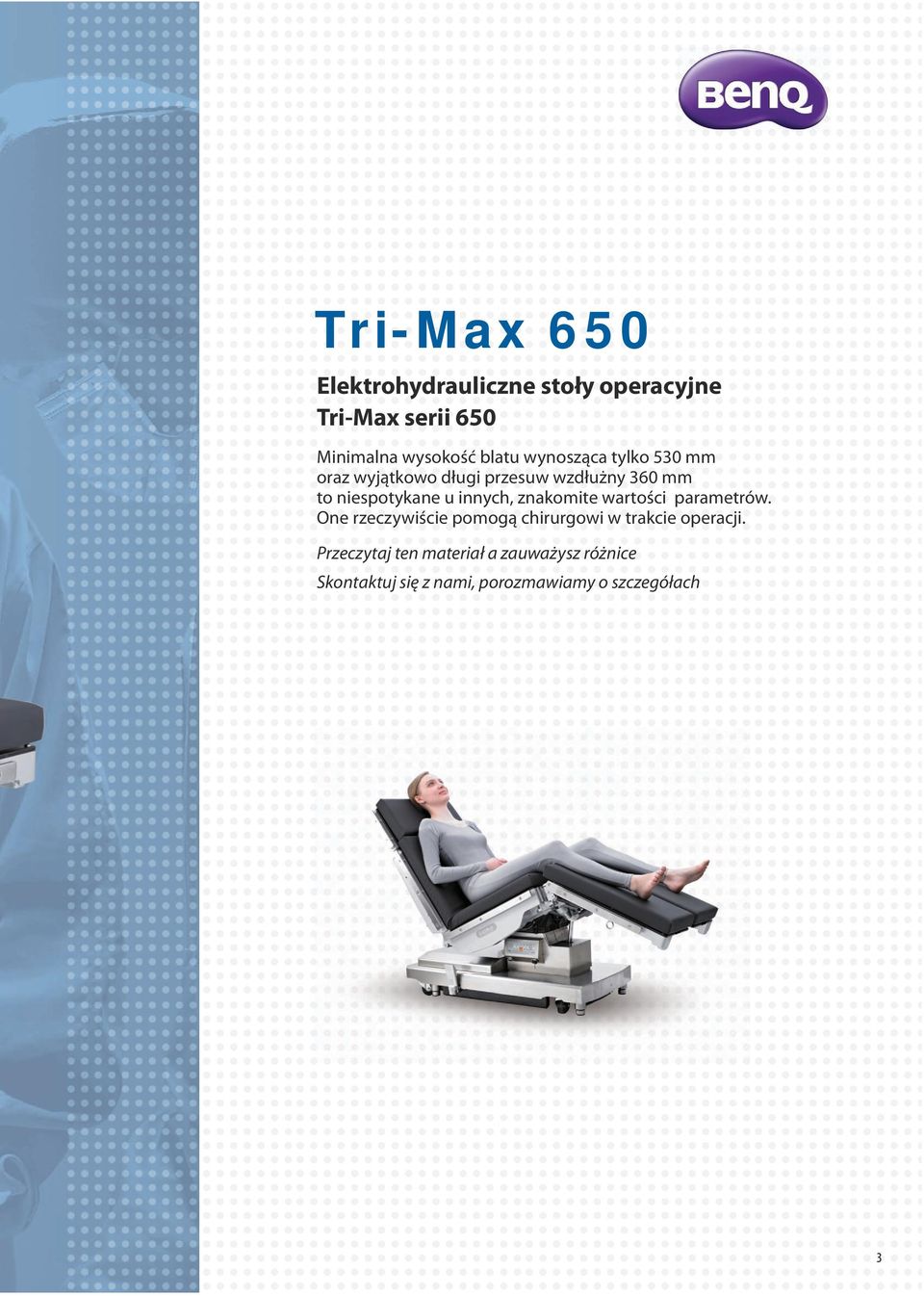

3 Tri-Max 650 Elektrohydrauliczne stoły operacyjne Tri-Max serii 650 Minimalna wysokość blatu wynosząca tylko 530 mm oraz wyjątkowo długi przesuw wzdłużny 360 mm to niespotykane u innych, znakomite wartości parametrów. One rzeczywiście pomogą chirurgowi w trakcie operacji. Przeczytaj ten materiał a zauważysz różnice Skontaktuj się z nami, porozmawiamy o szczegółach 3

4 1 CHARAKTERYSTYKA Regulacja podnóżków stołu sprężynami gazowymi. Podnóżki posiadają również możliwość odchylania na boki oraz możliwość demontażu. Podgłówek z funkcją przesuwu umożliwiający jego odsunięcie od segmentu pleców o 60 mm do zastosowania przy procedurach monitorowania pacjenta 2 Wbudowana w blacie ławeczka nerkowa (opcja) umożliwia regulację pionową do 121mm. Ławeczka jest przezierna dla promieni RTG. 3 Pilot z podświetlanymi przyciskami funkcyjnymi ułatwia pracę na salach zaciemnionych. 4 System automatycznego blokowania i poziomowania zapewnia wysoką stabilność stołu. 5 Manualna pompa hydrauliczna (opcja) jest alternatywnym sposobem regulacji, kiedy napęd podstawowy nie działa. Przesuw wzdłużny blatu pozwalający na pełne monitorowanie pacjenta na blacie 6 Tunel na kasetę RTG w blacie stołu umożliwia przesuwanie kasety RTG o wymiarach max 355 x 431 mm na długości od segmentu głowy do segmentu siedziska. Smukła podstawa stołu zapewniająca ergonomię pracy dla chirurga oraz bezproblemową współpracę z ramieniem C 4

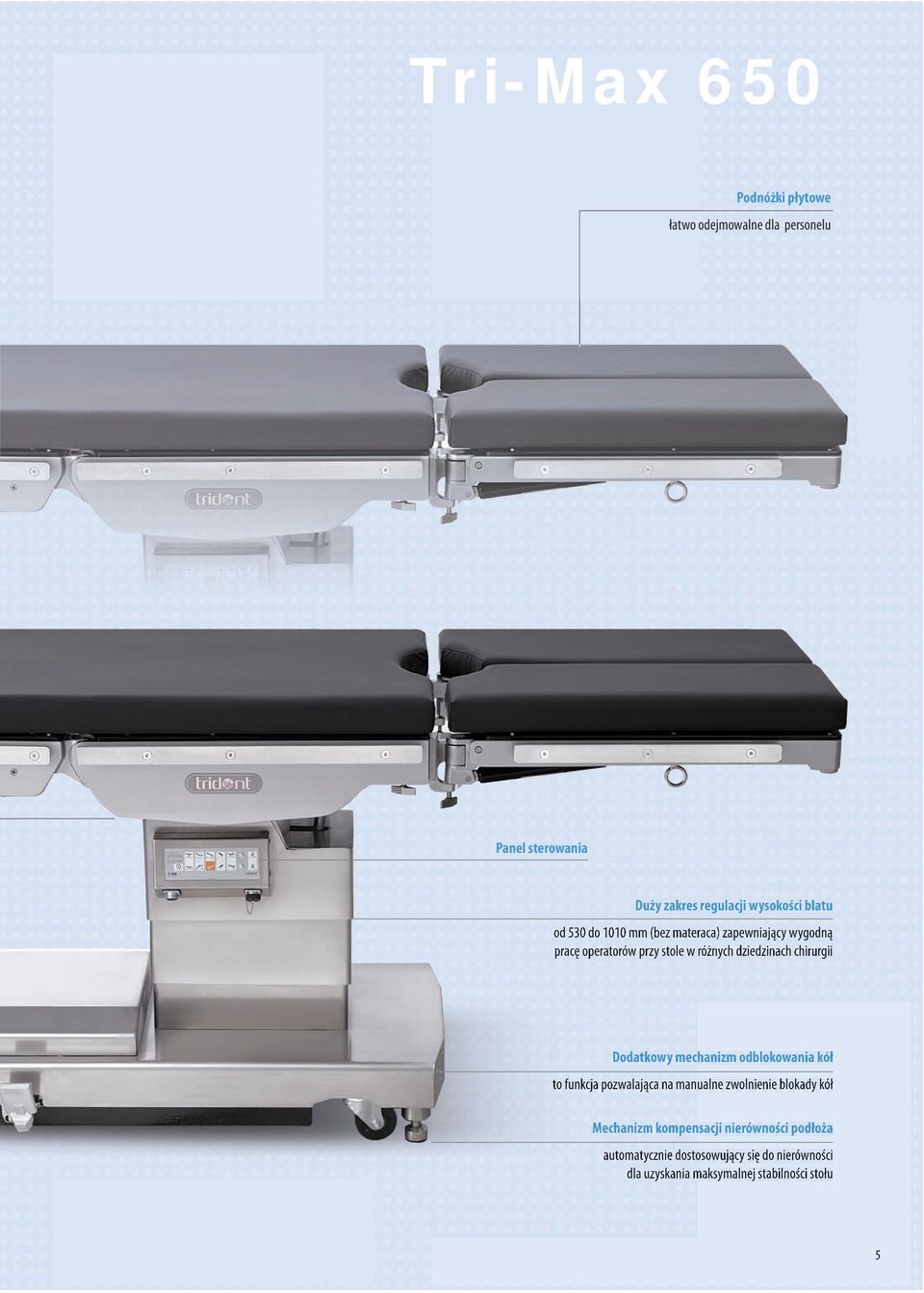

5 Tri-Max 650 Podnóżki płytowe łatwo odejmowalne dla personelu Panel sterowania Duży zakres regulacji wysokości blatu od 530 do 1010 mm (bez materaca) zapewniający wygodną pracę operatorów przy stole w różnych dziedzinach chirurgii Dodatkowy mechanizm odblokowania kół to funkcja pozwalająca na manualne zwolnienie blokady kół Mechanizm kompensacji nierówności podłoża automatycznie dostosowujący się do nierówności dla uzyskania maksymalnej stabilności stołu 5

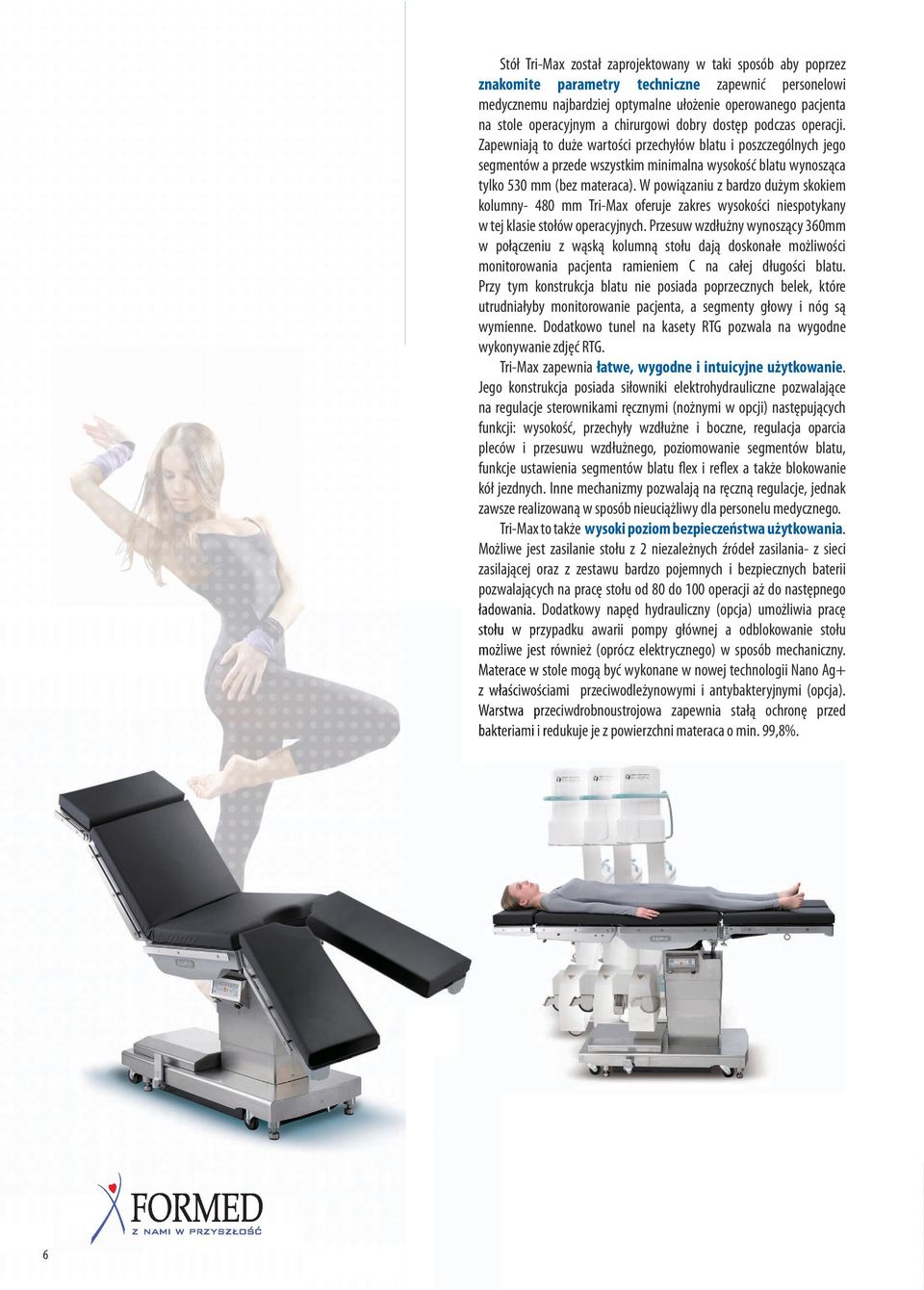

6 Stół Tri-Max został zaprojektowany w taki sposób aby poprzez znakomite parametry techniczne zapewnić personelowi medycznemu najbardziej optymalne ułożenie operowanego pacjenta na stole operacyjnym a chirurgowi dobry dostęp podczas operacji. Zapewniają to duże wartości przechyłów blatu i poszczególnych jego segmentów a przede wszystkim minimalna wysokość blatu wynosząca tylko 530 mm (bez materaca). W powiązaniu z bardzo dużym skokiem kolumny- 480 mm Tri-Max oferuje zakres wysokości niespotykany w tej klasie stołów operacyjnych. Przesuw wzdłużny wynoszący 360mm w połączeniu z wąską kolumną stołu dają doskonałe możliwości monitorowania pacjenta ramieniem C na całej długości blatu. Przy tym konstrukcja blatu nie posiada poprzecznych belek, które utrudniałyby monitorowanie pacjenta, a segmenty głowy i nóg są wymienne. Dodatkowo tunel na kasety RTG pozwala na wygodne wykonywanie zdjęć RTG. Tri-Max zapewnia łatwe, wygodne i intuicyjne użytkowanie. Jego konstrukcja posiada siłowniki elektrohydrauliczne pozwalające na regulacje sterownikami ręcznymi (nożnymi w opcji) następujących funkcji: wysokość, przechyły wzdłużne i boczne, regulacja oparcia pleców i przesuwu wzdłużnego, poziomowanie segmentów blatu, funkcje ustawienia segmentów blatu flex i reflex a także blokowanie kół jezdnych. Inne mechanizmy pozwalają na ręczną regulacje, jednak zawsze realizowaną w sposób nieuciążliwy dla personelu medycznego. Tri-Max to także wysoki poziom bezpieczeństwa użytkowania. Możliwe jest zasilanie stołu z 2 niezależnych źródeł zasilania- z sieci zasilającej oraz z zestawu bardzo pojemnych i bezpiecznych baterii pozwalających na pracę stołu od 80 do 100 operacji aż do następnego ładowania. Dodatkowy napęd hydrauliczny (opcja) umożliwia pracę stołu w przypadku awarii pompy głównej a odblokowanie stołu możliwe jest również (oprócz elektrycznego) w sposób mechaniczny. Materace w stole mogą być wykonane w nowej technologii Nano Ag+ z właściwościami przeciwodleżynowymi i antybakteryjnymi (opcja). Warstwa przeciwdrobnoustrojowa zapewnia stałą ochronę przed bakteriami i redukuje je z powierzchni materaca o min. 99,8%. 6

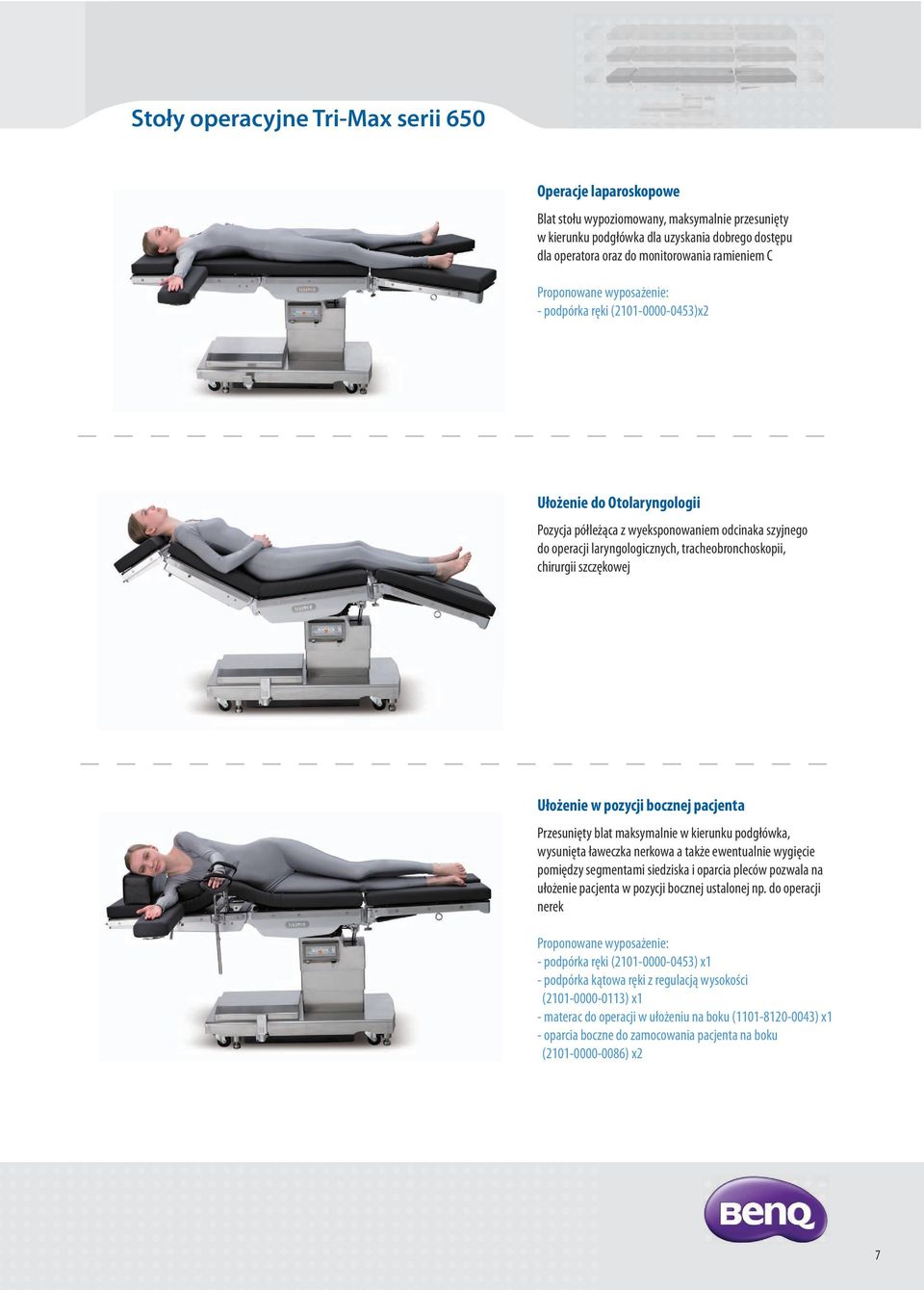

7 Stoły operacyjne Tri-Max serii 650 Operacje laparoskopowe Blat stołu wypoziomowany, maksymalnie przesunięty w kierunku podgłówka dla uzyskania dobrego dostępu dla operatora oraz do monitorowania ramieniem C - podpórka ręki ( )x2 Ułożenie do Otolaryngologii Pozycja półleżąca z wyeksponowaniem odcinaka szyjnego do operacji laryngologicznych, tracheobronchoskopii, chirurgii szczękowej Ułożenie w pozycji bocznej pacjenta Przesunięty blat maksymalnie w kierunku podgłówka, wysunięta ławeczka nerkowa a także ewentualnie wygięcie pomiędzy segmentami siedziska i oparcia pleców pozwala na ułożenie pacjenta w pozycji bocznej ustalonej np. do operacji nerek - podpórka ręki ( ) x1 - podpórka kątowa ręki z regulacją wysokości ( ) x1 - materac do operacji w ułożeniu na boku ( ) x1 - oparcia boczne do zamocowania pacjenta na boku ( ) x2 7

8 Stoły operacyjne Tri-Max serii 650 Pozycja proktologiczna Ławeczka proktologiczna z materacem do ustalania pozycji proktologicznej pozwalają na właściwe ułożenie pacjenta do zabiegów proktologicznych - podpórka ręki ( ) x2 - przystawka proktologiczna- podpora kolan ( ) x1 - materac do operacji proktologicznych ( ) x1 Pozycja do litotomii Blat maksymalnie przesunięty w kierunku segmentu urologicznego, podnóżki płytowe zdemontowane, nogi pacjenta spoczywające na uchwytach do litotomii - uchwyty do litotomii ( ) x2 Pozycja ginekologiczna Odjęcie od blatu stołu podnóżków oraz zastosowanie przesuwnej miski ginekologicznej wraz z podkolannikami pozwala na uzyskanie pozycji ginekologicznej - podpórka ręki ( ) x2 - podkolanniki ginekologiczne ( ) x2 - miska z odpływem ( ) x1 8

9 Pozycja kardiologiczna Właściwe ułożenie pacjenta sprzyjające monitorowaniu ramieniem C górnej części ciała pacjenta zapewnia duży przesuw wzdłużny blatu w kierunku podgłówka oraz uzyskanie znacznej wysokości blatu - podpórka ręki ( ) x2 Operacje kręgosłupa Właściwe ułożenie kręgosłupa w leżeniu pacjenta głową w dół zapewnia materac do operacji kręgosłupa, a także pozycjonery żelowe pod głowę i stopy. Dobrą współpracę z ramieniem C zapewnia przesuw wzdłużny blatu w kierunku podgłówka. - podpórka ręki ( ) x2 - materac do operacji kręgosłupa ( ) x1 - ramka do operacji kręgosłupa ( ) x1 - podkład żelowy - pozycjoner żelowy pod stopy - pozycjoner żelowy pod twarz Operacje neurochirurgiczne Funkcjonalność stołu i wyposażenie dodatkowe umożliwia ułożenie pacjenta do operacji neurochirurgicznych w pozycji leżącej na wznak, twarzą w dół oraz siedzącej. Niska wysokość minimalna stołu ułatwia pracę chirurga w pozycji siedzącej. Podgłówek specjalistyczny pod głowę oraz specjalistyczne przystawki neurochirurgiczne np. Mayfield zapewniają właściwe ułożenie i dostęp do czaszki zarówno w pozycji leżącej jak i siedzącej - podpórka ręki ( ) x2 - podpórka kątowa ręki ( ) x1 - podgłówek specjalistyczny ( ) x1 - przystawka specjalistyczna do neurochirurgii w pozycji leżącej i siedzącej (przed zamówieniem konieczne są konsultacje z przedstawicielem handlowym) 9

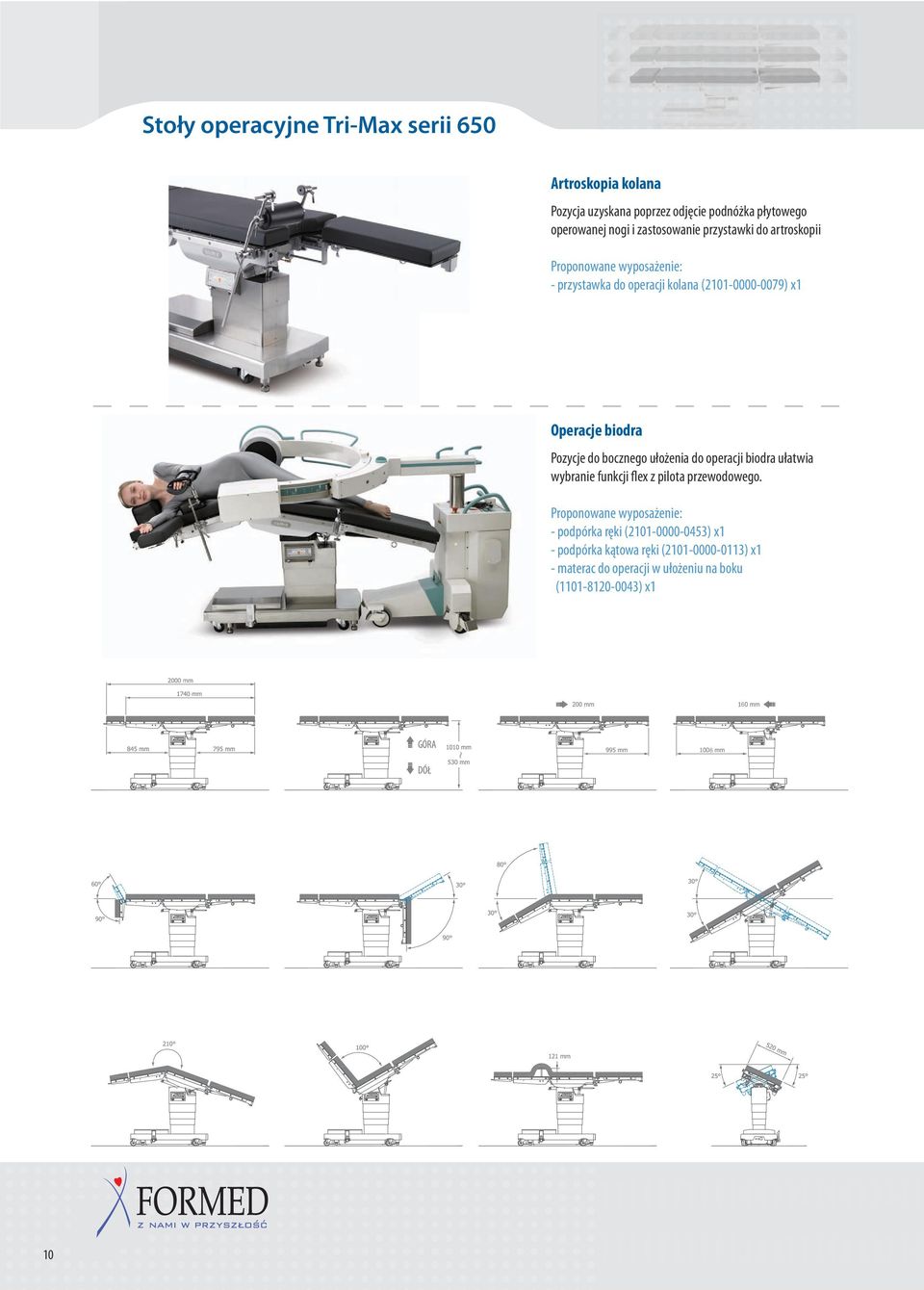

10 Stoły operacyjne Tri-Max serii 650 Artroskopia kolana Pozycja uzyskana poprzez odjęcie podnóżka płytowego operowanej nogi i zastosowanie przystawki do artroskopii - przystawka do operacji kolana ( ) x1 Operacje biodra Pozycje do bocznego ułożenia do operacji biodra ułatwia wybranie funkcji flex z pilota przewodowego. - podpórka ręki ( ) x1 - podpórka kątowa ręki ( ) x1 - materac do operacji w ułożeniu na boku ( ) x1 6 GÓRA 6 DÓŁ 10

11 PARAMETRY TECHNICZNE Model 650 NSB 650 NSBK Długość stołu mm Szerokość blatu (bez listew bocznych) 520 mm Wysokość stołu (bez materaca) mm Trendelenburg/ anty-trendelenburg 30 /30 Przechył boczny 25 /25 Regulacja podgłówka (góra/dół) 60 /90 Regulacja oparcia pleców (góra/dół) 80 /30 Regulacja podnóżków (góra/dół) 30 /90 Odchylenie każdego z podnóżków w poziomie 0-90 Przesuw wzdłużny 360 mm Wysokość ławeczki nerkowej NA 121 mm Funkcja Flex/Reflex 210 /100 Dopuszczalne obciążenie stołu 300 kg 1. NA-parametr niedostępny 2. Parametry wyrobu mogą być zmienione przez producenta z uwagi na rozwój techniczny wyrobu a także w celu spełnienia indywidualnych wymagań użytkowników Tabela wyposażenia dodatkowego do stołu operacyjnego Tri- Max serii 650 Wyposażenie ogólne stołu Ramka anestezjologiczna prosta (dodać 1 uchwyt wielopozycyjny) Ramka anestezjologiczna z regulacją wysokości i kątową (dodać 1 uchwyt wielopozycyjny) Wieszak kroplówki (dodać 1 uchwyt wielopozycyjny ) Podpórka ręki (z własnym uchwytem mocującym) Podpórka kątowa ręki (dodać 1 uchwyt wielopozycyjny) Pas do mocowania ciała (komplet) Pas do mocowania nadgarstka (para) Oparcie boczno - barkowe (para, dodać 2 uchwyty mocujące) Oparcie barkowe (para, dodać 2 uchwyty mocujące) Taca na instrumenty (dodać 1 uchwyt wielopozycyjny) Materac do operacji w ułożeniu na boku Podgłówek specjalistyczny Podgłówek z podpórką na ręce lekarza Adapter do mocowania przystawki neurochirurgicznej Dodatkowy sterownik ręczny Dodatkowy sterownik nożny Uchwyt wielopozycyjny Uchwyt mocujący Wyposażenie ginekologiczne, proktologiczne stołu Podkolanniki ginekologiczne (para, dodać 2 uchwyty wielopozycyjne) Metalowy pojemnik na płyny Przystawka proktologiczna- podpora kolan (dodać 2 uchwyty mocujące) Materac do operacji proktologicznych Uchwyty do litotomii (para, dodać 2 uchwyty wielopozycyjne) Drobne wyposażenie ortopedyczne stołu Przystawka do operacji ręki Segment oparcia pleców do operacji barku Podpórka do operacji łąkotki (dodać 1 uchwyt mocujący) Podpórka do operacji kolana (dodać 1 uchwyt mocujący) Ramka do operacji kręgosłupa Materac do operacji kręgosłupa Materac do operacji kręgosłupa z odejmowanymi segmentami UWAGA: Przy wyborze wyposażenia do stołu należy kierować się dodatkowymi zapisami przy pozycjach wyposażenia w tabeli określającymi konieczność zastosowania dodatkowych elementów mocujących. 11

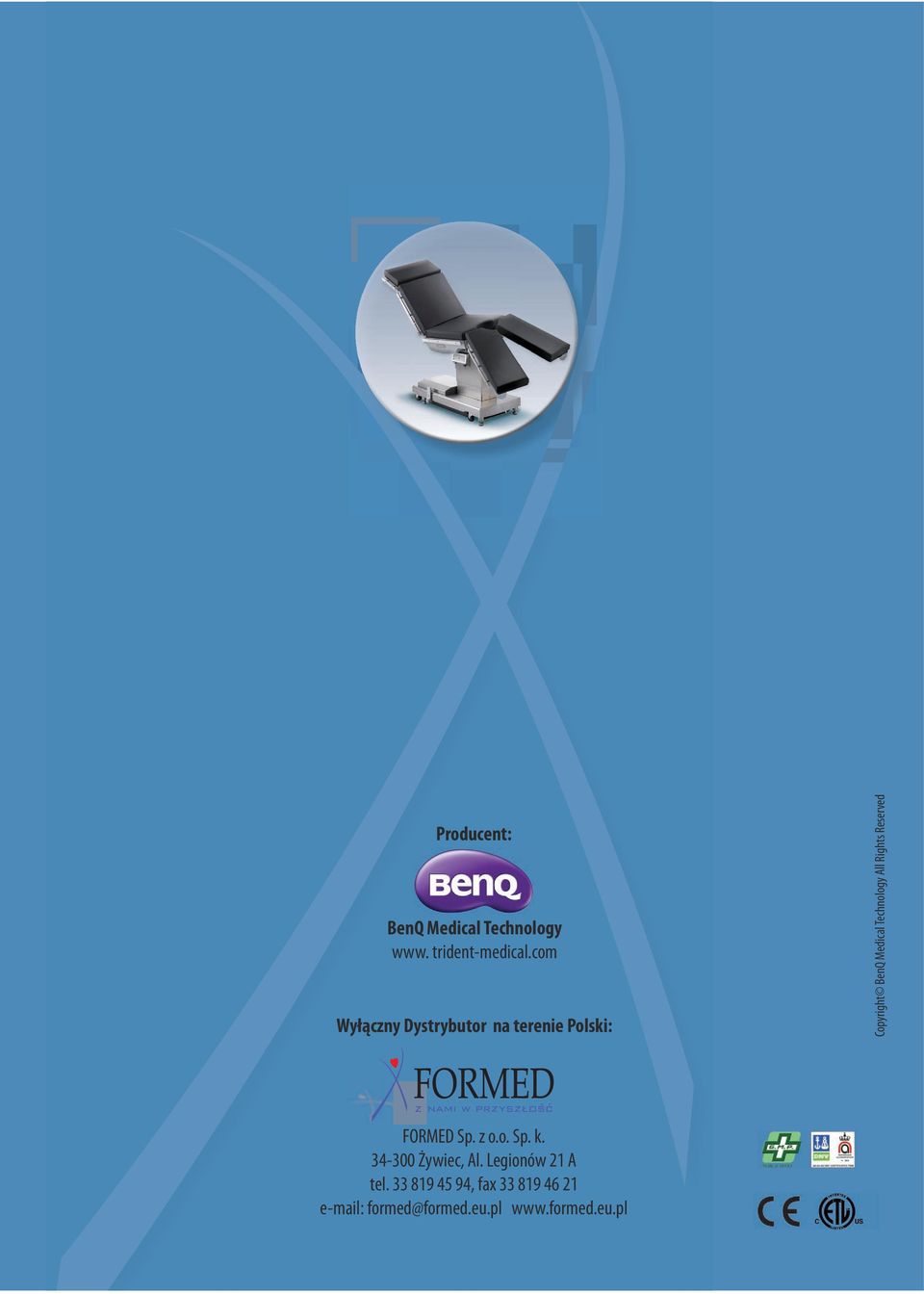

12 Producent: BenQ Medical Technology www. trident-medical.com Wyłączny Dystrybutor na terenie Polski: Copyright BenQ Medical Technology All Rights Reserved FORMED Sp. z o.o. Sp. k Żywiec, Al. Legionów 21 A tel , fax formed@formed.eu.pl 12
