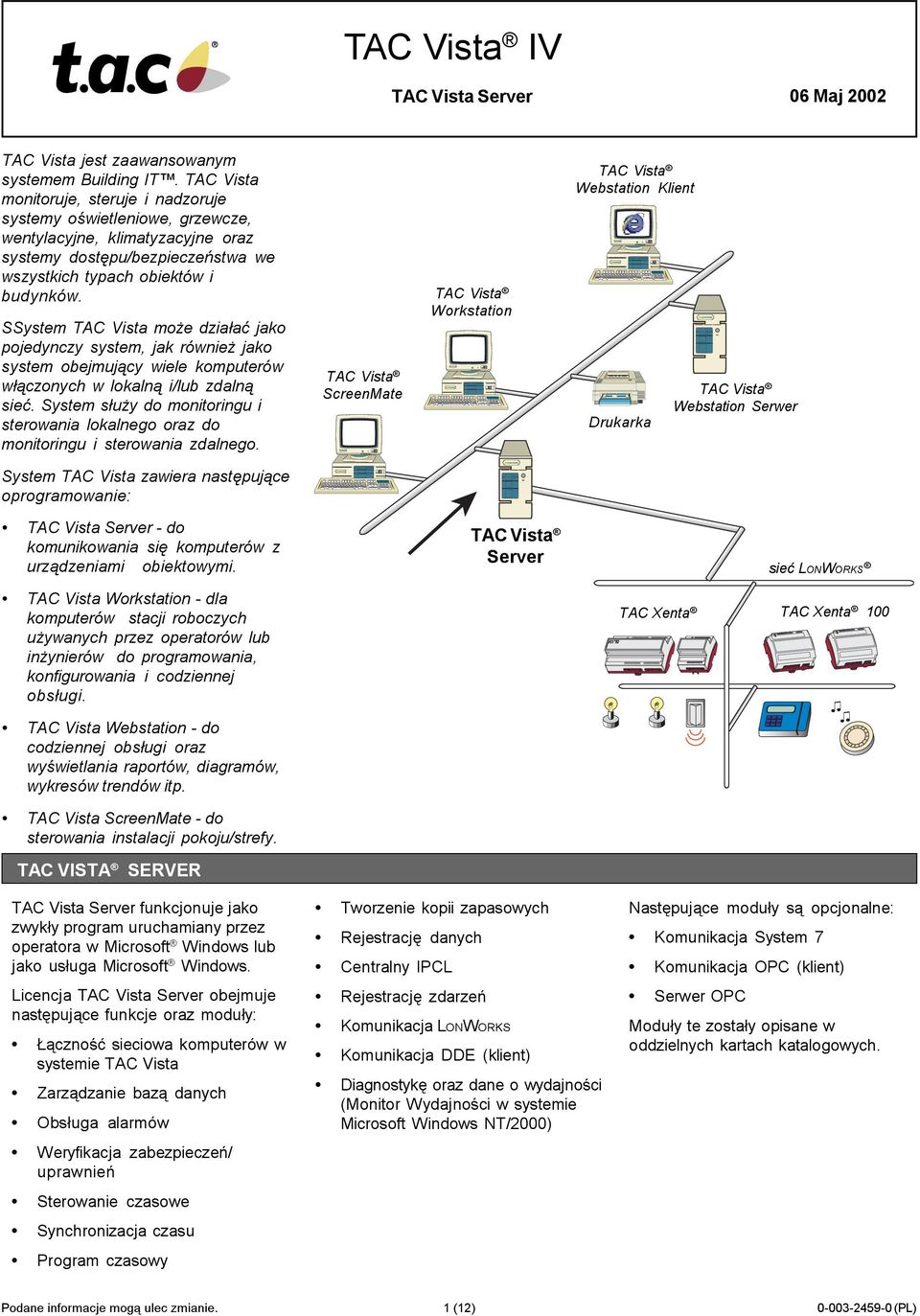

1 IV TAC Vista Server 06 Maj 2002 TAC Vista jest zaawansowanym systemem Building IT. TAC Vista monitoruje, steruje i nadzoruje systemy oœwietleniowe, grzewcze, wentylacyjne, klimatyzacyjne oraz systemy dostêpu/bezpieczeñstwa we wszystkich typach obiektów i budynków. SSystem TAC Vista mo e dzia³aæ jako pojedynczy system, jak równie jako system obejmuj¹cy wiele komputerów w³¹czonych w lokaln¹ i/lub zdaln¹ sieæ. System s³u y do monitoringu i sterowania lokalnego oraz do monitoringu i sterowania zdalnego. ScreenMate Workstation Webstation Klient Drukarka Webstation Serwer System TAC Vista zawiera nastêpuj¹ce oprogramowanie: TAC Vista Server - do komunikowania siê komputerów z urz¹dzeniami obiektowymi. Server sieæ LONWORKS TAC Vista Workstation - dla komputerów stacji roboczych u ywanych przez operatorów lub in ynierów do programowania, konfigurowania i codziennej obs³ugi. TAC Xenta TAC Xenta 100 TAC Vista Webstation - do codziennej obs³ugi oraz wyœwietlania raportów, diagramów, wykresów trendów itp. TAC Vista ScreenMate - do sterowania instalacji pokoju/strefy. TAC VISTA SERVER TAC Vista Server funkcjonuje jako zwyk³y program uruchamiany przez operatora w Microsoft Windows lub jako us³uga Microsoft Windows. Licencja TAC Vista Server obejmuje nastêpuj¹ce funkcje oraz modu³y: ¹cznoœæ sieciowa komputerów w systemie TAC Vista Zarz¹dzanie baz¹ danych Obs³uga alarmów Weryfikacja zabezpieczeñ/ uprawnieñ Sterowanie czasowe Synchronizacja czasu Program czasowy Tworzenie kopii zapasowych Rejestracjê danych Centralny IPCL Rejestracjê zdarzeñ Komunikacja LONWORKS Komunikacja DDE (klient) Diagnostykê oraz dane o wydajnoœci (Monitor Wydajnoœci w systemie Microsoft Windows NT/2000) Nastêpuj¹ce modu³y s¹ opcjonalne: Komunikacja System 7 Komunikacja OPC (klient) Serwer OPC Modu³y te zosta³y opisane w oddzielnych kartach katalogowych. Podane informacje mog¹ ulec zmianie. 1 (12) (PL)

2 DANE TECHNICZNE - TAC VISTA SERVER Numery katalogowe TAC Vista Server CD LPT Zawiera CD, licencjê na oprogramowanie oraz klucz sprzêtowy dla portu równoleg³ego (LPT). TAC Vista Server CD USB Zawiera CD, licencjê na oprogramowanie oraz klucz sprzêtowy dla portu USB. Wymagania œrodowiskowe dla wszystkich urz¹dzeñ Temperatura otoczenia do 32 C Wilgotnoœæ wzglêdna... 8 do 80 %, bez kondensacji System Operacyjny Dla serwerów TAC Vista z maksymaln¹ liczb¹ 10 równoczesnych po³¹czeñ wiêdzy komputerami mo na stosowaæ Microsoft Windows NT Workstation / 2000 Professional. Serwery TAC Vista z ponad 10 równoczesnymi po³¹czeniami wymagaj¹ Microsoft Windows NT / 2000 Server. Wersje Microsoft Windows Windows NT... wersja 4.0 z dodatkiem Service Pack 6 Windows z dodatkiem Service Pack 2 Wymagania sprzêtowe PC...Intel Pentium II lub Intel Pentium III Czêstotliwoœæ zegara MHz lub wiêksza Zalecany PC... Intel Pentium III 1 Ghz Pamiêæ operacyjna... > 128 MB Zalecana pamiêæ operacyjna MB Wymagana iloœæ wolnego miejscana dysku twardym po instalacji... > 300 MB Wymagania ogólne Grafika... Super VGA, 1024x768 Rozmiar monitora... 17" lub wiêkszy Drukarki... dowolna obs³ugiwana przez Microsoft Windows CD ROM...tak Mysz... obs³ugiwana przez system Microsoft Windows (PL) 2 (12)

3 TAC VISTA W SIECI Sieciowy system TAC Vista oparty jest na sieci typu peer-to-peer, w której wszystkie komputery (urz¹dzenia operatorów) s¹ identyczne a po³¹czenie nawi¹zywane jest na ¹danie. W systemie TAC Vista wystêpowaæ mo e maksymalnie 300 po³¹czeñ pomiêdzy komputerami. Ograniczenie do 300 po³¹czeñ nie dotyczy liczby komputerów (urz¹dzeñ operatorów). Jest to liczba urz¹dzeñ operatorów, które mog¹ obs³ugiwaæ bazy danych z innych urz¹dzeñ operatorów. Przyk³ad 1: System TAC Vista zawiera siedemnaœcie komputerów, z których ka dy ma dostêp do ka dej bazy danych. Ka dy wêze³ wymaga 16 po³¹czeñ, co daje wynik (17 x 16) = 272 po³¹czeñ. Przyk³ad 2: System TAC Vista z dwoma centralnie umieszczonymi komputerami i nie pod³¹czonymi urz¹dzeniami obiektowymi. Jeden z centralnych komputerów stanowi wêze³ g³ówny i wymaga po³¹czenia ze wszystkimi pozosta³ymi komputerami systemu TAC Vista. 80 komputerów kontroluje urz¹dzenia obiektowe, lecz aden z nich nie wymaga po³¹czenia z pozosta³ymi. Wymaga to (2 x 81+80) = 242 po³¹czeñ. Nie ma jednak mo liwoœci dodania innego komputera centralnego, gdy takie rozwi¹zanie daje liczbê (2 x ) = 324 po³¹czeñ. Topologia sieci mo e byæ w postaci magistralowej, gwiazdowej lub pierœcieniowej. Komunikacja mo e opieraæ siê na protoko³ach obs³ugiwanych przez Microsoft Windows (takich jak Ethernet). Komunikacja pomiêdzy komputerami w systemie TAC Vista jest obs³ugiwana przez protokó³ sieciowy TCP/IP. System TAC Vista obs³uguje nastêpuj¹ce typy sieci: Sieæ lokalna, LAN (Local Area Network) Komputery s¹ pod³¹czone do sieci lokalnej. Sieæ zdalna, tak zwana WAN (Wide Area Network). Sieæ zdalna obejmuje komputery znajduj¹ce siê w dwóch lub wiêcej sieciach lokalnych (LAN). Sieæ zdalna wykorzystuj¹ca po³¹czenie przez ISDN (Integrated Services Digital Network), które zapewnia krótki czas po³¹czenia i du ¹ szybkoœæ komunikacji. Dziêki wykorzystaniu routerów ISDN do zdalnej sieci mo e byæ pod³¹czonych wiele sieci lokalnych. SIECI LOKALNE (LAN) W sieci lokalnej, licencja TAC Vista Server i/lub TAC Vista Workstation jest wymagana dla ka dego z komputerów znajduj¹cych siê w systemie TAC Vista. SIECI I BAZY DANYCH Ponadto, ka dy komputer wymaga karty sieciowej oraz zainstalowanego i skonfigurowanego protoko³u TCP/IP. System uprawnieñ i zabezpieczeñ w systemie TAC Vista jest dostosowany do wykorzystania w powi¹zaniu z systemem bezpieczeñstwa Microsoft Windows NT 4.0 / System TAC Vista mo e funkcjonowaæ w sieci Novell, lecz jego funkcjonalnoœæ bêdzie ograniczona a poziom zabezpieczenia ni szy. TAC Vista Server mo e byæ przystosowany do pracy w sieci wykorzystuj¹cej oprogramowanie typu firewall (zapora ogniowa) s³u ¹ce do ochrony przed nieautoryzowanym dostêpem do sieci. SIECI ZDALNE (WAN) Z ISDN Stworzenie zdalnej sieci TAC Vista z wykorzystaniem ISDN wymaga zarówno abonamentu ISDN jak i routera ISDN dla ka dej pod³¹czanej lokalnej sieci komputerów. Routery ISDN s¹ zaprogramowane do komunikacji wzajemnej i ³¹cz¹ sieci lokalnych z sieci¹ zdaln¹. Komputery i routery ISDN w sieci lokalnej powinny mieæ przypisane odpowiednie adresy IP. BAZA DANYCH TAC VISTA W SIECI Rozproszona baza danych systemu TAC Vista jest umieszczona na komputerach nale ¹cych do systemu. Dane z urz¹dzeñ umieszczonych w terenie s¹ przechowywane na komputerze, z którym maj¹ fizyczne pod³¹czenie. Jednak e dane mog¹ byæ udostêpnione na wszystkich komputerach tworz¹cych sieæ TAC Vista. DANE TECHNICZNE - SIEÆ I BAZA DANYCH Sieæ Protokó³ komunikacji... TCP / IP Baza danych Identyfikator ID znaków/poziom (cakowita liczba znaków 259, w³¹cznie z ogranicznikami) Ograniczniki... - (myœlnik), (przecinek) ; (œrednik) Liczba obiektów w bazie danych Liczba urz¹dzeñ... 65,000 Liczba obiektów na urz¹dzenie... 32,000 3 (12) (PL)

4 OBS UGA ALARMÓW OBS UGA ALARMÓW System TAC Vista oferuje bogat¹ i ³atw¹ w u yciu obs³ugê alarmów, zawieraj¹c¹ zarówno zdarzenia systemowe jak i reakcje operatora. Zmiana stanu mo e tak e spowodowaæ wys³anie do operatora komunikatu. Alarmy mog¹ byæ generowane na podstawie sygna³ów binarnych lub analogowych. Operator definiuje obiekty typu alarm, które s¹ powi¹zane z sygna³ami w systemie. Sygna³y binarne generuj¹ alarmy, gdy nast¹pi zmiana stanu. Wartoœci sygna³u analogowego s¹ porównywane z górnymi i dolnymi wartoœciami granicznymi i alarm jest generowany, gdy wartoœæ odchy³ki przekroczy wartoœci dopuszczalne. Do zdefiniowanych alarmów mo na do³¹czyæ: Kolorow¹ grafikê Raporty i diagramy Wykresy rejestracji Pliki notatnika Po wyst¹pieniu alarmu pojawia siê komunikat w oknie alarmów, w tym samym czasie mo e on byæ wydrukowany na jednej lub kilku drukarkach. TEKSTY ALARMÓW I ATRYBUTY Dla ka dego alarmu operator mo e zdefiniowaæ unikaln¹ treœæ, wyjaœniaj¹c¹ zaistnia³¹ sytuacjê, okreœlaj¹c¹ Ÿród³o alarmu oraz co w danej sytuacji nale y zrobiæ. Mo liwe jest równie zdefiniowanie treœci dla skasowanego alarmu. Alarmy maj¹ mo liwoœæ zdefiniowania atrybutów dotycz¹cych zamiany kolorów oraz sygna³u dÿwiêkowego. Akustyczna i optyczna suma alarmów mo e zostaæ okreœlona zgodnie z ich priorytetami. Akustyczna suma alarmów jest aktywowana gdy wyst¹pi¹ alarmy o okreœlonym priorytecie. Optyczna suma alarmów jest aktywowana przez ca³y czas wystêpowania niepotwierdzonych alarmów o okreœlnoym priorytecie. BEZPIECZEÑSTWO Alarmy mo na podzieliæ na ró ne stopnie wa noœci za pomoc¹ priorytetów. W celu dostosowania systemu do odmiennch warunków (na przyk³ad nadzór dzienny lub nocny), TAC Vista oferuje mo liwoœæ zastosowania oprogramowania od innych dostawców. Oprogramowanie takie mo e s³u yæ do przekazywania alarmów do innych urz¹dzeñ systemu, takich jak pager, faks, telefony GSM lub poczta elektroniczna. Operator ma mo liwoœæ otrzymania w okreœlonym czasie statystycznych informacji zawartych w formularzu, dotycz¹cych najczêœciej wyzwalanych alarmów oraz liczby alarmów, jakie wyst¹pi³y od czasu ostatniego zresetowania dla ka dego alarmu. Funkcja statystyk alarmowych mo e przyczyniæ siê na przyk³ad do planowania przysz³ej obs³ugi. BLOKOWANIE ALARMÓW Obs³uga alarmów daje te mo liwoœæ blokowania alarmów. Funkcja ta jest przydatna na przyk³ad w przypadku naprawy instalacji i gdy obs³uga spodziewa siê wyzwolenia jednego lub wiêkszej liczby alarmów. Zablokowane alarmy s¹ umieszczane w oddzielnym wykazie alarmów. Alarmy mog¹ tak e byæ zablokowane przez u ycie zmiennych. INNE FUNKCJE Czasowe opóÿnienie mo e zapobiec wyzwalaniu alarmów powodowanych chwilowymi przekroczeniami wartoœci maksymalnych. Mo liwa jest kontrola wyœwietlania alarmów tak, by u ytkownicy/grupy mogli widzieæ tylko te alarmy, które dotycz¹ ich zadañ/zakresu odpowiedzialnoœci. Operator mo e potwierdziæ jakikolwiek alarm przy pomocy myszy lub klawisza funkcyjnego. Gdy alarm zostaje potwierdzony, odpowiedni wiersz w przegl¹dzie alarmów na monitorze zmienia kolor. TAC Vista gromadzi alarmy w kolejce alarmów. Kolejka alarmów sortuje je wewnêtrznie zgodnie z tym, czy zosta³ on potwierdzony, skasowany lub nie; lub zgodnie z nadanym priorytetem lub czasem. Kompletna lista alarmów mo e zostaæ wydrukowana do póÿniejszego wgl¹du. DANE TECHNICZNE - OBS UGA ALARMÓW Liczba poziomów priorytetów dla alarmów , A I lub 9 (0=wiadomoœæ informacyjna) (PL) 4 (12) Treœæ alarmu... maksymalnie 80 znaków Drukarka alarmów... jakakolwiek drukarka dzia³aj¹ca pod systemem Windows Kolejka alarmów alarmów Przegl¹d alarmów Liczba wyœwietlanych alarmów zale y od rozmiaru okna

5 BEZPIECZEÑSTWO I UPRAWNIENIA BEZPIECZEÑSTWO I UPRAWNIENIA Bezpieczeñstwo i uprawnienia w systemie TAC Vista mo na podzieliæ na dwie czêœci: Bezpieczeñstwo - Identyfikacja u ytkownika na podstawie wpisanego przez niego nazwy u ytkownika oraz has³a. Uprawnienia na poziomie obiektu - Autoryzacja dla urz¹dzeñ/obiektów w bazie danych systemu TAC Vista. BEZPIECZEÑSTWO U ytkownicy/grupy System bezpieczeñstwa i uprawnieñ TAC Vista umo liwia utworzenie ³atwych w u yciu grup operatorów o ró nych uprawnieniach. TAC Vista zawiera dwa typy u ytkowników/grup: U ytkownicy i grupy u ytkowników TAC Vista. Dostêpne s¹ nastêpuj¹ce profile u ytkowników: USER, FIELD, MANAGER oraz SYSTEM. U ytkownicy i grupy w sieci Microsoft Windows NT/2000. Odpowiedni u ytkownicy/grupy musz¹ zostaæ utworzeni przez administratora w systemie kont Windows NT lub w systemie TAC Vista. Poziomy bezpieczeñstwa TAC Vista posiada dwa poziomy bezpieczeñstwa: Bezpieczeñstwo niskiego poziomu, przeznaczony dla systemów TAC Vista nie wykorzystuj¹cych sieci Microsoft Windows NT/2000, takich jak na przyk³ad sieæ Novell network. Bezpieczeñstwo wysokiego poziomu, przeznaczony dla systemów TAC Vista korzystaj¹cych z sieci Microsoft Windows NT/2000. Logowanie/has³o Aby uzyskaæ dostêp do systemu, u ytkownik musi wprowadziæ osobist¹ nazwê oraz has³o. Bezpieczeñstwo niskiego poziomu - Logowanie jako u ytkownik TAC Vista. Has³o jest autoryzowane przez serwer TAC Vista oraz zapamiêtywane w zaszyfrowanej formie. Bezpieczeñstwo wysokiego poziomu - Logowanie jako u ytkownik sieci Microsoft Windows NT/2000. Nazwa u ytkownika jest autoryzowana przez sterownik domeny w sieci Microsoft Windows NT/2000. UPRAWNIENIA NA POZIOMIE OBIEKTU Uprawnienia dla urz¹dzeñ/obiektów w bazie danych systemu TAC Vista dzia³aj¹ w ten sam sposób jak uprawnienia do katalogów/plików w systemie plików NTFS dla Microsoft Windows TN/2000. Administrator systemu jest zdolny okreœliæ, który u ytkownik/grupa ma mieæ dostêp do danego katalogu/pliku w systemie NTFS oraz jakie ma posiadaæ uprawnienia w stosunku do katalogu/pliku. Ustawienia dla ka dego katalogu/pliku s¹ zapisywane na liœcie (lista kontroli dostêpu - Access Control List - ACL). Podobnie jest w systemie TAC Vista, gdzie istnieje ACL dla ka dego urz¹dzenia/obiektu w bazie danych systemu. Zakres uprawnieñ u ytkownika i ustawienia ACL (lista kontroli dostêpu) dla urz¹dzeñ/obiektów okreœlaj¹, do których urz¹dzeñ/obiektów u ytkownik ma dostêp, oraz jakie dzia³ania mo e on wykonywaæ na urz¹dzeniu/obiekcie. Typy dostêpu Na ACL (liœcie kontroli dostêpu) urz¹dzenia/obiektu, dostêp oraz prawa s¹ okreœlone przy pomocy nastêpuj¹cych typów: No access (brak dostêpu) Read (R) (tylko do odczytu) Read/Write (RW) (do odczytu/ zapisu) Change (RWXD) (modyfikacja) Full control (pe³en dostêp) Poziomy uprawnieñ dla u ytkowników/grup U ytkownicy/grupy s¹ przypisani przez administratora systemu do jednego z czterech mo liwych poziomów: User (Read) - tylko do odczytu Operation manager (Read/Write) - odczyt i zapis Program manager (Change) - modyfikacja System manager (Full control) - pe³en dostêp INNE FUNKCJE UPRAWNIEÑ Podpis pod zmian¹ obiektu Mo liwe jest zdefiniowanie obiektów, które bêd¹ mog³y zostaæ zmienione tylko po podpisaniu siê oraz wpisaniu komentarza. Podpis identyfikuje tego, kto dokona³ zmiany, natomiast komentarz okreœla co zosta³o zmienione. Zdarzenie okreœlaj¹ce dokonanie zmiany zostaje zapisane w dzienniku zdarzeñ. Obiekty chronione Obiekty mog¹ byæ chronione przez u ytkownika lub narzêdzie w TAC Vista w celu zabezpieczenia zarówno przed skasowaniem jak i zmian¹ ich atrybutów. 5 (12) (PL)

6 STEROWANIE CZASOWE, PROGRAMY CZASOWE, SYNCHRONIZACJA I TWORZENIE KOPII ZAPASOWYCH STEROWANIE CZASOWE PROGRAM CZASOWY CZAS ZIMOWY / CZAS LETNI System Tac Vista posiada funkcje umo liwiaj¹ce czasowe sterowanie obiektami. Mog¹ one byæ zastosowane w celu czasowego uruchamiania i zatrzymywania ró nych czêœci instalacji. Zmienne czasowe oraz programy czasowe mog¹ zostaæ wykorzystane do sterowania czasowego sterowników kontrolerów (RPU lub TAC Xenta). Zmienne czasowe w TAC Vista mog¹ zostaæ powi¹zane z jedn¹ lub wieloma programami czasowymi. Zmienna czasowa jest okreœlona przez ustawiony w programie czasowym w³¹czenia i wy³¹czenia. Korzystaj¹c ze zdarzeñ czasowych, operator mo e okreœliæ, kiedy rozpocz¹æ/ zatrzymaæ rejestracjê zdarzeñ oraz zaprogramowaæ okresowe wydruki. ZMIENNA CZASOWA Zmienna czasowa jest zmienn¹ logiczn¹ mog¹c¹ posiadaæ wartoœci "prawda" lub "fa³sz". Wartoœæ ta mo e byæ forsowana lub sterowana przez jeden lub kilka programów czasowych. DANE TECHNICZNE - STEROWANIE CZASEM Sterowanie czasowe Liczba definicji czasowych na RPU Zarz¹dzanie w okresie œwi¹t... Tak Zarz¹dzanie rokiem przestêpnym... Tak Czas letni/zimowy... Tak Format zapisu Daty/Godziny... zgodnie z ustawieniami systemu Windows TAC Vista zawiera Edytor umo liwiaj¹cy graficzne stworzenie oraz edycjê programu czasowego. Program czasowy jest definicj¹ czasu wykorzystywan¹ przez zmienn¹ czasow¹. Definiuje on czas w³¹czenia i wy³¹czenia dla zmiennej czasowej. Istniej¹ dwa typy programów czasowych: program tygodniowy oraz program dodatkowy. Program tygodniowy okreœla czas w³¹czenia i wy³¹czenia na ka dy dzieñ tygodnia. Program dodatkowy ma wy szy priorytet ni tygodniowy i jest wykorzystywany w sytuacjach odbiegaj¹cych od normalnego harmonogramu. Dla programu dodatkowego nale y okreœliæ przedzia³ czasowy. STEROWANIE W ŒWIÊTA Operator mo e zdefiniowaæ, które dni lub czêœci dnia stanowi¹ œwiêta. Godziny i daty okreœlone s¹ oddzielnie jako pierwszy i ostatni dzieñ okresu œwi¹tecznego. TAC Vista oferuje funkcje s³u ¹ce do automatycznego przestawiania czasu zimowego na letni. CZAS, DATA I DZIEÑ TYGODNIA Mo liwe jest odczytanie oraz zmiana godziny, daty i dnia tygodnia ze stanowiska operatora. SYNCHRONIZACJA CZASU TAC Vista posiada zaawansowan¹ funkcjê synchronizacji czasu. Synchronizacja jest przeprowadzana pomiêdzy komputerami i/ lub urz¹dzeniami, tak wiêc wszystkie urz¹dzenia maj¹ prawid³owo ustawiony czas. TAC Vista równie obs³uguje systemy, w których instalacje s¹ rozmieszczone w ró nych strefach czasowych, oferuj¹c mo liwoœæ dokonania w razie potrzeby korekty dla czasu zimowego oraz letniego. TWORZENIE KOPII ZAPASOWYCH TAC Vista posiada wbudowan¹ funkcjê tworzenia kopii zapasowej bazy danych. Oferuje ona mo liwoœæ tworzenia zarówno pe³nej jak i ró nicowej kopii zapasowej. Nie stwarza problemów stworzenie kopii zapasowej wszystkich urz¹dzeñ operatorów w sieci TAC Vista i zapamiêtanie ich na wspólnym serwerze sieciowym. FUNKCJE REJESTRACJI REJESTROWANIE DANYCH Funkcje rejestracji zapewniaj¹ gromadzenie i zapamiêtywanie wartoœci przez pewien okreœlony przedzia³ czasowy w celu przetworzenia i póÿniejszej prezentacji. Istnieje mo liwoœæ rejestracji szybkich procesów co pewien okres czasu, np. co dziesiêæ sekund lub np. codzienna rejestracja wolniejszych procesów. Przyk³ady powolnych procesów to np. dzienne zu ycie energii oraz wody. Szybki proces to na przyk³ad wytwarzanie ciep³ej wody u ytkowej. Zarejestrowane wartoœci s¹ oznaczane dat¹ i czasem zgodnie z wybranym w systemie Microsoft Windows formatem. Zarejestrowane wartoœci mog¹ zostaæ zaprezentowane na wykresach zmian, gdy od generatora raportów TAC Vista lub w TAC Signature za ¹damy stworzenia raportów, przegl¹dów i diagramów. TWORZENIE Zarejestrowane punkty mog¹ byæ zmiennymi analogowymi (np. wartoœci mierzalne) lub logicznymi (np. wejœcie binarne lub statusy). W celu zdefiniowania rejestracji nale y wprowadziæ parametr, zdarzenie steruj¹ce lub zmienn¹ oraz okreœliæ jak czêsto rejestrowanie ma siê odbywaæ. Zarejestrowane wartoœci mog¹ byæ przechowywane zarówno centralnie na komputerze (urz¹dzenie operatora) jak i lokalnie w urz¹dzeniu. Rejestrowanie centralne mo e siê odbywaæ dla wszystkich typów urz¹dzeñ, takich jak TAC Xenta, RPU TAC 67XX, RPU TAC 65XX, RPU TAC 9000, urz¹dzenia LonWorks lub zewnêtrzne urz¹dzenia poprzez OPC lub po³¹czenie DDE (PL) 6 (12)

7 Lokalne rejestrowanie mo e odbywaæ siê jako: Rejestracja w TAC Xenta 280, TAC Xenta 300 (wersja sprzêtowa 2 lub wy sza) lub w TAC Xenta 401. Rejestracja w RPU TAC 67XX Rejestracja danych w RPU RAC 65XX lub RPU TAC 9000 Rejestracja energii w RPU TAC 65XX lub RPU TAC 9000 Dostêp do zarejestrowanych danych OPC Jeœli podczas rejestracji nast¹pi przerwa w zasilaniu, funkcja rejestracji uzupe³ni brakuj¹ce punkty o wartoœci, jakie wyst¹pi³y przed przerw¹. Uzupe³nione wartoœci zastan¹ oznaczone w specjalny sposób. STEROWANIE Funkcja rejestracji mo e byæ aktywowana rêcznie (w³./wy³.) lub automatycznie. Podczas centralnego rejestrowania na stanowisku operatora, automatyczna aktywacja mo e byæ sterowana poprzez: zmianê stanu, zdarzenie czasowe lub listê zadañ czasowych. Podczas zapisywania lokalnego w RPU TAC 67XX lub TAC Xenta, automatyczna aktywacja mo e byæ sterowana przez zmienn¹ czasow¹ lub zmienn¹ logiczn¹. Podczas zapisywania danych w RPU TAC 65XX lub RPU TAC 9000, automatyczna aktywacja mo e byæ sterowana przez zmienn¹ logiczn¹. W czasie uruchamiania i zatrzymywania rejestrowania, na liœcie alarmów pojawia siê odpowiedni komunikat. REJESTROWANIE DANYCH PRZECHOWYWANIE Zarejestrowane wartoœci mog¹ byæ zapamiêtywane zarówno centralnie w urzdzeniu operatora jak i lokalnie w poszczególnych urz¹dzeniach. Iloœæ wolnego miejsca do zapamiêtywania ograniczone jest podczas centralnego rejestrowania pojemnoœci¹ dysku twardego. Natomiast przy rejestrowaniu lokalnym ograniczenie stanowi pojemnoœæ pamiêci jednostki wykonuj¹cej dany proces. Rejestrowanie mo e odbywaæ siê w sposób cykliczny lub niecykliczny. Przy zapisywaniu cyklicznym najstarsze wartoœci bêd¹ zastêpowane nowymi, gdy plik rejestru zostanie zape³niony. Rejestrowanie ci¹g³e oznacza, e zapisywanie zostaje zatrzymane, gdy plik rejestru zostanie zape³niony. Wartoœci s¹ zawsze zapamiêtywane w kolejnoœci rosn¹cej wed³ug czasu. OPTYMALIZACJA PRZECHOWYWANIA Zapamiêtywanie w rejestrze zosta³o zaprojektowane tak, aby oszczêdzaæ miejsce, poprzez zapamiêtywanie tylko ró ni¹cych siê wartoœci. Gdy wartoœci wystêpuj¹ce w pewnym przedziale s¹ identyczne, zostaj¹ one odtworzone podczas prezentacji. DANE TECHNICZNE - ZAPISYWANIE REJESTRACJI Format daty/godziny... identyczne z ustawionymi w Microsoft Windows Rejestracja Centralna Wymagane miejsce/wartoœæ bajtów/zapamiêtana wartoœæ, np wartoœci na 1 Megabajt pamiêci na dysku. Przedzia³ rejestracji sekund do 520 tygodni Rejestracja danych w RPU TAC 65XX / RPU TAC 9000 Liczba dzienników trendu... 1 do 4 Przedzia³... 10, 20, 30, 40, 50 sekund, 1 minuta lub 60 min. Rozmiar dziennika trendu ostatnich wartoœci Rejestrowanie energii w RPU TAC 65XX / RPU TAC 9000 Liczba rejestracji... 1do 4 Lokalne rejestrowanie trendu w RPU TAC 67XX Liczba dzienników trendu... 1 do 20 Przedzia³ rejestracji sekund do 52 tygodni Ca³kowita pojemnoœæ. oko³o. 4,400 liczb zmiennoprzecinkowych,... lub oko³o 4,400 liczb ca³kowitych,... lub oko³o 34,000 wartoœci binarnych Optymalizacja przechowywania... Tak Rejestracj lokalna w TAC XENTA Liczba rejestracji... 1 do 50 Przedzia³ rejestracji sekund do 530 tygodni Optymalizacja przechowywania... Tak TAC Xenta 280 Ca³kowita pojemnoœæ dziennika... oko³o 650 liczb zmiennoprzecinkowych,... lub oko³o liczb ca³kowitych,... lub oko³o wartoœci binarnych TAC Xenta 300 Ca³kowita pojemnoœæ... oko³o liczb zmiennoprzecinkowych,... lub oko³o liczb ca³kowitych,... lub oko³o wartoœci binarnych TAC Xenta 401 Ca³kowity rozmiar dziennika... oko³o liczb zmiennoprzecinkowych,... lub oko³o liczb ca³kowitych,... lub oko³o wartoœci binarnych 7 (12) (PL)

8 CENTRALNY IPCL CENTRALNY IPCL Centralny IPCL (interpreter jêzyka sterowania procesami) jest wykorzystywany do przesy³ania informacji pomiêdzy programami IPCL w instalacjach u ywaj¹cych urz¹dzenia TAC ZONE II oraz TAC SYSTEM 7. Centralny IPCL oferuje funkcjê, która u³atwia nadzór oraz wymianê informacji pomiêdzy urz¹dzeniami w instalacji. REJESTRACJA ZDARZEÑ REJESTRACJA ZDARZEÑ Rejestracja zdarzeñ s³u y do zapamiêtywania wszystkich zdarzeñ, jakie wyst¹pi³y w TAC Vista. Rejestrowanie zdarzeñ w TAC Vista dokonywane jest automatycznie. Zapamiêtywany jest typ zdarzenia, jego data i godzina, aktualne urz¹dzenie operatora, bie ¹cy u ytkownik, obiekt, itp. Rejestracja zdarzeñ umo liwia œledzenie tworzenia/zmiany/kasowania obiektów, zdarzeñ poprzedzaj¹cych alarmy, fakt zalogowania, wylogowania, itp. Rejestrowanie mo e odbywaæ siê w trybie cyklicznym lub niecyklicznym. Istnieje funkcja wyzwalaj¹ca alarm w momencie zape³nienia rejestru w okreœlonym stopniu. REJESTRACJA Rejestracja zdarzeñ zostaje uruchamiane automatycznie przez TAC Vista. Zapamiêtywane s¹ nastêpuj¹ce typy zdarzeñ: Alarmy - wygenerowane, potwierdzone, skasowane oraz zablokowane. Zmiany obiektów - nowe, zmienione lub skasowane. Zalogowanie Wylogowanie Zmiany obiektów typu plik Komendy do jednostek fizycznych: adowanie i pobieranie Polecenia konfiguracji - import. Rejestracja nie obejmuje programu TAC Signature, który posiada w³asn¹ rejestracjê zdarzeñ. PRZECHOWYWANIE Wszystkie zdarzenia s¹ zapamiêtywane w bazie danych Microsoft Access 7. Gdy rozpoczêta jest rejestracja zdarzeñ, okreœlone s¹ rozmiar (iloœæ zdarzenia) oraz próg zape³nienia rejestru (w %). Gdy próg zape³nienia zostaje przekroczony, odpowiedni alarm zostaje wyœwietlony na liœcie alarmów TAC Vista. Rejestrowanie odbywa siê w sposób cykliczny lub nie. Podczas u ywania zapamiêtywania ci¹g³ego najstarsze wartoœci zostaj¹ nadpisane, gdy rejestr jest zape³niony. Rejestrowanie w trybie niecyklicznym zostaje zakoñczone z chwil¹ zape³nienia rejestru. Wczeœniej zarejestrowane dane mog¹ byæ zapisywane w oddzielnych plikach, które mog¹ zostaæ wykorzystane podczas prezentacji zarejestrowanych zdarzeñ. Zarejestrowane dane mog¹ byæ eksportowane do plików tekstowych w formacie ASCII. DANE TECHNICZNE - ZAPISYWANIE ZDARZEÑ Format pliku bazy danych Microsoft Access 7... *.mdb Maksymalna liczba zdarzeñ w pliku bazy danych... 32, (PL) 8 (12)

9 KOMUNIKACJA LONWORKS Serwer wykorzystuje komunikacjê LONWORKS do przekazywania sygna³ów oraz informacji pomiêdzy urz¹dzeniami TAC Xenta w sieci LONWORKS oraz systemem prezentacji. Komunikacja LONWORKS dla serwera obs³uguje równie komunikacjê ze wszystkimi typami urz¹dzeñ zgodnych ze standardem LONWORKS opracowanym przez firmê ECHELON oraz wykorzystuje komunikacjê poprzez SNVT. LONWORKS dzia³a w technologii otwartej opracowanej przez firmê ECHELON, umo liwiaj¹c komunikacjê urz¹dzeñ innych producentów w tej samej sieci. Komunikacja LONWORKS przekazuje wszystkie informacje pomiêdzy urz¹dzeniami zewnêtrznymi a komputerem, takie jak np.: Alarmy Wartoœci Komunikaty Synchronizacja czasu Lokalne rejestracje LTA (LonTalk Adapter) Server sieæ LONWORKS TAC Xenta 300/400 TAC Xenta 100 Komunikacja LONWORKS obs³uguje bezpoœrednio równie po³¹czenie telefoniczne. W systemie komunikacji bezpoœredniej jest po³¹czone z sieci¹ LONWORKS poprzez adapter LONTALK (LTA), które przekszta³ca/interpretuje sygna³y pomiêdzy komputerem a sieci¹ LONWORKS. SNVT (Standard Network Variable Types - Standardowe typy zmiennych sieciowych) Komunikacja LONWORKS serwera TAC Vista obs³uguje komunikacjê standardowych typów zmiennych (SNVT) pomiêdzy urz¹dzeniami w sieci LONWORKS a. Do komunikacji z urz¹dzeniem w sieci LONWORKS wymagany jest plik interfejsu, np. external Interface File (*.XIF), dla ka dego typu urz¹dzenia. Plik interfejsu definiuje zmienne sieci, które mog¹ byæ przekazane z/do urz¹dzenia oraz wykorzystywany jest w systemie do definiowania komunikacji z jednostk¹. Urz¹dzenia TAC Xenta s¹ zgodne ze standardem LONMARK. Pliki *.XIF dla urz¹dzeñ serii TAC Xenta 100 mog¹ byæ zamówione w TAC. Plik.XIF dla TAC Xenta 280, TAC Xenta 300 oraz TAC Xenta 400 jest zdefiniowany w aplikacji dla ka dego urz¹dzenia, przy wykorzystaniu narzêdzia programowania TAC Menta. Dla ka dej aplikacji TAC Menta tworzy plik (.XIF) zawieraj¹cy zmienne SNVT. 9 (12) (PL)

10 KOMUNIKACJA LONWORKS Komunikacja modemowa do urz¹dzeñ TAC Xenta, mo e byæ realizowana zarówno z komputera jak i urz¹dzenia TAC Xenta. Istniej¹ dwie wersje urz¹dzenia: Modem sieciowy TAC Xenta LTA oferuj¹cy mo liwoœæ po³¹czenia telefonicznego. Oferuje te same mo liwoœci co modu³ komunikacji bezpoœredniej, lecz o mniejszej szybkoœci transmisji. Modem sieciowy TAC Xenta PP obs³uguj¹cy sieæ typu point-to-point zawieraj¹cej jedno urz¹dzenie TAC Xenta 300/400. Modem Server sieæ LONWORKS TAC Xenta 901 TAC Xenta 100 Modem Urz¹dzenie TAC Xenta 511 lub TAC Xenta 911 zawiera LTA i mo e byæ wykorzystywane do ³¹czenia TAC Vista z sieci¹ LONWORKS. Server sieæ LONWORKS TAC Xenta 100 TAC Xenta 511 / (PL) 10 (12)

11 DANE TECHNICZNE - KOMUNIKACJA LONWORKS DANE KOMUNIKACYJNE Komputer Port komunikacyjny Z³¹cze... RS232 Maksymalna liczba portów COM Komunikacja z wykorzystaniem oddzielnych portów komunikacyjnych: Komputer mo e wykorzystywaæ maksymalnie 4 porty komunikacyjne do bezpoœredniej komunikacji z urz¹dzeniami. PC musi byæ wyposa ony w wielokrotny port szeregowy (RS232). 2. Sieæ LONWORKS obs³uguj¹ca komunikacjê SNVT. Modele TAC Xenta... TAC Xenta TAC Xenta 280, TAC Xenta 300, TAC Xenta 400 Urz¹dzenia LONWORKS Wszystkie modele obs³uguj¹ce komunikacjê standardu SNVT Sieci LONWORKS na Adapter LONTALK... 1 Grup LONWORKS na sieæ... 1 do 50 Jednostek LONWORKS na grupê LONWORKS... 1 do 64 Urz¹dzeñ wykorzystuj¹cych po³. SNVT.... Max ADAPTER LONTALK TAC Vista obs³uguje aktualnie nastêpuj¹ce modele adapterów LONTALK PCLTA PCLTA-10 PCLTA-20 PCC-10 Router LE TAC Xenta 511 TAC Xenta 911 Adapter LONTALK to karta rozszerzaj¹ca, która mo e byæ zamontowana w komputerze zajmuj¹cym adres sterownika sieci (np. PCLTA:<no>, PCCLON<no> lub TACLON<no>). Liczba adapterów LONTALK, które mog¹ byæ pod³¹czone do komputera jest ograniczona przez liczbê dostêpnych przerwañ IRQ w komputerze. SYSTEMY POD CZONE BEZPOŒREDNIO Dwa typy systemów obs³uguj¹cych komunikacjê zdaln¹ to: 1. Sieæ LONWORKS, bez komunikacji SNVT Modele TAC Xenta... TAC Xenta 280, TAC Xenta 300, TAC Xenta 400 Sieci LONWORKS na adapter LONTALK... 1 Grup TAC Xenta na sieæ LONWORKS... 1do 30 Urz¹dzeñ bazowych TAC Xenta na grupê TAC... Xenta do Maks. 400 urz¹dzeñ bazowych TAC Xenta na sieæ LONWORKS SYSTEMY MODEMOWE Trzy typy systemów przeznaczonych do komunikacji modemowej: 1. Sieæ TAC Xenta LTA, bez obs³ugi SNVT TAC Xenta 901 na sieæ LONWORKS... 1 Prêdkoœæ transmisji TAC Xenta 901 sieæ LONWORKS bps grup TAC Xenta na sieæ LONWORKS... 1 do 30 Urz¹dzeñ bazowych TAC Xenta na grupê TAC Xenta do 30 Maks. 30 TAC Xenta Urz¹dzeñ bazowych TAC Xenta na sieæ LONWORKS. 2. Sieæ TAC Xenta LTA, z obs³ug¹ SNVT Plik interfejsu dla komunikacji SNVT... *.XIF (external Interface File) Modele TAC Xenta... TAC Xenta TAC Xenta 280, TAC Xenta 300, TAC Xenta 400 Urz¹dzenia LONWORKS Urz¹dzenia LONWORKS obs³uguj¹ce komunikacjê SNVT Sieci LONWORKS wykorzystuj¹ce komunikacjê SNVT Sieci LONWORKS na adapter LONTALK... 1 Grup LONWORKS na sieæ... 1 do 50 Urz¹dzeñ LONWORKS na grupê LONWORKS... 1 do 64 Urz¹dzenia korzystaj¹ce z komunikacji SNVT... Max Sieæ TAC Xenta PP, bez obs³ugi SNVT TAC Xenta 300/400 na sieæ TAC Xenta PP... 1 Szybkoœæ transmisji bps 11 (12) (PL)

12 DANE TECHNICZNE - SNVT SNVT (Standardowe typy zmiennych sieciowych) dotycz¹ standardowych zmiennych sieciowych, które s¹ wysy³ane od/do urz¹dzeñ w sieci LONWORKS. TAC Vista obs³uguje nastêpuj¹ce standardowe typy zmiennych sieciowych: SNVT_address SNVT_alarm SNVT_amp SNVT_amp SNVT_amp_f SNVT_amp_mil SNVT_angle SNVT_angle_deg SNVT_angle_f SNVT_angle_vel SNVT_angle_vel_f SNVT_area SNVT_btu_f SNVT_btu_kilo SNVT_btu_mega SNVT_char_ascii SNVT_config_src SNVT_count SNVT_count_f SNVT_count_inc SNVT_count_inc_f SNVT_date_day SNVT_defr_mode SNVT_defr_state SNVT_defr_term SNVT_density SNVT_density_f SNVT_elapsed_tm SNVT_elec_kwh SNVT_elec_whr SNVT_elec_whr_f SNVT_evap_state SNVT_fire_indcte SNVT_fire_init SNVT_flow SNVT_flow_f SNVT_flow_mil SNVT_flow_p SNVT_freq_f SNVT_freq_hz SNVT_freq_kilohz SNVT_freq_milhz SNVT_grammage SNVT_grammage_f SNVT_hvac_emerg SNVT_hvac_mode SNVT_hvac_overid SNVT_hvac_status SNVT_length SNVT_length_f SNVT_length_kilo SNVT_length_micr SNVT_length_mil SNVT_lev_cont SNVT_lev_cont_f SNVT_lev_disc SNVT_lev_percent SNVT_lux SNVT_mass SNVT_mass_f SNVT_mass_kilo SNVT_mass_mega SNVT_mass_mil SNVT_multiplier SNVT_obj_request SNVT_obj_status SNVT_occupancy SNVT_override SNVT_ph_f SNVT_ph SNVT_power SNVT_power_f SNVT_power_kilo SNVT_ppm SNVT_ppm_f SNVT_press SNVT_press_f SNVT_press_p SNVT_pwr_fact SNVT_pwr_fact_f SNVT_regval SNVT_regval_ts SNVT_res SNVT_res_f SNVT_res_kilo SNVT_rpm SNVT_scene SNVT_scene_cfg SNVT_setting SNVT_smo_obscur SNVT_sound_db SNVT_sound_db_f SNVT_speed SNVT_speed SNVT_speed_f SNVT_speed_mil SNVT_state SNVT_str_asc SNVT_switch SNVT_telcom SNVT_temp SNVT_temp_f SNVT_temp_p SNVT_temp_ror SNVT_temp_setpt SNVT_therm_mode SNVT_time_f SNVT_time_hour SNVT_time_min SNVT_time_sec SNVT_time_stamp SNVT_vol SNVT_vol_f SNVT_vol_kilo SNVT_vol_mil SNVT_volt SNVT_volt_dbmv SNVT_volt_f SNVT_volt_kilo SNVT_volt_mil SNVT_zero_span Znaki towarowe oraz zarejestrowane znaki towarowe s¹ w³asnoœci¹ poszczególnych w³aœcicieli., TAC Menta, TAC Xenta i TAC I-talk s¹ zarejestrowanymi znakami towarowymitac AB. LonMark i LonWorks s¹ zarejestrowanymi znakami towarowymi Echelon Corporation. Windows jest zarejestrowanym znakiem towarowym Microsoft (PL) 12 (12)
