2 MODEM/ROUTER ADSL2 + INSTRUKCJA UŻYTKOWNIKA Dziękujemy Państwu za zakup naszego produktu. Jesteśmy pewni, że jego wydajność oraz jakość przyniosą Państwu pełną satysfakcję użytkowania. Zawartość opakowania: Przed przystąpieniem do instalacji produktu, prosimy o upewnienie się czy wszystkie wymienione elementy znajdują się w opakowaniu: - jeden zasilacz - kabel telefoniczny RJ-11 do połączenia modem/router z filtrem ADSL - Filtr ADSL do podłączenia kabla RJ-11 do gniazdka telefonicznego - Kabel skrosowany kat. 5 RJ-45 do połączenia modem/router - komputer - Instrukcja szybkiej instalacji Evo-WR54ADSL + 1 Modem/Router z anteną Evo-DSL Modem/Router z kablem USB Evo-DSL Modem/Router W przypadku braku któregoś z elementów skontaktuj się ze swoim sprzedawcą. Panel LED: Diody LED obrazują stan funkcjonowania routera. Evo-WR54ADSLv2 Evo-DSL04 Evo-DSL01 2

3 - Dioda PWR: Pali się na zielono kiedy modem/router jest włączony - Dioda WAN: Świeci światłem pulsacyjnym podczas wyszukiwania sygnału ADSL a ciągłym w momencie wykrycia sygnału i zsynchronizowania się modemu/routera. - Dioda WLAN (dla Evo-WR54ADSLv2): Zapalona na zielono w momencie ustanowienia połączenia bezprzewodowego. Świeci pulsacyjnie podczas przesyłu danych. - Dioda LAN 1-4: Świeci kiedy modem/router jest prawidłowo podpięty do komputera lub huba/switcha. Miga w trakcie przesyłu danych w sieci. - Dioda ADSL: Świeci kiedy modem/router jest prawidłowo połączony z linią telefoniczną Gniazda modemu/routera: W tylnej części modemu/routera umieszczony zostały wszystkie gniazda, których opis zamieszczamy poniżej: Evo-WR54ADSLv2 Evo-DSL04 Evo-DSL01 - ADSL: Port RJ-11 umożliwiające podłączenie do filtra ADSL za pomocą dołączonego kabla telefonicznego RJ-11. Umożliwia zapalenie się diody LED WAN. - LAN 1-4: Porty RJ-45 umożliwiające podłączenie elementów sieci Ethernet (komputery, switche, drukarki, ) do modemu/routera za pomocą kabla kat.5 RJ DC 12V: Gniazdo zasilacza 12 V. - USB: port USB do połączenia komputera z zainstalowanym systemem Windows. - RESET: Przycisk umożliwiający przywrócenie domyślnych ustawień fabrycznych modemu/routera. 3

4 Instalacja modemu/routera: 1) Ustaw modem/router w suchym i przewiewnym miejscu. Nie umieszczaj na nim żadnych przedmiotów i sprawdź czy kable pozostają w należytym porządku. 2) Podłącz modem/router do filtra Adsl za pomocą kabla telefonicznego 3) Podłącz modem/router do komputera za pomocą kabla Ethernet. 4) Wepnij filtr Adsl w naścienne gniazdko telefoniczne. 5) Odłącz wszystkie inne aparaty telefoniczne podpięte do tej samej linii telefonicznej (fax, inne telefony, inne komputery, ) 6) Podepnij zasilacz do modemu/routera oraz gniazdka elektrycznego. Konfiguracja komputera: 1) Najpierw należy automatycznie (klient DHCP) skonfigurować adres IP twojego komputera, co pozwoli modemowi/routerowi przypisać właściwy adres IP dla komputera celem umożliwienia konfiguracji i podłączenia do sieci Internet. 2) W systemie Windows 2000/XP otwórz Panel sterowania i wybierz Połączenia sieciowe. 3) Kliknij prawym przyciskiem myszy na Połączenie lokalne i wybierz Właściwości. 4) Kliknij dwukrotnie na Protokół internetowy (TCP/IP). 5) Zaznacz Uzyskaj adres IP automatycznie. 6) Zaznacz Uzyskaj adres serwera DNS automatycznie. 7) Kliknij OK. 8) Kliknij Zamknij. Po zamknięciu wszystkich okienek sprawdź konfigurację swojej przeglądarki internetowej. Konfiguracja przeglądarki: 1) Przeglądarkę należy skonfigurować w taki sposób aby łączyła bezpośrednio z siecią Internet, bez serwerów proxy czy konfiguracji automatycznej. 2) Uruchom przeglądarkę Internet Explorer i przejdź do Menu Narzędzia a następnie Opcje internetowe 3) Wybierz zakładkę Połączenia i zaznacz opcję Nigdy nie wybieraj połączenia. 4

5 4) Następnie, kliknij na przycisk Ustawienia sieci LAN i odznacz wszystkie opcje. Kliknij OK. 5) Kliknij OK. aby zamknąć okno Opcji internetowych. Po zatwierdzeniu wszystkich opcji pozostaw otwartą przeglądarkę w celu skonfigurowania ustawień modemu/routera. Konfiguracja połączenia z Internetem: 1) W pasku adresowym przeglądarki internetowej wpisz jak poniżej: 2) W celu umożliwienia dostępu do panelu konfiguracyjnego modemu/routera, okno logowania poprosi o wpisanie nazwy użytkownika oraz hasła. Użyj danych jak poniżej: Nazwa użytkownika: Admin Hasło: Admin Zwróć uwagę na pisownię z dużej litery "A. W przeciwnym razie dostęp do panelu konfiguracji będzie niemożliwy. 3) Wybierz zakładkę SETUP aby przejść do podstawowych ustawień konfiguracyjnych. 4) W zakładce MODEM proszę wybrać modulację GDMT (ustawienie dla Neostrady TP) 5

6 5) Upewnij się, że opcja Firewall/NAT Services jest właczona (kolor zielony). Jeżeli nie jest, kliknij na Firewall/NAT Services, uaktywnij ją i kliknij na przycisk Apply. 6) Teraz kliknij New Connection znajdujące się w menu po lewej stronie. 7) Skonfiguruj swoje połączenie jak poniżej: 6

7 - Name: Wybierz nazwę dla twojego połączenia (np. Neostrada ) - Options: NAT oraz Firewall muszą zostać zaznaczone. Translacja NAT umożliwia wielu komputerom dostęp do sieci Internet a zapora Firewall zabezpiecza twoją sieć lokalną. - Type: Wybierz PPPoE Zwróć uwagę, że wybierając PPPoA, otrzymujesz dwie dodatkowe opcje dotyczące tunelowania (LCC lub Vc-Mux), o których informacje otrzymasz od swojego dostawcy internetowego. - Username/Password: Identyfikatory dostarczone przez Twojego dostawcę internetowego (np. TwojaNazwa@neostrada.pl / TwojeHasło) Pamiętaj, że nazwa użytkownika powinna być zakończona znakiem "@ a po nim inicjałami dostawcy internetowego (aol.com, fti, itd ) - Keep alive (pozostań połączony): Wpisz wartość "0 aby modem/router pozostał połączony 24/7. Każda inna wartość oznacza okres braku aktywności po którym nastąpi zerwanie połączenia. - Authentification (Uwierzytelnianie): Prosimy pozostawić Auto. - MTU: Domyślnie Pamiętaj, że dla niektórych dostawców internetowych takich jak Tele2, AOL, Cegetel itd. wartość MTU musi być ustawiona na "1400. Każda inna wartość może spowodować problemy w uzyskaniu połączenia. - On Demand (Połączenie na żądanie): Nie zaznaczać. Kiedy zaznaczone modem/router połączy się na żądanie. - Enforce MTU (Wymuszanie MTU): Zaznacz ponieważ poprzez zmianę MTU umożliwia dostęp do wszystkich stron internetowych. - Default Gateway (Brama domyślna): do 16 możliwych połączeń. Wybierz które zostanie wybrane jako domyślne. Opcja powinna zostać zatem zaznaczona. - Debug (Debugowanie): Aktywuje tryb debugowania połączenia PPP. - VPI: Ustaw na "0. Ustawienie domyślne. - VCI: Ustaw na "35. Ustawienie domyślne. - QoS: Ustaw jako UBR ponieważ przepustowość nie jest gwarantowana dla ogólnie dostępnych internetowych abonamentów publicznych. Jeżeli posiadasz abonament specjalny możesz ustawić parametr jako CBR i zmienić dalsze ustawienia. 8) Kliknij przycisk Zastosuj aby zatwierdzić wprowadzone parametry. Kliknij na Save&Reboot (Zapisz i uruchom ponownie) w menu po lewej stronie oraz ponownie na Save&Reboot w celu zapisania i ponownego uruchomienia modemu/routera. 7

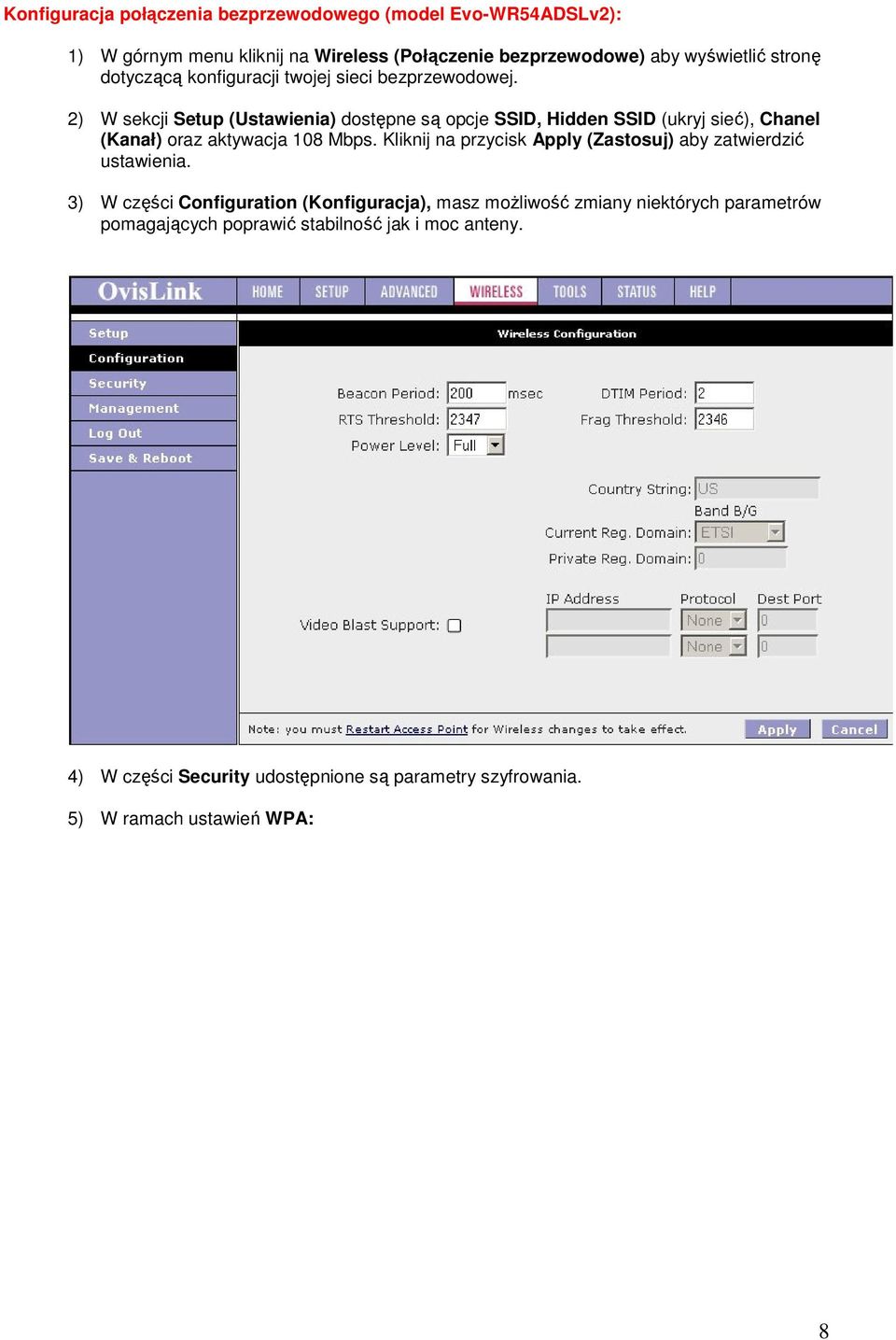

8 Konfiguracja połączenia bezprzewodowego (model Evo-WR54ADSLv2): 1) W górnym menu kliknij na Wireless (Połączenie bezprzewodowe) aby wyświetlić stronę dotyczącą konfiguracji twojej sieci bezprzewodowej. 2) W sekcji Setup (Ustawienia) dostępne są opcje SSID, Hidden SSID (ukryj sieć), Chanel (Kanał) oraz aktywacja 108 Mbps. Kliknij na przycisk Apply (Zastosuj) aby zatwierdzić ustawienia. 3) W części Configuration (Konfiguracja), masz możliwość zmiany niektórych parametrów pomagających poprawić stabilność jak i moc anteny. 4) W części Security udostępnione są parametry szyfrowania. 5) W ramach ustawień WPA: 8

9 - Wybierz żądany rodzaj szyfrowania (w tym przypadku WPA). - Zaznacz PSK String - W polu STRING: wpisujemy wybrane przez siebie hasło dostępu do sieci (min 8 znaków). - Kliknij dwukrotnie Apply oraz Save&Reboot. 9

10 SPECYFIKACJA TECHNICZNA: Interfejsy: - 4 porty 10/100 Mbps RJ-45 Switch (Evo-DSL04 oraz Evo-WR54ADSLv2) lub - 1 port RJ-45 oraz 1 port USB1.1 dla komputerów z systemem Windows oraz - 1 RJ-11 Adsl modem connector. - Wireless b/g do 54 Mbps (Evo-WR54ADSLv2) Tryb Adsl: - ITU (G.dmt) Annex A, B, C oraz ITU (G.lite) - ITU ADSL2 (G.dmt.bis) oraz ITU ADSL2 (G.lite.bis) -ITU ADSL2+ -ANSI T1.413 Issue 2 Przepustowość: do 1 Mbps (upload) i 24 Mbps (download). Tryb WAN: PPPoA (RFC 2364) oraz PPPoE (RFC 2516) Dodatkowe funkcje: -Firewall -DHCP Server -UPnP -Port Forwarding -Access Control 10

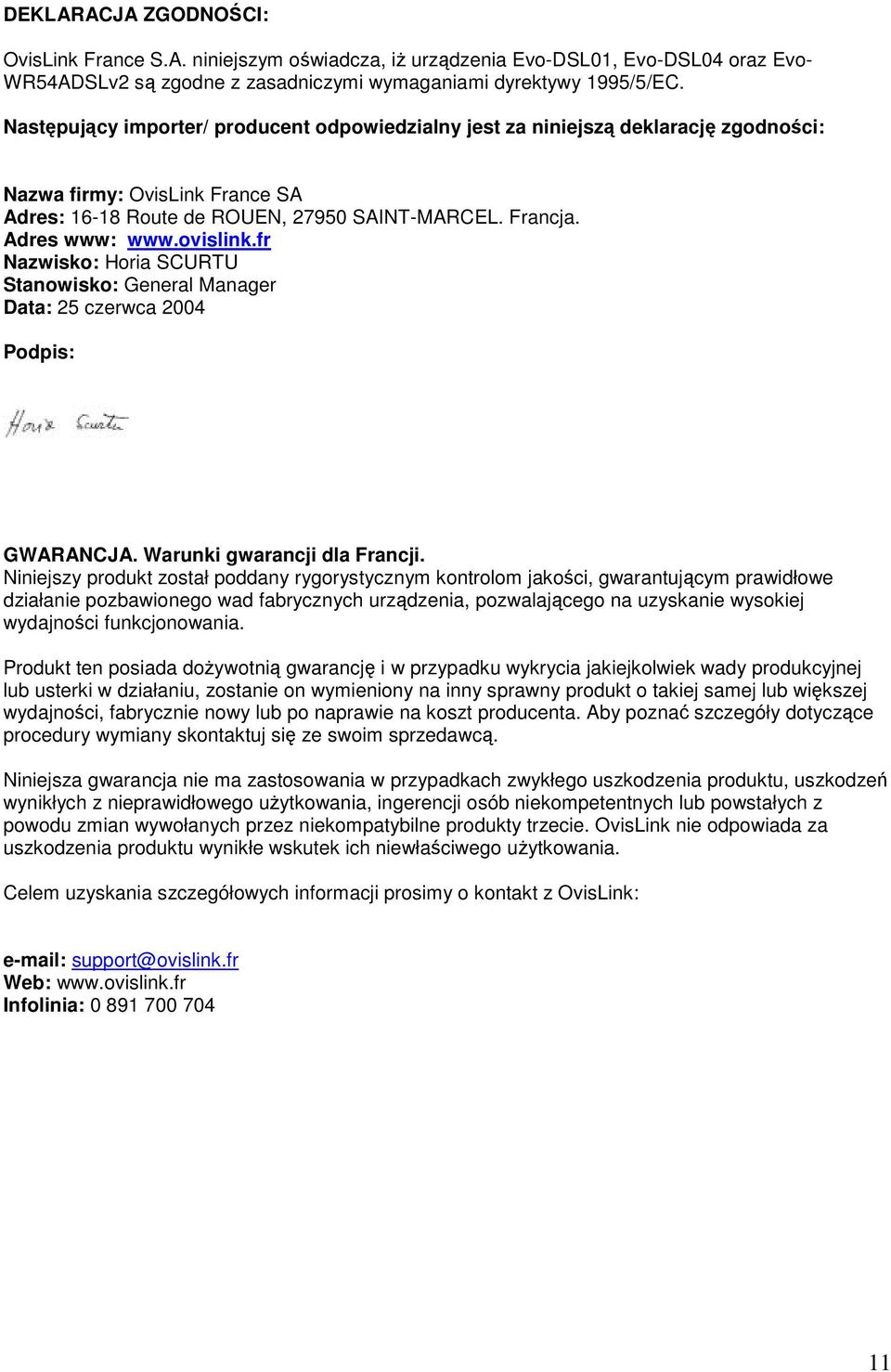

11 DEKLARACJA ZGODNOŚCI: OvisLink France S.A. niniejszym oświadcza, iż urządzenia Evo-DSL01, Evo-DSL04 oraz Evo- WR54ADSLv2 są zgodne z zasadniczymi wymaganiami dyrektywy 1995/5/EC. Następujący importer/ producent odpowiedzialny jest za niniejszą deklarację zgodności: Nazwa firmy: OvisLink France SA Adres: Route de ROUEN, SAINT-MARCEL. Francja. Adres www: Nazwisko: Horia SCURTU Stanowisko: General Manager Data: 25 czerwca 2004 Podpis: GWARANCJA. Warunki gwarancji dla Francji. Niniejszy produkt został poddany rygorystycznym kontrolom jakości, gwarantującym prawidłowe działanie pozbawionego wad fabrycznych urządzenia, pozwalającego na uzyskanie wysokiej wydajności funkcjonowania. Produkt ten posiada dożywotnią gwarancję i w przypadku wykrycia jakiejkolwiek wady produkcyjnej lub usterki w działaniu, zostanie on wymieniony na inny sprawny produkt o takiej samej lub większej wydajności, fabrycznie nowy lub po naprawie na koszt producenta. Aby poznać szczegóły dotyczące procedury wymiany skontaktuj się ze swoim sprzedawcą. Niniejsza gwarancja nie ma zastosowania w przypadkach zwykłego uszkodzenia produktu, uszkodzeń wynikłych z nieprawidłowego użytkowania, ingerencji osób niekompetentnych lub powstałych z powodu zmian wywołanych przez niekompatybilne produkty trzecie. OvisLink nie odpowiada za uszkodzenia produktu wynikłe wskutek ich niewłaściwego użytkowania. Celem uzyskania szczegółowych informacji prosimy o kontakt z OvisLink: support@ovislink.fr Web: Infolinia:
