1 Efektywność energetyczna w budynkach użyteczności publicznej na podstawie doświadczeń DAEŚ Dr arch. Agnieszka Cena-Sorko Mgr inż. Jerzy Żurawski Dolnośląska Agencja Energii i Środowiska

2 działa od 1999 roku w zakresie oszczędzania energii i ochrony środowiska w budownictwie mieszkaniowym, samorządowym oraz w przemyśle.. Właściciele: Dr arch. Agnieszka Cena Soroko: architekt, audytor energetyczny, ekspert Banku Światowego. Mgr inż. Jerzy Żurawski: inżynier budowlany, audytor energetyczny, menager CEM, uprawnienia europejskie Eurem,

3 Naszą misją jest działanie związane z poszanowaniem energii i ekologią w budownictwie oraz w przemyśle. Specjalizujemy się w projektowaniu budynków o racjonalnie niskim poziomie zużycia energii. Tworzymy programy komputerowe oceny energetycznej budynków, auditingu. Szkolimy inżynierów,architektów i audytorów energetycznych. Współpracujemy z jednostkami samorządowymi, stowarzyszeniami w zakresie poprawy efektywności energetycznej.

4 DOLNY ŚLĄSK NIE DO POWIEDZENIE,...DO ZOBACZENIA,

5 DZIAŁANIA NA RZECZ EFEKTYWNOŚCI ENERGETYCZNEJ NA DOLNYM ŚLĄSKU W projektach realizowanych przez

6 Na Dolnym Śląsku. w DAEŚ W 1998 roku opracowana została metoda przygotowania inwestycji efektywności energetycznej w oparciu audyty szacunkowe. Opracowane zostały niezbędne programy komputerowe W 2004 roku przyjęto zaproponowaną przez DAEŚ metodę i rekomendowano wszystkim agencjom i audytom w Polsce. Z wykorzystaniem tej metody przygotowano większość zrealizowanych inwestycji. Opracowano programy poprawy efektywności:

7 Programy poprawy efektywności opracowano dla: SM Podzamcze SM Górnik SM Zgorzelec Powiat Kłodzki Miasto Lubiń Gmina Świerzawa Powiat Dzierżoniów Powiat Milicz Gmina Nowa Ruda Uniwersytet Zielonogórski Uniwersytet Jagielloński Miasto Kłodzko Gmina Prusice

8 Wybrane programy termomodernizacji zrealizowane przy współudziale : Program termomodernizacji SM Podzamcze w Wałbrzychu (64 audyty energetyczne) - inwestycja 27 mln zł (6,9 mln EU) Program termomodernizacji SM Zgorzelec (42 audyty energetyczne) - inwestycja 54 mln zł (23 mln EU) Program termomodernizacji SM Skarbek Wałbrzych - inwestycja 57 mln zł (23,7 mln EU) Audyty energetyczne budynków mieszkalnych SM Jelenia Góra (83 audyty energetyczne) - inwestycja 36 mln zł (9 mln EU) Audyty energetyczne dla SM Kuźniki, Wrocław ( 43 audyty energetyczne) - inwestycja 29 mln zł (7 mln EU)

9 Przykłady zrealizowanych termomodernizacji

10 PRZYKŁADY POPRAWY EFEKTYWNOŚCI ENERGETYCZNEJ

11 PRZYKŁADY 1 Poprawa efektywności w szkole wiejskiej z zastosowaniem biomasy

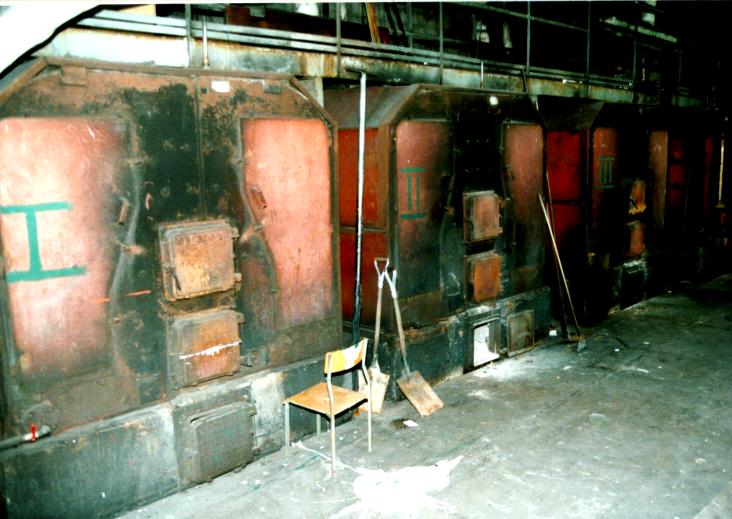

12 Stan początkowy

13 Po termomodernizacji

14 Po termomodernizacji

15 Koszty eksploatacyjne Efekt ekonomiczny Przed realizacją Po realizacji Koszty paliwa Koszty energii elektrycznej Koszty innych mediów (woda, ścieki) Materiały, odzież ochronna, mleko Wynagrodzenia brutto z narzutami : Usługi obce (kominiarskie) Koszty remontów i konserwacji Opłaty i kary ekologiczne Nie dotyczy Nie dotyczy Koszty ogólnozakładowe Inne np. dozór techniczny Razem koszty

16 PROGRAMY POPRAWY EFEKTYWNOŚCI ENERGETYCZNEJ Przez termomodernizację budynków

17 PRZYKŁAD 2 - SZCZAWNO ZDRÓJ Program poprawy efektywności energetycznej wybranych budynków w gminie Szczawno Zdrój.

18 Program obejmował 25 budynków 5 obiektów Domów Pomocy Społecznej składających się z 7- miu budynków o pow. ogrzewanej m2 i kubaturze ogrzewanej m3 1 budynek administracyjny o pow. ogrzewanej 629 m2 i kubaturze ogrzewanej m3 7 obiektów szkół składających się z 9-ciu budynków o pow. ogrzewania m2 i kubaturze ogrzewanej m3 3 obiektów Służby Zdrowia składających się 8-miu budynków o pow. ogrzewania m2 i kubaturze ogrzewanej m3

19 Koszty termomodernizacji budynków Wszystkie obiekty 1 Docieplenie ścian zewnętrznych Docieplenie dachów, stropodachów Docieplenie stropów nad piwnica Docieplenie ścian pom. ogrzewanych Docieplenie stropu nad przejzdem Wymiana okien Modernizacja wentylacji Modernizacja c.o Montaż zaworów podpionowych i term Modernizacja c.w.u Wymiana kotłowni, automatyka pogodowa RAZEM

20 Efekty Zmniejszenie sezonowego zapotrzebowania na ciepło z GJ/rok na GJ/rok czyli o 52,5 % Spadek zapotrzebowania na moc cieplną z kw na kw czyli o 40,3 %. Wskaźnik sezonowego zapotrzebowania na ciepło EU zmniejszył się z 321 do 152 kwh/m2/a, czyli o 52,6% Poprawa sprawność instalacji c.o. zwiększy się o 17 % z 67% do 84% Poprawa sprawność systemu c.w.u zwiększy się o 4% Roczne oszczędności ciepła wynoszą GJ/rok

21 Efekt ekonomiczny Efekt ekonomiczny Roczne oszczędności kosztów energii wynoszą zł Jednostkowy koszt ogrzewania zmniejszy się z ok.. 3 do 2 zł/m2/m-c, czyli o 33%. Opłata za podgrzanie 1 m3 ciepłej wody użytkowej zmniejszy się średnio z 12,0 zł na 11,0 zł, czyli o 8,3 % Przy realizacji inwestycji w wysokości zł prosty czas zwrotu poniesionych nakładów SPBT wynosi 10,0 lat, Efekt ekologiczny Efekt ekologiczny w zakresie redukcji wszystkich wynosi 51 %. Efekty redukcji C0 2 wynoszą 50 % : C0 2 z t na t, zatem redukcja emisji rocznie wynosi 1800 t CO2. Emisja S02 zmniejszy się z 3,6 t na 1,2 t czyli o 66,6 %.

22 PRZYKŁAD 3- POWIAT DZIERŻONIOWSKI Program termomodernizacji budynków powiatowych.

23 Program obejmował termomodernizację: 4 obiektów Domów Pomocy Społecznej składających się z 8 miu budynków o pow. ogrzewania m2 i kubaturze ogrzewanej m3 4 obiektów Schronisk i Domów Wczasów Dziecięcych składających się z 6 ciu budynków o pow. ogrzewania m2 i kubaturze ogrzewanej m3 4 obiekty administracyjne w 5-ciu budynkach o pow. ogrzewania m2 i kubaturze ogrzewanej m3 14 szkół składających się z 32-óch budynków o pow. ogrzewania m2 i kubaturze ogrzewanej m3 3 obiektów Służby Zdrowia składających się 10-ciu budynków o pow. ogrzewania m2 i kubaturze ogrzewanej m3

24 Zakres i koszty F Koszt Wszystkie obiekty [m2] [zł] 1 Docieplenie ścian zewnętrznych Docieplenie dachów, stropodachów Docieplenie stropów nad piwnica Wymiana okien Modernizacja wentylacji Modernizacja c.o Montaż zaworów podpionowych i term Modernizacja c.w.u Montaż kolektorów słonecznych Wymiana kotłowni, automatyka pogodowa RAZEM

25 Efekty termomodernizacji Efekt ekonomiczny Zmniejszenie sezonowego zapotrzebowania na ciepło obiektów z ,2 GJ/rok na ,7 GJ/rok czyli o 53,6 % Spadek zapotrzebowania na moc cieplną z kw na czyli o 66 %. Wskaźnik sezonowego zapotrzebowania na ciepło EU dla zmniejszył się z 290,8 do 194 kwh/m2/a, czyli o 33,3% Sprawność układu grzewczego c.o. zwiększy się o 16,4 % z 58% do 74,4% Roczne oszczędności ciepła wynoszą ,5 GJ/rok Zmniejszenie zapotrzebowania na energie wynosi więc 53,6 % Efekt ekologiczny Efekt ekologiczny w zakresie redukcji wszystkich zanieczyszczeń osiąga ich zmniejszenie o 66,16 %. Efekty redukcji C0 2 wynosi 67,6 % i zmniejszenie emisji C0 2 z t na 4 087,4 t, czyli o 67 % ton/rok Emisja S02 zmniejszy się z 42 t na 1,7 t czyli o 96 %

26 Efekt ekonomiczny Roczne oszczędności kosztów energii wynoszą: zł Jednostkowy koszt ogrzewania zmniejszy się z 5,1 do 2,4 zł/m2/m, czyli o 53%. Opłata za podgrzanie 1 m3 ciepłej wody użytkowej zmniejszy się średnio z 12,8 zł na 11,22 zł, czyli o 12,5 % Przy realizacji inwestycji w wysokości zł prosty czas zwrotu poniesionych nakładów SPBT=7,49 lat, NPV 15 = zł a IRR = 10,3% przy założeniu stopa dyskonta 6 % oraz 15 lat korzystania z efektów.

27 PRZYKŁAD 4 - KŁODZKO Program termomodernizacji pięciu budynków oświatowych należących do miasta w Kłodzku

28 Poprawa efektywności energetycznej lp. nazwa i adres roczna oszczędność kosztów energii [zł/rok] planowane koszty całkowite [zł] SPBT [lata] Szkoła Podstawowa nr. 6 ul. Wandy 1, Kłodzko Gimnazjum nr. 2 ul. Wyspiańskiego 2, Szkoła Podstawowa nr. 6 ul. Bohaterów Getta 22, Szkoła Podstawowa nr 5 ul. Jana Pawła II 4, Kłodzko Gimnazjum nr. 1 ul. Zawiszy Czarnego 5, Kłodzko , , , , ,20 OGÓLNIE ,59

29 PRZYKŁAD 5 - BOJANÓW Zespół szkół zawodowych (Rolniczych)w Bojanowie

30 Poprawa efektywności energetycznej Budynek Energia końcowa Opłata za ogrzanie 1 m2 p.u, Zmniejszenie zapotrzebowan ia na energię Roczna oszczędność kosztów energii - [GJ/rok] [GJ/rok] [zł/m2 mc] [zł/m2 mc] [%] [zł/rok] - przed po przed po - - Budynek główny 4 709, ,8 5,7 2,0 74,9% ,0 Budynek narożny 3 596,0 753,9 6,5 2,1 79,0% ,0 Kompleks internatowy 8 036, ,5 3,0 1,0 76,9% ,0 Warsztaty 1 618,1 258,9 5,4 1,5 84,0% ,0 Razem , ,1 77,4% ,0 W wyniku termomodernizacji nastąpiła redukcja emisji CO2 o 1060 t/rok

31 Przykłady termomodernizacji szkoła w Jugowicach

32 Przykłady termomodernizacji Szkoła w Ścinawie

33 Przykłady termomodernizacji szkoła w Kłodzku

34 Przykłady termomodernizacji- szkoła w Kłodzku

35 Program racjonalizacji zużycia energii w budynkach użyteczności publicznej w Powiecie Milickim Efekt energetyczny - techniczny Zmniejszenie sezonowego zapotrzebowania na ciepło dla całego budynku ( w tym c.o i c.w.u.) z uwzględnieniem sprawności systemu grzewczego oraz przerw zmniejszyło się z GJ/rok na GJ/rok, czyli o 41,6 %. Spadek zapotrzebowania na moc cieplną z kw na czyli o 27,2 %. Sprawność układu grzewczego c.o. zwiększy się o 15% z 65% do 75% Roczna oszczędność energii dla całej inwestycji wynosi GJ i zmniejszy się o 42 %.

36 Program racjonalizacji zużycia energii w budynkach użyteczności publicznej w Powiecie Milickim - efekt ekonomiczny Efekt ekonomiczny Roczne oszczędności kosztów energii wynoszą zł przy koszcie inwestycji zł. Opłata na 1 GJ energii na cele ogrzewania budynku zmniejszy się średnio z 53,8 zł na 48,3 zł Jednostkowy koszt ogrzewania zmniejszy się z 3,7 do 1,8 zł/m2/m, czyli o 40%. Jednostkowy koszt ogrzewania cieplej wody użytkowej zmniejszy się z 14,3 do 9,8 zł/m2/m, czyli o 31%. Przy realizacji inwestycji w wysokości zł prosty czas zwrotu poniesionych nakładów SPBT wynosi 13 lat, NPV jest ujemne dodatnie i wynosi - 3,8 mln zł zł a IRR wynosi 1% przy założeniu: stopa redyskonta 6 %, oraz 15 lat korzystania z efektów.

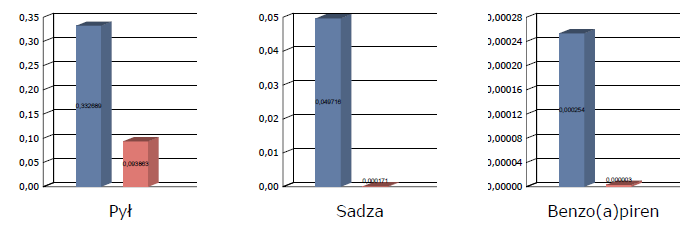

37 Program racjonalizacji zużycia energii w budynkach użyteczności publicznej w Powiecie Milickim - efekt ekologiczny Redukcja C0 2 wynosi 29,5 % i zmniejsza emisje C0 2 z t na t, Emisja S0 2 zmniejszy się z 0,69 t na 0,36 t czyli o 47,5 % Efekt ekologiczny w zakresie redukcji wszystkich zanieczyszczeń osiąga ich zmniejszenie o 37 %.

38 EFEKTYWNOŚĆ ENERGETYCZNA ORAZ ODNAWIALNE ŹRÓDŁA ENERGII Opracowane zostały w licznych założeniach do planu zapotrzebowania w energię: 1. Gminy Ścinawa 2. Gminy Prusice 3. Gminy Kudowa 4. Gminy Niemcza 5. Gminy Stoszowice 6. Gminy Nowa Ruda 7. Gmina Milicz 8. Piława Górna 9...

39 ODNAWIALNE ŹRÓDŁA ENERGII I EFEKTYWNOŚĆ ENERGETYCZNA

40

41 Projekt założeń do planu zaopatrzenia w ciepło, energię elektryczna i paliwa gazowe dla Gminy Kudowa Zdrój Gmina Kudowa Zdrój jest gminą miejską, leżącą w powiecie kłodzkim, w województwie dolnośląskim, o powierzchni 33,99 km2. Ludność według stanu na 30 czerwca 2003 r. liczyła osób. Część terenu gminy zajmowana jest przez Park Narodowy Gór Stołowych i jego otulinę o po-wierzchni około 1033 ha. Kudowa ma statut uzdrowiska. dzięki wodom mineralnym i unikalnemu klimatowi. Park Narodowy oraz uzdrowisko gminy powoduje, że są wytyczone obszary ochronne dla uzdrowiska stanowią 90 % obszaru gminy. Baza noclegowa to około 3000 miejsc i ciągle jest rozwijana.

42 22,7% Struktura gospodarki energetycznej miasta Kudowa Zdrój wg źródła energii 0,7% 0,2% 6,8% gaz ziemny en.el olej opałowy źródła odnawialne węgiel kamienny 70,0%

43 TYP BUDYNKU Zużycie energii [GJ] Zużycie energii po termomodern izacji [GJ] Oszczędność energii [%] Zakres prac termomodernizacyjnych Grupa 1 Budynki wielorodzinne, murowane, przedwojenne, ogrzewanie gazowe z kotłów zlokalizowanych w każdym budynku 15897,9 7503,8 52,8 wymiana stolarki okiennej i drzwiowej, modernizacja kotłowni oraz instalacji c.o. i c.w.u., montaż kolektorów słonecznych Grupa 2 Budynki wielorodzinne, murowane, zakup ciepła 2605,3 1344,3 48,4 wymiana stolarki okiennej i drzwiowej, modernizacja instalacji c.o. i c.w.u., montaż kolektorów słonecznych Grupa 3 Budynki wielorodzinne, murowane, wybudowane po 1960r, zakup ciepła z Fortum 1890,5 816,7 56,8 ocieplenie ścian, wymiana stolarki okiennej i drzwiowej, modernizacja instalacji c.o. i c.w.u., montaż kolektorów słonecznych Grupa ,9 1084,5 Budynki z wielkiej płyty, wybudowane po 1970r, zakup ciepła z Fortum DZT 57,3 Grupa ,3 przedwojenne, zakup ciepła 9785,03 44,3 Budynki wielorodzinne, murowane, ocieplenie ścian, wymiana stolarki okiennej i drzwiowej, modernizacja instalacji c.o. i c.w.u., montaż kolektorów słonecznych wymiana stolarki okiennej i drzwiowej, modernizacja instalacji c.o. i c.w.u., montaż kolektorów słonecznych

44 TYP BUDYNKU Zużycie energii [GJ] Zużycie energii po termomoderni zacji [GJ] Oszczędność energii [%] Urząd miasta, Kudowa Zdrój ,7 51,4 Straż Miejska 427,1 130,7 69,4 Szkoła Podstawowa nr 1 744,4 300,0 59,7 Ośrodek Pomocy Społecznej 389,7 122,0 68,7 Swietlica Gmina Poznańska 2 404,8 128,3 68,3 Zakres prac termomodernizacyjnych wymiana stolarki okiennej i drzwiowej, modernizacja kotłowni oraz instalacji c.o. i c.w.u. ocieplenie ścian, wymiana stolarki okiennej i drzwiowej, modernizacja kotłowni oraz instalacji c.o. i c.w.u. ocieplenie ścian, wymiana stolarki okiennej i drzwiowej, modernizacja kotłowni oraz instalacji c.o. i c.w.u. ocieplenie ścian, wymiana stolarki okiennej i drzwiowej, modernizacja kotłowni oraz instalacji c.o. i c.w.u. ocieplenie ścian, wymiana stolarki okiennej i drzwiowej, modernizacja kotłowni oraz instalacji c.o. i c.w.u.

45 Potencjał wykorzystania energii odnawialnej Stan wykorzystania [MWh/rok] Potencjał techniczny [MWh/rok] Potencjał ekonomiczny [MWh/rok] Suma = stan istniejący +potencjał ekonomiczny [MW/rok] Kolektory słoneczne PV 0 Brak danych Energetyka wiatrowa 0 Brak danych Brak danych - Energia geotermalna 0 Brak danych Brak danych - Słoma, siano Odpady drewniane* 1336 MWh Uprawy energetyczne (26%) 1336 Biogaz wysypiskowy Biogaz z oczyszczalni ścieków RAZEM

46 Potencjał wykorzystania energii odnawialnej Obecnie w gminie Kudowa Zdrój zużycie energii wynosi MWh. Zastosowanie pełnego potencjału energii z odnawialnych źródeł pozwala na pokrycie 24% potrzeb energii, czyli MWh. Uwzględniając potencjał ekonomiczny zastosowanie odnawialnych źródeł energii pokryje 7% ogólnego zużycia energii w gminie. EFEKKT PRAC: OBOWIĄZKOWE STOSOWANIE KOLEKTORÓW SŁONECZNYCH W INWESTYCJACH Z DECYZJĄ ADMINISTRACYJNĄ

47 Wynik współpracy: obowiązkowe wykorzystywanie energii słonecznej przy remoncie bądź budowie nowych budynków

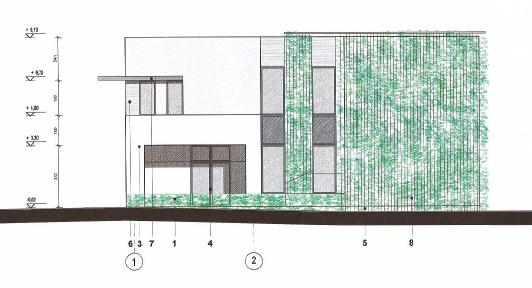

48 SZKOŁA O PASYWNEJ CHARAKTERYSTYCE W BUDZOWIE

49 Szkoła spełniająca dla budynku pasywnego

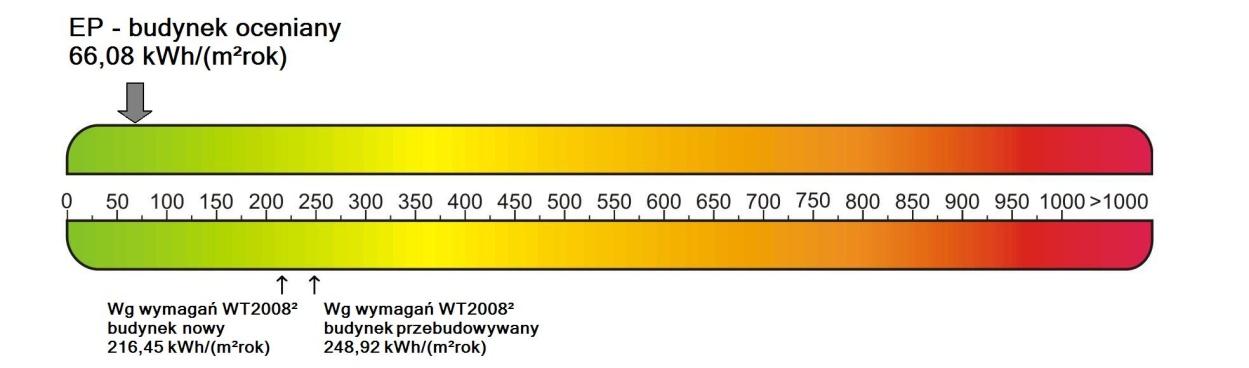

50 Energia pierwotna EK Typ budynku EK c.o. na ogrzewanie i wentylację EK Cool. na chłodzenie EK c.w.u. na ciepłą wodę EK L na oświetlenie EK pom energia pomocnicza EP [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] Szkoła zgodnie z minimalnymi wymaganiami prawnymi na 84170, , , , ,00 węgiel Koszty WT ,50 829,4 8730, ,2 3158, ,50 Szkoła o pasywnej charakterystyce energetycznej 2309, , , , , ,00 Koszty szkoły pasywnej Zmniejszenie zużycia energii 97% -90% 96% 57% 50% 88% Zmniejszenie kosztów eksploatacji Zmniejszenie kosztów eksploatacji 90% -90% 86% 57% 50% 70%

51 Typ budynku EP c.o. na ogrzewanie i wentylację EP Cool. na chłodzenie Energia pierwotna EP EP c.w.u. na ciepłą wodę EP L na oświetlenie EP pom energia pomocnicza [GJ/rok] [GJ/rok] [GJ/rok] [GJ/rok] [GJ/rok] [GJ/rok] Szkoła zgodnie z minimalnymi wymaganiami 333,31 16,29 98,09 266,16 62,03 775,88 prawnymi na węgiel Szkoła o pasywnej charakterystyce 24,94 46,80 24,25 115,81 31,01 242,81 energetycznej Oszczędności energii [%] 93% -187% 75% 56% 50% 69% Budynek spełniający minimum prawne WT2008 EP Budynek o pasywnej charakterystyce energetycznej

52

53 SALA GIMNASTYCZNA O PASYWNEJ CHARAKTERYSTYCE ENERGETYCZNEJ Sala sportowa w Piławie Górnej powiat Dzierżoniowski Termomodernizacja

54

55 Efekt poprawy efektywności energetycznej sali gimnastycznej Koszty obliczeniowe skorygowane do rzeczywistych Stan przed Stan po Koszty c.o. i wentylacji zł/rok 33708,3 1311,95 Koszty c.w.u, zł/rok 2603,6 1703,72 Koszty oświetlenia zł/rok 3801,3 2645,08 Razem koszty roczne eksploatacji zł/rok 40113,2 5660,75 Roczne oszczędności kosztów zł/rok 34452,5 Koszt całkowity Kcał zł SPBT 22,80 lata Wskaźnik kosztów 2055,9 zł/m2

56 ZAKŁAD PRODUKCJI ELEMENTÓW PRZEMYSŁU SAMOCHODOWEGO

57 Założenia do audytu Zestawienie sprawności systemu grzewczego w stanie istniejącym Sprawność wytwarzania 99% Sprawność akumulacji 100% Sprawność transportu 95% Sprawność regulacji i wykorzystania 93% Całkowita średnia sprawność źródeł ciepła na c.o. η H,tot 87% Zestawienie sprawności systemu przygotowania c.w.u. w stanie istniejącym Sprawność wytwarzania 97% Sprawność akumulacji 100% Sprawność transportu 70% Całkowita średnia sprawność źródeł ciepła na c.w.u. η W,tot 68%

58 Zużycie ciepła, MWh Zużycie ciepła w Zakładzie produkcyjnych w Polkowicach 2200 Zużycie ciepła Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień Zużycie ciepła, MWh Zużycie ciepła na cele grzewcze, MWh Zużycie ciepła do przygotowanie c.w.u. MWh

59

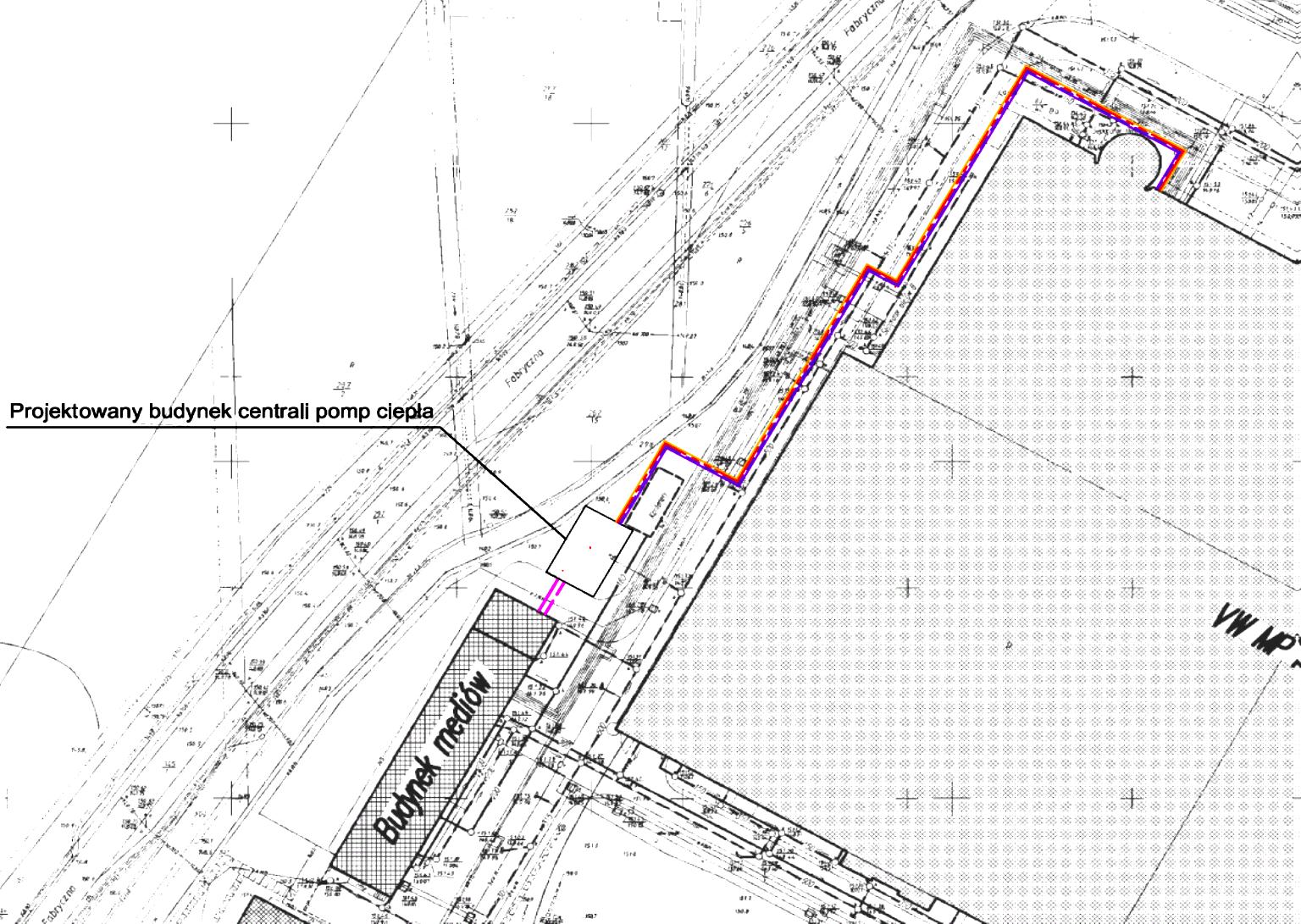

60 Koszty inwestycyjne instalacji pomp ciepła dla Zakładu

61 Moc pomp ciepła, MW Koszty inwestycyjne, zł Zakład produkcyjny Zakład w Polkowicach do schładzania stacji sprężarek powietrza wykorzystuje wodę technologiczną w obiegu zamkniętym. W celu odzyskania ciepła z wody technologicznej schładzania sprężarek proponuje się zastosowanie pomp ciepła typu woda/woda do przygotowania c.w.u. oraz ogrzewania. Oszczędności, zł/rok NPV 3, zł NPV 4, zł NPV 5, zł NPV 10, zł SPBT, lata 1, , ,53 1, , ,64 1, , ,67 1, , ,73

62 Przykłady zrealizowanych z termomodernizacji

63 ZAKŁAD PRZETWARZANIA ALUMINIUM

64 Zakład produkcyjny elementów aluminiowych

65 Zakład produkcyjny elementów aluminiowych

66 Zakład produkcyjny elementów aluminiowych

67 Zakład produkcyjny elementów aluminiowych

68 EFEKTYWNE ENERGETYCZNIE OSIEDLE NA CZARNEJ GÓRZE

69 Czarna Góra

70 Wariant I - CHP na c.w.u. moc całkowita CHP kw moc cieplna kw 520 moc elektryczna kwe 404 Koszt budowy CHP zł Roczny czas pracy CHP h Roczna produkcja energii elektrycznej kwh Roczna produkcja energii cieplnej kwh/rok Wykorzystanie energii cieplnej na c.o. oraz c.w.u. kwh/rok Ilość energii na c.o. do wyprodukowania z kotłowni gaz kwh/rok Paliwo gaz zmienny zł/m 3 1,68 Koszt jednostkowy paliwa zł/kwh 0,168 Koszty roczne produkcji energii zł/rok Zysk ze sprzedaży energii elektrycznej zł/rok Zysk ze sprzedaży energii cieplnej zł/rok Razem przychody na z ciepła i energii elektrycznej zł/rok Koszty produkcji ciepła zł/rok Koszty produkcji energii elektrycznej zł/rok Roczne koszty obsługi CHP zł/rok Remonty, przeglądy, naprawy CHP zł/rok Koszty pośrednie zł/rok Opłaty ekologiczne zł/rok energia elektryczna zł/rok Koszt sieci cieplnej oraz budynku dla CHP zł/rok Koszty paliwa do CHP zł/rok Razem koszty Zysk zł/rok SPBT lat 3,43

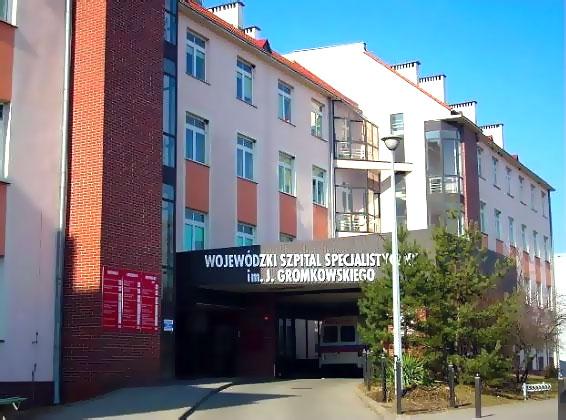

71 Wojewódzki Szpital Specjalistyczny-Wrocław

72 Wojewódzkie Centrum Szpitalne Kotliny Jeleniogórskiej Szpital w Nowej Rudzie

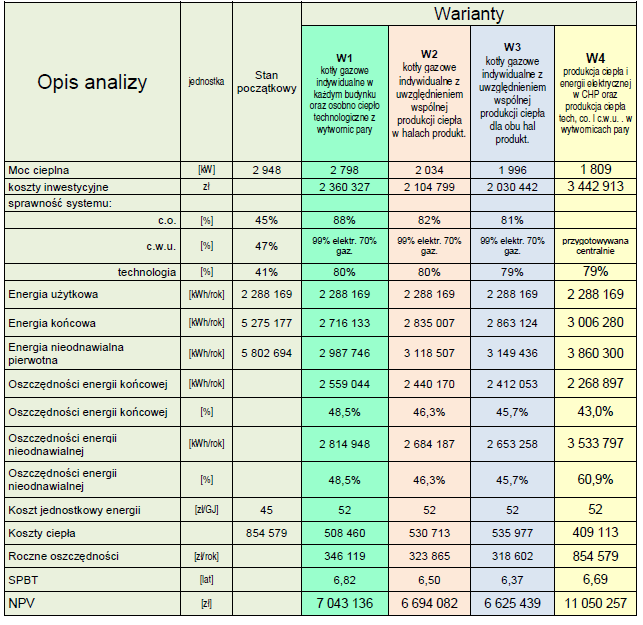

73 Zakład produkcji prefabrykatów żelbetowych

74 Poprawa efektywności energetycznej hotelu Zamek Czocha Lp warianty moc na c.o. [kw] moc na c.w.u. [kw] sprawność układu c.o. sprawność układu c.w.u. oszczędności % zł/rok Koszty SPBT [lata] NPV [zł] IRR [%] stan istniejący ,0 50,4% 45,5% 5 Wariant V: modernizacja instalacji c.o., modernizacja instalacji c.w.u, w ymiana isteniejacej kotłow ni w ęglow ej na kotłow nię gazow ą kondesacyjną, docieplenie ścian, docieplenie dachu, w ymiana okien, modernizacja w entylacji ,2 85,8% 79,2% 70, , ,4

75 PODSUMOWANIE

76 Szacunkowe korzyści uzyskane z poprawy efektywności energetycznej uzyskane w latach Rodzaj łączna ilość obiektów Łączna powierzchnia użytkowa Łączna kubatura Łączne oszczędności energii Redukcja CO2 szt. m2 m3 [GJ] [ton] mieszkalne i użyteczności publicznej Zakłady produkcyjne Wyższe uczelnie RAZEM

77 NOWE STANDARDY EFEKTYWNOŚCI ENERGETYCZNEJ

78 POLSKA ETYKIETA ENERGETYCZNA

79 Wygląd etykiety Nazwa badanego produktu Logo i nazwa producenta Ruchomy suwak precyzyjnie wskazujący położenie wartości E na skali Klasa energetyczna Uw gw a Bilans energetyczny Stefa klimatyczna Nazwy i dane szczegółowe elementów składowych okna Odwołanie do norm i dyrektyw

80 XI Międzynarodowa konferencja poświęcona efektywności energetycznej

81 Edukacja: szkolenia i konferencje DOE Dni Oszczędzania Energii, poświęcone energooszczędnemu budownictwu, na których specjaliści z Polski i Europy dzielą się swoim doświadczeniem i wiedzą w tym zakresie promowania oszczędzania energii oraz wykorzystania energii odnawialnej na Dolnym Śląsku. Organizujemy szkolenia dla projektantów, architektów, audytorów w zakresie poszanowania energii w budownictwie

82 IX Dni Oszczędzania Energii Wrocław października 2012 Efektywność energetyczna w budownictwie i przemyśle Główne tematy: 1. Efektywność energetyczna i technologie niskoemisyjne w procesie realizacji i eksploatacji: w budownictwie przemysłowym, użyteczności publicznej oraz w procesie produkcji. 2. Przykłady poprawy efektywności energetycznej w budownictwie 3. Możliwości techniczne poprawy efektywności energetycznej w przemyśle. 4. Mechanizmy finansowanie i prawne wspierające efektywność energetyczną w budownictwie i przemyśle

83 DOLNY ŚLĄSK NIE DO POWIEDZENIE,...DO ZOBACZENIA,

84 DZIĘKUJĘ ZA UWAGĘ
