1

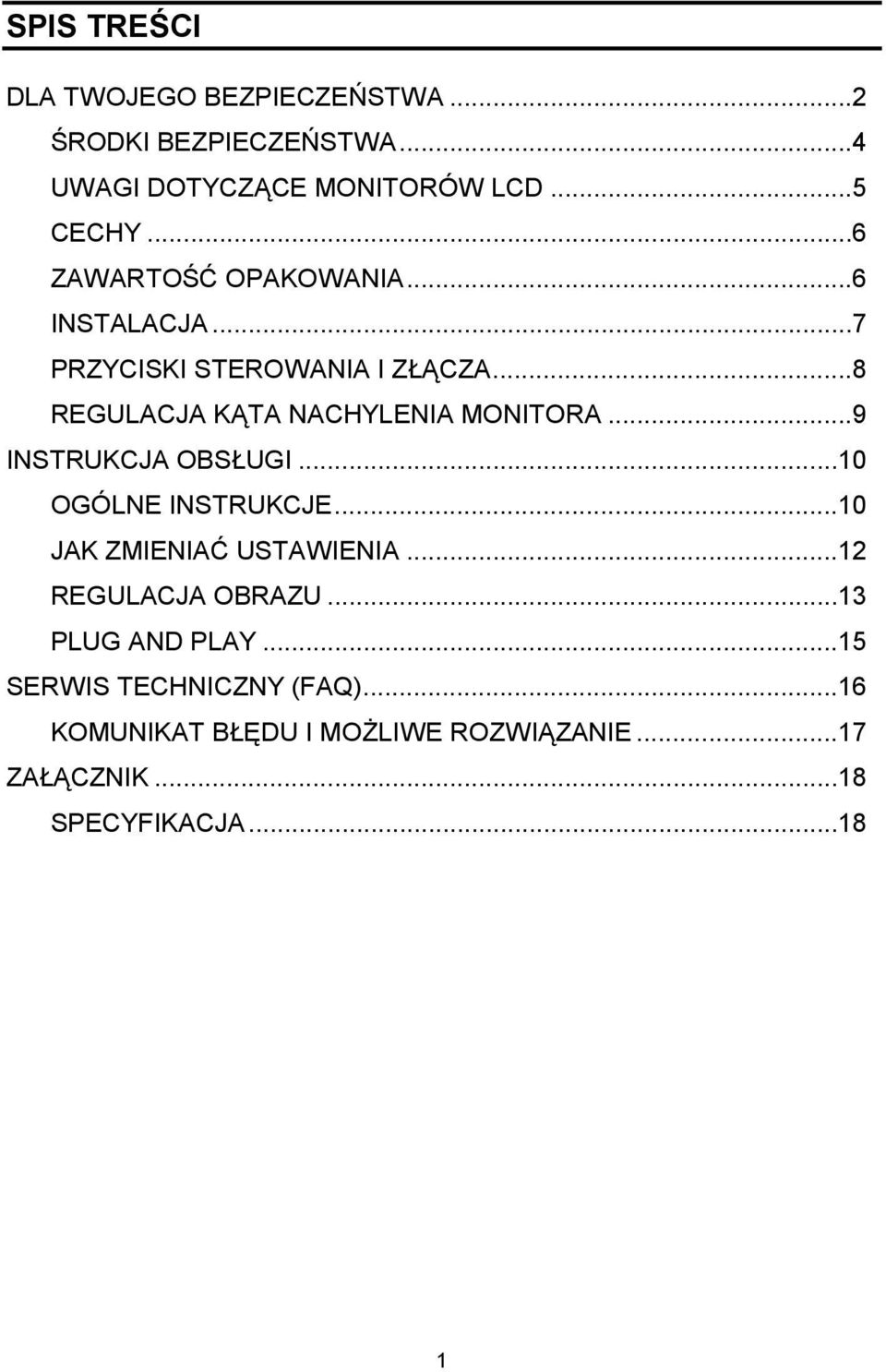

2 SPIS TREŚCI DLA TWOJEGO BEZPIECZEŃSTWA...2 ŚRODKI BEZPIECZEŃSTWA...4 UWAGI DOTYCZĄCE MONITORÓW LCD...5 CECHY...6 ZAWARTOŚĆ OPAKOWANIA...6 INSTALACJA...7 PRZYCISKI STEROWANIA I ZŁĄCZA...8 REGULACJA KĄTA NACHYLENIA MONITORA...9 INSTRUKCJA OBSŁUGI...10 OGÓLNE INSTRUKCJE...10 JAK ZMIENIAĆ USTAWIENIA...12 REGULACJA OBRAZU...13 PLUG AND PLAY...15 SERWIS TECHNICZNY (FAQ)...16 KOMUNIKAT BŁĘDU I MOŻLIWE ROZWIĄZANIE...17 ZAŁĄCZNIK...18 SPECYFIKACJA

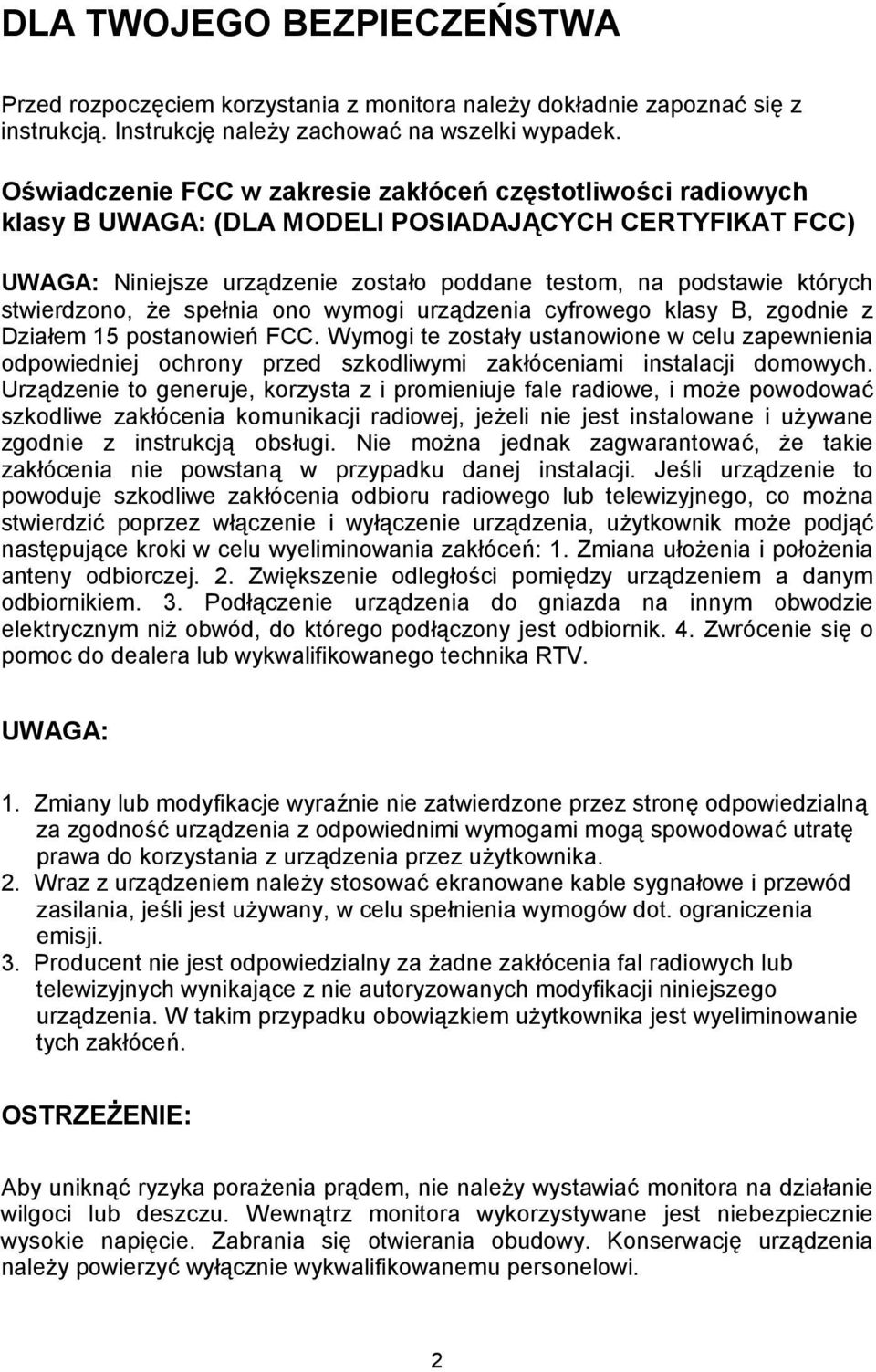

3 DLA TWOJEGO BEZPIECZEŃSTWA Przed rozpoczęciem korzystania z monitora należy dokładnie zapoznać się z instrukcją. Instrukcję należy zachować na wszelki wypadek. Oświadczenie FCC w zakresie zakłóceń częstotliwości radiowych klasy B UWAGA: (DLA MODELI POSIADAJĄCYCH CERTYFIKAT FCC) UWAGA: Niniejsze urządzenie zostało poddane testom, na podstawie których stwierdzono, że spełnia ono wymogi urządzenia cyfrowego klasy B, zgodnie z Działem 15 postanowień FCC. Wymogi te zostały ustanowione w celu zapewnienia odpowiedniej ochrony przed szkodliwymi zakłóceniami instalacji domowych. Urządzenie to generuje, korzysta z i promieniuje fale radiowe, i może powodować szkodliwe zakłócenia komunikacji radiowej, jeżeli nie jest instalowane i używane zgodnie z instrukcją obsługi. Nie można jednak zagwarantować, że takie zakłócenia nie powstaną w przypadku danej instalacji. Jeśli urządzenie to powoduje szkodliwe zakłócenia odbioru radiowego lub telewizyjnego, co można stwierdzić poprzez włączenie i wyłączenie urządzenia, użytkownik może podjąć następujące kroki w celu wyeliminowania zakłóceń: 1. Zmiana ułożenia i położenia anteny odbiorczej. 2. Zwiększenie odległości pomiędzy urządzeniem a danym odbiornikiem. 3. Podłączenie urządzenia do gniazda na innym obwodzie elektrycznym niż obwód, do którego podłączony jest odbiornik. 4. Zwrócenie się o pomoc do dealera lub wykwalifikowanego technika RTV. UWAGA: 1. Zmiany lub modyfikacje wyraźnie nie zatwierdzone przez stronę odpowiedzialną za zgodność urządzenia z odpowiednimi wymogami mogą spowodować utratę prawa do korzystania z urządzenia przez użytkownika. 2. Wraz z urządzeniem należy stosować ekranowane kable sygnałowe i przewód zasilania, jeśli jest używany, w celu spełnienia wymogów dot. ograniczenia emisji. 3. Producent nie jest odpowiedzialny za żadne zakłócenia fal radiowych lub telewizyjnych wynikające z nie autoryzowanych modyfikacji niniejszego urządzenia. W takim przypadku obowiązkiem użytkownika jest wyeliminowanie tych zakłóceń. OSTRZEŻENIE: Aby uniknąć ryzyka porażenia prądem, nie należy wystawiać monitora na działanie wilgoci lub deszczu. Wewnątrz monitora wykorzystywane jest niebezpiecznie wysokie napięcie. Zabrania się otwierania obudowy. Konserwację urządzenia należy powierzyć wyłącznie wykwalifikowanemu personelowi. 2

4 TCO'03 Congratulations! The display you have just purchased carries the TCO 03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment. Some of the features of the TCO 03 Display requirements: Ergonomics Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability. Energy Energy-saving mode after a certain time beneficial both for the user and the environment Electrical safety Emissions Electromagnetic fields Noise emissions Ecology The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO Restrictions on chlorinated and brominated flame retardants and polymers heavy metals such as cadmium, mercury and lead. The requirements included in this label have been developed by TCO Development in cooperation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world. For more information, please visit velopment.com 3

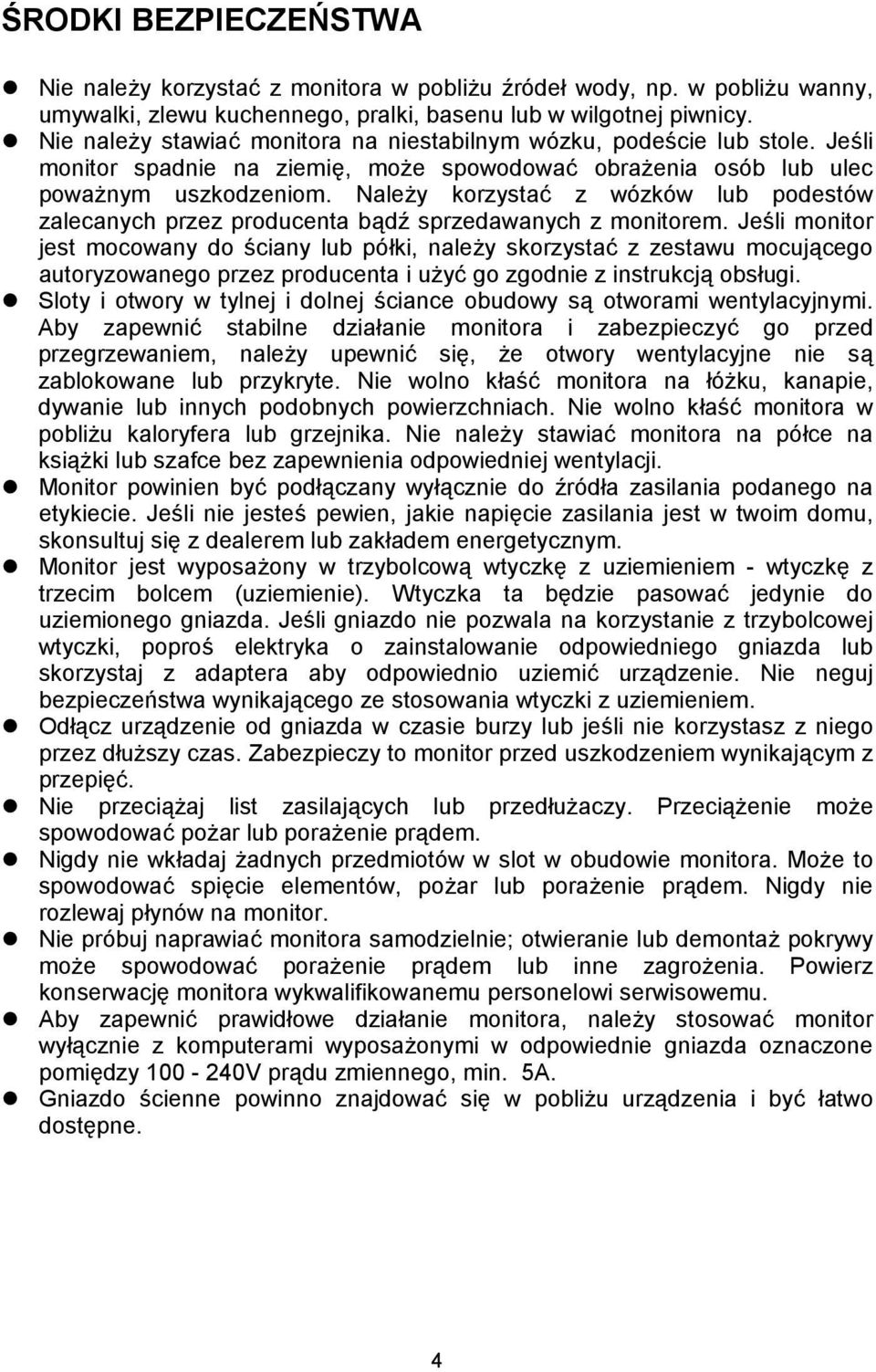

5 ŚRODKI BEZPIECZEŃSTWA Nie należy korzystać z monitora w pobliżu źródeł wody, np. w pobliżu wanny, umywalki, zlewu kuchennego, pralki, basenu lub w wilgotnej piwnicy. Nie należy stawiać monitora na niestabilnym wózku, podeście lub stole. Jeśli monitor spadnie na ziemię, może spowodować obrażenia osób lub ulec poważnym uszkodzeniom. Należy korzystać z wózków lub podestów zalecanych przez producenta bądź sprzedawanych z monitorem. Jeśli monitor jest mocowany do ściany lub półki, należy skorzystać z zestawu mocującego autoryzowanego przez producenta i użyć go zgodnie z instrukcją obsługi. Sloty i otwory w tylnej i dolnej ściance obudowy są otworami wentylacyjnymi. Aby zapewnić stabilne działanie monitora i zabezpieczyć go przed przegrzewaniem, należy upewnić się, że otwory wentylacyjne nie są zablokowane lub przykryte. Nie wolno kłaść monitora na łóżku, kanapie, dywanie lub innych podobnych powierzchniach. Nie wolno kłaść monitora w pobliżu kaloryfera lub grzejnika. Nie należy stawiać monitora na półce na książki lub szafce bez zapewnienia odpowiedniej wentylacji. Monitor powinien być podłączany wyłącznie do źródła zasilania podanego na etykiecie. Jeśli nie jesteś pewien, jakie napięcie zasilania jest w twoim domu, skonsultuj się z dealerem lub zakładem energetycznym. Monitor jest wyposażony w trzybolcową wtyczkę z uziemieniem - wtyczkę z trzecim bolcem (uziemienie). Wtyczka ta będzie pasować jedynie do uziemionego gniazda. Jeśli gniazdo nie pozwala na korzystanie z trzybolcowej wtyczki, poproś elektryka o zainstalowanie odpowiedniego gniazda lub skorzystaj z adaptera aby odpowiednio uziemić urządzenie. Nie neguj bezpieczeństwa wynikającego ze stosowania wtyczki z uziemieniem. Odłącz urządzenie od gniazda w czasie burzy lub jeśli nie korzystasz z niego przez dłuższy czas. Zabezpieczy to monitor przed uszkodzeniem wynikającym z przepięć. Nie przeciążaj list zasilających lub przedłużaczy. Przeciążenie może spowodować pożar lub porażenie prądem. Nigdy nie wkładaj żadnych przedmiotów w slot w obudowie monitora. Może to spowodować spięcie elementów, pożar lub porażenie prądem. Nigdy nie rozlewaj płynów na monitor. Nie próbuj naprawiać monitora samodzielnie; otwieranie lub demontaż pokrywy może spowodować porażenie prądem lub inne zagrożenia. Powierz konserwację monitora wykwalifikowanemu personelowi serwisowemu. Aby zapewnić prawidłowe działanie monitora, należy stosować monitor wyłącznie z komputerami wyposażonymi w odpowiednie gniazda oznaczone pomiędzy V prądu zmiennego, min. 5A. Gniazdo ścienne powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. 4

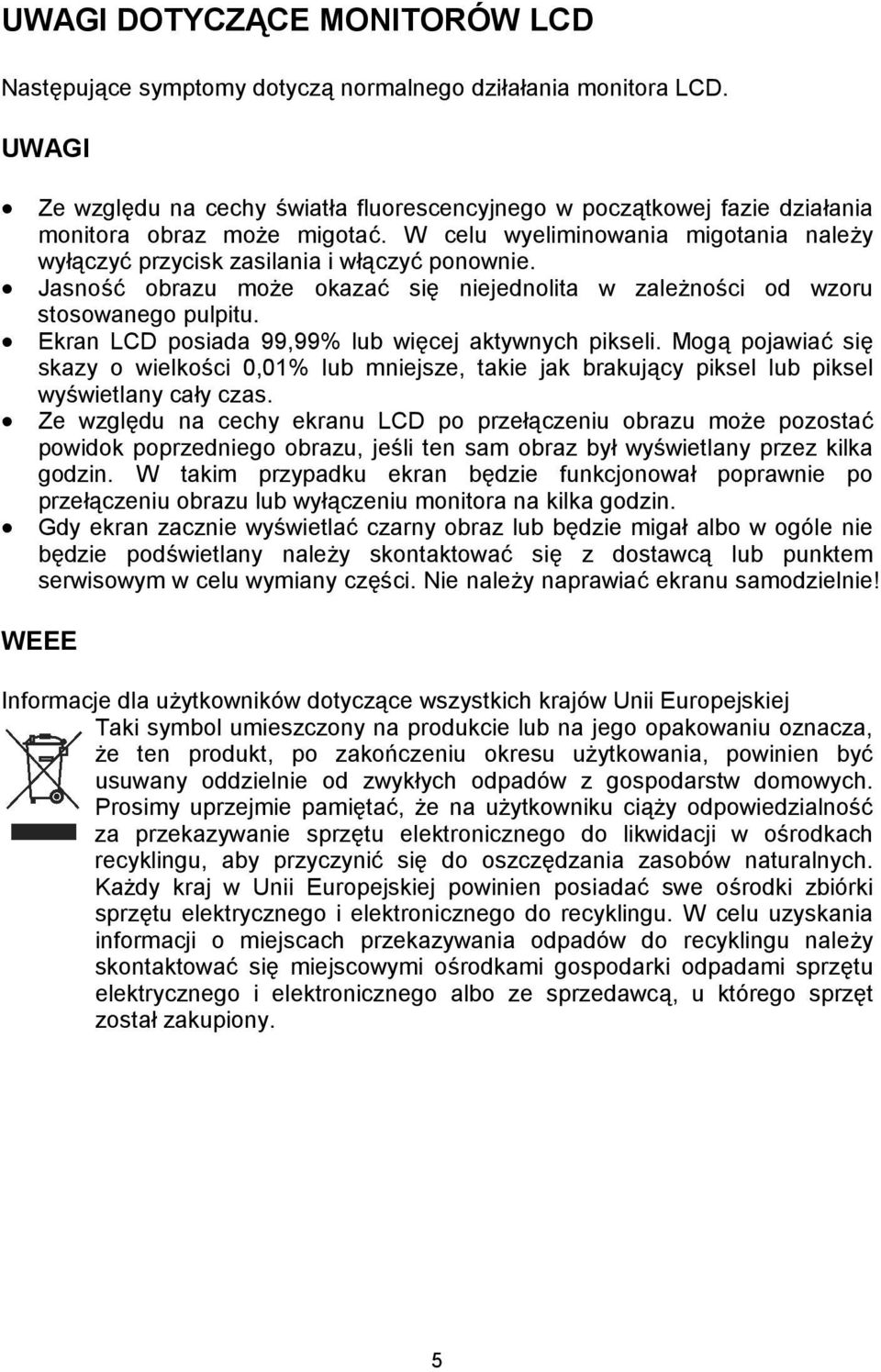

6 UWAGI DOTYCZĄCE MONITORÓW LCD Następujące symptomy dotyczą normalnego dziłałania monitora LCD. UWAGI Ze względu na cechy światła fluorescencyjnego w początkowej fazie działania monitora obraz może migotać. W celu wyeliminowania migotania należy wyłączyć przycisk zasilania i włączyć ponownie. Jasność obrazu może okazać się niejednolita w zależności od wzoru stosowanego pulpitu. Ekran LCD posiada 99,99% lub więcej aktywnych pikseli. Mogą pojawiać się skazy o wielkości 0,01% lub mniejsze, takie jak brakujący piksel lub piksel wyświetlany cały czas. Ze względu na cechy ekranu LCD po przełączeniu obrazu może pozostać powidok poprzedniego obrazu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku ekran będzie funkcjonował poprawnie po przełączeniu obrazu lub wyłączeniu monitora na kilka godzin. Gdy ekran zacznie wyświetlać czarny obraz lub będzie migał albo w ogóle nie będzie podświetlany należy skontaktować się z dostawcą lub punktem serwisowym w celu wymiany części. Nie należy naprawiać ekranu samodzielnie! WEEE Informacje dla użytkowników dotyczące wszystkich krajów Unii Europejskiej Taki symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że ten produkt, po zakończeniu okresu użytkowania, powinien być usuwany oddzielnie od zwykłych odpadów z gospodarstw domowych. Prosimy uprzejmie pamiętać, że na użytkowniku ciąży odpowiedzialność za przekazywanie sprzętu elektronicznego do likwidacji w ośrodkach recyklingu, aby przyczynić się do oszczędzania zasobów naturalnych. Każdy kraj w Unii Europejskiej powinien posiadać swe ośrodki zbiórki sprzętu elektrycznego i elektronicznego do recyklingu. W celu uzyskania informacji o miejscach przekazywania odpadów do recyklingu należy skontaktować się miejscowymi ośrodkami gospodarki odpadami sprzętu elektrycznego i elektronicznego albo ze sprzedawcą, u którego sprzęt został zakupiony. 5

7 ZANIM ZACZNIESZ KORZYSTAĆ Z MONITORA CECHY 48 cm (19 ) Monitor kolorowy LCD TFT 55.8 cm (22 ) Monitor kolorowy LCD TFT Wyraźny, czysty obraz w systemach Windows i MAC. Zalecana Rozdzielczość: 1440 X 60 Hz (19 ) Zalecana Rozdzielczość: 1680 X 60 Hz (22 ) ZAWARTOŚĆ OPAKOWANIA Opakowanie produktu powinno zawierać: H-W22 H-W22S H-W19 H-W19D Monitor LCD Monitor LCD Monitor LCD Monitor LCD Podręcznik Użytkownika Przewód zasilania Kabel D-SUB Kabel DVI Kabel audio Podstawa Skrócony Przewodnik Podręcznik Użytkownika Przewód zasilania Kabel D-SUB Kabel audio Podstawa Skrócony Przewodnik Podręcznik Użytkownika Przewód zasilania Kabel D-SUB Kabel audio Podstawa Skrócony Przewodnik Podręcznik Użytkownika Przewód zasilania Kabel D-SUB Kabel DVI Kabel audio Podstawa Skrócony Przewodnik 6

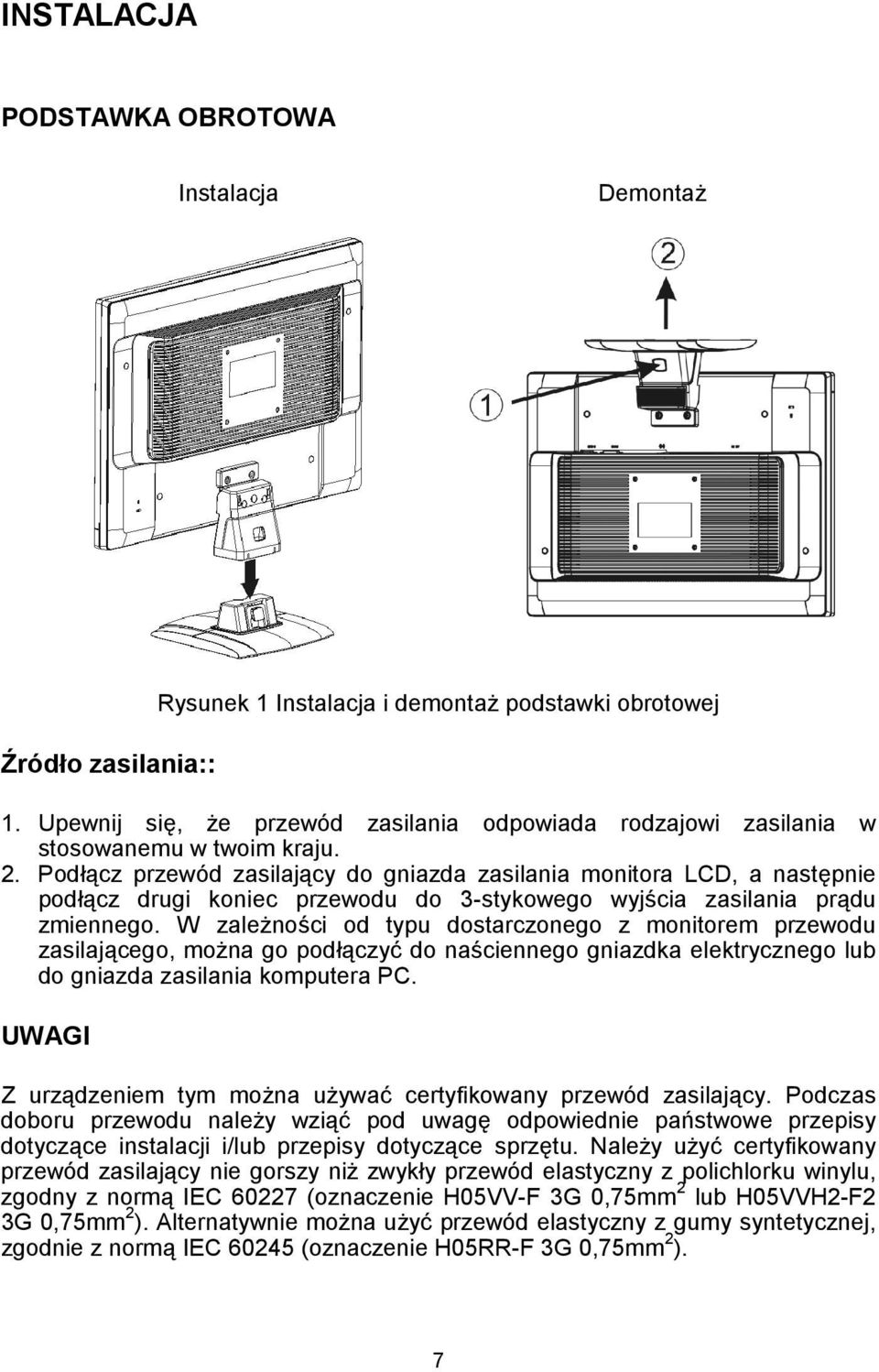

8 INSTALACJA PODSTAWKA OBROTOWA Instalacja Demontaż Źródło zasilania:: Rysunek 1 Instalacja i demontaż podstawki obrotowej 1. Upewnij się, że przewód zasilania odpowiada rodzajowi zasilania w stosowanemu w twoim kraju. 2. Podłącz przewód zasilający do gniazda zasilania monitora LCD, a następnie podłącz drugi koniec przewodu do 3-stykowego wyjścia zasilania prądu zmiennego. W zależności od typu dostarczonego z monitorem przewodu zasilającego, można go podłączyć do naściennego gniazdka elektrycznego lub do gniazda zasilania komputera PC. UWAGI Z urządzeniem tym można używać certyfikowany przewód zasilający. Podczas doboru przewodu należy wziąć pod uwagę odpowiednie państwowe przepisy dotyczące instalacji i/lub przepisy dotyczące sprzętu. Należy użyć certyfikowany przewód zasilający nie gorszy niż zwykły przewód elastyczny z polichlorku winylu, zgodny z normą IEC (oznaczenie H05VV-F 3G 0,75mm 2 lub H05VVH2-F2 3G 0,75mm 2 ). Alternatywnie można użyć przewód elastyczny z gumy syntetycznej, zgodnie z normą IEC (oznaczenie H05RR-F 3G 0,75mm 2 ). 7

9 PRZYCISKI STEROWANIA I ZŁĄCZA Podłączenie kabli Podłączenie kabla D-SUB: Podłącz jeden koniec kabla D-SUB do gniazda VGA Port (Port VGA) monitora LCD, a drugi koniec do portu VGA komputera i dokręć dwie śruby na złączu kabla. Podłączenie przewodu zasilającego: Podłącz przewód zasilający prądu zmiennego. Podłączenie kabla DVI (DVI dla H-W22 / H-W19D): Podłącz 24-pinowe złącze kabla DVI do złącza z tyłu monitora, a drugie złącze podłącz do portu DVI komputera. Podłączenie Kabel audio: Podłącz kabel audio pomiędzy wejściem audio monitora a wyjściem audio komputera (port oznaczony kolorem zielonym). Ostrzeżenie: Jeśli gniazdo zasilania nie jest uziemione (z trzema kołkami) należy zainstalować właściwy adapter uziemienia (niedostarczony). Rysunek 2 Podłączanie przewodów 1. Gniazdo zasilania prądu zmiennego 2. Wejście audio komputera 3. Port DVI (dla H-W22/ H-W19D) 4. Port VGA 8

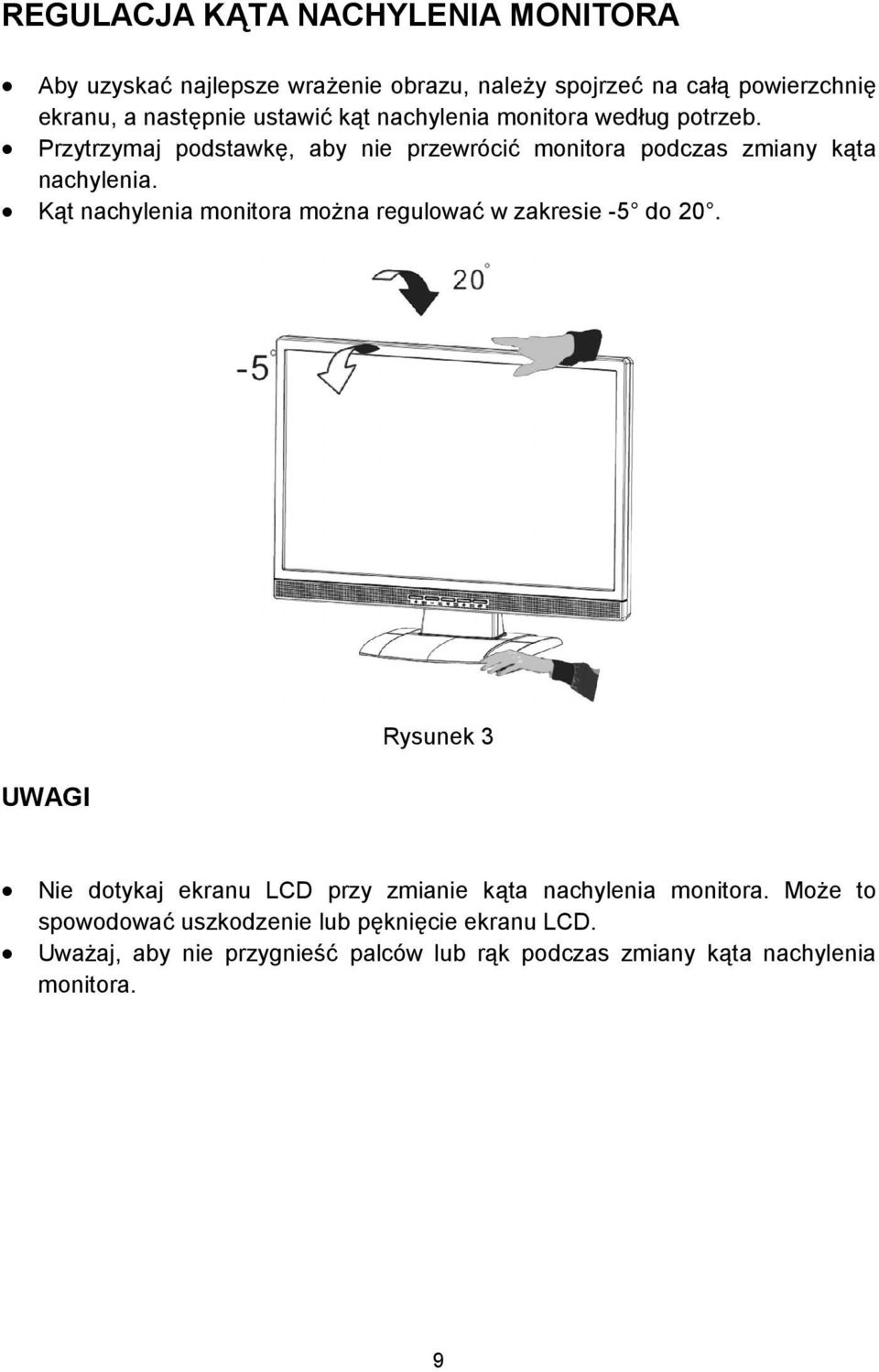

10 REGULACJA KĄTA NACHYLENIA MONITORA Aby uzyskać najlepsze wrażenie obrazu, należy spojrzeć na całą powierzchnię ekranu, a następnie ustawić kąt nachylenia monitora według potrzeb. Przytrzymaj podstawkę, aby nie przewrócić monitora podczas zmiany kąta nachylenia. Kąt nachylenia monitora można regulować w zakresie -5 do 20. UWAGI Rysunek 3 Nie dotykaj ekranu LCD przy zmianie kąta nachylenia monitora. Może to spowodować uszkodzenie lub pęknięcie ekranu LCD. Uważaj, aby nie przygnieść palców lub rąk podczas zmiany kąta nachylenia monitora. 9

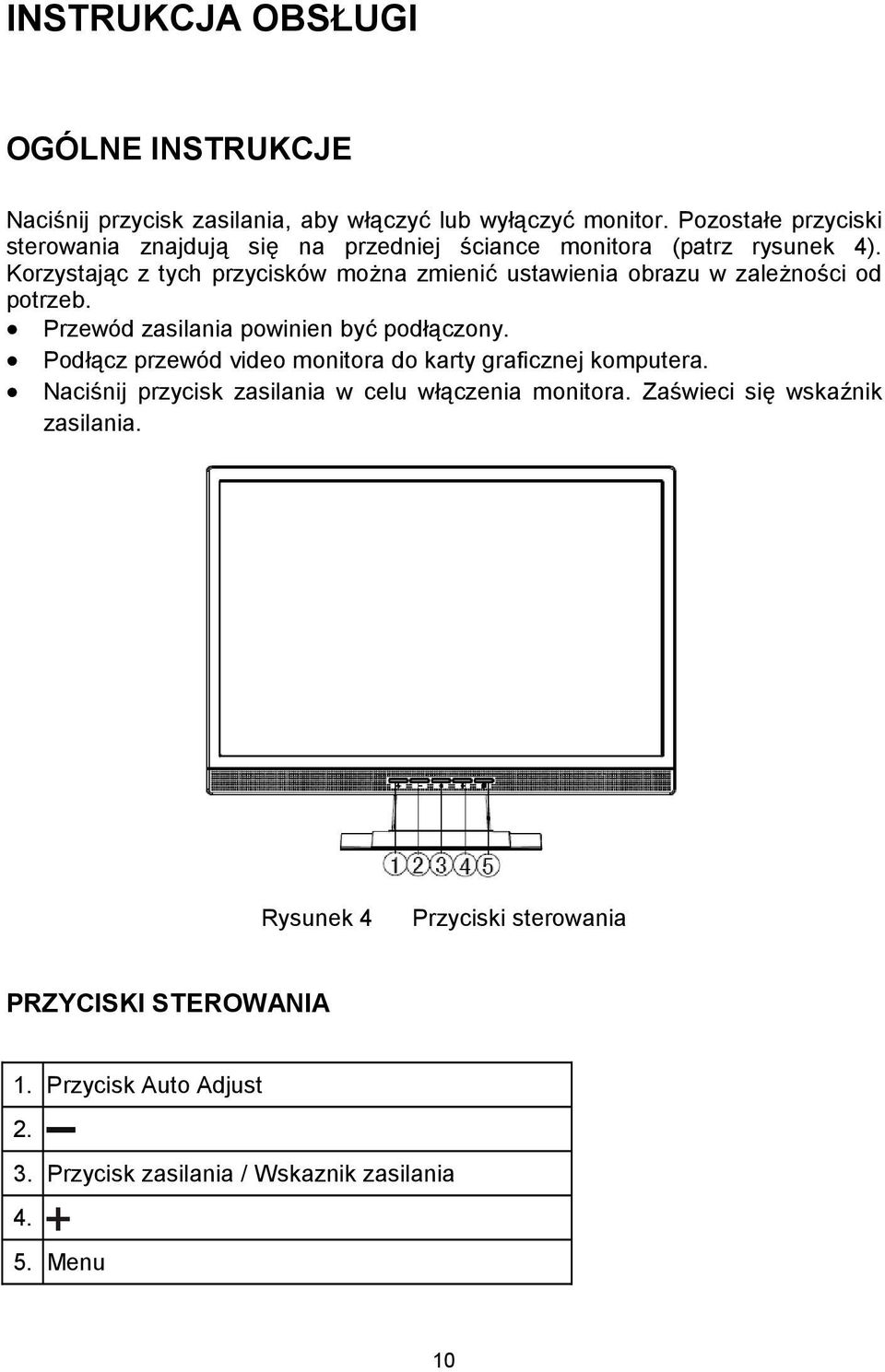

11 INSTRUKCJA OBSŁUGI OGÓLNE INSTRUKCJE Naciśnij przycisk zasilania, aby włączyć lub wyłączyć monitor. Pozostałe przyciski sterowania znajdują się na przedniej ściance monitora (patrz rysunek 4). Korzystając z tych przycisków można zmienić ustawienia obrazu w zależności od potrzeb. Przewód zasilania powinien być podłączony. Podłącz przewód video monitora do karty graficznej komputera. Naciśnij przycisk zasilania w celu włączenia monitora. Zaświeci się wskaźnik zasilania. Rysunek 4 Przyciski sterowania PRZYCISKI STEROWANIA 1. Przycisk Auto Adjust Przycisk zasilania / Wskaznik zasilania Menu 10

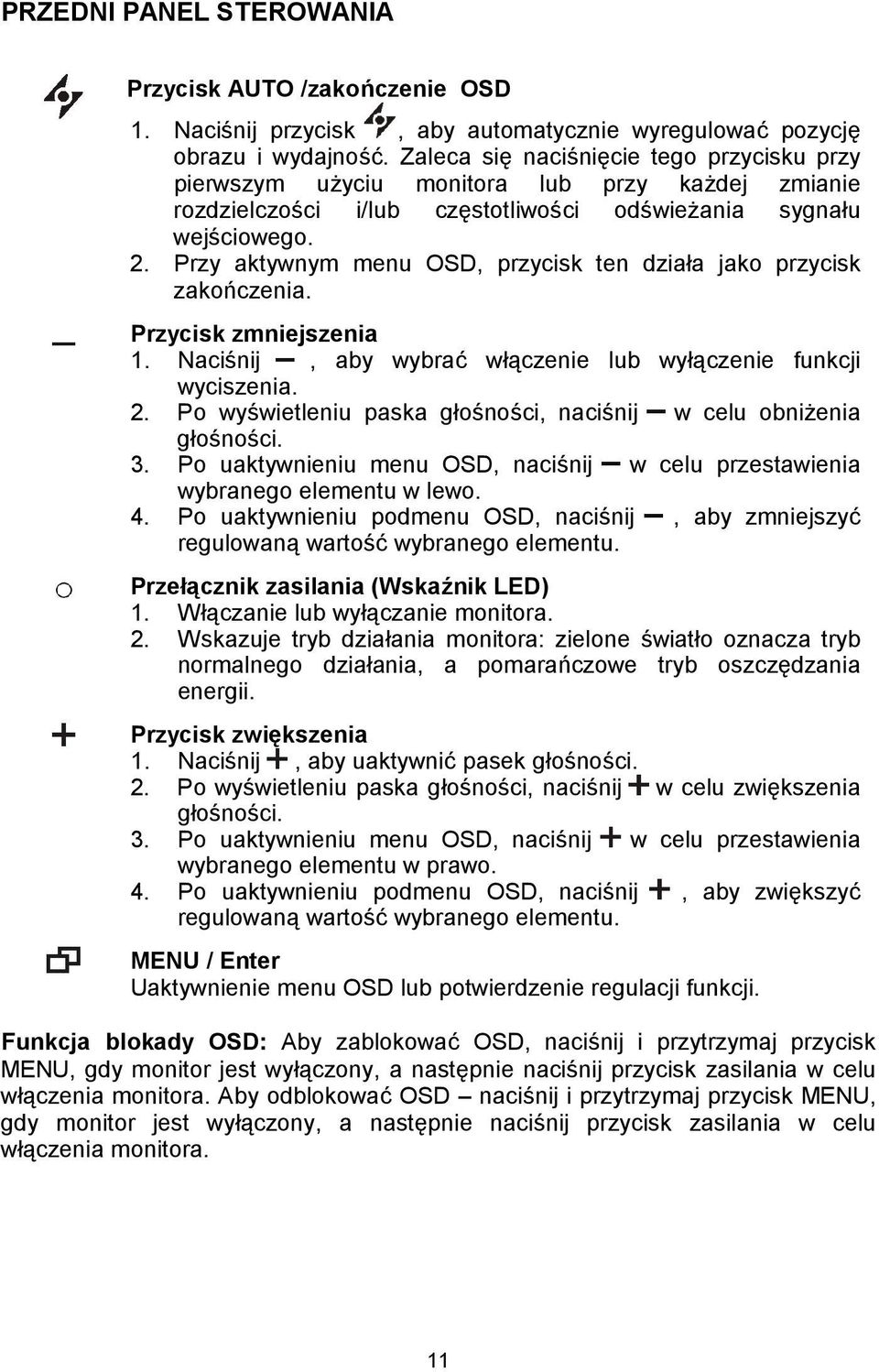

12 PRZEDNI PANEL STEROWANIA Przycisk AUTO /zakończenie OSD 1. Naciśnij przycisk, aby automatycznie wyregulować pozycję obrazu i wydajność. Zaleca się naciśnięcie tego przycisku przy pierwszym użyciu monitora lub przy każdej zmianie rozdzielczości i/lub częstotliwości odświeżania sygnału wejściowego. 2. Przy aktywnym menu OSD, przycisk ten działa jako przycisk zakończenia. Przycisk zmniejszenia 1. Naciśnij, aby wybrać włączenie lub wyłączenie funkcji wyciszenia. 2. Po wyświetleniu paska głośności, naciśnij w celu obniżenia głośności. 3. Po uaktywnieniu menu OSD, naciśnij w celu przestawienia wybranego elementu w lewo. 4. Po uaktywnieniu podmenu OSD, naciśnij, aby zmniejszyć regulowaną wartość wybranego elementu. Przełącznik zasilania (Wskaźnik LED) 1. Włączanie lub wyłączanie monitora. 2. Wskazuje tryb działania monitora: zielone światło oznacza tryb normalnego działania, a pomarańczowe tryb oszczędzania energii. Przycisk zwiększenia 1. Naciśnij, aby uaktywnić pasek głośności. 2. Po wyświetleniu paska głośności, naciśnij w celu zwiększenia głośności. 3. Po uaktywnieniu menu OSD, naciśnij w celu przestawienia wybranego elementu w prawo. 4. Po uaktywnieniu podmenu OSD, naciśnij, aby zwiększyć regulowaną wartość wybranego elementu. MENU / Enter Uaktywnienie menu OSD lub potwierdzenie regulacji funkcji. Funkcja blokady OSD: Aby zablokować OSD, naciśnij i przytrzymaj przycisk MENU, gdy monitor jest wyłączony, a następnie naciśnij przycisk zasilania w celu włączenia monitora. Aby odblokować OSD naciśnij i przytrzymaj przycisk MENU, gdy monitor jest wyłączony, a następnie naciśnij przycisk zasilania w celu włączenia monitora. 11

13 UWAGI Nie instaluj monitora w pobliżu źródeł ciepła, takich jak grzejniki lub przewody wentylacyjne. Nie wystawiaj monitora na bezpośrednie działanie promieni słonecznych, nadmiernych ilości kurzu lub wibracje i wstrząsy mechaniczne. Zachowaj oryginalne opakowanie, ponieważ może przydać się przy przewożeniu monitora. Dla zachowania maksimum bezpieczeństwa należy zapakować monitor w taki sposób, w jaki został zapakowany fabrycznie. Aby zachować oryginalny wygląd monitora, należy od czasu do czasu oczyścić go przy pomocy miękkiej szmatki. Uporczywe plamy można usunąć przy pomocy szmatki lekko zwilżonej łagodnym roztworem detergentu. Nie wolno stosować silnych rozpuszczalników, ponieważ mogą one uszkodzić obudowę. Zawsze przed czyszczeniem należy odłączać monitor od zasilania. JAK ZMIENIAĆ USTAWIENIA 1. Naciśnij, aby uaktywnić okno OSD (Rysunek 5).. 2. Naciśnij lub w celu nawigacji pomiędzy funkcjami. Po podświetleniu wymaganej funkcji, naciśnij w celu uaktywnienia jej. Jeśli wybrana funkcja posiada podmenu, ponownie naciśnij albo w celu nawigacji pomiędzy funkcjami podmenu. Po podświetleniu wymaganej funkcji, naciśnij w celu jej uaktywnienia. 3. Naciśnij lub, aby zmienić ustawienia wybranej funkcji. 4. Aby opuścić ustawienia, wybierz. W celu regulacji dowolnej, innej funkcji, powtórz czynności 2-3. Rysunek 5 Menu OSD 12

14 REGULACJA OBRAZU Opis ikon funkcji OSD Element ikona menu głównego Element podmenu Opis Jasność Wybór opcji Jasność w menu OSD. Kontrast Wybór opcji Kontrast w menu OSD. Pozycja pozioma Wybór opcji Pozycja pozioma w menu OSD. Pozycja pionowa Wybór opcji Pozycja pionowa w menu OSD. Ostrość Wybór funkcji Ostrość w celu regulacji ostrości wyświetlania. Przezroczysto ść OSD Faza Zegar Temperatura barwowa srgb Użytkownika Automatyczny kolor Wybór opcji Przezroczystość OSD w menu OSD w celu dopasowania przezroczystości okna OSD. Wybór opcji Faza w menu OSD w celu modyfikacji zniekształcenia sygnału video. Wybór opcji Zegar w menu OSD w celu modyfikacji zniekształcenia sygnału video. Wybór opcji 9300 w części temperatury barwowej. Wybór opcji 6500 w części temperatury barwowej. Wybór opcji 5400 w części temperatury barwowej. Wybór opcji srgb w części temperatury barwowej. Wybór opcji UŻYTKOWNIKA w części temperatury barwowej. Wybór opcji AUTOMATYCZNE KOLORY w części temperatury barwowej. 13

15 Element Pozycja pozioma OSD Pozycja pionowa OSD ikona menu głównego Element podmenu Opis Regulacja poziomej pozycji OSD. Regulacja pionowej pozycji OSD. Tekst/Grafika Ustawienie trybu Tekst/Grafika. Narzędzia Przywróć Język Informacje DDC/CI 16:9 / 4:3 Tak Nie Pokazuje informacje dotyczące głównego obrazu i obrazów pomocniczych. Włączenie/wyłączenie obsługi DDC/CI. Wybierać szeroki albo wzorzec układ graficzny. Reset menu do wartości domyślnych. Nie wykonanie funkcji reset, powrót do menu głównego. Ustawienie języka OSD. Auto. Wybor sygn. we. D-SUB DVI * Automatyczna regulacja Wybór sygnału wejścia ze źródła analogowego. Wybór sygnału wejścia ze źródła cyfrowego. Automatyczna regulacja obrazu do ustawień domyślnych. Wyjście Tak Nie Wybierz Tak w celu opuszczenia menu. Wybierz Nie, aby pozostać w menu. * DVI dla H-W22 / H-W19D 14

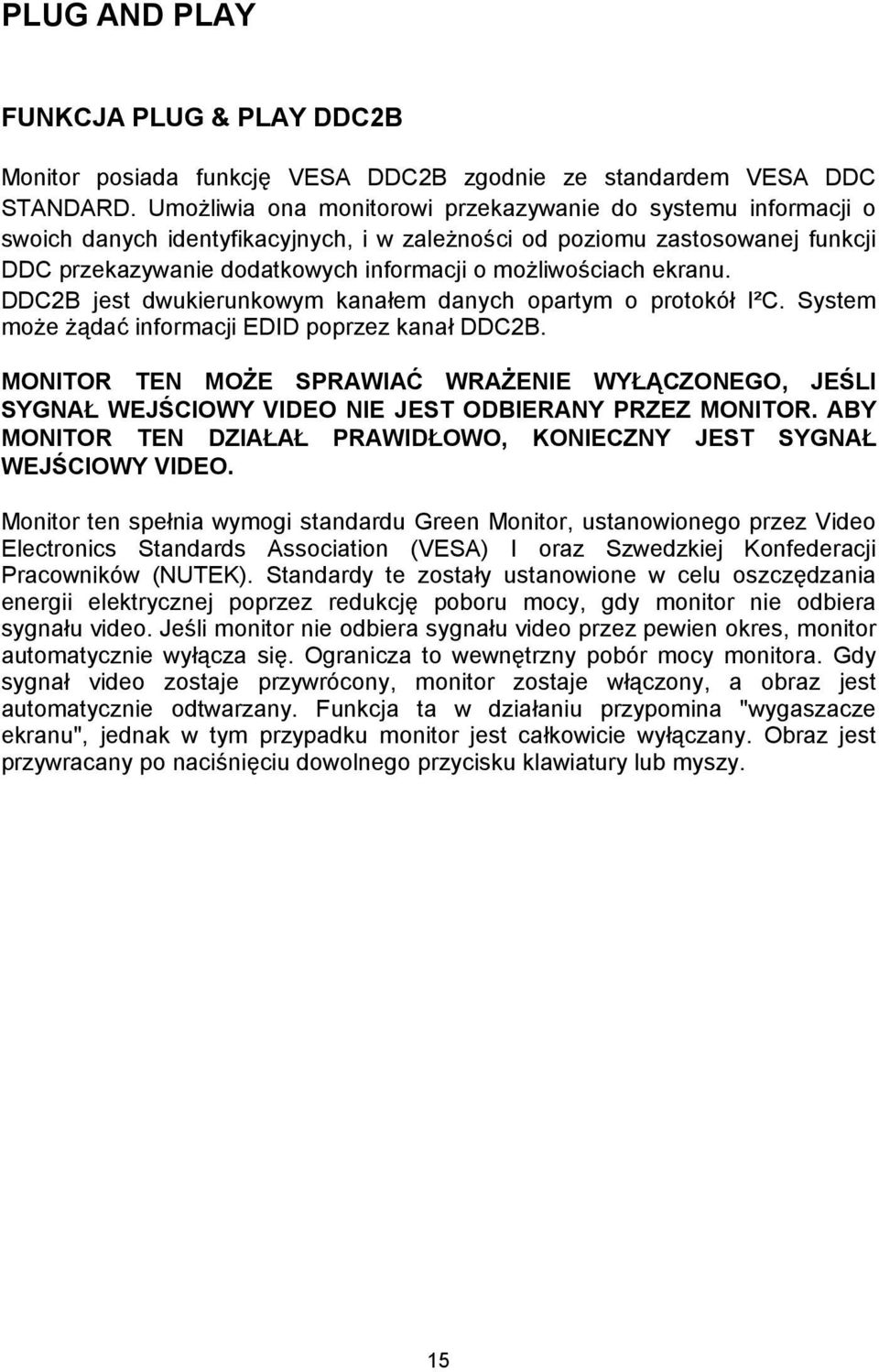

16 PLUG AND PLAY FUNKCJA PLUG & PLAY DDC2B Monitor posiada funkcję VESA DDC2B zgodnie ze standardem VESA DDC STANDARD. Umożliwia ona monitorowi przekazywanie do systemu informacji o swoich danych identyfikacyjnych, i w zależności od poziomu zastosowanej funkcji DDC przekazywanie dodatkowych informacji o możliwościach ekranu. DDC2B jest dwukierunkowym kanałem danych opartym o protokół I²C. System może żądać informacji EDID poprzez kanał DDC2B. MONITOR TEN MOŻE SPRAWIAĆ WRAŻENIE WYŁĄCZONEGO, JEŚLI SYGNAŁ WEJŚCIOWY VIDEO NIE JEST ODBIERANY PRZEZ MONITOR. ABY MONITOR TEN DZIAŁAŁ PRAWIDŁOWO, KONIECZNY JEST SYGNAŁ WEJŚCIOWY VIDEO. Monitor ten spełnia wymogi standardu Green Monitor, ustanowionego przez Video Electronics Standards Association (VESA) I oraz Szwedzkiej Konfederacji Pracowników (NUTEK). Standardy te zostały ustanowione w celu oszczędzania energii elektrycznej poprzez redukcję poboru mocy, gdy monitor nie odbiera sygnału video. Jeśli monitor nie odbiera sygnału video przez pewien okres, monitor automatycznie wyłącza się. Ogranicza to wewnętrzny pobór mocy monitora. Gdy sygnał video zostaje przywrócony, monitor zostaje włączony, a obraz jest automatycznie odtwarzany. Funkcja ta w działaniu przypomina "wygaszacze ekranu", jednak w tym przypadku monitor jest całkowicie wyłączany. Obraz jest przywracany po naciśnięciu dowolnego przycisku klawiatury lub myszy. 15

17 SERWIS TECHNICZNY (FAQ) Problem i pytanie Wskaźnik zasilania nie świeci się Brak funkcji Plug & Play Obraz jest niewyraźny Obraz skacze lub faluje Wskaźnik zasilania jest Pomarańczowy lecz nie ma obrazu Brak jednego z kolorów podstawowych (CZERWIENI, ZIELENI lub NIEBIESKIEGO) Pozycja lub wymiary obrazu są nieprawidłowe. Kolory są błędnie wyświetlane (Zielony) Słaba jasność lub kontrast Możliwe rozwiązanie *Sprawdź, czy przycisk zasilania jest w pozycji ON *Sprawdź, czy przewód zasilania jest podłączony *Sprawdź, czy komputer PC jest zgodnyze standardem Plug & Play. *Sprawdź, czy karta graficzna jest zgodna ze standardem Plug & Play. *Sprawdź, czy któryś bolec złącza D-15 przewodu video nie jest zgięty. *Wyreguluj ustawienia kontrastu i jasności obrazu. * Przesuń urządzenia elektryczne mogące powodować zakłócenia elektryczne. *Przycisk zasilania komputera powinien być w pozycji ON. *Karta graficzna powinna być dokładnie wciśnięta w slot. *Upewnij się, czy przewód video monitora jest prawidłowo podłączony do komputera. *Sprawdź przewód video monitora i upewnij się, że żaden z bolców nie jest zgięty. *Sprawdź przewód video monitora i upewnij się, że żaden z bolców złącza nie jest zgięty. *Naciśnij przycisk w celu automatycznej regulacji pozycji obrazu i wydajności. *Wyreguluj poziom barw RGB lub wybierz inną temperaturę kolorów. *Przy obniżeniu jasności ekranu przy dłuższym używaniu monitora i pogorszeniu działania monitora należy go dostarczyć do autoryzowanego serwisu w celu naprawy. 16

18 KOMUNIKAT BŁĘDU I MOŻLIWE ROZWIĄZANIE PRZEWÓD NIE PODŁĄCZONY : 1. Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. Jeśli złącze jest obluzowane, dokręć śruby złącza. 2. Sprawdź, czy nie są uszkodzone szpilki złącza kabla sygnałowego. SYGNAŁ WEJŚCIOWY NIEPRAWIDŁOWY Komputer został ustawiony na niewłaściwy tryb wyświetlania. Ustaw komputer na tryb wyświetlania podany w następującej tabeli. 17

19 ZAŁĄCZNIK SPECYFIKACJA H-W19 / H-W19D H-W22 / H-W22S Charakterystyki elektryczne Rozmiar ekranu 48cm 55.8cm Format pikseli 1440X900@60Hz 1680x1050@60Hz Analogowy Częstotliwość pozioma Częstotliwość pionowa 24kHz 83kHz 50Hz 75Hz 24kHz 83kHz 50Hz 75Hz Cyfrowy Częstotliwość pozioma 24kHz 83kHz 24kHz 83kHz Częstotliwość pionowa 50Hz 75Hz 50Hz 75Hz Zasilanie Zużycie energii 100~240VAC, 47~63Hz 42W (Zał) 2W (uśpienie) 1W (Wył) 100~240VAC, 47~63Hz 48W (Zał) 2W (uśpienie) 1W (Wył) Audio 1W 2W Charakterystyki fizyczne Wymiary (W) x (H) x (D) mm 505.8x404.6x210.6 mm masa (N. W.) 3.9kg 4.9kg Kąt nachylenia -5 ~ 20 * DVI dla H-W22 / H-W19D 18
