Chroń swoje sny INTROX IIN-3104

Wielkość: px
Rozpocząć pokaz od strony:

Download "Chroń swoje sny INTROX IIN-3104"

Transkrypt

1 Chroń swoje sny INTROX IIN-3104 Podręcznik Użytkownika

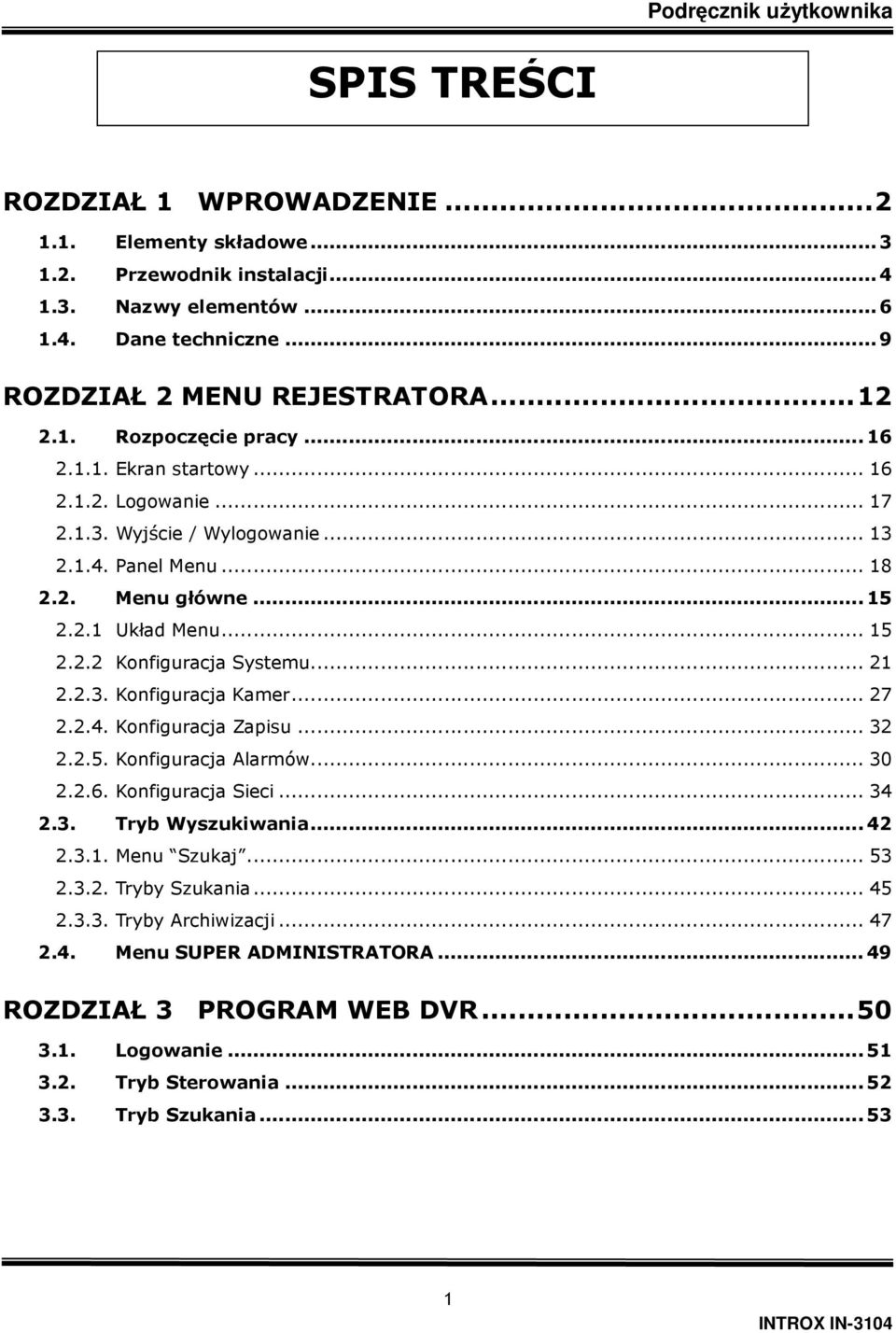

2 SPIS TREŚCI ROZDZIAŁ 1 WPROWADZENIE Elementy składowe Przewodnik instalacji Nazwy elementów Dane techniczne...9 ROZDZIAŁ 2 MENU REJESTRATORA Rozpoczęcie pracy Ekran startowy Logowanie Wyjście / Wylogowanie Panel Menu Menu główne Układ Menu Konfiguracja Systemu Konfiguracja Kamer Konfiguracja Zapisu Konfiguracja Alarmów Konfiguracja Sieci Tryb Wyszukiwania Menu Szukaj Tryby Szukania Tryby Archiwizacji Menu SUPER ADMINISTRATORA...49 ROZDZIAŁ 3 PROGRAM WEB DVR Logowanie Tryb Sterowania Tryb Szukania

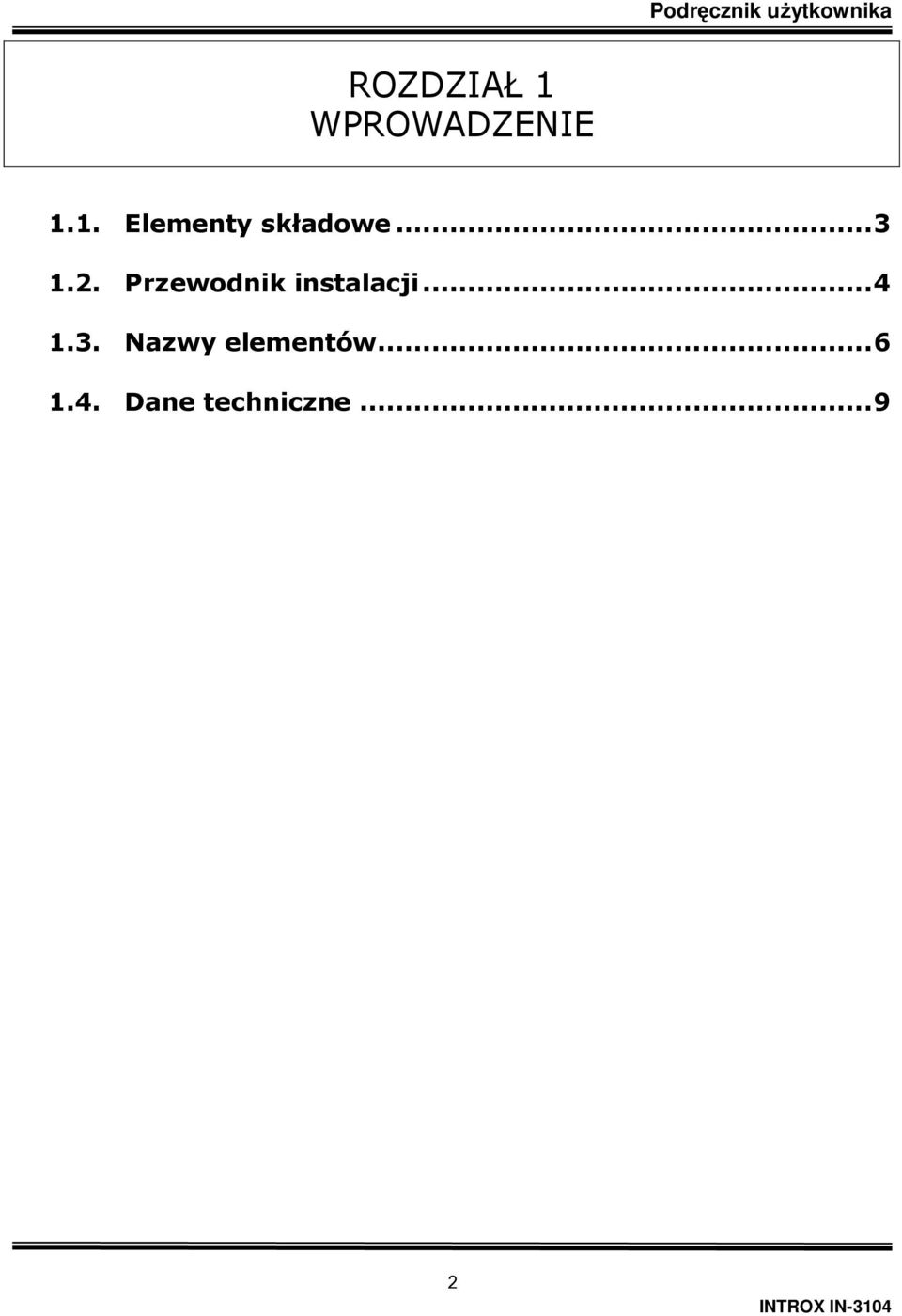

3 ROZDZIAŁ 1 WPROWADZENIE 1.1. Elementy składowe Przewodnik instalacji Nazwy elementów Dane techniczne...9 2

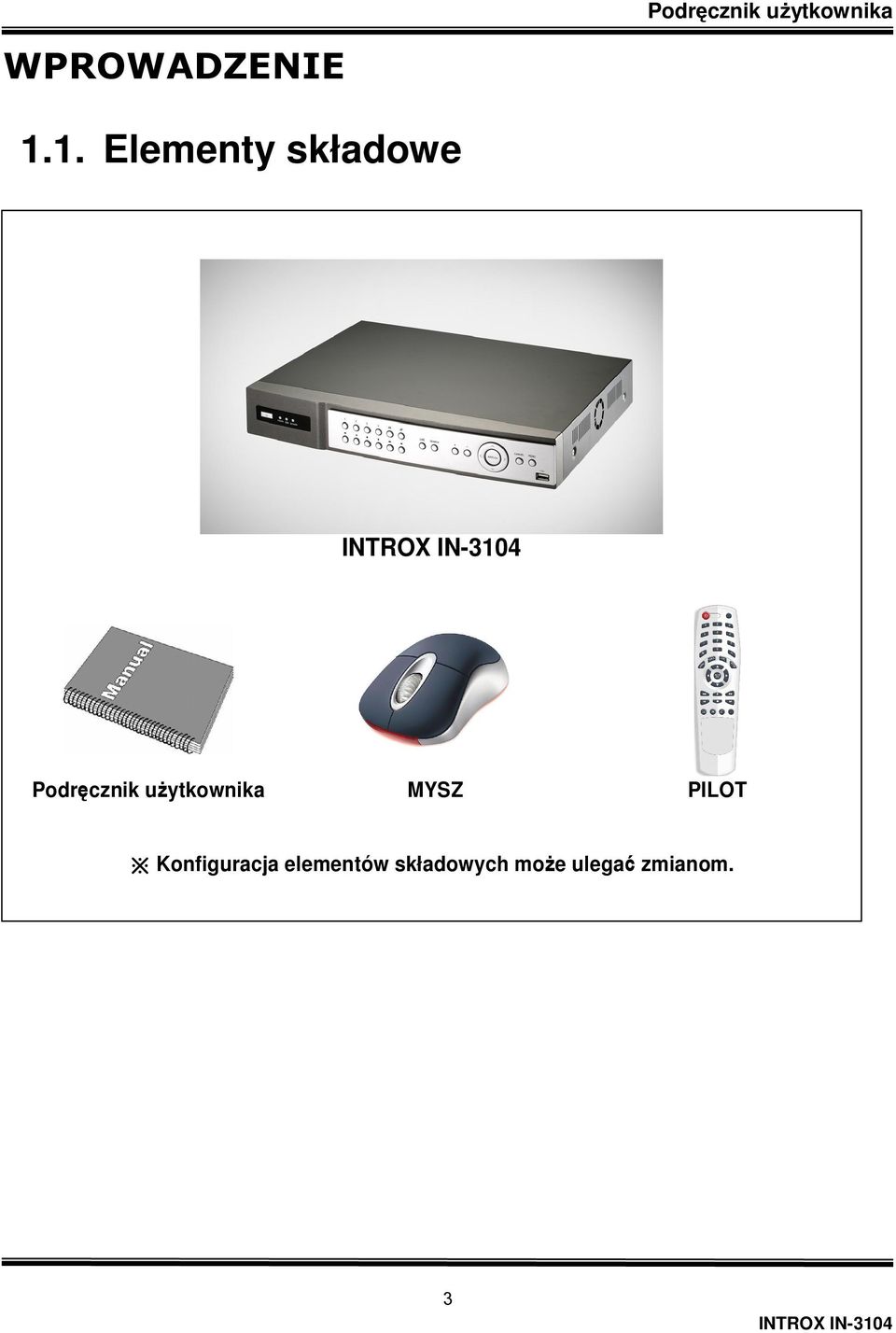

4 WPROWADZENIE 1.1. Elementy składowe Podręcznik użytkownika MYSZ PILOT Konfiguracja elementów składowych może ulegać zmianom. 3

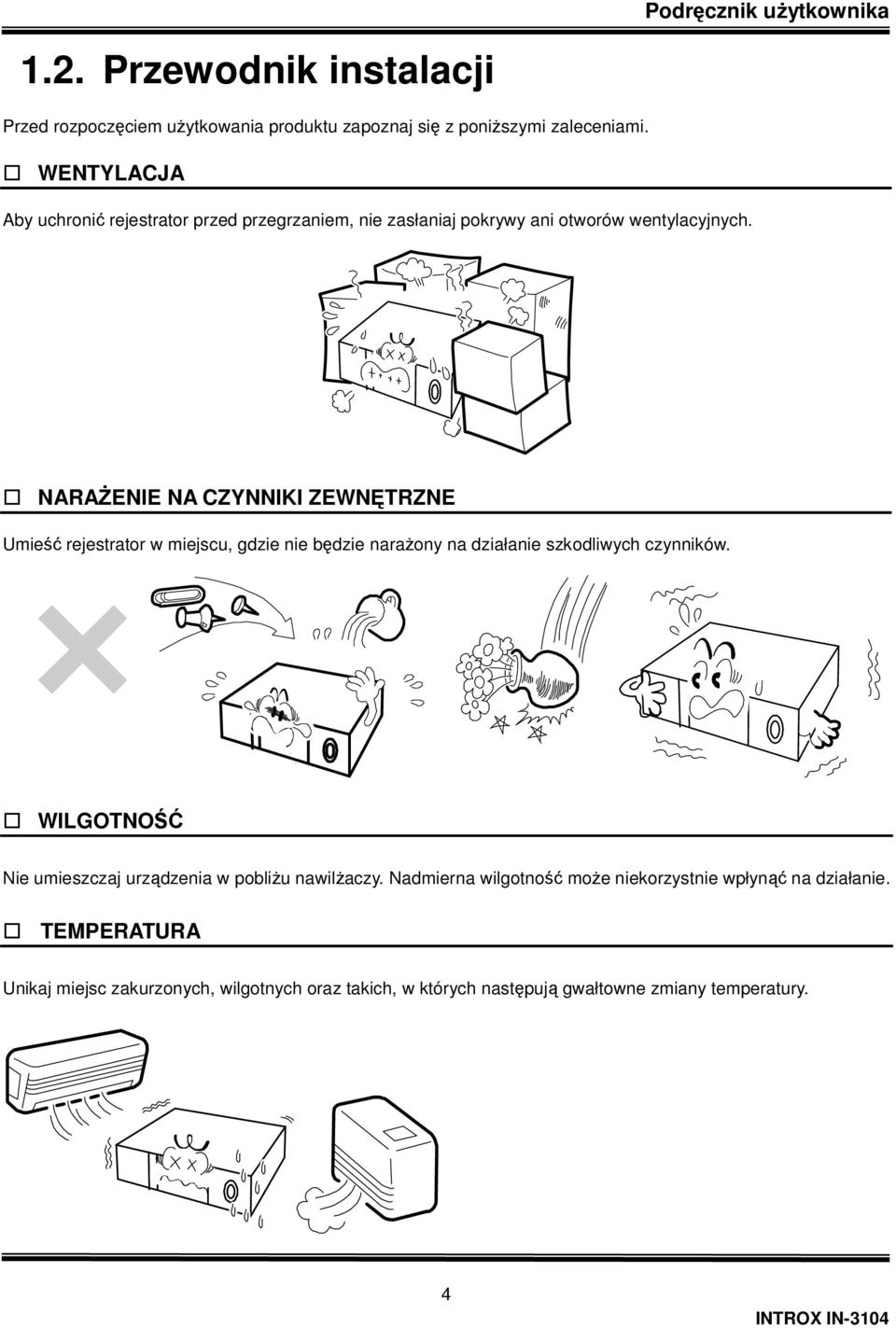

5 1.2. Przewodnik instalacji Przed rozpoczęciem użytkowania produktu zapoznaj się z poniższymi zaleceniami. WENTYLACJA Aby uchronić rejestrator przed przegrzaniem, nie zasłaniaj pokrywy ani otworów wentylacyjnych. NARAŻENIE NA CZYNNIKI ZEWNĘTRZNE Umieść rejestrator w miejscu, gdzie nie będzie narażony na działanie szkodliwych czynników. WILGOTNOŚĆ Nie umieszczaj urządzenia w pobliżu nawilżaczy. Nadmierna wilgotność może niekorzystnie wpłynąć na działanie. TEMPERATURA Unikaj miejsc zakurzonych, wilgotnych oraz takich, w których następują gwałtowne zmiany temperatury. 4

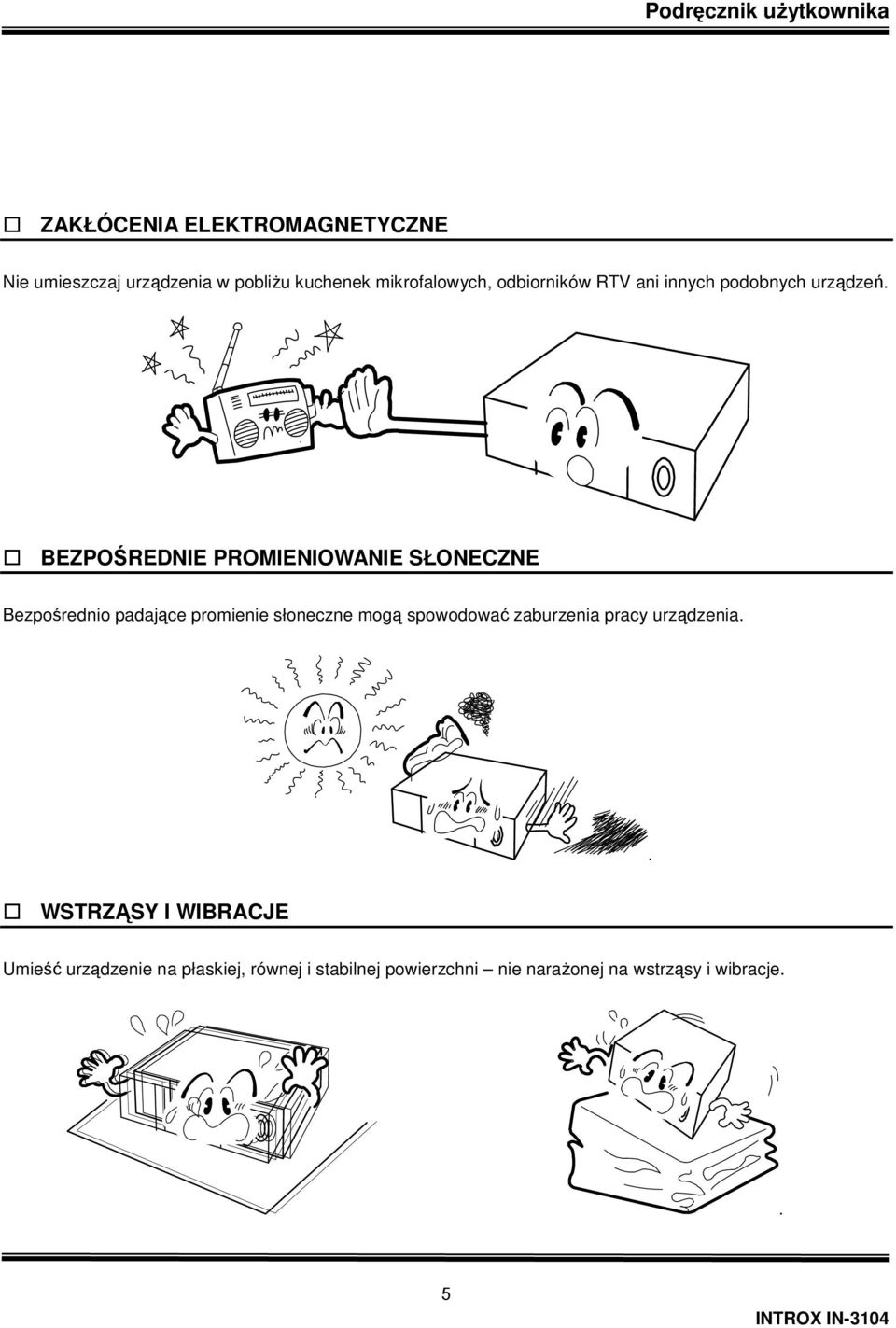

6 ZAKŁÓCENIA ELEKTROMAGNETYCZNE Nie umieszczaj urządzenia w pobliżu kuchenek mikrofalowych, odbiorników RTV ani innych podobnych urządzeń. BEZPOŚREDNIE PROMIENIOWANIE SŁONECZNE Bezpośrednio padające promienie słoneczne mogą spowodować zaburzenia pracy urządzenia.. WSTRZĄSY I WIBRACJE Umieść urządzenie na płaskiej, równej i stabilnej powierzchni nie narażonej na wstrząsy i wibracje.. 5

7 6

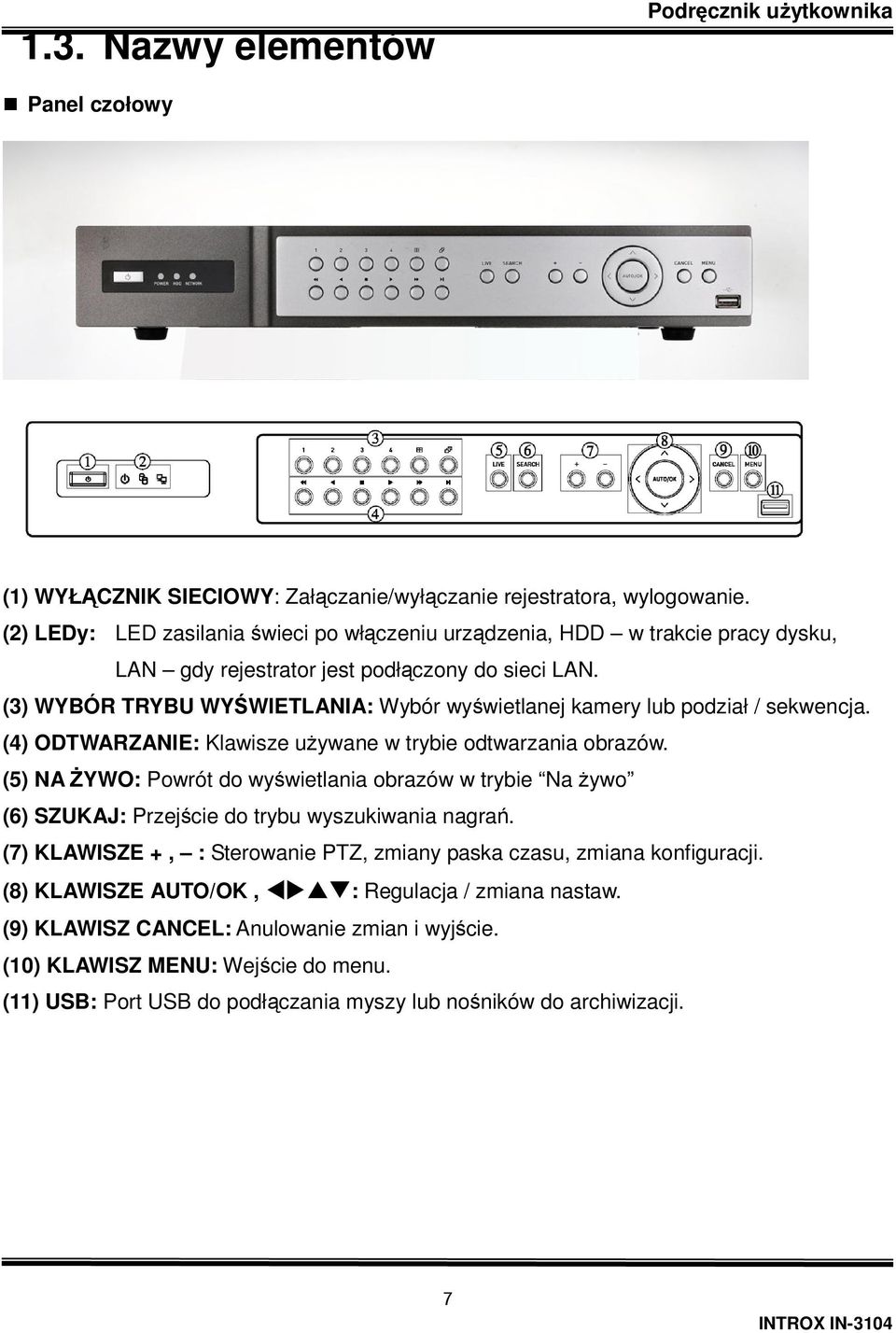

8 1.3. Nazwy elementów Podręcznik użytkownika Panel czołowy (1) WYŁĄCZNIK SIECIOWY: Załączanie/wyłączanie rejestratora, wylogowanie. (2) LEDy: LED zasilania świeci po włączeniu urządzenia, HDD w trakcie pracy dysku, LAN gdy rejestrator jest podłączony do sieci LAN. (3) WYBÓR TRYBU WYŚWIETLANIA: Wybór wyświetlanej kamery lub podział / sekwencja. (4) ODTWARZANIE: Klawisze używane w trybie odtwarzania obrazów. (5) NA ŻYWO: Powrót do wyświetlania obrazów w trybie Na żywo (6) SZUKAJ: Przejście do trybu wyszukiwania nagrań. (7) KLAWISZE +, : Sterowanie PTZ, zmiany paska czasu, zmiana konfiguracji. (8) KLAWISZE AUTO/OK, : Regulacja / zmiana nastaw. (9) KLAWISZ CANCEL: Anulowanie zmian i wyjście. (10) KLAWISZ MENU: Wejście do menu. (11) USB: Port USB do podłączania myszy lub nośników do archiwizacji. 7

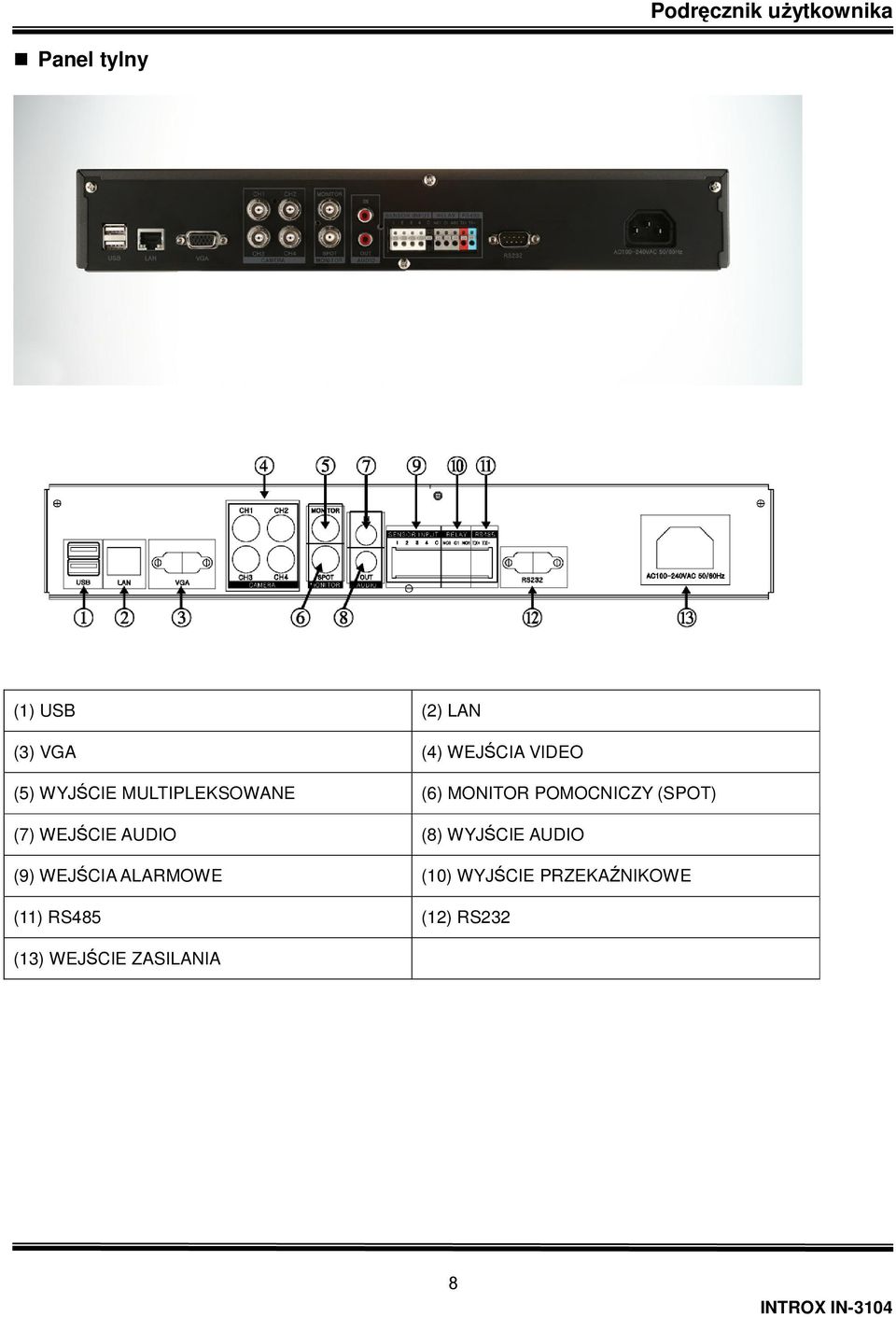

9 Panel tylny (1) USB (2) LAN (3) VGA (4) WEJŚCIA VIDEO (5) WYJŚCIE MULTIPLEKSOWANE (6) MONITOR POMOCNICZY (SPOT) (7) WEJŚCIE AUDIO (8) WYJŚCIE AUDIO (9) WEJŚCIA ALARMOWE (10) WYJŚCIE PRZEKAŹNIKOWE (11) RS485 (12) RS232 (13) WEJŚCIE ZASILANIA 8

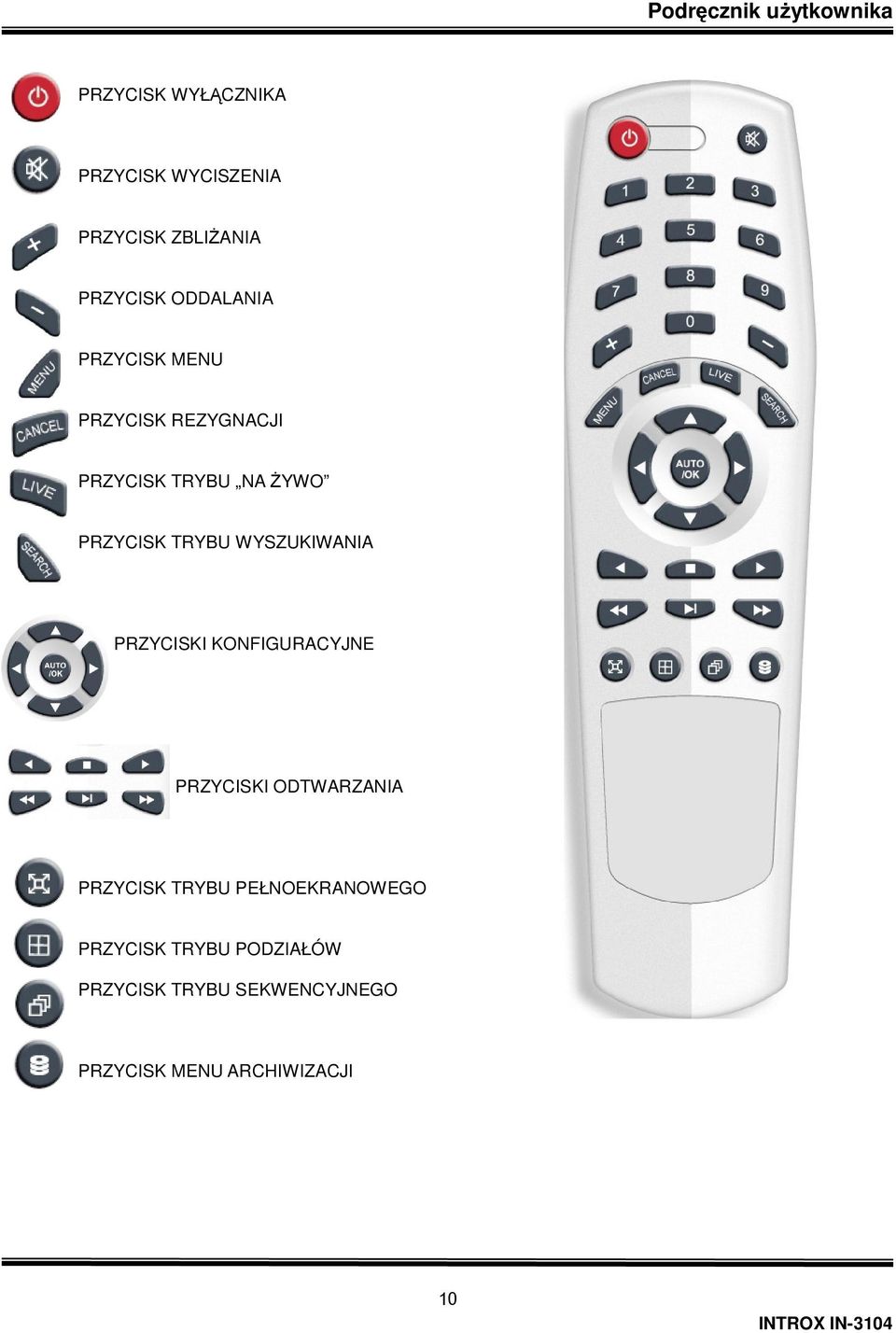

10 Pilot 9

11 PRZYCISK WYŁĄCZNIKA PRZYCISK WYCISZENIA PRZYCISK ZBLIŻANIA PRZYCISK ODDALANIA PRZYCISK MENU PRZYCISK REZYGNACJI PRZYCISK TRYBU NA ŻYWO PRZYCISK TRYBU WYSZUKIWANIA PRZYCISKI KONFIGURACYJNE PRZYCISKI ODTWARZANIA PRZYCISK TRYBU PEŁNOEKRANOWEGO PRZYCISK TRYBU PODZIAŁÓW PRZYCISK TRYBU SEKWENCYJNEGO PRZYCISK MENU ARCHIWIZACJI 10

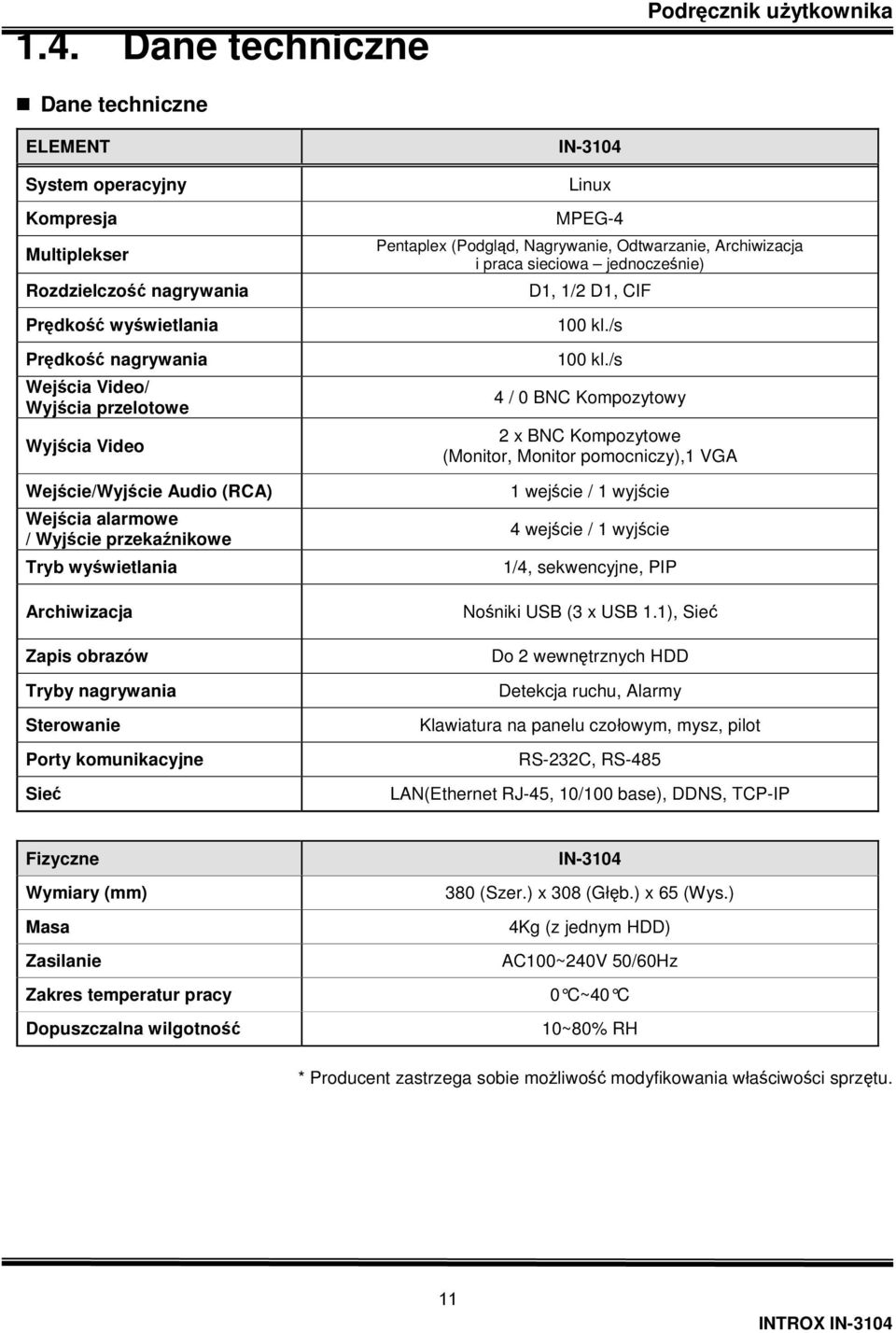

12 1.4. Dane techniczne Podręcznik użytkownika Dane techniczne ELEMENT System operacyjny Kompresja Multiplekser Rozdzielczość nagrywania Prędkość wyświetlania Prędkość nagrywania Wejścia Video/ Wyjścia przelotowe Wyjścia Video Wejście/Wyjście Audio (RCA) Wejścia alarmowe / Wyjście przekaźnikowe Tryb wyświetlania Archiwizacja Zapis obrazów Tryby nagrywania Sterowanie Porty komunikacyjne Sieć IN-3104 Linux MPEG-4 Pentaplex (Podgląd, Nagrywanie, Odtwarzanie, Archiwizacja i praca sieciowa jednocześnie) D1, 1/2 D1, CIF 100 kl./s 100 kl./s 4 / 0 BNC Kompozytowy 2 x BNC Kompozytowe (Monitor, Monitor pomocniczy),1 VGA 1 wejście / 1 wyjście 4 wejście / 1 wyjście 1/4, sekwencyjne, PIP Nośniki USB (3 x USB 1.1), Sieć Do 2 wewnętrznych HDD Detekcja ruchu, Alarmy Klawiatura na panelu czołowym, mysz, pilot RS-232C, RS-485 LAN(Ethernet RJ-45, 10/100 base), DDNS, TCP-IP Fizyczne Wymiary (mm) Masa Zasilanie Zakres temperatur pracy Dopuszczalna wilgotność IN (Szer.) x 308 (Głęb.) x 65 (Wys.) 4Kg (z jednym HDD) AC100~240V 50/60Hz 0 C~40 C 10~80% RH * Producent zastrzega sobie możliwość modyfikowania właściwości sprzętu. 11

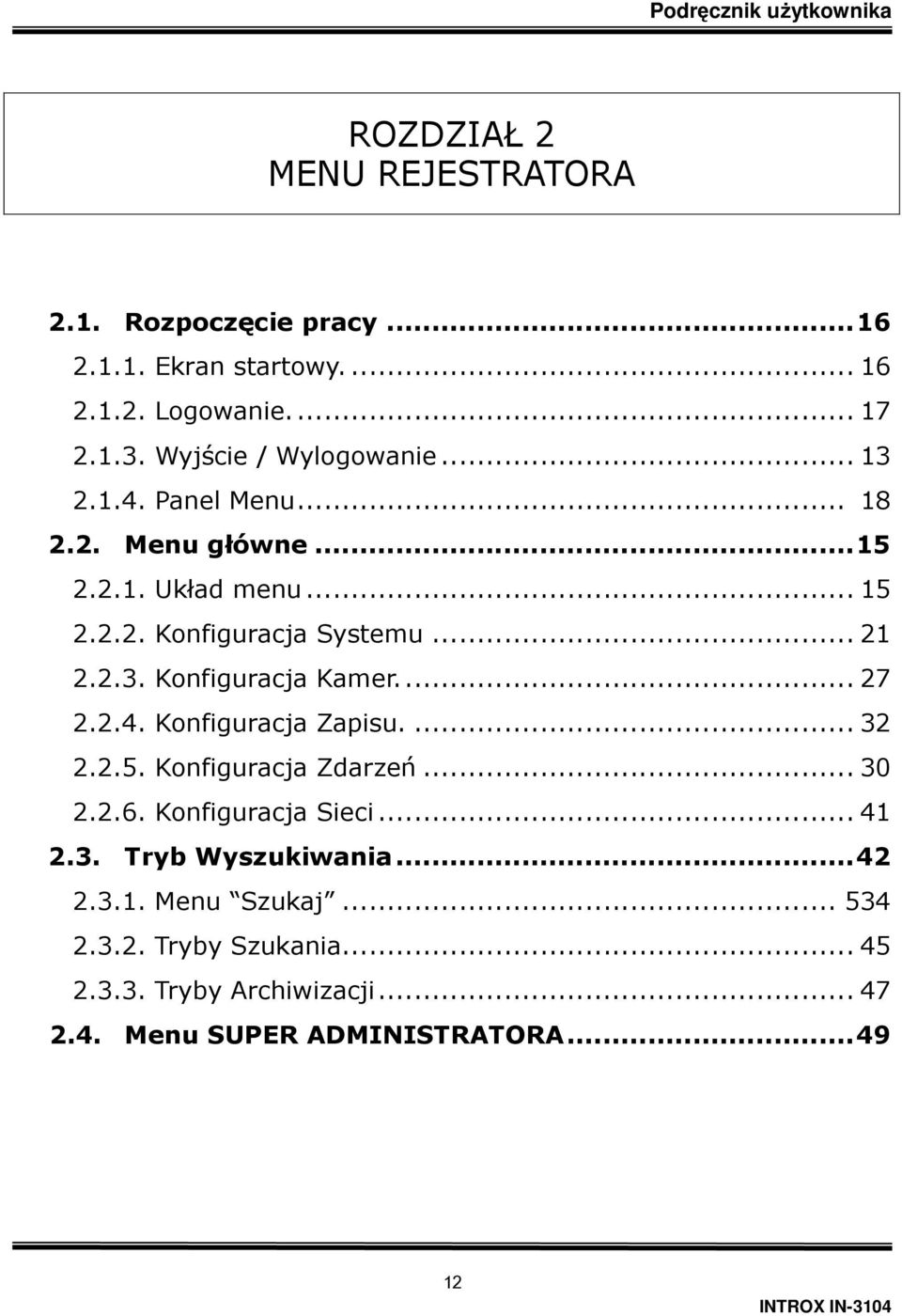

13 ROZDZIAŁ 2 MENU REJESTRATORA 2.1. Rozpoczęcie pracy Ekran startowy Logowanie Wyjście / Wylogowanie Panel Menu Menu główne Układ menu Konfiguracja Systemu Konfiguracja Kamer Konfiguracja Zapisu Konfiguracja Zdarzeń Konfiguracja Sieci Tryb Wyszukiwania Menu Szukaj Tryby Szukania Tryby Archiwizacji Menu SUPER ADMINISTRATORA

14 13

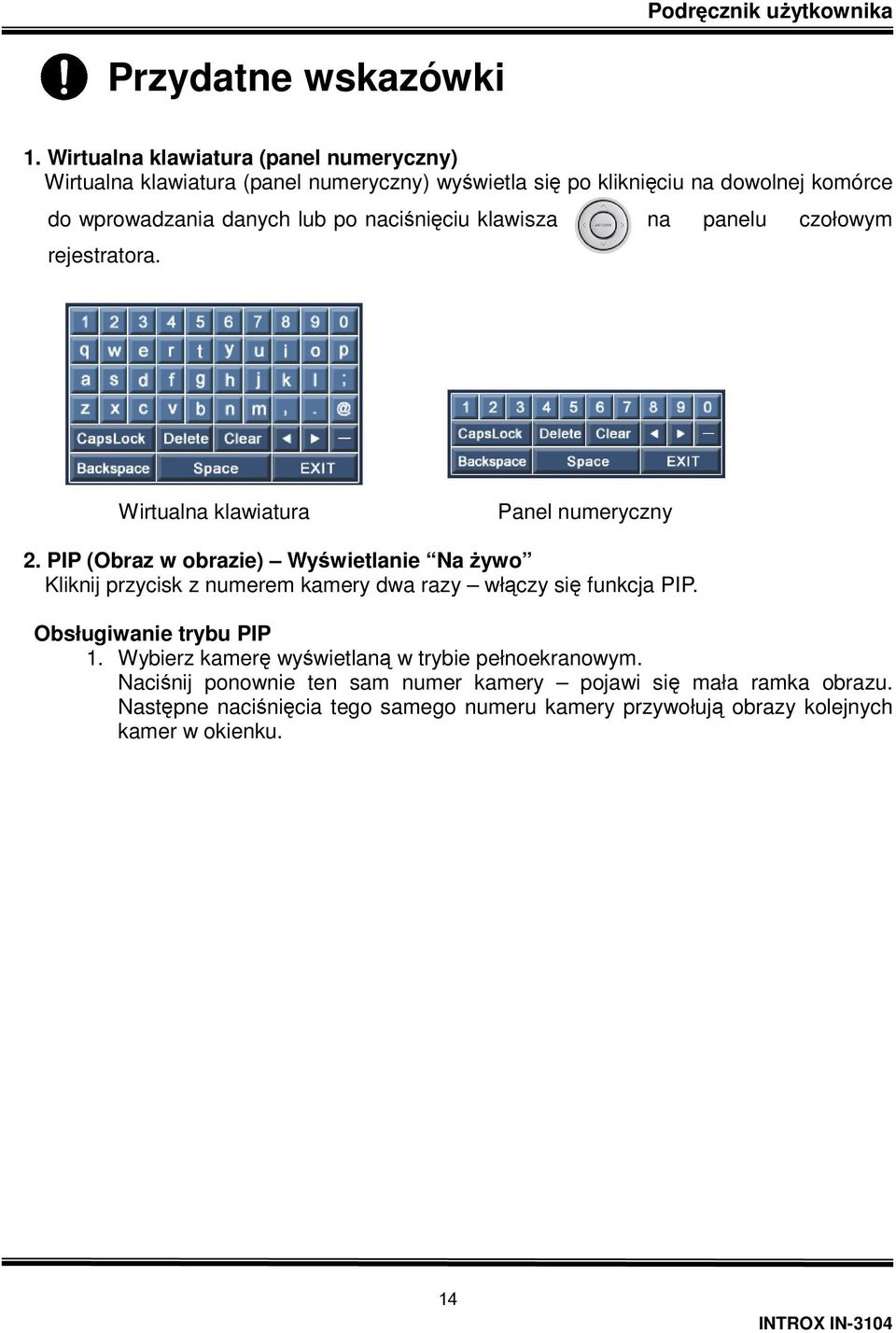

15 Przydatne wskazówki 1. Wirtualna klawiatura (panel numeryczny) Wirtualna klawiatura (panel numeryczny) wyświetla się po kliknięciu na dowolnej komórce do wprowadzania danych lub po naciśnięciu klawisza na panelu czołowym rejestratora. Wirtualna klawiatura Panel numeryczny 2. PIP (Obraz w obrazie) Wyświetlanie Na żywo Kliknij przycisk z numerem kamery dwa razy włączy się funkcja PIP. Obsługiwanie trybu PIP 1. Wybierz kamerę wyświetlaną w trybie pełnoekranowym. Naciśnij ponownie ten sam numer kamery pojawi się mała ramka obrazu. Następne naciśnięcia tego samego numeru kamery przywołują obrazy kolejnych kamer w okienku. 14

16 15

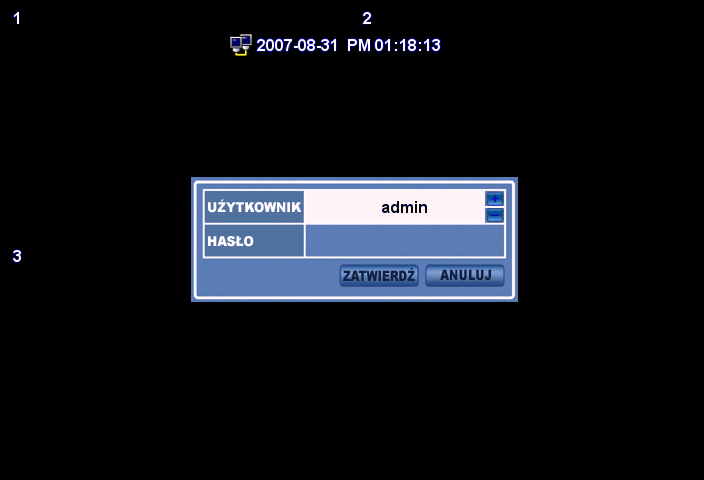

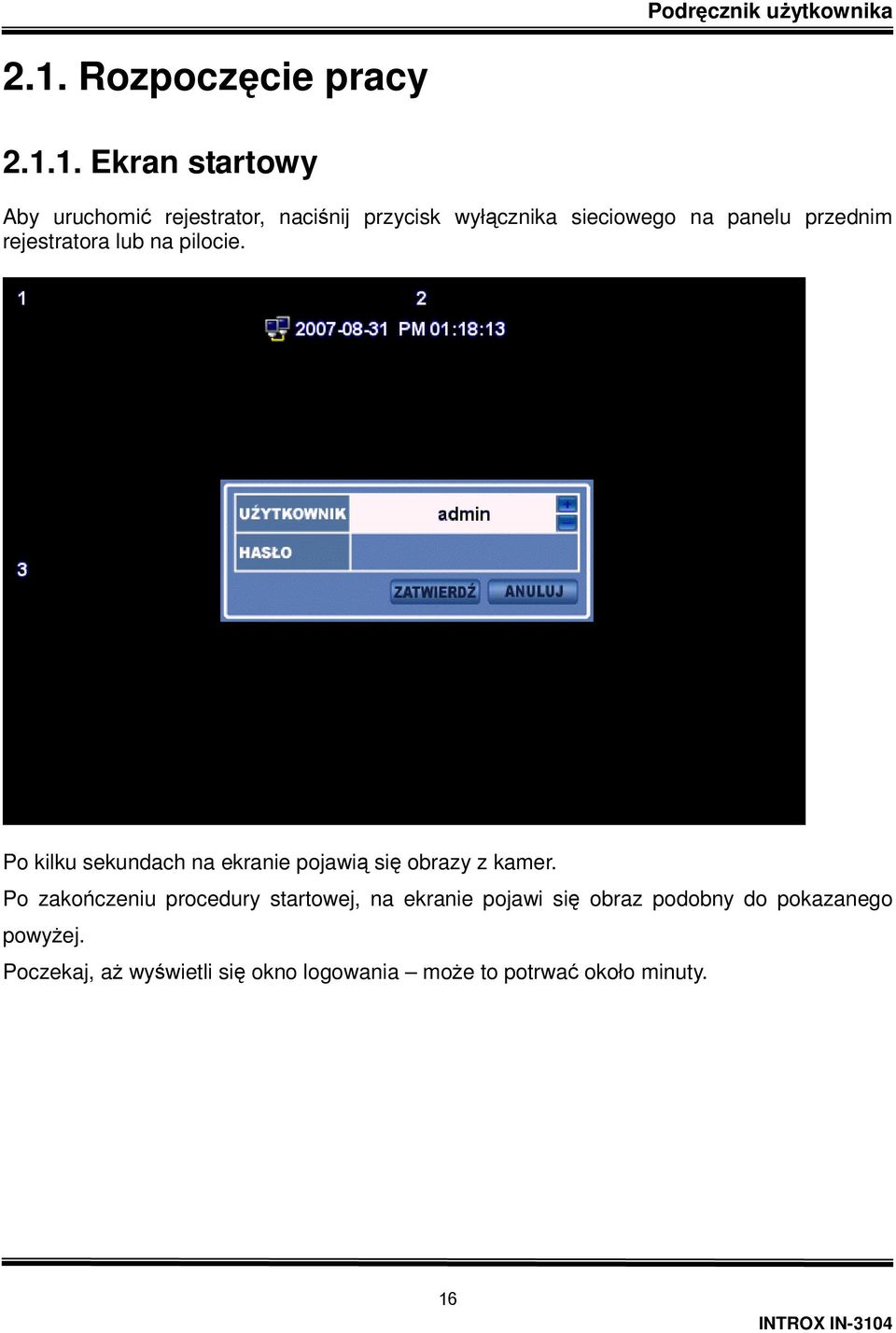

17 2.1. Rozpoczęcie pracy Ekran startowy Aby uruchomić rejestrator, naciśnij przycisk wyłącznika sieciowego na panelu przednim rejestratora lub na pilocie. Po kilku sekundach na ekranie pojawią się obrazy z kamer. Po zakończeniu procedury startowej, na ekranie pojawi się obraz podobny do pokazanego powyżej. Poczekaj, aż wyświetli się okno logowania może to potrwać około minuty. 16

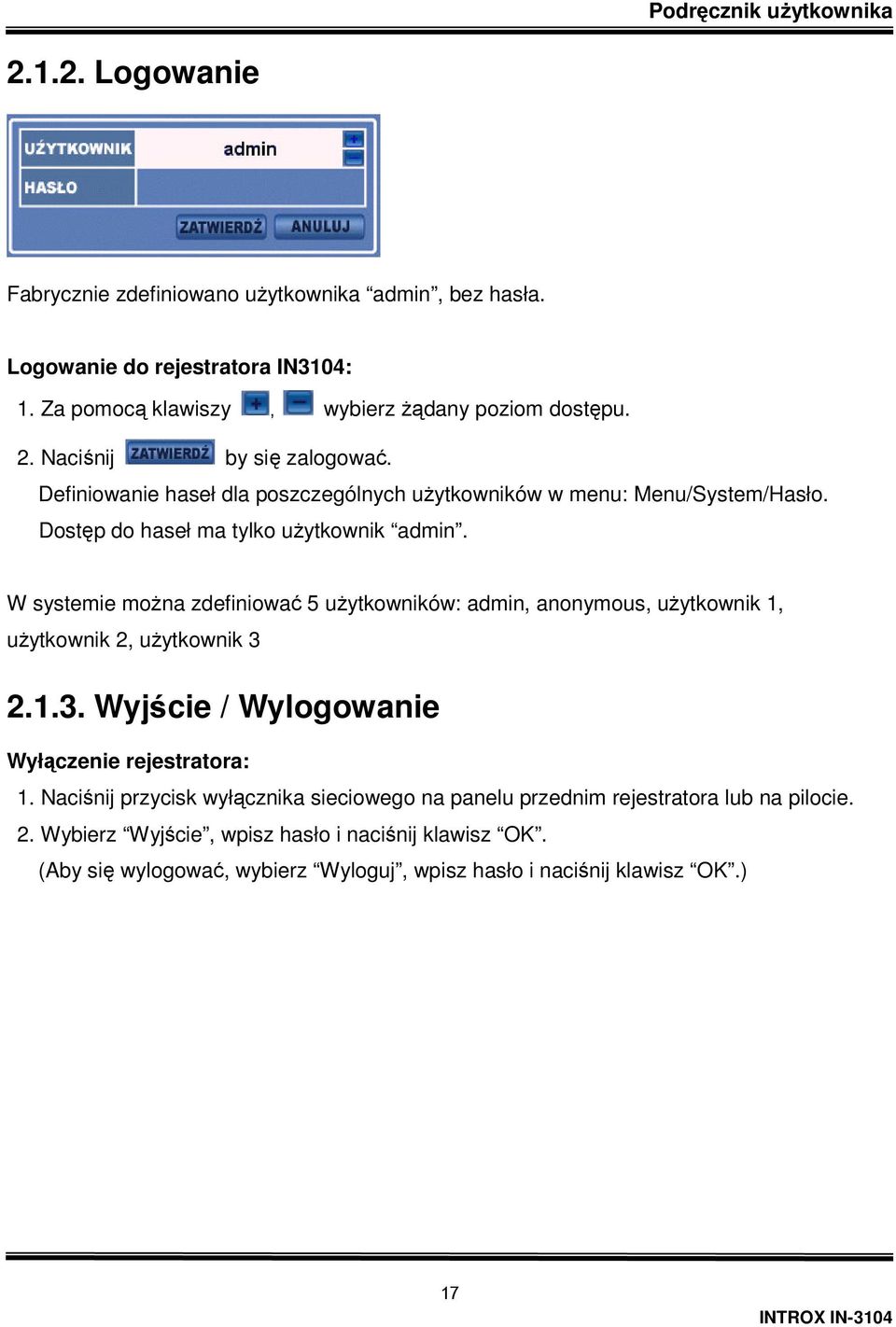

18 Logowanie Fabrycznie zdefiniowano użytkownika admin, bez hasła. Logowanie do rejestratora IN3104: 1. Za pomocą klawiszy, wybierz żądany poziom dostępu. 2. Naciśnij by się zalogować. Definiowanie haseł dla poszczególnych użytkowników w menu: Menu/System/Hasło. Dostęp do haseł ma tylko użytkownik admin. W systemie można zdefiniować 5 użytkowników: admin, anonymous, użytkownik 1, użytkownik 2, użytkownik Wyjście / Wylogowanie Wyłączenie rejestratora: 1. Naciśnij przycisk wyłącznika sieciowego na panelu przednim rejestratora lub na pilocie. 2. Wybierz Wyjście, wpisz hasło i naciśnij klawisz OK. (Aby się wylogować, wybierz Wyloguj, wpisz hasło i naciśnij klawisz OK.) 17

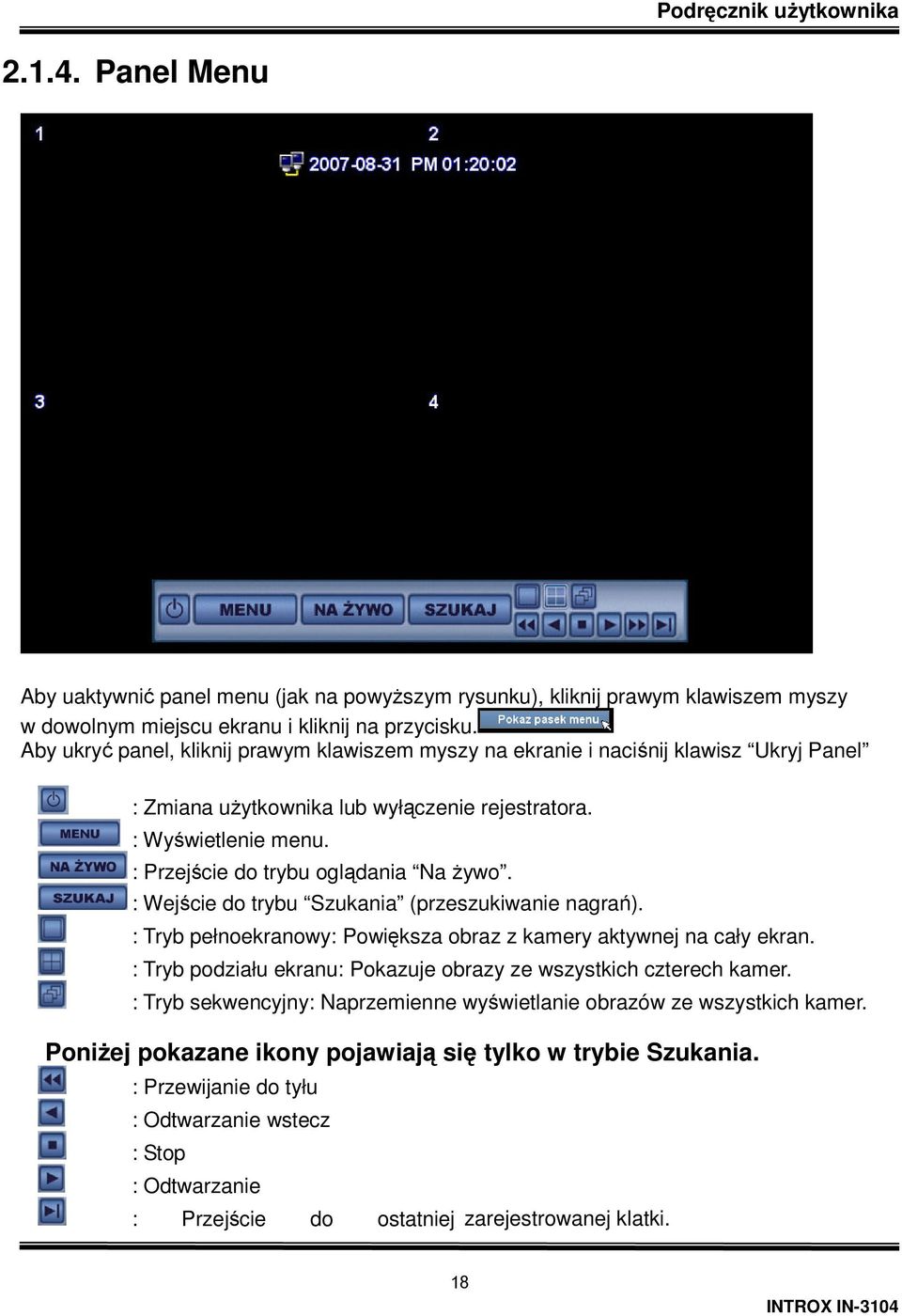

19 Panel Menu Aby uaktywnić panel menu (jak na powyższym rysunku), kliknij prawym klawiszem myszy w dowolnym miejscu ekranu i kliknij na przycisku. Aby ukryć panel, kliknij prawym klawiszem myszy na ekranie i naciśnij klawisz Ukryj Panel : Zmiana użytkownika lub wyłączenie rejestratora. : Wyświetlenie menu. : Przejście do trybu oglądania Na żywo. : Wejście do trybu Szukania (przeszukiwanie nagrań). : Tryb pełnoekranowy: Powiększa obraz z kamery aktywnej na cały ekran. : Tryb podziału ekranu: Pokazuje obrazy ze wszystkich czterech kamer. : Tryb sekwencyjny: Naprzemienne wyświetlanie obrazów ze wszystkich kamer. Poniżej pokazane ikony pojawiają się tylko w trybie Szukania. : Przewijanie do tyłu : Odtwarzanie wstecz : Stop : Odtwarzanie : Przejście do ostatniej zarejestrowanej klatki. 18

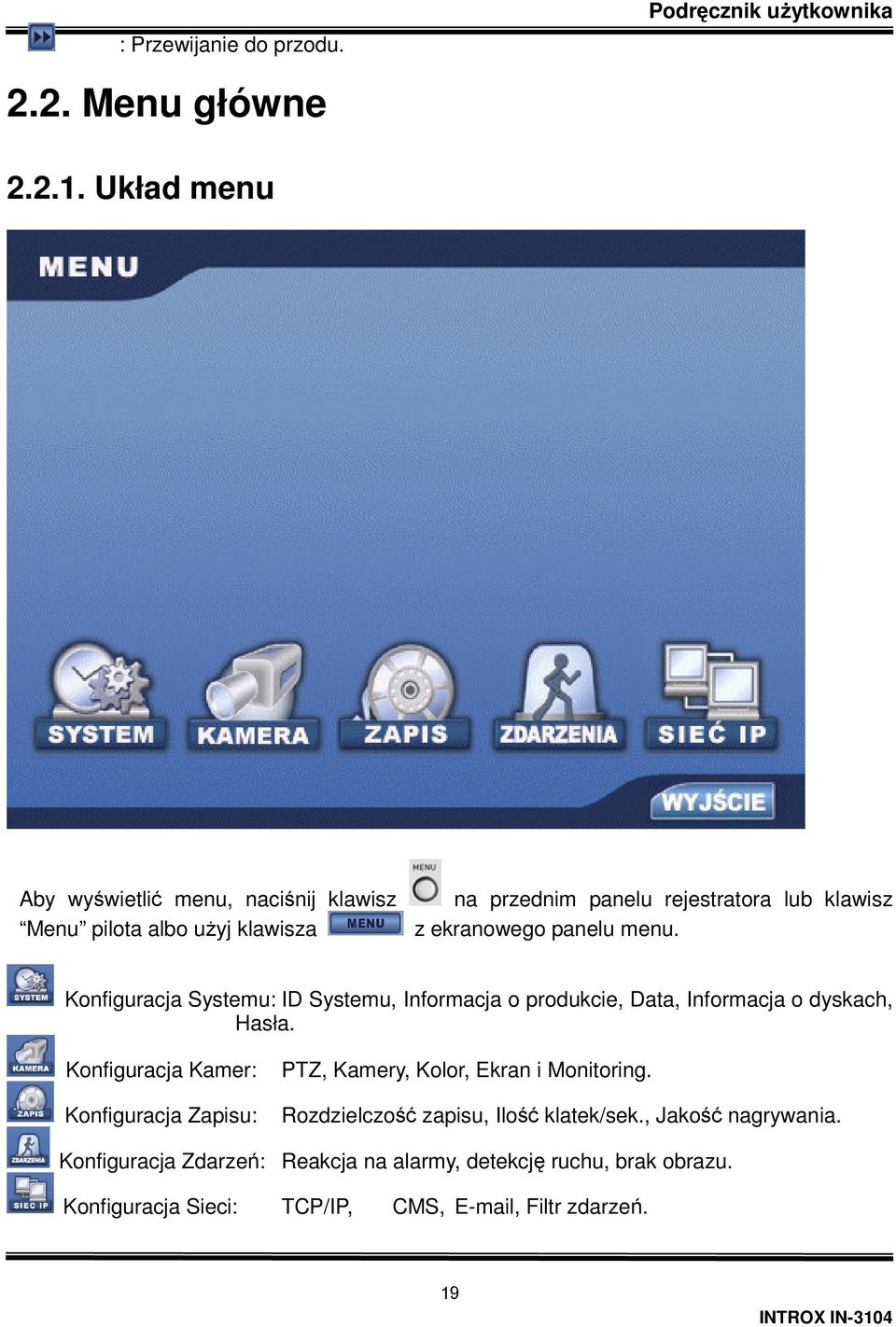

20 : Przewijanie do przodu Menu główne Układ menu Aby wyświetlić menu, naciśnij klawisz Menu pilota albo użyj klawisza na przednim panelu rejestratora lub klawisz z ekranowego panelu menu. Konfiguracja Systemu: ID Systemu, Informacja o produkcie, Data, Informacja o dyskach, Hasła. Konfiguracja Kamer: Konfiguracja Zapisu: PTZ, Kamery, Kolor, Ekran i Monitoring. Rozdzielczość zapisu, Ilość klatek/sek., Jakość nagrywania. Konfiguracja Zdarzeń: Reakcja na alarmy, detekcję ruchu, brak obrazu. Konfiguracja Sieci: TCP/IP, CMS, , Filtr zdarzeń. 19

21 20

22 Konfiguracja systemu : Ustawienie ID systemu, parametrów: OSD, sekwencji, monitorów. : Informacja o produkcie: model, adres IP itp. Z menu INFORMACJA wykonujemy również aktualizację firmware. : Ustawianie daty, czasu, serwera czasu. : Informacja o dyskach. : Zmiana haseł administratora i użytkowników. 21

23 USTAWIENIA SYSTEMOWE Menu USTAWIENIA SYSTEMOWE umożliwia zaprogramowanie numeru ID systemu (potrzebnego do synchronizacji z pilotem), parametrów: OSD, sekwencji, monitorów głównego i pomocniczego. Programowanie numeru ID: 1. Wprowadź żądany numer z zakresu od 00 do 99. (Fabrycznie 00 ). 2. Aby zsynchronizować pilota z rejestratorem, należy na pilocie wcisnąć klawisz Cancel i trzymać wciśnięty aż zaświeci się klawisz Power. Wówczas należy wprowadzić żądany adres ID (na przykład jeśli ID=01, należy wcisnąć klawisze 0 i 1 na pilocie). Uwaga!: Starsze modele pilotów nie mają podświetlanego klawisza Power. Wówczas należy trzymając wciśnięty klawisz Cancel wprowadzić żądany adres ID. OSD: Wyłączanie/Załączanie trybu OSD (wyświetlanie ekranowe). SEKWENCJA: Zaprogramuj czas wyświetlania obrazu pojedynczej kamery w trybie sekwencyjnym. Dostępne wartości: od 1 do 60 sekund. Wybrany czas jest wspólny dla wszystkich kamer. WYJŚCIE SPOT (MONITOR POMOCNICZY): Wybierz, co będzie wyświetlane na monitorze pomocniczym. (Dostępne tryby: Kamera 1/2/3/4, Monitor Główny, Serwer, Sekwencja) MONITOR GŁÓWNY: Wybierz typ monitora podłączonego do wyjścia monitora głównego. 22

24 (LCD / TV) Podręcznik użytkownika Informacje MODEL: Nazwa modelu rejestratora. WERSJA: Wersja (format: Firmware-Hardware-Data ). MAC Address: Adres Mac wbudowanej karty sieciowej. ADRES IP: Adres IP rejestratora. JĘZYK: Wybrany język obsługi. Aktualizacja firmware 1. Nagraj nową wersję Firmware do katalogu głównego nośnika USB i podłącz nośnik do rejestratora. 2. Kliknij, rejestrator automatycznie odczyta wersję i rozpocznie wczytywanie. 3. Po zakończeniu wgrywania, rejestrator wykona restart. 23

25 Data Datę i czas można ustawić ręcznie lub synchronizując zegar rejestratora z serwerem czasu. DATA: Wprowadzenie daty. [ Miesiąc / Dzień / Rok ] CZAS: Wprowadzenie czasu. [ Godzina : Minuty : Sekundy ] SYNCHR. CZASU: Włączenie synchronizacji z serwerem czasu. SERWER CZASU: Wybór serwera czasu. STREFA CZASOWA: Wybór strefy czasowej. Zaprogramowanie serwera czasu: 1. Kliknij w polu Serwer czasu i wprowadź adres serwera 2. Wybierz strefę czasową 24

26 Dyski NAZWA DYSKU: Nazwa dysku. TYP: Typ dysku. ROZMIAR: Wolne miejsce / Rozmiar dysku. TEMPERATURA: Aktualna temperatura dysku. STATUS: Ogólny st an dysku. 25

27 Hasło WYBIERZ: Wybierz użytkownika, któremu chcesz zmienić hasło. (admin / anonymous / użytkownik1 / użytkownik2 / użytkownik3 ) NOWE HASŁO: Wprowadź nowe hasło. POTWIERDŹ: Ponownie wprowadź nowe hasło. 26

28 Konfiguracja Kamer Menu KAMERA składa się z 4 grup: PTZ, KAMERA, KOLOR i EKRAN : Menu PTZ programowanie protokołu RS485, ID, kontroli przepływu itp. : Załączanie/wyłączanie wizji i dźwięku kamer, programowanie nazw. : Ustawianie jasności, kontrastu, nasycenia i barwy obrazu z kamer. : Przezroczystość i pozycja menu ekranowego. 27

29 PTZ : Wybierz kanał, dla którego chcesz ustalić parametry PTZ. PROTOKÓŁ / NAZWA: Wybierz stosowany protokół PTZ. ADRES ID: Podaj poprawny adres ID kamery. Gdy używasz tylko jednej kamery PTZ, ustaw jej adres ID=1. Gdy jest kilka kamer PTZ każda kamera musi mieć inny numer ID. STEROWANIE PRZEPŁYWEM: Wybierz rodzaj sterowania. (RTS/CTS // XON/XOFF // RTS/CTS + XON/XOFF ) BPS / PAR / BITS: Ustaw prędkość transmisji, kontrolę parzystości, liczbę bitów. 28

30 Wejścia wideo KAMERA:Numer kamery (numer wejścia wideo). NAZWA: Nazwa kamery. WIDEO: Załączenie/Wyłączenie odbioru sygnału wizyjnego z danego kanału. AUDIO: Załączenie/Wyłączenie odbioru sygnału audio z danego kanału. ( posiada tylko jedno wejście audio.) 29

31 Kolor KAMERA: Wybierz numer kamery, której parametry chcesz ustawić. JASNOŚĆ: Za pomocą klawiszy, wyreguluj jasność obrazu. KONTRAST: Za pomocą klawiszy, wyreguluj kontrast obrazu. NASYCENIE: Za pomocą klawiszy, wyreguluj nasycenie barw obrazu. BARWA: Za pomocą klawiszy, wyreguluj barwę obrazu. : Powrót wszystkich ustawień koloru do wartości fabrycznych. 30

32 Ekran PRZEZROCZYSTOŚĆ: Ustaw stopień przezroczystości menu. POZYCJA: Za pomocą klawiszy ustal pozycję menu na ekranie. 31

33 Konfiguracja Zapisu : Ustawienie terminarza nagrywania : Konfiguracja parametrów zapisu (rozdzielczość, ilość klatek/sek. w trybie normalnym i alarmowym, jakość nagrywanego obrazu) 32

34 TERMINARZ KAMERA: Wybierz numer kamery, której chcesz ustawić terminarz nagrywania. WSZYSTKIE: Ustawienie takiego samego harmonogramu nagrywania we wszystkich kamerach / 12-24: Wybór okresu czasu (godz oraz 12 24). Jak ustawić terminarz nagrywania: Status nagrywania ma dwa tryby: R nagrywanie włączone, N nagrywanie wyłączone. 1. Kliknij na komórkę, aby przełączyć status pomiędzy R i N. 2. Naciśnij na liczbę (0 24), aby zmienić ustawienia nagrywania jednocześnie dla wszystkich dni o tej godzinie. 3. Naciśnij na dzień (NIE~SOB), aby zmienić ustawienia nagrywania dla całego dnia. 33

35 Nagrywanie Podręcznik użytkownika W tym menu ustawia się rozdzielczość i prędkość nagrywania oraz jakość nagrywanego obrazu. WEJŚCIE WIDEO: Wybierz kamerę, dla której chcesz ustawić parametry. ROZDZIELCZOŚĆ: Rozdzielczość nagrywania. ( CIF / ½ D1 / D1 ) (Ustawiona rozdzielczość dotyczy WSZYSTKICH 4 kamer) KLATKI: Ilość zapisywanych klatek na sekundę. (Dla każdej kamery można ustawić inną ilość) KLATKI ALARM: Ilość klatek na sekundę w trybach alarmowych. (Dla każdej kamery można ustawić inną ilość) JAKOŚĆ NAGRYWANIA: Wybierz jeden z pięciu dostępnych poziomów jakości zapisu. (NAJNIŻSZA NISKA NORMALNA WYSOKA NAJWYŻSZA) JAKOŚĆ PRZEZ SIEĆ IP: Wybierz jeden z pięciu dostępnych poziomów jakości obrazu przesyłanego przez sieć IP. 34

36 35

37 Konfiguracja Alarmów Do zdarzeń alarmowych zalicza się 3 kategorie zdarzeń: Czujnik (pobudzone wejście alarmowe), Detekcja Ruchu (w polu widzenia kamery) i Brak Obrazu W tym menu ustalamy reakcję rejestratora na wystąpienie zdarzenia oddzielnie dla każdej z grup. : Konfiguracja trybu alarmowego Czujnik. (Typ wejścia, alarm, sygnalizacja) : Konfiguracja detekcji ruchu. (Tryb detekcji, alarm, sygnalizacja, czułość) : Ustawienia dla zaniku sygnału wideo. (Rozpoznawanie, alarm, sygnalizacja) 36

38 Czujnik CZUJNIK: TRYB: PRZEK.: BUZZER: SPOT: Numer czujnika (wejścia alarmowego). Typ wejścia (NC / NO / WYŁ, ustawienie WYŁ wejście nie działa) Ustal, czy pobudzenie wejścia będzie załączało przekaźnik alarmowy. UWAGA! posiada tylko jedno przekaźnikowe wyjście alarmowe. Uruchamianie buzzera wbudowanego w rejestrator. (ZAŁ / WYŁ) W przypadku wystąpienia zdarzenia alarmowego, odpowiednia kamera może zostać wyświetlona na monitorze pomocniczym. 37

39 Detekcja ruchu Detekcja ruchu polega na ciągłym porównywaniu kolejnych klatek obrazów kamer. W przypadku, gdy klatka różni się od poprzedniej, rejestrator sygnalizuje detekcję ruchu. WEJŚCIE WIDEO: Numer kamery (wejścia), dla której chcesz ustalić parametry. TRYB: Załączenie/Wyłączenie detekcji dla danej kamery. WYJ.PRZEK.: Reakcja przekaźnika alarmowego (ZAŁ = aktywacja po detekcji, WYŁ = brak reakcji) UWAGA! INTROX IN3104 posiada tylko jedno przekaźnikowe wyjście alarmowe. SYGN.DŹWIĘK.: Uruchamianie buzzera wbudowanego w rejestrator. (ZAŁ / WYŁ) CZUŁOŚĆ DETEKCJI: Czułość detekcji wybierz jeden z dostępnych poziomów: (NAJNIŻSZA NISKA NORMALNA WYSOKA NAJWYŻSZA) SPOT: W przypadku wystąpienia zdarzenia alarmowego, odpowiednia kamera może zostać wyświetlona na monitorze pomocniczym. 38

40 39

41 Brak Obrazu WEJŚCIE WIDEO: Numer kamery (wejścia), dla której chcesz ustalić parametry. TRYB: Załączenie/Wyłączenie detekcji dla danej kamery. (WYŁ = brak reakcji dźwiękowej i przekaźnika alarmowego) WYJ.PRZEK.: Reakcja przekaźnika alarmowego (ZAŁ = aktywacja po detekcji, WYŁ = brak reakcji) UWAGA! posiada tylko jedno przekaźnikowe wyjście alarmowe. SYGN.DŹWIĘK.: Uruchamianie buzzera wbudowanego w rejestrator. (ZAŁ / WYŁ) 40

42 Konfiguracja Sieci : Parametry TCP/IP (typ IP, pasmo, adres IP, brama, maska, DNS, port, DDNS) : Ustawienia CMS (centralny monitoring). (Adres IP i port serwera CMS) : Parametry (Serwer SMTP, port, konto itp.) : Wybór zdarzeń wysyłanych do CMS. (Login, licznik alarmów, czujniki, detekcja ruchu, brak obrazu, ostrzeżenia dyskowe, zmiana ustawień) 41

43 TCP/IP TYP: Ustal sposób przydzielania adresu IP ( STATYCZNY / DHCP) ZAJĘTOŚĆ PASMA: Ustaw pasmo sieci IP (AUTO / 10Mbps / 100Mbps) W większości przypadków zalecane jest ustawienie AUTO. W tym trybie rejestrator automatycznie wykrywa przepustowość podłączonej sieci IP. ADRES IP: Podaj adres IP. BRAMA: Podaj adres bramy. MASKA: Wprowadź maskę podsieci. DNS: Wprowadź adres serwera DNS. PPPoE: Ustaw TYP na PPPoE i naciśnij klawisz PPPoE, aby przejść do ustawień PPPoE. Uwaga: Jeśli TYP nie jest wybrany jako PPPoE, wówczas klawisz PPPoE nie jest aktywny. PORT: Naciśnij klawisz PORT i wprowadź numer portu. DDNS: Naciśnij klawisz DDNS aby skonfigurować parametry serwera DDNS. 42

44 43

45 PPPoE STATUS: Pokazuje status bieżącego połączenia PPPoE (POŁACZONY / NIE POŁĄCZONY) USER: Wprowadź nazwę użytkownika (nadawana przez dostawcę internetu). PASSWORD: Wprowadź hasło (dostarczane przez dostawcę internetu). 44

46 PORT Podręcznik użytkownika WEB: Podaj numer portu (HTTP) dla dostępu przez przeglądarkę www. (Fabrycznie: 80) PORT: Numer portu dla dostępu przez program kliencki. (Fabrycznie: 9091) RTSP: Numer portu dla RTSP. (Fabrycznie: 9092) RTP: Numer portu dla RTP. (Fabrycznie: 9093~9113) 45

47 DDNS DDNS to usługa pozwalająca na posługiwanie się statyczną nazwą domeny w przypadku zmiennego adresu IP rejestrator widziany jest zawsze pod tą samą domeną, niezależnie od przydzielonego mu adresu IP. TRYB: Działanie trybu DDNS (ZAŁ/WYŁ) SERWER DNS: Wprowadź adres serwera DDNS. PORT: Zaleca się pozostawienie fabrycznej wartości NAZWA DOMENY: Wpisz ID otrzymany od dostawcy usługi DDNS. AKTUALIZACJA IP: Wprowadź, jak często rejestrator będzie łączyć się z serwerem DDNS aby zaktualizować adres IP. 46

48 CMS CMS (stacja monitorowania) to specjalny program do zdalnego monitorowania wielu rejestratorów przez sieć TCP/IP. TRYB: Załączanie/Wyłączanie trybu współpracy z CMS. (Jeśli tryb CMS jest załączony, do stacji monitorującej są wysyłane zdarzenia zadeklarowane w ustawieniach filtra zdarzeń CMS) ADRES SERWERA IP: Podaj adres IP. PORT: Podaj numer portu. UWAGA: Pamiętaj o zdefiniowaniu parametrów filtra (Konfiguracja sieci Filtr zdarzeń). 47

49 W menu ustalamy, po wystąpieniu jakich zdarzeń rejestrator będzie wysyłał powiadomienia mailowe. TRYB: Wybór trybu . (WYŁ / Bez uwierzytelniania / Z uwierzytelnianiem) (W trybie z uwierzytelnianiem wymagane jest podanie nazwy konta i hasła) SERWER SMTP: Adres serwera SMTP. PORT: Numer portu dla usługi SMPT. KONTO: Nazwa konta użytkownika SMPT (tryb z uwierzytelnianiem) HASŁO: Hasło dla konta użytkownika SMPT (tryb z uwierzytelnianiem) NADAWCA: Adres nadawcy. ODBIORCA: Adres odbiorcy. 48

50 49

51 Filtr Zdarzeń Menu Filtr zdarzeń służy do selekcji zdarzeń zgłaszanych do stacji monitorującej (CMS) oraz wysyłanych przez . Wybierz ZAŁ dla zdarzeń, w przypadku których chcesz by było wysyłane powiadomienie. 50

52 2.3. Tryb wyszukiwania Aby przejść do trybu wyszukiwania nagrań, naciśnij na panelu czołowym rejestratora klawisz lub naciśnij klawisz na ekranowym panelu menu (albo klawisz Search pilota). : Przejdź do poprzedniego miesiąca. : Przejdź do następnego miesiąca. : Przełączenie paska czasu na większą dokładność. : Przełączenie paska czasu na mniejszą dokładność. : Przesunięcie paska czasu w lewo. : Przesunięcie paska czasu w prawo. Kroki wyszukiwania: 1. Wybierz dzień z kalendarza 2. Wybierz godzinę z paska czasu i kliknij klawisz OK by kontynuować. 51

53 52

54 Menu Szukaj Aby wejść do menu Szukaj, wejdź do trybu wyszukiwania i naciśnij klawisz czołowym rejestratora lub klawisz ekranowego panelu menu. na panelu (Menu Szukaj może być aktywowane tylko z poziomu Trybu Wyszukiwania) : Przeszukiwanie pamięci zdarzeń systemowych i alarmowych. : Archiwizacja zdarzeń na nośniku zewnętrznym. 53

55 Tryby Szukania : Przeszukiwanie po zdarzeniach systemowych. : Przeszukiwanie po zdarzeniach alarmowych. 54

56 Zdarzenia Systemowe : Wyświetla pierwszą stronę pamięci zdarzeń systemowych. : Przejście do poprzedniej strony. : Przejście do poprzedniej strony. : Wyświetla ostatnią stronę pamięci zdarzeń systemowych. 55

57 Zdarzenia Alarmowe KAMERA: Wybierz kamerę, dla której chcesz wyszukać zdarzenia. (KAMERA1 / KAMERA2 / KAMERA3 / KAMERA4 / WSZYSTKIE) Aby odtworzyć nagranie z wyświetlonej listy, wybierz żądane pole i dwukrotnie kliknij lewym przyciskiem myszy lub naciśnij klawisz OK. 56

58 Tryby archiwizacji : Przejście do menu archiwizacji. 57

59 Archiwum NOŚNIK: Informacja o nośniku danych. (Tylko USB) KAMERA: Wybierz kamery, których obrazy chcesz zarchiwizować na USB. (KAMERA1 / KAMERA2 / KAMERA3 / KAMERA4) PRZEDZIAŁ ARCHIWUM: Wybierz przedział czasowy archiwizacji. DOSTĘPNE NAGRANIA: W tym polu pokazane są wszystkie dostępne nagrania WOLNE MIEJSCE: Wolne miejsce na nośniku USB. ROZMIAR ARCHIWUM: Rozmiar tworzonego archiwum. Naciśnij klawisz by przeliczyć wartości WOLNE MIEJSCE i ROZMIAR ARCHIWUM. 58

60 2.4. Menu SUPER ADMINISTRATORA Menu Super Administratora jest menu ukrytym. Aby wejść do Menu Super Administratora, wykonaj poniższe instrukcje: 1. Zaloguj się do rejestratora na konto administratora. 2. W trybie wyświetlania Na żywo, naciśnij klawisz podziału ekranu na 4 3. Naciśnij klawisz << (Przewijanie wstecz) a następnie klawisz CANCEL. 4. Na ekranie pojawi się menu Super Administratora. Menu Super Administratora składa się z następujących opcji: 1. FORMAT DYSKU: Fizyczny format HDD. (Skasowane zostaną wszystkie dane z dysku). Operacja może trwać nawet ponad 30 minut. 2. INICJALIZACJA LOG: Skasowanie wszystkich zapisów z pamięci zdarzeń. 3. INICJALIZACJA USTAWIEŃ: Powrót wszystkich ustawień programowych do wartości fabrycznych. 4. USTAWIENIA FABRYCZNE: Wybranie tej opcji wykonuje jednocześnie: szybki format HDD, skasowanie pamięci zdarzeń i powrót ustawień do wartości fabrycznych. 59

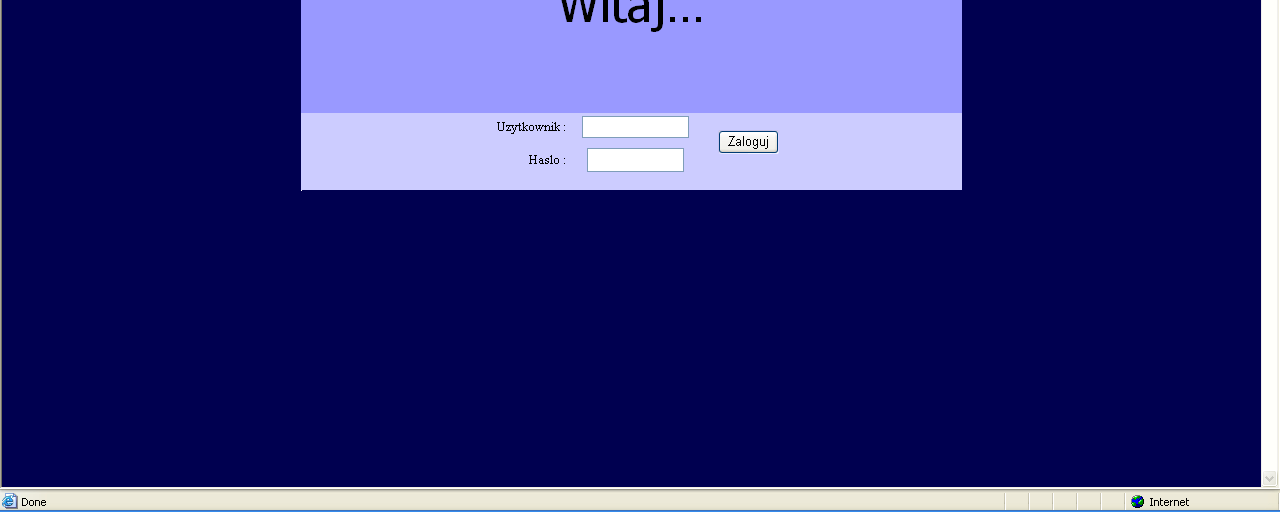

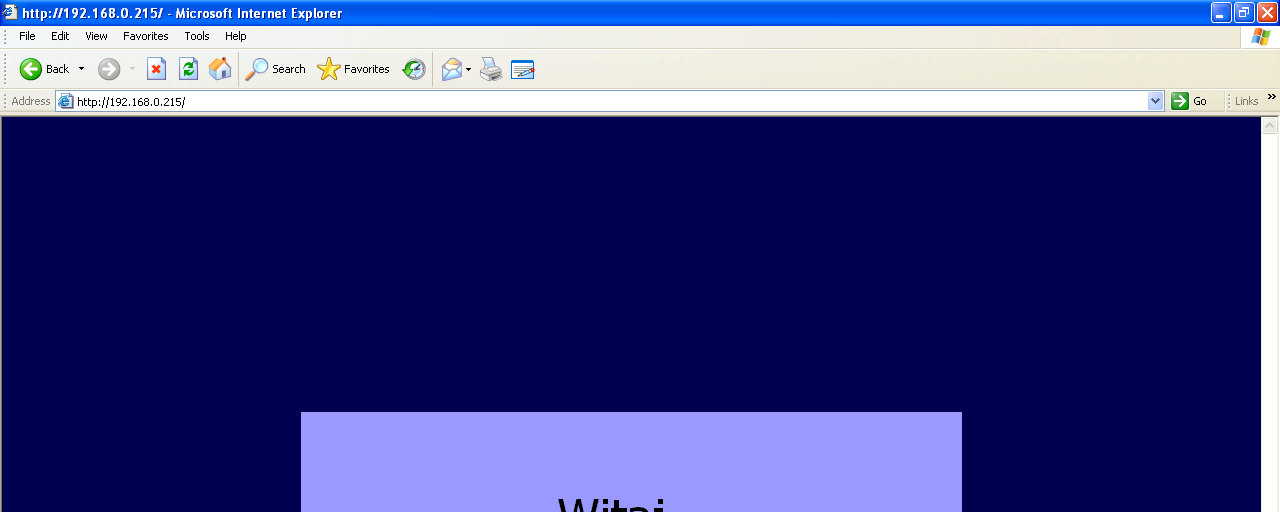

61 ROZDZIAŁ 3 PROGRAM WEB DVR 3.1. Logowanie Tryb Sterowania Tryb Szukania

62 Producent zastrzega sobie możliwość wprowadzania zmian w menu Logowanie Wprowadź adres IP rejestratora. 2. Zaloguj się do rejestratora (wprowadź nazwę użytkownika i hasło). 61

63 3.2. Tryb Sterowania : Wybierz tryb wyświetlania (1: pojedyncza kamera / 4: podział ekranu) : Wybierz kamerę do wyświetlania / sterowania. : Przybliżanie / oddalanie. : Sterowanie przysłoną obiektywu. : Sterowanie ostrością. : Zaawansowane ustawienia PTZ. : Sterowanie PTZ. : Prędkość ruchu PTZ : Zaznacz by korzystać z kanału audio. : Zapisanie wyświetlanego obrazu. : Przełączenie w tryb Szukania (przeglądanie nagrań). 62

64 : Wylogowanie. Podręcznik użytkownika 3.3. Tryb Szukania : Kalendarz wyszukiwania. Wprowadź datę, dla której chcesz obejrzeć nagrania. : Przyciski kontrolne odtwarzania: (Przewijanie wstecz / Odtwarzanie wstecz / Pauza / Odtwarzanie / Przewijanie w przód) : Naciśnij by zapisać dane na dysku komputera. : Przejście do trybu sterowania (podgląd Na żywo ) 63

65 64
