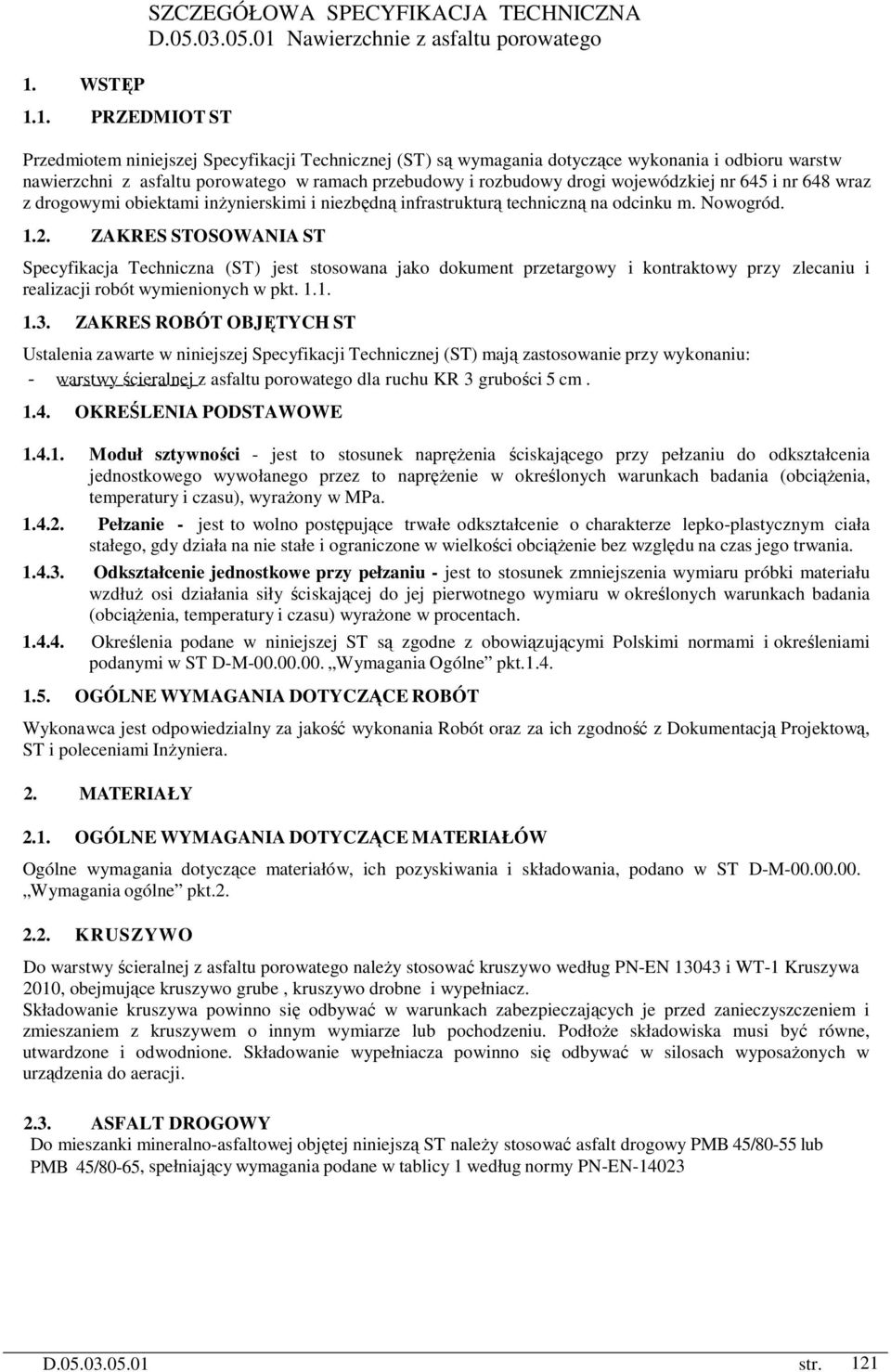

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Nawierzchnie z asfaltu porowatego 1. WSTĘP 1.1. PRZEDMIOT ST Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru warstw nawierzchni z asfaltu porowatego w ramach przebudowy i rozbudowy drogi wojewódzkiej nr 645 i nr 648 wraz z drogowymi obiektami inŝynierskimi i niezbędną infrastrukturą techniczną na odcinku m. Nowogród ZAKRES STOSOWANIA ST Specyfikacja Techniczna (ST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt ZAKRES ROBÓT OBJĘTYCH ST Ustalenia zawarte w niniejszej Specyfikacji Technicznej (ST) mają zastosowanie przy wykonaniu: warstwy ścieralnej z asfaltu porowatego dla ruchu KR 3 grubości 5 cm OKREŚLENIA PODSTAWOWE Moduł sztywności - jest to stosunek napręŝenia ściskającego przy pełzaniu do odkształcenia jednostkowego wywołanego przez to napręŝenie w określonych warunkach badania (obciąŝenia, temperatury i czasu), wyraŝony w MPa Pełzanie - jest to wolno postępujące trwałe odkształcenie o charakterze lepko-plastycznym ciała stałego, gdy działa na nie stałe i ograniczone w wielkości obciąŝenie bez względu na czas jego trwania Odkształcenie jednostkowe przy pełzaniu - jest to stosunek zmniejszenia wymiaru próbki materiału wzdłuŝ osi działania siły ściskającej do jej pierwotnego wymiaru w określonych warunkach badania (obciąŝenia, temperatury i czasu) wyraŝone w procentach Określenia podane w niniejszej ST są zgodne z obowiązującymi Polskimi normami i określeniami podanymi w ST D-M Wymagania Ogólne pkt OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz za ich zgodność z Dokumentacją Projektową, ST i poleceniami InŜyniera. 2. MATERIAŁY 2.1. OGÓLNE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne pkt KRUSZYWO Do warstwy ścieralnej z asfaltu porowatego naleŝy stosować kruszywo według PN-EN i WT-1 Kruszywa 2010, obejmujące kruszywo grube, kruszywo drobne i wypełniacz. Składowanie kruszywa powinno się odbywać w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z kruszywem o innym wymiarze lub pochodzeniu. PodłoŜe składowiska musi być równe, utwardzone i odwodnione. Składowanie wypełniacza powinno się odbywać w silosach wyposaŝonych w urządzenia do aeracji ASFALT DROGOWY Do mieszanki mineralno-asfaltowej objętej niniejszą ST naleŝy stosować asfalt drogowy PMB 45/80-55 lub PMB 45/80-65, spełniający wymagania podane w tablicy 1 według normy PN-EN D str. 121

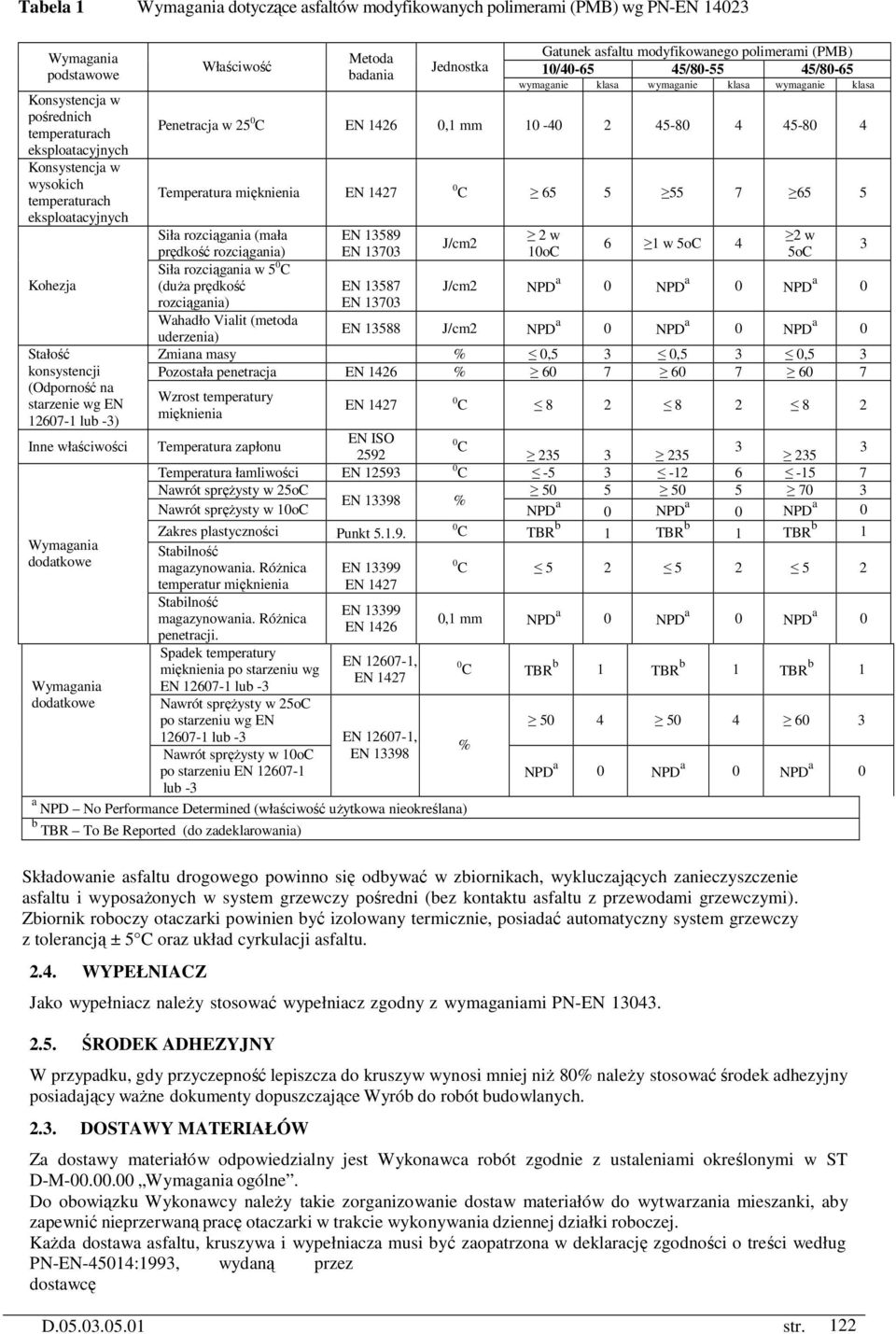

2 Tabela 1 Wymagania dotyczące asfaltów modyfikowanych polimerami (PMB) wg PN-EN Wymagania podstawowe Konsystencja w pośrednich temperaturach eksploatacyjnych Konsystencja w wysokich temperaturach eksploatacyjnych Kohezja Stałość konsystencji (Odporność na starzenie wg EN lub -3) Inne właściwości Wymagania dodatkowe Wymagania dodatkowe Właściwość Metoda badania Jednostka Gatunek asfaltu modyfikowanego polimerami (PMB) 10/ / /80-65 wymaganie klasa wymaganie klasa wymaganie klasa Penetracja w 25 0 C EN ,1 mm Temperatura mięknienia EN C Siła rozciągania (mała EN w 2 w J/cm2 6 1 w 5oC 4 prędkość rozciągania) EN oC 5oC 3 Siła rozciągania w 5 0 C (duŝa prędkość rozciągania) EN EN J/cm2 NPD a 0 NPD a 0 NPD a 0 Wahadło Vialit (metoda uderzenia) EN J/cm2 NPD a 0 NPD a 0 NPD a 0 Zmiana masy % 0,5 3 0,5 3 0,5 3 Pozostała penetracja EN 1426 % Wzrost temperatury mięknienia EN C Temperatura zapłonu EN ISO C Temperatura łamliwości EN C Nawrót spręŝysty w 25oC EN % Nawrót spręŝysty w 10oC NPD a 0 NPD a 0 NPD a 0 Zakres plastyczności Punkt C TBR b 1 TBR b 1 TBR b 1 Stabilność magazynowania. RóŜnica temperatur mięknienia EN EN C Stabilność magazynowania. RóŜnica penetracji. Spadek temperatury mięknienia po starzeniu wg EN lub -3 Nawrót spręŝysty w 25oC po starzeniu wg EN lub -3 Nawrót spręŝysty w 10oC po starzeniu EN lub -3 EN EN 1426 EN , EN 1427 EN , EN a NPD No Performance Determined (właściwość uŝytkowa nieokreślana) b TBR To Be Reported (do zadeklarowania) 0,1 mm NPD a 0 NPD a 0 NPD a 0 0 C TBR b 1 TBR b 1 TBR b 1 % NPD a 0 NPD a 0 NPD a 0 Składowanie asfaltu drogowego powinno się odbywać w zbiornikach, wykluczających zanieczyszczenie asfaltu i wyposaŝonych w system grzewczy pośredni (bez kontaktu asfaltu z przewodami grzewczymi). Zbiornik roboczy otaczarki powinien być izolowany termicznie, posiadać automatyczny system grzewczy z tolerancją ± 5 C oraz układ cyrkulacji asfaltu WYPEŁNIACZ Jako wypełniacz naleŝy stosować wypełniacz zgodny z wymaganiami PN-EN ŚRODEK ADHEZYJNY W przypadku, gdy przyczepność lepiszcza do kruszyw wynosi mniej niŝ 80% naleŝy stosować środek adhezyjny posiadający waŝne dokumenty dopuszczające Wyrób do robót budowlanych DOSTAWY MATERIAŁÓW Za dostawy materiałów odpowiedzialny jest Wykonawca robót zgodnie z ustaleniami określonymi w ST D-M Wymagania ogólne. Do obowiązku Wykonawcy naleŝy takie zorganizowanie dostaw materiałów do wytwarzania mieszanki, aby zapewnić nieprzerwaną pracę otaczarki w trakcie wykonywania dziennej działki roboczej. KaŜda dostawa asfaltu, kruszywa i wypełniacza musi być zaopatrzona w deklarację zgodności o treści według PN-EN-45014:1993, wydaną przez dostawcę D str. 122

3 3. SPRZĘT 3.1. OGÓLNE WYMAGANIA DOTYCZĄCE SPRZĘTU Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne p SPRZĘT DO WYKONANIA NAWIERZCHNI Z BETONU ASFALTOWEGO Zgodnie z SST D TRANSPORT 4.1. OGÓLNE WYMAGANIA DOTYCZĄCE TRANSPORTU 4.2. TRANSPORT MATERIAŁÓW 5. WYKONANIE ROBÓT 5.1. OGÓLNE ZASADY WYKONANIA ROBÓT Ogólne zasady wykonania Robót podano w ST D-M Wymagania ogólne p PROJEKTOWANIE MIESZANKI MINERALNO ASFALTOWEJ Receptę MMA naleŝy wykonać przed rozpoczęciem produkcji mieszanki oraz przy kaŝdej zmianie dostawcy lub złoŝa materiału jak równieŝ po stwierdzeniu w trakcie badań kontrolnych zmiany cech produkowanej mieszanki. InŜynier moŝe równieŝ zaŝądać ponownego zaprojektowania składu mieszanki w wypadku wątpliwości, co do prawidłowości sposobu jej ustalenia. Projektowanie składu betonu asfaltowego i właściwości zaprojektowanej mieszanki mineralno- asfaltowej naleŝy wykonać zgodnie z PN-EN Do betonu asfaltowego do warstwy wiąŝącej naleŝy stosować kruszywa i lepiszcza podane w tablicy 2. Tablica 2 Materiały do betonu asfaltowego do warstwy ścieralnej z asfaltu porowatego (projektowanie empiryczne lub funkcjonalne) Kategoria ruchu Materiał KR 3-6 Mieszanka mineralno- asfaltowa lub granulat asfaltowy o wymiarze D, [mm] 8/11 16 Lepiszcza asfaltowe a) PMB 45/80-55, PMB 45/80-65 Kruszywa mineralne Tablice 23,24, 25 WT-1 Kruszywa Projektowanie mieszanki mineralnej Zalecane uziarnienie mieszanki mineralnej oraz zawartość lepiszcza w betonie asfaltowym do warstwy wiąŝącej, projektowane metodą empiryczna podano w tablicy nr 3 Tablica 3 Uziarnienie mieszanki mineralnej oraz zawartość lepiszcza do asfaltu porowatego do warstwyścieralnej (projektowanie empiryczne) Przesiew, [% (m/m)] Właściwość PA 8 PA 11 Wymiar sita #, [mm]: od do od do , , ,063 3,0 5,0 3,0 5 5,0 Orientacyjna zawartość środka 0,5 0,4 stabilizujacego, [%(m/m)] Zawartość lepiszcza, wzór (2) B min 6,5 B min 6, Projektowanie ilości lepiszcza D str. 123

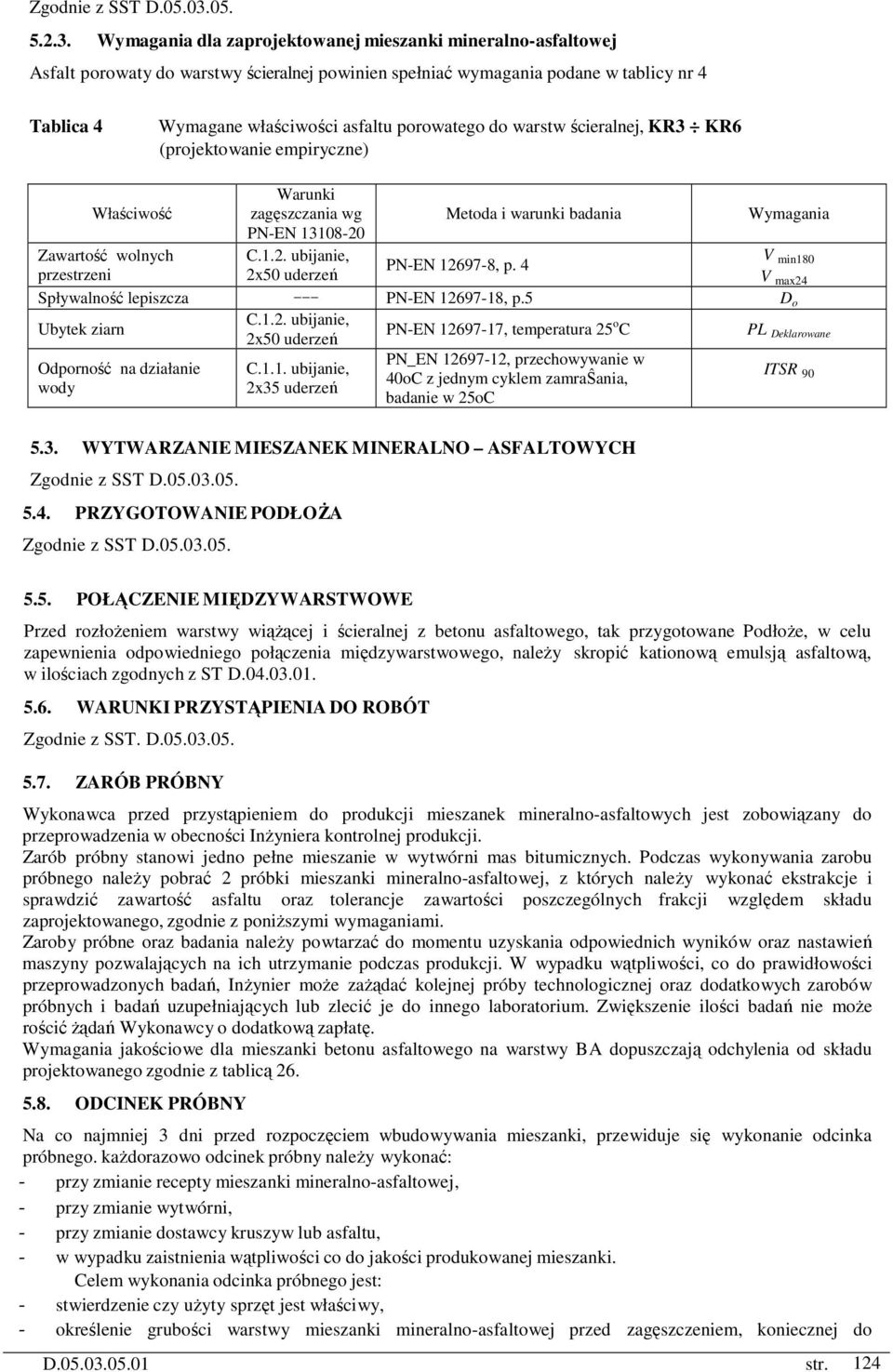

4 Wymagania dla zaprojektowanej mieszanki mineralno-asfaltowej Asfalt porowaty do warstwy ścieralnej powinien spełniać wymagania podane w tablicy nr 4 Tablica 4 Wymagane właściwości asfaltu porowatego do warstw ścieralnej, KR3 KR6 (projektowanie empiryczne) Właściwość Zawartość wolnych przestrzeni Warunki zagęszczania wg PN-EN C.1.2. ubijanie, 2x50 uderzeń Metoda i warunki badania PN-EN , p. 4 Wymagania V min180 V max24 Spływalność lepiszcza --- PN-EN , p.5 D o Ubytek ziarn C.1.2. ubijanie, 2x50 uderzeń PN-EN , temperatura 25 o C Odporność na działanie wody C.1.1. ubijanie, 2x35 uderzeń PN_EN , przechowywanie w 40oC z jednym cyklem zamraŝania, badanie w 25oC PL Deklarowane ITSR WYTWARZANIE MIESZANEK MINERALNO ASFALTOWYCH 5.4. PRZYGOTOWANIE PODŁOśA 5.5. POŁĄCZENIE MIĘDZYWARSTWOWE Przed rozłoŝeniem warstwy wiąŝącej i ścieralnej z betonu asfaltowego, tak przygotowane PodłoŜe, w celu zapewnienia odpowiedniego połączenia międzywarstwowego, naleŝy skropić kationową emulsją asfaltową, w ilościach zgodnych z ST D WARUNKI PRZYSTĄPIENIA DO ROBÓT Zgodnie z SST. D ZARÓB PRÓBNY Wykonawca przed przystąpieniem do produkcji mieszanek mineralno-asfaltowych jest zobowiązany do przeprowadzenia w obecności InŜyniera kontrolnej produkcji. Zarób próbny stanowi jedno pełne mieszanie w wytwórni mas bitumicznych. Podczas wykonywania zarobu próbnego naleŝy pobrać 2 próbki mieszanki mineralno-asfaltowej, z których naleŝy wykonać ekstrakcje i sprawdzić zawartość asfaltu oraz tolerancje zawartości poszczególnych frakcji względem składu zaprojektowanego, zgodnie z poniŝszymi wymaganiami. Zaroby próbne oraz badania naleŝy powtarzać do momentu uzyskania odpowiednich wyników oraz nastawień maszyny pozwalających na ich utrzymanie podczas produkcji. W wypadku wątpliwości, co do prawidłowości przeprowadzonych badań, InŜynier moŝe zaŝądać kolejnej próby technologicznej oraz dodatkowych zarobów próbnych i badań uzupełniających lub zlecić je do innego laboratorium. Zwiększenie ilości badań nie moŝe rościć Ŝądań Wykonawcy o dodatkową zapłatę. Wymagania jakościowe dla mieszanki betonu asfaltowego na warstwy BA dopuszczają odchylenia od składu projektowanego zgodnie z tablicą ODCINEK PRÓBNY Na co najmniej 3 dni przed rozpoczęciem wbudowywania mieszanki, przewiduje się wykonanie odcinka próbnego. kaŝdorazowo odcinek próbny naleŝy wykonać: przy zmianie recepty mieszanki mineralno-asfaltowej, przy zmianie wytwórni, przy zmianie dostawcy kruszyw lub asfaltu, w wypadku zaistnienia wątpliwości co do jakości produkowanej mieszanki. Celem wykonania odcinka próbnego jest: stwierdzenie czy uŝyty sprzęt jest właściwy, określenie grubości warstwy mieszanki mineralno-asfaltowej przed zagęszczeniem, koniecznej do D str. 124

5 uzyskania wymaganej w dokumentacji projektowej grubości warstwy, określenie potrzebnej ilości przejść walców dla uzyskania prawidłowego zagęszczenia warstwy. Do takiej próby Wykonawca uŝyje takich materiałów oraz sprzętu, jakie będą stosowane do wykonania warstwy nawierzchni. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez InŜyniera. Wykonawca moŝe przystąpić do wykonywania warstwy nawierzchni po zaakceptowaniu odcinka próbnego przez InŜyniera. Odcinek próbny stanowi fragment nawierzchni pełnej grubości przewidzianej w Dokumentacji Projektowej, szerokości zgodnej z uŝywanym do wbudowania nawierzchni sprzętem, długości 60 do 100 m. Z kaŝdego odcinka próbnego, z róŝnych miejsc, pobiera się materiał na co najmniej 2 próbki, na bazie których przeprowadza się badania składu MMA oraz właściwości przewidzianych w niniejszej Specyfikacji Technicznej. W wypadku wątpliwości, co do prawidłowości przeprowadzonych badań, InŜynier moŝe zaŝądać badań uzupełniających lub zlecić je do innego laboratorium. Zwiększenie ilości badań nie moŝe rościć Ŝądań Wykonawcy o dodatkową zapłatę WYKONANIE WARSTWY Z BETONU ASFALTOWEGO 6. KONTROLA JAKOŚCI ROBÓT 6.1. OGÓLNE ZASADY KONTROLI JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne p WŁAŚCIWOŚCI WARSTW I NAWIERZCHNI Grubość warstwy i zagęszczenie Właściwości wykonanej warstwy powinny spełniać warunki podane w tablicy 5. Tablica 5. Warstwa i sposób projektowania Typ i wymiar mieszanek mineralno- asfaltowych do warstw nawierzchni Typ i wymiar mieszanki, przeznaczenie Projektowana grubość warstwy technologicznej [cm] Wskaźnik zagęszczenia [%] Zawartość wolnych przestrzeni w warstwie [%(v/v)] Ścieralna PA 8 4,0 5,0 97 projektowanie empiryczne PA 11 5,0 6, Równość 6.3. DOPUSZCZALNE ODCHYŁKI Mieszanka mineralno- asfaltowa Właściwości lepiszcza odzyskanego Zawartość lepiszcza Uziarnienie Uziarnienie kaŝdej próbki pobranej z luźnej mieszanki mineralno-asfaltowej nie moŝe odbiegać od wartości projektowanej, w zaleŝności od liczby wyników badań z danego odcinka budowy. Wyniki badań nie uwzględniają badań kontrolnych dodatkowych (p ). W wypadku wymagań dotyczących uziarnienia, wyraŝonych jako którekolwiek z: - zawartość kruszywa o wymiarze < 0,063 mm, - zawartość kruszywa o wymiarze < 0,125 mm, - zawartość kruszywa drobnego o wymiarze od 0,063 mm do 2 mm, - zawartość kruszywa grubego o wymiarze > 2 mm, - zawartość kruszywa grubego o wymiarze > 5,6 mm, - zawartość ziaren grubych, D str. 125

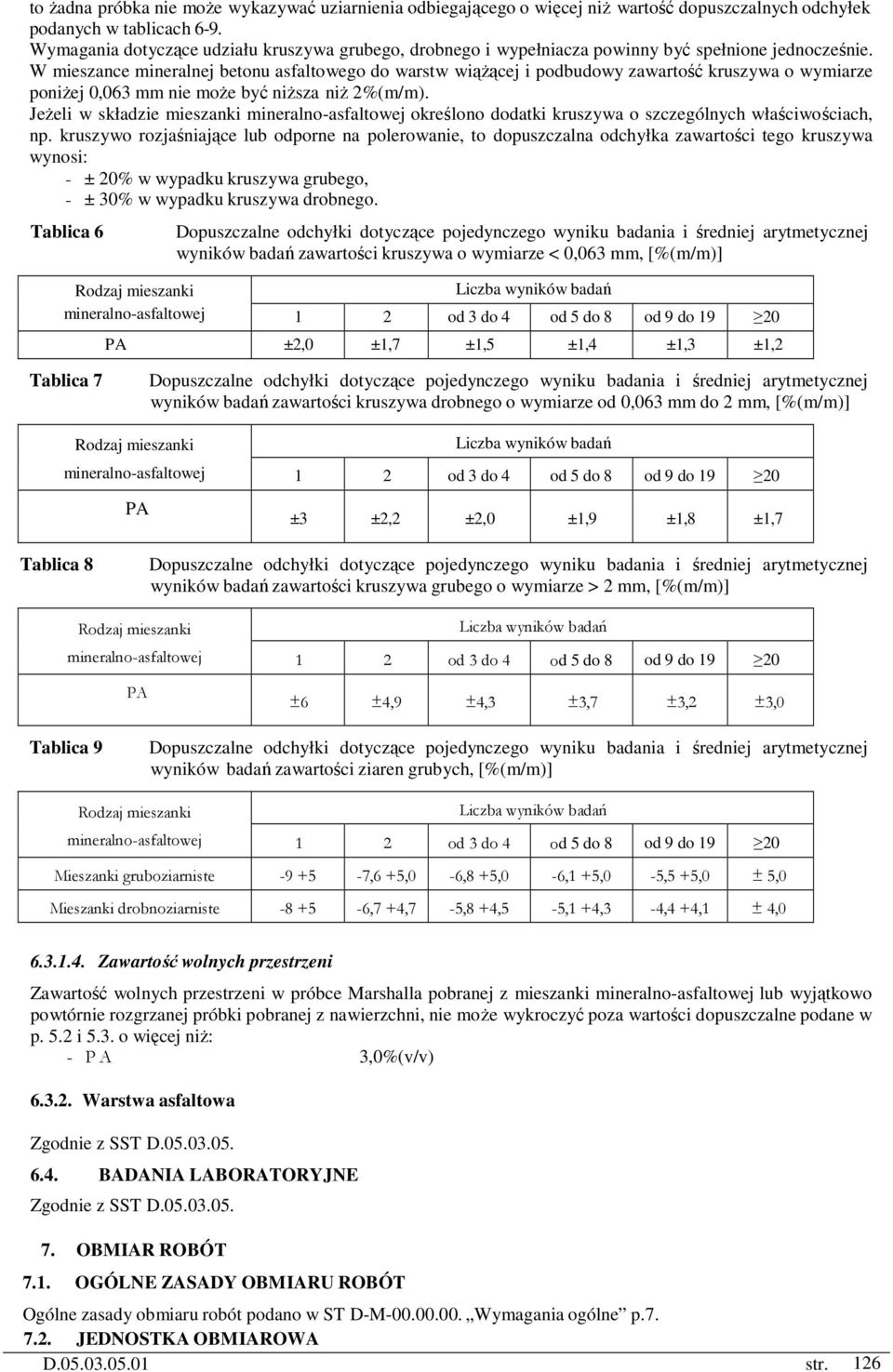

6 to Ŝadna próbka nie moŝe wykazywać uziarnienia odbiegającego o więcej niŝ wartość dopuszczalnych odchyłek podanych w tablicach 6-9. Wymagania dotyczące udziału kruszywa grubego, drobnego i wypełniacza powinny być spełnione jednocześnie. W mieszance mineralnej betonu asfaltowego do warstw wiąŝącej i podbudowy zawartość kruszywa o wymiarze poniŝej 0,063 mm nie moŝe być niŝsza niŝ 2%(m/m). JeŜeli w składzie mieszanki mineralno-asfaltowej określono dodatki kruszywa o szczególnych właściwościach, np. kruszywo rozjaśniające lub odporne na polerowanie, to dopuszczalna odchyłka zawartości tego kruszywa wynosi: - ± 20% w wypadku kruszywa grubego, - ± 30% w wypadku kruszywa drobnego. Tablica 6 Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości kruszywa o wymiarze < 0,063 mm, [%(m/m)] Rodzaj mieszanki Liczba wyników badań mineralno-asfaltowej 1 2 od 3 do 4 od 5 do 8 od 9 do PA ±2,0 ±1,7 ±1,5 ±1,4 ±1,3 ±1,2 Tablica 7 Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości kruszywa drobnego o wymiarze od 0,063 mm do 2 mm, [%(m/m)] Rodzaj mieszanki Liczba wyników badań mineralno-asfaltowej 1 2 od 3 do 4 od 5 do 8 od 9 do PA ±3 ±2,2 ±2,0 ±1,9 ±1,8 ±1,7 Tablica 8 Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości kruszywa grubego o wymiarze > 2 mm, [%(m/m)] Rodzaj mieszanki Liczba wyników badań mineralno-asfaltowej 1 2 od 3 do 4 od 5 do 8 od 9 do PA ±6 ±4,9 ±4,3 ±3,7 ±3,2 ±3,0 Tablica 9 Dopuszczalne odchyłki dotyczące pojedynczego wyniku badania i średniej arytmetycznej wyników badań zawartości ziaren grubych, [%(m/m)] Rodzaj mieszanki Liczba wyników badań mineralno-asfaltowej 1 2 od 3 do 4 od 5 do 8 od 9 do Mieszanki gruboziarniste ,6 +5,0-6,8 +5,0-6,1 +5,0-5,5 +5,0 ± 5,0 Mieszanki drobnoziarniste ,7 +4,7-5,8 +4,5-5,1 +4,3-4,4 +4,1 ± 4, Zawartość wolnych przestrzeni Zawartość wolnych przestrzeni w próbce Marshalla pobranej z mieszanki mineralno-asfaltowej lub wyjątkowo powtórnie rozgrzanej próbki pobranej z nawierzchni, nie moŝe wykroczyć poza wartości dopuszczalne podane w p. 5.2 i 5.3. o więcej niŝ: - P A 3,0%(v/v) Warstwa asfaltowa 6.4. BADANIA LABORATORYJNE 7. OBMIAR ROBÓT 7.1. OGÓLNE ZASADY OBMIARU ROBÓT Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne p JEDNOSTKA OBMIAROWA D str. 126

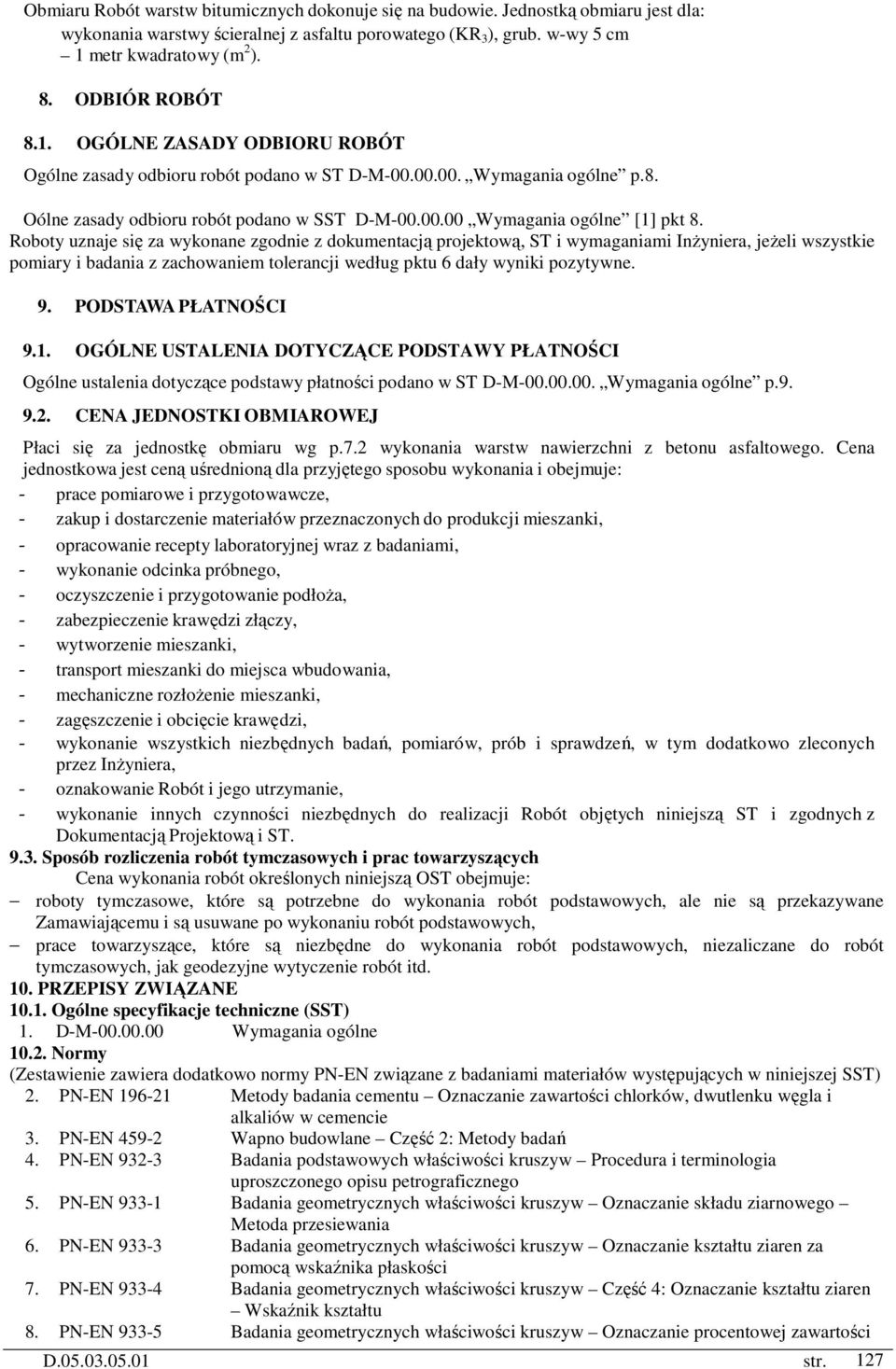

7 Obmiaru Robót warstw bitumicznych dokonuje się na budowie. Jednostką obmiaru jest dla: wykonania warstwy ścieralnej z asfaltu porowatego (KR 3 ), grub. w-wy 5 cm 1 metr kwadratowy (m 2 ). 8. ODBIÓR ROBÓT 8.1. OGÓLNE ZASADY ODBIORU ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne p.8. Oólne zasady odbioru robót podano w SST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. OGÓLNE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne p CENA JEDNOSTKI OBMIAROWEJ Płaci się za jednostkę obmiaru wg p.7.2 wykonania warstw nawierzchni z betonu asfaltowego. Cena jednostkowa jest ceną uśrednioną dla przyjętego sposobu wykonania i obejmuje: prace pomiarowe i przygotowawcze, zakup i dostarczenie materiałów przeznaczonych do produkcji mieszanki, opracowanie recepty laboratoryjnej wraz z badaniami, wykonanie odcinka próbnego, oczyszczenie i przygotowanie podłoŝa, zabezpieczenie krawędzi złączy, wytworzenie mieszanki, transport mieszanki do miejsca wbudowania, mechaniczne rozłoŝenie mieszanki, zagęszczenie i obcięcie krawędzi, wykonanie wszystkich niezbędnych badań, pomiarów, prób i sprawdzeń, w tym dodatkowo zleconych przez InŜyniera, oznakowanie Robót i jego utrzymanie, wykonanie innych czynności niezbędnych do realizacji Robót objętych niniejszą ST i zgodnych z Dokumentacją Projektową i ST Sposób rozliczenia robót tymczasowych i prac towarzyszących Cena wykonania robót określonych niniejszą OST obejmuje: roboty tymczasowe, które są potrzebne do wykonania robót podstawowych, ale nie są przekazywane Zamawiającemu i są usuwane po wykonaniu robót podstawowych, prace towarzyszące, które są niezbędne do wykonania robót podstawowych, niezaliczane do robót tymczasowych, jak geodezyjne wytyczenie robót itd. 10. PRZEPISY ZWIĄZANE Ogólne specyfikacje techniczne (SST) 1. D-M Wymagania ogólne Normy (Zestawienie zawiera dodatkowo normy PN-EN związane z badaniami materiałów występujących w niniejszej SST) 2. PN-EN Metody badania cementu Oznaczanie zawartości chlorków, dwutlenku węgla i alkaliów w cemencie 3. PN-EN Wapno budowlane Część 2: Metody badań 4. PN-EN Badania podstawowych właściwości kruszyw Procedura i terminologia uproszczonego opisu petrograficznego 5. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie składu ziarnowego Metoda przesiewania 6. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie kształtu ziaren za pomocą wskaźnika płaskości 7. PN-EN Badania geometrycznych właściwości kruszyw Część 4: Oznaczanie kształtu ziaren Wskaźnik kształtu 8. PN-EN Badania geometrycznych właściwości kruszyw Oznaczanie procentowej zawartości D str. 127

8 ziaren o powierzchniach powstałych w wyniku przekruszenia lub łamania kruszyw grubych 9. PN-EN Badania geometrycznych właściwości kruszyw Część 6: Ocena właściwości powierzchni Wskaźnik przepływu kruszywa 10. PN-EN Badania geometrycznych właściwości kruszyw Ocena zawartości drobnych cząstek Badania błękitem metylenowym 11. PN-EN Badania geometrycznych właściwości kruszyw Część 10: Ocena zawartości drobnych cząstek Uziarnienie wypełniaczy (przesiewanie w strumieniu powietrza) 12. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Metody oznaczania odporności na rozdrabnianie 13. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Oznaczanie gęstości nasypowej i jamistości 14. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 4: Oznaczanie pustych przestrzeni suchego, zagęszczonego wypełniacza 15. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 5: Oznaczanie zawartości wody przez suszenie w suszarce z wentylacją 16. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 6: Oznaczanie gęstości ziaren i nasiąkliwości 17. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 7: Oznaczanie gęstości wypełniacza Metoda piknometryczna 18. PN-EN Badania mechanicznych i fizycznych właściwości kruszyw Część 8: Oznaczanie polerowalności kamienia 19. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 1: Oznaczanie mrozoodporności 20. PN-EN Badania właściwości cieplnych i odporności kruszyw na działanie czynników atmosferycznych Część 3: Badanie bazaltowej zgorzeli słonecznej metodą gotowania 21. PN-EN 1426 Asfalty i produkty asfaltowe Oznaczanie penetracji igłą 22. PN-EN 1427 Asfalty i produkty asfaltowe Oznaczanie temperatury mięknienia Metoda Pierścień i Kula 23. PN-EN 1428 Asfalty i lepiszcza asfaltowe Oznaczanie zawartości wody w emulsjach asfaltowych Metoda destylacji azeotropowej 24. PN-EN 1429 Asfalty i lepiszcza asfaltowe Oznaczanie pozostałości na sicie emulsji asfaltowych oraz trwałości podczas magazynowania metodą pozostałości na sicie 25. PN-EN Badania chemicznych właściwości kruszyw Analiza chemiczna 26. PN-EN Badania chemicznych właściwości kruszyw Część 4: Oznaczanie podatności wypełniaczy do mieszanek mineralno-asfaltowych na działanie wody 27. PN-EN Asfalty i produkty asfaltowe Wymagania dla asfaltów drogowych 28. PN-EN Asfalty i produkty asfaltowe Oznaczanie rozpuszczalności 29. PN-EN Asfalty i produkty asfaltowe Oznaczanie temperatury łamliwości Fraassa 30. PN-EN Asfalty i produkty asfaltowe Oznaczanie zawartości parafiny Część 1: Metoda destylacyjna 31. PN-EN i PN-EN Asfalty i produkty asfaltowe Oznaczanie odporności na twardnienie pod wpływem ciepła i powietrza Część 1: Metoda RTFOT Jw. Część 3: Metoda RFT 32. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 6: Oznaczanie gęstości objętościowej metodą hydrostatyczną 33. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 8: Oznaczanie zawartości wolnej przestrzeni 34. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 11: Określenie powiązania pomiędzy kruszywem i asfaltem 35. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 12: Określanie wraŝliwości na wodę 36. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 13: Pomiar temperatury 37. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 18: Spływanie lepiszcza 38. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 22: Koleinowanie 39. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 27: Pobieranie próbek 40. PN-EN Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco Część 36: Oznaczanie grubości nawierzchni asfaltowych 41. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie czasu wypływu emulsji asfaltowych D str. 128

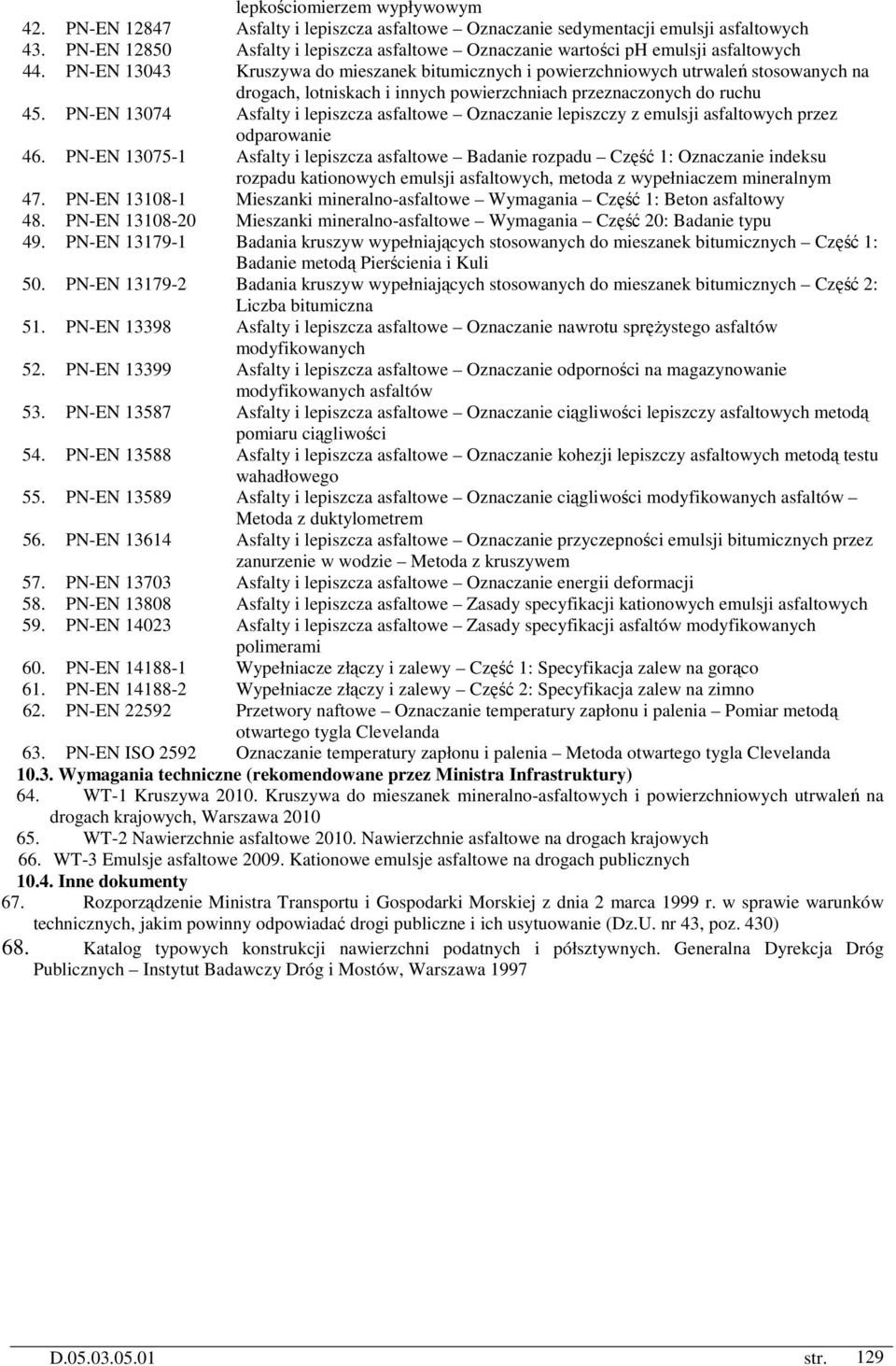

9 lepkościomierzem wypływowym 42. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie sedymentacji emulsji asfaltowych 43. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie wartości ph emulsji asfaltowych 44. PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleń stosowanych na drogach, lotniskach i innych powierzchniach przeznaczonych do ruchu 45. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie lepiszczy z emulsji asfaltowych przez odparowanie 46. PN-EN Asfalty i lepiszcza asfaltowe Badanie rozpadu Część 1: Oznaczanie indeksu rozpadu kationowych emulsji asfaltowych, metoda z wypełniaczem mineralnym 47. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 1: Beton asfaltowy 48. PN-EN Mieszanki mineralno-asfaltowe Wymagania Część 20: Badanie typu 49. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 1: Badanie metodą Pierścienia i Kuli 50. PN-EN Badania kruszyw wypełniających stosowanych do mieszanek bitumicznych Część 2: Liczba bitumiczna 51. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie nawrotu spręŝystego asfaltów modyfikowanych 52. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie odporności na magazynowanie modyfikowanych asfaltów 53. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie ciągliwości lepiszczy asfaltowych metodą pomiaru ciągliwości 54. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie kohezji lepiszczy asfaltowych metodą testu wahadłowego 55. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie ciągliwości modyfikowanych asfaltów Metoda z duktylometrem 56. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie przyczepności emulsji bitumicznych przez zanurzenie w wodzie Metoda z kruszywem 57. PN-EN Asfalty i lepiszcza asfaltowe Oznaczanie energii deformacji 58. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji kationowych emulsji asfaltowych 59. PN-EN Asfalty i lepiszcza asfaltowe Zasady specyfikacji asfaltów modyfikowanych polimerami 60. PN-EN Wypełniacze złączy i zalewy Część 1: Specyfikacja zalew na gorąco 61. PN-EN Wypełniacze złączy i zalewy Część 2: Specyfikacja zalew na zimno 62. PN-EN Przetwory naftowe Oznaczanie temperatury zapłonu i palenia Pomiar metodą otwartego tygla Clevelanda 63. PN-EN ISO 2592 Oznaczanie temperatury zapłonu i palenia Metoda otwartego tygla Clevelanda Wymagania techniczne (rekomendowane przez Ministra Infrastruktury) 64. WT-1 Kruszywa Kruszywa do mieszanek mineralno-asfaltowych i powierzchniowych utrwaleń na drogach krajowych, Warszawa WT-2 Nawierzchnie asfaltowe Nawierzchnie asfaltowe na drogach krajowych 66. WT-3 Emulsje asfaltowe Kationowe emulsje asfaltowe na drogach publicznych Inne dokumenty 67. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. nr 43, poz. 430) 68. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. Generalna Dyrekcja Dróg Publicznych Instytut Badawczy Dróg i Mostów, Warszawa 1997 D str. 129
