1

2 Szanowni Państwo, Firma Dom-Styr Z. Igies i Wspólnicy Sp. J. działa na polskim rynku od 2004 roku. Dom-Styr jest jednym z nielicznych producentów płyt styropianowych z całkowicie polskim kapitałem. Posiada wieloletnie doświadczenie wynikające z profilu prowadzenia działalności w branży budowlanej (od 1993 roku - Polmar - wówczas wiodący producent wyrobów z polistyrenu, od 1999 roku - Igies & Igies - fabryka okien i drzwi drewnianych, PCV, ALU). Od samego początku Dom-Styr systematycznie rozszerza swoją ofertę i zdolności produkcyjne. Podstawowym produktem firmy są płyty styropianowe. W 2008 roku firma wzbogaciła swoją ofertę o Styropapę DMS TERM jednostronnie lub dwustronnie oklejaną papą. W 2009 roku uruchomiona została produkcja chemii budowlanej. Asortyment firmy został powiększony o zaprawy klejące do glazury i terakoty, mrozoodporne elastyczne zaprawy klejące do glazury i terakoty, uniwersalne zaprawy klejowe do zatapiania siatki zbrojeniowej i przyklejania płyt styropianowych, a także zaprawy klejowe do przyklejania płyt styropianowych. Kolejnym nowym produktem, firmy są płyty styropianowe LAMBDA PREMIUM, które poprzez zastosowanie specjalnego surowca z domieszką grafitu odznaczają się najlepszymi własnościami termoizolacyjnymi. Nowością w ofercie firmy są również płyty hydroizolacyjne, które oprócz swoich właściwości termoizolacyjnych, charakteryzują się bardzo niskim poziomem wchłaniania wody. Chcąc sprostać wysokim wymaganiom rynku, firma dużo inwestuje w rozbudowę oraz unowocześnianie linii technologicznej. Pozwala to oferować coraz więcej nowych, wysokiej jakości produktów oraz zwiększać zakres działania. Gwarancją najwyższej jakości produktów firmy Dom- Styr jest własne laboratorium, w którym prowadzone są badania nad nowymi i już istniejącymi wyrobami. Produkty Naszej Firmy wytwarzane są zgodnie z normami europejskimi oraz posiadają Aprobaty Techniczne Instytutu Techniki Budowlanej. Prawidłowa termoizolacja ścian zewnętrznych budynku, pozwala zmniejszyć koszty jego ogrzewania o około 30 %. Co więcej, w tak ocieplonym budynku panuje odpowiedni mikroklimat. Podczas zimy ściany nie ulegają wychłodzeniu, natomiast w lecie izolacja gwarantuje pomieszczeniom przyjemny chłód. Konstrukcja obiektu nie jest wtedy narażona na wahania temperatury, a jednocześnie płyty styropianowe pozwalają zamaskować nierówności i pęknięcia ścian. Poza wyżej wymienionymi zaletami, ocieplając budynek chronimy środowisko naturalne poprzez mniejsze zużycie energii. Zaprawy KLEJĄCE 2 Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl,

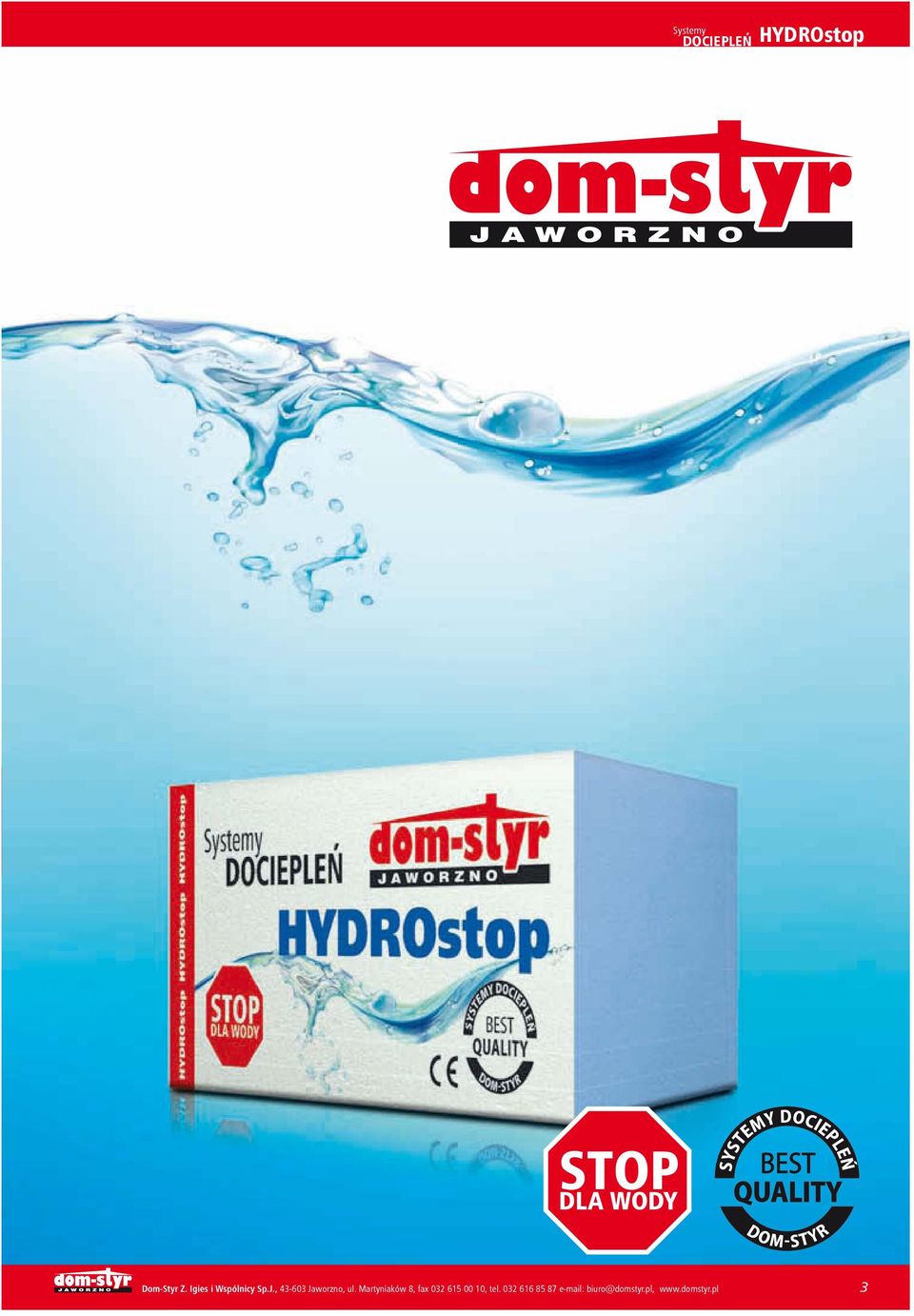

3 Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl, 3

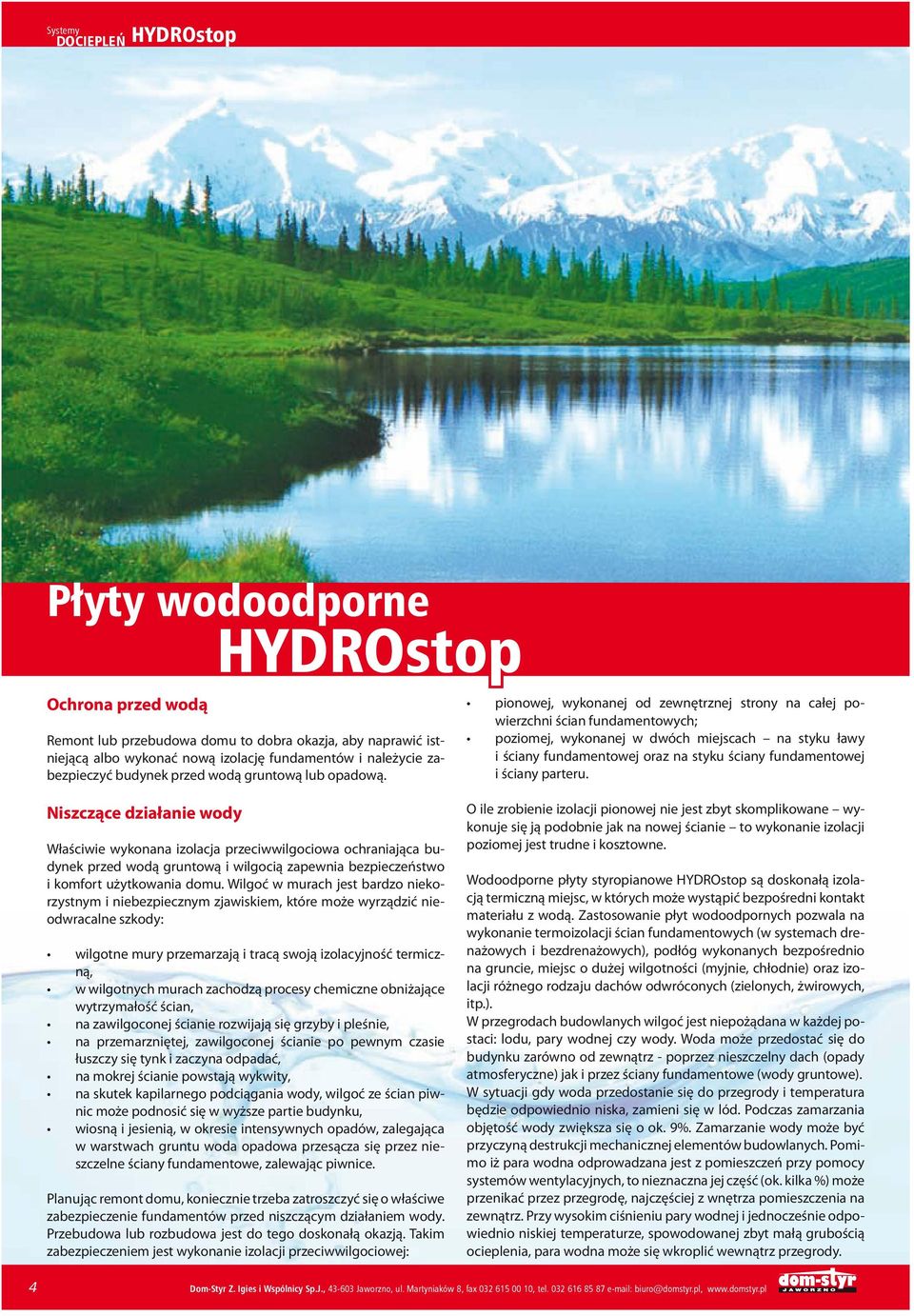

4 płyty wodoodporne Ochrona przed wodą Remont lub przebudowa domu to dobra okazja, aby naprawić istniejącą albo wykonać nową izolację fundamentów i należycie zabezpieczyć budynek przed wodą gruntową lub opadową. pionowej, wykonanej od zewnętrznej strony na całej powierzchni ścian fundamentowych; poziomej, wykonanej w dwóch miejscach na styku ławy i ściany fundamentowej oraz na styku ściany fundamentowej i ściany parteru. Niszczące działanie wody Właściwie wykonana izolacja przeciwwilgociowa ochraniająca budynek przed wodą gruntową i wilgocią zapewnia bezpieczeństwo i komfort użytkowania domu. Wilgoć w murach jest bardzo niekorzystnym i niebezpiecznym zjawiskiem, które może wyrządzić nieodwracalne szkody: wilgotne mury przemarzają i tracą swoją izolacyjność termiczną, w wilgotnych murach zachodzą procesy chemiczne obniżające wytrzymałość ścian, na zawilgoconej ścianie rozwijają się grzyby i pleśnie, na przemarzniętej, zawilgoconej ścianie po pewnym czasie łuszczy się tynk i zaczyna odpadać, na mokrej ścianie powstają wykwity, na skutek kapilarnego podciągania wody, wilgoć ze ścian piwnic może podnosić się w wyższe partie budynku, wiosną i jesienią, w okresie intensywnych opadów, zalegająca w warstwach gruntu woda opadowa przesącza się przez nieszczelne ściany fundamentowe, zalewając piwnice. Planując remont domu, koniecznie trzeba zatroszczyć się o właściwe zabezpieczenie fundamentów przed niszczącym działaniem wody. Przebudowa lub rozbudowa jest do tego doskonałą okazją. Takim zabezpieczeniem jest wykonanie izolacji przeciwwilgociowej: O ile zrobienie izolacji pionowej nie jest zbyt skomplikowane wykonuje się ją podobnie jak na nowej ścianie to wykonanie izolacji poziomej jest trudne i kosztowne. Wodoodporne płyty styropianowe HYDROstop są doskonałą izolacją termiczną miejsc, w których może wystąpić bezpośredni kontakt materiału z wodą. Zastosowanie płyt wodoodpornych pozwala na wykonanie termoizolacji ścian fundamentowych (w systemach drenażowych i bezdrenażowych), podłóg wykonanych bezpośrednio na gruncie, miejsc o dużej wilgotności (myjnie, chłodnie) oraz izolacji różnego rodzaju dachów odwróconych (zielonych, żwirowych, itp.). W przegrodach budowlanych wilgoć jest niepożądana w każdej postaci: lodu, pary wodnej czy wody. Woda może przedostać się do budynku zarówno od zewnątrz - poprzez nieszczelny dach (opady atmosferyczne) jak i przez ściany fundamentowe (wody gruntowe). W sytuacji gdy woda przedostanie się do przegrody i temperatura będzie odpowiednio niska, zamieni się w lód. Podczas zamarzania objętość wody zwiększa się o ok. 9%. Zamarzanie wody może być przyczyną destrukcji mechanicznej elementów budowlanych. Pomimo iż para wodna odprowadzana jest z pomieszczeń przy pomocy systemów wentylacyjnych, to nieznaczna jej część (ok. kilka %) może przenikać przez przegrodę, najczęściej z wnętrza pomieszczenia na zewnątrz. Przy wysokim ciśnieniu pary wodnej i jednocześnie odpowiednio niskiej temperaturze, spowodowanej zbyt małą grubością ocieplenia, para wodna może się wkroplić wewnątrz przegrody. 4 Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl,

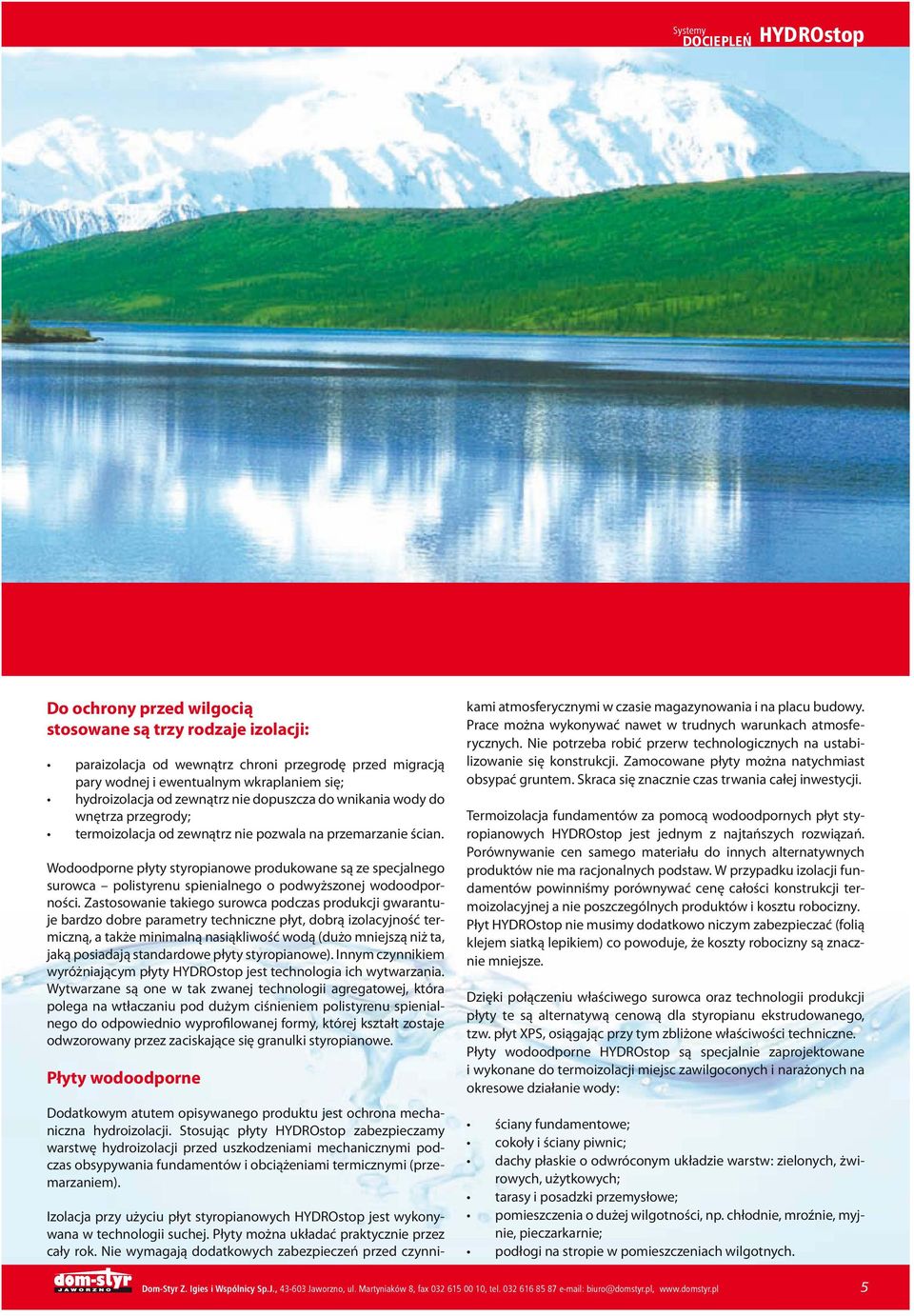

5 Do ochrony przed wilgocią stosowane są trzy rodzaje izolacji: paraizolacja od wewnątrz chroni przegrodę przed migracją pary wodnej i ewentualnym wkraplaniem się; hydroizolacja od zewnątrz nie dopuszcza do wnikania wody do wnętrza przegrody; termoizolacja od zewnątrz nie pozwala na przemarzanie ścian. Wodoodporne płyty styropianowe produkowane są ze specjalnego surowca polistyrenu spienialnego o podwyższonej wodoodporności. Zastosowanie takiego surowca podczas produkcji gwarantuje bardzo dobre parametry techniczne płyt, dobrą izolacyjność termiczną, a także minimalną nasiąkliwość wodą (dużo mniejszą niż ta, jaką posiadają standardowe płyty styropianowe). Innym czynnikiem wyróżniającym płyty HYDROstop jest technologia ich wytwarzania. Wytwarzane są one w tak zwanej technologii agregatowej, która polega na wtłaczaniu pod dużym ciśnieniem polistyrenu spienialnego do odpowiednio wyprofilowanej formy, której kształt zostaje odwzorowany przez zaciskające się granulki styropianowe. Płyty wodoodporne Dodatkowym atutem opisywanego produktu jest ochrona mechaniczna hydroizolacji. Stosując płyty HYDROstop zabezpieczamy warstwę hydroizolacji przed uszkodzeniami mechanicznymi podczas obsypywania fundamentów i obciążeniami termicznymi (przemarzaniem). Izolacja przy użyciu płyt styropianowych HYDROstop jest wykonywana w technologii suchej. Płyty można układać praktycznie przez cały rok. Nie wymagają dodatkowych zabezpieczeń przed czynnikami atmosferycznymi w czasie magazynowania i na placu budowy. Prace można wykonywać nawet w trudnych warunkach atmosferycznych. Nie potrzeba robić przerw technologicznych na ustabilizowanie się konstrukcji. Zamocowane płyty można natychmiast obsypać gruntem. Skraca się znacznie czas trwania całej inwestycji. Termoizolacja fundamentów za pomocą wodoodpornych płyt styropianowych HYDROstop jest jednym z najtańszych rozwiązań. Porównywanie cen samego materiału do innych alternatywnych produktów nie ma racjonalnych podstaw. W przypadku izolacji fundamentów powinniśmy porównywać cenę całości konstrukcji termoizolacyjnej a nie poszczególnych produktów i kosztu robocizny. Płyt HYDROstop nie musimy dodatkowo niczym zabezpieczać (folią klejem siatką lepikiem) co powoduje, że koszty robocizny są znacznie mniejsze. Dzięki połączeniu właściwego surowca oraz technologii produkcji płyty te są alternatywą cenową dla styropianu ekstrudowanego, tzw. płyt XPS, osiągając przy tym zbliżone właściwości techniczne. Płyty wodoodporne HYDROstop są specjalnie zaprojektowane i wykonane do termoizolacji miejsc zawilgoconych i narażonych na okresowe działanie wody: ściany fundamentowe; cokoły i ściany piwnic; dachy płaskie o odwróconym układzie warstw: zielonych, żwirowych, użytkowych; tarasy i posadzki przemysłowe; pomieszczenia o dużej wilgotności, np. chłodnie, mroźnie, myjnie, pieczarkarnie; podłogi na stropie w pomieszczeniach wilgotnych. Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl, 5

6 Wyższość technologii agregatowej nad technologią blokową Płyty styropianowe cięte z bloku Płyty styropianowe formowane Informacja Słabsza spoistość Lepsza spoistość Lepsza spoistość czyli większe zagęszczenie granulek. Powoduje to, że woda trudniej wnika między spienione granulki polistyrenu. Oznacza to mniejszą nasiąkliwość płyt w warunkach długotrwałego działania wody. Brak powłoki hydrofobowej Powłoka hydrofobowa Dodatkowy efekt wodoodporności. Naskórek ten występuje na całej powierzchni płyty, co chroni ją przed wnikaniem wody oraz gwarantuje jej bardzo dobre właściwości izolacyjne. Frezy cięte Frezy formowane Frezy kształtowane są w formie, stąd też naskórek hydrofobowy powstaje także na krawędziach. Granulki nie są przecinane dlatego też zachowują wysoką wodoodporność. Brak powierzchni drenującej lub powierzchnia drenująca frezowana Mniejsza stabilność wymiarowa Powierzchnia drenująca formowana Większa stabilność wymiarowa W stosowanej technologii agregatowej formowana jest cała płyta łącznie z powierzchnią drenującą. Zatem jest ona pokryta powłoką hydrofobową. Podczas produkcji płyt w technologii agregatowej zużywa się dużo mniej pary wodnej oraz uzyskuje się gotowy, uformowany wyrób. Nie występują naprężenia wewnętrzne. Czynniki te powodują, że już po kilkunastu godzinach wymiary stabilizują się. 6 Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl,

7 płyty wodoodporne OPIS PRODUKTU: Płyty styropianowe HYDROstop 120 produkowane są ze specjalnego surowca o podwyższonej wodoodporności. Zastosowanie takiego surowca podczas produkcji gwarantuje bardzo dobre parametry techniczne płyt, dobrą izolacyjność termiczną, a także minimalną nasiąkliwość wodą. Płyty HY- DROstop 120 są doskonałą izolacją termiczną miejsc, w których może wystąpić bezpośredni kontakt materiału z wodą. ZASTOSOWANIE: ściany fundamentowe; cokoły i ściany piwnic; pomieszczena o dużej wilgotności, np. chłodni, myjni, mroźni; podłogi na stropie w pomieszczeniach wilgotnych. Płyty wodoodporne HYDROstop 120 nie mogą być stosowane w bezpośrednim kontakcie z substancjami działającymi destrukcyjnie na polistyren, np. aceton, benzen, benzyna, terpentyna. WYMIARY PŁYT: HYDROstop 120 Systemy Deklarowany opór cieplny R D poszczególnych grubości wyrobu HYDROstop 120 Grubość [mm] R D [m²k/w] 1,35 2,20 2,75 3,30 DANE TECHNICZNE: Kod produktu wg PN-EN 13163:2004 EPS EN T2-L1-W2-S2-P4-BS170-CS(10)120-DS(N)5-DS(70,90)1-DLT(2)5-WL(T)1 Cecha Klasa/poziom Tolerancja/ wymaganie Wytrzymałość na zginanie BS kpa Naprężenia ściskające przy 10% odkształceniu względnym Nasiąkliwość woda przy długotrwałym, całkowitym zanurzeniu Absorpcja wody przy długotrwałej dyfuzji Współczynnik przewodności cieplnej λdekl Reakcja na ogień CS(10) kpa WL(T)1 0,7 % WD(V)5 5,0 % Klasa E 0,036 W/mK długość 1215 mm szerokość 615 mm grubość: 50 mm, 80 mm, 100 mm, 120 mm wykończenie płyt: frezowane na zakładkę (głębokość frezu 15 mm) Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl, 7

8 płyty wodoodporne HYDROstop 150 OPIS PRODUKTU: Płyty styropianowe HYDROstop 150 produkowane są ze specjalnego surowca o podwyższonej wodoodporności. Zastosowanie takiego surowca podczas produkcji gwarantuje bardzo dobre parametry techniczne płyt, dobrą izolacyjność termiczną, a także minimalną nasiąkliwość wodą. Płyty HY- DROstop 150 są doskonałą izolacją termiczną miejsc, w których może wystąpić bezpośredni kontakt materiału z wodą. ZASTOSOWANIE: Deklarowany opór cieplny R D poszczególnych grubości wyrobu HYDROstop 150 Grubość [mm] R D [m²k/w] 1,43 2,28 2,86 3,43 DANE TECHNICZNE: Kod produktu wg PN-EN 13163:2004 EPS EN T2-L1-W2-S1-P4-BS250-CS(10)150-DS(N)2-DS(70,90)1-DLT(2)5-WL(T)1 ściany fundamentowe; cokoły i ściany piwnic; dachy płaskie o odwróconym układzie warstw: zielonych, żwirowych, użytkowych; posadzki przemysłowe o obciążeniu użytkowym do 60 kn/m², wykonanych bezpośrednio na gruncie; pomieszczenia o dużej wilgotności, np. chłodni, myjni, mroźni; podłogi na stropie w pomieszczeniach wilgotnych. Płyty wodoodporne HYDROstop 150 nie mogą być stosowane w bezpośrednim kontakcie z substancjami działającymi destrukcyjnie na polistyren, np. aceton, benzen, benzyna, terpentyna. Cecha Klasa/poziom Tolerancja/ wymaganie Wytrzymałość na zginanie BS kpa Naprężenia ściskające przy 10% odkształceniu względnym Nasiąkliwość woda przy długotrwałym, całkowitym zanurzeniu Absorpcja wody przy długotrwałej dyfuzji Współczynnik przewodności cieplnej λdekl Reakcja na ogień CS(10) kpa WL(T)1 0,5 % WD(V)5 5,0 % Klasa E 0,034 W/mK WYMIARY PŁYT: długość 1215 mm szerokość 615 mm grubość: 50 mm, 80 mm, 100 mm, 120 mm wykończenie płyt: frezowane na zakładkę (głębokość frezu 15 mm) 8 Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl,

9 płyty wodoodporne HYDROstop 200 OPIS PRODUKTU: Płyty styropianowe HYDROstop 200 produkowane są ze specjalnego surowca o podwyższonej wodoodporności. Zastosowanie takiego surowca podczas produkcji gwarantuje bardzo dobre parametry techniczne płyt, dobrą izolacyjność termiczną, a także minimalną nasiąkliwość wodą. Płyty HY- DROstop 200 są doskonałą izolacją termiczną miejsc, w których może wystąpić bezpośredni kontakt materiału z wodą. ZASTOSOWANIE: ściany fundamentowe bez drenażu; cokoły i ściany piwnic; dachy płaskie o odwróconym układzie warstw: zielonych, żwirowych, użytkowych; tarasy i posadzki przemysłowe; pomieszczenia o dużej wilgotności, np. chłodni, myjni, mroźni; podłogi na stropie w pomieszczeniach wilgotnych; Płyty wodoodporne HYDROstop 200 nie mogą być stosowane w bezpośrednim kontakcie z substancjami działającymi destrukcyjnie na polistyren, np. aceton, benzen, benzyna, terpentyna. Systemy Deklarowany opór cieplny R D poszczególnych grubości wyrobu HYDROstop 200 Grubość [mm] R D [m²k/w] 1,51 2,42 3,03 3,64 DANE TECHNICZNE: Kod produktu wg PN-EN 13163:2004 EPS EN T2-L1-W2-S2-P4-BS350-CS(10)200-DS(N)2-DS(70,90)1-DLT(2)5-WL(T)1-WD(V)3 Cecha Klasa/poziom Tolerancja/ wymaganie Wytrzymałość na zginanie BS kpa Naprężenia ściskające przy 10% odkształceniu względnym Nasiąkliwość woda przy długotrwałym, całkowitym zanurzeniu Absorpcja wody przy długotrwałej dyfuzji Współczynnik przewodności cieplnej λdekl Reakcja na ogień CS(10) kpa WL(T)1 0,3 % WD(V)5 5,0 % Klasa E 0,034 W/mK WYMIARY PŁYT: długość 1215 mm szerokość 615 mm grubość: 50 mm, 80 mm, 100 mm, 120 mm wykończenie płyt: frezowane na zakładkę (głębokość frezu 15 mm) Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl, 9

10 PRZYKŁADOWE ZASTOSOWANIA PŁYT STYROPIANOWYCH HYDROSTOP - ocieplenie podłogi ok. 10cm - izolacja pozioma na płycie podłogowej łączy się z izolacją poziomą ułożoną na ścianie fundamentowej - podłoga na gruncie - uszczelnienie z elastycznego materiału między cokołem a ścianą parteru - kotwy łączące warstwy cokołu - pozioma izolacja ułożona na ławie - ława fundamentowa zagłębiona poniżej strefy przemarzania cm - izolacja z nienasiąkliwej płyty styropianowej albo polistyrenu ekstrudowanego powinna sięgać 1,0m poniżej poziomu gruntu - izolacja ściany fundamentowej i cokołu - szersza część ściany fundamentowej zapewnia oparcie dla obmurówki cokołu - obmurówka cokołu nie pełni funkcji nośnej, ale ze wzgledu na swój ciężar wymaga podparcia na fundamencie - ocieplenie cokołu zapobiega wychładzaniu narożnika pomieszczenia - izolacja ściany fundamentowej i cokołu - węższa część ściany fundamentowej pełni funkcję podpierającą dla ściany parteru - listwa startowa - ściana parteru z dowolnych elementów - ocieplenie budynku - ocieplenie podłogi ok. 10cm - izolacja pozioma na płycie podłogowej - podłoga na gruncie - ściana fundamentowa powinna być o kilka cm węższa niż ściana parteru, aby móc prawidłowo wykończyć cokół - pionowa izolacja ścian fundamentowych nie jest konieczna, jeśli grunt jest przepuszczalny, a poziom wody gruntowej niski - cienka warstwa ocieplenia chroni narożnik pomieszczenia przed wyziębieniem i osłania izolację - wykończenie cokołu - okładzina z płytek, tynk cementowy, mozaikowy - pozioma izolacja ułożona na ławie - ława fundamentowa zagłębiona poniżej strefy przemarzania cm - górna izplacja pozioma ułożona na ścianie fundamentowej - uszczelnienie z elastycznego materiału między cokołem a ścianą parteru - ściana z pustaków ceramicznych poryzowanych, bloczków silikatowych, z betonu komórkowego lub keramzyto-betonu grubości 38-50cm Ściany fundamentowe (bez piwnic) - ściana z pustaków ceramicznych poryzowanych, bloczków silikatowych, z betonu komórkowego lub keramzyto-betonu grubości 38-50cm - ocieplenie podłogi ok. 10cm - izolacja pozioma na płycie podłogowej - podłoga na gruncie - pionowa izolacja ścian fundamentowych - ściana fundamentowa musi być na tyle szeroka, żeby pomieściła wszystkie warstwy cokołu - ława fundamentowa zagłębiona poniżej strefy przemarzania cm - pozioma izolacja ułożona na ławie - górna izplacja pozioma ułożona na ścianie fundamentowej, połączona z izolacją podłogi - obmurówka cokołu tworzy razem z warstwą nośną podporę ściany parteru - ocieplenie cokołu zapobiega wychładzaniu narożnika pomieszczenia - izolacja strefy cokołowej - warstwa nośna cokołu - pozioma izolacja nad strefą cokołową - ocieplenie podłogi ok. 10 cm - podłoga na gruncie - kotwy w spoinach łączą warstwy ściany - izolacja nad strefą cokołową - kotwy łączące warstwy cokołu - część ściany fundamentowej poniżej cokołu musi być na tyle szeroka, żeby pomieściła wszystkie warstwy - ława fundamentowa - obmurówka podpiera warstwę osłonową, brak pustki powietrznej sprawia, że cokół jest cofnięty względem lica ściany - ocieplenie cokołu - styropian, polistyren ekstrudowany lub wełna mineralna, grubości takiej jak ściana budynku - izolacja ściany fundamentowej i cokołu - ściana fundamentowa podpierająca warstwę nośną - warstwa osłonowa z cegieł - pustka powietrza - osieplenie z wełny mineralnej - warstwa nośna ściany z dowolnych elementów 10 Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl,

11 - ściana parteru z dowolnych elementów - ocieplenie budynku - wieniec połączony ze stropem - pozioma izolacja ułożona nad strefą cokołową - ocieplenie stropu ok. 8cm - nie jest konieczne, jeśli piwnicę ogrzewa się tak samo jak pozostałe pomieszczenia - strop nad piwnicą - ocieplenie podłogi 6-10cm, zależnie od tego, w jakim stopniu piwnica jest ogrzewana - izolacja pozioma na płycie fundamentowej - płyta fundamentowa - wylewka betonowa - wykończenie cokołu okładziną z płytek - ocieplenie z nienasiąkliwej płyty styropianowej lub polistyrenu ekstrudowanego jest węższe niż ocieplenie ściany budynku, dzięki czemu cokół jest cofnięty względem lica ściany - pionowa izolacja musi być szczelna - ściana piwnicy - listwa startowa - uszczelnienie z elastycznego materiału między cokołem a ścianą parteru - ocieplenie stropu ok. 8cm - nie jest konieczne, jeśli piwnicę ogrzewa się tak samo jak pozostałe pomieszczenia - strop nad piwnicą - wieniec połączony ze stropem - pozioma izolacja ułożona na ścianach fundamentowych - ocieplenie wieńca - element osłonowy wieńca - ocieplenie podłogi 6-10cm, zależnie od tego, w jakim stopniu piwnica jest ogrzewana - izolacja podłogi - płyta fundamentowa pełni funkcję podłogi piwnicy - wylewka betonowa - folia kubełkowa osłania izolację, chroniąc ją przed uszkodzeniem - nie jest konieczna, jeśli ziemia do zasypania fundamentów jest "czysta" - pionowa izolacja musi być szczelna - ściana piwnicy wykonana z takich samych elementów jak ściana parteru, nie wymaga ocieplenia - wykończenie cokołu okładziną z płytek lub tynkiem cementowym albo mozaikowym - ocieplenie ściany z nienasiąkliwej płyty styropianowej lub polistyrenu ekstrudowanego dodatkowo osłania izolację, chroniącją przed uszkodzeniem - pionowa izolacja musi być szczelna - ściana piwnicy - wykończenie cokołu nienasiąkliwym tynkiem cementowym lub mozaikowym albo okładziną z płytek - uszczelnienie z elastycznego materiału między cokołem a ścianą parteru - ściana z pustaków ceramicznych poryzowanych, bloczków silikatowych, z betonu komórkowego lub keramzyto-betonu grubości 38-50cm - ocieplenie stropu ok. 8cm - nie jest konieczne, jeśli piwnicę ogrzewa się tak samo jak pozostałe pomieszczenia - strop nad piwnicą - wieniec połączony ze stropem - pozioma izolacja ułożona nad strefą cokołową - ocieplenie wieńca ze styropianu albo systemowego elementu pełnego - ocieplenie podłogi 6-10cm, zależnie od tego, w jakim stopniu piwnica jest ogrzewana - izolacja pozioma na płycie fundamentowej pełni też funkcję warstwy poślizgowej między płytą a ścianą fundamentową - płyta fundamentowa musi być dokładnie wyrównana - wylewka betonowa - pionowa izolacja - ściana piwnicy jest wykonana z węższych pustaków, dzięki czemu cokół jest cofnięty względem lica ściany - betonowe wypełnienie - w razie potrzeby zbrojne według dokumentacji projektowej - wykończenie cokołu okładziną z płytek, tynkiem cementowym lub mozaikowym - pionowa izolacja - ściana piwnicy jest wykonana z węższych pustaków, dzięki czemu cokół jest cofnięty względem lica ściany - betonowe wypełnienie - w razie potrzeby zbrojne według dokumentacji projektowej - ściana parteru - szersza ścianka pustaka znajduje sie od strony zewnętrznej - betonowe wypełnienie - w razie potrzeby zbrojne według dokumentacji projektowej - wieniec połączony ze stropem - stalowy kątownik podpierający warstwę osłonową jest zakotwiony w wieńcu - ocieplenie stropu ok. 8cm - nie jest konieczne, jeśli piwnicę ogrzewa się tak samo jak pozostałe pomieszczenia - strop nad piwnicą - ocieplenie podłogi 6-10cm,zależnie od tego, w jakim stopniu piwnica jest ogrzewana - izolacja pozioma na płycie fundamentowej - płyta fundamentowa - wylewka betonowa - wykończenie cokołu okładziną z płytek lub tynkiem cementowym albo mozaikowym - ocieplenie ściany z nienasiąkliwej płyty styropianowej lub polistyrenu ekstrudowanego dodatkowo osłania izolację, chroniącją przed uszkodzeniem - pionowa izolacja musi być szczelna - ściana piwnicy - warstwa osłonowa z cegieł - pustka powietrzna - ocieplenie z wełny mineralne - warstwa nośna ściany z dowolnych elementów Rozwiązania ścian piwnicznych Dom-Styr Z. Igies i Wspólnicy Sp.J., Jaworzno, ul. Martyniaków 8, fax , tel biuro@domstyr.pl, 11

12 Dom-Styr Z. Igies i Wspólnicy Sp.J Jaworzno, ul. Martyniaków 8 fax , tel biuro@domstyr.pl, Systemy
