Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

Wielkość: px
Rozpocząć pokaz od strony:

Download "Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi"

Transkrypt

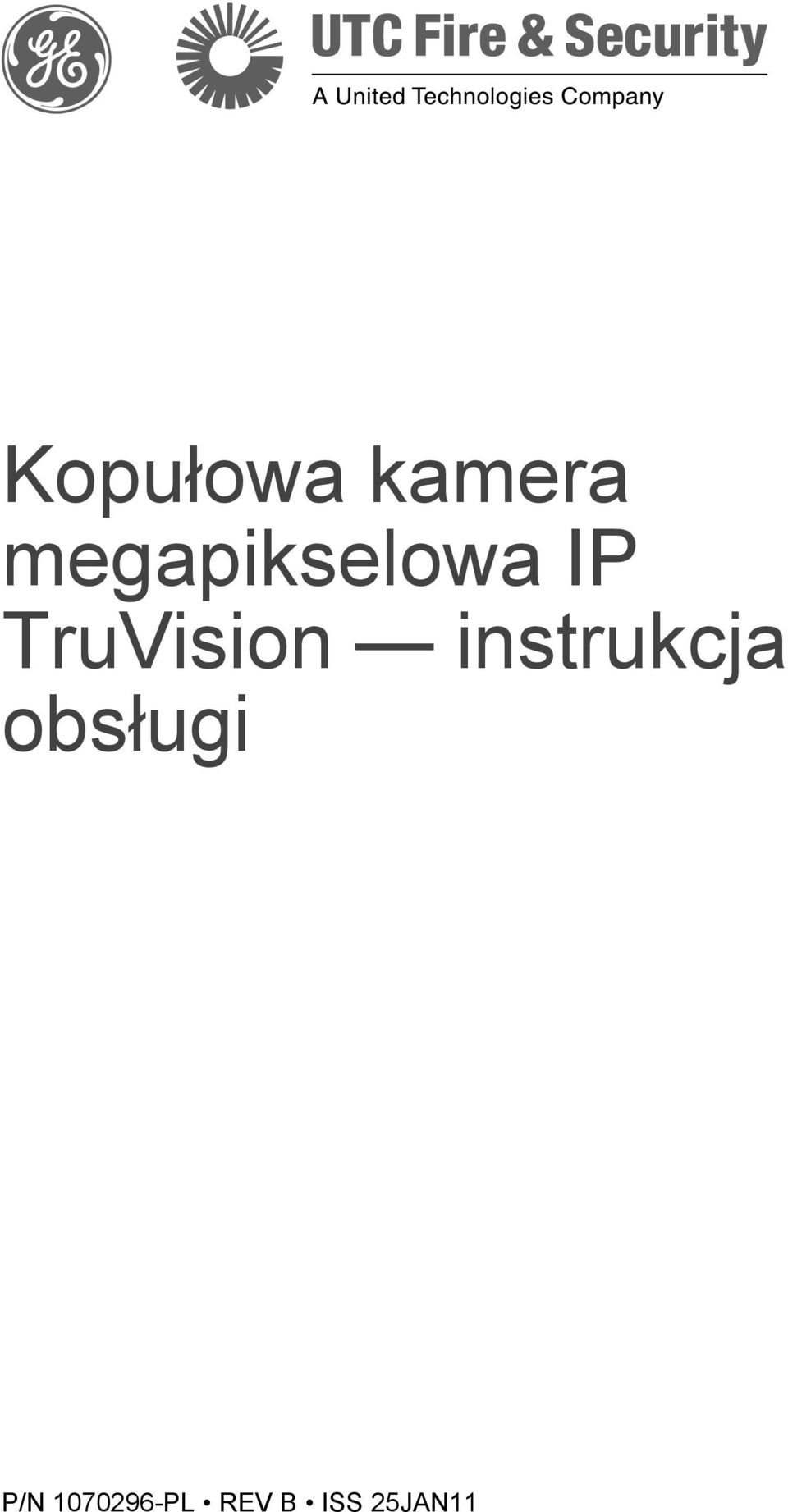

1 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi P/N PL REV B ISS 25JAN11

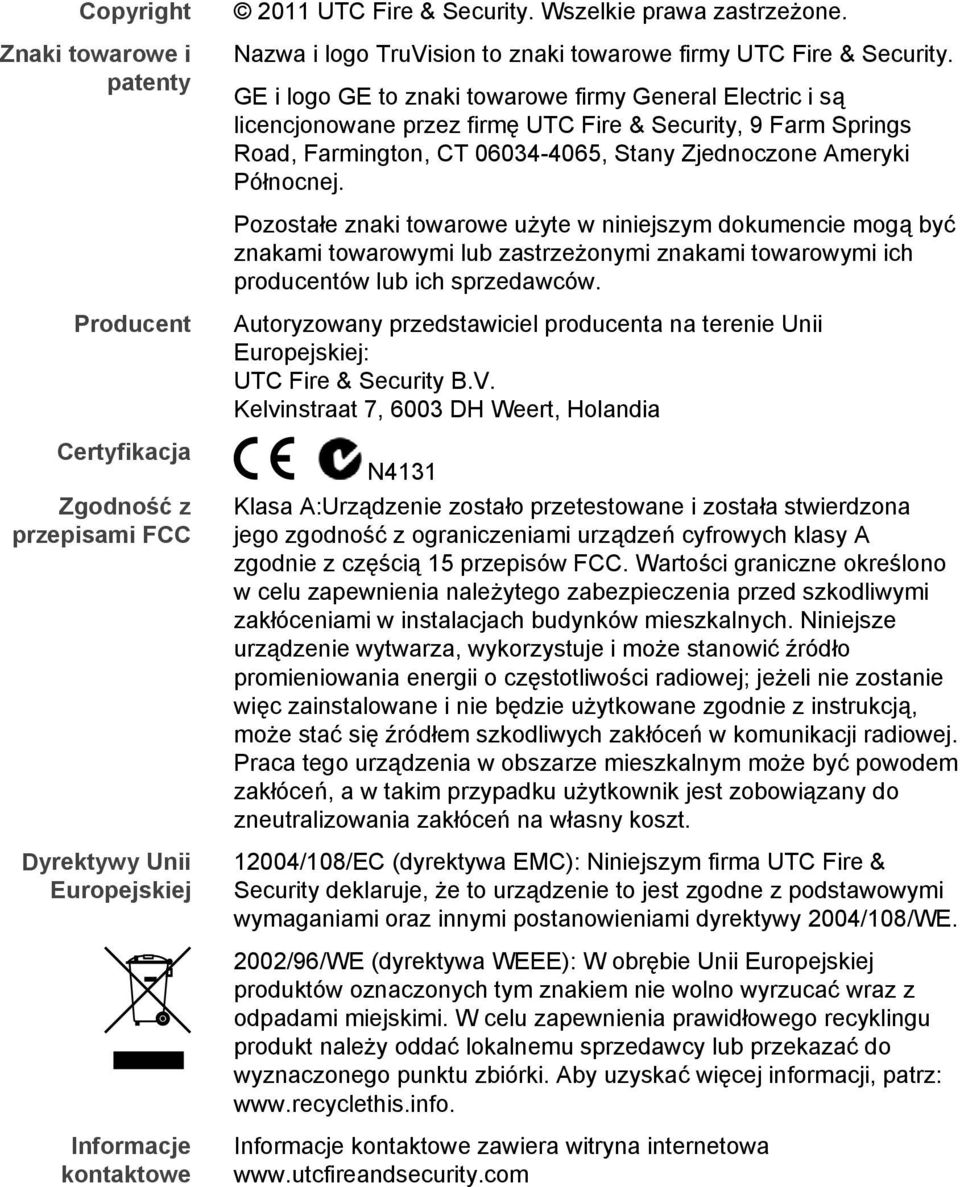

2 Copyright Znaki towarowe i patenty 2011 UTC Fire & Security. Wszelkie prawa zastrzeżone. Nazwa i logo TruVision to znaki towarowe firmy UTC Fire & Security. GE i logo GE to znaki towarowe firmy General Electric i są licencjonowane przez firmę UTC Fire & Security, 9 Farm Springs Road, Farmington, CT , Stany Zjednoczone Ameryki Północnej. Pozostałe znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. Producent Certyfikacja Zgodność z przepisami FCC Dyrektywy Unii Europejskiej Autoryzowany przedstawiciel producenta na terenie Unii Europejskiej: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Holandia N4131 Klasa A:Urządzenie zostało przetestowane i została stwierdzona jego zgodność z ograniczeniami urządzeń cyfrowych klasy A zgodnie z częścią 15 przepisów FCC. Wartości graniczne określono w celu zapewnienia należytego zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach budynków mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może stanowić źródło promieniowania energii o częstotliwości radiowej; jeżeli nie zostanie więc zainstalowane i nie będzie użytkowane zgodnie z instrukcją, może stać się źródłem szkodliwych zakłóceń w komunikacji radiowej. Praca tego urządzenia w obszarze mieszkalnym może być powodem zakłóceń, a w takim przypadku użytkownik jest zobowiązany do zneutralizowania zakłóceń na własny koszt /108/EC (dyrektywa EMC): Niniejszym firma UTC Fire & Security deklaruje, że to urządzenie to jest zgodne z podstawowymi wymaganiami oraz innymi postanowieniami dyrektywy 2004/108/WE. 2002/96/WE (dyrektywa WEEE): W obrębie Unii Europejskiej produktów oznaczonych tym znakiem nie wolno wyrzucać wraz z odpadami miejskimi. W celu zapewnienia prawidłowego recyklingu produkt należy oddać lokalnemu sprzedawcy lub przekazać do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, patrz: Informacje kontaktowe Informacje kontaktowe zawiera witryna internetowa

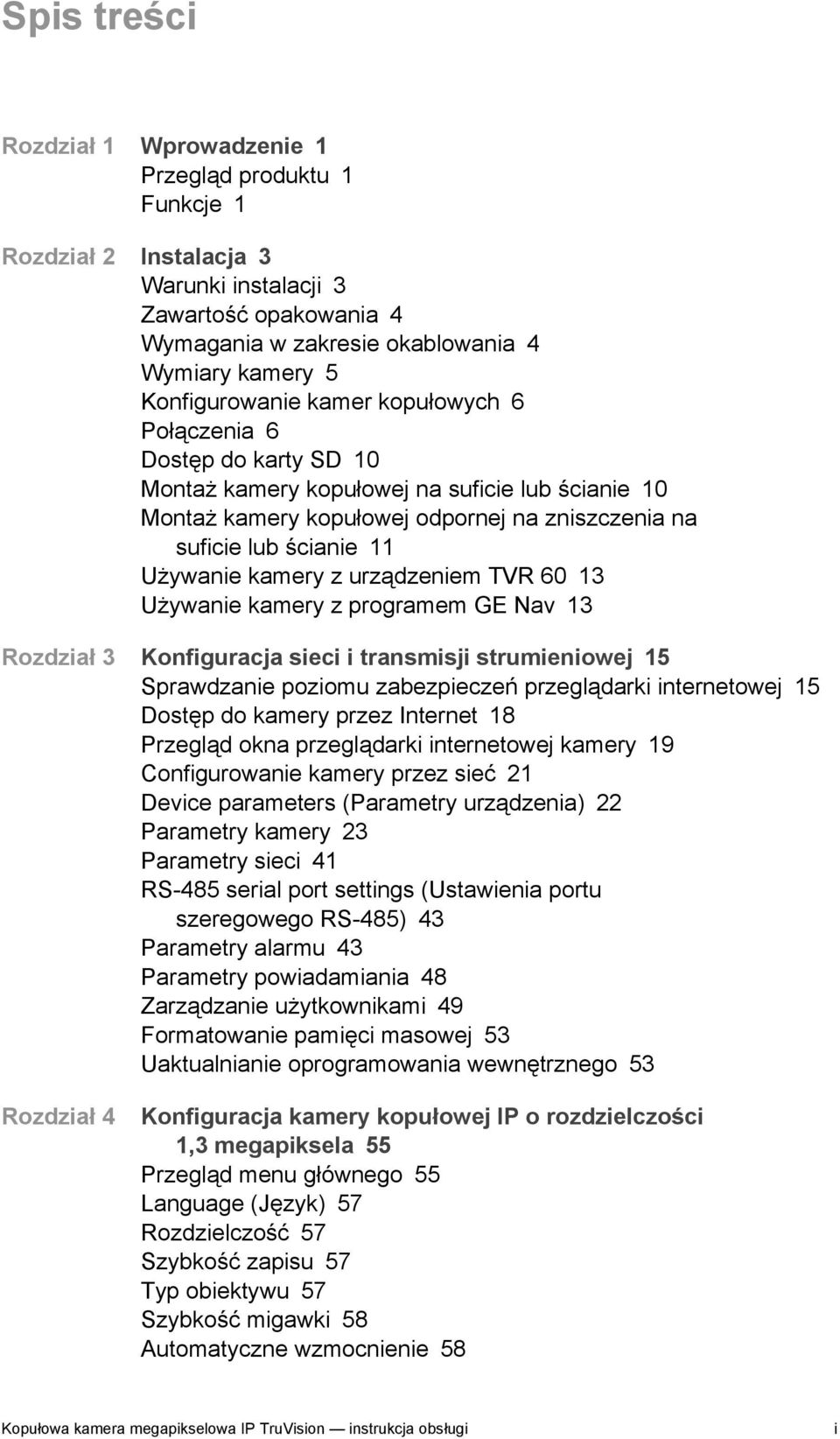

3 Spis treści Rozdział 1 Wprowadzenie 1 Przegląd produktu 1 Funkcje 1 Rozdział 2 Instalacja 3 Warunki instalacji 3 Zawartość opakowania 4 Wymagania w zakresie okablowania 4 Wymiary kamery 5 Konfigurowanie kamer kopułowych 6 Połączenia 6 Dostęp do karty SD 10 Montaż kamery kopułowej na suficie lub ścianie 10 Montaż kamery kopułowej odpornej na zniszczenia na suficie lub ścianie 11 Używanie kamery z urządzeniem TVR Używanie kamery z programem GE Nav 13 Rozdział 3 Konfiguracja sieci i transmisji strumieniowej 15 Sprawdzanie poziomu zabezpieczeń przeglądarki internetowej 15 Dostęp do kamery przez Internet 18 Przegląd okna przeglądarki internetowej kamery 19 Configurowanie kamery przez sieć 21 Device parameters (Parametry urządzenia) 22 Parametry kamery 23 Parametry sieci 41 RS-485 serial port settings (Ustawienia portu szeregowego RS-485) 43 Parametry alarmu 43 Parametry powiadamiania 48 Zarządzanie użytkownikami 49 Formatowanie pamięci masowej 53 Uaktualnianie oprogramowania wewnętrznego 53 Rozdział 4 Konfiguracja kamery kopułowej IP o rozdzielczości 1,3 megapiksela 55 Przegląd menu głównego 55 Language (Język) 57 Rozdzielczość 57 Szybkość zapisu 57 Typ obiektywu 57 Szybkość migawki 58 Automatyczne wzmocnienie 58 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi i

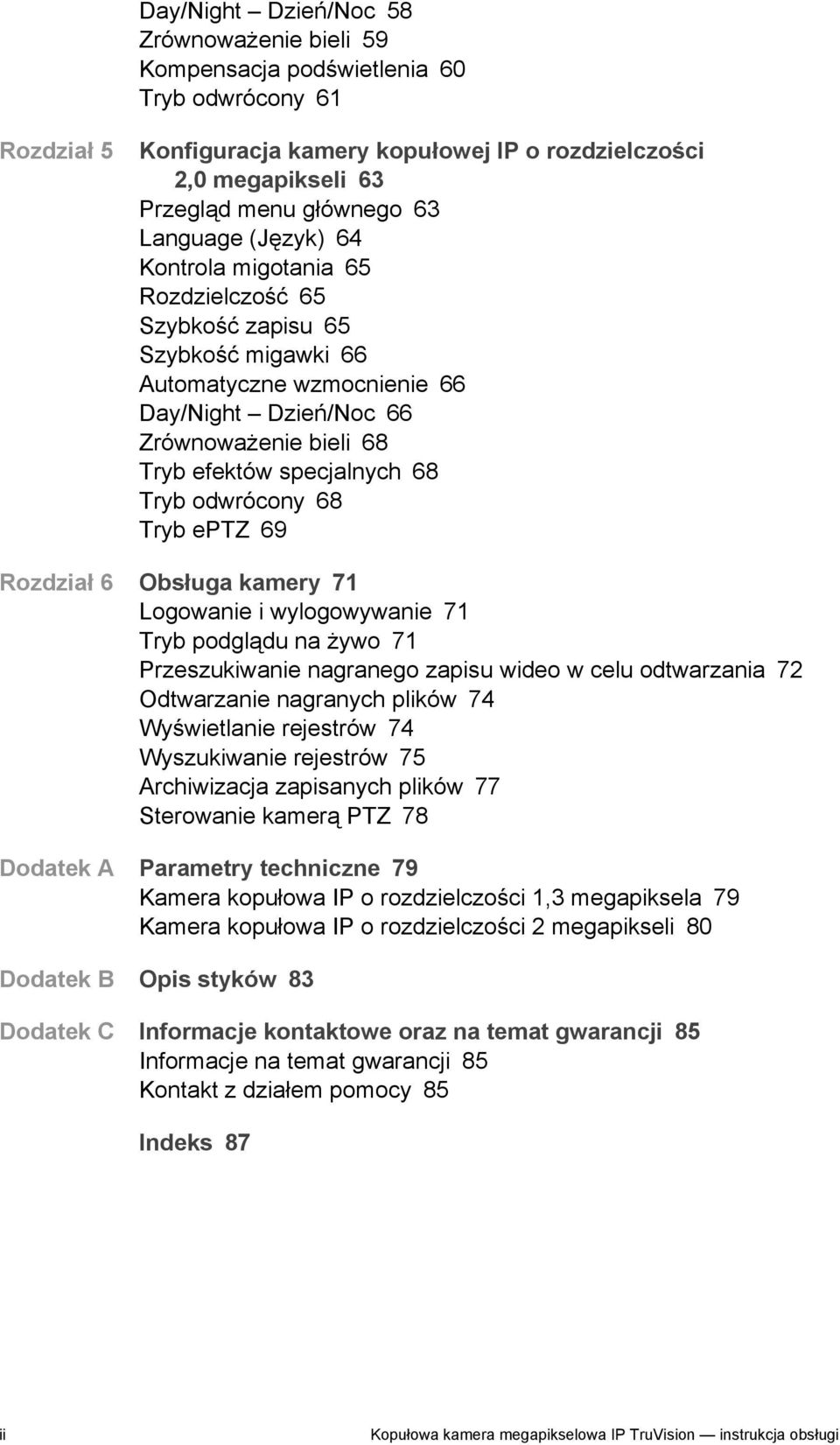

4 Day/Night Dzień/Noc 58 Zrównoważenie bieli 59 Kompensacja podświetlenia 60 Tryb odwrócony 61 Rozdział 5 Konfiguracja kamery kopułowej IP o rozdzielczości 2,0 megapikseli 63 Przegląd menu głównego 63 Language (Język) 64 Kontrola migotania 65 Rozdzielczość 65 Szybkość zapisu 65 Szybkość migawki 66 Automatyczne wzmocnienie 66 Day/Night Dzień/Noc 66 Zrównoważenie bieli 68 Tryb efektów specjalnych 68 Tryb odwrócony 68 Tryb eptz 69 Rozdział 6 Obsługa kamery 71 Logowanie i wylogowywanie 71 Tryb podglądu na żywo 71 Przeszukiwanie nagranego zapisu wideo w celu odtwarzania 72 Odtwarzanie nagranych plików 74 Wyświetlanie rejestrów 74 Wyszukiwanie rejestrów 75 Archiwizacja zapisanych plików 77 Sterowanie kamerą PTZ 78 Dodatek A Parametry techniczne 79 Kamera kopułowa IP o rozdzielczości 1,3 megapiksela 79 Kamera kopułowa IP o rozdzielczości 2 megapikseli 80 Dodatek B Opis styków 83 Dodatek C Informacje kontaktowe oraz na temat gwarancji 85 Informacje na temat gwarancji 85 Kontakt z działem pomocy 85 Indeks 87 ii Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

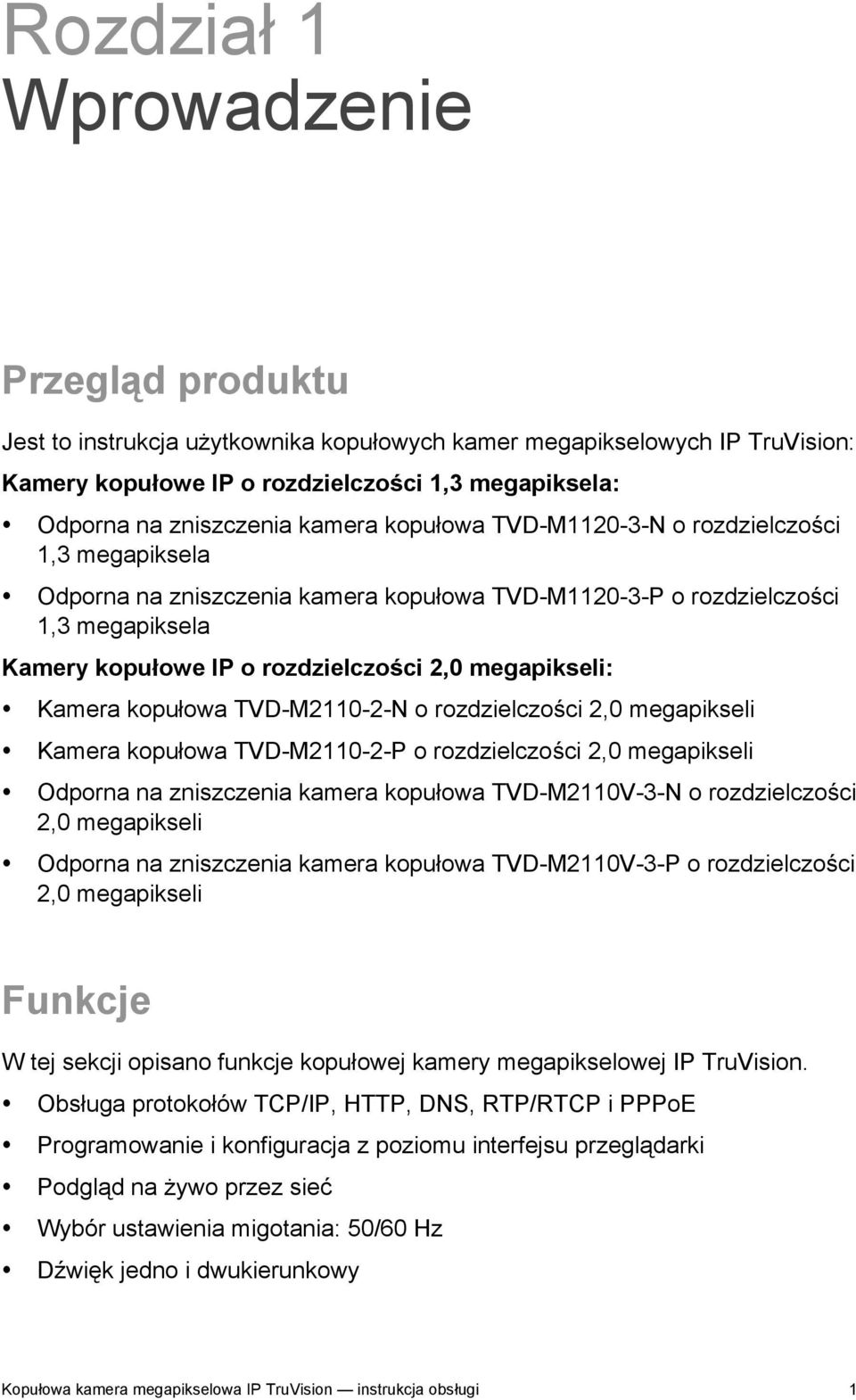

5 Rozdział 1 Wprowadzenie Przegląd produktu Jest to instrukcja użytkownika kopułowych kamer megapikselowych IP TruVision: Kamery kopułowe IP o rozdzielczości 1,3 megapiksela: Odporna na zniszczenia kamera kopułowa TVD-M N o rozdzielczości 1,3 megapiksela Odporna na zniszczenia kamera kopułowa TVD-M P o rozdzielczości 1,3 megapiksela Kamery kopułowe IP o rozdzielczości 2,0 megapikseli: Kamera kopułowa TVD-M N o rozdzielczości 2,0 megapikseli Kamera kopułowa TVD-M P o rozdzielczości 2,0 megapikseli Odporna na zniszczenia kamera kopułowa TVD-M2110V-3-N o rozdzielczości 2,0 megapikseli Odporna na zniszczenia kamera kopułowa TVD-M2110V-3-P o rozdzielczości 2,0 megapikseli Funkcje W tej sekcji opisano funkcje kopułowej kamery megapikselowej IP TruVision. Obsługa protokołów TCP/IP, HTTP, DNS, RTP/RTCP i PPPoE Programowanie i konfiguracja z poziomu interfejsu przeglądarki Podgląd na żywo przez sieć Wybór ustawienia migotania: 50/60 Hz Dźwięk jedno i dwukierunkowy Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 1

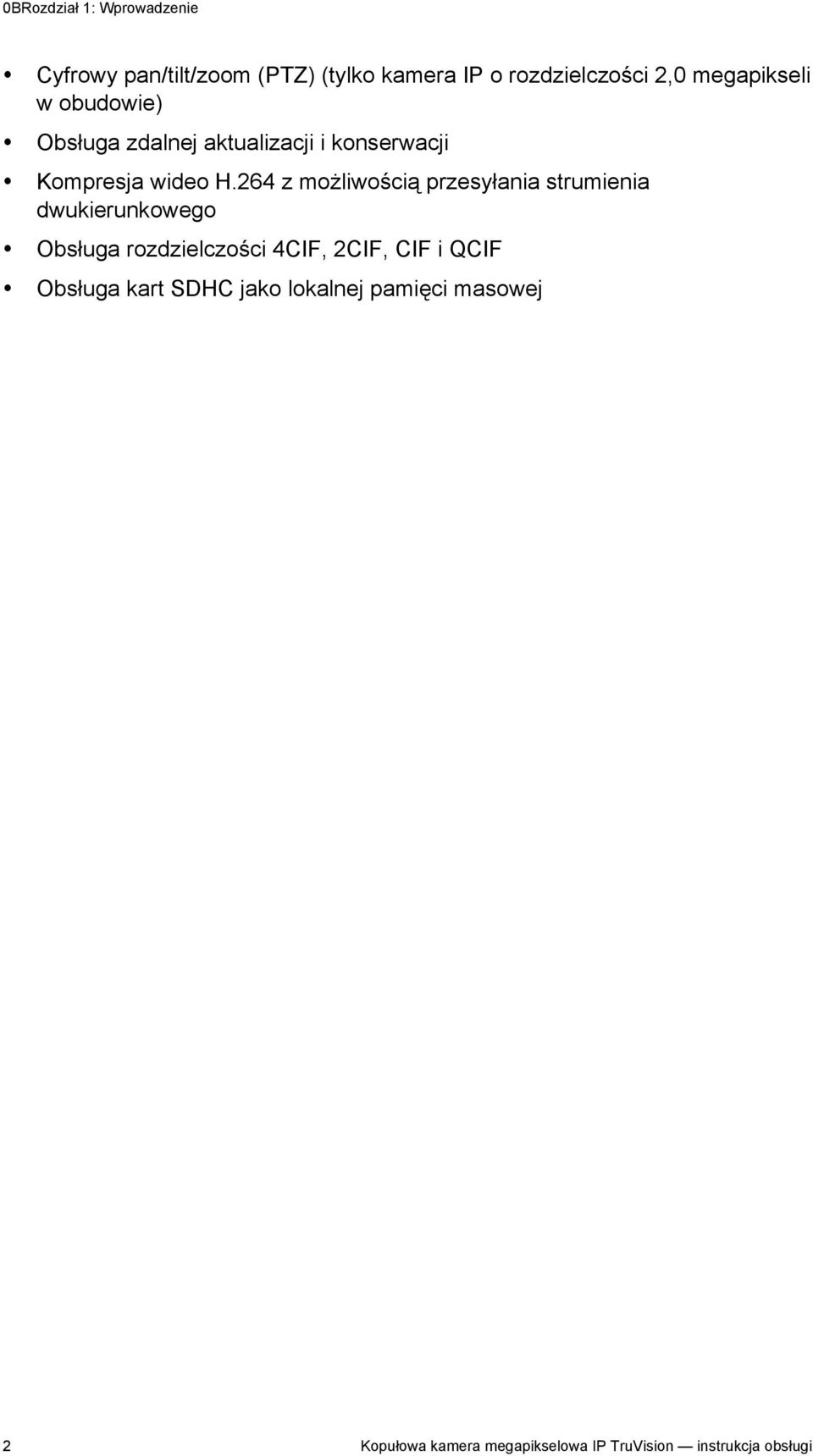

6 0BRozdział 1: Wprowadzenie Cyfrowy pan/tilt/zoom (PTZ) (tylko kamera IP o rozdzielczości 2,0 megapikseli w obudowie) Obsługa zdalnej aktualizacji i konserwacji Kompresja wideo H.264 z możliwością przesyłania strumienia dwukierunkowego Obsługa rozdzielczości 4CIF, 2CIF, CIF i QCIF Obsługa kart SDHC jako lokalnej pamięci masowej 2 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

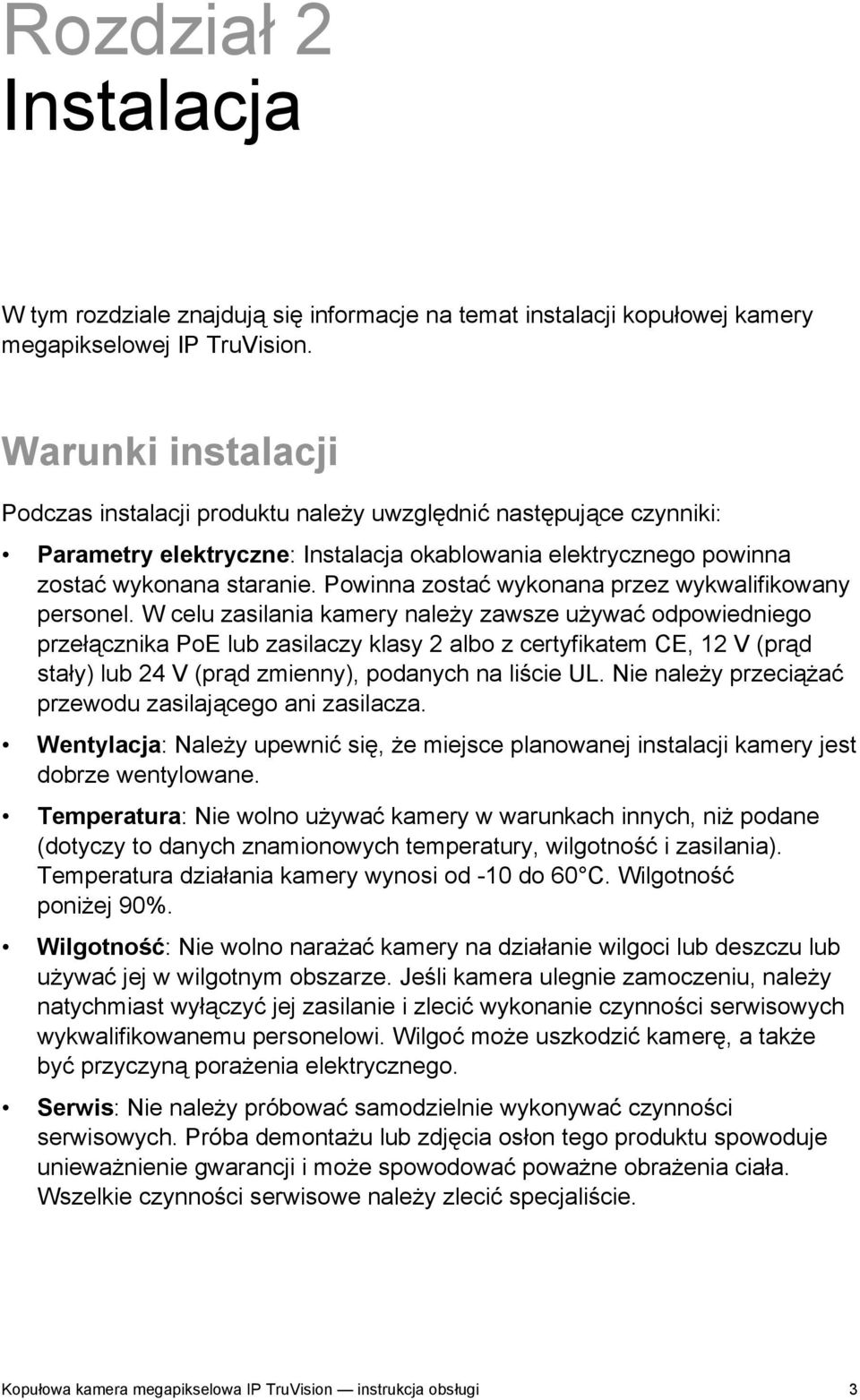

7 Rozdział 2 Instalacja W tym rozdziale znajdują się informacje na temat instalacji kopułowej kamery megapikselowej IP TruVision. Warunki instalacji Podczas instalacji produktu należy uwzględnić następujące czynniki: Parametry elektryczne: Instalacja okablowania elektrycznego powinna zostać wykonana staranie. Powinna zostać wykonana przez wykwalifikowany personel. W celu zasilania kamery należy zawsze używać odpowiedniego przełącznika PoE lub zasilaczy klasy 2 albo z certyfikatem CE, 12 V (prąd stały) lub 24 V (prąd zmienny), podanych na liście UL. Nie należy przeciążać przewodu zasilającego ani zasilacza. Wentylacja: Należy upewnić się, że miejsce planowanej instalacji kamery jest dobrze wentylowane. Temperatura: Nie wolno używać kamery w warunkach innych, niż podane (dotyczy to danych znamionowych temperatury, wilgotność i zasilania). Temperatura działania kamery wynosi od -10 do 60 C. Wilgotność poniżej 90%. Wilgotność: Nie wolno narażać kamery na działanie wilgoci lub deszczu lub używać jej w wilgotnym obszarze. Jeśli kamera ulegnie zamoczeniu, należy natychmiast wyłączyć jej zasilanie i zlecić wykonanie czynności serwisowych wykwalifikowanemu personelowi. Wilgoć może uszkodzić kamerę, a także być przyczyną porażenia elektrycznego. Serwis: Nie należy próbować samodzielnie wykonywać czynności serwisowych. Próba demontażu lub zdjęcia osłon tego produktu spowoduje unieważnienie gwarancji i może spowodować poważne obrażenia ciała. Wszelkie czynności serwisowe należy zlecić specjaliście. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 3

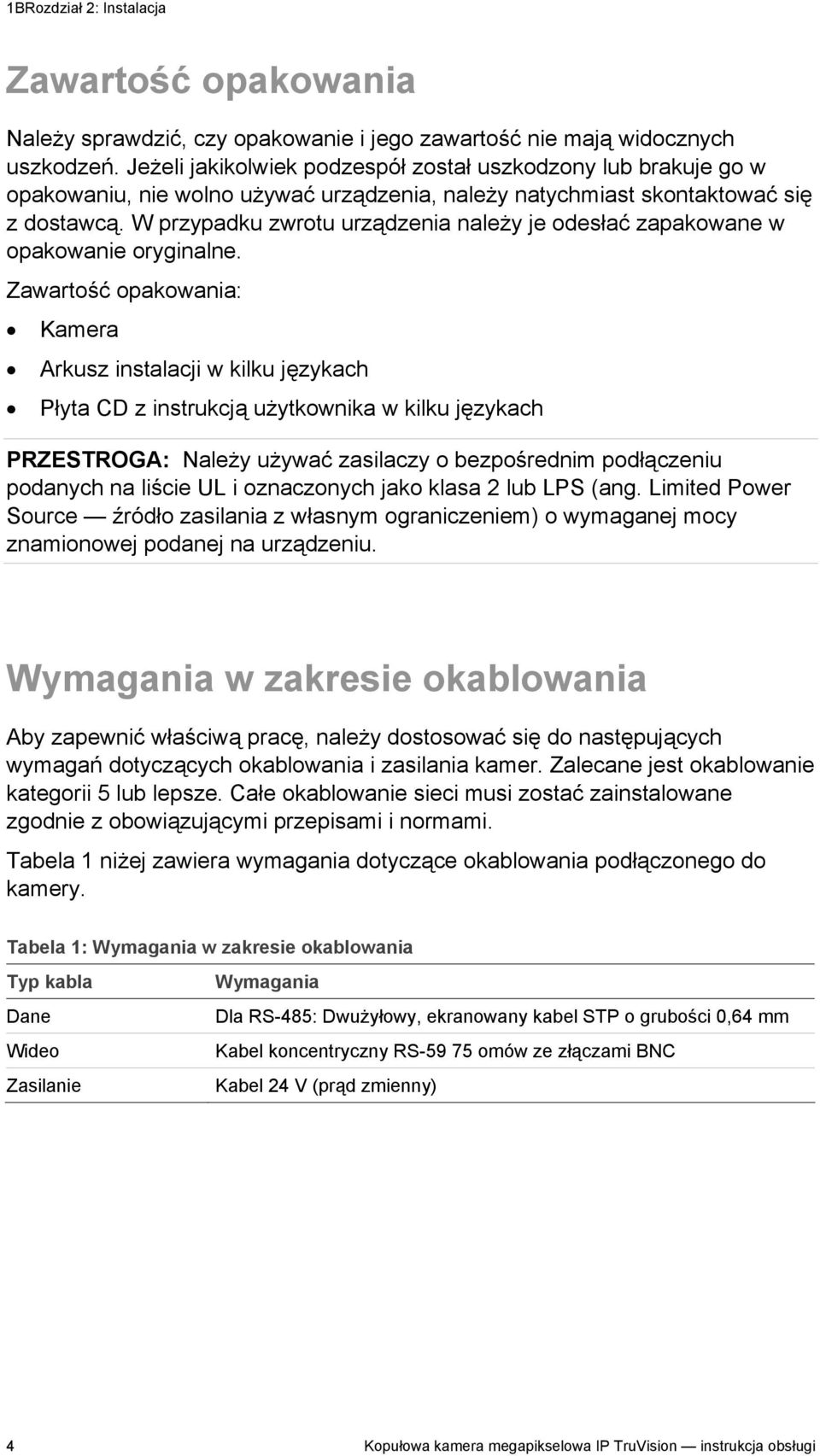

8 1BRozdział 2: Instalacja Zawartość opakowania Należy sprawdzić, czy opakowanie i jego zawartość nie mają widocznych uszkodzeń. Jeżeli jakikolwiek podzespół został uszkodzony lub brakuje go w opakowaniu, nie wolno używać urządzenia, należy natychmiast skontaktować się z dostawcą. W przypadku zwrotu urządzenia należy je odesłać zapakowane w opakowanie oryginalne. Zawartość opakowania: Kamera Arkusz instalacji w kilku językach Płyta CD z instrukcją użytkownika w kilku językach PRZESTROGA: Należy używać zasilaczy o bezpośrednim podłączeniu podanych na liście UL i oznaczonych jako klasa 2 lub LPS (ang. Limited Power Source źródło zasilania z własnym ograniczeniem) o wymaganej mocy znamionowej podanej na urządzeniu. Wymagania w zakresie okablowania Aby zapewnić właściwą pracę, należy dostosować się do następujących wymagań dotyczących okablowania i zasilania kamer. Zalecane jest okablowanie kategorii 5 lub lepsze. Całe okablowanie sieci musi zostać zainstalowane zgodnie z obowiązującymi przepisami i normami. Tabela 1 niżej zawiera wymagania dotyczące okablowania podłączonego do kamery. Tabela 1: Wymagania w zakresie okablowania Typ kabla Dane Wideo Zasilanie Wymagania Dla RS-485: Dwużyłowy, ekranowany kabel STP o grubości 0,64 mm Kabel koncentryczny RS omów ze złączami BNC Kabel 24 V (prąd zmienny) 4 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

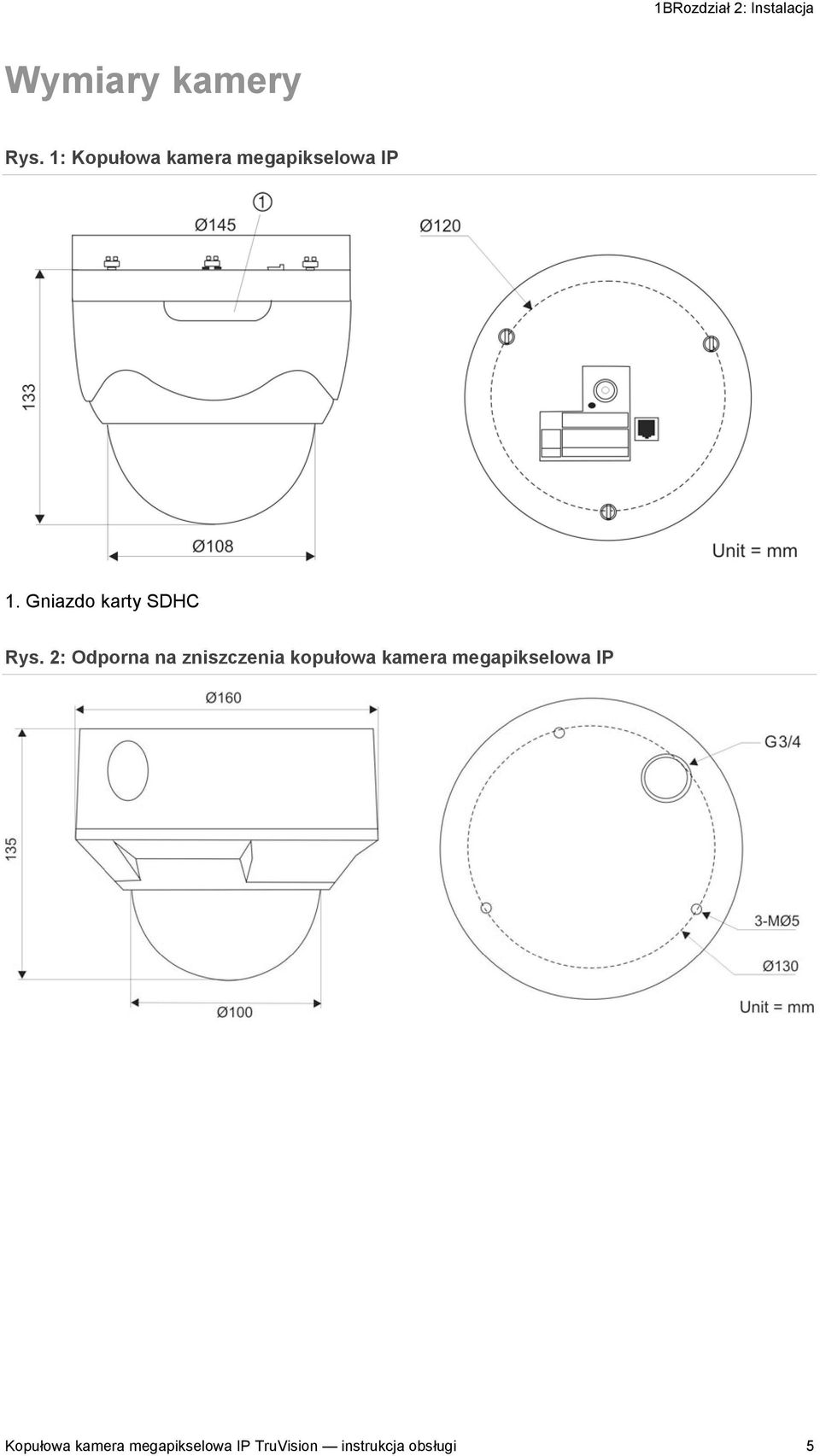

9 1BRozdział 2: Instalacja Wymiary kamery Rys. 1: Kopułowa kamera megapikselowa IP 1. Gniazdo karty SDHC Rys. 2: Odporna na zniszczenia kopułowa kamera megapikselowa IP Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 5

10 1BRozdział 2: Instalacja Konfigurowanie kamer kopułowych Uwaga: Jeżeli źródło światła w miejscu zainstalowania kamery wykazuje znaczące nagłe zmiany natężenia oświetlenia, kamera może nie działać w zamierzony sposób. Aby szybko uruchomić kamerę kopułową: 1. Przygotuj powierzchnię montażową. 2. Ustaw przełączniki DIP w odpowiednim położeniu, a następnie podłącz do kamery kabel zasilania, kable wejść/wyjść alarmowych, kabel RS-485, kable audio i kabel sieciowy. Patrz część Podłączanie kopułowej kamery megapikselowej IP na stronie Przymocuj kamerę do ściany/sufitu, używając odpowiednich śrub. Patrz część Montaż kamery kopułowej na suficie lub ścianie na stronie Skonfiguruj parametry sieci i transmisji strumieniowej tak, aby umożliwić sterowanie kamerą przez sieć. Patrz część Rozdział 3 Konfiguracja sieci i transmisji strumieniowej na stronie Zaprogramuj kamerę odpowiednio do lokalizacji. Patrz część Rozdział 4 Konfiguracja kamery kopułowej IP o rozdzielczości 1,3 megapiksela na stronie 55 i Rozdział 5 Konfiguracja kamery kopułowej IP o rozdzielczości 2,0 megapikseli na stronie 63. Aby szybko uruchomić kamerę kopułową odporną na zniszczenia: 1. Przygotuj powierzchnię montażową. 2. Przymocuj kamerę do ściany/sufitu, używając odpowiednich śrub. Patrz część Montaż kamery kopułowej na suficie lub ścianie na stronie Podłącz okablowanie do urządzeń. Patrz część Podłączanie odpornej na zniszczenia kopułowej kamera megapikselowej IP na stronie Skonfiguruj parametry sieci i transmisji strumieniowej tak, aby umożliwić sterowanie kamerą przez sieć. Patrz część Rozdział 3 Konfiguracja sieci i transmisji strumieniowej na stronie Zaprogramuj kamerę odpowiednio do lokalizacji. Patrz część Rozdział 4 Konfiguracja kamery kopułowej IP o rozdzielczości 1,3 megapiksela na stronie 55 i Rozdział 5 Konfiguracja kamery kopułowej IP o rozdzielczości 2,0 megapikseli na stronie 63. Połączenia Instalację każdego sprzętu winien przeprowadzać wykwalifikowany pracownik serwisu posiadający wszelkie wymagane uprawnienia i wszystkie przydatne kody. 6 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

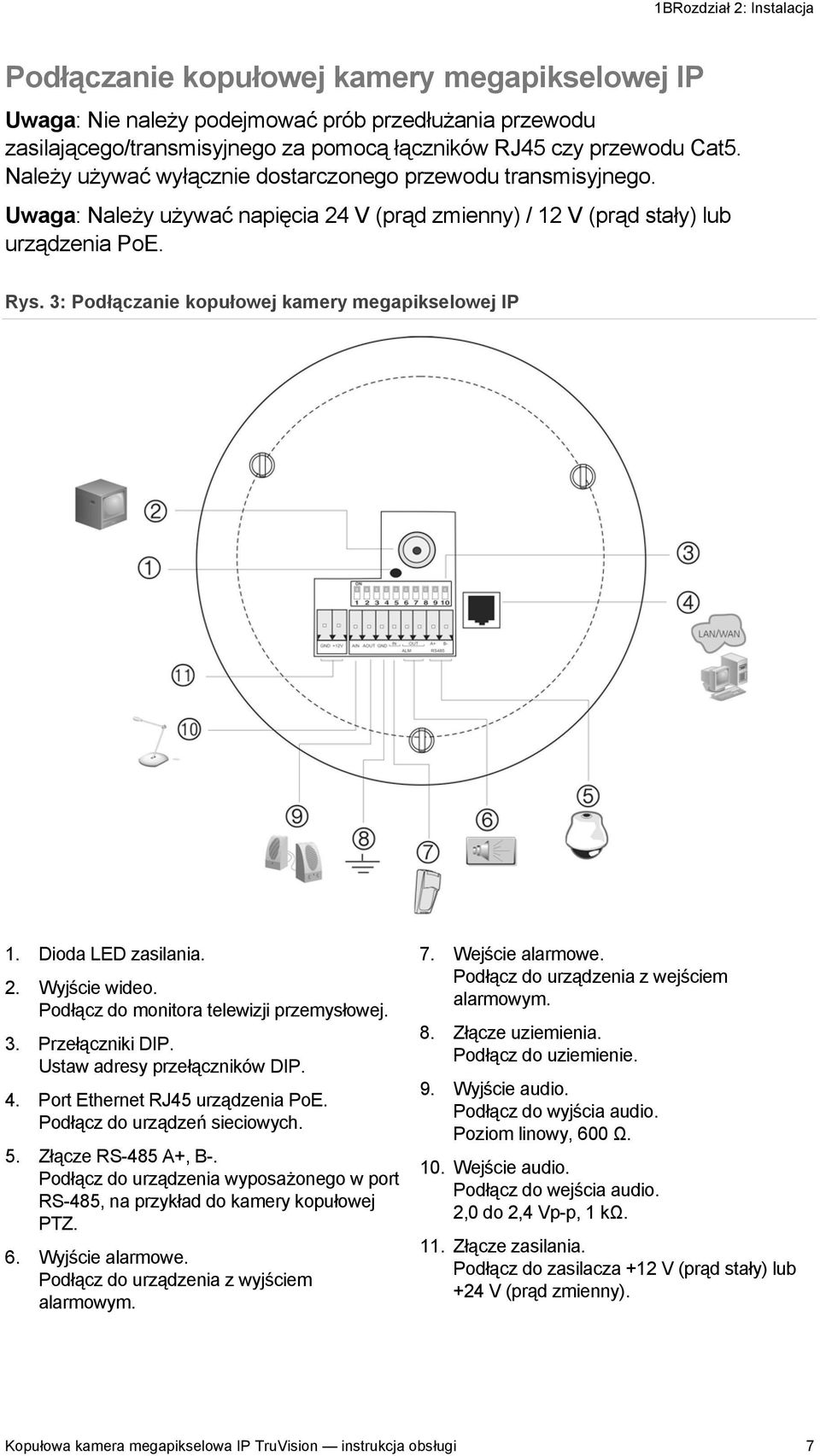

11 1BRozdział 2: Instalacja Podłączanie kopułowej kamery megapikselowej IP Uwaga: Nie należy podejmować prób przedłużania przewodu zasilającego/transmisyjnego za pomocą łączników RJ45 czy przewodu Cat5. Należy używać wyłącznie dostarczonego przewodu transmisyjnego. Uwaga: Należy używać napięcia 24 V (prąd zmienny) / 12 V (prąd stały) lub urządzenia PoE. Rys. 3: Podłączanie kopułowej kamery megapikselowej IP 1. Dioda LED zasilania. 2. Wyjście wideo. Podłącz do monitora telewizji przemysłowej. 3. Przełączniki DIP. Ustaw adresy przełączników DIP. 4. Port Ethernet RJ45 urządzenia PoE. Podłącz do urządzeń sieciowych. 5. Złącze RS-485 A+, B-. Podłącz do urządzenia wyposażonego w port RS-485, na przykład do kamery kopułowej PTZ. 6. Wyjście alarmowe. Podłącz do urządzenia z wyjściem alarmowym. 7. Wejście alarmowe. Podłącz do urządzenia z wejściem alarmowym. 8. Złącze uziemienia. Podłącz do uziemienie. 9. Wyjście audio. Podłącz do wyjścia audio. Poziom linowy, 600 Ω. 10. Wejście audio. Podłącz do wejścia audio. 2,0 do 2,4 Vp-p, 1 kω. 11. Złącze zasilania. Podłącz do zasilacza +12 V (prąd stały) lub +24 V (prąd zmienny). Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 7

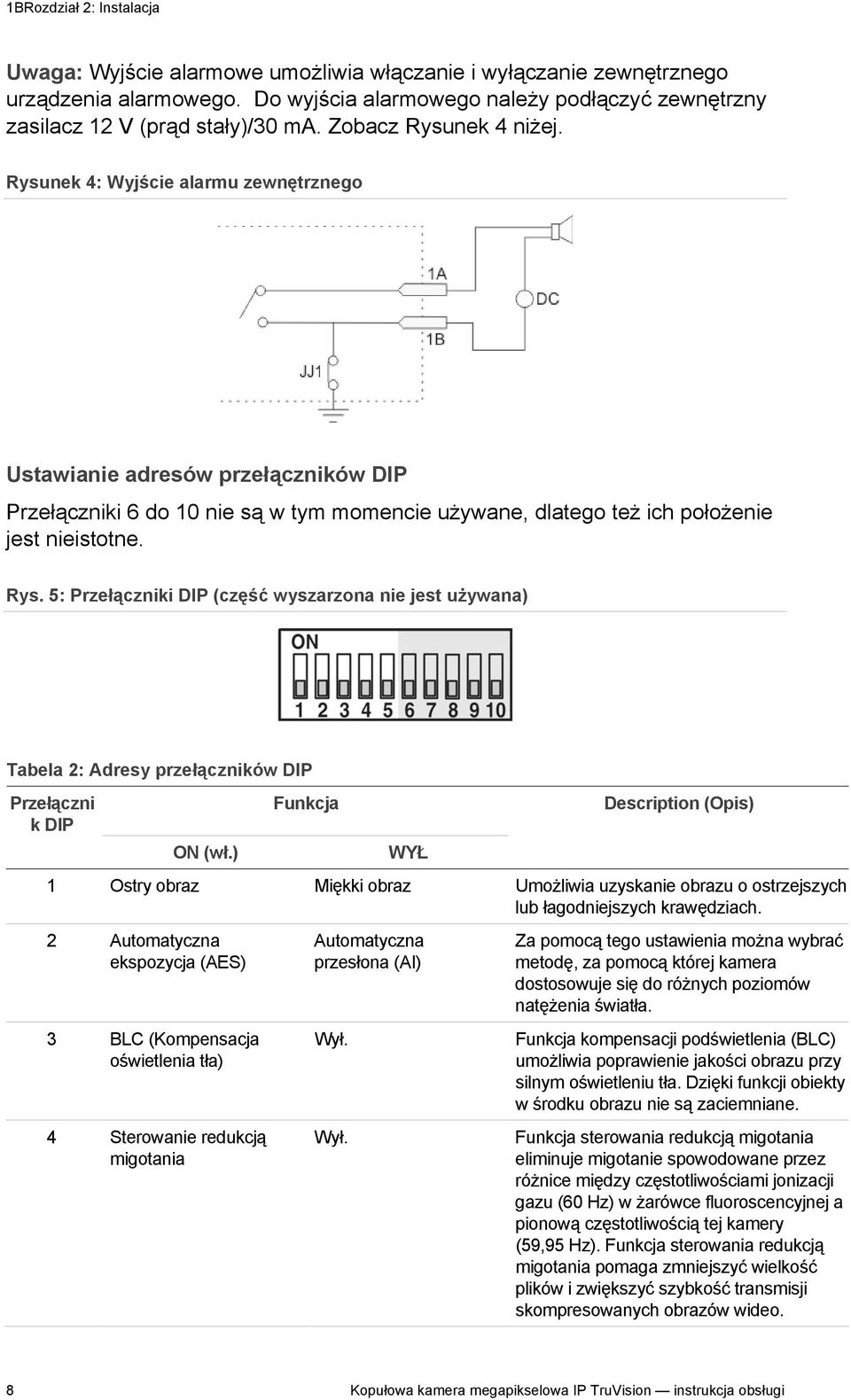

12 1BRozdział 2: Instalacja Uwaga: Wyjście alarmowe umożliwia włączanie i wyłączanie zewnętrznego urządzenia alarmowego. Do wyjścia alarmowego należy podłączyć zewnętrzny zasilacz 12 V (prąd stały)/30 ma. Zobacz Rysunek 4 niżej. Rysunek 4: Wyjście alarmu zewnętrznego Ustawianie adresów przełączników DIP Przełączniki 6 do 10 nie są w tym momencie używane, dlatego też ich położenie jest nieistotne. Rys. 5: Przełączniki DIP (część wyszarzona nie jest używana) Tabela 2: Adresy przełączników DIP Przełączni k DIP ON (wł.) Funkcja WYŁ Description (Opis) 1 Ostry obraz Miękki obraz Umożliwia uzyskanie obrazu o ostrzejszych lub łagodniejszych krawędziach. 2 Automatyczna ekspozycja (AES) 3 BLC (Kompensacja oświetlenia tła) 4 Sterowanie redukcją migotania Automatyczna przesłona (AI) Wył. Wył. Za pomocą tego ustawienia można wybrać metodę, za pomocą której kamera dostosowuje się do różnych poziomów natężenia światła. Funkcja kompensacji podświetlenia (BLC) umożliwia poprawienie jakości obrazu przy silnym oświetleniu tła. Dzięki funkcji obiekty w środku obrazu nie są zaciemniane. Funkcja sterowania redukcją migotania eliminuje migotanie spowodowane przez różnice między częstotliwościami jonizacji gazu (60 Hz) w żarówce fluoroscencyjnej a pionową częstotliwością tej kamery (59,95 Hz). Funkcja sterowania redukcją migotania pomaga zmniejszyć wielkość plików i zwiększyć szybkość transmisji skompresowanych obrazów wideo. 8 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

13 1BRozdział 2: Instalacja Funkcja 5 Standardowe sterowanie automatycznym wzmocnieniem (NAGC) Rozszerzone sterowanie automatycznym wzmocnieniem (SAGC) Funkcja AGC automatycznie dostosowuje czułość kamery przy słabym oświetleniu. Funkcja SAGC umożliwia ustawienie wyższej czułości. Podłączanie odpornej na zniszczenia kopułowej kamera megapikselowej IP Rys. 6: Podłączanie odpornej na zniszczenia kopułowej kamera megapikselowej IP 1. Złącze Ethernet RJ45 urządzenia PoE. Podłącz do urządzeń sieciowych. 2. Kabel zasilania. Podłącz do zasilacza +12 V (prąd stały) lub +24 V (prąd zmienny). 3. Gniazdo wejścia audio. Podłącz do wejścia audio. 2,0 do 2,4 Vp-p, 1 kω. 4. Gniazdo wyjścia audio. Podłącz do wyjścia audio. Poziom linowy, 600 Ω. 5. Kabel wejścia/wyjścia alarmowego. Podłącz alarmowe urządzenia wejściowe (IN, G) i wyjściowe (1A, 1B). 6. Złącze RS-485 A+, B-. Podłącz do urządzenia wyposażonego w port RS-485, na przykład do kamery kopułowej PTZ. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 9

14 1BRozdział 2: Instalacja Dostęp do karty SD Włóż kartę SDHC o pojemności 8 GB lub 16 GB w celu korzystania z lokalnej pamięci masowej do zapisywania kopii zapasowej np. w przypadku awarii sieci. Karta nie została dostarczona z kamerą. Dostęp do nagrań wideo i plików rejestru zapisanych na karcie SDHC można uzyskać tylko z poziomu przeglądarki internetowej. Nie można uzyskać dostępu do karty z poziomu programu GE Nav ani urządzenia TVR 60. Rys. 7: Położenie złącza karty SDHC Kopułowa kamera megapikselowa IP Odporna na zniszczenia kopułowa kamera megapikselowa IP 1. Gniazdo karty SDHC. Montaż kamery kopułowej na suficie lub ścianie Kamerę kopułową można zamontować na suficie lub ścianie. Poniższe instrukcje dotyczą mocowania kamery kopułowej bezpośrednio do sufitu. W przypadku montażu kamery kopułowej do drewnianej ściany płytkę montażową należy przykręcić do ściany wkrętami samogwintującymi. Aby przymocować kamerę kopułową do sufitu: 1. Przyklej dostarczoną naklejkę szablonu na suficie w miejscu montażu kamery kopułowej. 2. Umieść uchwyt mocujący na naklejce i wyrównaj otwory uchwytu z tymi na naklejce. 3. Przymocuj uchwyt do powierzchni montażowej za pomocą dostarczonych wkrętów. 4. Na środku płytki montażowej wywierć otwór w suficie zapewniający dostęp do okablowania. 5. W razie potrzeby uszczelnij odpowiednio wszystkie otwory montażowe, żeby zapobiec dostawaniu się wilgoci do wnętrza powierzchni montażowej. 10 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

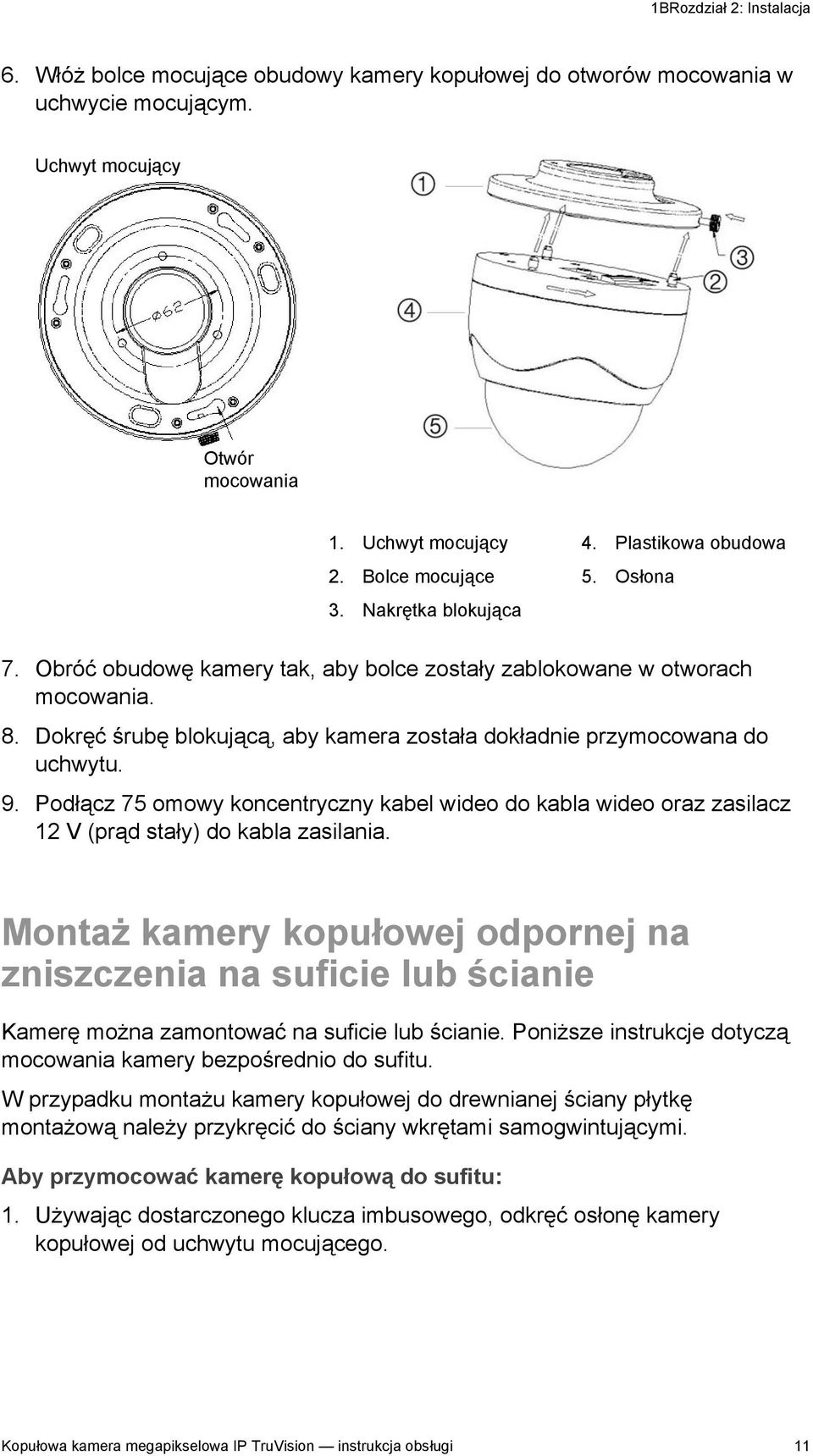

15 1BRozdział 2: Instalacja 6. Włóż bolce mocujące obudowy kamery kopułowej do otworów mocowania w uchwycie mocującym. Uchwyt mocujący Otwór mocowania 1. Uchwyt mocujący 2. Bolce mocujące 3. Nakrętka blokująca 4. Plastikowa obudowa 5. Osłona 7. Obróć obudowę kamery tak, aby bolce zostały zablokowane w otworach mocowania. 8. Dokręć śrubę blokującą, aby kamera została dokładnie przymocowana do uchwytu. 9. Podłącz 75 omowy koncentryczny kabel wideo do kabla wideo oraz zasilacz 12 V (prąd stały) do kabla zasilania. Montaż kamery kopułowej odpornej na zniszczenia na suficie lub ścianie Kamerę można zamontować na suficie lub ścianie. Poniższe instrukcje dotyczą mocowania kamery bezpośrednio do sufitu. W przypadku montażu kamery kopułowej do drewnianej ściany płytkę montażową należy przykręcić do ściany wkrętami samogwintującymi. Aby przymocować kamerę kopułową do sufitu: 1. Używając dostarczonego klucza imbusowego, odkręć osłonę kamery kopułowej od uchwytu mocującego. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 11

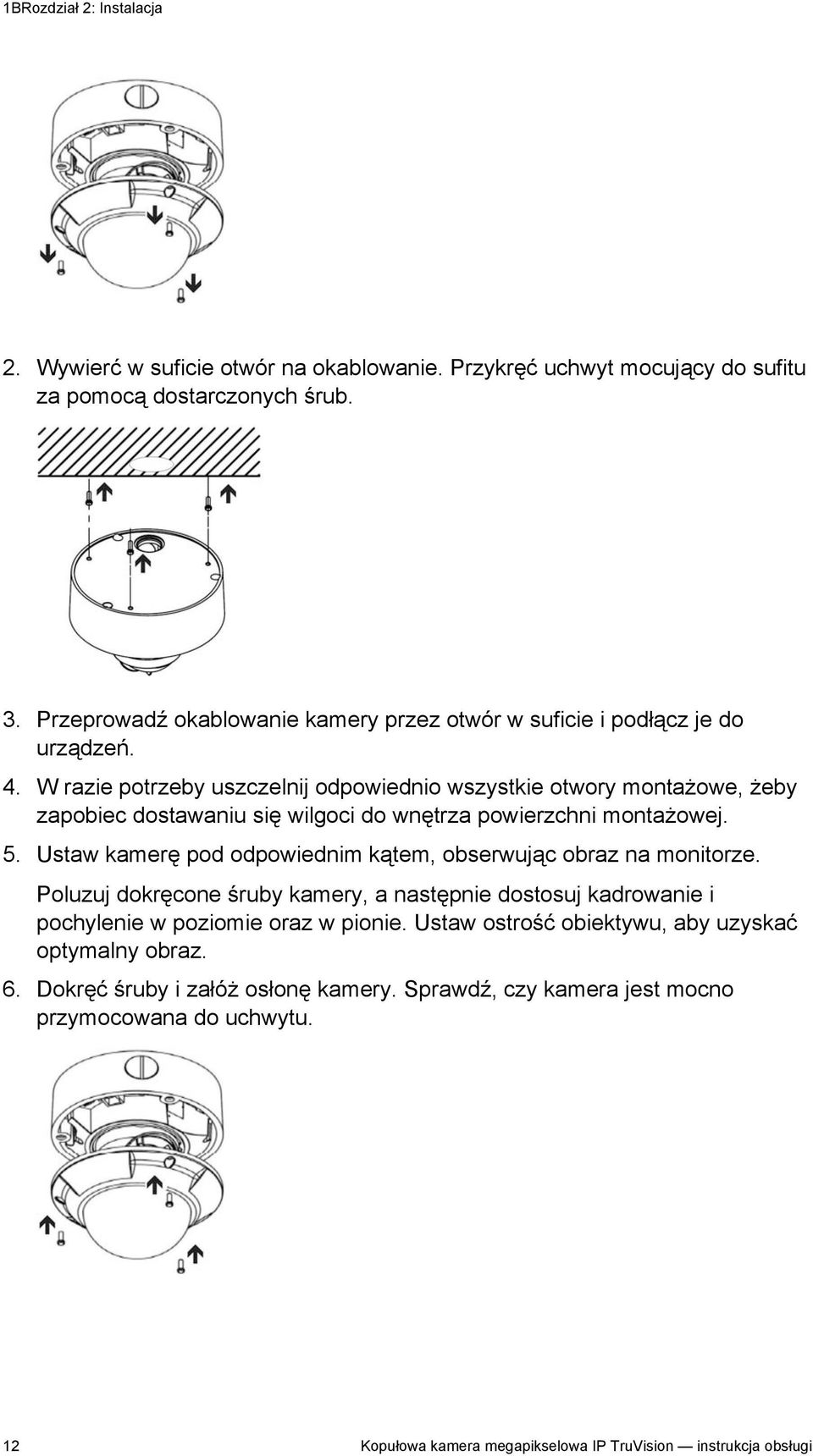

16 1BRozdział 2: Instalacja 2. Wywierć w suficie otwór na okablowanie. Przykręć uchwyt mocujący do sufitu za pomocą dostarczonych śrub. 3. Przeprowadź okablowanie kamery przez otwór w suficie i podłącz je do urządzeń. 4. W razie potrzeby uszczelnij odpowiednio wszystkie otwory montażowe, żeby zapobiec dostawaniu się wilgoci do wnętrza powierzchni montażowej. 5. Ustaw kamerę pod odpowiednim kątem, obserwując obraz na monitorze. Poluzuj dokręcone śruby kamery, a następnie dostosuj kadrowanie i pochylenie w poziomie oraz w pionie. Ustaw ostrość obiektywu, aby uzyskać optymalny obraz. 6. Dokręć śruby i załóż osłonę kamery. Sprawdź, czy kamera jest mocno przymocowana do uchwytu. 12 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

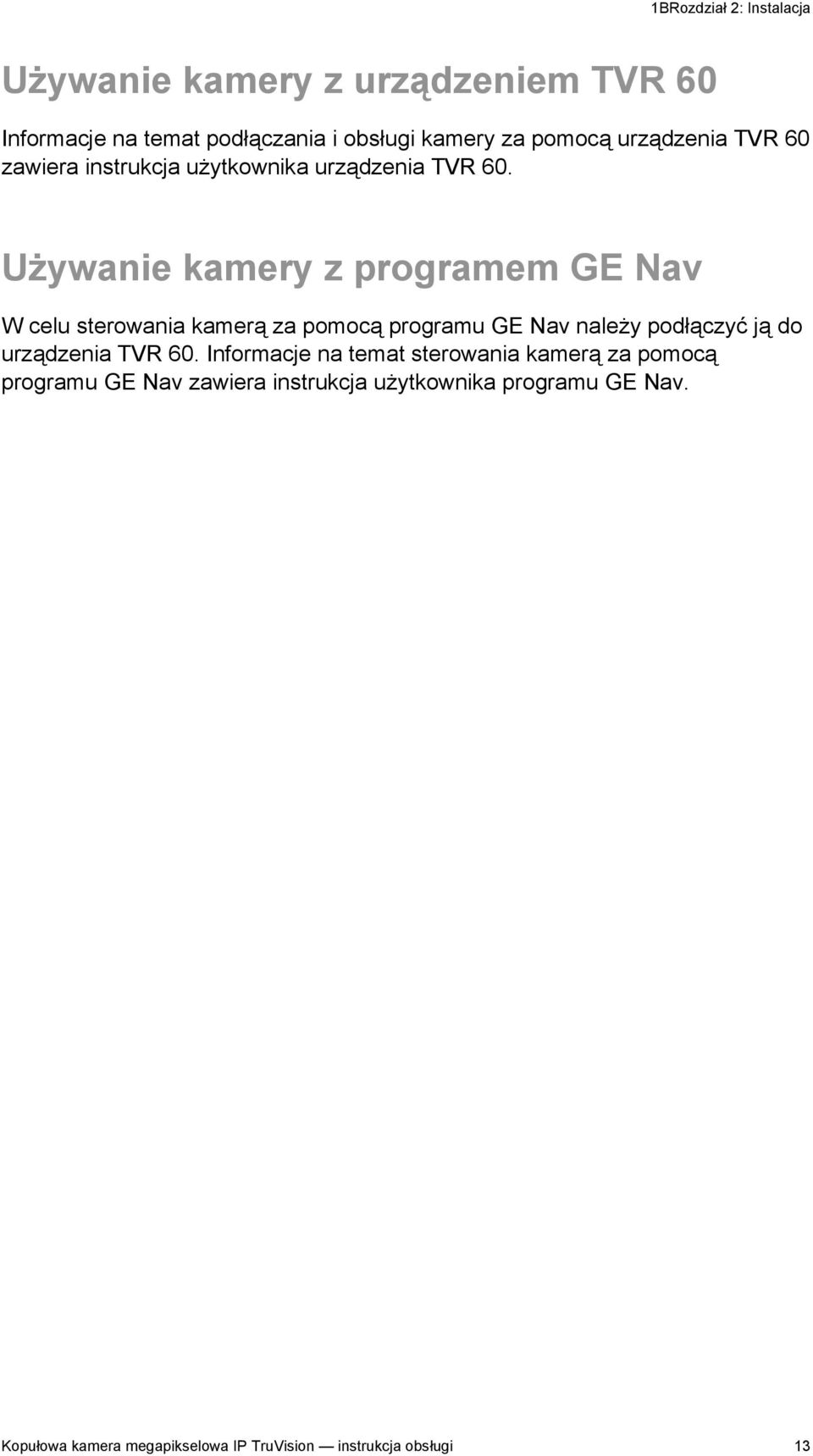

17 1BRozdział 2: Instalacja Używanie kamery z urządzeniem TVR 60 Informacje na temat podłączania i obsługi kamery za pomocą urządzenia TVR 60 zawiera instrukcja użytkownika urządzenia TVR 60. Używanie kamery z programem GE Nav W celu sterowania kamerą za pomocą programu GE Nav należy podłączyć ją do urządzenia TVR 60. Informacje na temat sterowania kamerą za pomocą programu GE Nav zawiera instrukcja użytkownika programu GE Nav. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 13

18 1BRozdział 2: Instalacja 14 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

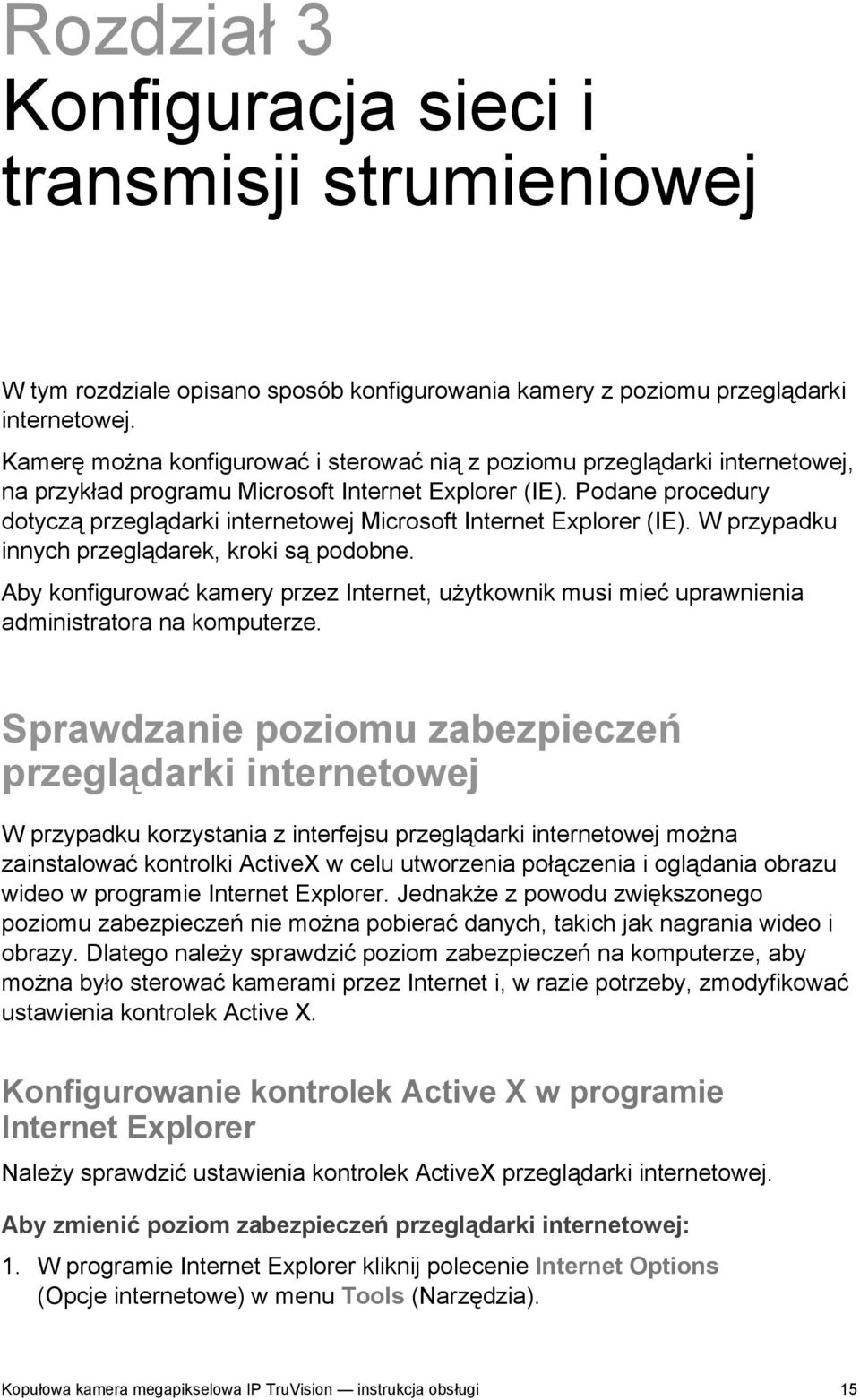

19 Rozdział 3 Konfiguracja sieci i transmisji strumieniowej W tym rozdziale opisano sposób konfigurowania kamery z poziomu przeglądarki internetowej. Kamerę można konfigurować i sterować nią z poziomu przeglądarki internetowej, na przykład programu Microsoft Internet Explorer (IE). Podane procedury dotyczą przeglądarki internetowej Microsoft Internet Explorer (IE). W przypadku innych przeglądarek, kroki są podobne. Aby konfigurować kamery przez Internet, użytkownik musi mieć uprawnienia administratora na komputerze. Sprawdzanie poziomu zabezpieczeń przeglądarki internetowej W przypadku korzystania z interfejsu przeglądarki internetowej można zainstalować kontrolki ActiveX w celu utworzenia połączenia i oglądania obrazu wideo w programie Internet Explorer. Jednakże z powodu zwiększonego poziomu zabezpieczeń nie można pobierać danych, takich jak nagrania wideo i obrazy. Dlatego należy sprawdzić poziom zabezpieczeń na komputerze, aby można było sterować kamerami przez Internet i, w razie potrzeby, zmodyfikować ustawienia kontrolek Active X. Konfigurowanie kontrolek Active X w programie Internet Explorer Należy sprawdzić ustawienia kontrolek ActiveX przeglądarki internetowej. Aby zmienić poziom zabezpieczeń przeglądarki internetowej: 1. W programie Internet Explorer kliknij polecenie Internet Options (Opcje internetowe) w menu Tools (Narzędzia). Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 15

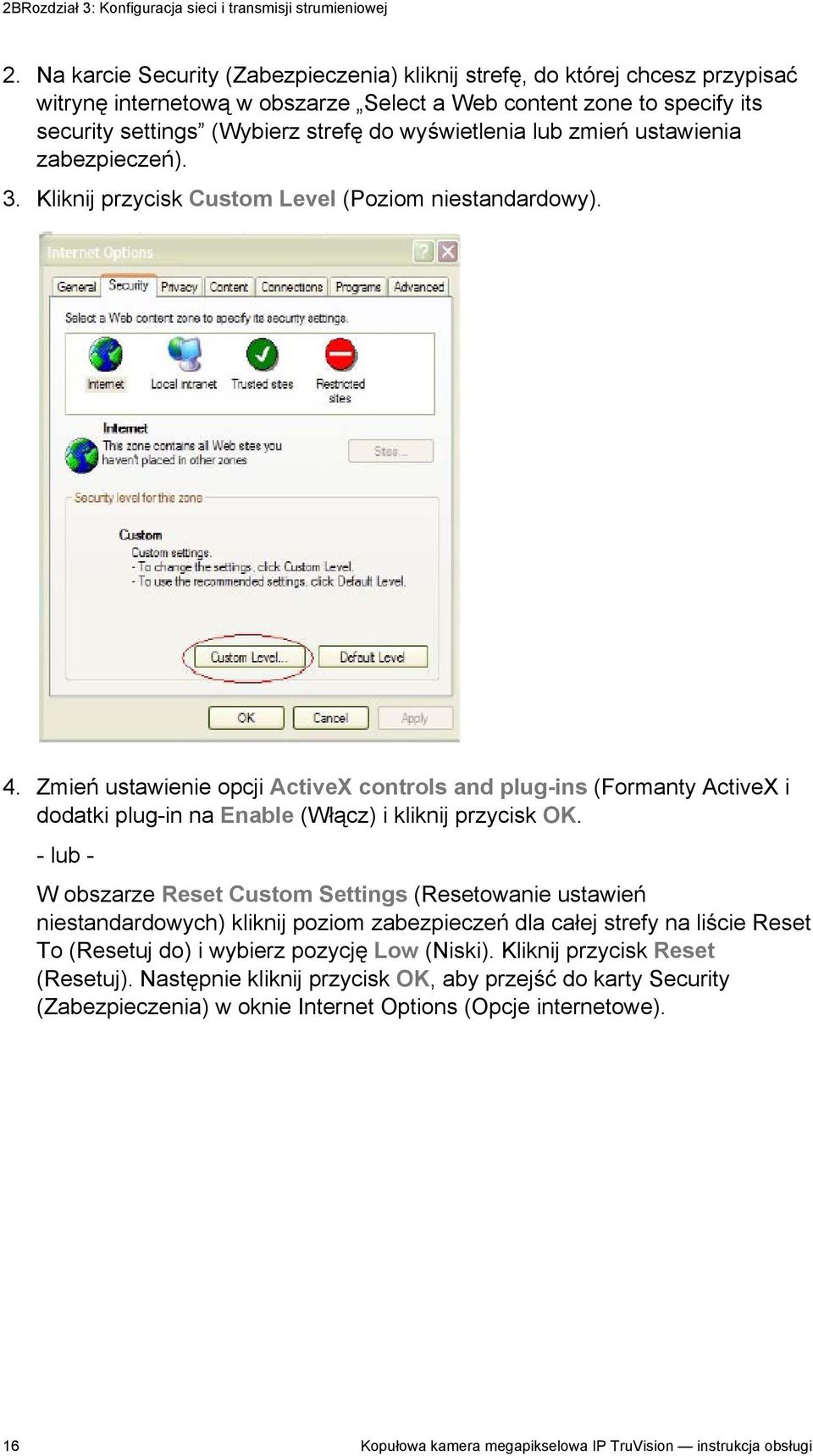

20 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej 2. Na karcie Security (Zabezpieczenia) kliknij strefę, do której chcesz przypisać witrynę internetową w obszarze Select a Web content zone to specify its security settings (Wybierz strefę do wyświetlenia lub zmień ustawienia zabezpieczeń). 3. Kliknij przycisk Custom Level (Poziom niestandardowy). 4. Zmień ustawienie opcji ActiveX controls and plug-ins (Formanty ActiveX i dodatki plug-in na Enable (Włącz) i kliknij przycisk OK. - lub - W obszarze Reset Custom Settings (Resetowanie ustawień niestandardowych) kliknij poziom zabezpieczeń dla całej strefy na liście Reset To (Resetuj do) i wybierz pozycję Low (Niski). Kliknij przycisk Reset (Resetuj). Następnie kliknij przycisk OK, aby przejść do karty Security (Zabezpieczenia) w oknie Internet Options (Opcje internetowe). 16 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

21 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej 5. Kliknij przycisk Apply (Zastosuj) na karcie Security (Zabezpieczenia) w oknie Internet Options (Opcje internetowe). W systemie Windows Vista i Windows 7 W programie Internet Explorer dla systemu Windows Vista i Windows 7 zwiększono poziom bezpieczeństwa w celu ochrony komputera przed zainstalowaniem złośliwego oprogramowania. Aby zapewnić pełną funkcjonalność przeglądarki internetowej w systemie Windows Vista i Windows 7, należy wykonać następujące czynności: Uruchom na stacji roboczej interfejs przeglądarki i aplikację odtwarzacza DVR jako administrator. Dodaj adres IP kamery do listy zaufanych witryn przeglądarki. Aby dodać adres IP kamery do listy zaufanych witryn w programie Internet Explorer: 1. Otwórz program Internet Explorer. 2. Kliknij menu Tools (Narzędzia), a następnie polecenie Internet Options (Opcje internetowe). 3. Kliknij kartę Security (Zabezpieczenia), a następnie kliknij ikonę Trusted sites (Zaufane witryny). 4. Kliknij przycisk Sites (Witryny). 5. Usuń zaznaczenie pola wyboru Require server verification ( for all sites in this zone (Żądaj weryfikacji serwera ( dla każdej witryny w tej strefie). Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 17

22 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej 6. W polu Add this website to the zone (Dodaj tę witrynę sieci Web do strefy) wprowadź adres IP. 7. Kliknij przycisk Add (Dodaj), a następnie kliknij przycisk Close (Zamknij). 8. Kliknij przycisk OK w oknie dialogowym Internet Options (Opcje internetowe). 9. Połącz się z kamerą, aby zapewnić pełną funkcjonalność przeglądarki. Dostęp do kamery przez Internet Dostęp do kamery przez Internet można uzyskać z poziomu przeglądarki internetowej. Z jednego okna przeglądarki internetowej można uzyskać dostęp tylko do jednej kamery. Jeżeli przez sieć podłączonych jest kilka kamer, należy dla każdej kamery otworzyć osobne okno. Uwaga: Zmiany wprowadzone w konfiguracji kamery dotyczą tylko tej kamery. Konfiguracja innych urządzeń, na przykład kamer lub urządzeń DVR, które także mogą być połączone z systemem, nie zostanie zmieniona. Zalecane jest, aby po ukończeniu konfigurowania zmienić hasło administratora. Ustawienia kamery powinni zmieniać tylko autoryzowani użytkownicy. Informacje na temat zmiany hasła zawiera część Zarządzanie użytkownikami na stronie 49. Aby uzyskać dostęp do kamery w trybie online: 1. Wprowadź w przeglądarce internetowej adres IP kamery ( , ustawienie domyślne). Aby znaleźć adres IP kamery, użyj narzędzia IP Finder dostępnego na dysku CD. Zostanie wyświetlone okno dialogowe Login (Logowanie). 2. Wprowadź nazwę użytkownika i hasło. User name (Nazwa użytkownika): admin Hasło: 1234 Kliknij przycisk OK. Zostanie wyświetlone okno przeglądarki internetowej w trybie podglądu na żywo. 18 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

23 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Uwaga: Okno trybu podglądu na żywo jest początkowo puste. Aby wyświetlić obraz trybu podglądu na żywo, należy kliknąć przycisk Start Live View (Włącz tryb podglądu na żywo) na dole okna. Przegląd okna przeglądarki internetowej kamery Okno przeglądarki internetowej kamery umożliwia wyświetlanie, nagrywanie i odtwarzanie obrazów wideo, a także zarządzanie kamerą na dowolnym komputerze z dostępem do Internetu. Łatwe w obsłudze elementy sterujące przeglądarki zapewniają szybki dostęp do wszystkich funkcji kamery. Zobacz Rysunek 8 na stronie 20. Z jednego okna przeglądarki internetowej można uzyskać dostęp tylko do jednej kamery. Jeżeli przez sieć podłączonych jest kilka kamer, należy dla każdej kamery otworzyć osobne okno. Uwaga: Zmiany wprowadzone w konfiguracji kamery dotyczą tylko tej kamery. Konfiguracja innych urządzeń, które także mogą być połączone z systemem, na przykład kamer lub urządzeń DVR, nie zostanie zmieniona. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 19

24 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Rysunek 8: Interfejs przeglądarki internetowej Element Nazwa Description (Opis) 1. Pasek narzędzi menu Umożliwia wykonywanie następujących czynności: Logowanie i wylogowywanie z systemu. Można to zrobić tylko w trybie podglądu na żywo. Wyświetlanie wideo na żywo. Odtwarzanie wideo. Wyszukiwanie rejestrów zdarzeń. Dostępne są cztery główne typy informacji: All (Wszystkie), Alarm (Alarm), Notification (Powiadomienie) i Operation (Działanie) Konfigurowanie ustawień. Uwaga: Z funkcji Playback (Odtwarzanie) i Log (Rejestr) można korzystać tylko wtedy, gdy do kamery włożona jest karta SDHC. 2. Viewer (Przeglądarka) Wyświetlanie obrazu na żywo lub odtwarzanie wideo. 3. elementy sterowania kamerą PTZ Umożliwia sterowanie kamerą PTZ po podłączeniu do portu RS-485. Umożliwia także dostęp do menu głównego za pomocą opcji Preset 95 (Zaprogramowane ustawienie 95). 4. Ustawienia obrazu wideo Umożliwia dostosowanie ustawień obrazu wideo, takich jak jasność, kontrast, nasycenie i barwa. 5. Ustawienia dźwięku Umożliwia włączenie lub wyłączenie dźwięku dwukierunkowego. 6. Funkcje wideo Umożliwia wykonywanie następujących czynności: Nagrywanie wideo na żywo. Wykonanie zrzutu obrazu wideo. Włączenie podglądu na żywo. 7. Kamera Umożliwia wyświetlanie i nagrywanie wideo z tej kamery. 20 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

25 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Configurowanie kamery przez sieć Po zamontowaniu kamery można skonfigurować ją przez sieć. Okno przeglądarki internetowej kamery umożliwia zdalne skonfigurowanie kamery z poziomu komputera. W oknie przeglądarki kamery kliknij przycisk Config (Konfiguracja) na pasku narzędzi, aby wyświetlić okno konfiguracji. Po lewej stronie okna znajduje się 10 folderów, a każdy z nich zawiera listę podfolderów z różnymi oknami konfiguracji. Opis poszczególnych folderów zawiera Rysunek 9 niżej i Tabela 3 niżej. Rysunek 9: Otwieranie okna konfiguracji Na tych kartach można skonfigurować serwer, sieć, kamery, alarmy, użytkowników, transakcje i inne parametry, na przykład uaktualnienie oprogramowania układowego. Zobacz Tabela 3 niżej. Tabela 3: Przegląd folderów parametrów konfiguracji Foldery konfiguracji Device information (Informacje o urządzeniu) Channel parameters (Parametry kanału) Description (Opis) Umożliwia określenie nazwy i numeru urządzenia, a także włączenie opcji zastępowania plików i skalowania obrazu. Patrz część Device parameters (Parametry urządzenia) na stronie 22. Umożliwia określenie właściwości tekstu ekranowego z informacjami o kamerze, harmonogramu nagrywania dla zdarzeń alarmów, ustawień nagrywania dla zdarzeń alarmów, odpowiedzi na alarm i tekstu wyświetlanego na obrazie. Patrz część Parametry kamery na stronie 23. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 21

26 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Foldery konfiguracji Network parameters (Parametry sieci) Serial port settings (Ustawienia portu szeregowego) Alarm parameters (Parametry alarmów) Notification parameters (Parametry powiadamiania) Account management (Zarządzanie kontami) HDD configuration (Konfiguracja pamięci masowej) Upgrade remotely (Zdalne uaktualnianie) Description (Opis) Umożliwia określenie parametrów sieci wymaganych w celu uzyskania dostępu do kamery przez Internet. Patrz część Parametry sieci na stronie 41. Umożliwia określenie ustawień komunikacji z portem RS485. Patrz część RS-485 serial port settings (Ustawienia portu szeregowego RS-485) na stronie 43. Umożliwia określenie sposobu obsługi alarmów przez kamerę, na przykład typu wejścia, powiadomienia o alarmach oraz harmonogramów i czasu trwania odpowiedzi. Patrz część Parametry alarmu na stronie 43. Umożliwia określenie sposobów powiadamiania o błędach wewnętrznych systemu. Patrz część Parametry powiadamiania na stronie 48. Umożliwia określenie użytkowników, którzy mogą uzyskać dostęp do kamery, ich haseł i uprawnień. Patrz część Zarządzanie użytkownikami na stronie 49. Umożliwia określenie sposobu formatowania karty SDHC używanej w kamerze. Patrz część Formatowanie pamięci masowej na stronie 53. Umożliwia określenie sposobu uaktualniania oprogramowania układowego kamery. Patrz część Uaktualnianie oprogramowania wewnętrznego na stronie 55. Przywracanie fabrycznych ustawień domyślnych opcji Przycisk Default (Domyślne) na dole okna umożliwia przywrócenie fabrycznych ustawień domyślnych kamery, oprócz wartości adresu IP. Device parameters (Parametry urządzenia) Ten folder umożliwia wyświetlenie informacji o kamerze. Dostępne są dwa podfoldery: Device information (Informacje o urządzeniu): Umożliwia wyświetlenie nazwy kamery oraz identyfikatora magistrali RS-485; oba parametry można zmienić. Część parametrów jest już określonych i nie można ich zmienić ręcznie, na przykład numer kanału, numer pamięci masowej, wejście i wyjście alarmowe. Te ustawienia mają zawsze wartość 1. Wyświetlany jest także typ urządzenia i numer seryjny. Version information (Informacje o wersji): Umożliwia wyświetlenie wersji kamery, kodera, panelu i sprzętu. Żadnej z tych wartości nie można zmienić ręcznie. Aby uzyskać więcej informacji, zobacz Rysunek 10 na stronie Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

27 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Rysunek 10: Okno informacji o urządzeniu Opcja Device name (Nazwa urządzenia) Description (Opis) To pole zawiera nazwę kamery. Nazwa domyślna to TruVision MPX Camera ; można ją zmienić. Nr urządzenia Zawiera identyfikator magistrali RS-485. Wartość domyślna to 88. Record replace (Zastępowanie podczas nagrywania) Enable scaler (Włącz skalowanie) Umożliwia określenie reakcji kamery na zapełnienie karty SDHC. Po włączeniu tej opcji kamera nadpisze najwcześniej nagrane pliki i będzie kontynuować nagrywanie. Po wyłączeniu tej opcji, gdy karta SDHC zostanie zapełniona, kamera obsłuży zdarzenie jako stan Hard Disk Full (Pełna pamięć masowa) i nastąpi odpowiedź, która została zaprogramowana w menu Notification (Powiadomienie). Patrz część Parametry na stronie 48. Ta opcja umożliwia konwertowanie rozmiaru lub rozdzielczości wideo z jednej wartości na inną. Parametry kamery W tej sekcji opisano sposób konfigurowania ustawień kamery w oknie Channel Parameter (Parametry kanału). Dostępnych jest osiem podfolderów opisanych poniżej: Display settings (Ustawienia wyświetlania): Umożliwia określenie nazwy kamery oraz sposobu wyświetlania nazwy, daty i godziny na ekranie. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 23

28 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Domyślnie nazwa jest wyświetlana w prawym dolnym rogu okna, a data i godzina u góry. Więcej informacji znajduje się w Określanie sposobu wyświetlania informacji na ekranie na stronie 25. Video parameters (Parametry wideo): Umożliwia określenie sposobu nagrywania zdarzenia przez kamerę. Można zmienić tryb strumieniowania, typ strumienia, rozdzielczość, jakość obrazu, przepływność, szybkość zapisu i kompresję wideo. Więcej informacji znajduje się w Definiowanie parametrów nagrywania wideo na stronie 26. Schedule recordings (Harmonogram nagrywania): Umożliwia określenie harmonogramu nagrywania przez kamerę. Patrz część Definiowanie harmonogramu nagrywania na stronie 28. Motion detection (Detekcja ruchu): Umożliwia określenie obszaru na ekranie, który powoduje wyzwolenie odpowiedzi, harmonogramu detekcji i sposobu odpowiedzi. Patrz część Alarm detekcji ruchu na stronie 30. Video lost (Utrata obrazu wideo): Umożliwia określenie harmonogramu detekcji i sposobu odpowiedzi. Patrz część Utrata sygnału wideo na stronie 34. Video tampering (Sabotaż obrazu wideo): Umożliwia określenie obszaru na ekranie, który powoduje wyzwolenie odpowiedzi, harmonogramu detekcji i sposobu odpowiedzi. Patrz część Alarm sabotażu kamery na stronie 36. Video mask (Maska obrazu wideo): Umożliwia określenie obszaru na ekranie, który powoduje wyzwolenie odpowiedzi, harmonogramu detekcji i sposobu odpowiedzi. Patrz część Maskowanie prywatności na stronie 39. Text overlay (Wyświetlanie tekstu na obrazie): Umożliwia określenie do czterech wierszy tekstu wyświetlanego na ekranie. Można go umieścić w dowolnym miejscu. Patrz część Dodawanie tekstu ekranowego na stronie 40. Wszystkie zmiany są stosowane tylko do aktualnie konfigurowanej kamery. Nie można skopiować parametrów do innej kamery. Uwaga: W przypadku zmiany parametrów harmonogramu kamera wyświetli monit o ponowne uruchomienie po zapisaniu zmian. 24 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

29 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Rysunek 11: Okno Display settings (Ustawienia wyświetlania) w folderze Channel parameters (Parametry kanału) Określanie sposobu wyświetlania informacji na ekranie Oprócz nazwy kamera wyświetla także na ekranie systemową datę i godzinę. Położenie i sposób wyświetlania nazwy kamery na ekranie (tekstu ekranowego) można zmienić. Uwaga: Data i godzina systemowa są pobierane z urządzenia DVR lub programu GE Nav. Aby wyświetlić nazwę kamery oraz datę i godzinę na ekranie: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Display Settings (Ustawienia wyświetlania), aby otworzyć jego okno. 2. Wpisz nazwę kamery. Wprowadź nazwę kamery w polu edycji Camera name (Nazwa kamery). Nazwa kamery może składać się maksymalnie z 12 znaków alfanumerycznych. 3. Włącz wyświetlanie nazwy kamery na ekranie. Zaznacz pole wyboru Show Camera Name (Pokazuj nazwę kamery), aby wyświetlić nazwę kamery na ekranie. Wybierz parametry współrzędnych X i Y wyświetlanej nazwy. Pozycja nazwy na ekranie zmieni się po kliknięciu przycisku Save (Zapisz). Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 25

30 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej 4. Zaznacz pole wyboru Show OSD (Pokazuj tekst ekranowy), aby wyświetlić na ekranie datę i godzinę. 5. Wybierz format godziny z listy OSD Type (Typ tekstu ekranowego). Dostępne są dwa formaty: 24-godzinny lub 12-godzinny (domyślnie wybrany jest format 24-godzinny). Data i godzina zostaną wyświetlone w prawym dolnym rogu ekranu. 6. Wybierz tryb wyświetlania kamery z listy Show Status (Pokazuj stan). Dostępne są następujące tryby wyświetlania: Transparent & Non-Flashing (Przezroczysty i niemigający). Obraz na ekranie jest widoczny przez tekst. Jest to ustawienie domyślne. Transparent & Flashing (Przezroczysty i migający). Obraz na ekranie jest widoczny przez tekst. Wyświetlany tekst miga. Non-Transparent & Non-Flashing (Nieprzezroczysty i niemigający). Obraz jest wyświetlany za tekstem. Non-Transparent & Flashing (Nieprzezroczysty i migający). Obraz jest wyświetlany za tekstem. Wyświetlany tekst miga. 7. Zaznacz pole wyboru Display Week (Wyświetlaj tydzień), aby wyświetlać na ekranie dzień tygodnia. 8. Wybierz format daty z listy Show Type (Pokazuj typ). Dostępne są następujące formaty: RRRR-MM-DD MM-DD-YYYY (MM-DD-RRRR, ustawienie domyślne) DD-MM-RRRR Godzina jest automatycznie wyświetlana z datą. Ma ona format 24-godzinny. 9. Kliknij przycisk Save (Zapisz), aby zapisać pozycje i powrócić do trybu podglądu na żywo. Definiowanie parametrów nagrywania wideo Parametry nagrywania wideo można dostosować, aby uzyskać zgodną z wymaganiami jakość obrazu i rozmiar pliku. Rysunek 12 na stronie 27 przedstawia opcje nagrywania przez kamerę, które można skonfigurować. 26 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

31 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Rysunek 12: Okno parametrów wideo Opcja Stream mode (Tryb strumieniowania) Stream type (Typ strumienia) Rozdzielczość Description (Opis) Umożliwia określenie metody przesyłania strumienia dwukierunkowego. Dostępne są następujące opcje: Main stream (Strumień główny) i Sub stream (Strumień dodatkowy). Ustawienie domyślnie to Main (Główny). Umożliwia określenie typu nagrywanego strumienia. Wybierz opcję Video (Wideo), aby nagrywać tylko strumień wideo. Wybierz opcję Video&Audio (Wideo i audio), aby nagrywać strumienie wideo i audio. Ustawienie domyślne to Video&Audio (Wideo i audio). Umożliwia określenie rozdzielczości nagrywania. Wyższa rozdzielczość obrazu zapewnia lepszą jakość obrazu, ale wymaga większej przepływności. Dostępne ustawienia rozdzielczości zależą od typu kamery i tego, czy używany jest strumień główny, czy dodatkowy. W przypadku zmiany ustawienia tej opcji należy ponownie uruchomić kamerę, aby zastosować zmiany. Dostępne są następujące opcje: Kamera kopułowa IP o rozdzielczości 2,0 megapikseli: Strumień główny: DCIF, CIF, QCIF, 4CIF, 2CIF, VGA, UXGA, SVGA, HD720p i HD900p. Ustawienie domyślne to 4CIF. Strumień dodatkowy: CIF, QCIF. Kamera kopułowa IP o rozdzielczości 1,3 megapiksela: Strumień główny: VGA, HD720p i XVGA. Strumień dodatkowy: CIF, QCIF. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 27

32 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Opcja Video quality (Jakość wideo) Szybkość transmisji Max bit rate (Maksymalna przepływność) Frame rate (Szybkość zapisu) Frame type (Typ klatki) I frame interval (Odstęp I klatki) Description (Opis) Umożliwia określenie jakości obrazu. Dostępne są następujące opcje: Highest (Najwyższa), Higher (Wyższa), High (Wysoka), Average (Średnia), Low (Niska), Lowest (Najniższa). Ustawienie domyślne to High (Wysoka). Umożliwia określenie, czy używana jest zmienna lub stała przepływność. Ustawienie Variable (Zmienna) umożliwia uzyskanie jakości odpowiedniej do pobierania i strumieniowana wideo. Ustawienie domyślne to Variable (Zmienna). Umożliwia określenie maksymalnej dozwolonej przepływności. Wysoka rozdzielczość ekranu wymaga ustawienia wysokiej szybkości transmisji. Dostępne są następujące opcje: 32 bps (b/s), 48, 64, 80, 96, 128, 160, 192, 224, 256, 320, 384, 448, 512, 640, 768, 896, 1024, 1536, 1792, 2048, Custom (Niestandardowa, należy wprowadzić wartość ręcznie). Wartość domyślna to Umożliwia określenie szybkości zapisu dla wybranej rozdzielczości. Dostępne są następujące opcje: Full frame (Pełna klatka), 1/16, 1/8, 1/4, 1/2, 1, 2, 4, 6. Ustawienie domyślne to Full frame (Pełna klatka). Metoda kompresji wideo. Zdecydowanie zalecane jest, aby nie zmieniać domyślnej wyświetlanej wartości: Only P (Tylko P). Metoda kompresji wideo. Zdecydowanie zalecane jest, aby nie zmieniać domyślnej wyświetlanej wartości: 25. Definiowanie harmonogramu nagrywania Harmonogram nagrywania dla kamery można zdefiniować w oknie Schedule Recordings (Planowanie nagrań). Nagranie jest zapisywane na karcie SDHC w kamerze. Mimo że wszystkie nagrania są zapisywane na urządzeniu DVR, na karcie SDHC tworzona jest kopia zapasowa, na przykład w przypadku awarii sieci. Wybrany harmonogram nagrywania dotyczy wszystkich typów alarmów. Po wprowadzeniu zmian w harmonogramie zostanie wyświetlony monit o ponowne uruchomienie kamery. Czasy nagrywanie przed i po zdarzeniu Czas nagrywania przed zdarzeniem (PreRec) jest używany, jeśli włączono detekcję ruchu i/lub alarmy zewnętrzne. Czas przed zdarzeniem oznacza czas nagrywania przed wykryciem ruchu lub wyzwoleniem alarmu zewnętrznego i zawiera dane alarmu. Jeżeli wystąpi ruch lub alarm zewnętrzny i ustawiono czas przed zdarzeniem na 5 sekund, kamera nagra i zapisze do 5 sekund nagrania przed zdarzeniem alarmu. Dostępne są następujące opcje czasu przed zdarzeniem: No Prerecord (Bez prenagrywania), 5 (ustawienie domyślne), 10, 15, 20, 25, 30 seconds (sekund) i Max Prerecord (Maksymalne prenagrywanie). Opcja Max Prerecord (Maksymalne prenagrywanie) umożliwia zapisanie wszystkich danych w buforze prenagrywania. 28 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

33 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Czas nagrywania po zdarzeniu (PostRec) jest używany, jeśli włączono detekcję ruchu i/lub alarmy zewnętrzne. Po wyłączeniu alarmu zewnętrznego lub alarmu ruchu kamera będzie kontynuowała nagrywanie na podstawie wartości określonej dla tej opcji. Dostępne są następujące opcje: 5 (ustawienie domyślne), 10, 30 seconds (sekund), 1, 2, 5 i 10 minutes (minut). Aby zdefiniować harmonogram nagrywania: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Schedule Recordings (Zaplanuj nagrania), aby otworzyć jego okno. Uwaga: Na liście dostępny jest tylko jeden numer kanału. 2. Kliknij pole wyboru Enable Recording (Włącz nagrywanie), aby włączyć nagrywanie. Uwaga: Aby wyłączyć nagrywanie, należy usunąć zaznaczenie pola wyboru. 3. Z listy rozwijanej wybierz czasy nagrywania przed i po zdarzeniu. 4. Wprowadź okres trybu automatycznego kasowania (ADM) w dniach. 5. Ustaw czasy nagrywania. W obszarze Recording Time (Czas nagrywania) kliknij przycisk Settings (Ustawienia), aby wyświetlić ekran Recording Time (Czas nagrywania). 6. Wybierz dzień tygodnia i typ okresu nagrywania, dla którego ma zostać ustawiony harmonogram nagrywania. Aby nagrywać przez cały dzień, zaznacz pole wyboru All Day Recording (Nagrywanie całodzienne). 7. Ustaw godzinę rozpoczęcia i zakończenia nagrywania. Zaznacz pole wyboru Schedule 1 (Harmonogram 1), a następnie wprowadź godzinę rozpoczęcia i zakończenia nagrywania. Z listy rozwijanej wybierz jeden z typów alarmów do nagrania: Schedule recording (Zaplanowane nagrywanie). Umożliwia ciągłe nagrywanie. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 29

34 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Wykrywanie ruchu Nagrywanie alarmu Motion or alarm (Ruch lub alarm) Motion and alarm (Ruch i alarm) Command (Polecenie). Ta opcja jest niedostępna. 8. Powtórz krok 5 dla kolejnych okresów. Można wybrać maksymalnie osiem harmonogramów czasowych. Uwaga: Osiem harmonogramów czasowych nie może się pokrywać. 9. Ustaw okresy harmonogramów dla pozostałych dni tygodnia zgodnie z potrzebami. Kliknij przycisk Copy (Kopiuj), aby skopiować zaplanowane okresy do innego dnia tygodnia. 10. Zapisz zmiany. Kliknij przycisk OK, aby powrócić do okna Recording Time (Czas nagrywania). Kliknij przycisk Save (Zapisz), aby zapisać zmiany i powrócić do trybu podglądu na żywo. Uwagi Aby harmonogram został zastosowany, kamera wyświetli monit o ponowne uruchomienie. Jeżeli typ nagrania zostanie ustawiony na Motion detection (Detekcja ruchu) lub inny powiązany typ alarmu, aby wyzwolić nagrywanie ruchu, należy zdefiniować alarm detekcji ruchu. Więcej informacji znajduje się w Alarm detekcji ruchu niżej. Alarm detekcji ruchu Możliwe jest zdefiniowanie alarmów detekcji ruchu. Alarm detekcji ruchu oznacza alarm wyzwalany po wykryciu ruchu przez kamerę. Jednak wyzwolenie alarmu ruchu może nastąpić tylko jeżeli wystąpi w zaprogramowanym harmonogramie. Wybierz poziom czułości oraz rozmiar obiektu wywołującego zdarzenie tak, aby tylko wybrane obiekty mogły uruchomić zapisywanie ruchu. Na przykład aby nagrywanie było uruchamiane przez osobę, ale nie przez kota. Można określić obszar na ekranie, w którym wykrywany jest ruch, harmonogram, w którym kamera jest ustawiona na detekcję ruchu, a także sposoby powiadamiania o alarmie detekcji ruchu. Okno Motion Detection (Detekcja ruchu) w folderze Channel Parameters (Parametry kanału) umożliwia zmianę ustawień detekcji ruchu. 30 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

35 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Zdefiniowanie alarmu detekcji ruchu wymaga wykonania następujących zadań: 1. Setting areas (Ustawianie obszarów): Zdefiniuj obszar na ekranie, który może wyzwolić alarm detekcji ruchu i poziom czułości detekcji. 2. Schedule (Harmonogram): Zdefiniuj harmonogramu detekcji ruchu. 3. Linkage (Połączenie): Określ sposób odpowiedzi na alarm. Uwaga: Aby wyłączyć alarm detekcji ruchu, należy usunąć zaznaczenie pola wyboru Enable Motion Detection (Włącz detekcję ruchu). Rys. 13: Okno ustawień detekcji ruchu Aby zdefiniować obszary detekcji ruchu: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Motion Detection (Detekcja ruchu), aby otworzyć jego okno. 2. Zaznacz pole wyboru Enable Motion Detection (Włącz detekcję ruchu). Zostaną aktywowane trzy przyciski Settings (Ustawienia). 3. Zdefiniuj obszar lub obszary detekcji ruchu. W obszarze Setting Areas (Ustawianie obszarów) kliknij przycisk Settings (Ustawienia). Zostanie wyświetlone okno Areas Settings (Ustawienia obszarów). Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 31

36 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej Zaznacz pole wyboru Start Draw (Rysunek początkowy). Wskaż kursorem myszy punkt na ekranie, od którego chcesz rozpocząć zaznaczanie obszaru detekcji ruchu. Trzymając wciśnięty klawisz Ctrl, przesuń wskaźnik myszy, aby zaznaczyć obszar detekcji ruchu. Można zdefiniować kilka obszarów. Aby zaznaczyć więcej niż jeden obszar, trzymaj wciśnięty klawisz Ctrl i przesuń wskaźnik myszy do innego obszaru. Uwaga: Nie można dostosować obszaru już narysowanego. Kliknij przycisk Clear All (Usuń wszystko), aby usunąć wszystkie zaznaczone obszary i rozpocząć rysowanie od początku. 4. Ustaw poziom czułości detekcji ruchu. Przesuń pasek przewijania Sensitivity (Czułość) do odpowiedniego poziomu czułości. Wszystkie obszary będą miały ten sam poziom czułości. 5. Kliknij przycisk OK, aby zapisać wszystkie zmiany i powrócić do okna Motion Detection (Detekcja ruchu). 6. Zdefiniuj harmonogram detekcji ruchu i sposób odpowiedzi, jeżeli nie wykonano tych czynności. 7. Kliknij przycisk Save (Zapisz), aby zapisać wszystkie zmiany i powrócić do trybu podglądu na żywo. Aby zdefiniować harmonogram detekcji ruchu: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Motion Detection (Detekcja ruchu), aby otworzyć jego okno. 2. Zaznacz pole wyboru Enable Motion Detection (Włącz detekcję ruchu). Zostaną aktywowane trzy przyciski Settings (Ustawienia). 3. Ustaw harmonogram alarmu detekcji ruchu. 32 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi

37 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej W obszarze Schedule (Harmonogram) kliknij przycisk Settings (Ustawienia). Zostanie wyświetlone okno Schedule (Harmonogram). Obsługa alarmu detekcji ruchu przez system zależy od harmonogramu alarmu. Wybierz dzień tygodnia z listy Week day (Dzień tygodnia), aby zdefiniować okresy nagrywania w tym dniu. 4. Ustaw godzinę rozpoczęcia i zakończenia detekcji ruchu. Zaznacz pole wyboru Schedule 1 (Harmonogram 1), a następnie wprowadź godzinę rozpoczęcia i zakończenia detekcji ruchu. 5. Powtórz krok 8 dla kolejnych okresów. Można wybrać maksymalnie osiem harmonogramów czasowych. Uwaga: Osiem harmonogramów czasowych nie może się pokrywać. 6. Ustaw okresy harmonogramów dla pozostałych dni tygodnia zgodnie z potrzebami. Kliknij przycisk Copy (Kopiuj), aby skopiować zaplanowane okresy do innego dnia tygodnia. 7. Kliknij przycisk OK, aby powrócić do okna Motion Detection (Detekcja ruchu). 8. Zdefiniuj obszary detekcji ruchu i sposób odpowiedzi, jeżeli nie wykonano tych czynności. 9. Kliknij przycisk Save (Zapisz), aby zapisać wszystkie zmiany i powrócić do trybu podglądu na żywo. Uwaga: Po zapisaniu zmian kamera wyświetli monit o ponowne uruchomienie, aby harmonogram został zastosowany. Aby zdefiniować sposoby odpowiedzi na alarm detekcji ruchu: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Motion Detection (Detekcja ruchu), aby otworzyć jego okno. Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi 33

38 2BRozdział 3: Konfiguracja sieci i transmisji strumieniowej 2. Zaznacz pole wyboru Enable Motion Detection (Włącz detekcję ruchu). Zostaną aktywowane trzy przyciski Settings (Ustawienia). 3. W obszarze Linkage (Połączenie) kliknij przycisk Settings (Ustawienia). Zostanie wyświetlone okno Linkage (Połączenie). 4. Wybierz kartę Alarm Trigger Mode (Tryb wyzwalania alarmu) i zaznacz sposób odpowiedzi systemu po wyzwoleniu alarmu detekcji ruchu. Można zaznaczyć jeden lub oba sposoby odpowiedzi: Upload to center (Prześlij do centrum) Trigger alarm output (Uruchom wyjście alarmowe) Umożliwia wysłanie odpowiedzi na alarm do urządzenia DVR. Umożliwia uruchomienie wyjścia alarmowego kamery. Zaznacz także opcję Output Channel (Kanał wyjścia), aby 5. Wybierz kartę Trigger Recording (Uruchom nagrywanie) i zaznacz opcję wejścia A1, aby wybrać kanał wideo, z którego ma się rozpocząć nagrywanie. Kliknij przycisk OK, aby powrócić do okna Motion Detection (Detekcja ruchu). 6. Zdefiniuj harmonogram i obszary detekcji ruchu, jeżeli nie wykonano tych czynności. 7. Kliknij przycisk Save (Zapisz), aby zapisać wszystkie zmiany i powrócić do trybu podglądu na żywo. Utrata sygnału wideo Istnieje możliwość zdefiniowania alarmów utraty sygnału wideo. Alarm utraty sygnału wideo oznacza alarm wyzwalany po utracie lub uszkodzeniu sygnału wideo z powodu awarii zasilania, uszkodzenia kabla wideo, niewłaściwego połączenia i innych przyczyn. Alarm utraty sygnału wideo jest wyzwalany tylko wtedy, gdy utrata sygnału wideo nastąpi w zaprogramowanym harmonogramie. Okno Video Loss (Utrata sygnału wideo) w folderze Channel Parameters (Parametry kanału) umożliwia zmianę ustawień stosowanych po utracie sygnału wideo. Zdefiniowanie alarmu utraty sygnału wideo wymaga wykonania następujących zadań: 1. Schedule (Harmonogram): Zdefiniuj harmonogramu detekcji ruchu. 2. Linkage (Połączenie): Określ sposób odpowiedzi na alarm. Aby zdefiniować alarm utraty sygnału wideo: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Video Loss (Utrata sygnału wideo), aby otworzyć jego okno. 34 Kopułowa kamera megapikselowa IP TruVision instrukcja obsługi
