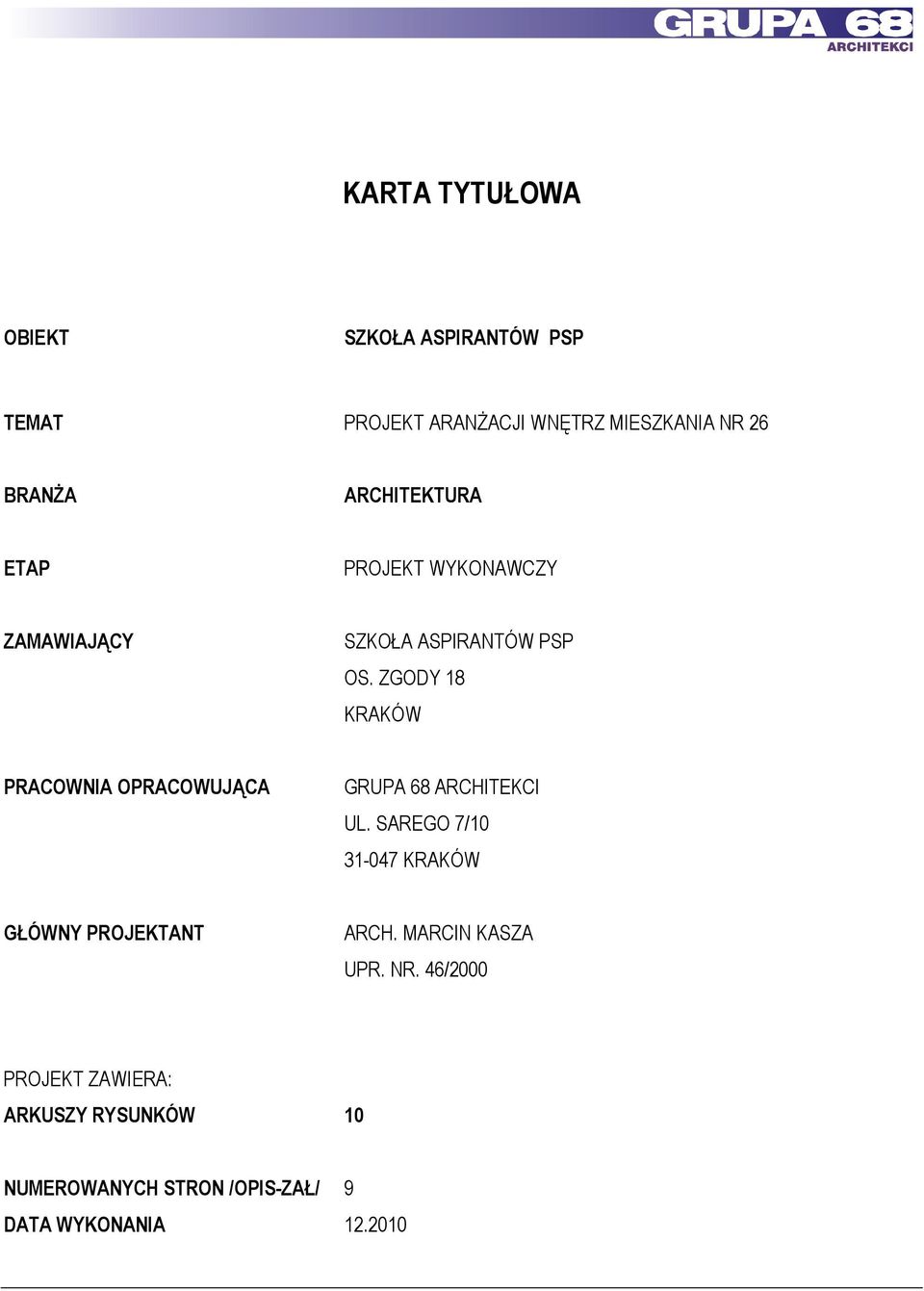

1 KARTA TYTUŁOWA OBIEKT SZKOŁA ASPIRANTÓW PSP TEMAT PROJEKT ARANśACJI WNĘTRZ MIESZKANIA NR 26 BRANśA ARCHITEKTURA ETAP PROJEKT WYKONAWCZY ZAMAWIAJĄCY SZKOŁA ASPIRANTÓW PSP OS. ZGODY 18 KRAKÓW PRACOWNIA OPRACOWUJĄCA GRUPA 68 ARCHITEKCI UL. SAREGO 7/ KRAKÓW GŁÓWNY PROJEKTANT ARCH. MARCIN KASZA UPR. NR. 46/2000 PROJEKT ZAWIERA: ARKUSZY RYSUNKÓW 10 NUMEROWANYCH STRON /OPIS-ZAŁ/ 9 DATA WYKONANIA

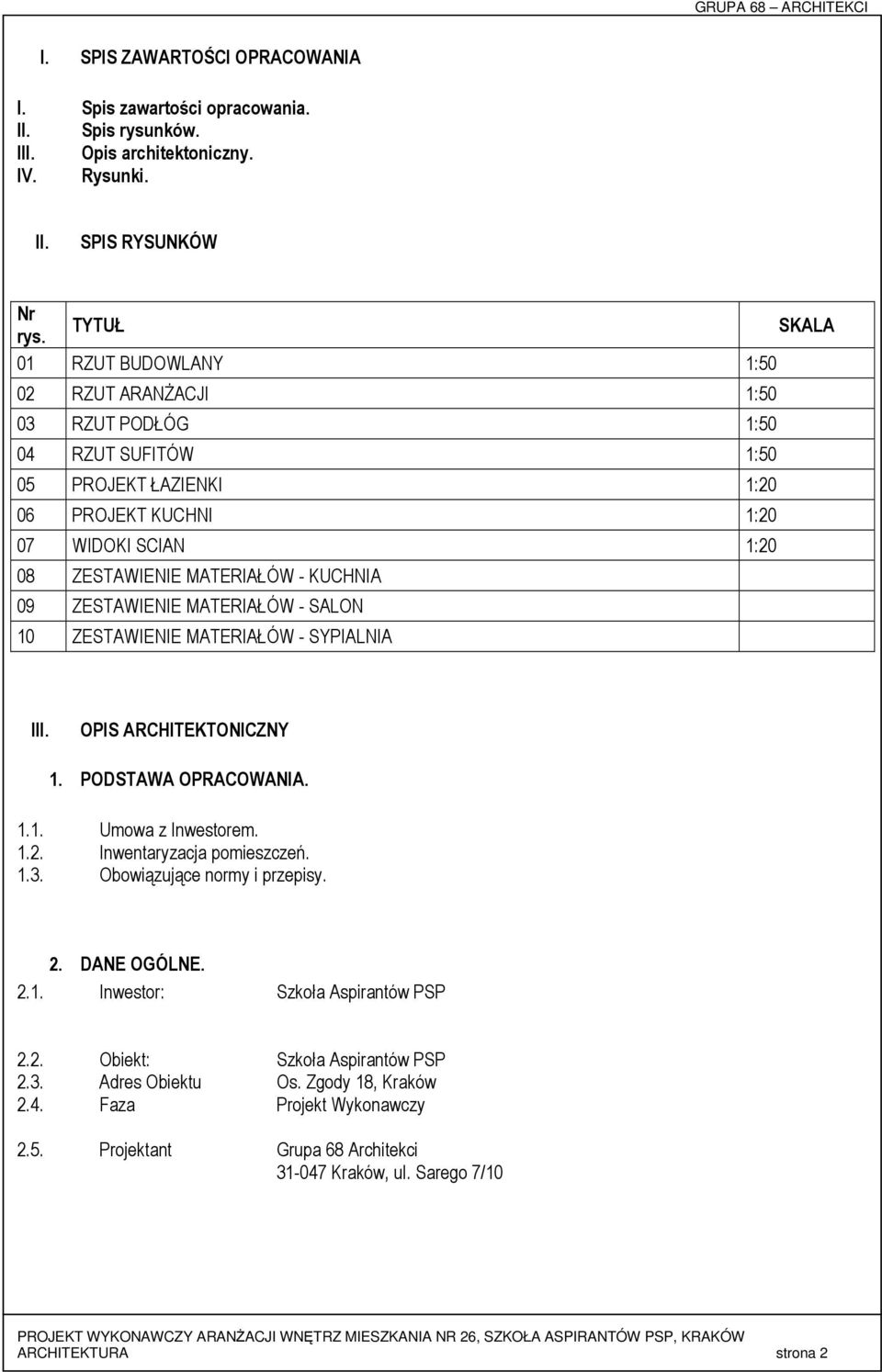

2 I. SPIS ZAWARTOŚCI OPRACOWANIA I. Spis zawartości opracowania. II. Spis rysunków. III. Opis architektoniczny. IV. Rysunki. II. SPIS RYSUNKÓW Nr rys. TYTUŁ SKALA 01 RZUT BUDOWLANY 1:50 02 RZUT ARANśACJI 1:50 03 RZUT PODŁÓG 1:50 04 RZUT SUFITÓW 1:50 05 PROJEKT ŁAZIENKI 1:20 06 PROJEKT KUCHNI 1:20 07 WIDOKI SCIAN 1:20 08 ZESTAWIENIE MATERIAŁÓW - KUCHNIA 09 ZESTAWIENIE MATERIAŁÓW - SALON 10 ZESTAWIENIE MATERIAŁÓW - SYPIALNIA III. OPIS ARCHITEKTONICZNY 1. PODSTAWA OPRACOWANIA Umowa z Inwestorem. Inwentaryzacja pomieszczeń. Obowiązujące normy i przepisy. 2. DANE OGÓLNE Inwestor: Szkoła Aspirantów PSP 2.2. Obiekt: Szkoła Aspirantów PSP 2.3. Adres Obiektu Os. Zgody 18, Kraków 2.4. Faza Projekt Wykonawczy 2.5. Projektant Grupa 68 Architekci Kraków, ul. Sarego 7/10 ARCHITEKTURA strona 2

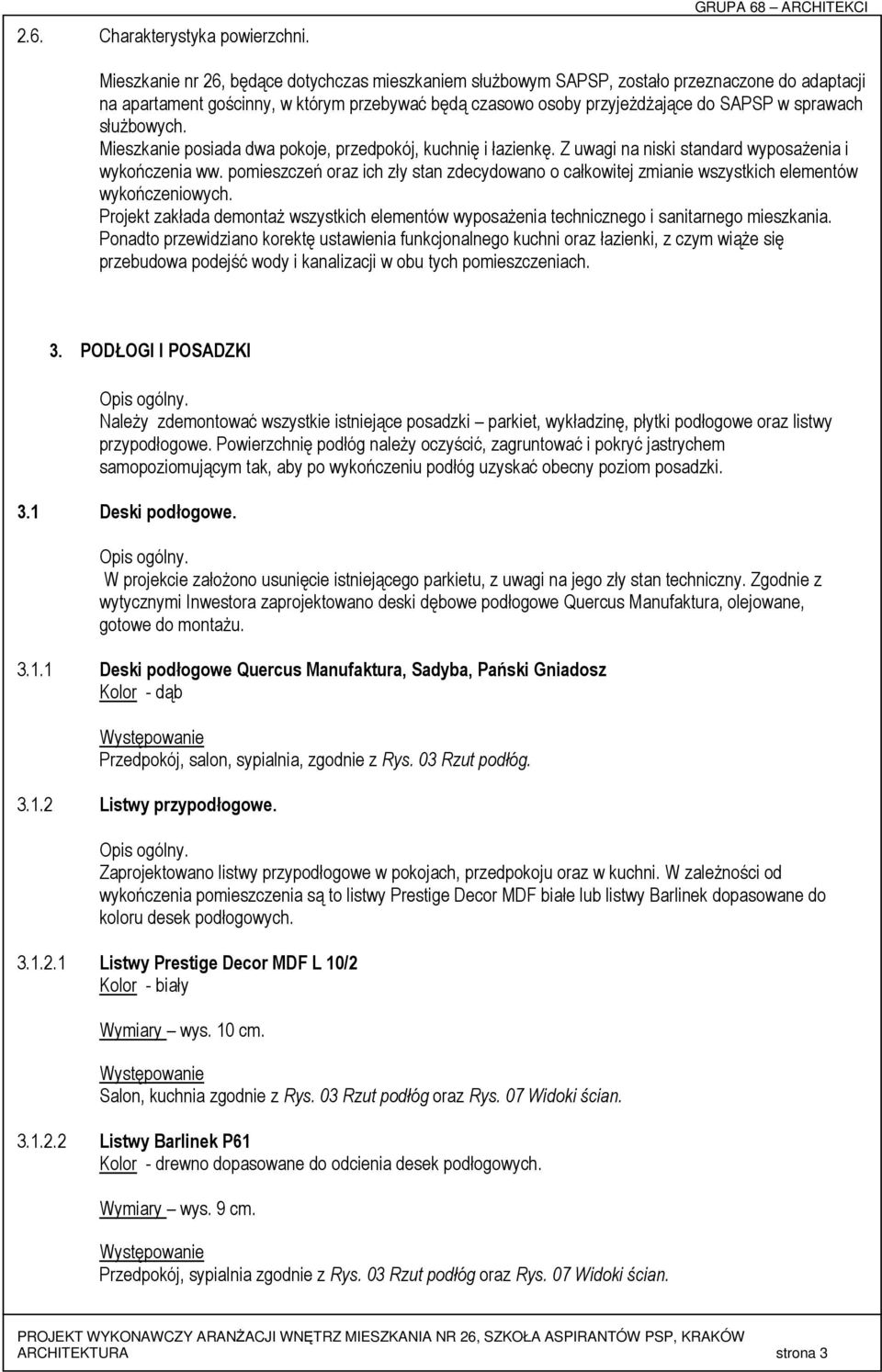

3 2.6. Charakterystyka powierzchni. Mieszkanie nr 26, będące dotychczas mieszkaniem słuŝbowym SAPSP, zostało przeznaczone do adaptacji na apartament gościnny, w którym przebywać będą czasowo osoby przyjeŝdŝające do SAPSP w sprawach słuŝbowych. Mieszkanie posiada dwa pokoje, przedpokój, kuchnię i łazienkę. Z uwagi na niski standard wyposaŝenia i wykończenia ww. pomieszczeń oraz ich zły stan zdecydowano o całkowitej zmianie wszystkich elementów wykończeniowych. Projekt zakłada demontaŝ wszystkich elementów wyposaŝenia technicznego i sanitarnego mieszkania. Ponadto przewidziano korektę ustawienia funkcjonalnego kuchni oraz łazienki, z czym wiąŝe się przebudowa podejść wody i kanalizacji w obu tych pomieszczeniach. 3. PODŁOGI I POSADZKI NaleŜy zdemontować wszystkie istniejące posadzki parkiet, wykładzinę, płytki podłogowe oraz listwy przypodłogowe. Powierzchnię podłóg naleŝy oczyścić, zagruntować i pokryć jastrychem samopoziomującym tak, aby po wykończeniu podłóg uzyskać obecny poziom posadzki. 3.1 Deski podłogowe. W projekcie załoŝono usunięcie istniejącego parkietu, z uwagi na jego zły stan techniczny. Zgodnie z wytycznymi Inwestora zaprojektowano deski dębowe podłogowe Quercus Manufaktura, olejowane, gotowe do montaŝu Deski podłogowe Quercus Manufaktura, Sadyba, Pański Gniadosz Kolor - dąb Przedpokój, salon, sypialnia, zgodnie z Rys. 03 Rzut podłóg Listwy przypodłogowe. Zaprojektowano listwy przypodłogowe w pokojach, przedpokoju oraz w kuchni. W zaleŝności od wykończenia pomieszczenia są to listwy Prestige Decor MDF białe lub listwy Barlinek dopasowane do koloru desek podłogowych Listwy Prestige Decor MDF L 10/2 Kolor - biały Wymiary wys. 10 cm. Salon, kuchnia zgodnie z Rys. 03 Rzut podłóg oraz Rys. 07 Widoki ścian Listwy Barlinek P61 Kolor - drewno dopasowane do odcienia desek podłogowych. Wymiary wys. 9 cm. Przedpokój, sypialnia zgodnie z Rys. 03 Rzut podłóg oraz Rys. 07 Widoki ścian. ARCHITEKTURA strona 3

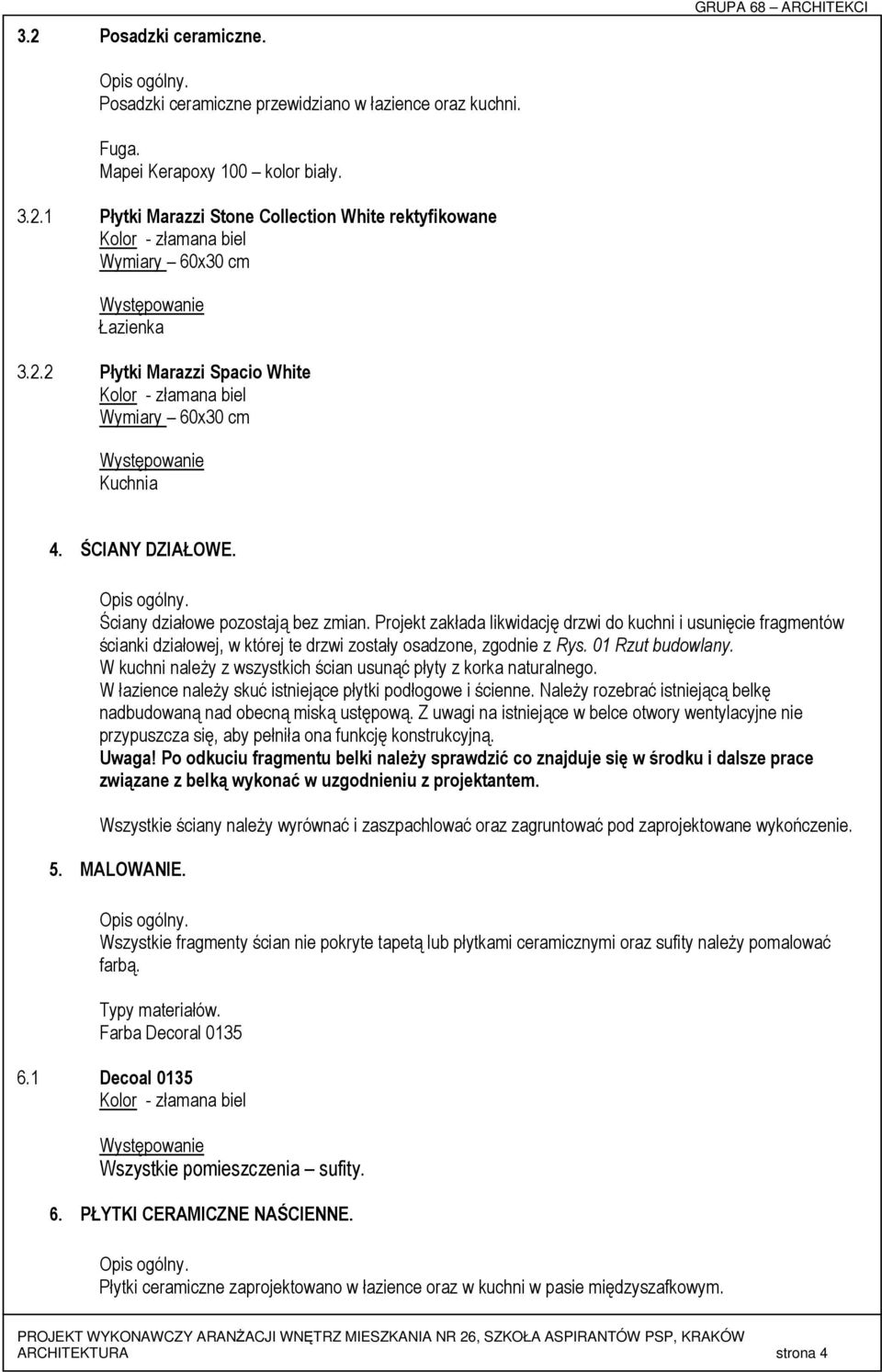

4 3.2 Posadzki ceramiczne. Posadzki ceramiczne przewidziano w łazience oraz kuchni. Fuga. Mapei Kerapoxy 100 kolor biały Płytki Marazzi Stone Collection White rektyfikowane Kolor - złamana biel Wymiary 60x30 cm Łazienka Płytki Marazzi Spacio White Kolor - złamana biel Wymiary 60x30 cm Kuchnia 4. ŚCIANY DZIAŁOWE. Ściany działowe pozostają bez zmian. Projekt zakłada likwidację drzwi do kuchni i usunięcie fragmentów ścianki działowej, w której te drzwi zostały osadzone, zgodnie z Rys. 01 Rzut budowlany. W kuchni naleŝy z wszystkich ścian usunąć płyty z korka naturalnego. W łazience naleŝy skuć istniejące płytki podłogowe i ścienne. NaleŜy rozebrać istniejącą belkę nadbudowaną nad obecną miską ustępową. Z uwagi na istniejące w belce otwory wentylacyjne nie przypuszcza się, aby pełniła ona funkcję konstrukcyjną. Uwaga! Po odkuciu fragmentu belki naleŝy sprawdzić co znajduje się w środku i dalsze prace związane z belką wykonać w uzgodnieniu z projektantem. Wszystkie ściany naleŝy wyrównać i zaszpachlować oraz zagruntować pod zaprojektowane wykończenie. 5. MALOWANIE. Wszystkie fragmenty ścian nie pokryte tapetą lub płytkami ceramicznymi oraz sufity naleŝy pomalować farbą.. Farba Decoral Decoal 0135 Kolor - złamana biel Wszystkie pomieszczenia sufity. 6. PŁYTKI CERAMICZNE NAŚCIENNE. Płytki ceramiczne zaprojektowano w łazience oraz w kuchni w pasie międzyszafkowym. ARCHITEKTURA strona 4

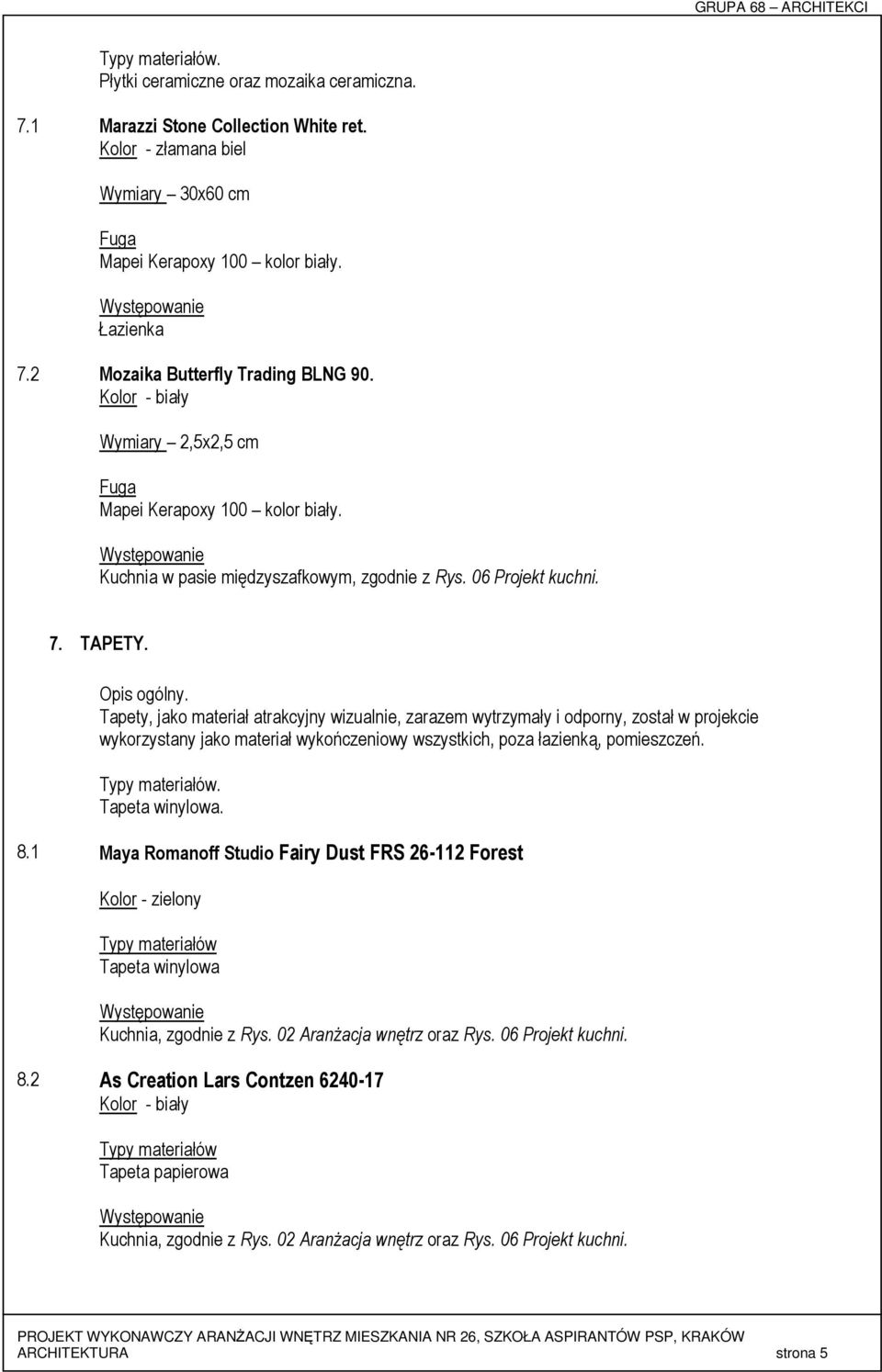

5 . Płytki ceramiczne oraz mozaika ceramiczna. 7.1 Marazzi Stone Collection White ret. Kolor - złamana biel Wymiary 30x60 cm Fuga Mapei Kerapoxy 100 kolor biały. Łazienka 7.2 Mozaika Butterfly Trading BLNG 90. Kolor - biały Wymiary 2,5x2,5 cm Fuga Mapei Kerapoxy 100 kolor biały. Kuchnia w pasie międzyszafkowym, zgodnie z Rys. 06 Projekt kuchni. 7. TAPETY. Tapety, jako materiał atrakcyjny wizualnie, zarazem wytrzymały i odporny, został w projekcie wykorzystany jako materiał wykończeniowy wszystkich, poza łazienką, pomieszczeń.. Tapeta winylowa. 8.1 Maya Romanoff Studio Fairy Dust FRS Forest Kolor - zielony Tapeta winylowa Kuchnia, zgodnie z Rys. 02 AranŜacja wnętrz oraz Rys. 06 Projekt kuchni. 8.2 As Creation Lars Contzen Kolor - biały Tapeta papierowa Kuchnia, zgodnie z Rys. 02 AranŜacja wnętrz oraz Rys. 06 Projekt kuchni. ARCHITEKTURA strona 5

6 8.3 Symphony Wallcovering Cavatina Silk AZ CS Tusk Kolor - Ŝółty Tapeta winylowa Sypialnia, zgodnie z Rys. 02 AranŜacja wnętrz oraz Rys. 07 Widoki ścian. 8.4 Symphony Wallcovering Nocturne AZ NC Lucid Kolor - jasnoszary Tapeta winylowa Salon, zgodnie z Rys. 02 AranŜacja wnętrz oraz Rys. 07 Widoki ścian. 8.5 Symphony Wallcovering Nocturne AZ NC Chutney Kolor - pomarańczowy Tapeta winylowa Przedpokój, zgodnie z Rys. 02 AranŜacja wnętrz oraz Rys. 07 Widoki ścian. 8. SUFITY. W kaŝdym pomieszczeniu naleŝy wykonać sufit podwieszony do wys. 2,60 m.. Płyty g.-k. gładkie na profilach stalowych podwieszone na wieszakach stalowych. 9. LAMPY. W mieszkaniu naleŝy zdemontować istniejące oprawy oświetleniowe. Przebieg kabli dostosować do nowego układu punktów świetlnych.. Oprawy oświetleniowe zwieszane, nastropowe, punktowe oraz kinkiety. 9.1 Oprawa zwieszana Esedra Input Kolor szkło bezbarwne Wymiary - średnica 40cm Kuchnia, zgodnie z Rys. 04 Rzut sufitów. 9.2 Oprawa podszafkowa Massive Mint. Kolor stal szczotkowana ARCHITEKTURA strona 6

7 Kuchnia, zgodnie z Rys. 04 Rzut sufitów. 9.3 Oprawa typu nastropowa Lucis Capella, BIAŁE, OBUDOWA CHROM. Kolor szkło białe, obudowa chrom. Wymiary - średnica 28cm, wysokość 21 cm. Łazienka, zgodnie z Rys. 04 Rzut sufitów. 9.4 Oprawa typu kinkiet, Linestra Ŝarówka liniowa, BIAŁE, OBUDOWA CHROM. Kolor obudowa chrom. Wymiary - długość 50cm Łazienka, zgodnie z Rys. 04 Rzut sufitów. 9.5 Oprawa typu downlight, Fabbian Cubetto, BIAŁE, OBUDOWA CHROM. Kolor szkło krystaliczne, częściowo matowe. Wymiary 8x8x11cm Przedpokój, zgodnie z Rys. 04 Rzut sufitów. 9.6 Oprawa zwieszana Foscarini Lumiere 05 Piccola, BIAŁE, OBUDOWA CHROM. Kolor kość słoniowa. Wymiary - wysokość 30cm Sypialnia, zgodnie z Rys. 04 Rzut sufitów. 9.7 Lampka nocna Foscarini Lumiere 05 Piccola, BIAŁE, OBUDOWA CHROM. Kolor kość słoniowa. Wymiary - wysokość 35cm Sypialnia, zgodnie z Rys. 04 Rzut sufitów. 9.8 Oprawa zwieszana Carpyan Aitana, BIAŁE, OBUDOWA CHROM. Kolor biały. Wymiary - średnica 59cm Salon, zgodnie z Rys. 04 Rzut sufitów. 9.9 Lampa stojąca, Fabbian Tottora, BIAŁE, OBUDOWA CHROM. Kolor czerwony. Wymiary - średnica 45cm ARCHITEKTURA strona 7

8 Salon, zgodnie z Rys. 04 Rzut sufitów Oprawy typu spotlight Esedra Koyo BIAŁE, OBUDOWA CHROM. Kolor biały, chrom Wymiary - średnica 11cm Salon, zgodnie z Rys. 04 Rzut sufitów. 10. WYPOSAśENIE Meble. Wszystkie istniejące meble naleŝy usunąć. NaleŜy wykonać na wymiar meble objete niniejszym opracowaniem, zgodnie z Rys. 06 Projekt kuchni oraz Rys. 07 Widoki ścian. W łazience zaprojektowano szafkę podumywalkową z systemu mebli łazienkowych Ideal Standard Connect., zgodnie z Rys. 05 Projekt łazienki. W kuchni zaprojektowano meble kuchenne wraz z blatem oraz sprzętem AGD do zabudowy. NaleŜy wykonać zgodnie z Rys. 06 Projekt kuchni. W salonie zaprojektowano niską komodę. NaleŜy wykonać zgodnie z Rys. 07 Widoki ścian. W sypialni zaprojektowano szafę. NaleŜy wykonać zgodnie z Rys. 07 Widoki ścian. Uwaga! Dodatkowo Projektant zastrzega sobie dobór następujących mebli ruchomych: - kanapa (salon) - fotele (salon) - stolik kawowy (salon) - łóŝko (sypialnia) - stoliki nocne (sypialnia) - krzesła (kuchnia) 11.2 WyposaŜenie techniczne. Projekt przewiduje demontaŝ istniejącego pieca gazowego przepływowego do przygotowania c.w.u. Z uwagi na zapotrzebowanie na ciepłą wodę oraz względy ekonomiczne, naleŝy zainstalować kocioł elektryczny pojemnościowy (80 l.), zgodnie z Rys. 05 Projekt łazienki. Sprzęt AGD w kuchni, zgodnie z Rys. 06 Projekt kuchni. 11. UWAGI KOŃCOWE Ostateczna akceptacja elementów wykończenia odbywać się będzie poprzez zatwierdzenie i zestawienie próbek dostarczonych Klientowi przez producenta przy udziale projektantów Przed rozpoczęciem malowania ścian naleŝy wykonać próbne malowanie dla ostatecznego zaakceptowania kolorów przez projektanta W wypadku zmian marek referencyjnych zastrzega się dobór i akceptacje ofert zamiennych Wszystkie prace wykonać zgodnie z wiedzą techniczną, normami, przepisami oraz Warunkami wykonania i odbioru robót budowlano-montaŝowych Wszelkie prace wykonywać zgodnie z technologią, wytycznymi i instrukcjami producentów uŝywanych ARCHITEKTURA strona 8

9 materiałów i produktów Przed zastosowaniem materiałów na budowie sprawdzić waŝność świadectw dopuszczeniowych do stosowania KaŜda faza robót powinna być odebrana przez Inspektora Nadzoru Wykonawca obowiązany jest przedstawić Projektantowi do akceptacji wszelkie rozwiązania robocze, rysunki warsztatowe z odpowiednimi opisami, obliczeniami, próbki materiałów, prototypy wyrobów zarówno ujętych jak i nie ujętych dokumentacją projektową wraz z wymaganymi świadectwami, dopuszczonymi atestami itp. Przed zamówieniem elementów indywidualnych Wykonawca musi sprawdzić ich wymiary na budowie Wszystkie wymiary sprawdzić na budowie. Arch. Marcin Kasza ARCHITEKTURA strona 9
