3 firmy I-Valo skonstruowano ze szczególnym uwzględnieniem ich przydatności do montażu w miejscach, w których panuje ciepło, wilgoć, zapylenie i unoszące się w powietrzu zanieczyszczenia. Montaż i konserwacja opraw nie sprawiają trudności, a wymagany zakres prac konserwacyjnych jest minimalny. Dzięki znakomitej sprawności, która w toku użytkowania pozostaje na niemal niezmiennym poziomie, oprawy przemysłowe firmy I-Valo zachowują jasność przez długi czas nawet w trudnych warunkach. Oznacza to, że liczbę opraw można ograniczyć do minimum, zyskując w ten sposób oszczędność energii oraz zmniejszając koszty montażu i eksploatacji. Do naszych klientów należą między innymi zakłady przemysłu drzewnego, metalurgiczne, chemiczne i materiałów budowlanych, a także elektrownie. 3

4 Spis treści LYRA LYRA to nowa, bardzo wydajna i niezawodna oprawa oświetleniowa LED o charakterystyce wynikającej z zastosowania najnowszej technologii świetlnej. Oprawa LYRA została zaprojektowana do zastosowań podobnych jak w przypadku tradycyjnych opraw oświetleniowych typu lowbay o dużej mocy, wyposażonych w lampy wyładowcze. Wszechstronne możliwości sterowania. Strony VEGA L Oprawa VEGA L jest przeznaczona do trudnych przemysłowych środowisk pracy. Nie ma na rynku porównywalnej oprawy oświetleniowej LED! VEGA L rzuca wyzwanie oprawom lamp wyładowczych tradycyjnie używanym w trudnych warunkach. Odprowadzanie ciepła tej oprawy oświetleniowej opracowano tak, aby można ją było stosować także w temperaturach otoczenia wyższych niż normalne (Ta +50 C). Materiały i komponenty, z których została wykonana, są najwyższej możliwej jakości i stanowią efekt najnowszej technologii. Strony VEGA S Oprawa oświetleniowa typu highbay VEGA S jest odpowiednia w przypadku wysokich obiektów przemysłowych, w których od opraw wymaga się szczególnie dużej trwałości. Oprawa ta dzięki swej konstrukcji jest odporna na wysokie temperatury, wilgoć i unoszące się w powietrzu zanieczyszczenia. Typowe zastosowania obejmują oświetlenie hut, odlewni, turbinowni w elektrowniach, celulozowni, papierni, tartaków, zakładów przetwórstwa drzewnego itp. Oprawa wyposażona jest w pierścień przeciwpyłowy, który zapobiega zabrudzeniu szkła osłonowego. Strony VEGA R Oprawa oświetleniowa typu highbay VEGA R jest odpowiednia w przypadku wysokich obiektów przemysłowych, w których panują trudne warunki. Typowe zastosowania obejmują oświetlenie hal obrabiarek, turbinowni w elektrowniach, celulozowni, papierni, tartaków, zakładów przetwórstwa drzewnego, magazynów itp. Oprawa wyposażona jest w pierścień przeciwpyłowy, który zapobiega zabrudzeniu szkła osłonowego. Strony

5 VEGA W Oprawa oświetleniowa VEGA W typu lowbay nadaje się do wielorakich zastosowań przemysłowych. Oprawa VEGA W stanowi energooszczędne rozwiązanie na przykład do celów oświetlenia ogólnego w rozmaitych obiektach produkcyjnych. Do odpowiednich lokalizacji należą także korytarze, klatki schodowe i pomosty serwisowe, parkingi wielopoziomowe, elektrownie oraz ciepłownie. VEGA W to doskonały wybór, gdy potrzebna jest solidna oprawa oświetleniowa o niskiej ramie i szerokim kącie świecenia. Strony VIVO Oprawa oświetleniowa ogólnego przeznaczenia do stosowania w trudnych warunkach wewnątrz i na zewnątrz budynków. Niewielkie gabaryty oprawy i jej zastrzeżony wzór użytkowy sprawiają, że nadaje się do stosowania w miejscach użyteczności publicznej i środowiskach przemysłowych. Założeniem przy jej konstruowaniu była łatwość montażu i konserwacji oraz żywotność i doskonała wydajność energetyczna. Strony LED Oprawa typu lowbay LED 6721 jest odpowiednia do zastosowania w przestrzeniach podobnych jak w przypadku tradycyjnych opraw typu lowbay firmy I-Valo. Moc pobierana oprawy wynosi 58 W. Ta nowa, wykonana z zastosowaniem technologii LED oprawa oświetleniowa stanowi kompaktowe i trwałe rozwiązanie do celów oświetlenia ogólnego niskich przestrzeni. Strony Oprawy typu lowbay 6201, 6211, 6221, 6301 Oprawy oświetleniowe typu lowbay firmy I-Valo o mocy W to kompaktowe i trwałe rozwiązanie do celów oświetlenia ogólnego w niskich przestrzeniach. Dzięki niewielkim gabarytom i wszechstronnemu asortymentowi wsporników znakomicie nadają się także do oświetlania elektrowni i ciepłowni. Oprawy o mocy W mogą służyć jako trwałe rozwiązanie na przykład na parkingach wielopoziomowych. Spośród pozostałych zalecanych lokalizacji można wymienić pomieszczenia parterowe, korytarze, klatki schodowe oraz pomosty serwisowe w papierniach i celulozowniach. Strony

6 Oprawa typu lowbay 6231 Oprawa typu lowbay firmy I-Valo o mocy 250 W jest trwałą oprawą do celów oświetlenia ogólnego w niskich przestrzeniach. Dzięki wysokości zaledwie 162 mm dobrze nadaje się do zastosowania na przykład w remontowanych obiektach, w których przestrzeń dostępna na oprawę jest ograniczona. Do typowych lokalizacji należą pomieszczenia parterowe, korytarze, parkingi wielopoziomowe, klatki schodowe oraz pomosty serwisowe w papierniach i celulozowniach. Strony ZETA Oprawa oświetleniowa typu highbay ZETA jest wysokiej jakości oprawą LED przeznaczoną do profesjonalnych zastosowań, na przykład do oświetlania obiektów przemysłowych, magazynów, ramp załadowczych, centrów handlowych i tym podobnych obszarów. Oprawa ta dobrze sprawdza się w przypadku wysokich przestrzeni, w których wysokości montażu sięgają 30 metrów. Oprawa ZETA jest wyjątkowo trwała i energooszczędna. Strony LEDA LEDA jest nowatorską, wodoodporną oprawą oświetleniową, która doskonale sprawdza się w trudnych warunkach, zwłaszcza w niskich temperaturach otoczenia (-30 C). Jest odpowiednia do oświetlania obiektów parkingowych, komór chłodniczych, pralni, magazynów, obiektów przemysłowych, gospodarstw rolnych, różnych stanowisk serwisowych itp. Strony świetlówkowe (T5) 9441, 9451 Oprawy oświetleniowe na świetlówki T5 firmy I-Valo charakteryzują się trwałą konstrukcją i wysoką klasą temperaturową Ta. Filtr przeciwpyłowy chroni wnętrze oprawy przed zabrudzeniem, dzięki czemu oprawa może zachować wysoką sprawność świetlną nawet w najtrudniejszych warunkach. W rezultacie możliwe są długie okresy międzyserwisowe. Ponadto wymiana świetlówek jest szybka i łatwa dzięki wciskowym gniazdom lamp. Strony

7 Oprawa oświetleniowa świetlówkowa awaryjna (T5) Wyposażona w specjalny akumulator do opraw na potrzeby oświetlenia awaryjnego. W razie zaniku zasilania sieciowego akumulator dostarcza zasilanie do jednej ze świetlówek przewidzianej jako awaryjne źródło światła. Przy zasilaniu akumulatorowym strumień świetlny świetlówki jest około 20% słabszy od strumienia znamionowego. Czas pracy standardowego akumulatora wynosi 1 godzinę; na zamówienie dostępny jest także akumulator wystarczający na 3 godziny. Akumulator zostaje doładowany po podłączeniu napięcia ładowania. Strony świetlówkowe (T8) 6431, 6441 Oprawy oświetleniowe na świetlówki T8 firmy I-Valo charakteryzują się trwałą konstrukcją i wysoką klasą temperaturową Ta. Z tego względu dobrze sprawdzają się na przykład do celów oświetlenia ogólnego w niskich przestrzeniach przemysłowych. Oprawy te są wyposażone w filtr przeciwpyłowy, który zapobiega przedostawaniu się zanieczyszczeń do wnętrza oprawy. Strony Oprawa oświetleniowa na świetlówkę kompaktową 6532 Oprawy oświetleniowe na świetlówkę kompaktową 6532 firmy I-Valo doskonale nadają się do celów oświetlenia ogólnego w niskich przestrzeniach przemysłowych. Typowym zastosowaniem tej oprawy jest także oświetlenie awaryjne. Stanowi wtedy uzupełnienie rozwiązań do oświetlenia ogólnego opartych na przykład na lampach wyładowczych. Dzięki niewielkiemu zużyciu energii oprawa ta może być długotrwale zasilana z zespołu akumulatorowego. Strony Oprawa oświetleniowa specjalna HiTe 6316 Oprawa oświetleniowa HiTe (High Temperature do wysokich temperatur) jest przeznaczona zwłaszcza do gorących i wilgotnych stref technologicznych, na przykład do oświetlania cylindrów suszących maszyn papierniczych lub otoczenia urządzeń cyklonowych w cementowniach. Strony

8 Reflektory punktowe przemysłowe Do zastosowań reflektorów punktowych przemysłowych należą: oświetlanie cylindrów suszących, części mokrych i wstęg papieru w maszynach papierniczych, oświetlanie terenów zewnętrznych, oświetlanie logo i reklam, a także inne zastosowania wymagające oświetlenia punktowego. Kierunek i nachylenie oprawy można regulować w celu uzyskania optymalnego oświetlenia obiektu. Strony Oprawa oświetleniowa LED ewakuacyjno-awaryjna Trwała oprawa oświetleniowa ewakuacyjno-awaryjna o niewielkich wymaganiach w zakresie konserwacji, przeznaczona do wymagających środowisk. Doskonale nadaje się do celów oświetlenia awaryjnego oraz oświetlania dróg ewakuacyjnych w obiektach technologicznych. Typowe zastosowania obejmują oświetlenie otoczenia maszyn papierniczych, celulozowni, hal obrabiarek, hut, elektrowni, ciepłowni i przestrzeni magazynowych. Strony Wsporniki Oferowany przez I-Valo szeroki wybór wsporników gwarantuje wszechstronność zastosowań oraz łatwość montażu opraw oświetleniowych. Strony Technika filtracyjna Zastosowanie techniki filtracyjnej oraz pierścieni przeciwpyłowych opraw oświetleniowych typu highbay zapobiega zabrudzeniu opraw i ogranicza konieczność konserwacji. Strony Objaśnienie symboli Strony

9 Zastrzeżone prawo do zmian technicznych i błędów. Materiał graficzny służy wyłącznie do celów ilustracyjnych. Więcej informacji oraz aktualne dane techniczne naszych produktów można znaleźć pod adresem 9

10 LYRA I-VALO LYRA to nowa, niezawodna oprawa oświetleniowa LED o wysokiej wydajności i charakterystyce wynikającej z zastosowania najnowszej technologii świetlnej. Oprawa LYRA została zaprojektowana do zastosowań podobnych jak w przypadku opraw typu lowbay o dużej mocy, wyposażonych w tradycyjne lampy wyładowcze. Różnorodne możliwości sterowania oferowane w oprawach LYRA umożliwiają uzyskanie znacznych oszczędności energii. Oprawa oświetleniowa LYRA jest dostępna w różnych opcjach konstrukcyjnych możliwa jest na przykład zmiana typu i liczby modułów świetlnych. LED 192 W T a 40 C 4000 K Ra > 80 IP65 IK07 L70/B h V D RAL 7047 DALI STEPDIM ASTRODIM MacAdam 5 SDCM 10

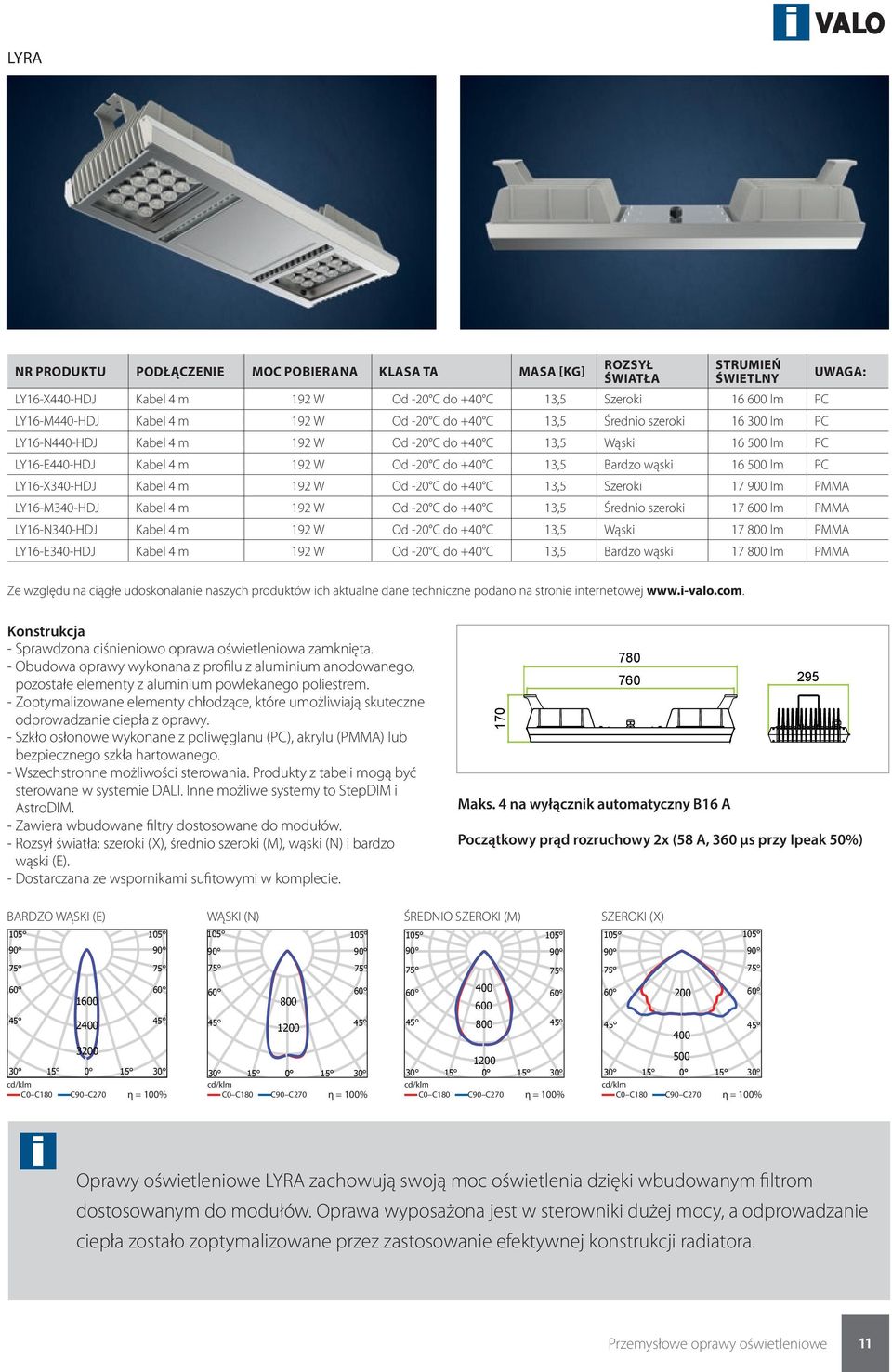

11 LYRA NR PRODUKTU PODŁĄCZENIE MOC POBIERANA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY LY16-X440-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Szeroki lm PC LY16-M440-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Średnio szeroki lm PC LY16-N440-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Wąski lm PC LY16-E440-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Bardzo wąski lm PC LY16-X340-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Szeroki lm PMMA LY16-M340-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Średnio szeroki lm PMMA LY16-N340-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Wąski lm PMMA LY16-E340-HDJ Kabel 4 m 192 W Od -20 C do +40 C 13,5 Bardzo wąski lm PMMA UWAGA: Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa zamknięta. - Obudowa oprawy wykonana z profilu z aluminium anodowanego, pozostałe elementy z aluminium powlekanego poliestrem. - Zoptymalizowane elementy chłodzące, które umożliwiają skuteczne odprowadzanie ciepła z oprawy. - Szkło osłonowe wykonane z poliwęglanu (PC), akrylu (PMMA) lub bezpiecznego szkła hartowanego. - Wszechstronne możliwości sterowania. Produkty z tabeli mogą być sterowane w systemie DALI. Inne możliwe systemy to StepDIM i AstroDIM. - Zawiera wbudowane filtry dostosowane do modułów. - Rozsył światła: szeroki (X), średnio szeroki (M), wąski (N) i bardzo wąski (E). - Dostarczana ze wspornikami sufitowymi w komplecie Maks. 4 na wyłącznik automatyczny B16 A Początkowy prąd rozruchowy 2x (58 A, 360 µs przy Ipeak 50%) ERITTÄIN BARDZO WĄSKI KAPEA (E) KAPEA WĄSKI (N) KESKILEVEÄ ŚREDNIO SZEROKI (M) (M) LEVEÄ SZEROKI (X) (X) η = C0 - C180C90 - C270 η = 100% C0 - C180C90 - C270 η = 100% C0 - C180C90 - C270 η = 100% C0 - C180C90 - C270 C0 C180 - C180 C90 C270 - C270 η η = 100% C0 C0 C180 - C180 C90 C270 - C270 η η = = 100% C0 C180 - C180 C90 C270 - C270 η η = 100% C0 C180 - C180 C90 C270 - C270 η η = = 100% Oprawy oświetleniowe LYRA zachowują swoją moc oświetlenia dzięki wbudowanym filtrom dostosowanym do modułów. Oprawa wyposażona jest w sterowniki dużej mocy, a odprowadzanie ciepła zostało zoptymalizowane przez zastosowanie efektywnej konstrukcji radiatora. 11

12 VEGA L Oprawa I-VALO VEGA L jest przeznaczona do trudnych przemysłowych środowisk pracy. Nie ma na rynku porównywalnej oprawy oświetleniowej LED! VEGA L rzuca wyzwanie oprawom lamp wyładowczych tradycyjnie używanym w trudnych warunkach. Odprowadzanie ciepła tej oprawy oświetleniowej opracowano tak, aby można ją było stosować także w temperaturach otoczenia wyższych niż normalne (Ta +50 C). Materiały i komponenty, z których została wykonana, są najwyższej możliwej jakości i stanowią efekt najnowszej technologii. LED 383 W Ta 50 C 4000 K Ra > 80 IP64 IP65 IK V RAL 7047 DALI DYNADIM 1 10 V DC MacAdam 5 SDCM L70/B h D Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa zamknięta. - Obudowa oprawy z aluminium powlekanego poliestrem, zatrzaski zamykające z aluminium anodowanego. - Duże elementy chłodzące, które umożliwiają skuteczne odprowadzanie ciepła z oprawy. - Szkło osłonowe wykonane z poliwęglanu (PC), akrylu (PMMA) lub bezpiecznego szkła hartowanego. - Możliwość sterowania w systemie DALI. - Moduł świetlny oraz moduł sterowania są połączone szybkozłączem, które można łatwo otwierać i zamykać. - Zawiera filtr przeciwpyłowy. - Rozsył światła: szeroki (X), średnio szeroki (M), wąski (N) i bardzo wąski (E). - Dostarczany komplet zawiera wspornik sufitowy B100, umożliwiający łatwy montaż modułów. Mocowanie wkrętami. - Standardowy kabel połączeniowy 4 m, 5 x 1,5 mm 2 (2 przewody do sterowania). Opcjonalne wyposażenie produktu - Filtr podwójny w obudowie z tworzywa sztucznego - Filtr podwójny w obudowie metalowej - Filtr Goretex - Sterowanie 1 10 V DC - Sterowanie w systemie DynaDim - Wspornik ścienny B300 (0 /10 /25 /40 ) do montażu wewnątrz budynków - Wspornik masztowy B400 (0 /10 /25 /40 ) do montażu na zewnątrz budynków - Wspornik rurowy B500 - Wspornik ścienny/sufitowy B700 - Osłona przeciwpyłowa C300 (Uwaga: Klasa Ta na oprawy wyposażone w osłonę C300 to +40 C) Maks. 2 na wyłącznik automatyczny B16 A Maks. 3 na wyłącznik automatyczny C16 A Maks. początkowy prąd rozruchowy 108 A/140 µs, 50% 12

13 VEGA L NR PRODUKTU PODŁĄCZENIE MOC POBIERANA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY Numery produktów uwzględniają filtr przeciwpyłowy. VL38-XP4-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Szeroki lm PC VL38-XP3-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Szeroki lm PMMA VL38-MP4-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Średnio szeroki lm PC VL38-MP3-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Średnio szeroki lm PMMA VL38-NP4-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Wąski lm PC VL38-NP3-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Wąski lm PMMA VL38-EP4-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Bardzo wąski lm PC VL38-EP3-D0000J-LNB Kabel 4 m 383 W Od -40 C do +50 C 22,8 Bardzo wąski lm PMMA UWAGA: Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej BARDZO ERITTÄIN WĄSKI KAPEA (E) KAPEA WĄSKI (N) KESKILEVEÄ ŚREDNIO SZEROKI (M) (M) LEVEÄ SZEROKI (X) (X) η = 100% C0 - C180C90 - C270 C0 C180 - C180 C90 C270 - C270 η η = 100% η = 100% C0 - C180C90 - C270 C0 C180 - C180 C90 C270 - C270 η η = = 100% η = 100% C0 - C180C90 - C270 C0 C180 - C180 C90 C270 - C270 η η = = 100% η = 100% C0 - C180C90 - C270 C0 C180 - C180 C90 C270 - C270 η η = 100% Oprawa oświetleniowa VEGA L ma modułową konstrukcję, podobnie jak pozostałe modele rodziny VEGA. Moduł świetlny oraz moduł sterowania są połączone szybkozłączem, które można łatwo otwierać i zamykać. Oprawa jest wyjątkowo łatwa w montażu, ponieważ najpierw montuje się moduł montażowy, po czym moduł świetlny i moduł sterowania można już łatwo wprowadzić na miejsce. Mocowanie modułów zabezpiecza się wkrętami. Całą rodzinę produktów I-VALO VEGA stworzono we współpracy z projektantami wzornictwa przemysłowego, co zapewniło jednolitą koncepcję wzorniczą. Wykończenie jest koloru jasnoszarego (RAL7047). 13

14 VEGA S Oprawa oświetleniowa typu highbay VEGA S nadaje się do wysokich przestrzeni przemysłowych, w których od opraw wymaga się szczególnie dużej trwałości. Oprawa ta dzięki swej konstrukcji jest odporna na wysokie temperatury, wilgoć i unoszące się w powietrzu zanieczyszczenia. Dostępna jest oprawa z osłoną z poliwęglanu do zastosowań w przemyśle spożywczym i opakowaniowym. 250 W 315 W 400 W ST/MT E40 Ta 80 C 250 W Ta 70 C 400 W Ta 50 C ECG IP64 IP65 IK V RAL 7047 D DALI STEPDIM ASTRODIM Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa zamknięta. - Obudowa oprawy z aluminium powlekanego poliestrem, zatrzaski zamykające z aluminium anodowanego. - Szkło osłonowe wykonane z bezpiecznego szkła hartowanego. - Moduł świetlny oraz moduł sterowania są połączone szybkozłączem, które można łatwo otwierać i zamykać. - Oprawa jest dostarczana ze źródłem światła w komplecie. - Filtr podwójny w obudowie z tworzywa sztucznego. - Dostarczany komplet zawiera w standardzie wspornik sufitowy B100, umożliwiający łatwy montaż modułów. Mocowanie wkrętami. - Oprawa VEGA S Double zawiera dwa moduły świetlne i jeden moduł sterowania, montowane za pomocą długiego wspornika sufitowego B200. Opcjonalne wyposażenie produktu - Filtr przeciwpyłowy - Filtr podwójny w obudowie metalowej - Filtr Goretex - Pierścień przeciwpyłowy z osłoną z poliwęglanu do zastosowań w przemyśle spożywczym i opakowaniowym, szkło osłonowe 8 mm (zob. Specjalne pierścienie przeciwpyłowe, s. 63) - Pierścień przeciwpyłowy z metalową siatką do zastosowań, w których wymagana jest wysoka wytrzymałość mechaniczna, takich jak stanowiska piaskowania; szkło osłonowe 8 mm (zob. Specjalne pierścienie przeciwpyłowe, s. 63) - Wspornik ścienny B300 (25 /40 ) - Wspornik masztowy B400 (25 /40 ) - Wspornik rurowy B500 - Wspornik reflektorowy B600 - Wspornik ścienny/sufitowy B700 - Dostępna także z różnymi opcjonalnymi połączeniami i źródłami światła; więcej szczegółów u dystrybutora 14

15 VEGA S ø NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY UWAGA: Numery produktów uwzględniają filtr podwójny w obudowie z tworzywa sztucznego. Szeroki rozsył światła VS25-X00-M1000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +80 C 13,4 Szeroki lm D (ta +70 C) VS25-X00-M1000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +80 C 13,4 Szeroki lm D (ta +70 C) VS25-X00-M1000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +80 C 13,4 Szeroki lm D (ta +70 C) VS25-X00-M1000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +80 C 13,4 Szeroki lm D (ta +70 C) VS40-X00-M1000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +70 C 14,7 Szeroki lm D (ta +C) VS40-X00-M1000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +70 C 14,7 Szeroki lm D (ta +C) VS40-X00-M1000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +70 C 14,7 Szeroki lm D (ta +C) VS40-X00-M1000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +70 C 14,7 Szeroki lm D (ta +C) Średnio szeroki rozsył światła VS25-M00-M1000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +80 C 13,4 Średnio szeroki lm D (ta +70 C) VS25-M00-M1000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +80 C 13,4 Średnio szeroki lm D (ta +70 C) VS25-M00-M1000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +80 C 13,4 Średnio szeroki lm D (ta +70 C) VS25-M00-M1000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +80 C 13,4 Średnio szeroki lm D (ta +70 C) VS40-M00-M1000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +70 C 14,7 Średnio szeroki lm D (ta +C) VS40-M00-M1000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +70 C 14,7 Średnio szeroki lm D (ta +C) VS40-M00-M1000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +70 C 14,7 Średnio szeroki lm D (ta +C) VS40-M00-M1000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +70 C 14,7 Średnio szeroki lm D (ta +C) Wąski rozsył światła VS25-N00-M1000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +80 C 13,4 Wąski lm D (ta +70 C) VS25-N00-M1000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +80 C 13,4 Wąski lm D (ta +70 C) VS25-N00-M1000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +80 C 13,4 Wąski lm D (ta +70 C) VS25-N00-M1000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +80 C 13,4 Wąski lm D (ta +70 C) VS40-N00-M1000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +70 C 14,7 Wąski lm D (ta +C) VS40-N00-M1000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +70 C 14,7 Wąski lm D (ta +C) VS40-N00-M1000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +70 C 14,7 Wąski lm D (ta +C) VS40-N00-M1000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +70 C 14,7 Wąski lm D (ta +C) Bardzo wąski rozsył światła VS25-E00-M1000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +80 C 13,4 Bardzo wąski lm D (ta +70 C) VS25-E00-M1000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +80 C 13,4 Bardzo wąski lm D (ta +70 C) VS25-E00-M1000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +80 C 13,4 Bardzo wąski lm D (ta +70 C) VS25-E00-M1000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +80 C 13,4 Bardzo wąski lm D (ta +70 C) VS40-E00-M1000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +70 C 14,7 Bardzo wąski lm D (ta +C) VS40-E00-M1000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +70 C 14,7 Bardzo wąski lm D (ta +C) VS40-E00-M1000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +70 C 14,7 Bardzo wąski lm D (ta +C) VS40-E00-M1000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +70 C 14,7 Bardzo wąski lm D (ta +C) Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej 15

16 VEGA S ze statecznikiem elektronicznym NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY UWAGA: Szeroki rozsył światła VS25-X00-C1000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -25 C do +50 C 11,3 Szeroki lm * VS25-X00-C1000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -25 C do +50 C 11,3 Szeroki lm * VS32-X00-C1000A-M5B -o- 5 x 2,5 mm² MT-315W-E40 Od -20 C do +50 C 12,0 Szeroki lm ** VS32-X00-C1000B-M5B Kabel 1,5 m z wtyczką MT-315W-E40 Od -20 C do +50 C 12,0 Szeroki lm ** Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej * Zawiera lampę nowej generacji, ceramiczną metalohalogenkową: HCI-TT 250W/942 NDL PB. ** Zawiera lampę nowej generacji o długiej żywotności, ceramiczną metalohalogenkową: CPO-TT Xtra 315W/942 E40. VEGA S Double NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY Średnio szeroki rozsył światła VSX4-M00-M1000A-M1C -o- 5 x 2,5 mm² 2 x MC-400W-E40 Od -30 C do +50 C 27,7 Średnio szeroki lm VSX4-M00-M1000B-M1C Kabel 1,5 m z wtyczką 2 x MC-400W-E40 Od -30 C do +50 C 27,7 Średnio szeroki lm VSX4-M00-M1000A-S1C -o- 5 x 2,5 mm² 2 x ST-400W-E40 Od -30 C do +50 C 27,7 Średnio szeroki lm VSX4-M00-M1000B-S1C Kabel 1,5 m z wtyczką 2 x ST-400W-E40 Od -30 C do +50 C 27,7 Średnio szeroki lm UWAGA: Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej VEGA S Safety LED Oprawa VEGA SAFETY LED jest wyposażona w moduł LED, który może służyć jako rezerwowe źródło światła na wypadek braku zasilania z sieci. Można go też podłączyć do układu sterowania z detektorem ruchu lub czujnikiem światła dziennego. W razie potrzeby wszystkie oprawy lamp wyładowczych VEGA można wyposażyć w dodatkowy moduł świetlny SAFETY LED. 16

17 Oprawy VEGA typu highbay są wyposażone w pierścień przeciwpyłowy, który zapobiega zabrudzeniu szkła osłonowego. Moduł sterowania jest wyposażony w odpowiedni do warunków środowiska filtr o dostatecznie dużej powierzchni filtracyjnej, służący do regulacji temperatury i ciśnienia wewnątrz oprawy oświetleniowej nawet w najtrudniejszych warunkach. Regulacja ciśnienia powietrza chroni komponenty elektroniczne i odbłyśnik przed zabrudzeniem i wilgocią, co znacząco wydłuża trwałość użytkową oprawy. Dzięki filtrowi, znakomitemu odprowadzaniu ciepła oraz wysokiej jakości komponentom oprawa cechuje się długim okresem międzyserwisowym. Typowe zastosowania obejmują oświetlenie hut, odlewni, turbinowni w elektrowniach, celulozowni, papierni, tartaków, zakładów przetwórstwa drzewnego itp. Wszystkie moduły tej oprawy są powlekane poliestrem dla zapewnienia trwałości w trudnych warunkach otoczenia. Numery produktów w tabelach obejmują standardowy wspornik sufitowy B100 (VEGA S Double obejmuje długą szynę montażową B200) oraz filtr podwójny w obudowie z tworzywa sztucznego. W razie potrzeby oprawę można zamówić również z innym opcjonalnym filtrem i wspornikiem. Opcjonalne wsporniki zob. na stronie 56, opcjonalne filtry zob. na stronie 65. MT BARDZO WĄSKI (E) MT WĄSKI (N) MT ŚREDNIO SZEROKI (M) MT SZEROKI (X) C0 C180 C90 C270 C90 C270 η = η 83% = C0 C180 C90 C270 C90 C270 η = η = 85% C0 C180 C90 C270 C90 C270 η = η 84% = C0 C180 C90 C270 C90 C270 η η = = 84% ST BARDZO WĄSKI (E) ST WĄSKI (N) ST ŚREDNIO SZEROKI (M) ST SZEROKI (X) C0 C180 C180 C90 C270 C90 C270 η = η 85% = 85% C0 C180 C90 C270 C90 C270 η = η = 87% C0 C180 C180 C90 C270 C90 C270 η = η 86% = 86% C0 C180 C90 C270 C90 C270 η η = = 86% 17

18 VEGA R Oprawa oświetleniowa typu highbay VEGA R jest odpowiednia w przypadku wysokich obiektów przemysłowych, w których panują trudne warunki. Typowe zastosowania obejmują oświetlenie hal obrabiarek, wysokich hal montażowych, celulozowni, papierni, tartaków, zakładów przetwórstwa drzewnego, magazynów itp. Oprawa wyposażona jest w pierścień przeciwpyłowy, który zapobiega zabrudzeniu szkła osłonowego. Dostępna jest oprawa z osłoną z poliwęglanu do zastosowań w przemyśle spożywczym i opakowaniowym. 250 W 315 W 400 W ST/MT E40 Ta 50 C IP64 IP65 IK V RAL 7047 DALI STEPDIM ASTRODIM 18

19 VEGA R Ø NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY UWAGA: Numery produktów uwzględniają filtr przeciwpyłowy. Szeroki rozsył światła VR25-X00-M0000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +50 C 11,5 Szeroki lm VR25-X00-M0000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +50 C 11,5 Szeroki lm VR25-X00-M0000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +50 C 11,5 Szeroki lm VR25-X00-M0000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +50 C 11,5 Szeroki lm VR40-X00-M0000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +50 C 13,0 Szeroki lm VR40-X00-M0000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +50 C 13,0 Szeroki lm VR40-X00-M0000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +50 C 13,0 Szeroki lm VR40-X00-M0000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +50 C 13,0 Szeroki lm Średnio szeroki rozsył światła VR25-M00-M0000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +50 C 11,5 Średnio szeroki lm VR25-M00-M0000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +50 C 11,5 Średnio szeroki lm VR25-M00-M0000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +50 C 11,5 Średnio szeroki lm VR25-M00-M0000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +50 C 11,5 Średnio szeroki lm VR40-M00-M0000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +50 C 13,0 Średnio szeroki lm VR40-M00-M0000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +50 C 13,0 Średnio szeroki lm VR40-M00-M0000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +50 C 13,0 Średnio szeroki lm VR40-M00-M0000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +50 C 13,0 Średnio szeroki lm Wąski rozsył światła VR25-N00-M0000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +50 C 11,5 Wąski lm VR25-N00-M0000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +50 C 11,5 Wąski lm VR25-N00-M0000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +50 C 11,5 Wąski lm VR25-N00-M0000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +50 C 11,5 Wąski lm VR40-N00-M0000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +50 C 13,0 Wąski lm VR40-N00-M0000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +50 C 13,0 Wąski lm VR40-N00-M0000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +50 C 13,0 Wąski lm VR40-N00-M0000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +50 C 13,0 Wąski lm VEGA R ze statecznikiem elektronicznym, szeroki rozsył światła VR25-X00-C0000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -25 C do +50 C 9,6 Szeroki lm * VR25-X00-C0000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -25 C do +50 C 9,6 Szeroki lm * VR32-X00-C0000A-M5B -o- 5 x 2,5 mm² MT-315W-E40 Od -20 C do +50 C 10,3 Szeroki lm ** VR32-X00-C0000B-M5B Kabel 1,5 m z wtyczką MT-315W-E40 Od -20 C do +50 C 10,3 Szeroki lm ** *) Zawiera lampę nowej generacji, ceramiczną metalohalogenkową: HCI-TT 250W/942 NDL PB. **) Zawiera lampę nowej generacji o długiej żywotności, ceramiczną metalohalogenkową: CPO-TT Xtra 315W/942 E40. 19

20 1013 VEGA R Double NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] Średnio szeroki rozsył światła ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY VRX4-M00-M0000A-M1C -o- 5 x 2,5 mm² 2 x MC-400W-E40 Od -30 C do +50 C 23,9 Średnio szeroki lm VRX4-M00-M0000B-M1C Kabel 1,5 m z wtyczką 2 x MC-400W-E40 Od -30 C do +50 C 23,9 Średnio szeroki lm VRX4-M00-M0000A-S1C -o- 5 x 2,5 mm² 2 x ST-400W-E40 Od -30 C do +50 C 23,9 Średnio szeroki lm VRX4-M00-M0000B-S1C Kabel 1,5 m z wtyczką 2 x ST-400W-E40 Od -30 C do +50 C 23,9 Średnio szeroki lm 1453 UWAGA: Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa zamknięta. - Moduł sterowania i pierścień przeciwpyłowy wykonane z aluminium powlekanego poliestrem, odbłyśnik z aluminium niepowlekanego, zatrzaski zamykające z aluminium anodowanego. - Szkło osłonowe wykonane z bezpiecznego szkła hartowanego. - Moduł świetlny oraz moduł sterowania są połączone szybkozłączem, które można łatwo otwierać i zamykać. - Oprawa jest dostarczana ze źródłem światła w komplecie. - Filtr przeciwpyłowy. - Dostarczany komplet zawiera w standardzie wspornik sufitowy B100, umożliwiający łatwy montaż modułów. Mocowanie wkrętami. - Oprawa VEGA R Double zawiera dwa moduły świetlne i jeden moduł sterowania, montowane za pomocą długiego wspornika sufitowego B200. Opcjonalne wyposażenie produktu - Filtr podwójny w obudowie z tworzywa sztucznego - Filtr podwójny w obudowie metalowej - Filtr Goretex - Pierścień przeciwpyłowy z osłoną z poliwęglanu do zastosowań w przemyśle spożywczym i opakowaniowym (zob. Specjalne pierścienie przeciwpyłowe, s. 63) - Pierścień przeciwpyłowy z metalową siatką do zastosowań, w których wymagana jest wysoka wytrzymałość mechaniczna, takich jak stanowiska piaskowania (zob. Specjalne pierścienie przeciwpyłowe, s. 63) - Wspornik rurowy B500 - Wspornik ścienny/sufitowy B700 - Dostępna także z różnymi opcjonalnymi połączeniami i źródłami światła; więcej szczegółów u dystrybutora MT WĄSKI (N) C0 C180 C90 C270 C90 C270 η = 85% MT ŚREDNIO SZEROKI (M) C0 C180 C90 C270 C90 C270 η η = 84% MT SZEROKI (X) C0 C180 C90 C270 C90 C270 η η = 84% ST WĄSKI (N) ST ŚREDNIO SZEROKI (M) ST SZEROKI (X) C0 C180 C90 C270 C90 C270 η = 87% C0 C180 C90 C270 C90 C270 η = 86% C0 C180 C90 C270 C90 C270 η η = 86% 20

21 21

22 VEGA W Oprawa oświetleniowa VEGA W typu lowbay nadaje się do wielorakich zastosowań przemysłowych. Oprawa VEGA W stanowi energooszczędne rozwiązanie na przykład do celów oświetlenia ogólnego w rozmaitych obiektach produkcyjnych. Do odpowiednich lokalizacji należą także korytarze, klatki schodowe i pomosty serwisowe, parkingi wielopoziomowe, elektrownie oraz ciepłownie. 250 W 315 W 400 W ST/MT E40 Ta 80 C 250 W Ta 70 C 400 W Ta 50 C ECG IP64 IP65 IK V RAL 7047 D DALI STEPDIM ASTRODIM 22

23 VEGA W NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY UWAGA: Numery produktów uwzględniają filtr przeciwpyłowy. VW25-X00-M0000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -30 C do +80 C 11,3 Szeroki lm D (ta +70 C) VW25-X00-M0000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -30 C do +80 C 11,3 Szeroki lm D (ta +70 C) VW25-X00-M0000A-S1B -o- 5 x 2,5 mm² ST-250W-E40 Od -30 C do +80 C 11,3 Szeroki lm D (ta +70 C) VW25-X00-M0000B-S1B Kabel 1,5 m z wtyczką ST-250W-E40 Od -30 C do +80 C 11,3 Szeroki lm D (ta +70 C) VW40-X00-M0000A-M1B -o- 5 x 2,5 mm² MC-400W-E40 Od -30 C do +70 C 12,6 Szeroki lm D (ta +C) VW40-X00-M0000B-M1B Kabel 1,5 m z wtyczką MC-400W-E40 Od -30 C do +70 C 12,6 Szeroki lm D (ta +C) VW40-X00-M0000A-S1B -o- 5 x 2,5 mm² ST-400W-E40 Od -30 C do +70 C 12,6 Szeroki lm D (ta +C) VW40-X00-M0000B-S1B Kabel 1,5 m z wtyczką ST-400W-E40 Od -30 C do +70 C 12,6 Szeroki lm D (ta +C) VEGA W ze statecznikiem elektronicznym VW25-X00-C0000A-M2B -o- 5 x 2,5 mm² MT-250W-E40 Od -25 C do +50 C 9,2 Szeroki lm * VW25-X00-C0000B-M2B Kabel 1,5 m z wtyczką MT-250W-E40 Od -25 C do +50 C 9,2 Szeroki lm * VW32-X00-C0000A-M5B -o- 5 x 2,5 mm² MT-315W-E40 Od -20 C do +50 C 10,0 Szeroki lm ** VW32-X00-C0000B-M5B Kabel 1,5 m z wtyczką MT-315W-E40 Od -20 C do +50 C 10,0 Szeroki lm ** *) Zawiera lampę nowej generacji, ceramiczną metalohalogenkową: HCI-TT 250W/942 NDL PB. **) Zawiera lampę nowej generacji o długiej żywotności, ceramiczną metalohalogenkową: CPO-TT Xtra 315W/942 E40. Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa zamknięta. - Obudowa oprawy z aluminium powlekanego poliestrem, zatrzaski zamykające z aluminium anodowanego. - Szkło osłonowe wykonane z bezpiecznego szkła hartowanego. - Moduł świetlny oraz moduł sterowania są połączone szybkozłączem, które można łatwo otwierać i zamykać. - Oprawa jest dostarczana ze źródłem światła w komplecie. - Filtr przeciwpyłowy. - Dostarczany komplet zawiera w standardzie wspornik sufitowy B100, umożliwiający łatwy montaż modułów. Mocowanie wkrętami. - Oprawa VEGA W Double zawiera dwa moduły świetlne i jeden moduł sterowania, montowane za pomocą długiego wspornika sufitowego B200. Opcjonalne wyposażenie produktu - Filtr podwójny w obudowie z tworzywa sztucznego - Filtr podwójny w obudowie metalowej - Filtr Goretex - Wspornik ścienny B300 (0 /10 /25 /40 ) - Wspornik masztowy B400 (0 /10 /25 /40 ) - Wspornik rurowy B500 - Wspornik reflektorowy B600 - Wspornik ścienny/sufitowy B700 - Dostępna także z różnymi opcjonalnymi połączeniami i źródłami światła; więcej szczegółów u dystrybutora 23

24 VEGA W Double NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] Szeroki rozsył światła ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY VWX4-X00-M0000A-M1C -o- 5 x 2,5 mm² 2 x MC-400W-E40 Od -30 C do +50 C 23,1 Szeroki lm VWX4-X00-M0000B-M1C Kabel 1,5 m z wtyczką 2 x MC-400W-E40 Od -30 C do +50 C 23,1 Szeroki lm VWX4-X00-M0000A-S1C -o- 5 x 2,5 mm² 2 x ST-400W-E40 Od -30 C do +50 C 23,1 Szeroki lm VWX4-X00-M0000B-S1C Kabel 1,5 m z wtyczką 2 x ST-400W-E40 Od -30 C do +50 C 23,1 Szeroki lm UWAGA: Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej 1 x ST-400W-E40 1 x MC-400W-E40 1 X ST-400W-E40 1 X MC-400W-E C0 C180 C0-C180 C90 C270 C90-C270 η = 93% η = C0 - C180 C90 - C270 93% C0 C180 C0-C180 C90 C270 C90-C270 η = 88% η = C0 - C180 C90 - C270 88% 24

25 25

26 Oprawy typu lowbay VIVO Oprawa oświetleniowa ogólnego przeznaczenia do stosowania w trudnych warunkach wewnątrz i na zewnątrz budynków. Niewielkie gabaryty oprawy i jej zastrzeżony wzór użytkowy sprawiają, że nadaje się do stosowania w miejscach użyteczności publicznej i środowiskach przemysłowych. 35 W 70 W 100 W 150 W MT G12 LED 40 W Ta C 35 W Ta 55 C 70 W Ta 40 C 100 W Ta 35 C LED IP V RAL D DALI ndim MacAdam 3 SDCM L70/B h Wspornik ścienny 6015 Wspornik masztowy na jedną oprawę oświetleniową 6016 Wspornik masztowy na dwie oprawy oświetleniowe 6017 Wspornik uniwersalny 6018 Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa zamknięta, wyposażona w filtr Goretex. - Obudowa oprawy i osłona wykonane z odlewanego aluminium powlekanego poliestrem. - Kolor jasnoszary (RAL 7047) z jasnoszarymi zatrzaskami zamykającymi lub zamiennie grafitowoszary (RAL 7024) z czarnymi zatrzaskami zamykającymi. - Bezpieczne szkło hartowane. - Zatrzaski zamykające wykonane z aluminium anodowanego. - Statecznik elektroniczny. - Wzór użytkowy zastrzeżony. Montaż - Montaż powierzchniowy - Możliwy montaż oprawy oświetleniowej na suficie, szynie podwieszanej lub wysięgniku oświetleniowym Ø60 mm za pomocą wspornika podstawowego dostarczanego w komplecie Akcesoria - Wspornik ścienny Wspornik masztowy na jedną oprawę oświetleniową Wspornik masztowy na dwie oprawy oświetleniowe Wspornik uniwersalny 6018 Dodatkowe informacje - Dzięki dostępnym pięciu różnym mocom i różnym rozsyłom światła można uzyskać najlepiej dopasowane i najbardziej energooszczędne oświetlenie w każdym zastosowaniu. - Oprawa oświetleniowa VIVO LED jest również dostępna na zamówienie z układem sterowania nightdim. 26

27 Oprawy typu lowbay VIVO RAL NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] VIVO MT-35W-G12 ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY UWAGA: C2.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Średnio szeroki 3048 lm C3.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Szeroki 3023 lm C3.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Szeroki 2473 lm Szkło szronione C5.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Asymetryczny 2969 lm C2.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Średnio szeroki 3048 lm C3.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Szeroki 3023 lm C3.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Szeroki 2473 lm Szkło szronione C5.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Asymetryczny 2969 lm VIVO MT-70W-G C2.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Średnio szeroki 6097 lm C3.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 6046 lm C3.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 4947 lm Szkło szronione C5.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Asymetryczny 5938 lm C2.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Średnio szeroki 6097 lm C3.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 6046 lm C3.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 4947 lm Szkło szronione C5.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Asymetryczny 5938 lm VIVO MT-100W-G C2.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Średnio szeroki 9310 lm C3.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 9232 lm C3.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 7554 lm Szkło szronione C5.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Asymetryczny 9067 lm C2.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Średnio szeroki 9310 lm C3.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 9232 lm C3.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 7554 lm Szkło szronione C5.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Asymetryczny 9067 lm VIVO MT-150W-G C2.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Średnio szeroki lm C3.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm C3.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm Szkło szronione C5.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Asymetryczny lm C2.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Średnio szeroki lm C3.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm C3.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm Szkło szronione C5.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Asymetryczny lm VIVO LED moc pobierana 40 W 4000 K C3LM13 -o- 5 x 2,5 mm 2 Moduł LED Od -20 C do +35 C 4,7 Szeroki 4023 lm C3LM13 Kabel 1,5 m z wtyczką Moduł LED Od -20 C do +35 C 4,7 Szeroki 4023 lm C3LM13 -o- 5 x 2,5 mm 2 Moduł LED Od -20 C do +35 C 4,7 Szeroki 3602 lm Szkło szronione C3LM13 Kabel 1,5 m z wtyczką Moduł LED Od -20 C do +35 C 4,7 Szeroki 3602 lm Szkło szronione Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej 27

28 Oprawy oświetleniowe typu lowbay VIVO RAL NR PRODUKTU PODŁĄCZENIE ŹRÓDŁO ŚWIATŁA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY UWAGA: VIVO MT-35W-G R2.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Średnio szeroki 3048 lm R3.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Szeroki 3023 lm R3.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Szeroki 2473 lm Szkło szronione R5.MT12 -o- 5 x 2,5 mm 2 MT-35W-G12 Od -25 C do +C 4,0 Asymetryczny 2969 lm R2.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Średnio szeroki 3048 lm R3.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Szeroki 3023 lm R3.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Szeroki 2473 lm Szkło szronione R5.MT12 Kabel 1,5 m z wtyczką MT-35W-G12 Od -25 C do +C 4,0 Asymetryczny 2969 lm VIVO MT-70W-G R2.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Średnio szeroki 6097 lm R3.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 6046 lm R3.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 4947 lm Szkło szronione R5.MT12 -o- 5 x 2,5 mm 2 MT-70W-G12 Od -25 C do +55 C 4,0 Asymetryczny 5938 lm R2.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Średnio szeroki 6097 lm R3.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 6046 lm R3.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Szeroki 4947 lm Szkło szronione R5.MT12 Kabel 1,5 m z wtyczką MT-70W-G12 Od -25 C do +55 C 4,0 Asymetryczny 5938 lm VIVO MT-100W-G R2.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Średnio szeroki 9310 lm R3.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 9232 lm R3.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 7554 lm Szkło szronione R5.MT12 -o- 5 x 2,5 mm 2 MT-100W-G12 Od -25 C do +40 C 4,0 Asymetryczny 9067 lm R2.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Średnio szeroki 9310 lm R3.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 9232 lm R3.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Szeroki 7554 lm Szkło szronione R5.MT12 Kabel 1,5 m z wtyczką MT-100W-G12 Od -25 C do +40 C 4,0 Asymetryczny 9067 lm VIVO MT-150W-G R2.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Średnio szeroki lm R3.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm R3.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm Szkło szronione R5.MT12 -o- 5 x 2,5 mm 2 MT-150W-G12 Od -25 C do +40 C 4,0 Asymetryczny lm R2.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Średnio szeroki lm R3.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm R3.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Szeroki lm Szkło szronione R5.MT12 Kabel 1,5 m z wtyczką MT-150W-G12 Od -25 C do +40 C 4,0 Asymetryczny lm VIVO LED moc pobierana 40 W 4000 K R3LM13 -o- 5 x 2,5 mm 2 Moduł LED Od -20 C do +35 C 4,7 Szeroki 4023 lm R3LM13 Kabel 1,5 m z wtyczką Moduł LED Od -20 C do +35 C 4,7 Szeroki 4023 lm R3LM13 -o- 5 x 2,5 mm 2 Moduł LED Od -20 C do +35 C 4,7 Szeroki 3602 lm Szkło szronione R3LM13 Kabel 1,5 m z wtyczką Moduł LED Od -20 C do +35 C 4,7 Szeroki 3602 lm Szkło szronione Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej 28

29 VIVO 9339/R2 150 W MT ŚREDNIO SZEROKI VIVO 9339/R3 150 W MT SZEROKI VIVO 9339/R5 150 W MT ASYMETRYCZNY VIVO 9339/R3 150 W SZKŁO SZRONIONE C0 C180 C90 C270 η = 82% C0 C180 C90 C270 η = 82% C0 C180 C90 C270 η = 80% C0 C180 C90 C270 η = 67% VIVO W LED VIVO W LED (SZKŁO SZRONIONE) η = C0 - C180C90 - C270 C0 C180 C90 C270 η = 80% C0 - C180C90 - C270 η = C0 C180 C90 C270 η = 80% 29

30 6721 LED Oprawa typu lowbay LED 6721 nadaje się do przestrzeni podobnych jak w przypadku innych tradycyjnych opraw typu lowbay firmy I-Valo. Moc pobierana oprawy wynosi 58 W. Ta nowa, wykonana z zastosowaniem technologii LED oprawa oświetleniowa stanowi kompaktowe i trwałe rozwiązanie do celów oświetlenia ogólnego niskich przestrzeni. LED 58 W Ta 35 C 4000 K Ra > 85 IP64 IK V RAL 7047 D DALI MacAdam 3 SDCM L70/B godz. 30

31 6721 LED NR PRODUKTU PODŁĄCZENIE MOC POBIERANA KLASA TA MASA [KG] ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY UWAGA: V3.LM11 -o- 3 x 2,5 mm x 2,5 mm 2 58 W Od -25 C do +35 C 7,0 Szeroki lm PC V3.LM11 Kabel 1,5 m z wtyczką 58 W Od -25 C do +35 C 7,0 Szeroki lm PC V3.LM11 -o- 3 x 2,5 mm x 2,5 mm 2 58 W Od -25 C do +35 C 6,8 Szeroki lm Szkło szronione V3.LM11 Kabel 1,5 m z wtyczką 58 W Od -25 C do +35 C 6,8 Szeroki lm Szkło szronione Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa LED zamknięta, wyposażona w filtr przeciwpyłowy. - Obudowa oprawy wykonana z aluminium ekstrudowanego powlekanego poliestrem, kolor szary (RAL 7047). - Opcjonalne osłony: poliwęglan lub matowe szkło hartowane. - Rama osłony i zatrzaski zamykające wykonane z aluminium powlekanego poliestrem. Ze względu na ciągłe udoskonalanie naszych produktów ich aktualne dane techniczne podano na stronie internetowej Osłona z poliwęglanu OSŁONA ZE SZKŁA (SZRONIONA) OSŁONA Z POLIWĘGLANU Osłona ze szkła (szroniona) C η = 100% C0 - C180 C90 - C270 C90 C270 η = 100% C0 - C180 C η = 100% C90 - C270 C90 C270 η = 100% Oprawa ta może służyć jako energooszczędne i trwałe rozwiązanie w rozmaitych przestrzeniach magazynowych. Spośród pozostałych zalecanych lokalizacji można wymienić pomieszczenia parterowe, elektrownie i ciepłownie, korytarze, klatki schodowe i pomosty serwisowe w papierniach i celulozowniach oraz parkingi wielopoziomowe. Typowa wysokość montażu wynosi 2 8 m. Filtr przeciwpyłowy chroni wnętrze oprawy przed zabrudzeniem. Dostępny jest pakiet modernizacyjny LED RetroFit do istniejących opraw oświetleniowych 6111, 6121, 6201, 6211, 6221 i Więcej szczegółów u dystrybutora. 31

32 Oprawy typu lowbay 6201, 6211, 6221, 6301 Oprawy oświetleniowe typu lowbay firmy I-Valo o mocy W to kompaktowe i trwałe rozwiązanie do celów oświetlenia ogólnego w niskich przestrzeniach. Dzięki niewielkim gabarytom i wszechstronnemu asortymentowi wsporników mocujących doskonale nadają się także do oświetlania elektrowni i ciepłowni. 70 W 100 W 150 W ST/MT E27/40 T a 40 C 70/100 W T a 35 C 150 W IP64 IP65 IK V RAL 7047 D Konstrukcja - Sprawdzona ciśnieniowo oprawa oświetleniowa zamknięta, wyposażona w filtr przeciwpyłowy. - Obudowa oprawy wykonana z aluminium ekstrudowanego powlekanego poliestrem, kolor szary (RAL 7047). - Oprawy oświetleniowe 6201 i 6211 mają osłony z poliwęglanu. - Oprawy oświetleniowe 6221 i 6301 mają osłony z bezpiecznego szkła hartowanego. - Rama osłony i zatrzaski zamykające wykonane z aluminium powlekanego poliestrem. - Z kompensacją. Montaż - Montaż powierzchniowy - Możliwy montaż oprawy bezpośrednio na suficie, szynie podwieszanej lub ścianie Akcesoria - Łańcuch zwieszakowy Wspornik ścienny bezstopniowy 6035 (2 szt.) - Wspornik ścienny 6060 (2 szt.) - Wspornik ścienny Wspornik masztowy Wspornik rurowy Zacisk linowy Regulowany wspornik szynowy 6036 (2 szt.) Dodatkowe informacje - W razie potrzeby oprawy 6201 i 6211 można zamówić z wysoką ramą osłony i bezpiecznym szkłem hartowanym zamiast osłony z poliwęglanu. Ta wersja jest zalecana do lamp metalohalogenkowych. - Wszystkie oprawy typu lowbay są dostępne także w wersji ze szkłem szronionym. 32
