1 Rej. nr P PROJEKT TECHNOLOGII ROBÓT ROZBIÓRKOWYCH ZADANIE: NADBUDOWA, PRZEBUDOWA I REMONT BUDYNKU WARSZTATOWO- GARAśOWEGO (NR 2), ROZBIÓRKA BUDYNKU MAGAZYNOWEGO (NR 5 i 7) ORAZ ROZBUDOWA I REMONT WIATY STALOWEJ ( NR 6 ) OBIEKT: BUDYNEK MAGAZYNOWY ( NR 5 i 7) KOD CPV : ADRES: POLKOWICE, ul. Henryka Dąbrowskiego 2 Działka nr: 93, jedn. ewid. Polkowice-Miasto, Obręb: 2, AM-7 INWESTOR: PRZEDSIĘBIORSTWO GOSPODARKI MIEJSKIEJ SP. Z O.O. ul. Dąbrowskiego 2, POLKOWICE PROJEKTANT : mgr inŝ. Leopold Abratkiewicz upr. nr 221/01/DUW JELENIA GÓRA, MARZEC 2010

2 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr 2 1 SPIS TREŚCI A. CZĘŚĆ OPISOWA 1. OBIEKT 2. PODSTAWA OPRACOWANIA 3. ZAKRES OPRACOWANIA. 4. OPIS STANU ZAGOSPODAROWANIA TERENU 5. PARAMETRY TECHNICZNE OBIEKTU 6. OPIS TECHNICZNY OBIEKTU 7. TECHNOLOGIA ZAKRES I SPOSÓB PROWADZENIA ROBÓT ROZBIÓRKOWYCH 8. GOSPODARKA ODPADAMI. 9. OCENA WPŁYWU ROZBIÓRKI OBIEKTU NA OBIEKTY SĄSIADUJĄCE. B. CZĘŚĆ RYSUNKOWA 1. Plan Sytuacyjny 1:500 1/6 2. Rzut ław fundamentowych i przepona 1:50,1:20 2/6 3. Rzut przyziemia 1:50, 1:10 3/6 3. Rzut połaci dachowej 1:50 4/6 4. Przekroje A-A i B-B 1:50 5/6 5. Elewacje 1:50 6/6

3 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr 2 2 A. CZĘŚĆ OPISOWA

4 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr OBIEKT: A. OPIS TECHNICZNY A.1. CZĘŚĆ BUDOWLANA Budynek magazynowy ( nr 5 i 7 ) zlokalizowany w Polkowicach przy ul.dąbrowskiego 2 działka nr 93, jedn. ewid. Polkowice-miasto, Obręb: nr PODSTAWA OPRACOWANIA: umowa z Inwestorem uzgodnienia z Inwestorem wizje lokalne obiektu w miesiącach: wrzesień październik 2009r. pomiary inwentaryzacyjne obiektu dokumentacja archiwalna Magazyn karbidu, smarów i olejów opr. WBP Legnica 1980 r. mapa sytuacyjno- wysokościowa 1 : 500 Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie warunków bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Rozporzadzenie Ministra Pracy i Polityki Socjalnej z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót z(dz. U. nr 118.poz.1263) Ustawa z dnia 27 kwietnia 2001 r. o odpadach 3. ZAKRES OPRACOWANIA: Zakres opracowania obejmuje Projekt Technologii Robót Rozbiórkowych dla budynku magazynowego ( nr 5 i 7 ) zlokalizowanego w Polkowicach przy ul.dąbrowskiego 2, działka nr 93, jedn. ewid. Polkowice-miasto, Obręb: nr OPIS STANU ZAGOSPODAROWANIA TERENU 4.1. Istniejący stan zagospodarowania terenu Zagospodarowanie działki stanowią obiekty kubaturowe o przeznaczeniu: biurowoadministracyjnym, socjalnym, warsztatowym, garaŝowym i magazynowym. Dostę do przedmiotowego budynku bezpośrednio z placu manwerowego bazy PGM Polkowice Projektowany stan zagospodarowania terenu po robotach rozbiórkowych. Po robotach rozbiórkowych teren zostanie przygotowany do realizacji nowego obiektu rozbudowy wiaty stalowej ( nr 6 ).

5 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr PARAMETRY TECHNICZNE OBIEKTU powierzchnia działki nr m 2 powierzchnia zabudowy - 42 m 2 kubatura m 3 powierzchnia uŝytkowa - 30,4 m 2 ilość kondygnacji - 1 wysokość obiektu - 4,25 m podpiwniczenie - brak 6. OPIS TECHNICZNY OBIEKTU 6.1. OPIS STANU ISTNIEJĄCEGO. Budynek magazynowy ( nr 5 i 7 ) usytuowany jest na terenie bazy Przedsiębiorstwo Gospodarki Miejskiej Sp. z o.o. w Polkowicach przy ul.dąbrowskiego 2. Przedmiotowy budynek połoŝony jest w południowo-wschodniej części działki nr 93. Budynek przylega bezpośrednio do wiaty stalowej ( nr 6 ). Obiekty są zdylatowane. Obecnie w budynkach znajdują się dwa pomieszczenia magazynowe. Dojazd do obiektu po utwardzonym placu manewrowym. Stan techniczny obiektów jest zadowalający. Obiekt nie jest objęty ochroną konserwatorską. Konstrukcja obiektu : tradycyjna, ściany murowane, stropodachy o konstrukcji Ŝelbetowej i stalowej. W posadzce magazynu zaprojektowano przepone Ŝelbetową, zabezpieczającą przed wpływami odkształceń w wyniku ekploatacji górniczej. Pokrycie dachu papowe oraz blacha stalowa trapezowa. Obiekt nie jest wyposaŝony w instalacje wewnętrzne OPIS ELEMENTÓW BUDOWLANYCH Układ konstrukcyjny obiektu niejednorodny. 1. Fundamenty - ławy Ŝelbetowe 2. Ściany: fundamentowe z cegły pełnej na zaprawie cementowej nadziemia z cegły pełnej na zaprawie cementowo-wapiennej: o gr. 25 cm magazyn karbidu o gr 40 cm ( warstwowe ) - magazyn smarów i olejów Ściany zwieńczone wieńcami Ŝelbetowymi. 3. Przepona zabezpieczająca budynek przed odkształceniemi w wyniku eksploatacji górniczej płyta Ŝelbetowa o gr. 10 cm na warstwie 15 cm ubitego piasku 4. NadproŜa Ŝelbetowe prafabrykowane typu L Stropodachy. Stropodach nad magazynem karbidu z blachy stalowej trapezowej na belkach stalowych z ceowników 65. Stropodach nad magazynem smarów i olejów płyty korytkowe Ŝelbetowe, ocieplone. Pokrycie dachu papowe. 6. Elementy wykończeniowe: podłogi, posadzki: klocki drewniane na płycie Ŝelbetowej, ślusarka okienna i drzwiowa: stalowa tynki wewnętrzne: cementowo-wapienne i wapienne gładkie tynki zewnętrzne cementowo-wapienne, gładkie

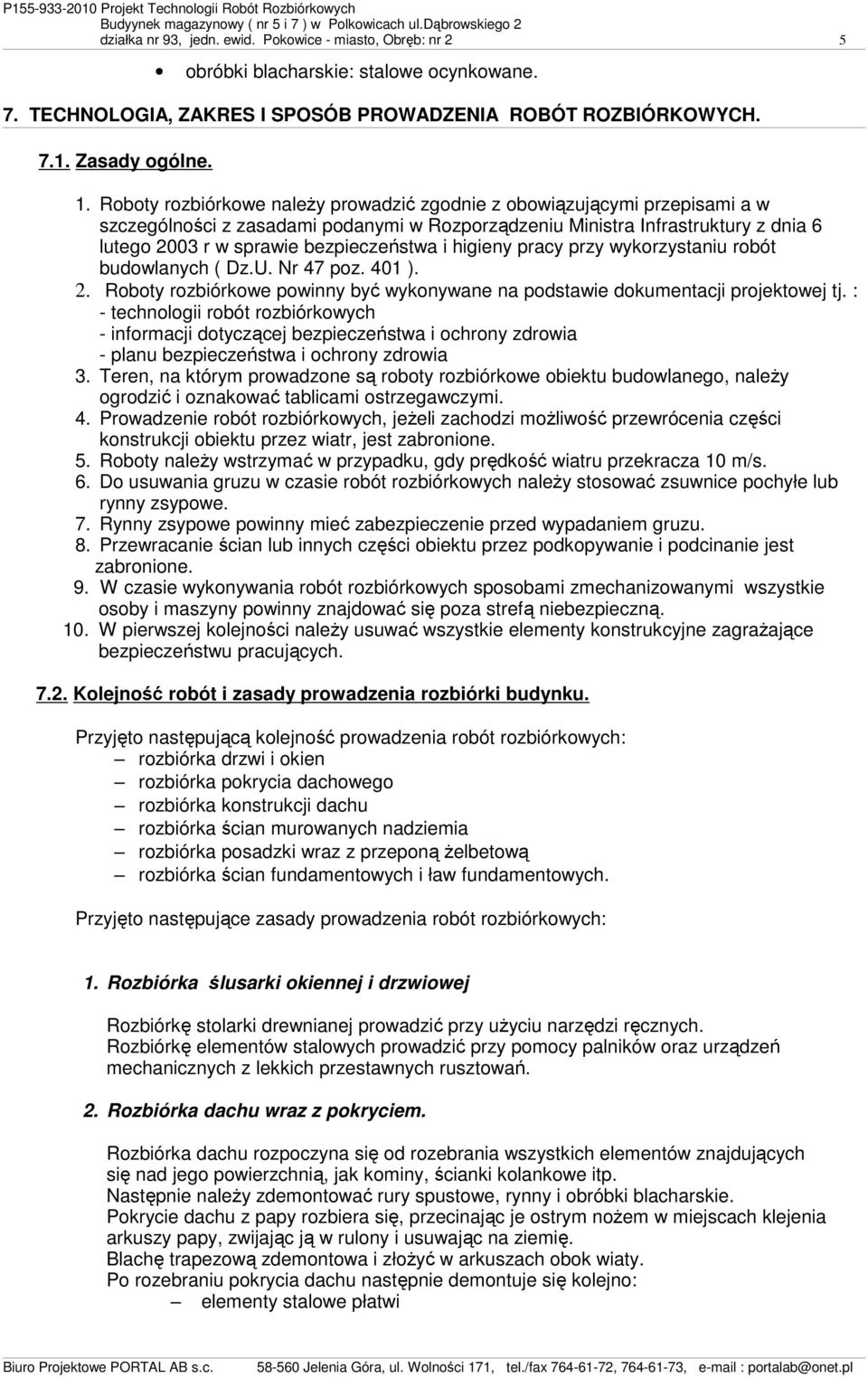

6 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr 2 5 obróbki blacharskie: stalowe ocynkowane. 7. TECHNOLOGIA, ZAKRES I SPOSÓB PROWADZENIA ROBÓT ROZBIÓRKOWYCH Zasady ogólne. 1. Roboty rozbiórkowe naleŝy prowadzić zgodnie z obowiązującymi przepisami a w szczególności z zasadami podanymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r w sprawie bezpieczeństwa i higieny pracy przy wykorzystaniu robót budowlanych ( Dz.U. Nr 47 poz. 401 ). 2. Roboty rozbiórkowe powinny być wykonywane na podstawie dokumentacji projektowej tj. : - technologii robót rozbiórkowych - informacji dotyczącej bezpieczeństwa i ochrony zdrowia - planu bezpieczeństwa i ochrony zdrowia 3. Teren, na którym prowadzone są roboty rozbiórkowe obiektu budowlanego, naleŝy ogrodzić i oznakować tablicami ostrzegawczymi. 4. Prowadzenie robót rozbiórkowych, jeŝeli zachodzi moŝliwość przewrócenia części konstrukcji obiektu przez wiatr, jest zabronione. 5. Roboty naleŝy wstrzymać w przypadku, gdy prędkość wiatru przekracza 10 m/s. 6. Do usuwania gruzu w czasie robót rozbiórkowych naleŝy stosować zsuwnice pochyłe lub rynny zsypowe. 7. Rynny zsypowe powinny mieć zabezpieczenie przed wypadaniem gruzu. 8. Przewracanie ścian lub innych części obiektu przez podkopywanie i podcinanie jest zabronione. 9. W czasie wykonywania robót rozbiórkowych sposobami zmechanizowanymi wszystkie osoby i maszyny powinny znajdować się poza strefą niebezpieczną. 10. W pierwszej kolejności naleŝy usuwać wszystkie elementy konstrukcyjne zagraŝające bezpieczeństwu pracujących Kolejność robót i zasady prowadzenia rozbiórki budynku. Przyjęto następującą kolejność prowadzenia robót rozbiórkowych: rozbiórka drzwi i okien rozbiórka pokrycia dachowego rozbiórka konstrukcji dachu rozbiórka ścian murowanych nadziemia rozbiórka posadzki wraz z przeponą Ŝelbetową rozbiórka ścian fundamentowych i ław fundamentowych. Przyjęto następujące zasady prowadzenia robót rozbiórkowych: 1. Rozbiórka ślusarki okiennej i drzwiowej Rozbiórkę stolarki drewnianej prowadzić przy uŝyciu narzędzi ręcznych. Rozbiórkę elementów stalowych prowadzić przy pomocy palników oraz urządzeń mechanicznych z lekkich przestawnych rusztowań. 2. Rozbiórka dachu wraz z pokryciem. Rozbiórka dachu rozpoczyna się od rozebrania wszystkich elementów znajdujących się nad jego powierzchnią, jak kominy, ścianki kolankowe itp. Następnie naleŝy zdemontować rury spustowe, rynny i obróbki blacharskie. Pokrycie dachu z papy rozbiera się, przecinając je ostrym noŝem w miejscach klejenia arkuszy papy, zwijając ją w rulony i usuwając na ziemię. Blachę trapezową zdemontowa i złoŝyć w arkuszach obok wiaty. Po rozebraniu pokrycia dachu następnie demontuje się kolejno: elementy stalowe płatwi

7 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr 2 6 demontaŝ płyt korytkowych rozkucie płyt 3. Rozbiórka ścian nadziemia, warstw posadzkowych i przepony Ŝelbetowej. Przyjęto metodę ręczną rozbiórki ścian dostosowując ją na budowie do warunków miejscowych. Nie dopuszcza się zwalanie ścian murowanych. Rozbiórka ręczna. Wykonuje się ją za pomocą kilofów lub przy uŝyciu ręcznych urządzeń mechanicznych. Ściany rozbierać do poziomu posadzki, zdejmując warstwę po warstwie. Przy rozbiórce ścian naleŝy bezwzględnie przestrzegać odpowiednich przepisów bhp. Zgodnie z tymi wymaganiami robotnicy zatrudnieni przy rozbiórce powinni pracować w pasach ochronnych umocowanych w sposób zabezpieczający pracownika przed upadkiem na ziemię. Po rozbiórce ścian przystąpić do rozbiórki posadzki oraz Ŝelbetowej przepony. UŜyć młotów pneumatycznych. 4. Rozbiórka ścian i ław fundamentowych. Rozbiórkę ścian i ław fundamentowych wykonywać przy pomocy młotów pneumatycznych Sposób zapewnienia bezpieczeństwa ludzi i mienia. Wykonawca robót rozbiórkowych obowiązany jest do pełnienia nadzoru nad przestrzeganiem na placu budowy przepisów bezpieczeństwa i higieny pracy oraz egzekwowania od podwykonawców przestrzegania przepisów prawa budowlanego i innych rozporządzeń w tym zakresie. Zagospodarowanie placu budowy powinno dokonane przed rozpoczęciem robót budowlanych. Zagospodarowania placu budowy powinno obejmować w szczególności ogrodzenie terenu. Ogrodzenie placu budowy powinno być tak wykonane, aby nie stwarzało zagroŝenia dla ludzi. Wysokość ogrodzenia powinna wynosić co najmniej 1,50 m. W ogrodzeniu placu budowy powinny być wykonane oddzielne bramy dla ruchu pieszego, pojazdów. Miejsca pracy, drogi na placu budowy, dojścia i dojazdy powinny być w czasie wykonywania robót oświetlone zgodnie z obowiązującymi normami. Gdy światło dzienne nie jest wystarczające oraz o zmroku i w nocy naleŝy zapewnić dostateczne oświetlenie sztuczne. Przy pracach na wysokości moŝe być zatrudniony wyłącznie pracownik, który: a. posiada kwalifikacje przewidziane odrębnymi przepisami dla danego stanowiska, b. uzyskał orzeczenie lekarskie o dopuszczeniu do określonej pracy. Przy wykonywaniu robót na wysokości powyŝej 2 metrów, stanowiska pracy naleŝy zabezpieczyć barierką składającą się z deski krawęŝnikowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,1 m. Wolną przestrzeń pomiędzy deską krawęŝnikową, a poręczą naleŝy wypełnić częściowo lub całkowicie w sposób zabezpieczający pracowników przed upadkiem z wysokości. Rusztowania budowlane winny : 1. montowane zgodnie z dokumentacją producenta lub projektem indywidualnym 2. posiadać pomost o powierzchni roboczej wystarczającej dla zatrudnionych oraz składowania narzędzi i niezbędnej ilości materiałów 3. posiadać konstrukcję dostosowaną do przeniesienia działających obciąŝeń 4. siatkę zabezpieczającą 5. zapewniać bezpieczną komunikację pionową 6. zapewniać swobodny dostęp do stanowisk pracy Podczas montaŝu rusztowania teren nieutwardzony naleŝy w sposób bezpieczny utwardzić zapobiegając osunięciu się konstrukcji rusztowania. KaŜda konstrukcja rusztowania winna być codziennie sprawdzana pod względem jej stanu

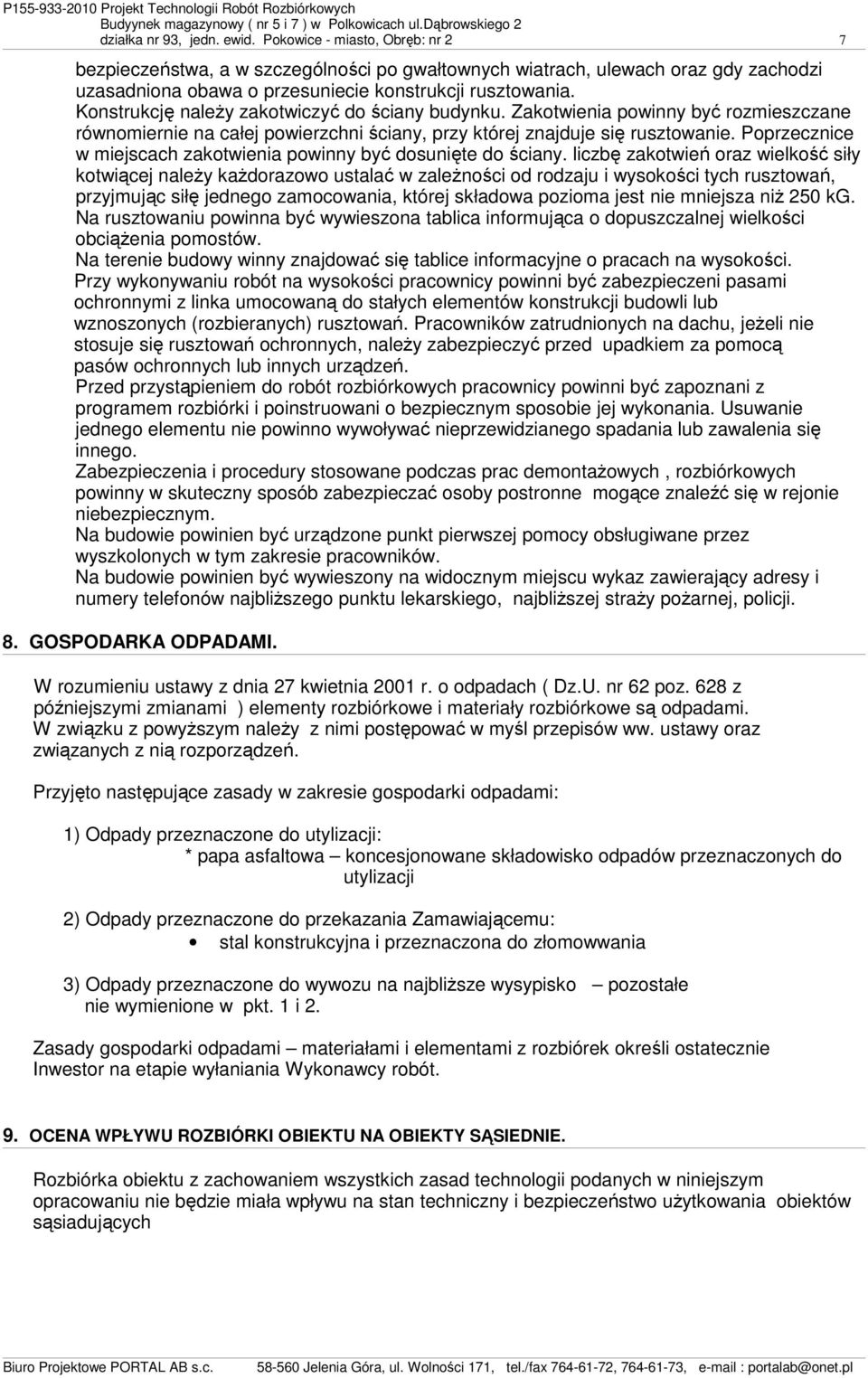

8 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr 2 7 bezpieczeństwa, a w szczególności po gwałtownych wiatrach, ulewach oraz gdy zachodzi uzasadniona obawa o przesuniecie konstrukcji rusztowania. Konstrukcję naleŝy zakotwiczyć do ściany budynku. Zakotwienia powinny być rozmieszczane równomiernie na całej powierzchni ściany, przy której znajduje się rusztowanie. Poprzecznice w miejscach zakotwienia powinny być dosunięte do ściany. liczbę zakotwień oraz wielkość siły kotwiącej naleŝy kaŝdorazowo ustalać w zaleŝności od rodzaju i wysokości tych rusztowań, przyjmując siłę jednego zamocowania, której składowa pozioma jest nie mniejsza niŝ 250 kg. Na rusztowaniu powinna być wywieszona tablica informująca o dopuszczalnej wielkości obciąŝenia pomostów. Na terenie budowy winny znajdować się tablice informacyjne o pracach na wysokości. Przy wykonywaniu robót na wysokości pracownicy powinni być zabezpieczeni pasami ochronnymi z linka umocowaną do stałych elementów konstrukcji budowli lub wznoszonych (rozbieranych) rusztowań. Pracowników zatrudnionych na dachu, jeŝeli nie stosuje się rusztowań ochronnych, naleŝy zabezpieczyć przed upadkiem za pomocą pasów ochronnych lub innych urządzeń. Przed przystąpieniem do robót rozbiórkowych pracownicy powinni być zapoznani z programem rozbiórki i poinstruowani o bezpiecznym sposobie jej wykonania. Usuwanie jednego elementu nie powinno wywoływać nieprzewidzianego spadania lub zawalenia się innego. Zabezpieczenia i procedury stosowane podczas prac demontaŝowych, rozbiórkowych powinny w skuteczny sposób zabezpieczać osoby postronne mogące znaleźć się w rejonie niebezpiecznym. Na budowie powinien być urządzone punkt pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników. Na budowie powinien być wywieszony na widocznym miejscu wykaz zawierający adresy i numery telefonów najbliŝszego punktu lekarskiego, najbliŝszej straŝy poŝarnej, policji. 8. GOSPODARKA ODPADAMI. W rozumieniu ustawy z dnia 27 kwietnia 2001 r. o odpadach ( Dz.U. nr 62 poz. 628 z późniejszymi zmianami ) elementy rozbiórkowe i materiały rozbiórkowe są odpadami. W związku z powyŝszym naleŝy z nimi postępować w myśl przepisów ww. ustawy oraz związanych z nią rozporządzeń. Przyjęto następujące zasady w zakresie gospodarki odpadami: 1) Odpady przeznaczone do utylizacji: * papa asfaltowa koncesjonowane składowisko odpadów przeznaczonych do utylizacji 2) Odpady przeznaczone do przekazania Zamawiającemu: stal konstrukcyjna i przeznaczona do złomowwania 3) Odpady przeznaczone do wywozu na najbliŝsze wysypisko pozostałe nie wymienione w pkt. 1 i 2. Zasady gospodarki odpadami materiałami i elementami z rozbiórek określi ostatecznie Inwestor na etapie wyłaniania Wykonawcy robót. 9. OCENA WPŁYWU ROZBIÓRKI OBIEKTU NA OBIEKTY SĄSIEDNIE. Rozbiórka obiektu z zachowaniem wszystkich zasad technologii podanych w niniejszym opracowaniu nie będzie miała wpływu na stan techniczny i bezpieczeństwo uŝytkowania obiektów sąsiadujących

9 działka nr 93, jedn. ewid. Pokowice - miasto, Obręb: nr 2 8 B. CZĘŚĆ RYSUNKOWA
