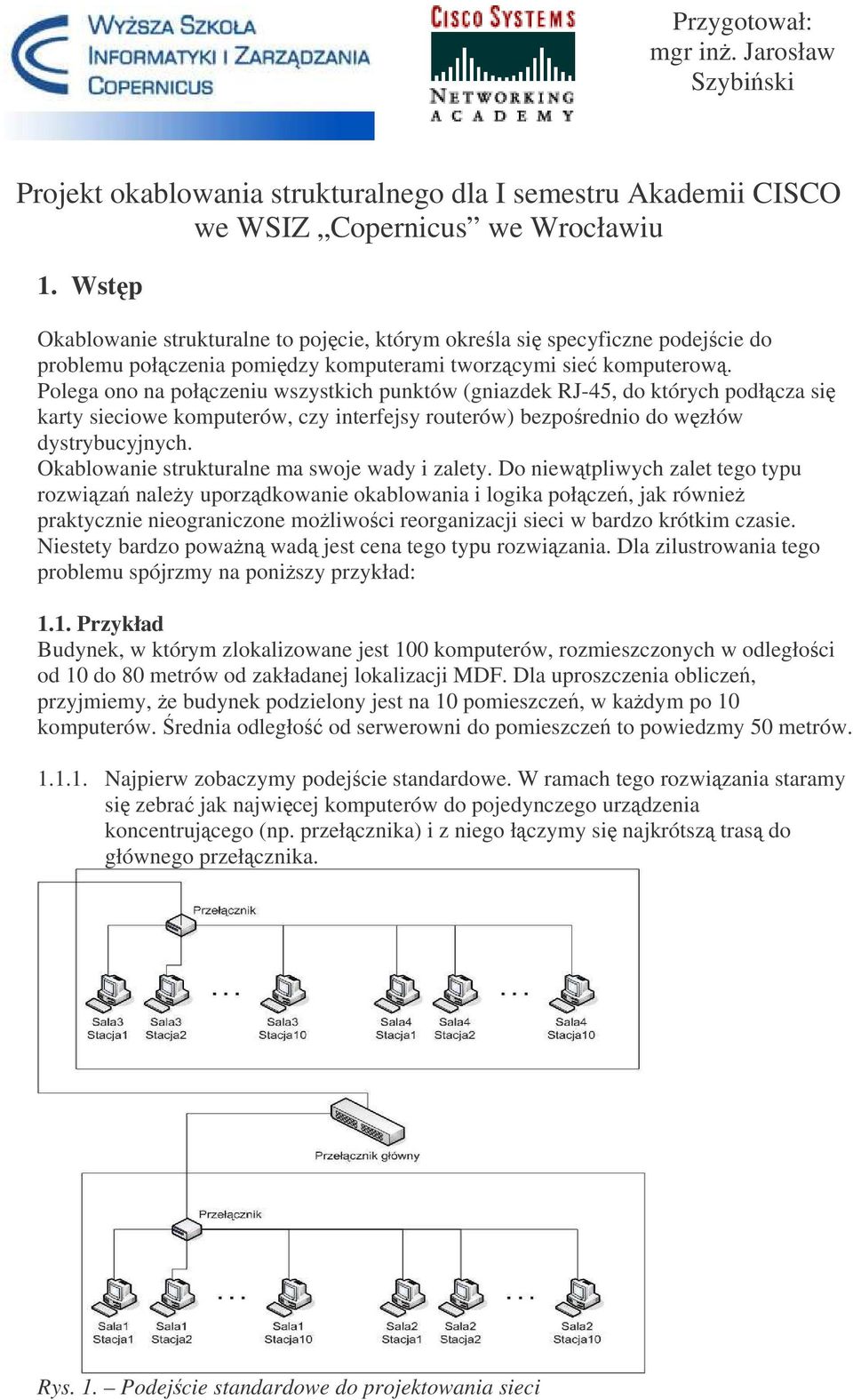

1 Przygotował: mgr in. Jarosław Szybiski Projekt okablowania strukturalnego dla I semestru Akademii CISCO we WSIZ Copernicus we Wrocławiu 1. Wstp Okablowanie strukturalne to pojcie, którym okrela si specyficzne podejcie do problemu połczenia pomidzy komputerami tworzcymi sie komputerow. Polega ono na połczeniu wszystkich punktów (gniazdek RJ-45, do których podłcza si karty sieciowe komputerów, czy interfejsy routerów) bezporednio do wzłów dystrybucyjnych. Okablowanie strukturalne ma swoje wady i zalety. Do niewtpliwych zalet tego typu rozwiza naley uporzdkowanie okablowania i logika połcze, jak równie praktycznie nieograniczone moliwoci reorganizacji sieci w bardzo krótkim czasie. Niestety bardzo powan wad jest cena tego typu rozwizania. Dla zilustrowania tego problemu spójrzmy na poniszy przykład: 1.1. Przykład Budynek, w którym zlokalizowane jest 100 komputerów, rozmieszczonych w odległoci od 10 do 80 metrów od zakładanej lokalizacji MDF. Dla uproszczenia oblicze, przyjmiemy, e budynek podzielony jest na 10 pomieszcze, w kadym po 10 komputerów. rednia odległo od serwerowni do pomieszcze to powiedzmy 50 metrów Najpierw zobaczymy podejcie standardowe. W ramach tego rozwizania staramy si zebra jak najwicej komputerów do pojedynczego urzdzenia koncentrujcego (np. przełcznika) i z niego łczymy si najkrótsz tras do głównego przełcznika. Rys. 1. Podejcie standardowe do projektowania sieci

Polega ono na połczeniu wszystkich punktów (gniazdek RJ-45, do których podłcza si karty sieciowe komputerów, czy interfejsy routerów) bezporednio do wzłów dystrybucyjnych.

2 Zgodnie z takim podejciem mielibymy na przykład nastpujc specyfikacj: Kable: W kadej z sal (rednia odległo od przełcznika np. 15 metrów) 20 * 15 metrów = 300 metrów. Sal jest 10, po 2 na przełcznik, wic 5 * 300 metrów=1500 metrów. Dodatkowo dochodzi 5 połcze pomidzy poszczególnymi przełcznikami a przełcznikiem głównym -> 5*50 metrów = 250 metrów. Dla 100 komputerów potrzebne jest jeszcze 100 krótkich kabelków (patchcordów) do połczenia pomidzy gniazdkiem a kart sieciow -> 100 * 2 metry = 200 metrów. RAZEM -> 2000 metrów kabla. Sprzt aktywny: 5 przełczników 24 portowych do sal + główny przełcznik do serwerowni Drugie rozwizanie to pełne podejcie strukturalne, gdzie kade gniazdko połczone jest do szafy dystrybucyjnej. W naszym przykładzie (przypominam o max. 100 metrach odległoci w przypadku skrtki miedzianej) wystarczy jeden wzeł dystrybucyjny. Rys. 2. Podejcie strukturalne do projektowania sieci Zgodnie z takim podejciem mielibymy na przykład nastpujc specyfikacj: Kable: Od kadej stacji roboczej do zespołu przełczników w wle dystrybucyjnym: 100*50 metrów = 5000 metrów. Dla 100 komputerów potrzebne jest jeszcze 100 krótkich kabelków (patchcordów) do połczenia pomidzy gniazdkiem a kart sieciow -> 100 * 2 metry = 200 metrów. RAZEM -> 5200 metrów kabla. Sprzt aktywny: 5 przełczników 24 portowych do sal + główny przełcznik do serwerowni.

Dla 100 komputerów potrzebne jest jeszcze 100 krótkich kabelków (patchcordów) do połczenia pomidzy gniazdkiem a kart sieciow -> 100 * 2 metry = 200 metrów. RAZEM -> 2000 metrów kabla.

3 Pewnym kompromisem jest zastosowanie podejcia, w którym okrelamy maksymalne obcienie pojedynczego połczenia do wzła dystrybucyjnego (np. do 10 stacji roboczych) tak, aby efektywno połcze od stacji roboczych nie była zbyt niska. W przykładzie na jeden przełcznik przypadało około 20 komputerów. W zwizku z tym stacja robocza przy połczeniu pomidzy salami (na przykład do serwera centralnego) dysponowała pasmem maksymalnym (np. 100 Mb/s) / 20 = 5Mb/s. Przy rozwizaniu strukturalnym nic si nie zmieniło, ale jeeli wprowadzimy ograniczenie iloci połcze do jednego przełcznika, to w kadej chwili mona przebudowa sie w krótkim czasie tak, aby stacje dysponowały szerszym pasmem. Kompromisem jest koncentracja na miejscu tylko pewnej iloci stacji tak, aby nie przekroczy minimalnego załoonego pasma. Powiedzmy, e przyjlimy rozwizanie, w którym do kadej z sal 10 komputerowych prowadzony jest 1 kabel do przełcznika. W ten sposób kada ze stacji ma gwarancj 10 Mb/s. Rys.3. Rozwizanie bdce kompromisem pomidzy pełnym okablowaniem strukturalnym a standardowym Zgodnie z takim podejciem mielibymy na przykład nastpujc specyfikacj: Kable: W kadej z sal (rednia odległo od przełcznika np. 10 metrów) 10 * 12 metrów = 120 metrów. Sal jest 10, wic 10 * 120 metrów=1200 metrów. Dodatkowo dochodzi 10 połcze pomidzy poszczególnymi przełcznikami a przełcznikiem głównym -> 10 *50 metrów = 500 metrów. Dla 100 komputerów potrzebne jest jeszcze 100 krótkich kabelków (patchcordów) do połczenia pomidzy gniazdkiem a kart sieciow -> 100 * 2 metry = 200 metrów. RAZEM -> 1900 metrów kabla. Sprzt aktywny: 10 przełczników do sal + główny przełcznik do serwerowni.

W zwizku z tym stacja robocza przy połczeniu pomidzy salami (na przykład do serwera centralnego) dysponowała pasmem maksymalnym (np. 100 Mb/s) / 20

4 Podsumowujc, kade z rozwiza ma swoje wady i zalety. Poniej prezentowana jest tabela, która zbiera wielkoci ze wszystkich przykładów. Rozwizanie Długo kabla Ilo przełczników Ilo przełczników głównych Standardowe 2000 m 5 1 Strukturalne 5200 m 5 1 Porednie 1900 m 10 1 Jak wida rozwizanie standardowe bdzie najtasze. Rozwizaniem najdroszym bdzie podejcie strukturalnym, przy którym pod uwag oprócz ceny samego kabla trzeba wzi równie cen korytek, prowadnic, patch paneli zakaczajcych kable dochodzce do wzła dystrybucyjnego, a wreszcie robocizn zwizan z połoeniem 5 kilometrów kabla. Kompromisem wydaje si by rozwizanie porednie gwarantujce lepsze wykorzystanie pasma w obrbie całej firmy. Jednak w takim rozwizaniu tracimy moliwo łatwej wymiany sprztu aktywnego bdcej atutem rozwizania strukturalnego. Rys.4. Podejcie strukturalne w przekroju

Rozwizaniem najdroszym bdzie podejcie strukturalnym, przy którym pod uwag oprócz ceny samego kabla trzeba wzi równie cen korytek, prowadnic, patch paneli zakaczajcych kable dochodzce do wzła

5 2. Załoenia 2.1. Cele projektu Sie musi działa Sie musi zapewni moliwo rozwoju szkoły Sie powinna by otwarta na moliwo unowoczenienia bez zmiany głównych załoe projektowych 2.2. Rozwizanie podejcia do okablowania W dokumentach do studium przypadku dla I semestru Akademii CISCO przyjte zostało pewne rozwizanie, w którym do kadej z sal 20 komputerowych prowadzone s 3 kable po 1 do kadego 2 przełczników, jeden do gniazdka dla instruktora. W ten sposób kada ze stacji studenckich ma gwarancj 10 Mb/s, podczas gdy stacja instruktorska, czsto pełnica rol serwera, ma pełne pasmo 100 Mb/s. Pastwo, w czasie rysowania projektu proszeni s o rysowanie pojedynczej linii symbolizujcej 3 kable do kadego z pomieszcze Ilo oraz rozmieszczenie wzłów dystrybucyjnych. W projekcie, w zalenoci od rozmiarów budynku, w którym maj Pastwo zaprojektowa sie, naley umieci co najmniej 1 główny wzeł dystrybucyjny (Main Distribution Facility), oraz dowoln liczb pomocniczych wzłów dystrybucyjnych IDF (Intermediate Distibution Facility). Ilo IDF zaley od zasigu wykorzystywanego okablowania. Przypominam, e dla skrtki miedzianej granic jest 100 metrów, przy czym naley pamita o zostawieniu zapasu na połczenie pomidzy stacj robocz a gniazdem na cianie oraz pomidzy patch-panelem a urzdzeniem aktywnym w szafie krosowniczej. W sumie zostanie nam około 90m Plan adresacji Do celów adresacji komputerów w przydzielonym Pastwu projekcie, dostan Pastwo do dyspozycji sie klasy B Ilo stanowisk komputerowych Liczba ta zostanie podana wraz z pozostałymi załoeniami zalenie od wielkoci budynku. 3. Projekt logiczny W projekcie logicznym naley przedstawi schematyczny układ połcze w szkole, wraz z podłczeniem do Internetu. 4. Projekt rozmieszczenia IDF i MDF 4.1. Rozmieszczenie MDF i IDF MDF oraz IDF-y naley rozmieci tak, eby swoim zasigiem obejmowały wszystkie pomieszczenia szkoły. Naley dy do zminimalizowania ich liczby ze wzgldu na koszty Połczenie pomidzy MDF i IDF-ami. Naley zaprojektowa sposób oraz tras połczenia pomidzy IDF-ami a MDF-em. W opisie powinien si znale rodzaj kabla oraz przebieg trasy połczenia. Tras naley na główny schemat szkoły.

przełczników, jeden do gniazdka dla instruktora. W ten sposób kada ze stacji studenckich ma gwarancj 10 Mb/s, podczas gdy stacja instruktorska, czsto pełnica rol serwera, ma pełne pasmo 100 Mb/s.

6 5. Projekt fizyczny Na projekcie fizycznym naley pokaza plan połcze od kadej z sal, do których naley podłczy sie a do którego z wzłów dystrybucyjnych (MDF lub IDF). Naley zwróci uwag na maksymaln długo kabla! Kabel naley prowadzi wzdłu cian. 6. Spis połcze Naley samodzielnie ponumerowa wszystkie sale i umieci numery na rysunku, skd prowadzone s połczenia oraz ponumerowa kable prowadzce od sali do wzła dystrybucyjnego. W tabeli naley równie zawrze zmierzone długoci kabli. 7. Plan adresacji IP. Na podstawie otrzymanego numeru sieci od prowadzcego, naley tak podzieli j na podsieci, eby zaadresowa podan liczb stacji roboczych studenckich oraz biurowych. Naley równie zadba o separacje tych sieci od siebie! 8. Pastwa wnioski z projektowania sieci. Za i Przeciw przyjtym rozwizaniom. Do Pastwa dyspozycji s równie 2 przykłady pokazujce, jak mona podej do problemu projektowania okablowania. W celu ułatwienia Pastwu adresacji IP, na sieci znajduje si równie dokument pokazujcy krok po kroku procedur adresacji IP. 9. Posta projektu. Projekt powinien zosta wykonany docelowo w jednym z 2 formatów: PDF mona uy do tego celu MS Worda + PDF creator (np. darmowy ze strony Star Office lub Adobe Acrobata. PPT format programu MS Power Point W celu stworzenia projektu logicznego i krelenia tras połcze mona wybra róne oprogramowanie. Mnie najwygodniej było posługiwa si programem MS Visio, ale wybór jest równie tutaj szeroki.

Spis połcze Naley samodzielnie ponumerowa wszystkie sale i umieci numery na rysunku, skd prowadzone s połczenia oraz ponumerowa kable prowadzce od sali do wzła dystrybucyjnego.
