CPV INSTALACJE ELEKTRYCZNE ZEWNĘTRZNE KANALIZACJA TELETECHNICZNA

Transkrypt

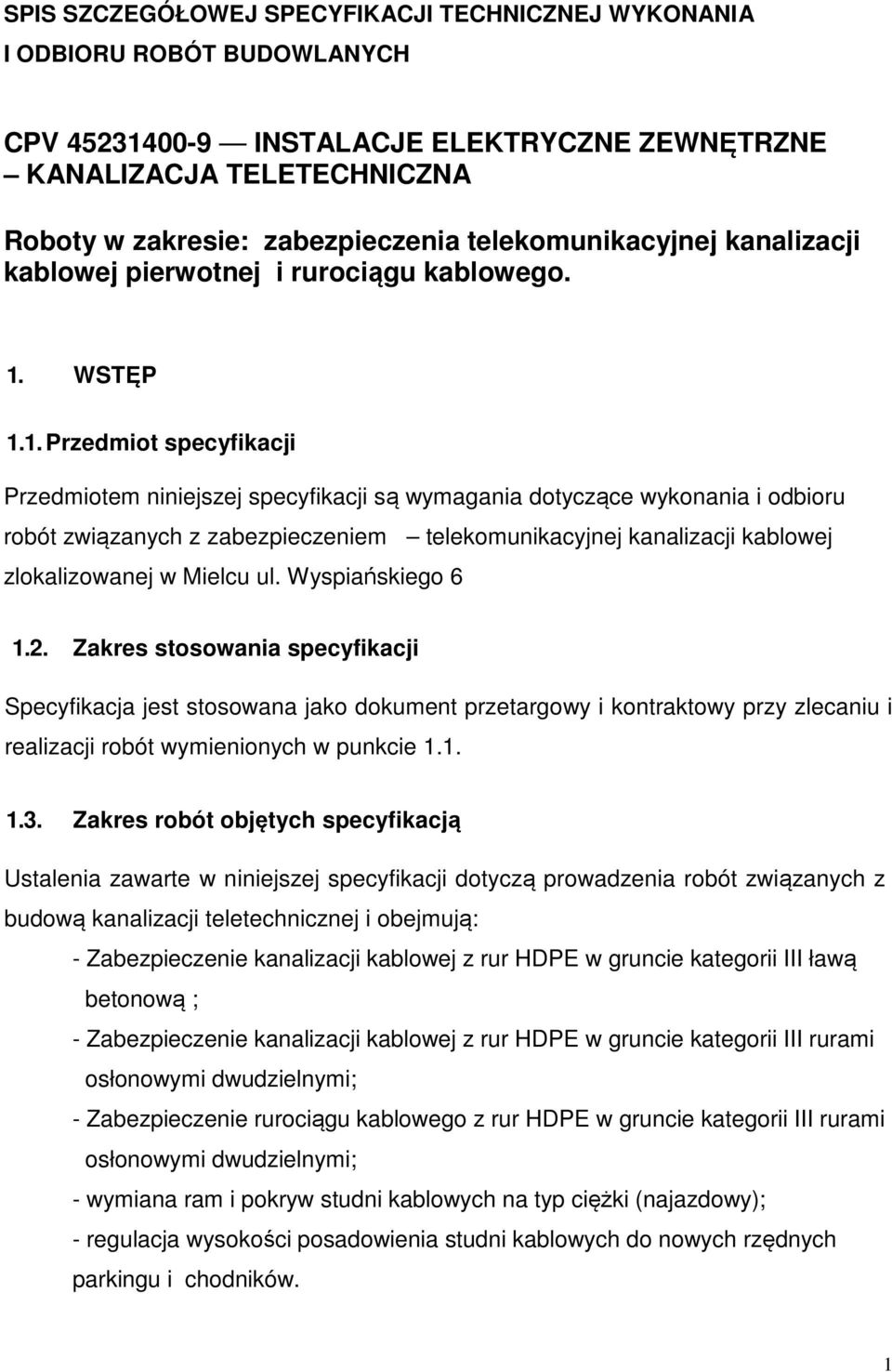

1 SPIS SZCZEGÓŁOWEJ SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CPV INSTALACJE ELEKTRYCZNE ZEWNĘTRZNE KANALIZACJA TELETECHNICZNA Roboty w zakresie: zabezpieczenia telekomunikacyjnej kanalizacji kablowej pierwotnej i rurociągu kablowego. 1. WSTĘP 1.1. Przedmiot specyfikacji Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót związanych z zabezpieczeniem telekomunikacyjnej kanalizacji kablowej zlokalizowanej w Mielcu ul. Wyspiańskiego Zakres stosowania specyfikacji Specyfikacja jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych specyfikacją Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót związanych z budową kanalizacji teletechnicznej i obejmują: - Zabezpieczenie kanalizacji kablowej z rur HDPE w gruncie kategorii III ławą betonową ; - Zabezpieczenie kanalizacji kablowej z rur HDPE w gruncie kategorii III rurami osłonowymi dwudzielnymi; - Zabezpieczenie rurociągu kablowego z rur HDPE w gruncie kategorii III rurami osłonowymi dwudzielnymi; - wymiana ram i pokryw studni kablowych na typ ciężki (najazdowy); - regulacja wysokości posadowienia studni kablowych do nowych rzędnych parkingu i chodników. 1

2 1.4. Określenia podstawowe Kanalizacja kablowa - zespół ciągów podziemnych z wbudowanymi studniami przeznaczony do prowadzenia kabli telekomunikacyjnych. Kanalizacja rozdzielcza - kanalizacja kablowa jedno- lub dwuotworowa przeznaczona dla kabli rozdzielczych. Ciąg kanalizacji kablowej - zestaw przewodów (rur, otworów) kanalizacyjnych służących do układania w nich (wciągania) kabli. W zależności od ilości przewodów (rur, otworów) w zestawie rozróżniamy kanalizację jedno- dwu- itd. -otworową. Studnia kablowa - pomieszczenie podziemne wbudowane między ciągi kanalizacji kablowej, lub (studnia końcowa) na końcu ciągu, w celu umożliwienia wciągania, montażu i konserwacji kabli. Studnia kablowa rozdzielcza - studnia kablowa wbudowana na ciągu kanalizacji rozdzielczej, nie mająca bezpośredniego połączenia z ciągiem kanalizacji magistralnej. Długość trasową - odległość mierzona między dwoma punktami po trasie kabla. Długość elektryczna - rzeczywista długość odcinka kabla zawarta między dwoma punktami na kablu mierzona wzdłuż osi kabla. Długość elektryczna jest równa długości trasowej powiększonej o dodatek długości na układanie kabla wzdłuż linii falistej (sfalowanie), uskoki pionowe, zapasy i wyprowadzenia na słupy, lub ściany, pomniejszona o skróty na silnych załomach trasy. Długość fabrykacyjna - długość odcinka kabla w momencie zakupu. Zapas kabla - dodatek długości kabla uzyskany przez ułożenie kabla w kształcie pętli lub zwojów. Domiar wzdłużny - długość trasową kabla mierzona od punktu przyjętego umownie za 0. Domiar poprzeczny - odległość trasy kabla od stałego, łatwo identyfikowanego punktu mierzona wzdłuż linii możliwej do odtworzenia łatwym sposobem (np. wzdłuż ściany budynku, ogrodzenia itp., lub poprzecznie do ściany, krawędzi jezdni itp.). Obiekt kablowy (przepust kablowy) - wiązka rur o jednakowej długości ułożonych warstwami (w szczególnym przypadku wiązkę może stanowić jedna rura) dla umożliwienia przeciągania nowych kabli bez kopania (na długości obiektu) rowu. 2

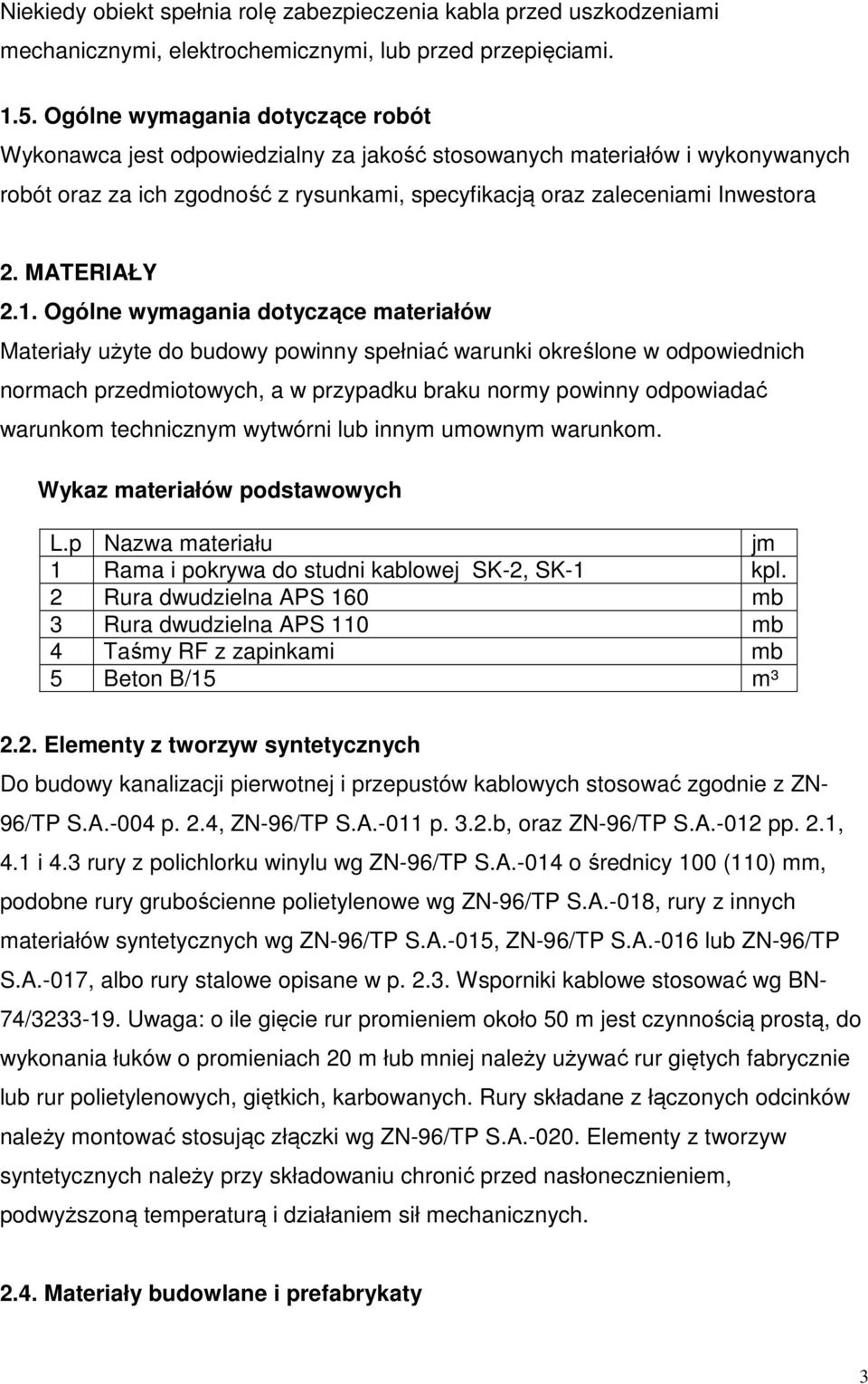

3 Niekiedy obiekt spełnia rolę zabezpieczenia kabla przed uszkodzeniami mechanicznymi, elektrochemicznymi, lub przed przepięciami Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość stosowanych materiałów i wykonywanych robót oraz za ich zgodność z rysunkami, specyfikacją oraz zaleceniami Inwestora 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Materiały użyte do budowy powinny spełniać warunki określone w odpowiednich normach przedmiotowych, a w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. Wykaz materiałów podstawowych L.p Nazwa materiału jm 1 Rama i pokrywa do studni kablowej SK-2, SK-1 kpl. 2 Rura dwudzielna APS 160 mb 3 Rura dwudzielna APS 110 mb 4 Taśmy RF z zapinkami mb 5 Beton B/15 m³ 2.2. Elementy z tworzyw syntetycznych Do budowy kanalizacji pierwotnej i przepustów kablowych stosować zgodnie z ZN- 96/TP S.A.-004 p. 2.4, ZN-96/TP S.A.-011 p. 3.2.b, oraz ZN-96/TP S.A.-012 pp. 2.1, 4.1 i 4.3 rury z polichlorku winylu wg ZN-96/TP S.A.-014 o średnicy 100 (110) mm, podobne rury grubościenne polietylenowe wg ZN-96/TP S.A.-018, rury z innych materiałów syntetycznych wg ZN-96/TP S.A.-015, ZN-96/TP S.A.-016 lub ZN-96/TP S.A.-017, albo rury stalowe opisane w p Wsporniki kablowe stosować wg BN- 74/ Uwaga: o ile gięcie rur promieniem około 50 m jest czynnością prostą, do wykonania łuków o promieniach 20 m łub mniej należy używać rur giętych fabrycznie lub rur polietylenowych, giętkich, karbowanych. Rury składane z łączonych odcinków należy montować stosując złączki wg ZN-96/TP S.A Elementy z tworzyw syntetycznych należy przy składowaniu chronić przed nasłonecznieniem, podwyższoną temperaturą i działaniem sił mechanicznych Materiały budowlane i prefabrykaty 3

4 Stosować cement wg PN-88/B Wykonawca jest odpowiedzialny za to, by użyty cement nie wykazywał cech wskazujących na zawilgocenie w czasie transportu lub składowania. Piasek do wytwarzania betonu powinien odpowiadać wymaganiom BN-87/ Zaleca się stosowanie tego piasku na podsypki przy układaniu rur plastikowych w ziemi. Woda do betonu powinna odpowiadać wyglądem wodzie z wodociągu, nie powinna wydzielać zapachu gnilnego, a w szczególności nie powinna zawierać zawiesiny. Prefabrykaty żelbetowe winny spełniać wymogi wg PN- B Elementy użyte do budowy studni (bloczki i płytki) winny spełniać odpowiednie wymogi wg PN-B i PN-B Warunki dostawy Każdy materiał dostarczony na plac budowy powinny pochodzić z jednego źródła. Pochodzenie materiału i jego jakość - określona w pełnej charakterystyce technicznej wykonanej przez producenta podlega zatwierdzeniu przez Inwestora. Wykonawca powinien: dokonać uzgodnień z producentem dotyczących gwarancji i jakości całej zamawianej partii materiału, dokonać uzgodnień dotyczących rytmiczności dostaw wynikającej z harmonogramu robót, zapewnić sobie od producenta atest (zaświadczenie o jakości) dla każdej jednorazowo wysyłanej partii materiału, zawierający następujące dane: a) nazwę i adres producenta, b) datę i numer kolejny badania, c) oznaczenie wg PN i BN, d) pieczęć i podpis osoby odpowiedzialnej za badanie. 3. SPRZĘT 3.1. Sprzęt do wykonania robót Sprzęt powinien odpowiadać ogólnie przyjętym wymaganiom co do ich jakości jak i wytrzymałości. Sprzęt powinien mieć ustalone parametry techniczne i powinien być ustawiony zgodnie z wymaganiami producenta oraz stosowany zgodnie z ich przeznaczeniem. Maszyny można uruchomić dopiero po uprzednim zbadaniu ich stanu technicznego i działania. Należy je zabezpieczyć przed możliwością uruchomienia przez osoby niepowołane. 4

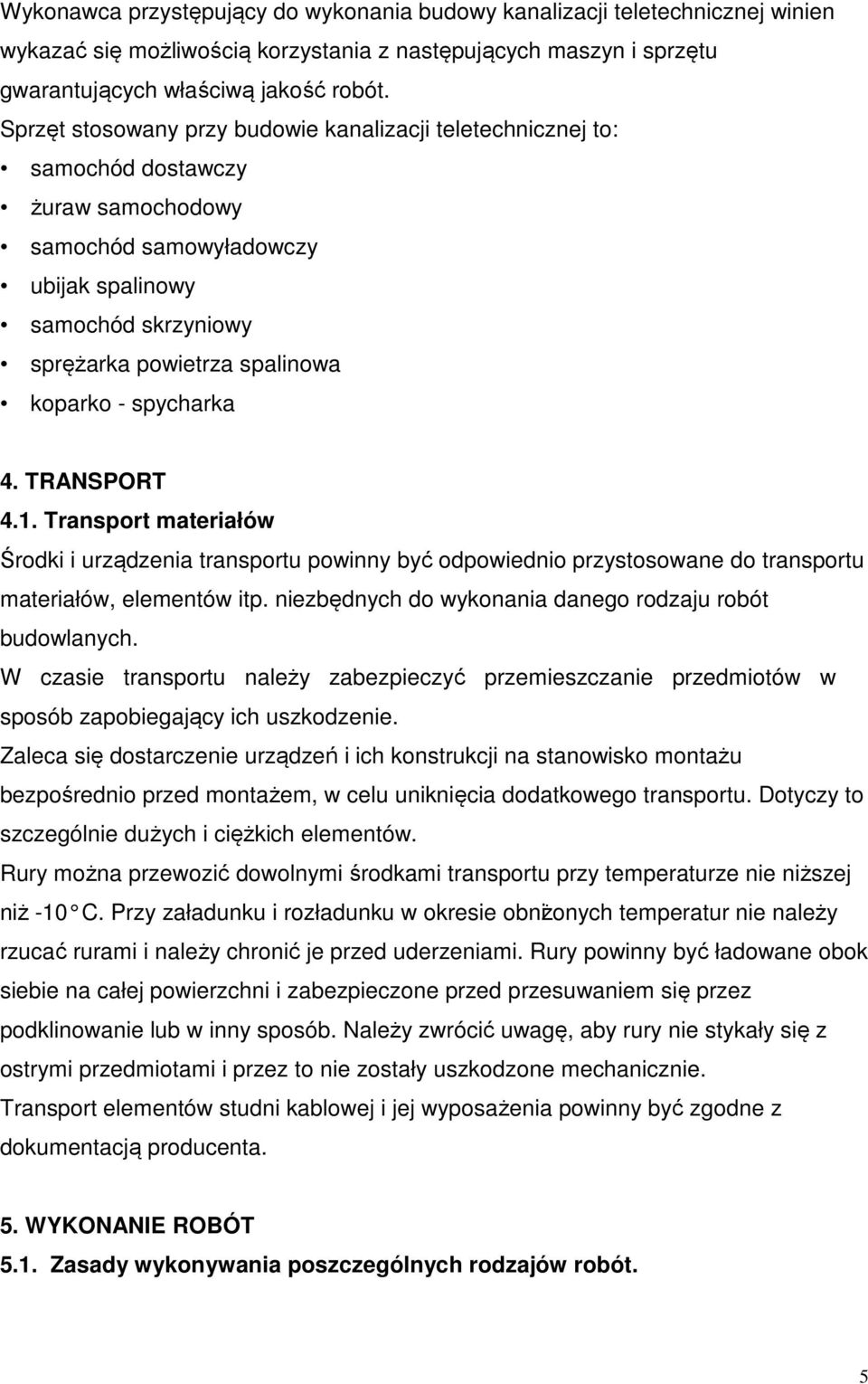

5 Wykonawca przystępujący do wykonania budowy kanalizacji teletechnicznej winien wykazać się możliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót. Sprzęt stosowany przy budowie kanalizacji teletechnicznej to: samochód dostawczy żuraw samochodowy samochód samowyładowczy ubijak spalinowy samochód skrzyniowy sprężarka powietrza spalinowa koparko - spycharka 4. TRANSPORT 4.1. Transport materiałów Środki i urządzenia transportu powinny być odpowiednio przystosowane do transportu materiałów, elementów itp. niezbędnych do wykonania danego rodzaju robót budowlanych. W czasie transportu należy zabezpieczyć przemieszczanie przedmiotów w sposób zapobiegający ich uszkodzenie. Zaleca się dostarczenie urządzeń i ich konstrukcji na stanowisko montażu bezpośrednio przed montażem, w celu uniknięcia dodatkowego transportu. Dotyczy to szczególnie dużych i ciężkich elementów. Rury można przewozić dowolnymi środkami transportu przy temperaturze nie niższej niż -10 C. Przy załadunku i rozładunku w okresie obniżonych temperatur nie należy rzucać rurami i należy chronić je przed uderzeniami. Rury powinny być ładowane obok siebie na całej powierzchni i zabezpieczone przed przesuwaniem się przez podklinowanie lub w inny sposób. Należy zwrócić uwagę, aby rury nie stykały się z ostrymi przedmiotami i przez to nie zostały uszkodzone mechanicznie. Transport elementów studni kablowej i jej wyposażenia powinny być zgodne z dokumentacją producenta. 5. WYKONANIE ROBÓT 5.1. Zasady wykonywania poszczególnych rodzajów robót. 5

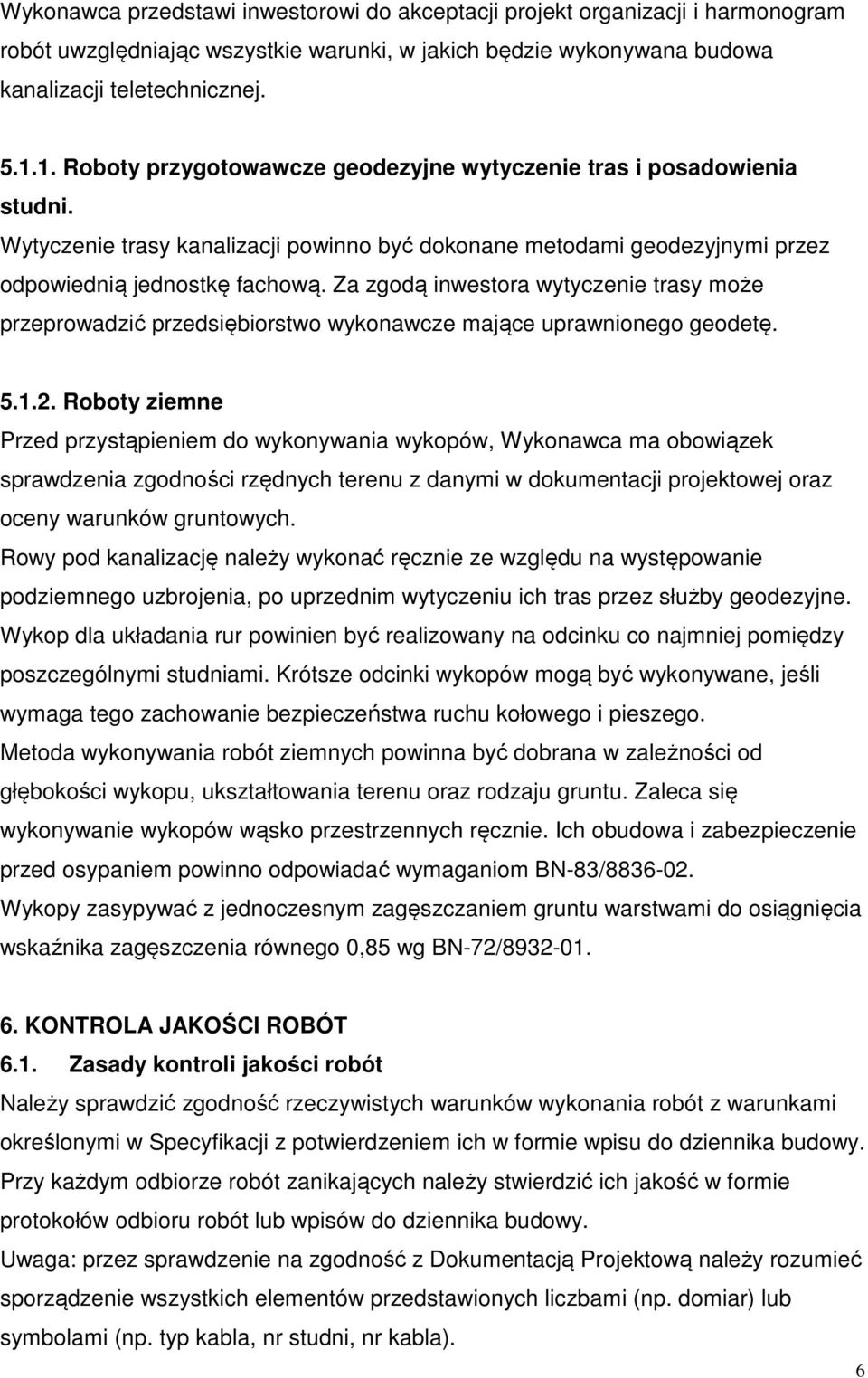

6 Wykonawca przedstawi inwestorowi do akceptacji projekt organizacji i harmonogram robót uwzględniając wszystkie warunki, w jakich będzie wykonywana budowa kanalizacji teletechnicznej Roboty przygotowawcze geodezyjne wytyczenie tras i posadowienia studni. Wytyczenie trasy kanalizacji powinno być dokonane metodami geodezyjnymi przez odpowiednią jednostkę fachową. Za zgodą inwestora wytyczenie trasy może przeprowadzić przedsiębiorstwo wykonawcze mające uprawnionego geodetę Roboty ziemne Przed przystąpieniem do wykonywania wykopów, Wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Rowy pod kanalizację należy wykonać ręcznie ze względu na występowanie podziemnego uzbrojenia, po uprzednim wytyczeniu ich tras przez służby geodezyjne. Wykop dla układania rur powinien być realizowany na odcinku co najmniej pomiędzy poszczególnymi studniami. Krótsze odcinki wykopów mogą być wykonywane, jeśli wymaga tego zachowanie bezpieczeństwa ruchu kołowego i pieszego. Metoda wykonywania robót ziemnych powinna być dobrana w zależności od głębokości wykopu, ukształtowania terenu oraz rodzaju gruntu. Zaleca się wykonywanie wykopów wąsko przestrzennych ręcznie. Ich obudowa i zabezpieczenie przed osypaniem powinno odpowiadać wymaganiom BN-83/ Wykopy zasypywać z jednoczesnym zagęszczaniem gruntu warstwami do osiągnięcia wskaźnika zagęszczenia równego 0,85 wg BN-72/ KONTROLA JAKOŚCI ROBÓT 6.1. Zasady kontroli jakości robót Należy sprawdzić zgodność rzeczywistych warunków wykonania robót z warunkami określonymi w Specyfikacji z potwierdzeniem ich w formie wpisu do dziennika budowy. Przy każdym odbiorze robót zanikających należy stwierdzić ich jakość w formie protokołów odbioru robót lub wpisów do dziennika budowy. Uwaga: przez sprawdzenie na zgodność z Dokumentacją Projektową należy rozumieć sporządzenie wszystkich elementów przedstawionych liczbami (np. domiar) lub symbolami (np. typ kabla, nr studni, nr kabla). 6

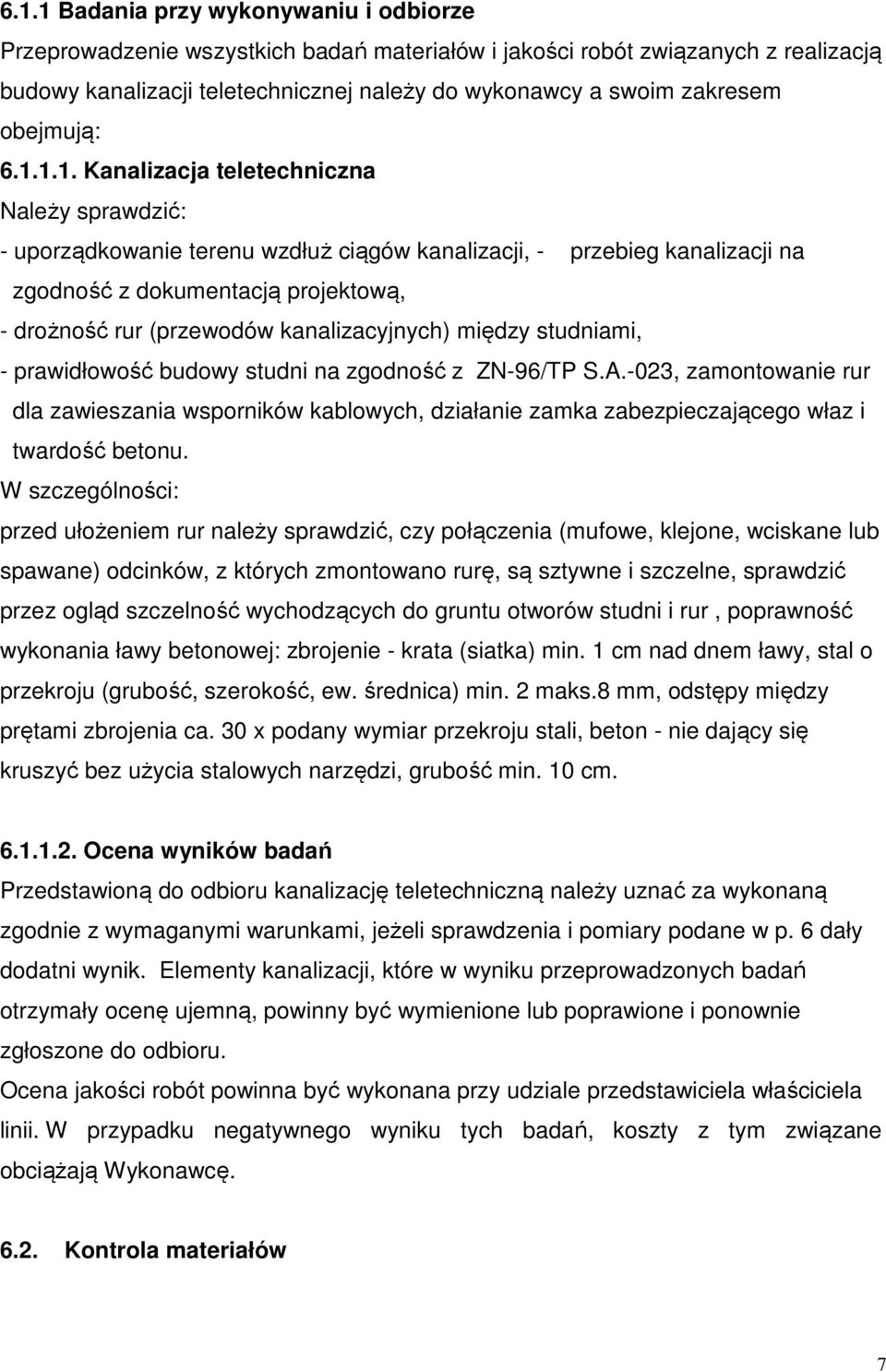

7 6.1.1 Badania przy wykonywaniu i odbiorze Przeprowadzenie wszystkich badań materiałów i jakości robót związanych z realizacją budowy kanalizacji teletechnicznej należy do wykonawcy a swoim zakresem obejmują: Kanalizacja teletechniczna Należy sprawdzić: - uporządkowanie terenu wzdłuż ciągów kanalizacji, - przebieg kanalizacji na zgodność z dokumentacją projektową, - drożność rur (przewodów kanalizacyjnych) między studniami, - prawidłowość budowy studni na zgodność z ZN-96/TP S.A.-023, zamontowanie rur dla zawieszania wsporników kablowych, działanie zamka zabezpieczającego właz i twardość betonu. W szczególności: przed ułożeniem rur należy sprawdzić, czy połączenia (mufowe, klejone, wciskane lub spawane) odcinków, z których zmontowano rurę, są sztywne i szczelne, sprawdzić przez ogląd szczelność wychodzących do gruntu otworów studni i rur, poprawność wykonania ławy betonowej: zbrojenie - krata (siatka) min. 1 cm nad dnem ławy, stal o przekroju (grubość, szerokość, ew. średnica) min. 2 maks.8 mm, odstępy między prętami zbrojenia ca. 30 x podany wymiar przekroju stali, beton - nie dający się kruszyć bez użycia stalowych narzędzi, grubość min. 10 cm Ocena wyników badań Przedstawioną do odbioru kanalizację teletechniczną należy uznać za wykonaną zgodnie z wymaganymi warunkami, jeżeli sprawdzenia i pomiary podane w p. 6 dały dodatni wynik. Elementy kanalizacji, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru. Ocena jakości robót powinna być wykonana przy udziale przedstawiciela właściciela linii. W przypadku negatywnego wyniku tych badań, koszty z tym związane obciążają Wykonawcę Kontrola materiałów 7

8 Wykonawca obowiązany jest przedstawić Managerowi Projektu do akceptacji świadectwa (certyfikaty, deklaracje zgodności, aprobaty techniczne) dopuszczające stosowane wyroby do obrotu i korzystania w budownictwie. Wykonawca obowiązany jest do sprawdzenia daty produkcji, daty przydatności do stosowania, stanu opakowań oraz właściwego przechowywania materiałów BHP i ochrona środowiska W miejscach roboczych, jak również w miejscach składowania, muszą być umieszczone napisy ostrzegawcze p.poż. Robotnicy powinni być poinstruowani o niebezpieczeństwie palenia ognia i papierosów w pobliżu wykonywanych prac. 7. ODBIÓR ROBÓT 7.1. Ogólne zasady odbioru robót Odbiorom podlegają prace robót zanikających i ulegających ukryciu (odbiór częściowy) oraz odbiór końcowy. Odbiór każdego etapu powinien być potwierdzony wpisem do dziennika budowy Odbiór częściowy Przedmiotem odbioru są ciągi kanalizacji i kable ułożone w rurach przed zasypaniem. Odbiorowi podlega całość kanalizacji teletechnicznej, jeżeli stanowi ona odrębną część składową obiektu inwestorskiego Odbiór końcowy Przy dokonywaniu odbioru końcowego należy: - sprawdzenie zgodności robót z umową, dokumentacją warunkami, normami, przepisami - sprawdzenie udokumentowania jakości wykonania robót odpowiednimi protokołami prób montażowych - sprawdzenie czy obiekt spełnia warunki zasad prawidłowej eksploatacji - sporządzenie protokołu z odbioru z podaniem wniosków i ustaleń. 8. PRZEPISY ZWIĄZANE 8.1. Polskie Normy PN-88/B Beton zwykły. PN-B Prefabrykaty budowlane z autoklawizowanego betonu komórkowego. 8

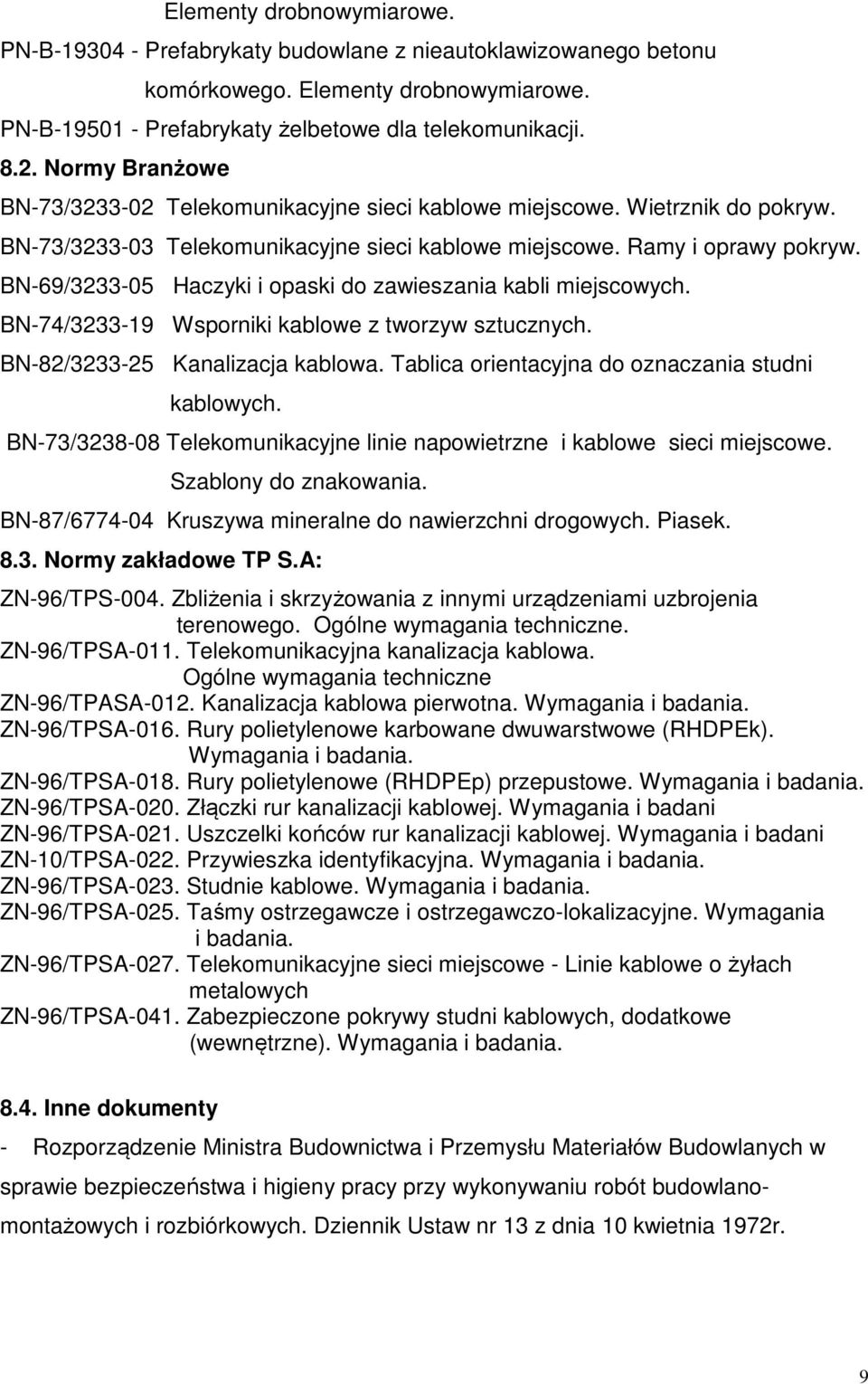

9 Elementy drobnowymiarowe. PN-B Prefabrykaty budowlane z nieautoklawizowanego betonu komórkowego. Elementy drobnowymiarowe. PN-B Prefabrykaty żelbetowe dla telekomunikacji Normy Branżowe BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Wietrznik do pokryw. BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Ramy i oprawy pokryw. BN-69/ Haczyki i opaski do zawieszania kabli miejscowych. BN-74/ Wsporniki kablowe z tworzyw sztucznych. BN-82/ Kanalizacja kablowa. Tablica orientacyjna do oznaczania studni kablowych. BN-73/ Telekomunikacyjne linie napowietrzne i kablowe sieci miejscowe. Szablony do znakowania. BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek Normy zakładowe TP S.A: ZN-96/TPS-004. Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne. ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne ZN-96/TPASA-012. Kanalizacja kablowa pierwotna. Wymagania i badania. ZN-96/TPSA-016. Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). Wymagania i badania. ZN-96/TPSA-018. Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. ZN-96/TPSA-020. Złączki rur kanalizacji kablowej. Wymagania i badani ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. Wymagania i badani ZN-10/TPSA-022. Przywieszka identyfikacyjna. Wymagania i badania. ZN-96/TPSA-023. Studnie kablowe. Wymagania i badania. ZN-96/TPSA-025. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. ZN-96/TPSA-027. Telekomunikacyjne sieci miejscowe - Linie kablowe o żyłach metalowych ZN-96/TPSA-041. Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne). Wymagania i badania Inne dokumenty - Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanomontażowych i rozbiórkowych. Dziennik Ustaw nr 13 z dnia 10 kwietnia 1972r. 9
