1 KATALOG TECHNICZNO-HANDLOWY 2015 KONSTRUKCJE STALOWE HALE NAMIOTOWE HALE OCIEPLANE Szanowni Państwo, W odpowiedzi na stale rosnące oczekiwania naszych Klientów z przyjemnością oddajemy w Państwa ręce nasz katalog techniczno-handlowy na rok 2015r. Mamy nadzieję, że przedstawiona przez nas oferta spełni Państwa oczekiwania, a informacje zawarte w katalogu ułatwią podjęcie ważnych decyzji związanych z planowanymi inwestycjami. Ten praktyczny poradnik inwestora został opracowany z myślą o naszych Klientach. Ma on służyć jako narzędzie, które pomoże odpowiedzieć na pytania i rozwiać wątpliwości dotyczące wyboru materiałów, rodzaju konstrukcji oraz wykonawcy na przyszłe przedsięwzięcia. Zapraszamy Z wyrazami szacunku DYREKTOR TECHNICZNO-HANDLOWY inż. Karol Szymański CENTRUM KONSTRUKCJI HALOWYCH SP. Z O.O. ul. Armii Krajowej 11, Siedlce NIP : kom kom info@centrum-hal.pl

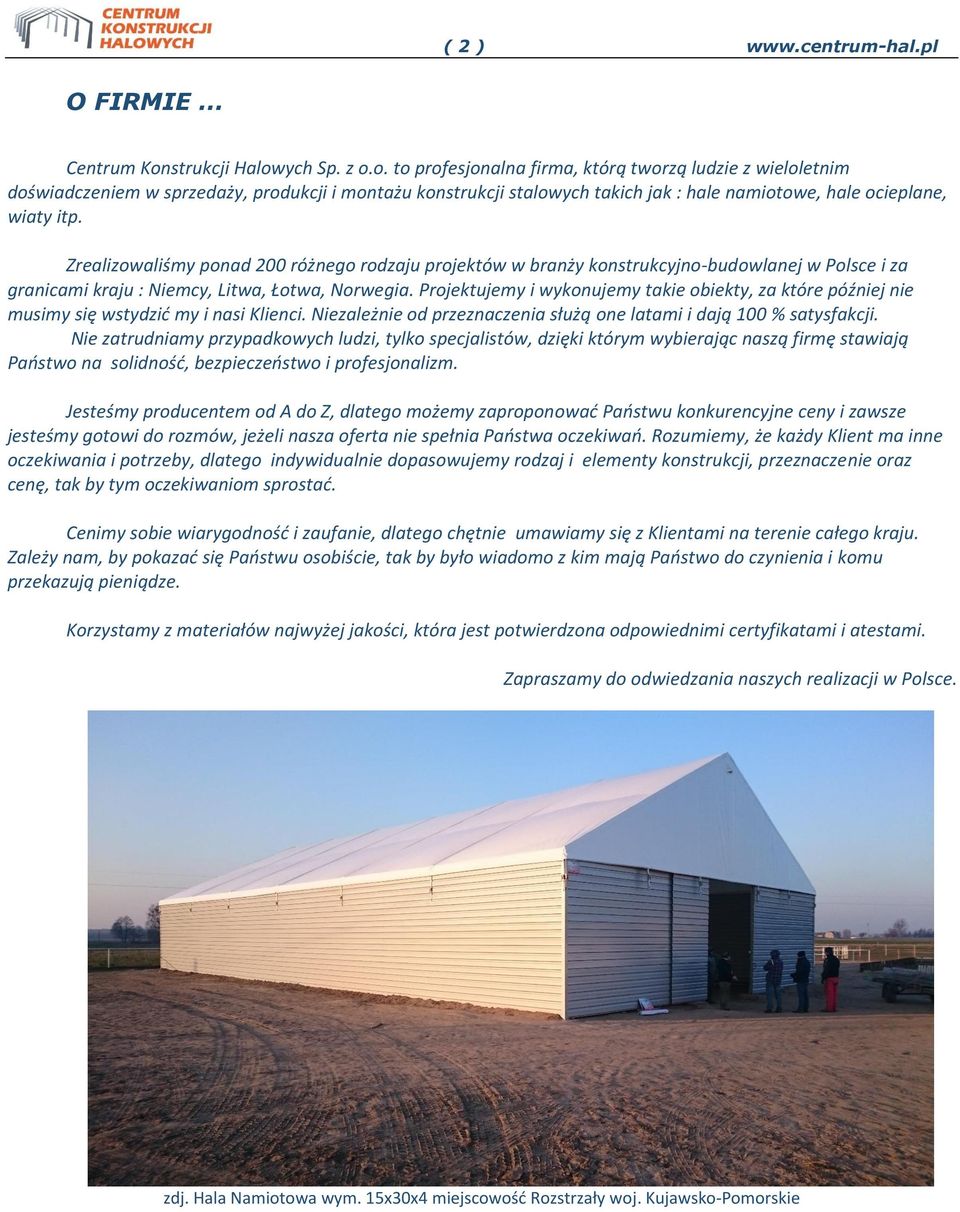

2 ( 2 ) O FIRMIE Centrum Konstrukcji Halowych Sp. z o.o. to profesjonalna firma, którą tworzą ludzie z wieloletnim doświadczeniem w sprzedaży, produkcji i montażu konstrukcji stalowych takich jak : hale namiotowe, hale ocieplane, wiaty itp. Zrealizowaliśmy ponad 200 różnego rodzaju projektów w branży konstrukcyjno-budowlanej w Polsce i za granicami kraju : Niemcy, Litwa, Łotwa, Norwegia. Projektujemy i wykonujemy takie obiekty, za które później nie musimy się wstydzić my i nasi Klienci. Niezależnie od przeznaczenia służą one latami i dają 100 % satysfakcji. Nie zatrudniamy przypadkowych ludzi, tylko specjalistów, dzięki którym wybierając naszą firmę stawiają Państwo na solidność, bezpieczeństwo i profesjonalizm. Jesteśmy producentem od A do Z, dlatego możemy zaproponować Państwu konkurencyjne ceny i zawsze jesteśmy gotowi do rozmów, jeżeli nasza oferta nie spełnia Państwa oczekiwań. Rozumiemy, że każdy Klient ma inne oczekiwania i potrzeby, dlatego indywidualnie dopasowujemy rodzaj i elementy konstrukcji, przeznaczenie oraz cenę, tak by tym oczekiwaniom sprostać. Cenimy sobie wiarygodność i zaufanie, dlatego chętnie umawiamy się z Klientami na terenie całego kraju. Zależy nam, by pokazać się Państwu osobiście, tak by było wiadomo z kim mają Państwo do czynienia i komu przekazują pieniądze. Korzystamy z materiałów najwyżej jakości, która jest potwierdzona odpowiednimi certyfikatami i atestami. Zapraszamy do odwiedzania naszych realizacji w Polsce. zdj. Hala Namiotowa wym. 15x30x4 miejscowość Rozstrzały woj. Kujawsko-Pomorskie

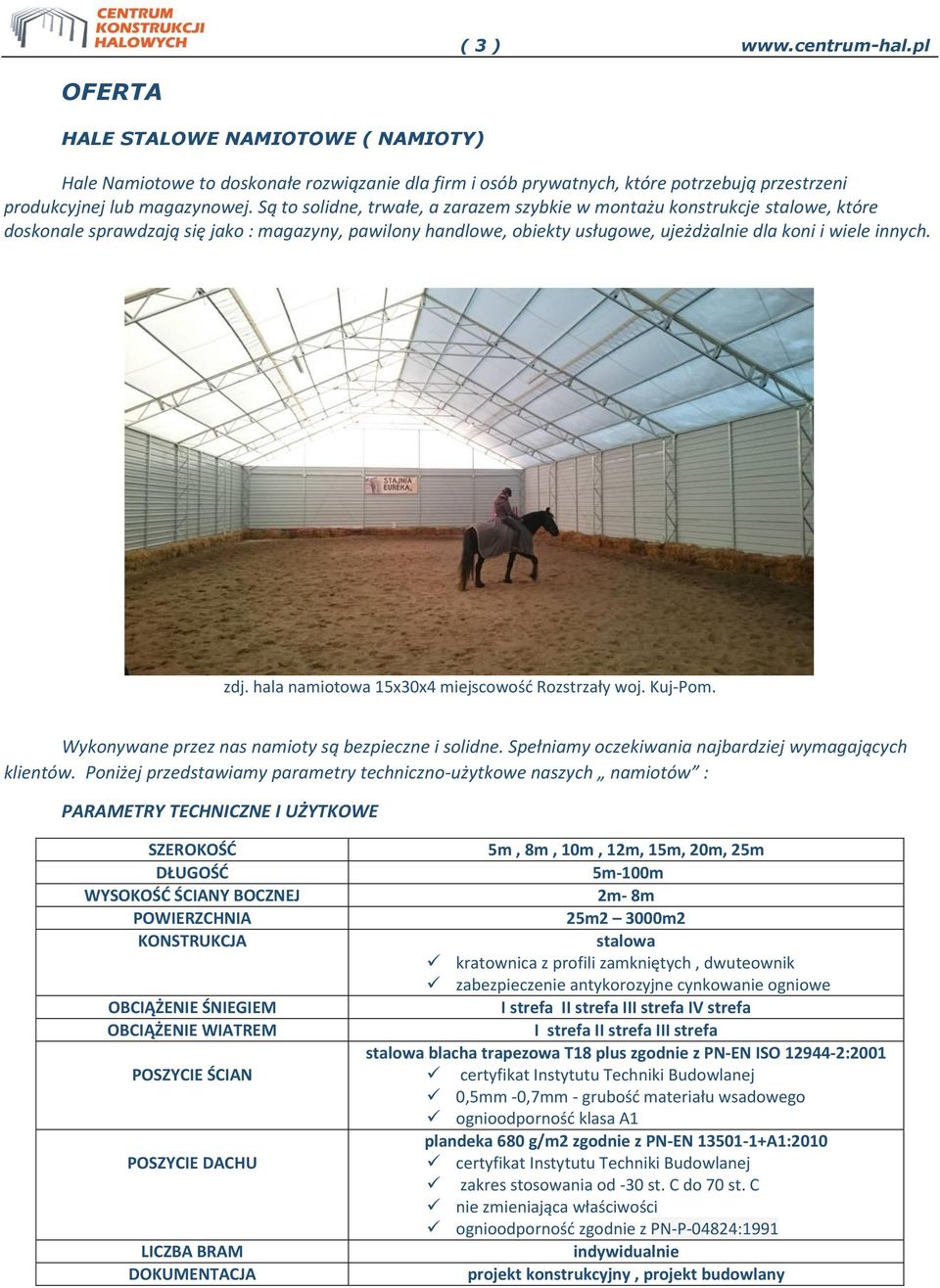

3 ( 3 ) OFERTA HALE STALOWE NAMIOTOWE ( NAMIOTY) Hale Namiotowe to doskonałe rozwiązanie dla firm i osób prywatnych, które potrzebują przestrzeni produkcyjnej lub magazynowej. Są to solidne, trwałe, a zarazem szybkie w montażu konstrukcje stalowe, które doskonale sprawdzają się jako : magazyny, pawilony handlowe, obiekty usługowe, ujeżdżalnie dla koni i wiele innych. zdj. hala namiotowa 15x30x4 miejscowość Rozstrzały woj. Kuj-Pom. Wykonywane przez nas namioty są bezpieczne i solidne. Spełniamy oczekiwania najbardziej wymagających klientów. Poniżej przedstawiamy parametry techniczno-użytkowe naszych namiotów : PARAMETRY TECHNICZNE I UŻYTKOWE SZEROKOŚĆ DŁUGOŚĆ WYSOKOŚĆ ŚCIANY BOCZNEJ POWIERZCHNIA KONSTRUKCJA OBCIĄŻENIE ŚNIEGIEM OBCIĄŻENIE WIATREM POSZYCIE ŚCIAN POSZYCIE DACHU LICZBA BRAM DOKUMENTACJA 5m, 8m, 10m, 12m, 15m, 20m, 25m 5m-100m 2m- 8m 25m2 3000m2 stalowa kratownica z profili zamkniętych, dwuteownik zabezpieczenie antykorozyjne cynkowanie ogniowe I strefa II strefa III strefa IV strefa I strefa II strefa III strefa stalowa blacha trapezowa T18 plus zgodnie z PN-EN ISO :2001 certyfikat Instytutu Techniki Budowlanej 0,5mm -0,7mm - grubość materiału wsadowego ognioodporność klasa A1 plandeka 680 g/m2 zgodnie z PN-EN A1:2010 certyfikat Instytutu Techniki Budowlanej zakres stosowania od -30 st. C do 70 st. C nie zmieniająca właściwości ognioodporność zgodnie z PN-P-04824:1991 indywidualnie projekt konstrukcyjny, projekt budowlany

4 ( 4 ) OFERTA HALE STALOWE OCIEPLANE Hale ocieplane są przeznaczone dla użytkowników, którym zależy na tym, by w hali panowała dodatnia temperatura. Ściany są pokryte płytą warstwową, natomiast dach plandeką podwójną pompowaną lub płytą warstwową dachową. zdj. hala ocieplana płyta warstwowa PUR 10 cm miejscowość Ostroróg woj. Wielkopolskie PARAMETRY TECHNICZNE I UŻYTKOWE SZEROKOŚĆ DŁUGOŚĆ WYSOKOŚĆ ŚCIANY BOCZNEJ POWIERZCHNIA KONSTRUKCJA OBCIĄŻENIE ŚNIEGIEM OBCIĄŻENIE WIATREM POSZYCIE ŚCIAN POSZYCIE DACHU LICZBA BRAM DOKUMENTACJA 5m, 8m, 10m, 12m, 15m, 20m, 25m 5m-100m 2m- 8m 25m2 3000m2 stalowa kratownica z profili zamkniętych, dwuteownik zabezpieczenie antykorozyjne cynkowanie ogniowe I strefa II strefa III strefa IV strefa I strefa II strefa III strefa płyta warstwowa (PUR) zgodnie z PN-EN :2001 certyfikat Instytutu Techniki Budowlanej 100 mm grubość ognioodporność klasa A1 plandeka podwójna pompowana 680 g/m2 zgodnie z PN-EN A1:2010 płyta warstwowa (PUR) zgodnie z PN-EN :2001 certyfikat Instytutu Techniki Budowlanej 100 mm grubość ognioodporność klasa A1 projekt budowlany

5 ( 5 ) ELEMENTY SKŁADOWE HALI KONSTRUKCJA konstrukcja hali jest podstawowym elementem, który wpływa na bezpieczeństwo, trwałość oraz cenę hali namiotowej. Elementy konstrukcji powinny być dobrane w taki sposób, by całość była trwała, solidna i bezpieczna, a zarazem korzystna cenowo z punktu widzenia inwestora. Nasi doradcy pomogą dobrać właściwe elementy konstrukcji z uwzględnieniem wszystkich istotnych czynników, które mają wpływ na parametry techniczne i użytkowe hali. POSZYCIE materiały poszycia stanowią zewnętrzną obudowę konstrukcji i stanowią barierę ochronną przed czynnikami zewnętrznymi. Ważne jest, aby posiadały atesty i certyfikaty, które świadczą o jakości i bezpieczeństwie. Powinny charakteryzować się wysoką ognioodpornością, wodoodpornością oraz wytrzymałością mechaniczną. Materiały poszycia możemy podzielić na : ścienne ( blacha trapezowa, płyta warstwowa ) dachowe ( plandeka PVC, blacha trapezowa, płyta warstwowa ) To jakich materiałów użyjemy będzie miało wpływ na wartości użytkowe oraz przeznaczenie hali. Materiały poszycia możemy podzielić również ze względu na właściwości techniczno- użytkowe w sposób następujący : BLACHA TRAPEZOWA idealnie sprawdza nam się jako obudowa ścian. Jest wytrzymała na uszkodzenia mechaniczne, posiada wieloletnią żywotność i jest materiałem łatwym w obróbce oraz wymienialnym w poszczególnych elementach. Nadaje się do stosowania na dach i ściany. Dobra blacha dodaje konstrukcji dodatkowego wzmocnienia.

6 ( 6 ) PLANDEKA PVC materiał stosowany w większości jako poszycie dachu konstrukcji. Te stosowane przez nas posiadają bardzo dobre właściwości ognioodporne. Biała plandeka ma bardzo wysoką przepuszczalność światła, dlatego nie ma potrzeby stosowania dodatkowych świetlików. Stosowanie na ściany mimo wszystko odradzamy, gdyż może ulec łatwemu uszkodzenia podczas użytkowania hali. Plandeki mogą być również zastosowane przy halach ocieplanych. Stosujemy wtedy plandekę podwójną, w którą pompowane jest powietrze pod ciśnieniem od 1 do 3 milibarów, czyli wyższe niż bieżące ciśnienie atmosferyczne. Rozwiązanie takie ma kilka zalet. : 1. Poduszki powietrzne powstałe po napompowaniu dachu tworzą dosyć dobrą izolację termiczną ( w zimę jak i w lato), co przy zastosowaniu płyty warstwowej na ścianach jest uzupełnieniem izolacji całej hali. 2. Rozwiązanie takie eliminuje proces skraplania się pary wodnej na dachu wewnątrz hali, przy zmianach temperatury przy pojedynczej plandece niestety zjawisko jest dosyć uciążliwe, szczególnie przy składowaniu towarów wrażliwych na wilgoć. 3. Kształt poduszek i sposób w jaki pracuje taka nadmuchana plandeka w połączeniu z dużym kątem spadku dachu ( 25 stopni ), praktycznie eliminuje możliwość zbierania się dużych ilości śniegu na dachu, co przy dużych opadach śniegu ogranicza potrzebę odśnieżania dachu. 4. Koszty eksploatacji w pełni sprawnego termo-dachu wynoszą kilka złotych miesięcznie. Pompa jest urządzeniem o małej mocy i uruchamia się kilka w razy w miesiącu w celu wyrównania ciśnienia. PŁYTA WARSTWOWA płyty warstwowe to materiał charakteryzujący się bardzo dobrą izolacyjnością. Są łatwe i szybkie w montażu oraz doskonale sprawdzają się jako poszycie dla obiektów, gdzie powinna panować dodatnia temperatura. Obiekty obudowane płytami posiadają bardzo wysokie wartości użytkowe oraz wyglądają efektowanie. Płyty możemy podzielić ze względu na wypełnienie ( rdzeń ), grubość oraz przeznaczenie : dach, ściany.

7 Poniżej tabele pokazujące obrazujące ceny i właściwości płyt warstwowych : ( 7 )

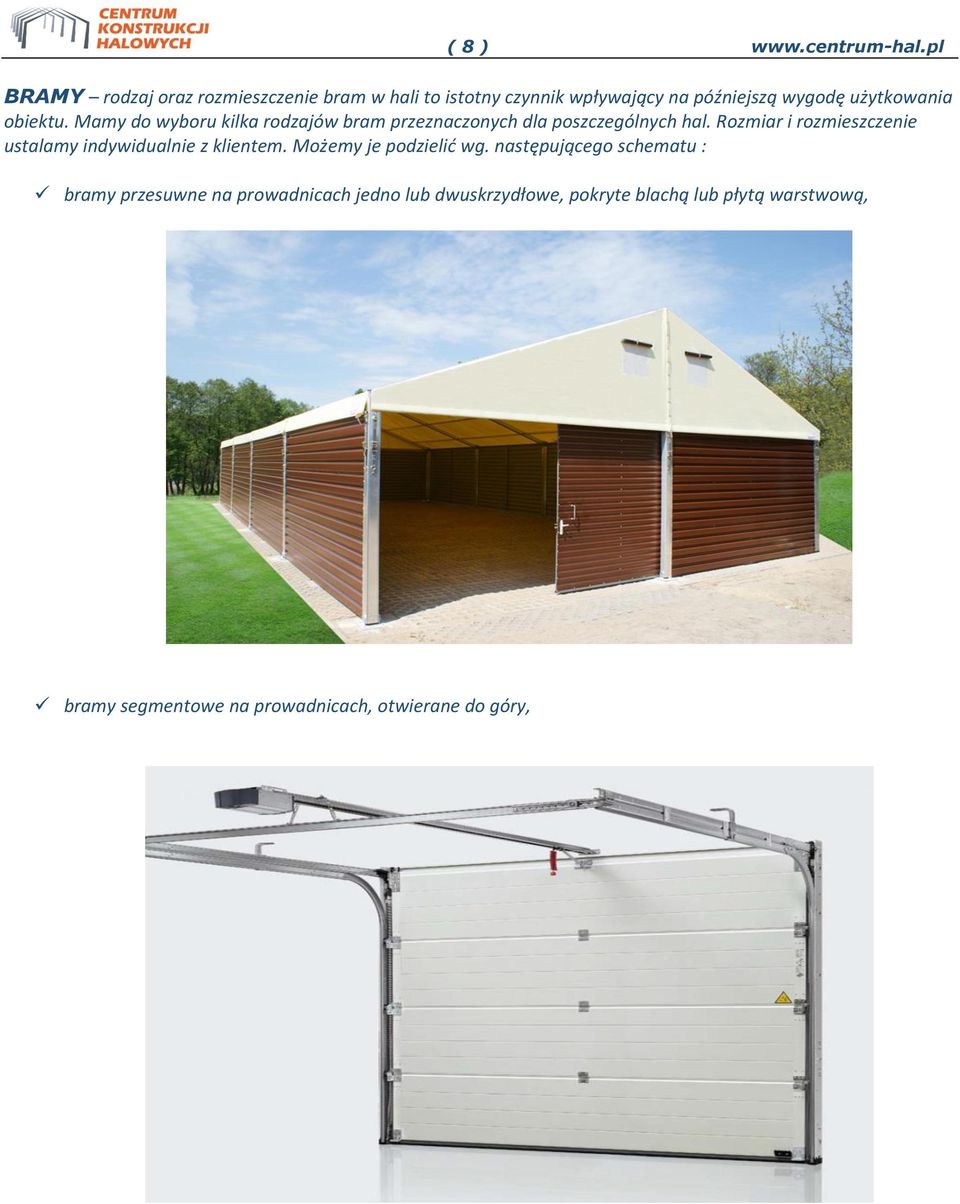

8 ( 8 ) BRAMY rodzaj oraz rozmieszczenie bram w hali to istotny czynnik wpływający na późniejszą wygodę użytkowania obiektu. Mamy do wyboru kilka rodzajów bram przeznaczonych dla poszczególnych hal. Rozmiar i rozmieszczenie ustalamy indywidualnie z klientem. Możemy je podzielić wg. następującego schematu : bramy przesuwne na prowadnicach jedno lub dwuskrzydłowe, pokryte blachą lub płytą warstwową, bramy segmentowe na prowadnicach, otwierane do góry,

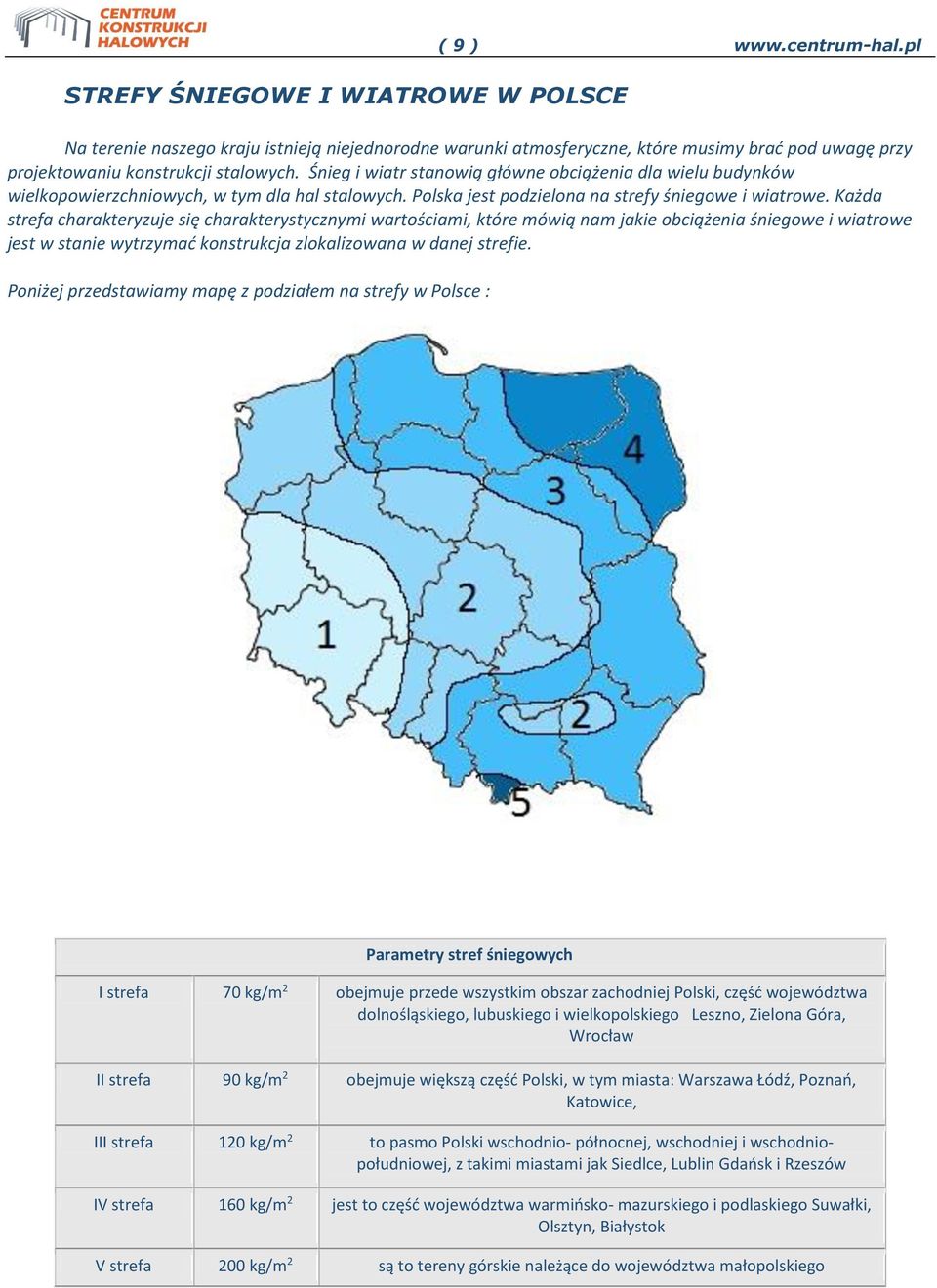

9 STREFY ŚNIEGOWE I WIATROWE W POLSCE ( 9 ) Na terenie naszego kraju istnieją niejednorodne warunki atmosferyczne, które musimy brać pod uwagę przy projektowaniu konstrukcji stalowych. Śnieg i wiatr stanowią główne obciążenia dla wielu budynków wielkopowierzchniowych, w tym dla hal stalowych. Polska jest podzielona na strefy śniegowe i wiatrowe. Każda strefa charakteryzuje się charakterystycznymi wartościami, które mówią nam jakie obciążenia śniegowe i wiatrowe jest w stanie wytrzymać konstrukcja zlokalizowana w danej strefie. Poniżej przedstawiamy mapę z podziałem na strefy w Polsce : Parametry stref śniegowych I strefa 70 kg/m 2 obejmuje przede wszystkim obszar zachodniej Polski, część województwa dolnośląskiego, lubuskiego i wielkopolskiego Leszno, Zielona Góra, Wrocław II strefa 90 kg/m 2 obejmuje większą część Polski, w tym miasta: Warszawa Łódź, Poznań, Katowice, III strefa 120 kg/m 2 to pasmo Polski wschodnio- północnej, wschodniej i wschodniopołudniowej, z takimi miastami jak Siedlce, Lublin Gdańsk i Rzeszów IV strefa 160 kg/m 2 jest to część województwa warmińsko- mazurskiego i podlaskiego Suwałki, Olsztyn, Białystok V strefa 200 kg/m 2 są to tereny górskie należące do województwa małopolskiego

10 ( 10 ) I strefa II strefa III strefa Parametry stref wiatrowych 79 km/h 93 km/h 108 km/h Jeżeli w planach jest postawienie obiektu na zasadzie stałego pozwolenia na budowę, wówczas należy mieć świadomość, że hala musi spełniać warunki przewidziane w normach dla danej lokalizacji. Alternatywą jest postawienie hali tymczasowej o konstrukcji lekkiej. Zalegalizować ją można na zasadzie 120- dniowego zgłoszenia. Jest to rozwiązanie szczególnie korzystne dla hal namiotowych. Podjęta decyzja powinna być przemyślana. W tej kwestii doradztwem służą nasi przedstawiciele oraz projektanci. CENTRUM KONSTRUKCJI HALOWYCH SP. Z O.O. ul. Armii Krajowej 11, Siedlce NIP : kom kom info@centrum-hal.pl
