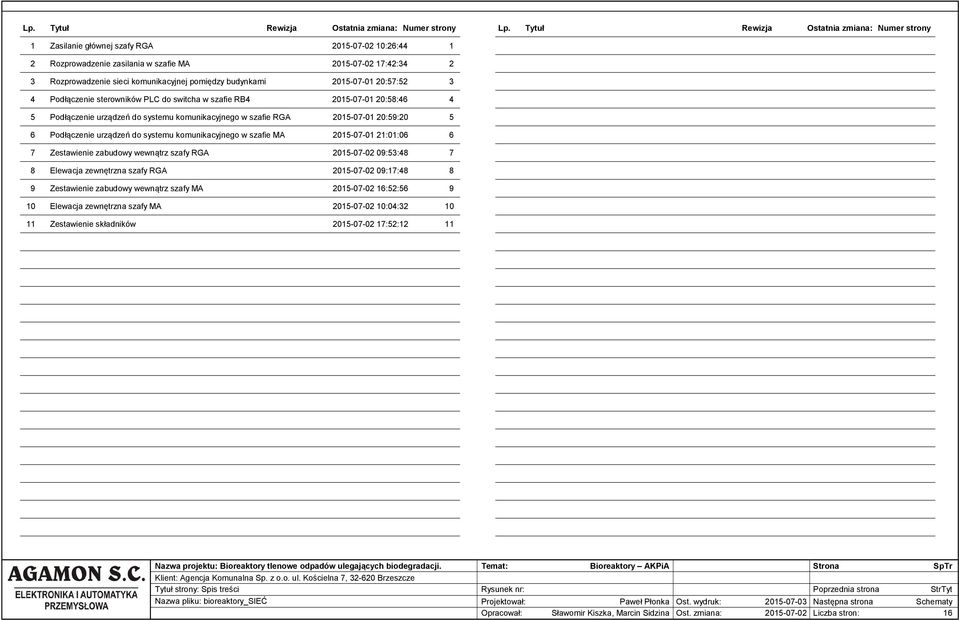

1 Lp. Tytuł Rewizja Ostatnia zmiana: Numer strony Lp. Tytuł Rewizja Ostatnia zmiana: Numer strony 1 2 Zasilanie głównej szafy RGA :26:44 1 Rozprowadzenie zasilania w szafie MA :42: Rozprowadzenie sieci komunikacyjnej pomiędzy budynkami :57: Podłączenie sterowników PLC do switcha w szafie RB :58: Podłączenie urządzeń do systemu komunikacyjnego w szafie RGA :59: Podłączenie urządzeń do systemu komunikacyjnego w szafie MA :01: Zestawienie zabudowy wewnątrz szafy RGA :53: Elewacja zewnętrzna szafy RGA :17: Zestawienie zabudowy wewnątrz szafy MA :52: Elewacja zewnętrzna szafy MA :04: Zestawienie składników :52:12 11 SpTr Tytuł strony: Spis treści StrTyt Schematy

2 Schematy

3 1 Tytuł strony: Zasilanie głównej szafy RGA S_RGA_ Schematy 2

4 2 Tytuł strony: Rozprowadzenie zasilania w szafie MA S_MA_ Widoki

5 Widoki

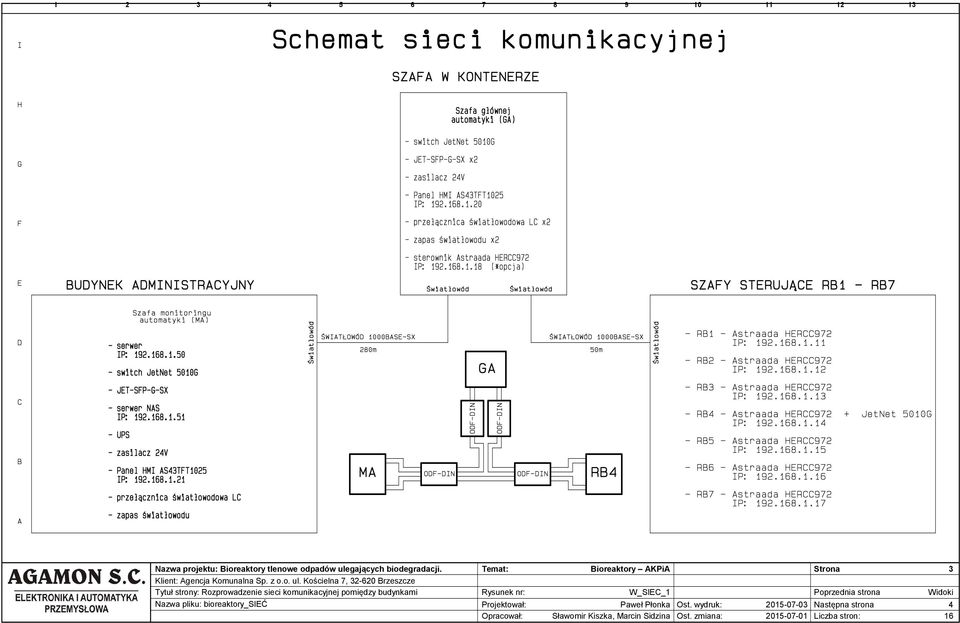

6 3 Tytuł strony: Rozprowadzenie sieci komunikacyjnej pomiędzy budynkami W_SIEC_ Widoki 4

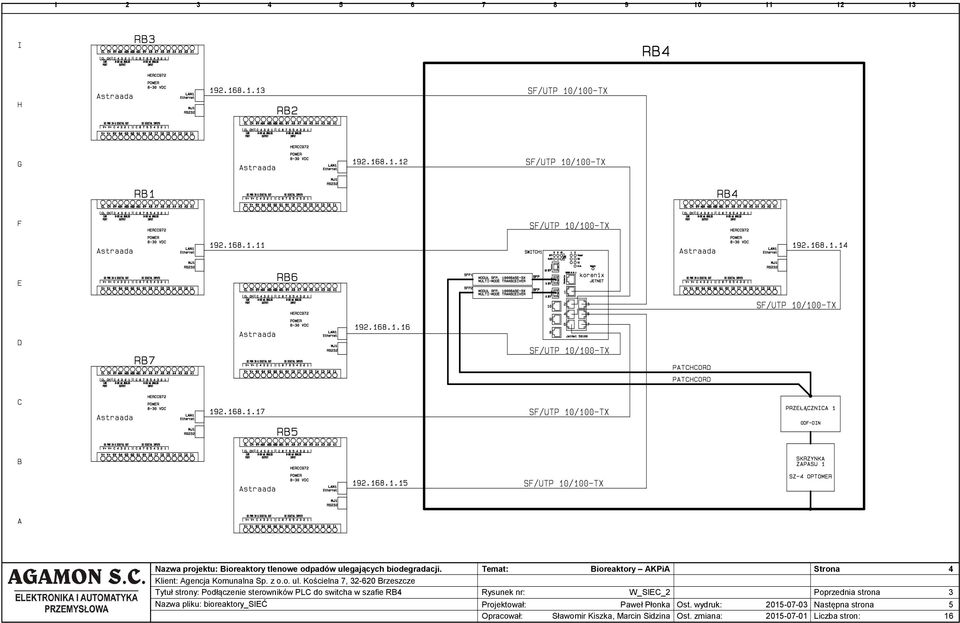

7 4 Tytuł strony: Podłączenie sterowników PLC do switcha w szafie RB4 W_SIEC_

8 5 Tytuł strony: Podłączenie urządzeń do systemu komunikacyjnego w szafie RGA W_SIEC_

9 6 Tytuł strony: Podłączenie urządzeń do systemu komunikacyjnego w szafie MA W_SIEC_

10 7 Tytuł strony: Zestawienie zabudowy wewnątrz szafy RGA W_RGA_

11 8 Tytuł strony: Elewacja zewnętrzna szafy RGA W_RGA_6 7 9

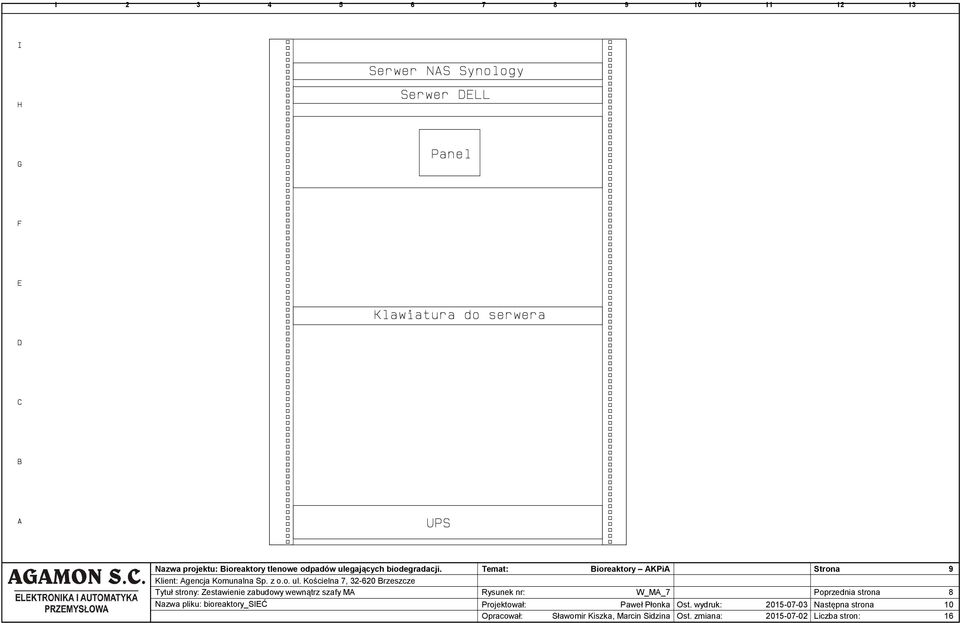

12 9 Tytuł strony: Zestawienie zabudowy wewnątrz szafy MA W_MA_

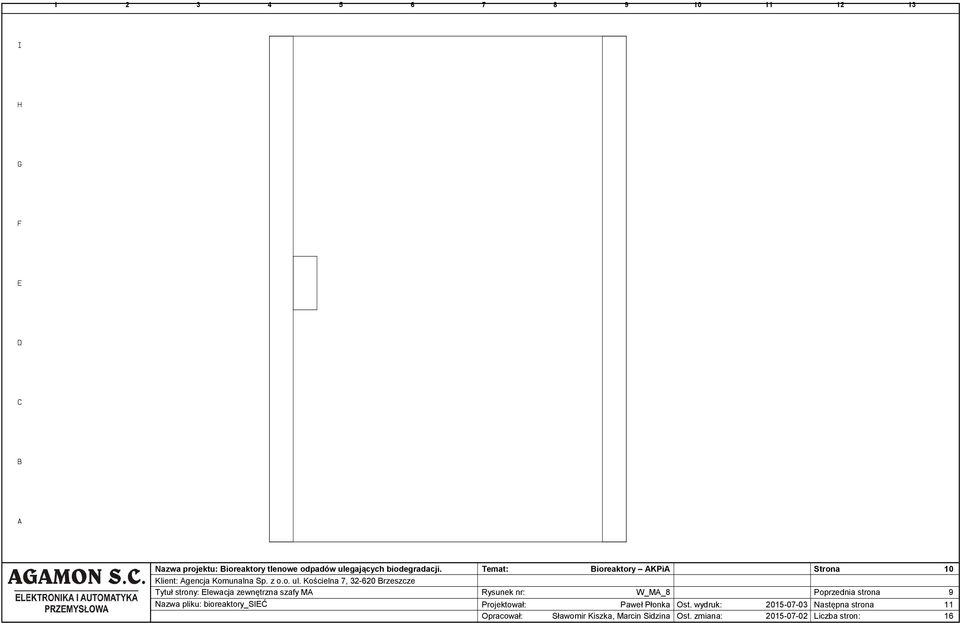

13 10 Tytuł strony: Elewacja zewnętrzna szafy MA W_MA_

14 Lp. Nazwa Nr artykułu Typ Producent Opis Położenie 1 DELL SERWER ABEAN-RS33693 RSDELR320V20003 DELL Dell SERWER R320 E5-2420v2 8GB 2x1TB H310 DVDRW /2.7 2 DYSK1 SERWER DELL WD10PURX WD10PURX 1TB 64MB SATAIII Western Digital Dysk Western Digital Purple WD10PURX 1TB 64MB SATAIII /2.7 3 DYSK1 SERWER NAS WD10PURX WD10PURX 1TB 64MB SATAIII Western Digital Dysk Western Digital Purple WD10PURX 1TB 64MB SATAIII / DYSK2 SERWER DELL WD10PURX WD10PURX 1TB 64MB SATAIII Western Digital Dysk Western Digital Purple WD10PURX 1TB 64MB SATAIII /2.7 5 DYSK2 SERWER NAS WD10PURX WD10PURX 1TB 64MB SATAIII Western Digital Dysk Western Digital Purple WD10PURX 1TB 64MB SATAIII / F1 6A C60N-B6/1 SCHNEIDER ELECTRIC Wyłącznik nadprądowy bezzwłoczny 1P 230/400V 6A 'B' (6kA) /1.3 7 F2 4A C60N-B4/1 SCHNEIDER ELECTRIC Wyłącznik nadprądowy bezzwłoczny 1P 230/400V 4A 'B' (6kA) /1.3 8 F3 4A C60N-B4/1 SCHNEIDER ELECTRIC Wyłącznik nadprądowy bezzwłoczny 1P 230/400V 4A 'B' (6kA) /1.5 9 F4 2A C60N-B2/1 SCHNEIDER ELECTRIC Wyłącznik nadprądowy bezzwłoczny 1P 230/400V 2A 'B' (6kA) / F5 4A C60N-B4/1 SCHNEIDER ELECTRIC Wyłącznik nadprądowy bezzwłoczny 1P 230/400V 4A 'B' (6kA) / F6 4A C60N-B4/1 SCHNEIDER ELECTRIC Wyłącznik nadprądowy bezzwłoczny 1P 230/400V 4A 'B' (6kA) / F DG M TNS 275 DEHN DEHNguard M TNS 275 ogranicznik przepięć TNS, modułowy / KONSOLA DS-72001US DS-72001US Digitus Digitus Konsola z ekranem 43,2cm (17") TFT, klawiaturą oraz touchpadem / OPCJA Sterownik PLC / PANEL OPERATORSKI 1 AS43TFT1025 AS43TFT1025 Dotykowy panel operatorski o przekątnej 10.4", matryca TFT /1.11 PANEL OPERATORSKI 2 AS43TFT1025 AS43TFT1025 Dotykowy panel operatorski o przekątnej 10.4", matryca TFT / PROGRAM ANTYWIRUSOWY antywirus antywirus Program antywirusowy - licencja na 3 lata / PRZEŁĄCZNICA 1 ODFDIN ODF-DIN Przełącznica przemysłowa ODF-DIN / PRZEŁĄCZNICA 2 ODFDIN ODF-DIN Przełącznica przemysłowa ODF-DIN / PRZEŁĄCZNICA 3 ODFDIN ODF-DIN Przełącznica przemysłowa ODF-DIN / PRZEŁĄCZNICA 4 ODFDIN ODF-DIN Przełącznica przemysłowa ODF-DIN / PUSZKA DD2 S-BOX 5-P-TH S-BOX Puszka S-BOX 5-P-TH 240x190x90 z szyną montażową pokrywa / PŁYTA MONTAŻOWA plyta Płyta montażowa pod panel / RB1 Sterownik PLC / RB2 Sterownik PLC / RB3 Sterownik PLC / RB4 Sterownik PLC / RB5 Sterownik PLC / Tytuł strony: Zestawienie składników
