1 1 WIELOBRANŻOWA PRACOWNIA PROJEKTOWA INŻ.WŁODZIMIERZ MELZACKI, GDYNIA UL.POMORSKA 46A/13 T.S , T.M rodzaj opracowania: /branża/ temat opracowania: lokalizacja: inwestor: PROJEKT WYKONAWCZY /ELEKTRYCZNA/ -Przebudowa drogi w zakresie oświetlenia w granicach pasa drogowego ulicy Rdestowej w Gdyni -Wykonanie przyłączy do szafek oświetleniowych i oświetlenia ulic; Szafranowa,Kameliowa, Sojowa,Lukrecjowa działki nr nr 9/13,9/7 km CH2 131/1,129/5,128/3 km KL14 50/3 km WK34 57/1,54/2,51/3,47/4,45/5,232/5,231/5,222/1, 1/5 km WK32 218/5,219/5 km WK31 66/1,80/1,161/1,97/1 km WK30 498/16,84/16,336/4,338/4,411/4 km WK29 GMINA MIASTA GDYNI Aleja Marszałka Piłsudskiego 52/ Gdynia autor: inż.włodzimierz Melzacki upr. nr GT-III-630/788/77 sprawdził: inż.sławomir Melzacki upr. nr POM/0012/POOE/10 Gdynia,listopad 2012 r.

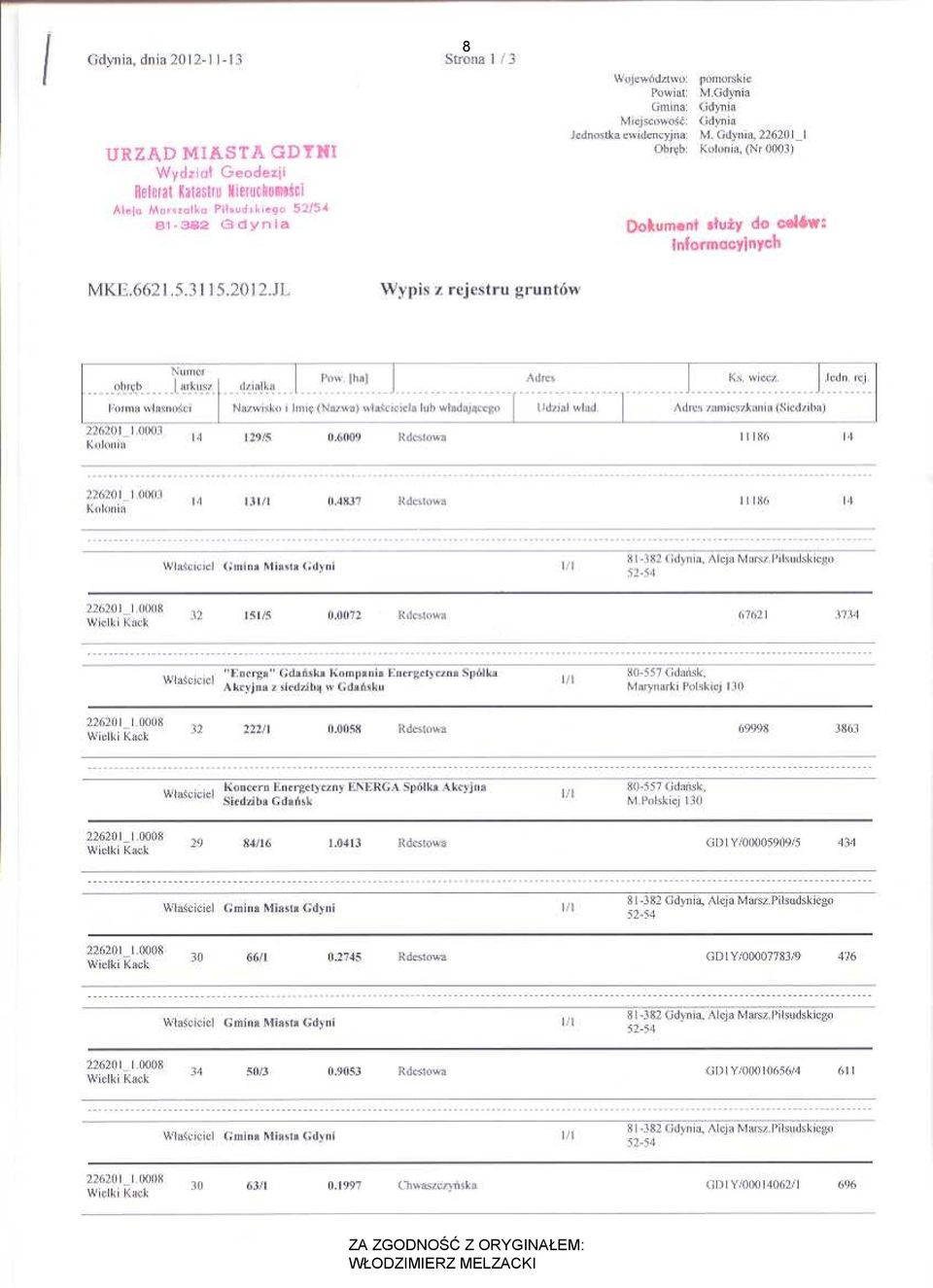

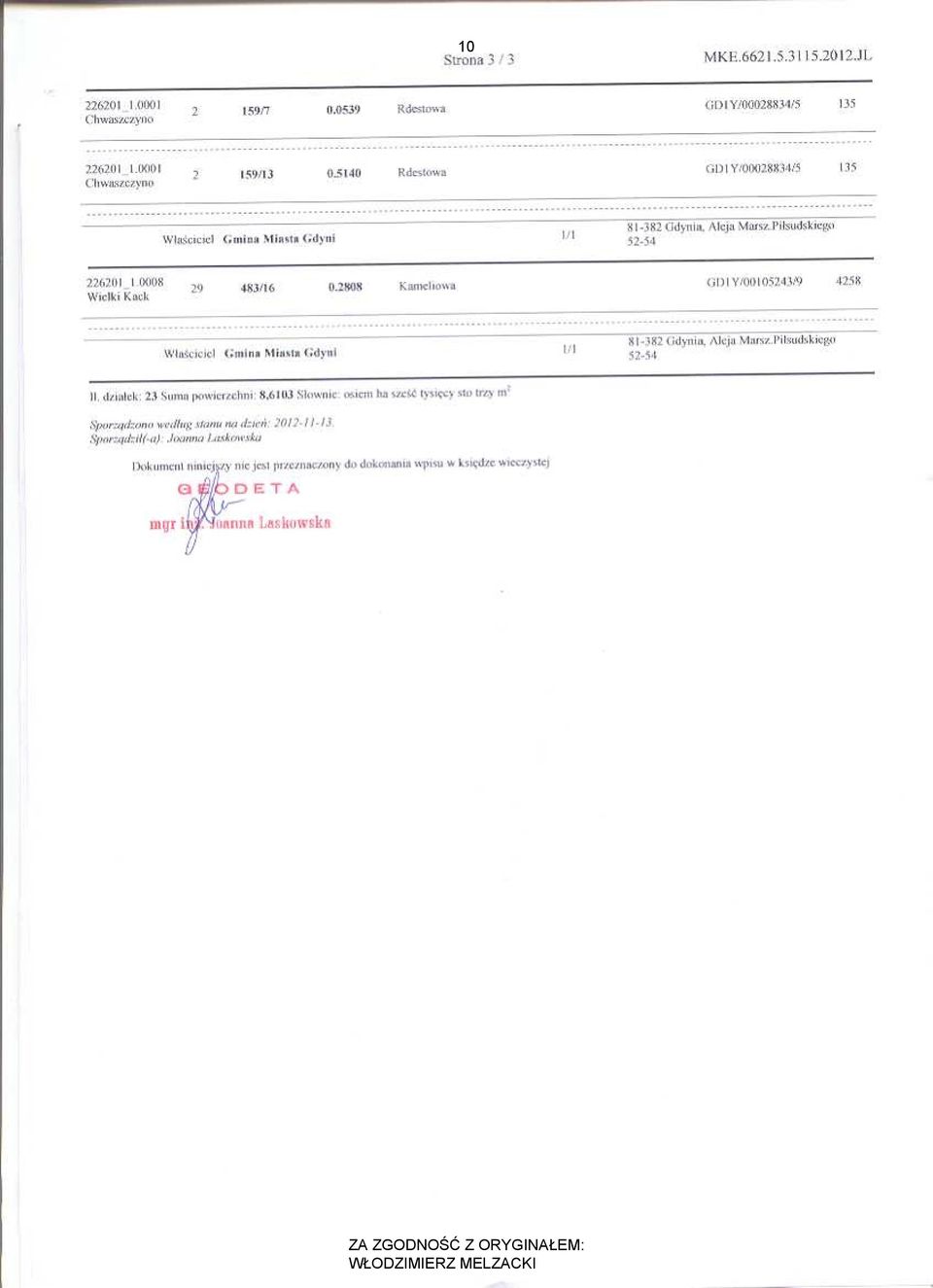

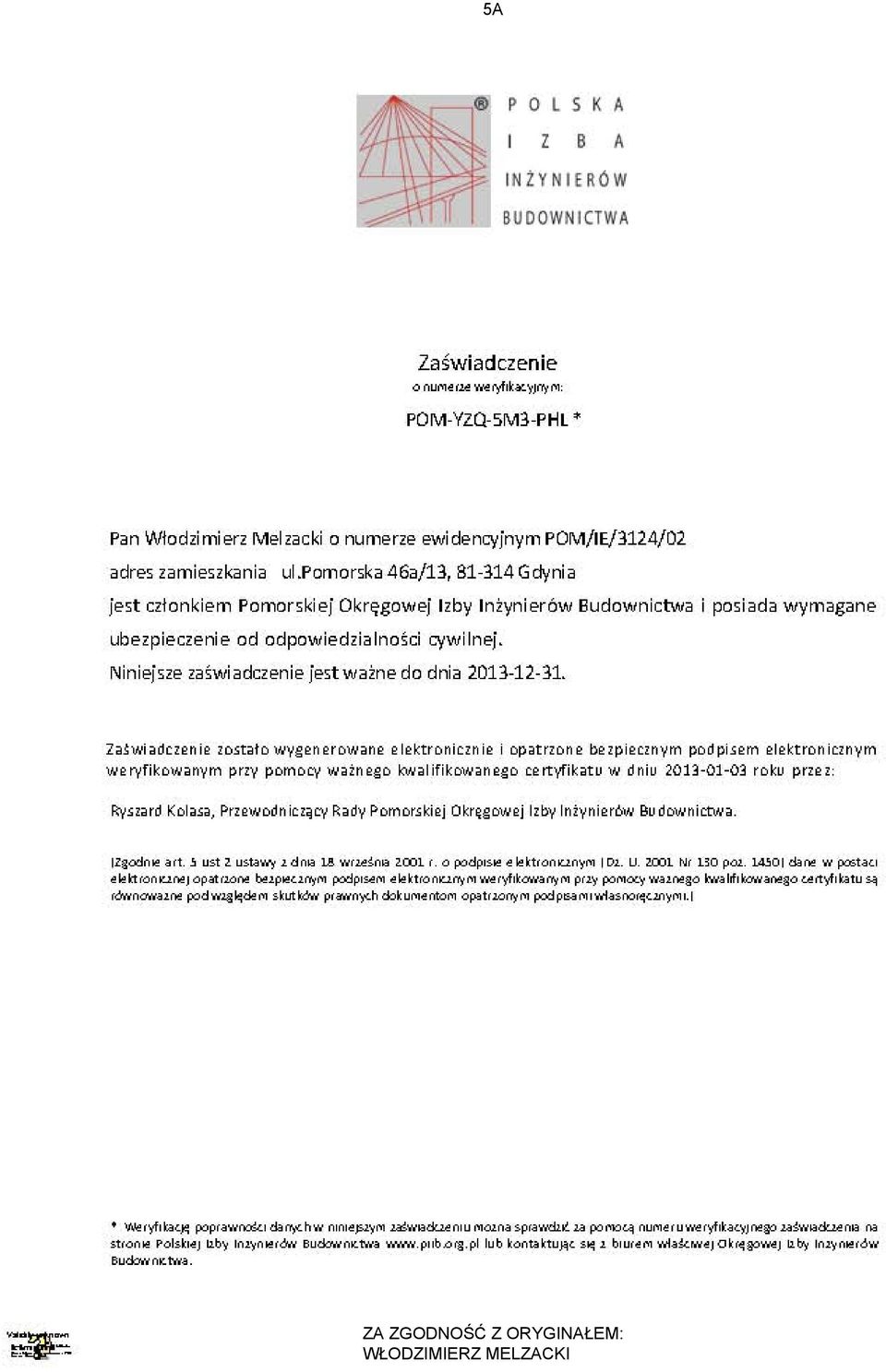

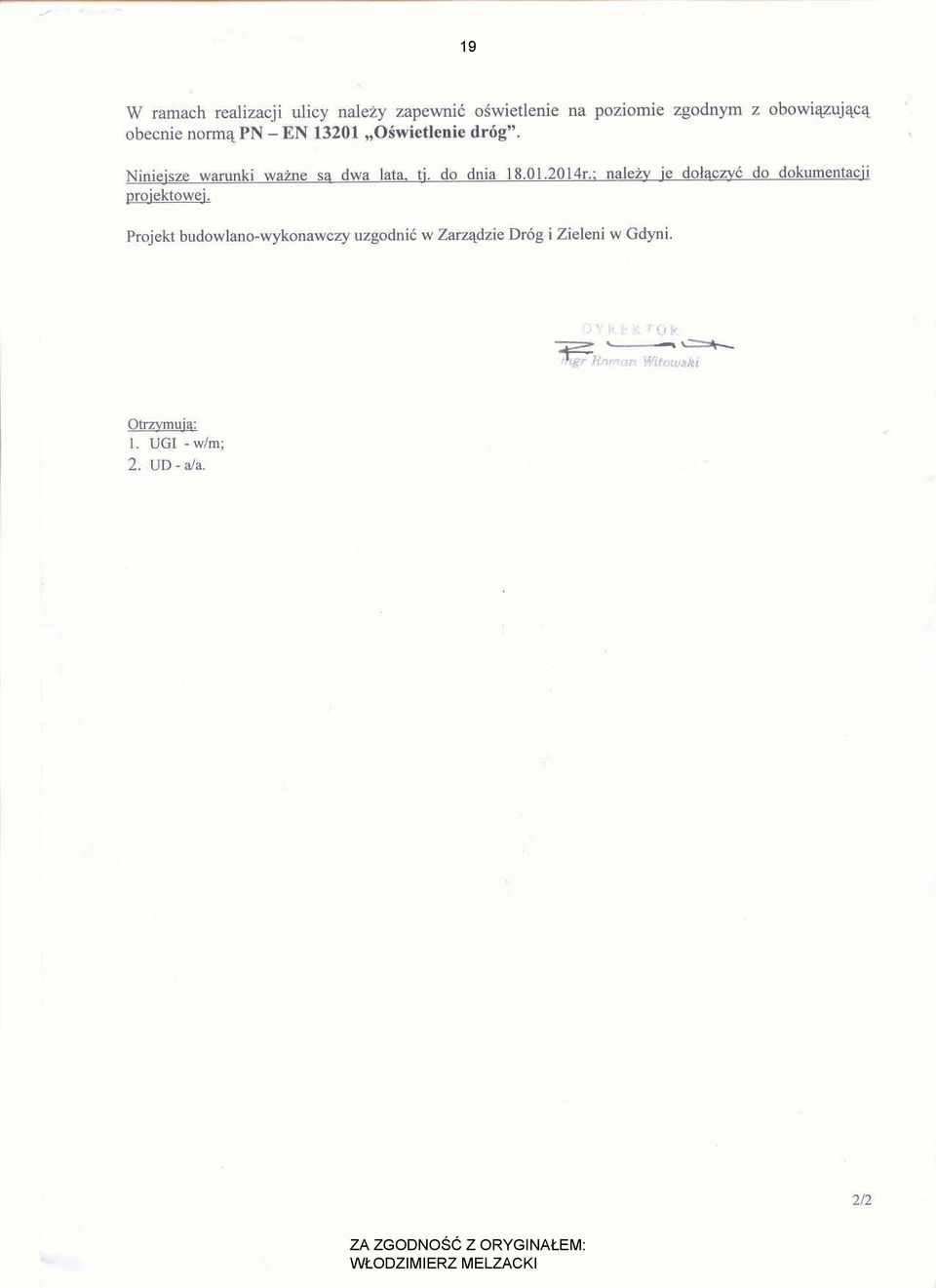

2 2 ZAWARTOŚĆ OPRACOWANIA -oświadczenie autorów -uprawnienia i zaświadczenia z Izby -wypis i wyrys z ewidencji gruntów -warunki przyłączenia ENERGI Operator SA -warunki budowy oświetlenia ZDiZ w Gdyni -warunki budowy oświetlenia Przedsiębiorstwa Komunikacji Trolejbusowej sp. z o.o. w Gdyni -notatka służbowa ws ustalenia własności oświetlenia -opis techniczny -informacja dotycząca BIOZ -obliczenia oświetlenia -obliczenia doboru przewodów tabela T-1,T-2 -zestawienie montażowe oświetlenia -zestawienie skrzyżowań -normatywne odległości kabli od urządzeń podziemnych -rzut poziomy skrzyżowania z linią 110kV -pomiar geodezyjny syt. wys. zawieszenia przewodów 110kV i słupów oświetleniowych -Wyniki obliczeń.program KWPLE TB wzór EO Sopot -schemat sterowania oświetlenia -uzgodnienia lokalizacyjne i branżowe Zespół Uzgadniania Dokumentacji Zarząd Dróg i Zieleni w Gdyni PKT sp. z o.o. w Gdyni Przedsiębiorstwo Wodociągów i Kanalizacji ENERGA Operator SA Oddział w Gdańsku ENERGA Zakład Oświetlenia Sp. z o.o Telekomunikacja Polska SA Pomorska Spółka Gazownictwa Centrum Wsparcia Teleinformatycznego i Dowodzenia Marynarki Wojennej Młodzieżowa Spółdzielnia Mieszkaniowa w Gdyni Spółdzielnia Mieszkaniowa Na Wzgórzu -sytuacja zestawienie rysunków rys Nr 1 -plan oświetlenia rys. Nr 2:9 -schemat ideowy zasilania oświetlenia rys. Nr 10

3 3 Gdynia listopad 2012r. OŚWIADCZENIE Oświadczam, że Projekt Budowlany i Wykonawczy : temat opracowania: -Przebudowa drogi w zakresie oświetlenia w granicach pasa drogowego ulicy Rdestowej w Gdyni -Wykonanie przyłączy do szafek oświetleniowych i oświetlenia ulic;szafranowa,kameliowa, Sojowa, Lukrecjowa lokalizacja: inwestor: działki nr nr 9/13,9/7 km CH2 131/1,129/5,128/3 km KL14 50/3 km WK34 57/1,54/2,51/3,47/4,45/5,232/5,231/5,222/1, 1/5 km WK32 218/5,219/5 km WK31 66/1,80/1,161/1,97/1 km WK30 498/16,84/16,336/4,338/4,411/4 km WK29 GMINA MIASTA GDYNI Aleja Marszałka Piłsudskiego 52/ Gdynia opracowany został zgodnie z ; -uzyskanymi warunkami technicznymi,uzgodnieniami, zasadami wiedzy technicznej, obowiązującymi normami i przepisami -Rozporządzeniem Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego Przedmiot umowy jest wykonany zgodnie z ustawą Prawo Zamówień Publicznych (w szczególności z art.29-34)oraz aktami wykonawczymi do ustawy. autor: inż.włodzimierz Melzacki upr. nr GT-III-630/788/77 sprawdził: inż.sławomir Melzacki upr. nr POM/0012/POOE/10 kosztorysant: technik Andrzej Brzozowski

4 4 ZA ZGODNOŚĆ Z ORYGINAŁEM: WŁODZIMIERZ MELZACKI

6 5A ZA ZGODNOŚĆ Z ORYGINAŁEM: WŁODZIMIERZ MELZACKI

8 7 ZA ZGODNOŚĆ Z ORYGINAŁEM : WŁODZIMIERZ MELZACKI

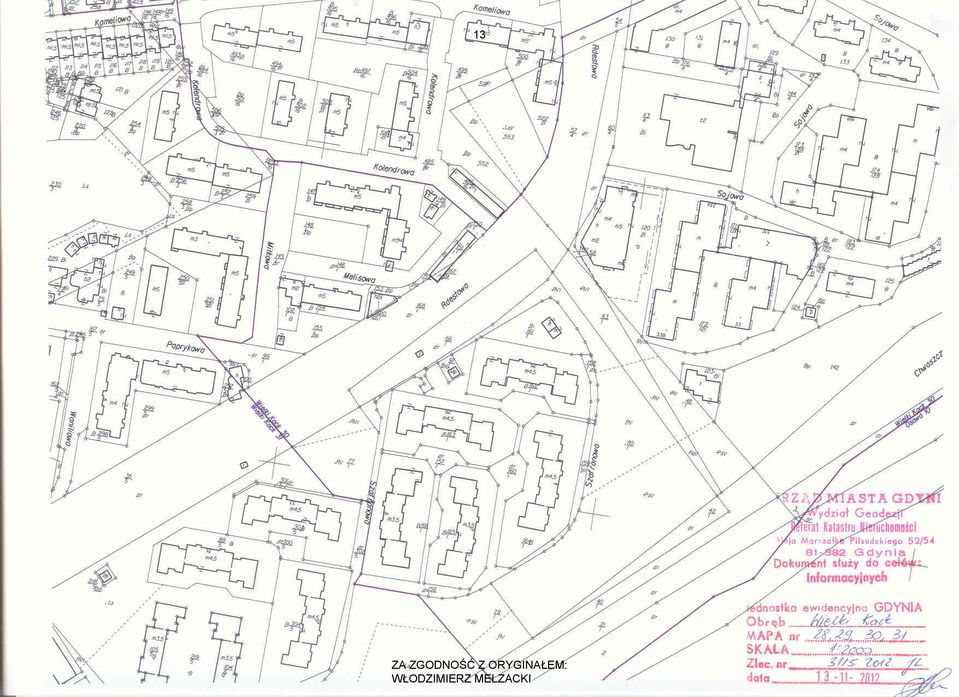

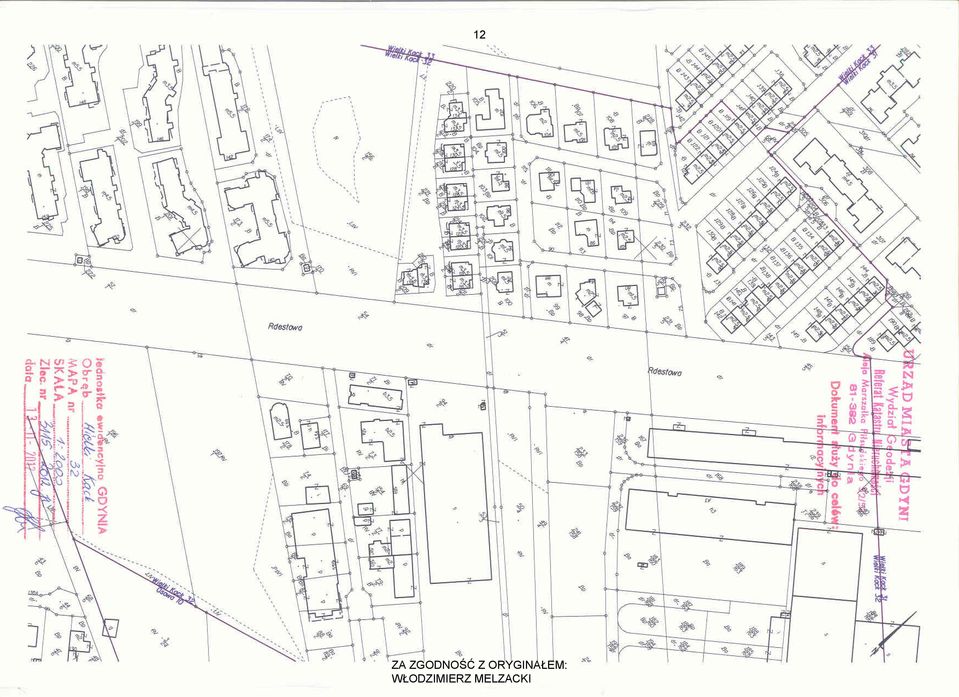

16 ZA ZGODNOŚĆ Z ORYGINAŁEM: WŁODZIMIERZ MELZACKI

25 24 OPIS TECHNICZNY 1.Uwagi ogólne. 1.1.Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy p.n. Przebudowa drogi w zakresie oświetlenia w granicach pasa drogowego ulicy Rdestowej w Gdyni.-Wykonanie przyłączy do szafek oświetleniowych i oświetlenia ulic; Szafranowa,Kameliowa, Sojowa, Lukrecjowa.Oświetlenie będzie znajdować się w eksploatacji Zarządu Dróg i Zieleni w Gdyni.Celem przebudowy jest uzupełnienie oświetlenia na całym odcinku ul.rdestowej oraz włączenie go w system zasilania i sterowania miejskiej sieci oświetlenia ulic 1.2.Podstawa opracowania. -mapa dla celów projektowych skala 1:500 -warunki techniczne przyłączenia do sieci ENERGI -warunki techniczne przebudowy oświetlenia ENERGI Oświetlenie -warunki budowy oświetlenia ZDiZ w Gdyni -warunki techniczne budowy oświetlenia PKT w Gdyni -notatka służbowa ws ustalenia własności oświetlenia -uzgodnienia branżowe i lokalizacyjne gestorów sieci i terenu -Raport techniczny PKN-CEN/TR Oświetlenie dróg Część 1 Wybór klas oświetlenia -Polska Norma PN-EN Oświetlenie dróg Część 2 Wymagania oświetleniowe -Polska Norma PN-EN Oświetlenie dróg Część 3 Obliczenia parametrów oświetleniowych -Polska Norma PN-EN Oświetlenie dróg Część 4 Metody pomiarów parametrów oświetlenia 1.3.Warunki własnościowe lokalizacji lokalizacja urządzeń projektowanego oświetlenia na działkach nr nr: 9/13,9/7 km CH2 131/1,129/5,128/3 km KL14 50/3 km WK34 57/1,54/2,51/3,47/4,45/5,232/5,231/5 km WK32 219/5 km WK31 66/1,80/1 km WK30 84/16,336/4,411/4 km WK29 własność; Gmina Miasta Gdyni

26 25 222/1,1/5 km WK32 97/1 km WK30,218/5km WK31 własność; ENERGA Operator 161/1 km WK30,338/4 WK29 własność; Młodzieżowa Spółdzielnia Mieszkaniowa w Gdyni 498/16 WK29 własność; Spółdzielnia Mieszkaniowa Na Wzgórzu w Gdyni 2.Istniejące oświetlenie w rejonie opracowania. Ul.Rdestowa na odcinku od ul.nowowiczlińskiej do Szafranowej posiada oświetlenie uliczne zainstalowane na słupach trakcji trolejbusowej PKT. Od ul.szafranowej w kierunku ul.chwaszczyńskiej na odcinku ok. 400m oświetlenie jest zainstalowane na co drugim i co trzecim słupie a dalej ulica jest pozbawiona oświetlenia całkowicie.słupy trakcyjne typu E- 12/12 są w wykonaniu umożliwiającym instalację oświetlenia. Zasilanie oświetlenia wykonana jest kablem YAKY4x50 i odbywa się z szafek oświetleniowych ENERGI Oświetlenie S-832,SO-825 przy ul.rdestowej i SO-824 przy ul.lukrecjowej. Zgodnie z notatką służbową ; -szafki oświetleniowe S-832,SO-825,SO-824,sieć kablowa z oprawami oświetleniowymi na odcinku od ul.lukrecjowej do ul.nowowiczlińskiej oraz 12 opraw między ul.paprykową i Szafranową stanowią własność ENERGI Oświetlenie sp. z o.o. w Sopocie. -sieć kablowa od ul Lukrecjowej do wysokości Giełdy z oprawami stanowi własność Gminy Gdynia Rozwiązania projektowane 3.Układ zasilania i sterowania. Projektuje się budowę brakującego odcinka oświetlenia od ul.walerianowej do ul.chwaszczyńskiej i zasilanie go zgodnie z warunkami przyłączenia z projektowanej szafki pomiarowej SP z zabezpieczeniami przedlicznikowymi selektywnymi 20A, ustawionej przy przy złączu kablowym przy stacji T Budowa złącza i szafki SP przez ENERGĘ Operator w ramach realizacji umowy przyłączeniowej. MSO przy stacji T-4052.Z SP zostaje wykonana linia zalicznikowa do projektowanej szafki oświetleniowej MSO.Zgodnie z Warunkami Budowy Oświetlenia Z.D.i Z. w Gdyni szafkę SO projektuje się w obudowie betonowej np.zb-6 lub równorzędnej wyposażonej wg schematu -w pole wyłącznikowe -pole sterownicze wyposażone w układ sterowania :programator astronomiczny THEBEN SEL172 TOP2 +przekaźnik zmierzchowy THEBEN LUNA 109 z opcją włączenia w kaskadę.

27 26 Schemat sterowania dołączono do projektu. Czujkę przekaźnika zabudować w korpusie betonowego złącza i uszczelnić silikonem -4 pola odpływowe (w tym dwa rezerwowe) Powyższe wymagania dotyczą również wymienianej szafki MSO Szafranowa. W istniejącej szafce MSO Sezamowa zainstalować układ sterowania jw. Przebudowa oświetlenia wywoła wzrost mocy na szafce MSO Szafranowa nieprzekraczający aktualnej mocy umownej W celu włączenia oświetlenia ul.rdestowej w system zasilania i sterowania miejskiej sieci oświetlenia ulic należy wykonać następujący zakres robót: -z nowej szafki MSO wyprowadzić dwie linie kablowe i włączyć je w istniejący kabel zasilający oświetlenie -w kierunku ul.chwaszczyńskiej od słupa LW6/1 wykonać nowy odcinek kablowej linii oświetleniowej i powiązać go na podziale z istniejącym oświetleniem z kierunku MSO Starochwaszczyńska -z wymienionej szafki MSO Szafranowa wyprowadzić dwie linie kablowe i zmufować z kablami wyprowadzonymi z szafki SO-832 ENERGI. -zmufować linie kablowe wyprowadzone z szafki SO-825 ENERGI. -wykonać podział sieci oświetleniowej w słupie LI1/1 zasilanym z szafki SO-824 ENERGI. -wykonać powiązanie ze słupa LI14/2 do szafki MSO Sezamowa mające na celu doprowadzenie sygnały kaskady do MSO Sezamowa oraz stworzenie możliwości rezerwowego zasilania oświetlenia ul.rdestowej. -szafki oświetleniowe SO-825,SO-832 zdemontować i przekazać do ENERGI Oświetlenie w Sopocie -wskazane przez ENERGĘ Oświetlenie,zgodnie z notatką służbową 12 szt. opraw na słupach trakcyjnych między ul.paprykową i ul.szafranową wymienić na nowe oprawy 0W ujęte w Zestawieniu pod pozycją WYMIANA.Zdemontowane oprawy przekazać do ENERGI Oświetlenie w Sopocie Oprócz tego zgodnie z warunkami ZDIZ projektuje się wykonanie powiązań kablowych poprzez podziały sieci z istniejącą miejską siecią oświetleniową ulic przyległych do ul.rdestowej w celu zapewnienia im możliwości drugostronnego zasilania: -powiązanie ze słupa LI13/4 z oświetleniem zasilanym z kierunku MSO Szafranowa -powiązanie ze słupa LI21/4 z oświetleniem zasilanym z kierunku MSO Kameliowa -powiązanie ze słupa LI29/4 z oświetleniem zasilanym z kierunku MSO Lukrecjowa -powiązanie ze słupa LI32/4 z oświetleniem zasilanym z kierunku MSO Lukrecjowa

28 27 W zawiązku z powiązaniami projektuje się wymianę tabliczek bezpiecznikowych w istniejących słupach.wymianę oznaczono na schemacie i ujęto w zestawieniu. 4.Rozwiązania oświetlenia. Zgodnie z procedurą wg PKN-CEN/TR wyznacza się dla oświetlenia ulicy Rdestowej -grupę sytuacji oświetleniowych : A3 -tabelę odpowiadającej sytuacji : A.5,A.6 -zalecaną klasę oświetlenia : ME5 -zalecane parametry oświetleniowe : L śr 0,5 ;U O =0,35;U I =0,4 ;TI=% Dla istniejącej lokalizacji latarni przeprowadzono obliczenia sprawdzające przy użyciu programu obliczeniowego dla opraw ulicznych,spełniających warunki budowy ZDiZ,z sodowym źródłem światła o mocy 100 W i 0W Wyniki obliczeń załączone do opracowania potwierdzają osiągnięcie lepszych od zakładanych parametrów. -Na odcinkach oświetlenia jednostronnego jezdni o szer.7,0m uzyskano klasę ME4b(L śr 0,75 ;U O =0,4;U I =0,6 ;TI=% przy zastosowaniu opraw 100W -Na odcinkach oświetlenia jednostronnego jezdni o szer.10,5m i uzyskano klasę ME4b przy zastosowaniu opraw 0W -Na odcinkach oświetlenia naprzemianległego jezdni o szer.7,5m uzyskano klasę ME4b przy zastosowaniu opraw 100W. -W strefie konfliktowej(zakręt 90 o,wjazd na giełdę) uzyskano klasę CE3 (E śr =lx,u 0 =0,4) przy zastosowaniu opraw 100W Oprawy instalować na wysięgnikach dla słupów trakcyjnych E-12/12 A=1m,h=0,5m,10 O Numerację słupów wykonać powłoką malarską. W rozdzielnicach słupowych stosować tabliczki bezpiecznikowe wykonane wg wzoru ENERGI Oświetlenie w Sopocie. Podstawowe materiały projektowanego oświetlenia w podano w zestawieniu montażowym. Instalowane oprawy uliczne muszą spełniać warunki; -stopień szczelności oprawy: IP66 dla komory lampy oraz co najmniej IP66 dla komory osprzętu elektrycznego -system oddychania komory optycznej pozwalający na jednokierunkową wymianę powietrza z otoczeniem -odbłyśnik oprawy jednoczęściowy, pełny, głęboko tłoczony i chemicznie polerowany, wykonany z aluminium o wysokiej czystości, chroniony od góry pokrywą przed bezpośrednim wpływem czynników atmosferycznych, zabezpieczony przed korozją -układ optyczny powinien umożliwiać regulację rozsyłu strumienia świetlnego

29 28 -korpus oraz pokrywa oprawy wykonane jako cienkościenny odlew aluminiowy odporny na czynniki atmosferyczne i promieniowanie UV, malowany proszkowo -klosz oprawy płaski,wykonany z materiału odpornego na uderzenia (min. IK 08) i promieniowanie UV (hartowane szkło) -oprawa wyposażona w układ kompensacji mocy biernej (cosφ 0,85). -wymiana źródła światła bez użycia narzędzi,,pokrywa po otwarciu powinna być zabezpieczona przed samo zamknięciem i wyrwaniem,przy wymianie i obsłudze układów stabilizacyjno-zapłonowych komora optyczna oprawy nie może ulegać rozszczelnieniu -oprawa wykonana w II klasie ochronności przeciwporażeniowej -materiały, z których wykonano oprawę powinny gwarantować jej sprawne użytkowanie przez minimum lat -napięcie znamionowe oprawy 230V/50Hz,oprawa wyposażona w skompensowane układy stabilizacyjno-zapłonowe ze statecznikiem z termo-wyłącznikiem -główne elementy konstrukcyjne oprawy (korpus, pokrywy, odbłyśniki, klosze wykonane z materiałów podlegających ponownemu przerobowi -dane fotometryczne oprawy muszą się znajdować w ogólnie dostępnym komputerowym programie obliczeniowym pozwalającym na obliczeniowe potwierdzenie wymaganych parametrów oświetlenia. -oprawy o mocy większej i równej 100W muszą być wyposażone w indywidualny autonomiczny układ redukcji mocy. 5.Linie kablowa oświetlenia,rozdzielnice słupowe. Projektowane linie kablowe YAKXS4x50,4x35 na odcinkach poza skrzyżowaniami z drogami i uzbrojeniem podziemnym układać na głębokości 0,7m. Na trasie projektowanego oświetlenia teren uzbrojony jest w sieci; wodociągową, kanalizacji deszczowej i sanitarnej, elektryczne,gazu, teletechniczne,centralnego ogrzewania. Skrzyżowania i zbliżenia z istniejącym i projektowanym uzbrojeniem podziemnym oraz drogami i wjazdami wykonywać zgodnie z normą PN-76/E w przepustach minimum Φ100. Przepusty zakładać na głębokościach wg schematów w Zestawieniu Profili Skrzyżowań. Głębokości ułożenia istniejącego uzbrojenia na schematach skrzyżowań podano wg danych z mapy dla celów projektowych. Informacje te w trakcie wykonawstwa muszą zostać potwierdzone z natury poprzez wykonanie kontrolnych przekopów poprzecznych,sprawdzenie głębokości wlotów w studniach kanalizacji sanitarnej i deszczowej oraz zweryfikowanie na tej podstawie położenia krzyżowanej kanalizacji. W rejonie skrzyżowań z kanalizacją deszczową po wykonaniu robót zbadać drożność kanalizacji metodą oględzin TV.

30 29 Wszelkie wykopy otwarte wykonywać wyłącznie sprzętem ręcznym z zachowaniem szczególnej ostrożności. Grunt w wykopach zagęścić i sprawdzić stopień zagęszczenia w obszarze wykonywanych wykopów, który powinien wynosić co najmniej 0,85. Istniejące nawierzchnie po ułożeniu kabli i utwardzeniu gruntu muszą zostać odtworzone i uzyskać stan co najmniej taki jak przed rozbiórką. W ciągu kabla istniejącego (patrz schemat rys. nr 3) należy włączyć słupy trakcyjne oznaczone jako LP pozostające bez opraw. Przyłączenie tych słupów należy wykonać przez tzw. jednokrotne mufowanie (odkopać kabel z jednej strony słupa na odcinku ok.5m,przeciąć wprowadzić do słupa, przedłużyć przez mufowanie z jednej strony i wprowadzić do słupa). Słupy oznaczone jako LP (wibrobetonowe tupu E12/12 )w ciągu kabla projektowanego i istniejącego są przystosowane do instalacji oświetlenia (posiadają przepust w korpusie słupa na wys.ok1,5). Słupy są zorientowane otworem w kierunku chodnika. Bezpośrednio na otworze instalować rozdzielnicę słupową. Rozdzielnicę projektuje się jako obudowę z termoplastu IP65,IK8 o wym.300x450x170 do pracy na zewnątrz wyposażoną w płytę montażową i dławice dla 3-ch kabli YAKY4x50. Obudowę wyposażoną w tabliczkę bezpiecznikową -wzór ENERGA Oświetlenie Sopot (przelotową lub podziałową wg zestawienia) mocować na słupie na konstrukcji dystansującej od słupa za pomocą objemek z taśmy stalowej 20x0,7mm Dla osłony kabla na słupie stosować rury osłonowe z polietylenu Ø z xø W = 75x61mm gładkościenne przeznaczone do ochrony kabli na przestrzeniach otwartych mocowane również za pomocą taśmy. Kable chronić rurami osłonowymi do głębokości 0,5m poniżej poziomu terenu. Rury osłonowe przeprowadzić po cokole słupa(bez jego naruszania). W krawędzi fundamentu wykonać podkucie 16x8cm w celu przeprowadzenia rury osłonowej. Słupy oznaczone jako LW (wibrobetonowe typu ETO12/12) są wyposażone we wnęki z tabliczką bezpiecznikową. W słupach tych projektuje się wymianę opraw i przewodów do opraw w celu ujednolicenia typu od słupa nr LP11/2. Słupy oznaczone jako LI( wibrobetonowe typu ETO12/12 z wnękami i stalowe typu STOR z wnękami ) pozostawia się bez zmian z wyjątkiem zaznaczonych stanowisk na których projektuje się wymianę tabliczek bezpiecznikowych wg zestawienia.

31 30 6.Ochrona od porażeń. Jako system dodatkowej ochrony od porażeń w projektowanym oświetleniu stosuje się SZYBKIE SAMOCZYNNE WYŁĄCZANIE ZASILANIA w układzie TN-CS. Oprawy w II klasie ochronności. Szybkie wyłączanie realizowane będzie przez bezpieczniki topikowe w polu odpływowym w szafce SO i bezpieczniki topikowe w latarniach. Konstrukcję latarni na słupach stalowych przyłączać do zacisku PEN odcinkiem przewodu ALYd 16. W zaznaczonych na schematach latarniach wykonać dodatkowe uziemienie robocze punktu PEN.Wykonać uziom pionowy z prętów miedziowanych Φ17,2. Oporność uziemienia musi spełniać warunek R Z 10Ω. 7.Analiza skrzyżowanie projektowanego oświetlenia z istniejącą linią napowietrzną 110kV 7.1.Podstawa analizy. -rzut poziomy skrzyżowania z linią 110kV -pomiar geodezyjny syt. wys. zawieszenia przewodów 110kV i słupów oświetleniowych -PN-E ;1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. -informacja dotycząca parametrów linii 110kV Wydziału Zarządzania Usługami Sieciowymi ENERGA Operator SA. Typ/przekrój przewodów s=afl naprężenie obliczeniowe σ=73,5 MPa -Wyniki obliczeń przy wykorzystaniu programu KWPLE Komputerowe wspomaganie projektowania napowietrznych linii elektroenergetycznych. SICAME Polska Sp.z o.o. 7.2.Opis skrzyżowania. Słupy oświetleniowe nr LP/1,LP16/1,LP17/1 znajdują się w m strefie ochronnej linii napowietrznej WN-110kV nr 1403 w przęśle 81-81/2 i linii nr 1405 w przęśle 81-81/1.Zakres robót w strefie ochronnej obejmuje ułożenie doziemnej linii kablowej oraz montaż opraw z wysięgnikami na istniejących słupach trakcyjnych. Lokalizację latarni i linii kablowej w strefie pokazano na rys. nr Odległość pionowa słupów oświetleniowych do przewodów linii napowietrznej 110 kv. Przy wykorzystaniu programu KWPLE oraz pomiarów geodezyjnych z natury wyznaczono odległości dolnego przewodu linii od każdej latarni z uwzględnieniem instalowanych wysięgników z oprawami.

32 31 Latarnia LP/1: h=h p -h l =,49-10,5=4,99m Latarnia LP16/1: h=h p -h l =,77-10,5=5,27m Latarnia LP17/1: h=h p -h l =,02-10,5=4,52m Wg PN-E :1998 tablica 16 poz.5 minimalna odległość pionowa h min =2+U/0=2,73m Dla wszystkich latarni jest spełniony warunek h>h min 8.Obliczenia techniczne. Obliczenia oświetlenia wykonano na programie wspomagania projektowania oświetlenia. Wydruki dołączono do opracowania. Obliczenia z zakresu doboru kabli na warunki obciążalności, spadki napięcia zestawiono w tabelach T-1,T-2 9.Uwagi końcowe. -Całość robót wykonać zgodnie z aktualnie obowiązującymi przepisami dotyczącymi wykonywania i eksploatacji instalacji i urządzeń elektrycznych,warunkami technicznymi zasilania, oraz warunkami szczegółowymi określonymi w uzgodnieniach gestorów sieci. -Przed przystąpieniem do robót w strefie ochronnej linii napowietrznej 110kV Wykonawca jest zobowiązany do sporządzenia Planu BIOZ i uzgodnienia go w Wydziale Zarządzania Usług Sieciowych ENERGI Operator są w Gdańsku -Na roboty ulegające zakryciu Wykonawca zobowiązany jest do sporządzenia Protokołów Odbioru z udziałem gestorów sieci projektowanej oraz gestora sieci w rejonie skrzyżowania lub zbliżenia. -Do odbioru końcowego przedstawić plan powykonawczy trasy kabli, atesty i certyfikaty instalowanych urządzeń oraz protokoły badań i pomiarów w zakresie wymaganym projektem i warunkami technicznym odbioru. -Oprawy instalowane na istniejących słupach trakcyjnych nie kolidują z osprzętem trakcyjnym i nie utrudniają eksploatacji. -O terminie rozpoczęcia robót powiadomić z odpowiednim wyprzedzeniem i za udokumentowanym potwierdzeniem odbioru powiadomienia, wszystkich gestorów sieci projektowanego i istniejącego uzbrojenia terenu. Opracował: Gdynia,listopad 2012r. inż.włodzimierz Melzacki

33 32 INFORMACJA DOTYCZĄCA BIOZ 1.Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji robót Zakres robót zamierzenia p.n. Przebudowa drogi w zakresie oświetlenia w granicach pasa drogowego ulicy Rdestowej w Gdyni. Obejmuje w kolejności realizacji : 1.linię kablową nn-0,4kv o długości całkowitej 1358 m 2.projektowane i wymieniane oprawy szt projektowane i wymieniane szafki oświetleniowe szt.2 2.Istniejące obiekty budowlane -Zabudowa mieszkalna i użyteczności publicznej w rejonie ulicy Rdestowej. 3.Elementy zagospodarowania działki lub terenu,które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Jako w.w. elementy wskazuje się istniejące podziemne sieci uzbrojenia terenu; wodociągową, kanalizacji deszczowej i sanitarnej, elektryczne, teletechniczne,gazu, napowietrzną sieć trakcyjną oraz napowietrzną linię 110kV w rejonie słupów LP14/1 i LP18/1 4.Przewidywane zagrożenia występujące podczas realizacji robót budowlanych -wykonywanie wykopów pod kable w zbliżeniu do istniejących sieci uzbrojenia terenu -roboty wykonywane przy użyciu podnośnika (montaż opraw z wysięgnikami) w szczególności w zbliżeniu i pod napowietrzną siecią trakcyjnej i 110kV -roboty wykonywane na ogólnodostępnym terenie komunikacji pieszej i samochodowej 5.Sposoby prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót -Wszyscy pracownicy muszą posiadać aktualne zaświadczenia o przeszkoleniu z zakresu BiHP.

34 33 -Pracownicy w zakresie pełnionych obowiązków i posiadanej specjalizacji muszą posiadać aktualne zaświadczenia kwalifikacyjne oraz uprawnienia zawodowe. -Przed przystąpieniem do realizacji należy poinformować wszystkich pracowników szczególnych zagrożeniach i uwarunkowaniach występujących podczas robót, pouczyć o sposobach zachowania się w przypadku wystąpienia zagrożeń. 6.Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót robót budowlanych w strefach szczególnego zagrożenia. -Zabezpieczenie placu budowy przez zastosowanie barier,napisów ostrzegawczych, i w niezbędnych m-cach oświetlenia -zapobiegających nieumyślnemu dostaniu się osób postronnych na plac budowy (teren wykopów) przy jednoczesnym zapewnieniu bezpiecznej komunikacji. -Stosowanie się do szczegółowych warunków uzgodnień gestorów wszystkich sieci napowietrznych i podziemnych ; Zarządu Dróg i Zieleni w Gdyni,innych zawartych w projekcie,oraz powiadomienie wszystkich gestorów sieci i użytkowników terenu z odpowiednim wyprzedzeniem o rozpoczęciu robót. -Opracowanie przed przystąpieniem do robót Planu BIOZ dla robót w strefie ochronnej linii napowietrznej 110kV( m od rzutu skrajnych przewodów ) i uzgodnienie go w Wydziale Zarządzania Usług Sieciowych ENERGI Operator są w Gdańsku -Stosowanie się do warunków technicznych wykonywania i odbioru robót. Opracował: Gdynia,listopad 2012 r. inż. Włodzimierz Melzacki

35 34 Projekt oświetlenia Gdynia ul. Rdestowa Data: Edytor: Wojciech Kryspin

36 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl Spis treści Projekt oświetlenia Strona tytułowa projektu 1 Spis treści 2 Rdestowa Dane planowania 3 Oprawy (lista współrzędnych) 4 Powierzchnie zewnętrzne Zakręt Powierzchnia 1 Izolinie (E) 5 ul.rdestowa szer 7m jednostronnie 100W[mod 27m] Dane planowania 6 Wyniki szczegółowe 7 Pola oszacowania Pole oszacowania Jezdnia 1 Izolinie (E) 8 ul.rdestowa szer 7m naprzemianlegle 100W[mod 27m] Dane planowania 9 Wyniki szczegółowe 10 Pola oszacowania Pole oszacowania Jezdnia 1 Izolinie (E) 11 ul.rdestowa szer 10,5m jednostronnie 0W[mod 30m] Dane planowania 12 Wyniki szczegółowe 13 Pola oszacowania Pole oszacowania Jezdnia 1 Izolinie (E) 14 Strona 2

37 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl Rdestowa / Dane planowania m m Współczynnik konserwacji: 0.80, ULR (Upward Light Ratio): 0.0% Skala 1:1224 Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 13 SCHREDER AMBAR 2 / 2005 / 1 HPS 100W / (1.000) W sumie: W sumie: Strona 3

38 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl SCHREDER AMBAR 2 / 2005 / 1 HPS 100W / lm, W, 1 x 1 x 1 HPS 100W (Czynnik korekcyjny 1.000). Rdestowa / Oprawy (lista współrzędnych) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 4

39 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl Rdestowa / Zakręt / Powierzchnia 1 / Izolinie (E) m m Położenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 662 Siatka: 41 x 44 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 5

40 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 7m jednostronnie 100W[mod 27m] / Dane planowania Profil ulicy Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw m m Oprawa: SCHREDER AMBAR 2 / 2005 / 1 HPS 100W / Strumień świetlny (Oprawa): 8113 lm Wartości maksymalne mocy oświetleniowej Strumień świetlny (Lampy): lm przy 70 : 356 cd/klm Moc opraw: W przy 80 : 60 cd/klm Rozmieszczenie: jednostronnie na dole przy 90 : 4.64 cd/klm Odstęp słupa: m W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Wysokość montażu (1): m zainstalowanym i gotowym do użytku oświetleniu. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 10.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. Strona 6

41 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 7m jednostronnie 100W[mod 27m] / Wyniki szczegółowe 7.00 m m Współczynnik konserwacji: 0.80 Skala 1:272 Lista pól oszacowania 1 Pole oszacowania Jezdnia 1 Długość: m, Szerokość: m Siatka: 11 x 6 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME4b (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 7

42 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 7m jednostronnie 100W[mod 27m] / Pole oszacowania Jezdnia 1 / Izolinie (E) m m Wartości Lux, Skala 1 : 272 Siatka: 11 x 6 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 8

43 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 7m naprzemianlegle 100W[mod 27m] / Dane planowania Profil ulicy Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw 7.73 m m Oprawa: SCHREDER AMBAR 2 / 2005 / 1 HPS 100W / Strumień świetlny (Oprawa): 8113 lm Wartości maksymalne mocy oświetleniowej Strumień świetlny (Lampy): lm przy 70 : 356 cd/klm Moc opraw: W przy 80 : 60 cd/klm Rozmieszczenie: obustronnie na skos przy 90 : 4.64 cd/klm Odstęp słupa: m W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Wysokość montażu (1): m zainstalowanym i gotowym do użytku oświetleniu. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 10.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. Strona 9

44 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 7m naprzemianlegle 100W[mod 27m] / Wyniki szczegółowe 7.73 m m Współczynnik konserwacji: 0.80 Skala 1:429 Lista pól oszacowania 1 Pole oszacowania Jezdnia 1 Długość: m, Szerokość: m Siatka: 18 x 6 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME4b (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 10

45 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 7m naprzemianlegle 100W[mod 27m] / Pole oszacowania Jezdnia 1 / Izolinie (E) m m Wartości Lux, Skala 1 : 429 Siatka: 18 x 6 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 11

46 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 10,5m jednostronnie 0W[mod 30m] / Dane planowania Profil ulicy Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 3, Nawierzchnia: R3, q0: 0.070) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw m m Oprawa: SCHREDER AMBAR 2 / 2005 / 1 HPS 0W / Strumień świetlny (Oprawa): lm Wartości maksymalne mocy oświetleniowej Strumień świetlny (Lampy): lm przy 70 : 331 cd/klm Moc opraw: 0.0 W przy 80 : 89 cd/klm Rozmieszczenie: jednostronnie na dole przy 90 : 7.80 cd/klm Odstęp słupa: m W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Wysokość montażu (1): m zainstalowanym i gotowym do użytku oświetleniu. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 10.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. Strona 12

47 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 10,5m jednostronnie 0W[mod 30m] / Wyniki szczegółowe m m Współczynnik konserwacji: 0.80 Skala 1:258 Lista pól oszacowania 1 Pole oszacowania Jezdnia 1 Długość: m, Szerokość: m Siatka: 10 x 9 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME4b (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 13

48 Projekt oświetlenia Schreder Polska Sp.z o.o. ul. Olbrachta Warszawa Polska Edytor Wojciech Kryspin Telefon faks wkryspin@schreder.com.pl ul.rdestowa szer 10,5m jednostronnie 0W[mod 30m] / Pole oszacowania Jezdnia 1 / Izolinie (E) m m Wartości Lux, Skala 1 : 258 Siatka: 10 x 9 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 14

49 48 L.p. Miejsce zwarcia Długość odcinka pętli Dane znamionowe elementów obwodu Ochrona od porażeń OBLICZENIA SKUTECZNOŚCI OCHRONY OD PORAŻEŃ jednostkowa OPORNOŚĆ pętli zwarciowej rezyst. reakt. rezyst. reakt. Zs - - m - mom mom mom mom om A - A V LI1/1(KIER MSO SZAFR.) tr. 250kVA 11,8 26,2 0,03 Prąd znamion. Bezpiecz. Ib typ /tz Prąd wyłącz. Ia IaxZs 1145 YAKY4x50 0,6 0, ,3 1,40 20 DO gg/5s 88,22 123,4 W POZOSTAŁYCH OBWODACH KORZYSTNIEJSZE WARUNKI ZWARCIOWE-SKUTECZNOŚĆ OCHRONYPOTWIERDZIĆ POMIARAMI Strona 1

50 49 L.p. Nazwa odbioru Moc zainst. Współcz. WJ Moc szytowa Współcz. Mocy Prąd oblicz. Dobór linii OBLICZENIA I DOBÓR LINII nn-0,4kv Prąd bezp. LINIA ZASILAJĄCA Typ linii kxin< 1,45xIdd Obciążal. Spadek napięcia typ przekrój Ϫ kxin 1,45xIdd Długotrw. Długość linii Psxl śr DU-cz. DU - - kw - kw - A A - mm2 - A A A m kwxm V V LI32/4 7,2 1 7,2 0,85 12,2 20 YAKY , ,0 2,06% 2,06% W POZOSTAŁYCH OBWODACH KORZSTNIEJSZE WARUNKI NAPIĘCIOWE I OBCIĄŻENIOWE Strona 2

51 50 ZESTAWIENIE MONTAŻOWE OŚWIETLENIA UL RDESTOWA Un=0,4kV NR SŁUPA OPRAWA ULICZNA 100W [kmpl] OPRAWA ULICZNA 0W [kmpl] WYSIĘGNIK[kmpl] ROZDZIELNICA SŁUPOWA[kmpl] OSŁONA KABLI2x2m[kmpl] TB PRZELOTOWA 1xD01 [kmpl] TB PODZIAŁOWA 1xD01 [kmpl] TB PODZIAŁOWA 2xD01 [kmpl] YDY2x2,5[m] YAKXS4x35 YAKXS4x50 ALYd16[m] UZIOM PIONOWY Rz<10Ω [kompl.] MSO PROJ. LP1/ ,5 LP2/ ,5 LW3/ ,5 LP4/ ,5 LP5/ ,5 LW6/ ,5 LP7/ ,5 LP8/ ,5 LP9/ ,5 LP10/ ,5 1 LP11/ ,5 LP12/ ,5 LP13/ ,5 LP14/ ,5 LP/ ,5 LP16/ ,5 LP17/ ,5 LP18/ ,5 LP19/ ,5 LP20/ ,5 LP21/ ,5 LP22/ ,5 LP23/ ,5 LP24/ ,5 1 LI9/3/2 1 LP16.1/ ,5 LP16.2/ ,5 LP16.3/ ,5 LP16.4/ ,5 LP16.5/ ,5 1 OPRAWY OUS0 Z WYMIANY [szt] OPRAWY OUS0 Z WYMIANYDO PRZEKAZANIA EO W SOPOCIE [szt] SZAFKA EO W SOPOCIE DO DEMONTAŻU [kmpl] LW1/ ,5 LP2/ ,5 LW3/ ,5 LP4/ ,5 LP5/ ,5 LW6/ ,5 LP7/ ,5 LP8/ ,5 LW9/ ,5

52 51 LP10/ ,5 LP11/ ,5 LI14/ ,5 1 MSO SZAFR. LI13/4 1 0,5 1 LI21/4 1 0,5 1 LI29/4 1 0,5 1 LI32/4 1 0,5 1 LI225 1 LI SOJOWA 1 LI107 1 SO-824 LI1/1 1 0,5 WYMIANA 12 RAZEM UWAGA:przepusty wg oddzielnego zestawienia

53 52 OZNACZENIE NA PLANIE SCHEMAT SKRZYŻOWANIA OPIS SKRZYŻOWANIA PRZEPUST SW MIN.0,25M N E W 3,10 n.p.m. 2,40 n.p.m. 1,03 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE W-ISTNIEJĄCY WODOCIĄG W65 AROT DVK 110,L=1,5m WYKOP OTWARTY SND 3,28 n.p.m. 2,28 n.p.m. N-NAWIERZCHNIA (WJAZDY, KOSTKA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=7,0m PRZECISK SKS MIN.0,25M N E KS 4,25 n.p.m. 3,55 n.p.m. 3, n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE KS-ISTN. KAN.SANITARNA KS63 AROT DVK 110,L=1,5m WYKOP OTWARTY SND 4,42 n.p.m. 3,42 n.p.m. N-NAWIERZCHNIA (JEZDNIA ASFALTOWA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=,0m PRZECISK SG MIN.0,5M N G E 4,74 n.p.m. 3,84 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE G-PROJ. GAZOCIĄG g110 AROT DVK 110,L=1,5m WYKOP OTWARTY SG MIN.0,5M N G E 4,86 n.p.m. 3,96 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE G-PROJ. GAZOCIĄG g110 AROT DVK 110,L=1,5m WYKOP OTWARTY SND 4,75 n.p.m. 3,75 n.p.m. N-NAWIERZCHNIA (JEZDNIA BETONOWA, CHODNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=21,,0m PRZECISK SKD MIN.0,25M N E KD 4,75 n.p.m. 4,05 n.p.m. 2,55 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE KD-ISTN. KAN.DESZCZ. KD400 SND 4,96 n.p.m. 3,96 n.p.m. N-NAWIERZCHNIA (JEZDNIA ASFALTOWA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=21,0m PRZECISK SKD MIN.0,25M N E KD 3,20 n.p.m. 2,50 n.p.m. 149,46 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE KD-PROJ. KAN.DESZCZ. KD1000 AROT DVK 110,L=4,0m WYKOP OTWARTY SKD MIN.0,25M N E KD 4,50 n.p.m. 3,80 n.p.m. 149,18 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE KD-PROJ. KAN.DESZCZ. KD1000 AROT DVK 110,L=4,0m WYKOP OTWARTY

54 53 OZNACZENIE NA PLANIE SCHEMAT SKRZYŻOWANIA OPIS SKRZYŻOWANIA PRZEPUST SND 2,63 n.p.m. 1,63 n.p.m. N-NAWIERZCHNIA (JEZDNIA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=10,5m PRZECISK SKD MIN.0,25M N E KD 4,50 n.p.m. 3,80 n.p.m. 147,81 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE KD-ISTN. KAN.DESZCZ. KD1000 SKD MIN.0,25M N E KD 4,50 n.p.m. 3,80 n.p.m. 147,68 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE KD-ISTN. KAN.DESZCZ. KD1000 AROT DVK 110,L=3,0m WYKOP OTWARTY SND 2,19 n.p.m. 0,90 n.p.m. N-NAWIERZCHNIA (JEZDNIA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=10,5m PRZECISK ST N T E 2,19 n.p.m. 1,20 n.p.m. 0,90 n.p.m. N-NAWIERZCHNIA (JEZDNIA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE T-ISTNIEJĄCY KABEL TELEFONICZNY SND 2,40 n.p.m. 1,40 n.p.m. N-NAWIERZCHNIA (WJAZDY, KOSTKA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=7,0m PRZECISK SND 2,20 n.p.m. 1,20 n.p.m. N-NAWIERZCHNIA (JEZDNIA ASFALTOWA) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=17,0m PRZECISK SND 3,36 n.p.m. 2,36 n.p.m. N-NAWIERZCHNIA (KOSTKA BET.) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=12,5m PRZECISK SKD MIN.0,25M N E KD 2,75 n.p.m. 1,85 n.p.m. 1,13 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE KD-ISTN. KAN.DESZCZ. KD300 SND 2,57 n.p.m. 1,75 n.p.m. N-NAWIERZCHNIA (KOSTKA BET.) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE AROT SRS 110,L=11m PRZECISK ST N T E 2,66 n.p.m. 1,96 n.p.m. 1,65 n.p.m. N-NAWIERZCHNIA (TRAWNIK) E-PROJEKTOWANY KABEL nn W PRZEPUŚCIE T-ISTNIEJĄCY KABEL TELEFONICZNY

55 54

56 55

57 56

58 57

59 58

60 59

61 60

62 61

63 62

64 63

65 64

66 Projekt: PRZÊS O 81-81/1 65 Dane wejściowe: Typ przewodu: Strefa klimatyczna: Przewód roboczy: AFL-1, mm2 Strefa S I TAK Nr. przęsła: 81-81/1 Rozpiętość przęsła: Naprężenie przewodu: ,5 [m] [MPa] Hp słupa???? [m] Wartości obliczone: Temperatura [C] -25C -10C -5C 0C 5C 10C C 30C 40C 60C -5Csn -5Csk Zwis [m] 5,54 5,86 5,96 6,06 6,16 6,26 6,36 6,64 6,83 7,19 6,23 6,47 Dł. przewodu [m] 223,36 223,41 223,42 223,43 223,45 223,46 223,48 223,52 223,55 223,61 223,46 223,50 Napr. poziome [MPa] 56,23 53,21 52,30 51,43 50,60 49,80 49,03 46,92 45,65 43,36 73,5 93,25 Napr. całkowite [MPa] 56,50 53,51 52,60 51,73 50,91 50,11 49,35 47,26 45,99 43,72 73,95 93,88 Siła naciągu [kn] 24,41 23,11 22,72 22,35 21,99 21,65 21,32 20,41 19,86 18,89 31,94 40,55 Analiza posadowienia słupów: Poziom gruntu: ax1 ax2 ax3 ax4 Słup A 137,68 5, Słup B 9,94 4,8 4, ,79 [m] hp słupa: 17,35 21,85 Zwis w punkcie ax: Odległość pionowa: 6,45 5, ,02, SICAME Polska - wszelkie prawa zastrzeżone

67 66

68 Projekt: PRZÊS O 81-81/2 67 Dane wejściowe: Typ przewodu: Strefa klimatyczna: Przewód roboczy: AFL-1, mm2 Strefa S I TAK Nr. przęsła: 81-81/2 Rozpiętość przęsła: Naprężenie przewodu: ,5 [m] [MPa] Hp słupa???? [m] Wartości obliczone: Temperatura [C] -25C -10C -5C 0C 5C 10C C 30C 40C 60C -5Csn -5Csk Zwis [m] 5,65 5,97 6,07 6,17 6,27 6,37 6,47 6,76 6,94 7,30 6,34 6,59 Dł. przewodu [m] 225,37 225,42 225,43 225,45 225,46 225,48 225,49 225,54 225,57 225,63 225,47 225,51 Napr. poziome [MPa] 56,11 53,16 52,26 51,41 50,59 49,80 49,05 46,97 45,71 43,45 73,5 93,30 Napr. całkowite [MPa] 56,40 53,46 52,57 51,72 50,90 50,12 49,37 47,31 46,06 43,82 73,96 93,94 Siła naciągu [kn] 24,36 23,09 22,71 22,34 21,99 21,65 21,33 20,43 19,89 18,93 31,95 40,58 Analiza posadowienia słupów: Poziom gruntu: ax1 ax2 ax3 ax4 Słup A 1, Słup B 9,94 4, ,80 [m] hp słupa: 17,35 21,73 Zwis w punkcie ax: Odległość pionowa: 6, , SICAME Polska - wszelkie prawa zastrzeżone

69 68

70 69

71 70

72 71 P2 L N 16 B1 P1 DO1N-K Scn 2 3 A2 A1 P1 Sw 1 A2 A1 P1 (2) ZAŁ. (0) WYŁ. (1) ZAŁ. (2) AUTOMAT. (0) WYŁ. (1) RĘCZNE (2) AUTOMAT. (0) WYŁ. (1) RĘCZNE N N SEL 172 TOP 2 ZM 3 4 L Grasslin 1 2 czujka 8 5 L L DO1N-K 16 DO1N-K B2 N ZA B3 S1 S2 S3 S4 NAZWA RYSUNKU : Schemat sterowania SKALA : NUMER RYSUNKU : S PPU ELCOM Sp. z o.o. ul. Płońska 30 PL Gdańsk tel. +48 (0)58/ fax +48 (0)58/ marketing@elcom.com.pl
