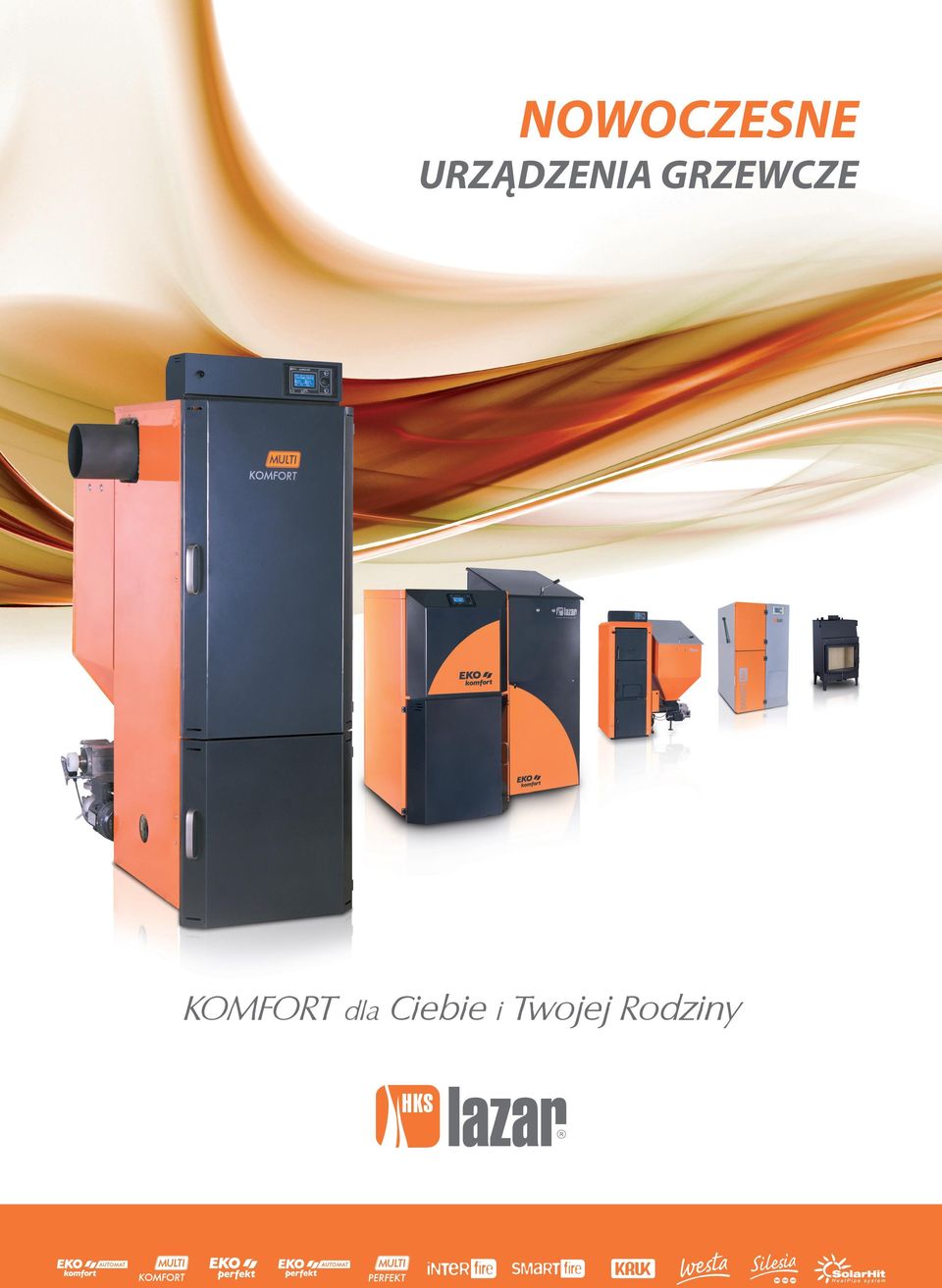

1 NOWOCZESNE URZĄDZENIA GRZEWCZE KOMFORT dla Ciebie i Twojej Rodziny

2 KOMFORT DLA CIEBIE I TWOJEJ RODZINY Stal Węgiel ekorgoszek kamienny i brunatny oraz pelety PODAJNIK Ślimakowy SPRAWNOŚĆ do 86 % PALNIK Żeliwna retorta AWARYJNE ---- Pogodowy, Fuzzy Logic (wybrane modele), 1 obieg (opcjonalnie do 3), CWU POJEMNOŚĆ ZASOBNIKA 260 l Kotły EkoKomfort automat zostały wyposażone w stalową retortę obrotową dzięki czemu mogą one spalać ekogroszek gorszej jakości oraz miał. WYMIARY Kotły EkoKomfort stanowią połączenie wydajnych, sprawdzonych i wygodnych rozwiązań. Zastosowano w nich podajnik ślimakowy, który precyzyjnie dozuje paliwo do żeliwnego palnika retortowego. Pogodowy regulator obsługuje kocioł oraz całą kotłownię, w tym zawory mieszające poszczególnych układów CO, zasobnik ciepłej wody użytkowej oraz pompy. Przyjazny tekstowy wyświetlacz pozwala w prosty sposób zaprogramować urządzenie. W konstrukcji kotłów EkoKomfort zastosowano okładziny komory spalania oraz katalizator wykonane z wysokiej klasy ceramiki. Wydłuża to żywotność kotła, poprawia spalanie oraz podnosi jego sprawność. Wyposażenie standardowe obejmuje podwójny system zabezpieczenia przed zapłonem paliwa w zasobniku. Ponadto kotły EkoKomfort mogą zostać wyposażone w system czyszczenia wymiennika oraz powiększony zasobnik paliwa. To wszystko zapewnia bezpieczeństwo, oszczędność oraz najwyższy komfort. STALOWY KOCIOŁ Z PODAJNIKIEM ŚLIMAKOWYM NA EKOGROSZEK KAMIENNY I BRUNATNY ORAZ PELETY O MOCACH 18, 22, 25, 38 I 50 KW. MODEL SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ Ekokomfort 18/automat 1270 / Ekokomfort 22/automat 1270 / Ekokomfort 25/automat 1270 / Ekokomfort 38/automat 1450 / Ekokomfort 50/automat 1450 /

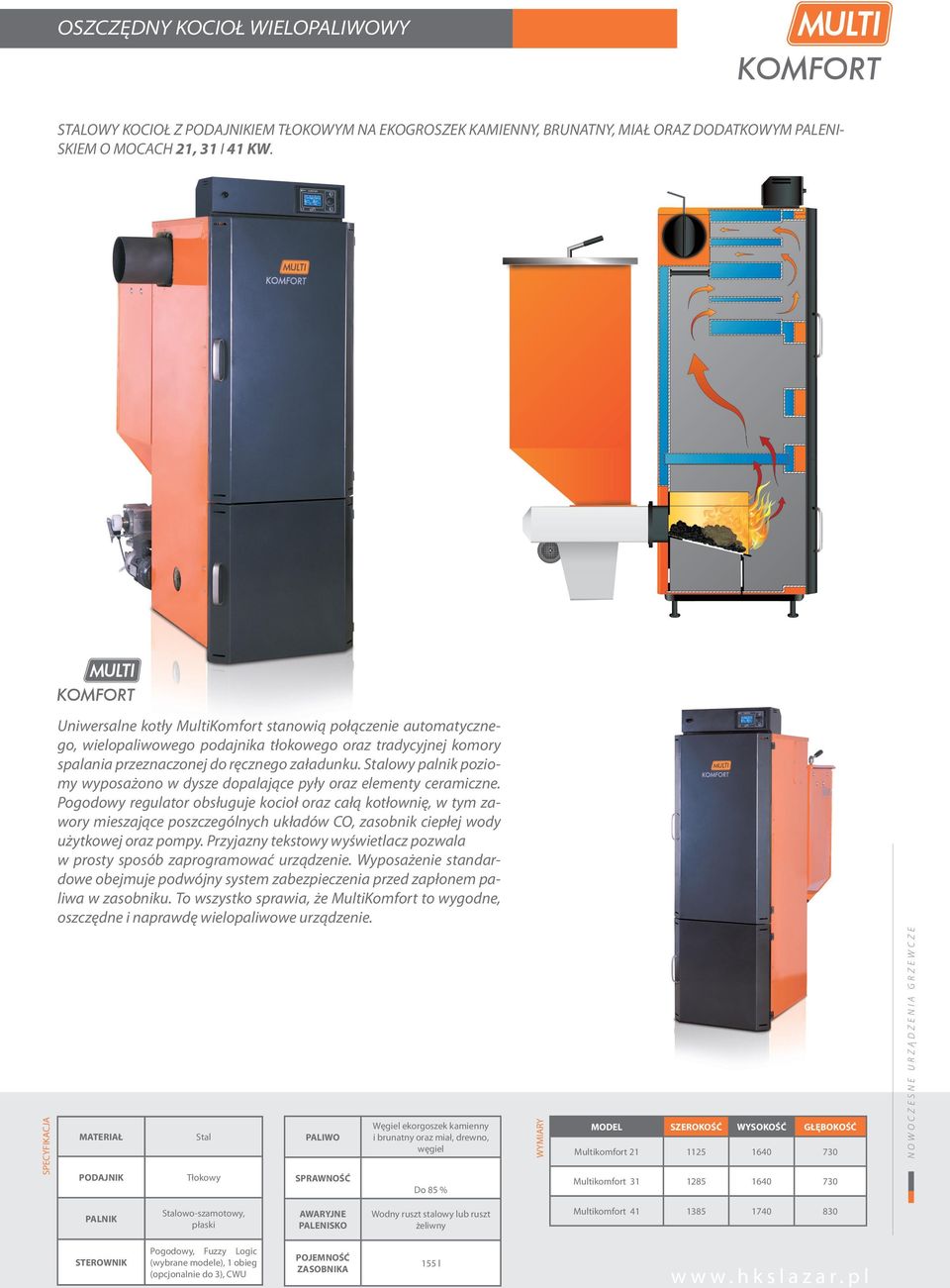

3 OSZCZĘDNY KOCIOŁ WIELOWY STALOWY KOCIOŁ Z PODAJNIKIEM TŁOKOWYM NA EKOGROSZEK KAMIENNY, BRUNATNY, MIAŁ ORAZ DODATKOWYM PALENISKIEM O MOCACH 21, 31 I 41 KW. PODAJNIK Stal Tłokowy Węgiel ekorgoszek kamienny i brunatny oraz miał, drewno, węgiel SPRAWNOŚĆ Do 85 % PALNIK Stalowo-szamotowy, płaski AWARYJNE Wodny ruszt stalowy lub ruszt żeliwny Pogodowy, Fuzzy Logic (wybrane modele), 1 obieg (opcjonalnie do 3), CWU POJEMNOŚĆ ZASOBNIKA 155 l MODEL SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ Multikomfort Multikomfort Multikomfort WYMIARY Uniwersalne kotły MultiKomfort stanowią połączenie automatycznego, wielopaliwowego podajnika tłokowego oraz tradycyjnej komory spalania przeznaczonej do ręcznego załadunku. Stalowy palnik poziomy wyposażono w dysze dopalające pyły oraz elementy ceramiczne. Pogodowy regulator obsługuje kocioł oraz całą kotłownię, w tym zawory mieszające poszczególnych układów CO, zasobnik ciepłej wody użytkowej oraz pompy. Przyjazny tekstowy wyświetlacz pozwala w prosty sposób zaprogramować urządzenie. Wyposażenie standardowe obejmuje podwójny system zabezpieczenia przed zapłonem paliwa w zasobniku. To wszystko sprawia, że MultiKomfort to wygodne, oszczędne i naprawdę wielopaliwowe urządzenie.

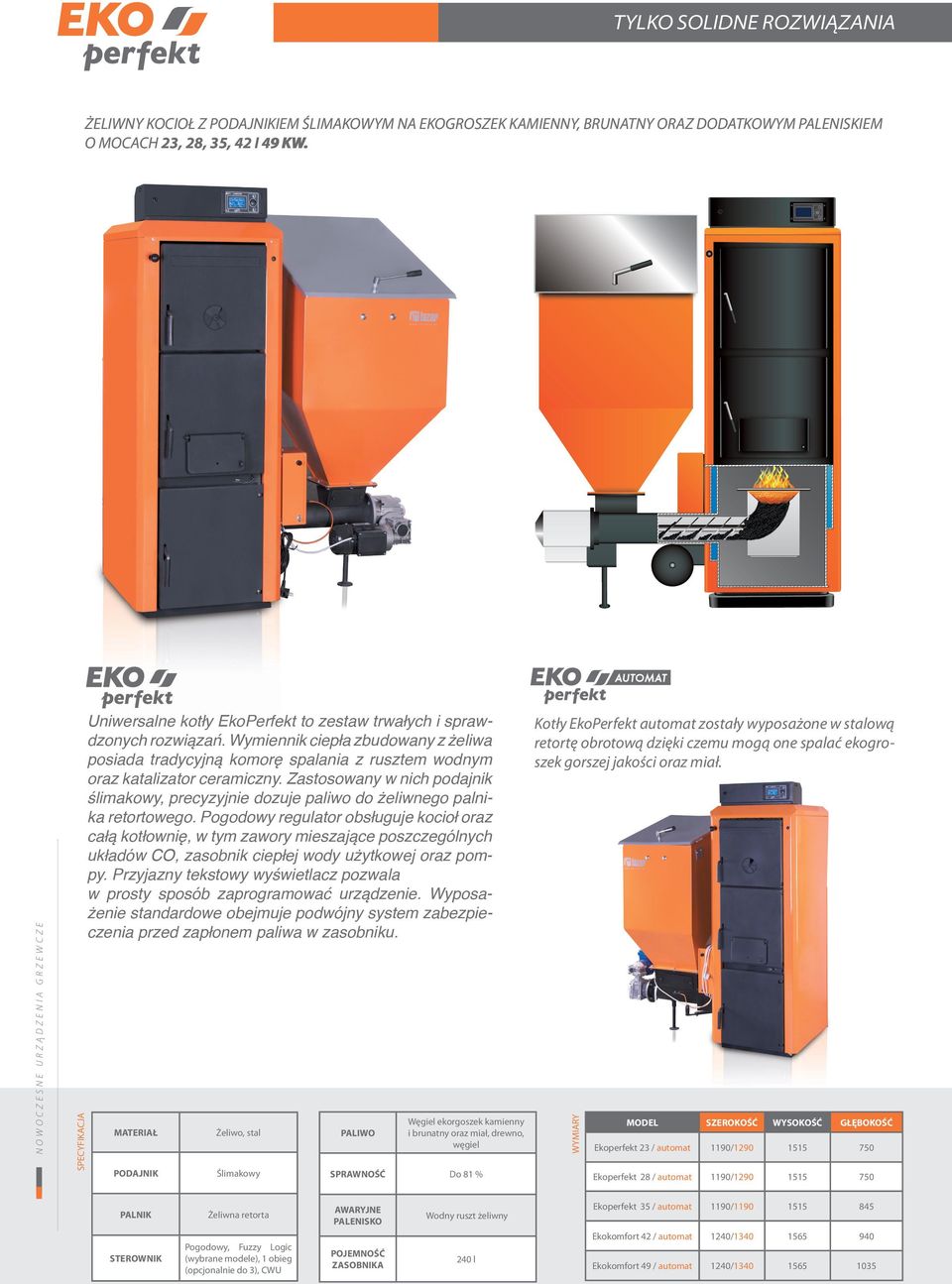

4 TYLKO SOLIDNE ROZWIĄZANIA ŻELIWNY KOCIOŁ Z PODAJNIKIEM ŚLIMAKOWYM NA EKOGROSZEK KAMIENNY, BRUNATNY ORAZ DODATKOWYM PALENISKIEM O MOCACH 23, 28, 35, 42 I 49 KW. Uniwersalne kotły EkoPerfekt to zestaw trwałych i sprawdzonych rozwiązań. Wymiennik ciepła zbudowany z żeliwa posiada tradycyjną komorę spalania z rusztem wodnym oraz katalizator ceramiczny. Zastosowany w nich podajnik ślimakowy, precyzyjnie dozuje paliwo do żeliwnego palnika retortowego. Pogodowy regulator obsługuje kocioł oraz całą kotłownię, w tym zawory mieszające poszczególnych układów CO, zasobnik ciepłej wody użytkowej oraz pompy. Przyjazny tekstowy wyświetlacz pozwala w prosty sposób zaprogramować urządzenie. Wyposażenie standardowe obejmuje podwójny system zabezpieczenia przed zapłonem paliwa w zasobniku. PODAJNIK Żeliwo, stal Ślimakowy Węgiel ekorgoszek kamienny i brunatny oraz miał, drewno, węgiel SPRAWNOŚĆ Do 81 % Kotły EkoPerfekt automat zostały wyposażone w stalową retortę obrotową dzięki czemu mogą one spalać ekogroszek gorszej jakości oraz miał. WYMIARY MODEL SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ Ekoperfekt 23 / automat 1190/ Ekoperfekt 28 / automat 1190/ PALNIK Żeliwna retorta Pogodowy, Fuzzy Logic (wybrane modele), 1 obieg (opcjonalnie do 3), CWU AWARYJNE POJEMNOŚĆ ZASOBNIKA Wodny ruszt żeliwny 240 l Ekoperfekt 35 / automat 1190/ Ekokomfort 42 / automat 1240/ Ekokomfort 49 / automat 1240/

5 WIELOWY KOCIOŁ NA LATA ŻELIWNY KOCIOŁ Z PODAJNIKIEM TŁOKOWYM NA EKOGROSZEK KAMIENNY, BRUNATNY, MIAŁ ORAZ DODATKOWYM PALENI- SKIEM O MOCACH 25, 35, 42 I 49 KW. Uniwersalne kotły MultiPefekt stanowią połączenie automatycznego, wielopaliwowego podajnika tłokowego z żeliwnym wymiennikiem wyposażonym w tradycyjną komorę spalania przeznaczoną do ręcznego załadunku. Stalowy palnik poziomy wyposażono w dysze dopalające pyły oraz elementy ceramiczne. Pogodowy regulator obsługuje kocioł oraz całą kotłownię, w tym zawory mieszające poszczególnych układów CO, zasobnik ciepłej wody użytkowej oraz pompy. Przyjazny tekstowy wyświetlacz pozwala w prosty sposób zaprogramować urządzenie. Wyposażenie standardowe obejmuje podwójny system zabezpieczenia przed zapłonem paliwa w zasobniku. To wszystko sprawia, że MultiPefrekt to trwałe, oszczędne i naprawdę wielopaliwowe urządzenie. PODAJNIK Żeliwo, stal Tłokowy Węgiel ekorgoszek kamienny i brunatny oraz miał, drewno, węgiel SPRAWNOŚĆ Do 79 % WYMIARY MODEL SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ Multiperfekt Multiperfekt PALNIK Stalowo-szamotowy, płaski Pogodowy, Fuzzy Logic (wybrane modele), 1 obieg (opcjonalnie do 3), CWU AWARYJNE POJEMNOŚĆ ZASOBNIKA Wodny ruszt żeliwny 155 l Multiperfekt Multiperfekt

6 STALOWY KOCIOŁ Z RĘCZNYM ZAŁADUNKIEM NA WĘGIEL ORAZ DREWNO O MOCACH 18, 25 I 34 KW. Kocioł stalowy wodny centralnego ogrzewania KRUK jest nowoczesnym kotłem niskotemperaturowym. Przestronna komora załadunkowa sprawia, że spalanie wszelakiego rodzaju paliw jest wygodne. Duże drzwi rewizyjne ułatwiają czyszczenie. W kotle KRUK zastosowano ceramiczne półki, które stanowią przegrody ciągów. Ponadto ceramika rozgrzewa się i wpływa na spadek emisji oraz wzrost sprawności. Standardowo kocioł wyposażony jest w miarkownik ciągu sterujący jego pracą. Dodatkowo KRUK może być doposażony w regulator z wentylatorem. NOWOCZESNE ZESTAWY SOLARNE Zestawy solarne SolarHit należą do najnowszej generacji urządzeń grzewczych, dostarczających w sposób naturalny i ekologiczny darmową energię słoneczną. Wykonane są one z materiałów najwyższej jakości, w ich konstrukcji wykorzystano między innymi szkło borokrzemianowe i stal szlachetną. To gwarantuje im wieloletnią trwałość. Zastosowanie najnowszych rozwiązań technicznych, takich jak selektywna powłoka, zapewnia im najwyższą sprawność pochłaniania - powyżej 95%. Nowoczesny system HeatPipe to bezpieczeństwo użytkowania. Kolektory wyposażone są w wielofunkcyjny regulator, współpracujący z dodatkowym źródłem ciepła. Użytkownik otrzymuje kompletny zestaw w solidnym opakowaniu gotowy do montażu i użytkowania. Wszystkie te cechy stawiają zestawy SolarHit w gronie najlepszych urządzeń tego typu. Stal Miarkownik ciągu standard, Wentylator, sterownik, pompy CO i CWU, PID Węgiel kamienny orzech, brunatny, koks, drewno Wodny ruszt stalowy

7 NOWOCZESNE KOTŁY PELETOWE STALOWY KOCIOŁ NA PELETY, WYPOSAŻONY W SONDĘ LAMBDA, SYSTEM PNEUMATYCZNEGO TRANSPORTU PALIWA, AUTOMATYCZNEGO CZYSZCZENIA WYMIENNIKA I PALNIKA ORAZ AUTOMATYCZNĄ ZAPALARKĘ, O SPRAWNOŚCI 91,1 % I MOCY 20 KW. AUTOMATYCZNY KOCIOŁ NA PELETY INTERFIRE MODULOWANE SPALANIE PELET Nowoczesny sterownik stale obserwujący temperatury zasilania, powrotu oraz kotła szybko reaguje na zmiany płynnie regulując moc kotła tak, aby była ona dokładnie taka jak zapotrzebowanie. Zważywszy na dużą zmienność warunków w jakich pracuje kocioł jest to doskonałe rozwiązanie dające duże oszczędności. AUTOMATYCZNE CZYSZCZENIE PALNIKA Palnik systematycznie poddawany jest automatycznemu czyszczeniu co gwarantuje stale optymalne warunki spalania paliwa oraz zwalnia z tej czynności użytkownika. AUTOMATYCZNE CZYSZCZENIE WYMIENNIKA CIEPŁA Wykonane ze stali nierdzewnej sprężyny umieszczone w płomieniówkach regularnie czyszczą wymiennik zapewniając jego wysoką sprawność oraz zwalniając z tej pracy użytkownika. Ponadto wprowadzają one spaliny w zawirowania dodatkowo podnosząc stopień wymiany ciepła. KOMPLEKSOWE STEROWANIE CAŁĄ KOTŁOWNIĄ Nowoczesny i mocno zaawansowany regulator steruje pracą kotła oraz całej kotłowni w tym pompami, zaworami, siłownikami, buforem oraz bojlerem. Dzięki temu wszystkie urządzenia są ze sobą zintegrowane, a sterownik optymalnie dobiera parametry ich pracy. sprawność ciep Sonda LAMBDA wysoka sprawność w pełnym zakresie Sonda lambda zainstalowana na wylocie spalin w połączeniu z systemem czujników mierzących przepływ powietrza inteligentnie steruje pracą podajnika paliwa oraz wentylatorami powietrza pierwotnego i wtórnego gwarantując najwyższą sprawność w pełnym zakresie mocy na poziomie 91 %. Daje to realne oszczędności i jest niezwykle istotne szczególnie podczas normalnej pracy kotła, gdzie zapotrzebowanie na ciepło zmienia się z godziny na godzinę. Stal Pelety PODAJNIK Ślimakowy SPRAWNOŚĆ Powyżej 91,1 % PALNIK Ceramiczny palnik wrzutkowy, automatyczny zapałon AWARYJNE Sonda lambda, płynnie modulowana moc, pogodowy, 2 obiegi CO, 1 obieg CWU POJEMNOŚĆ ZASOBNIKA 170 l AUTOMATYCZNY ZASYSACZ PELET VACUM Urządzenie pneumatycznego transportu paliwa VACUM sprawia, że kocioł sam automatycznie zadba o załadunek pelet z silosa, a obsługa staje się jeszcze prostsza. STALOWY KOCIOŁ NA PELETY Z AUTOMATYCZNIE CZYSZCZONYM PALNIKIEM ORAZ ZAPALARKĄ, O SPRAWNOŚCI 92,1 % I MOCY 21 KW AUTOMATYCZNY KOCIOŁ NA PELETY SMARTFIRE MODULOWANE SPALANIE PELET Nowoczesny sterownik stale obserwujący temperatury zasilania, powrotu oraz kotła szybko reaguje na zmiany regulując moc kotła tak, aby była ona najbardziej zbliżona do zapotrzebowania. Zważywszy na dużą zmienność warunków w jakich pracuje kocioł jest to doskonałe rozwiązanie zwiększające sprawność oraz dające duże oszczędności. KOMPLEKSOWE STEROWANIE CAŁĄ KOTŁOWNIĄ Nowoczesny i mocno zaawansowany regulator steruje pracą kotła oraz całej kotłowni w tym pompami, zaworami, siłownikami oraz bojlerem. Dzięki temu wszystkie urządzenia są ze sobą zintegrowane, a sterownik optymalnie dobiera parametry ich pracy. SYSTEM CZYSZCZENIA WYMIENNIKA CIEPŁA Wykonane ze stali nierdzewnej sprężyny umieszczone w płomieniówkach poruszane za pomocą dźwigni czyszczą wymiennik zapewniając jego wysoką sprawność. Ponadto wprowadzają one spaliny w zawirowania dodatkowo podnosząc stopień wymiany ciepła. a 92,1% AUTOMATYCZNY ZAPŁON PALIWA W przypadku całkowitego braku zapotrzebowania na ciepło kocioł wygasza się automatycznie. Natomiast jeżeli tylko takie zapotrzebowanie wykryje nastąpi automatyczne rozpalenie i przejście do normalnej pracy urządzenia bez angażowania użytkownika. ln sprawność ciep Stal Pelety PODAJNIK Ślimakowy SPRAWNOŚĆ Powyżej 92,1 % PALNIK Palnik wrzutkowy, automatyczny zapałon AWARYJNE POJEMNOŚĆ ZASOBNIKA 150 l Modulowana moc, pogodowy, 1 obieg CO, 1 obieg CWU SAMOCZYSZCZĄCY SIĘ PALNIK Palnik systematycznie poddawany jest automatycznemu czyszczeniu co gwarantuje stale optymalne warunki spalania paliwa oraz zwalnia z tej czynności użytkownika. lna 91,1%

8 Ciesz się Ogniem! WODNY WKŁAD KOMINKOWY STALOWO-CERAMICZNY O MOCY 18 KW CZYSTA SZYBA PRZEZ DŁUGI CZAS! WODNE WKŁADY KOMINKOWE WESTA WK5169 Z OWALNĄ SZYBĄ WODNE WKŁADY KOMINKOWE WESTA WK5169 Z PŁASKĄ SZYBĄ WODNE WKŁADY KOMINKOWE WESTA WK5169 Wodne wkłady kominkowe WESTA stanowią doskonałe rozwiązanie dla wodnych systemów grzewczych. W połączeniu z buforem, kolektorem słonecznym oraz kotłem tworzą wysoce wydajne, oszczędne i wygodne w użytkowaniu systemy. Nowoczesny front oraz duża żaroodporna szyba zapewniają doskonały widok palącego się drewna. Natomiast kurtyny powietrzne i niska emisja CO gwarantują, że będzie ona czysta przez długi czas. Nowoczesne technologie, najwyższej klasy materiały oraz restrykcyjny system kontroli przekładają się na wysoką jakość. To wszystko sprawia, że wkłady kominkowe Westa to dobry wybór. MOC SZYBA WKŁAD KOMINKOWY STALOWO-SZAMOTOWY W WERSJI WODNEJ O MOCY 14,5 KW. N O W O C Z E S N Y K O R P U S SILESIA SK 5169 Z OWALNĄ SZYBĄ MOC Stal, szamot, wermikulit Konwekcja 6 kw Woda 12 kw Żaroodporna, płaska lub owalna Stal, szamot Konwekcja 9,5 kw Woda 5 kw SPRAWNOŚĆ Drewno drzew liściastych SPRAWNOŚĆ 75,00% DRZWICZKI Płaskie lub owalne, otwierane w lewo lub prawo, podwójnie ryglowane N O W O C Z E S N Y K O R P U S SILESIA SK 5169 Z PŁASKĄ SZYBĄ Drewno drzew liściastych 82 % - woda 77 % - konwekcja WKŁADY KOMINKOWE SILESIA SK5169 Z NASADKĄ WODNĄ WM12 Radość użytkowania kominka połączona z wysoce sprawnym ogrzewaniem to wkłady kominkowe Silesia. Nowoczesny front oraz duża żaroodporna szyba zapewniają doskonały widok palącego się drewna. Natomiast kurtyny powietrzne i niska emisja CO gwarantują, że będzie ona czysta przez długi czas. Korpus stalowy Silesii produkuje się przy wykorzystaniu najnowszych technologii spawalniczych co przekłada się na wysoką jakość. To wszystko sprawia, że wkłady kominkowe Silesia to najwyższa półka. SZYBA Żaroodporna, płaska lub owalna DRZWICZKI Płaskie lub owalne, otwierane w lewo lub prawo, podwójnie ryglowane

9 ARMATURA PRZYŁĄCZA KOMINOWE BERTRAMS ECOMAX 800 S System rur i kolan BERTRAMS służy do odprowadzania spalin z kotłów i wkładów kominkowych. Moduł rozszerzeniowy umożliwiający podłączenie dwóch dodatkowych obiegów mieszaczy. ZAWÓR TERMOSTATYCZNY TERMOVAR Zawór termostatyczny zabezpieczający kocioł przed powrotem wody o niskiej temperaturze. ECOMAX 200 ZAWORY 4 DROGOWE Sterownik do kotła KRUK, steruje pracą wentylatora, pompy CO i pompy CWU. Posiada do wyboru algorytm pracy : TRADYCYJNY, PID, PID z czujnikiem spalin (opcja ). Możliwość współpracy z termostatem pokojowym. Zawór 4 drogowy napędzany siłownikiem miesza wodę wychodzącą z kotła z wodą wracającą z instalacji utrzymuje w ten sposób zadaną temperaturę wody w obiegach CO. ZAWORY 4 DROGOWE TYP H Służą do montażu na rozdzielaczach belkowych. ROZDZIELACZ BELKOWY 2-3 SEKCYJNY Rozdzielacz ułatwia i przyśpiesza wykonanie instalacji 2-3 obiegowych, dzięki zwartej konstrukcji zajmuje mało miejsca w kotłowni. Rozdział obiegów ukryty jest w środku, u dołu znajdują się przyłącza do kotła, u góry 2-3 pary wyjść do obiegów. SIŁOWNIK AUTOMIX 55 Napęd do zaworów 4 drogowych.

10 SCHEMATY SCHEMAT Z ZAWOREM TERMOSTATYCZNYM PODNOSZĄCYM TEMPERATURĘ WODY POWROTNEJ OPIS: 1 kocioł z podajnikiem retortowym 2 regulator ecomax moduł wykonawczy 3 regulator ecomax panel sterujący 4 wentylator 5 czujnik temperatury podajnika 6 silnik motoreduktora 7 czujnik temperatury kotła 8 czujnik temperatury ciepłej wody użytkowej 9 czujnik temperatury mieszacza 10 czujnik temperatury pogodowy 11 pompa obiegu centralnego ogrzewania 12 pompa obiegu ciepłej wody użytkowej 13 pompa obiegu mieszacza 15 zasobnik ciepłej wody użytkowej 16 termostat pokojowy 27 czujnik temperatury powrotu 28 termostatyczny zwór trójdrogowy 29 zawór dławiący (grzybkowy) SCHEMAT Z ZAWOREM CZTERODROGOWYM STERUJĄCYM OBIEGIEM CENTRALNEGO OGRZEWANIA I PODNO- SZĄCYM TEMPERATURĘ WODY POWROTNEJ OPIS: 1 kocioł z podajnikiem retortowym 2 regulator ecomax moduł wykonawczy 3 regulator ecomax panel sterujący 4 wentylator 5 czujnik temperatury podajnika 6 silnik motoreduktora 7 czujnik temperatury kotła 8 czujnik temperatury ciepłej wody użytkowej 9 czujnik temperatury mieszacza 10 czujnik temperatury pogodowy 12 pompa obiegu ciepłej wody użytkowej 13 pompa obiegu mieszacza 14 siłownik mieszacza 15 zasobnik ciepłej wody użytkowej 16 termostat pokojowy 27 czujnik temperatury powrotu.

11 SCHEMATY SCHEMAT Z TRZEMA ZAWORAMI TRÓJDROGOWYMI STERUJĄCYMI TRZEMA OBIEGAMI OGRZEWANIA, TEMPE- RATURA WODY POWROTNEJ PODNOSZONA ZA POMOCĄ ZAWORU TERMOSTATYCZNEGO OPIS : 1 kocioł z podajnikiem retortowym 2 regulator ecomax moduł wykonawczy 3 regulator ecomax panel sterujący 4 wentylator 5 czujnik temperatury podajnika 6 silnik motoreduktora 7 czujnik temperatury kotła 8 czujnik temperatury ciepłej wody użytkowej 9 czujnik temperatury mieszacza 10 czujnik temperatury pogodowy 11 pompa obiegu centralnego ogrzewania 12 pompa obiegu ciepłej wody użytkowej 13 pompa obiegu mieszacza 14 siłownik mieszacza 15 zasobnik ciepłej wody użytkowej 16 termostat pokojowy 17 regulator ecomax 800 moduł mieszaczowy M 18 siłownik mieszacza 2 19 siłownik mieszacza 3 20 pompa mieszacza 2 21 pompa mieszacza 3 22 termostat pokojowy mieszacza 2 23 termostat pokojowy mieszacza 3 24 czujnik temperatury mieszacza 2 25 czujnik temperatury mieszacza 3 26 zewnętrzny termostat zabezpieczający ogrzewanie podłogowe 55 st. C (odcina zasilanie elektryczne pompy mieszacza po przekroczeniu maksymalnej tempera tury termostat nie wchodzi w skład wyposażenia regulatora ecomax800) 27 czujnik temperatury powrotu 28 termostatyczny zawór trójdrogowy (w celu ochrony powrotu kotła) 30 sprzęgło hydrauliczne (nie wymagane w razie zastosowania zaworów 4 drogowych) Pokazane schematy hydrauliczne nie zastępują projektu instalacji centralnego ogrzewania i służą jedynie do celów poglądowych!

12 projekt graficzny: HKS LAZAR Spółka z o.o Jastrzębie Zdrój ul. Wodzisławska 15 B, Polska tel.: tel.: tel.: tel.: fax: wew. 104 w w w.hkslazar.pl
