1 Systemy solarne 13.1 Vitosol 100-F Vitosol 200-F Kolektory płaskie 13.2 Vitosol 200-T Rurowe kolektory próżniowe 13.3 Vitosol 300-T Rurowe kolektory próżniowe 13.4 Wyposażenie dodatkowe Wyposażenie Hydrauliczne 13 Regulatory systemów solarnych 13.5 Solarny moduł regulacyjny SM1 Solar 100-C Vitosolic 100 i 200 Pojemnościowe podgrzewacze wody do systemów solarnych patrz rejestr 17

2 13

3 VITOSOL 100-F Kolektory płaskie do wykorzystania energii słonecznej Moduły o powierzchni absorbera 2,3 m Vitosol 100-F typ SV1A Vitosol 100-F typ SH1A Vitosol 100-F Kolektor płaski Typ SV1A i SH1A do pionowego lub poziomego montażu, na płaskich i pochyłych dachach oraz do montażu wolnostojącego Do podgrzewu wody grzewczej, wody użytkowej a także wody w basenach kąpielowych poprzez wymiennik ciepła Dopuszczalne nadciśnienie robocze do 6 bar Wysokowydajny, atrakcyjny cenowo kolektor płaski. Możliwość uniwersalnego stosowania do montażu na dachu, w układzie pionowym i poziomym można połączyć ze sobą równolegle do 12 kolektorów. Wysoka sprawność, dzięki selektywnemu pokryciu absorbera i przykryciu z gradoodpornego szkła solarnego. Trwała szczelność i wysoka sztywność, dzięki jednoczęściowej, giętej ramie aluminiowej i bezstykowej uszczelce szyby. Odporna na przebicie i korozję spodnia ściana z ocynkowanej blachy stalowej. Wygodny w montażu system mocowania, ze sprawdzonymi wytrzymałościowo i odpornymi na korozję elementami jednolicie dla wszystkich kolektorów Viessmann. Szybkie i bezpieczne przyłączanie kolektorów elastycznymi łącznikami wtykowymi z rurek falistych ze stali nierdzewnej Znak CE według EN i certyfikacja dla znaku Solar Keymark

4 Zestawy pakietowe z kolektorami VITOSOL 100-F System solarny System solarny z podgrzewaczem c.w.u. Ekocell 100-B/Vitocell 100-B/ Vitocell 100-V Pakiet solarny do wyboru z podgrzewaczem c.w.u. Vitosol 100-F Typ Ilość/ Pow. absorbera Pojemnościowy podgrzewacz c.w.u. SV1A 2/4,6 m SV1A 3/6,9 m 2 SV1A 4/9,2 m 2 SV1A 2/4,6 m 2 Vitocell 100-V (srebrny) typ CVA poj. 160 litrów Vitocell 100-V (srebrny) typ CVA poj. 200 litrów SV1A 2/4,6 m litrów Ekocell 100-B A Kolektor słoneczny B Zimna woda C Regulator solarny D Ciepła woda E Biwalentny podgrzewacz wody F Kocioł grzewczy SV1A 2/4,6 m litrów Vitocell 100-B (srebrny) Wskazówka! Przewody przyłączeniowe, w zależności od zapotrzebowania, należy zamówić oddzielnie, patrz strona SV1A 2/4,6 m litrów Vitocell 100-U (srebrny) SV1A 3/6,9 m 2 Vitocell 100-B (srebrny) typ CVB poj. 400 litrów Vitocell 100-B (srebrny) typ CVB poj. 500 litórw Zakres dostawy pakietu solarnego: kolektory płaskie Vitosol 100-F podgrzewacz wody (od 160 do 500 l.) regulator solarny pierścieniowa złączka zaciskowa z odpowietrznikiem solarne naczynie wzbiorcze: poj. 25 litrów dla pow. kolektorów 4,6 m 2 poj. 40 litrów dla pow. kolektorów 6,9 m 2 poj. 50 litrów dla pow. kolektorów 9,2 m 2 rozdzielacz Solar Divicon typ PS10 czynnik grzewczy Tyfocor: poj. 25 litrów dla pow. kolektorów 4,6 i 6,9 m 2 poj. 50 litrów dla pow. kolektorów 9,2 m 2 rury łączące ( ) i zestaw przyłączeniowy ( ) zestaw montażowy Vitosol 100-F (dla pokrycia dachówką) (dla pakietu z kolektorami o pow. 6,9 m 2 lub 9,2 m 2 zestaw montażowy należy zamówić oddzielnie) zestaw tulei zanurzeniowych

5 Zestawy pakietowe z kolektorami VITOSOL 100-F System solarny Pakiet solarny bez kotła grzewczego Regulator solarny Regulator solarny i stacja wymiennikowa Solar * Gr. mat. SK , SK , SK , SK , 13.1 SK , SK , SK , SK , SK , SK , SK , SK , *1 Stacja wymiennikowa Solar służy do przyłączenia kolektorów słonecznych do podgrzewacza Vitocell 100-V (typ CVW). Kolanko z gwintem zewnętrznym do montażu czujnika temperatury w podgrzewaczu należy zamówić oddzielnie

6 Zestawy pakietowe z kolektorami VITOSOL 100-F System solarny System solarny z biwalentnym podgrzewaczem c.w.u. Ekocell 100-B/Vitocell 100-B i regulatorem solarnym lub modułem solarnym Pakiet solarny do wyboru z podgrzewaczem c.w.u. Vitosol 100-F Typ Ilość/ Pow. absorbera Pojemnościowy podgrzewacz c.w.u. SV1A 2/4,6 m litrów Ekocell 100-B 13.1 SV1A 2/4,6 m litrów Vitocell 100-W (biały) typ CVB A Kolektor słoneczny B Zimna woda C Regulator solarny D Ciepła woda E Biwalentny podgrzewacz wody F Kocioł grzewczy Wskazówka! Przewody przyłączeniowe, w zależności od zapotrzebowania, należy zamówić oddzielnie, patrz strona Zakres dostawy pakietu solarnego z kotłem wiszącym: kolektory płaskie Vitosol 100-F biwalentny podgrzewacz wody (od 250 do 500 l.) pierścieniowa złączka zaciskowa z odpowietrznikiem solarne naczynie wzbiorcze (25 litrów) rozdzielacz Solar Divicon typ PS10 czynnik grzewczy Tyfocor (25 litrów) rury łączące ( ) i zestaw przyłączeniowy ( ) zestaw montażowy Vitosol 100-F/200-F (dla pokrycia dachówką) zestaw tulei zanurzeniowych kompletny kondensacyjny kocioł grzewczy zestaw montażowy kotła (dla pakietów z kotłem Vitodens 200-W) zestaw przyłączeniowy podgrzewacza (tylko dla Vitocell 100-W) moduł solarny (dla pakietów z kotłem Vitodens 200-W) regulator solarny (dla pakietów z kotłem Vitodens 100-W)

7 Zestawy pakietowe z kolektorami VITOSOL 100-F System solarny Pakiet solarny z kotłem grzewczym Vitodens 100-W (typ WB1B) Vitodens 200-W (typ WB2C) 9 26 kw kw 4,8 19 kw 6,5 26 kw 8,8 35 kw Gr. mat. WB1B , WB1B , 13.1 WB2C , WB2C , WB2C ,

8 VITOSOL 100-F Pojedyncze kolektory konstrukcja pionowa 2,3 m 2 powierzchni absorbera Instalacja solarna Powierzchnia absorbera (m 2 ) 2,3 4,6 6,9 9,2 11,5 13,8 18,4 23,0 Gr. mat. 10 Dla baterii kolektorów należy zamówić odpowiednią liczbę pojedynczych kolektorów Vitosol 100-F typ SV1A (ramy aluminiowe) liczba , 3 526, 5 289, 7 052, 8 815, , , , 13.1 Rury łączące (1 para) liczba , 228, 342, 456, 570, 798, 1 026, Zestaw przyłączeniowy dla jednego pola kolektorów zawierającego do 12 kolektorów Zestaw tulei zanurzeniowej (jeden na instalację solarną) , , Dane techniczne pojedynczego kolektora Powierzchnia brutto Powierzchnia absorbera Powierzchnia czynna 2,51 2,32 2,33 m 2 Wymiary zewnętrzne Szerokość Wysokość Głębokość mm Ciężar 43 kg Części do montażu Zestaw części zamiennych (Vitosol 100-F) Asortyment drobnych części, które mogą ulec zgubieniu podczas montażu kolektora ,30 Gr. mat. netto

9 VITOSOL 100-F Pojedyncze kolektory konstrukcja pionowa 2,3 m 2 powierzchni absorbera System mocujący Wyposażenie dodatkowe System mocujący Wymagane wyposażenie dodatkowe odpowiednio do liczby kolektorów * Gr. mat. 10 Zestaw mocujący do pochyłych dachów (montaż na dachu) Pokrycie dachówkowe Z , Z , Z , Z , Z , Z , Z , Z , Dachówka karpiówka Z , Z , Z , Z , Z , Z , Z , Z , Pokrycie łupkowe Z , Zestaw mocujący bez haków dachowych np. do montażu przez inwestora na dachach blaszanych Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , 13.1 Pokrycie płytami falistymi o profilu 5 i 6 Z , Z , Z , Z , Z , Z , Z , Z , o profilu 8 Z , Z , Z , Z , Z , Z , Z , Z , Zestaw mocujący do dachów pokrytych dachówką (dla dwóch kolektorów) zestaw Standard ze stali nierdzewnej , Zestaw dla dachów płaskich do montażu wolnostojącego na konstrukcji wsporczej *2 Nachylenie: 25 do 60 Z , Z , Z , Z , Z , Z , Z Z , , *1 Wyposażenie dodatkowe dla 7, 9, 11 lub 12 kolektorów na zapytanie *2 Konstrukcja wsporcza, np. konstrukcja stalowa, leży w gestii inwestora

10 VITOSOL 100-F Pojedyncze kolektory konstrukcja pozioma 2,3 m 2 powierzchni absorbera Instalacja solarna Powierzchnia absorbera (m 2 ) 2,3 4,6 6,9 9,2 11,5 13,8 18,4 23,0 Gr. mat. 10 Dla baterii kolektorów należy zamówić odpowiednią liczbę pojedynczych kolektorów 13.1 Vitosol 100-F typ SH1A (ramy aluminiowe) Rury łączące (1 para) liczba , 3526, 5289, 7052, 8815, , , , liczba , 228, 342, 456, 570, 798, 1026, Zestaw przyłączeniowy dla jednego pola kolektorów zawierającego do 10 kolektorów Zestaw tulei zanurzeniowej (jeden na instalację solarną) , , Dane techniczne pojedynczego kolektora Powierzchnia brutto Powierzchnia absorbera Powierzchnia czynna 2,51 2,32 2,33 m 2 Wymiary zewnętrzne Długość Szerokość Wysokość mm Ciężar 43 kg Części do montażu Zestaw części zamiennych (Vitosol 100-F) Asortyment drobnych części, które mogą ulec zgubieniu podczas montażu kolektora ,30 Gr. mat. netto

11 VITOSOL 100-F Pojedyncze kolektory konstrukcja pozioma 2,3 m 2 powierzchni absorbera System mocujący Wyposażenie dodatkowe System mocujący Wymagane wyposażenie dodatkowe odpowiednio do liczby kolektorów * Gr. mat. 10 Zestaw mocujący do pochyłych dachów (montaż na dachu) Pokrycie dachówkowe Z , Z , Z , Z , Z , Z , Z Z , 5770, Dachówka karpiówka Z , Z , Z , Z , Z , Z , Z Z , 5006, Pokrycie łupkowe Z , Z , Z , Z , Z , Z , Z Z , 5046, 13.1 Zestaw mocujący bez haków dachowych np. do montażu przez inwestora na dachach blaszanych Z , Z , Z , Z , Z , Z , Z Z , 4066, Pokrycie płytami falistymi o profilu 5 i 6 Z , Z , Z , Z , Z , Z , Z Z , 4998, o profilu 8 Z , Z , Z , Z , Z , Z , Z Z , 4998, Zestaw dla dachów płaskich do montażu wolnostojącego *2 Nachylenie dachu: 25 do 45 Z , Z , Z , Z , Z , Z , Z Z , 9232, Nachylenie dachu: 50 do 80 Z , Z , Z , Z , Z , Z , Z Z , , Zestaw dla dachów płaskich do montażu wolnostojącego na konstrukcji wsporczej *3 Nachylenie dachu: 25 do 45 Z , Z , Z , Z , Z , Z , Z Z , 7292, Nachylenie dachu: 50 do 80 Z , Z , Z , Z , Z , Z , Z , Z , Zestaw dla fasady Nachylenie fasady: 10 do 45 Z , Z , Z , Z , Z , Z , Z Z , 8300, *1 Wyposażenie dodatkowe dla 7, 9, 11 lub 12 kolektorów na zapytanie *2 Płyty betonowe mocujące zestaw, leży w gestii inwestora. *3 Konstrukcja wsporcza, np. konstrukcja stalowa, leży w gestii inwestora

12

13 VITOSOL 200-F Kolektory płaskie do wykorzystania energii słonecznej Moduły o powierzchni absorbera 2,3 m Vitosol 200-F typ SV2A Vitosol 200-F typ SH2A Vitosol 200-F Kolektor płaski Typ SV2A i SH2A do pionowego lub poziomego montażu, na płaskich i pochyłych dachach oraz integracji z dachem i do montażu wolnostojącego Typ SH2A do montażu także na fasadach Dopuszczalne nadciśnienie robocze do 6 bar Wydajny kolektor płaski z absorberem pokrytym wysokoselektywną warstwą. Układ przewodów wewnętrznych w formie wężownicy oraz zabudowane w kolektorze przewody zbiorcze zapewniają wysoką efektywność pracy. Możliwe równoległe połączenie do 12 kolektorów. Uniwersalne zastosowanie: zarówno do zabudowy dachowej, integracji z dachem, jak i montażu wolnostojącego. Możliwość montażu w pozycji pionowej lub poziomej. Wysoka sprawność dzięki selektywnemu pokryciu absorbera oraz przykryciu z odpornego na warunki atmosferyczne szkła solarnego. Szczelność oraz stabilność konstrukcji kolektora zapewniona dzięki jednoczęściowej tłoczonej ramie aluminiowej i bezstykowemu uszczelnieniu przykrycia szybowego. Odporne na uszkodzenia i korozję dno obudowy kolektora. Wygodny w montażu system mocowania ze sprawdzonymi pod względem wytrzymałości i odpornymi na korozję elementami ze stali nierdzewnej i aluminium jednolity dla kolektorów firmy Viessmann. Szybkie i pewne łączenie kolektorów w baterie, dzięki elastycznym połączeniom wtykowym. Atrakcyjne wzornictwo kolektora, kolor obudowy RAL 8019 (brązowy)

14 Zestawy pakietowe z kolektorami VITOSOL 200-F System solarny System solarny z podgrzewaczem c.w.u. Ekocell 100-B/Vitocell 100-B/ Vitocell 100-V Pakiet solarny do wyboru z podgrzewaczem c.w.u. Vitosol 200-F Typ Ilość/ Pow. absorbera Pojemnościowy podgrzewacz c.w.u. SV2A 2/4,6 m SV2A 3/6,9 m 2 SV2A 4/9,2 m 2 SV2A 2/4,6 m 2 Vitocell 100-V (srebrny) typ CVA poj. 160 litrów Vitocell 100-V (srebrny) typ CVA poj. 200 litrów SV2A 2/4,6 m litrów Vitocell 100-B (srebrny) A Kolektor słoneczny B Zimna woda C Regulator solarny D Ciepła woda E Biwalentny podgrzewacz wody F Kocioł grzewczy SV2A 2/4,6 m litrów Vitocell 100-U (srebrny) Wskazówka! Przewody przyłączeniowe, w zależności od zapotrzebowania, należy zamówić oddzielnie, patrz strona SV2A 3/6,9 m 2 Vitocell 100-B (srebrny) typ CVB poj. 400 litrów Vitocell 100-B (srebrny) typ CVB poj. 500 litórw Zakres dostawy pakietu solarnego: kolektory płaskie Vitosol 200-F podgrzewacz wody (od 160 do 500l) regulator solarny pierścieniowa złączka zaciskowa z odpowietrznikiem solarne naczynie wzbiorcze: poj. 25 litrów dla pow. kolektorów 4,6 m 2 poj. 40 litrów dla pow. kolektorów 6,9 m 2 poj. 50 litrów dla pow. kolektorów 9,2 m 2 rozdzielacz Solar Divicon typ PS10 czynnik grzewczy Tyfocor: poj. 25 litrów dla pow. kolektorów 4,6 i 6,9 m 2 poj. 50 litrów dla pow. kolektorów 9,2 m 2 rury łączące ( ) i zestaw przyłączeniowy ( ) zestaw montażowy Vitosol 200-F (dla pokrycia dachówką) (dla pakietu z kolektorami o pow. 6,9 m 2 lub 9,2 m 2 zestaw montażowy należy zamówić oddzielnie) zestaw tulei zanurzeniowych

15 Zestawy pakietowe z kolektorami VITOSOL 200-F System solarny Pakiet solarny bez kotła grzewczego Regulator solarny Regulator solarny i stacja wymiennikowa Solar * Gr. mat. SK , SK , SK , SK , 13.1 SK , SK , SK , SK , SK , SK , SK , *1 Stacja wymiennikowa Solar służy do przyłączenia kolektorów słonecznych do podgrzewacza Vitocell 100-V (typ CVW). Kolanko z gwintem zewnętrznym do montażu czujnika temperatury w podgrzewaczu należy zamówić oddzielnie

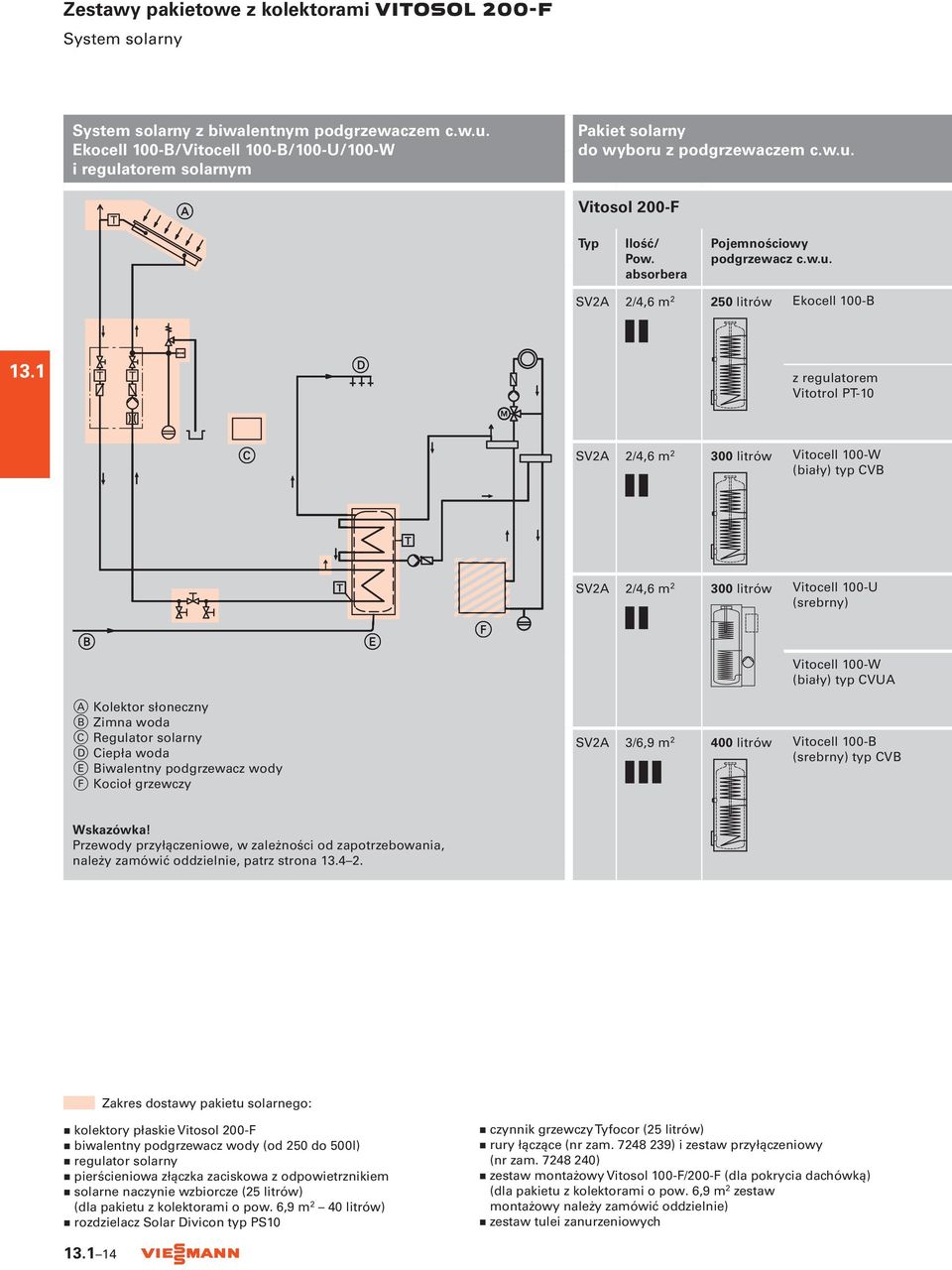

16 Zestawy pakietowe z kolektorami VITOSOL 200-F System solarny System solarny z biwalentnym podgrzewaczem c.w.u. Ekocell 100-B/Vitocell 100-B/100-U/100-W i regulatorem solarnym Pakiet solarny do wyboru z podgrzewaczem c.w.u. Vitosol 200-F Typ Ilość/ Pow. absorbera Pojemnościowy podgrzewacz c.w.u. SV2A 2/4,6 m litrów Ekocell 100-B 13.1 z regulatorem Vitotrol PT-10 SV2A 2/4,6 m litrów Vitocell 100-W (biały) typ CVB SV2A 2/4,6 m litrów Vitocell 100-U (srebrny) Vitocell 100-W (biały) typ CVUA A Kolektor słoneczny B Zimna woda C Regulator solarny D Ciepła woda E Biwalentny podgrzewacz wody F Kocioł grzewczy SV2A 3/6,9 m litrów Vitocell 100-B (srebrny) typ CVB Wskazówka! Przewody przyłączeniowe, w zależności od zapotrzebowania, należy zamówić oddzielnie, patrz strona Zakres dostawy pakietu solarnego: kolektory płaskie Vitosol 200-F biwalentny podgrzewacz wody (od 250 do 500l) regulator solarny pierścieniowa złączka zaciskowa z odpowietrznikiem solarne naczynie wzbiorcze (25 litrów) (dla pakietu z kolektorami o pow. 6,9 m 2 40 litrów) rozdzielacz Solar Divicon typ PS10 czynnik grzewczy Tyfocor (25 litrów) rury łączące ( ) i zestaw przyłączeniowy ( ) zestaw montażowy Vitosol 100-F/200-F (dla pokrycia dachówką) (dla pakietu z kolektorami o pow. 6,9 m 2 zestaw montażowy należy zamówić oddzielnie) zestaw tulei zanurzeniowych

17 Zestawy pakietowe z kolektorami VITOSOL 200-F System solarny Pakiet solarny z kotłem grzewczym: kondensacyjnym: Vitodens 100-W/200-W/300-W lub Vitocrossal 300 Vitodens 100-W (typ WB1B) Vitodens 200-W (typ WB2C) Vitodens 300-W (typ WB3D) Vitocrossal kw kw 4,8-19 kw 6,5-26 kw 8,8-35 kw 3,8-13 kw 3,8-19 kw 5,2-26 kw 7,0-35 kw 5,2 26kW Gr. mat. WB2C , WB2C , WB2C , WB1B , WB1B , 13.1 WB1B , WB1B , WB2C , WB2C , WB2C , CU3A , WB2C , WB2C , WB2C , WB3D , WB3D , WB3D , WB3D , CU3A , Zakres pakietu z kotłem wiszącym: kompletny kondensacyjny kocioł grzewczy zestaw montażowy (dla pakietów z kotłem Vitodens 200-W i Vitodens 300-W) zestaw przyłączeniowy podgrzewacza (tylko dla Vitocell 100-W typ CVB i CVUA) moduł solarny (dla pakietów z kotłem Vitodens 200-W i 300-W) regulator solarny (dla pakietów z kotłem Vitodens 100-W) Zakres dostawy z kotłem stojącym: kondensacyjny kocioł grzewczy z izolacją palnik Matrix regulator Vitotronic 200 KW6B okablowanie palnika

18 VITOSOL 200-F Pojedyncze kolektory konstrukcja pionowa 2,3 m 2 powierzchni absorbera Instalacja solarna Powierzchnia absorbera (m 2 ) 2,3 4,6 6,9 9,2 11,5 13,8 18,4 23,0 Gr. mat. 10 Dla baterii kolektorów należy zamówić odpowiednią liczbę pojedynczych kolektorów 13.1 Vitosol 200-F typ SV2A (ramy brązowe, RAL 8019) Rury łączące (1 para) liczba , 4904, 7356, 9808, , , , , liczba , 228, 342, 456, 570, 798, 1026, Zestaw przyłączeniowy dla jednego pola kolektorów zawierającego do 12 kolektorów Zestaw tulei zanurzeniowej (jeden na instalację solarną) , , Dane techniczne pojedynczego kolektora Powierzchnia brutto Powierzchnia absorbera Powierzchnia czynna 2,51 2,31 2,33 m 2 Wymiary zewnętrzne Szerokość Wysokość Głębokość mm Ciężar 51 kg Kolor specjalny Czas dostawy do 4 tygodni Kolektor specjalny (wg RAL) dla Vitosol 200-F (typ SV2A) przy montażu na dachu dla obudowy przyłączy hydraulicznych oraz listew maskujących przy integracji z dachem dla ramy montażowej, włącznie z obudową przyłą czy i listwami maskującymi Koszty dodatkowe odpowiadają liczbie zamówionych kolektorów , 1100, 1650, 2200, 2750, 3300, 4400, 5500, / netto 734, 1476, 2201, 2935, 3669, 4402, 5870, 7337, / netto 734, 1476, 2201, 2935, 3669, 4402, 5870, 7337, / netto Części do montażu Zestaw części zamiennych (Vitosol 200-F) Asortyment drobnych części, które mogą ulec zgubieniu podczas montażu kolektora ,30 Gr. mat. netto

19 VITOSOL 200-F Pojedyncze kolektory konstrukcja pionowa 2,3 m 2 powierzchni absorbera System mocujący Wyposażenie dodatkowe System mocujący Wymagane wyposażenie dodatkowe odpowiednio do liczby kolektorów * Gr. mat. 10 Zestaw mocujący do pochyłych dachów (montaż na dachu) Pokrycie dachówkowe Z , Z , Z , Z , Z , Z , Z , Z , Dachówka karpiówka Z , Z , Z , Z , Z , Z , Z , Z , Pokrycie łupkowe Z , Z , Z , Z , Z , Z , Z , Z , Zestaw mocujący bez haków dachowych np. do montażu przez inwestora na dachach blaszanych Z , Z , Z , Z , Z , Z , Z , Z , 13.1 Pokrycie płytami falistymi o profilu 5 i 6 Z , Z , Z , Z , Z , Z , Z , Z , o profilu 8 Z , Z , Z , Z , Z , Z , Z , Z , Zestaw Standard dla dachów pokrytych dachówką (dla dwóch kolektorów) ze stali nierdzewnej , Obudowa dla przyłączy hydraulicznych przy montażu na dachu, komplet dla lewej i prawej strony baterii kolektorów , Listwa dodatkowa dla zamaskowania wnęk pomiędzy kolektorami przy montażu na dachu liczba , 286, 429, 572, 715, 1 001, 1 287, Zestaw mocujący do pochyłych dachów (integracja z dachem) *2 Pokrycie dachówkowe Z , Pokrycie łupkowe Z , Dachówka karpiówka Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Obudowa dla przyłączy hydraulicznych przy integracji z dachem , Listwa dodatkowa dla zamaskowania wnęk pomiędzy kolektorami przy integracji z dachem liczba , 286, 429, 572, 715, 1 001, 1 287, Zestaw dla dachów płaskich do montażu wolnostojącego na konstrukcji wsporczej *3 Z , Z , Z , Z , Z , Z , Z Z , , *1 Wyposażenie dodatkowe dla 7, 9, 11 lub 12 kolektorów na zapytanie *2 Tylko dla pokrycia dachówkowego wymagane nachylenie dachu minimum 25 (dachówka falista). *3 Konstrukcja wsporcza, np. konstrukcja stalowa, leży w gestii inwestora

20 VITOSOL 200-F Pojedyncze kolektory konstrukcja pozioma 2,3 m 2 powierzchni absorbera Instalacja solarna Powierzchnia absorbera (m 2 ) 2,3 4,6 6,9 9,2 11,5 13,8 18,4 23,0 Gr. mat. 10 Dla baterii kolektorów należy zamówić odpowiednią liczbę pojedynczych kolektorów 13.1 Vitosol 200-F typ SH2A (ramy brązowe, RAL 8019) Rury łączące (1 para) liczba , 4904, 7356, 9808, , , , , liczba , 228, 342, 456, 570, 798, 1026, Zestaw przyłączeniowy dla jednego pola kolektorów zawierającego do 12 kolektorów Zestaw tulei zanurzeniowej (jeden na instalację solarną) , , Dane techniczne pojedynczego kolektora Powierzchnia brutto Powierzchnia absorbera Powierzchnia czynna 2,51 2,31 2,33 m 2 Wymiary zewnętrzne Długość Szerokość Wysokość mm Ciężar 51 kg Kolor specjalny Czas dostawy do 4 tygodni Kolektor specjalny (wg RAL) dla Vitosol 200-F (typ SV2A) przy montażu na dachu dla obudowy przyłączy hydraulicznych oraz listew maskujących przy integracji z dachem dla ramy montażowej, włącznie z obudową przyłą czy i listwami maskującymi Koszty dodatkowe odpowiadają liczbie zamówionych kolektorów , 1100, 1650, 2200, 2750, 3300, 4400, 5500, / netto 734, 1476, 2201, 2935, 3669, 4402, 5870, 7337, / netto 734, 1476, 2201, 2935, 3669, 4402, 5870, 7337, / netto Części do montażu Zestaw części zamiennych (Vitosol 200-F) Asortyment drobnych części, które mogą ulec zgubieniu podczas montażu kolektora ,30 /netto

21 VITOSOL 200-F Pojedyncze kolektory konstrukcja pozioma 2,3 m 2 powierzchni absorbera System mocujący Wyposażenie dodatkowe System mocujący Wymagane wyposażenie dodatkowe odpowiednio do liczby kolektorów * Gr. mat. 10 Zestaw mocujący do pochyłych dachów (montaż na dachu) Pokrycie dachówkowe Z , Z , Z , Z , Z , Z , Z Z , 5770, Dachówka karpiówka Z , Z , Z , Z , Z , Z , Z Z , 5006, Pokrycie łupkowe Z , Zestaw mocujący bez haków dachowych np. do montażu przez inwestora na dachach blaszanych Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z , Z Z , 5046, Z Z , 4066, 13.1 Pokrycie płytami falistymi o profilu 5 i 6 Z , Z , Z , Z , Z , Z , Z Z , 4998, o profilu 8 Z , Z , Z , Z , Z , Z , Z Z , 4998, Obudowa dla przyłączy hydraulicznych przy montażu na dachu, komplet dla lewej i prawej strony baterii kolektorów , Listwa dodatkowa dla zamaskowania wnęk pomiędzy kolektorami przy montażu na dachu liczba , 216, 324, 432, 540, 756, 972, Zestaw mocujący do pochyłych dachów (integracja z dachem) *2 Zestaw mocujący do pochyłych dachów (integracja z dachem) *2 Z , Z , Z , Z , Z , Z , Z , Z , Obudowa dla przyłączy hydraulicznych przy integracji z dachem , Listwa dodatkowa dla zamaskowania wnęk pomiędzy kolektorami przy integracji z dachem liczba , 216, 324, 432, 540, 756, 972, *1 Wyposażenie dodatkowe dla 7, 9, 11 lub 12 kolektorów na zapytanie *2 Tylko dla pokrycia dachówkowego wymagane nachylenie dachu minimum 25 (dachówka falista)

22 VITOSOL 200-F Pojedyncze kolektory konstrukcja pozioma 2,3 m 2 powierzchni absorbera System mocujący Wyposażenie dodatkowe System mocujący Wymagane wyposażenie dodatkowe odpowiednio do liczby kolektorów * Gr. mat. 10 Zestaw dla dachów płaskich do montażu wolnostojącego *2 Nachylenie dachu: 25 do 45 Z , Z , Z , Z , Z , Z , Z Z , 9232, Nachylenie dachu: 50 do 80 Z , Z , Z , Z , Z , Z , Z Z , , Zestaw dla dachów płaskich do montażu wolnostojącego na konstrukcji wsporczej * Nachylenie dachu: 25 do 45 Z , Z , Z , Z , Z , Z , Z Z , 7292, Nachylenie dachu: 50 do 80 Z , Z , Z , Z , Z , Z , Z , Z , Zestaw dla fasady Nachylenie fasady: 10 do 45 Z , Z , Z , Z , Z , Z , Z Z , 8300, *1 Wyposażenie dodatkowe dla 7, 9, 11 lub 12 kolektorów na zapytanie *2 Płyty betonowe mocujące zestaw, leży w gestii inwestora. *3 Konstrukcja wsporcza, np. konstrukcja stalowa, leży w gestii inwestora

23 VITOSOL 200-T Rurowy kolektor próżniowy pracujący wg zasady Heatpipe do wykorzystania energii słonecznej 13.2 Vitosol 200-T Kolektor próżniowy Typ SP2 (2 m 2 i 3 m 2 ) Do podgrzewania wody użytkowej, wspomagania niskotemperaturowych instalacji grzewczych i wody w basenach kąpielowych poprzez wymiennik ciepła Do montażu na pochyłych i płaskich dachach oraz zarówno na fasadach jak i do montażu wolnostojącego. Dopuszczalne nadciśnienie robocze do 6 bar Wysokosprawny próżniowy kolektor rurowy pracujący na zasadzie Heatpipe. Uniwersalne zastosowanie dzięki nieograniczonym możliwościom montażu: pionowo lub poziomo na dachach i na fasadach. Odporność na zanieczyszczenia: powierzchnie absorberów wbudowane w rury próżniowe. Efektywne wykorzystanie ciepła dzięki konstrukcji dwururowego wymiennika ciepła Duotec o dużych powierzchniach wymiany ciepła z kondensatorami rur próżniowych. Możliwość optymalnego ustawienie rur próżniowych względem słońca dla maksymalnej wydajności pracy. Montaż lub wymiana rur solarnych na sucho, bez potrzeby opróżnienia zładu. Wysokoskuteczna izolacja cieplna obudowy kolektora minimalizuje straty ciepła od czynnika grzewczego. Wygodny w montażu system mocowania i połączeń rurowych

24 Zestawy pakietowe z kolektorami VITOSOL 200-T System solarny System solarny z biwalentnym podgrzewaczem c.w.u. Ekocell 100-B/Vitocell 100-B/100-U/100-W i regulatorem solarnym Pakiet solarny do wyboru z podgrzewaczem c.w.u. Vitosol 200-T Typ Pow. absorbera Pojemnościowy podgrzewacz c.w.u. SP2 2,0 m SP2 3,0 m 2 SP2 2,0 m litrów Vitocell 100-U (srebrny) Vitocell 100-W (biały) typ CVUA SP2 3,0 m litrów Vitocell 100-B (srebrny) Vitocell 100-W (biały) typ CVB SP2 3,0 m litrów Vitocell 100-U (srebrny) A Kolektor słoneczny B Zimna woda C Regulator solarny D Ciepła woda E Biwalentny podgrzewacz wody F Kocioł grzewczy Wskazówka! Przewody przyłączeniowe, w zależności od zapotrzebowania, należy zamówić oddzielnie, patrz strona Vitocell 100-W (biały) typ CVUA SP2 3,0 m litrów Vitocell 100-B (srebrny) typ CVB SP2 4,0 m litrów Vitocell 100-W (biały) typ CVB SP2 4,0 m litrów Vitocell 100-B (srebrny) typ CVB Zakres dostawy pakietu solarnego: kolektory rurowe Vitosol 200-T biwalentny podgrzewacz wody (od 300 do 500 litrów) regulator solarny pierścieniowa złączka zaciskowa z odpowietrznikiem solarne naczynie wzbiorcze (40 litrów) rozdzielacz Solar Divicon typ PS10 czynnik grzewczy Tyfocor (25 litrów) (dla pakietu z kolektorami o pow. 4 m 2 50 litrów) zestaw przyłączeniowy ( )

25 Zestawy pakietowe z kolektorami VITOSOL 200-T System solarny Vitodens 200-W (typ WB2C) Vitodens 300-W (typ WB3D) Vitocrossal 300 Pakiet bez kotła 4,8 19 kw 6,5 26 kw 8,8 35 kw 3,8 13 kw 3,8 19 kw 5,2 26 kw 7,0 35 kw 5,2 26kW Gr. mat. SK , SK , 13.2 SK , SK , SK , WB2C , WB2C , WB2C , WB3D , WB3D , WB3D , WB3D , SK , CU3A , WB2C , WB2C , WB2C , CU3A , SK , WB2C , WB2C , WB3D , WB3D , WB3D , SK , Zakres pakietu z kotłem wiszącym: kompletny kondensacyjny kocioł grzewczy zestaw montażowy kotła zestaw przyłączeniowy podgrzewacza zestaw montażowy kolektora dla dachów pokrytych dachówką moduł solarny SM1 Zakres dostawy z kotłem stojącym: kondensacyjny kocioł grzewczy z izolacją palnik Matrix regulator Vitotronic 200 KW6B okablowanie palnika zestaw montażowy kolektora dla dachów pokrytych dachówką

26 VITOSOL 200-T Pojedyncze kolektory Instalacja solarna Powierzchnia absorbera (m 2 ) 2 3 Gr. mat. 10 Vitosol 200-T, typ SP2 SK m , Vitosol 200-T, typ SP2 SK m , 13.2 Rury łączące (1 para) do połączenia pojedynczych kolektorów Zestaw przyłączeniowy dla jednego pola kolektorów do 15 m 2 powierzchni lub Zestaw przyłączeniowy z kolankiem odpowietrzającym dla montażu na fasadach i balustradach, gdy przyłączenie kolektora jest od dołu , , , Dane techniczne pojedynczego kolektora typ SP2 2 m 2 typ SP2 3 m 2 Powierzchnia brutto Powierzchnia absorbera Powierzchnia czynna 2,87 2,00 2,15 4,32 3,02 3,23 m 2 Wymiary zewnętrzne Szerokość Wysokość Głębokość mm Ciężar kg Części do montażu Zestaw części zamiennych (Vitosol) Asortyment drobnych części, które mogą ulec zgubieniu podczas montażu kolektora , /netto Dalsze wyposażenie dodatkowe, patrz strona Pojemnościowe podgrzewacze wody do systemów solarnych znajdują się w rejestrze 17. Regulatory do systemów solarnych znajdują się w rejestrze

27 VITOSOL 200-T System mocujący Wyposażenie dodatkowe Zamocowanie pionowe Konieczne wyposażenie wyposażenie w zależności od powierzchni absorbera (m 2 ) 2 3 Gr. mat. 10 Zestaw mocujący do dachów ukośnych Pokrycie dachówkowe Z , Dachówka karpiówka Z , Pokrycie łupkowe Z , Pokrycie płytami falistymi o profilu 5 i 6 Z , o profilu 8 Z , 13.2 Zestaw mocujący (bez haków dachowych) do montażu na przygotowanej konstrukcji na pochyłym dachu blaszanym Zestaw mocujący dla montażu na dachu płaskim Zestaw mocujący dla montażu na dachu płaskim i montażu wolnostojącego *1 konstrukcja wsporcza leży w gestii inwestora Z , Z , Z , Wyposażenie dodatkowe Zamocowanie poziome Konieczne wyposażenie wyposażenie w zależności od powierzchni absorbera (m 2 ) 2 3 Gr. mat. 10 Zestaw mocujący do dachów ukośnych Pokrycie dachówkowe Z , Dachówka karpiówka Z , Pokrycie łupkowe Z , Pokrycie płytami falistymi o profilu 5 i 6 Z , o profilu 8 Z , Zestaw mocujący dla montażu na fasadzie Zestaw mocujący (bez haków dachowych) do montażu na przygotowanej konstrukcji na pochyłym dachu blaszanym Z , Z ,

28

29 VITOSOL 300-T Rurowy kolektor próżniowy działający wg zasady Heatpipe do wykorzystania energii słonecznej 13.3 Vitosol 300-T Rurowy kolektor próżniowy Typ SP3A (2 m 2 i 3 m 2 ) Do podgrzewania wody użytkowej, wspomagania niskotemperaturowych instalacji grzewczych i podgrzewania wody w basenach kąpielowych poprzez wymiennik ciepła Do montażu na pochyłych i płaskich dachach oraz do montażu wolnostojącego Dopuszczalne nadciśnienie robocze do 6 bar Wysokosprawny próżniowy kolektor rurowy pracujący (z rurkami cieplnymi ) na zasadzie Heatpipe Odporność na zanieczyszczenia: powierzchnie absorberów pokryte wysokoselektywną warstwą wbudowane w rury próżniowe Efektywne wykorzystanie ciepła dzięki konstrukcji dwururowego wymiennika ciepła Duotec o dużych powierzchniach wymiany ciepła z kondensatorami rur próżniowych Możliwość optymalnego ustawienia rur próżniowych względem słońca dla maksymalnej wydajności pracy Montaż lub wymiana rur solarnych na sucho bez potrzeby opróżnienia zładu Wysokoskuteczna izolacja cieplna obudowy kolektora minimalizuje straty ciepła od czynnika grzewczego Wygodny w montażu system mocowania i połączeń rurowych

30 Zestawy pakietowe z kolektorami VITOSOL 300-T System solarny System solarny z biwalentnym podgrzewaczem c.w.u. Vitocell 100-B/100-U/100-W i regulatorem solarnym Pakiet solarny do wyboru z podgrzewaczem c.w.u. Vitosol 300-T Typ Pow. absorbera Pojemnościowy podgrzewacz c.w.u. SP3A 3,0 m SP3A 3,0 m litrów Vitocell 100-B (srebrny) Vitocell 100-W (biały) typ CVB SP3A 3,0 m litrów Vitocell 100-U (srebrny) Vitocell 100-W (biały) typ CVUA A Kolektor słoneczny B Zimna woda C Regulator solarny D Ciepła woda E Biwalentny podgrzewacz wody F Kocioł grzewczy SP3A 3,0 m litrów Vitocell 100-B (srebrny) typ CVB Vitocell 100-W (biały) typ CVB Wskazówka! Przewody przyłączeniowe, w zależności od zapotrzebowania, należy zamówić oddzielnie, patrz strona SP3A 3,0 m litrów Vitocell 100-B (srebrny) typ CVB Zakres dostawy pakietu solarnego: kolektory rurowe Vitosol 300-T biwalentny podgrzewacz wody (od 300 do 500 litrów) regulator solarny solarne naczynie wzbiorcze (25 litrów) rozdzielacz Solar Divicon typ PS10 czynnik grzewczy Tyfocor (25 litrów) elementy montażowe Vitosol 300-T

31 Zestawy pakietowe z kolektorami VITOSOL 300-T System solarny Pakiet solarny z kotłem grzewczym: kondensacyjnym: Vitodens 300-W lub Vitocrossal 300 Vitodens 200-W (typ WB2C) Vitodens 300-W (typ WB3D) Vitocrossal 300 Pakiet bez kotła 4,8 19 kw 6,5 26 kw 8,8 35 kw 3,8 19 kw 5,2 26 kw 7,0 35 kw 5,2 26kW Gr. mat. SK , SK , 13.3 WB3D , WB3D , WB3D , SK , CU3A , SK , WB2C , WB2C , WB2C , WB3D , WB3D , WB3D , SK , CU3A , SK , SK , CU3A , SK , Zakres pakietu z kotłem wiszącym: kompletny kondensacyjny kocioł grzewczy zestaw montażowy zestaw przyłączeniowy podgrzewacza moduł solarny SM1 Zakres dostawy z kotłem stojącym: kondensacyjny kocioł grzewczy z izolacją palnik Matrix regulator Vitotronic 200 KW6B okablowanie palnika

32 VITOSOL 300-T Pojedyncze kolektory Instalacja solarna Powierzchnia absorbera (m 2 ) 2 3 Gr. mat. 10 Vitosol 300-T, typ SP3A SK m , Vitosol 300-T, typ SP3A SK m , 13.3 Rury łączące do połączenia pojedynczych kolektorów w jedno pole kolektorów (do 6 m 2 ) Zestaw przyłączeniowy dla jednego pola kolektorów (do 15 m 2 ) , , Dane techniczne pojedynczego kolektora typ SP3A typ SP3A 2 m 2 3 m 2 Powierzchnia brutto Powierzchnia absorbera Powierzchnia czynna 2,87 2,00 2,15 4,32 3,02 3,23 m 2 Wymiary zewnętrzne Szerokość Wysokość Głębokość mm Ciężar kg

33 VITOSOL 300-T System mocujący Wyposażenie dodatkowe Zamocowanie pionowe Konieczne wyposażenie wyposażenie w zależności od powierzchni absorbera (m 2 ) 2 3 Gr. mat. 10 Zestaw mocujący do dachów ukośnych Pokrycie dachówkowe Z , Dachówka karpiówka Z , Pokrycie łupkowe Z , Zestaw mocujący (bez haków dacho wych) do montażu na przygotowanej konstrukcji na pochyłym dachu blaszanym Z , Pokrycie płytami falistymi o profilu 5 i 6 Z , o profilu 8 Z , 13.3 Zestaw mocujący dla montażu na dachu płaskim i montażu wolnostojącego *1 konstrukcja wsporcza leży w gestii inwestora Z , Części do montażu Zestaw części zamiennych (Vitosol) Asortyment drobnych części, które mogą ulec zgubieniu podczas montażu kolektora , /netto Dalsze wyposażenie dodatkowe, patrz strona Pojemnościowe podgrzewacze wody do systemów solarnych znajdują się w rejestrze 17. Regulatory do systemów solarnych znajdują się w rejestrze

34

35 VITOSOL Wyposażenie dodatkowe Instalacja Wyposażenie dodatkowe Instalacja Gr. mat. 10 Rozdzielacz Solar-Divicon (stacja pompowa) wraz z 2 termometrami 2 zaworami kulowymi z zaworami zwrotnymi klapowymi pompą obiegową rotametrem manometrem zaworem bezpieczeństwa, 6 bar izolacją cieplną Typ PS 10 z 3 stopniową pompą obiegową na prąd zmienny (Grundfos, Solar 25 60) dla powierzchni czynnej *1 do 40 m 2 przy kolektorach Vitosol 100-F, 200-F, 200-T i 300-T , 13.4 Typ PS 20 *2 z pompą obiegową na prąd zmienny (Grundfos, Solar 25 80) dla powierzchni czynnej *1 do 70 m 2 przy kolektorach Vitosol 100-F, 200-F, 200-T i 300-T , Odgałęzienie pompowe solarne (dla drugiego obiegu) wraz z termometrem zaworem kulowym z zaworem zwrotnym klapowym pompą obiegową rotametrem izolacją cieplną Typ P 10 z 3 stopniową pompą obiegową na prąd zmienny (Grundfos, Solar 25 60) dla powierzchni czynnej *1 do 40 m 2 przy kolektorach Vitosol 100-F, 200-F, 200-T i 300-T , Typ P 20 *2 z pompą obiegową na prąd zmienny (Grundfos, Solar 25 80) dla powierzchni czynnej *1 do 70 m 2 przy kolektorach Vitosol 100-F, 200-F, 200-T i 300-T , Przewód przyłączeniowy (elastyczny, DN 16, 24 m długości) do połączenia rozdzielacza Solar-Divicon z podgrzewaczem solarnym rura elastyczna ze stali nierdzewnej z izolacją cieplną , Zestaw montażowy przewodu przyłączowego w którego skład wchodzą: 2 kolanka wkręcane 2 złączki skręcane 8 tulejek wciskowych uszczelki obejmy rurowe w celu przyłączenia z: Vitocell 100-B oraz Vitocell 300-B (pojemność 300 litrów) , Vitocell 300-B (pojemność 500 litrów) , Vitocell 100-B (pojemność 400 i 500 litrów) , Vitocell 340-M i Vitocell 360-M oraz Vitocell 140-E i Vitocell 160-E *1 Dane dotyczące powierzchni czynnej kolektora odnoszą się do przepływów High Flow Dla przepływów Low Flow należy uwzględnić Wytyczne Projektowe dla instalacji solarnych. *2 W połączeniu z Vitosolic 100 i 200 niezbędny jest stycznik pomocniczy ,

36 VITOSOL Wyposażenie dodatkowe Instalacja Wyposażenie dodatkowe Instalacja Gr. mat. 10 Separator powietrza z automatycznym odpowietrznikiem(mosiądz) i zaworem odcinającym z pierścieniową złączką zaciskową ( 22 mm) , Szybki odpowietrznik (mosiądz) z zaworem odcinającym i trójnikiem z mosiądzu z pierścieniową złączką zaciskową ( 22 mm) , 13.4 Pierścieniowa złączka zaciskowa (2 szt.) z mosiądzu złączka skręcana prosta do 22 mm ,20 Pierścieniowa złączka zaciskowa z odpowietrznikiem z mosiądzu złączka skręcana prosta do 22 mm , Przewody przyłączeniowe (2 sztuki) średnica na przyłączu 22 mm rura elastyczna za stali nierdzewnej z pierścieniową złączką zaciskową z izolacją cieplną (odporną na UV) 1000 mm długości , Przewody podłączeniowe systemu solarnego (DN 16, 15 m) zawiera: 2 przewody giętkie ze stali nierdzewnej (każdy do dugości 15 m) izolację cieplną przewód czujnika kolektora 4 pierścieniowe złączki zaciskowe ( 22 mm) , Przewód zasilający i powrotny po stronie solarnej (DN 16, 12 m) zawiera: 2 przewody giętkie ze stali nierdzewnej (każdy do dugości 12 m) izolację cieplną przewód czujnika kolektora 4 pierścieniowe złączki zaciskowe ( 22 mm) , Przewód zasilający i powrotny po stronie solarnej (DN 16, 6 m) zawiera: 2 przewody giętkie ze stali nierdzewnej (każdy do dugości 6 m) izolację cieplną przewód czujnika kolektora 2 pierścieniowe złączki zaciskowe ( 22 mm) , Osprzęt dodatkowy do przedłużania rur solarnych zasilania i powrotu (każdorazowo konieczne 2 szt.) Zestaw przyłączeniowy przejście z rury karbowanej na 22 mm , Zestaw przyłączeniowy ze złączką zaciskową 22 mm , Zestaw przyłączeniowy do podłączania lub przedłużania dwóch rur solarnych zasilania lub powrotu , Armatura do napełniania w celu płukania, napełniania i opróżniania instalacji solarnych z pierścieniowymi złączkami zaciskowymi ( 22 mm) ,

37 VITOSOL Wyposażenie dodatkowe Instalacja Wyposażenie dodatkowe Instalacja Gr. mat. 10 Zestaw napełniania do napełniania obiegu solarnego w skład wchodzą: pompa napełniająco ssąca (30 litrów/min.) filtr zanieczyszczeń po stronie ssącej przewód elektryczny 0,5 m po stronie ssącej przyłączone przewody elastyczne (2 sztuki, po 2,5 m) obudowa (przeznaczony również jako pojemnik do płukania) , /netto Zestaw napełniania do napełniania obiegu solarnego w skład wchodzą: pompa napełniająco ssąca (30 litrów/min.) filtr zanieczyszczeń po stronie ssącej przewód elektryczny 0,5 m po stronie ssącej przyłączone przewody elastyczne (2 sztuki, po 3 m) zbiornik na czynnik grzewczy Tyfocor LS , 13.4 Pompa ręczna do napełniania układu solarnego do uzupełniania i podwyższania ciśnienia , Solarne naczynie wzbiorcze (kolor biały) z zaworem odcinającym i zamocowaniem 18 litrów, 10 bar , 25 litrów, 10 bar , 40 litrów, 10 bar , 50 litrów, 10 bar , 80 litrów, 10 bar , Chłodnica solarna do ochrony komponentów systemu solarnego przed przegrzaniem (dobór patrz program SOLSEC na stronie typ 21 moc przy parametrach 75/65 C: 482 W moc chłodzenia podczas stagnacji: 964 W typ 33 moc przy parametrach 75/65 C: 834 W moc chłodzenia podczas stagnacji: W Naczynie wstępne dla ochrony naczynia wzbiorczego przed wysoką temperaturą 12 litrów, 10 bar (zastosowanie zgodnie z Wytycznymi projektowymi) Z , Z , , Wskazówka! Pozostałe instalacyjne wyposażenie dodatkowe, stanowią części powszechnie dostępne w handlu. Nie stosować ocynkowanych rur i kształtek oraz grafitowanych uszczelek wewnętrznych. Pojemnościowe podgrzewacze wody do systemów solarnych znajdują się w rejestrze 17. Regulatory do systemów solarnych wymieniono w rejestrze

38 VITOSOL Wyposażenie dodatkowe Instalacja Wyposażenie dodatkowe Instalacja Przyrząd kontrolny zabezpieczenia przed zamarznięciem czynnika grzewczego , Gr. mat. 10 Czynnik grzewczy Tyfocor LS *1 Gotowa mieszanka do -28 C 25 litrów z pojemnikiem jednorazowego użytku , 200 litrów z pojemnikiem jednorazowego użytku , 13.4 Kompaktowa i kompletna stacja do przepływowego komfortowego i higienicznego przygotowania ciepłej wody zawiera zintegrowany, wstępnie okablowanym i nastawiony regulator do nastawy wymaganej temperatury wody wieszak montażowy i izolacja gotowy, skręcony i uszczelniony zestaw zawory kulowe z pełnym przepustem zawór zwrotny na powrocie obiegu pierwotnego zintegrowaną pompę Wilo zintegrowany system przepłukiwania wody zimnej regulację przepływu zimnej wody bez pompy cyrkulacyjnej z pompą cyrkulacyjną , , Stacja wymiennikowa Solar w celu przyłączenia kolektorów słonecznych do podgrzewacza Vitocell 100-V, typ CVW , Czujnik temperatury platynowy PT 1000 (1 szt.) do przygotowania ciepłej wody użytkowej w zbiorniku buforowym. Czujnik jest przewidziany do wbudowania w tulei zanurzeniowej , Wskazówka! Wybrane funkcje regulatora wymagają dwóch dodatkowych czujników. Wyposażenie dodatkowe Gr. mat. netto Pozostałe wyposażenie dodatkowe Przyrząd do przenoszenia kolektorów płaskich 4 pasy o przestawianej długości (z szynami nośnymi) , Plandeka maskująca do ochrony kolektorów nie przepuszczająca światła wielokrotnego użytku do kolektora 200 i 300 typy SP2 i SP3A (2 m 2, 2 sztuki) , typy SP2 i SP3A (3 m 2, 2 sztuki) , Walizka serwisowa dla uruchamiania, serwisowania oraz kontroli funkcjonowania instalacji solarnej, składa się z: ręcznego refraktometru cyfrowego miernika uniwersalnego manometru kompasu plakietek pokontrolnych , Wskazówka! Pozostałe instalacyjne wyposażenie dodatkowe, stanowią części powszechnie dostępne w handlu. Nie stosować ocynkowanych rur i kształtek oraz grafitowanych uszczelek wewnętrznych. Pojemnościowe podgrzewacze wody do systemów solarnych znajdują się w rejestrze 17. Regulatory do systemów solarnych wymieniono w rejestrze *1 Czynnik grzewczy Tyfocor LS może być mieszany z czynnikiem Tyfocor G-LS
