Zastosowanie kolektorów słonecznych na obiektach samorządowych

Transkrypt

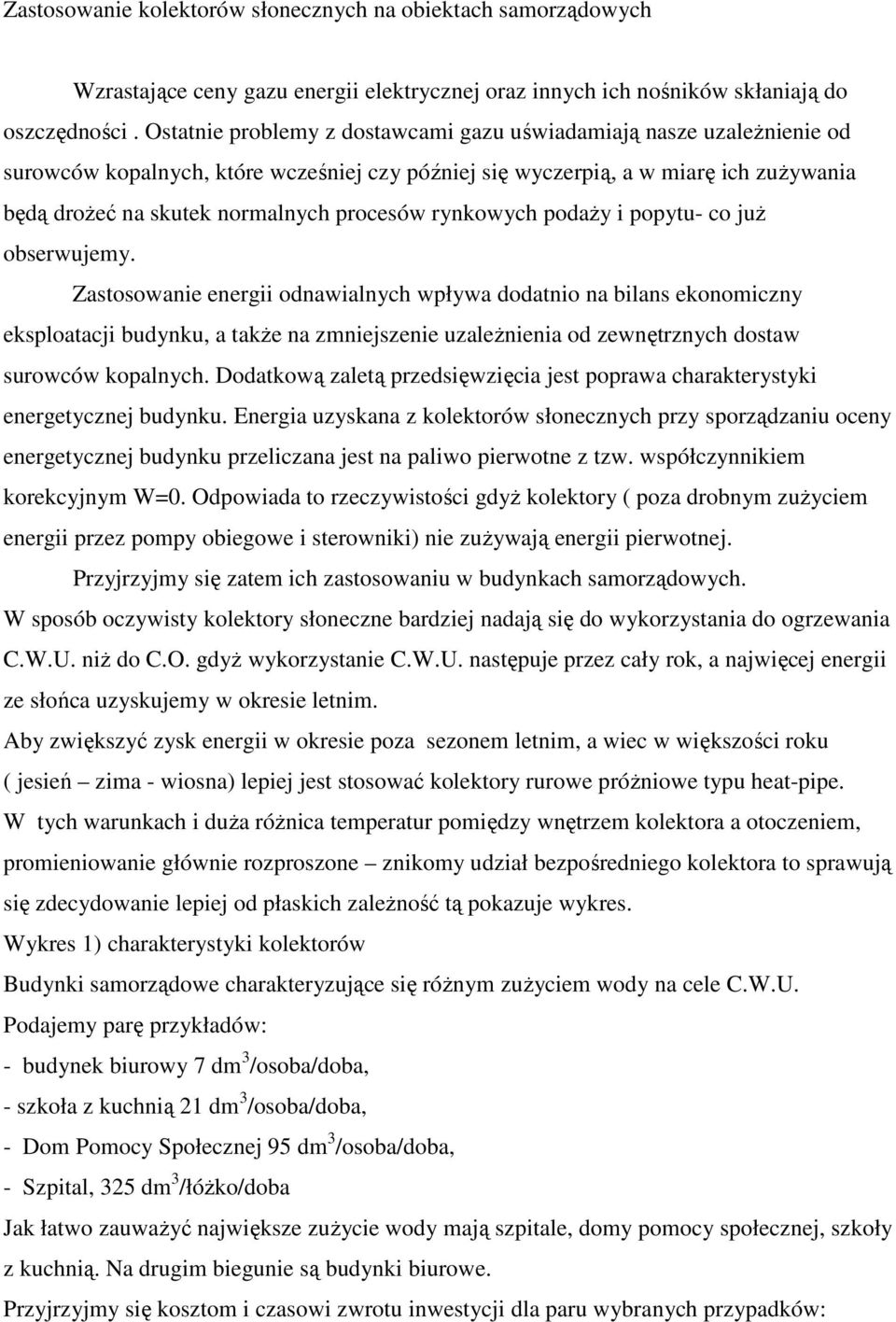

1 Zastosowanie kolektorów słonecznych na obiektach samorządowych Wzrastające ceny gazu energii elektrycznej oraz innych ich nośników skłaniają do oszczędności. Ostatnie problemy z dostawcami gazu uświadamiają nasze uzależnienie od surowców kopalnych, które wcześniej czy później się wyczerpią, a w miarę ich zużywania będą drożeć na skutek normalnych procesów rynkowych podaży i popytu- co już obserwujemy. Zastosowanie energii odnawialnych wpływa dodatnio na bilans ekonomiczny eksploatacji budynku, a także na zmniejszenie uzależnienia od zewnętrznych dostaw surowców kopalnych. Dodatkową zaletą przedsięwzięcia jest poprawa charakterystyki energetycznej budynku. Energia uzyskana z kolektorów słonecznych przy sporządzaniu oceny energetycznej budynku przeliczana jest na paliwo pierwotne z tzw. współczynnikiem korekcyjnym W=0. Odpowiada to rzeczywistości gdyż kolektory ( poza drobnym zużyciem energii przez pompy obiegowe i sterowniki) nie zużywają energii pierwotnej. Przyjrzyjmy się zatem ich zastosowaniu w budynkach samorządowych. W sposób oczywisty kolektory słoneczne bardziej nadają się do wykorzystania do ogrzewania C.W.U. niż do C.O. gdyż wykorzystanie C.W.U. następuje przez cały rok, a najwięcej energii ze słońca uzyskujemy w okresie letnim. Aby zwiększyć zysk energii w okresie poza sezonem letnim, a wiec w większości roku ( jesień zima - wiosna) lepiej jest stosować kolektory rurowe próżniowe typu heat-pipe. W tych warunkach i duża różnica temperatur pomiędzy wnętrzem kolektora a otoczeniem, promieniowanie głównie rozproszone znikomy udział bezpośredniego kolektora to sprawują się zdecydowanie lepiej od płaskich zależność tą pokazuje wykres. Wykres 1) charakterystyki kolektorów Budynki samorządowe charakteryzujące się różnym zużyciem wody na cele C.W.U. Podajemy parę przykładów: - budynek biurowy 7 dm 3 /osoba/doba, - szkoła z kuchnią 21 dm 3 /osoba/doba, - Dom Pomocy Społecznej 95 dm 3 /osoba/doba, - Szpital, 325 dm 3 /łóżko/doba Jak łatwo zauważyć największe zużycie wody mają szpitale, domy pomocy społecznej, szkoły z kuchnią. Na drugim biegunie są budynki biurowe. Przyjrzyjmy się kosztom i czasowi zwrotu inwestycji dla paru wybranych przypadków:

2 Szpital 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 9 864,90 GJ q ocw = 0,4172 MW udział energii słonecznej w cwu - 45,0% Zużycie cwu 143 m 3 /dobę Opis: Szpital Lp. Jedn. Stan istniejący przygotowanie cwu. Stan po modernizacji GJ/a 9 864, ,0 2. Zapotrzebowanie mocy MW 0,4172 0,2295 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 7,9 Szacunkowy koszt kompletnej instalacji cwu z kolektorów słonecznych netto zł zbudowanych z 350 szt. kolektorów rurowych brutto zł KOSZT zł SPBT 7,9 lat 2. Dom Pomocy Społecznej 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 386,30 GJ q ocw = 0,0163 MW udział energii słonecznej w cwu 50,0% zużycie cwu 5,6 m3/d Opis: Dom Pomocy Społecznej GJ/a 386,30 194,0 2. Zapotrzebowanie mocy MW 0,0163 0,0082

3 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 9,3 Szacunkowy koszt kompletnej instalacji cuw z kolektorów słonecznych netto zł zbudowanych z 54 szt. kolektorów rurowych brutto ,9 zł KOSZT zł SPBT 9,3 lat Szkoła z kuchnią 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 362,20 GJ q ocw = 0,0152 MW udział energii słonecznej w cwu - 45,0% zużycie cwu 5,25 m3/d Opis: Szkoła z kuchnią GJ/a 362,20 200,0 2. Zapotrzebowanie mocy MW 0,0152 0,0084 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 8,5 Szacunkowy koszt kompletnej instalacji cwu z kolektorów słonecznych zbudowanych z 24 kolektorów rurowych netto zł brutto ,6 zł

4 KOSZT zł SPBT 8,5 lat 4. Przedszkole 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 65,50 GJ q ocw = 0,0026 MW udział energii słonecznej w cwu - 50,0% zużycie cwu 0,95 m3/d Opis: Przedszkole GJ/a 65,50 33,0 2. Zapotrzebowanie mocy MW 0,0026 0,0013 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 9,4 Szacunkowy koszt kompletnej instalacji cwu z kolektorów słonecznych zbudowanych z 10 szt. kolektorów rurowych netto zł brutto 31618,5 zł KOSZT zł SPBT 9,4 lat Jak widać każdorazowo okres zwrotu inwestycji jest krótszy niż 10 lat zatem w myśl ustawy termomodernizacyjnej montaż kolektorów słonecznych na tych obiektach jest jak najbardziej celowy.

5 Szczególnie dużym wyzwaniem są szpitale gdzie mamy doczynienia ze sporej wielkości instalacjami, ale oszczędności płynące z ich zastosowania są też niebagatelne. Warto tu zaznaczyć że stosowany w audytach energetycznych parametr SPBT nie uwzględnia wzrostowej tendencji cen nośników energii. Obliczenia są robione jakby obecna cena energii miała się utrzymać przez następne 10 lat. Gdyby uwzględnić ów wzrost cen nośników energii jaki obserwujemy obliczenia byłyby jeszcze bliższe rzeczywistości i wypadłyby korzystniej dla kolektorów słonecznych, które jak wiadomo nie zużywają energii pierwotnej ( poza pomocniczą) energią elektryczną do pomp obiegowych i sterowników. Kolektory słoneczne jako inwestycja w systemy energii odnawialnych są wspierane przez wiele funduszy min. Wojewódzki Fundusz Ochrony Środowiska 2. Narodowy Fundusz Ochrony Środowiska Szwajcarsko-Polski Program Współpracy 4. Regionalne programy operacyjne Maksymalny pułap dofinansowania dla samorządu to 85% np. w Szwajcarsko-Polskim Programie współpracy oraz MRPO. Przy czym Szwajcarsko Polski Program Współpracy nie jest programem unijnym, co daje dodatkowe możliwości np. pożyczka z WFOŚ lub NFOŚ może być spłacona przy wykorzystaniu tej dotacji. Przeliczając czas zwrotu jedynie wkładu własnego do inwestycji przy wykorzystaniu dotacji na poziomie 85% otrzymujemy następujące rezultaty: 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 9 864,90 GJ q ocw = 0,4172 MW udział energii słonecznej w cwu - 40,0% Opis: Szpital Obliczenia czasu zwrotu wkładu własnego przy założeniu dotacji z Szwajcarsko -Polskiego Programu Współpracy GJ/a 9 864, ,0 2. Zapotrzebowanie mocy MW 0,4172 0,2503 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 1,8

6 Szacunkowy koszt kompletnej instalacji cwu z kolektorów słonecznych netto zł zbudowanych z 150 szt kolektorów rurowych brutto zł wartość dotacji ze Szwajcarsko-Polskiego Programu Wspólpracy pozostaje do spłaty KOSZT zł SPBT 1,8 lat 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 386,30 GJ q ocw = 0,0163 MW udział energii słonecznej w cwu 40,0% Opis: Dom Pomocy Społecznej Obliczenia czasu zwrotu wkładu własnego przy założeniu dotacji z Szwajcarsko -Polskiego Programu Współpracy Lp. Jedn. Stan istniejący przygotowanie cwu. Stan po modernizacji GJ/a 386,30 232,0 2. Zapotrzebowanie mocy MW 0,0163 0,0098 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 2,3 Szacunkowy koszt kompetnej instalacji cuw z kolektorów słonecznych netto zł zł zbudowanych z 54 szt kolektorów rurowych brutto ,1 zł wartość dotacji ze Szwajcarsko-Polskiego Programu Wspólpracy ,8 pozostaje do spłaty KOSZT zł SPBT 2,3 lat

7 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 362,20 GJ q ocw = 0,0152 MW udział energii słonecznej w cwu - 40,0% Opis: Szkoła z kuchnią Obliczenia czasu zwrotu wkładu własnego przy założeniu dotacji z Szwajcarsko -Polskiego Programu Współpracy GJ/a 362,20 218,0 2. Zapotrzebowanie mocy MW 0,0152 0,0091 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 2,4 Szacunkowy koszt kompletnej instalacji cwu z kolektorów słonecznych netto zł zbudowanych z 24 szt kolektorów rurowych brutto ,1 zł wartość dotacji ze Szwajcarsko-Polskiego Programu Współpracy 95644,55 pozostaje do spłaty KOSZT zł SPBT 2,4 lat 7.2. Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia Dane: Q ocw = 65,50 GJ q ocw = 0,0026 MW udział energii słonecznej w cuw - 45,0% Opis: Przedszkole Obliczenia czasu zwrotu wkładu własnego przy założeniu dotacji z Szwajcarsko -Polskiego Programu Współpracy GJ/a 65,50 37,0

8 2. Zapotrzebowanie mocy MW 0,0026 0,0014 Koszt przygotowania cwu zł/a Oszczędność zł/a Koszt modernizacji zł SPBT lata 3,1 Szacunkowy koszt kompletnej instalacji cwu z kolektorów słonecznych netto zł zbudowanych z 10 szt kolektorów rurowych brutto zł wartość dotacji ze Szwajcarsko-Polskiego Programu Wspólpracy 25117,5 pozostaje do spłaty KOSZT zł SPBT 3,1 lat Jak widać kolektory słoneczne to opłacalna inwestycja w przyszłość. Jej atrakcyjność podnosi umiejętne wykorzystanie funduszy będących do dyspozycji samorządów ( w każdym z przedstawionych tu programów pomocowych samorządy są na liście beneficjentów ). Przy realizacji inwestycji warto skorzystać z listy firm zajmujących się kompleksowo tematem zarówno od strony technicznej jak i tzw. montażu finansowego. Gwarantuje to najlepszy efekt ekonomiczny inwestycji.
