1 Podtynkowe systemy instalacyjne Łazienka w detalach

2 W HARMONII Z DESIGNEM WASZEJ ŁAZIENKI 2

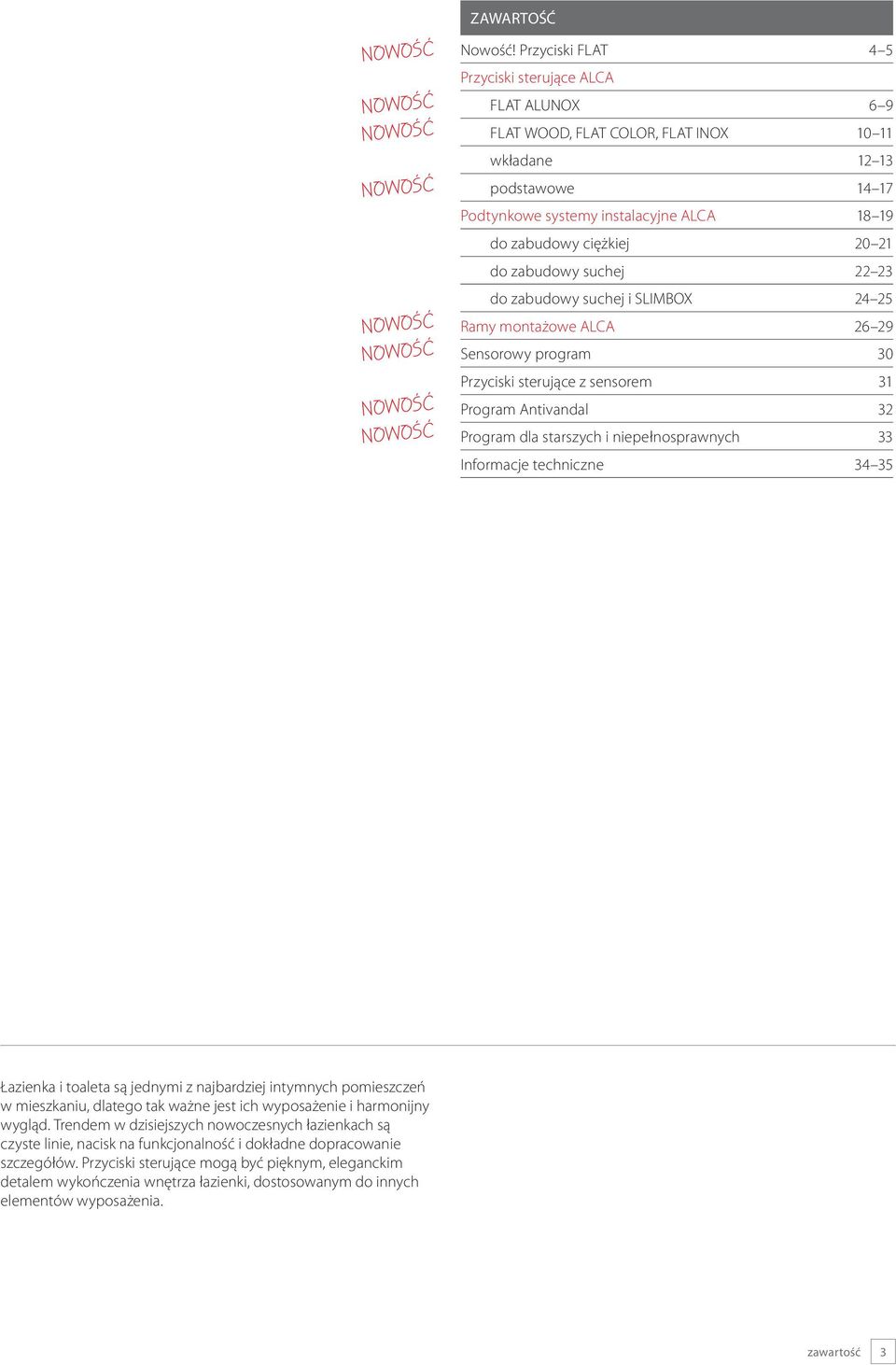

3 ZAWARTOŚĆ Nowość! Przyciski FLAT 4 5 Przyciski sterujące ALCA FLAT ALUNOX 6 9 FLAT WOOD, FLAT COLOR, FLAT INOX wkładane podstawowe Podtynkowe systemy instalacyjne ALCA do zabudowy ciężkiej do zabudowy suchej do zabudowy suchej i SLIMBOX Ramy montażowe ALCA Sensorowy program 30 Przyciski sterujące z sensorem 31 Program Antivandal 32 Program dla starszych i niepełnosprawnych 33 Informacje techniczne Łazienka i toaleta są jednymi z najbardziej intymnych pomieszczeń w mieszkaniu, dlatego tak ważne jest ich wyposażenie i harmonijny wygląd. Trendem w dzisiejszych nowoczesnych łazienkach są czyste linie, nacisk na funkcjonalność i dokładne dopracowanie szczegółów. Przyciski sterujące mogą być pięknym, eleganckim detalem wykończenia wnętrza łazienki, dostosowanym do innych elementów wyposażenia. zawartość 3

4 ! PRZYCISKI FLAT Kompatybilne Przyciski FLAT są w pełni kompatybilne ze wszystkimi podtynkowymi systemami instalacyjnymi ALCA. Ich montaż jest szybki i bardzo prosty. Bezproblemowo i łatwo można wymienić starsze typy przycisków w już zabudowanych systemach. Seria FLAT jest bardzo wyrafinowana i odpowiada nowoczesnym trendom technologicznym. Grubość tylko 5 mm Ramka i mechanizm przycisku FLAT są w pełni zintegrowane, przycisk wystaje tylko 5 mm ponad płytki. Widoczna powierzchnia to stal nierdzewna szczotkowana o grubości 2 mm. Przycisk prezentuje się na płytkach łazienki kompaktowo i elegancko, nie dochodzi do osadzania się zanieczyszczeń. 5 mm 4 nowość! Przyciski sterujące FLAT

5 KOMPATYBILNE GRUBOŚĆ TYLKO 5 MM DOSKONAŁA JAKOŚĆ WYKONANIA ANTI- FINGERPRINT Doskonała jakość wykonania Wszystkie części są produkowane i przetwarzane z zastosowaniem najnowszych technologii. Elementy metalowe wycinane laserowo, są idealnie dopasowane. Proces produkcji jest bezustannie monitorowany, a wykonane części regularnie testowane w nowoczesnym laboratorium. Nienaganna funkcjonalność przycisku została zweryfikowana w laboratoriu cykli spłukiwania. Cały proces podlega systemowi zarządzania jakością zgodnie z normą ISO 9001:2008 i jest certyfikowany przez Det Norske Veritas. Anti-fingerprint Powierzchnia przycisku FLAT posiada specjalną warstwę ochronną, na której nie są widoczne odciski palców. Przycisku nie trzeba tak często czyścić, w ten sposób znacznie wydłuża się jego żywotność. Materiał widocznych części cechuje się wysoką odpornością na ścieranie i promieniowanie UV. nowość! Przyciski sterujące FLAT 5

6 PRZYCISKI STERUJĄCE ALCA Przyciski sterujące FLAT ALUNOX Przycisk sterujący do systemów podtynkowych, metal Piękne i eleganckie, tak możemy scharakteryzować nowe przyciski FLAT. Zostały zaprojektowane dla najbardziej wymagających klientów. Spełniają one wymagania nowoczesnego wystroju wnętrz poprzez oryginalne i czyste linie pozostające w harmonii z innymi elementami łazienki. Nowe są także rozwiązania techniczne. Mechanizm jest zabudowany w ścianie, przycisk wystaje tylko 5 mm ponad powierzchnię płytek. Przyciski wytwarzamy ze szczotkowanej stali nierdzewnej, na której niewidoczne są ślady palców. Przyciski FLAT są w pełni kompatybilne ze wszystkimi spłuczkami podtynkowymi systemu ALCA. Przyciski sterujące FLAT otrzymały nagrodę Produkt Roku 2013 w 6 edycji konkursu organizowanego przez profesjonalne czasopismo Obklady, dlażba & sanita. 6 przyciski sterujące FLAT ALUNOX

7 FLAT ALUNOX rozmiary zewnętrzne: mm technologia spłukiwania: DUAL materiał: metal TURN alunox-mat/połysk rozmiary zewnętrzne: mm technologia spłukiwania: DUAL materiał: metal STING alunox-mat/połysk Barbora Škorpilová Archtektka, twórczyni designu przycisków sterujących FLAT oraz przycisków M1370 M1375, M370 M475 dla firmy ALCAPLAST, jest obecnie związana ze studiem MIMOLIMIT s. r. o., które założyła w 2001 roku. przyciski sterujące FLAT ALUNOX 7

8 FLAT ALUNOX rozmiary zewnętrzne: mm technologia spłukiwania: DUAL materiał: metal FUN alunox-mat rozmiary zewnętrzne: mm technologia spłukiwania: DUAL materiał: metal STRIPE alunox-mat/połysk Przyciski FLAT ALUNOX z podświetleniem Kolejną możliwością wzbogacenia percepcji przestrzeni łazienki, jest przycisk podświetlany. Przy kombinacji przycisku AIR z podświetleniem ALCA Light zyskuje się przyjemne źródło światła w wybranym kolorze. Na co dzień takie oświetlenie łazienki, może zostać docenione szczególnie w sytuacji kiedy nie chcemy przeszkadzać naszym najbliższym, zapalając główne źródło światła. Podświetlenie może występować w czterech kolorach lub w wariancie RAINBOW (AIR LIGHT-AEZ 114), w którym następuje zmiana kolorów.. AIR LIGHT-WHITE kolor podświetlenia: biały 8 przyciski sterujące FLAT ALUNOX

9 FLAT ALUNOX rozmiary zewnętrzne: mm technologia spłukiwania: DUAL materiał: metal AIR alunox-mat AIR LIGHT-BLUE kolor podświetlenia: niebieski AIR LIGHT-GREEN kolor podświetlenia: zielony AIR LIGHT-RED kolor podświetlenia: czerwony przyciski sterujące FLAT ALUNOX 9

10 FLAT WOOD FUN-WENGE Fun wenge FUN-TEAK Fun teak FUN-BEECH Fun beech FLAT COLOR FUN-OAK WHITE Fun oak white FUN-BLACK Fun czarny FUN-WHITE Fun biały FLAT INOX TURN-INOX Turn Inox STING-INOX Sting Inox FUN-INOX Fun Inox Połączenie jakości i luksusu to nowe przyciski FLAT Przyciski sterowania WOOD, COLOR i INOX odpowiadają najnowszym trendom w projektowaniu łazienek. Swoim designem pozwalają zharmonizować wygląd toalety z innymi urządzeniami w łazience. Płyta podstawowa wykonana ze stali nierdzewnej, jest pokryta specjalną powłoką o strukturze i kolorze drewna, biała lub czarna o wysokim bądź półmatowym połysku. FLAT WOOD Flat Wood Płyta podstawowa wykonana ze srali nierdzewnej, jest pokryta fakturą i barwą drewna pochodzącego z krajowych oraz egzotycznych lasów. Dekory dostępne są w czterech różnych wersjach: wenge, teak, beech i oak white. Powierzchnia przycisków zapewnia ochronę przed przyleganiem brudu oraz zwiększoną odporność na ścieranie. Przyciski FLAT WOOD dzięki zastosowanemu wykończeniu powierzchni są bardzo przyjemne w dotyku. 10 przyciski sterujące FLAT WOOD FLAT COLOR, FLAT INOX

11 FLAT WOOD STRIPE-WENGE Stripe wenge STRIPE-TEAK Stripe teak STRIPE-BEECH Stripe beech FLAT COLOR STRIPE-OAK WHITE Stripe oak white STRIPE-BLACK Stripe czarny STRIPE-WHITE Stripe biały STRIPE-INOX Stripe Inox AIR-INOX Air Inox FLAT COLOR FLAT INOX Płyta podstawowa wykonana ze stali nierdzewnej, jest pokryta specjalną powłoką czarną lub białą o wysokim połysku. Powierzchnia przycisków jest bardzo trwała, łatwo zmywalna dzięki zastosowaniu specjalnej warstwy ochronnej. Biały i czarny kolor wraz z atrakcyjnym wzornictwem sprawia, że przyciski FLAT COLOR stanowią charakterystyczny element dekoracyjny wnętrza nowoczesnej łazienki. Płyta podstawowa wykonana z matowej stali nierdzewnej, jest pokryta specjalnym wykończeniem satynowo-matowym. Powierzchnia przycisków gwarantuje łatwe utrzymanie czystości oraz odporność na środki czyszczące. Jest wyposażona w specjalną warstwę ochronną, na której nie są widoczne odciski palców. Przyciski FLAT INOX harmonizują z innymi nierdzewnymi dodatkami wyposażenia łazienki. przyciski sterujące FLAT WOOD FLAT COLOR, FLAT INOX 11

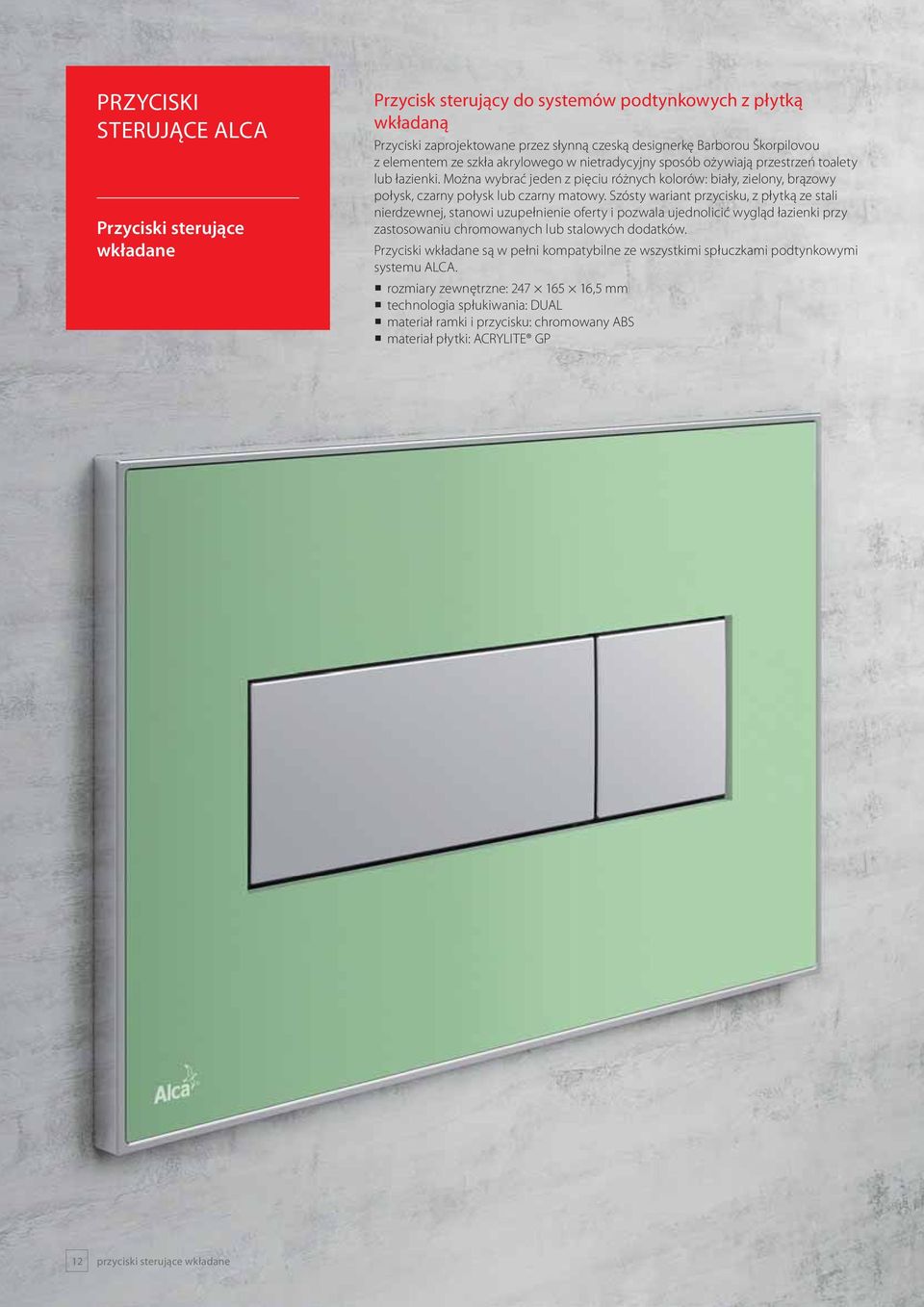

12 PRZYCISKI STERUJĄCE ALCA Przyciski sterujące wkładane Przycisk sterujący do systemów podtynkowych z płytką wkładaną Przyciski zaprojektowane przez słynną czeską designerkę Barborou Škorpilovou z elementem ze szkła akrylowego w nietradycyjny sposób ożywiają przestrzeń toalety lub łazienki. Można wybrać jeden z pięciu różnych kolorów: biały, zielony, brązowy połysk, czarny połysk lub czarny matowy. Szósty wariant przycisku, z płytką ze stali nierdzewnej, stanowi uzupełnienie oferty i pozwala ujednolicić wygląd łazienki przy zastosowaniu chromowanych lub stalowych dodatków. Przyciski wkładane są w pełni kompatybilne ze wszystkimi spłuczkami podtynkowymi systemu ALCA. rozmiary zewnętrzne: ,5 mm technologia spłukiwania: DUAL materiał ramki i przycisku: chromowany ABS materiał płytki: ACRYLITE GP 12 przyciski sterujące wkładane

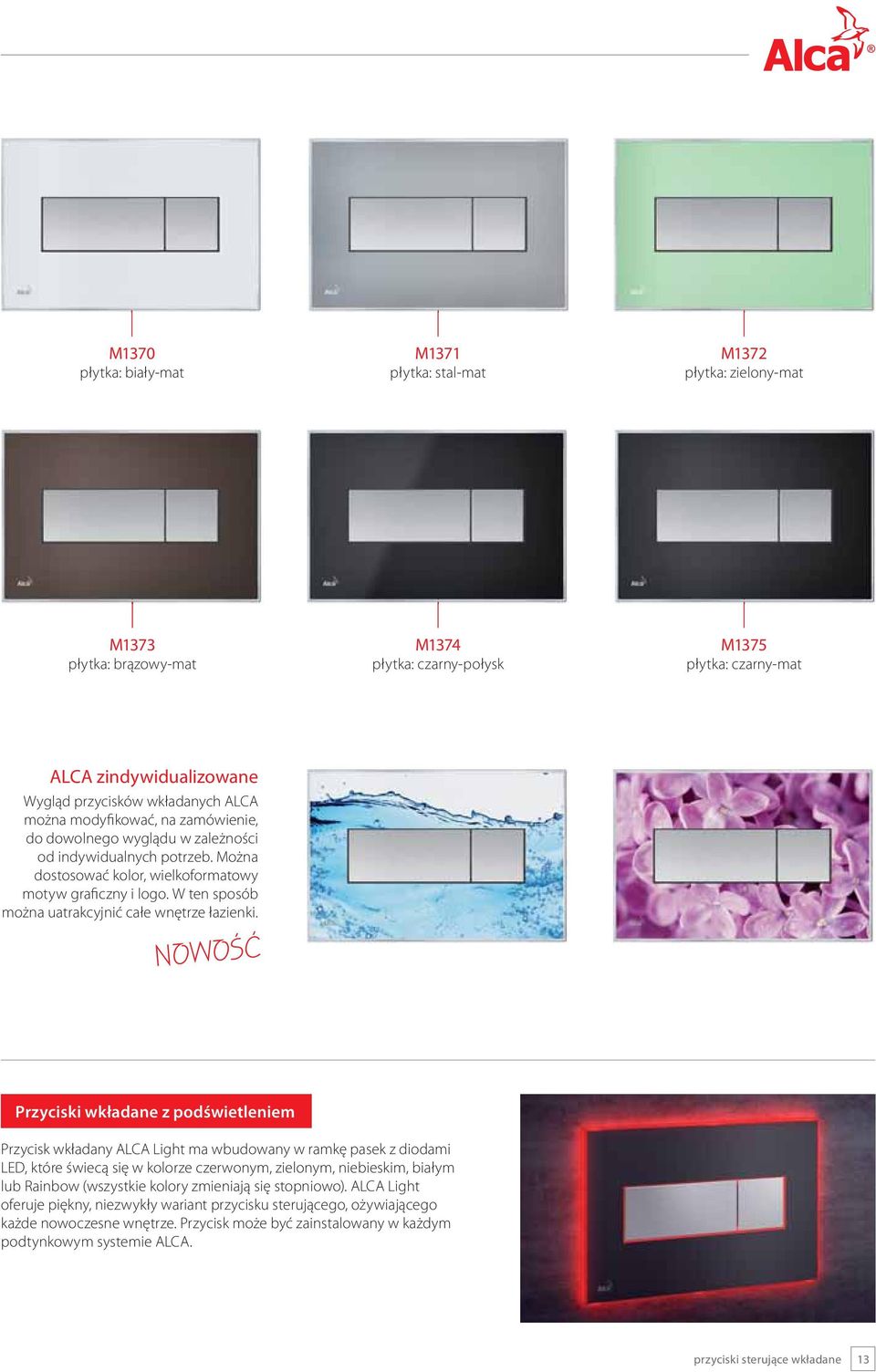

13 M1370 płytka: biały-mat M1371 płytka: stal-mat M1372 płytka: zielony-mat M1373 płytka: brązowy-mat M1374 płytka: czarny-połysk M1375 płytka: czarny-mat ALCA zindywidualizowane Wygląd przycisków wkładanych ALCA można modyfikować, na zamówienie, do dowolnego wyglądu w zależności od indywidualnych potrzeb. Można dostosować kolor, wielkoformatowy motyw graficzny i logo. W ten sposób można uatrakcyjnić całe wnętrze łazienki. Przyciski wkładane z podświetleniem Przycisk wkładany ALCA Light ma wbudowany w ramkę pasek z diodami LED, które świecą się w kolorze czerwonym, zielonym, niebieskim, białym lub Rainbow (wszystkie kolory zmieniają się stopniowo). ALCA Light oferuje piękny, niezwykły wariant przycisku sterującego, ożywiającego każde nowoczesne wnętrze. Przycisk może być zainstalowany w każdym podtynkowym systemie ALCA. przyciski sterujące wkładane 13

14 PRZYCISKI STERUJĄCE ALCA Podstawowe przyciski sterujące Przycisk sterujący do systemów podtynkowych Przyciski podstawowe, w nowym innowacyjnym wzornictwie czeskiego rzeźbiarza Jiriho Španihela, opierają się na klasycznym kształcie przycisków ALCA. Projekt koncentruje się na komforcie użytkownika i wyjątkowości produktu. Przyciski spełniają wszystkie standardy przycisków sterujących ALCA i są w pełni kompatybilne ze wszystkimi spłuczkami podtynkowymi ALCA. rozmiary zewnętrzne: mm technologia spłukiwania: DUAL materiał: ABS 14 podstawowe przyciski sterujące

15 M1710 biały M1713 chrom-połysk/mat M1718 czarny M biały/czarny M1721 chrom połysk M1722 chrom-mat M1725 złoto M chrom-mat/czarny M1730 biały M1732 chrom-mat M1738 czarny M czarny/chrom-mat M1741 chrom połysk M1743 chrom-połysk/mat M1745 złoto M czarny/złoty Jiri Španihel, rzeźbiarz Absolwent Akademii Sztuk Pięknych w Pradze, wychowanek prof. Zdenka Kovara. W 1991 roku założył studio projektowe, które obecnie działa pod nazwą DESCENT s. r. o. Jest wiodącym projektantem przemysłowym, a także laureatem wielu nagród Red Dot Award, Good Design Award, IF Design oraz National Award. podstawowe przyciski sterujące 15

16 PRZYCISKI STERUJĄCE ALCA Podstawowe przyciski sterujące Przycisk sterujący do systemów podtynkowych Podstawowe przyciski sterujące wykonane są z wysokiej jakości, trwałego materiału, a ich mechanizm jest skonstruowany do długiej i bezawaryjnej pracy. Można dokonywać wyboru z szerokiej gamy opcji kolorów i kształtów, tak aby przyciski były w pełni dopasowane do innych urządzeń w łazience lub w toalecie. Te przyciski są w pełni kompatybilne ze wszystkimi spłuczkami podtynkowymi systemu ALCA. rozmiary zewnętrzne: ,5 mm technologia spłukiwania: DUAL materiał: ABS 16 podstawowe przyciski sterujące

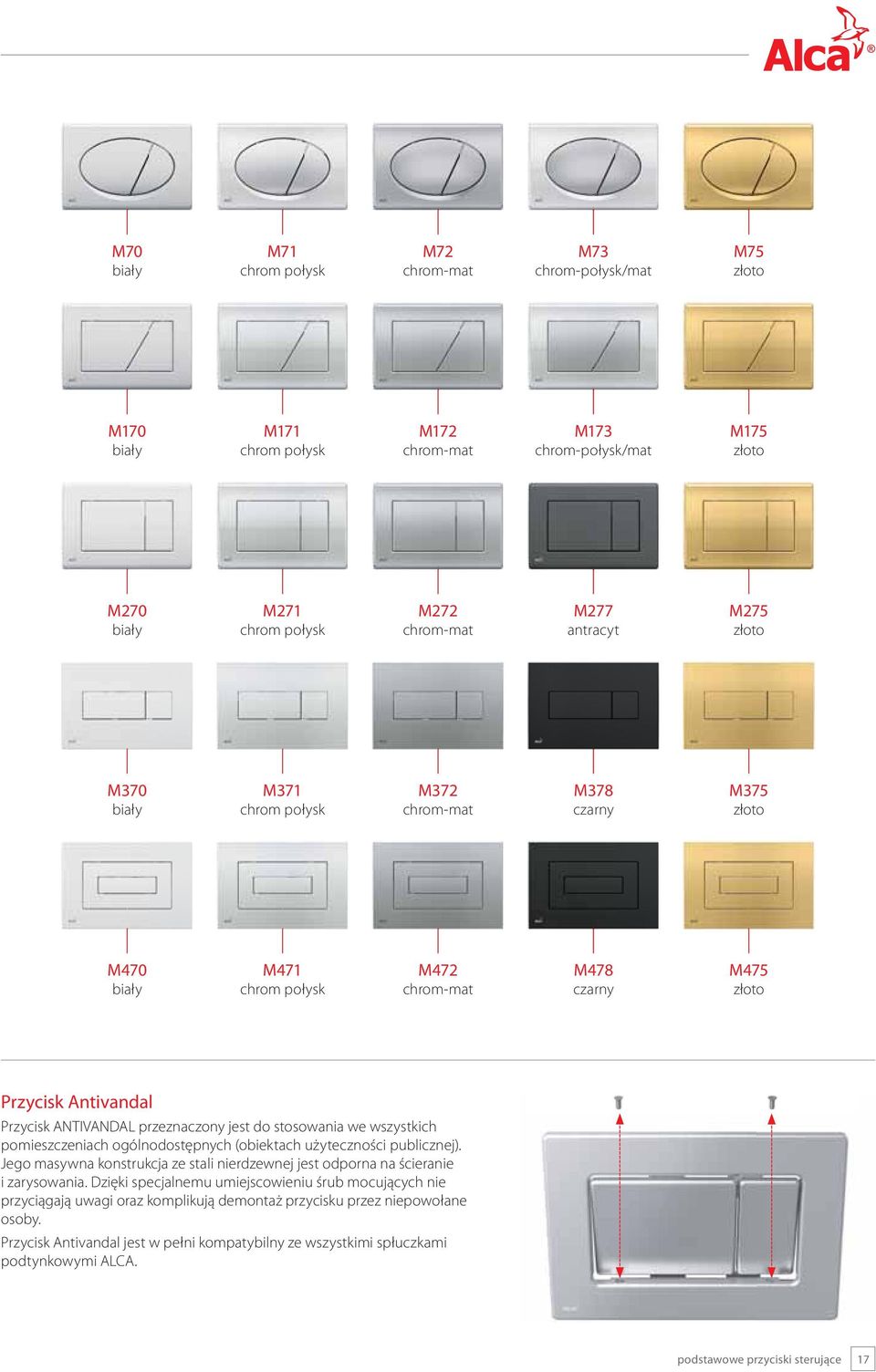

17 M70 biały M71 chrom połysk M72 chrom-mat M73 chrom-połysk/mat M75 złoto M170 biały M171 chrom połysk M172 chrom-mat M173 chrom-połysk/mat M175 złoto M270 biały M271 chrom połysk M272 chrom-mat M277 antracyt M275 złoto M370 biały M371 chrom połysk M372 chrom-mat M378 czarny M375 złoto M470 biały M471 chrom połysk M472 chrom-mat M478 czarny M475 złoto Przycisk Antivandal Przycisk ANTIVANDAL przeznaczony jest do stosowania we wszystkich pomieszczeniach ogólnodostępnych (obiektach użyteczności publicznej). Jego masywna konstrukcja ze stali nierdzewnej jest odporna na ścieranie i zarysowania. Dzięki specjalnemu umiejscowieniu śrub mocujących nie przyciągają uwagi oraz komplikują demontaż przycisku przez niepowołane osoby. Przycisk Antivandal jest w pełni kompatybilny ze wszystkimi spłuczkami podtynkowymi ALCA. podstawowe przyciski sterujące 17

18 PODTYNKOWE SYSTEMY INSTALACYJNE ALCA 6 LAT GWARANCJI Gwarancja 6 lat Spłuczki podtynkowe ALCA wykonane zostały według nowoczesnej technologii, z wysokiej jakości materiałów oraz przetestowane do długoterminowej i bezawaryjnej pracy. Każdy produkowany zbiornik poddaje się badaniom na szczelność przy wysokim ciśnieniu. Do sprzedaży trafiają tylko stuprocentowo szczelne spłuczki. W związku z tym na wszystkie zbiorniki spłuczek podtynkowych obowiązuje gwarancja przedłużona do 6-lat. Kompatybilność przycisków Zaletą spłuczek podtynkowych ALCA jest ich pełna kompatybilność ze wszystkimi rodzajami przycisków sterujących ALCA. Wybierając dowolny przycisk ALCA, zawsze masz pewność, że można go łatwo łączyć z każdym rodzajem spłuczki podtynkowej ALCA. Można wybierać spośród ponad 50 rodzajów przycisków o różnych kształtach, kolorach i materiałach od podstawowych do tych o nietradycyjnej konstrukcji, które ciekawie ożywią wnętrze. 18 podtynkowe systemy instalacyjne ALCA

19 GWARANCJA 6 LAT KOMPATYBILNOŚĆ PRZYCISKÓW SZEROKOŚĆ OD 84 MM NIEZAWODNE ZAWORY NAPEŁNIAJĄCE I SPUSTOWE Szerokość od 84 mm Spłuczki podtynkowe ALCA są dostępne w wielu rodzajach i wariantach. Dla każdego typu łazienki spłuczka podtynkowa została opracowana tak, aby umożliwić łatwą i niezawodną instalację. Istnieją specjalne spłuczki podtynkowe do małych przestrzeni, mieszkań, ścian gipsowo-kartonowych lub rekonstrukcji. Dzięki specjalnej spłuczce podtynkowej SLIM, która ma grubość tylko 84 mm, można zaoszczędzić miejsce i łatwo zrealizować nawet małą łazienkę lub toaletę, gdzie każdy centymetr odgrywa ważną rolę. Niezawodne zawory napełniające i spustowe Spółka ALCAPLAST jest tradycyjnym producentem zaworów napełniających i spustowych do zbiorników ceramicznych i z tworzyw sztucznych. Długoletnie doświadczenie odzwierciedlone jest w prostocie i niezawodnej konstrukcji zaworów, które używane są w zbiornikach spłuczek podtynkowych ALCA. Spłuczki podtynkowe są wyposażone w uniwersalny zawór napełniający oraz spłukujący w systemie DUAL. Rozwiązania techniczne, w razie potrzeby,umożliwiają wygodny, bezpieczny i łatwy dostęp do zbiornika, co pozwala na sprawną obsługę i ewentualne naprawy. podtynkowe systemy instalacyjne ALCA 19

20 PODTYNKOWE SYSTEMY INSTALACYJNE ALCA A100 Alcamodul A115 Renovmodul A1115 Slim Renovmodul A112 Basicmodul A1112 Slim Basicmodul Spłuczki podtynkowe ALCA do zabudowy ciężkiej Te systemy są zaprojektowane do wmurowania lub obmurowania przy ścianie nośnej. Głównym elementem Alcamodul jest solidna konsola, która spełnia określone normami obciążenie 400 kg. W spłuczkach Renovmodul oraz Renovmodul Slim, konsola jest uzupełniona przez ramę z blachy ocynkowanej. Konsola i rama są zaprojektowane tak, że umożliwiają prosty montaż całego układu do nierównej powierzchni ścian nośnych. Basicmodul i Basicmodul Slim są zbiornikami przeznaczonymi do zabudowy w ścianie i do połączenia stojącej muszli klozetowej. 20 spłuczki podtynkowe ALCA do zabudowy ciężkiej

21 H = 125 mm H = 125 mm H = 86 mm SLIM A100 Alcamodul 850 / 1000 spłuczka podtynkowa do zabudowy ciężkiej A115/1000 Renovmodul spłuczka podtynkowa do zabudowy ciężkiej A1115/1000 Renovmodul Slim spłuczka podtynkowa do zabudowy ciężkiej H = 125 mm H = 84 mm SLIM A112 Basicmodul zbiornik WC do zabudowy ciężkiej A1112 Slim Basicmodul zbiornik WC do zabudowy ciężkiej A / 1000 A115/1000 A1115/1000 A112 A1112 wysokość zabudowy (V) 862 / 1062 mm 1062 mm 1100 mm 1062 mm 1100 mm szerokość całkowita (S) 458 mm 448 mm 507 mm 458 mm 505 mm głębokość montażu (H) 125 mm 125 mm 86 mm 125 mm 84 mm średnica rury spustowej (D) Ø110 mm Ø110 mm Ø110 mm połączenie sieci wodociągowej G1/2" G1/2" G1/2" G1/2" G1/2" obciążenie 400 kg 400 kg 400 kg objetość spłukiwania 2 3,5 l/6 9 l 2 3,5 l/6 9 l 2,6 5 l/4 9 l 2 3,5 l/6 9 l 2,6 5 l/4 9 l spłuczki podtynkowe ALCA do zabudowy ciężkiej 21

22 PODTYNKOWE SYSTEMY INSTALACYJNE ALCA A101 Sádromodul A1101 Slim Sádromodul A102 Jádromodul A116 Solomodul Spłuczki podtynkowe do zabudowy lekkiej (karton-gips) Spłuczka podtynkowa do osadzania w konstrukcji płyt gipsowych. Rama pozwala na zakotwiczenie w konstrukcji płyt gipsowo-kartonowych lub wolnostojąco. Uniwersalna rama do zawieszenia miski z rozstawem śrub 180 i 230 mm. Rama z teleskopowymi nogami pozwala regulować wysokość muszli klozetowej w zakresie 200 mm. Jakości ramy i jej wykończenie zapewniają długą żywotność. Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania dodatkowych elementów wzmacniających. 22 spłuczki podtynkowe do zabudowy lekkiej (karton-gips)

23 H = mm H = mm A101 Sádromodul 850 / 1000 / 1200 Sádromodul spłuczka podtynkowa do suchej zabudowy (karton-gips) A102 Jádromodul 850 / 1000 / 1200 Jádromodul spłuczka podtynkowa do suchej zabudowy (z belką rozporową) H = mm H = 84 mm H = 200 mm SLIM A101/1200D podtynkowy system instalacyjny do suchej zabudowy (rozkładalny) A1101/1200 Sádromodul Slim spłuczka podtynkowa do suchej zabudowy (karton-gips i Slimbox) A116/1200 Solomodul spłuczka podtynkowa do suchej zabudowy (wolnostojąca) A / 1000 / 1200 A / 1000 / 1200 A101/1200D A1101/1200 A116/1200 wysokość zabudowy (V) 866 / 980 / 1176 mm 866 / 980 / 1176 mm 1105 mm 1175 mm 1176 mm szerokość całkowita (S) 510 mm 510 mm 510 mm 570 mm 510 mm głębokość montażu (H) mm mm mm 84 mm 200 mm średnica rury spustowej (D) Ø110 mm Ø110 mm Ø110 mm Ø110 mm Ø110 mm połączenie sieci wodociągowej G1/2" G1/2" G1/2" G1/2" G1/2" obciążenie 400 kg 400 kg 400 kg 400 kg 400 kg objetość spłukiwania 2 3,5 l/6 9 l 2 3,5 l/6 9 l 2 3,5 l/6 9 l 2,6 5 l/4 9 l 2 3,5 l/6 9 l spłuczki podtynkowe do zabudowy lekkiej (karton-gips) 23

24 PODTYNKOWE SYSTEMY INSTALACYJNE ALCA SLIMBOX Zabudowa i spłuczka podtynkowa do suchej zabudowy Zabudowa SLIMBOX otrzymała nagrodę Produkt roku 2011 w 4 edycji konkursu organizowanego przez profesjonalne czasopismo Obklady, dlażba & sanita. Slimbox w połączeniu z Sádromodul Slim potrzebuje minimum przygotowania do zabudowy i pozwala na wykorzystanie istniejącego podłączenia do kanalizacji. Jego grubość wynosi zaledwie 10 cm, dobrze nadaje się do małych pomieszczeń. Jest on wykonany z imitacji marmuru, co zapewnia doskonałe właściwości techniczne, a jego gładka powierzchnia bez porów łatwość konserwacji, do której będzie wystarczająca wilgotna szmatka. Slimbox można wybrać spośród 4 różnych wariantów kolorystycznych, które są dopasowane do przycisków sterujących i rusztów odpływów liniowych ALCA! 24 zabudowa i spłuczka podtynkowa do suchej zabudowy

25 H = 105 mm + SLIM zabudowa A1101/1200 Sádromodul Slim M1200 zabudowa: biała M1204 zabudowa: czarna-połysk M1206 zabudowa: piaskowa M1207 zabudowa: granit wysokość zabudowy (V) szerokość całkowita (S) głębokość montażu (H) średnica rury spustowej (D) połączenie sieci wodociągowej obciążenie materiał objętość spłukiwania SLIMBOX 1200 mm 600 mm 105 mm Ø110 mm G1/2" 400 kg mielony marmur 2,6 5 l/4 9 l WŁAŚCIWOŚCI SPŁUCZEK PODTYNKOWYCH ALCA gwarancja 6 lat uniwersalność przycisków niezawodne zawory napełniające i spustowe szerokość od 84 mm prosty i szybki montaż zbiornik z jednego elementu obciążenie do 400 kg zabudowa i spłuczka podtynkowa do suchej zabudowy 25

26 RAMY MONTAŻOWE ALCA A104, A104, A104B, A104AVS, A105, A106, A107, A108, A107S, A113, A114, A114S Ramy montażowe Ramy są używane do montażu umywalek, baterii, zlewów, poręczy, pisuarów, wiszących WC kombi i wiszących muszli WC w konstrukcjach płyt gipsowokartonowych oraz innych sposobach montażu. Dzięki uniwersalnym rozwiązaniom technicznym można dopasować do różnych rozmiarów montażu, dlatego mogą być używane dla większości typów oraz producentów WC. Konstrukcja nośna wykonana ze stali spełnia określone normy obciążenia. 26 ramy montażowe

27 A / 1000 / 1200 rama montażowa do umywalki A104A/1200 rama montażowa do umywalki i baterii A104B/1200 rama montażowa do baterii A104AVS/1200 rama montażowa umywalki i baterii z zabudowanym syfonem A / 1000 / 1200 A104A/1200 A104B/1200 A104AVS/1200 wysokość zabudowy (V) 850 / 1000 / 1170 mm 1170 mm 1170 mm 1170 mm szerokość całkowita (S) 400 mm 400 mm 400 mm 400 mm głębokość montażu (H) mm mm mm mm średnica rury spustowej (D) Ø50 mm Ø50 mm Ø50 mm połączenie sieci wodociągowej G1/2" G1/2" G1/2" G1/2" obciążenie 150 kg 150 kg 150 kg 150 kg ramy montażowe 27

28 A / 850 / 1000 / 1200 rama montażowa do bidetu A106/1200 rama montażowa do uchwytu A107/1200 rama montażowa do pisuaru A107S/1200 rama montażowa do pisuaru z mocowaniem sensora A / 850 / 1000 / 1200 A106/1200 A107/1200 A107S/1200 wysokość zabudowy (V) 400 / 850 / 1000 / 1170 mm 1176 mm 1170 mm 1170 mm szerokość całkowita (S) 510 mm 340 mm 400 mm 400 mm głębokość montażu (H) mm max. 200 mm mm mm średnica rury spustowej (D) Ø50 mm Ø50 mm Ø50 mm połączenie sieci wodociągowej G1/2" G1/2" G1/2" obciążenie 400 kg 200 kg 150 kg 150 kg 28 ramy montażowe

29 A108/1300 rama montażowa do zlewni i baterii A113/1200 rama montażowa do miski wiszącej WC kombi A114/1200 rama montażowa do miski wiszącej WC A114S/1200 rama montażowa do miski wiszącej WC z mocowaniem sensora A108/1300 A113/1200 A114/1200 A114S/ mm 1176 mm 1176 mm 1176 mm 500 mm 510 mm 510 mm 510 mm mm mm mm mm Ø50 mm Ø50 mm Ø50 mm Ø50 mm G1/2" G1/2" G1/2" G1/2" WŁAŚCIWOŚCI RAM MONTAŻOWYCH ALCA gwarancja 6 lat prosty i szybki montaż konstrukcja stalowa pokryta lakierem proszkowym nośność 150 do 400 kg 150 kg 400 kg 400 kg 400 kg ramy montażowe 29

30 SENSOROWY PROGRAM Program obejmuje produkty przeznaczone do bezdotykowego korzystania z WC. Jest używany w miejscach o dużej rotacji ludzi i jest w pełni zgodny z obowiązującymi normami higienicznymi UE. Sensory są wyposażone w możliwość regulacji higienicznego spłukania, muszla klozetowa zostanie automatycznie spłukana po określonej liczbie spłukań lub po wybranym czasie od ostatniego spłukania. Sterowanie sensorowe może być stosowane zarówno do muszli WC i pisuarów. A114S/1200 rama montażowa do miski wiszącej WC z mocowaniem sensora ASP3 / ASP3B automatyczny zawór spłukujący WC chrom, 12V (zasilanie sieciowe) / 6V (zasilanie bateryjne) ASP3K / ASP3KB automatyczny zawór spłukujący WC metal, 12V (zasilanie sieciowe) / 6V (zasilanie bateryjne) A107S/1200 rama montażowa do pisuaru z mocowaniem sensora ASP4 / ASP4B automatyczny zawór spłukujący do pisuaru chrom, 12V (zasilanie sieciowe) / 6V (zasilanie bateryjne) ASP4K / ASP4KB automatyczny zawór spłukujący do pisuaru metal, 12V (zasilanie sieciowe) / 6V (zasilanie bateryjne) ZALETY PROGRAMU SENSOROWEGO prosta konfiguracja, możliwość podłączenia za pomocą portu mini USB do komputera lub do inteligentnych systemów zarządzania budynkami program jest dostępny na stronie internetowej możliwość ustawienia higienicznego spłukiwania przełącznik magnetyczny dla obsługi serwisowej podłączenie z sieci lub baterii wybór wzorów chromowany lub metal 30 sensorowy program

31 PRZYCISKI STERUJĄCE Z SENSOREM Przyciski sensorowe przeznaczone są do miejsc o dużej rotacji ludzi i są w pełni zgodne z obowiązującymi normami higienicznymi UE. Zapewniają bezkontaktowe spłukiwanie po każdym użyciu miski wc, w tym możliwość zaprogramowania higienicznego spłukiwania. Opóźnienie przed spłukaniem jest nastawione na 2 s po opuszczeniu przestrzeni przed toaletą. Dostępny jest także przycisk mechaniczny, który został zaprojektowany do serwisowego spłukania (np. podczas sprzątania). Przyciski sensorowe są również zalecane w toaletach dla osób o ograniczonej sprawności ruchowej. M370S przycisk sterujący do systemów podtynkowych sterowany sensorem biały M371S przycisk sterujący do systemów podtynkowych sterowany sensorem chrom-połysk M279S przycisk sterujący do systemów podtynkowych sterowany sensorem Antivandal ZALETY PRZYCISKÓW SENSOROWYCH możliwość spłukiwania sensorowego i mechanicznego 6 l prosta konfiguracja, możliwość podłączenia za pomocą portu mini USB do komputera lub do inteligentnych systemów zarządzania budynkami program jest dostępny na stronie internetowej konstrukcja Antivandal zalecane do stosowania w budynkach użytku publicznego wybór wzorów biały, chrom i stal nierdzewna w opakowaniu zmodyfikowany zawór spustowy przyciski sterujące z sensorem 31

32 PROGRAM ANTIVANDAL Antivandal to kompleksowy program przeznaczony przede wszystkim do miejsc, w których zwiększone jest ryzyko kradzieży lub uszkodzenia urządzenia. Wszystkie produkty programu mają masywną konstrukcję i są wykonane z trwałych materiałów. Rozwiązania konstrukcyjne ograniczają niepowołany dostęp oraz możliwość uszkodzeń. Przyciski sterujące programu Antivandal dzięki specjalnemu umiejscowieniu śrub mocujących nie przyciągają uwagi oraz komplikują demontaż przycisku przez niepowołane osoby. Przyciski Antivandal są w pełni kompatybilne ze wszystkimi spłuczkami podtynkowymi ALCA. Odpływy liniowe Antivandal wykonane są z wysokiej jakości stali nierdzewnej, ruszt jest dołączony do niego w sposób, który ogranicza możliwość demontażu. M279 Antivandal przycisk sterujący do systemów podtynkowych metal M279S przycisk sterujący do systemów podtynkowych sterowany sensorem Antivandal APZ11, APZ111 odwodnienie liniowe Antivandal z rusztem ZALETY PROGRAMU ANTIVANDAL solidna konstrukcja wykonana ze stali nierdzewnej zalecane do pomieszczeń publicznych odporne na uszkodzenia mechaniczne śruby blokujące ukryte wewnątrz urządzenia zabezpieczenie przed niechcianym demontażem 32 program Antivandal

33 PROGRAM DLA STARSZYCH I NIEPEŁNOSPRAWNYCH Firma ALCAPLAST reaguje na rosnące zapotrzebowanie na urządzenia do łazienki i toalety, które są dostosowane do osób starszych i niepełnosprawnych. Produkujemy wzmocnione podtynkowe ramy montażowe przeznaczone do montażu uchwytów, systemy spłukiwania o ułatwionym dostępie do sterowania oraz bezbarierowe wyposażenie kabin natryskowych poprzez zastosowanie odwodnień liniowych lub kratek ściekowych. Ważne są także oszczędzające miejsce syfony umywalkowe do instalacji umywalek dla niepełnosprawnych. A116/1300H Solomodul spłuczka podtynkowa do suchej zabudowy (wolno stojąca) A101/1300H Sádromodul spłuczka podtynkowa do suchej zabudowy (karton-gips) A106/1200 rama montażowa do uchwytu MEO10 zdalne elektroniczne sterowanie ręczne DUAL,metal, zabudowa do ściany MPO10 zdalne pneumatyczne spłukiwanie ręczne, białe, zabudowa: do ściany MPO11 zdalne pneumatyczne spłukiwanie ręczne, chrom-połysk, zabudowa: do ściany MPO12 zdalne pneumatyczne spłukiwanie nożne, metal, zabudowa: do podłogi MPO13 zdalne pneumatyczne spłukiwanie nożne, metal, zabudowa: na ścianę kratki ściekowe odwodnienia liniowe syfony małogabarytowe program dla starszych i niepełnosprawnych 33

34 INFORMACJE TECHNICZNE KOMPATYBILNOŚĆ PRZYCISKÓW Przyciski sterujące ALCA: Przyciski są w pełni kompatybilne ze wszystkimi spłuczkami podtynkowymi systemu ALCA. PODWÓJNE SPŁUKIWANIE Podwójne spłukiwania: 3/6 l z rezerwą higieniczną: Objętość wody w zbiorniku: 9 l Małe spłukiwanie: 3 l Duże spłukiwanie: 6 l Rezerwa higieniczna: 3 l Rezerwa 3 l: Po dużym spłukiwaniu muszli klozetowej (6 l), w zbiorniku pozostaje jeszcze trzy litry rezerwy na ewentualne dodatkowe płukanie. 3 l 6 l 9 l 6 9 l 3 l PONAD STANDARDOWE WYPOSAŻENIE Wszystkie akcesoria w zestawie: W opakowaniu każdego produktu znajduje się kompletny osprzęt instalacyjny do podłączenia miski WC, w tym śruby montażowe i wszystkie niezbędne zabezpieczenia instalacyjne. Gwarantowana szczelność: Zbiornik wody jest wykonany z jednego elementu, zapewniając 100% szczelność. ZBIORNIK Z JEDNEGO ELEMENTU 100% kontroli: Szczelność każdego zbiornika jest kontrolowana pod wysokim ciśnieniem powietrza. Wysoka jakość materiału: Polietylen (PE) zapewnia długotrwałą stabilność właściwości oraz trwałość. Konstrukcje nośne zbiorników A100 Alcamodul: Konstrukcja: konsola Materiał: metal malowany proszkowo Kotwienie: montaż do ściany Instalacja: jedna osoba Nośność: 400 kg, konieczność podmurowania konsoli lub zastosowanie nóg M90 Do muszli wiszących o rozstawie mocowania: 180 mm i 230 mm A115 Renovmodul, A1115 Slim Renovmodul Konstrukcja: połączenie ramy i konsoli Materiał: blacha ocynkowana Kotwienie: umożliwia montaż na nierównych powierzchniach w zakresie do 50 mm Instalacja: jedna lub dwie osoby Nośność: 400 kg, konieczność podmurowania konsoli lub zastosowanie nóg M90 Do muszli wiszących o rozstawie mocowania: 180 mm i 230 mm 34 informacje techniczne

35 CZĘŚCI ZAMIENNE Gwarancja 25 lat dostępności wszystkich części zamiennych. Katalog części zamiennych: Do pobrania na stronie internetowej Porady: Możliwość telefonicznych i internetowych konsultacji z technikami ALCAPLAST. BEZPIECZNE POŁĄCZENIA WODNE Zamknięcie wody w zbiorniku: Zawór kątowy SCHELL. Podłączenie do złączek przejściowych: Zmontowane przy produkcji, gwarancja szczelności. DOBRA IZOLACJA ZBIORNIKA Izolacja zbiornika: Zbiornik jest umieszczony w masywnej obudowie styropianowej. Zapobiega to kondensacji rosy na powierzchni oraz zmniejsza przenoszenie hałasu do konstrukcji. Struktura obudowy styropianowej umożliwia bezpośrednie naklejanie płytek. CAŁA OFERTA Zgodnie z zastosowanym WC: A112, A1112: toaleta na podłodze A100, A115, A101, A102, A116, A1115, A1101: toaleta wisząca A101/1300H, A116/1300H: toaleta wisząca dla osób o ograniczonej sprawności ruchowej Dwie różne głębokości zabudowy: A112, A100, A115, A101, A mm A1112, A1115, A mm Różne warianty wysokości: A mm 1000 mm A101, A1101, A mm 1000 mm 1200 mm A115, A mm A101 Sadromodul, A1101 Sádromodul Slim Konstrukcja: rama samonośna Materiał: metal malowany proszkowo Pionowe kotwenie: do ściany nośnej w konstrukcji płyt gipsowych Poziomowe kotwenie: regulowane nóżki mm Instalacja: jedna osoba Nośność: 400 kg Do muszli wiszących o rozstawie mocowania: 180 mm i 230 mm A102 Jádromodul Konstrukcja: samonośna rama z rozpórkami Materiał: metal malowany proszkowo Pionowe kotwenie: do przeciwległych ścian bocznych, Poziomowe kotwenie: regulowane nóżki mm Instalacja: jedna osoba Nośność: 400 kg Do muszli wiszących o rozstawie mocowania: 180 mm i 230 mm informacje techniczne 35
