INDYWIDUALNA KLASA WEBER KSF. Automat szlifierski WEBER KSL

Transkrypt

1 INDYWIDUALNA KLASA WEBER KSF Automat szlifierski WEBER KSL Automat szlifierski

2 WEBER to ponad 100-letnia tradycja i doświadczenie w budowie szlifierek 1955 WEBER produkuje szlifierki szerokotaśmowe od ponad 50 lat 2014 Dzisiaj WEBER z 6 modelami maszyn ustala nowe standardy w technice szlifowania DREWNO TO NASZA PASJA. W meblach, aranżacjach wnętrz i zabudowie stoisk targowych zawsze można znaleźć nowe materiały. Niemniej jednak, ascetyczny urok drewna jest ponadczasowy. W oparciu o wieloletnie doświadczenie i ciągłe innowacje, rozwijamy produkcję automatów szlifierskich tak, aby spełniały najwyższe standardy. Daje to pewność, że żyjący materiał jakim jest drewno, w różnych jego odmianach, po procesie obróbki potrafi nas zachwycić. To wszystko przy osiągnięciu wydajnej produkcji i oszczędności materiału.

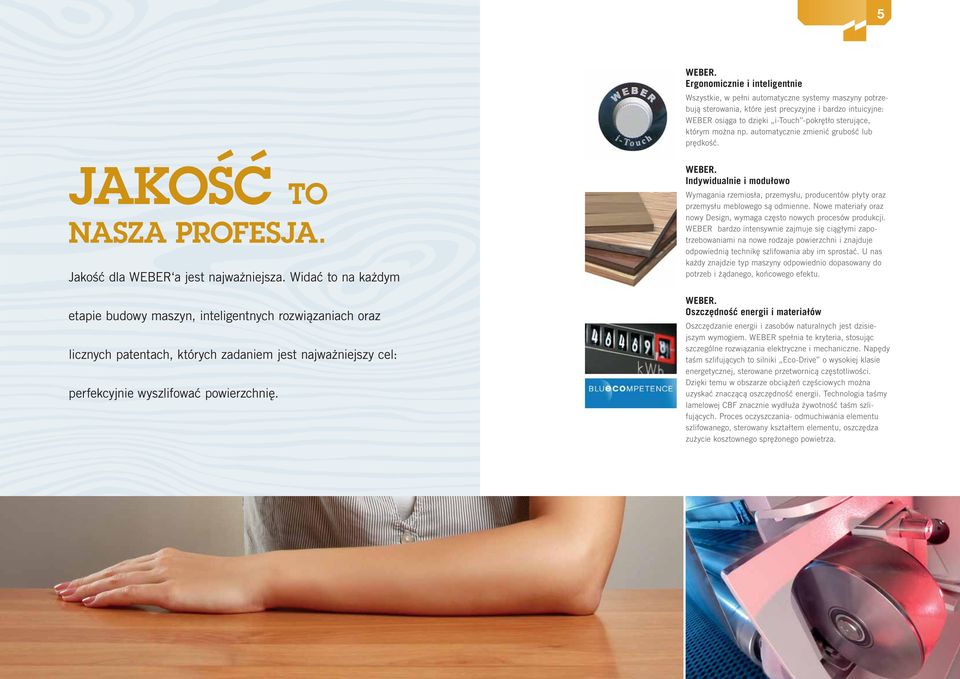

3 5 WEBER. Ergonomicznie i inteligentnie Wszystkie, w pełni automatyczne systemy maszyny potrzebują sterowania, które jest precyzyjne i bardzo intuicyjne: WEBER osiąga to dzięki i-touch -pokrętło sterujące, którym można np. automatycznie zmienić grubość lub prędkość. JAKOSC TO NASZA PROFESJA. Jakość dla WEBER a jest najważniejsza. Widać to na każdym etapie budowy maszyn, inteligentnych rozwiązaniach oraz licznych patentach, których zadaniem jest najważniejszy cel: perfekcyjnie wyszlifować powierzchnię. WEBER. Indywidualnie i modułowo Wymagania rzemiosła, przemysłu, producentów płyty oraz przemysłu meblowego są odmienne. Nowe materiały oraz nowy Design, wymaga często nowych procesów produkcji. WEBER bardzo intensywnie zajmuje się ciągłymi zapotrzebowaniami na nowe rodzaje powierzchni i znajduje odpowiednią technikę szlifowania aby im sprostać. U nas każdy znajdzie typ maszyny odpowiednio dopasowany do potrzeb i żądanego, końcowego efektu. WEBER. Oszczędność energii i materiałów Oszczędzanie energii i zasobów naturalnych jest dzisiejszym wymogiem. WEBER spełnia te kryteria, stosując szczególne rozwiązania elektryczne i mechaniczne. Napędy taśm szlifujących to silniki Eco-Drive o wysokiej klasie energetycznej, sterowane przetwornicą częstotliwości. Dzięki temu w obszarze obciążeń częściowych można uzyskać znaczącą oszczędność energii. Technologia taśmy lamelowej CBF znacznie wydłuża żywotność taśm szlifujących. Proces oczyszczania- odmuchiwania elementu szlifowanego, sterowany kształtem elementu, oszczędza zużycie kosztownego sprężonego powietrza.

4 7 Kombinacja do 8 agregatów szlifierskich. WEBER KSF Automat szlifierski Uniwersalny model WEBER do zastosowań przemysłowych. Do szlifowania drewna, forniru i lakieru. Również ze szlifem dolnym jako dwustronne linie szlifi erskie. 8 WEBER KSF Wzmocniona budowa i agregaty szlifierskie. WEBER KSL Automat szlifierski Najwyższej wydajności model WEBER do przemysłu. Wyjątkowe wykonanie Premium do najwyższych wymagań prędkości i wydajności szlifowania. 14 WEBER KSL

5 9 WEBER KSF Automat szlifierski Model KSF wyposażony jest we wszystkie rozwiązania z zakresu techniki szlifowania WEBER i bazuje na opatentowanym systemie dzielonej belki dociskowej WEBER ISA/ ISD. Może zawierać wszystkie agregaty szlifierskie i szczotkowe, dowolnie konfigurowane wg potrzeb. Hybryda KSF to połączenie, w jednym korpusie i sterowaniu, szczotek wzdłużnych i poprzecznych z agregatami szlifierskimi mm 1600 mm 1 do 8 agregatów szlifierskich Szerokość szlifowania 1350 i 1600 mm 1 do 8 agregatów szlifi erskich Walec kalibrujący do 37 kw Bezstopniowa prędkość posuwu (3 25 m/min) Długość taśmy szlifującej 2620 mm Napędy taśm szlifi erskich regulowane falownikiem Dzielona belka dociskowa ISA/ISD Multi Panel sterujący MP 277 Pokrętło-kontroler i-touch Dowolność rozmieszczenia agregatów szlifi erskich Uniwersalny wkład trzewika szlifi erskiego WEBER TECHNIKA SZLIFOWANIA Walec kalibrujący Taśma poprzeczna Agregat kombi Trzewik szlifujący CBF taśma lamelowa X-szlif Szczotki orbitalne Szczotki do strukturyzacji Dyski Galaxy

6 WEBER KSF Wysoka moc i wydajność z technologią szlifowania WEBER 11 WEBER stacje szlifi erskie Dowolna kolejność budowy Automat szlifierski WEBER KSF może być wyposażony w 8 stacji szlifujących. Ich kolejność można dowolnie konfigurować. Obok agregatu poprzecznego i wzdłużnego jak walec kalibrujący, agregat szlifujący trzewikem czy agregat kombi, można maszynę oczywiście wyposażyć w agregat z taśmą lamelową WEBER CBF, agregat X-szlif czy agregaty szczotkowe. Wszystkie stacje szlifierskie można dowolnie zamieniać miejscami i na etapie zamówienia zaplanować wolne miejsce na zamontowanie w przyszłości dodatkowych stacji szlifierskich. WEBER ISA Dzielona belka dociskowa Dokładny docisk segmentów Opatentowany system WEBER ISA to inteligentny system dopasowania pojedynczych segmentów trzewika. Segmenty dociskowe są na stałe połączone z trzewikiem szlifującym i dociskane przez punktowe siłowniki, dzięki czemu dopasowują się znacznie dokładniej i to całą swoją powierzchnią. Dzięki elektronicznemu sterowaniu ustawiają się automatycznie po uruchomieniu. Nacisk we wszystkich kierunkach rozkłada się automatycznie. System nie wymaga konserwacji, jest bezobsługowy i odporny na zanieczyszczenia. WEBER technika CBF Gładka i jednolita powierzchnia Gładko wyszlifowana powierzchnia pozbawiona śladów taśmy szlifierskiej po oscylacji to znak doskonałej jakości. W tym celu firma WEBER opracowała technikę CBF: pracująca poprzecznie do kierunku posuwu dociskowa taśma lamelowa, umieszczona wewnątrz agregatu wzdłużnego. Lamele dociskowe w sposób ciągły przerywają kontakt z ziarnami ściernymi, przez co unika się niepożądanych drgań taśmy szlifującej i śladów oscylacji widocznych na powierzchni elementów. Powierzchnia staje się gładka i jednolita. Jednocześnie stale zmieniany docisk zapobiega nadmiernemu nagrzewaniu się powierzchni, a przez to zatykaniu taśm szlifujących w czasie szlifowania lakierów i z tworzyw sztucznych. Podobnie jak w agregacie poprzecznym, taśma lamelowa nie wymaga systemu sterowania, zachowuje pełne wyrównanie tolerancji dzielonej belki dociskowej, ulega równomiernemu zużyciu a koszt wymiany nie jest wysoki.

7 WEBER KSF Kompleksowa technika szlifowania WEBER do idealnej powierzchni 13 WEBER szlif szerokotaśmowy Perfekcyjna jakość szlifowania Walec kontaktowy służy do kalibrowania oraz uzyskania płaskiej powierzchni. Spiralnie rowkowany walec gwarantuje wysoką dokładność szlifowania, zbieranie jednorazowo dużego nadmiaru i efektywne odprowadzanie wiórów oraz długą żywotność. Trzewik szlifierski służy do poprawy jakości powierzchni drewnianych i fornirowanych. Trzewik szlifierski zbudowany jest z segmentów, każdy z nich jest elektronicznie sterowany. Tolerancja grubości elementu wynosi 2 mm. WEBER szlif krzyżowy Równa powierzchnia i redukcja włókien Automaty do szlifowania krzyżowego cieszą się w WEBER długą tradycją. Szlifowanie krzyżowe oznacza, że pierwszy szlif odbywa się poprzecznie do kierunku posuwu, zaś szlif wykończający przebiega w kierunku wzdłużnym. Taśma poprzeczna pracuje pod kątem 90 do kierunku przebiegu włókien, czemu towarzyszy ścinanie grubszych i twardszych włókien drewna. Stosowana następnie taśma szeroka wzdłużna ma za zadanie odciąć położone włókna i wygładzić powierzchnię. Dzięki szlifowaniu krzyżowemu na powierzchni pozostaje znacznie mniej włókien i są one krótsze. WEBER X-szlif Wszystko w jednym agregacie Wszechstronność była zawsze ważna. Dlatego WEBER oferuje wszystkie możliwości szlifowania w jednym agregacie. Agregat można łatwo przezbroić we wzdłużny lub poprzeczny: można kalibrować, szlifować wzdłużnie, poprzecznie lub agregatem lamelowym CBF. Dzisiejsze wymagania odnośnie różnego rodzaju powierzchni, stosowanych lakierów, różnej kolejności szlifowania w kierunku poprzecznym i wzdłużnym pozwalają na doskonałe wykorzystanie tego agregatu. WEBER szczotki orbitalne Jednorodny obraz szlifu Wraz ze szczotkami orbitalnymi WEBER wnosi nową jakość w szlifowaniu. Opatentowany agregat gwarantuje perfekcyjną jakość powierzchni niezależną od kierunku włókien oraz kształtu elementu. Wszystkie krawędzie są równomiernie złamane. Można również szlifować powierzchnie 3D oraz elementy profilowane. Brak podnoszących sie włókien przy późniejszym lakierowaniu daje niespotykane dotąd efekty, co końcowo przekłada sie na oszczędności lakieru i lepszą jakość powierzchni. WEBER szczotka do strukturyzacji Powierzchnia ze strukturą Służy do strukturyzacji powierzchni drewnianych. Szczotka usuwa miękkie włókna z powierzchni drewna i pozostawia wyczuwalną i widoczną strukturę. Do twardej strukturyzacji wykorzystywana jest szczotka metalowa natomiast do późniejszego wygładzenia szczotka ze specjalnego tworzywa lub z listkami papieru ściernego. WEBER i-touch i WEBER Matrix Intuicyjna obsługa Pokrętło opatrzone podpisem i-touch niezwykle ułatwia poruszanie się w programie sterującym. Dzięki niemu uzyskuje się dostęp do najważniejszych funkcji widocznych na kolorowym ekranie dotykowym. Wszystkie parametry szlifowania, jak np. prędkość taśmy szlifującej, prędkość posuwu i grubość szlifowanych elementów, można ustawiać bezpośrednio przy użyciu kontrolera i-touch. Na ekranie monitora prezentowane są wyłącznie informacje niezbędne do bieżącego szlifowania. Oprócz funkcji podstawowych możliwy jest bezpośredni dostęp do zapisanych programów. Operator dokonuje jedynie wyboru pożądanego rodzaju pracy. Wystarczy nacisnąć zaledwie jeden przycisk, aby maszyna została całkowicie przestawiona.

8 15 WEBER KSL Automat szlifierski Model WEBER KSL to wysokowydajnościowy automat szlifierski do przemysłu. Oprócz wielu zalet modelu KSF, KSL posiada jeszcze bardziej wzmocnioną budowę agregatów szlifierskich, bezdotykowy laserowy skaner elementów oraz jeszcze szybsze podzespoły elektroniczne. Dzięki temu WEBER KSL spełnia najwyższe wymagania prędkości posuwu i wydajności szlifowania mm 1600 mm 1 do 8 agregatów szlifierskich Szerokość szlifowania 1350 i 1600 mm 1 do 8 agregatów szlifi erskich Walec kalibrujący do 37 kw Bezstopniowa prędkość posuwu (5 70 m/min) Długość taśmy szlifującej 2620 mm Napędy taśm szlifi erskich regulowane falownikiem Dzielona belka dociskowa ISA/ISD Multi Panel sterujący MP 377 Pokrętło-kontroler i-touch Dowolność rozmieszczenia agregatów szlifi erskich Uniwersalny wkład trzewika szlifi erskiego WEBER TECHNIKA SZLIFOWANIA Walec kalibrujący Taśma poprzeczna Agregat kombi Trzewik szlifujący CBF taśma lamelowa X-szlif Szczotki orbitalne Szczotki do strukturyzacji Dyski Galaxy

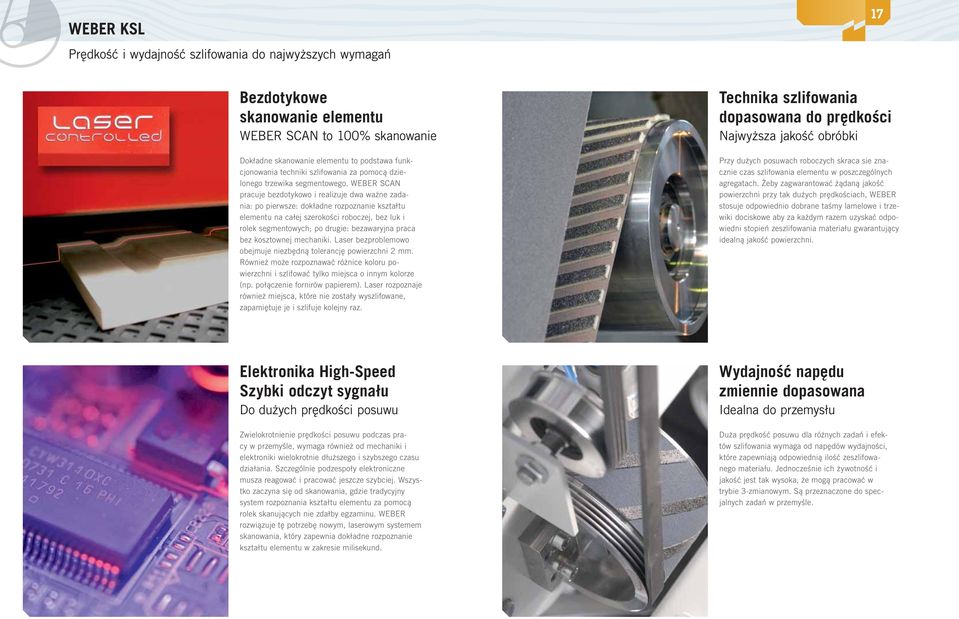

9 WEBER KSL Prędkość i wydajność szlifowania do najwyższych wymagań 17 Bezdotykowe skanowanie elementu WEBER SCAN to 100% skanowanie Dokładne skanowanie elementu to podstawa funkcjonowania techniki szlifowania za pomocą dzielonego trzewika segmentowego. WEBER SCAN pracuje bezdotykowo i realizuje dwa ważne zadania: po pierwsze: dokładne rozpoznanie kształtu elementu na całej szerokości roboczej, bez luk i rolek segmentowych; po drugie: bezawaryjna praca bez kosztownej mechaniki. Laser bezproblemowo obejmuje niezbędną tolerancję powierzchni 2 mm. Również może rozpoznawać różnice koloru powierzchni i szlifować tylko miejsca o innym kolorze (np. połączenie fornirów papierem). Laser rozpoznaje również miejsca, które nie zostały wyszlifowane, zapamiętuje je i szlifuje kolejny raz. Technika szlifowania dopasowana do prędkości Najwyższa jakość obróbki Przy dużych posuwach roboczych skraca sie znacznie czas szlifowania elementu w poszczególnych agregatach. Żeby zagwarantować żądaną jakość powierzchni przy tak dużych prędkościach, WEBER stosuje odpowiednio dobrane taśmy lamelowe i trzewiki dociskowe aby za każdym razem uzyskać odpowiedni stopień zeszlifowania materiału gwarantujący idealną jakość powierzchni. Elektronika High-Speed Szybki odczyt sygnału Do dużych prędkości posuwu Zwielokrotnienie prędkości posuwu podczas pracy w przemyśle, wymaga również od mechaniki i elektroniki wielokrotnie dłuższego i szybszego czasu działania. Szczególnie podzespoły elektroniczne musza reagować i pracować jeszcze szybciej. Wszystko zaczyna się od skanowania, gdzie tradycyjny system rozpoznania kształtu elementu za pomocą rolek skanujących nie zdałby egzaminu. WEBER rozwiązuje tę potrzebę nowym, laserowym systemem skanowania, który zapewnia dokładne rozpoznanie kształtu elementu w zakresie milisekund. Wydajność napędu zmiennie dopasowana Idealna do przemysłu Duża prędkość posuwu dla różnych zadań i efektów szlifowania wymaga od napędów wydajności, które zapewniają odpowiednią ilość zeszlifowanego materiału. Jednocześnie ich żywotność i jakość jest tak wysoka, że mogą pracować w trybie 3-zmianowym. Są przeznaczone do specjalnych zadań w przemyśle.

10 WEBER KSL Perfekcyjne przygotowanie do zastosowań przemysłowych 19 WEBER Linie produkcyjne Nieograniczona integracja Automaty szlifierskie WEBER mogą pracować w liniach lakierniczych w procesie przygotowania materiału jak i szlifu międzyoperacyjnego lakieru. W obu przypadkach technika taśmy lamelowej WEBER CBF odgrywa decydującą rolę. Tak przygotowana powierzchnia jest optymalna do nałożenia bejcy i lakieru. Dzięki sterowaniu Siemens automaty szlifierskie WEBER mogą bezproblemowo pracować z liniami lakierniczymi różnych producentów i być podłączone do centralnego sterowania linią. W zależności od miejsca pracy, maszyny mogą posiadać prawą lub lewą stronę obsługi i stronę wymiany taśmy szlifierskiej. Dwustronne szlifowanie z góry i z dołu Perfekcyjna jakość szlifowania razy dwa Koncept dwustronnych linii szlifierskich przeznaczony jest dla przemysłu i dostępny w modelach KSF oraz KSL. Automaty szlifierskie szlifują elementy z góry i z dołu i posiadają jedną taśmę transportową, bez potrzeby transportu pośredniego. Szafa sterownicza, wbudowana w korpus maszyny, jest jej integralną częścią, dzięki czemu oszczędzamy miejsce podczas ustawienia w hali. Cała linia szlifierska sterowana jest i dozorowana za pomocą centralnego pulpitu sterującego. Dowolność uporządkowania agregatów szlifierskich zarówno z góry jak z dołu powoduje, że maszynę można idealnie dopasować do potrzeb produkcyjnych.

11 Jakość Made in Germany Przedsiębiorstwo z tradycjami, liczące ponad 100 lat, od początku swego istnienia zajmuje się produkcją szlifierek. Fabryka Maszyn WEBER jest gwarantem innowacji i wysokiej jakości budowanych maszyn. ul. Zachodnia Łomianki Tel Tel Fax info@multicamplus.pl Hans Weber Maschinenfabrik GmbH Bamberger Str. 20 D Kronach Tel. +49 (0) Fax +49 (0) info@hansweber.de Zastrzegamy możliwość zmian technicznych!
