1 WPUST ULICZNY RAINSPOT INSTRUKCJA MONTAŻU Ważna od listopada 2015 Zastrzegamy sobie prawo do zmian technicznych Budownictwo Motoryzacja Przemysł

2 INSTRUKCJA MONTAŻU WPUSTU ULICZNEGO Wpust uliczny RAINSPOT Przy montażu wpustu ulicznego RAINSPOT należ przestrzegać ogólnych wytycznych techniki, a zwłaszcza wymagań opisanych w PN-EN 1610 i DIN Obszary zastosowań które nie zostały uwzględnione w tej instrukcji montażu ( przypadki szczególne), Wymagają uzgodnienia z Działem Technicznym REHAU. W celu uzyskania wyczerpujących informacji prosimy o kontakt z Biurem Handlowo-Technicznym REHAU. 1. Przygotowawcze prace ziemne Wykop powinien być tak wykonany, żeby było wystarczająco dużo miejsca do montażu przewodu przykanalika. Powinno być zachowane minimum 40 cm odstępu od ściany wykopu. Podłoże musi być utwardzone i zagęszczone. W przeciwnym razie musi zostać wzmocnione. 2. Montaż wpustu ulicznego okrągłego RAINSPOT z ramą podtrzymującą 2.1 Rodzaje montażu Budowa nowej nawierzchni W pierwszym etapie należy przygotować wykop pod wpust o głębokości o 20 cm większej niż posadowienie wpustu RAINSPOT lub dolna rzędna przykanalika wpustu. Kinetę wpustu należy posadowić na około 20 cm warstwie betonu klasy C 12/15 według PN EN oraz podłączyć ją do przykanalika. Następnie należy osadzić wpust dokładnie zgodnie z projektem oraz zagęścić i wygładzić beton fundamentowy. Należy zwrócić uwagę na przyszłe położenie krawężnika drogowego. Ramy podtrzymującej nie należy wciskać do oporu, aby umożliwić późniejszą korektę połączenia. Na zakończenie wykop wraz przykanalikiem należy wypełnić gruntem i zagęścić, zgodnie z wytycznymi i normami, lekkim urządzeniem zagęszczającym (patrz punkt 2.4) Żeby uniknąć zanieczyszczeń i zniekształceń, należy przy wypełnianiu i zagęszczaniu wykopu na kinetę nałożyć pokrywę ochronną z tworzywa sztucznego REHAU. Należy skontrolować właściwe położenie kinety wpustu Remont nawierzchni Fundament betonowy krawężnika musi mieć w rejonie wpustu ulicznego odpowiednio duże wgłębienie, tak aby kratka ściekowa mogła być ustawiona bezpośrednio przy krawężniku. W zależności od warunków można podłączyć przykanalik do kinety wpustu, zanim ta będzie osadzona na fundamencie betonowym. Kinetę wpustu ulicznego należy umieścić w warstwie betonu klasy C12/15 zgodniej z PN EN o grubości około 20 cm. W razie potrzeby należy ją od dołu zagęścić. W przypadku, kiedy przewidziane jest późniejsze przyłączenie rury przykanalika, musi być pozostawiony wolny dostęp do króćca wpustu. Należy zwracać uwagę na staranny montaż wpustu w pionie i w poziomie. Żeby uniknąć zanieczyszczeń i zniekształceń, należy przy wypełnianiu i zagęszczaniu wykopu na kinetę nałożyć pokrywę ochronną z tworzywa sztucznego REHAU. Po podłączeniu rury przykanalika następuje zagęszczanie zasypką przygotowaną z niespoistego gruntu, ręczne lub przy pomocy lekkiego sprzętu do zagęszczania, zgodnie z właściwymi przepisami, wytycznymi itd. Miejsca, które nie mogą być zagęszczone (np. miejsce między RainSpot i krawężnikiem), należy wypełnić sypkim materiałem jednofrakcyjnym. Nie można zostawić pustych przestrzeni. 2.2 Montaż bez pierścienia wznośnego W przypadku montażu bez pierścieni wznośnych (tylko kineta + rama podtrzymująca) elementy można wzajemnie połączyć przed montażem. W celu właściwego ustawienia wpustu należy ustawić kratkę odpływową na ramie podtrzymującej. Dalsze informacje - patrz punkt Montaż z pierścieniem wznośnym Przy montażu pierścieni wznośnych każdą część należy pojedynczo osadzić i zamknąć pokrywą ochronną REHAU. Wykop należy wypełnić lub zagęścić warstwowo aż po dolną krawędź pokrywy ochronnej. Następnie należy zdjąć pokrywy ochronne i nałożyć na górną krawędź uszczelkę. Koniec bosy (kolejnego) pierścienia wznośnego wpustu posmarować środkiem ślizgowym i wprowadzić aż do dolnego żebra. Należy kontrolować ustawienie przy pomocy poziomnicy. 2

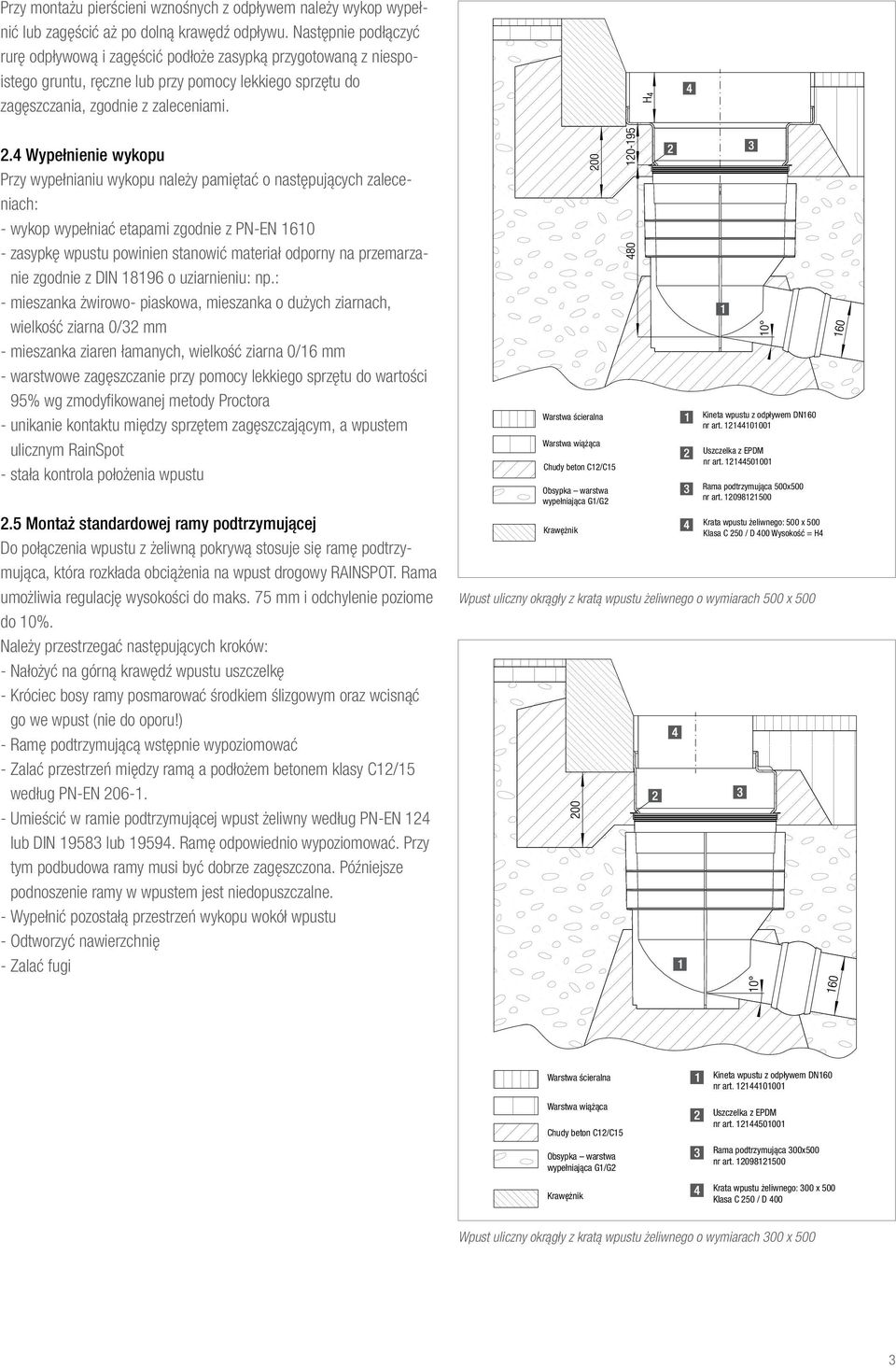

3 Przy montażu pierścieni wznośnych z odpływem należy wykop wypełnić lub zagęścić aż po dolną krawędź odpływu. Następnie podłączyć rurę odpływową i zagęścić podłoże zasypką przygotowaną z niespoistego gruntu, ręczne lub przy pomocy lekkiego sprzętu do zagęszczania, zgodnie z zaleceniami. 2.4 Wypełnienie wykopu Przy wypełnianiu wykopu należy pamiętać o następujących zaleceniach: --wykop wypełniać etapami zgodnie z PN-EN zasypkę wpustu powinien stanowić materiał odporny na przemarzanie zgodnie z DIN o uziarnieniu: np.: --mieszanka żwirowo- piaskowa, mieszanka o dużych ziarnach, wielkość ziarna 0/32 mm --mieszanka ziaren łamanych, wielkość ziarna 0/16 mm --warstwowe zagęszczanie przy pomocy lekkiego sprzętu do wartości 95% wg zmodyfikowanej metody Proctora --unikanie kontaktu między sprzętem zagęszczającym, a wpustem ulicznym RainSpot --stała kontrola położenia wpustu 2.5 Montaż standardowej ramy podtrzymującej Do połączenia wpustu z żeliwną pokrywą stosuje się ramę podtrzymująca, która rozkłada obciążenia na wpust drogowy RAINSPOT. Rama umożliwia regulację wysokości do maks. 75 mm i odchylenie poziome do 10%. Należy przestrzegać następujących kroków: --Nałożyć na górną krawędź wpustu uszczelkę --Króciec bosy ramy posmarować środkiem ślizgowym oraz wcisnąć go we wpust (nie do oporu!) --Ramę podtrzymującą wstępnie wypoziomować --Zalać przestrzeń między ramą a podłożem betonem klasy C12/15 według PN-EN Umieścić w ramie podtrzymującej wpust żeliwny według PN-EN 124 lub DIN lub Ramę odpowiednio wypoziomować. Przy tym podbudowa ramy musi być dobrze zagęszczona. Późniejsze podnoszenie ramy w wpustem jest niedopuszczalne. --Wypełnić pozostałą przestrzeń wykopu wokół wpustu --Odtworzyć nawierzchnię --Zalać fugi Warstwa ścieralna Warstwa wiążąca Chudy beton C12/C15 Obsypka warstwa wypełniająca G1/G2 Krawężnik Kineta wpustu z odpływem DN160 nr art Uszczelka z EPDM nr art Rama podtrzymująca 500x500 nr art Krata wpustu żeliwnego: 500 x 500 Klasa C 250 / D 400 Wysokość = H4 Wpust uliczny okrągły z kratą wpustu żeliwnego o wymiarach 500 x 500 Warstwa ścieralna Warstwa wiążąca Chudy beton C12/C15 Obsypka warstwa wypełniająca G1/G2 Krawężnik Kineta wpustu z odpływem DN160 nr art Uszczelka z EPDM nr art Rama podtrzymująca 300x500 nr art Krata wpustu żeliwnego: 300 x 500 Klasa C 250 / D 400 Wpust uliczny okrągły z kratą wpustu żeliwnego o wymiarach 300 x 500 3

4 3. Montaż wpustu ulicznego prostokątnego RAINSPOT z pierścieniem odciążającym 3.1 Montaż kinety i pierścieni wznośnych Zabudowa przebiega zgodnie z pkt.2.1 do 2.4 Zasypkę wykonać tylko do 12 cm poniżej górnej krawędzi kinety lub pierścienia. 3.2 Montaż standardowego betonowego pierścienia odciążającego W celu kompensacji obciążeń na górną część wpustu ulicznego RainSpot należy osadzić betonowy pierścień odciążający. Umożliwia to osiadanie do maks.4cm bez obciążania wpustu z tworzywa sztucznego. Należy pamiętać o przeprowadzeniu następujących czynności: --założyć pokrywę ochronną na RainSpot --przygotować na powierzchni podłoża warstwę betonu klasy C12/15 zgodnie z PN EN do dolnej krawędzi pokrywy ochronnej --betonowy pierścień odciążający umieścić nad wpuście RainSpot i wcisnąć go w podkład betonowy, uwzględniając przy tym ostateczną wysokości. Krawędź górna RainSpot musi znajdować się 4 cm pod górną krawędzią betonowego pierścienia odciążającego --zdjąć pokrywę z tworzywa sztucznego --zamontować wpust żeliwny bezpośrednio na betonowym pierścieniu odciążającym (norma europejska PN-EN 124 lub niemiecka norma DIN lub 19751) --wykonać graniczącą z wpustem nawierzchnię drogową --w razie potrzeby dopasować wysokość wpustu ulicznego przy pomocy następnego pierścienia odciążającego albo przy pomocy wyrównującej warstwy zaprawy o odpowiedniej trwałości nałożonej na betonowy pierścień odciążający Bitumiczna warstwa wierzchnia Bitumiczna warstwa nośna Beton chudy C12/C15 Zasypka/Materiał warstwy nośnej G1/G2 Krawężnik Kineta z odpływem DN 160 Nr art Pierścień uszczelniający - nr art Betonowy pierścień odciążający -nr art Przegub kulowy AWADUKT kielich/kielich Nr art Płynne zginanie o +/- 7,5 w każdym kierunku Po stronie montującego: Pierścień odciążający 300x500, klasa C250/D400 Wpust drogowy prostokątny z betonowym pierścieniem odciążającym Wskazówki: W razie gdy nie dysponujemy pokrywą ochronną REHAU, możemy w celu ochrony przed zniekształceniem i zabrudzeniem w czasie montażu zastosować usztywnienie RainSpot przy pomocy kantówki lub deski o długości 250 mm. Wykorzystanie (w przypadku gdy nie dysponujemy pierścieniami odciążającymi firmy REHAU) proponowanych w handlu pierścieni betonowych zgodnych z niemiecką normą DIN z podwyższoną tolerancją wykonawczą, może prowadzić do zmniejszenia odstępu między pierścieniem, a RainSpot. W takich przypadkach należy w pierwszej kolejności nałożyć na górną krawędź RainSpot uszczelkę, a następnie osadzić pierścień odciążający. Dla wpustów ulicznych z kratą żeliwną o wymiarach 300 x 500 należy zastosować kosze na zanieczyszczenia w wersji długiej lub krótkiej bądź dostępne na rynku kosze. Bitumiczna warstwa wierzchnia Bitumiczna warstwa nośna Beton chudy C12/C15 Zasypka/Materiał warstwy nośnej G1/G2 Krawężnik Kineta bez odpływu, nr art Pierścień wznośny z odpływem, nr art Pierścień wznośny bez odpływu, nr art Pierścień uszczelniający, nr art Betonowy pierścień odciążający, nr art Przegub kulowy AWADUKT kielich/kielich Nr art (Płynne zginanie o +/- 7,5 w każdym kierunku) Po stronie montującego: Pierścień odciążający 300x500, klasa C250/D400 Wpust drogowy prostokątny z betonowym pierścieniem odciążającym i pierścieniem wznośnym 4

5 4. Budowa nowej drogi Przykład montażu kinety wpustu okrągłego z odpływem i ramą podtrzymującą 300 x standardowa krata żeliwna. Wykonać wykop na odpowiednią głębokość. Wykonać fundament betonowy. Wpust RAINSPOT zamontować w wykopie i wypoziomować. Podłączyć wpust z przykanalikiem. Zamontować na kinecie wpustu ramę podtrzymującą. Beton fundamentowy nałożyć i wyrównać. Wykop wypełnić i zagęścić. Wymiary dostępnych na rynku ram wpustów ulicznych różnią się o 1 do 2 cm. W przypadku wąskich krat powstaje szczelina między wpustem, a ramą podtrzymującą. Tą szczelinę należy wypełnić np.: sznurem bitumicznym po to by podczas zabudowy do wpustu nie dostawał się inny materiał. Szczelina między kratą wpustu a ramą podtrzymującą. Montaż / Wciśnięcie sznura bitumicznego. 5

6 5. Remont drogi Przykład montażu kinety wpustu okrągłego z odpływem i ramą podtrzymującą 300 x standardowa krata żeliwna. Należy wykonać następujące kroki montażu: Usunąć grunt spod i obok krawężnika. Nałożyć beton fundamentowy Założyć uszczelkę Połączyć wpust uliczny RAINSPOT z przykanalikiem i ułożyć na fundamencie Zamontować ramę podtrzymującą (nie do oporu) Żeliwną kratę wpustu umieścić w ramie podtrzymującej i wypoziomować oraz wstępnie zamontować wpust RAINSPOT Przestrzeń za wpustem wypełnić betonem fundamentowym Wykop zasypać i zagęścić. Należy przy tym podbić beton fundamentowy pod ramę. Ramę podtrzymującą z kratą wypoziomować i osadzić na odpowiedniej wysokości. Tutaj trzeba wstępnie wpust osadzić o 1-2 cm wyżej niż zakładana wysokość. Należy przy tym dobrze zagęścić beton fundamentowy. Późniejsze podnoszenie ramy z kratą wpustu jest niedopuszczalne. 6

7 Ułożyć beton fundamentowy wokół kraty i wykonać podsypkę pod kostkę krawężnika Ułożyć kostkę przy krawężniku i wpuście. Wykonać odpowiednie fugowanie. 7
