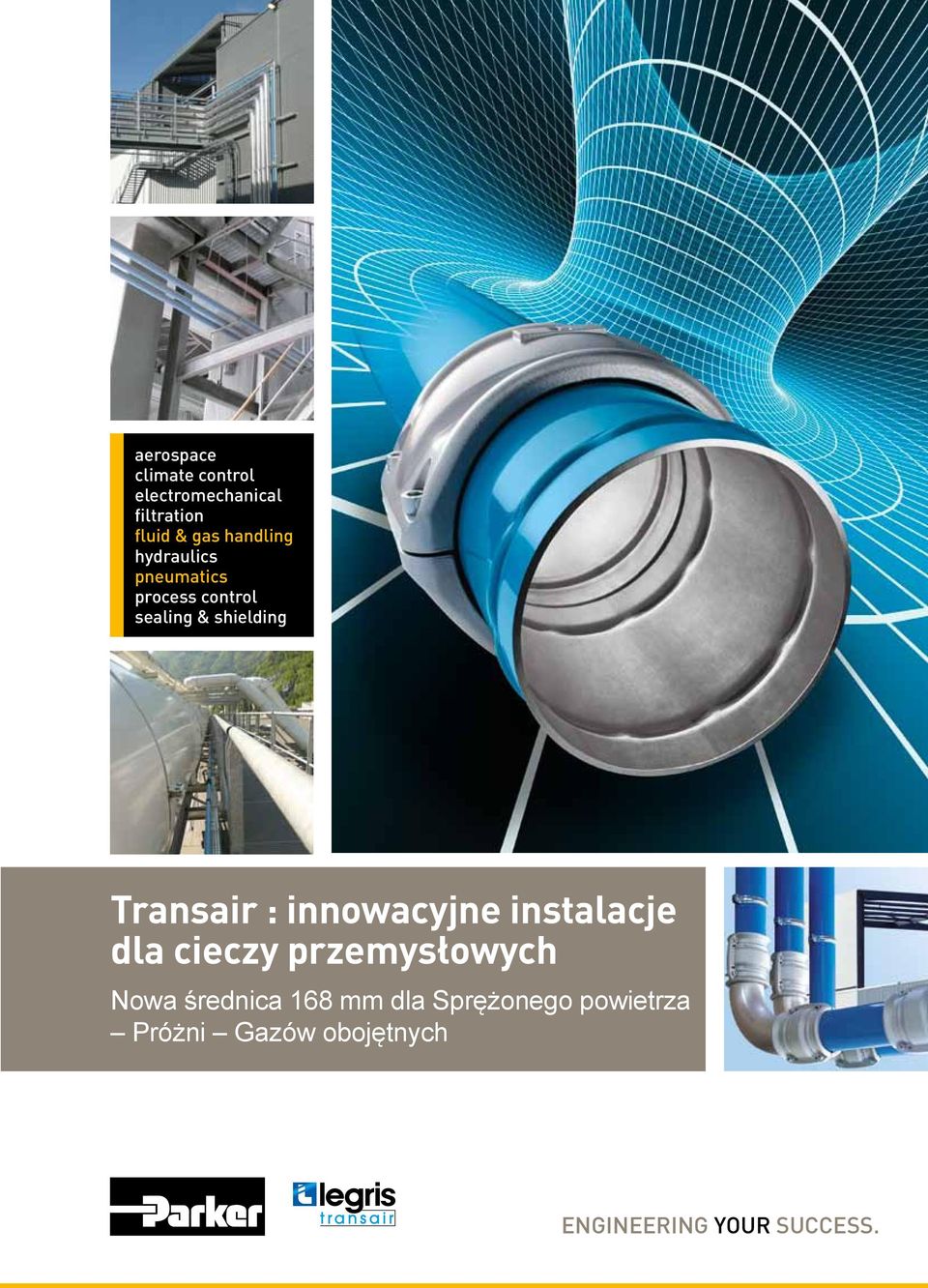

1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Transair : innowacyjne instalacje dla cieczy przemysłowych Nowa średnica 168 mm dla Sprężonego powietrza Próżni Gazów obojętnych ENGINEERING YOUR SUCCESS.

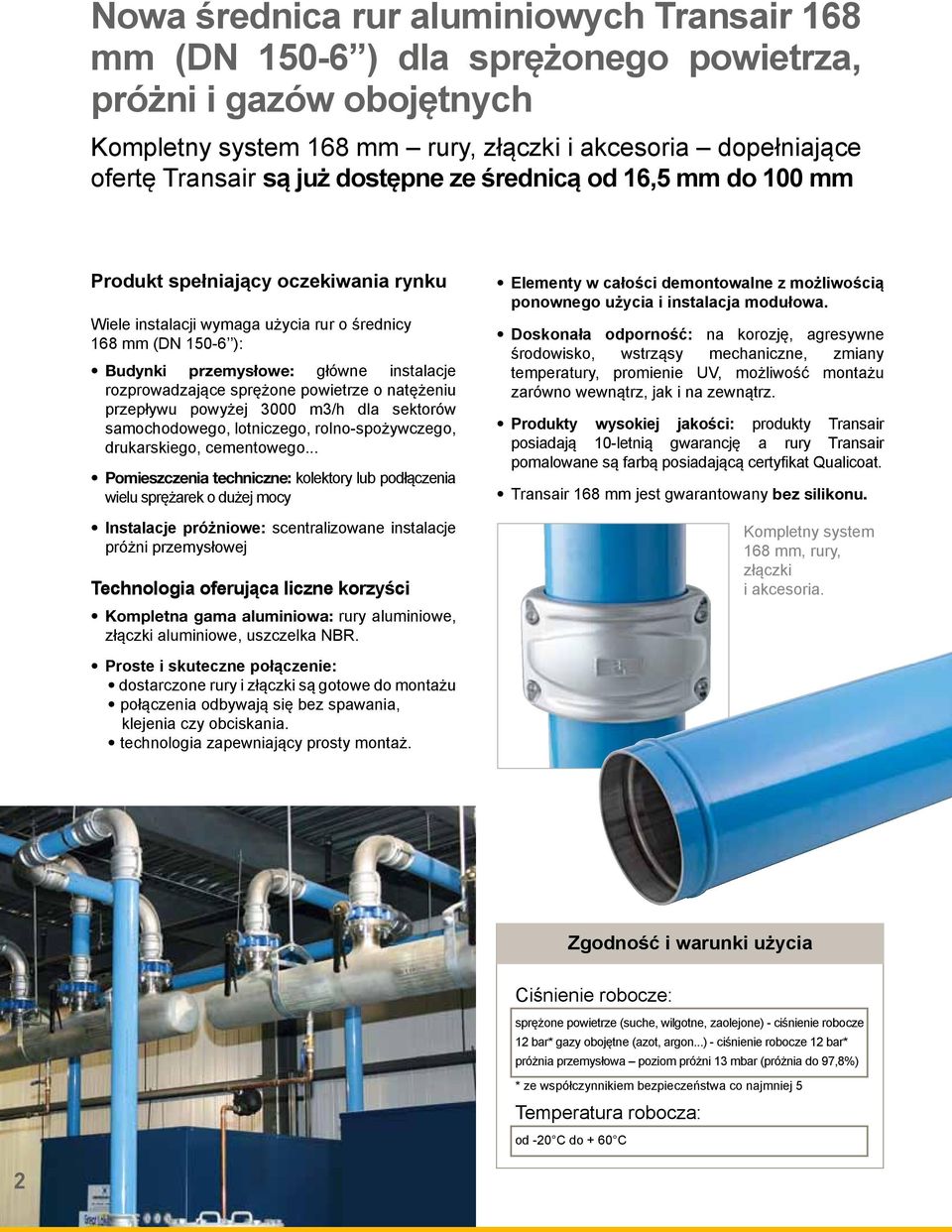

2 Nowa średnica rur aluminiowych Transair 168 mm (DN ) dla sprężonego powietrza, próżni i gazów obojętnych Kompletny system 168 mm rury, złączki i akcesoria dopełniające ofertę Transair są już dostępne ze średnicą od 16,5 mm do 100 mm Produkt spełniający oczekiwania rynku Wiele instalacji wymaga użycia rur o średnicy 168 mm (DN ): Budynki przemysłowe: główne instalacje rozprowadzające sprężone powietrze o natężeniu przepływu powyżej 3000 m3/h dla sektorów samochodowego, lotniczego, rolno-spożywczego, drukarskiego, cementowego... Pomieszczenia techniczne: kolektory lub podłączenia wielu sprężarek o dużej mocy Instalacje próżniowe: scentralizowane instalacje próżni przemysłowej Technologia oferująca liczne korzyści Kompletna gama aluminiowa: rury aluminiowe, złączki aluminiowe, uszczelka NBR. Elementy w całości demontowalne z możliwością ponownego użycia i instalacja modułowa. Doskonała odporność: na korozję, agresywne środowisko, wstrząsy mechaniczne, zmiany temperatury, promienie UV, możliwość montażu zarówno wewnątrz, jak i na zewnątrz. Produkty wysokiej jakości: produkty Transair posiadają 10-letnią gwarancję a rury Transair pomalowane są farbą posiadającą certyfikat Qualicoat. Transair 168 mm jest gwarantowany bez silikonu. Kompletny system 168 mm, rury, złączki i akcesoria. Proste i skuteczne połączenie: dostarczone rury i złączki są gotowe do montażu połączenia odbywają się bez spawania, klejenia czy obciskania. technologia zapewniający prosty montaż. Zgodność i warunki użycia Ciśnienie robocze: sprężone powietrze (suche, wilgotne, zaolejone) - ciśnienie robocze 12 bar* gazy obojętne (azot, argon...) - ciśnienie robocze 12 bar* próżnia przemysłowa poziom próżni 13 mbar (próżnia do 97,8%) * ze współczynnikiem bezpieczeństwa co najmniej 5 Temperatura robocza: od -20 C do + 60 C 2

3 Transair 168 mm, niezawodna i skuteczna alternatywa ekonomiczna dla tradycyjnych instalacji stalowych Lekkość: aluminiowa rura Transair o długości 6 m waży zaledwie 30 kg. Instalacja jest uproszczona ze względu na to, że nie trzeba używać środków transportu wewnętrznego. Większe natężenie przepływu: dzięki średnicy wewnętrznej (161,3 mm) i niewielkiej chropowatości aluminium, system Transair umożliwia przemieszczanie w sposób optymalny dużych objętości. Brak korozji i wycieków : brak korozji spowodowanej wilgocią, a w konsekwencji brak oporów przepływu i brak wycieków z upływem czasu. Ułatwiona identyfikacja: rury Transair, dostępne w niebieskim lub szarym kolorze, umożliwiają łatwą i natychmiastową identyfikację. Produkt estetyczny i bardziej ekologiczny Całkowicie nowy design stworzony w hucie aluminium. Transair 168 mm został opracowany zgodnie z założeniami ekoprojektu umożliwiając maksymalne ograniczenie wpływu na środowisko. Analiza cyklu życia, od produkcji surowców do zakończenia użytkowania produktów wykazała, że użycie Transair 168 mm ma pięciokrotnie mniejszy wpływ na środowisko niż tradycyjna instalacja stalowa. Łatwy montaż: szybki i ewolucyjny system umożliwiający zmniejszenie kosztów instalacji, konserwacji i rozbudowy sieci. O gólne oszczędności: oszczędność energii oszczędność realizacji trwałość instalacji brak konieczności konserwacji. 3

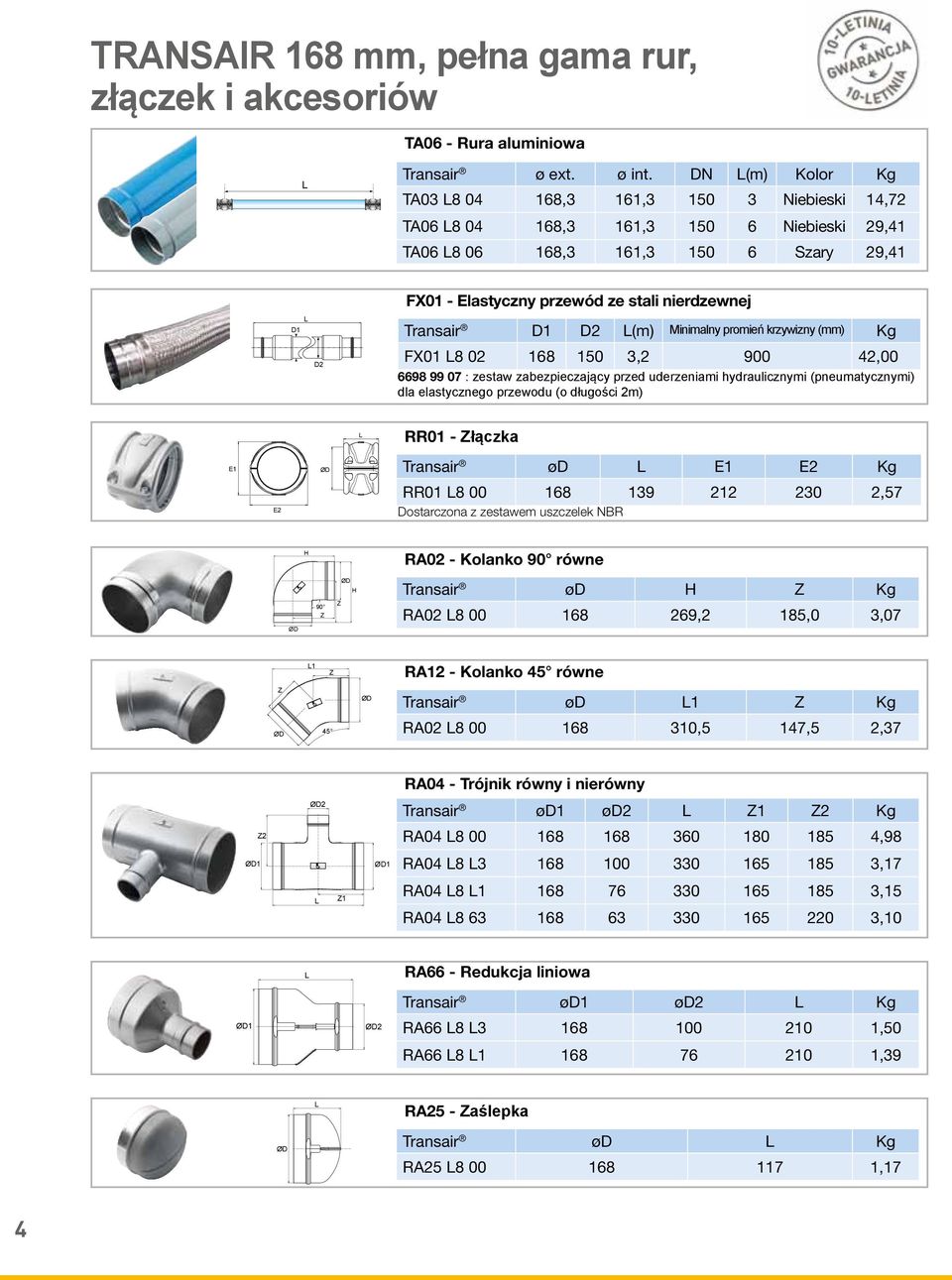

4 TRANSAIR 168 mm, pełna gama rur, złączek i akcesoriów TA06 - Rura aluminiowa Transair ø ext. ø int. DN L(m) Kolor Kg TA03 L ,3 161, Niebieski 14,72 TA06 L ,3 161, Niebieski 29,41 TA06 L ,3 161, Szary 29,41 FX01 - Elastyczny przewód ze stali nierdzewnej Transair D1 D2 L(m) Minimalny promień krzywizny (mm) Kg FX01 L , , : zestaw zabezpieczający przed uderzeniami hydraulicznymi (pneumatycznymi) dla elastycznego przewodu (o długości 2m) RR01 - Złączka Transair ød L E1 E2 Kg RR01 L ,57 Dostarczona z zestawem uszczelek NBR RA02 - Kolanko 90 równe Transair ød H Z Kg RA02 L ,2 185,0 3,07 RA12 - Kolanko 45 równe Transair ød L1 Z Kg RA02 L ,5 147,5 2,37 RA04 - Trójnik równy i nierówny Transair ød1 ød2 L Z1 Z2 Kg RA04 L ,98 RA04 L8 L ,17 RA04 L8 L ,15 RA04 L ,10 RA66 - Redukcja liniowa Transair ød1 ød2 L Kg RA66 L8 L ,50 RA66 L8 L ,39 RA25 - Zaślepka Transair ød L Kg RA25 L ,17 4

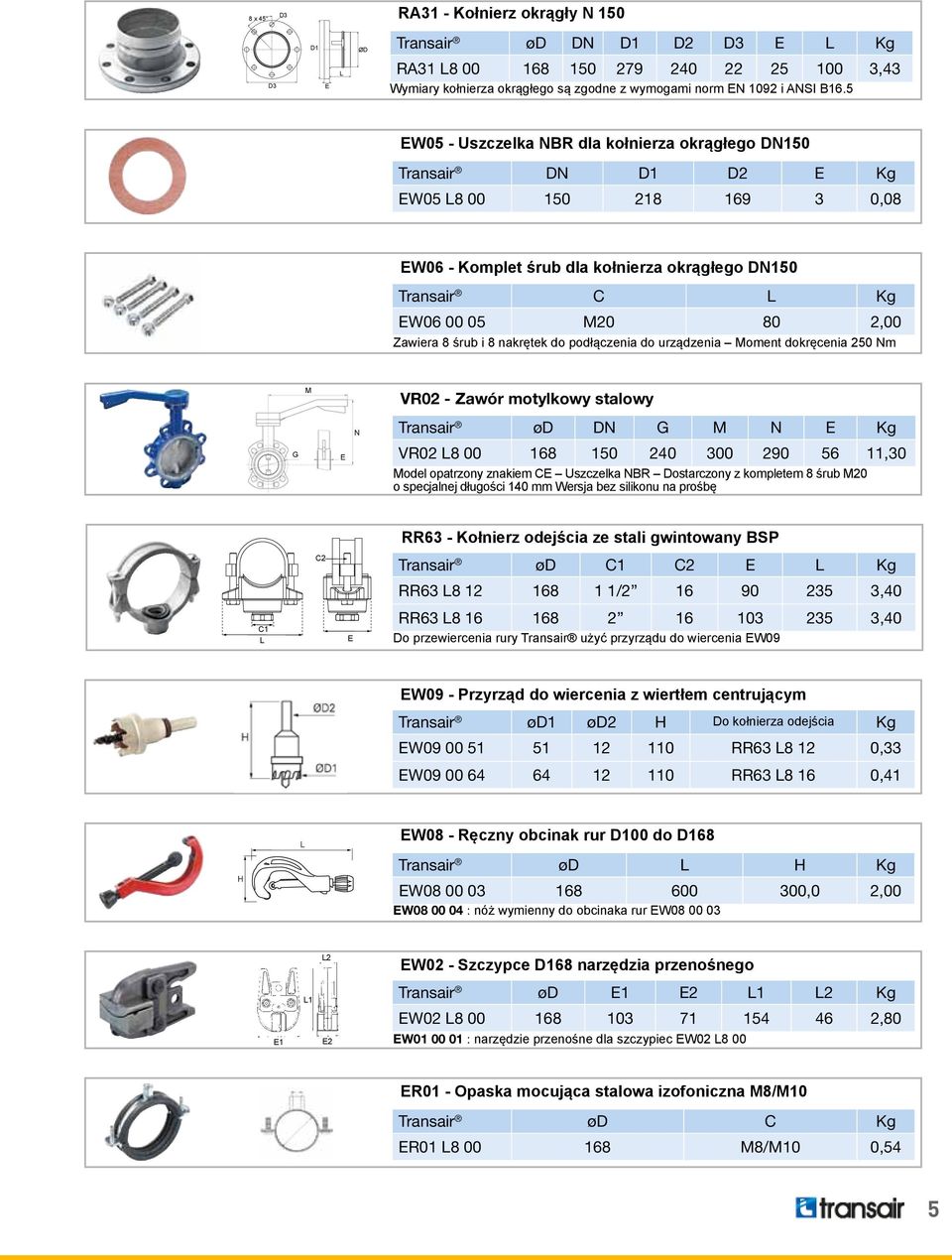

5 RA31 - Kołnierz okrągły N 150 Transair ød DN D1 D2 D3 E L Kg RA31 L ,43 Wymiary kołnierza okrągłego są zgodne z wymogami norm EN 1092 i ANSI B16.5 EW05 - Uszczelka NBR dla kołnierza okrągłego DN150 Transair DN D1 D2 E Kg EW05 L ,08 EW06 - Komplet śrub dla kołnierza okrągłego DN150 Transair C L Kg EW M ,00 Zawiera 8 śrub i 8 nakrętek do podłączenia do urządzenia Moment dokręcenia 250 Nm VR02 - Zawór motylkowy stalowy Transair ød DN G M N E Kg VR02 L ,30 Model opatrzony znakiem CE Uszczelka NBR Dostarczony z kompletem 8 śrub M20 o specjalnej długości 140 mm Wersja bez silikonu na prośbę RR63 - Kołnierz odejścia ze stali gwintowany BSP Transair ød C1 C2 E L Kg RR63 L / ,40 RR63 L ,40 Do przewiercenia rury Transair użyć przyrządu do wiercenia EW09 EW09 - Przyrząd do wiercenia z wiertłem centrującym Transair ød1 ød2 H Do kołnierza odejścia Kg EW RR63 L8 12 0,33 EW RR63 L8 16 0,41 EW08 - Ręczny obcinak rur D100 do D168 Transair ød L H Kg EW ,0 2,00 EW : nóż wymienny do obcinaka rur EW EW02 - Szczypce D168 narzędzia przenośnego Transair ød E1 E2 L1 L2 Kg EW02 L ,80 EW : narzędzie przenośne dla szczypiec EW02 L8 00 ER01 - Opaska mocująca stalowa izofoniczna M8/M10 Transair ød C Kg ER01 L M8/M10 0,54 5

6 Wskazówki montażowe Obcinak rur aluminiowych Rury można obcinać używając ręcznego obcinaka lub obcinarki tarczowej. Jedynym ograniczeniem jest konieczność przestrzegania płaszczyzny cięcia z tolerancją 1 % na kącie prostym i gratowania rury. Po przecięciu użyć szczypiec EW02 do wykonania niezbędnych 10 wybrzuszeń. Montaż złączek Nawet przy 168 mm połączenie Transair jest proste i szybkie. Normy i certyfikaty Zgodność z dyrektywą europejską CE Produkt o średnicy x ciśnienie < 3500 kwalifikuje średnicę Transair 168 w kategorii I dyrektywy europejskiej dotyczącej urządzeń pod ciśnieniem CE (D.E.S.P). Kategoria I narzuca wymóg udokumentowania projektu, wykonanych testów, jak również produkcji i kontroli jakości produktów. Informacje te dostępne są na życzenie. PS (Bar) DN = 32 DN = 100 DN = PS.DN = 1000 bar PS.DN = 3500 PS.DN = PS = 0, ,1 0, DN ISO 9001 Parker Legris posiadający certyfikat ISO 9001 spełnia wymogi w zakresie identyfikowalności począwszy od średnicy 16,5 mm do średnicy 168 mm. Dlatego nasze produkty opatrzone są datą umożliwiającą identyfikowalność partii produkcyjnych CERTYFIKAT TÜV Niemiecka instytucja TÜV certyfikowała projekt produktów oraz proces zapewnienia jakości Parker Legris, zgodnie z dyrektywą WE. eady for immediate use in standard EN 3 2lengths. Pipes are supplied ready for immediate use in standard 3 2lengths. IT I tubi vengono forniti pronti per l'impiego. prêt à l emploi. Rohre können ohne Bearbeitung oder D Vorbereitung Werkseitig sofort gelieferte eingesetzt Rohre werden. können ohne Bearbeitung oder Vorbereitung sofort eingesetzt werden. SE Rören levereras i standardlängder, färdiga att användas. stran listos para su uso EN Pipes are supplied ready for immediate use in standard lengths. iti pronti per l'impiego. 6IT I tubi vengono forniti pronti per l'impiego. eady for immediate use in standard EN lengths. Pipes are supplied ready for immediate use in standard lengths. ebruiksklaar geleverd in standaard NL lengtes. De buizen worden gebruiksklaar geleverd in standaard lengtes. 1 s prêt à l emploi. FR 4 Les x4 tubes + x1 sont livrés prêt à l emploi. ndardlängder, färdiga att användas. SE Rören levereras i standardlängder, färdiga att användas. Rohre können ohne Bearbeitung oder D 3 Vorbereitung 2 Werkseitig sofort gelieferte eingesetzt Rohre werden. können ohne Bearbeitung oder Vorbereitung sofort eingesetzt werden. idos em comprimentos standard, PT para Os uso tubos imediato. são fornecidos em comprimentos standard, para uso imediato. istran listos para su uso. ES Los tubos se suministran > listos 10 N.m para su uso. iti pronti per l'impiego FR D Werkseitig gelieferte Rohre können ohne Bearbeitung oder Vorbereitung sofort eingesetzt werden. ES Los tubos se suministran listos para su uso. 4 FR NL ES PT Les tubes sont livrés prêt à l emploi. Les tubes sont livrés prêt à l emploi. De buizen worden gebruiksklaar geleverd in standaard lengtes. Los tubos se suministran listos para su uso. Os tubos são fornecidos em comprimentos standard, para uso imediato. IT I tubi vengono forniti pronti per l'impiego. ebruiksklaar geleverd in standaard NL lengtes. De buizen worden gebruiksklaar geleverd in standaard lengtes. ndardlängder, färdiga att användas. SE Rören levereras i standardlängder, färdiga att användas. eady for immediate use in standard lengths. idos em comprimentos standard, PT para Os uso tubos imediato. são fornecidos em comprimentos standard, para uso imediato. s prêt à l emploi. 6 Certyfikat Qualicoat jest gwarancją jakości lakieru rury aluminiowej Transair 168 mm.

7 Wymiarowanie instalacji Transair Mała chropowatość systemu rur aluminiowych Transair (k=0,01 mm) pozwala zagwarantować natężenie przepływu o 15% większe w stosunku do nowej instalacji stalowej (k=0,15 mm) i o 30% większe w porównaniu z 10-letnią instalacją stalową (k=1 mm). Poniżej znajduje się wykres wykonany dla ciśnienia 7 bar, z oporem przepływu 5% = 0,35 bar: w linii o długości 500 m maksymalne natężenie przepływu wynosi m3/h w przypadku Transair 168 mm, natomiast około m3/h w przypadku rury stalowej Maksymalne natężenie przepływu (Nm3/h) Transair 168 mm Transair 168 mm DN150 acier DN 150 stal mm 76 mm 63 mm 100 mm 76 mm 63 mm 40 mm m 16,5 mm 25 mm 50 m 200 m 500 m m 40 mm Długość linii (m) 0 m 25 mm Transair Flow Calculator, narzędzie, które pomoże wam zwymiarować instalacje 200 m 500 m m Transair Flow Calculator to proste, szybkie i łatwe w użyciu narzędzie do wymiarowania instalacji. Po wprowadzeniu: wydatku sprężarki długości instalacji głównej (w pętli tak/nie) ciśnienia roboczego. Instalacja zostaje zwymiarowana z uwzględnieniem następujących parametrów: średnica najbardziej dostosowana do projektu oszacowane opory przepływu maksymalne możliwe natężenie przepływu. Dostępny na stronie 7

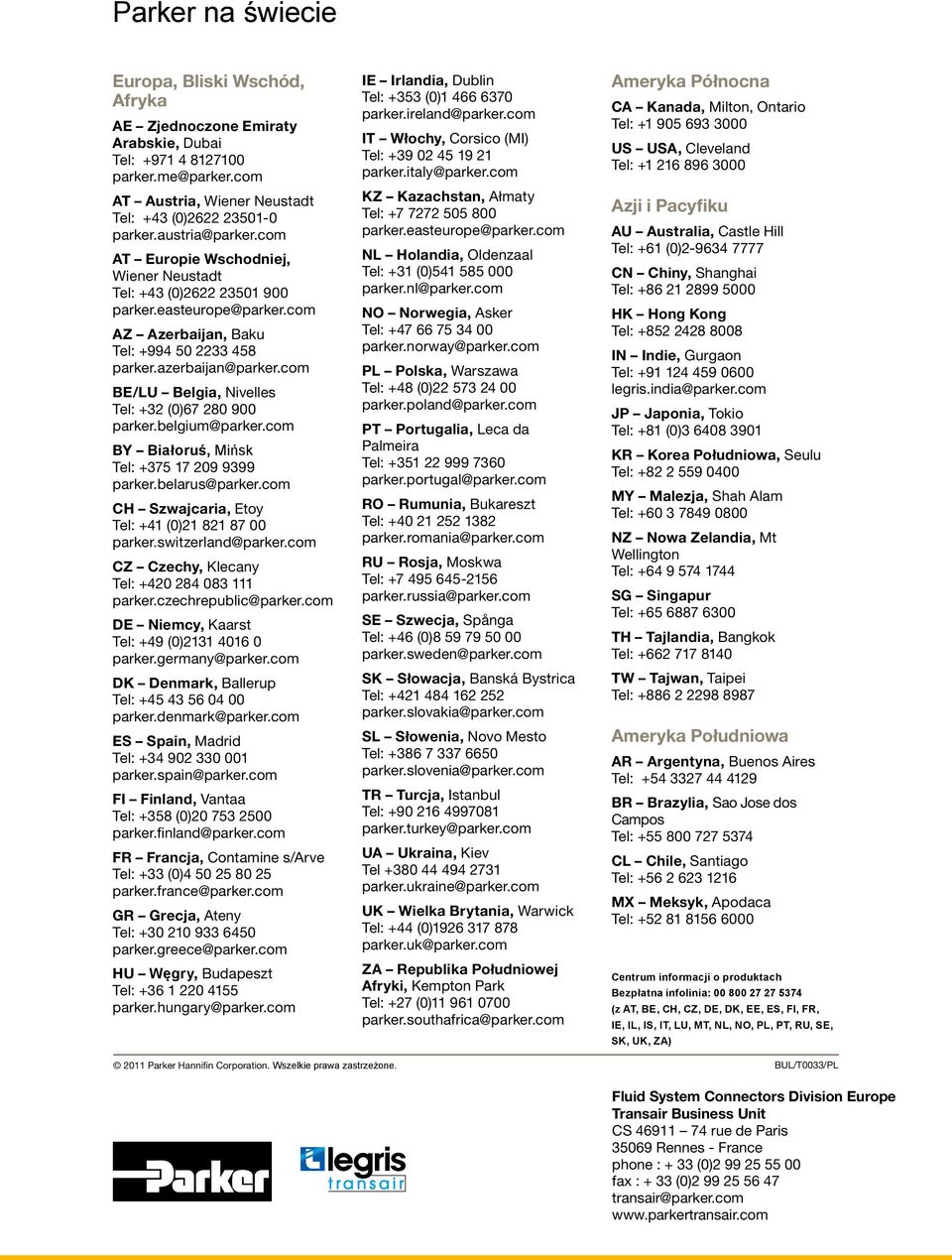

8 Parker na świecie Europa, Bliski Wschód, Afryka AE Zjednoczone Emiraty Arabskie, Dubai Tel: AT Austria, Wiener Neustadt Tel: +43 (0) AT Europie Wschodniej, Wiener Neustadt Tel: +43 (0) AZ Azerbaijan, Baku Tel: BE/LU Belgia, Nivelles Tel: +32 (0) BY Białoruś, Mińsk Tel: CH Szwajcaria, Etoy Tel: +41 (0) CZ Czechy, Klecany Tel: DE Niemcy, Kaarst Tel: +49 (0) parker.germany@parker.com DK Denmark, Ballerup Tel: parker.denmark@parker.com ES Spain, Madrid Tel: parker.spain@parker.com FI Finland, Vantaa Tel: +358 (0) parker.finland@parker.com FR Francja, Contamine s/arve Tel: +33 (0) parker.france@parker.com GR Grecja, Ateny Tel: parker.greece@parker.com HU Węgry, Budapeszt Tel: parker.hungary@parker.com IE Irlandia, Dublin Tel: +353 (0) parker.ireland@parker.com IT Włochy, Corsico (MI) Tel: parker.italy@parker.com KZ Kazachstan, Ałmaty Tel: parker.easteurope@parker.com NL Holandia, Oldenzaal Tel: +31 (0) parker.nl@parker.com NO Norwegia, Asker Tel: parker.norway@parker.com PL Polska, Warszawa Tel: +48 (0) parker.poland@parker.com PT Portugalia, Leca da Palmeira Tel: parker.portugal@parker.com RO Rumunia, Bukareszt Tel: parker.romania@parker.com RU Rosja, Moskwa Tel: parker.russia@parker.com SE Szwecja, Spånga Tel: +46 (0) parker.sweden@parker.com SK Słowacja, Banská Bystrica Tel: parker.slovakia@parker.com SL Słowenia, Novo Mesto Tel: parker.slovenia@parker.com TR Turcja, Istanbul Tel: parker.turkey@parker.com UA Ukraina, Kiev Tel parker.ukraine@parker.com UK Wielka Brytania, Warwick Tel: +44 (0) parker.uk@parker.com ZA Republika Południowej Afryki, Kempton Park Tel: +27 (0) parker.southafrica@parker.com Ameryka Północna CA Kanada, Milton, Ontario Tel: US USA, Cleveland Tel: Azji i Pacyfiku AU Australia, Castle Hill Tel: +61 (0) CN Chiny, Shanghai Tel: HK Hong Kong Tel: IN Indie, Gurgaon Tel: legris.india@parker.com JP Japonia, Tokio Tel: +81 (0) KR Korea Południowa, Seulu Tel: MY Malezja, Shah Alam Tel: NZ Nowa Zelandia, Mt Wellington Tel: SG Singapur Tel: TH Tajlandia, Bangkok Tel: TW Tajwan, Taipei Tel: Ameryka Południowa AR Argentyna, Buenos Aires Tel: BR Brazylia, Sao Jose dos Campos Tel: CL Chile, Santiago Tel: MX Meksyk, Apodaca Tel: Centrum informacji o produktach Bezpłatna infolinia: (z AT, BE, CH, CZ, DE, DK, EE, ES, FI, FR, IE, IL, IS, IT, LU, MT, NL, NO, PL, PT, RU, SE, SK, UK, ZA) 2011 Parker Hannifin Corporation. Wszelkie prawa zastrzeżone. BUL/T0033/PL Fluid System Connectors Division Europe Transair Business Unit CS rue de Paris Rennes - France phone : + 33 (0) fax : + 33 (0) transair@parker.com
