AUTOMATYKI I ROBOTYKI

Transkrypt

1 ROZWIĄZANIA DOTYCZĄCE ZABEZPIECZENIA MASZYN DLA AUTOMATYKI I ROBOTYKI Protecting People, Property & Processes

2 Być światowym liderem to jedno, Spis treści co innego to opracowywać przodujące na świecie produkty Lekkie i zarazem bezpieczne panele siatkowe firmy TROAX mają ważne zadanie do wykonania: uczynić obszar całkowicie bezpiecznym. Aby móc sprostać wielkim obciążeniom, nasze systemy zostały dobrze zaplanowane i dokładnie opracowane. Informacje od naszych klientów i naszych doświadczonych pracowników umożliwiają zaoferowanie najmocniejszych i najbardziej inteligentnych systemów w naszym sektorze. Obecność globalna 4-5, 24 Systemy i akcesoria 6-7 Normy i badania 8-9 Rozwiązania systemowe System Smart Fix 11 System Rapid Fix 12 System Strong Fix 13 Systemy Combi Fix, Safe Fix i Base Fix 14 Szersza perspektywa 15 Drzwi rozwieralne i przesuwne Drzwi teleskopowe i liniowe 18 Panele i słupki 19 Rozwiązania dodatkowe 19 Zamek Safe Lock Narzędzie Configura 22 Aplikacja mytroax 23 Trzy silne segmenty rynku Firma Troax oferuje klientom na całym świecie szeroki zakres systemów zabezpieczeń najwyższej jakości. Systemy TROAX są kierowane do trzech segmentów rynku: segmentu urządzeń zautomatyzowanych i robotów przemysłowych, segmentu dystrybucji materiałów i logistyki oraz segmentu ochrony mienia. Dzieląc w taki sposób operacje, możemy całkowicie skoncentrować się na wymaganiach i aspektach technicznych w ramach każdego segmentu rynku. Urządzenia zautomatyzowane i roboty przemysłowe Współczesny nowoczesny przemysł z zaawansowanymi procesami stawia ważne wyzwania w dziedzinie bezpieczeństwa. W szczególności występuje zdecydowana potrzeba kontrolowanego dostępu dla upoważnionych pracowników. Panele siatkowe Troax bazują na starannie opracowanym systemie modułowym obejmującym również szczegółowe adaptacje. Dystrybucja i logistyka TROAX może spełnić wszystkie wymagania magazynowania i bezpieczeństwa. Jesteśmy dostawcami dla wszystkich typów działalności przemysłowej od tradycyjnych wytwórców, wymagających w swoich fabrykach realizacji mocy przerobowych na dużą skalę, po obiekty wysokiego składowania i magazyny wyrobów detalicznych. Jesteśmy w stanie spełnić wszelkie wymagania i oferujemy Wam kompletne rozwiązania. Przechowywanie i ochrona mienia Niezależnie od tego, czy jest to kwestia nowego opracowania, czy zmodernizowania istniejącej instalacji, jesteśmy przekonani, że nasze produkty sprawdzą się doskonale w obsłudze. Wasze unikalne potrzeby i nasza kreatywność sprawiają, że w sposób ciągły doskonalimy nasz produkt, potwierdzając tym samym nasze motto: Bezpieczne magazynowanie musi być jak najbardziej proste. Zrównoważone opracowanie produktu Własny dział badań i rozwoju firmy TROAX otrzymał zadanie ciągłej optymalizacji naszych produktów oraz rozwiązań systemowych. Zaufajcie nam i naszym produktom. Pokładane w nas zaufanie jest jedną z najważniejszych części naszej działalności i nieprzerwanej zdolności przetwarzania pomysłów na wytrzymałe produkty najwyższej jakości. Wszystkie nasze działania mają na względzie Wasze bezpieczeństwo. TROAX dysponuje przyjaznymi dla środowiska elastycznymi i dopracowanymi procesami produkcyjnymi. Posiadamy certyfikaty systemu zarządzania jakością ISO 9001 oraz systemu zarządzania środowiskiem ISO i nieustannie pracujemy nad podwyższaniem naszej jakości oraz świadomości środowiskowej. TROAX AUTOMATION & ROBOTICS 2

3 Obecność globalna i lokalna TROAX jest reprezentowany w 31 krajach, ma swoje spółki handlowe w 20 krajach i w sposób ciągły rozwija swoją działalność na wszystkich kontynentach. Globalna obecność mająca na celu wzmocnienie naszej pozycji na całym świecie. Spełniamy Wasze potrzeby poprzez lokalne biura sprzedaży wspierane codziennymi dostawami z największego w świecie magazynu paneli siatkowych Troax w Hillerstorp, w Szwecji. Biuro Sprzedaży RUSSIA CANADA FINLAND NORWAY USA Centrum dystrybucji Zakład produkcyjny Troax Safety Systems Poland Sp. z o.o. ul. Letnia 1, Kłodawa Tel Mobile Sebastian.chrzanowski@troax.com MEXICO NORTH AMERICA SWEDEN HEAD OFFICE DENMARK KOREA JAPAN CHINA POLAND INDIA NETHERLANDS UNITED KINGDOM & IRELAND BELGIUM ASIA BRAZIL GERMANY CZECH SLOVAKIA SOUTH AMERICA SWITZERLAND AUSTRIA SLOVENIA FRANCE CROATIA SOUTH AFRICA ITALY PORTUGAL TROAX AUTOMATION & ROBOTICS 4 SPAIN TURKEY AFRICA

4 Rozwiązania systemowe na miarę Twoich potrzeb To nie przypadek, że nasze systemy można dostosowywać i konstruować w taki sposób, aby odpowiadały Twoim szczególnym wymaganiom. Wszystko jest zaplanowane co do najmniejszego szczegółu. Nasze systemy można ze sobą łączyć to wyjątkowa, przyszłościowa inwestycja. Inteligentne akcesoria uzupełniające system Każda instalacja jest wyjątkowa. Jesteśmy tego świadomi. Dlatego inteligentne akcesoria projektujemy w sposób umożliwiający spełnianie potrzeb naszych klientów i ich szczególnych zastosowań. Gwarantuje to niezawodne współdziałanie naszych systemów i elementów. Profil zatrzaskowy Profil zatrzaskowy łączy dwa panele i może zastąpić słupek. Uchwyt PC Uchwyt PC mocuje do panelu siatkowego poliwęglanową płytę wypełniającą, która chroni przed cieczami i niewielkimi cząstkami. Wspornik kątowy Wspornik kątowy znajduje zastosowanie w połączeniu z naszym zestawem Smart Fix. Umożliwia regulację kąta w zakresie do 180 stopni. Uziemienie W systemie Smart Fix łączenia funkcyjne zestawu tworzą między panelami i słupkami umasienie, eliminując problemy związane z prądem upływowym mm Wspornik wydłużający Wspornik wydłużający pozwala konstruować wyższe ściany i wydłużać standardowe słupki o wysokości 2200 i 3000 mm. Drabinka kablowa Zestaw drabinki kablowej Troax umożliwia mocowanie do naszych słupków różnego rodzaju systemów drabinek kablowych mm 2200 mm 150 mm Wymiary systemu Standardowe wysokości systemu to 2200 i 1400 mm; w każdym przypadku nad podłożem przewidziano odstęp 150 mm dla potrzeb łatwego czyszczenia. Panele są dostępne w siedmiu wersjach o różnej szerokości, z zakresu od 200 do 1500 mm. Zarówno panele, jak i słupki można regulować do wymaganego rozmiaru. Osłony siatkowe Budowa paneli siatkowych ST20 i ST30 produkcji Troax spełnia wymagania europejskich norm dotyczące zachowania odległości bezpieczeństwa 120 mm od źródła zagrożenia. Pionowe druty po zewnętrznej stronie utrudniają wspinanie się na panele. Doskonała widoczność Kolor szary (RAL 7037) paneli Troax zapewnia najlepszą możliwą widoczność strefy zagrożenia. Panele siatkowe mogą być przy tym dostarczane w dowolnie wybranym kolorze Profil End Profil End to elastyczne rozwiązanie dla potrzeb regulacji szerokości panelu siatkowego w miejscu montażu, przy zachowaniu wytrzymałości spawanej ramy panelu. 2 Profil Cut Profil Cut to elastyczne rozwiązanie dla potrzeb regulacji wysokości panelu siatkowego w miejscu montażu, przy zachowaniu wytrzymałości spawanej ramy panelu. 3 Pokrywa krawędzi Pokrywa krawędzi to elastyczne rozwiązanie dla potrzeb przykrywania ostrych krawędzi po przycięciu siatki w celu umożliwienia dostępu. TROAX AUTOMATION & ROBOTICS 6 TROAX AUTOMATION & ROBOTICS 7

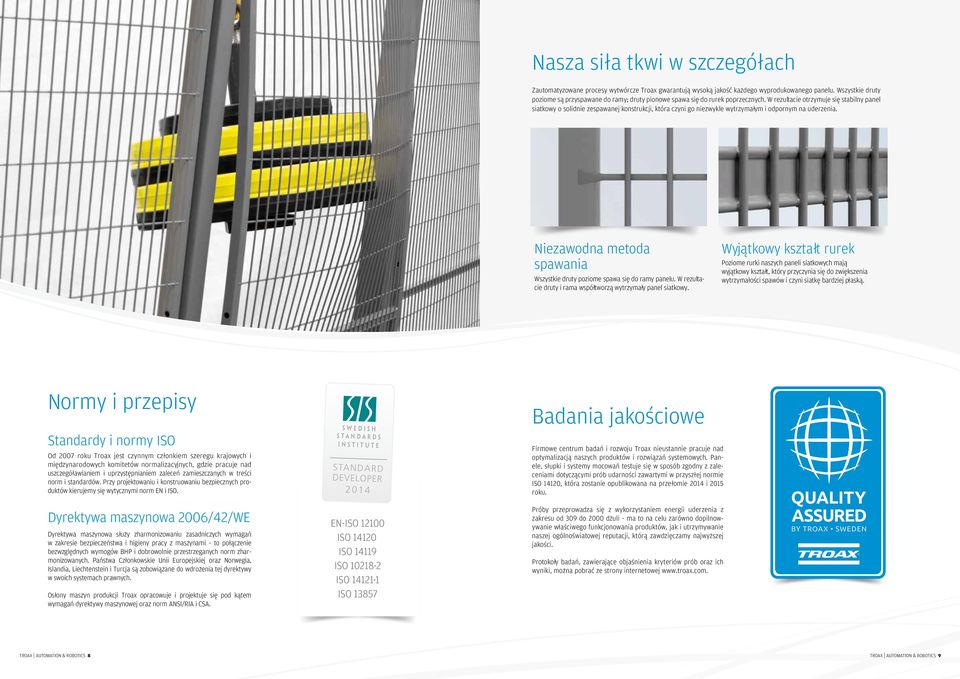

5 Nasza siła tkwi w szczegółach Zautomatyzowane procesy wytwórcze Troax gwarantują wysoką jakość każdego wyprodukowanego panelu. Wszystkie druty poziome są przyspawane do ramy; druty pionowe spawa się do rurek poprzecznych. W rezultacie otrzymuje się stabilny panel siatkowy o solidnie zespawanej konstrukcji, która czyni go niezwykle wytrzymałym i odpornym na uderzenia. Niezawodna metoda spawania Wszystkie druty poziome spawa się do ramy panelu. W rezultacie druty i rama współtworzą wytrzymały panel siatkowy. Wyjątkowy kształt rurek Poziome rurki naszych paneli siatkowych mają wyjątkowy kształt, który przyczynia się do zwiększenia wytrzymałości spawów i czyni siatkę bardziej płaską. Normy i przepisy Standardy i normy ISO Od 2007 roku Troax jest czynnym członkiem szeregu krajowych i międzynarodowych komitetów normalizacyjnych, gdzie pracuje nad uszczegóławianiem i uprzystępnianiem zaleceń zamieszczanych w treści norm i standardów. Przy projektowaniu i konstruowaniu bezpiecznych produktów kierujemy się wytycznymi norm EN i ISO. Dyrektywa maszynowa 2006/42/WE Dyrektywa maszynowa służy zharmonizowaniu zasadniczych wymagań w zakresie bezpieczeństwa i higieny pracy z maszynami to połączenie bezwzględnych wymogów BHP i dobrowolnie przestrzeganych norm zharmonizowanych. Państwa Członkowskie Unii Europejskiej oraz Norwegia, Islandia, Liechtenstein i Turcja są zobowiązane do wdrożenia tej dyrektywy w swoich systemach prawnych. Osłony maszyn produkcji Troax opracowuje i projektuje się pod kątem wymagań dyrektywy maszynowej oraz norm ANSI/RIA i CSA. EN-ISO ISO ISO ISO ISO ISO Badania jakościowe Firmowe centrum badań i rozwoju Troax nieustannie pracuje nad optymalizacją naszych produktów i rozwiązań systemowych. Panele, słupki i systemy mocowań testuje się w sposób zgodny z zaleceniami dotyczącymi prób udarności zawartymi w przyszłej normie ISO 14120, która zostanie opublikowana na przełomie 2014 i 2015 roku. Próby przeprowadza się z wykorzystaniem energii uderzenia z zakresu od 309 do 2000 dżuli ma to na celu zarówno dopilnowywanie właściwego funkcjonowania produktów, jak i utrzymywanie naszej ogólnoświatowej reputacji, którą zawdzięczamy najwyższej jakości. Protokoły badań, zawierające objaśnienia kryteriów prób oraz ich wyniki, można pobrać ze strony internetowej TROAX AUTOMATION & ROBOTICS 8 TROAX AUTOMATION & ROBOTICS 9

6 Systemy bez wyjątku zgodne z wymaganiami dyrektywy maszynowej Smart Fix, Rapid Fix, Strong Fix, Combi Fix i Safe Fix Oferujemy elastyczny, modułowy system paneli, który w połączeniu z wyjątkowymi słupkami i rozwiązaniami mocowania pasuje do naszych paneli siatkowych, pełnych stalowych i poliwęglanowych. Ponieważ wiele spośród oferowanych przez nas systemów mocowań wykorzystuje te same słupki, można łączyć je w ramach osłon maszyn w celu konstruowania optymalnych rozwiązań spełniających szczególne potrzeby. System Smart Fix Sprawdzony, wytrzymały system Smart Fix to nasz sprawdzony system osłon o wielu wyjątkowych właściwościach. Przykręcane do słupka mocowania można łatwo przesuwać w górę i w dół w celu kompensowania nierówności podłoża oraz różnic poziomu w tunelach przenośników. Inteligentne detale Przymocowana do panelu śruba pozostaje uwięziona również wówczas, gdy system jest rozmontowany, co zapewnia zgodność z wymaganiami obowiązujących norm i przepisów dotyczących osłon maszyn. Mocowanie panelu Wytrzymały i trwały stalowy zacisk. Przeprowadzone próby dowiodły, że w połączeniu ze standardowymi słupkami i panelami siatkowymi ST30 lub ST20 system Smart Fix wytrzymuje uderzenia o energii dochodzącej do 1600 dżuli. TROAX AUTOMATION & ROBOTICS 10 TROAX AUTOMATION & ROBOTICS 11

7 System Rapid Fix Szybki i łatwy dostęp zawsze wtedy, gdy go potrzebujesz Rapid Fix to sprytnie zaprojektowany system osłon maszyn, który pozwala szybko i łatwo uzyskać dostęp do strefy zagrożenia. Wspornik dolny ma szczelinę, w której zaczepia się panel; wspornik górny jest wyposażony w innowacyjny mechanizm blokujący, który zatrzaskuje panel we właściwej pozycji. System rozmontowuje się od wewnętrznej strony klatki, zwalniając panel przy pomocy odpowiedniego narzędzia. Podczas demontażu wszystkie mocowania pozostają przytwierdzone do panelu i słupków nadal połączonych z osłoną, co zapewnia zgodność z wymaganiami obowiązujących norm i przepisów dotyczących osłon maszyn. Mocowanie górne SŁatwe mocowanie panelu z wykorzystaniem wbudowanej funkcji zatrzasku System Strong Fix Wytrzymały i trwały System Strong Fix, obejmujący słupki i solidny wspornik, stanowi optymalne rozwiązanie dla potrzeb zastosowań w trudnych warunkach oraz w sytuacjach, w których istnieje duże ryzyko uderzenia. Cięższe słupki przyczyniają się do zauważalnego zwiększenia jego wytrzymałości. Przeprowadzone próby dowiodły, że w połączeniu z naszymi panelami siatkowymi ST30 system ten wytrzymuje uderzenia o energii dochodzącej do 2000 dżuli. Inteligentne detale Podobnie jak w przypadku systemu Smart Fix, wspornik Strong Fix mocuje się do słupka. Przymocowana do panelu śruba pozostaje uwięziona również wówczas, gdy system jest rozmontowany, co zapewnia zgodność z obowiązującymi wymaganiami i normami dotyczącymi osłon maszyn. System Strong Fix Wspornik mocujący panele znajdujące się obok słupka Safe Fix Wspornik mocujący panele znajdujące się przed słupkiem Przeprowadzone próby dowiodły, że w połączeniu z naszymi standardowymi słupkami i panelami siatkowymi ST30 lub ST20 system Rapid Fix wytrzymuje uderzenia o energii dochodzącej do 1000 dżuli. Mocowanie dolne Łatwe wsuwanie panelu w dolnym punkcie mocowania Przeprowadzone próby dowiodły, że w połączeniu z naszymi słupkami i panelami siatkowymi ST30 system Strong Fix wytrzymuje uderzenia o energii dochodzącej do 2000 dżuli. TROAX AUTOMATION & ROBOTICS 12 TROAX AUTOMATION & ROBOTICS 13

8 Szersza perspektywa Troax zaopatruje klientów w wysokiej jakości produkty o różnorodnym przeznaczeniu: od prostych ścianek działowych po elastyczne, bezpieczne i trwałe osłony maszyn. Łączenie naszych systemów mocowań z preferowanymi panelami oraz licznymi drzwiami, zamkami, systemami Safe Lock i wyłącznikami pozwala tworzyć kompletne, zintegrowane systemy osłon maszyn, spełniające potrzeby szczególnych zastosowań. Combi Fix Połączenie systemów Smart Fix i Rapid Fix Klatka robota System Smart Fix z panelami siatkowymi ST20 Linia produkcyjna Poliwęglanowe panele ST PC gwarantują dobrą widoczność. Przenośniki System Rapid Fix zapewnia łatwy dostęp. Safe Fix Base Fix Combi Fix łączy w sobie sprawdzony, wytrzymały system Smart Fix i elastyczny system Rapid Fix. Zastosowano w nim wspornik dolny i szczelinę z systemu Rapid Fix oraz wspornik górny systemu Smart Fix. Przeprowadzone próby dowiodły, że w połączeniu z panelami siatkowymi ST30 lub ST20 system Combi Fix wytrzymuje uderzenia o energii dochodzącej do 1000 dżuli. System Safe Fix Pełna osłona maszyny Wspornik Safe Fix łączy panele przed poszczególnymi słupkami, eliminując w ten sposób szczeliny między panelami i słupkami. W połączeniu z panelami poliwęglanowymi lub wykonanymi z blachy stalowej pozwala tworzyć pełne osłony maszyn dla potrzeb zastosowań związanych ze spawaniem lub w warunkach ryzyka rozprysku. Przeprowadzone próby dowiodły, że w połączeniu z panelami poliwęglanowymi lub wykonanymi z blachy stalowej system Safe Fix wytrzymuje uderzenia o energii dochodzącej do 309 dżuli. Base Fix Stopa zamiast słupka Stopa Base Fix może zastępować słupki w konstrukcjach z naszymi panelami siatkowymi ST20. Najlepiej sprawdza się jako element niewysokich ścianek działowych. Stopę i panele łączy się śrubami i nakrętkami, które pozostają uwięzione również wówczas, gdy system jest rozmontowany. Przeprowadzone próby dowiodły, że w połączeniu z naszymi panelami siatkowymi ST20 stopa Base Fix wytrzymuje uderzenia o energii dochodzącej do 309 dżuli. Cynkowanie Panele i słupki przeznaczone do stosowania w warunkach wilgoci i na wolnym powietrzu Wytrzymałość System Strong Fix z panelami ST30 wytrzymuje uderzenia o energii dochodzącej do 2000 dżuli. Spawanie Panele z blachy stalowej chronią przed iskrami, pyłem, cieczami oraz emitowanym przy spawaniu światłem. TROAX AUTOMATION & ROBOTICS 14 TROAX AUTOMATION & ROBOTICS 15

9 Drzwi rozwieralne Podwójne drzwi rozwieralne Drzwi rozwieralne w wersjach o zróżnicowanej szerokości i wysokości mogą zostać wykonane z paneli siatkowych, poliwęglanowych i z blachy stalowej. Drzwi można zamawiać zarówno zmontowane fabrycznie w naszym zakładzie produkcyjnym, jak i w postaci kompletów oddzielnych paneli, słupków i mocowań drzwiowych, łatwych do złożenia na miejscu. Uzupełnienie systemu osłon maszyn stanowi szereg opcji zamka: od prostych zamków magnetycznych po zamki Safe Lock z wbudowanymi wyłącznikami. Zawias Podwójne drzwi rozwieralne pozwalają konstruować przejścia o szerokości z zakresu od 1400 do 3000 mm. Mogą być wykonane z paneli siatkowych, poliwęglanowych lub z blachy stalowej, a dostępne opcje zamka są takie same jak w przypadku pojedynczych drzwi rozwieralnych. Dane techniczne Standardowe rozmiary dla wszystkich drzwi z zawiasami Wysokość skrzydła drzwi 1250, 2050, 2500, 3300, 4100 mm Szerokość skrzydła drzwi 700, 800, 1000,, 1500 mm Zamek magnetyczny Zamek cylindryczny Safe Lock Drzwi przesuwne Podwójne drzwi przesuwne z podwójną szyną Podwójne drzwi przesuwne z podwójną szyną można otwierać w obu kierunkach. Dane techniczne Standardowe rozmiary dla wszystkich drzwi Wysokość skrzydła drzwi Szerokość skrzydła drzwi 1250, 2050, 2500, 3300, 4100 mm 700, 800, 1000,, 1500 mm Drzwi przesuwne mogą mieć szynę pojedynczą lub podwójną. Panele są utrzymywane w aluminiowych szynach przez suwaki. Drzwi mogą zostać wykonane z paneli siatkowych, poliwęglanowych lub z blachy stalowej. Można je zamawiać zarówno zmontowane fabrycznie w naszym zakładzie produkcyjnym, jak i w postaci kompletów oddzielnych paneli, słupków i mocowań drzwiowych, łatwych do złożenia na miejscu. Uzupełnij swój system osłon maszyn, dobierając do niego zamek z naszej szerokiej oferty i gotowe! TROAX AUTOMATION & ROBOTICS 16

10 Teleskopowe drzwi przesuwne Panele i słupki Dane techniczne Teleskopowe drzwi przesuwne mogą zostać wykonane z paneli siatkowych lub poliwęglanowych, przytwierdzonych u góry i u dołu do teleskopowych szyn. Pozwala to uzyskać stabilne drzwi przesuwne z nieograniczonym dostępem zarówno ponad panelem, jak i obok niego, i stworzyć przejście o szerokości maksymalnie 3000 mm. Uzupełnij drzwi o nasz zamek cylindryczny lub zamek Safe Lock. Drzwi można zamawiać zarówno zmontowane fabrycznie w naszym zakładzie produkcyjnym, jak i w postaci kompletów oddzielnych paneli, słupków i mocowań drzwiowych, łatwych do złożenia na miejscu. Wymiary standardowe dla wszystkich drzwi teleskopowych Panel ST20 Standardowa siatka osłony maszyny Troax na lżejszej ramie, o sprawdzonej odporności na uderzenia o energii do 1600 dżuli Rama: 19x19 mm, Drut: 3 mm Wielkość oczka: 20x100 mm Wysokość: 1250, 2050 mm Szerokość: 200, 300, 700, 800, 1000,, 1500 mm Panel stalowy URSP Panel z blachy stalowej chroniący przed iskrami, lekkim pyłem i cieczami. Sprawdzona odporność na uderzenia o energii do 309 dżuli Rama: 19x19 mm, Thickness: 0.7 mm Wysokość: 2200 mm Szerokość: 200, 300, 700, 800, 1000, mm Panel ST30 Standardowa siatka osłony maszyny Troax na sztywnej ramie, o sprawdzonej odporności na uderzenia o energii do 2000 dżuli Rama: 30x20 mm, Drut: 3 mm Wielkość oczka: 20x100 mm Wysokość: 1250, 2050 mm Szerokość: 200, 300, 700, 800, 1000,, 1500 mm Panel PC Płyta poliwęglanowa na sztywnej ramie, zapewniająca dobrą widoczność. Sprawdzona odporność na uderzenia o energii do 309 dżuli Rama: 30x20 mm, Thickness PC: 2 mm Wysokość: 2050 mm Szerokość: 200, 300, 700, 800, 1000,, 1500 mm Wysokość skrzydła drzwi Szerokość skrzydła drzw 1250, 2050 mm 800, 1000,, 1500 mm Słupek Standardowy słupek Troax z przyspawaną stopą stabilna i wytrzymała konstrukcja Słupek Solidny słupek Troax z przyspawaną stopą do zastosowań w warunkach dużego ryzyka uderzenia Tube: 60x40x1,5 mm Tube: 80x80x3 mm Szerokość: 1400, 2200, 3000 mm Szerokość: 2200, 3000 mm Liniowe drzwi przesuwne Dane techniczne Liniowe drzwi przesuwne wykorzystują łożyska wałeczkowe umieszczone u góry i u dołu skrzydła, co pozwala stworzyć przejście z nieograniczonym dostępem zarówno ponad panelem, jak i obok niego. Drzwi dostępne są w wersjach o szerokości dochodzącej do 4000 mm. Nasze liniowe drzwi przesuwne mogą zostać wykonane z paneli siatkowych oraz dostarczone z zamkiem albo cylindrycznym, albo typu Safe Lock. Drzwi można zamawiać zarówno częściowo zmontowane fabrycznie w naszym zakładzie produkcyjnym, jak i w postaci kompletów oddzielnych paneli, słupków i mocowań drzwiowych, łatwych do złożenia na miejscu. Rozwiązania dodatkowe Drzwi rolkowe Oferujemy wysokiej jakości rolkowe drzwi Albany do osłon maszyn, produkowane przez firmę ASSA ABLOY Entrance Systems. Urządzenia blokujące drzwi Oferujemy szeroki asortyment wyłączników i blokad Euchner, Fortress, GuardMaster, Pilz, Pizzato, Schmersal, Sick, Jokab, Telemecanique i wielu innych producentów. Stal nierdzewna Oferujemy higieniczne systemy osłon maszyn ze stali nierdzewnej produkcji NTF Aalborg. Automatyczne drzwi przesuwne Oferujemy automatyczne drzwi przesuwne Besam produkcji ASSA ABLOY Entrance Systems. Wymiary standardowe dla wszystkich drzwi liniowych TROAX AUTOMATION & ROBOTICS 18 Wysokość skrzydła drzwi Szerokość skrzydła drzw 1250, 2050 mm 700, 800, 1000,, 1500 mm

11 Czy potrzebujesz zamek ryglowy? Czas zatrzymania i / lub zaawansowany proces zatrzymania NIE Jaki poziom wydajności jest wymagany? TAK Jaki poziom wydajności jest wymagany? E, (D) Zamek bezpieczeństwa PLe A, B, C, D Metalowa lub plastikowa obudowa? A, B, C, D Czy potrzebna jest możliwość ucieczki? E, (D) Zamek bezpieczeństwa PLe GL PLASTIK Safe Lock PLd with Guardmaster Trojan 5, Schmersal AZ16 METAL Safe Lock PLd z Telemecanique XCS-A702 lub Euchner NZ1VZ TAK Safe Lock PLd GL z Euchner TZ1 lub Telemecanique XCS-E7412 NIE Safe Lock PLd GL z Telemecanique XCS-E , Guardmaster TLS-GD2 lub Schmersal AZM161 Profesjonalne zabezpieczenia drzwi Nasze zamki bezpieczeństwa są skonstruowane tak, aby chronić personel oraz utrzymywać stały proces produkcji, bez kosztownych przestojów. Wynik oceny ryzyka określa wymagany poziom systemów kontroli bezpieczeństwa. Poziom wydajności jest miarą niezawodności systemu bezpieczeństwa i jest opisywany wegług skali od a do e gdzie e jest najwyższym poziomem. Przy ocenie poziomu wydajności systemów bezpieczeństwa należy brać pod uwagę wiele czynników, w tym częstotliwość użytkowania, okablowanie środowiska produkcyjnego. System TROAX Safe Lock jest adaptowalny z wieloma przełącznikami, dlatego też można łatwo znaleźć odpowiednie rozwiązanie dla potrzeb zabezpieczenia maszyny każdego klienta. Wszystkie zamki bezpieczeństwa Troax pasują do naszych drzwi skrzydłowych jak i przesuwnych. Dla zabezpieczenia serwisu utrzymania ruchu można zabezpieczyć zamek w pozycji otwartej za pomocą kłódki. Zamki bezpieczeństwa Troax z zabezpieczeniem strefy niebezpiecznej gdzie zagrożenie nie jest natychmiastowo usunięte po zażądaniu zatrzymania. W wielu maszynach, po wyłączeniu napięcia silniki nie zatrzymują swojego ruchu natychmiastowo. Są to typowe aplikacje z bezwładnościowym ruchem obrotowym oraz maszyny, gdzie konieczne jest wysokie ciśnienie do odblokowania zaworów pneumatycznych lub hydraulicznych. Zamki bezpieczeństwa Troax są wyposażone w czerwoną klamkę wyjścia awaryjnego i zapobiegają zamknięciu i zablokowaniu drzwi, gdy pracownik jest w środku. Funkcja wyjścia awaryjnego uzależniona jest od wybranego typu przełącznika w zestawie z zamkiem. Więcej informacji na temat poziomów wydajności dostępnych jest w normach EN ISO oraz EN Informacje na temat urządzeń blokujących w połączeniu z osłonami można znaleźć w normach EN 1088 i ISO Safe Lock PLd Do aplikacji o niskim lub średnim ryzyku, gdzie maszyna zatrzymuje się natychmiast po otwarciu drzwi. Srandardowe przełączniki: Guardmaster Trojan 5, Telemecanique XCS-A702, Schmersal AZ16-12 ZVRK, Euchner NZ1VZ-2131D Safe Lock PLd GL Do aplikacji o średnim poziomie ryzyka. Wyłącznik blokuje rygiel i zapobiega przed otworzeniem drzwi do momentu aż maszyna będzie w stanie bezpiecznym dla operatora. Standardowe przełączniki : Guardmaster TLS1-GD2*, TLS2-GD2*, Telemecanique XCS-E * +7512* Euchner TZ1, Schmersal AZM 161* *Brak wyjścia awaryjnego Safe Lock PLe Do aplikacji o wysokim poziomie ryzyka, gdzie maszyna zatrzymuje się natomiast po otwarciu drzwi. Wyposażone w kodowane przełączniki bez-kontaktowe lub przełączniki elektromechaniczne. Standardowe przełączniki : Telemecanique XCS-A702 +XCL-J1656, Guardmaster Sensaguard, ABB/Jokab Eden, PilzPSEN cs 3.1, Euchner CES-AP-CL/CR2 Safe Lock PLe GL Do aplikacji o średnim lub wysokim poziomie ryzyka. Podwójny przełącznik (krańcówka) elektromechaniczna lub wielofunkcyjny moduł zabezpiecza drzwi przed otwarciem do czasu aż maszyna będzie w stanie bezpiecznym dla operatora. Standardowe przełączniki : Telemecanique XCS-E7412 +XCL-J1656 Euchner NZ1 RS Euchner MGB, multifunctional gate box TROAX AUTOMATION & ROBOTICS 20

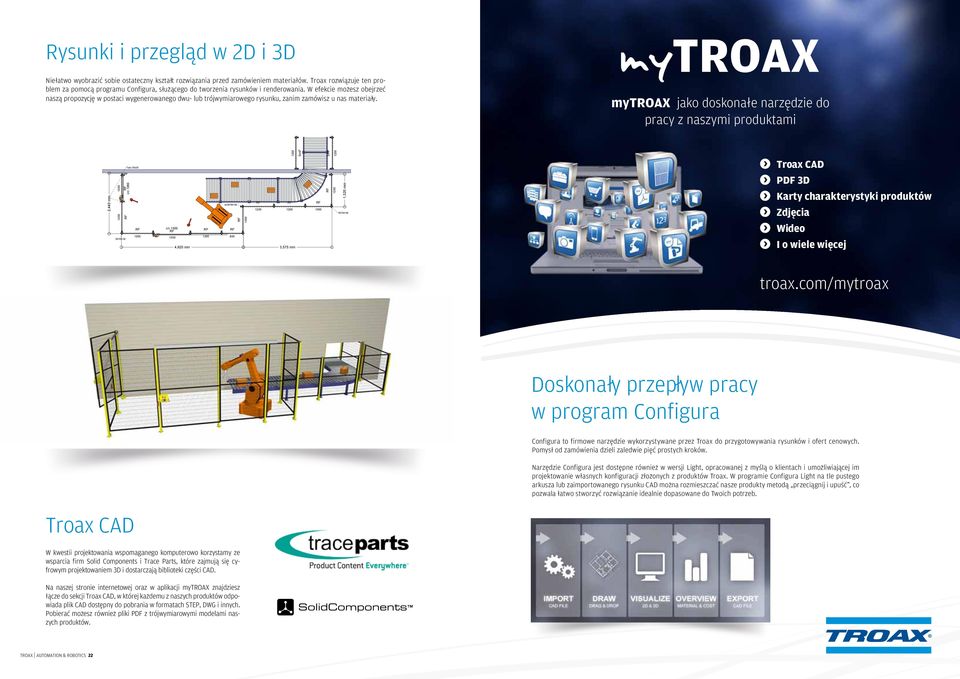

12 Rysunki i przegląd w 2D i 3D Niełatwo wyobrazić sobie ostateczny kształt rozwiązania przed zamówieniem materiałów. Troax rozwiązuje ten problem za pomocą programu Configura, służącego do tworzenia rysunków i renderowania. W efekcie możesz obejrzeć naszą propozycję w postaci wygenerowanego dwu- lub trójwymiarowego rysunku, zanim zamówisz u nas materiały. mytroax jako doskonałe narzędzie do pracy z naszymi produktami Tube 50x30 SmF SmF Troax CAD 2,440 mm 1000 SmF c/c c/c ,920 mm 2x ,575 mm ,320 mm PDF 3D Karty charakterystyki produktów Zdjęcia Wideo I o wiele więcej troax.com/mytroax Doskonały przepływ pracy w program Configura Configura to firmowe narzędzie wykorzystywane przez Troax do przygotowywania rysunków i ofert cenowych. Pomysł od zamówienia dzieli zaledwie pięć prostych kroków. Narzędzie Configura jest dostępne również w wersji Light, opracowanej z myślą o klientach i umożliwiającej im projektowanie własnych konfiguracji złożonych z produktów Troax. W programie Configura Light na tle pustego arkusza lub zaimportowanego rysunku CAD można rozmieszczać nasze produkty metodą przeciągnij i upuść, co pozwala łatwo stworzyć rozwiązanie idealnie dopasowane do Twoich potrzeb. Troax CAD W kwestii projektowania wspomaganego komputerowo korzystamy ze wsparcia firm Solid Components i Trace Parts, które zajmują się cyfrowym projektowaniem 3D i dostarczają biblioteki części CAD. Na naszej stronie internetowej oraz w aplikacji mytroax znajdziesz łącze do sekcji Troax CAD, w której każdemu z naszych produktów odpowiada plik CAD dostępny do pobrania w formatach STEP, DWG i innych. Pobierać możesz również pliki PDF z trójwymiarowymi modelami naszych produktów. TROAX AUTOMATION & ROBOTICS 22
