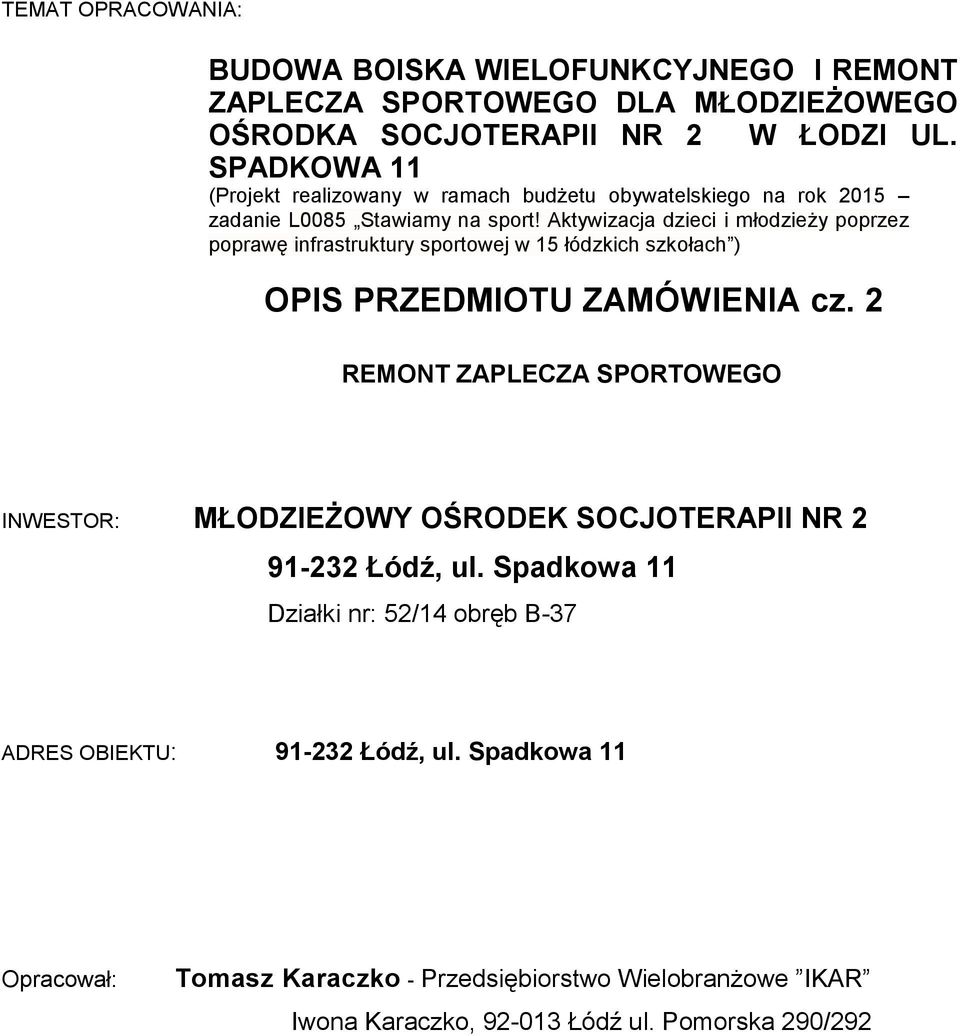

1 TEMAT OPRACOWANIA: BUDOWA BOISKA WIELOFUNKCYJNEGO I REMONT ZAPLECZA SPORTOWEGO DLA MŁODZIEŻOWEGO OŚRODKA SOCJOTERAPII NR 2 W ŁODZI UL. SPADKOWA 11 (Projekt realizowany w ramach budżetu obywatelskiego na rok 2015 zadanie L0085 Stawiamy na sport! Aktywizacja dzieci i młodzieży poprzez poprawę infrastruktury sportowej w 15 łódzkich szkołach ) OPIS PRZEDMIOTU ZAMÓWIENIA cz. 2 REMONT ZAPLECZA SPORTOWEGO INWESTOR: MŁODZIEŻOWY OŚRODEK SOCJOTERAPII NR Łódź, ul. Spadkowa 11 Działki nr: 52/14 obręb B-37 ADRES OBIEKTU: Łódź, ul. Spadkowa 11 Opracował: Tomasz Karaczko - Przedsiębiorstwo Wielobranżowe IKAR Iwona Karaczko, Łódź ul. Pomorska 290/292

2 Zawartość opracowania: I. OPIS TECHNICZNY. Spis treści: 1. Podstawa i zakres opracowania 2. Opis prac remontowych II. CZĘŚĆ RYSUNKOWA. RYS. NR TYTUŁ RYSUNKU SKALA 1 Inwentaryzacja 1: 50 2 Wyburzenia i wymurowania 1: 50 3 Projektowany układ pomieszczeń 1: 50 4 Urządzenia 1: 50 5 Ścianki HPL - Natrysk 1: 25 6 Ścianki HPL - WC 1: 25 7 Drzwi D1 1: 15 8 Drzwi D2 1: 15 9 Oświetlenie i wentylacja 1: 50

3 I. OPIS PRZEDMIOTU ZAMÓWIENIA: 1. Podstawa i zakres opracowania 1.1. Podstawę opracowania stanowią: - wizja lokalna wykonana przez autora opracowania, - uzgodnienia z inwestorem Inwestycja obejmuje remont sali części zaplecza sportowego zlokalizowanego w budynku Młodzieżowego Ośrodka Socjoterapii w Łodzi przy ul. Spadkowej Opis prac remontowych Wymiana pionów i podejść kanalizacyjnych Rozbiórka elementów konstrukcji betonowych niezbrojonych o grub. ponad 15 cm Wykopy wąskoprzestrzenne, nieumocnione o szerokości dna do 1.5 m i głębokości do 1.5 m w gruncie kat. III Ręczne czyszczenie kanałów kołowych sieci zewnętrznej o śr m wypełnionych osadem do 1/3 wysokości kanału Demontaż rurociągu żeliwnego kanalizacyjnego o śr mm - w wykopie Montaż rurociągu o śr. 110 mm Ręczne zagęszczenie warstwy odsączającej w korycie i na poszerzeniach - grubość warstwy po zag. 50 cm Uzupełnienie niezbrojonych ław i stop fundamentowych z betonu monolitycznego Demontaż ustępu z miską fajansową Demontaż podejścia odpływowego z rur żeliwnych o śr. 100 mm Demontaż podejścia odpływowego z rur stalowych o śr. 50 mm Demontaż rurociągu żeliwnego kanalizacyjnego o śr mm - na ścianach budynku Wymiana dołącznika (trapera) o śr. 100 mm Wykonanie podejść odpływowych z rur i kształtek z nieplastyfikowanego PCW o śr. 50 mm Wykonanie podejść odpływowych z rur i kształtek z nieplastyfikowanego PCW o śr. 110 mm Montaż rurociągów z PCW o śr. 110 mm na ścianach z łączeniem metodą wciskową Montaż rurociągów z PCW o śr. 50 mm na ścianach z łączeniem metodą wciskową Wywiezienie samochodami skrzyniowymi gruzu z rozbieranych konstrukcji ceglanych na odległość 15 km Wymiana pionów i podejść wodociągowych Wykucie bruzd poziomych 1/4x1/2 ceg. w ścianach z cegieł na zaprawie cementowowapiennej Wykucie bruzd pionowych 1/4x1/2 ceg. w ścianach z cegieł na zaprawie cementowowapiennej Demontaż rurociągu stalowego ocynkowanego o śr mm Demontaż rurociągu stalowego ocynkowanego o śr mm Demontaż baterii umywalkowej i zmywakowej Montaż rurociągu z rur polipropylenowych o średnicy zewn. 32 mm na ścianach w budynkach mieszkalnych Montaż rurociągu z rur polipropylenowych o średnicy zewn. 20 mm na ścianach w budynkach niemieszkalnych Zamurowanie bruzd poziomych o przekroju 1/4x1/2 cegły w ścianach z cegieł na pełno Zamurowanie bruzd pionowych lub pochyłych o przekroju 1/4x1/2 cegły w ścianach z cegieł Wykonanie podejść dopływowych do zaworów wypływowych, baterii, hydrantów, mieszaczy itp. o średnicy nominalnej 25 mm

4 Wykonanie podejść dopływowych do zaworów wypływowych, baterii, hydrantów, mieszaczy itp. o średnicy nominalnej 20 mm Wykonanie podejść dopływowych do zaworów wypływowych, baterii, hydrantów, mieszaczy itp. o średnicy nominalnej 15 mm ( przyłącze elastyczne do armatury w oplocie stalowym dł. 300mm) Wykonanie podejść dopływowych do płuczek ustępowych elastycznych z tworzywa o średnicy nominalnej 15 mm Zawory przelotowe i zwrotne sieci wodociągowych o średnicy nominalnej 32 mm Zawory przelotowe i zwrotne sieci wodociągowych o średnicy nominalnej 20 mm Zawory przelotowe i zwrotne sieci wodociągowych o średnicy nominalnej 15 mm Próba szczelności instalacji wodociągowych w budynkach niemieszkalnych (rurociąg o średnicy do 65 mm) Wywiezienie samochodami skrzyniowymi gruzu z rozbieranych konstrukcji ceglanych na odległość 15 km Instalacja c.o. Demontaż grzejnika żeliwnego członowego o powierzchni ogrzewalnej do 2.5 m2 Wymiana rur przyłącznych do grzejnika żeliwnego członowego, stalowego płytowego i konwektora o złączach gwintowanych o śr mm Grzejniki stalowe 2-płyt.wys.600,dł.1000 Montaż zaworów powrotnych śr 15 mm Montaż zaworów grzejnikowych termostatycznych śr. 15 mm Montaż odpowietrznika automatycznego do instalacji c.o. o średnicy 15 mm z zaworem Spuszczenie napuszczenie wody i odpowietrzenie pionów c.o. Próby ciśnieniowe szczelności instalacji wewnętrznej c.o. w budynkach niemieszkalnych Montaż urządzeń Baterie umywalkowe lub zmywakowe stojące o średnicy nominalnej 15 mm Natrysk czasowy o średnicy nominalnej 15 mm Montaż zaworów wypływowych mosiężnych ze złączką do węża fi 15 Montaż umywalek pojedynczych porcelanowych z syfonem gruszkowym i półnogami Montaż ustępów pojedynczych z płuczkami z tworzyw sztucznych lub porcelany 'kompakt' Montaż mieszacza natryskowego o średnicy nominalnej 20x25 mm Wymiana wpustu ściekowego podłogowego o średnicy 50 mm (kratka niklowana) Drzwiczki stalowe do zaworów Remont zaplecza -część ogólnobudowlana Rozebranie ścianki z cegieł o grubości 1/2 cegły na zaprawie cementowo-wapiennej Wykucie otworów w ścianach z cegieł o grubości 1/2 cegły na zaprawie cementowo-wapiennej dla otworów drzwiowych i okiennych Wykucie z muru kratek wentylacyjnych Obsadzenie kratek wentylacyjnych w ścianach z cegieł Rozebranie wykładziny ściennej z płytek Skucie nierówności betonu przy głębokości skucia do 1 cm na ścianach Zerwanie posadzki z tworzyw sztucznych Zerwanie posadzek lub okładzin z masy lastrykowej Zerwanie posadzki cementowej Zerwanie cokolika cementowego Ługowanie farby olejnej z tynków ścian Frezowanie powierzchni betonowych frezarką o szerokości wałka 35 cm na gł. 2 mm Zeskrobanie i zmycie starej farby w pomieszczeniach o pow.podłogi ponad 5 m2 - ściany Zeskrobanie i zmycie starej farby w pomieszczeniach o pow.podłogi ponad 5 m2 - sufity z żebrami (Krotność = 1.4)

5 Przymurowanie ścianek z cegieł o grub. 1/2 ceg. na zaprawie cementowo-wapiennej do ościeży lub powierzchni ścian Warstwy wyrównawcze pod posadzki z zaprawy cementowej grubości 50 mm zatarte na ostro Tynki wewnętrzne zwykłe kat. II wykonywane ręcznie na podłożu z betonu, zagruntowanych siatek, płyt wiórowo-cementowych na ścianach o powierzchni podłogi ponad 5 m2 Wykonanie pasów tynku zwykłego kat. III o szerokości do 30 cm na murach z cegieł lub ścianach z betonu pokrywającego bruzdy z osiatkowaniem siatką cięto-ciągnioną Wykonanie tynków zwykłych wewnętrznych kat. III z zaprawy cementowo-wapiennej na ościeżach szerokości do 15 cm Przygotowanie powierzchni poziomych betonowych i otynkowanych pod uszczelnienia - gruntowanie bezbarwną, niemydlącą się, odporną na działanie zasad i silnie wiążącą zawiesiną na bazie tworzywa Przygotowanie powierzchni pionowych betonowych i otynkowanych pod uszczelnienia - gruntowanie bezbarwną, niemydlącą się, odporną na działanie zasad i silnie wiążącą zawiesiną na bazie tworzywa Uszczelnienie powierzchni płynną folią uszczelniającą na bazie dyspersji tworzyw sztucznych Krotność = 2 Uszczelnienie powierzchni płynną folią uszczelniającą na bazie dyspersji tworzyw sztucznych Krotność = 2 Izolacja poziomych szczelin dylatacyjnych elastyczną taśmą uszczelniająca z miękkiego, laminowanego PVC Gruntowanie podłoży preparatami gruntującymi - powierzchnie poziome - podłogi Gruntowanie podłoży preparatami gruntującymi - powierzchnie poziome - sufity z żebrami (Krotność = 1.4) Gruntowanie podłoży preparatami gruntującymi - powierzchnie pionowe Licowanie ścian płytkami glazurowanymi o wym. 20x25 cm na zaprawie klejowej Wbudowanie listew narożnikowych PCW Tynki (gładzie) jednowarstwowe wewnętrzne gr. 3 mm z szpachlówki mineralnej wykonywane ręcznie na ścianach na podłożu z tynku (Szpachlówka mineralna powierzchniowa i tynk drobnoziarnisty o wysokiej przewodności kapilarnej) Tynki (gładzie) jednowarstwowe wewnętrzne gr. 3 mm z szpachlówki mineralnej wykonywane ręcznie na stropach na podłożu z tynku (Szpachlówka mineralna powierzchniowa i tynk drobnoziarnisty o wysokiej przewodności kapilarnej Krotność = 1.4) Wyprawa cienkowarstwowa o fakturze strukturalnej grubości ok. 2.0 mm z gotowej suchej mieszanki żywiczno-mineralnej wyk. ręcznie na uprzednio przygotowanym podłożu na ścianach płaskich i powierzchniach poziomych Posadzki jedno- i dwubarwne z płytek terakotowych antypoślizgowych o wym. 30x30 cm luzem na zaprawie klejowej Dwukrotne malowanie zwykłe farbą olejną lub ftalową podłoży gipsowych bez szpachlowania Dwukrotne malowanie farbami emulsyjnymi powierzchni wewnętrznych - podłoży gipsowych z gruntowaniem - stropy (Krotność = 1.4) Dwukrotne malowanie farbami emulsyjnymi powierzchni wewnętrznych - podłoży gipsowych z gruntowaniem Obudowa słupów płytami gipsowo kartonowymi na rusztach metalowych pojedynczych jednowarstwowo Wywiezienie samochodami skrzyniowymi gruzu z rozbieranych konstrukcji gruzo- i żużlobetonowych na odległość 15 km Zabezpieczenie podłóg folią Stolarka drzwiowa Wykucie z muru ościeżnic drewnianych o powierzchni do 2 m2 Montaż drzwi aluminiowych jednoskrzydłowych oszklonych na budowie drzwi aluminiowe Rys. nr 8 Drzwi D2 Obsadzenie ościeżnic stalowych o powierzchni otworu do 2.0 m2 w ścianach z cegieł

6 Skrzydła drzwiowe płytowe wewnętrzne jednodzielne pełne o powierzchni ponad 1.6 m2 fabrycznie wykończone Rys. nr 7 Drzwi D1 Montaż ścianek HPL systemowych kompletnych - Rys. nr 5 i nr 6 Oświetlenie i wentylacja Demontaż opraw świetlówkowych z kloszem Montaż na gotowym podłożu odgałęźników bryzgoszczelnych bakelitowych przez przykręcenie (4 wyloty) (Puszka odgałęźna n/t PO - 140x140 mm IP-42) Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 wciągane do rur (Przewód YDY- 450/750 V 5x4mm2) Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 wciągane do rur (Przewód YDY- 450/750 V 3x2,5mm2) Przewody kabelkowe o łącznym przekroju żył do 12.5 mm2 wciągane do rur (Przewód YDY- 450/750 V 3x1,5mm2) Montaż obudów tablic rozdzielczych o powierzchni m2 Montaż osprzętu modułowego w rozdzielnicach (wyłączniki przeciwporażeniowe) Montaż osprzętu modułowego w rozdzielnicach (ochronnik przepięciowy) Montaż osprzętu modułowego w rozdzielnicach ( R323/25 ) Montaż osprzętu modułowego w rozdzielnicach ( wyłączniki nadprądowe S301B10) Montaż osprzętu modułowego w rozdzielnicach ( wyłączniki bistabilny S313) Montaż osprzętu modułowego w rozdzielnicach ( wyłączniki nadprądowe S301B16) Montaż wentylatorów dachowych z obróbką dekarsko - blacharską (Wentylator dachowy typu WDS-N 16) Montaż anemostatów kołowych typ D o śr.do 280 mm Montaż osprzętu modułowego w rozdzielnicach (moduł czasowy pracy wentylatorów. 240V 1-90 min. na szynę IP-20) Montaż osprzętu modułowego w rozdzielnicach ( wyłącznik manewrowy z LK005) Ręczne wykucie bruzd dla przewodów wtynkowych w cegle Zaprawianie bruzd o szer. do 50 mm Przygotowanie podłoża pod oprawy oświetleniowe przykręcane na drewnie mocowane na wkrętach do drewna (il.mocowań 4) Montaż na gotowym podłożu opraw świetlówkowych z blachy stalowej z kloszem lub rastrem przykręcanych z modułem awaryjnym 2x20W - końcowych (Oprawa przemysłowa 2x18W IP55 z modułem awaryjnym) Montaż na gotowym podłożu opraw świetlówkowych z blachy stalowej z kloszem lub rastrem 2x20W - przykręcanych-końcowych (Oprawa przemysłowa 2x18W IP-55) Montaż na gotowym podłożu łączników bryzgoszczelnych bakelitowych świecznikowych mocowanych przez przykręcenie (Łącznik n/t. 250V/10A) Sprawdzenie i pomiar kompletnego 2,3-fazowego obwodu elektrycznego niskiego napięcia Sprawdzenie i pomiar kompletnego 1-fazowego obwodu elektrycznego niskiego napięcia Pomiar rezystancji izolacji instalacji elektrycznych w obwodzie 3-fazowym Pomiar rezystancji izolacji instalacji elektrycznych w obwodzie 1-fazowym Pomiar uziemienia ochronnego lub roboczego

7 II. CZĘŚĆ RYSUNKOWA. RYS. NR TYTUŁ RYSUNKU SKALA 1 Inwentaryzacja 1: 50 2 Wyburzenia i wymurowania 1: 50 3 Projektowany układ pomieszczeń 1: 50 4 Urządzenia 1: 50 5 Ścianki HPL - Natrysk 1: 25 6 Ścianki HPL - WC 1: 25 7 Drzwi D1 1: 15 8 Drzwi D2 1: 15 9 Oświetlenie i wentylacja 1: 50

8

9

10

11

12

13

14

15

16
