1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANAIA I ODBIORU ROBÓT REMONTOWO- BUDOWLANYCH Pomieszczeń w internacie ZSEiT w Pasłęku, ul. Wojska Polskiego 36 Kod CPV Roboty budowlane remontowe Nazwa zadania: Remont pomieszczeń mieszkalnych, w budynku internatu ZSEiT - (III piętro) Adres Inwestycji: ZSEiT, im. St. Mikołajczyka, ul. Wojska Polskiego 36, Pasłęk Inwestor: Zespół Szkół Ekonomicznych i Technicznych, ul. Wojska Polskiego 36, Pasłęk Autor opracowania: Sławomir Matukiewicz, upr. bud. nr 697/El/83 listopad, 2010

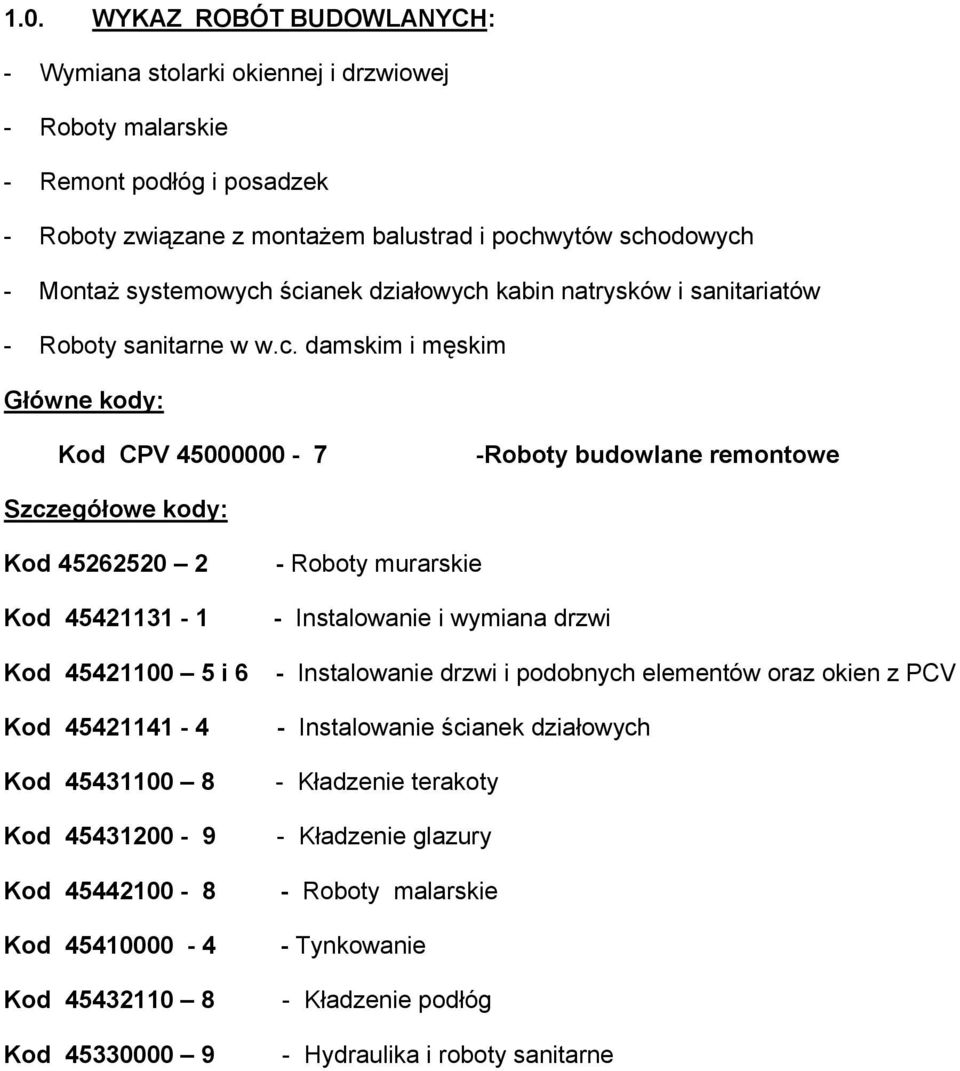

2 1.0. WYKAZ ROBÓT BUDOWLANYCH: - Wymiana stolarki okiennej i drzwiowej - Roboty malarskie - Remont podłóg i posadzek - Roboty związane z montażem balustrad i pochwytów schodowych - Montaż systemowych ścianek działowych kabin natrysków i sanitariatów - Roboty sanitarne w w.c. damskim i męskim Główne kody: Kod CPV Roboty budowlane remontowe Szczegółowe kody: Kod Kod Kod i 6 Kod Kod Kod Kod Kod Kod Kod Roboty murarskie - Instalowanie i wymiana drzwi - Instalowanie drzwi i podobnych elementów oraz okien z PCV - Instalowanie ścianek działowych - Kładzenie terakoty - Kładzenie glazury - Roboty malarskie - Tynkowanie - Kładzenie podłóg - Hydraulika i roboty sanitarne

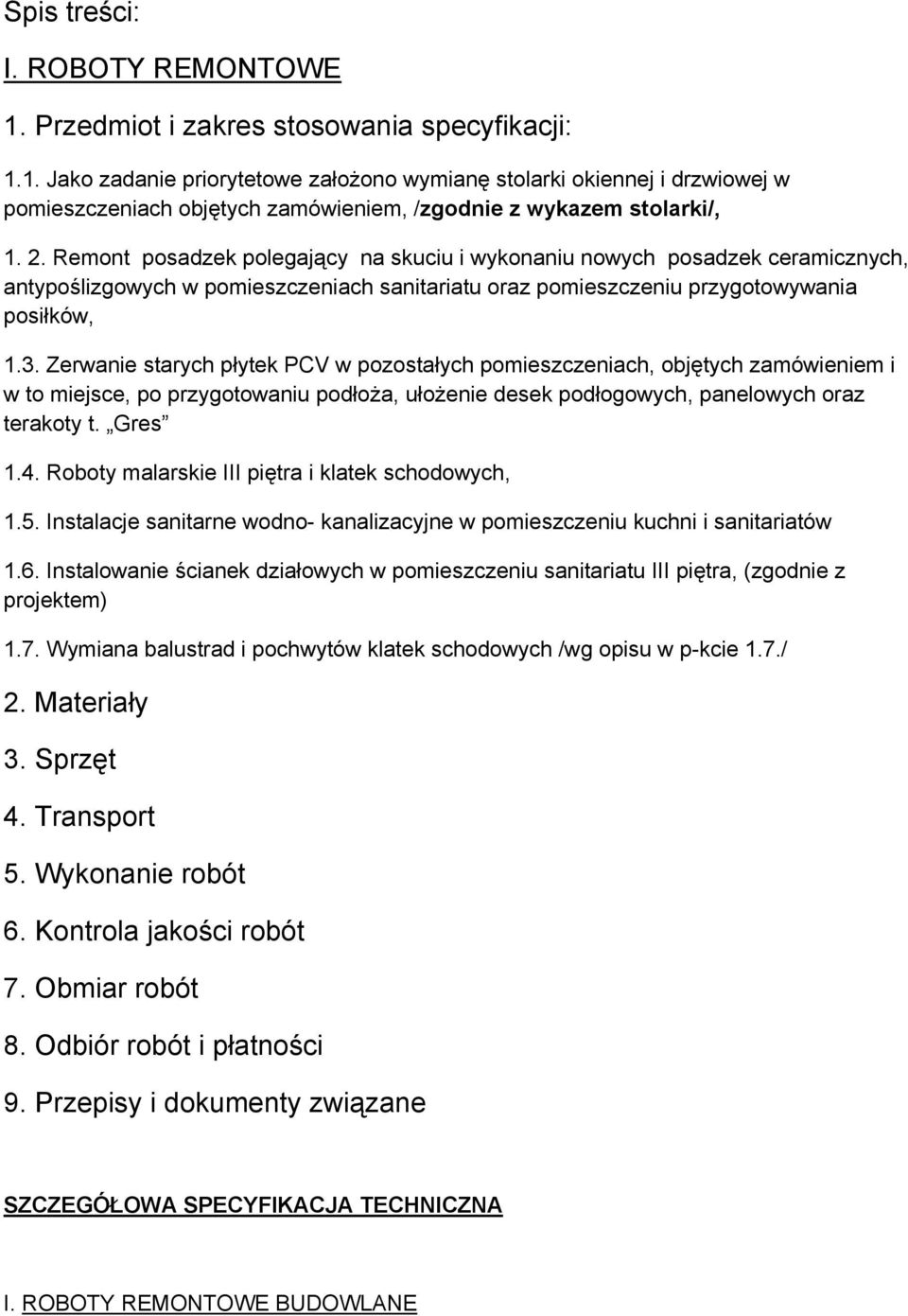

3 Spis treści: I. ROBOTY REMONTOWE 1. Przedmiot i zakres stosowania specyfikacji: 1.1. Jako zadanie priorytetowe założono wymianę stolarki okiennej i drzwiowej w pomieszczeniach objętych zamówieniem, /zgodnie z wykazem stolarki/, Remont posadzek polegający na skuciu i wykonaniu nowych posadzek ceramicznych, antypoślizgowych w pomieszczeniach sanitariatu oraz pomieszczeniu przygotowywania posiłków, 1.3. Zerwanie starych płytek PCV w pozostałych pomieszczeniach, objętych zamówieniem i w to miejsce, po przygotowaniu podłoża, ułożenie desek podłogowych, panelowych oraz terakoty t. Gres 1.4. Roboty malarskie III piętra i klatek schodowych, 1.5. Instalacje sanitarne wodno- kanalizacyjne w pomieszczeniu kuchni i sanitariatów 1.6. Instalowanie ścianek działowych w pomieszczeniu sanitariatu III piętra, (zgodnie z projektem) 1.7. Wymiana balustrad i pochwytów klatek schodowych /wg opisu w p-kcie 1.7./ 2. Materiały 3. Sprzęt 4. Transport 5. Wykonanie robót 6. Kontrola jakości robót 7. Obmiar robót 8. Odbiór robót i płatności 9. Przepisy i dokumenty związane SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA I. ROBOTY REMONTOWE BUDOWLANE

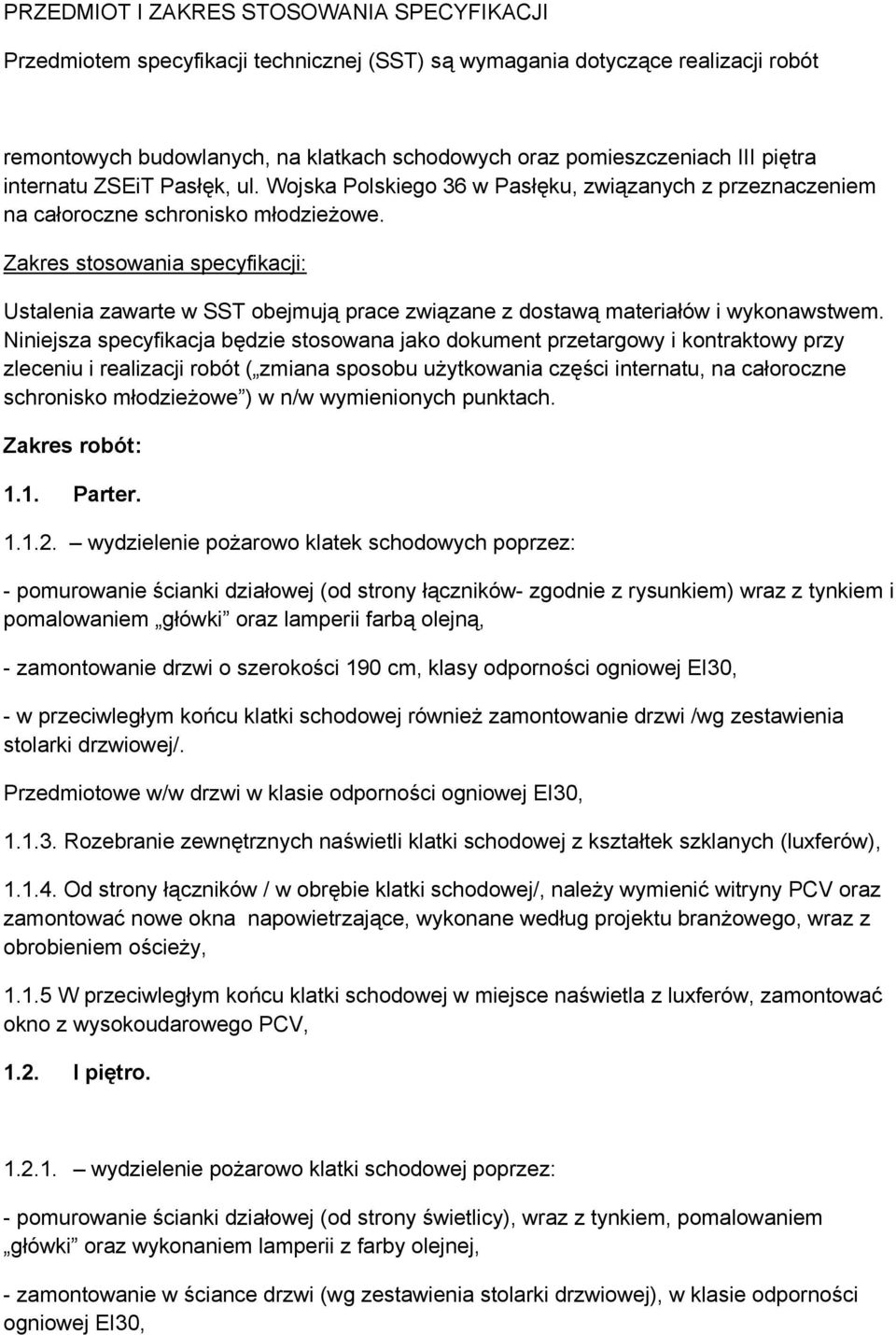

4 PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI Przedmiotem specyfikacji technicznej (SST) są wymagania dotyczące realizacji robót remontowych budowlanych, na klatkach schodowych oraz pomieszczeniach III piętra internatu ZSEiT Pasłęk, ul. Wojska Polskiego 36 w Pasłęku, związanych z przeznaczeniem na całoroczne schronisko młodzieżowe. Zakres stosowania specyfikacji: Ustalenia zawarte w SST obejmują prace związane z dostawą materiałów i wykonawstwem. Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót ( zmiana sposobu użytkowania części internatu, na całoroczne schronisko młodzieżowe ) w n/w wymienionych punktach. Zakres robót: 1.1. Parter wydzielenie pożarowo klatek schodowych poprzez: - pomurowanie ścianki działowej (od strony łączników- zgodnie z rysunkiem) wraz z tynkiem i pomalowaniem główki oraz lamperii farbą olejną, - zamontowanie drzwi o szerokości 1 cm, klasy odporności ogniowej EI30, - w przeciwległym końcu klatki schodowej również zamontowanie drzwi /wg zestawienia stolarki drzwiowej/. Przedmiotowe w/w drzwi w klasie odporności ogniowej EI30, Rozebranie zewnętrznych naświetli klatki schodowej z kształtek szklanych (luxferów), Od strony łączników / w obrębie klatki schodowej/, należy wymienić witryny PCV oraz zamontować nowe okna napowietrzające, wykonane według projektu branżowego, wraz z obrobieniem ościeży, W przeciwległym końcu klatki schodowej w miejsce naświetla z luxferów, zamontować okno z wysokoudarowego PCV, 1.2. I piętro wydzielenie pożarowo klatki schodowej poprzez: - pomurowanie ścianki działowej (od strony świetlicy), wraz z tynkiem, pomalowaniem główki oraz wykonaniem lamperii z farby olejnej, - zamontowanie w ściance drzwi (wg zestawienia stolarki drzwiowej), w klasie odporności ogniowej EI30,

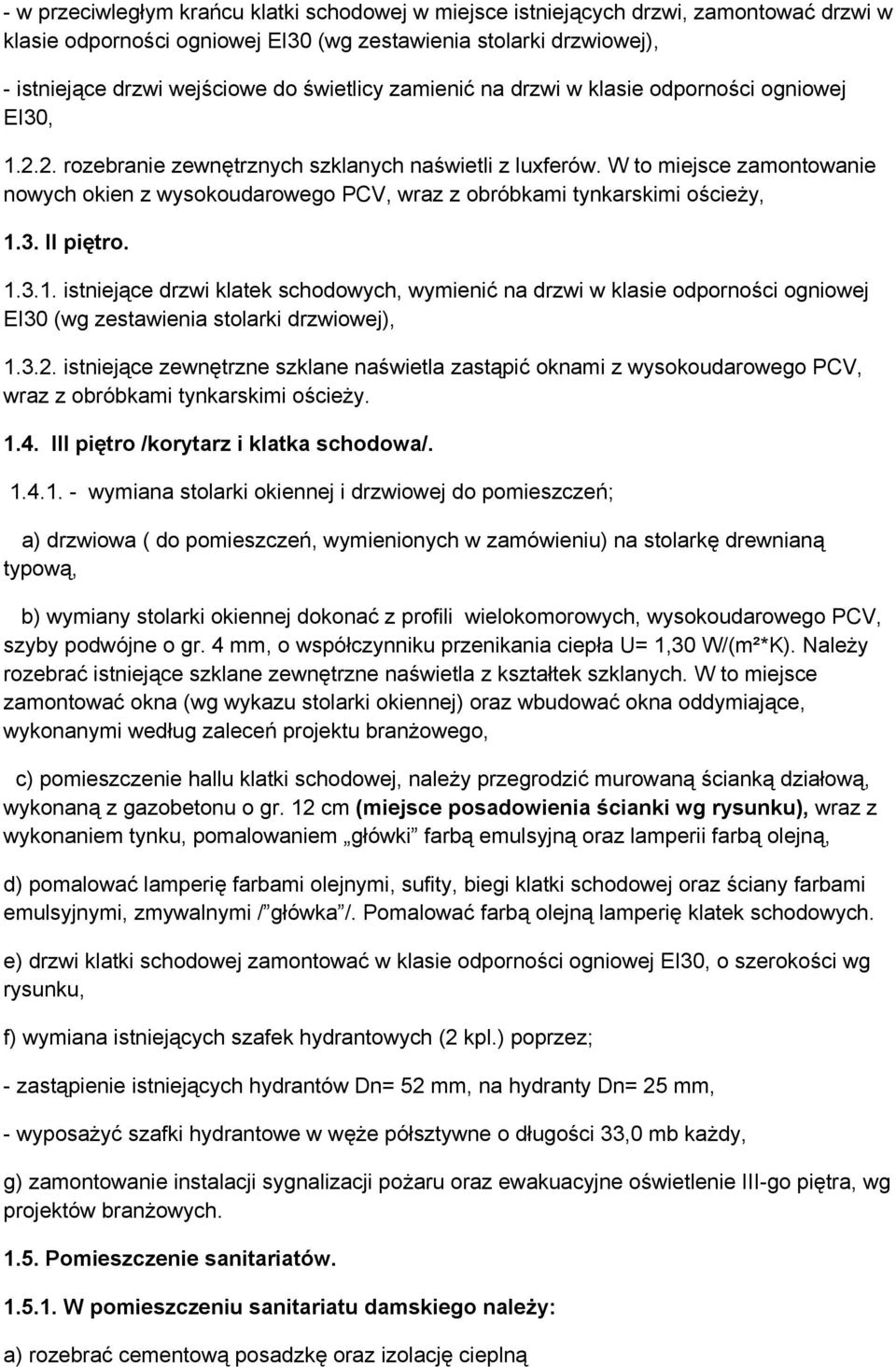

5 - w przeciwległym krańcu klatki schodowej w miejsce istniejących drzwi, zamontować drzwi w klasie odporności ogniowej EI30 (wg zestawienia stolarki drzwiowej), - istniejące drzwi wejściowe do świetlicy zamienić na drzwi w klasie odporności ogniowej EI30, rozebranie zewnętrznych szklanych naświetli z luxferów. W to miejsce zamontowanie nowych okien z wysokoudarowego PCV, wraz z obróbkami tynkarskimi ościeży, 1.3. II piętro istniejące drzwi klatek schodowych, wymienić na drzwi w klasie odporności ogniowej EI30 (wg zestawienia stolarki drzwiowej), istniejące zewnętrzne szklane naświetla zastąpić oknami z wysokoudarowego PCV, wraz z obróbkami tynkarskimi ościeży III piętro /korytarz i klatka schodowa/ wymiana stolarki okiennej i drzwiowej do pomieszczeń; a) drzwiowa ( do pomieszczeń, wymienionych w zamówieniu) na stolarkę drewnianą typową, b) wymiany stolarki okiennej dokonać z profili wielokomorowych, wysokoudarowego PCV, szyby podwójne o gr. 4 mm, o współczynniku przenikania ciepła U= 1,30 W/(m²*K). Należy rozebrać istniejące szklane zewnętrzne naświetla z kształtek szklanych. W to miejsce zamontować okna (wg wykazu stolarki okiennej) oraz wbudować okna oddymiające, wykonanymi według zaleceń projektu branżowego, c) pomieszczenie hallu klatki schodowej, należy przegrodzić murowaną ścianką działową, wykonaną z gazobetonu o gr. 12 cm (miejsce posadowienia ścianki wg rysunku), wraz z wykonaniem tynku, pomalowaniem główki farbą emulsyjną oraz lamperii farbą olejną, d) pomalować lamperię farbami olejnymi, sufity, biegi klatki schodowej oraz ściany farbami emulsyjnymi, zmywalnymi / główka /. Pomalować farbą olejną lamperię klatek schodowych. e) drzwi klatki schodowej zamontować w klasie odporności ogniowej EI30, o szerokości wg rysunku, f) wymiana istniejących szafek hydrantowych (2 kpl.) poprzez; - zastąpienie istniejących hydrantów Dn= 52 mm, na hydranty Dn= 25 mm, - wyposażyć szafki hydrantowe w węże półsztywne o długości 33,0 mb każdy, g) zamontowanie instalacji sygnalizacji pożaru oraz ewakuacyjne oświetlenie III-go piętra, wg projektów branżowych Pomieszczenie sanitariatów W pomieszczeniu sanitariatu damskiego należy: a) rozebrać cementową posadzkę oraz izolację cieplną

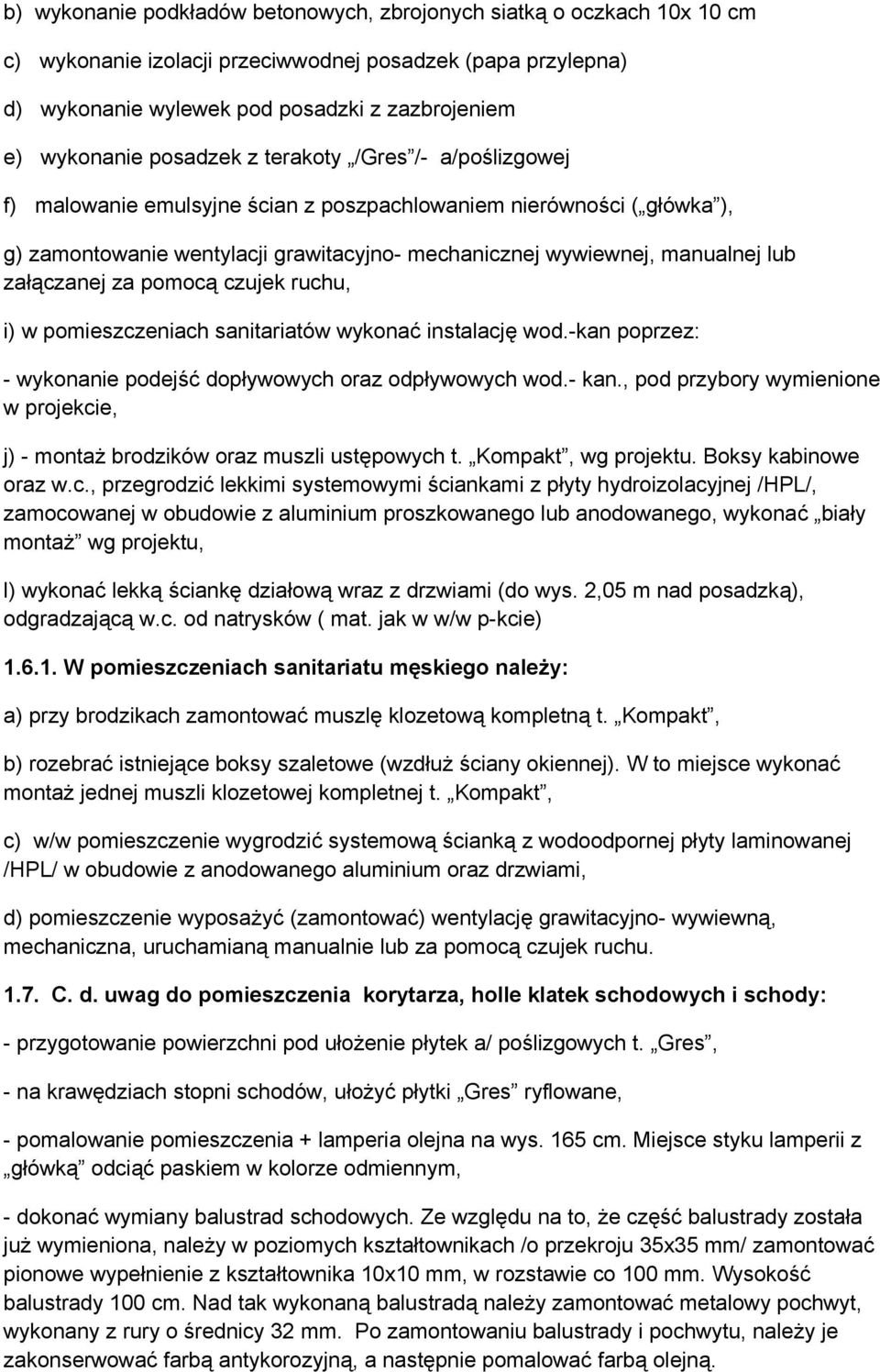

6 b) wykonanie podkładów betonowych, zbrojonych siatką o oczkach 10x 10 cm c) wykonanie izolacji przeciwwodnej posadzek (papa przylepna) d) wykonanie wylewek pod posadzki z zazbrojeniem e) wykonanie posadzek z terakoty /Gres /- a/poślizgowej f) malowanie emulsyjne ścian z poszpachlowaniem nierówności ( główka ), g) zamontowanie wentylacji grawitacyjno- mechanicznej wywiewnej, manualnej lub załączanej za pomocą czujek ruchu, i) w pomieszczeniach sanitariatów wykonać instalację wod.-kan poprzez: - wykonanie podejść dopływowych oraz odpływowych wod.- kan., pod przybory wymienione w projekcie, j) - montaż brodzików oraz muszli ustępowych t. Kompakt, wg projektu. Boksy kabinowe oraz w.c., przegrodzić lekkimi systemowymi ściankami z płyty hydroizolacyjnej /HPL/, zamocowanej w obudowie z aluminium proszkowanego lub anodowanego, wykonać biały montaż wg projektu, l) wykonać lekką ściankę działową wraz z drzwiami (do wys. 2,05 m nad posadzką), odgradzającą w.c. od natrysków ( mat. jak w w/w p-kcie) W pomieszczeniach sanitariatu męskiego należy: a) przy brodzikach zamontować muszlę klozetową kompletną t. Kompakt, b) rozebrać istniejące boksy szaletowe (wzdłuż ściany okiennej). W to miejsce wykonać montaż jednej muszli klozetowej kompletnej t. Kompakt, c) w/w pomieszczenie wygrodzić systemową ścianką z wodoodpornej płyty laminowanej /HPL/ w obudowie z anodowanego aluminium oraz drzwiami, d) pomieszczenie wyposażyć (zamontować) wentylację grawitacyjno- wywiewną, mechaniczna, uruchamianą manualnie lub za pomocą czujek ruchu C. d. uwag do pomieszczenia korytarza, holle klatek schodowych i schody: - przygotowanie powierzchni pod ułożenie płytek a/ poślizgowych t. Gres, - na krawędziach stopni schodów, ułożyć płytki Gres ryflowane, - pomalowanie pomieszczenia + lamperia olejna na wys. 165 cm. Miejsce styku lamperii z główką odciąć paskiem w kolorze odmiennym, - dokonać wymiany balustrad schodowych. Ze względu na to, że część balustrady została już wymieniona, należy w poziomych kształtownikach /o przekroju 35x35 mm/ zamontować pionowe wypełnienie z kształtownika 10x10 mm, w rozstawie co 100 mm. Wysokość balustrady 100 cm. Nad tak wykonaną balustradą należy zamontować metalowy pochwyt, wykonany z rury o średnicy 32 mm. Po zamontowaniu balustrady i pochwytu, należy je zakonserwować farbą antykorozyjną, a następnie pomalować farbą olejną.

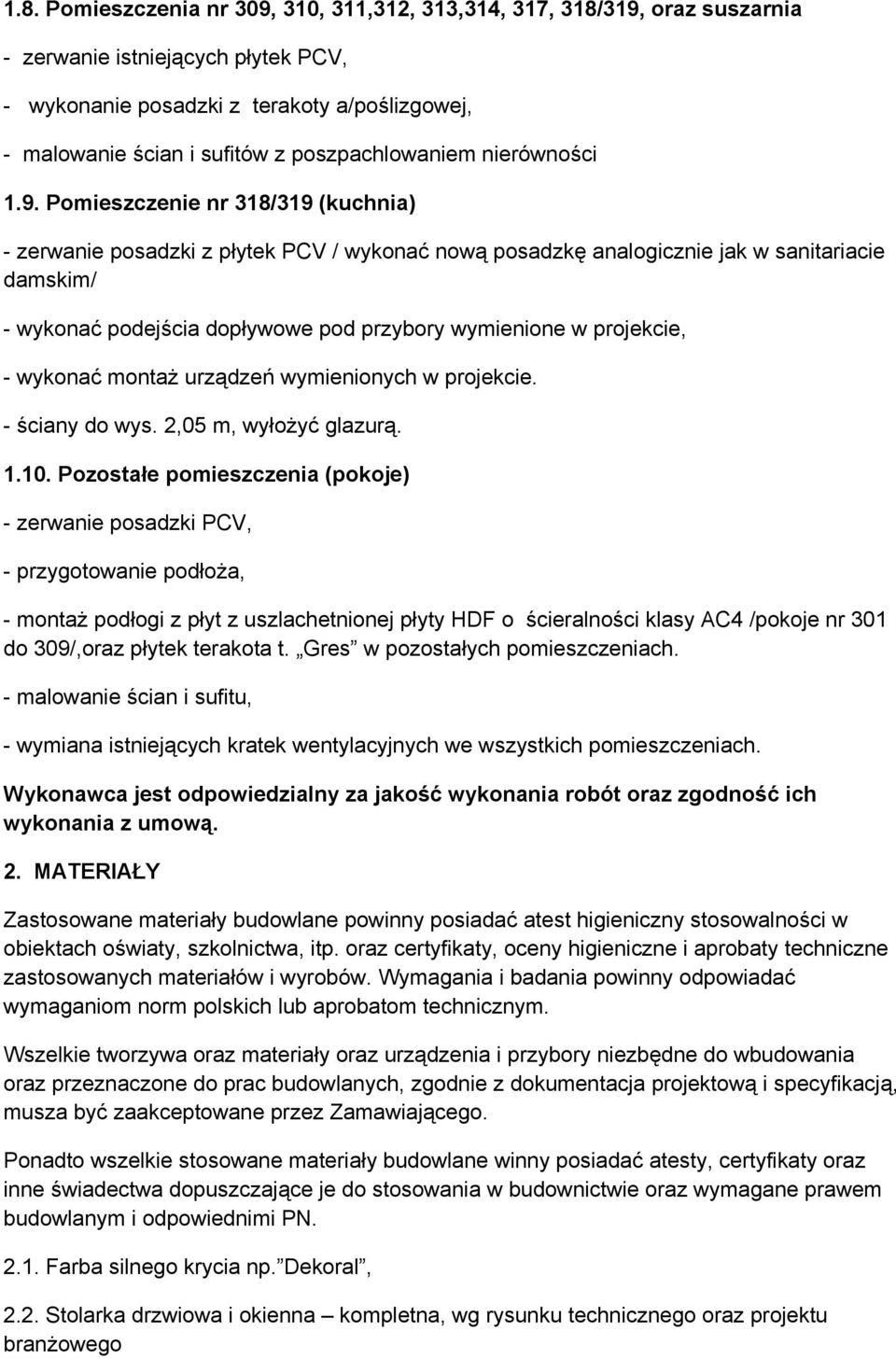

7 1.8. Pomieszczenia nr 309, 310, 311,312, 313,314, 317, 318/319, oraz suszarnia - zerwanie istniejących płytek PCV, - wykonanie posadzki z terakoty a/poślizgowej, - malowanie ścian i sufitów z poszpachlowaniem nierówności 1.9. Pomieszczenie nr 318/319 (kuchnia) - zerwanie posadzki z płytek PCV / wykonać nową posadzkę analogicznie jak w sanitariacie damskim/ - wykonać podejścia dopływowe pod przybory wymienione w projekcie, - wykonać montaż urządzeń wymienionych w projekcie. - ściany do wys. 2,05 m, wyłożyć glazurą Pozostałe pomieszczenia (pokoje) - zerwanie posadzki PCV, - przygotowanie podłoża, - montaż podłogi z płyt z uszlachetnionej płyty HDF o ścieralności klasy AC4 /pokoje nr 301 do 309/,oraz płytek terakota t. Gres w pozostałych pomieszczeniach. - malowanie ścian i sufitu, - wymiana istniejących kratek wentylacyjnych we wszystkich pomieszczeniach. Wykonawca jest odpowiedzialny za jakość wykonania robót oraz zgodność ich wykonania z umową. 2. MATERIAŁY Zastosowane materiały budowlane powinny posiadać atest higieniczny stosowalności w obiektach oświaty, szkolnictwa, itp. oraz certyfikaty, oceny higieniczne i aprobaty techniczne zastosowanych materiałów i wyrobów. Wymagania i badania powinny odpowiadać wymaganiom norm polskich lub aprobatom technicznym. Wszelkie tworzywa oraz materiały oraz urządzenia i przybory niezbędne do wbudowania oraz przeznaczone do prac budowlanych, zgodnie z dokumentacja projektową i specyfikacją, musza być zaakceptowane przez Zamawiającego. Ponadto wszelkie stosowane materiały budowlane winny posiadać atesty, certyfikaty oraz inne świadectwa dopuszczające je do stosowania w budownictwie oraz wymagane prawem budowlanym i odpowiednimi PN Farba silnego krycia np. Dekoral, 2.2. Stolarka drzwiowa i okienna kompletna, wg rysunku technicznego oraz projektu branżowego

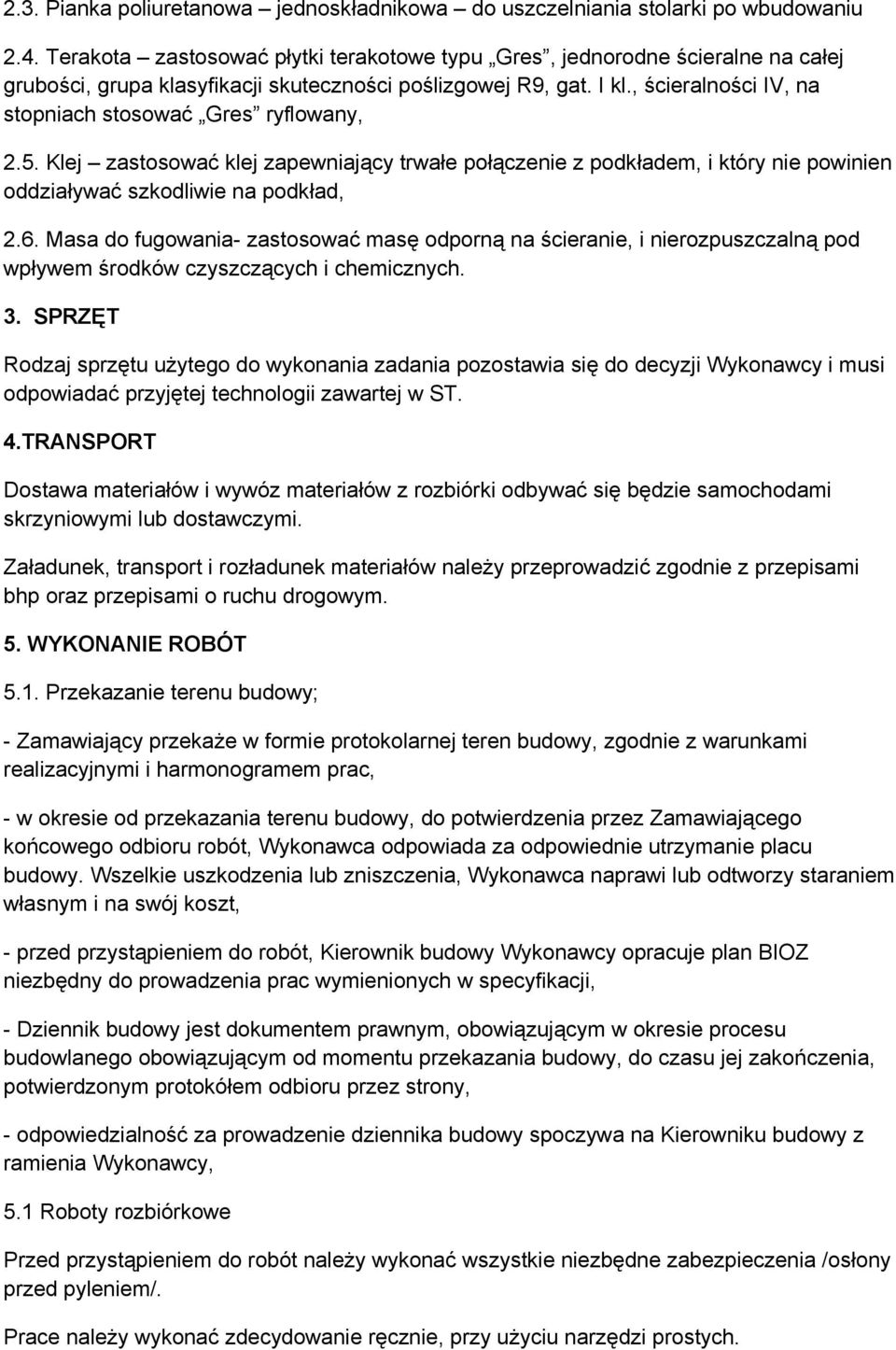

8 2.3. Pianka poliuretanowa jednoskładnikowa do uszczelniania stolarki po wbudowaniu 2.4. Terakota zastosować płytki terakotowe typu Gres, jednorodne ścieralne na całej grubości, grupa klasyfikacji skuteczności poślizgowej R9, gat. I kl., ścieralności IV, na stopniach stosować Gres ryflowany, 2.5. Klej zastosować klej zapewniający trwałe połączenie z podkładem, i który nie powinien oddziaływać szkodliwie na podkład, 2.6. Masa do fugowania- zastosować masę odporną na ścieranie, i nierozpuszczalną pod wpływem środków czyszczących i chemicznych. 3. SPRZĘT Rodzaj sprzętu użytego do wykonania zadania pozostawia się do decyzji Wykonawcy i musi odpowiadać przyjętej technologii zawartej w ST. 4.TRANSPORT Dostawa materiałów i wywóz materiałów z rozbiórki odbywać się będzie samochodami skrzyniowymi lub dostawczymi. Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przepisami bhp oraz przepisami o ruchu drogowym. 5. WYKONANIE ROBÓT 5.1. Przekazanie terenu budowy; - Zamawiający przekaże w formie protokolarnej teren budowy, zgodnie z warunkami realizacyjnymi i harmonogramem prac, - w okresie od przekazania terenu budowy, do potwierdzenia przez Zamawiającego końcowego odbioru robót, Wykonawca odpowiada za odpowiednie utrzymanie placu budowy. Wszelkie uszkodzenia lub zniszczenia, Wykonawca naprawi lub odtworzy staraniem własnym i na swój koszt, - przed przystąpieniem do robót, Kierownik budowy Wykonawcy opracuje plan BIOZ niezbędny do prowadzenia prac wymienionych w specyfikacji, - Dziennik budowy jest dokumentem prawnym, obowiązującym w okresie procesu budowlanego obowiązującym od momentu przekazania budowy, do czasu jej zakończenia, potwierdzonym protokółem odbioru przez strony, - odpowiedzialność za prowadzenie dziennika budowy spoczywa na Kierowniku budowy z ramienia Wykonawcy, 5.1 Roboty rozbiórkowe Przed przystąpieniem do robót należy wykonać wszystkie niezbędne zabezpieczenia /osłony przed pyleniem/. Prace należy wykonać zdecydowanie ręcznie, przy użyciu narzędzi prostych.

9 5.2 Roboty ogólnobudowlane. Wylewki posadzek. Po rozebraniu istniejących wykładzin, wykonać prace naprawcze spękań oraz uzupełnienie ubytków oraz sfałdowań powierzchni. Niedopuszczalne jest wystąpienie nierówności powierzchni. Odchylenie powierzchni od płaszczyzny poziomej, sprawdzane łatą przykładaną w dowolnym miejscu, nie powinny przekraczać 2mm/m i 5 mm na całej długości lub szerokości pomieszczenia. Na tak wykonanej posadzce ułożyć płytki terakota z następującymi uwagami: - klej rozprowadzić na całej powierzchni i przykleić płytki. Masę klejową nałożyć gładką krawędzią, a następnie rozprowadzić krawędzią zębatą. Klej powinien być nałożony równomiernie i pokrywać całą powierzchnię podłoża. Wielkość zębów pacy musi być dobrana do wielkości płytek. Wszelkie zabrudzenia i resztki kleju natychmiast usunąć zwilżoną w czystej wodzie szmatką. Szerokości spoin zastosować nie większe niż 5mm. Wykonać fugowanie spoin masa fugową. Do spoinowania można przystąpić nie wcześniej niż po 24 godzinach od ułożenia płytek. Dokładny czas powinien być określony przez producenta w instrukcji stosowania zaprawy klejowej. Spoiny płaskie wykonać przy pomocy pacy z naklejoną gładką gąbką. Nadmiar masy fugowej natychmiast usunąć szmatką zwilżoną w czystej wodzie. Przed przystąpieniem do fugowania należy sprawdzić czy masa fugowa nie brudzi trwale płytek. 6. KONTROLA JAKOŚCI ROBÓT ORAZ ODBIÓR ROBÓT. W zależności od ustaleń odpowiednich ST, roboty podlegają następującym etapom odbioru, dokonywanym przez Inspektora nadzoru oraz przy udziale Zamawiającego i Wykonawcy: - odbiór robót zanikających lub ulegających zakryciu, - odbiór częściowy /o ile taki będzie ustanowiony/, - odbiór końcowy. Kontrola jakości robót polega na sprawdzeniu: 6.1. ułożenia podłoża betonowego 6.2. montaż ościeżnic drzwiowych i okiennych oraz drzwi pożarowych, 6.3. ułożenie terakoty i glazury 6.4. przygotowanie ścian pod malowanie gładkość powierzchni, gruntowanie wygląd powłoki malarskiej, stopień pokrycia ścian, brak prześwitów, gładkość, jednolitość 6.6. wykonanie izolacji p/wodnej elementów posadzek 6.7. sprawdzenie działania i sprawności zamontowanych urządzeń elektrycznych. 7. OBMIAR ROBÓT

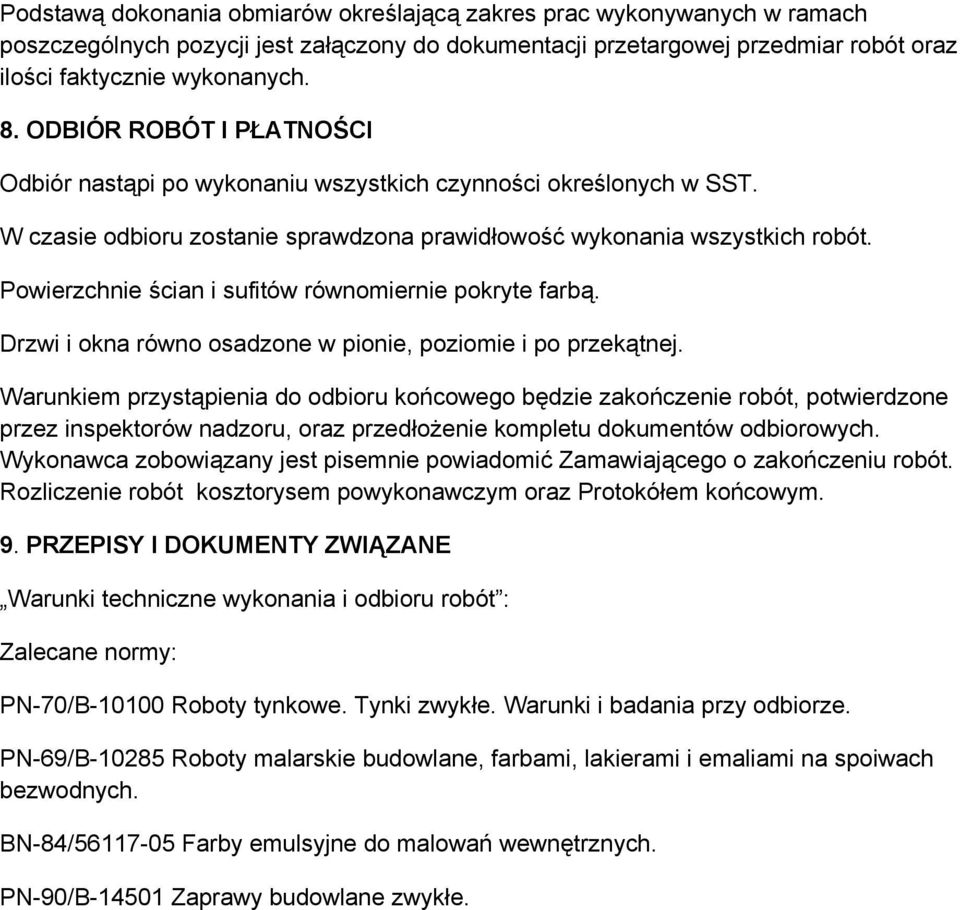

10 Podstawą dokonania obmiarów określającą zakres prac wykonywanych w ramach poszczególnych pozycji jest załączony do dokumentacji przetargowej przedmiar robót oraz ilości faktycznie wykonanych. 8. ODBIÓR ROBÓT I PŁATNOŚCI Odbiór nastąpi po wykonaniu wszystkich czynności określonych w SST. W czasie odbioru zostanie sprawdzona prawidłowość wykonania wszystkich robót. Powierzchnie ścian i sufitów równomiernie pokryte farbą. Drzwi i okna równo osadzone w pionie, poziomie i po przekątnej. Warunkiem przystąpienia do odbioru końcowego będzie zakończenie robót, potwierdzone przez inspektorów nadzoru, oraz przedłożenie kompletu dokumentów odbiorowych. Wykonawca zobowiązany jest pisemnie powiadomić Zamawiającego o zakończeniu robót. Rozliczenie robót kosztorysem powykonawczym oraz Protokółem końcowym. 9. PRZEPISY I DOKUMENTY ZWIĄZANE Warunki techniczne wykonania i odbioru robót : Zalecane normy: PN-/B Roboty tynkowe. Tynki zwykłe. Warunki i badania przy odbiorze. PN-69/B-102 Roboty malarskie budowlane, farbami, lakierami i emaliami na spoiwach bezwodnych. BN-84/ Farby emulsyjne do malowań wewnętrznych. PN-/B Zaprawy budowlane zwykłe.

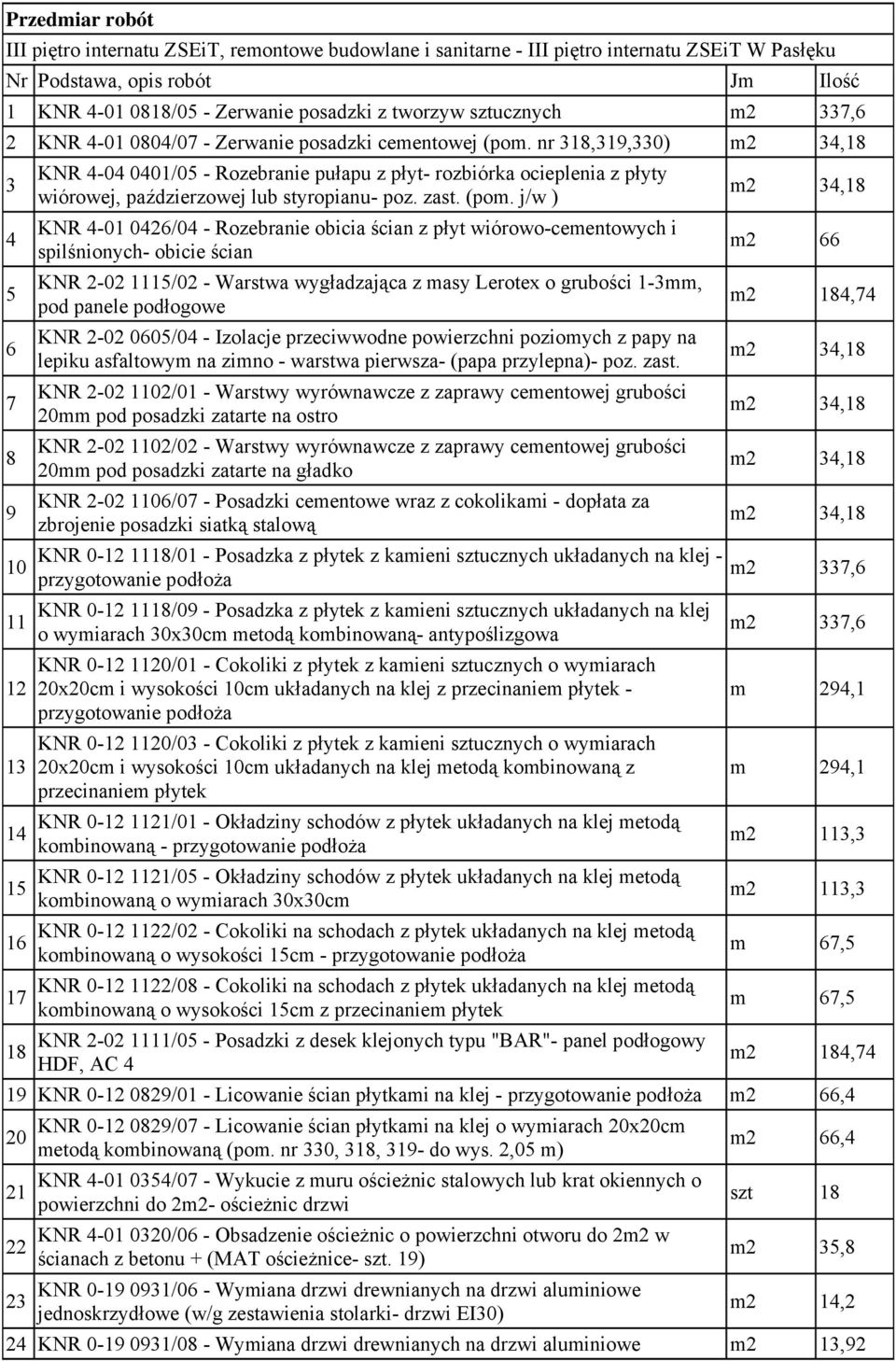

11 Przedmiar robót III piętro internatu ZSEiT, remontowe budowlane i sanitarne - III piętro internatu ZSEiT W Pasłęku Nr Podstawa, opis robót Jm Ilość 1 KNR /05 - Zerwanie posadzki z tworzyw sztucznych m2 337,6 2 KNR /07 - Zerwanie posadzki cementowej (pom. nr 318,319,330) m2 34, KNR /05 - Rozebranie pułapu z płyt- rozbiórka ocieplenia z płyty wiórowej, paździerzowej lub styropianu- poz. zast. (pom. j/w ) KNR /04 - Rozebranie obicia ścian z płyt wiórowo-cementowych i spilśnionych- obicie ścian KNR /02 - Warstwa wygładzająca z masy Lerotex o grubości 1-3mm, pod panele podłogowe KNR /04 - Izolacje przeciwwodne powierzchni poziomych z papy na lepiku asfaltowym na zimno - warstwa pierwsza- (papa przylepna)- poz. zast. KNR /01 - Warstwy wyrównawcze z zaprawy cementowej grubości 20mm pod posadzki zatarte na ostro KNR /02 - Warstwy wyrównawcze z zaprawy cementowej grubości 20mm pod posadzki zatarte na gładko KNR /07 - Posadzki cementowe wraz z cokolikami - dopłata za zbrojenie posadzki siatką stalową KNR /01 - Posadzka z płytek z kamieni sztucznych układanych na klej - przygotowanie podłoża KNR /09 - Posadzka z płytek z kamieni sztucznych układanych na klej o wymiarach 30x30cm metodą kombinowaną- antypoślizgowa KNR /01 - Cokoliki z płytek z kamieni sztucznych o wymiarach 20x20cm i wysokości 10cm układanych na klej z przecinaniem płytek - przygotowanie podłoża KNR /03 - Cokoliki z płytek z kamieni sztucznych o wymiarach 20x20cm i wysokości 10cm układanych na klej metodą kombinowaną z przecinaniem płytek KNR /01 - Okładziny schodów z płytek układanych na klej metodą kombinowaną - przygotowanie podłoża KNR /05 - Okładziny schodów z płytek układanych na klej metodą kombinowaną o wymiarach 30x30cm KNR /02 - Cokoliki na schodach z płytek układanych na klej metodą kombinowaną o wysokości 15cm - przygotowanie podłoża KNR /08 - Cokoliki na schodach z płytek układanych na klej metodą kombinowaną o wysokości 15cm z przecinaniem płytek KNR /05 - Posadzki z desek klejonych typu "BAR"- panel podłogowy HDF, AC 4 m2 34,18 m2 66 m2 184,74 m2 34,18 m2 34,18 m2 34,18 m2 34,18 m2 337,6 m2 337,6 m 294,1 m 294,1 m2 113,3 m2 113,3 m 67,5 m 67,5 m2 184,74 19 KNR /01 - Licowanie ścian płytkami na klej - przygotowanie podłoża m2 66, KNR /07 - Licowanie ścian płytkami na klej o wymiarach 20x20cm metodą kombinowaną (pom. nr 330, 318, 319- do wys. 2,05 m) KNR /07 - Wykucie z muru ościeżnic stalowych lub krat okiennych o powierzchni do 2m2- ościeżnic drzwi KNR /06 - Obsadzenie ościeżnic o powierzchni otworu do 2m2 w ścianach z betonu + (MAT ościeżnice- szt. 19) m2 66,4 szt 18 m2 35,8 KNR /06 - Wymiana drzwi drewnianych na drzwi aluminiowe 23 jednoskrzydłowe (w/g zestawienia stolarki- drzwi EI30) m2 14,2 24 KNR /08 - Wymiana drzwi drewnianych na drzwi aluminiowe m2 13,92

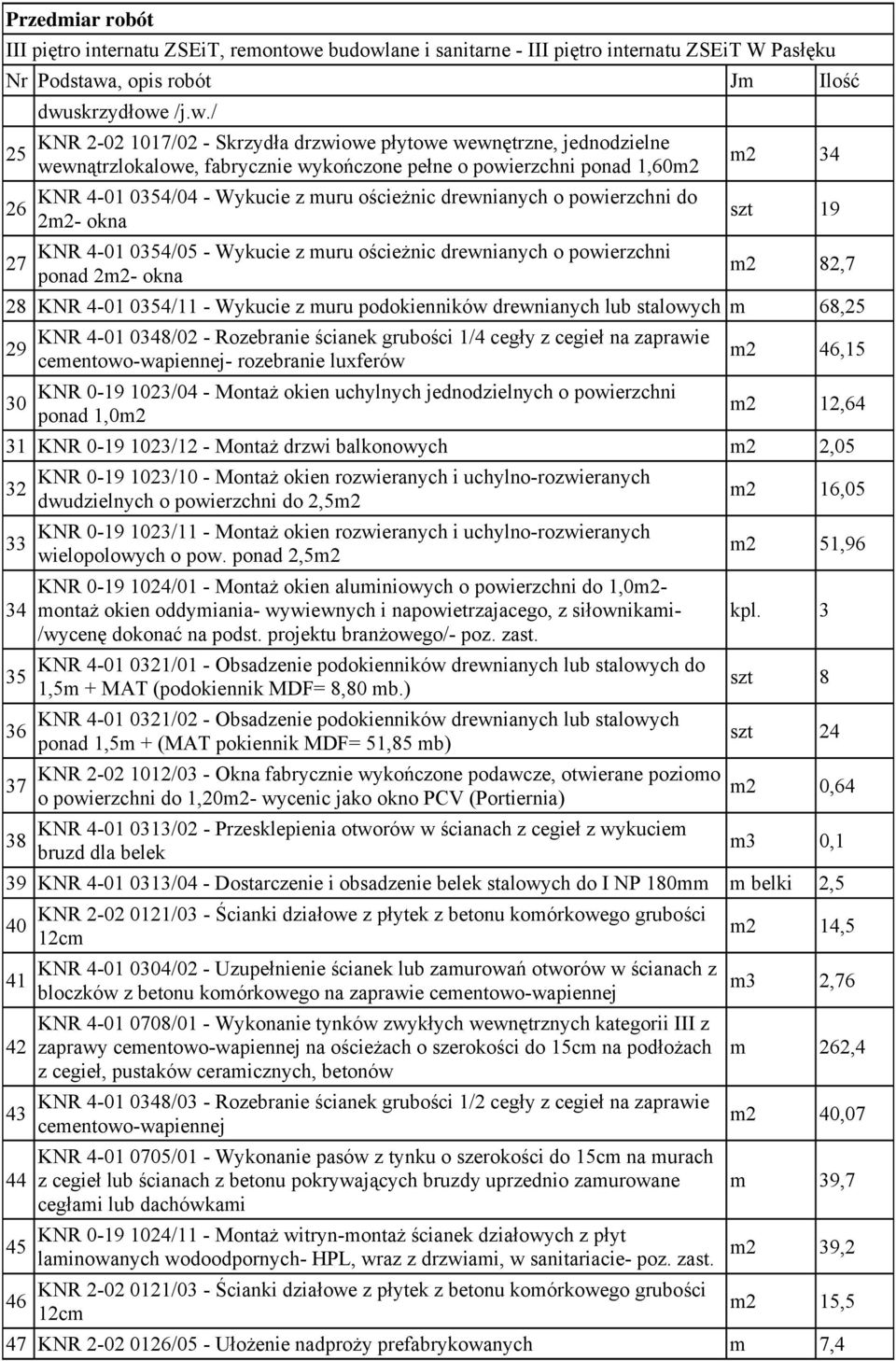

12 Przedmiar robót III piętro internatu ZSEiT, remontowe budowlane i sanitarne - III piętro internatu ZSEiT W Pasłęku Nr Podstawa, opis robót Jm Ilość dwuskrzydłowe /j.w./ KNR /02 - Skrzydła drzwiowe płytowe wewnętrzne, jednodzielne wewnątrzlokalowe, fabrycznie wykończone pełne o powierzchni ponad 1,60m2 KNR /04 - Wykucie z muru ościeżnic drewnianych o powierzchni do 2m2- okna KNR /05 - Wykucie z muru ościeżnic drewnianych o powierzchni ponad 2m2- okna m2 34 szt 19 m2 82,7 28 KNR /11 - Wykucie z muru podokienników drewnianych lub stalowych m 68, KNR /02 - Rozebranie ścianek grubości 1/4 cegły z cegieł na zaprawie cementowo-wapiennej- rozebranie luxferów KNR /04 - Montaż okien uchylnych jednodzielnych o powierzchni ponad 1,0m2 m2 46,15 m2 12,64 31 KNR /12 - Montaż drzwi balkonowych m2 2, KNR /10 - Montaż okien rozwieranych i uchylno-rozwieranych dwudzielnych o powierzchni do 2,5m2 KNR /11 - Montaż okien rozwieranych i uchylno-rozwieranych wielopolowych o pow. ponad 2,5m2 KNR /01 - Montaż okien aluminiowych o powierzchni do 1,0m2- montaż okien oddymiania- wywiewnych i napowietrzajacego, z siłownikami- /wycenę dokonać na podst. projektu branżowego/- poz. zast. KNR /01 - Obsadzenie podokienników drewnianych lub stalowych do 1,5m + MAT (podokiennik MDF= 8, mb.) KNR /02 - Obsadzenie podokienników drewnianych lub stalowych ponad 1,5m + (MAT pokiennik MDF= 51, mb) KNR /03 - Okna fabrycznie wykończone podawcze, otwierane poziomo o powierzchni do 1,20m2- wycenic jako okno PCV (Portiernia) KNR /02 - Przesklepienia otworów w ścianach z cegieł z wykuciem bruzd dla belek m2 16,05 m2 51,96 kpl. 3 szt 8 szt 24 m2 0,64 m3 0,1 39 KNR /04 - Dostarczenie i obsadzenie belek stalowych do I NP 1mm m belki 2, KNR /03 - Ścianki działowe z płytek z betonu komórkowego grubości 12cm KNR /02 - Uzupełnienie ścianek lub zamurowań otworów w ścianach z bloczków z betonu komórkowego na zaprawie cementowo-wapiennej KNR /01 - Wykonanie tynków zwykłych wewnętrznych kategorii III z zaprawy cementowo-wapiennej na ościeżach o szerokości do 15cm na podłożach z cegieł, pustaków ceramicznych, betonów KNR /03 - Rozebranie ścianek grubości 1/2 cegły z cegieł na zaprawie cementowo-wapiennej KNR /01 - Wykonanie pasów z tynku o szerokości do 15cm na murach z cegieł lub ścianach z betonu pokrywających bruzdy uprzednio zamurowane cegłami lub dachówkami KNR /11 - Montaż witryn-montaż ścianek działowych z płyt laminowanych wodoodpornych- HPL, wraz z drzwiami, w sanitariacie- poz. zast. KNR /03 - Ścianki działowe z płytek z betonu komórkowego grubości 12cm m2 14,5 m3 2,76 m 262,4 m2 40,07 m 39,7 m2 39,2 m2 15,5 47 KNR /05 - Ułożenie nadproży prefabrykowanych m 7,4

13 Przedmiar robót III piętro internatu ZSEiT, remontowe budowlane i sanitarne - III piętro internatu ZSEiT W Pasłęku Nr Podstawa, opis robót Jm Ilość 48 KNR /03 - Tynki zwykłe kategorii III ścian i słupów wykonywane ręcznie m2 58,8 49 KNR /13 - Wykucie z muru kratek wentylacyjnych, drzwiczek szt KNR /02 - Obsadzenie kratek wentylacyjnych w ścianach szt KNR /15 - Przebicie otworów w ścianach z cegieł grubości 1/2 cegły na zaprawie cementowej szt 4 52 KNR /02 - Zamurowanie przebić w ścianach grubości 1/2 cegły szt KNR /01 - Wymiana lub uzupełnienie płytek okładzinowych ściennych glazurowanych o wymiarach 15x15cm - pierwsza płytka KNR /04 - Rurociągi z PCW o średnicy 110mm na ścianach łączone metodą wciskową- montaż rur "Spiro" Dn= 150 mm, pod sufitem, poz. zast. KNR /05 - Obudowa jednowarstwowa belek i podciągów płytami gipsowo-kartonowymi 55-01na rusztach metalowych pojedynczych KNR /09 - Zeskrobanie i zmycie starej farby w pomieszczeniach o powierzchni podłogi ponad 5m2 KNR /08 - Przygotowanie powierzchni z poszpachlowaniem nierówności (sfalowań) powierzchni tynku KNR /03 - Dwukrotne malowanie farbami emulsyjnymi wewnętrznych podłoży gipsowych z gruntowaniem KNR /02 - Dwukrotne malowanie doborową farbą olejną lub ftalową (syntetyczną) tynków wewnętrznych z dwukrotnym szpachlowaniem płytka 42 m 5 m2 4,5 m2 14 m2 14 m2 14 m2 3,21 60 KNR /19 - Malowanie dwukrotne grzejników radiatorowych m2 69, KNR /31 - Malowanie dwukrotne rur wodociągowych i gazowych o średnicy ponad mm KNR /03 - Rozebranie balustrad z kształtowników stalowych w poziomie kondygnacji II-IV KNR /05 - Balustrady schodowe z pretów stalowych o masie ponad 16kg osadzone i zabetonowane w co trzecim stopniu m 63,2 m 29,4 m 29,4 64 KNR /03 - Pochwyt stalowy na wspornikach m 29,4 65 KNR /09 - Miniowanie krat i balustrad z prętów ozdobnych m2 32, KNR /01 - Wstawienie trójnika z żeliwa ciągliwego ocynkowanego średnicy 15-20mm KNR /03 - Montaż zaworów kulowych lub zwrotnych przelotowych, gwintowanych o średnicy nominalnej 20mm do wody zimnej albo ciepłej, z kurkiem spustowym KNR /02 - Rurociągi stalowe ocynkowane o średnicy nominalnej 20mm o połączeniach gwintowanych na ścianach w budynkach niemieszkalnych KNR /01 - Rurociągi stalowe ocynkowane o średnicy nominalnej 15mm o połączeniach gwintowanych na ścianach w budynkach niemieszkalnych KNR /04 - Próba szczelności instalacji wodociągowych o średnicy do 65mm w budynkach niemieszkalnych KNR /01 - Wykucie bruzd poziomych o głębokości i szerokości 1/4x1/2 cegły w ścianach z cegieł na zaprawie cementowej KNR /08 - Wykonanie pasów z tynku o szerokości do 20cm na murach z cegieł lub ścianach z betonu pokrywających bruzdy z przewodami szt 2 szt 2 m 30,4 m 55,6 m 86 m 110,6 m 110,6

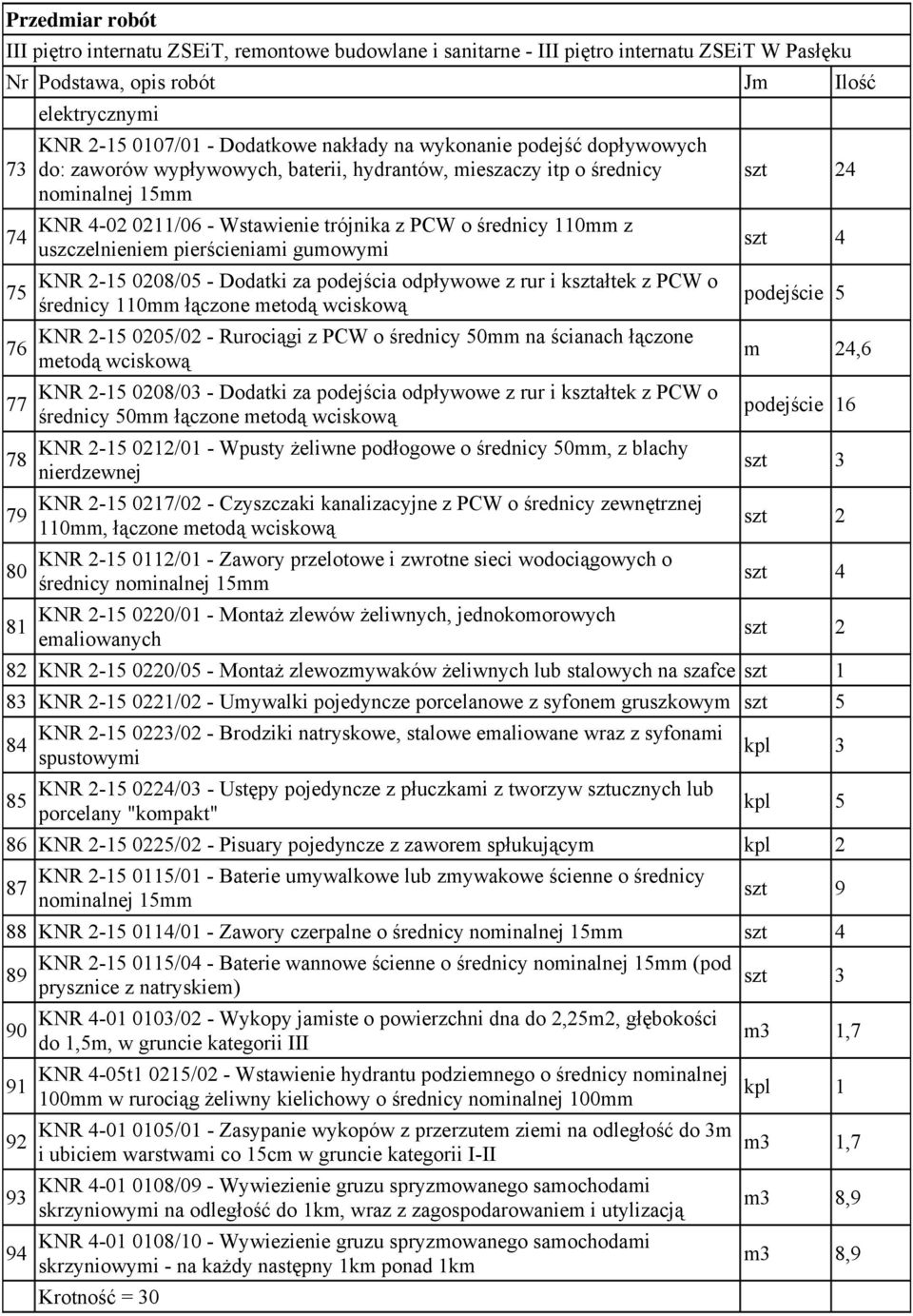

14 Przedmiar robót III piętro internatu ZSEiT, remontowe budowlane i sanitarne - III piętro internatu ZSEiT W Pasłęku Nr Podstawa, opis robót Jm Ilość elektrycznymi KNR /01 - Dodatkowe nakłady na wykonanie podejść dopływowych do: zaworów wypływowych, baterii, hydrantów, mieszaczy itp o średnicy nominalnej 15mm KNR /06 - Wstawienie trójnika z PCW o średnicy 110mm z uszczelnieniem pierścieniami gumowymi KNR /05 - Dodatki za podejścia odpływowe z rur i kształtek z PCW o średnicy 110mm łączone metodą wciskową KNR /02 - Rurociągi z PCW o średnicy 50mm na ścianach łączone metodą wciskową KNR /03 - Dodatki za podejścia odpływowe z rur i kształtek z PCW o średnicy 50mm łączone metodą wciskową KNR /01 - Wpusty żeliwne podłogowe o średnicy 50mm, z blachy nierdzewnej KNR /02 - Czyszczaki kanalizacyjne z PCW o średnicy zewnętrznej 110mm, łączone metodą wciskową KNR /01 - Zawory przelotowe i zwrotne sieci wodociągowych o średnicy nominalnej 15mm KNR /01 - Montaż zlewów żeliwnych, jednokomorowych emaliowanych szt 24 szt 4 podejście 5 m 24,6 podejście 16 szt 3 szt 2 szt 4 szt 2 82 KNR /05 - Montaż zlewozmywaków żeliwnych lub stalowych na szafce szt 1 83 KNR /02 - Umywalki pojedyncze porcelanowe z syfonem gruszkowym szt 5 84 KNR /02 - Brodziki natryskowe, stalowe emaliowane wraz z syfonami spustowymi KNR /03 - Ustępy pojedyncze z płuczkami z tworzyw sztucznych lub porcelany "kompakt" kpl 3 kpl 5 86 KNR /02 - Pisuary pojedyncze z zaworem spłukującym kpl 2 87 KNR /01 - Baterie umywalkowe lub zmywakowe ścienne o średnicy nominalnej 15mm szt 9 88 KNR /01 - Zawory czerpalne o średnicy nominalnej 15mm szt KNR /04 - Baterie wannowe ścienne o średnicy nominalnej 15mm (pod prysznice z natryskiem) KNR /02 - Wykopy jamiste o powierzchni dna do 2,25m2, głębokości do 1,5m, w gruncie kategorii III KNR 4-05t1 0215/02 - Wstawienie hydrantu podziemnego o średnicy nominalnej 100mm w rurociąg żeliwny kielichowy o średnicy nominalnej 100mm KNR /01 - Zasypanie wykopów z przerzutem ziemi na odległość do 3m i ubiciem warstwami co 15cm w gruncie kategorii I-II KNR /09 - Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na odległość do 1km, wraz z zagospodarowaniem i utylizacją KNR /10 - Wywiezienie gruzu spryzmowanego samochodami skrzyniowymi - na każdy następny 1km ponad 1km Krotność = 30 szt 3 m3 1,7 kpl 1 m3 1,7 m3 8,9 m3 8,9

15

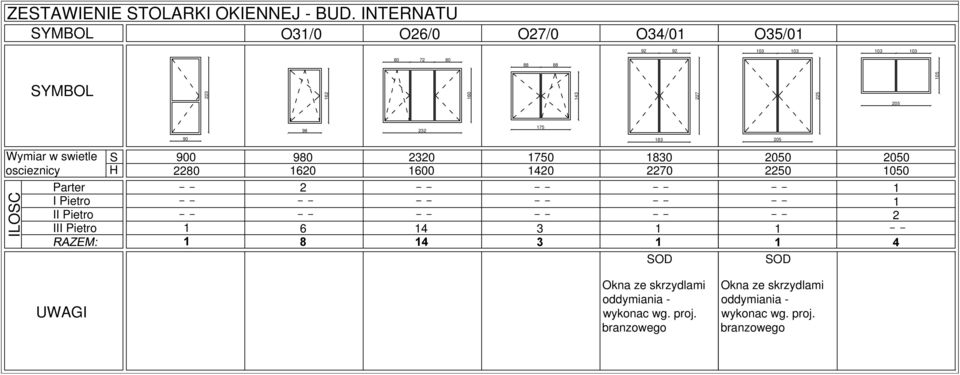

16 ZESTAWIENIE STOLARKI OKIENNEJ - BUD. INTERNATU SYMBOL O31/0 O26/0 O27/0 O34/01 O35/ SYMBOL Wymiar w swietle oscieznicy Parter I Pietro II Pietro III Pietro ILOSC S H SOD SOD UWAGI Okna ze skrzydlami oddymiania - wykonac wg. proj. branzowego Okna ze skrzydlami oddymiania - wykonac wg. proj. branzowego

17 EI EI 30

18 EI 30 BUDYNEK MIESZKALNY 2-KONDYGNACYJNY EI 30 EI 30

19 EI EI 30

20

21 WD 5%
