1 Biuro Projektowe SanitDesign Roman Księżnik Radomsko ul. M. C. Skłodowskiej 29a PROJEKT TECHNICZNY REMONT BUDYNKU GMINNEGO OŚRODKA KULTURY Z SIEDZIBĄ W SILNICY ADRES BUDOWY: Gminny Ośrodek Kultury Dz. nr ewid. 794/1 obręb Silnica INWESTOR: Gmina Żytno Żytno ul. Krótka 4 PROJEKTANT: branża konstr.-budowl. mgr inż. Paweł Ziemba GP.IV.7342/292/92 marzec 2012 r.

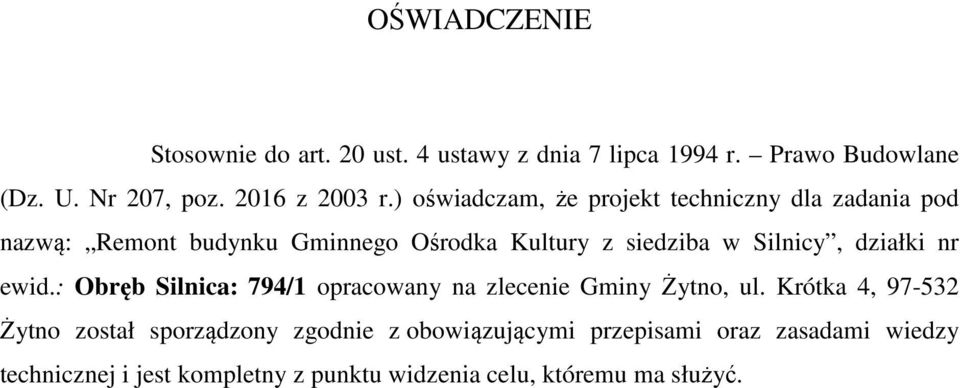

2 OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. Nr 207, poz z 2003 r.) oświadczam, że projekt techniczny dla zadania pod nazwą: Remont budynku Gminnego Ośrodka Kultury z siedziba w Silnicy, działki nr ewid.: Obręb Silnica: 794/1 opracowany na zlecenie Gminy Żytno, ul. Krótka 4, Żytno został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć.

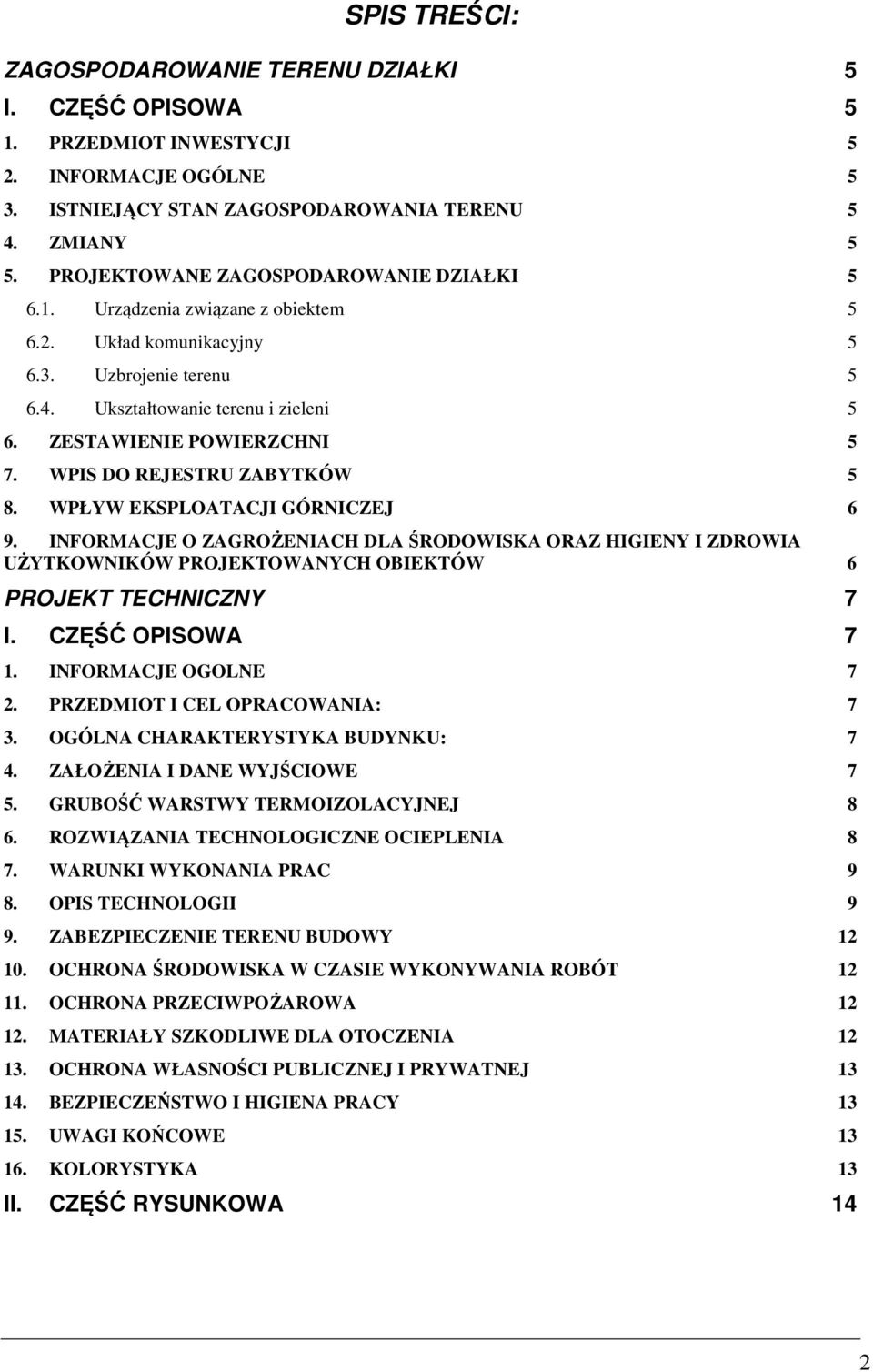

3 SPIS TREŚCI: ZAGOSPODAROWANIE TERENU DZIAŁKI 5 I. CZĘŚĆ OPISOWA 5 1. PRZEDMIOT INWESTYCJI 5 2. INFORMACJE OGÓLNE 5 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU 5 4. ZMIANY 5 5. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI Urządzenia związane z obiektem Układ komunikacyjny Uzbrojenie terenu Ukształtowanie terenu i zieleni 5 6. ZESTAWIENIE POWIERZCHNI 5 7. WPIS DO REJESTRU ZABYTKÓW 5 8. WPŁYW EKSPLOATACJI GÓRNICZEJ 6 9. INFORMACJE O ZAGROŻENIACH DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW 6 PROJEKT TECHNICZNY 7 I. CZĘŚĆ OPISOWA 7 1. INFORMACJE OGOLNE 7 2. PRZEDMIOT I CEL OPRACOWANIA: 7 3. OGÓLNA CHARAKTERYSTYKA BUDYNKU: 7 4. ZAŁOŻENIA I DANE WYJŚCIOWE 7 5. GRUBOŚĆ WARSTWY TERMOIZOLACYJNEJ 8 6. ROZWIĄZANIA TECHNOLOGICZNE OCIEPLENIA 8 7. WARUNKI WYKONANIA PRAC 9 8. OPIS TECHNOLOGII 9 9. ZABEZPIECZENIE TERENU BUDOWY OCHRONA ŚRODOWISKA W CZASIE WYKONYWANIA ROBÓT OCHRONA PRZECIWPOŻAROWA MATERIAŁY SZKODLIWE DLA OTOCZENIA OCHRONA WŁASNOŚCI PUBLICZNEJ I PRYWATNEJ BEZPIECZEŃSTWO I HIGIENA PRACY UWAGI KOŃCOWE KOLORYSTYKA 13 II. CZĘŚĆ RYSUNKOWA 14 2

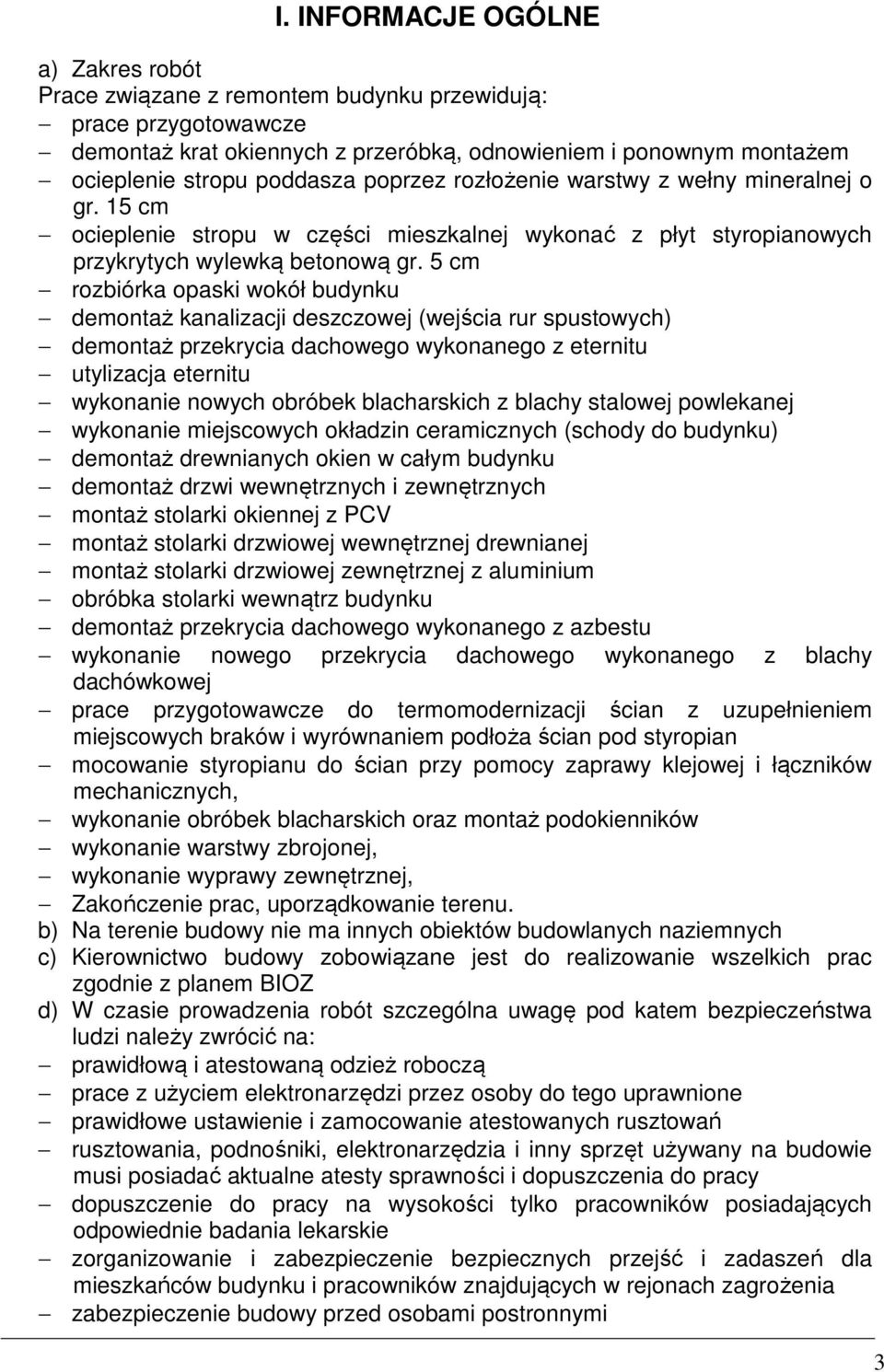

4 I. INFORMACJE OGÓLNE a) Zakres robót Prace związane z remontem budynku przewidują: prace przygotowawcze demontaż krat okiennych z przeróbką, odnowieniem i ponownym montażem ocieplenie stropu poddasza poprzez rozłożenie warstwy z wełny mineralnej o gr. 15 cm ocieplenie stropu w części mieszkalnej wykonać z płyt styropianowych przykrytych wylewką betonową gr. 5 cm rozbiórka opaski wokół budynku demontaż kanalizacji deszczowej (wejścia rur spustowych) demontaż przekrycia dachowego wykonanego z eternitu utylizacja eternitu wykonanie nowych obróbek blacharskich z blachy stalowej powlekanej wykonanie miejscowych okładzin ceramicznych (schody do budynku) demontaż drewnianych okien w całym budynku demontaż drzwi wewnętrznych i zewnętrznych montaż stolarki okiennej z PCV montaż stolarki drzwiowej wewnętrznej drewnianej montaż stolarki drzwiowej zewnętrznej z aluminium obróbka stolarki wewnątrz budynku demontaż przekrycia dachowego wykonanego z azbestu wykonanie nowego przekrycia dachowego wykonanego z blachy dachówkowej prace przygotowawcze do termomodernizacji ścian z uzupełnieniem miejscowych braków i wyrównaniem podłoża ścian pod styropian mocowanie styropianu do ścian przy pomocy zaprawy klejowej i łączników mechanicznych, wykonanie obróbek blacharskich oraz montaż podokienników wykonanie warstwy zbrojonej, wykonanie wyprawy zewnętrznej, Zakończenie prac, uporządkowanie terenu. b) Na terenie budowy nie ma innych obiektów budowlanych naziemnych c) Kierownictwo budowy zobowiązane jest do realizowanie wszelkich prac zgodnie z planem BIOZ d) W czasie prowadzenia robót szczególna uwagę pod katem bezpieczeństwa ludzi należy zwrócić na: prawidłową i atestowaną odzież roboczą prace z użyciem elektronarzędzi przez osoby do tego uprawnione prawidłowe ustawienie i zamocowanie atestowanych rusztowań rusztowania, podnośniki, elektronarzędzia i inny sprzęt używany na budowie musi posiadać aktualne atesty sprawności i dopuszczenia do pracy dopuszczenie do pracy na wysokości tylko pracowników posiadających odpowiednie badania lekarskie zorganizowanie i zabezpieczenie bezpiecznych przejść i zadaszeń dla mieszkańców budynku i pracowników znajdujących w rejonach zagrożenia zabezpieczenie budowy przed osobami postronnymi 3

5 e) Na budowie mogą pracować tylko osoby bezpośrednio przeszkolone pod względem BHP. f) Pracownicy musza być pod stałym nadzorem osoby uprawnionej g) Plac budowy i zabezpieczenia oraz drogi ewakuacji muszą być zorganizowane w taki sposób, aby nie zablokować do budynku dostępu dla wozów straży ogniowej, karetek pogotowia i innych służb miejskich. 4

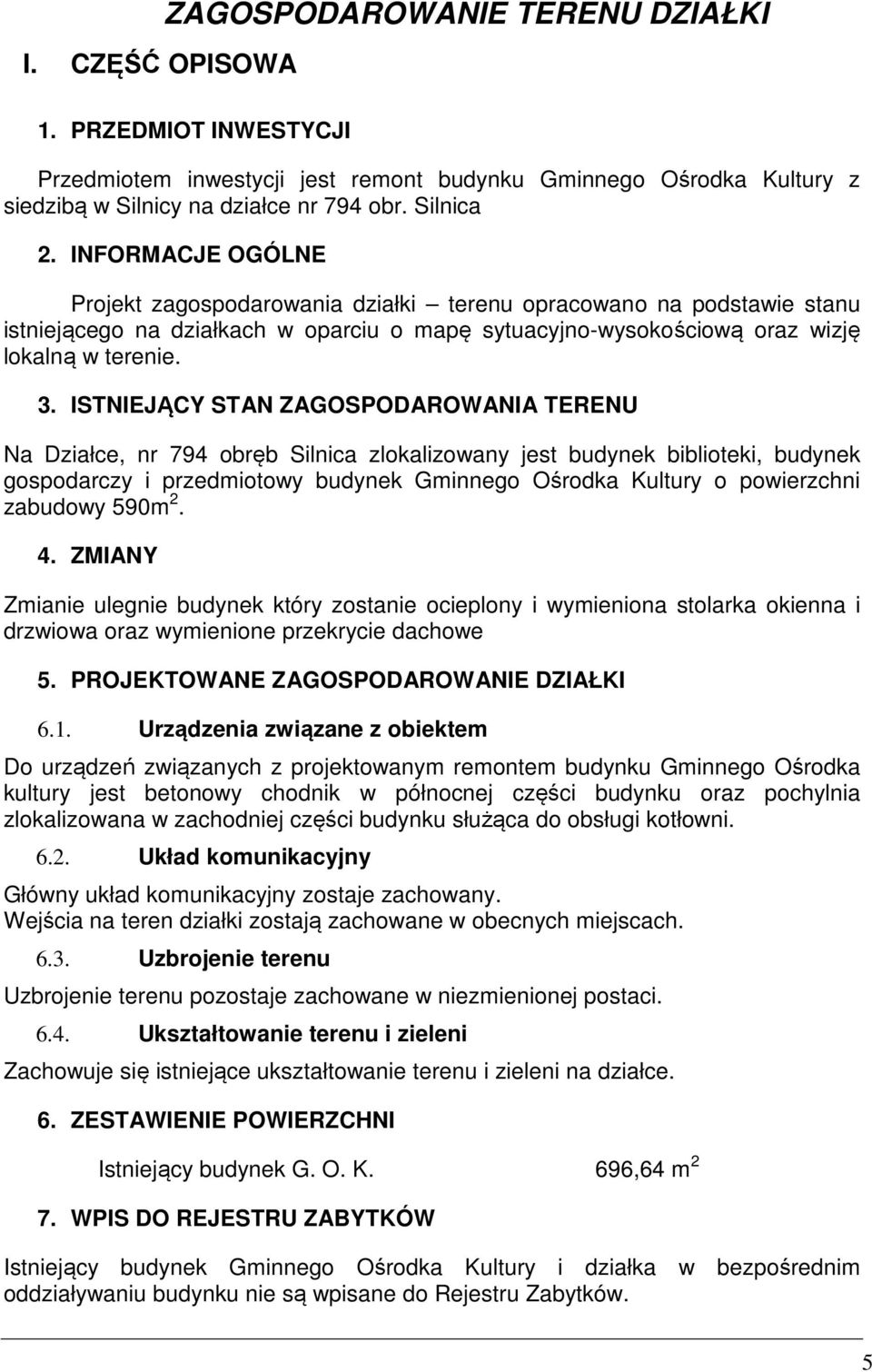

6 I. CZĘŚĆ OPISOWA ZAGOSPODAROWANIE TERENU DZIAŁKI 1. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest remont budynku Gminnego Ośrodka Kultury z siedzibą w Silnicy na działce nr 794 obr. Silnica 2. INFORMACJE OGÓLNE Projekt zagospodarowania działki terenu opracowano na podstawie stanu istniejącego na działkach w oparciu o mapę sytuacyjno-wysokościową oraz wizję lokalną w terenie. 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Na Działce, nr 794 obręb Silnica zlokalizowany jest budynek biblioteki, budynek gospodarczy i przedmiotowy budynek Gminnego Ośrodka Kultury o powierzchni zabudowy 590m ZMIANY Zmianie ulegnie budynek który zostanie ocieplony i wymieniona stolarka okienna i drzwiowa oraz wymienione przekrycie dachowe 5. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI 6.1. Urządzenia związane z obiektem Do urządzeń związanych z projektowanym remontem budynku Gminnego Ośrodka kultury jest betonowy chodnik w północnej części budynku oraz pochylnia zlokalizowana w zachodniej części budynku służąca do obsługi kotłowni Układ komunikacyjny Główny układ komunikacyjny zostaje zachowany. Wejścia na teren działki zostają zachowane w obecnych miejscach Uzbrojenie terenu Uzbrojenie terenu pozostaje zachowane w niezmienionej postaci Ukształtowanie terenu i zieleni Zachowuje się istniejące ukształtowanie terenu i zieleni na działce. 6. ZESTAWIENIE POWIERZCHNI Istniejący budynek G. O. K. 696,64 m 2 7. WPIS DO REJESTRU ZABYTKÓW Istniejący budynek Gminnego Ośrodka Kultury i działka w bezpośrednim oddziaływaniu budynku nie są wpisane do Rejestru Zabytków. 5

7 8. WPŁYW EKSPLOATACJI GÓRNICZEJ Na terenie działki nie występują wpływy eksploatacji górniczej. 9. INFORMACJE O ZAGROŻENIACH DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW Projektowana inwestycja nie będzie wytwarzała gazów, pyłów i płynów niebezpiecznych dla środowiska, nie będzie emitowała uciążliwych dźwięków ani wytwarzała elektromagnetycznych zakłóceń. 6

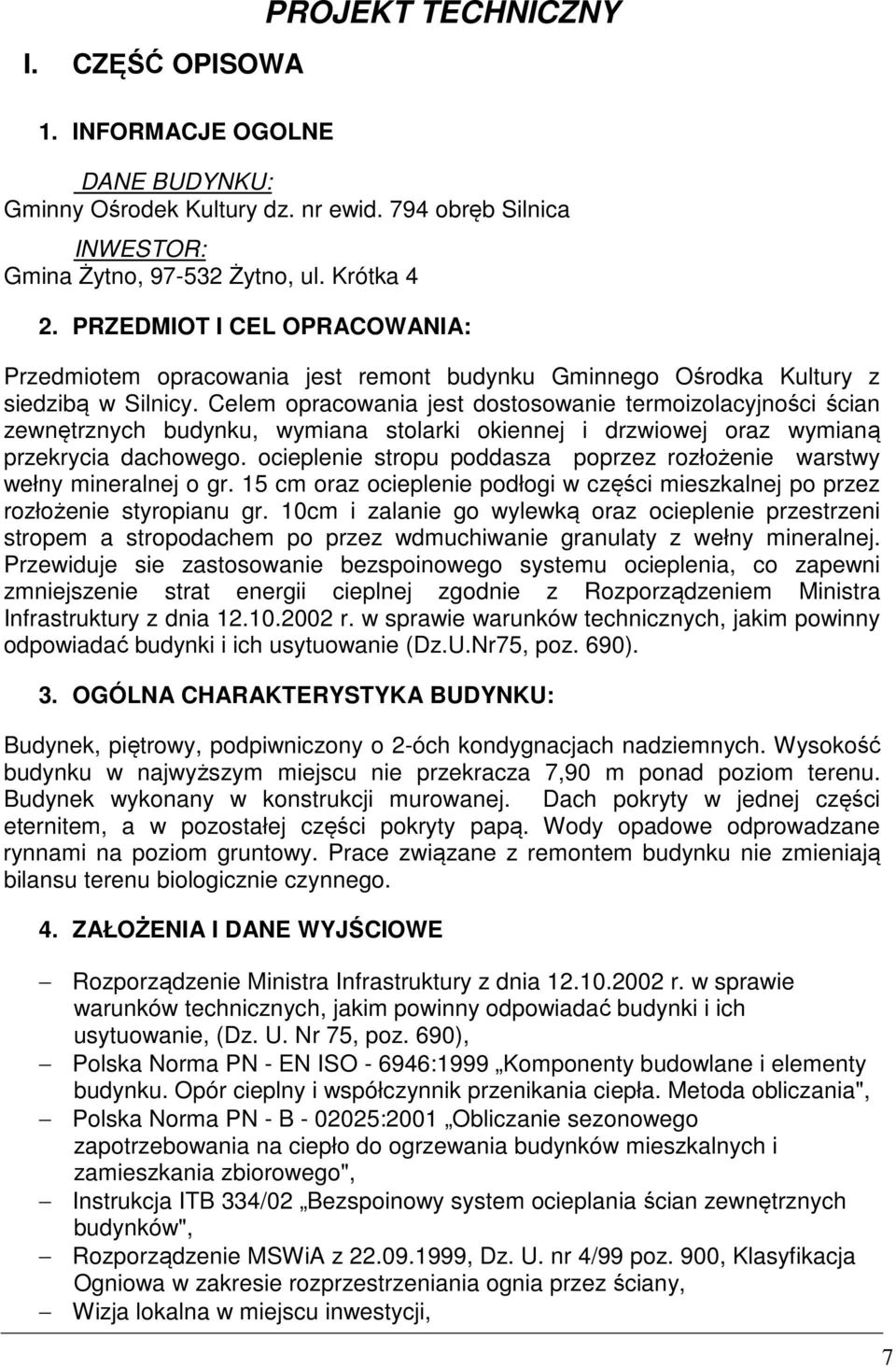

8 I. CZĘŚĆ OPISOWA 1. INFORMACJE OGOLNE PROJEKT TECHNICZNY DANE BUDYNKU: Gminny Ośrodek Kultury dz. nr ewid. 794 obręb Silnica INWESTOR: Gmina Żytno, Żytno, ul. Krótka 4 2. PRZEDMIOT I CEL OPRACOWANIA: Przedmiotem opracowania jest remont budynku Gminnego Ośrodka Kultury z siedzibą w Silnicy. Celem opracowania jest dostosowanie termoizolacyjności ścian zewnętrznych budynku, wymiana stolarki okiennej i drzwiowej oraz wymianą przekrycia dachowego. ocieplenie stropu poddasza poprzez rozłożenie warstwy wełny mineralnej o gr. 15 cm oraz ocieplenie podłogi w części mieszkalnej po przez rozłożenie styropianu gr. 10cm i zalanie go wylewką oraz ocieplenie przestrzeni stropem a stropodachem po przez wdmuchiwanie granulaty z wełny mineralnej. Przewiduje sie zastosowanie bezspoinowego systemu ocieplenia, co zapewni zmniejszenie strat energii cieplnej zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr75, poz. 690). 3. OGÓLNA CHARAKTERYSTYKA BUDYNKU: Budynek, piętrowy, podpiwniczony o 2-óch kondygnacjach nadziemnych. Wysokość budynku w najwyższym miejscu nie przekracza 7,90 m ponad poziom terenu. Budynek wykonany w konstrukcji murowanej. Dach pokryty w jednej części eternitem, a w pozostałej części pokryty papą. Wody opadowe odprowadzane rynnami na poziom gruntowy. Prace związane z remontem budynku nie zmieniają bilansu terenu biologicznie czynnego. 4. ZAŁOŻENIA I DANE WYJŚCIOWE Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, (Dz. U. Nr 75, poz. 690), Polska Norma PN - EN ISO :1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania", Polska Norma PN - B :2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego", Instrukcja ITB 334/02 Bezspoinowy system ocieplania ścian zewnętrznych budynków", Rozporządzenie MSWiA z , Dz. U. nr 4/99 poz. 900, Klasyfikacja Ogniowa w zakresie rozprzestrzeniania ognia przez ściany, Wizja lokalna w miejscu inwestycji, 7

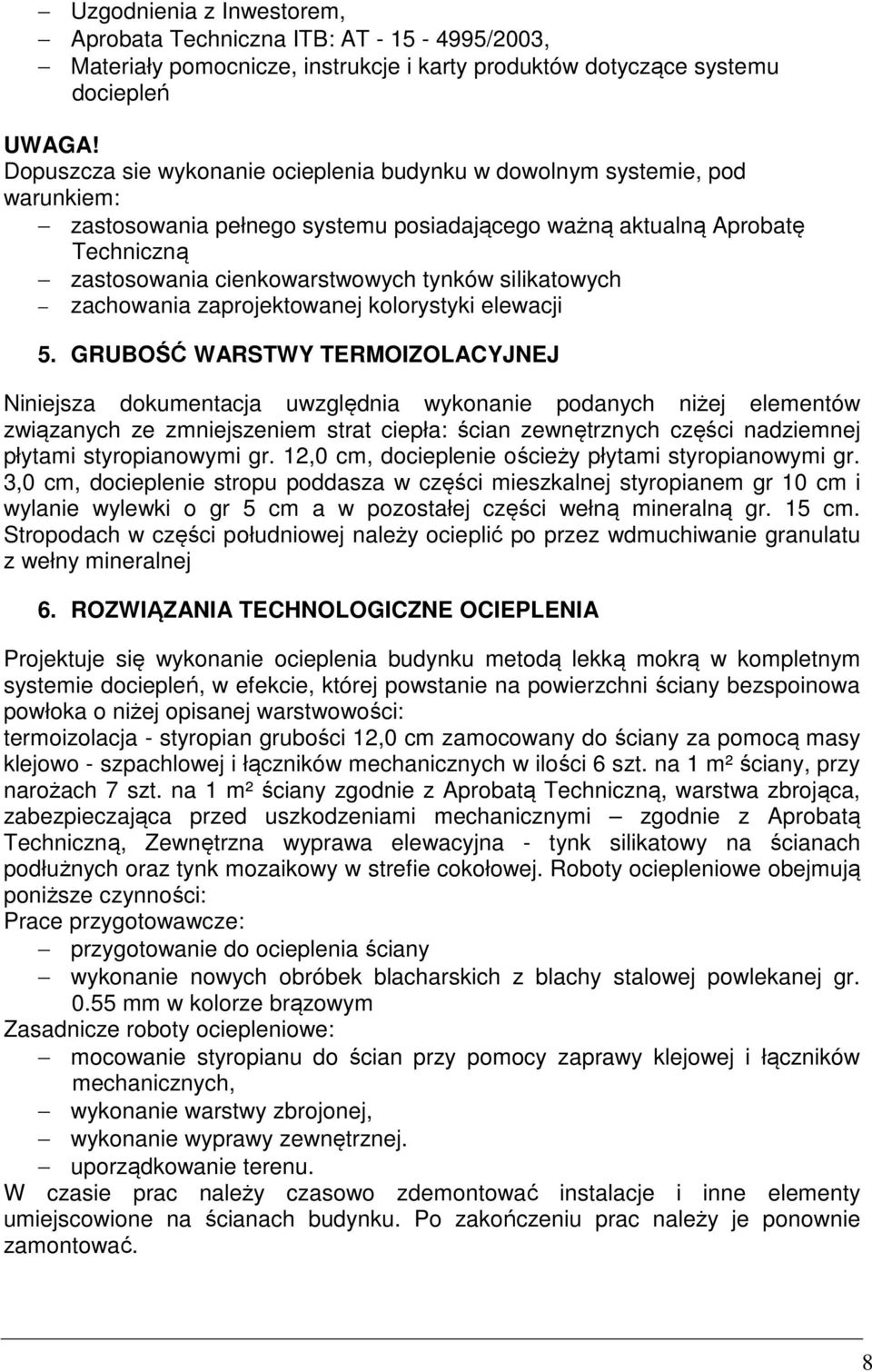

9 Uzgodnienia z Inwestorem, Aprobata Techniczna ITB: AT /2003, Materiały pomocnicze, instrukcje i karty produktów dotyczące systemu dociepleń UWAGA! Dopuszcza sie wykonanie ocieplenia budynku w dowolnym systemie, pod warunkiem: zastosowania pełnego systemu posiadającego ważną aktualną Aprobatę Techniczną zastosowania cienkowarstwowych tynków silikatowych zachowania zaprojektowanej kolorystyki elewacji 5. GRUBOŚĆ WARSTWY TERMOIZOLACYJNEJ Niniejsza dokumentacja uwzględnia wykonanie podanych niżej elementów związanych ze zmniejszeniem strat ciepła: ścian zewnętrznych części nadziemnej płytami styropianowymi gr. 12,0 cm, docieplenie ościeży płytami styropianowymi gr. 3,0 cm, docieplenie stropu poddasza w części mieszkalnej styropianem gr 10 cm i wylanie wylewki o gr 5 cm a w pozostałej części wełną mineralną gr. 15 cm. Stropodach w części południowej należy ocieplić po przez wdmuchiwanie granulatu z wełny mineralnej 6. ROZWIĄZANIA TECHNOLOGICZNE OCIEPLENIA Projektuje się wykonanie ocieplenia budynku metodą lekką mokrą w kompletnym systemie dociepleń, w efekcie, której powstanie na powierzchni ściany bezspoinowa powłoka o niżej opisanej warstwowości: termoizolacja - styropian grubości 12,0 cm zamocowany do ściany za pomocą masy klejowo - szpachlowej i łączników mechanicznych w ilości 6 szt. na 1 m² ściany, przy narożach 7 szt. na 1 m² ściany zgodnie z Aprobatą Techniczną, warstwa zbrojąca, zabezpieczająca przed uszkodzeniami mechanicznymi zgodnie z Aprobatą Techniczną, Zewnętrzna wyprawa elewacyjna - tynk silikatowy na ścianach podłużnych oraz tynk mozaikowy w strefie cokołowej. Roboty ociepleniowe obejmują poniższe czynności: Prace przygotowawcze: przygotowanie do ocieplenia ściany wykonanie nowych obróbek blacharskich z blachy stalowej powlekanej gr mm w kolorze brązowym Zasadnicze roboty ociepleniowe: mocowanie styropianu do ścian przy pomocy zaprawy klejowej i łączników mechanicznych, wykonanie warstwy zbrojonej, wykonanie wyprawy zewnętrznej. uporządkowanie terenu. W czasie prac należy czasowo zdemontować instalacje i inne elementy umiejscowione na ścianach budynku. Po zakończeniu prac należy je ponownie zamontować. 8

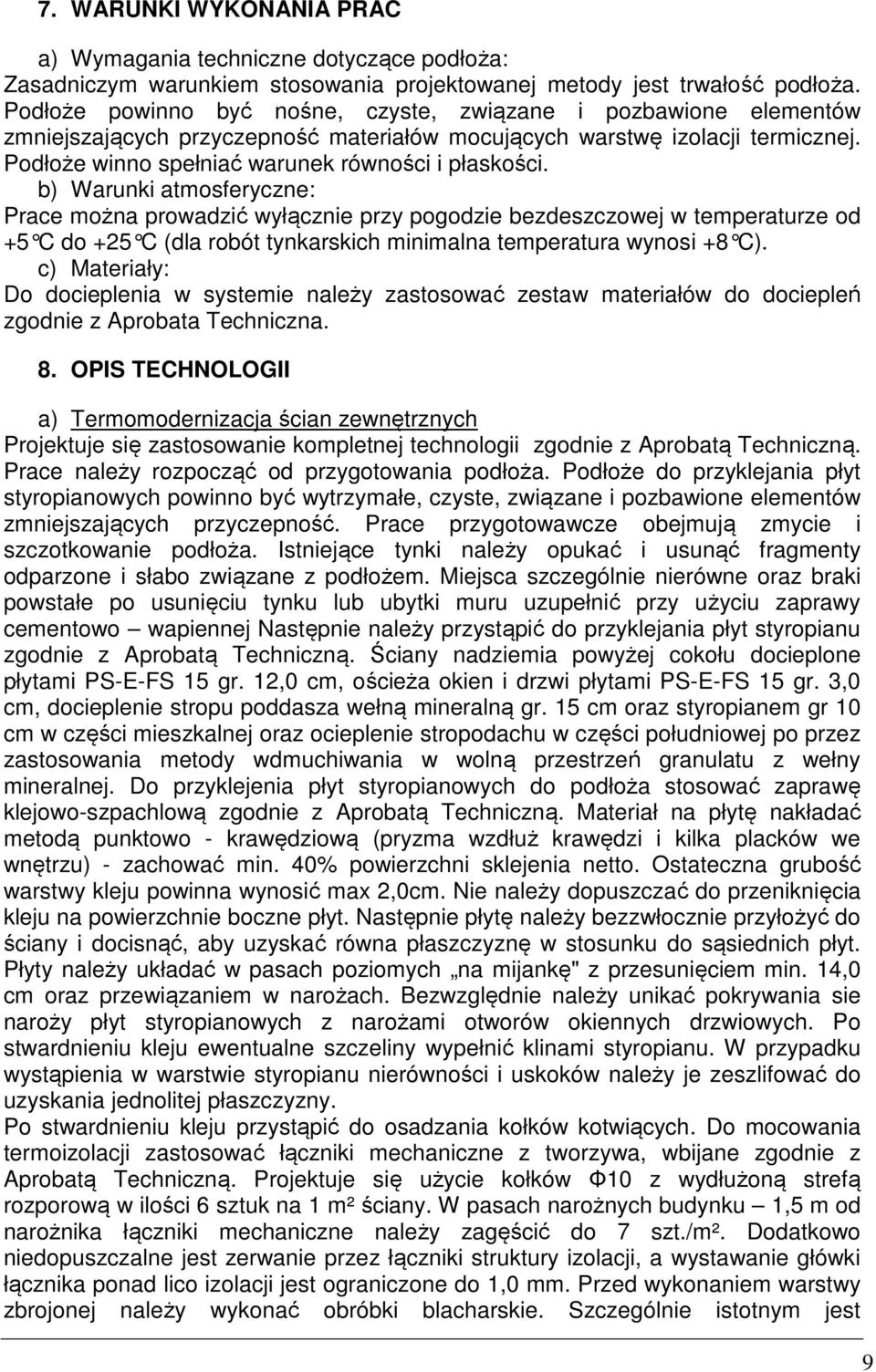

10 7. WARUNKI WYKONANIA PRAC a) Wymagania techniczne dotyczące podłoża: Zasadniczym warunkiem stosowania projektowanej metody jest trwałość podłoża. Podłoże powinno być nośne, czyste, związane i pozbawione elementów zmniejszających przyczepność materiałów mocujących warstwę izolacji termicznej. Podłoże winno spełniać warunek równości i płaskości. b) Warunki atmosferyczne: Prace można prowadzić wyłącznie przy pogodzie bezdeszczowej w temperaturze od +5 C do +25 C (dla robót tynkarskich minimalna temp eratura wynosi +8 C). c) Materiały: Do docieplenia w systemie należy zastosować zestaw materiałów do dociepleń zgodnie z Aprobata Techniczna. 8. OPIS TECHNOLOGII a) Termomodernizacja ścian zewnętrznych Projektuje się zastosowanie kompletnej technologii zgodnie z Aprobatą Techniczną. Prace należy rozpocząć od przygotowania podłoża. Podłoże do przyklejania płyt styropianowych powinno być wytrzymałe, czyste, związane i pozbawione elementów zmniejszających przyczepność. Prace przygotowawcze obejmują zmycie i szczotkowanie podłoża. Istniejące tynki należy opukać i usunąć fragmenty odparzone i słabo związane z podłożem. Miejsca szczególnie nierówne oraz braki powstałe po usunięciu tynku lub ubytki muru uzupełnić przy użyciu zaprawy cementowo wapiennej Następnie należy przystąpić do przyklejania płyt styropianu zgodnie z Aprobatą Techniczną. Ściany nadziemia powyżej cokołu docieplone płytami PS-E-FS 15 gr. 12,0 cm, ościeża okien i drzwi płytami PS-E-FS 15 gr. 3,0 cm, docieplenie stropu poddasza wełną mineralną gr. 15 cm oraz styropianem gr 10 cm w części mieszkalnej oraz ocieplenie stropodachu w części południowej po przez zastosowania metody wdmuchiwania w wolną przestrzeń granulatu z wełny mineralnej. Do przyklejenia płyt styropianowych do podłoża stosować zaprawę klejowo-szpachlową zgodnie z Aprobatą Techniczną. Materiał na płytę nakładać metodą punktowo - krawędziową (pryzma wzdłuż krawędzi i kilka placków we wnętrzu) - zachować min. 40% powierzchni sklejenia netto. Ostateczna grubość warstwy kleju powinna wynosić max 2,0cm. Nie należy dopuszczać do przeniknięcia kleju na powierzchnie boczne płyt. Następnie płytę należy bezzwłocznie przyłożyć do ściany i docisnąć, aby uzyskać równa płaszczyznę w stosunku do sąsiednich płyt. Płyty należy układać w pasach poziomych na mijankę" z przesunięciem min. 14,0 cm oraz przewiązaniem w narożach. Bezwzględnie należy unikać pokrywania sie naroży płyt styropianowych z narożami otworów okiennych drzwiowych. Po stwardnieniu kleju ewentualne szczeliny wypełnić klinami styropianu. W przypadku wystąpienia w warstwie styropianu nierówności i uskoków należy je zeszlifować do uzyskania jednolitej płaszczyzny. Po stwardnieniu kleju przystąpić do osadzania kołków kotwiących. Do mocowania termoizolacji zastosować łączniki mechaniczne z tworzywa, wbijane zgodnie z Aprobatą Techniczną. Projektuje się użycie kołków Φ10 z wydłużoną strefą rozporową w ilości 6 sztuk na 1 m² ściany. W pasach narożnych budynku 1,5 m od narożnika łączniki mechaniczne należy zagęścić do 7 szt./m². Dodatkowo niedopuszczalne jest zerwanie przez łączniki struktury izolacji, a wystawanie główki łącznika ponad lico izolacji jest ograniczone do 1,0 mm. Przed wykonaniem warstwy zbrojonej należy wykonać obróbki blacharskie. Szczególnie istotnym jest 9

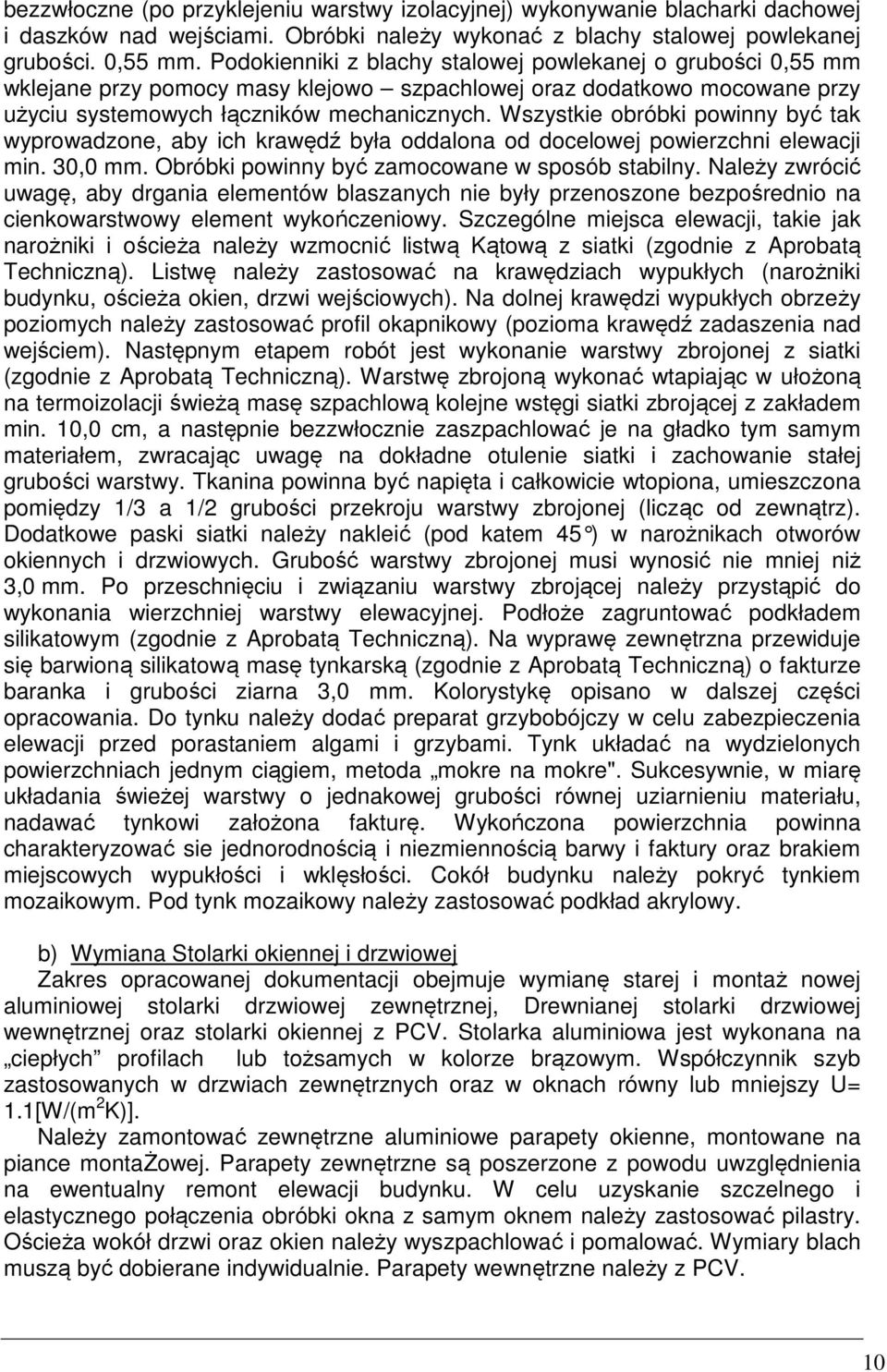

11 bezzwłoczne (po przyklejeniu warstwy izolacyjnej) wykonywanie blacharki dachowej i daszków nad wejściami. Obróbki należy wykonać z blachy stalowej powlekanej grubości. 0,55 mm. Podokienniki z blachy stalowej powlekanej o grubości 0,55 mm wklejane przy pomocy masy klejowo szpachlowej oraz dodatkowo mocowane przy użyciu systemowych łączników mechanicznych. Wszystkie obróbki powinny być tak wyprowadzone, aby ich krawędź była oddalona od docelowej powierzchni elewacji min. 30,0 mm. Obróbki powinny być zamocowane w sposób stabilny. Należy zwrócić uwagę, aby drgania elementów blaszanych nie były przenoszone bezpośrednio na cienkowarstwowy element wykończeniowy. Szczególne miejsca elewacji, takie jak narożniki i ościeża należy wzmocnić listwą Kątową z siatki (zgodnie z Aprobatą Techniczną). Listwę należy zastosować na krawędziach wypukłych (narożniki budynku, ościeża okien, drzwi wejściowych). Na dolnej krawędzi wypukłych obrzeży poziomych należy zastosować profil okapnikowy (pozioma krawędź zadaszenia nad wejściem). Następnym etapem robót jest wykonanie warstwy zbrojonej z siatki (zgodnie z Aprobatą Techniczną). Warstwę zbrojoną wykonać wtapiając w ułożoną na termoizolacji świeżą masę szpachlową kolejne wstęgi siatki zbrojącej z zakładem min. 10,0 cm, a następnie bezzwłocznie zaszpachlować je na gładko tym samym materiałem, zwracając uwagę na dokładne otulenie siatki i zachowanie stałej grubości warstwy. Tkanina powinna być napięta i całkowicie wtopiona, umieszczona pomiędzy 1/3 a 1/2 grubości przekroju warstwy zbrojonej (licząc od zewnątrz). Dodatkowe paski siatki należy nakleić (pod katem 45 ) w narożnikach otworów okiennych i drzwiowych. Grubość warstwy zbrojonej musi wynosić nie mniej niż 3,0 mm. Po przeschnięciu i związaniu warstwy zbrojącej należy przystąpić do wykonania wierzchniej warstwy elewacyjnej. Podłoże zagruntować podkładem silikatowym (zgodnie z Aprobatą Techniczną). Na wyprawę zewnętrzna przewiduje się barwioną silikatową masę tynkarską (zgodnie z Aprobatą Techniczną) o fakturze baranka i grubości ziarna 3,0 mm. Kolorystykę opisano w dalszej części opracowania. Do tynku należy dodać preparat grzybobójczy w celu zabezpieczenia elewacji przed porastaniem algami i grzybami. Tynk układać na wydzielonych powierzchniach jednym ciągiem, metoda mokre na mokre". Sukcesywnie, w miarę układania świeżej warstwy o jednakowej grubości równej uziarnieniu materiału, nadawać tynkowi założona fakturę. Wykończona powierzchnia powinna charakteryzować sie jednorodnością i niezmiennością barwy i faktury oraz brakiem miejscowych wypukłości i wklęsłości. Cokół budynku należy pokryć tynkiem mozaikowym. Pod tynk mozaikowy należy zastosować podkład akrylowy. b) Wymiana Stolarki okiennej i drzwiowej Zakres opracowanej dokumentacji obejmuje wymianę starej i montaż nowej aluminiowej stolarki drzwiowej zewnętrznej, Drewnianej stolarki drzwiowej wewnętrznej oraz stolarki okiennej z PCV. Stolarka aluminiowa jest wykonana na ciepłych profilach lub tożsamych w kolorze brązowym. Współczynnik szyb zastosowanych w drzwiach zewnętrznych oraz w oknach równy lub mniejszy U= 1.1[W/(m 2 K)]. Należy zamontować zewnętrzne aluminiowe parapety okienne, montowane na piance montażowej. Parapety zewnętrzne są poszerzone z powodu uwzględnienia na ewentualny remont elewacji budynku. W celu uzyskanie szczelnego i elastycznego połączenia obróbki okna z samym oknem należy zastosować pilastry. Ościeża wokół drzwi oraz okien należy wyszpachlować i pomalować. Wymiary blach muszą być dobierane indywidualnie. Parapety wewnętrzne należy z PCV. 10

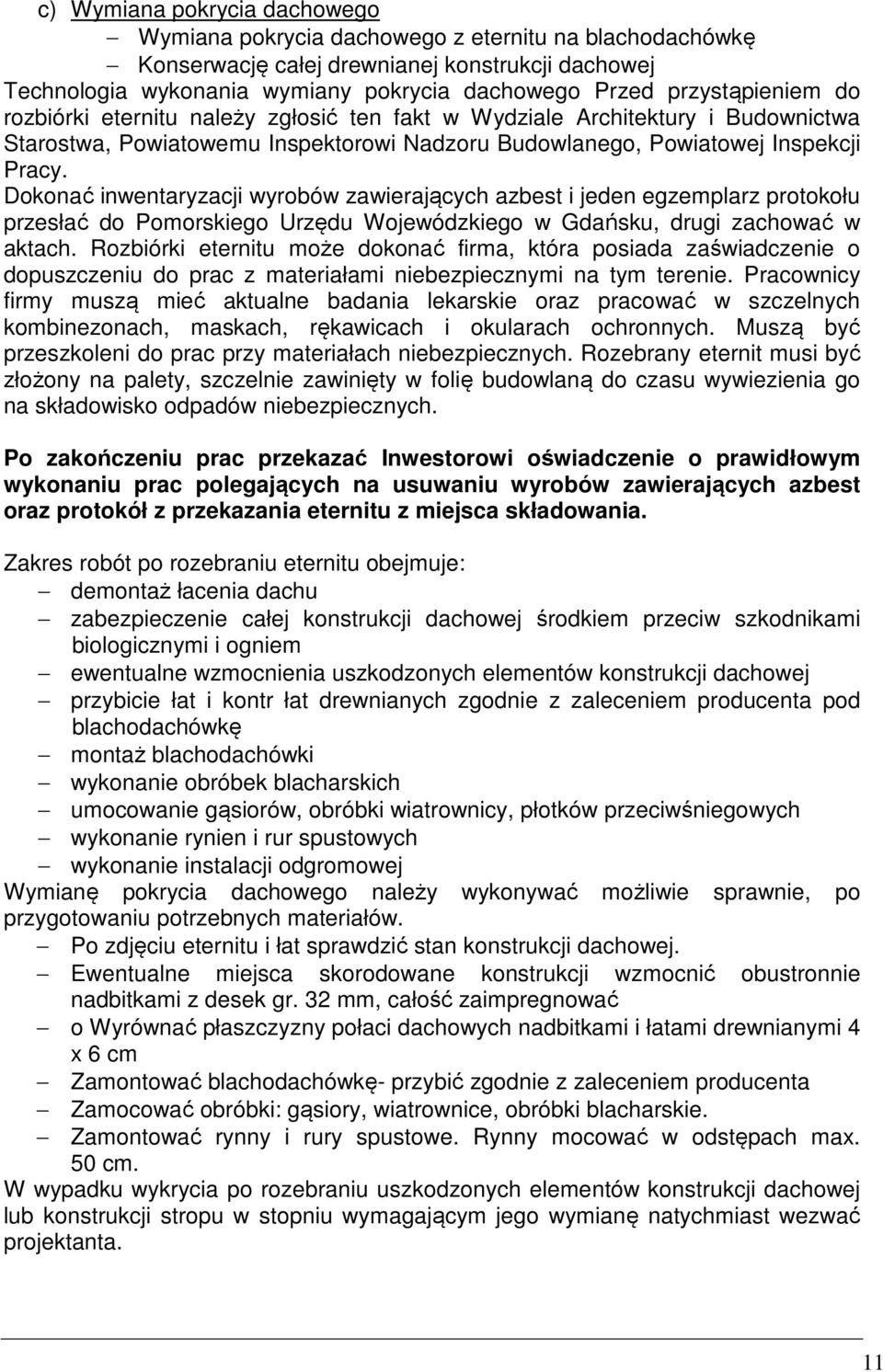

12 c) Wymiana pokrycia dachowego Wymiana pokrycia dachowego z eternitu na blachodachówkę Konserwację całej drewnianej konstrukcji dachowej Technologia wykonania wymiany pokrycia dachowego Przed przystąpieniem do rozbiórki eternitu należy zgłosić ten fakt w Wydziale Architektury i Budownictwa Starostwa, Powiatowemu Inspektorowi Nadzoru Budowlanego, Powiatowej Inspekcji Pracy. Dokonać inwentaryzacji wyrobów zawierających azbest i jeden egzemplarz protokołu przesłać do Pomorskiego Urzędu Wojewódzkiego w Gdańsku, drugi zachować w aktach. Rozbiórki eternitu może dokonać firma, która posiada zaświadczenie o dopuszczeniu do prac z materiałami niebezpiecznymi na tym terenie. Pracownicy firmy muszą mieć aktualne badania lekarskie oraz pracować w szczelnych kombinezonach, maskach, rękawicach i okularach ochronnych. Muszą być przeszkoleni do prac przy materiałach niebezpiecznych. Rozebrany eternit musi być złożony na palety, szczelnie zawinięty w folię budowlaną do czasu wywiezienia go na składowisko odpadów niebezpiecznych. Po zakończeniu prac przekazać Inwestorowi oświadczenie o prawidłowym wykonaniu prac polegających na usuwaniu wyrobów zawierających azbest oraz protokół z przekazania eternitu z miejsca składowania. Zakres robót po rozebraniu eternitu obejmuje: demontaż łacenia dachu zabezpieczenie całej konstrukcji dachowej środkiem przeciw szkodnikami biologicznymi i ogniem ewentualne wzmocnienia uszkodzonych elementów konstrukcji dachowej przybicie łat i kontr łat drewnianych zgodnie z zaleceniem producenta pod blachodachówkę montaż blachodachówki wykonanie obróbek blacharskich umocowanie gąsiorów, obróbki wiatrownicy, płotków przeciwśniegowych wykonanie rynien i rur spustowych wykonanie instalacji odgromowej Wymianę pokrycia dachowego należy wykonywać możliwie sprawnie, po przygotowaniu potrzebnych materiałów. Po zdjęciu eternitu i łat sprawdzić stan konstrukcji dachowej. Ewentualne miejsca skorodowane konstrukcji wzmocnić obustronnie nadbitkami z desek gr. 32 mm, całość zaimpregnować o Wyrównać płaszczyzny połaci dachowych nadbitkami i łatami drewnianymi 4 x 6 cm Zamontować blachodachówkę- przybić zgodnie z zaleceniem producenta Zamocować obróbki: gąsiory, wiatrownice, obróbki blacharskie. Zamontować rynny i rury spustowe. Rynny mocować w odstępach max. 50 cm. W wypadku wykrycia po rozebraniu uszkodzonych elementów konstrukcji dachowej lub konstrukcji stropu w stopniu wymagającym jego wymianę natychmiast wezwać projektanta. 11

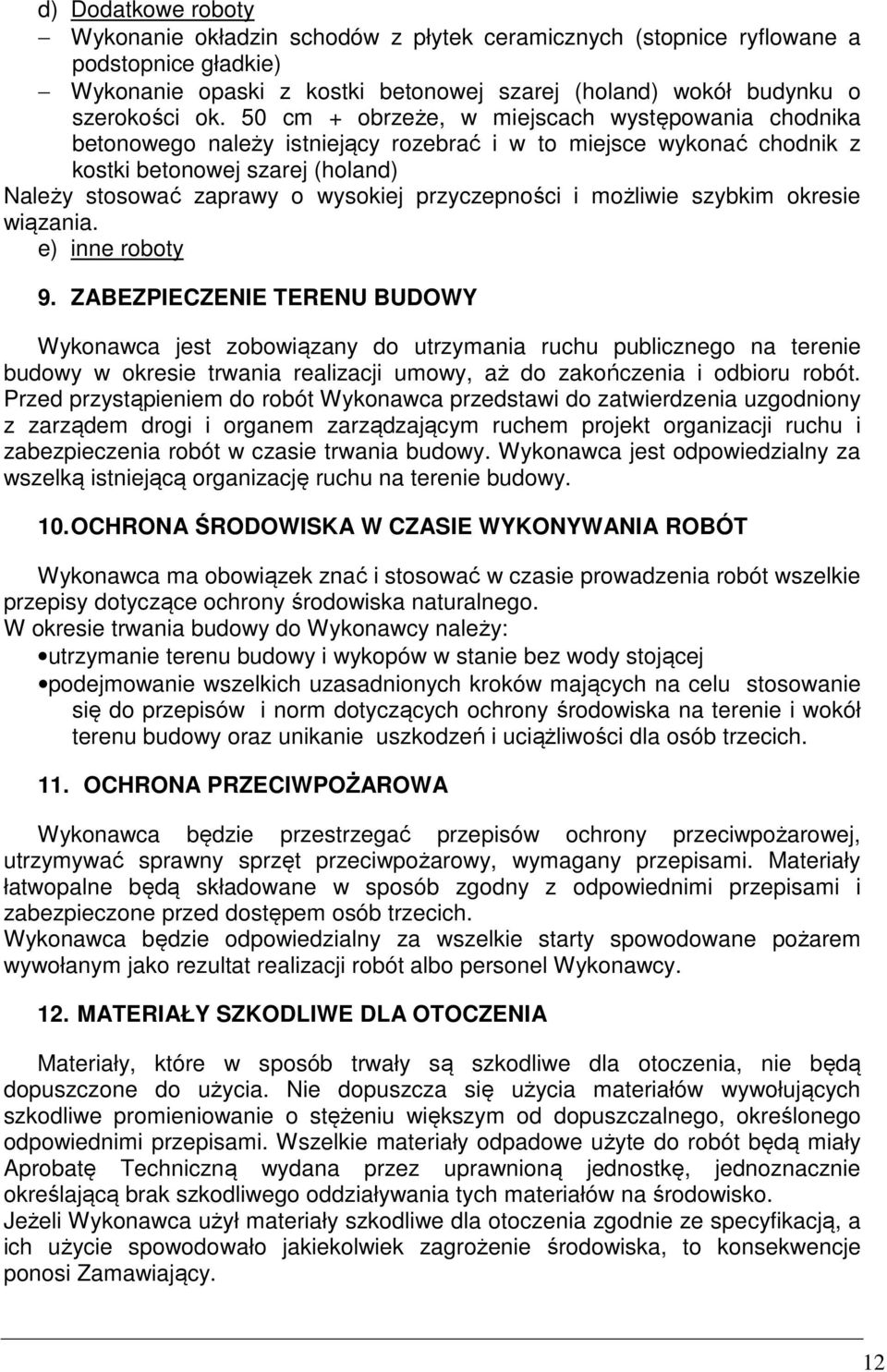

13 d) Dodatkowe roboty Wykonanie okładzin schodów z płytek ceramicznych (stopnice ryflowane a podstopnice gładkie) Wykonanie opaski z kostki betonowej szarej (holand) wokół budynku o szerokości ok. 50 cm + obrzeże, w miejscach występowania chodnika betonowego należy istniejący rozebrać i w to miejsce wykonać chodnik z kostki betonowej szarej (holand) Należy stosować zaprawy o wysokiej przyczepności i możliwie szybkim okresie wiązania. e) inne roboty 9. ZABEZPIECZENIE TERENU BUDOWY Wykonawca jest zobowiązany do utrzymania ruchu publicznego na terenie budowy w okresie trwania realizacji umowy, aż do zakończenia i odbioru robót. Przed przystąpieniem do robót Wykonawca przedstawi do zatwierdzenia uzgodniony z zarządem drogi i organem zarządzającym ruchem projekt organizacji ruchu i zabezpieczenia robót w czasie trwania budowy. Wykonawca jest odpowiedzialny za wszelką istniejącą organizację ruchu na terenie budowy. 10. OCHRONA ŚRODOWISKA W CZASIE WYKONYWANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy do Wykonawcy należy: utrzymanie terenu budowy i wykopów w stanie bez wody stojącej podejmowanie wszelkich uzasadnionych kroków mających na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz unikanie uszkodzeń i uciążliwości dla osób trzecich. 11. OCHRONA PRZECIWPOŻAROWA Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej, utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przepisami. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie starty spowodowane pożarem wywołanym jako rezultat realizacji robót albo personel Wykonawcy. 12. MATERIAŁY SZKODLIWE DLA OTOCZENIA Materiały, które w sposób trwały są szkodliwe dla otoczenia, nie będą dopuszczone do użycia. Nie dopuszcza się użycia materiałów wywołujących szkodliwe promieniowanie o stężeniu większym od dopuszczalnego, określonego odpowiednimi przepisami. Wszelkie materiały odpadowe użyte do robót będą miały Aprobatę Techniczną wydana przez uprawnioną jednostkę, jednoznacznie określającą brak szkodliwego oddziaływania tych materiałów na środowisko. Jeżeli Wykonawca użył materiały szkodliwe dla otoczenia zgodnie ze specyfikacją, a ich użycie spowodowało jakiekolwiek zagrożenie środowiska, to konsekwencje ponosi Zamawiający. 12

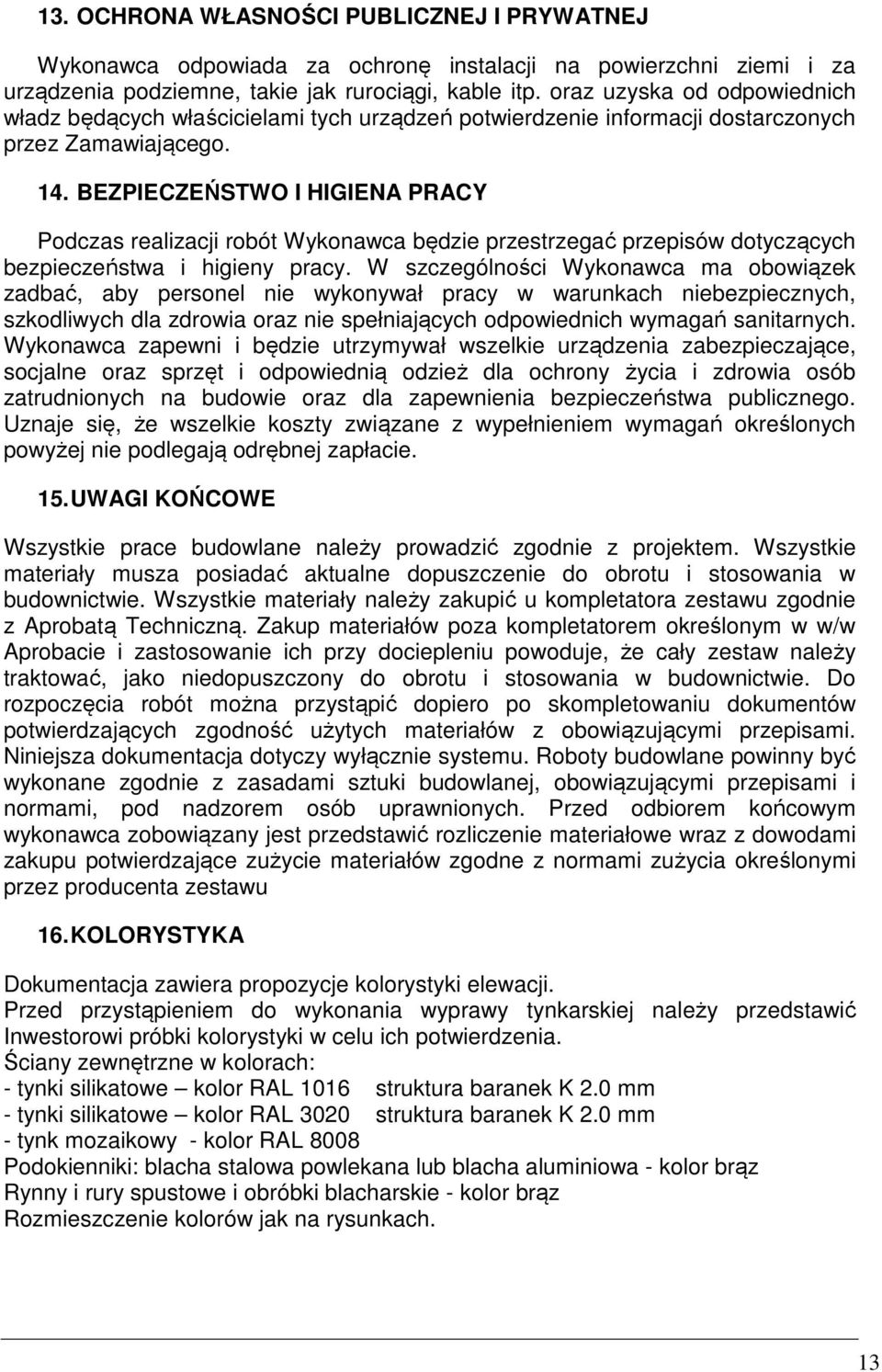

14 13. OCHRONA WŁASNOŚCI PUBLICZNEJ I PRYWATNEJ Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. oraz uzyska od odpowiednich władz będących właścicielami tych urządzeń potwierdzenie informacji dostarczonych przez Zamawiającego. 14. BEZPIECZEŃSTWO I HIGIENA PRACY Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie. 15. UWAGI KOŃCOWE Wszystkie prace budowlane należy prowadzić zgodnie z projektem. Wszystkie materiały musza posiadać aktualne dopuszczenie do obrotu i stosowania w budownictwie. Wszystkie materiały należy zakupić u kompletatora zestawu zgodnie z Aprobatą Techniczną. Zakup materiałów poza kompletatorem określonym w w/w Aprobacie i zastosowanie ich przy dociepleniu powoduje, że cały zestaw należy traktować, jako niedopuszczony do obrotu i stosowania w budownictwie. Do rozpoczęcia robót można przystąpić dopiero po skompletowaniu dokumentów potwierdzających zgodność użytych materiałów z obowiązującymi przepisami. Niniejsza dokumentacja dotyczy wyłącznie systemu. Roboty budowlane powinny być wykonane zgodnie z zasadami sztuki budowlanej, obowiązującymi przepisami i normami, pod nadzorem osób uprawnionych. Przed odbiorem końcowym wykonawca zobowiązany jest przedstawić rozliczenie materiałowe wraz z dowodami zakupu potwierdzające zużycie materiałów zgodne z normami zużycia określonymi przez producenta zestawu 16. KOLORYSTYKA Dokumentacja zawiera propozycje kolorystyki elewacji. Przed przystąpieniem do wykonania wyprawy tynkarskiej należy przedstawić Inwestorowi próbki kolorystyki w celu ich potwierdzenia. Ściany zewnętrzne w kolorach: - tynki silikatowe kolor RAL 1016 struktura baranek K 2.0 mm - tynki silikatowe kolor RAL 3020 struktura baranek K 2.0 mm - tynk mozaikowy - kolor RAL 8008 Podokienniki: blacha stalowa powlekana lub blacha aluminiowa - kolor brąz Rynny i rury spustowe i obróbki blacharskie - kolor brąz Rozmieszczenie kolorów jak na rysunkach. 13

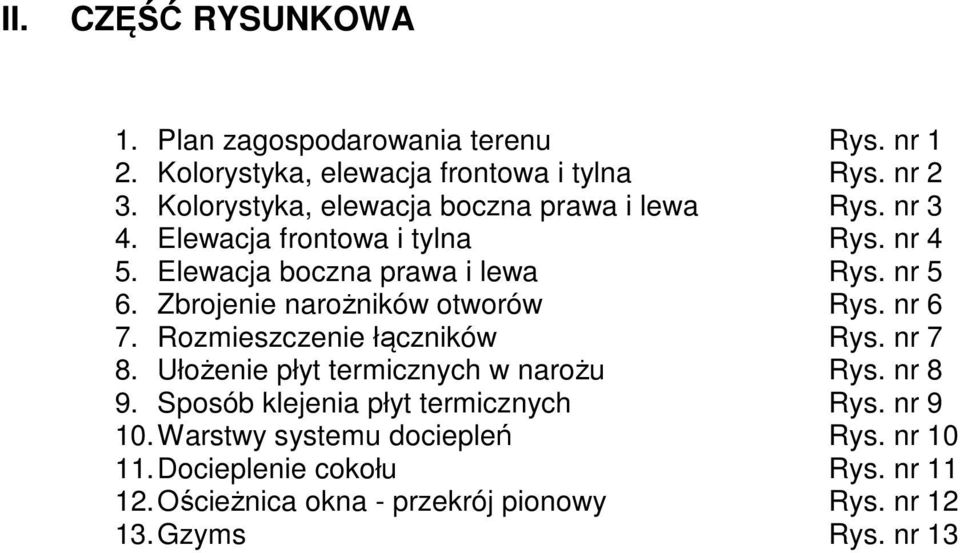

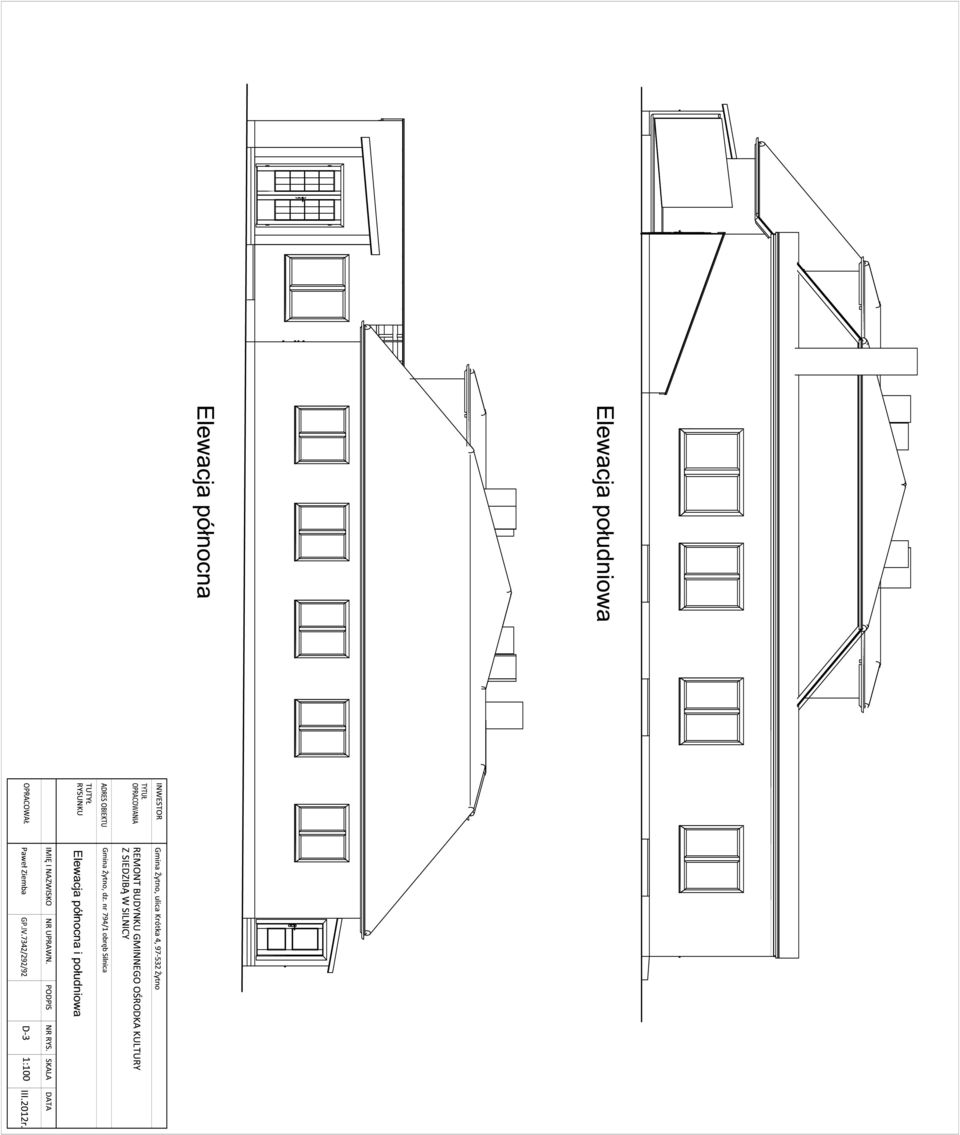

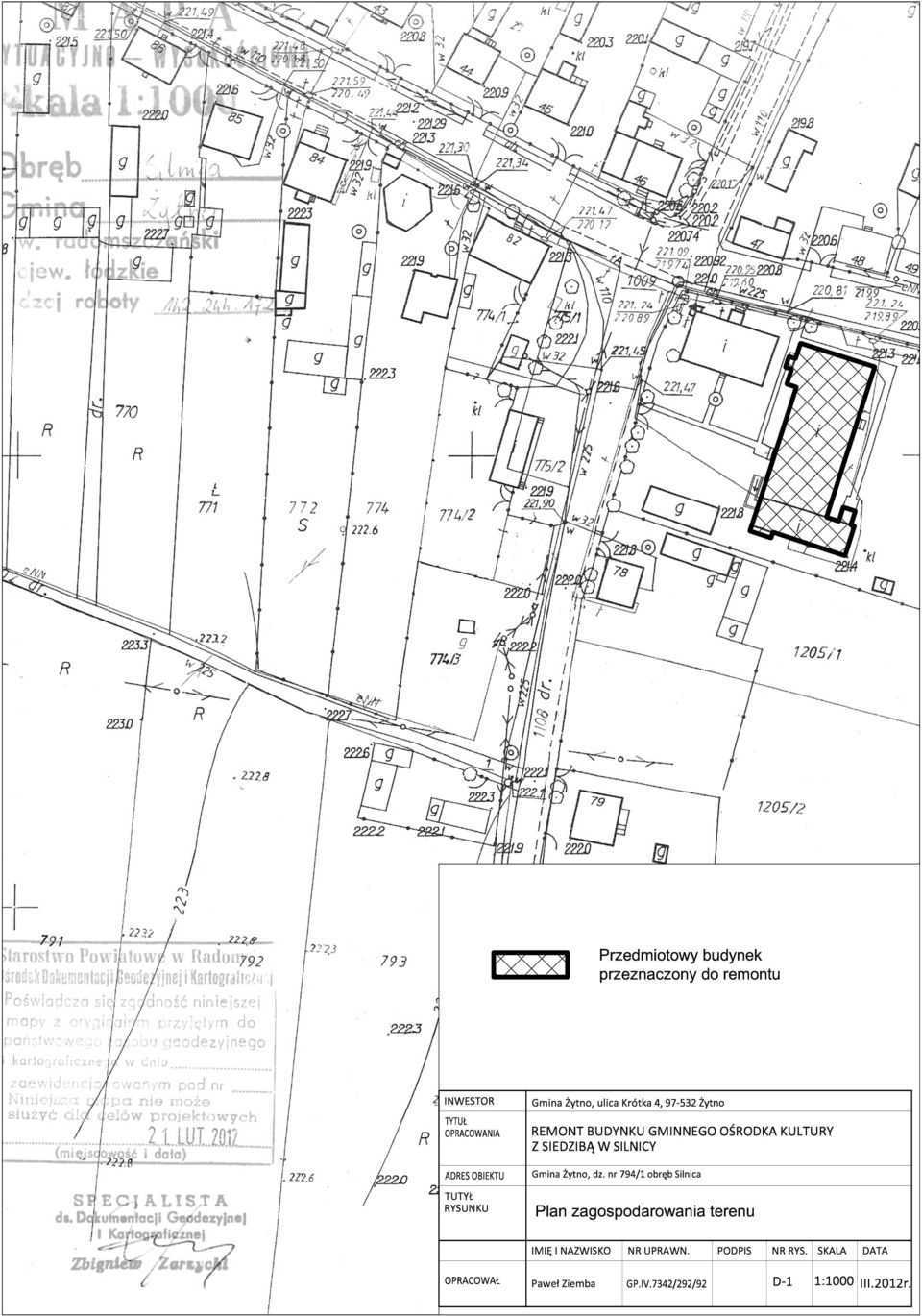

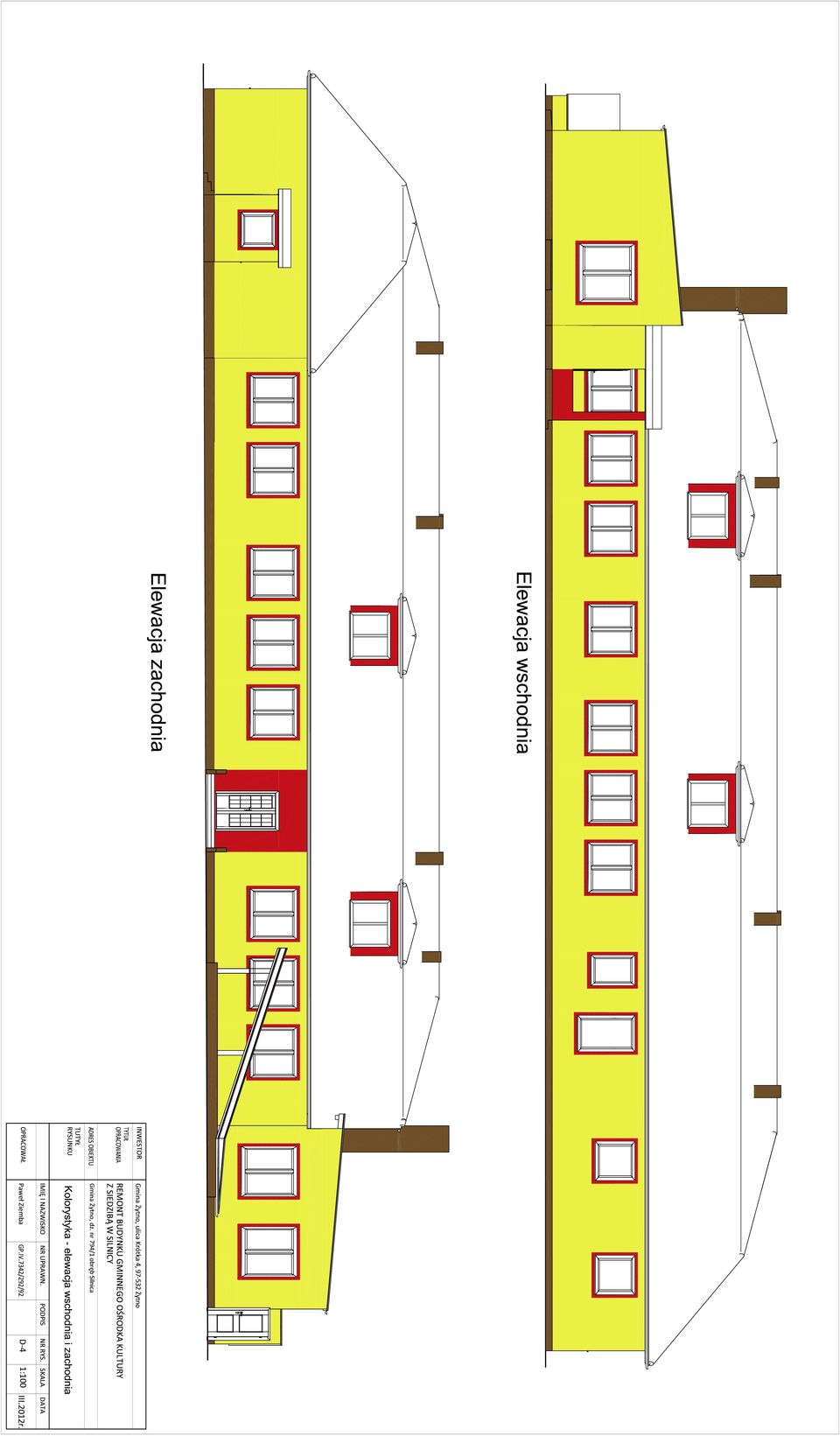

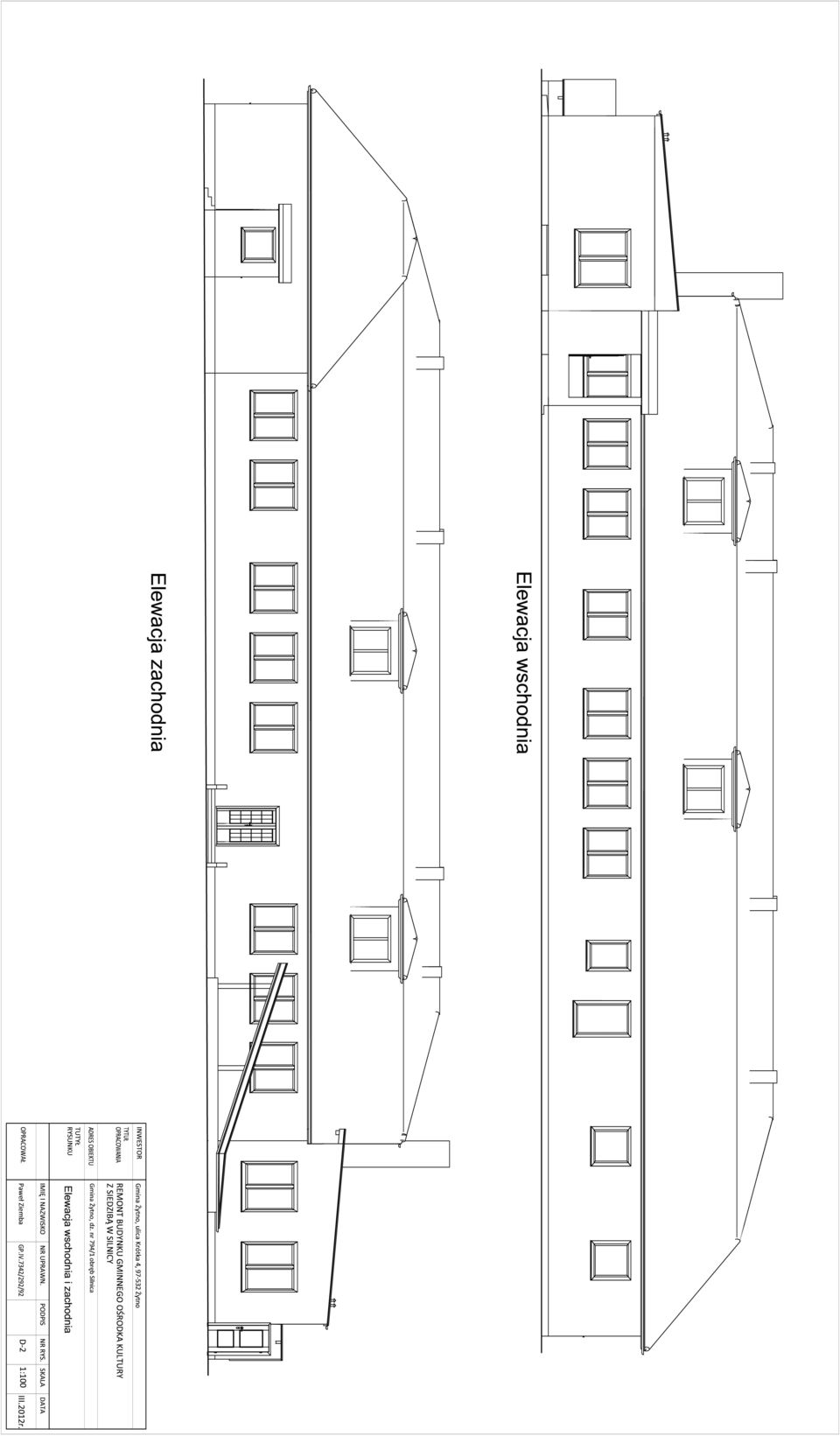

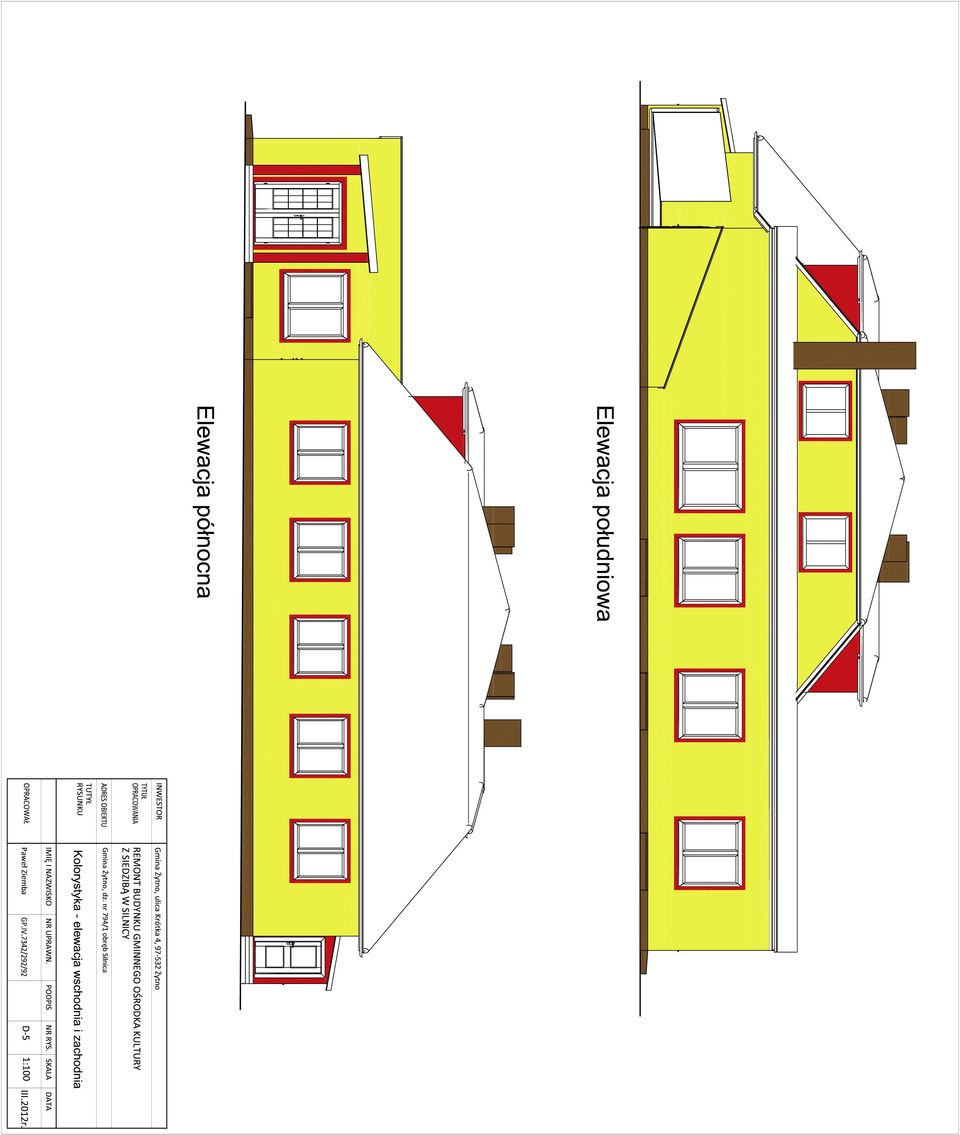

15 II. CZĘŚĆ RYSUNKOWA 1. Plan zagospodarowania terenu Rys. nr 1 2. Kolorystyka, elewacja frontowa i tylna Rys. nr 2 3. Kolorystyka, elewacja boczna prawa i lewa Rys. nr 3 4. Elewacja frontowa i tylna Rys. nr 4 5. Elewacja boczna prawa i lewa Rys. nr 5 6. Zbrojenie narożników otworów Rys. nr 6 7. Rozmieszczenie łączników Rys. nr 7 8. Ułożenie płyt termicznych w narożu Rys. nr 8 9. Sposób klejenia płyt termicznych Rys. nr Warstwy systemu dociepleń Rys. nr Docieplenie cokołu Rys. nr Ościeżnica okna - przekrój pionowy Rys. nr Gzyms Rys. nr 13
