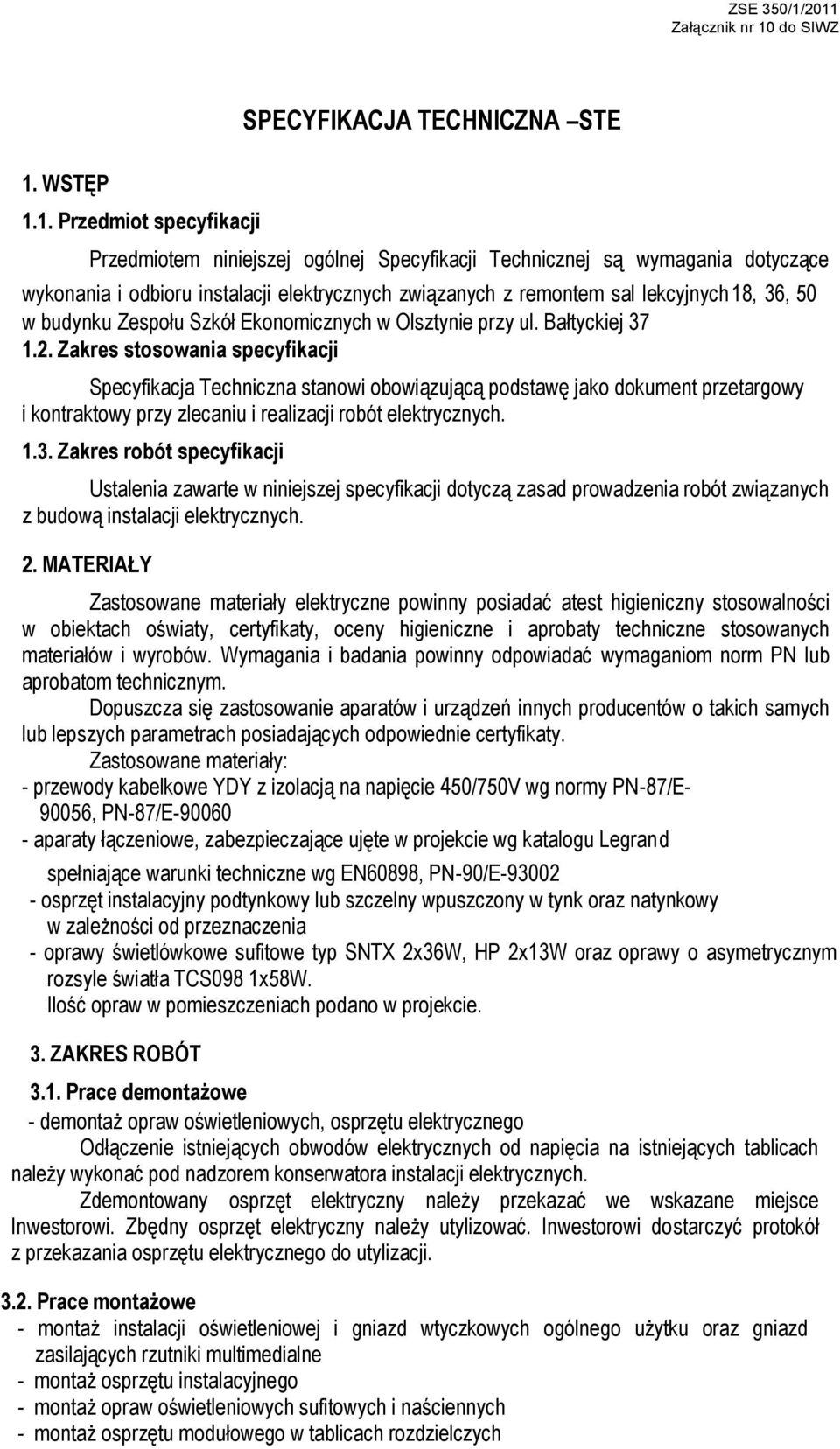

1 SPECYFIKACJA TECHNICZNA STE 1. WSTĘP 1.1. Przedmiot specyfikacji Przedmiotem niniejszej ogólnej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru instalacji elektrycznych związanych z remontem sal lekcyjnych18, 36, 50 w budynku Zespołu Szkół Ekonomicznych w Olsztynie przy ul. Bałtyckiej Zakres stosowania specyfikacji Specyfikacja Techniczna stanowi obowiązującą podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót elektrycznych Zakres robót specyfikacji Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z budową instalacji elektrycznych. 2. MATERIAŁY Zastosowane materiały elektryczne powinny posiadać atest higieniczny stosowalności w obiektach oświaty, certyfikaty, oceny higieniczne i aprobaty techniczne stosowanych materiałów i wyrobów. Wymagania i badania powinny odpowiadać wymaganiom norm PN lub aprobatom technicznym. Dopuszcza się zastosowanie aparatów i urządzeń innych producentów o takich samych lub lepszych parametrach posiadających odpowiednie certyfikaty. Zastosowane materiały: - przewody kabelkowe YDY z izolacją na napięcie 450/750V wg normy PN-87/E , PN-87/E aparaty łączeniowe, zabezpieczające ujęte w projekcie wg katalogu Legrand spełniające warunki techniczne wg EN60898, PN-90/E osprzęt instalacyjny podtynkowy lub szczelny wpuszczony w tynk oraz natynkowy w zależności od przeznaczenia - oprawy świetlówkowe sufitowe typ SNTX 2x36W, HP 2x13W oraz oprawy o asymetrycznym rozsyle światła TCS098 1x58W. Ilość opraw w pomieszczeniach podano w projekcie. 3. ZAKRES ROBÓT 3.1. Prace demontażowe - demontaż opraw oświetleniowych, osprzętu elektrycznego Odłączenie istniejących obwodów elektrycznych od napięcia na istniejących tablicach należy wykonać pod nadzorem konserwatora instalacji elektrycznych. Zdemontowany osprzęt elektryczny należy przekazać we wskazane miejsce Inwestorowi. Zbędny osprzęt elektryczny należy utylizować. Inwestorowi dostarczyć protokół z przekazania osprzętu elektrycznego do utylizacji Prace montażowe - montaż instalacji oświetleniowej i gniazd wtyczkowych ogólnego użytku oraz gniazd zasilających rzutniki multimedialne - montaż osprzętu instalacyjnego - montaż opraw oświetleniowych sufitowych i naściennych - montaż osprzętu modułowego w tablicach rozdzielczych

2 4. SPRZĘT Rodzaje sprzętu używanego do robót elektrycznych pozostawia się do uznania wykonawcy, po uzgodnieniu z Inspektorem nadzoru budowlanego. Jakikolwiek sprzęt, maszyny lub narzędzia nie gwarantujące zachowania wymagań jakościowych robót i przepisów BIOZ zostaną przez Inspektora nadzoru inwestorskiego zdyskwalifikowane i niedopuszczone do robót. Do wykonania instalacji wewnętrznych potrzebne będą: - narzędzia monterskie ręczne i mechaniczne z napędem elektrycznym oraz przenośne drabiny rozkładane - ponadto wykonawca powinien posiadać aparaty (mierniki) do pomiaru rezystancji izolacji, pomiaru impedancji pętli zwarciowej oraz mierniki do pomiaru czasu i prądu zadziałania wyłączników różnicowo-prądowych 5. TRANSPORT Dostawa materiałów i wywóz materiałów z rozbiórki odbywać się będzie samochodami skrzyniowymi o nośności do 1,5 tony. Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przepisami bhp oraz przepisami o ruchu drogowym. W czasie transportu przewożone materiały należy odpowiednio zabezpieczyć, aby nie nastąpiło ich uszkodzenie. 6. WYKONANIE ROBÓT Instalacje należy wykonać wg projektu oraz w oparciu o Warunki Techniczne Wykonania i Odbioru Robót część V zgodnie z normą PN , PBUE oraz zachowania warunków BHP. Przed rozpoczęciem prac demontażowych istniejące obwody elektryczne należy odłączyć od tablic rozdzielczych pod nadzorem dyżurnego elektryka Inwestora. Zdemontowany osprzęt elektryczny należy przekazać Inwestorowi w celu oceny przydatności do dalszego użytkowania. Wyeksploatowany osprzęt elektryczny należy utylizować, a protokół z przekazania do utylizacji załączyć do dokumentacji powykonawczej. 6.1 Wewnętrzne instalacje elektryczne Należy wytyczyć trasy, dlai przewodów instalacji oświetleniowej, gniazd wtyczkowych ogólnego użytku oraz gniazd wtyczkowych zasilających rzutniki multimedialne. Trasy ułożenia przewodów powinny przebiegać w liniach prostych równoległych i prostopadłych do krawędzi ścian i stropów. Instalacje elektryczne wykonać przewodami YDYp w tynku lub pod tynkiem. Przekroje przewodów podane na schemacie instalacji elektrycznych. Obwody odbiorcze powinny być tak podłączone do wewnętrznej linii zasilającej, aby obciążenia poszczególnych faz były możliwie jednakowe, nie wywołujące niedopuszczalnej asymetrii napięć Montaż opraw oświetleniowych Oprawy oświetleniowe sufitowe mocować za pomocą kołków rozporowych. Typ opraw podaje się na załączonych rysunkach. Oprawy należy zamontować kompletne z osprzętem jednego producenta. 7. KONTROLA JAKOŚCI ROBÓT ZSE 350/1/ Kontrola Wykonawca odpowiedzialny jest za pełną kontrolę wykonanych robót. Przewody należy układać tak, aby nie było kolizji z innymi instalacjami. Osprzęt montować w ścianach pod tynk, tak aby puszki były zlicowane z tynkiem. Należy sprawdzić wykonanie połączeń w puszkach oraz na tablicach rozdzielczych. W czasie kontroli szczególna uwaga będzie zwracana na sprawdzenie zgodności prowadzenia robót z projektem organizacji robót i przepisami BIOZ.

3 7.2 Badania Należy sprawdzić przed zatynkowaniem stan izolacji oddzielnie dla każdego obwodu. Po zakończeniu robót, przed odbiorem końcowym, należy wykonać pomiary rezystancji izolacji instalacji elektrycznej, ciągłości przewodów ochronnych, pomiary impedancji pętli zwarcia, oraz prądu zadziałania urządzeń ochronnych różnicowoprądowych 8. OBMIAR ROBÓT 8.1 Ogólne zasady obmiaru robót Obmiar wykonanych robót należy wykonywać systematycznie w zakresie ustalonym z Inwestorem. Należy na bieżąco prowadzić książkę obiektu, co stanowi podstawowy dokument odzwierciedlający zakres wykonanych robót i stan rzeczywistych ilości. 8.2 Jednostka obmiarowa Jednostką obmiarową dla układania przewodów jest metr, a dla montażu osprzętu, opraw oświetleniowych i aparatów jest sztuka. 9. ODBIÓR ROBÓT Do odbioru końcowego wykonawca obowiązany jest przedłożyć: - aktualną dokumentację powykonawczą - protokół badań i pomiarów - dziennik budowy i książkę obmiarów obiektu - oświadczenie wykonawcy o zakończeniu robót i gotowości wykonania instalacji do eksploatacji - deklarację zgodności lub certyfikaty wbudowanych materiałów 10. PODSTAWA PŁATNOŚCI Rozliczenie robót nastąpi zgodnie z umową zawartą pomiędzy Inwestorem i wykonawcą. 11. PRZEPISY I DOKUMENTY ZWIĄZANE - PN IEC Instalacje elektryczne w obiektach Oprawy oświetleniowe i instalacje oświetlenia - PN IEC Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed porażeniem elektrycznym - PN IEC Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed prądem przetężeniowym - PN-IEC Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed zaburzeniami napięciowymi i zaburzeniami elektromagnetycznymi - Ochrona przed przepięciami atmosferycznymi lub łączeniowymi - PN-IEC Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego - Urządzenia do ochrony przed przepięciami - PN-IEC : Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Inne wyposażenie - Oprawy oświetleniowe i instalacje oświetleniowe - PN-EN Oświetlenie miejsc pracy we wnętrzach - PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzenie - Normy i certyfikaty podane w punkcie 2 - PBUE wydanie IV 1997r. Przepisy Budowy Urządzeń Elektrycznych - Przepisy BHP przy obsłudze pracy przy urządzeniach elektrycznych - ISO (edycja 20) EN PN-83/E-06305/00- Elektryczne oświetleniowe oprawy - Rozporządzenie Ministra Infrastruktury z dnia 12 maja 2004 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - Warunki wykonania i odbioru instalacji elektrycznych Tom V -Instalacje elektryczne ZSE 350/1/2011

4 Specyfikacja Techniczna Wykonania i Odbioru Robót Remont sal lekcyjnych nr 18, 36, 50 w budynku Zespołu Szkół Ekonomicznych w Olsztynie przy ul. Bałtyckiej 37. Kod CPV Szkoły średnie I. Część ogólna 1. Remont sal lekcyjnych nr 18, 36, Wykończeniowe roboty budowlane 3. Jako prace towarzyszące będą występowały roboty nie występują 4. Informacje dotyczące budowy: a) organizacja robót budowlanych. Zamawiający (inwestor) przekaże Wykonawcy teren budowy na zasadach i w terminie określonych w umowie oraz określi zasady wejścia pracowników i wjazdu pojazdów i sprzętu Wykonawcy na ten teren. b) zabezpieczenia interesów osób trzecich Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz powinien zapewnić ochronę własności publicznej i prywatnej na przekazanym terenie oraz jest odpowiedzialny za szkody powstałe w trakcie wykonywania robót. c) wymagania dotyczące ochrony środowiska Wykonawca będzie podejmował wszystkie niezbędne działania, aby stosować się do przepisów i normatywów w zakresie ochrony środowiska na placu budowy i poza jego terenem. Będzie unikał szkodliwych działań, szczególnie w zakresie zanieczyszczeń powietrza, wód gruntowych, nadmiernego hałasu i innych szkodliwych dla środowiska i otoczenia czynników powodowanych działalnością przy wykonaniu robót budowlanych. d) warunków bezpieczeństwa pracy i ochrona przeciwpożarowa na budowie Wykonawca zachowa odpowiednie warunki bhp i ppoż. w trakcie wykonywania robót i przebywania na obiekcie. Patrz- rozporządzenie Ministra Infrastruktury z r. (Dz. U. Nr 120 poz.1126/ z r.) (Dz. U. Nr 47 poz. 401/ Ministra Pracy i Polityki Socjalnej z r. (Dz. U. Nr 169 poz.1650) Wykonawca będzie stale utrzymywać wyposażenie przeciwpożarowe w stanie gotowości zgodnie z zaleceniami odpowiednich przepisów bezpieczeństwa przeciwpożarowego w trakcie wykonywania robót i przebywania na obiekcie. e) zaplecze dla potrzeb Wykonawcy Zaplecze dla potrzeb Wykonawcy będzie wskazane przez użytkownika obiektu w trakcie przekazywania placu budowy. f) ogrodzenia Wykonawca jest zobowiązany do wykonania odgrodzenia strefy niebezpiecznej taśmami terenu wokoło budynku w miejscach wykonania robót (na własny koszt) g) grupa robót CPV: roboty remontowe i renowacyjne h) pojęcia, definicje i określenia wcześniej nie zdefiniowane nie występują.

5 OPIS DO PROJEKTU REMONTU SAL LEKCYJNYCH 18, 36, 50 Z ZAPLECZAMI W BUDYNKU ZESPOŁU SZKÓŁ EKONOMICZNYCH W OLSZTYNIE PRZY UL. BAŁTYCKIEJ 37. I. Podstawa opracowania: - zlecenie Inwestora; - wizja w terenie i pomiary z natury; - uzgodnienia z Inwestorem i międzybranżowe. II. Stan istniejący Sale objęte opracowaniem znajdują się w dwóch bryłach stanowiących część budynku szkoły. Dostępne są z trzech różnych klatek schodowych. Bryła budynku jest trzykondygnacyjny, ze stropodachem płaskim jednospadowym, niewentylowanym Rozwiązania budowlane: - ściany zewnętrzne i wewnętrzne nośne murowane; - przewody wentylacyjne w wewnętrznych poprzecznych ścianach nośnych; - stropy międzykondygnacyjne nad salami lekcyjnymi żebrowe, szkolny typ S1, nad klatkami schodowymi DMS; - stropodach niewentylowany jednospadowy; - schody wewnętrzne żelbetowe Wykończenie: - ściany i sufity tynk cementowo wapienny gr. 1,5 cm, malowanie farbą emulsyjną; - w salach lekcyjnych lamperia olejna na wys. 150 cm; - na wprost projektora fragment ściany 190 x 160 cm malowany farbą ekranową; - posadzki w salach lekcyjnych nowa wykładzina PCV z wywinięciem 10 cm na ściany, na zapleczu sal stare płytki PCV, cokoliki z listewek drewnianych; - stolarka okienna zewnętrzna PCV nowa, parapety wewnętrzne lastrykowe szer. 27 cm, gr. 6 cm; - stolarka wewnętrzna drzwi typowe płytowe, ościeżnice stalowe; - w sali 36 drzwi i ościeżnice wymienione na nowe płytowe w okleinie drewnopodobnej, wokół otworu listwy maskujące ościeżnicę w kolorze drzwi Instalacje wewnętrzne: - elektryczna; - wodno kanalizacyjna na zapleczu; - c.o. III. Projektowane zmiany Remont w salach 18, 36, 50 polega wykonaniu nowej instalacji elektrycznej, wyrównaniu, odmalowaniu ścian i sufitów, wymianie stolarki drzwiowej wewnętrznej, montażu rolet zewnętrznych, wymianie parapetów wewnętrznych. W pomieszczeniach zapleczy remont obejmuje tylko instalację elektryczną Funkcja Funkcja pomieszczeń nie ulega zmianie. Sale wyposażone są w stół i krzesło dla nauczyciela ławki i krzesła dla uczniów, tablicę szkolną, ekran i projektor.

6 Wykaz pomieszczeń: 1/1 sala lekcyjna 36-58,28 m 2 2/3 sala lekcyjna 50-58,05 m 2 2/4 zaplecze sali 50-13,24 m 2 3/1 sala lekcyjna 18-58,05 m 2 3/2 zaplecze sali 18-13,19 m Rozwiązania budowlane Wyburzenia: - demontaż wewnętrznych drewnianych skrzydeł drzwiowych i ościeżnic stalowych; - demontaż parapetów lastrykowych w salach lekcyjnych; Wykończenie: - montaż nowych parapetów z płyt meblowych gr. 22 mm; - ściany istniejące i sufity usunąć istniejącą lamperię olejną i farbę emulsyjną, tynki przetrzeć, skuć uszkodzone, uzupełnić ubytki, zagruntować, wszystkie szpachlować gładzią gipsową; - ściany i sufity - trzykrotne malowane farbą emulsyjna, na ścianach lamperia akrylowa na wys. 160 cm; - w salach na ścianach na wprost projektorów malować ekrany 200 x 150 cm farbą ekranową podkładową i właściwą z obramowaniem czarną farbą kończącą krawędź ekranu (np. farby Hardwax); - nowe drzwi wewnętrzne wg wykazu stolarki o odporności ogniowej EI 30, na wzór istniejących w sali 36 - płytowe w okleinie drewnopodobnej, na zaplecze typowe płytowe, ościeżnice drewniana, wokół otworu listwy maskujące ościeżnicę w kolorze drzwi; - w oknach od zewnątrz montować rolety elewacyjne w systemie zabudowy aluminiowej, skrzynka montowana na murze, sterowane elektrycznie, kolorystykę uzgodnić z Użytkownikiem, wymiary projektowane porównać z rzeczywistymi; - na kanałach wentylacji grawitacyjnej montować nowe kratki. Szczegółowe rozwiązania elektryczne w opracowaniu branżowym. W czasie wykonywania prac budowlanych należy zwrócić szczególną uwagę na istniejącą instalację elektryczną oraz gazową i urządzenia nie podlegające przebudowie. II. Wymagania dotyczące właściwości wyrobów budowlanych, ich przechowywanie, transportu, warunków dostawy, składowania i kontroli jakości. Oferent zobowiązany jest przed złożeniem ostatecznej oferty cenowej zapoznać się z terenem i zakresem robót na miejscu planowanej inwestycji. Wykonawca robót powinien zastosować tylko te materiały, które posiadają certyfikat na znak bezpieczeństwa, wykazując, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, deklaracje zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są one objęte certyfikacją. Szkło: Do szklenia należy stosować płaskie wg PN 130/B Powyższe dokumenty należy przedstawić dla inspektora nadzoru przed ich zastosowaniem.

7 III. Wymagania dotyczące sprzętu i maszyn niezbędnych do wykonania robót budowlanych Roboty można wykonywać ręcznie lub przy użyciu dowolnego typu sprzętu, który nie będzie miał niekorzystnego wpływu na jakość wykonywanych robót. IV. Wymagania dotyczące środków transportu Materiały mogą być przewożone dowolnymi środkami transportu. Podczas transportu materiały powinny być zabezpieczone przed uszkodzeniami lub utratą stateczności. Środki transportu wykorzystywane przez Wykonawcę powinny być sprawne technicznie i spełniać wymagania techniczne w zakresie BHP oraz przepisów o ruchu drogowym. Transport poziomy i pionowy ręcznie lub dowolny sprzęt. V. Opis robót Wyburzenia: - demontaż wewnętrznych drewnianych skrzydeł drzwiowych i ościeżnic stalowych; - demontaż parapetów lastrykowych w salach lekcyjnych; Wykończenie: - montaż nowych parapetów z płyt meblowych gr. 22 mm; - ściany istniejące i sufity usunąć istniejącą lamperię olejną i farbę emulsyjną, tynki przetrzeć, skuć uszkodzone, uzupełnić ubytki, zagruntować, wszystkie szpachlować gładzią gipsową; - ściany i sufity- trzykrotne malowane farbą emulsyjna, na ścianach lamperia akrylowa na wys. 160 cm; - w salach na ścianach na wprost projektorów malować ekrany 200x150 cm farbą ekranową podkładową i właściwą z obramowaniem czarną farbą kończącą krawędź ekranu (np. farby Hardwax); - nowe drzwi wewnętrzne wg wykazu stolarki - o odporności ogniowej EI 30, na wzór istniejących w sali 36 - płytowe w okleinie drewnopodobnej, na zaplecze typowe płytowe, ościeżnice drewniana, wokół otworu listwy maskujące ościeżnicę w kolorze drzwi; - w oknach od zewnątrz montować rolety elewacyjne w systemie zabudowy aluminiowej, skrzynka montowana na murze, sterowane elektrycznie, kolorystykę uzgodnić z Użytkownikiem, wymiary projektowane porównać z rzeczywistymi; - na kanałach wentylacji grawitacyjnej montować nowe kratki. - wywiezienie gruzu spryzmowanego samochodami skrzyniowymi na odl.15km VI. Kontrola, badanie, odbiór robót budowlanych Wymaga jakość powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym. Zabrania się stosować materiały przeterminowane (po okresie gwarancji). Należy przeprowadzić kontrolę dotrzymania warunków ogólnych wykonania robót. Należy dostarczyć atesty aprobaty technicznej na użyte materiały. VII. Obmiary robót Jednostką obmiarową dla pozycji przedmiarowych są m 2 powierzchni, szt, m 3, kpl.

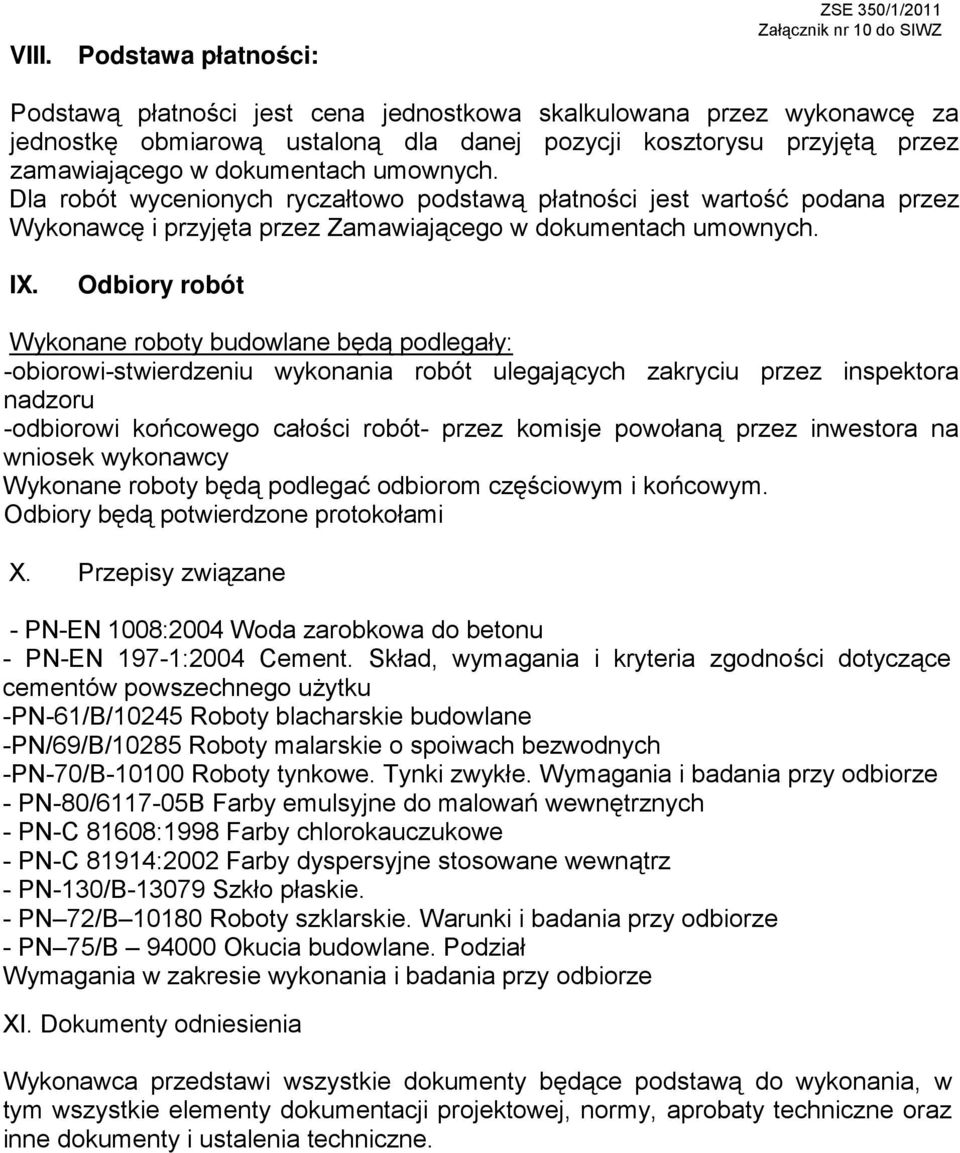

8 VIII. Podstawa płatności: ZSE 350/1/2011 Podstawą płatności jest cena jednostkowa skalkulowana przez wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu przyjętą przez zamawiającego w dokumentach umownych. Dla robót wycenionych ryczałtowo podstawą płatności jest wartość podana przez Wykonawcę i przyjęta przez Zamawiającego w dokumentach umownych. IX. Odbiory robót Wykonane roboty budowlane będą podlegały: -obiorowi-stwierdzeniu wykonania robót ulegających zakryciu przez inspektora nadzoru -odbiorowi końcowego całości robót- przez komisje powołaną przez inwestora na wniosek wykonawcy Wykonane roboty będą podlegać odbiorom częściowym i końcowym. Odbiory będą potwierdzone protokołami X. Przepisy związane - PN-EN 1008:2004 Woda zarobkowa do betonu - PN-EN 197-1:2004 Cement. Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku -PN-61/B/10245 Roboty blacharskie budowlane -PN/69/B/10285 Roboty malarskie o spoiwach bezwodnych -PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze - PN-80/ B Farby emulsyjne do malowań wewnętrznych - PN-C 81608:1998 Farby chlorokauczukowe - PN-C 81914:2002 Farby dyspersyjne stosowane wewnątrz - PN-130/B Szkło płaskie. - PN 72/B Roboty szklarskie. Warunki i badania przy odbiorze - PN 75/B Okucia budowlane. Podział Wymagania w zakresie wykonania i badania przy odbiorze XI. Dokumenty odniesienia Wykonawca przedstawi wszystkie dokumenty będące podstawą do wykonania, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne.
