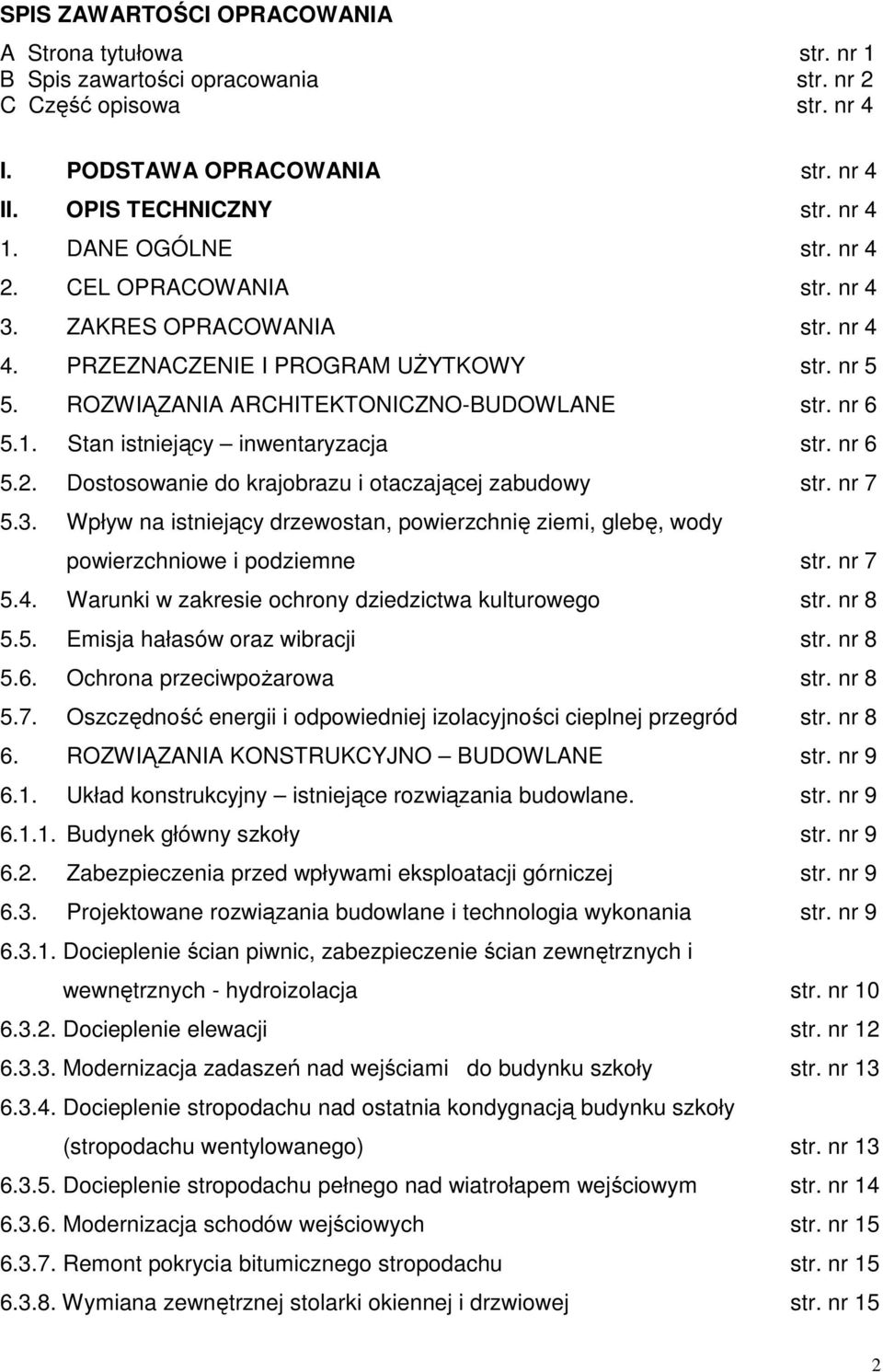

1 SPIS ZAWARTOŚCI OPRACOWANIA A Strona tytułowa str. nr 1 B Spis zawartości opracowania str. nr 2 C Część opisowa str. nr 4 I. PODSTAWA OPRACOWANIA str. nr 4 II. OPIS TECHNICZNY str. nr 4 1. DANE OGÓLNE str. nr 4 2. CEL OPRACOWANIA str. nr 4 3. ZAKRES OPRACOWANIA str. nr 4 4. PRZEZNACZENIE I PROGRAM UŻYTKOWY str. nr 5 5. ROZWIĄZANIA ARCHITEKTONICZNO-BUDOWLANE str. nr Stan istniejący inwentaryzacja str. nr Dostosowanie do krajobrazu i otaczającej zabudowy str. nr Wpływ na istniejący drzewostan, powierzchnię ziemi, glebę, wody powierzchniowe i podziemne str. nr Warunki w zakresie ochrony dziedzictwa kulturowego str. nr Emisja hałasów oraz wibracji str. nr Ochrona przeciwpożarowa str. nr Oszczędność energii i odpowiedniej izolacyjności cieplnej przegród str. nr 8 6. ROZWIĄZANIA KONSTRUKCYJNO BUDOWLANE str. nr Układ konstrukcyjny istniejące rozwiązania budowlane. str. nr Budynek główny szkoły str. nr Zabezpieczenia przed wpływami eksploatacji górniczej str. nr Projektowane rozwiązania budowlane i technologia wykonania str. nr Docieplenie ścian piwnic, zabezpieczenie ścian zewnętrznych i wewnętrznych - hydroizolacja str. nr Docieplenie elewacji str. nr Modernizacja zadaszeń nad wejściami do budynku szkoły str. nr Docieplenie stropodachu nad ostatnia kondygnacją budynku szkoły (stropodachu wentylowanego) str. nr Docieplenie stropodachu pełnego nad wiatrołapem wejściowym str. nr Modernizacja schodów wejściowych str. nr Remont pokrycia bitumicznego stropodachu str. nr Wymiana zewnętrznej stolarki okiennej i drzwiowej str. nr 15 2

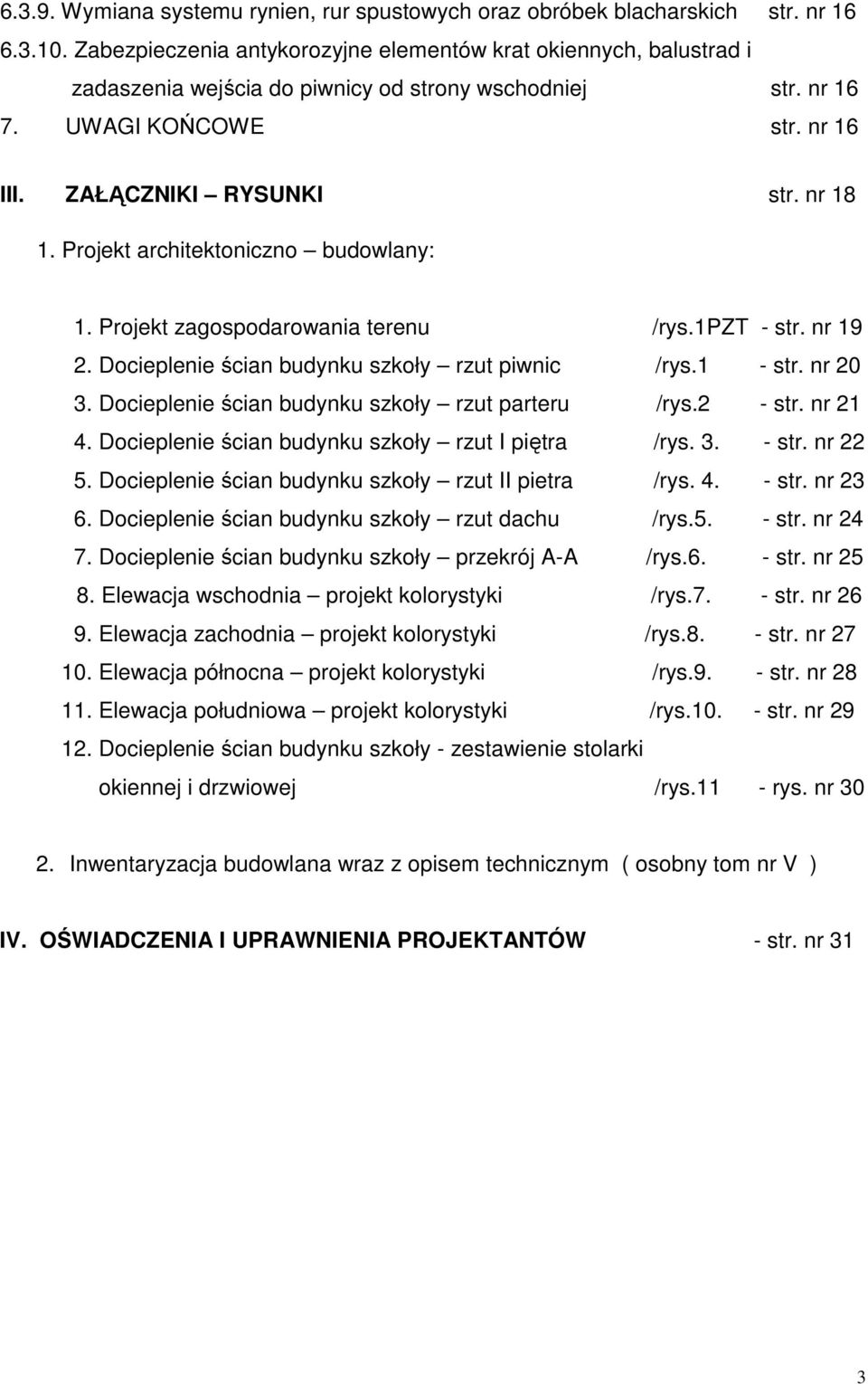

2 Wymiana systemu rynien, rur spustowych oraz obróbek blacharskich str. nr Zabezpieczenia antykorozyjne elementów krat okiennych, balustrad i zadaszenia wejścia do piwnicy od strony wschodniej str. nr UWAGI KOŃCOWE str. nr 16 III. ZAŁĄCZNIKI RYSUNKI str. nr Projekt architektoniczno budowlany: 1. Projekt zagospodarowania terenu /rys.1pzt - str. nr Docieplenie ścian budynku szkoły rzut piwnic /rys.1 - str. nr Docieplenie ścian budynku szkoły rzut parteru /rys.2 - str. nr Docieplenie ścian budynku szkoły rzut I piętra /rys str. nr Docieplenie ścian budynku szkoły rzut II pietra /rys str. nr Docieplenie ścian budynku szkoły rzut dachu /rys.5. - str. nr Docieplenie ścian budynku szkoły przekrój A-A /rys.6. - str. nr Elewacja wschodnia projekt kolorystyki /rys.7. - str. nr Elewacja zachodnia projekt kolorystyki /rys.8. - str. nr Elewacja północna projekt kolorystyki /rys.9. - str. nr Elewacja południowa projekt kolorystyki /rys str. nr Docieplenie ścian budynku szkoły - zestawienie stolarki okiennej i drzwiowej /rys.11 - rys. nr Inwentaryzacja budowlana wraz z opisem technicznym ( osobny tom nr V ) IV. OŚWIADCZENIA I UPRAWNIENIA PROJEKTANTÓW - str. nr 31 3

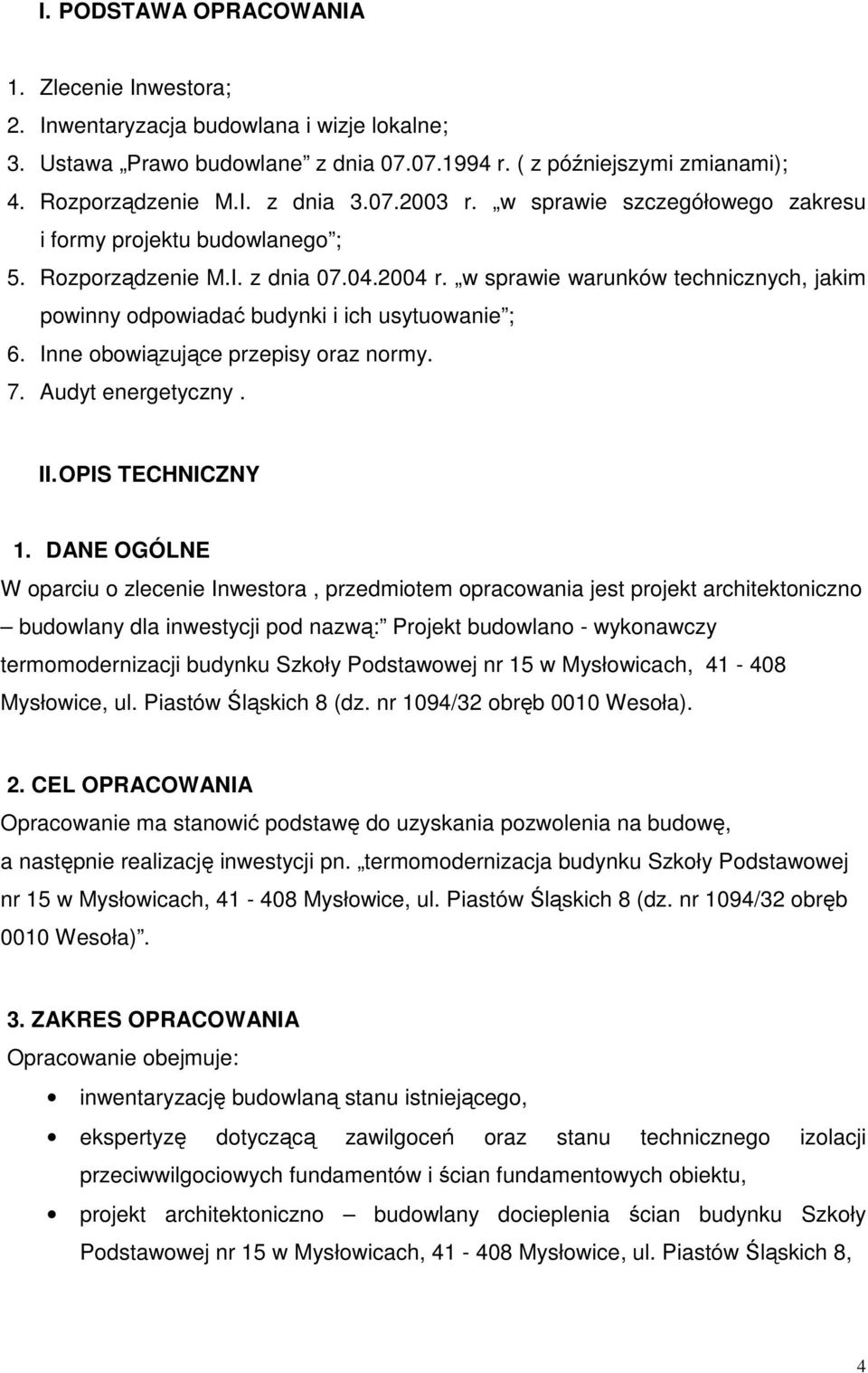

3 I. PODSTAWA OPRACOWANIA 1. Zlecenie Inwestora; 2. Inwentaryzacja budowlana i wizje lokalne; 3. Ustawa Prawo budowlane z dnia r. ( z późniejszymi zmianami); 4. Rozporządzenie M.I. z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego ; 5. Rozporządzenie M.I. z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ; 6. Inne obowiązujące przepisy oraz normy. 7. Audyt energetyczny. II. OPIS TECHNICZNY 1. DANE OGÓLNE W oparciu o zlecenie Inwestora, przedmiotem opracowania jest projekt architektoniczno budowlany dla inwestycji pod nazwą: Projekt budowlano - wykonawczy termomodernizacji budynku Szkoły Podstawowej nr 15 w Mysłowicach, Mysłowice, ul. Piastów Śląskich 8 (dz. nr 1094/32 obręb 0010 Wesoła). 2. CEL OPRACOWANIA Opracowanie ma stanowić podstawę do uzyskania pozwolenia na budowę, a następnie realizację inwestycji pn. termomodernizacja budynku Szkoły Podstawowej nr 15 w Mysłowicach, Mysłowice, ul. Piastów Śląskich 8 (dz. nr 1094/32 obręb 0010 Wesoła). 3. ZAKRES OPRACOWANIA Opracowanie obejmuje: inwentaryzację budowlaną stanu istniejącego, ekspertyzę dotyczącą zawilgoceń oraz stanu technicznego izolacji przeciwwilgociowych fundamentów i ścian fundamentowych obiektu, projekt architektoniczno budowlany docieplenia ścian budynku Szkoły Podstawowej nr 15 w Mysłowicach, Mysłowice, ul. Piastów Śląskich 8, 4

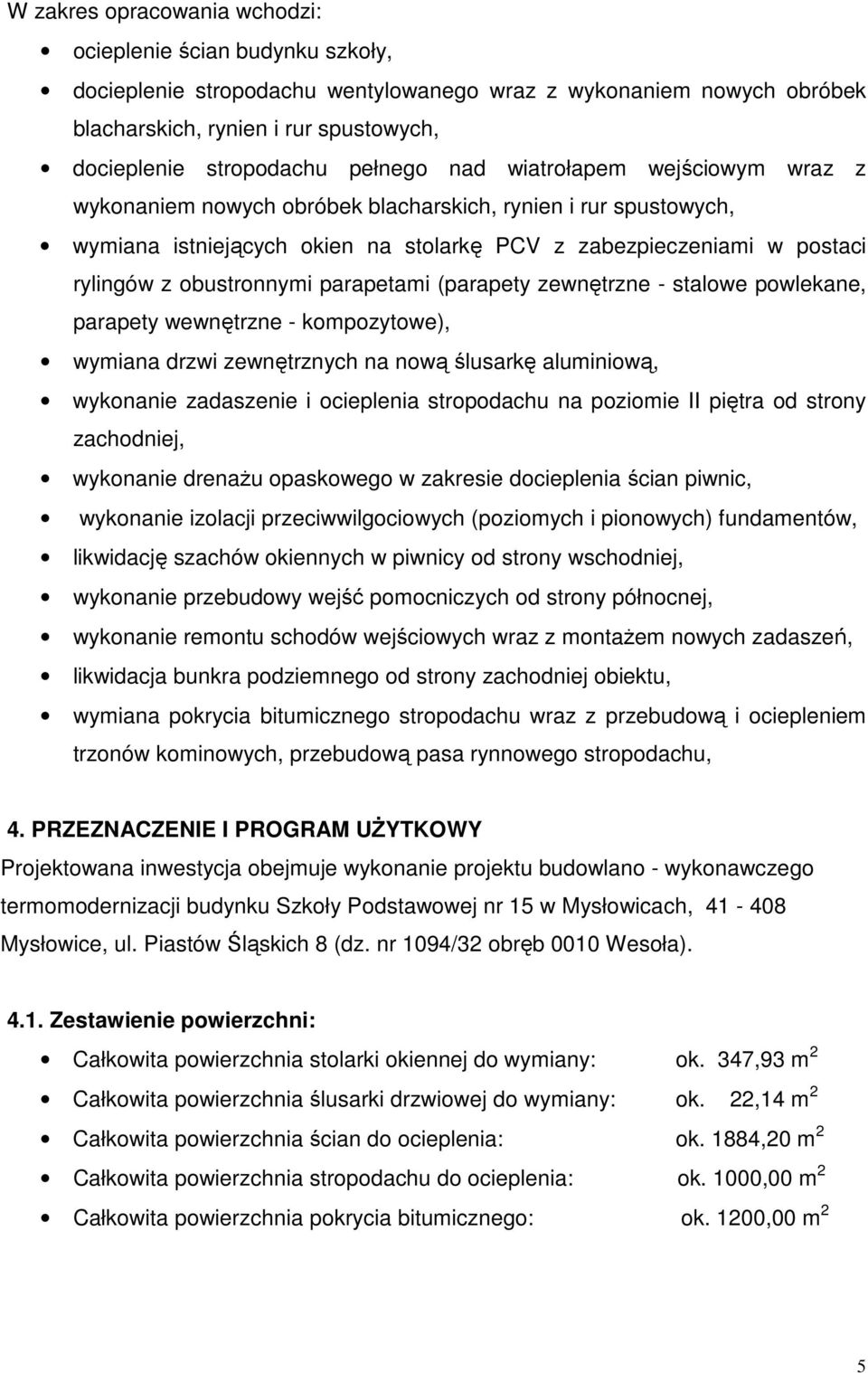

4 W zakres opracowania wchodzi: ocieplenie ścian budynku szkoły, docieplenie stropodachu wentylowanego wraz z wykonaniem nowych obróbek blacharskich, rynien i rur spustowych, docieplenie stropodachu pełnego nad wiatrołapem wejściowym wraz z wykonaniem nowych obróbek blacharskich, rynien i rur spustowych, wymiana istniejących okien na stolarkę PCV z zabezpieczeniami w postaci rylingów z obustronnymi parapetami (parapety zewnętrzne - stalowe powlekane, parapety wewnętrzne - kompozytowe), wymiana drzwi zewnętrznych na nową ślusarkę aluminiową, wykonanie zadaszenie i ocieplenia stropodachu na poziomie II piętra od strony zachodniej, wykonanie drenażu opaskowego w zakresie docieplenia ścian piwnic, wykonanie izolacji przeciwwilgociowych (poziomych i pionowych) fundamentów, likwidację szachów okiennych w piwnicy od strony wschodniej, wykonanie przebudowy wejść pomocniczych od strony północnej, wykonanie remontu schodów wejściowych wraz z montażem nowych zadaszeń, likwidacja bunkra podziemnego od strony zachodniej obiektu, wymiana pokrycia bitumicznego stropodachu wraz z przebudową i ociepleniem trzonów kominowych, przebudową pasa rynnowego stropodachu, 4. PRZEZNACZENIE I PROGRAM UŻYTKOWY Projektowana inwestycja obejmuje wykonanie projektu budowlano - wykonawczego termomodernizacji budynku Szkoły Podstawowej nr 15 w Mysłowicach, Mysłowice, ul. Piastów Śląskich 8 (dz. nr 1094/32 obręb 0010 Wesoła) Zestawienie powierzchni: Całkowita powierzchnia stolarki okiennej do wymiany: ok. 347,93 m 2 Całkowita powierzchnia ślusarki drzwiowej do wymiany: ok. 22,14 m 2 Całkowita powierzchnia ścian do ocieplenia: ok. 1884,20 m 2 Całkowita powierzchnia stropodachu do ocieplenia: ok. 1000,00 m 2 Całkowita powierzchnia pokrycia bitumicznego: ok. 1200,00 m 2 5

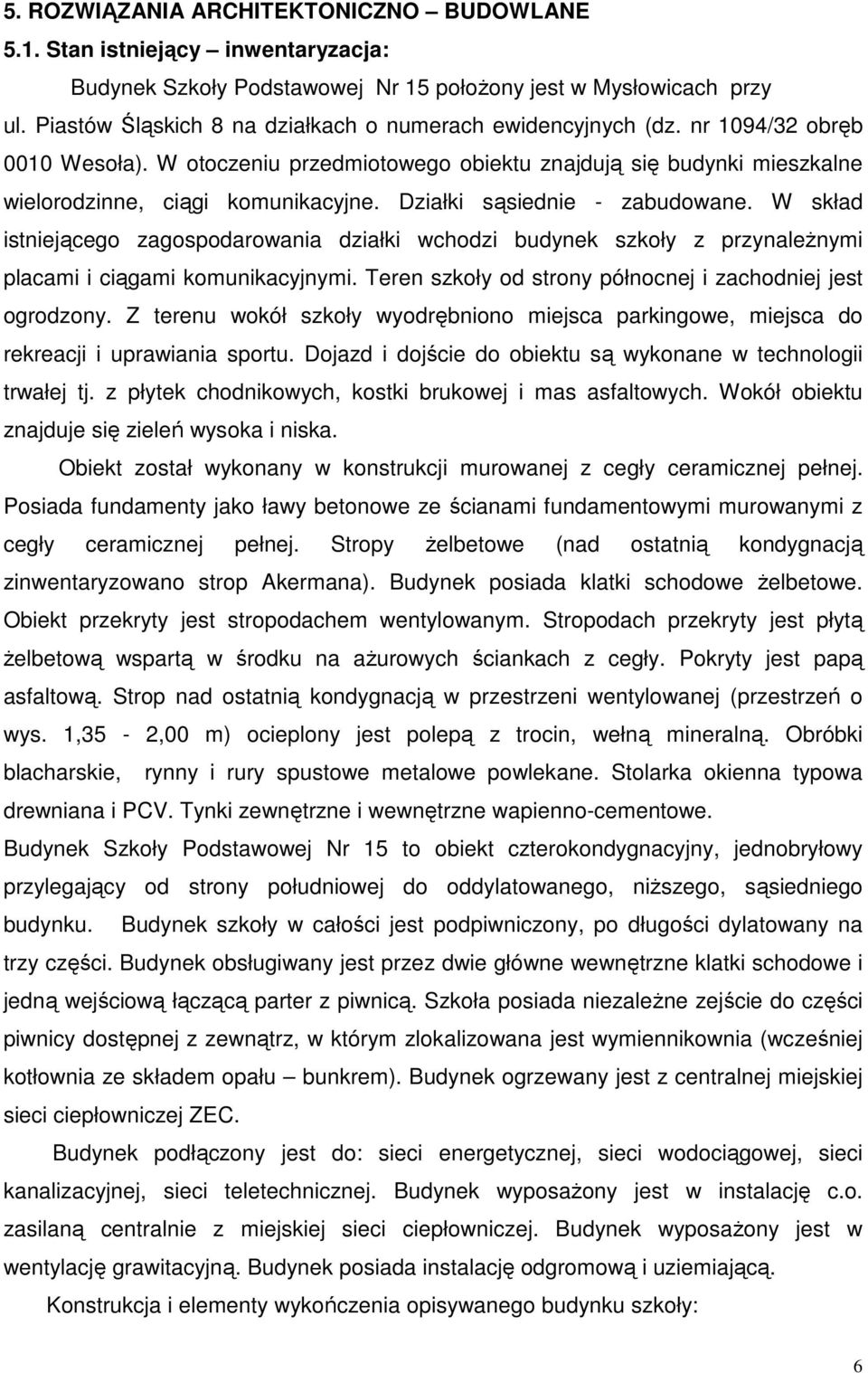

5 5. ROZWIĄZANIA ARCHITEKTONICZNO BUDOWLANE 5.1. Stan istniejący inwentaryzacja: Budynek Szkoły Podstawowej Nr 15 położony jest w Mysłowicach przy ul. Piastów Śląskich 8 na działkach o numerach ewidencyjnych (dz. nr 1094/32 obręb 0010 Wesoła). W otoczeniu przedmiotowego obiektu znajdują się budynki mieszkalne wielorodzinne, ciągi komunikacyjne. Działki sąsiednie - zabudowane. W skład istniejącego zagospodarowania działki wchodzi budynek szkoły z przynależnymi placami i ciągami komunikacyjnymi. Teren szkoły od strony północnej i zachodniej jest ogrodzony. Z terenu wokół szkoły wyodrębniono miejsca parkingowe, miejsca do rekreacji i uprawiania sportu. Dojazd i dojście do obiektu są wykonane w technologii trwałej tj. z płytek chodnikowych, kostki brukowej i mas asfaltowych. Wokół obiektu znajduje się zieleń wysoka i niska. Obiekt został wykonany w konstrukcji murowanej z cegły ceramicznej pełnej. Posiada fundamenty jako ławy betonowe ze ścianami fundamentowymi murowanymi z cegły ceramicznej pełnej. Stropy żelbetowe (nad ostatnią kondygnacją zinwentaryzowano strop Akermana). Budynek posiada klatki schodowe żelbetowe. Obiekt przekryty jest stropodachem wentylowanym. Stropodach przekryty jest płytą żelbetową wspartą w środku na ażurowych ściankach z cegły. Pokryty jest papą asfaltową. Strop nad ostatnią kondygnacją w przestrzeni wentylowanej (przestrzeń o wys. 1,35-2,00 m) ocieplony jest polepą z trocin, wełną mineralną. Obróbki blacharskie, rynny i rury spustowe metalowe powlekane. Stolarka okienna typowa drewniana i PCV. Tynki zewnętrzne i wewnętrzne wapienno-cementowe. Budynek Szkoły Podstawowej Nr 15 to obiekt czterokondygnacyjny, jednobryłowy przylegający od strony południowej do oddylatowanego, niższego, sąsiedniego budynku. Budynek szkoły w całości jest podpiwniczony, po długości dylatowany na trzy części. Budynek obsługiwany jest przez dwie główne wewnętrzne klatki schodowe i jedną wejściową łączącą parter z piwnicą. Szkoła posiada niezależne zejście do części piwnicy dostępnej z zewnątrz, w którym zlokalizowana jest wymiennikownia (wcześniej kotłownia ze składem opału bunkrem). Budynek ogrzewany jest z centralnej miejskiej sieci ciepłowniczej ZEC. Budynek podłączony jest do: sieci energetycznej, sieci wodociągowej, sieci kanalizacyjnej, sieci teletechnicznej. Budynek wyposażony jest w instalację c.o. zasilaną centralnie z miejskiej sieci ciepłowniczej. Budynek wyposażony jest w wentylację grawitacyjną. Budynek posiada instalację odgromową i uziemiającą. Konstrukcja i elementy wykończenia opisywanego budynku szkoły: 6

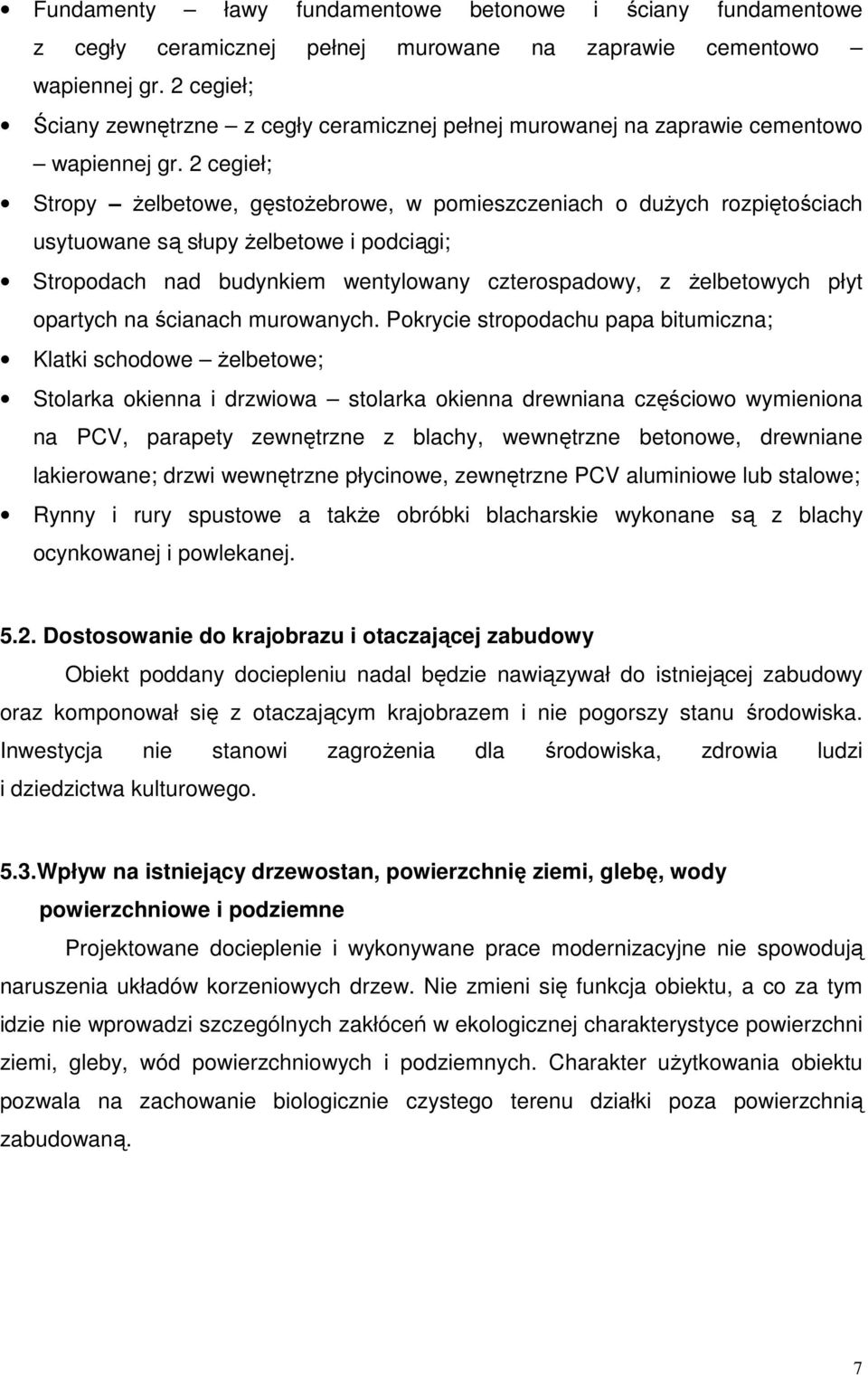

6 Fundamenty ławy fundamentowe betonowe i ściany fundamentowe z cegły ceramicznej pełnej murowane na zaprawie cementowo wapiennej gr. 2 cegieł; Ściany zewnętrzne z cegły ceramicznej pełnej murowanej na zaprawie cementowo wapiennej gr. 2 cegieł; Stropy żelbetowe, gęstożebrowe, w pomieszczeniach o dużych rozpiętościach usytuowane są słupy żelbetowe i podciągi; Stropodach nad budynkiem wentylowany czterospadowy, z żelbetowych płyt opartych na ścianach murowanych. Pokrycie stropodachu papa bitumiczna; Klatki schodowe żelbetowe; Stolarka okienna i drzwiowa stolarka okienna drewniana częściowo wymieniona na PCV, parapety zewnętrzne z blachy, wewnętrzne betonowe, drewniane lakierowane; drzwi wewnętrzne płycinowe, zewnętrzne PCV aluminiowe lub stalowe; Rynny i rury spustowe a także obróbki blacharskie wykonane są z blachy ocynkowanej i powlekanej Dostosowanie do krajobrazu i otaczającej zabudowy Obiekt poddany dociepleniu nadal będzie nawiązywał do istniejącej zabudowy oraz komponował się z otaczającym krajobrazem i nie pogorszy stanu środowiska. Inwestycja nie stanowi zagrożenia dla środowiska, zdrowia ludzi i dziedzictwa kulturowego. 5.3.Wpływ na istniejący drzewostan, powierzchnię ziemi, glebę, wody powierzchniowe i podziemne Projektowane docieplenie i wykonywane prace modernizacyjne nie spowodują naruszenia układów korzeniowych drzew. Nie zmieni się funkcja obiektu, a co za tym idzie nie wprowadzi szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych. Charakter użytkowania obiektu pozwala na zachowanie biologicznie czystego terenu działki poza powierzchnią zabudowaną. 7

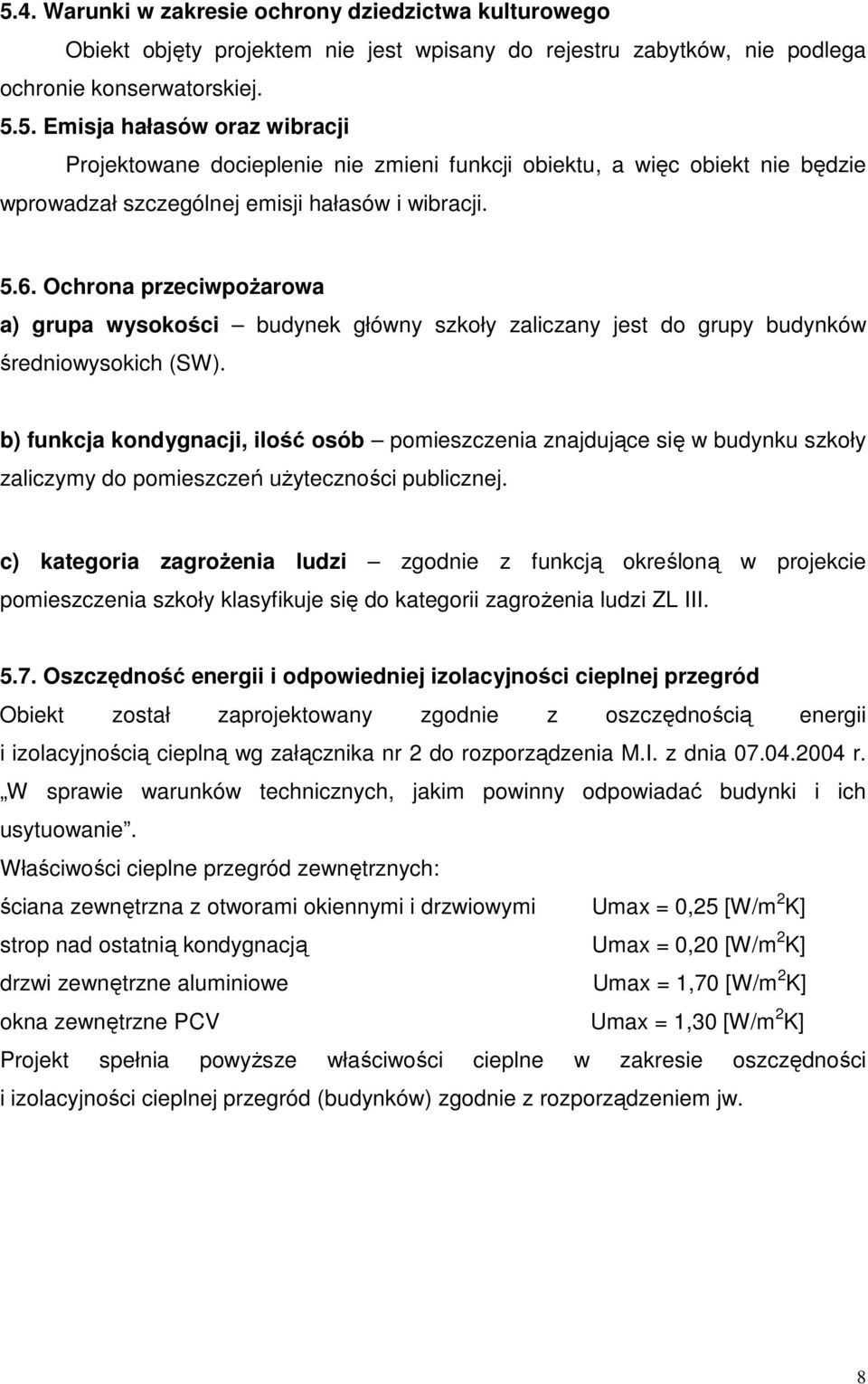

7 5.4. Warunki w zakresie ochrony dziedzictwa kulturowego Obiekt objęty projektem nie jest wpisany do rejestru zabytków, nie podlega ochronie konserwatorskiej Emisja hałasów oraz wibracji Projektowane docieplenie nie zmieni funkcji obiektu, a więc obiekt nie będzie wprowadzał szczególnej emisji hałasów i wibracji Ochrona przeciwpożarowa a) grupa wysokości budynek główny szkoły zaliczany jest do grupy budynków średniowysokich (SW). b) funkcja kondygnacji, ilość osób pomieszczenia znajdujące się w budynku szkoły zaliczymy do pomieszczeń użyteczności publicznej. c) kategoria zagrożenia ludzi zgodnie z funkcją określoną w projekcie pomieszczenia szkoły klasyfikuje się do kategorii zagrożenia ludzi ZL III Oszczędność energii i odpowiedniej izolacyjności cieplnej przegród Obiekt został zaprojektowany zgodnie z oszczędnością energii i izolacyjnością cieplną wg załącznika nr 2 do rozporządzenia M.I. z dnia r. W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Właściwości cieplne przegród zewnętrznych: ściana zewnętrzna z otworami okiennymi i drzwiowymi Umax = 0,25 [W/m 2 K] strop nad ostatnią kondygnacją Umax = 0,20 [W/m 2 K] drzwi zewnętrzne aluminiowe Umax = 1,70 [W/m 2 K] okna zewnętrzne PCV Umax = 1,30 [W/m 2 K] Projekt spełnia powyższe właściwości cieplne w zakresie oszczędności i izolacyjności cieplnej przegród (budynków) zgodnie z rozporządzeniem jw. 8

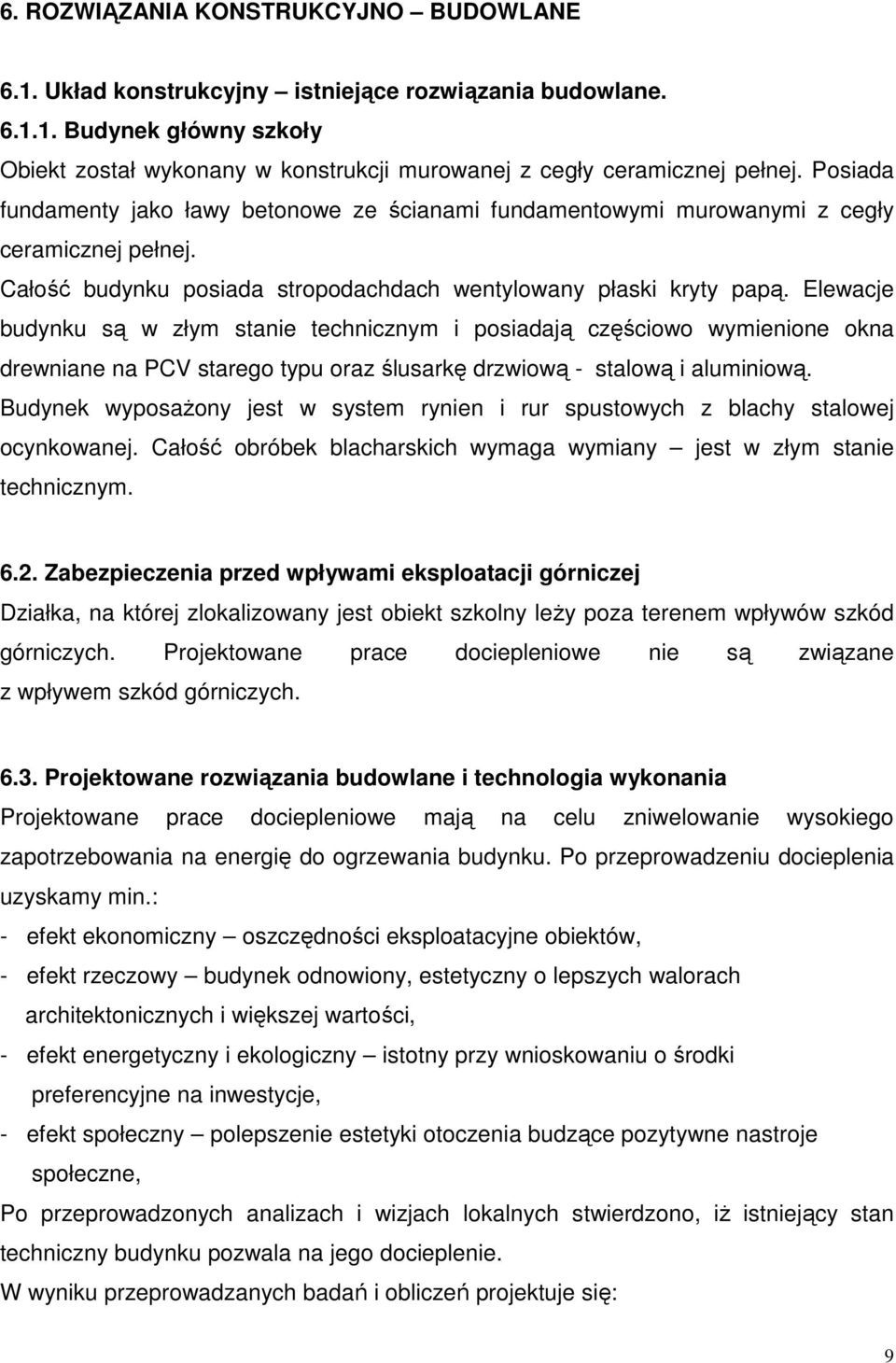

8 6. ROZWIĄZANIA KONSTRUKCYJNO BUDOWLANE 6.1. Układ konstrukcyjny istniejące rozwiązania budowlane Budynek główny szkoły Obiekt został wykonany w konstrukcji murowanej z cegły ceramicznej pełnej. Posiada fundamenty jako ławy betonowe ze ścianami fundamentowymi murowanymi z cegły ceramicznej pełnej. Całość budynku posiada stropodachdach wentylowany płaski kryty papą. Elewacje budynku są w złym stanie technicznym i posiadają częściowo wymienione okna drewniane na PCV starego typu oraz ślusarkę drzwiową - stalową i aluminiową. Budynek wyposażony jest w system rynien i rur spustowych z blachy stalowej ocynkowanej. Całość obróbek blacharskich wymaga wymiany jest w złym stanie technicznym Zabezpieczenia przed wpływami eksploatacji górniczej Działka, na której zlokalizowany jest obiekt szkolny leży poza terenem wpływów szkód górniczych. Projektowane prace dociepleniowe nie są związane z wpływem szkód górniczych Projektowane rozwiązania budowlane i technologia wykonania Projektowane prace dociepleniowe mają na celu zniwelowanie wysokiego zapotrzebowania na energię do ogrzewania budynku. Po przeprowadzeniu docieplenia uzyskamy min.: - efekt ekonomiczny oszczędności eksploatacyjne obiektów, - efekt rzeczowy budynek odnowiony, estetyczny o lepszych walorach architektonicznych i większej wartości, - efekt energetyczny i ekologiczny istotny przy wnioskowaniu o środki preferencyjne na inwestycje, - efekt społeczny polepszenie estetyki otoczenia budzące pozytywne nastroje społeczne, Po przeprowadzonych analizach i wizjach lokalnych stwierdzono, iż istniejący stan techniczny budynku pozwala na jego docieplenie. W wyniku przeprowadzanych badań i obliczeń projektuje się: 9

9 Docieplenie ścian piwnic, zabezpieczenie ścian zewnętrznych i wewnętrznych hydroizolacja. a) Docieplenie ścian zewnętrznych poniżej terenu należy wykonać ze szczególną starannością. Projektuje się technologia wykonania: demontaż krawężników kostki brukowej i płyt chodnikowych, odkopanie odcinkami ścian fundamentowych do głębokości 1,50 2,00 m poniżej terenu ze złożeniem urobku na odkład, oczyszczenie odkopanych ścian przy użyciu szczotek stalowych i uzupełnienie dużych ubytków, od zewnątrz należy wykonać przeponę przeciw kapilarnemu podciąganiu wilgoci np. VANDEX INJECTION MORTAR (VIM). Zużycie 5,4 kg/m 2 muru (np. 3,24 kg/mb przy ścianie 60 cm). Nałożyć Hydroizolacje bitumiczną dwuskładnikową KMB np. VANDEX FLEXBIT 2K z wtopioną siatką z włókna szklanego. Zużycie 4,5 5,5 kg/m 2 Hydroizolację należy zabezpieczyć izolacją termiczną projektuje się docieplenie ścian piwnic styrodurem XPS 030 o grubości 13 cm. nałożenie warstwy izolacji przeciwwilgociowej i ochronnej folii kubełkowej, wykonanie drenażu opaskowego z rur perforowanych średnicy 100 mm w obsypce ze żwirku filtracyjnego frakcji 5 23 mm w kieszeni z geowłókniny. zasypanie wykopów z zagęszczeniem warstwami co 15 cm, wykonanie opaski z płytek chodnikowych 50x50x7 cm, Przy wykonaniu iniekcji krystalicznej VANDEX VIM na poziomie posadzek piwnic wokół budynku należy wykonać drenaż opaskowy. Przepony nie działają na wody podciśnienie. Od wewnątrz - Istniejący stary tynk i inny podkład, który utrudniałby połączenie, musi zostać usunięty, aż do surowego muru (do 1 m powyżej widocznej granicy zawilgocenia lub granicy wykwitów solnych). Do poziomu min 20 cm powyżej zakończenia otworów iniekcyjnych należy oczyścić fugi na głębokość 2 cm i uzupełnić materiałem VANDEX UNI MORTAR 1. Zużycie ok. 2 kg/m 2 fugownie. Na tak przygotowaną podłoże (20 cm) należy położyć VANDEX BB 75-10

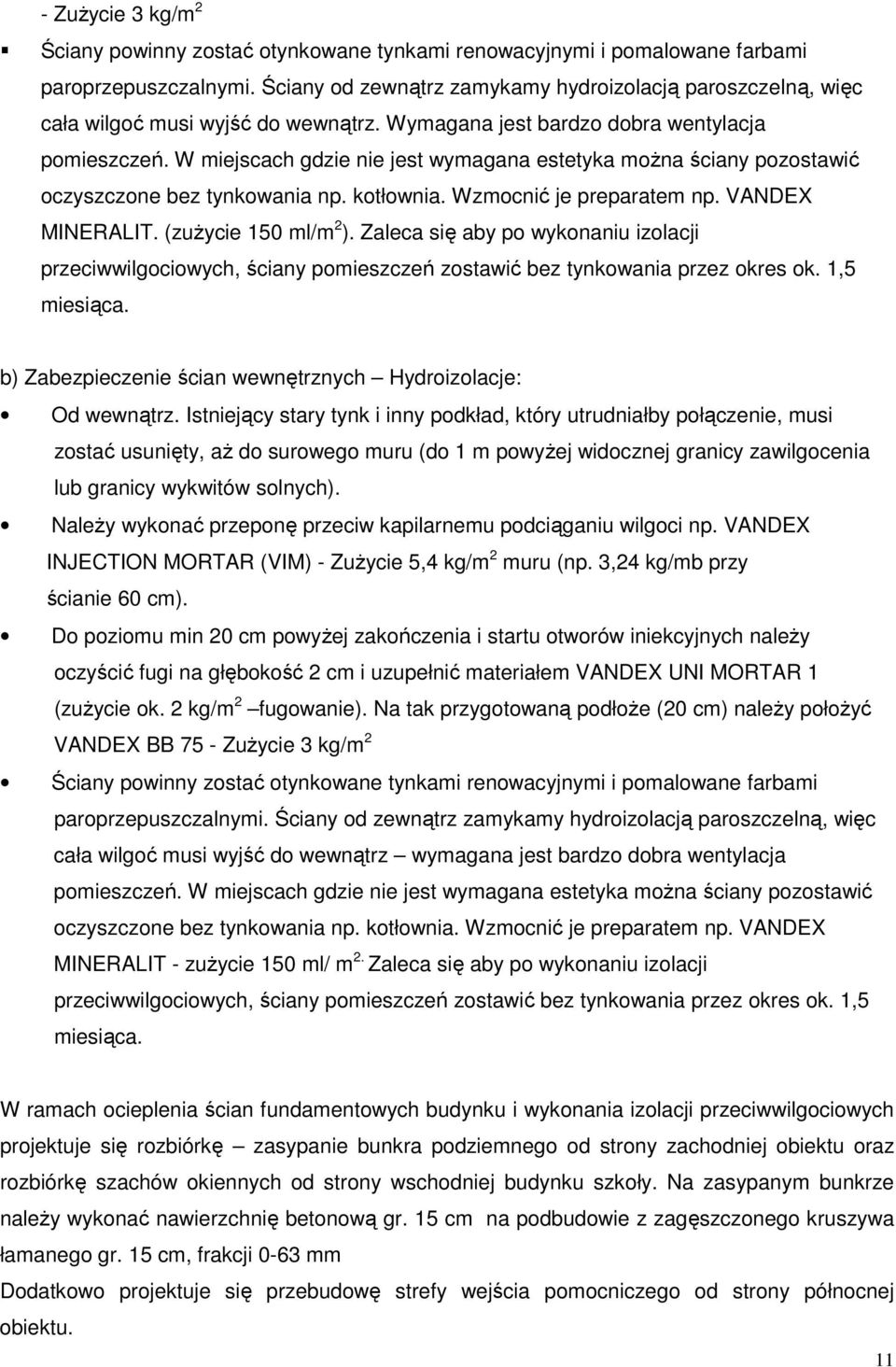

10 - Zużycie 3 kg/m 2 Ściany powinny zostać otynkowane tynkami renowacyjnymi i pomalowane farbami paroprzepuszczalnymi. Ściany od zewnątrz zamykamy hydroizolacją paroszczelną, więc cała wilgoć musi wyjść do wewnątrz. Wymagana jest bardzo dobra wentylacja pomieszczeń. W miejscach gdzie nie jest wymagana estetyka można ściany pozostawić oczyszczone bez tynkowania np. kotłownia. Wzmocnić je preparatem np. VANDEX MINERALIT. (zużycie 150 ml/m 2 ). Zaleca się aby po wykonaniu izolacji przeciwwilgociowych, ściany pomieszczeń zostawić bez tynkowania przez okres ok. 1,5 miesiąca. b) Zabezpieczenie ścian wewnętrznych Hydroizolacje: Od wewnątrz. Istniejący stary tynk i inny podkład, który utrudniałby połączenie, musi zostać usunięty, aż do surowego muru (do 1 m powyżej widocznej granicy zawilgocenia lub granicy wykwitów solnych). Należy wykonać przeponę przeciw kapilarnemu podciąganiu wilgoci np. VANDEX INJECTION MORTAR (VIM) - Zużycie 5,4 kg/m 2 muru (np. 3,24 kg/mb przy ścianie 60 cm). Do poziomu min 20 cm powyżej zakończenia i startu otworów iniekcyjnych należy oczyścić fugi na głębokość 2 cm i uzupełnić materiałem VANDEX UNI MORTAR 1 (zużycie ok. 2 kg/m 2 fugowanie). Na tak przygotowaną podłoże (20 cm) należy położyć VANDEX BB 75 - Zużycie 3 kg/m 2 Ściany powinny zostać otynkowane tynkami renowacyjnymi i pomalowane farbami paroprzepuszczalnymi. Ściany od zewnątrz zamykamy hydroizolacją paroszczelną, więc cała wilgoć musi wyjść do wewnątrz wymagana jest bardzo dobra wentylacja pomieszczeń. W miejscach gdzie nie jest wymagana estetyka można ściany pozostawić oczyszczone bez tynkowania np. kotłownia. Wzmocnić je preparatem np. VANDEX MINERALIT - zużycie 150 ml/ m 2. Zaleca się aby po wykonaniu izolacji przeciwwilgociowych, ściany pomieszczeń zostawić bez tynkowania przez okres ok. 1,5 miesiąca. W ramach ocieplenia ścian fundamentowych budynku i wykonania izolacji przeciwwilgociowych projektuje się rozbiórkę zasypanie bunkra podziemnego od strony zachodniej obiektu oraz rozbiórkę szachów okiennych od strony wschodniej budynku szkoły. Na zasypanym bunkrze należy wykonać nawierzchnię betonową gr. 15 cm na podbudowie z zagęszczonego kruszywa łamanego gr. 15 cm, frakcji 0-63 mm Dodatkowo projektuje się przebudowę strefy wejścia pomocniczego od strony północnej obiektu. 11

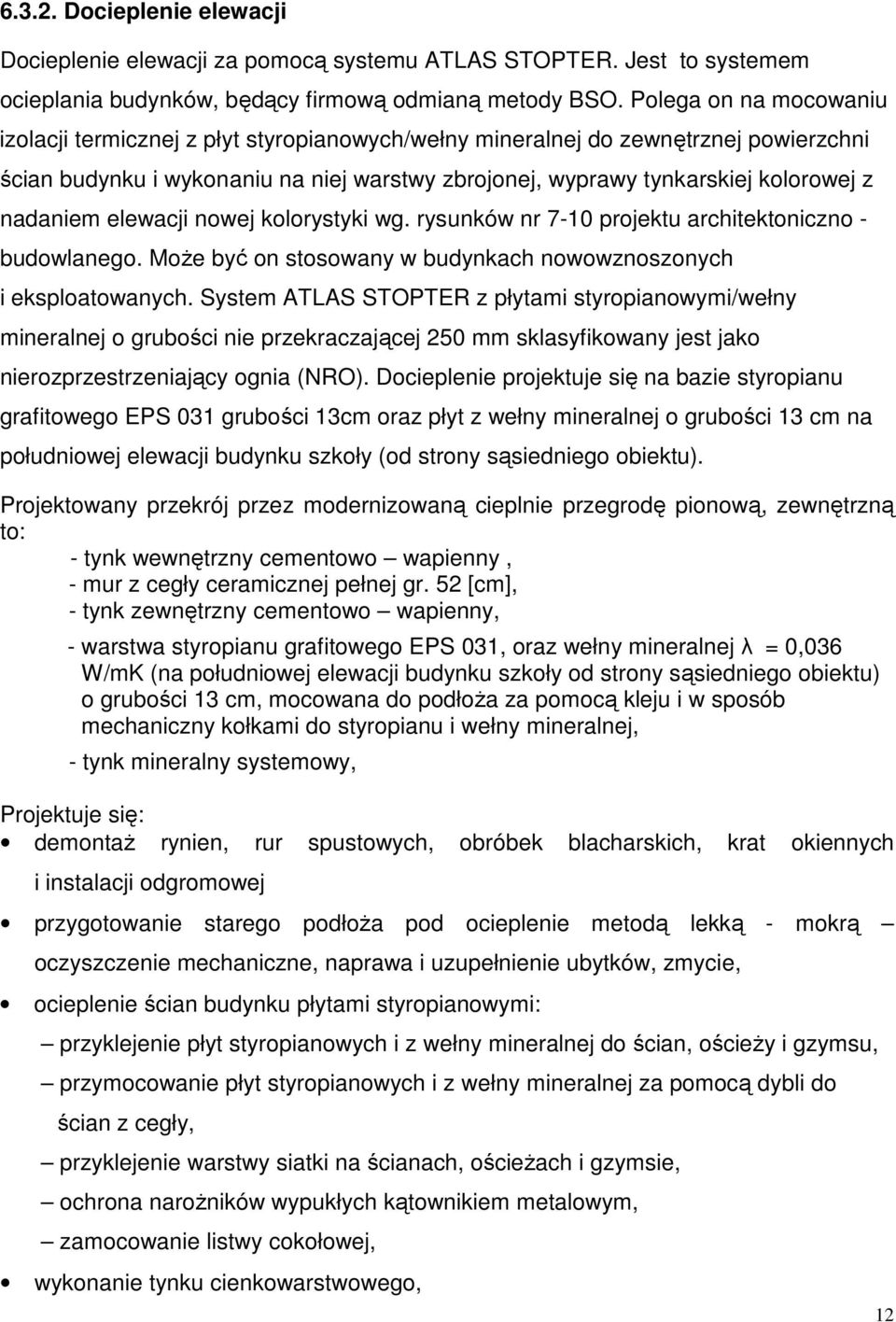

11 Docieplenie elewacji Docieplenie elewacji za pomocą systemu ATLAS STOPTER. Jest to systemem ocieplania budynków, będący firmową odmianą metody BSO. Polega on na mocowaniu izolacji termicznej z płyt styropianowych/wełny mineralnej do zewnętrznej powierzchni ścian budynku i wykonaniu na niej warstwy zbrojonej, wyprawy tynkarskiej kolorowej z nadaniem elewacji nowej kolorystyki wg. rysunków nr 7-10 projektu architektoniczno - budowlanego. Może być on stosowany w budynkach nowowznoszonych i eksploatowanych. System ATLAS STOPTER z płytami styropianowymi/wełny mineralnej o grubości nie przekraczającej 250 mm sklasyfikowany jest jako nierozprzestrzeniający ognia (NRO). Docieplenie projektuje się na bazie styropianu grafitowego EPS 031 grubości 13cm oraz płyt z wełny mineralnej o grubości 13 cm na południowej elewacji budynku szkoły (od strony sąsiedniego obiektu). Projektowany przekrój przez modernizowaną cieplnie przegrodę pionową, zewnętrzną to: - tynk wewnętrzny cementowo wapienny, - mur z cegły ceramicznej pełnej gr. 52 [cm], - tynk zewnętrzny cementowo wapienny, - warstwa styropianu grafitowego EPS 031, oraz wełny mineralnej λ = 0,036 W/mK (na południowej elewacji budynku szkoły od strony sąsiedniego obiektu) o grubości 13 cm, mocowana do podłoża za pomocą kleju i w sposób mechaniczny kołkami do styropianu i wełny mineralnej, - tynk mineralny systemowy, Projektuje się: demontaż rynien, rur spustowych, obróbek blacharskich, krat okiennych i instalacji odgromowej przygotowanie starego podłoża pod ocieplenie metodą lekką - mokrą oczyszczenie mechaniczne, naprawa i uzupełnienie ubytków, zmycie, ocieplenie ścian budynku płytami styropianowymi: przyklejenie płyt styropianowych i z wełny mineralnej do ścian, ościeży i gzymsu, przymocowanie płyt styropianowych i z wełny mineralnej za pomocą dybli do ścian z cegły, przyklejenie warstwy siatki na ścianach, ościeżach i gzymsie, ochrona narożników wypukłych kątownikiem metalowym, zamocowanie listwy cokołowej, wykonanie tynku cienkowarstwowego, 12

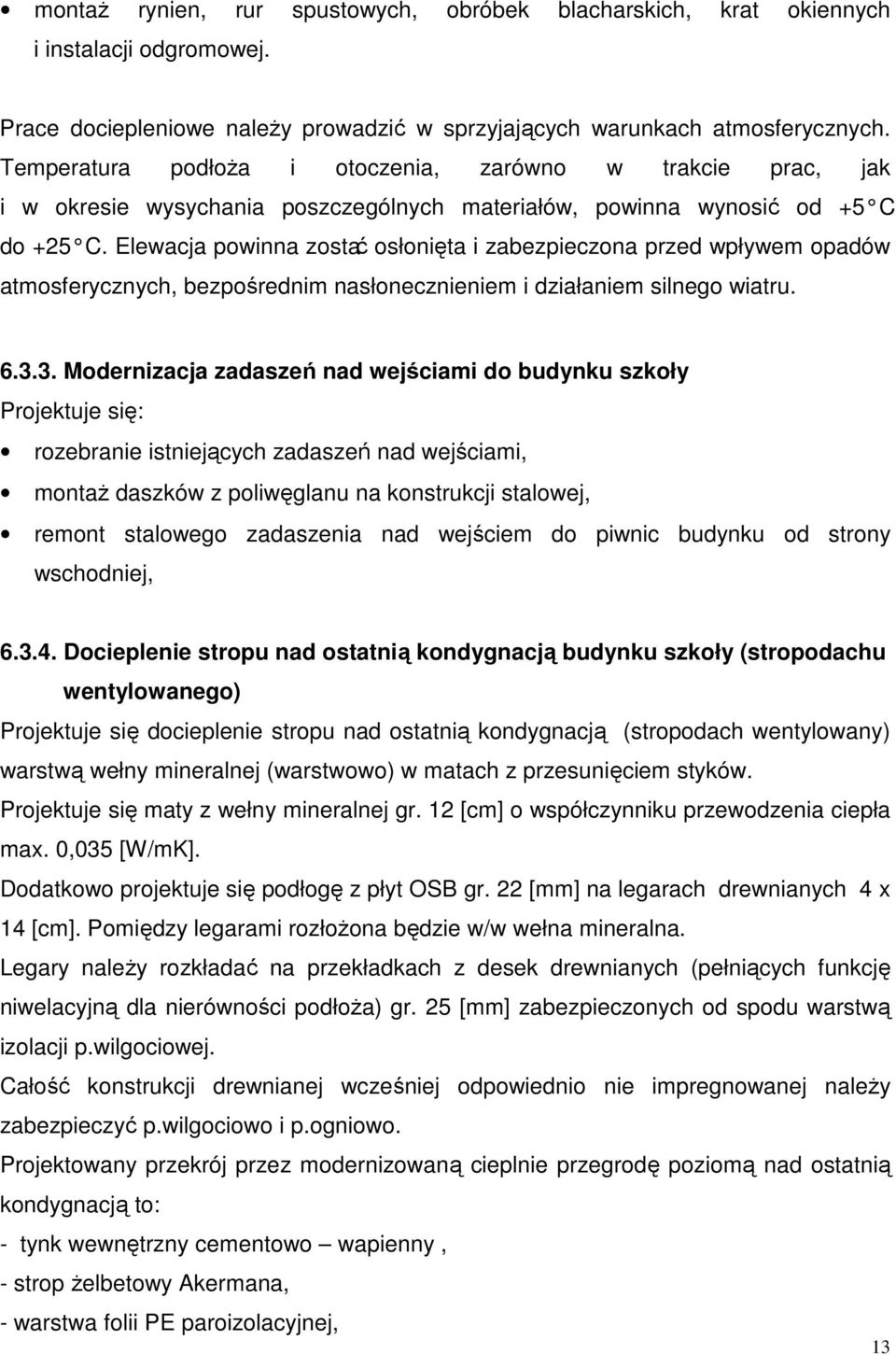

12 montaż rynien, rur spustowych, obróbek blacharskich, krat okiennych i instalacji odgromowej. Prace dociepleniowe należy prowadzić w sprzyjających warunkach atmosferycznych. Temperatura podłoża i otoczenia, zarówno w trakcie prac, jak i w okresie wysychania poszczególnych materiałów, powinna wynosić od +5 C do +25 C. Elewacja powinna zostać osłonięta i zabezpieczona przed wpływem opadów atmosferycznych, bezpośrednim nasłonecznieniem i działaniem silnego wiatru Modernizacja zadaszeń nad wejściami do budynku szkoły Projektuje się: rozebranie istniejących zadaszeń nad wejściami, montaż daszków z poliwęglanu na konstrukcji stalowej, remont stalowego zadaszenia nad wejściem do piwnic budynku od strony wschodniej, Docieplenie stropu nad ostatnią kondygnacją budynku szkoły (stropodachu wentylowanego) Projektuje się docieplenie stropu nad ostatnią kondygnacją (stropodach wentylowany) warstwą wełny mineralnej (warstwowo) w matach z przesunięciem styków. Projektuje się maty z wełny mineralnej gr. 12 [cm] o współczynniku przewodzenia ciepła max. 0,035 [W/mK]. Dodatkowo projektuje się podłogę z płyt OSB gr. 22 [mm] na legarach drewnianych 4 x 14 [cm]. Pomiędzy legarami rozłożona będzie w/w wełna mineralna. Legary należy rozkładać na przekładkach z desek drewnianych (pełniących funkcję niwelacyjną dla nierówności podłoża) gr. 25 [mm] zabezpieczonych od spodu warstwą izolacji p.wilgociowej. Całość konstrukcji drewnianej wcześniej odpowiednio nie impregnowanej należy zabezpieczyć p.wilgociowo i p.ogniowo. Projektowany przekrój przez modernizowaną cieplnie przegrodę poziomą nad ostatnią kondygnacją to: - tynk wewnętrzny cementowo wapienny, - strop żelbetowy Akermana, - warstwa folii PE paroizolacyjnej, 13

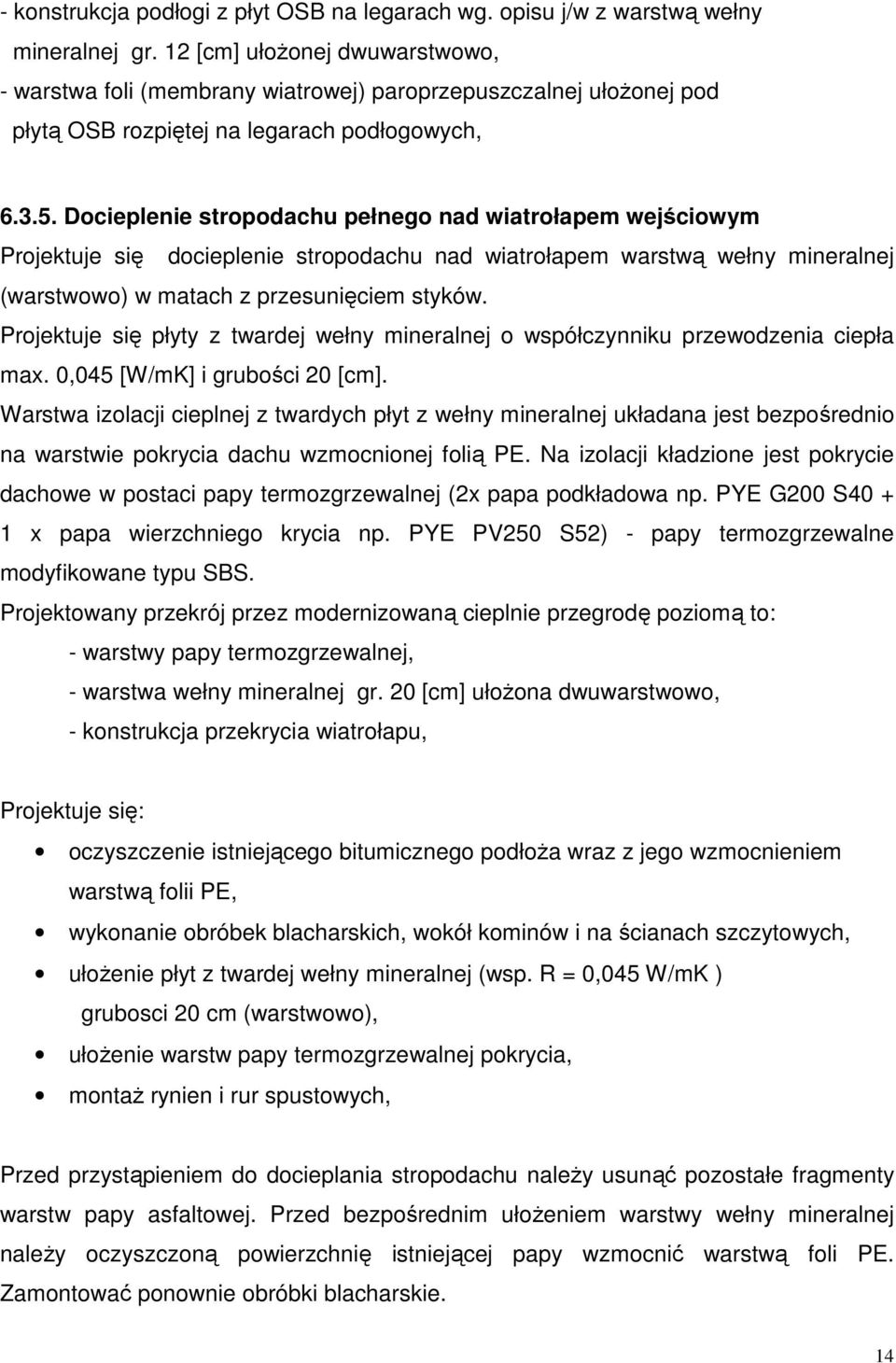

13 - konstrukcja podłogi z płyt OSB na legarach wg. opisu j/w z warstwą wełny mineralnej gr. 12 [cm] ułożonej dwuwarstwowo, - warstwa foli (membrany wiatrowej) paroprzepuszczalnej ułożonej pod płytą OSB rozpiętej na legarach podłogowych, Docieplenie stropodachu pełnego nad wiatrołapem wejściowym Projektuje się docieplenie stropodachu nad wiatrołapem warstwą wełny mineralnej (warstwowo) w matach z przesunięciem styków. Projektuje się płyty z twardej wełny mineralnej o współczynniku przewodzenia ciepła max. 0,045 [W/mK] i grubości 20 [cm]. Warstwa izolacji cieplnej z twardych płyt z wełny mineralnej układana jest bezpośrednio na warstwie pokrycia dachu wzmocnionej folią PE. Na izolacji kładzione jest pokrycie dachowe w postaci papy termozgrzewalnej (2x papa podkładowa np. PYE G200 S x papa wierzchniego krycia np. PYE PV250 S52) - papy termozgrzewalne modyfikowane typu SBS. Projektowany przekrój przez modernizowaną cieplnie przegrodę poziomą to: - warstwy papy termozgrzewalnej, - warstwa wełny mineralnej gr. 20 [cm] ułożona dwuwarstwowo, - konstrukcja przekrycia wiatrołapu, Projektuje się: oczyszczenie istniejącego bitumicznego podłoża wraz z jego wzmocnieniem warstwą folii PE, wykonanie obróbek blacharskich, wokół kominów i na ścianach szczytowych, ułożenie płyt z twardej wełny mineralnej (wsp. R = 0,045 W/mK ) grubosci 20 cm (warstwowo), ułożenie warstw papy termozgrzewalnej pokrycia, montaż rynien i rur spustowych, Przed przystąpieniem do docieplania stropodachu należy usunąć pozostałe fragmenty warstw papy asfaltowej. Przed bezpośrednim ułożeniem warstwy wełny mineralnej należy oczyszczoną powierzchnię istniejącej papy wzmocnić warstwą foli PE. Zamontować ponownie obróbki blacharskie. 14

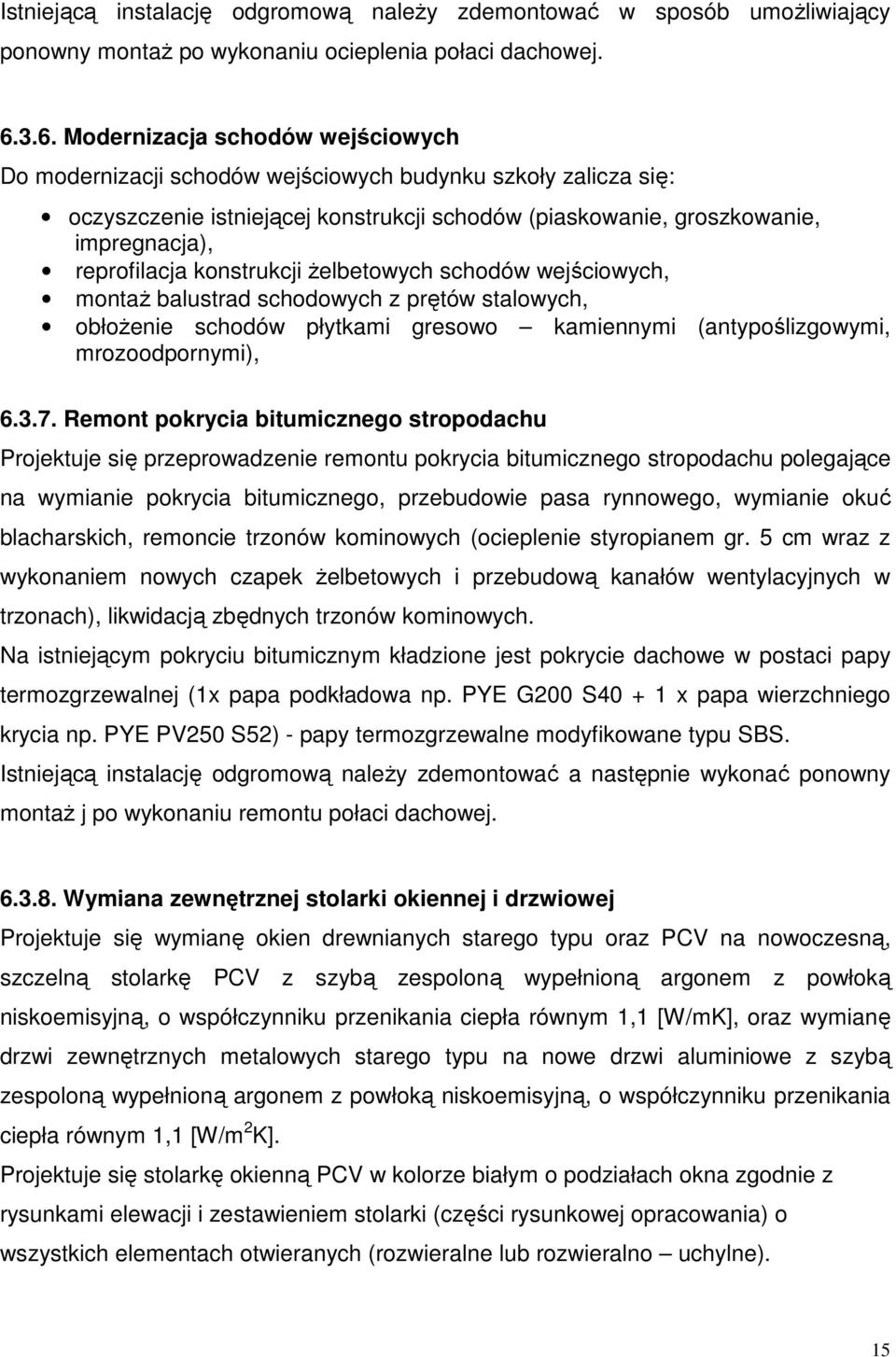

14 Istniejącą instalację odgromową należy zdemontować w sposób umożliwiający ponowny montaż po wykonaniu ocieplenia połaci dachowej Modernizacja schodów wejściowych Do modernizacji schodów wejściowych budynku szkoły zalicza się: oczyszczenie istniejącej konstrukcji schodów (piaskowanie, groszkowanie, impregnacja), reprofilacja konstrukcji żelbetowych schodów wejściowych, montaż balustrad schodowych z prętów stalowych, obłożenie schodów płytkami gresowo kamiennymi (antypoślizgowymi, mrozoodpornymi), Remont pokrycia bitumicznego stropodachu Projektuje się przeprowadzenie remontu pokrycia bitumicznego stropodachu polegające na wymianie pokrycia bitumicznego, przebudowie pasa rynnowego, wymianie okuć blacharskich, remoncie trzonów kominowych (ocieplenie styropianem gr. 5 cm wraz z wykonaniem nowych czapek żelbetowych i przebudową kanałów wentylacyjnych w trzonach), likwidacją zbędnych trzonów kominowych. Na istniejącym pokryciu bitumicznym kładzione jest pokrycie dachowe w postaci papy termozgrzewalnej (1x papa podkładowa np. PYE G200 S x papa wierzchniego krycia np. PYE PV250 S52) - papy termozgrzewalne modyfikowane typu SBS. Istniejącą instalację odgromową należy zdemontować a następnie wykonać ponowny montaż j po wykonaniu remontu połaci dachowej Wymiana zewnętrznej stolarki okiennej i drzwiowej Projektuje się wymianę okien drewnianych starego typu oraz PCV na nowoczesną, szczelną stolarkę PCV z szybą zespoloną wypełnioną argonem z powłoką niskoemisyjną, o współczynniku przenikania ciepła równym 1,1 [W/mK], oraz wymianę drzwi zewnętrznych metalowych starego typu na nowe drzwi aluminiowe z szybą zespoloną wypełnioną argonem z powłoką niskoemisyjną, o współczynniku przenikania ciepła równym 1,1 [W/m 2 K]. Projektuje się stolarkę okienną PCV w kolorze białym o podziałach okna zgodnie z rysunkami elewacji i zestawieniem stolarki (części rysunkowej opracowania) o wszystkich elementach otwieranych (rozwieralne lub rozwieralno uchylne). 15

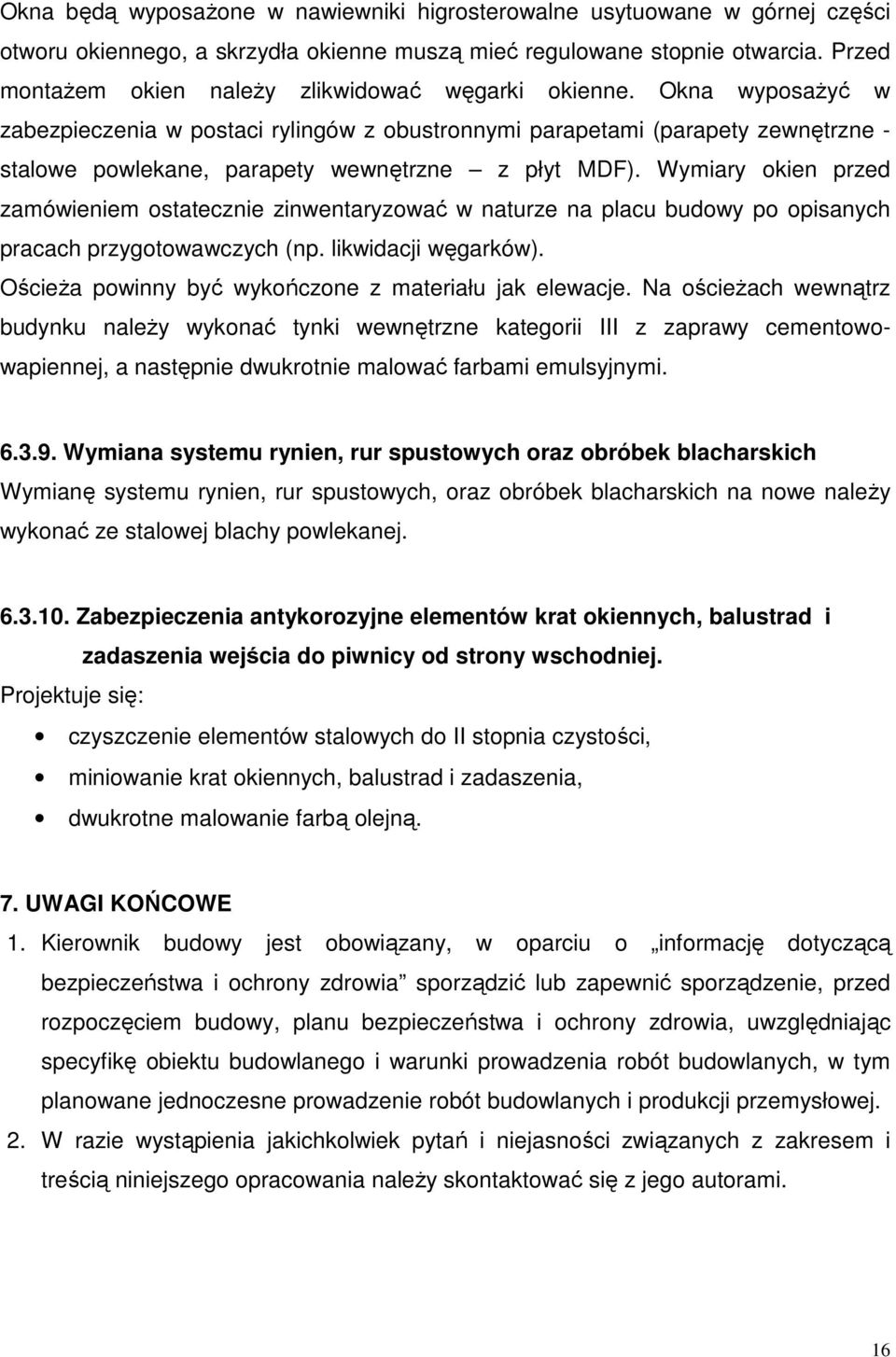

15 Okna będą wyposażone w nawiewniki higrosterowalne usytuowane w górnej części otworu okiennego, a skrzydła okienne muszą mieć regulowane stopnie otwarcia. Przed montażem okien należy zlikwidować węgarki okienne. Okna wyposażyć w zabezpieczenia w postaci rylingów z obustronnymi parapetami (parapety zewnętrzne - stalowe powlekane, parapety wewnętrzne z płyt MDF). Wymiary okien przed zamówieniem ostatecznie zinwentaryzować w naturze na placu budowy po opisanych pracach przygotowawczych (np. likwidacji węgarków). Ościeża powinny być wykończone z materiału jak elewacje. Na ościeżach wewnątrz budynku należy wykonać tynki wewnętrzne kategorii III z zaprawy cementowowapiennej, a następnie dwukrotnie malować farbami emulsyjnymi Wymiana systemu rynien, rur spustowych oraz obróbek blacharskich Wymianę systemu rynien, rur spustowych, oraz obróbek blacharskich na nowe należy wykonać ze stalowej blachy powlekanej Zabezpieczenia antykorozyjne elementów krat okiennych, balustrad i zadaszenia wejścia do piwnicy od strony wschodniej. Projektuje się: czyszczenie elementów stalowych do II stopnia czystości, miniowanie krat okiennych, balustrad i zadaszenia, dwukrotne malowanie farbą olejną. 7. UWAGI KOŃCOWE 1. Kierownik budowy jest obowiązany, w oparciu o informację dotyczącą bezpieczeństwa i ochrony zdrowia sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych, w tym planowane jednoczesne prowadzenie robót budowlanych i produkcji przemysłowej. 2. W razie wystąpienia jakichkolwiek pytań i niejasności związanych z zakresem i treścią niniejszego opracowania należy skontaktować się z jego autorami. 16

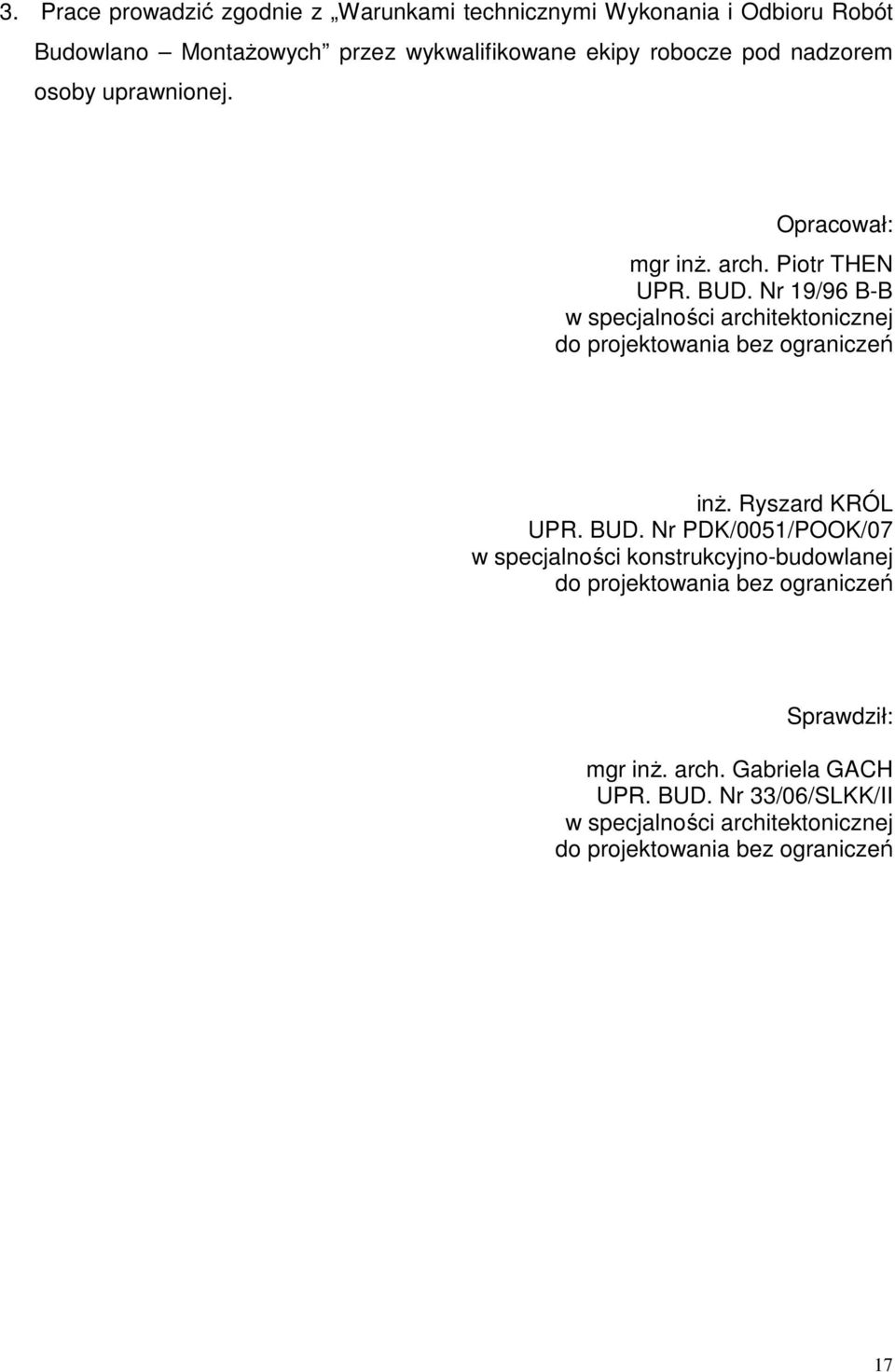

16 3. Prace prowadzić zgodnie z Warunkami technicznymi Wykonania i Odbioru Robót Budowlano Montażowych przez wykwalifikowane ekipy robocze pod nadzorem osoby uprawnionej. Opracował: mgr inż. arch. Piotr THEN UPR. BUD. Nr 19/96 B-B w specjalności architektonicznej do projektowania bez ograniczeń inż. Ryszard KRÓL UPR. BUD. Nr PDK/0051/POOK/07 w specjalności konstrukcyjno-budowlanej do projektowania bez ograniczeń Sprawdził: mgr inż. arch. Gabriela GACH UPR. BUD. Nr 33/06/SLKK/II w specjalności architektonicznej do projektowania bez ograniczeń 17
