FD705RVDS/FD710RVDS Liniowe czujki dymu

Wielkość: px
Rozpocząć pokaz od strony:

Download "FD705RVDS/FD710RVDS Liniowe czujki dymu"

Transkrypt

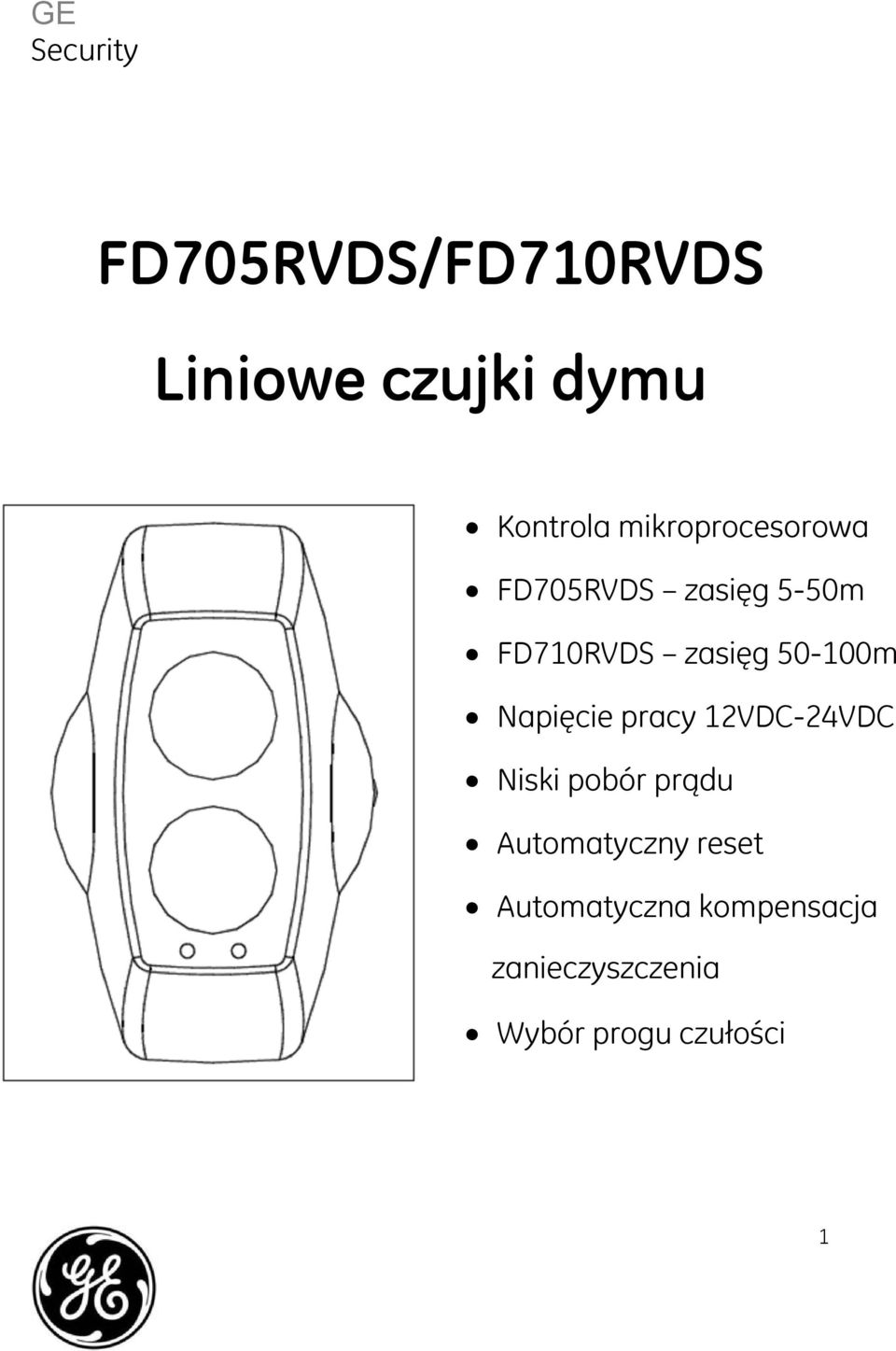

1 FD705RVDS/FD710RVDS Liniowe czujki dymu Kontrola mikroprocesorowa FD705RVDS zasięg 5-50m FD710RVDS zasięg m Napięcie pracy 12VDC-24VDC Niski pobór prądu Automatyczny reset Automatyczna kompensacja zanieczyszczenia Wybór progu czułości 1

2 1 Opis systemu Zasada pracy Zasady rozmieszczania czujek Rozmieszczanie czujek pod sufitem Rozmieszczenie czujek w przypadku stropów pochyłych Pozycjonowanie czujek w atrium Montaż czujek Instalacja głowicy czujki Instalacja zwierciadła pryzmatycznego Tryb ustawiania zwierciadła Tryb strojenia Aktywacja trybu strojenia Regulacja Algorytm procesu regulacji Wyjście z trybu strojenia Testowanie Test uszkodzenia Test alarmu pożarowego Połączenia i konfiguracja Podłączenie Konfiguracja przełącznika DIP Przykładowe podłączenie Schemat podłączenia pojedynczej strefy Schemat podłączenia kilku stref Widok oraz konfiguracja przełączników DIP czujki Dane techniczne Uwagi Lista części...17 FD705RVDS/FD710RVDS Liniowe czujki dymu 2

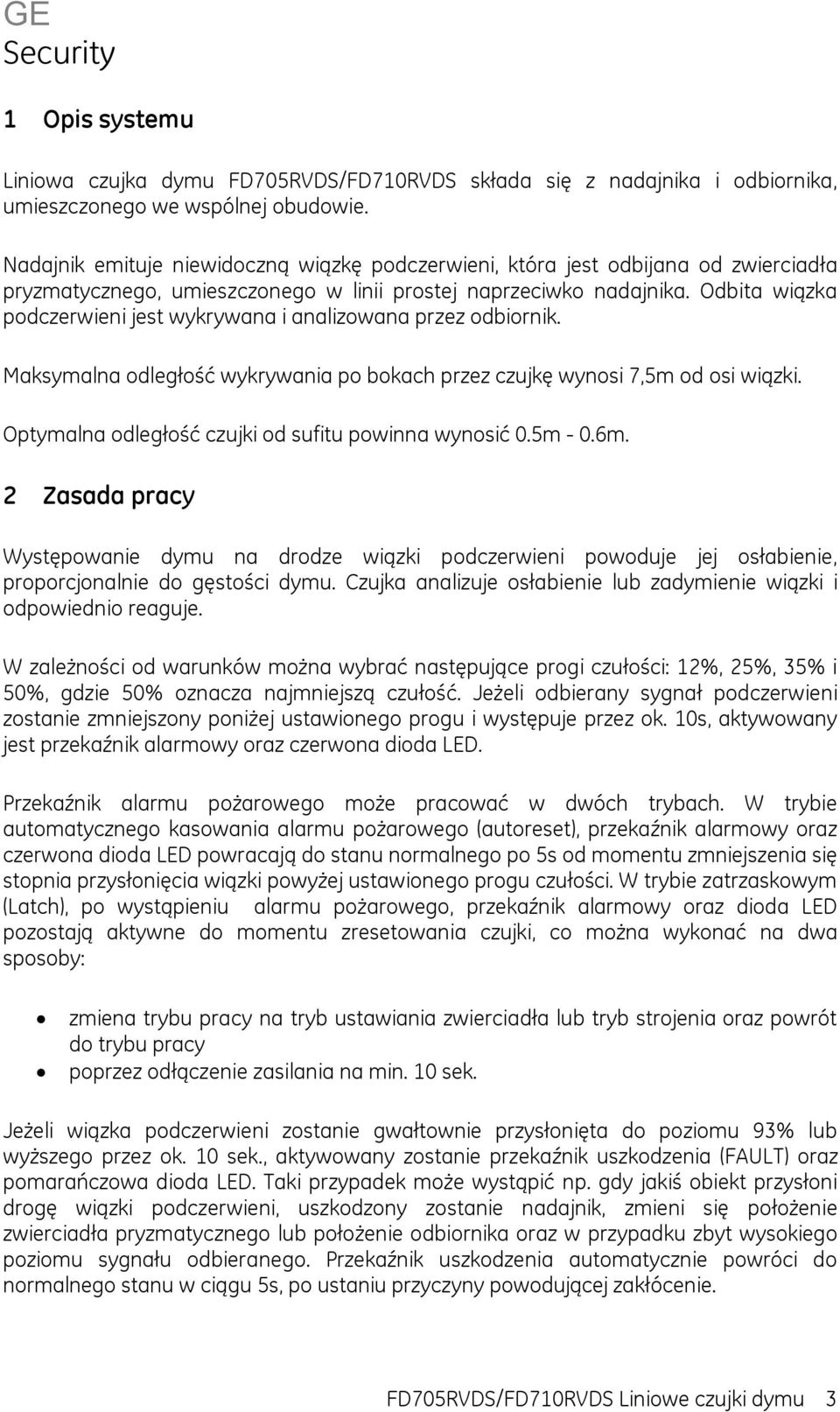

3 1 Opis systemu Liniowa czujka dymu FD705RVDS/FD710RVDS składa się z nadajnika i odbiornika, umieszczonego we wspólnej obudowie. Nadajnik emituje niewidoczną wiązkę podczerwieni, która jest odbijana od zwierciadła pryzmatycznego, umieszczonego w linii prostej naprzeciwko nadajnika. Odbita wiązka podczerwieni jest wykrywana i analizowana przez odbiornik. Maksymalna odległość wykrywania po bokach przez czujkę wynosi 7,5m od osi wiązki. Optymalna odległość czujki od sufitu powinna wynosić 0.5m - 0.6m. 2 Zasada pracy Występowanie dymu na drodze wiązki podczerwieni powoduje jej osłabienie, proporcjonalnie do gęstości dymu. Czujka analizuje osłabienie lub zadymienie wiązki i odpowiednio reaguje. W zależności od warunków można wybrać następujące progi czułości: 12%, 25%, 35% i 50%, gdzie 50% oznacza najmniejszą czułość. Jeżeli odbierany sygnał podczerwieni zostanie zmniejszony poniżej ustawionego progu i występuje przez ok. 10s, aktywowany jest przekaźnik alarmowy oraz czerwona dioda LED. Przekaźnik alarmu pożarowego może pracować w dwóch trybach. W trybie automatycznego kasowania alarmu pożarowego (autoreset), przekaźnik alarmowy oraz czerwona dioda LED powracają do stanu normalnego po 5s od momentu zmniejszenia się stopnia przysłonięcia wiązki powyżej ustawionego progu czułości. W trybie zatrzaskowym (Latch), po wystąpieniu alarmu pożarowego, przekaźnik alarmowy oraz dioda LED pozostają aktywne do momentu zresetowania czujki, co można wykonać na dwa sposoby: zmiena trybu pracy na tryb ustawiania zwierciadła lub tryb strojenia oraz powrót do trybu pracy poprzez odłączenie zasilania na min. 10 sek. Jeżeli wiązka podczerwieni zostanie gwałtownie przysłonięta do poziomu 93% lub wyższego przez ok. 10 sek., aktywowany zostanie przekaźnik uszkodzenia (FAULT) oraz pomarańczowa dioda LED. Taki przypadek może wystąpić np. gdy jakiś obiekt przysłoni drogę wiązki podczerwieni, uszkodzony zostanie nadajnik, zmieni się położenie zwierciadła pryzmatycznego lub położenie odbiornika oraz w przypadku zbyt wysokiego poziomu sygnału odbieranego. Przekaźnik uszkodzenia automatycznie powróci do normalnego stanu w ciągu 5s, po ustaniu przyczyny powodującej zakłócenie. FD705RVDS/FD710RVDS Liniowe czujki dymu 3

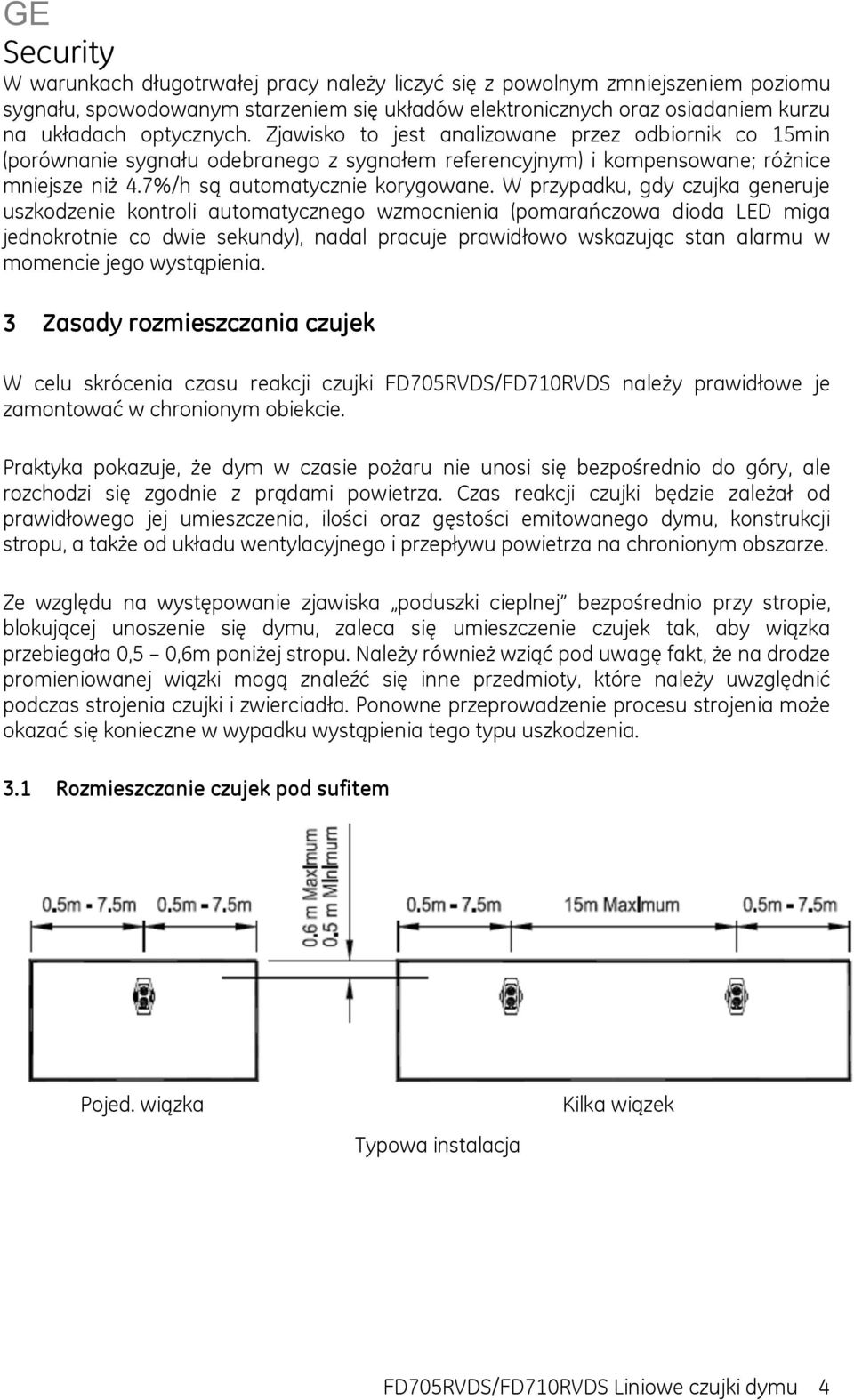

4 W warunkach długotrwałej pracy należy liczyć się z powolnym zmniejszeniem poziomu sygnału, spowodowanym starzeniem się układów elektronicznych oraz osiadaniem kurzu na układach optycznych. Zjawisko to jest analizowane przez odbiornik co 15min (porównanie sygnału odebranego z sygnałem referencyjnym) i kompensowane; różnice mniejsze niż 4.7%/h są automatycznie korygowane. W przypadku, gdy czujka generuje uszkodzenie kontroli automatycznego wzmocnienia (pomarańczowa dioda LED miga jednokrotnie co dwie sekundy), nadal pracuje prawidłowo wskazując stan alarmu w momencie jego wystąpienia. 3 Zasady rozmieszczania czujek W celu skrócenia czasu reakcji czujki FD705RVDS/FD710RVDS należy prawidłowe je zamontować w chronionym obiekcie. Praktyka pokazuje, że dym w czasie pożaru nie unosi się bezpośrednio do góry, ale rozchodzi się zgodnie z prądami powietrza. Czas reakcji czujki będzie zależał od prawidłowego jej umieszczenia, ilości oraz gęstości emitowanego dymu, konstrukcji stropu, a także od układu wentylacyjnego i przepływu powietrza na chronionym obszarze. Ze względu na występowanie zjawiska poduszki cieplnej bezpośrednio przy stropie, blokującej unoszenie się dymu, zaleca się umieszczenie czujek tak, aby wiązka przebiegała 0,5 0,6m poniżej stropu. Należy również wziąć pod uwagę fakt, że na drodze promieniowanej wiązki mogą znaleźć się inne przedmioty, które należy uwzględnić podczas strojenia czujki i zwierciadła. Ponowne przeprowadzenie procesu strojenia może okazać się konieczne w wypadku wystąpienia tego typu uszkodzenia. 3.1 Rozmieszczanie czujek pod sufitem Pojed. wiązka Typowa instalacja Kilka wiązek FD705RVDS/FD710RVDS Liniowe czujki dymu 4

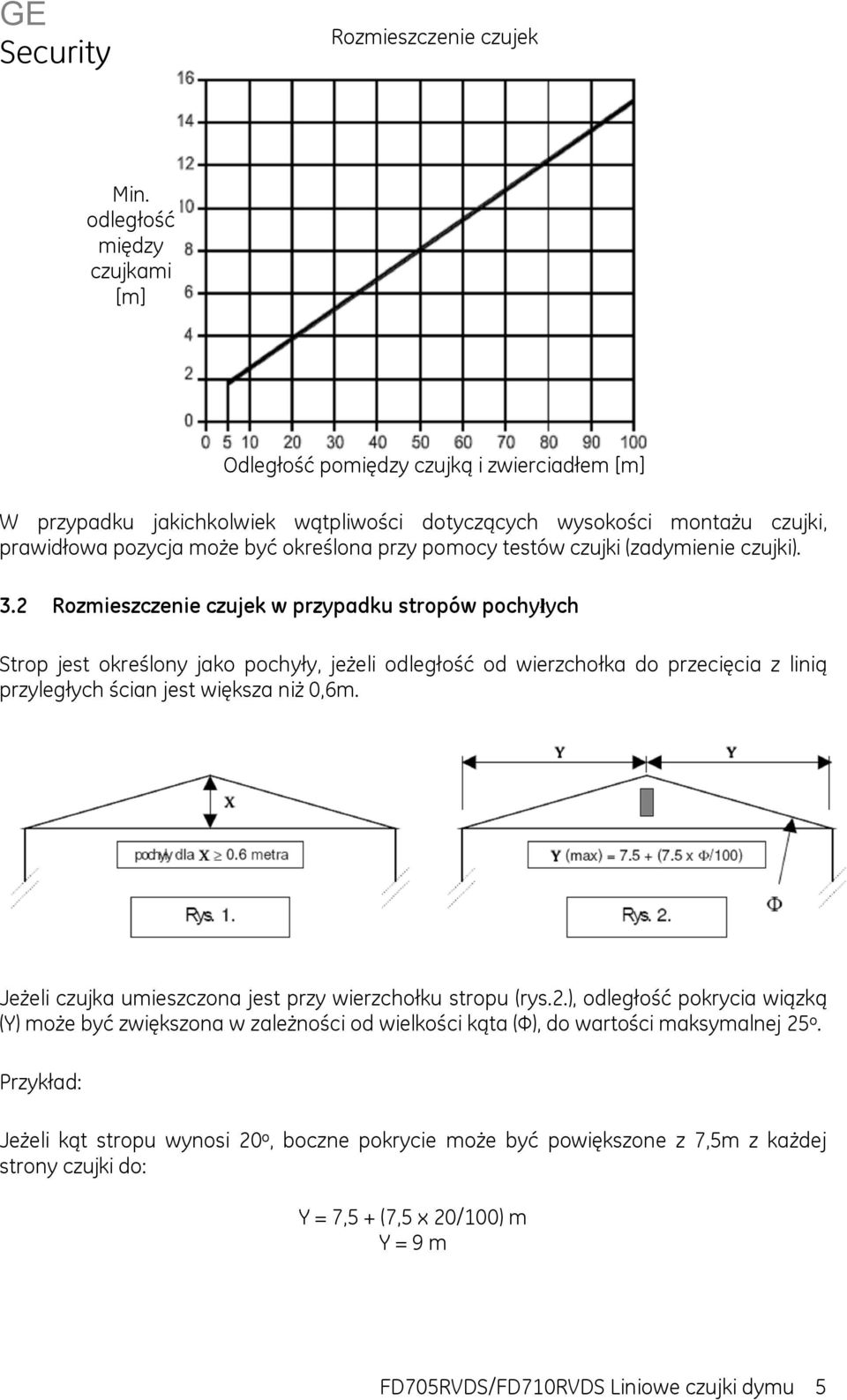

5 Rozmieszczenie czujek Min. odległość między czujkami [m] Odległość pomiędzy czujką i zwierciadłem [m] W przypadku jakichkolwiek wątpliwości dotyczących wysokości montażu czujki, prawidłowa pozycja może być określona przy pomocy testów czujki (zadymienie czujki). 3.2 Rozmieszczenie czujek w przypadku stropów pochyłych Strop jest określony jako pochyły, jeżeli odległość od wierzchołka do przecięcia z linią przyległych ścian jest większa niż 0,6m. Jeżeli czujka umieszczona jest przy wierzchołku stropu (rys.2.), odległość pokrycia wiązką (Y) może być zwiększona w zależności od wielkości kąta (Φ), do wartości maksymalnej 25 o. Przykład: Jeżeli kąt stropu wynosi 20 o, boczne pokrycie może być powiększone z 7,5m z każdej strony czujki do: Y = 7,5 + (7,5 x 20/100) m Y = 9 m FD705RVDS/FD710RVDS Liniowe czujki dymu 5

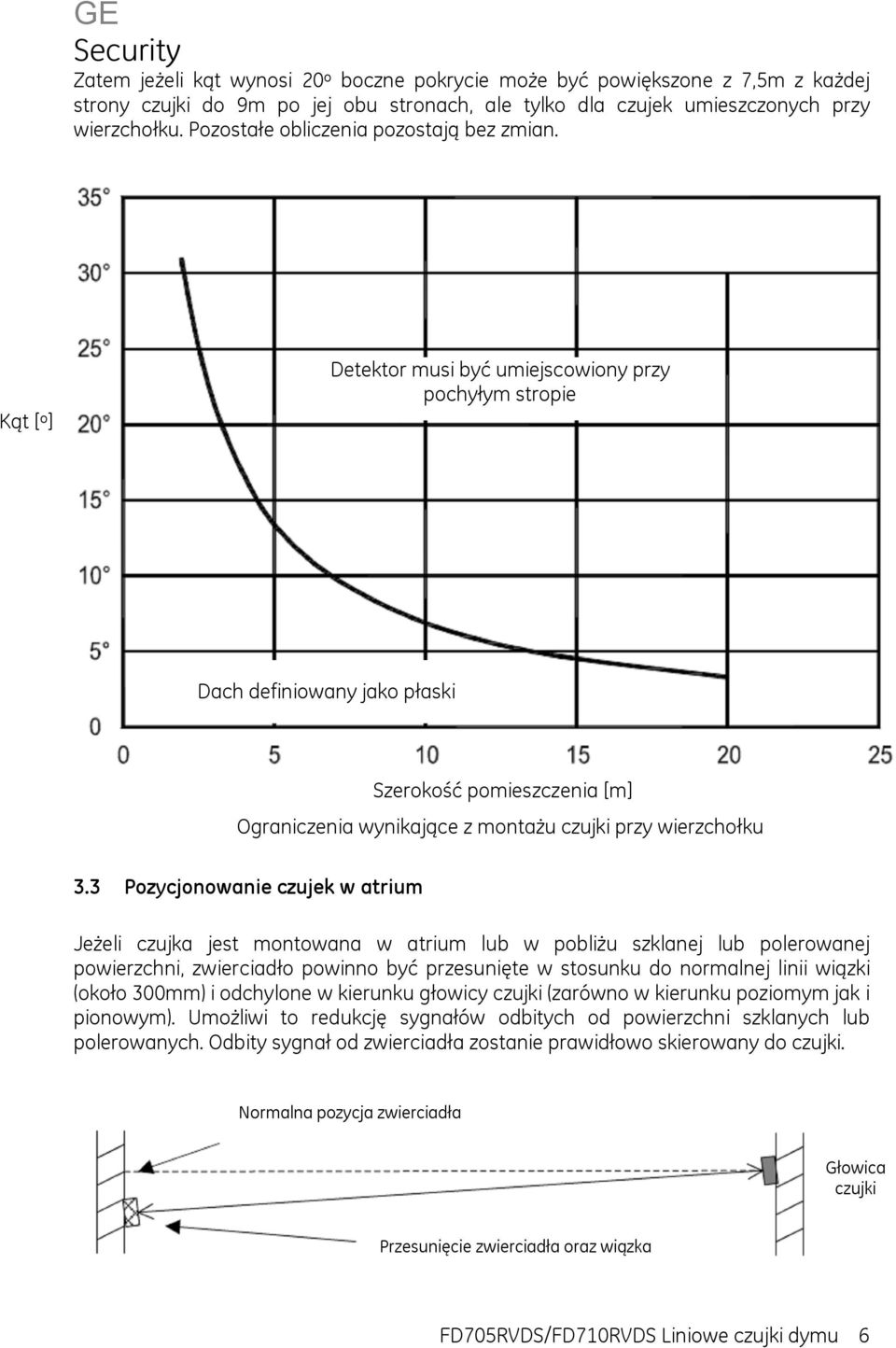

6 Zatem jeżeli kąt wynosi 20 o boczne pokrycie może być powiększone z 7,5m z każdej strony czujki do 9m po jej obu stronach, ale tylko dla czujek umieszczonych przy wierzchołku. Pozostałe obliczenia pozostają bez zmian. Kąt [ o ] Detektor musi być umiejscowiony przy pochyłym stropie Dach definiowany jako płaski Szerokość pomieszczenia [m] Ograniczenia wynikające z montażu czujki przy wierzchołku 3.3 Pozycjonowanie czujek w atrium Jeżeli czujka jest montowana w atrium lub w pobliżu szklanej lub polerowanej powierzchni, zwierciadło powinno być przesunięte w stosunku do normalnej linii wiązki (około 300mm) i odchylone w kierunku głowicy czujki (zarówno w kierunku poziomym jak i pionowym). Umożliwi to redukcję sygnałów odbitych od powierzchni szklanych lub polerowanych. Odbity sygnał od zwierciadła zostanie prawidłowo skierowany do czujki. Normalna pozycja zwierciadła Głowica czujki Przesunięcie zwierciadła oraz wiązka FD705RVDS/FD710RVDS Liniowe czujki dymu 6

7 4 Montaż czujek Sprawdź, czy wszystkie części zostały dostarczone zgodnie z listą. Ustaw odpowiednio próg czułości przy pomocy przełączników 3 i 4. (rys.4.) Domyślnie jest on ustawiony na 35% i jest to wartość optymalna dla większości zastosowań. Jeżeli czujka będzie instalowana w środowisku mocno zakurzonym, należy zmienić próg na 50%. Przełącznik 1 umożliwia ustawienie resetu przekaźnika alarmowego czujki automatycznie lub po odłączeniu zasilania (zatrzask). Domyślnie ustawiona jest opcja autoresetu. Ustaw przełącznik trybu pracy (rys.4.) w pozycji ustawiania zwierciadła położenie górne. Głowica czujki w tym momencie jest gotowa do instalacji. Jeżeli wymagana jest zmiana konfiguracji przełącznika DIP (pozycje 1-4) po przeprowadzeniu procesu instalacji, należy również wykonać reset poprzez odłączenie zasilania (reset można wykonać również poprzez wejście do trybu ustawienia zwierciadła lub trybu strojenia). 4.1 Instalacja głowicy czujki Przed instalacją należy zdjąć zewnętrzną osłonę zabezpieczającą czujki. Nie należy montować głowicy czujki na drewnie, ruchomych ścianach lub podobnych powierzchniach. Ustal położenie głowicy, która musi być montowane na stabilnej powierzchni, w odległości od 0,5 do 0,6m od stropu, nie bliżej nie 0,5m od sąsiedniej ściany lub konstrukcji. Należy zapewnić, aby linia prowadząca w kierunki zwierciadła pryzmatycznego nie była przysłonięta. Zwierciadło pryzmatyczne powinno być montowane na stabilnej powierzchni, w odległości od 5 do 100m w linii prostej od czujki (zakres oraz liczba zwierciadeł zależy od typu czujki). Wykorzystując szablon zaznacz na konstrukcji 4 punkty mocujące. Tylna płytka mocująca głowicę czujki posiada 4 otwory w celu łatwego montażu na konstrukcji. Załóż osłonę czujki oraz podłącz przewody. 4.2 Instalacja zwierciadła pryzmatycznego Zwierciadło należy montować na stabilnej powierzchni, pod kątem 90 o do linii wiązki, w odległości 5 do 50m (FD705RVDS) lub 50 do 100m (FD710RVDS) w linii prostej od czujki. Jeżeli czujka jest montowana w atrium lub w pobliżu szklanej lub polerowanej powierzchni, zwierciadło powinno być przesunięte w stosunku do normalnej linii wiązki (rozdział 3.3). FD705RVDS/FD710RVDS Liniowe czujki dymu 7

8 1 zwierciadło dla czujki FD705RVDS 4 zwierciadła dla czujki FD710RVDS Należy zapewnić, aby linia od czujki do zwierciadła nie była nigdy przysłaniana ruchomymi przedmiotami (np.drzwi). UWAGA: W zakresie 5m 50m należy stosować czujkę FD705RVDS, zaś w zakresie 50m - 100m należy stosować czujke FD710RVDS. 5 Tryb ustawiania zwierciadła Podłącz zasilanie do czujki. Po 5 sek. opóźnieniu układy elektroniczne rozpoczynają stabilną pracę, co zostanie zasygnalizowane przez czerwoną diodę LED jednokrotnym mignięciem dla czujki FD705RVDS lub dwukrotnym dla czujki FD710RVDS. Nie należy usuwać czujki ze ściany podczas tei operacji. Mechaniczne zestrojenie jest realizowane przy pomocy dwóch pokręteł, umieszczonych po obu stronach czujki, tuż za osłoną głowicy czujki. Umożliwiają one regulację głowicy w dwóch płaszczyznach. Skieruj głowicę w stronę zwierciadła regulując pokrętłami w poziome i pionowe do momentu, aż pomarańczowa dioda LED zapali się światłem ciągłym. Gdy nie będzie odbierany żaden sygnał, pomarańczowa dioda LED będzie wygaszona, zaś będzie błyskać ze zwiększającą się częstotliwością w momencie zbliżania się wiązki do zwierciadła. Świecenie się pomarańczowej diody LED w sposób ciągły oznacza, że zwierciadło zostało wykryte. Jest to zasadniczy test stwierdzający odbijanie się wiązki od zwierciadła, a nie od innej płaszczyzny odbijającej. Można to w prosty sposób potwierdzić przez przesłonięcie zwierciadła płaszczyzną nieodbijającą pomarańczowa dioda LED powinna zmienić swój stan - przestanie świecić lub zacznie powoli migać. Jeżeli wzdłuż wiązki znajduje się duża ilość powierzchni odbijających, nie należy na początku przeprowadzać procesu ustawiania reflektoru. W trybie ustawiania zwierciadła należy upewnić się, że dioda pomarańczowa nie miga, a następnie ustawić reflektor tak, aby dioda pomarańczowa zaczęła świecić w sposób ciągły. FD705RVDS/FD710RVDS Liniowe czujki dymu 8

9 6 Tryb strojenia 6.1 Aktywacja trybu strojenia Nie należy usuwać czujki ze ściany podczas tei operacji. Przełącznik trybu pracy ustaw w pozycji trybu strojenia (środkowe położenie) (Rys.4). 6.2 Regulacja Moc wiązki podczerwieni i czułość odbiornika jest automatycznie regulowana przez czujkę, w celu zapewnienia optymalnego poziomu odbieranego sygnału. Postęp w strojeniu jest obrazowany przez kolor i stan diod LED widocznych na przedniej części czujki: Czerwona dioda LED miga Poziom odbieranego sygnału jest zbyt duży i czujka próbuje ograniczyć moc promieniowanej wiązki. Pomarańczowa dioda LED świeci w sposób ciągły po czasie ok. 5 min, w którym migała Czujka nie odbiera sygnału. Należy powrócić to trybu ustawiania zwierciadła. Pomarańczowa dioda LED miga Poziom odbieranego sygnału jest zbyt niski i czujka próbuje zwiększyć moc promieniowanej wiązki. Diody LED nie świecą Moc wiązki podczerwieni i czułość odbiornika zostały dobrane optymalnie dla danego ustawienia czujka i zwierciadła, ale nie oznacza to, że zostały one prawidłowo wyregulowane, tzn. w przypadku zbyt dużego poziomu sygnału, czujka może odbierać sygnał odbity od innego obiektu. Czerwona/zielona dioda LED miga Stan, który oznacza, że moc promieniowanej wiązki jest bliska optymalnej FD705RVDS/FD710RVDS Liniowe czujki dymu 9

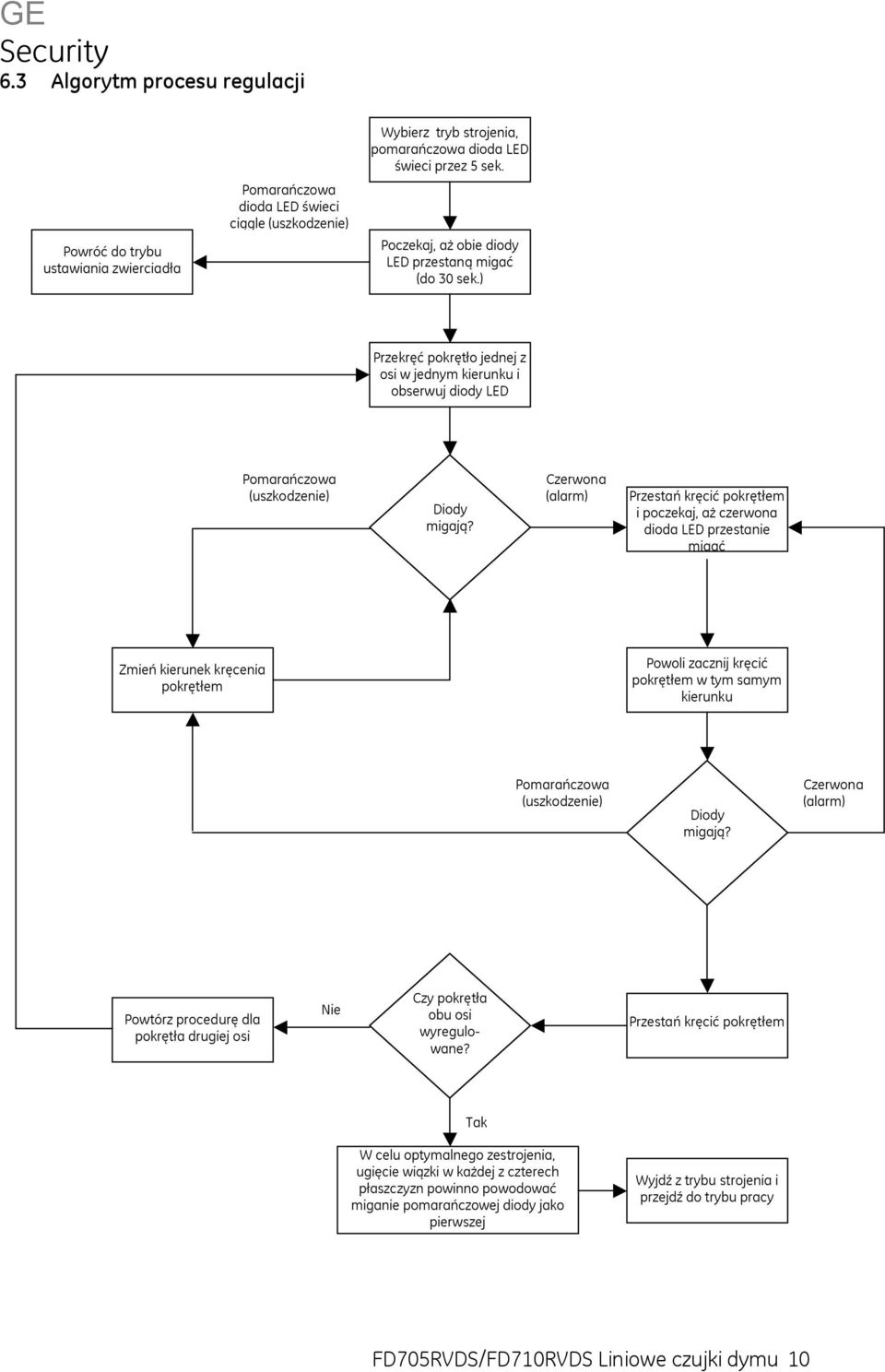

10 6.3 Algorytm procesu regulacji Powróć do trybu ustawiania zwierciadła Pomarańczowa dioda LED świeci ciągle (uszkodzenie) Wybierz tryb strojenia, pomarańczowa dioda LED świeci przez 5 sek. Poczekaj, aż obie diody LED przestaną migać (do 30 sek.) Przekręć pokrętło jednej z osi w jednym kierunku i obserwuj diody LED Pomarańczowa (uszkodzenie) Diody migają? Czerwona (alarm) Przestań kręcić pokrętłem i poczekaj, aż czerwona dioda LED przestanie migać Zmień kierunek kręcenia pokrętłem Powoli zacznij kręcić pokrętłem w tym samym kierunku Pomarańczowa (uszkodzenie) Diody migają? Czerwona (alarm) Powtórz procedurę dla pokrętła drugiej osi Nie Czy pokrętła obu osi wyregulowane? Przestań kręcić pokrętłem Tak W celu optymalnego zestrojenia, ugięcie wiązki w każdej z czterech płaszczyzn powinno powodować miganie pomarańczowej diody jako pierwszej Wyjdź z trybu strojenia i przejdź do trybu pracy FD705RVDS/FD710RVDS Liniowe czujki dymu 10

11 6.4 Wyjście z trybu strojenia Nie należy usuwać czujki ze ściany podczas tei operacji. Przełącznik trybu pracy ustaw w pozycji PRACA (dolne położenie) (Rys.4). W czasie wychodzenia z trybu strojenia czujka przejdzie w stan sprawdzenia wewnętrznej kalibracji, co będzie sygnalizowane miganiem pomarańczowej diody LED (raz na sekundę) przez okres ok. 60 sek, po czym proces zostanie zakończony. Jeżeli zakończy się niepowodzeniem, co może być spowodowane niewłaściwym zestrojeniem lub zbyt dużym szumem pochodzącym z układu elektronicznego/optycznego, czujka przejdzie do stanu uszkodzenia. W tym wypadku należy powtórzyć procedurę strojenia. Jeżeli proces sprawdzenia wewnętrznej kalibracji przebiegnie prawidłowo, pomarańczowa dioda LED zgaśnie, styki przekaźnika uszkodzenia zostaną zwarte, zaś czujka przejdzie do stanu normalnej pracy. Uwaga: W przypadku obu czujek, pomarańczowa dioda LED miga jednokrotnie co 10 sek. w celu wskazania normalnej pracy czujek. 7 Testowanie Po prawidłowej instalacji i zestrojeniu, system wymaga przetestowania w warunkach alarmu pożarowego i uszkodzenia. 7.1 Test uszkodzenia Zasłoń całkowicie zwierciadło materiałem nieodbijającym światło. Czujka przejdzie do stanu uszkodzenia w ciągu 10s, co będzie sygnalizowane pomarańczową diodą LED oraz zmianą stanu styków przekaźnika uszkodzenia (NC->NO). Czujka powróci automatycznie do stanu normalnego po czasie nie dłuższym niż 2s od momentu odsłonięcia zwierciadła. 7.2 Test alarmu pożarowego Wybierz wartość zadymienia na filtrze, odpowiadające ustawionemu progowi czułości. Umieść filtr naprzeciwko układu optycznego odbiornika, pamietając o prawidłowym ustawieniu zadymienia, uwzględniając próg czułości, np. dla progu czułości 35% należy ustawić filtr tuż za wartością 35% zadymienia (Rys.3). Należy uważać, aby nie przesłonić optyki nadajnika. FD705RVDS/FD710RVDS Liniowe czujki dymu 11

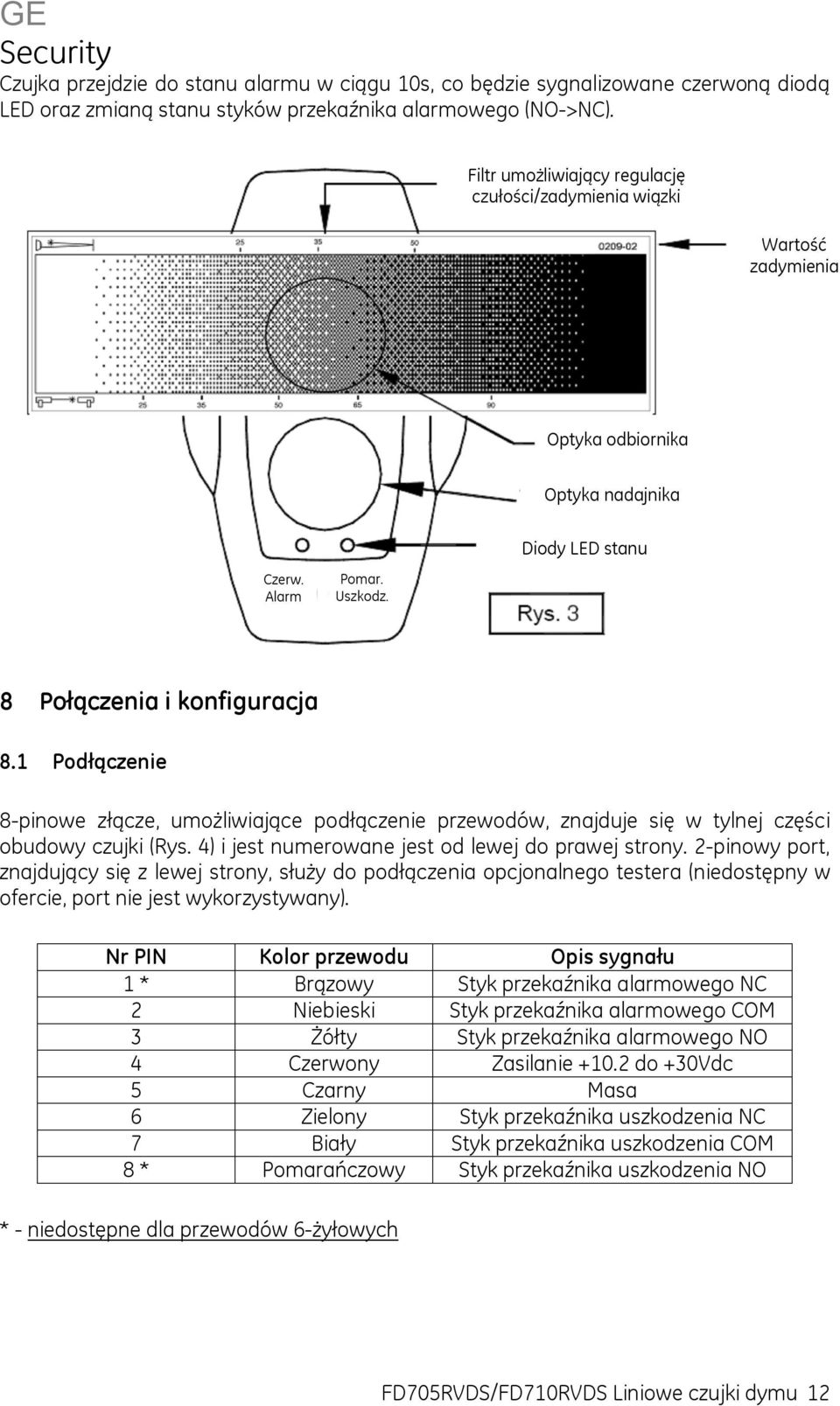

12 Czujka przejdzie do stanu alarmu w ciągu 10s, co będzie sygnalizowane czerwoną diodą LED oraz zmianą stanu styków przekaźnika alarmowego (NO->NC). Filtr umożliwiający regulację czułości/zadymienia wiązki Wartość zadymienia Optyka odbiornika Optyka nadajnika Diody LED stanu Czerw. Alarm Pomar. Uszkodz. 8 Połączenia i konfiguracja 8.1 Podłączenie 8-pinowe złącze, umożliwiające podłączenie przewodów, znajduje się w tylnej części obudowy czujki (Rys. 4) i jest numerowane jest od lewej do prawej strony. 2-pinowy port, znajdujący się z lewej strony, służy do podłączenia opcjonalnego testera (niedostępny w ofercie, port nie jest wykorzystywany). Nr PIN Kolor przewodu Opis sygnału 1 * Brązowy Styk przekaźnika alarmowego NC 2 Niebieski Styk przekaźnika alarmowego COM 3 Żółty Styk przekaźnika alarmowego NO 4 Czerwony Zasilanie do +30Vdc 5 Czarny Masa 6 Zielony Styk przekaźnika uszkodzenia NC 7 Biały Styk przekaźnika uszkodzenia COM 8 * Pomarańczowy Styk przekaźnika uszkodzenia NO * - niedostępne dla przewodów 6-żyłowych FD705RVDS/FD710RVDS Liniowe czujki dymu 12

13 8.2 Konfiguracja przełącznika DIP Dostęp do przełącznika DIP jest za pośrednictwem tylnej części obudowy czujki (Rys. 4). Ustawienia fabryczne zaznaczone są przy pomocy Przełącznik DIP Funkcja Przekaźnik alarmowy autoreset (5s) ON Przekaźnik alarmowy zatrzaskowy OFF Przekaźnik alarmowy aktywowany po przekroczeniu maks. kompensacji OFF Przekaźnik alarmowy deaktywowany po przekroczeniu maks. kompensacji ON Próg czułości 25% OFF OFF Próg czułości 35% OFF ON Próg czułości 50% ON OFF Próg czułości 12% (bardzo duża czułość, używać tylko w szczególnych przypadkach) ON ON 9 Przykładowe podłączenie 9.1 Schemat podłączenia pojedynczej strefy Poniższy rysunek przedstawia przykład podłączenia pojedynczej czujki jako jedynego urządzenia w strefie. Przekaźniki znajdują się w stanie spoczynkowym. FD705RVDS/ FD710RVDS 12-24Vdc Czerwony 0Vdc Czarny NO Żółty Zasilacz Strefa Rezystor alarm. Wyjście Przek. Alarm Wyjście Przek. Uszk. COM Niebieski NC Brązowy NO Pomarań. COM Biały NC Zielony Zabezpiecz. przed zwarciem Rezystor końca linii FD705RVDS/FD710RVDS Liniowe czujki dymu 13

14 Należy skontaktować się z producentem centrali pożarowej w celu określenia wartości rezystora alarmowego oraz rezystora końca linii. * - rezystory nie są dostarczane z czujką 9.2 Schemat podłączenia kilku stref Poniższy rysunek przedstawia przykład podłączenia kilku czujek w strefie. Przekaźniki znajdują się w stanie spoczynkowym. FD705RVDS/FD710RVDS Liniowe czujki dymu 14

15 Zabezpiecz. przed zwarciem Zasilacz Strefa FD705RVDS/ FD710RVDS 12-24VDC Czerwony Wyjście Przek. Alarm Wyjście Przek. Uszk. 0VDC Czarny NO Żółty COM Niebieski NC Brązowy NO Pomarań. COM Biały NC Zielony Rezystor alarm. Dioda Schottky (600V, 1A) Zabezpiecz. przed zwarciem Obwód należy powtórzyć dla każdej czujki FD705RVDS/ FD710RVDS 12-24VDC Czerwony Wyjście Przek. Alarm Wyjście Przek. Uszk. 0VDC Czarny NO Żółty COM Niebieski NC Brązowy NO Pomarań. COM Biały NC Zielony Dla ostatniej czujki należy użyć rezystora końca linii Rezystor alarm. Rezystor końca linii Należy skontaktować się z producentem centrali pożarowej w celu określenia wartości rezystora alarmowego oraz rezystora końca linii. * - rezystory nie są dostarczane z czujką FD705RVDS/FD710RVDS Liniowe czujki dymu 15

16 10 Widok oraz konfiguracja przełączników DIP czujki Przełącznik Trybu Pracy Przełącznik DIP 2-pinowy port, niewykorzystywany FD705RVDS/FD710RVDS Liniowe czujki dymu 16

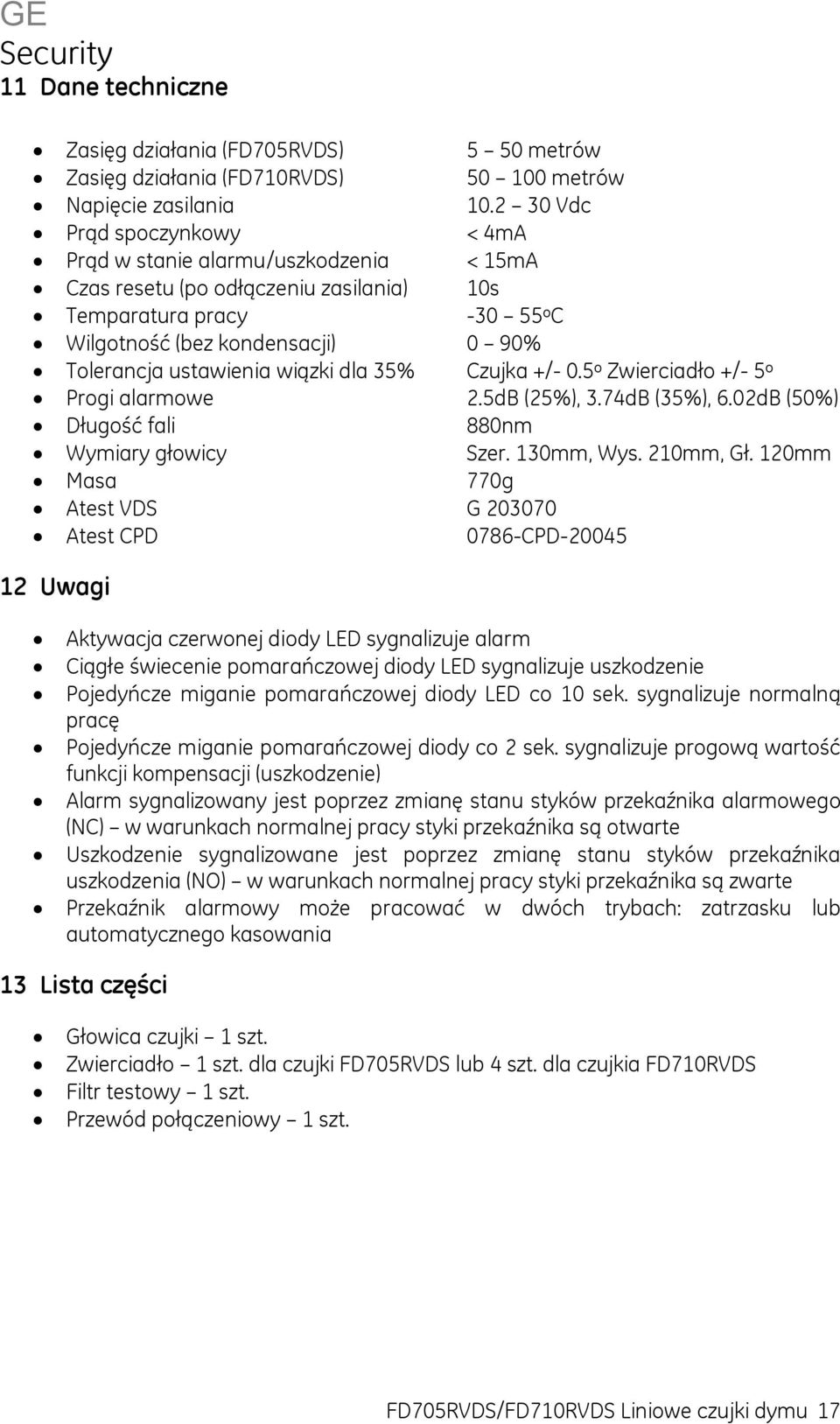

17 11 Dane techniczne Zasięg działania (FD705RVDS) 5 50 metrów Zasięg działania (FD710RVDS) metrów Napięcie zasilania Vdc Prąd spoczynkowy < 4mA Prąd w stanie alarmu /uszkodzenia < 15mA Czas resetu (po odłączeniu zasilania) 10s Temparatura pracy o C Wilgotność (bez kondensacji) 0 90% Tolerancja ustawienia wiązki dla 35% Czujka +/- 0.5 o Zwierciadło +/- 5 o Progi alarmowe 2.5dB (25%), 3.74dB (35%), 6.02dB (50%) Długość fali 880nm Wymiary głowicy Szer. 130mm, Wys. 210mm, Gł. 120mm Masa 770g Atest VDS G Atest CPD 0786-CPD Uwagi Aktywacja czerwonej diody LED sygnalizuje alarm Ciągłe świecenie pomarańczowej diody LED sygnalizuje uszkodzenie Pojedyńcze miganie pomarańczowej diody LED co 10 sek. sygnalizuje normalną pracę Pojedyńcze miganie pomarańczowej diody co 2 sek. sygnalizuje progową wartość funkcji kompensacji (uszkodzenie) Alarm sygnalizowany jest poprzez zmianę stanu styków przekaźnika alarmowego (NC) w warunkach normalnej pracy styki przekaźnika są otwarte Uszkodzenie sygnalizowane jest poprzez zmianę stanu styków przekaźnika uszkodzenia (NO) w warunkach normalnej pracy styki przekaźnika są zwarte Przekaźnik alarmowy może pracować w dwóch trybach: zatrzasku lub automatycznego kasowania 13 Lista części Głowica czujki 1 szt. Zwierciadło 1 szt. dla czujki FD705RVDS lub 4 szt. dla czujkia FD710RVDS Filtr testowy 1 szt. Przewód połączeniowy 1 szt. FD705RVDS/FD710RVDS Liniowe czujki dymu 17
