1 PROJEKT BUDOWLANY REMONTU BUDYNKU KULTURY Branża: Budowlana Część: Remont budynku Domu kultury Inwestor: Gmina Mokobody Mokobody, ul. Plac Chreptowicza 25 Adres budowy: Mokobody, dz. nr 1019/2 Projektant: Siedlce, sierpień 2010r

2 SPIS TREŚCI Str. 1. Podstawa opracowania 3 2. Przedmiot opracowania 3 3. Opis stanu istniejącego 3 4. Opis zakresu projektowanych robót Opis techniczny do zakresu robót Informacja BIOZ Rysunek Projekt zagospodarowania terenu Rysunek - rzut parteru - inwentaryzacja Rysunek - rzut piętra - inwentaryzacja Rysunek - rzut poddasz - inwentaryzacja Rysunek - rzut parteru - projekt Rysunek - rzut piętra - projekt Rysunek - rzut poddasza - projekt Rysunek - elewacja projekt Rysunek - elewacja projekt Rysunek - elewacje projekt Rysunek - wykaz stolarki - okna Rysunek - wykaz stolarki - drzwi Oświadczenie projektanta Uprawnienia budowlane Zaświadczenie z MOIIB 24 2

Rysunek - rzut poddasz - inwentaryzacja 13 11. Rysunek - rzut parteru - projekt 14 12. Rysunek - rzut piętra - projekt 15 13. Rysunek - rzut poddasza - projekt 16 14.

3 1. Podstawa opracowania 1.1. Podstawą opracowania jest umowa zawarta z Urzędem Gminy Mokobody 1.2. Wizja lokalna oraz pomiary budynku i pomieszczeń 2. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu budowlanego określającego zakres prac remontowych budowlanych do wykonania w budynku Domu kultury w Mokobodach przy ul. ks. Brzóski dz. nr 1019/2, gm. Mokobody 3. Opis stanu istniejącego Budynek jest obiektem wolnostojącym, dwukondygnacyjnym z poddaszem, konstrukcji murowanej, ze stropami żelbetonowymi. Dach dwuspadowy, kryty eternitem Stan wykończeniowy wewnętrzny: - ściany otynkowane, w zależności od przeznaczenia pomieszczeń malowane lub wyłożone glazurą - widocznymi ubytkami powłoki malarskiej, - posadzki - klatka schodowa, korytarz lastryko, pomieszczenia terakota, parkiet - stolarka drzwiowa wewnętrzna o różnych szerokościach i wysokościach skrzydeł drzwiowych, w różnym stanie technicznym - okna drewniane, uszkodzone 4. Opis zakresu projektowanych robót Roboty remontowe nie naruszają konstrukcji budynku Roboty rozbiórkowe - demontaż krat okiennych kraty przed pom. 6 na parterze - rozebranie kabin w wc na parterze - rozebranie boazerii na klatce schodowej i korytarzach - rozebranie istniejących podłóg na klatce schodowej, korytarzach, wc na parterz, pom. nr 3,4 na piętrze - wykucie okien i drzwi wewnętrznych i zewnętrznych ( zgodnie z wykazem stolarki) 3

Brzóski dz. nr 1019/2, gm. Mokobody 3. Opis stanu istniejącego Budynek jest obiektem wolnostojącym, dwukondygnacyjnym z poddaszem, konstrukcji murowanej, ze stropami żelbetonowymi.

4 - rozebranie istniejącego pokrycia dachu z płyt azbestowo-cementowych ( bez kosztów utylizacji ) - rozebranie obróbek blacharskich i orynnowania - wywiezienie gruzu Roboty budowlane: Dach - wykonanie wiatroizolacji folia wysokoparoprzepuszczalna przepuszczalność Sd<=0,015m - montaż łat i kontrłat 5x5 cm - montaż pokrycia dachu z blachy dachówkowej powlekanej wraz z obróbkami z blachy powlekanej kolor do uzgodnienia z Inwestorem - wykonanie podsufitki z okładzin PCV Stolarka okienna i drzwiowa - montaż okien PCV - montaż okien połaciowych na poddaszu 78x140 4 szt. - montaż drzwi zewnętrznych aluminiowych, w górnej części oszklonych szybą bezpieczną, z samozamykaczem - montaż drzwi wewnętrznych drewnianych typowych, ościeżnice stalowe - montaż drzwi na salę taneczną drzwi dwuskrzydłowe PCV, w górnej części oszklonych szybą bezpieczną Roboty wewnętrzne wykończeniowe parter i piętro - naprawa tynków skucie tynku odparzonego i wykonanie nowego - wykonanie warstwy wyrównawczej po skuciu lastryka i terakoty - ułożenie posadzki z gresu na klatce schodowej, w pom. 3,4 na piętrze płytki w uzgodnienie z Inwestorem - ułożenie cokołów z gresu w pom. jw. płytki w uzgodnienie z Inwestorem - ułożenie posadzki z terakoty w wc na parterze płytki w uzgodnienie z Inwestorem - ułożenie glazury w wc na parterz, w pom 3,4 na piętrze do wysokości 2,05 płytki w uzgodnienie z Inwestorem - montaż parapetów z PCV - montaż kabin wc systemowych 4 szt z drzwiami 80 - wykonanie lamperii z tynku mozaikowego na klatce schodowej na parterze i korytarzu, do początku schodów na piętro. 4

kolor do uzgodnienia z Inwestorem - wykonanie podsufitki z okładzin PCV Stolarka okienna i drzwiowa - montaż okien PCV - montaż okien połaciowych na poddaszu 78x140 4 szt.

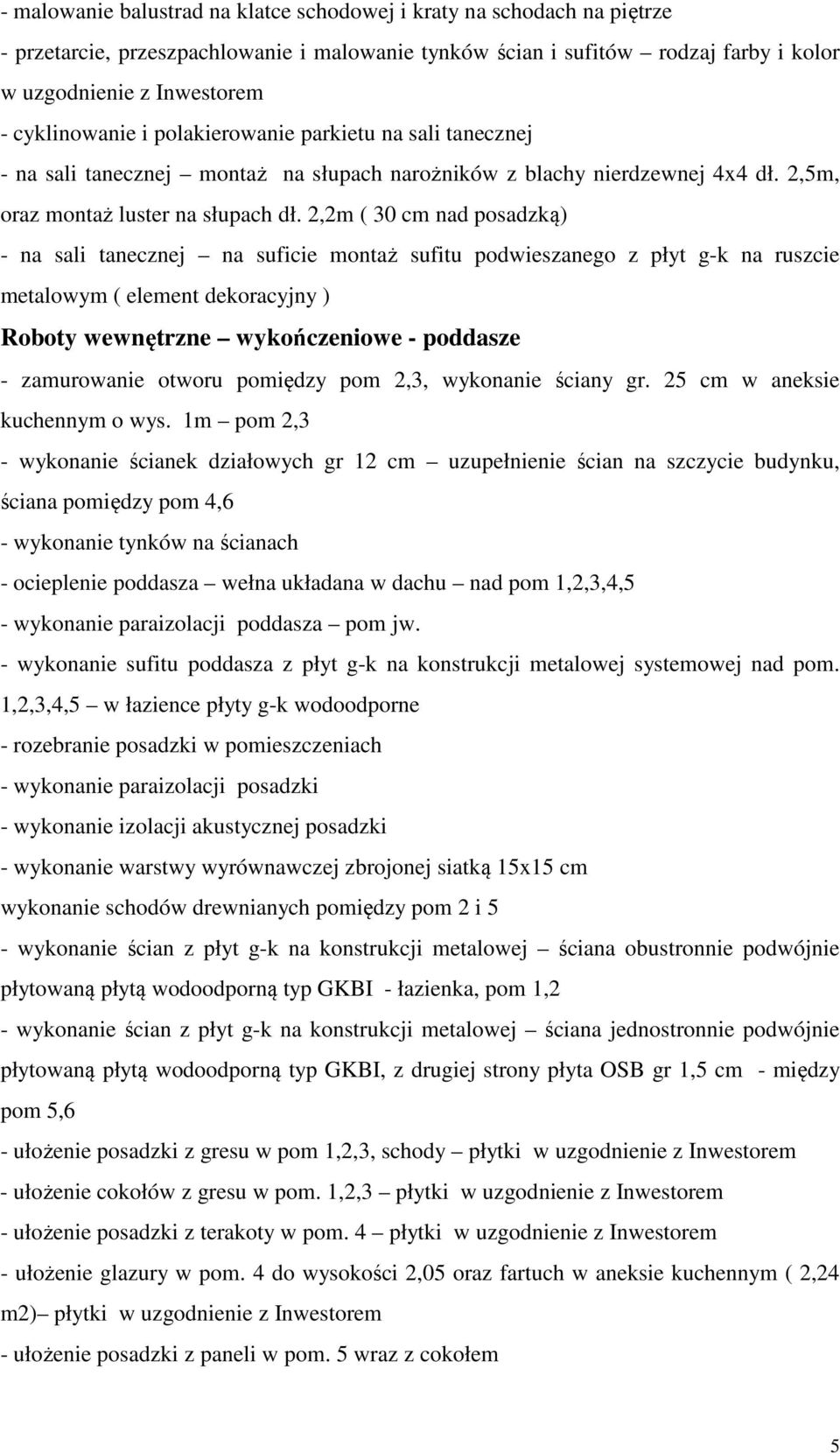

5 - malowanie balustrad na klatce schodowej i kraty na schodach na piętrze - przetarcie, przeszpachlowanie i malowanie tynków ścian i sufitów rodzaj farby i kolor w uzgodnienie z Inwestorem - cyklinowanie i polakierowanie parkietu na sali tanecznej - na sali tanecznej montaż na słupach narożników z blachy nierdzewnej 4x4 dł. 2,5m, oraz montaż luster na słupach dł. 2,2m ( 30 cm nad posadzką) - na sali tanecznej na suficie montaż sufitu podwieszanego z płyt g-k na ruszcie metalowym ( element dekoracyjny ) Roboty wewnętrzne wykończeniowe - poddasze - zamurowanie otworu pomiędzy pom 2,3, wykonanie ściany gr. 25 cm w aneksie kuchennym o wys. 1m pom 2,3 - wykonanie ścianek działowych gr 12 cm uzupełnienie ścian na szczycie budynku, ściana pomiędzy pom 4,6 - wykonanie tynków na ścianach - ocieplenie poddasza wełna układana w dachu nad pom 1,2,3,4,5 - wykonanie paraizolacji poddasza pom jw. - wykonanie sufitu poddasza z płyt g-k na konstrukcji metalowej systemowej nad pom. 1,2,3,4,5 w łazience płyty g-k wodoodporne - rozebranie posadzki w pomieszczeniach - wykonanie paraizolacji posadzki - wykonanie izolacji akustycznej posadzki - wykonanie warstwy wyrównawczej zbrojonej siatką 15x15 cm wykonanie schodów drewnianych pomiędzy pom 2 i 5 - wykonanie ścian z płyt g-k na konstrukcji metalowej ściana obustronnie podwójnie płytowaną płytą wodoodporną typ GKBI - łazienka, pom 1,2 - wykonanie ścian z płyt g-k na konstrukcji metalowej ściana jednostronnie podwójnie płytowaną płytą wodoodporną typ GKBI, z drugiej strony płyta OSB gr 1,5 cm - między pom 5,6 - ułożenie posadzki z gresu w pom 1,2,3, schody płytki w uzgodnienie z Inwestorem - ułożenie cokołów z gresu w pom. 1,2,3 płytki w uzgodnienie z Inwestorem - ułożenie posadzki z terakoty w pom. 4 płytki w uzgodnienie z Inwestorem - ułożenie glazury w pom. 4 do wysokości 2,05 oraz fartuch w aneksie kuchennym ( 2,24 m2) płytki w uzgodnienie z Inwestorem - ułożenie posadzki z paneli w pom. 5 wraz z cokołem 5

2,2m ( 30 cm nad posadzką) - na sali tanecznej na suficie montaż sufitu podwieszanego z płyt g-k na ruszcie metalowym ( element dekoracyjny ) Roboty wewnętrzne wykończeniowe - poddasze - zamurowanie

6 - montaż parapetów z PCV - przetarcie, przeszpachlowanie i malowanie tynków ścian i sufitów kolor w uzgodnienie z Inwestorem Roboty wewnętrzne wykończeniowe strych - ułożenie paroizolacji - wykonanie rusztu drewnianego z desek o polach 1x1m wysokości 15cm - wykonanie izolacji z wełny gr 15 cm w w/w ruszcie - wykonanie podłogi z desek gr 25mm - ocieplenie ściany pomiędzy pom. 4,6 a strychem wełną mineralną gr. 15 cm zabezpieczoną warstwą siatki zbrojonej Docieplenie elewacji, roboty zewnętrzne - osłonięcie okien i drzwi folią - zdemontowanie parapetów - wykonanie ocieplenia ścian ( styropian gr 12 cm) i ościeży ( styropian gr 3 cm) - zabezpieczenie narożników kątownikiem metalowym - wykonanie tynku cienkowarstwowego mineralnego, gładkiego - pomalowanie elewacji farbą silikatową CT 54 kolor w uzgodnienie z Inwestorem - nałożenie na cokole tynku mozaikowego średnia wysokość cokołu 30 cm kolor w uzgodnienie z Inwestorem - obłożenie balkonu gresem płytki w uzgodnienie z Inwestorem - pomalowanie balustrady na balkonie Montaż orynnowania, parapetów - montaż parapetów, obróbek na balkonie z blachy powlekanej - montaż rynien PCV fi 150 kolor w uzgodnienie z Inwestorem - montaż rur spustowych PCV fi 110 kolor w uzgodnienie z Inwestorem 5. Opis techniczny do zakresu robót Dane techniczno- budowlane - parapety PCV kolor w uzgodnienie z Inwestorem - okno PCV : jedno i dwuskrzydłowe, profil okienny 5-komorowy, szyby zespolone k=1.1, całe okno wraz z okuciami obwiedniowymi, profile koloru białego, montaż na piankę wraz z kołkowaniem. - drzwi wejściowe zewnętrzne aluminiowe: jednoskrzydłowe, skrzydło o szer. 90cm, profil ciepły, podział poziomy: 1/2 szyba, 1/2 wypełnienie pełne, wkład szybowy z szybą 6

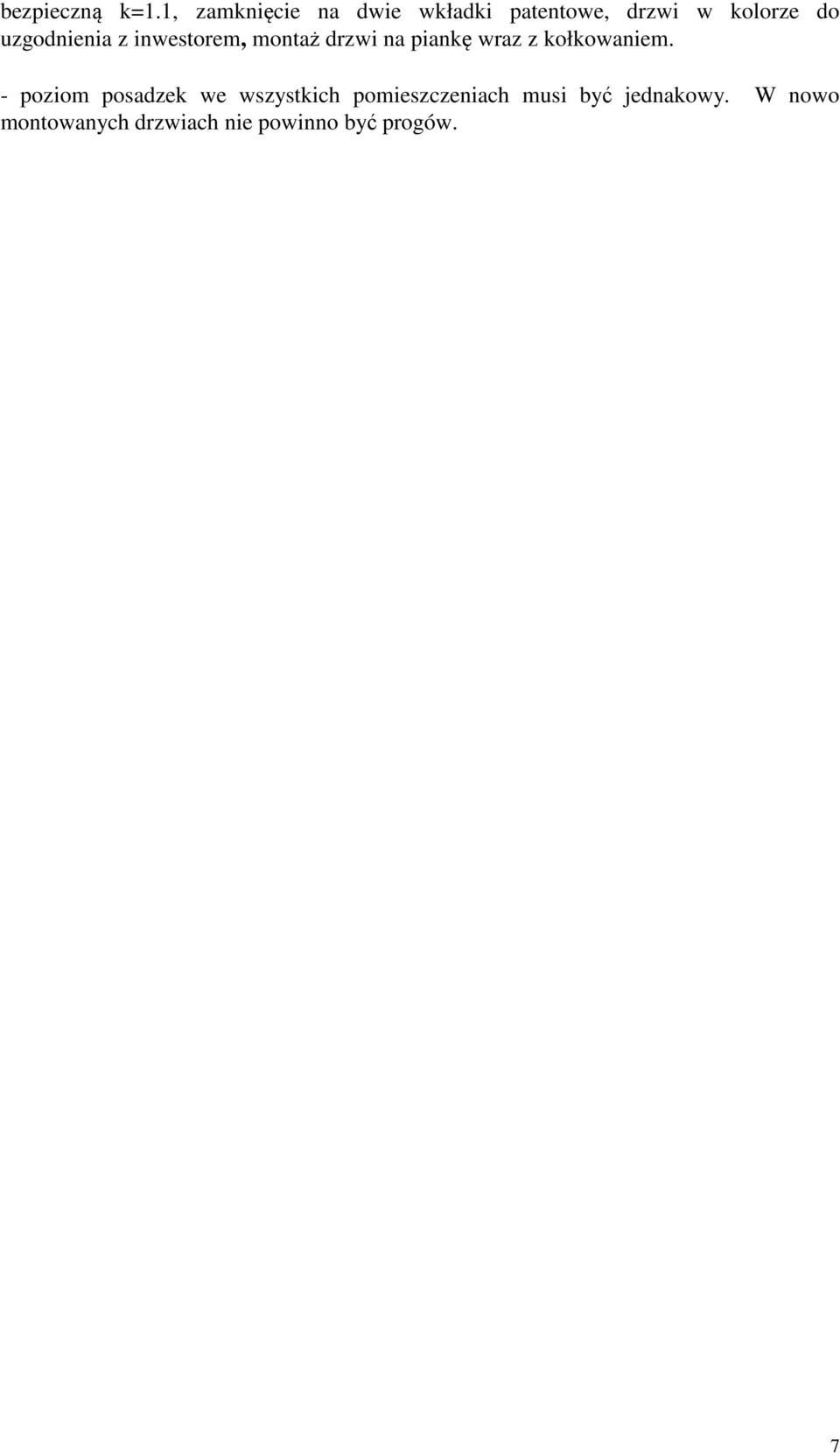

7 bezpieczną k=1.1, zamknięcie na dwie wkładki patentowe, drzwi w kolorze do uzgodnienia z inwestorem, montaż drzwi na piankę wraz z kołkowaniem. - poziom posadzek we wszystkich pomieszczeniach musi być jednakowy. W nowo montowanych drzwiach nie powinno być progów. 7

8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Temat: Remont budynku Domu kultury Adres budowy: Mokobody ul. ks. Brzóski dz. nr 1019/2 Inwestor: Gmina Mokobody Adres inwestora: Mokobody, ul. Plac Chreptowicza 25 Projektant: mgr inż. Leszek Czarny Opis do informacji BIOZ 1. Zakres robót: Roboty dot. remonty budynku: - wymiana pokrycia dachu - wymiana stolarki okiennej i drzwiowej - roboty wykończeniowe - wewnętrzne - docieplenie elewacji budynku 2. Elementy zagospodarowania działki, które mogą stanowić zagrożenie bezpieczeństwa i zdrowia ludzi: - wymiana pokrycia dachu - wykonanie ocieplenia i elewacji budynku 3. Wskazania dotyczące przewidywanych zagrożeń występujących w czasie realizacji robót Należy zwrócić szczególną uwagę na prace na wysokościach. Roboty wykonywać zgodnie z planem bioz wykonanym przez kierownika budowy / Rozporządzenie Ministra Infrastruktury z dnia r Dz.U. nr 120, poz. 1126/. 8

remonty budynku: - wymiana pokrycia dachu - wymiana stolarki okiennej i drzwiowej - roboty wykończeniowe - wewnętrzne - docieplenie elewacji budynku 2.

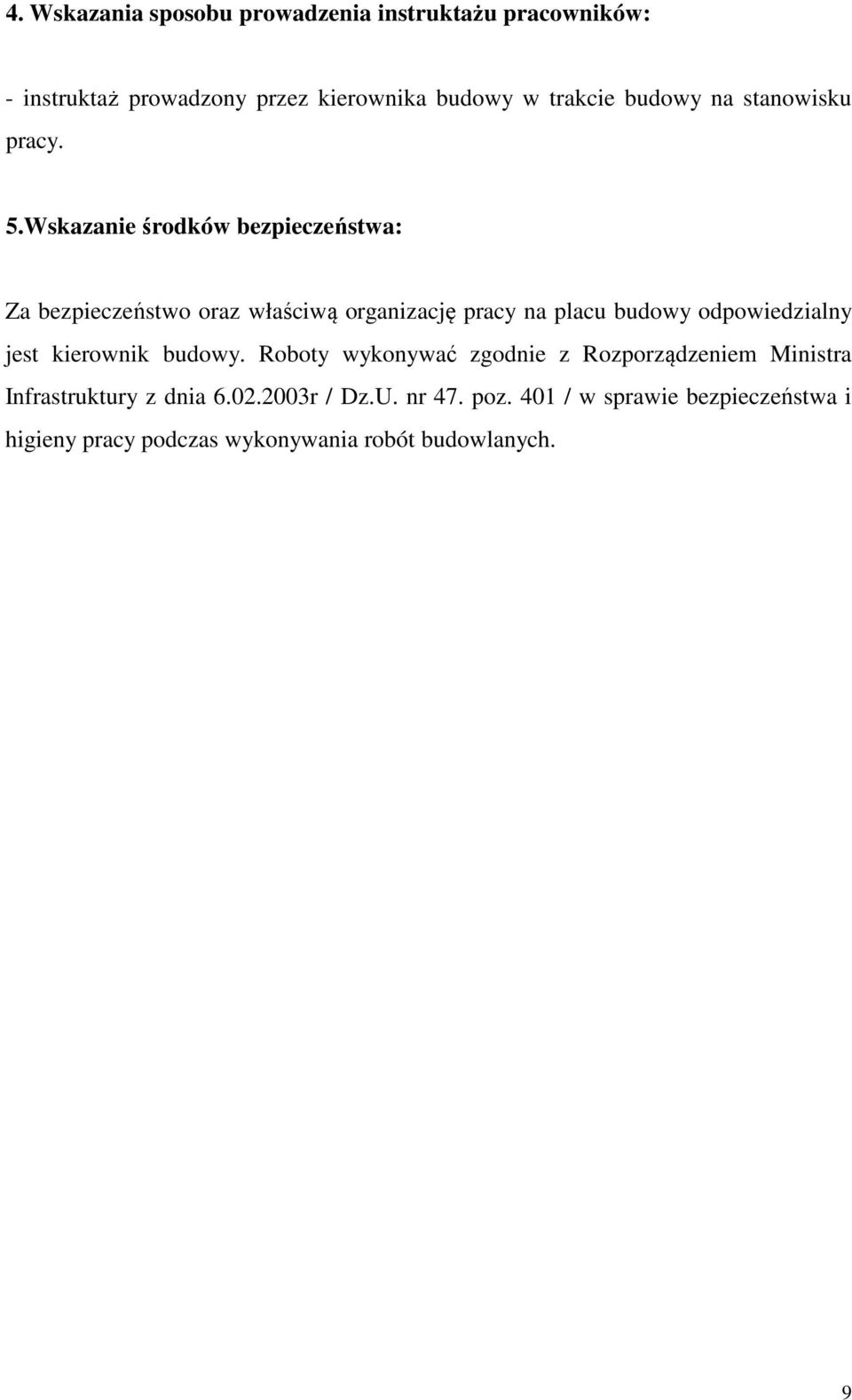

9 4. Wskazania sposobu prowadzenia instruktażu pracowników: - instruktaż prowadzony przez kierownika budowy w trakcie budowy na stanowisku pracy. 5.Wskazanie środków bezpieczeństwa: Za bezpieczeństwo oraz właściwą organizację pracy na placu budowy odpowiedzialny jest kierownik budowy. Roboty wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r / Dz.U. nr 47. poz. 401 / w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 9

Wskazanie środków bezpieczeństwa: Za bezpieczeństwo oraz właściwą organizację pracy na placu budowy odpowiedzialny
