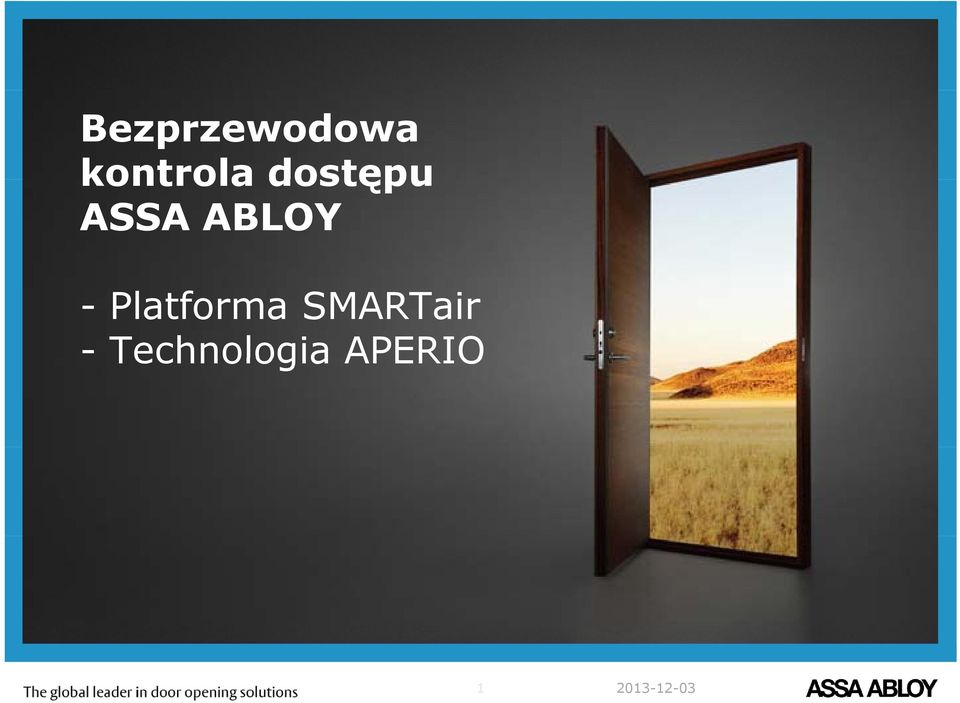

1 Bezprzewodowa kontrola dostępu ASSA ABLOY - Platforma SMARTair - Technologia APERIO

2 Platforma SMARTair ELEKTRONICZNE OKUCIA ELEKTRONICZNE CYLINDRY CZYTNIKI NAŚCIENNE 2

3 ZALETY I FUNKCJONALNOŚĆ Łatwy t montaż ż Rozwiązanie do nowych lub istniejących drzwi Zasilanie bateryjne (brak okablowania) Brak problemów z zarządzaniem kluczami Brak problemów ze zgubionymi kluczami / przekodowaniem wkładem mechanicznych Rejestr zdarzeń Możliwość zarządzania z poziomu aplikacji Możliwość łatwej aktualizacji harmonogramu dostępów Rozwiązanie dla prostych oraz kompleksowych instalacji 3

4 Okucia SMARTair Okucie Smartair umożliwia połączenie drzwi z zamkami mechanicznymi z funkcjonalnością elektronicznej kontroli dostępu przy wykorzystaniu kart zbliżeniowych -Drzwi drewniane -Drzwi profilowe -Drzwi szklane Technologia zbliżeniowa - TECHNOLOGIA ST (ISO 15693; MHz) -Kompatybilność ze Ski Data - MIFARE (ISO 14443A; 13,56 MHz) 1K, 4K, Ultra Light Możliwość integracji z innymi aplikacjami Funkcjonalność R&W -iclass (ISO 15693; 13,56 MHz) -Bezpieczeństwo uwierzytelnianie - Funkcjonalność R&W 4

5 Okucia SMARTair Szyldy: Szyld S dzielony. Szyld długi. Zastosowanie: Wersja standardowa: Drzwi wewnętrzne. Żelazny mechanizm zasprzęglający. Wersja Extreme: Drzwi zewnętrzne (IP55). Sprzęgło ze stali nierwdzewnej / dodatkowe uszczelki. Modele: Bez elektronicznej funkcji prywatności: Cylinder mechaniczny. Bez cylindra mechanicznego. Elektroniczna funkcja prywatności Cylinder mechaniczny Widoczny Ukryty (zaślepiony) 5

6 Okucia SMARTair : wykończenia Klamki Vector, Sena, Xara, Zafira. Wykończenia Stainless Steel, PVD Polished Brass, PVD Matt Brass. 6

7 Okucia SMARTair : modele L1S L2V L2O L3V L3O BRAK ELEKTRONICZNEJ PRYWATNOŚCIŚ BRAK ELEKTRONICZNEJ PRYWATNOŚCI BRAK ELEKTRONICZNEJ PRYWATNOŚCIŚ BRAK ELEKTRONICZNEJ PRYWATNOŚCI BRAK ELEKTRONICZNEJ PRYWATNOŚCI BRAK WKŁADKI ZEWNĘTRZNA PÓŁ-WKŁADKA UKRYTA PÓŁ- WKŁADKA ZEWNĘTRZNA OBUSTRONNA WKŁADKA UKRYTA OBUSTRONNA WKŁADKA 7

8 Okucia SMARTair : modele L4V L5S L8O L8V BRAK ELEKTRONICZNEJ PRYWATNOŚCIŚ ELEKTRONICZNA PRYWATNOŚĆ ELEKTRONICZNA PRYWATNOŚĆ ELEKTRONICZN A PRYWATNOŚĆ WEWNĘTRZNA PÓŁ-WKŁADKA BRAK WKŁADKI UKRYTA PÓŁ- WKŁADKA ZEWNĘTRZNA ZEWNĘTRZNA PÓŁ-WKŁADKA 8

9 SMARTair : drzwi drewniane/stalowe Okucie do drzwi standardowych Wymiary szyldu zewnętrznego 40,5 x 281 x 10mm. Wymiary szyldu wewnętrznego 40,5 x 281 x 21mm. Wykończenie: Stal nierdzewna Zamek mechaniczny: Kompatybilność z zamki EURO/DIN z rozstawami między 70mm a 94mm. Kompatybilność z zamkami skandynawskimi Kompatybilność zzamkamifińskimi zamkami (69mm) Grubość drzwi Trzpień 8mm Od 30mm do 110mm. Wymiary trzpienia różne w zależności ż ś od grubości ś idrzwi Istotne wymiary: A & B odległość między centralną częścią zamka a skrzydłem drzwiowym 9

10 SMARTair : drzwi szklane -Zestaw montażowy ze stali nierdzewnej -Rozwiązanie do nowych drzwi -Do drzwi jedno- oraz dwuskrzydłowych (przeciwkaseta) -Elementy: -Standardowe okucie -Zestaw do szkła (istotny yj jest kierunek otwarcia drzwi) -Zestaw na drzwi dwuskrzydłowe (kierunek otwarcia drzwi) -Zamek mechaniczny (backset 50 mm) Double -Wkładka mechaniczna Door Mechanized Template Single door 10

11 SMARTair : dźwignie paniczne -Rozwiązanie dla dźwigni Tesa Universal, Top, Quick oraz Lite -Universal (seria 1970 & 1910), Top (TOP1E & TOP1S), Lite (RIM model MNA), Quick ( RIM model MNB) -Możliwość instalacji modeli L1S / L2V(zewnętrzna pół-wkładka) w opcji z mechanizmem zasprzęglającym po stronie zewnętrznej -Dźwignie nawierzchniowe lub z zamkiem wpuszczanym TESA (Universal / Top) -Dźwignie wpuszczane z rozstawem 72mm (model CF69) i 85mm(model 4039) -Moduł baterii po wewnętrznej stronie drzwi -Kierunek otwarcia drzwi jest istotny -Elementy: -Okucie Smartair (specjalny model) -Dźwignia paniczna -Zamek mechaniczny -Wkładka mechaniczna 11

12 Czytniki naścienne SMARTair CZYTNIK NAŚCIENNY: Stand Alone - Off Line Update On Card - Wireless Czytnik naścienny jako rozwiązanie dla drzwi zamkniętych przy użyciu: elektrozaczepu, zwory elektromagnetycznej, drzwi otwieranych automatem Technologia zbliżeniowa - TECHNOLOGIA ST (ISO 15693; MHz) -Kompatybilność ze Ski Data - MIFARE (ISO 14443A; 13,56 MHz) 1K, 4K, Ultra Light Możliwość integracji z innymi aplikacjami Funkcjonalność R&W -iclass (ISO 15693; 13,56 MHz) -Bezpieczeństwo epecest o uwierzytelnianie -Funkcjonalność R&W Universal Wall Reader Universal Wall Reader Keypad Smartair Design 12

13 Zamek do szafek Emotion Zalety i funkcjonalność Technologia RFID Mifare Otwarcie szafki za pomocą karty zbliżeniowej Zamek autonomiczny zasilany bateryjnie (AAA) Elektronika w części wewnętrznej Technologia R&W IP 55 Silnik motoryczny Pojedyncze sztuki lub zestawy po 10 sztuk Tryby pracy Przypisany użytkownik Tryb high traffic Modele Grubość drzwi 02mm - 12mm 12mm - 15mm 15mm - 25mm 13

14 Technologia zbliżeniowa Cylinder elektroniczny Łatwy montaż wymiana standardowej wkładki. Brak dodatkowego otworowania drzwi nie tracą certyfikacji Cylinder elektroniczny działa w systemach: UoC: R&W Wireless Bateria CR123. Żywotność > cykli, 1-2 lata Temperatura od 0ºC do 60ºC IP52 Technologie zbliżeniowe ICLASS, MIFARE, SKIDATA - MIFARE (ISO 14443A; 13,56 MHz) 1K, 4K, Ultra Light Możliwość integracji z Offline, UoC oraz Wireless innymi aplikacjami Półwkładka, różne długości wkładek Funkcjonalność R&W Do drzwi wewnętrznych -iclass (ISO 15693; 13,56 MHz) -Bezpieczeństwo Podwójny cylinder elektroniczny w planach uwierzytelnianie (kontrola wejścia + wyjścia) - Funkcjonalność R&W 14

15 Funkcjonalność STAND ALONE OFF LINE UOC WIRELESS 15

16 Dostępne warianty oprogramowania Zarządzanie zamkami w systemie może ż odbywać ć się za pomocą oprogramowania/licencji: Stand Alone: Klamki, czytniki naścienne, emotion TS1000 Off-Line: Klamki, czytniki naścienne, cylindry, emotion TS1000 Updater On Card: Klamki, czytniki naścienne, cylindry, y, emotion TS1000 Wireless: Klamki, czytniki naścienne, cylindry 16

17 STAND ALONE (tryb STANDARD) Czerwona karta programująca umożliwia dodanie lub usunięcie użytkownika (karty) Karty programujące są różne dla każdej instalacji. Dodanie użytkownika Otwieramy tryb programujący kartą programującą Zbliżamy kartę użytkownika (lub karty grupy użytkowników) Zamykamy y y tryb programujący (automatyczne zamknięcie ę po 10 sekundach) Zestaw zarządzający 17

18 STAND ALONE (tryb SHADOW) -Każdy użytkownik posiada 2 karty (Karta użytkownika + Karta Shadow) -Jeżeli użytkownik zgubi kartę może posługiwać się kartą Shadow. Nie ma konieczności usuwania wszystkich użytkowników w przypadku zagubienia jednej karty - Tryb programujący uruchamiany unikalną kartą programującą dla każdej instalacji - Usuwanie oraz dodawanie użytkowników odbywa się za pomocą tej samej karty -Możliwość utworzenia specjalnej karty inicjującej tryb Office (drzwi otwarte na stałe do odwołania) 18

19 Oprogramowanie Łatwa t w użyciu ż aplikacja Oprogramowanie Obsługa wszystkich urządzeń w systemie (klamki, czytniki, cylindry, emotion) Windows 95, 98, 2000, NT, XP, Vista,7, Server Obsługa sieci Kroki utworzenia planu zamknięć: 1- Definicja użytkowników 2- Definicja drzwi 3- Definicja stref czasowych: maksymalnie 14 stref czasowych 4- Uzupełnienie planu zamknięć: PEŁNA DOWOLNOŚĆ KOMBINACJI Drzwi Plan zamknięć Użytkownicy Strefy czasowe 19

20 Oprogramowanie - Aplikacja TS1000 darmowa przy użyciu demonstracyjnej bazy danych - Licencje TS1000 w zależności od ilości drzwi (10,30,75, bez limitu) oraz technologii (Off Line, Update On Card, Wireless ) - Darmowy firmware -Możliwość upgrade u licencji TYP DRZWI TECHNOLOGII OFF LINE NISKA CENA UOC WIRELESS WYSOKA CENA 20

21 Zestawy zarządzające Management Kit Koder kart MIFARE 50 kart MIFARE Przenośny programator (PP) Konwerter RS232 / USB Licencja 21

22 Zestawy zarządzające Przenośny programator (Portable Programmer PP) Obsługa zamków, cylindrów i czytników naściennych Przenosi dane z aplikacji do pamięci zamków/cylindrów Umożliwia awaryjne otwarcie zamków, czytników naściennych oraz cylindrów Umożliwia pobranie rejestru zdarzeń 22

23 System OFF LINE System Off Line: Przenośny programator (PP) jest łącznikiem między aplikacją a urządzeniami. Aplikacj TS1000 PP Inicjalizacja drzwi Aktualizacja drzwi Nowe karty Koder kart Modyfikacja uprawnień na kartach Rejestr zdarzeń Zamki oraz czytniki Transpondery 23

24 KONTROLA DOSTĘPU UOC System off-line Operacja Konsekwencja Modyfikacja kart (data ważności, dostępy, itp.) Ponowne zakodowanie karty na koderze Podgląd rejestru zdarzeń Modyfikacja planu zamknięcia w pamięci zamków Programator ręczny -> wybrane drzwi Programator ręczny -> wybrane drzwi Modyfikacja planu zamknięcia użytkownika Programator ręczny -> wszystkie drzwi Dodanie nowego użytkownika Programator ręczny -> wszystkie drzwi Big Installation with a lot of Changes 24

25 Update on Card (UoC) System Update on Card (UOC) -Karta jako łącznik między aplikacją a zamkami -Większość operacji wykonywana za pomocą kart (bez udziału PP) -Marginalny udział programatora ręcznego ę w funkcjonowaniu systemu - Po wprowadzeniu modyfikacji konieczne jest ponowne zaprogramowanie karty Trzy sposoby kodowania kart Standardowy koder kart Koder Mini Updater Updater Updater Mini Updater 25

26 Update on Card (UoC) Wyjątki (niezbędny programator ręczny): Instalacja nowych drzwi - Dodanie nowej strefy czasowej Nowa tablica stanów Awaryjne otwarcie 26

27 Architektura systemu UoC Architektura systemu UoC z koderem kart Aplikacja TS1000 Koder PP Modyfikacja kart Rejestr zdarzeń Aktualizacja drzwi ZAMKI ORAZ CZYTNIKI TRANSPONDERY 27

28 Architektura systemu UoC Obustronna kontrola Architektura UoC - Updater - Stan drzwi - Przycisk wyjścia Aplikacja TS1000 TCP /IP ETHERNET CONNECTION ZARZĄDZANIE Koder PP Modyfikacja kart Rejestr zdarzeń Aktualizacja drzwi WEJŚCIE WYJŚCIE ZAMKI ORAZ CZYTNIKI TRANSPONDERY 28

29 Architektura systemu UoC Architektura UoC - Mini i Updater Brak stanów drzwi Aplikacja TS1000 TCP / IP ETHERNET Koder ZARZĄDZANIE PP Modyfikacja kart Rejestr zdarzeń Aktualizacja drzwi TCP / IP RS232 ADAPTOR ZAMKI ORAZ CZYTNIKI TRANSPONDERY 29

30 Update on Card (UoC) System UoC w oparciu o updater y naścienne Zamki Mifare Jeden lub kilka update erów (max. 100). Zasilanie (220Vac) oraz kabel Ethernet (Intranet) Baza danych powinna być umieszczona na serwerze, z którym updater będzie skomunikowany Licencja UOC TS

31 System Wireless Wireless Arquitecture Aplikacja TS1000 CONNECTION TCP/IP HUB Koder PP WIRELESS ESCUTCHEON WIRELESS ESCUTCHEON WIRELESS ESCUTCHEON WIRELESS WALL READER WIRELESS KNOB CYLINDER 31

32 System Wireless Funkcjonalność systemu Wireless Zamki Smartair Wireless lub czytniki naścienne Wireless Jeden lub kilka HUB ów (max. 100) Zasilanie (220Vac lub 12VDC) oraz kabel sieciowy (TCP/IP) do każdego HUB a Licencja TS1000 Wireless Plan zamknięcia w zamkach jest aktualizowany automatycznie Każdy HUB umożliwia obsługę 30-tu zamków na dystansie 30 metrów Brak update erów w systemie Możliwość zdalnego otwarcia Programator ręczny potrzebny jest tylko do inicjalizacji drzwi w systemie oraz do awaryjnego otwarcia 32

33 Bezprzewodowa kontrola Bezprzewodowa kontrola dostępu Aperio

34 Technologia Aperio Aperio to nowa technologia opracowana w celu uzupełnienia ł i nowych i istniejących i systemów KD, zapewniając użytkownikom końcowym prosty, inteligentny sposób, aby poprawić kontrolę i poziom bezpieczeństwa swoich obiektów. Standardowa KD Kontrola dostępu APERIO

35 Aperio urządzenia C100 C100 = APERIO czytnik kart zbliżeniowych z wkładką E100 E100 = APERIO czytnik kart zbliżeniowych z szyldem Łączy czytnik kart zbliżeniowych i mechanizm otwarcia drzwi w jednym urządzeniu

36 Aperio urządzenia ABLOY L100 = zamek elektromechaniczny zintegrowany z czytnikiem kart zbliżeniowych - Monitoring stanu drzwi (otwarte/zamknięte) ę - Monitoring stanu rygla - Tamper status - Informacja o użyciu klamki wewnętrznej - Informacja o użyciu cylindra mechanicznego

37 Aperio urządzenia ABLOY L100 = zamek elektromechaniczny zintegrowany z czytnikiem kart zbliżeniowych - Modułowa konstrukcja zapewnia szeroki zakres temperatur (od -40 C do 65 C)- - Zasięg do 50m

38 Technologie zbliżeniowe RFID Obsługiwane formaty kart RFID

39 Aperio przyszłość KD Wcześniej ? = Instalacja

40 Aperio przyszłość KD Teraz = Aperio Abloy L100 Instalacja

41 Aperio - architektura systemu Wiegand RS485 Do 5m Aperio HUB Do 25-50m Aperio HUB nd Wiegan Kontroler KD

42 Aperio to otwarta architektura KD zachowuje 100% kontroli o nad Aperio kiedy jest w trybie on-line Aperio posiada TRYB AWARYJNY w sytuacji braku komunikacji z komputerem (kontrolerem) Wiegand jest kompatybilny z wiekszością dostępnych systemów KD RS485 oferuje więcej funkcji niż Wiegand (np. Monitoring stanu baterii, monitoring stanu drzwi, jakości połączenia, uszkodzenie urządzenia, )

43 Aperio to otwarta architektura Interfejs Wiegand 100% kompatybilny z systemami KD wykorzystującymi protokół Wiegand Bez konieczności integracji Natychmiastowa praca Jednokierunkowa komunikacja (ograniczone informacje zwrotne) Z opcją rozszerzenia na RS485 (nowy HUB)

44 Aperio to otwarta architektura Interfejs RS485 Wymaga integracji z systemem KD Dwukierunkowa komunikacja pomiedzy systemem KD a Aperio Wymagane NDA i procedura sprawdzenia Możliwość wykorzystania HUB ów obsługujących 8 zamków Aperio

45 Aperio idealny do rozbudowy istniejących systemów KD Idealny produkt do rozbudowy istniejących i systemów KD Wykorzystanie istniejących w systemie kart (Mifare Classic/DESFire, iclass, HID PROX, EM410x) Prosta instalacja bez użycia kabli i Prosta instalacja bez użycia kabli i otworowania w drzwiach
