1 Ekologiczne piece CO Ekologiczne piece CO Ekologiczne piece CO Zakład Ślusarsko - Kotlarski Kamen Pustków 402c tel/fax (014) kamen@kamen.com.pl Dystrybutor DYSTRYBUTOR Posiadamy tabor drogowy i wykwalifikowanych kierowców, dzięki którym nasze produkty docierają na miejsce, w odpowiednim czasie i według zapotrzebowania naszych Klientów. Firma KAMEN zastrzega sobie prawo prowadzenia bez uprzedzenia zmian parametrów technicznych, wyposażenia specyfikacji oferowanych towarów. Zawarte w niniejszej ulotce informacje nie stanowią zapewnienia w zrozumieniu art. 4 ust. 3 i 4 Ustawy z dnia 27 lipca 2002 roku o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu Cywilnego, a także nie stanowią opisu towaru w rozumieniu art. 4 ust. 2 Ustawy. Niniejsza ulotka nie stanowi oferty w rozumieniu art. Kodeksu Cywilnego. Rzeczywisty wygląd produktów może różnić się od tych przedstawionych na zdjęciu. - projekt, skład, realizacja

2 ciepło którego szukasz ciepło którego szukasz Ponad ciepło którego szukasz ciepło którego szukasz Katalog produktów ciepło którego szukasz ciepło którego szukasz ciepło którego szukasz ciepło którego szukasz

3 O firmie Firma KAMEN została założona w 1990 roku. Na początku funkcjonowała jako niewielki kilkuosobowy zakład. Po ponad 20 latach obecności na rynku, udoskonalania produktów oraz zdobywania doświadczenia, stała się przedsiębiorstwem zatrudniającym kilkudziesięciu wykwalifikowanyvh pracowników. Firma specjalizuje się w produkcji wysokiej jakości kotłów na paliwa stałe, które zdobyły uznanie wśród wielu klientów w kraju i zagranicą. Dowodem tego jest Złoty Medal, zdobyty na Międzynarodowych Targach Budownictwa w Rzeszowie za funkcjonalność, niezawodność i estetykę. Produkcja odbywa się na halach wyposażonych w nowoczesne urządzenia sterowane numerycznie, na powierzchni około 2000 m². Gotowe produkty czekają na odbiorcę w hali magazynowej o powierzchni 700 m². W przyszłości planowana jest rozbudowa zakładu o halę produkcyjno magazynową. Kotły produkowane przez nasz Zakład posiadają odpowiednie atesty i certyfikaty. Zostały przebadane przez Laboratorium Urządzeń i Kotłów Grzewczych w Łodzi oraz Instytut Chemicznej Przeróbki Węgla w Zabrzu, gdzie uzyskaliśmy certyfikat na znak bezpieczeństwa ekologicznego. Oprócz produkcji kotłów centralnego ogrzewania posiadamy również sklep firmowy, w którym oferujemy sprzedaż artykułów techniki grzewczej, instalacyjnej i sanitarnej. W szerokiej gamie naszych produktów z pewnością znajdziecie Państwo ofertę dla siebie. Certyfikaty - nagrody Gwarantujemy, iż nasze produkty spełnią Państwa indywidualne oczekiwania i dadzą dużo satysfakcji i ciepła.

4 Technologia Proces produkcyjny oparty na nowoczesnej technologii rozpoczyna się od biura konstrukcyjnego a kończy na zmagazynowaniu. Wszystkie typy produkowanych kotłów wykonane są z blach kotłowych atestowanych o grubości mm. Wszystkie elementy kotła i jego obudowy konstruowane są przy wykorzystaniu technik CAD-CAM. Zapewnia to dużą powtarzalność elementów konstrukcyjnych, a to wpływa na estetykę kotłów i ich jakość. Maszyny i urządzenia Obróbka kotła rozpoczyna sterowana komputerem wycinarka plazmowa Zakmet oraz laser marki Amada LC1212. Wycięte precyzyjnie z arkuszy blachy elementy składowe kotła, są następnie kształtowane w procesie zaginania, który odbywa się na hydraulicznych prasach krawędziowych. Proces zaginania w znacznym stopniu ogranicza ilość połączeń spawanych wpływających na trwałość kotła. Spawanie wyciętych i ukształtowanych elementów powierzone jest wykwalifikowanym spawaczom oraz robotowi spawalniczemu. Połączone elementy tworzą korpus kotła. Następnie gotowe korpusy podawane są próbie ciśnieniowej (hydraulicznej). W tym samym czasie wykonywane są elementy kaset izolacyjnych na wykrawarce rewolwerowej typu Amada Arcade 212 i malowane proszkowo w kabinie lakierniczej. Tak wykonane kasety montowane są na korpusach kotła i wyposażane w osprzęt. Po ostatecznej kontroli gotowe kotły montowane są na paletach, foliowane i wywożone do magazynu wyrobów gotowych.

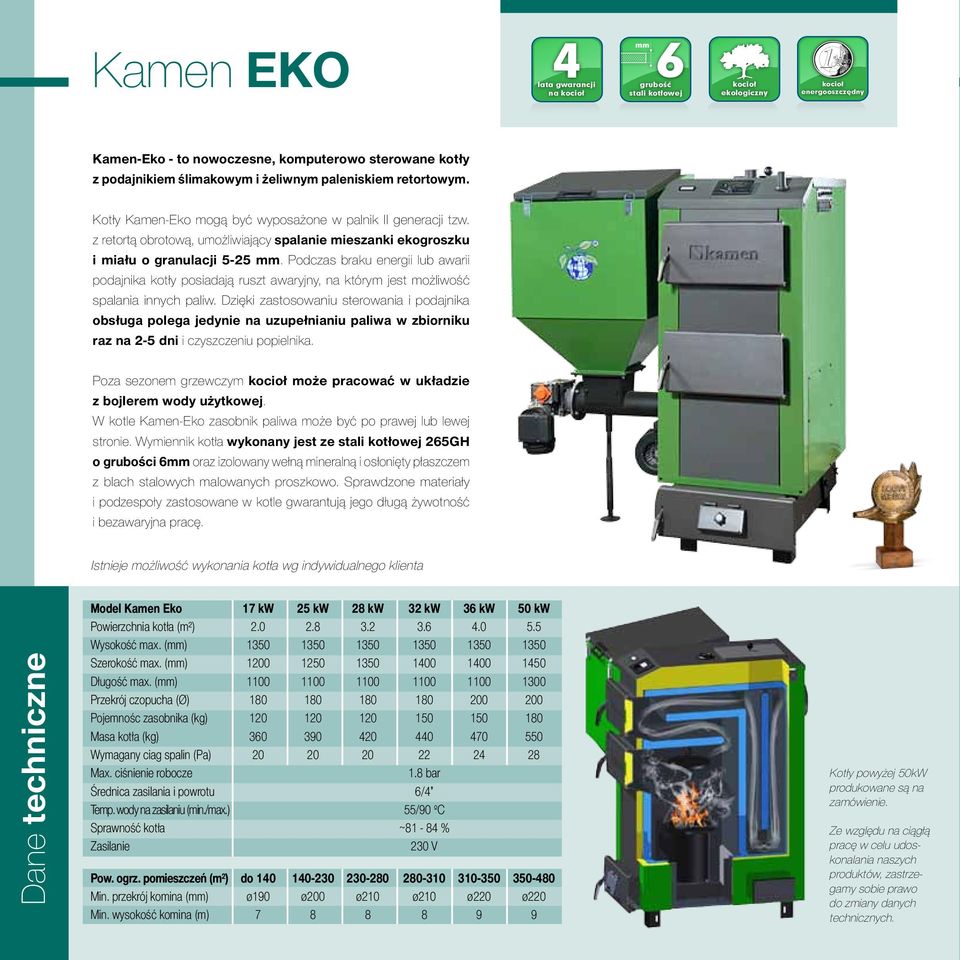

5 na Kamen EKO na Kamen-Eko - to nowoczesne, komputerowo sterowane kotły z podajnikiem ślimakowym i żeliwnym paleniskiem retortowym. Kotły Kamen-Eko mogą być wyposażone w palnik II generacji tzw. z retortą obrotową, umożliwiający spalanie mieszanki ekogroszku i miału o granulacji 5-25 mm. Podczas braku energii lub awarii podajnika kotły posiadają ruszt awaryjny, na którym jest możliwość spalania innych paliw. Dzięki zastosowaniu sterowania i podajnika obsługa polega jedynie na uzupełnianiu paliwa w zbiorniku raz na 2-5 dni i czyszczeniu popielnika. Poza sezonem grzewczym może pracować w układzie z bojlerem wody użytkowej. W kotle Kamen-Eko zasobnik paliwa może być po prawej lub lewej stronie. Wymiennik kotła wykonany jest ze 25GH o grubości mm oraz izolowany wełną mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Sprawdzone materiały i podzespoły zastosowane w kotle gwarantują jego długą żywotność i bezawaryjna pracę. Istnieje możliwość wykonania kotła wg indywidualnego klienta Model Kamen Eko 17 kw 25 kw 28 kw 32 kw 3 kw 50 kw Powierzchnia kotła (m²) Wysokość max. (mm) Szerokość max. (mm) Długość max. (mm) Przekrój czopucha (Ø) Pojemnośc zasobnika (kg) Masa kotła (kg) Wymagany ciag spalin (Pa) Max. ciśnienie robocze 1.8 bar Średnica zasilania i powrotu /4 Temp. wody na zasilaniu (min./max.) 55/90 ºC Sprawność kotła ~81-84 % Zasilanie 230 V Pow. ogrz. pomieszczeń (m²) do Min. przekrój komina (mm) ø190 ø200 ø210 ø210 ø220 ø220 Min. wysokość komina (m) Kotły powyżej 50kW produkowane są na zamówienie. Ze względu na ciągłą pracę w celu udoskonalania naszych produktów, zastrzegamy sobie prawo do zmiany danych technicznych.

6 na Kamen EKO plus na Kamen EKO plus to zmodernizowana konstrukcja kotła Kamen Eko. Zmodernizowano w kotle komorę spalania, zostały zastosowane dwie komory spalania. W dolnej komorze został zastosowany automatyczny zespół podający, zaś górna komora to tradycyjne palenisko z rusztem wodnym do różnego rodzaju i sortu paliwa: węgiel, miał, drewno, itp. W konstrukcji został zastosowany pionowy układ płaszczy wodnych. Dzięki zastosowaniu dwóch komór podczas palenia w trybie automatycznym można korzystać z paleniska rusztowego. W tym czasie palnik retortowy będzie w trybie czuwania. Ruszt wodny w tym kotle wykonany jest ze o grubości 8mm. W kotle Kamen Eko Plus zasobnik paliwa może być po prawej lub lewej stronie. Wymiennik kotła wykonany jest ze 25GH o grubości mm oraz izolowany wełną mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Sprawdzone materiały i podzespoły zastosowane w kotle gwarantują jego długą żywotność i bezawaryjną pracę. Zaletą kotła jest możliwość zastosowania różnego rodzaju zespołów podających. Istnieje możliwość wykonania kotła wg indywidualnego klienta Model Kamen Eko 17 kw 25 kw 28 kw 32 kw 3 kw 50 kw Powierzchnia kotła (m²) Wysokość (mm) Szerokość (mm) Długość (mm) Przekrój czopucha (Ø) Wysokość powrotu wody (mm) Wysokość zasilania wody (mm) Wysokość komina (mm) Pojemność zasobnika (kg) Masa kotła (kg) Wymagany ciąg spalin (Pa) Max. ciśnienie robocze 1.8 bar Średnica zasilania i powrotu /4 Temp. Wody na zasilaniu (min./max.) C Sprawność kotła ~ % Zasilanie 230 V Pow. ogrz. Pomieszczeń (m²) do Min. Przekrój komina (mm) Ø 190 Ø 190 Ø 200 Ø 210 Ø 220 Ø 220 Min. Wysokość komina (m) Kotły powyżej 50kW produkowane są na zamówienie. Ze względu na ciągłą pracę w celu udoskonalania naszych produktów, zastrzegamy sobie prawo do zmiany danych technicznych.

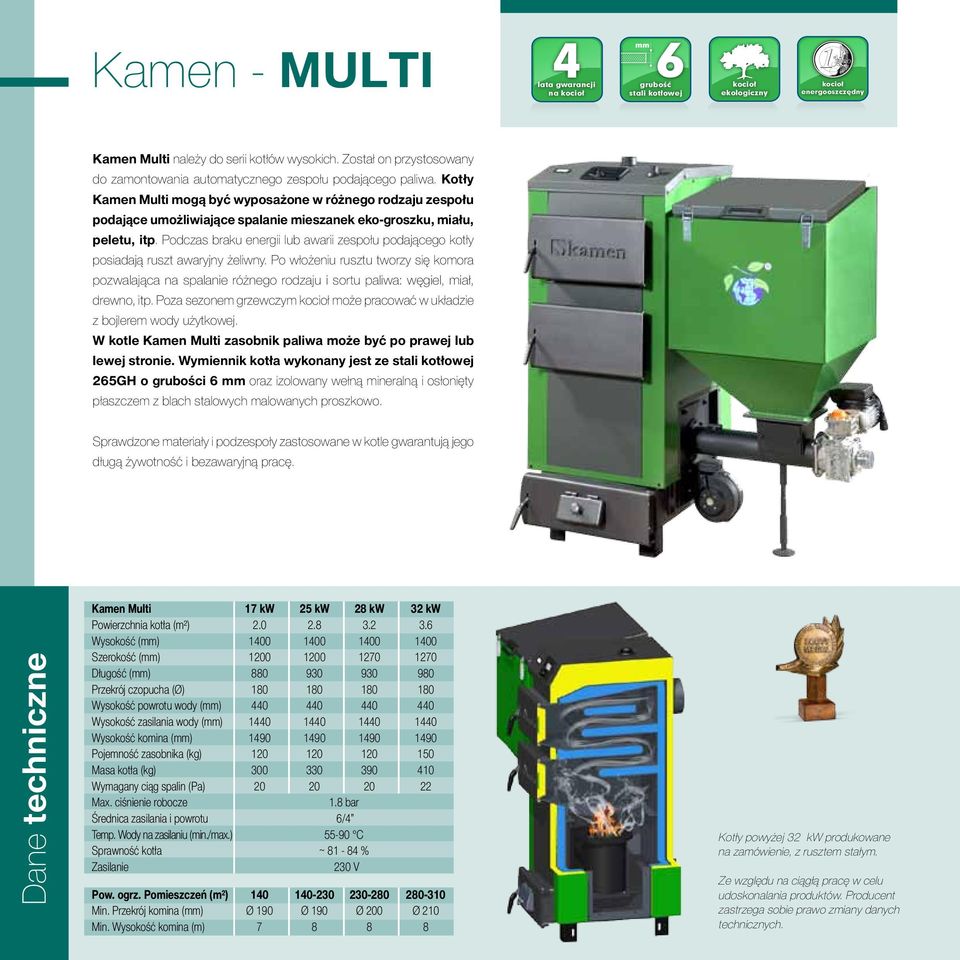

7 na Kamen - MULTI na Kamen Multi należy do serii kotłów wysokich. Został on przystosowany do zamontowania automatycznego zespołu podającego paliwa. Kotły Kamen Multi mogą być wyposażone w różnego rodzaju zespołu podające umożliwiające spalanie mieszanek eko-groszku, miału, peletu, itp. Podczas braku energii lub awarii zespołu podającego kotły posiadają ruszt awaryjny żeliwny. Po włożeniu rusztu tworzy się komora pozwalająca na spalanie różnego rodzaju i sortu paliwa: węgiel, miał, drewno, itp. Poza sezonem grzewczym może pracować w układzie z bojlerem wody użytkowej. W kotle Kamen Multi zasobnik paliwa może być po prawej lub lewej stronie. Wymiennik kotła wykonany jest ze 25GH o grubości mm oraz izolowany wełną mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Sprawdzone materiały i podzespoły zastosowane w kotle gwarantują jego długą żywotność i bezawaryjną pracę. Kamen Multi 17 kw 25 kw 28 kw 32 kw Powierzchnia kotła (m²) Wysokość (mm) Szerokość (mm) Długość (mm) Przekrój czopucha (Ø) Wysokość powrotu wody (mm) Wysokość zasilania wody (mm) Wysokość komina (mm) Pojemność zasobnika (kg) Masa kotła (kg) Wymagany ciąg spalin (Pa) Max. ciśnienie robocze 1.8 bar Średnica zasilania i powrotu /4 Temp. Wody na zasilaniu (min./max.) C Sprawność kotła ~ % Zasilanie 230 V Pow. ogrz. Pomieszczeń (m²) Min. Przekrój komina (mm) Ø 190 Ø 190 Ø 200 Ø 210 Min. Wysokość komina (m) Kotły powyżej 32 kw produkowane na zamówienie, z rusztem stałym. Ze względu na ciągłą pracę w celu udoskonalania produktów. Producent zastrzega sobie prawo zmiany danych technicznych.

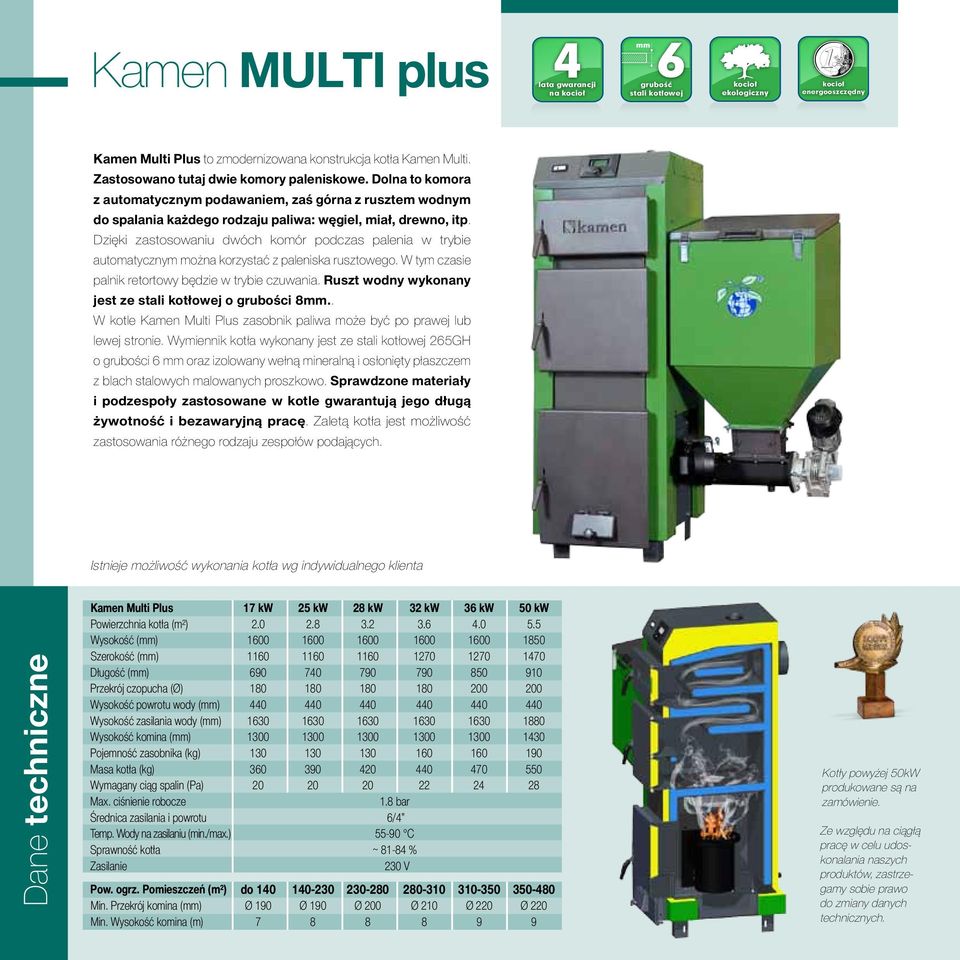

8 na Kamen MULTI plus na Kamen Multi Plus to zmodernizowana konstrukcja kotła Kamen Multi. Zastosowano tutaj dwie komory paleniskowe. Dolna to komora z automatycznym podawaniem, zaś górna z rusztem wodnym do spalania każdego rodzaju paliwa: węgiel, miał, drewno, itp. Dzięki zastosowaniu dwóch komór podczas palenia w trybie automatycznym można korzystać z paleniska rusztowego. W tym czasie palnik retortowy będzie w trybie czuwania. Ruszt wodny wykonany jest ze o grubości 8mm.. W kotle Kamen Multi Plus zasobnik paliwa może być po prawej lub lewej stronie. Wymiennik kotła wykonany jest ze 25GH o grubości mm oraz izolowany wełną mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Sprawdzone materiały i podzespoły zastosowane w kotle gwarantują jego długą żywotność i bezawaryjną pracę. Zaletą kotła jest możliwość zastosowania różnego rodzaju zespołów podających. Istnieje możliwość wykonania kotła wg indywidualnego klienta Kamen Multi Plus 17 kw 25 kw 28 kw 32 kw 3 kw 50 kw Powierzchnia kotła (m²) Wysokość (mm) Szerokość (mm) Długość (mm) Przekrój czopucha (Ø) Wysokość powrotu wody (mm) Wysokość zasilania wody (mm) Wysokość komina (mm) Pojemność zasobnika (kg) Masa kotła (kg) Wymagany ciąg spalin (Pa) Max. ciśnienie robocze 1.8 bar Średnica zasilania i powrotu /4 Temp. Wody na zasilaniu (min./max.) C Sprawność kotła ~ % Zasilanie 230 V Pow. ogrz. Pomieszczeń (m²) do Min. Przekrój komina (mm) Ø 190 Ø 190 Ø 200 Ø 210 Ø 220 Ø 220 Min. Wysokość komina (m) Kotły powyżej 50kW produkowane są na zamówienie. Ze względu na ciągłą pracę w celu udoskonalania naszych produktów, zastrzegamy sobie prawo do zmiany danych technicznych.

9 na Kamen MULTI KG na Kamen Multi KG należy do serii kotłów wysokich. Został on przystosowany do zamontowania automatycznego zespołu podającego paliwa i zmodernizowanym wylocie spalin, dzięki czemu zajmuje mniej powierzchni w kotłowni (komin skierowany do góry).kotły Kamen Multi KG mogą być wyposażone w różnego rodzaju zespoły podające. Umożliwiające spalanie mieszanek eko-groszku, miału, peletu, itp. Podczas braku energii lub awarii zespołu podającego kotły posiadają ruszt awaryjny żeliwny. Po włożeniu rusztu tworzy się komora pozwalająca na spalanie różnego rodzaju i sortu paliwa: węgiel, miał, drewno, itp. Poza sezonem grzewczym może pracować w układzie z bojlerem wody użytkowej. W kotle Kamen Multi KG zasobnik paliwa może być po prawej lub lewej stronie. Wymiennik kotła wykonany jest ze 25GH o grubości mm oraz izolowany wełną mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Sprawdzone materiały i podzespoły zastosowane w kotle gwarantują jego długą żywotność i bezawaryjną pracę. Kamen Multi KG 17 kw 25 kw 28 kw 32 kw Powierzchnia kotła (m²) Wysokość (mm) Szerokość (mm) Długość (mm) Przekrój czopucha (Ø) Wysokość powrotu wody (mm) Wysokość zasilania wody (mm) Wysokość komina (mm) Pojemność zasobnika (kg) Masa kotła (kg) Wymagany ciąg spalin (Pa) Max. ciśnienie robocze 1.8 bar Średnica zasilania i powrotu /4 Temp. Wody na zasilaniu (min./max.) C Sprawność kotła ~ % Zasilanie 230 V Pow. ogrz. Pomieszczeń (m²) Min. Przekrój komina (mm) Ø 190 Ø 190 Ø 200 Ø 210 Min. Wysokość komina (m) Kotły powyżej 32 kw produkowane na zamówienie. Ze względu na ciągłą pracę w celu udoskonalania produktów. Producent zastrzega sobie prawo zmiany danych technicznych.

10 na Kamen MAX plus na Kamen Max Plus jest to ulepszona konstrukcja kotła z płaszczami pionowymi, specyficznym ułożeniem ramek i kosza. Takie ułożenie pozwala na nietypowe ustawienie kotła w kotłowni, można dosunąć do samej ściany. W kotle tym zastosowano także dwie komory paleniskowe i ruszt wodny, który jest wykonany ze stali kotłowej o grubości 8mm. W kotle Kamen Max Plus zasobnik paliwa może być po prawej lub lewej stronie. Wymiennik kotła wykonany jest ze 25GH o grubości mm oraz izolowany wełną mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Sprawdzone materiały i podzespoły zastosowane w kotle gwarantują jego długą żywotność i bezawaryjną pracę. Zaletą kotła jest możliwość zastosowania różnego rodzaju zespołów podających. Kamen Eko Max Plus 17 kw 25 kw 28 kw Powierzchnia kotła (m²) Wysokość (mm) Szerokość (mm) Długość (mm) Przekrój czopucha (Ø) Wysokość powrotu wody (mm) Wysokość zasilania wody (mm) Wysokość komina (mm) Pojemność zasobnika (kg) Masa kotła (kg) Wymagany ciąg spalin (Pa) Max. ciśnienie robocze 1.8 bar Średnica zasilania i powrotu /4 Temp. Wody na zasilaniu (min./max.) C Sprawność kotła ~ % Zasilanie 230 V Pow. ogrz. Pomieszczeń (m²) Min. Przekrój komina (mm) Ø 190 Ø 190 Ø 200 Min. Wysokość komina (m) Kotły powyżej 28 kw produkowane na zamówienie. Ze względu na ciągłą pracę w celu udoskonalania produktów. Producent zastrzega sobie prawo zmiany danych technicznych.

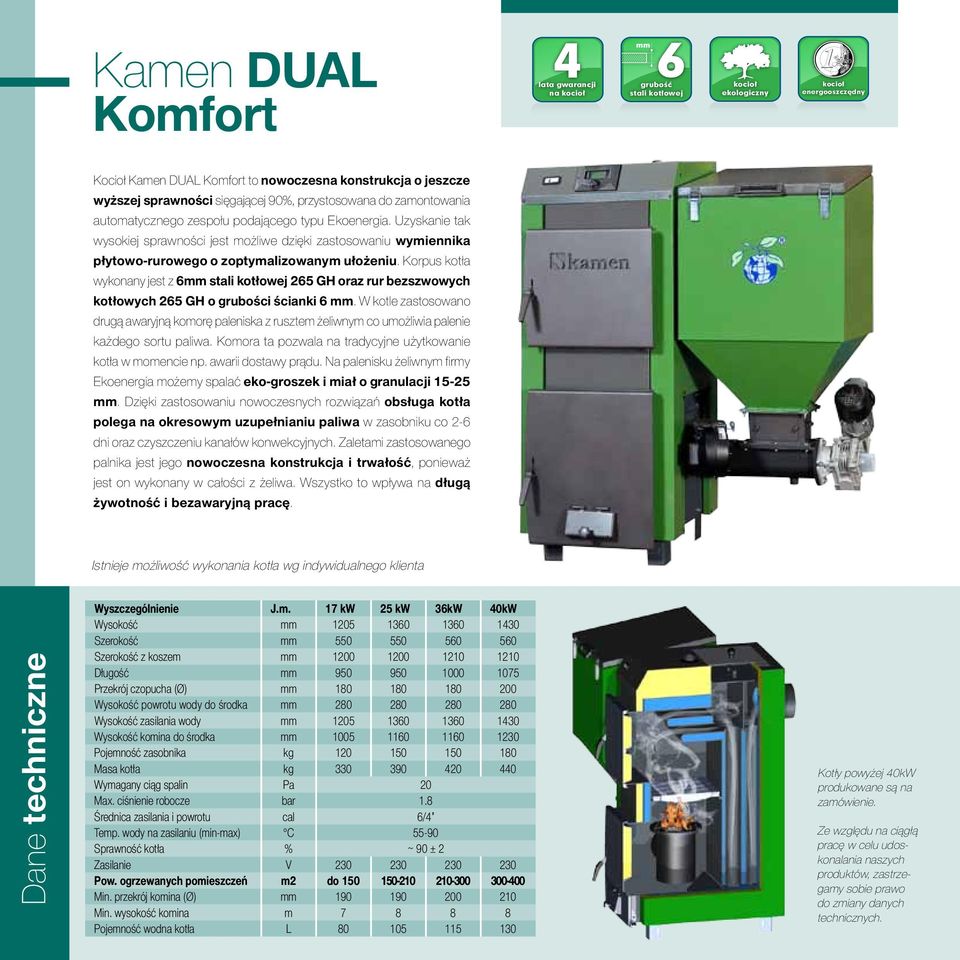

11 na Kamen DUAL Komfort na Kocioł Kamen DUAL Komfort to nowoczesna konstrukcja o jeszcze wyższej sprawności sięgającej 90%, przystosowana do zamontowania automatycznego zespołu podającego typu Ekoenergia. Uzyskanie tak wysokiej sprawności jest możliwe dzięki zastosowaniu wymiennika płytowo-rurowego o zoptymalizowanym ułożeniu. Korpus kotła wykonany jest z mm 25 GH oraz rur bezszwowych kotłowych 25 GH o grubości ścianki mm. W kotle zastosowano drugą awaryjną komorę paleniska z rusztem żeliwnym co umożliwia palenie każdego sortu paliwa. Komora ta pozwala na tradycyjne użytkowanie kotła w momencie np. awarii dostawy prądu. Na palenisku żeliwnym firmy Ekoenergia możemy spalać eko-groszek i miał o granulacji mm. Dzięki zastosowaniu nowoczesnych rozwiązań obsługa kotła polega na okresowym uzupełnianiu paliwa w zasobniku co 2- dni oraz czyszczeniu kanałów konwekcyjnych. Zaletami zastosowanego palnika jest jego nowoczesna konstrukcja i trwałość, ponieważ jest on wykonany w całości z żeliwa. Wszystko to wpływa na długą żywotność i bezawaryjną pracę. Istnieje możliwość wykonania kotła wg indywidualnego klienta Wyszczególnienie J.m. 17 kw 25 kw 3kW 40kW Wysokość mm Szerokość mm Szerokość z koszem mm Długość mm Przekrój czopucha (Ø) mm Wysokość powrotu wody do środka mm Wysokość zasilania wody mm Wysokość komina do środka mm Pojemność zasobnika kg Masa kotła kg Wymagany ciąg spalin Pa 20 Max. ciśnienie robocze bar 1.8 Średnica zasilania i powrotu cal /4 Temp. wody na zasilaniu (min-max) C Sprawność kotła % ~ 90 ± 2 Zasilanie V Pow. ogrzewanych pomieszczeń m2 do Min. przekrój komina (Ø) mm Min. wysokość komina m Pojemność wodna kotła L Kotły powyżej 40kW produkowane są na zamówienie. Ze względu na ciągłą pracę w celu udoskonalania naszych produktów, zastrzegamy sobie prawo do zmiany danych technicznych.

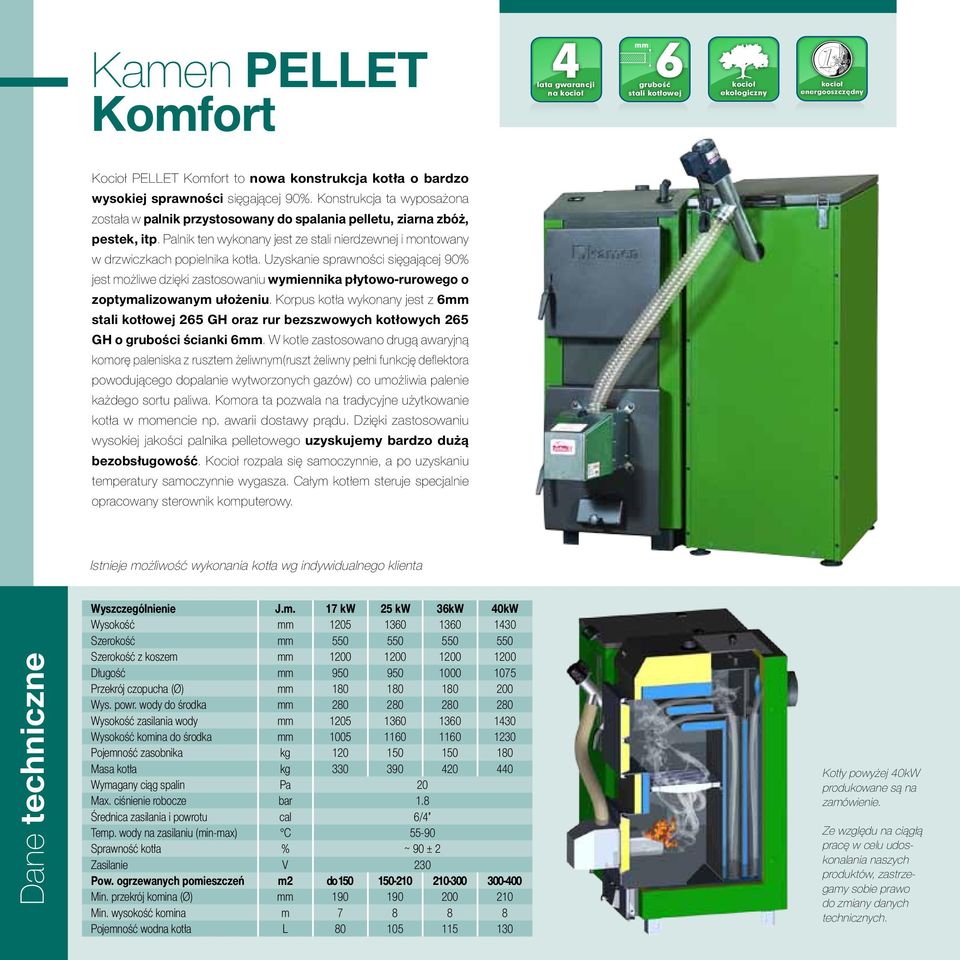

12 na Kamen PELLET Komfort na Kocioł PELLET Komfort to nowa konstrukcja kotła o bardzo wysokiej sprawności sięgającej 90%. Konstrukcja ta wyposażona została w palnik przystosowany do spalania pelletu, ziarna zbóż, pestek, itp. Palnik ten wykonany jest ze stali nierdzewnej i montowany w drzwiczkach popielnika kotła. Uzyskanie sprawności sięgającej 90% jest możliwe dzięki zastosowaniu wymiennika płytowo-rurowego o zoptymalizowanym ułożeniu. Korpus kotła wykonany jest z mm 25 GH oraz rur bezszwowych kotłowych 25 GH o grubości ścianki mm. W kotle zastosowano drugą awaryjną komorę paleniska z rusztem żeliwnym(ruszt żeliwny pełni funkcję deflektora powodującego dopalanie wytworzonych gazów) co umożliwia palenie każdego sortu paliwa. Komora ta pozwala na tradycyjne użytkowanie kotła w momencie np. awarii dostawy prądu. Dzięki zastosowaniu wysokiej jakości palnika pelletowego uzyskujemy bardzo dużą bezobsługowość. Kocioł rozpala się samoczynnie, a po uzyskaniu temperatury samoczynnie wygasza. Całym kotłem steruje specjalnie opracowany sterownik komputerowy. Istnieje możliwość wykonania kotła wg indywidualnego klienta Wyszczególnienie J.m. 17 kw 25 kw 3kW 40kW Wysokość mm Szerokość mm Szerokość z koszem mm Długość mm Przekrój czopucha (Ø) mm Wys. powr. wody do środka mm Wysokość zasilania wody mm Wysokość komina do środka mm Pojemność zasobnika kg Masa kotła kg Wymagany ciąg spalin Pa 20 Max. ciśnienie robocze bar 1.8 Średnica zasilania i powrotu cal /4 Temp. wody na zasilaniu (min-max) C Sprawność kotła % ~ 90 ± 2 Zasilanie V 230 Pow. ogrzewanych pomieszczeń m2 do Min. przekrój komina (Ø) mm Min. wysokość komina m Pojemność wodna kotła L Kotły powyżej 40kW produkowane są na zamówienie. Ze względu na ciągłą pracę w celu udoskonalania naszych produktów, zastrzegamy sobie prawo do zmiany danych technicznych.

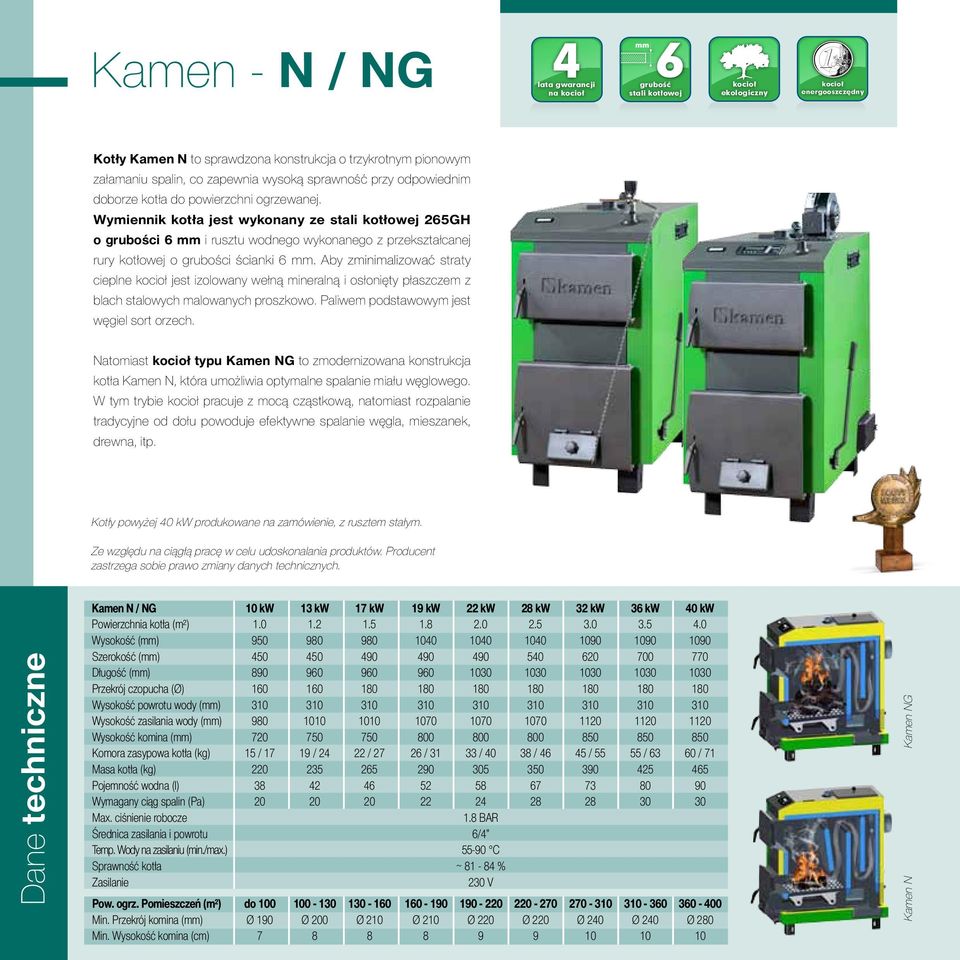

13 na Kamen - N / NG na Kotły Kamen N to sprawdzona konstrukcja o trzykrotnym pionowym załamaniu spalin, co zapewnia wysoką sprawność przy odpowiednim doborze kotła do powierzchni ogrzewanej. Wymiennik kotła jest wykonany ze 25GH o grubości mm i rusztu wodnego wykonanego z przekształcanej rury kotłowej o grubości ścianki mm. Aby zminimalizować straty cieplne jest izolowany wełną mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Paliwem podstawowym jest węgiel sort orzech. Natomiast typu Kamen NG to zmodernizowana konstrukcja kotła Kamen N, która umożliwia optymalne spalanie miału węglowego. W tym trybie pracuje z mocą cząstkową, natomiast rozpalanie tradycyjne od dołu powoduje efektywne spalanie węgla, mieszanek, drewna, itp. Kotły powyżej 40 kw produkowane na zamówienie, z rusztem stałym. Ze względu na ciągłą pracę w celu udoskonalania produktów. Producent zastrzega sobie prawo zmiany danych technicznych. Kamen N / NG 10 kw 13 kw 17 kw 19 kw 22 kw 28 kw 32 kw 3 kw 40 kw Powierzchnia kotła (m²) Wysokość (mm) Szerokość (mm) Długość (mm) Przekrój czopucha (Ø) Wysokość powrotu wody (mm) Wysokość zasilania wody (mm) Wysokość komina (mm) Komora zasypowa kotła (kg) 15 / / / 27 2 / / / 4 45 / / 3 0 / 71 Masa kotła (kg) Pojemność wodna (l) Wymagany ciąg spalin (Pa) Max. ciśnienie robocze 1.8 BAR Średnica zasilania i powrotu /4 Temp. Wody na zasilaniu (min./max.) C Sprawność kotła ~ % Zasilanie 230 V Pow. ogrz. Pomieszczeń (m²) do Min. Przekrój komina (mm) Ø 190 Ø 200 Ø 210 Ø 210 Ø 220 Ø 220 Ø 240 Ø 240 Ø 280 Min. Wysokość komina (cm) Kamen NG Kamen N

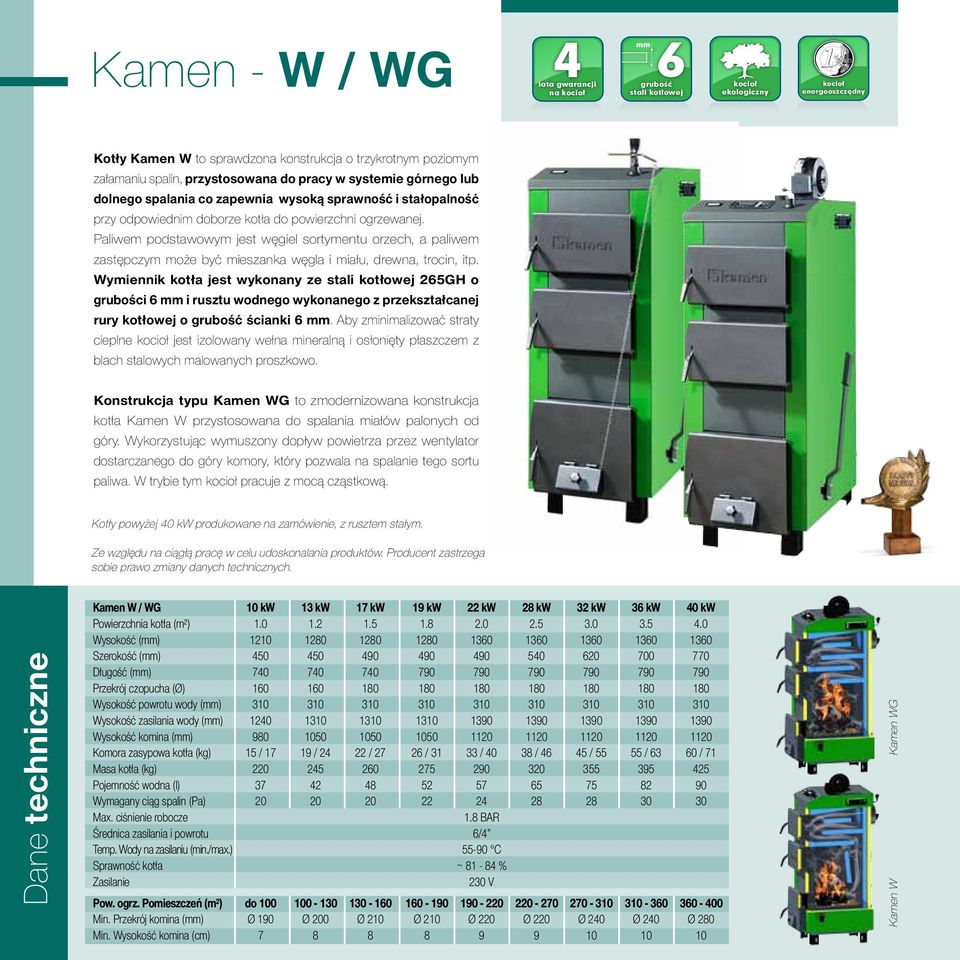

14 na Kamen - W / WG na Kotły Kamen W to sprawdzona konstrukcja o trzykrotnym poziomym załamaniu spalin, przystosowana do pracy w systemie górnego lub dolnego spalania co zapewnia wysoką sprawność i stałopalność przy odpowiednim doborze kotła do powierzchni ogrzewanej. Paliwem podstawowym jest węgiel sortymentu orzech, a paliwem zastępczym może być mieszanka węgla i miału, drewna, trocin, itp. Wymiennik kotła jest wykonany ze 25GH o grubości mm i rusztu wodnego wykonanego z przekształcanej rury kotłowej o ścianki mm. Aby zminimalizować straty cieplne jest izolowany wełna mineralną i osłonięty płaszczem z blach stalowych malowanych proszkowo. Konstrukcja typu Kamen WG to zmodernizowana konstrukcja kotła Kamen W przystosowana do spalania miałów palonych od góry. Wykorzystując wymuszony dopływ powietrza przez wentylator dostarczanego do góry komory, który pozwala na spalanie tego sortu paliwa. W trybie tym pracuje z mocą cząstkową. Kotły powyżej 40 kw produkowane na zamówienie, z rusztem stałym. Ze względu na ciągłą pracę w celu udoskonalania produktów. Producent zastrzega sobie prawo zmiany danych technicznych. Kamen W / WG 10 kw 13 kw 17 kw 19 kw 22 kw 28 kw 32 kw 3 kw 40 kw Powierzchnia kotła (m²) Wysokość (mm) Szerokość (mm) Długość (mm) Przekrój czopucha (Ø) Wysokość powrotu wody (mm) Wysokość zasilania wody (mm) Wysokość komina (mm) Komora zasypowa kotła (kg) 15 / / / 27 2 / / / 4 45 / / 3 0 / 71 Masa kotła (kg) Pojemność wodna (l) Wymagany ciąg spalin (Pa) Max. ciśnienie robocze 1.8 BAR Średnica zasilania i powrotu /4 Temp. Wody na zasilaniu (min./max.) C Sprawność kotła ~ % Zasilanie 230 V Pow. ogrz. Pomieszczeń (m²) do Min. Przekrój komina (mm) Ø 190 Ø 200 Ø 210 Ø 210 Ø 220 Ø 220 Ø 240 Ø 240 Ø 280 Min. Wysokość komina (cm) Kamen WG Kamen W

15 Sterowniki dla kotłów Kamen Sterownik ST - 48 Funkcje realizowane przez sterownik sterowanie nadmuchem i podajnikiem slimakowym sterowanie pompą CO, CWU, podłogową i mieszającą możliwość podłączenia regulatora pokojowego możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-1 Wyposażenie sterownika duży wyswietlacz graficzny ułatwiający obsługę sterownika gałka impulsatora czujnik temperatury CO czujnik temperatury CWU czujnik temperatury podłogowej posiada zabezpieczenie termiczne czujnik temperatury slimaka (zabezpieczenie) obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury jednomodułowa obudowa panelowa pod zabudowę kotła akcesoria dodatkowe Sterownik ST - 81 Funkcje realizowane przez sterownik sterowanie nadmuchem, pompą CO i CWU możliwość podpięcia regulatora pokojowego Wyposażenie sterownika wyświetlacz LCD czujnik temperatury CO czujnik temperatury CWU zabezpieczenie termiczne obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury obudowa panelowa pod zabudowę kotła

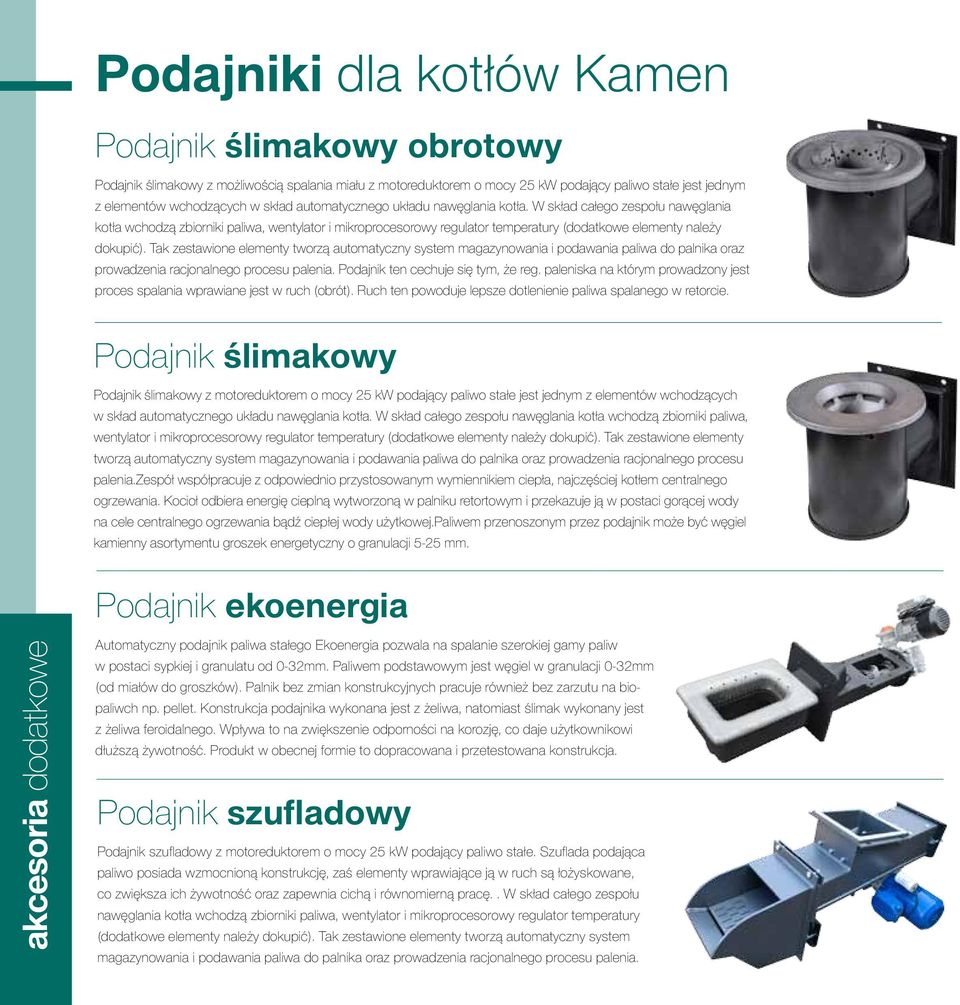

16 Podajniki dla kotłów Kamen Podajnik ślimakowy obrotowy Podajnik ślimakowy z możliwością spalania miału z motoreduktorem o mocy 25 kw podający paliwo stałe jest jednym z elementów wchodzących w skład automatycznego układu nawęglania kotła. W skład całego zespołu nawęglania kotła wchodzą zbiorniki paliwa, wentylator i mikroprocesorowy regulator temperatury (dodatkowe elementy należy dokupić). Tak zestawione elementy tworzą automatyczny system magazynowania i podawania paliwa do palnika oraz prowadzenia racjonalnego procesu palenia. Podajnik ten cechuje się tym, że reg. paleniska na którym prowadzony jest proces spalania wprawiane jest w ruch (obrót). Ruch ten powoduje lepsze dotlenienie paliwa spalanego w retorcie. Podajnik ślimakowy Podajnik ślimakowy z motoreduktorem o mocy 25 kw podający paliwo stałe jest jednym z elementów wchodzących w skład automatycznego układu nawęglania kotła. W skład całego zespołu nawęglania kotła wchodzą zbiorniki paliwa, wentylator i mikroprocesorowy regulator temperatury (dodatkowe elementy należy dokupić). Tak zestawione elementy tworzą automatyczny system magazynowania i podawania paliwa do palnika oraz prowadzenia racjonalnego procesu palenia.zespół współpracuje z odpowiednio przystosowanym wymiennikiem ciepła, najczęściej kotłem centralnego ogrzewania. Kocioł odbiera energię cieplną wytworzoną w palniku retortowym i przekazuje ją w postaci gorącej wody na cele centralnego ogrzewania bądź ciepłej wody użytkowej.paliwem przenoszonym przez podajnik może być węgiel kamienny asortymentu groszek energetyczny o granulacji 5-25 mm. Podajnik ekoenergia akcesoria dodatkowe Automatyczny podajnik paliwa stałego Ekoenergia pozwala na spalanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm. Paliwem podstawowym jest węgiel w granulacji 0-32mm (od miałów do groszków). Palnik bez zmian konstrukcyjnych pracuje również bez zarzutu na biopaliwch np. pellet. Konstrukcja podajnika wykonana jest z żeliwa, natomiast ślimak wykonany jest z żeliwa feroidalnego. Wpływa to na zwiększenie odporności na korozję, co daje użytkownikowi dłuższą żywotność. Produkt w obecnej formie to dopracowana i przetestowana konstrukcja. Podajnik szufladowy Podajnik szufladowy z motoreduktorem o mocy 25 kw podający paliwo stałe. Szuflada podająca paliwo posiada wzmocnioną konstrukcję, zaś elementy wprawiające ją w ruch są łożyskowane, co zwiększa ich żywotność oraz zapewnia cichą i równomierną pracę.. W skład całego zespołu nawęglania kotła wchodzą zbiorniki paliwa, wentylator i mikroprocesorowy regulator temperatury (dodatkowe elementy należy dokupić). Tak zestawione elementy tworzą automatyczny system magazynowania i podawania paliwa do palnika oraz prowadzenia racjonalnego procesu palenia.
