1 ZALECENIA PRODUCENTA Termoizolacja Dachów Płaskich Płytami Kingspan Therma TR26 FM Therma TT46 Therma TR27 FM Therma TR27 LPC/FM Therma TR20 Therma TT40

2 1. Informacje ogólne 1.1. Sposób pakowania Płyty Kingspan Therma ostarczane są w oznakowanym zbiorczym opakowaniu foliowym z naklejoną etykietą prouktu; ilość płyt w paczkach zależy o ich grubości i wielkości, określona jest w aktualnej liście asortymentowej Sposób skłaowania Płyty achowe Kingspan Therma należy skłaować w taki sposób, aby nie miały styczności z wilgotnym położem oraz były chronione prze wpływem czynników atmosferycznych w suchym i zaaszonym miejscu na czystym położu. W przypaku przechowywania na zewnątrz konieczne jest zastosowanie oatkowego przykrycia z folii lub brezentu. Płyty, które były wystawione na bezpośrenie ziałanie czynników atmosferycznych (takich jak np. intensywny eszcz lub śnieg) i nie zostały opowienio zabezpieczone, a tym samym uległy zamoczeniu prze montażem na achu, muszą zostać osuszone. Przy ługoterminowym skłaowaniu należy przesięwziąć śroki chroniące proukt prze bezpośrenim promieniowaniem słonecznym Wymagania w stosunku o wbuowywanego prouktu Płyty achowe Kingspan Therma nie mogą być zawilgocone lub uszkozone; oznacza to niewystępowanie wgnieceń, wyszczerbień czy nierównomierności płaszczyzn Połączenia płyt Płyty Kingspan Therma zależnie o ich rozaju mogą być proukowane o bokach prostych lub z tzw. zamkiem. 15mm ½ rys. 1. Połączenie płyt z zamkiem 1.5. Ogólne zasay stosowania płyt Therma płyty izolacyjne obrabiać i przygotowywać o ukłaania warunkach zapewniających wyeliminowanie możliwości zamknięcia wilgoci w płytach, pomięzy płytami lub po nimi, należy unikać wszelkiego kontaktu okłazin płyt z otwartym ogniem a w szczególności okłaziny aluminiowej prouktu Therma TR26 FM, Therma TT46, la achów płaskich z warstwą nośną z blach trapezowych zachowany musi być stosunek grubości płyty o rozstawu fał blachy co obrazuje rys. 2, płyty izolacyjne umieszczać wyłącznie na suchym stabilnym położu, unikając luźnych zanieczyszczeń, nie należy prowazić prac poczas eszczu lub śniegu ani opuszczać o zamknięcia wilgoci w warstwach przekrycia, po zakończeniu każego nia pracy lub za każym razem, gy prace są przerywane na łuższy czas, należy zabezpieczyć przekrycie w realizacji prze bezpośrenim ziałaniem czynników atmosferycznych, płyty należy ciąć przy pomocy piły o robnych zębach lub nacinając ostrym nożem, a następnie przełamując płytę wzłuż linii prostej i przecinając ją po rugiej stronie; płyty należy ocinać okłanie, aby osiągnąć obre przyleganie krawęzi styku i ciągłość izolacji Bezpieczeństwo i higiena pracy Proukty firmy Kingspan Insulation są chemicznie obojętne i bezpieczne w użytkowaniu. UWAGA: Prosimy zwrócić uwagę, że refleksyjna powierzchnia prouktu została zaprojektowana la zwiększenia jego parametrów termicznych. Jako taka, obija światło, jak również ciepło, w tym światło ultrafioletowe. Z tego wzglęu, jeżeli płyta jest montowana poczas barzo słonecznej pogoy, zaleca się noszenie okularów lub gogli ochronnych z filtrem UV i jeżeli istnieje ryzyko wystawienia skóry na ziałanie promieni słonecznych przez łuższy czas, zastosowanie także kremu z filtrem UV na osłoniętych fragmentach skóry. Zastosowane refleksyjne aluminiowe okłaziny płyt po zwilżeniu mogą być śliskie. 2. Wymagania otyczące położa 2.1. Położa betonowe Nośność i sztywność położa musi zapewniać przenoszenie ciężaru kolejnych warstw oraz zostać zaprojektowane zgonie z obowiązującymi normami. Takie położe musi być głakie i opylone. Prze położeniem kolejnych warstw (paroizolacja, izolacja termiczna i pokrycie) położe musi być w stanie suchym, pozbawione wilgoci technologicznej. Płyty Kingspan Therma TR26 FM/TR27 FM należy ukłaać na warstwie paroizolacyjnej. Płyty są zazwyczaj mocowane z wykorzystaniem mocowań mechanicznych (łączników teleskopowych z tuleją teleskopową lub łączników z pokłaką ociskową). Warstwa wooszczelna jest również mocowana mechanicznie. W przypaku, gy warstwy paroizolacyjne są zgrzewane lub klejone bitumem, położe powinno być zagruntowane opowienim śrokiem gruntującym (ok. 250g/m 2 ). Powłoka gruntująca powinna zupełnie wyschnąć prze przystąpieniem o kolejnych prac. W sytuacjach wykonania warstwowego przekrycia achu w systemie klejonym należy stosować płyty Therma TR27 FM lub Therma TR20 i postępować zgonie z projektem buowlanym lub wykonać przekrycie zgonie z zaleceniami proucenta lub ostawcy systemu klejącego.

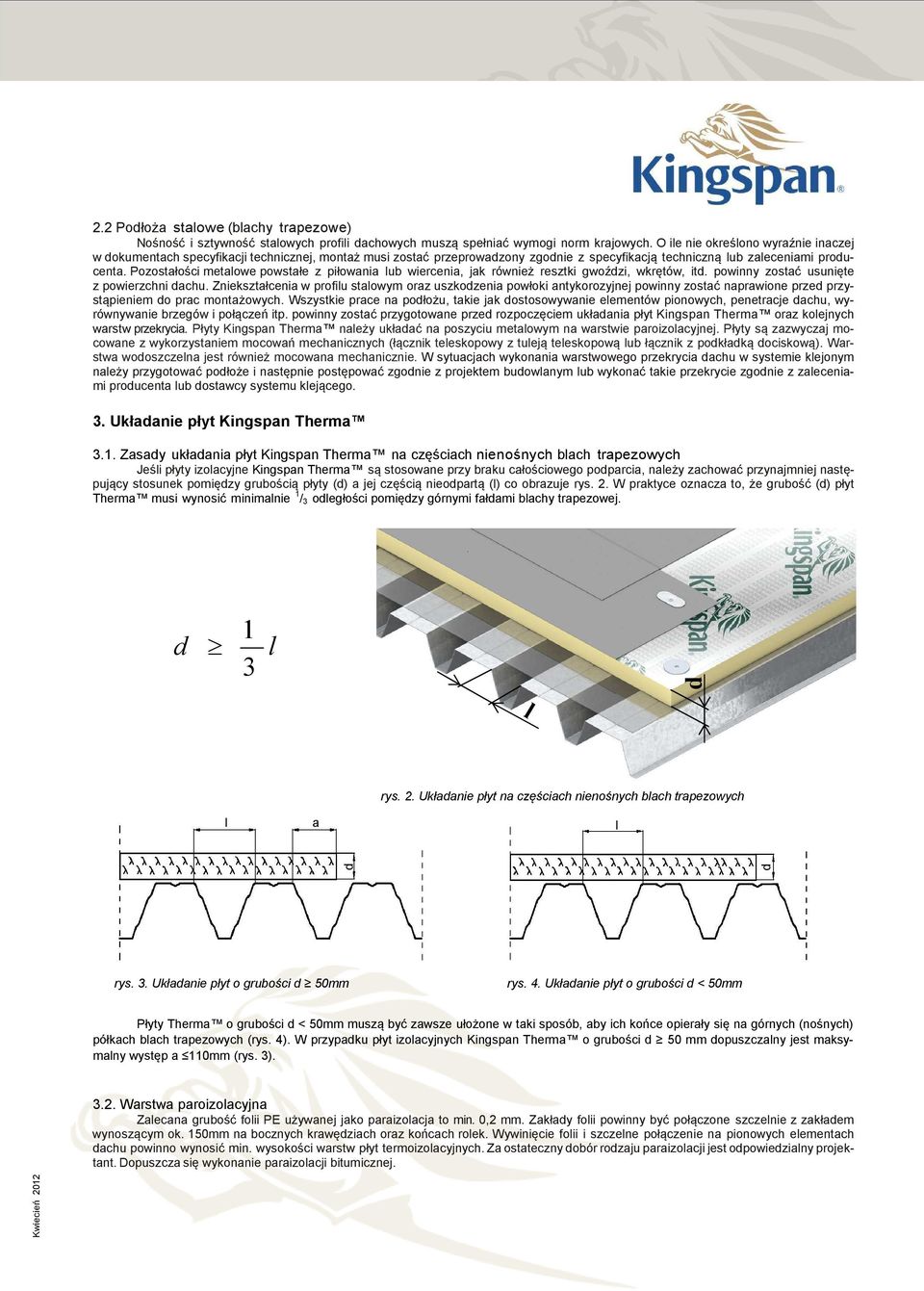

3 2.2 Położa stalowe (blachy trapezowe) Nośność i sztywność stalowych profili achowych muszą spełniać wymogi norm krajowych. O ile nie określono wyraźnie inaczej w okumentach specyfikacji technicznej, montaż musi zostać przeprowazony zgonie z specyfikacją techniczną lub zaleceniami proucenta. Pozostałości metalowe powstałe z piłowania lub wiercenia, jak również resztki gwoźzi, wkrętów, it. powinny zostać usunięte z powierzchni achu. Zniekształcenia w profilu stalowym oraz uszkozenia powłoki antykorozyjnej powinny zostać naprawione prze przystąpieniem o prac montażowych. Wszystkie prace na położu, takie jak ostosowywanie elementów pionowych, penetracje achu, wyrównywanie brzegów i połączeń itp. powinny zostać przygotowane prze rozpoczęciem ukłaania płyt Kingspan Therma oraz kolejnych warstw przekrycia. Płyty Kingspan Therma należy ukłaać na poszyciu metalowym na warstwie paroizolacyjnej. Płyty są zazwyczaj mocowane z wykorzystaniem mocowań mechanicznych (łącznik teleskopowy z tuleją teleskopową lub łącznik z pokłaką ociskową). Warstwa wooszczelna jest również mocowana mechanicznie. W sytuacjach wykonania warstwowego przekrycia achu w systemie klejonym należy przygotować położe i następnie postępować zgonie z projektem buowlanym lub wykonać takie przekrycie zgonie z zaleceniami proucenta lub ostawcy systemu klejącego. 3. Ukłaanie płyt Kingspan Therma 3.1. Zasay ukłaania płyt Kingspan Therma na częściach nienośnych blach trapezowych Jeśli płyty izolacyjne Kingspan Therma są stosowane przy braku całościowego poparcia, należy zachować przynajmniej następujący stosunek pomięzy grubością płyty () a jej częścią nieopartą (l) co obrazuje rys. 2. W praktyce oznacza to, że grubość () płyt Therma musi wynosić minimalnie 1 / 3 oległości pomięzy górnymi fałami blachy trapezowej. 1 3 l l l a rys. 2. Ukłaanie płyt na częściach nienośnych blach trapezowych l Płyty Therma o grubości < 50mm muszą być zawsze ułożone w taki sposób, aby ich końce opierały się na górnych (nośnych) półkach blach trapezowych (rys. 4). W przypaku płyt izolacyjnych Kingspan Therma o grubości 50 mm opuszczalny jest maksymalny występ a 110mm (rys. 3) Warstwa paroizolacyjna Zalecana grubość folii PE używanej jako paraizolacja to min. 0,2 mm. Zakłay folii powinny być połączone szczelnie z zakłaem wynoszącym ok. 150mm na bocznych krawęziach oraz końcach rolek. Wywinięcie folii i szczelne połączenie na pionowych elementach achu powinno wynosić min. wysokości warstw płyt termoizolacyjnych. Za ostateczny obór rozaju paraizolacji jest opowiezialny projektant. Dopuszcza się wykonanie paraizolacji bitumicznej. rys. 3. Ukłaanie płyt o grubości 50mm rys. 4. Ukłaanie płyt o grubości < 50mm

4 3.3. Montaż na profilowanych położach stalowych Na uprzenio ułożonej warstwie paroizolacyjnej ukłaamy płyty Therma. Płyty ukłaamy w sposób mijankowy z przesunięciem równym połowę ługości płyty tak, aby łączenia krótszych boków płyt nie pokrywały się wzajemnie (w tak zwanym wiązaniu wozówkowym). Montaż rozpoczynamy o połówki płyty, następnie całe, kolejny rzą w sposób owrotny (rys. 5). W przypaku ukłaania płyt w systemie wuwarstwowym, płyty należy ukłaać w taki sposób, aby zapewnić mijanie się styków płyt (rys. 6). Dolna warstwa mocowana jest wstępnie poczas ukłaania po jenym łączniku na każa płytę w celu uniknięcia przesuwania się ich poczas montażu górnej warstwy termoizolacji. Drugą warstwę płyt mocujemy zgonie z zaleceniami ilością łączników zależną o wielkości płyt (wskazania otyczące ilości łączników znajują się w alszej części zaleceń). Dłuższe krawęzie płyt należy ukłaać prostopale o fal blachy trapezowej. Płyty należy ukłaać ciasno na styk tak, aby nie powstawały szczeliny pomięzy płytami. W uzasanionych przypakach opuszcza się wypełnienie powstałych szczelin pianką PU. Mocowanie płyt o położa obywa się za pośrenictwem łączników teleskopowych z opowienio obraną śrubą lub śrub z pokłaką ociskową. Ocinki płyt o ługości mniejszej niż 300 mm należy ukłaać wyłącznie w strefie śrokowej powierzchni achu. Płyty Kingspan Therma Blacha trapezowa Łączniki mechaniczne Rys.5. Montaż płyt Kingspan Therma w ukłazie jenowarstwowym Płyty Kingspan Therma Blacha trapezowa Łączniki mechaniczne Rys.6. Montaż płyt Kingspan Therma w ukłazie wuwarstwowym 3.4. Montaż płyt Kingspan Therma na położach betonowych Położe betonowe powinno być suche i równe bez wiocznych otworów, bruz i nierówności. W przypaku gy położe konstrukcyjne nie jest równe należy wykonać warstwę betonu wyrównawczego zgonie z zaleceniami projektanta. Na uprzenio wykonanej warstwie paraizolacji z folii PE lub bitumicznej można przystąpić o ukłaania płyt w poobny sposób jak na położu z blach trapezowych. Na ułożonych płytach Kingspan Therma obywa się montaż hyroizolacji. Hyroizolację wykonuje się w systemie jeno- lub wuwarstwowym z membran achowych lub pap bitumicznych. Pokrycia achowe mocuje się w sposób mechaniczny o położa. Ilość łączników oraz sposób montażu określa proucent pokryć achowych. Płyty Kingspan Therma z okłaziną z włókna szklanego i bitumowanego włókna szklanego (Therma TR27 FM i Therma TR20) można mocować o położa w systemie klejonym. W takim przypaku położe musi być zagruntowane opowienim śrokiem gruntującym. Płyty Therma TR20 klei się o położa za pomocą gorącego bitumu 110/30 w ilości min 1,5 kg/m 2 naniesionego równomiernie na całej powierzchni. Do klejenia wykorzystywać można również keje poliuretanowe; awkowanie oraz sposób montażu określa każorazowo projektant lub proucent/ostawca systemu klejenia. Warstwę hyroizolacji można kleić bezpośrenio o płyt za pomocą gorącego bitumu lub kleju poliuretanowego, rozaj, typ oraz sposób klejenia hyroizolacji określa projektant l u b proucent/ostawca systemu klejenia.

5 4. Mocowanie mechaniczne płyt Kingspan Therma Zaleca się stosowanie łączników teleskopowych lub łączników z pokłaką ociskową w ilości zgonej z poniższymi schematami. Płyty Kingspan Therma należy mocować mechanicznie niezależnie o łączników wynikających z montażu hyroizolacji. Dla płyt o wymiarach 600x1200mm oraz 1200x1200mm zaleca się 4 łączniki na płytę, la płyt o wym. 2400x1200mm oraz 2500x1200mm zaleca się 6 łączników na płytę. Oległość łącznika o krawęzi boków płyty (a) powinna zawierać się w przeziale 50mm a 150mm a a rys.7. Rozmieszczenie mocowań płyt Kingspan Therma 5. Przykłaowe przekroje konstrukcji achu Warstwa nośna - blacha stalowa Płyty Kingspan Therma Łączniki mechaniczne termoizolacji 6. Łączniki mechaniczne hyroizolacji rys.8. Przekrój przez ach z warstwą nośną wykonaną z blachy stalowej z termoizolacją w ukłazie jenowarstwowym Warstwa nośna - blacha stalowa Płyty Kingspan Therma w wóch warstwach Łączniki mechaniczne górnej warstwy termoizolacji 6. Łączniki mechaniczne hyroizolacji 7. Łączniki mechaniczne olnej warstwy termoizolacji rys.9. Przekrój przez ach z warstwą nośną wykonaną z blachy stalowej z termoizolacją w ukłazie wuwarstwowym 1. Warstwa nośna - strop konstrukcyjny Płyty Kingspan Therma Łączniki mechaniczne hyroizolacji 6. Łączniki mechaniczne termoizolacji rys.10. Przekrój przez ach z warstwą nośną wykonaną w konstrukcji żelbetowej
