SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT. Tytuł: Okablowanie strukturalne w Domach Studenckich ŚAM w Katowicach Ligocie, Sosnowcu i Zabrzu
|
|
- Sebastian Szymczak
- 8 lat temu
- Przeglądów:
Transkrypt
1 Centrum Informatyki i Informatyzacji Śląskiej Akademii Medycznej w Katowicach SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Tytuł: Okablowanie strukturalne w Domach Studenckich ŚAM w Katowicach Ligocie, Sosnowcu i Zabrzu Autorzy opracowania: mgr inŝ. Marcin Chabior mgr inŝ. Bartosz Oziębło lic. Piotr Jasiński Lipiec 2006

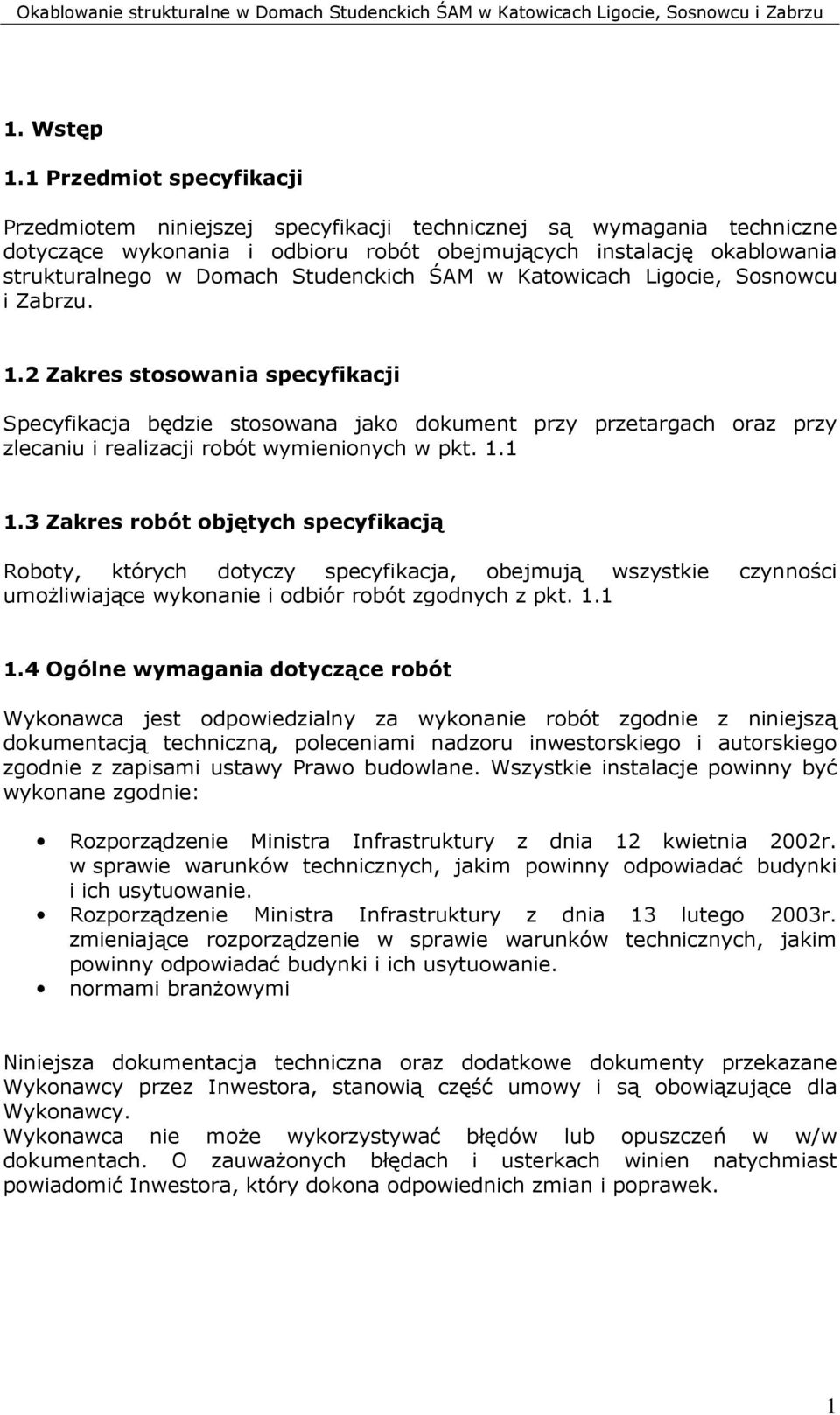

2 1. Wstęp 1.1 Przedmiot specyfikacji Przedmiotem niniejszej specyfikacji technicznej są wymagania techniczne dotyczące wykonania i odbioru robót obejmujących instalację okablowania strukturalnego w Domach Studenckich ŚAM w Katowicach Ligocie, Sosnowcu i Zabrzu. 1.2 Zakres stosowania specyfikacji Specyfikacja będzie stosowana jako dokument przy przetargach oraz przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych specyfikacją Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające wykonanie i odbiór robót zgodnych z pkt Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z niniejszą dokumentacją techniczną, poleceniami nadzoru inwestorskiego i autorskiego zgodnie z zapisami ustawy Prawo budowlane. Wszystkie instalacje powinny być wykonane zgodnie: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dnia 13 lutego 2003r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. normami branŝowymi Niniejsza dokumentacja techniczna oraz dodatkowe dokumenty przekazane Wykonawcy przez Inwestora, stanowią część umowy i są obowiązujące dla Wykonawcy. Wykonawca nie moŝe wykorzystywać błędów lub opuszczeń w w/w dokumentach. O zauwaŝonych błędach i usterkach winien natychmiast powiadomić Inwestora, który dokona odpowiednich zmian i poprawek. 1

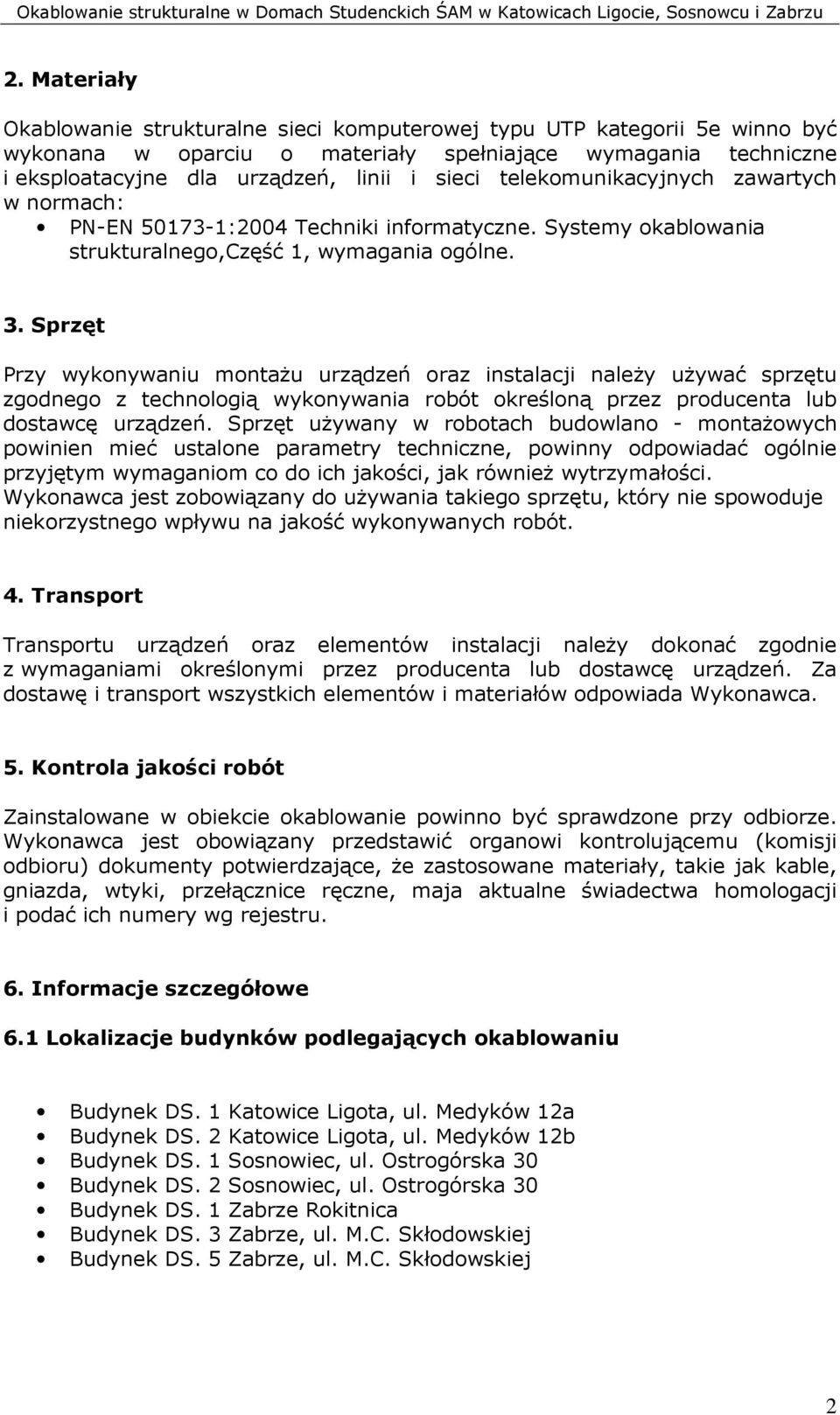

3 2. Materiały Okablowanie strukturalne sieci komputerowej typu UTP kategorii 5e winno być wykonana w oparciu o materiały spełniające wymagania techniczne i eksploatacyjne dla urządzeń, linii i sieci telekomunikacyjnych zawartych w normach: PN-EN :2004 Techniki informatyczne. Systemy okablowania strukturalnego,część 1, wymagania ogólne. 3. Sprzęt Przy wykonywaniu montaŝu urządzeń oraz instalacji naleŝy uŝywać sprzętu zgodnego z technologią wykonywania robót określoną przez producenta lub dostawcę urządzeń. Sprzęt uŝywany w robotach budowlano - montaŝowych powinien mieć ustalone parametry techniczne, powinny odpowiadać ogólnie przyjętym wymaganiom co do ich jakości, jak równieŝ wytrzymałości. Wykonawca jest zobowiązany do uŝywania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. 4. Transport Transportu urządzeń oraz elementów instalacji naleŝy dokonać zgodnie z wymaganiami określonymi przez producenta lub dostawcę urządzeń. Za dostawę i transport wszystkich elementów i materiałów odpowiada Wykonawca. 5. Kontrola jakości robót Zainstalowane w obiekcie okablowanie powinno być sprawdzone przy odbiorze. Wykonawca jest obowiązany przedstawić organowi kontrolującemu (komisji odbioru) dokumenty potwierdzające, Ŝe zastosowane materiały, takie jak kable, gniazda, wtyki, przełącznice ręczne, maja aktualne świadectwa homologacji i podać ich numery wg rejestru. 6. Informacje szczegółowe 6.1 Lokalizacje budynków podlegających okablowaniu Budynek DS. 1 Katowice Ligota, ul. Medyków 12a Budynek DS. 2 Katowice Ligota, ul. Medyków 12b Budynek DS. 1 Sosnowiec, ul. Ostrogórska 30 Budynek DS. 2 Sosnowiec, ul. Ostrogórska 30 Budynek DS. 1 Zabrze Rokitnica Budynek DS. 3 Zabrze, ul. M.C. Skłodowskiej Budynek DS. 5 Zabrze, ul. M.C. Skłodowskiej 2

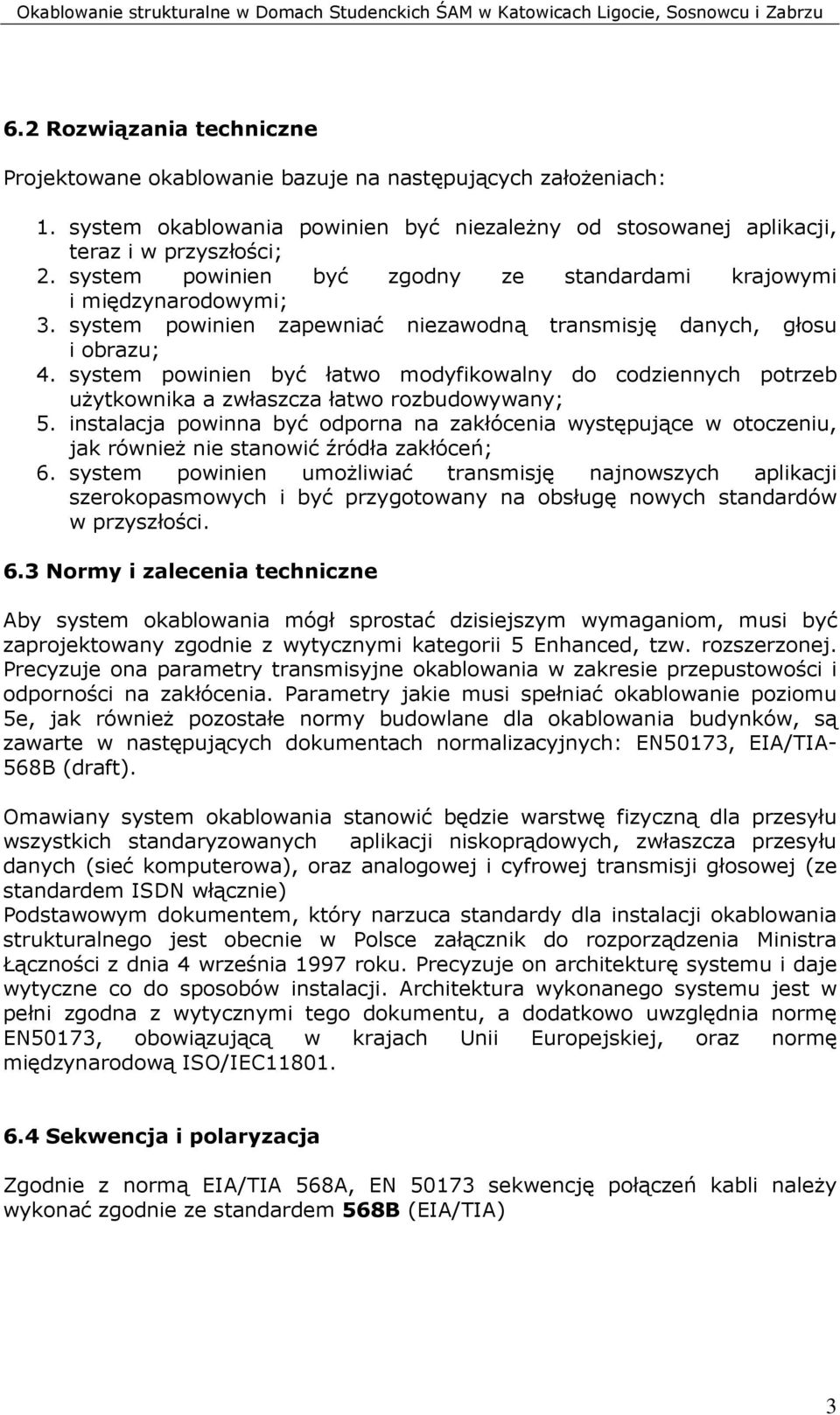

4 6.2 Rozwiązania techniczne Projektowane okablowanie bazuje na następujących załoŝeniach: 1. system okablowania powinien być niezaleŝny od stosowanej aplikacji, teraz i w przyszłości; 2. system powinien być zgodny ze standardami krajowymi i międzynarodowymi; 3. system powinien zapewniać niezawodną transmisję danych, głosu i obrazu; 4. system powinien być łatwo modyfikowalny do codziennych potrzeb uŝytkownika a zwłaszcza łatwo rozbudowywany; 5. instalacja powinna być odporna na zakłócenia występujące w otoczeniu, jak równieŝ nie stanowić źródła zakłóceń; 6. system powinien umoŝliwiać transmisję najnowszych aplikacji szerokopasmowych i być przygotowany na obsługę nowych standardów w przyszłości. 6.3 Normy i zalecenia techniczne Aby system okablowania mógł sprostać dzisiejszym wymaganiom, musi być zaprojektowany zgodnie z wytycznymi kategorii 5 Enhanced, tzw. rozszerzonej. Precyzuje ona parametry transmisyjne okablowania w zakresie przepustowości i odporności na zakłócenia. Parametry jakie musi spełniać okablowanie poziomu 5e, jak równieŝ pozostałe normy budowlane dla okablowania budynków, są zawarte w następujących dokumentach normalizacyjnych: EN50173, EIA/TIA- 568B (draft). Omawiany system okablowania stanowić będzie warstwę fizyczną dla przesyłu wszystkich standaryzowanych aplikacji niskoprądowych, zwłaszcza przesyłu danych (sieć komputerowa), oraz analogowej i cyfrowej transmisji głosowej (ze standardem ISDN włącznie) Podstawowym dokumentem, który narzuca standardy dla instalacji okablowania strukturalnego jest obecnie w Polsce załącznik do rozporządzenia Ministra Łączności z dnia 4 września 1997 roku. Precyzuje on architekturę systemu i daje wytyczne co do sposobów instalacji. Architektura wykonanego systemu jest w pełni zgodna z wytycznymi tego dokumentu, a dodatkowo uwzględnia normę EN50173, obowiązującą w krajach Unii Europejskiej, oraz normę międzynarodową ISO/IEC Sekwencja i polaryzacja Zgodnie z normą EIA/TIA 568A, EN sekwencję połączeń kabli naleŝy wykonać zgodnie ze standardem 568B (EIA/TIA) 3

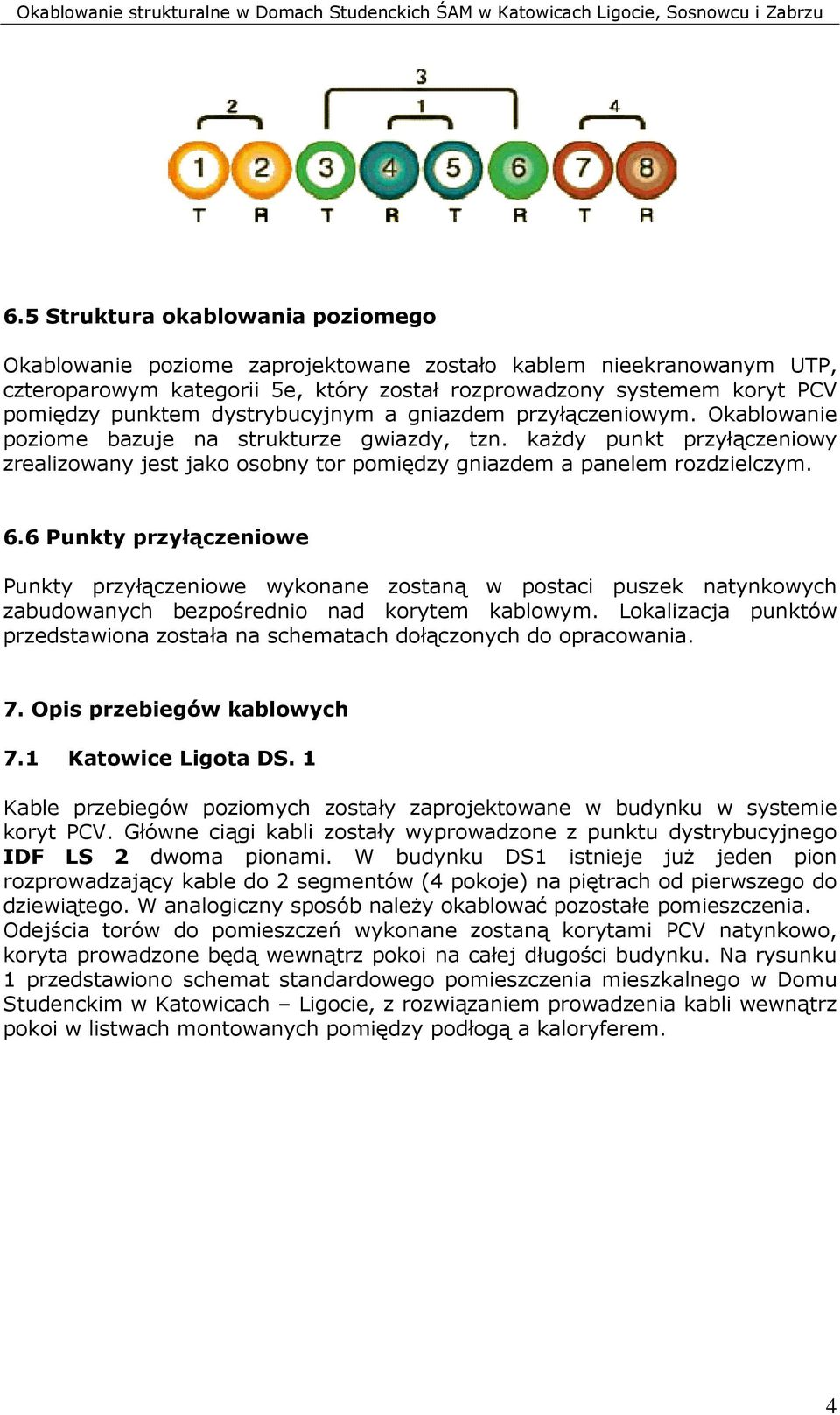

5 6.5 Struktura okablowania poziomego Okablowanie poziome zaprojektowane zostało kablem nieekranowanym UTP, czteroparowym kategorii 5e, który został rozprowadzony systemem koryt PCV pomiędzy punktem dystrybucyjnym a gniazdem przyłączeniowym. Okablowanie poziome bazuje na strukturze gwiazdy, tzn. kaŝdy punkt przyłączeniowy zrealizowany jest jako osobny tor pomiędzy gniazdem a panelem rozdzielczym. 6.6 Punkty przyłączeniowe Punkty przyłączeniowe wykonane zostaną w postaci puszek natynkowych zabudowanych bezpośrednio nad korytem kablowym. Lokalizacja punktów przedstawiona została na schematach dołączonych do opracowania. 7. Opis przebiegów kablowych 7.1 Katowice Ligota DS. 1 Kable przebiegów poziomych zostały zaprojektowane w budynku w systemie koryt PCV. Główne ciągi kabli zostały wyprowadzone z punktu dystrybucyjnego IDF LS 2 dwoma pionami. W budynku DS1 istnieje juŝ jeden pion rozprowadzający kable do 2 segmentów (4 pokoje) na piętrach od pierwszego do dziewiątego. W analogiczny sposób naleŝy okablować pozostałe pomieszczenia. Odejścia torów do pomieszczeń wykonane zostaną korytami PCV natynkowo, koryta prowadzone będą wewnątrz pokoi na całej długości budynku. Na rysunku 1 przedstawiono schemat standardowego pomieszczenia mieszkalnego w Domu Studenckim w Katowicach Ligocie, z rozwiązaniem prowadzenia kabli wewnątrz pokoi w listwach montowanych pomiędzy podłogą a kaloryferem. 4
6 Rysunek 1 Opis: 1 gniazdo sieciowe; 2 okablowanie sieciowe; 3 okno; 4 pomieszczenie sanitarne; 5 drzwi; 6 wnęka zabudowana; 7 - ściany Ze względu na fizyczny podział pomieszczenia mieszkalnego (segmentu) na dwa odrębne pokoje konieczne jest wyposaŝenie kaŝdego z pokoju we własne gniazdo przyłączeniowe. Dokładne umiejscowienie gniazd natynkowych w pokojach oraz punktów dystrybucyjnych IDF zostanie wskazane oferentom przez Centrum Informatyki i Informatyzacji ŚAM. Schematy rozmieszczenia gniazd i IDF w załączniku nr Katowice Ligota DS. 2 Kable przebiegów poziomych zostały zaprojektowane w budynku w systemie koryt PCV. Główne ciągi kabli zostały wyprowadzone z punktu dystrybucyjnego IDF LS 3 dwoma pionami. Odejścia torów do pomieszczeń wykonane zostaną korytami PCV natynkowo, koryta prowadzone będą wewnątrz pokoi na całej długości budynku. Na rysunku 1 przedstawiono schemat standardowego pomieszczenia mieszkalnego w Domu Studenckim w Katowicach Ligocie, z rozwiązaniem prowadzenia kabli wewnątrz pokoi w listwach montowanych pomiędzy podłogą a kaloryferem. Ze względu na fizyczny podział pomieszczenia mieszkalnego na dwa odrębne segmenty konieczne jest wyposaŝenie kaŝdego z segmentu we własne gniazdo przyłączeniowe. 5
7 Dokładne umiejscowienie gniazd natynkowych w pokojach oraz punktów dystrybucyjnych IDF zostanie wskazane oferentom przez Centrum Informatyki i Informatyzacji ŚAM. Schematy rozmieszczenia gniazd i IDF w załączniku nr Połączenie DS. 1 do DS. 2 Katowice Ligota Zakres prac obejmuje ułoŝenie kabla światłowodowego pomiędzy budynkami DS. 1 oraz DS. 2. Kabel światłowodowy multimodowy, 6 włóknowy (6G) powinien być zakończony od strony DS. 1 w punkcie dystrybucyjnym IDF LS 1 oraz od strony DS. 2 w punkcie DS. 2. Kabel naleŝy zakończyć patchpanelami w szafach 19 z gniazdami SC PC. 7.4 Sosnowiec Ostrogórska DS. 1 Okablowanie powinno być prowadzone od pomieszczenia centrali telefonicznej (parter DS. 1) i obejmować piętra I, II, III i IV. Okablowanie naleŝy zakończyć w szafie IDF SS 1. Na rysunku 2 przedstawiono sposób okablowania prowadzonego wewnątrz pokoi (pomiędzy podłogą a kaloryferem) z wyjściem na zewnątrz z ostatniego pokoju w ciągu, w celu poprowadzenia okablowania na kolejne piętra poprzez strop Rysunek 2 Opis: 1 gniazdo sieciowe; 2 okablowanie sieciowe; 3 okno; 4 ściany; 5 wnęka zabudowana; 6 umywalka; 7 - drzwi Dokładne umiejscowienie gniazd natynkowych w pokojach oraz punktów dystrybucyjnych IDF zostanie wskazane oferentom przez Centrum Informatyki i Informatyzacji ŚAM. Schematy rozmieszczenia gniazd i IDF w załączniku nr 4. 6

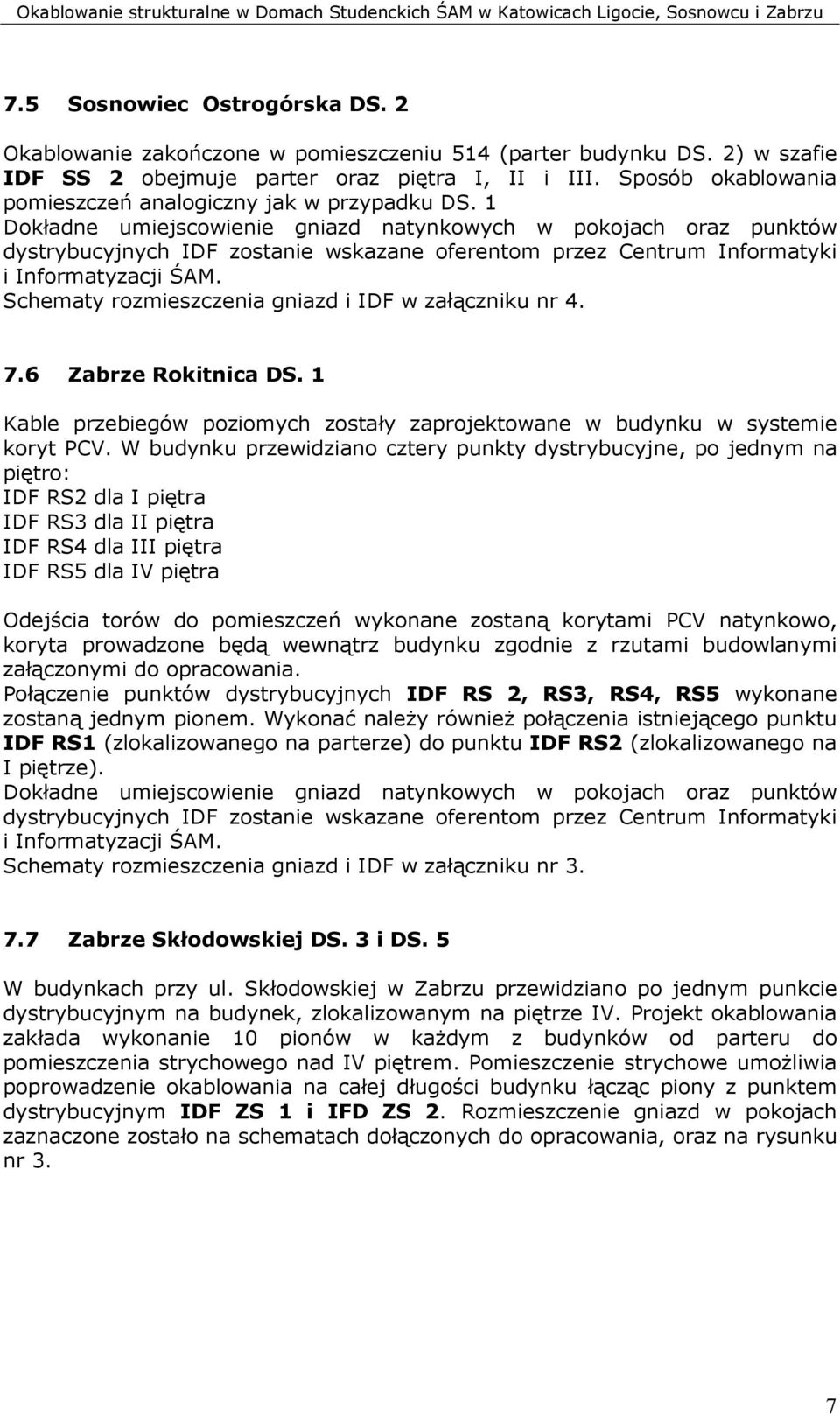

8 7.5 Sosnowiec Ostrogórska DS. 2 Okablowanie zakończone w pomieszczeniu 514 (parter budynku DS. 2) w szafie IDF SS 2 obejmuje parter oraz piętra I, II i III. Sposób okablowania pomieszczeń analogiczny jak w przypadku DS. 1 Dokładne umiejscowienie gniazd natynkowych w pokojach oraz punktów dystrybucyjnych IDF zostanie wskazane oferentom przez Centrum Informatyki i Informatyzacji ŚAM. Schematy rozmieszczenia gniazd i IDF w załączniku nr Zabrze Rokitnica DS. 1 Kable przebiegów poziomych zostały zaprojektowane w budynku w systemie koryt PCV. W budynku przewidziano cztery punkty dystrybucyjne, po jednym na piętro: IDF RS2 dla I piętra IDF RS3 dla II piętra IDF RS4 dla III piętra IDF RS5 dla IV piętra Odejścia torów do pomieszczeń wykonane zostaną korytami PCV natynkowo, koryta prowadzone będą wewnątrz budynku zgodnie z rzutami budowlanymi załączonymi do opracowania. Połączenie punktów dystrybucyjnych IDF RS 2, RS3, RS4, RS5 wykonane zostaną jednym pionem. Wykonać naleŝy równieŝ połączenia istniejącego punktu IDF RS1 (zlokalizowanego na parterze) do punktu IDF RS2 (zlokalizowanego na I piętrze). Dokładne umiejscowienie gniazd natynkowych w pokojach oraz punktów dystrybucyjnych IDF zostanie wskazane oferentom przez Centrum Informatyki i Informatyzacji ŚAM. Schematy rozmieszczenia gniazd i IDF w załączniku nr Zabrze Skłodowskiej DS. 3 i DS. 5 W budynkach przy ul. Skłodowskiej w Zabrzu przewidziano po jednym punkcie dystrybucyjnym na budynek, zlokalizowanym na piętrze IV. Projekt okablowania zakłada wykonanie 10 pionów w kaŝdym z budynków od parteru do pomieszczenia strychowego nad IV piętrem. Pomieszczenie strychowe umoŝliwia poprowadzenie okablowania na całej długości budynku łącząc piony z punktem dystrybucyjnym IDF ZS 1 i IFD ZS 2. Rozmieszczenie gniazd w pokojach zaznaczone zostało na schematach dołączonych do opracowania, oraz na rysunku nr 3. 7

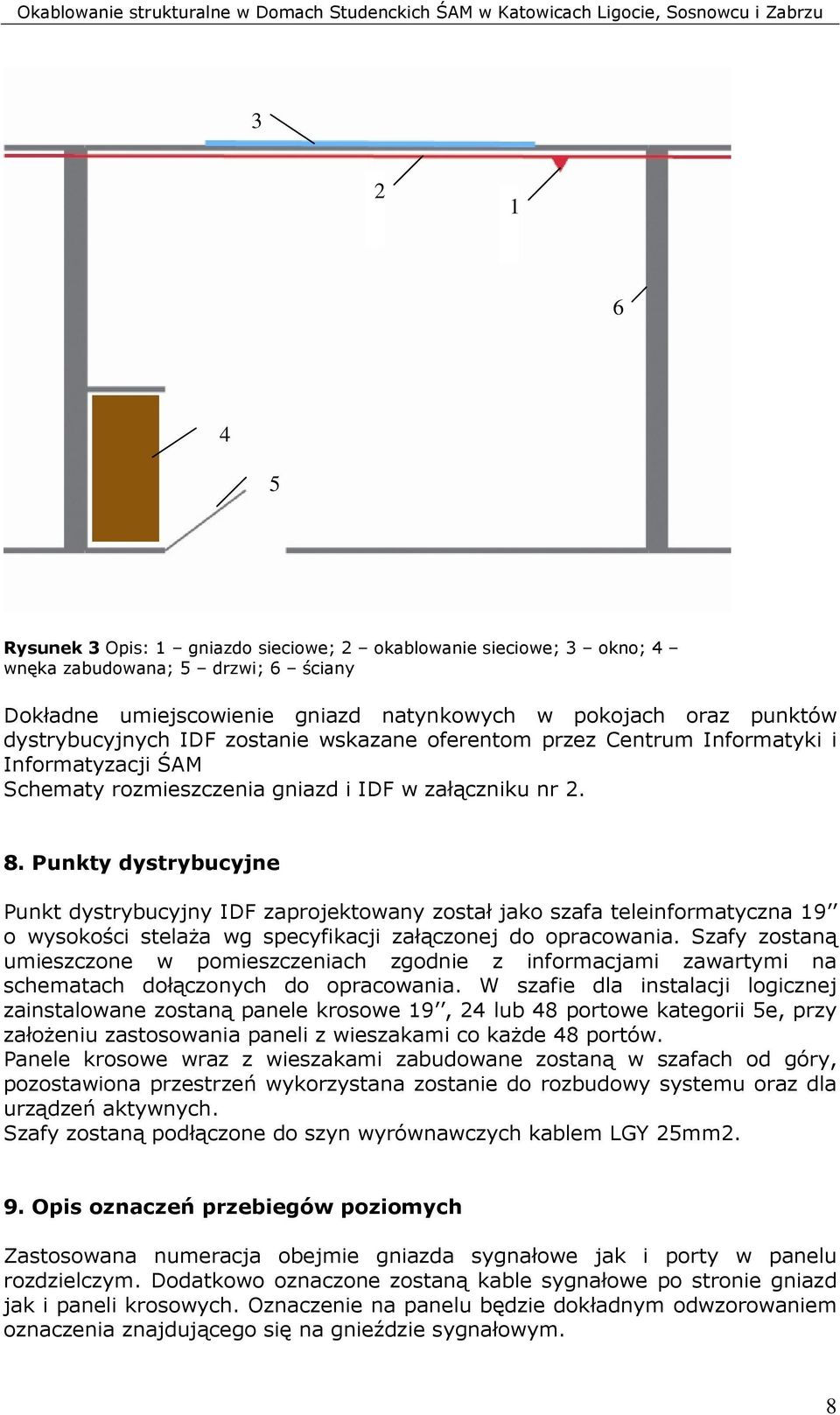

9 Rysunek 3 Opis: 1 gniazdo sieciowe; 2 okablowanie sieciowe; 3 okno; 4 wnęka zabudowana; 5 drzwi; 6 ściany Dokładne umiejscowienie gniazd natynkowych w pokojach oraz punktów dystrybucyjnych IDF zostanie wskazane oferentom przez Centrum Informatyki i Informatyzacji ŚAM Schematy rozmieszczenia gniazd i IDF w załączniku nr Punkty dystrybucyjne Punkt dystrybucyjny IDF zaprojektowany został jako szafa teleinformatyczna 19 o wysokości stelaŝa wg specyfikacji załączonej do opracowania. Szafy zostaną umieszczone w pomieszczeniach zgodnie z informacjami zawartymi na schematach dołączonych do opracowania. W szafie dla instalacji logicznej zainstalowane zostaną panele krosowe 19, 24 lub 48 portowe kategorii 5e, przy załoŝeniu zastosowania paneli z wieszakami co kaŝde 48 portów. Panele krosowe wraz z wieszakami zabudowane zostaną w szafach od góry, pozostawiona przestrzeń wykorzystana zostanie do rozbudowy systemu oraz dla urządzeń aktywnych. Szafy zostaną podłączone do szyn wyrównawczych kablem LGY 25mm2. 9. Opis oznaczeń przebiegów poziomych Zastosowana numeracja obejmie gniazda sygnałowe jak i porty w panelu rozdzielczym. Dodatkowo oznaczone zostaną kable sygnałowe po stronie gniazd jak i paneli krosowych. Oznaczenie na panelu będzie dokładnym odwzorowaniem oznaczenia znajdującego się na gnieździe sygnałowym. 8
10 10. Testowanie systemu Wszystkie tory okablowania strukturalnego powinny być przetestowane miernikiem dynamicznym, celem potwierdzenia kategorii 5E UTP zgodnie z wymogami certyfikacyjnymi Wyniki pomiarów Wyniki pomiarów dynamicznych powinny być dołączone w postaci elektronicznej do dokumentacji. 11. Sieć elektryczna Zasilanie punktów dystrybucyjnych IDF we wszystkich obiektach objętych opracowaniem inwestor wykona we własnym zakresie. 12. Specyfikacja szaf teleinformatycznych dla IDF K-ce Ligota IDF LS 1 istniejący IDF LS 2 22U, 600x600 dla Ligota DS1 IDF LS 3 22U, 600x600 dla Ligota DS2 Zabrze Rokitnica IDF RS 5 15U, 600x600 dla Zabrze Rokitnica p IV IDF RS 4 15U, 600x600 dla Zabrze Rokitnica p III IDF RS 3 15U, 600x600 dla Zabrze Rokitnica p II IDF RS 2 15U, 600x800 dla Zabrze Rokitnica p I IDF RS 1 istniejący Zabrze IDF ZS 1 22U, 600x800 dla Zabrze Skłodowskiej DS3 IDF ZS 2 22U, 600x800 dla Zabrze Skłodowskiej DS5 Sosnowiec Ostrogórska IDF SS 1 22U, 600x600 dla Sosnowiec Ostrogórska DS1 IDF SS 2 22U, 600x800 dla Sosnowiec Ostrogórska DS2 Cechy produktu: Drzwi z moŝliwością montaŝu prawo i lewo stronnie wyposaŝone w zamek 1 punktowy Zabezpieczenie IP20 Dwie płaszczyzny montaŝowe 19 (z moŝliwością zabudowy kolejnych) 9
11 Szafa kompletnie uziemiona Szafa standardowo zawiera: 1 rama spawana z profili stalowych, przystosowana do ustawienia na nóŝkach poziomych lub montowana na cokole. W dachu i podstawie otwór pod zainstalowania panelu wentylacyjnego. Rama zawiera cztery otwory wprowadzające do kabli (250x70mm) 4 nóŝki poziomujące M10 (moŝliwość zastosowania kółek) 2 płyty zaślepiające otwory pod wentylator w dachu i podstawie drzwi przednie z wklejoną szybą hartowaną i zamkiem 1-punktowym wyposaŝonym w dzwignię obrotową zamontowane na zawiasach umoŝliwiających otwarcie drzwi o 180 stopni 1 ściana tylna oraz dwie ściany boczne z blachy stalowej, zdejmowane, mocowane przy pomocy 2 zamków jednopunktowych. 4 poziome trawersy z blachy ocynkowanej słuŝące do mocowania pionowych profili 4 pionowe profile montaŝowe z blachy ocynkowanej, minimalna odległość od drzwi przednich 95 mm komplet linek uziemiających o przekroju 6 mm² 13. Wymogi wyposaŝeniowe do okablowania Domów Studenta Koryta pionowe (w odniesieniu do Sosnowca, Katowic Ligoty, Zabrza) - koryto firmy Emiter o wymiarach 110 x 60 mm dla kabla UTP kat. 5e (lub równowaŝne) Koryta poziome (w odniesieniu do Sosnowca, Katowic Ligoty, Zabrza) - koryto firmy Emiter o wymiarach 50 x 30 mm dla kabla UTP kat. 5e (lub równowaŝne) Koryto poziome metalowe (w odniesieniu do Zabrza) - koryto o wymiarach 110 x 60 mm dla kabla UTP kat. 5e Kabel: - Kabel UTP kategorii 5e (skrętka) - Kabel światłowodowy 6G (multimode 6 włókien) dla połączenia DS1 Ligota do DS2 Ligota zakończony w szafach dystrybucyjnych panelem z końcówkami SC Gniazdo natynkowe: Gniazdo wyposaŝone w następujące elementy: - obudowa natynkowa firmy Emiter typ OBU-2 lub rownowaŝna - ramka do gniazda firmy Emiter typ RAM-2 lub równowaŝna - pokrywa puszki firmy Emiter typ SUP-2 lub równowaŝna - gniazdo komputerowe firmy Emiter typ UTP RJ45 kategorii 5e o wymiarach 22,5 x 45 mm GN RJ45 lub równowaŝne - zaślepka firmy Emiter 22,5 x 45 mm typu ZAS-1 lub równowaŝna Panele krosowe kategorii 5e 10
12 Wieszaki 19 (do ułoŝenia kabli) wymagane taka ilość wieszaków, ile zamontowanych będzie paneli krosowych Patchcordy miedziane: Katowice Ligota 233 szt. Kat. 5e długość 1,5 m Katowice Ligota 233 szt. Kat. 5e długość 5 m Sosnowiec 137 szt. Kat. 5e długość 1,5 m Sosnowiec 137 szt. Kat. 5e długość 5 m Zabrze (ul. M.C. Skłodowskiej) 166 szt. Kat. 5e długość 1,5 m Zabrze (ul. M.C. Skłodowskiej) 166 szt. Kat. 5e długość 5 m Zabrze Rokitnica 96 szt. Kat. 5e długość 1,5 m Zabrze Rokitnica 96 szt. Kat. 5e długość 5 m Patchcordy światłowodowe: Katowice Ligota - 3 x multimode duplex SC - minilc długości 2m Ilość punktów przyłączeniowych: Katowice Ligota - Ilość potrzebnych gniazd: 233 Sosnowiec - Ilość potrzebnych gniazd: 137 Zabrze (ul. M.C. Skłodowskiej) - Ilość potrzebnych gniazd: 166 Zabrze Rokitnica Ilość potrzebnych gniazd: 96 Łącznie: 632 gniazda 11
