Budynek Nr 79 hangar nr 6.

Transkrypt

1 Opis budynków hangarowych przeznaczonych do rozbiórki, wymagających opracowania projektu budowlanego na rozbiórkę i uzyskania decyzji zatwierdzającej projekt budowlany oraz udzielającej pozwolenia na rozbiórkę. Budynek Nr 79 hangar nr 6. Powierzchnia zabudowy ,00 m 2 Powierzchnia użytkowa ,70 m 2 Kubatura obiektu ,00 m 3 Wymiary zewnętrzne hangaru - 94,30m x47,52m Wymiary hali głównej - 73,40m x 38,07m Wysokość hali do pasa dolnego wiązara 7,73 m Wysokość hali do kalenicy 15,08 m. Budynek jest obiektem wolnostojącym z halą bezsłupową oraz nawami bocznymi z trzech stron stanowiącymi pomieszczenia pomocnicze hali głównej. Obiekt usytuowany w kompleksie m. Redzikowo stanowi hangar samolotowy. Budynek wzniesiony w 1937 roku. Budynek jest konstrukcją bezsłupową, parterowa o wysokości h= 7,73 m oraz przybudówkami z trzech stron budynku o wysokościach h = 4,23 m (do spodu wiązarów). Hala główna o konstrukcji szkieletowej stalowej z ścianami osłonowymi z cegły pełnej. Nawy boczne o konstrukcji tradycyjnej murowanej z elementami przekrycia o konstrukcji mieszanej tj. drewnianej i stalowej. Fundamenty pod słupy stalowe szkieletu hali głównej żelbetowe stopowe, fundamenty ławowe betonowe pod ściany osłonowe. Ściany fundamentowe z cegły pełnej ceramicznej. Ściany hali z cegły pełnej ceramicznej gr. 27 cm z pilastrami wzmacniającymi 41 x 27 cm w ścianie cm w ścianie podłużnej, 54 x 27 cm w ścianach poprzecznych. Konstrukcja dachu z wiązarów stalowych nitowanych z stężeniami poprzecznymi, tworząca układ nośny przestrzenny. Pokrycie dachu papą na poszyciu z desek. Ścianę od strony pasów startowych stanowi ciąg bram hangaru o konstrukcji stalowej z wypełnieniem drewnem. Bramy składane z elementami przesuwu dolnymi i górnymi. Nad bramami samonośna stalowa konstrukcja okien, podobne okna stalowe występują nad ścianą wewnętrzna hangaru. Ściany poprzeczne i podłużne hali głównej o gr. 27 cm posiadają w połowie wysokości rygle stalowe wzmacniające, zaś zwieńczeniem murów jest rygiel górny składający się z dwóch ceowników. Zamawiający posiada dokumentację techniczną opinię techniczną z roku 1997.

2

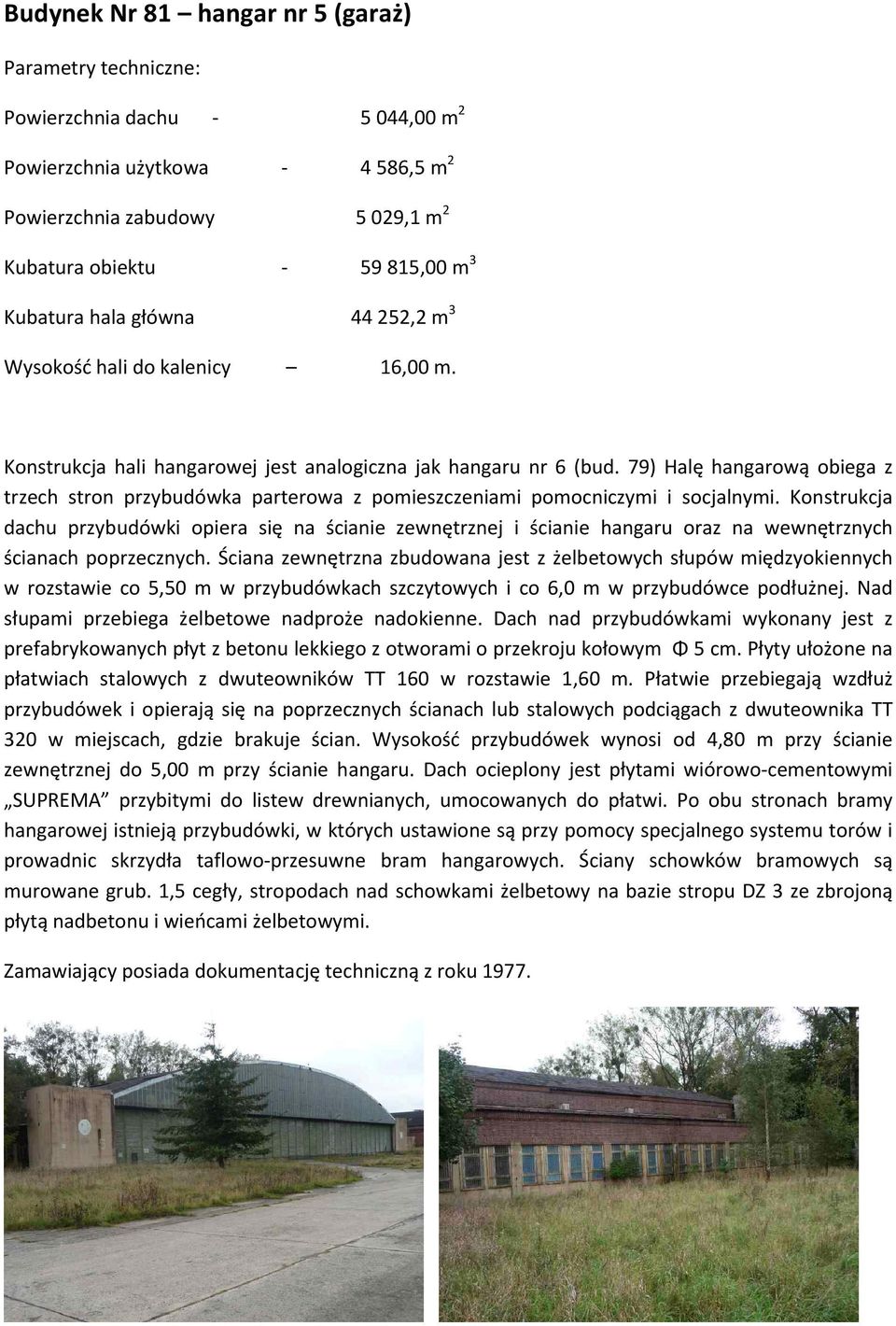

3 Budynek Nr 81 hangar nr 5 (garaż) Powierzchnia dachu ,00 m 2 Powierzchnia użytkowa ,5 m 2 Powierzchnia zabudowy 5029,1 m 2 Kubatura obiektu ,00 m 3 Kubatura hala główna 44252,2 m 3 Wysokość hali do kalenicy 16,00 m. Konstrukcja hali hangarowej jest analogiczna jak hangaru nr 6 (bud. 79) Halę hangarową obiega z trzech stron przybudówka parterowa z pomieszczeniami pomocniczymi i socjalnymi. Konstrukcja dachu przybudówki opiera się na ścianie zewnętrznej i ścianie hangaru oraz na wewnętrznych ścianach poprzecznych. Ściana zewnętrzna zbudowana jest z żelbetowych słupów międzyokiennych w rozstawie co 5,50 m w przybudówkach szczytowych i co 6,0 m w przybudówce podłużnej. Nad słupami przebiega żelbetowe nadproże nadokienne. Dach nad przybudówkami wykonany jest z prefabrykowanych płyt z betonu lekkiego z otworami o przekroju kołowym Φ 5 cm. Płyty ułożone na płatwiach stalowych z dwuteowników pp 160 w rozstawie 1,60 m. Płatwie przebiegają wzdłuż przybudówek i opierają się na poprzecznych ścianach lub stalowych podciągach z dwuteownika pp 320 w miejscach, gdzie brakuje ścian. Wysokość przybudówek wynosi od 4,80 m przy ścianie zewnętrznej do 5,00 m przy ścianie hangaru. Dach ocieplony jest płytami wiórowo-cementowymi SUPREMA przybitymi do listew drewnianych, umocowanych do płatwi. Po obu stronach bramy hangarowej istnieją przybudówki, w których ustawione są przy pomocy specjalnego systemu torów i prowadnic skrzydła taflowo-przesuwne bram hangarowych. Ściany schowków bramowych są murowane grub. 1,5 cegły, stropodach nad schowkami żelbetowy na bazie stropu DZ 3 ze zbrojoną płytą nadbetonu i wieńcami żelbetowymi. Zamawiający posiada dokumentację techniczną z roku 1977.

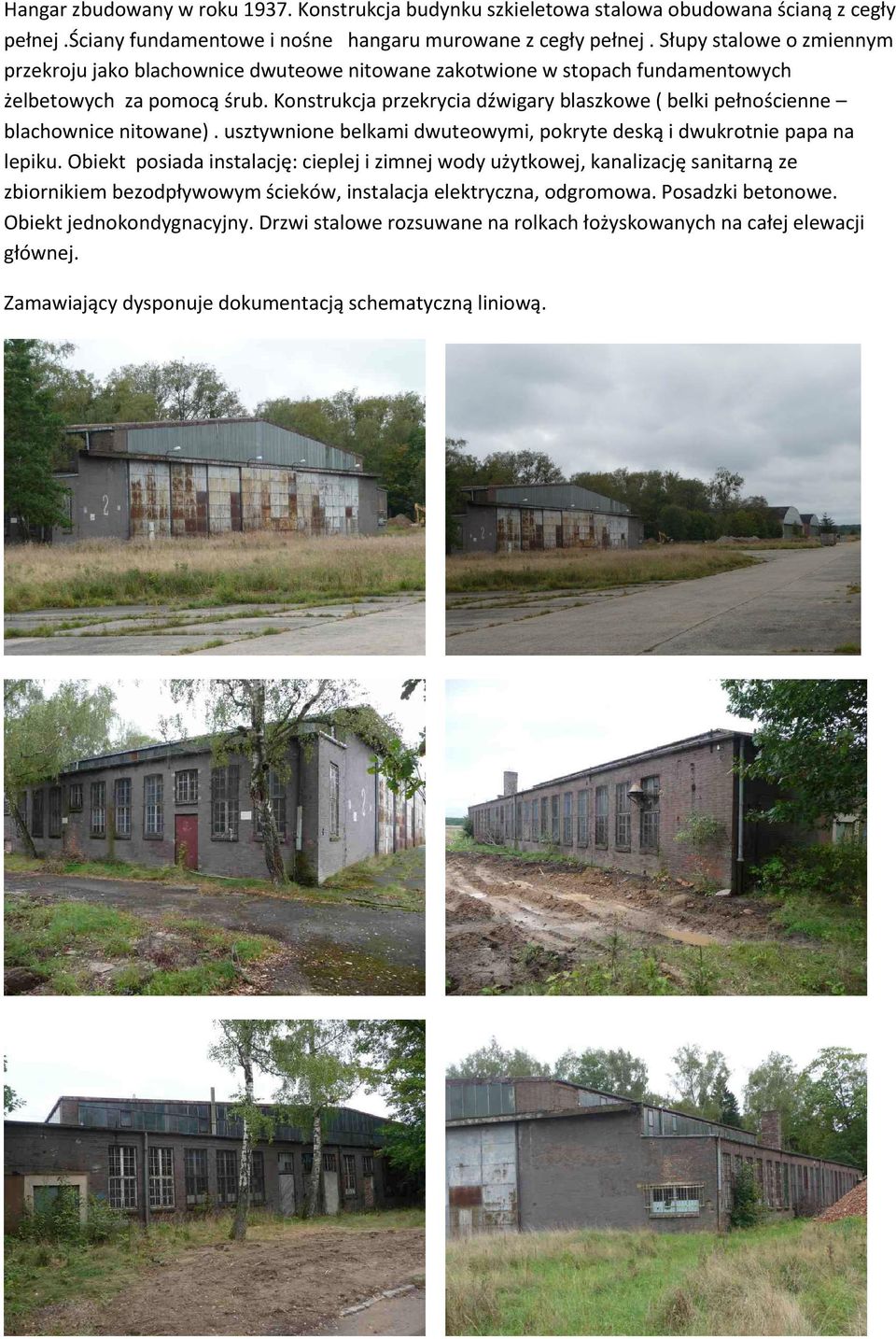

4 Budynek Nr 83 hangar nr 4 Powierzchnia dachu ,00 m 2 Powierzchnia zabudowy ,00 m 2 Powierzchnia użytkowa ,6 m 2 Kubatura obiektu ,00 m 3 Hangar zbudowany w roku Konstrukcja budynku szkieletowa stalowa obudowana ścianą z cegły pełnej. Słupy stalowe o zmiennym przekroju jako blachownice dwuteowe nitowane zakotwione w stopach fundamentowych żelbetowych za pomocą śrub. Konstrukcja przekrycia dźwigary blaszkowe ( belki pełnościenne blachownice nitowane). pokryte deską i dwukrotnie papa na lepiku. Obiekt posiada instalację: cieplej i zimnej wody użytkowej, kanalizację sanitarną ze zbiornikiem bezodpływowym ścieków, instalacja elektryczna, odgromowa. Posadzki betonowe.obiekt jednokondygnacyjny. Zamawiający posiada dokumentację schematyczną liniową.

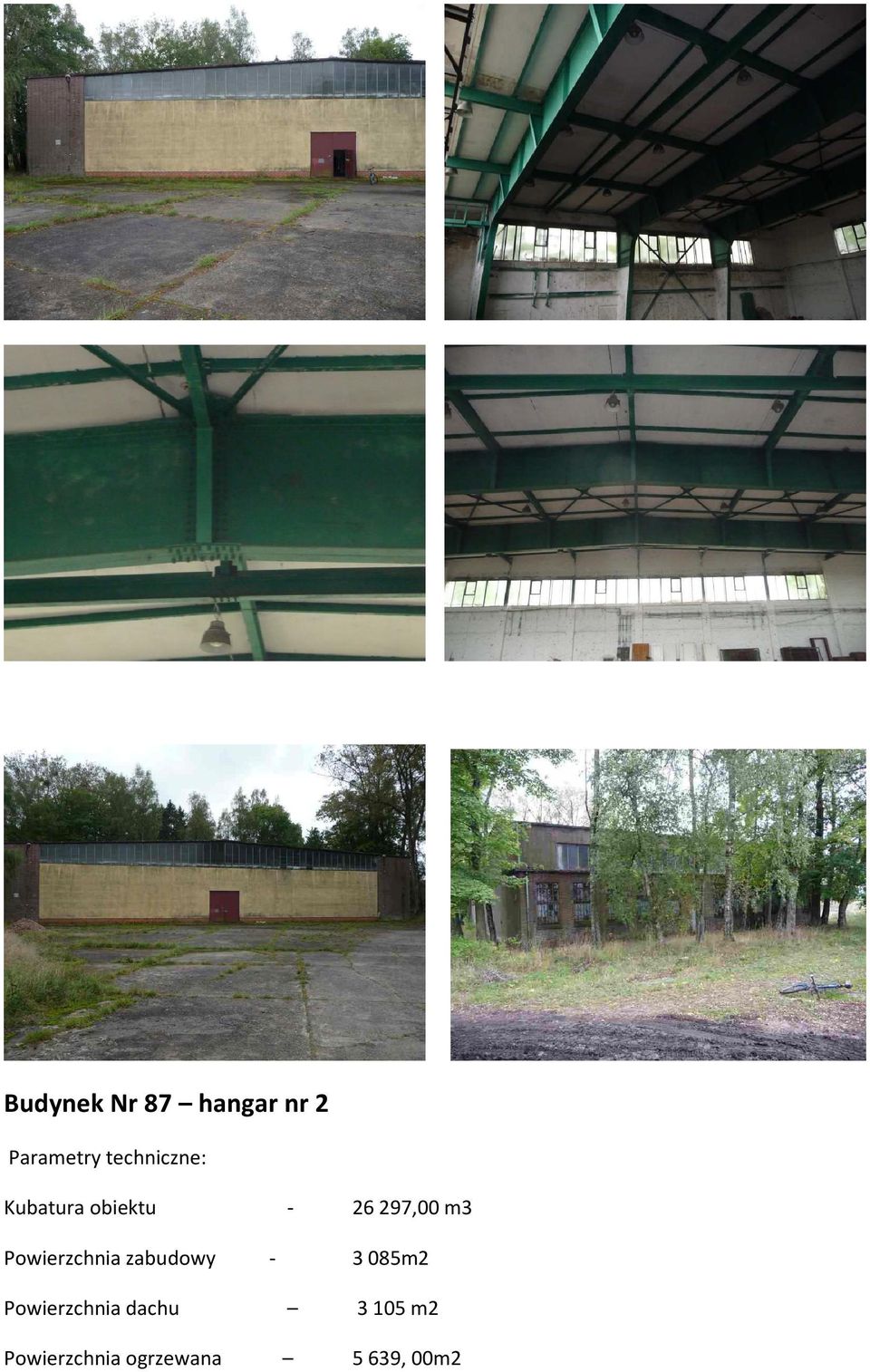

5 Budynek Nr 87 hangar nr 2 Kubatura obiektu ,00 m3 Powierzchnia zabudowy m2 Powierzchnia dachu 3105 m2 Powierzchnia ogrzewana 5639, 00m2

6 Hangar zbudowany w roku Konstrukcja budynku szkieletowa stalowa obudowana ścianą z cegły pełnej.ściany fundamentowe i nośne hangaru murowane z cegły pełnej. Słupy stalowe o zmiennym przekroju jako blachownice dwuteowe nitowane zakotwione w stopach fundamentowych żelbetowych za pomocą śrub. Konstrukcja przekrycia dźwigary blaszkowe ( belki pełnościenne blachownice nitowane). usztywnione belkami dwuteowymi, pokryte deską i dwukrotnie papa na lepiku. Obiekt posiada instalację: cieplej i zimnej wody użytkowej, kanalizację sanitarną ze zbiornikiem bezodpływowym ścieków, instalacja elektryczna, odgromowa. Posadzki betonowe. Obiekt jednokondygnacyjny. Drzwi stalowe rozsuwane na rolkach łożyskowanych na całej elewacji głównej. Zamawiający dysponuje dokumentacją schematyczną liniową.

7 Budynek Nr 89 hangar nr 1 Powierzchnia dachu ,00 m 2 Powierzchnia użytkowa ,04 m 2 Kubatura obiektu ,00 m 3 Zamawiający dysponuje dokumentacją techniczną.

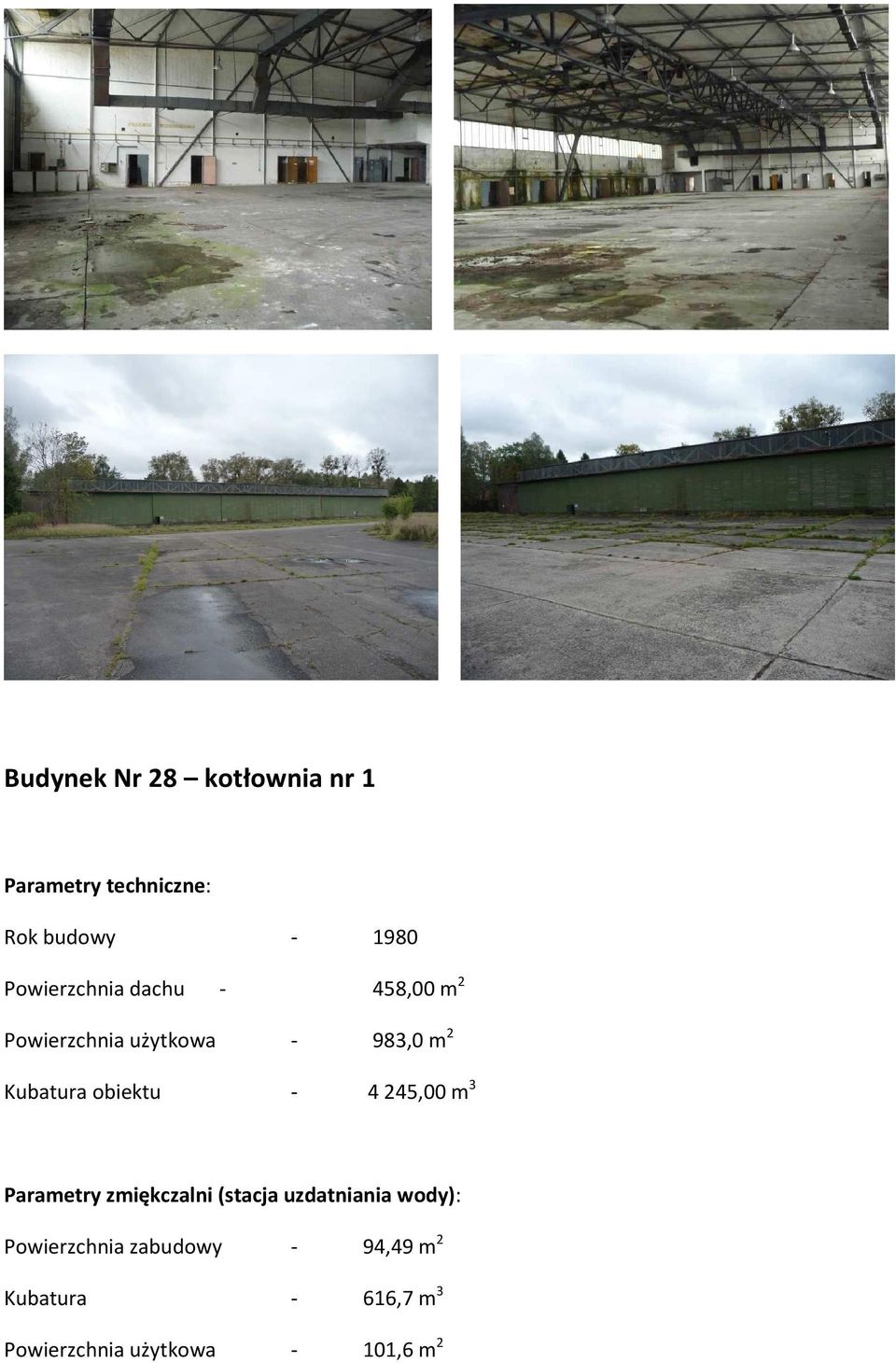

8 Budynek Nr 28 kotłownia nr 1 Rok budowy Powierzchnia dachu - 458,00 m 2 Powierzchnia użytkowa - 983,0 m 2 Kubatura obiektu ,00 m 3 Parametry zmiękczalni (stacja uzdatniania wody): Powierzchnia zabudowy - 94,49 m 2 Kubatura - 616,7 m 3 Powierzchnia użytkowa - 101,6 m 2

9 Parametry dobudówki: Powierzchnia zabudowy - 354,0 m 2 Powierzchnia użytkowa - 554,2 m 2 Kubatura ,0 m 3 Budynek kotłowni wolnostojący, niepodpiwniczony. Budynek kotłów posiada trzy kondygnacje kolejno od parteru odżużlanie, hali kotłów, i nawęglania. Zaplecze kotłowni stanową pomieszczenia technologiczne, higieniczno sanitarne, szatniowe, socjalne. Konstrukcję budynku kotłowni stanowi układ słupowo-belkowy. Słupy rozstawione są w jednym kierunku co 6,0 m, w drugą stronę co 6,0 + 4,50 + 5,0. Fundamenty żelbetowe wykonane na mokro. Słupy żelbetowe wykonane na mokro. Stropy z pustaków i belek DZ-3. Stropodach płyty OKZ 300/60 na belkach żelbetowych prefabrykowanych opartych na podciągach dachowych wykonanych na mokro. Stropodach ocieplany 2x płytą pilśniową. Klatki schodowe żelbetowe. Bunkry stalowe z blachy i kształtowników stalowych. Ściany zewnętrzne gr. 25 cm z cegły ceramicznej. Konstrukcja zmiękczalni murowana tradycyjna z cegły pełnej gr. 38 cm. Stropy DZ-3. Ocieplenie stropu styropianem, stropodachu wełną mineralną. Zamawiający dysponuje dokumentacją techniczną.

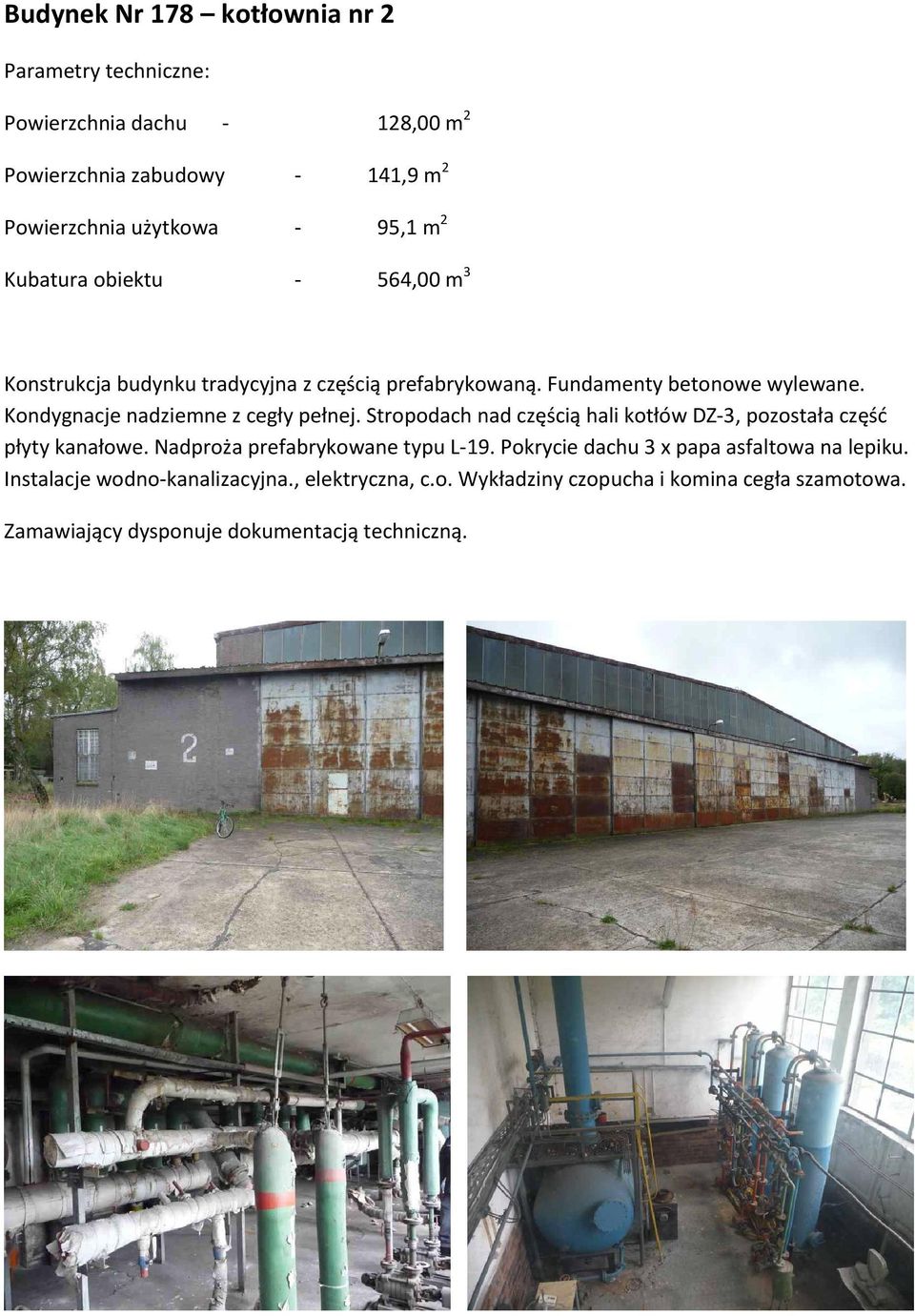

10 Budynek Nr 178 kotłownia nr 2 Powierzchnia dachu - 128,00 m 2 Powierzchnia zabudowy - 141,9 m 2 Powierzchnia użytkowa - 95,1 m 2 Kubatura obiektu - 564,00 m 3 Konstrukcja budynku tradycyjna z częścią prefabrykowaną. Fundamenty betonowe wylewane. Kondygnacje nadziemne z cegły pełnej. Stropodach nad częścią hali kotłów DZ-3, pozostała część płyty kanałowe. Nadproża prefabrykowane typu L-19. Pokrycie dachu 3 x papa asfaltowa na lepiku. Instalacje wodno-kanalizacyjna., elektryczna, c.o. Wykładziny czopucha i komina cegła szamotowa. Zamawiający dysponuje dokumentacją techniczną.

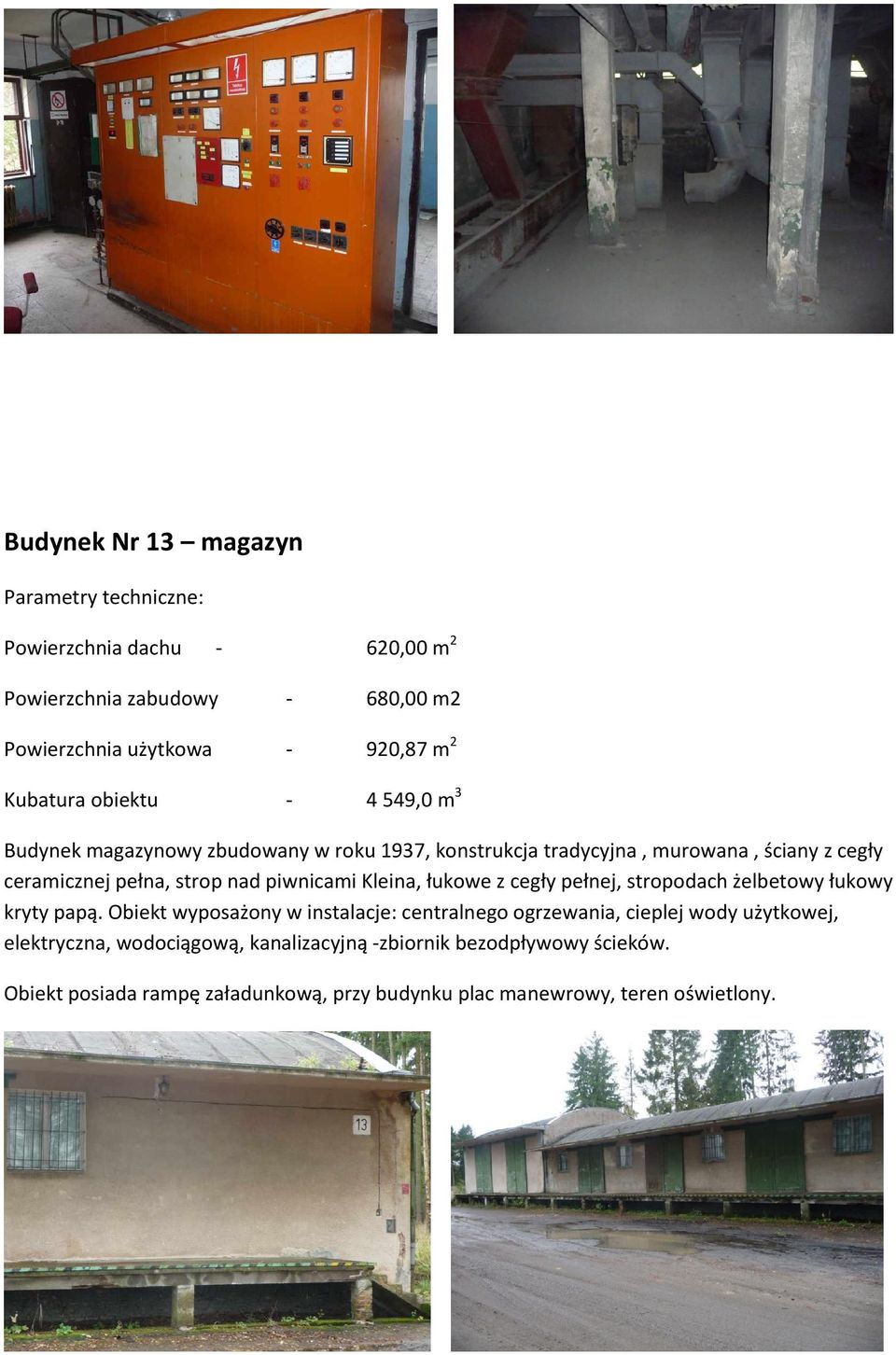

11 Budynek Nr 13 magazyn Powierzchnia dachu - 620,00 m 2 Powierzchnia zabudowy - 680,00 m2 Powierzchnia użytkowa - 920,87 m 2 Kubatura obiektu ,0 m 3 Budynek magazynowy zbudowany w roku 1937, konstrukcja tradycyjna, murowana, ściany z cegły ceramicznej pełna, strop nad piwnicami Kleina, łukowe z cegły pełnej, stropodach żelbetowy łukowy kryty papą. Obiekt wyposażony w instalacje: centralnego ogrzewania, cieplej wody użytkowej, elektryczna, wodociągową, kanalizacyjną -zbiornik bezodpływowy ścieków. Obiekt posiada rampę załadunkową, przy budynku plac manewrowy, teren oświetlony.

12 Wykonał: Mirosław Babkiewicz Krzysztof Jankowski padeusz Bona
