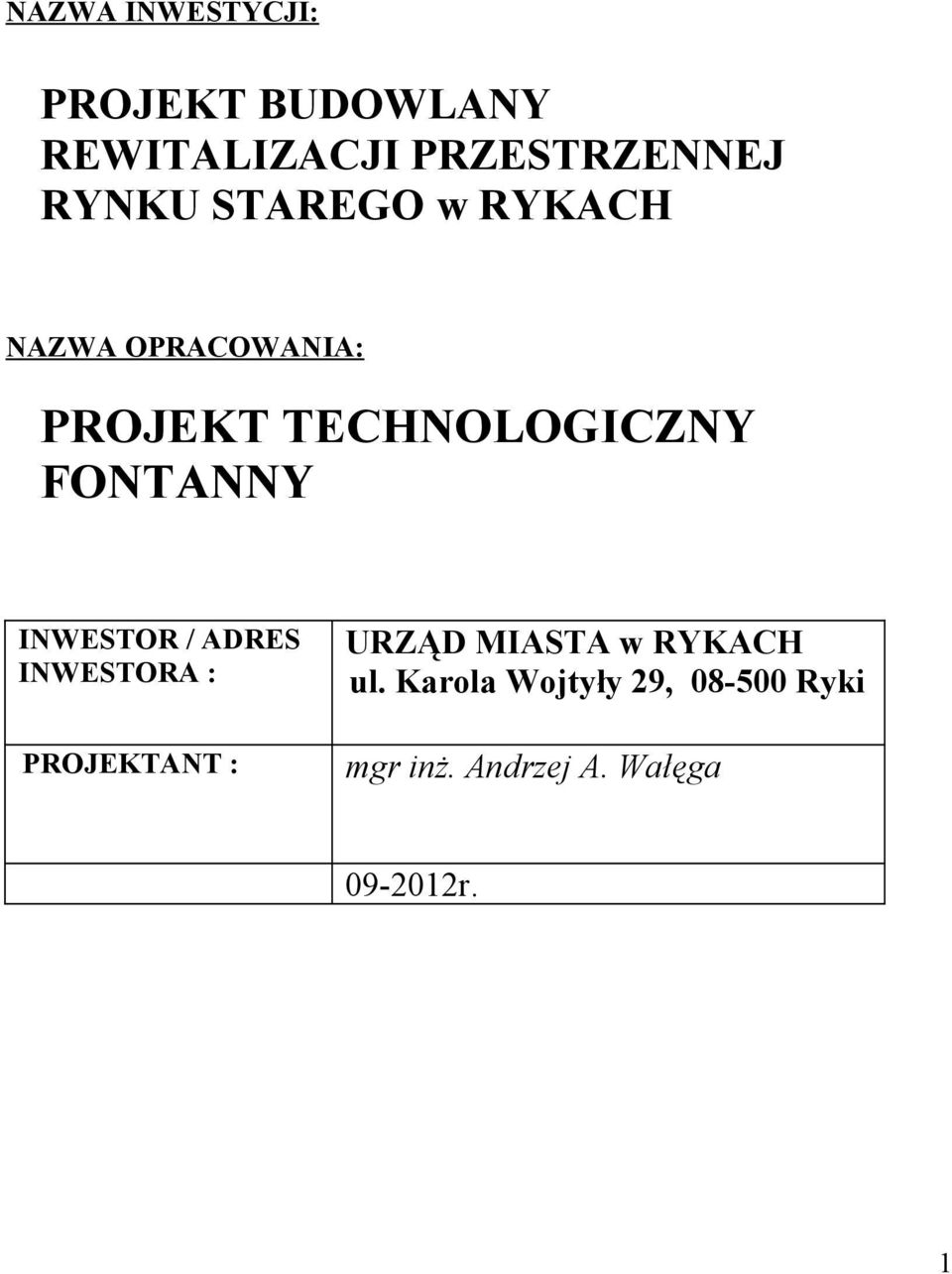

1 NAZWA INWESTYCJI: PROJEKT BUDOWLANY REWITALIZACJI PRZESTRZENNEJ RYNKU STAREGO w RYKACH NAZWA OPRACOWANIA: PROJEKT TECHNOLOGICZNY FONTANNY INWESTOR / ADRES INWESTORA : PROJEKTANT : URZĄD MIASTA w RYKACH ul. Karola Wojtyły 29, Ryki mgr inż. Andrzej A. Wałęga 09-20r.

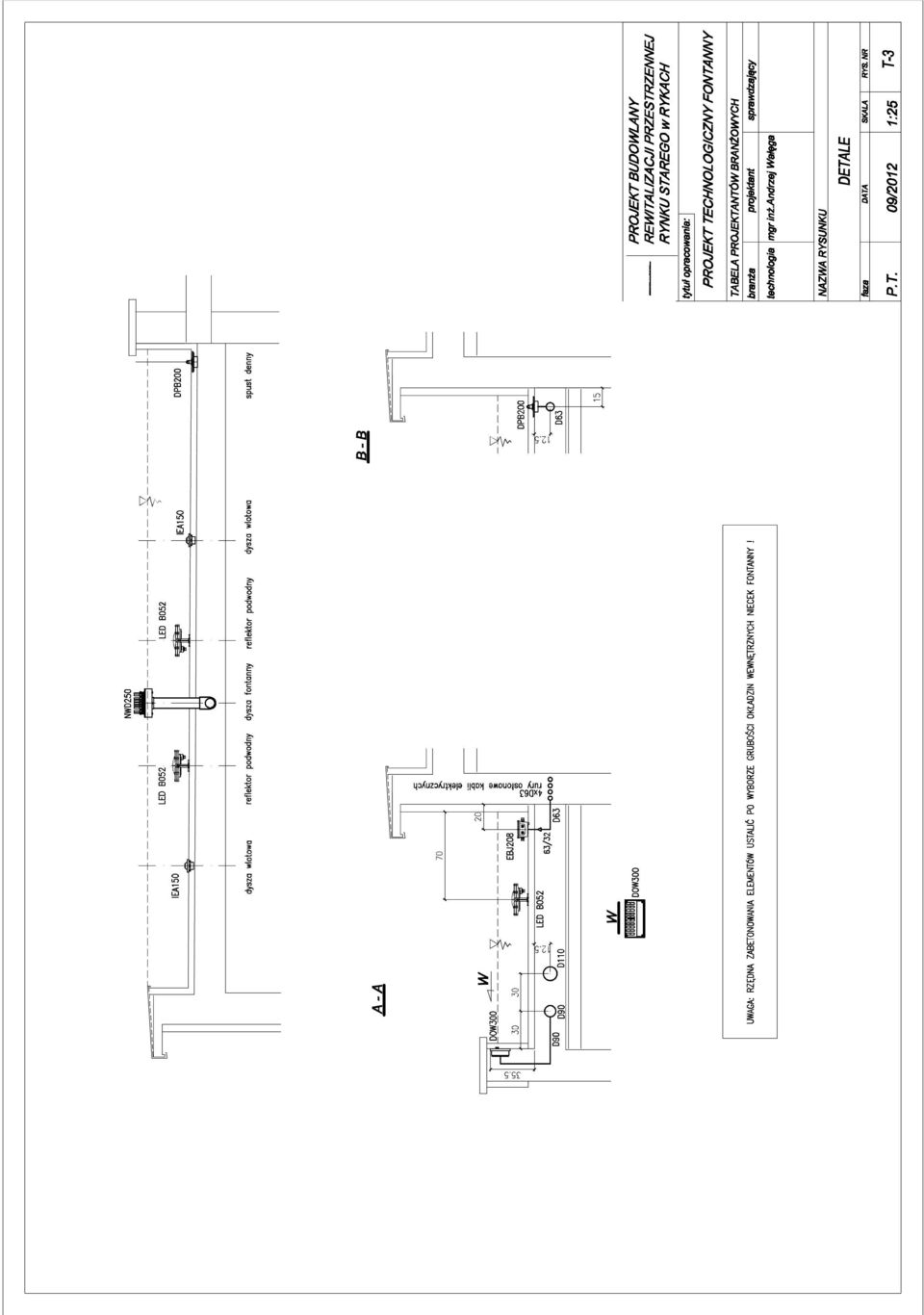

2 ZAWARTOŚĆ OPRACOWANIA I. Opis techniczny. Przedmiot opracowania 2. Założenia technologiczne 3. Opis instalacji 4. Dobór urządzeń 5. Montaż urządzeń i instalacji 6. Wytyczne branżowe 7. Zestawienie urządzeń 8. Zestawienie rurociągów i armatury (instalacja) 9. Zestawienie elementów do zabetonowania Rysunki:. Schemat technologiczny T- Rozmieszczenie elementów instalacji T-2 Detale T-3 2

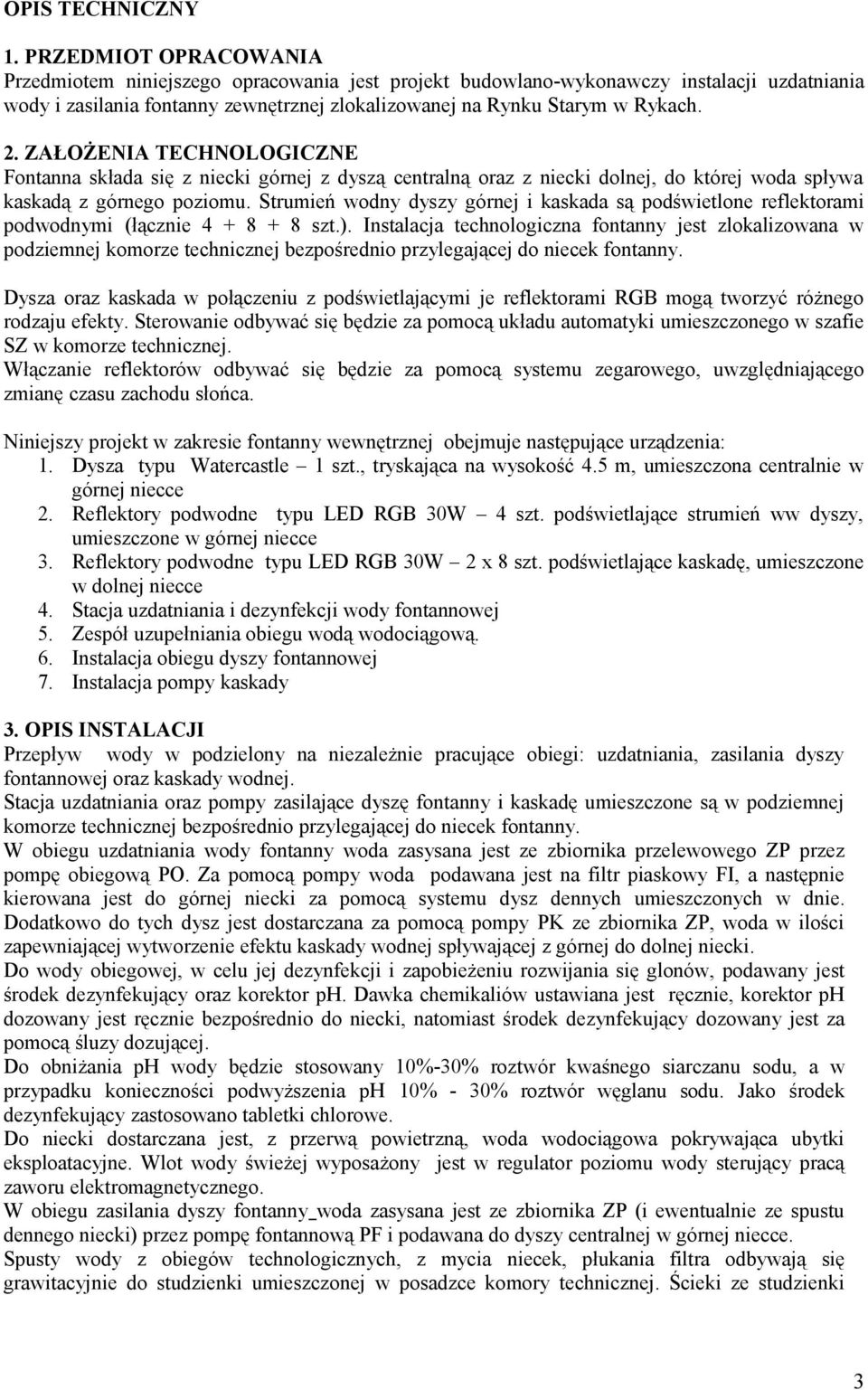

3 OPIS TECHNICZNY. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy instalacji uzdatniania wody i zasilania fontanny zewnętrznej zlokalizowanej na Rynku Starym w Rykach. 2. ZAŁOŻENIA TECHNOLOGICZNE Fontanna składa się z niecki górnej z dyszą centralną oraz z niecki dolnej, do której woda spływa kaskadą z górnego poziomu. Strumień wodny dyszy górnej i kaskada są podświetlone reflektorami podwodnymi (łącznie szt.). Instalacja technologiczna fontanny jest zlokalizowana w podziemnej komorze technicznej bezpośrednio przylegającej do niecek fontanny. Dysza oraz kaskada w połączeniu z podświetlającymi je reflektorami RGB mogą tworzyć różnego rodzaju efekty. Sterowanie odbywać się będzie za pomocą układu automatyki umieszczonego w szafie SZ w komorze technicznej. Włączanie reflektorów odbywać się będzie za pomocą systemu zegarowego, uwzględniającego zmianę czasu zachodu słońca. Niniejszy projekt w zakresie fontanny wewnętrznej obejmuje następujące urządzenia:. Dysza typu Watercastle szt., tryskająca na wysokość 4.5 m, umieszczona centralnie w górnej niecce 2. Reflektory podwodne typu LED RGB W 4 szt. podświetlające strumień ww dyszy, umieszczone w górnej niecce 3. Reflektory podwodne typu LED RGB W 2 x 8 szt. podświetlające kaskadę, umieszczone w dolnej niecce 4. Stacja uzdatniania i dezynfekcji wody fontannowej 5. Zespół uzupełniania obiegu wodą wodociągową. 6. Instalacja obiegu dyszy fontannowej 7. Instalacja pompy kaskady 3. OPIS INSTALACJI Przepływ wody w podzielony na niezależnie pracujące obiegi: uzdatniania, zasilania dyszy fontannowej oraz kaskady wodnej. Stacja uzdatniania oraz pompy zasilające dyszę fontanny i kaskadę umieszczone są w podziemnej komorze technicznej bezpośrednio przylegającej do niecek fontanny. W obiegu uzdatniania wody fontanny woda zasysana jest ze zbiornika przelewowego ZP przez pompę obiegową PO. Za pomocą pompy woda podawana jest na filtr piaskowy FI, a następnie kierowana jest do górnej niecki za pomocą systemu dysz dennych umieszczonych w dnie. Dodatkowo do tych dysz jest dostarczana za pomocą pompy PK ze zbiornika ZP, woda w ilości zapewniającej wytworzenie efektu kaskady wodnej spływającej z górnej do dolnej niecki. Do wody obiegowej, w celu jej dezynfekcji i zapobieżeniu rozwijania się glonów, podawany jest środek dezynfekujący oraz korektor ph. Dawka chemikaliów ustawiana jest ręcznie, korektor ph dozowany jest ręcznie bezpośrednio do niecki, natomiast środek dezynfekujący dozowany jest za pomocą śluzy dozującej. Do obniżania ph wody będzie stosowany 0%-% roztwór kwaśnego siarczanu sodu, a w przypadku konieczności podwyższenia ph 0% - % roztwór węglanu sodu. Jako środek dezynfekujący zastosowano tabletki chlorowe. Do niecki dostarczana jest, z przerwą powietrzną, woda wodociągowa pokrywająca ubytki eksploatacyjne. Wlot wody świeżej wyposażony jest w regulator poziomu wody sterujący pracą zaworu elektromagnetycznego. W obiegu zasilania dyszy fontanny woda zasysana jest ze zbiornika ZP (i ewentualnie ze spustu dennego niecki) przez pompę fontannową PF i podawana do dyszy centralnej w górnej niecce. Spusty wody z obiegów technologicznych, z mycia niecek, płukania filtra odbywają się grawitacyjnie do studzienki umieszczonej w posadzce komory technicznej. Ścieki ze studzienki 3

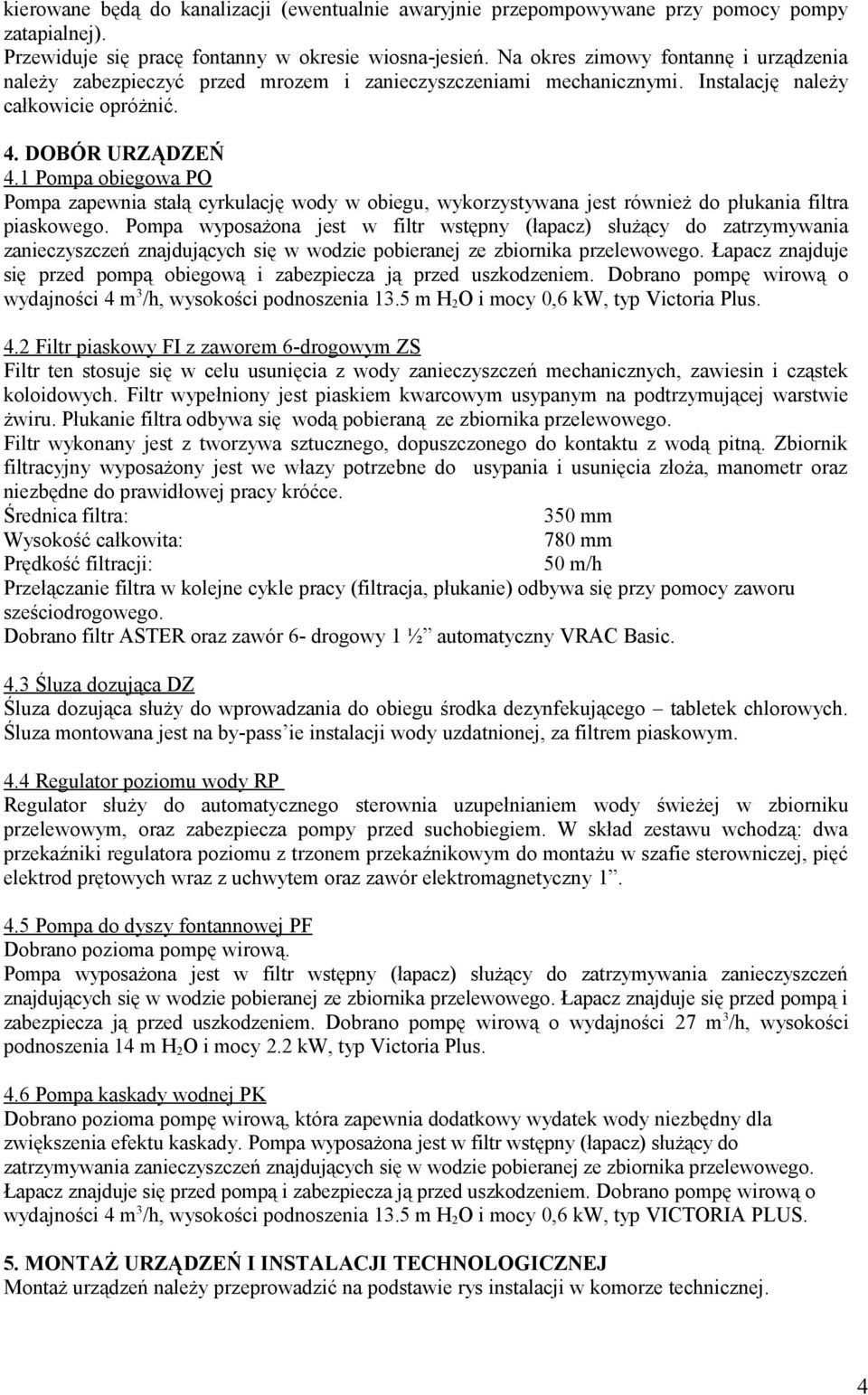

4 kierowane będą do kanalizacji (ewentualnie awaryjnie przepompowywane przy pomocy pompy zatapialnej). Przewiduje się pracę fontanny w okresie wiosna-jesień. Na okres zimowy fontannę i urządzenia należy zabezpieczyć przed mrozem i zanieczyszczeniami mechanicznymi. Instalację należy całkowicie opróżnić. 4. DOBÓR URZĄDZEŃ 4. Pompa obiegowa PO Pompa zapewnia stałą cyrkulację wody w obiegu, wykorzystywana jest również do płukania filtra piaskowego. Pompa wyposażona jest w filtr wstępny (łapacz) służący do zatrzymywania zanieczyszczeń znajdujących się w wodzie pobieranej ze zbiornika przelewowego. Łapacz znajduje się przed pompą obiegową i zabezpiecza ją przed uszkodzeniem. Dobrano pompę wirową o wydajności 4 m 3 /h, wysokości podnoszenia 3.5 m H 2 O i mocy 0,6 kw, typ Victoria Plus. 4.2 Filtr piaskowy FI z zaworem 6-drogowym ZS Filtr ten stosuje się w celu usunięcia z wody zanieczyszczeń mechanicznych, zawiesin i cząstek koloidowych. Filtr wypełniony jest piaskiem kwarcowym usypanym na podtrzymującej warstwie żwiru. Płukanie filtra odbywa się wodą pobieraną ze zbiornika przelewowego. Filtr wykonany jest z tworzywa sztucznego, dopuszczonego do kontaktu z wodą pitną. Zbiornik filtracyjny wyposażony jest we włazy potrzebne do usypania i usunięcia złoża, manometr oraz niezbędne do prawidłowej pracy króćce. Średnica filtra: 350 mm Wysokość całkowita: 780 mm Prędkość filtracji: 50 m/h Przełączanie filtra w kolejne cykle pracy (filtracja, płukanie) odbywa się przy pomocy zaworu sześciodrogowego. Dobrano filtr ASTER oraz zawór 6- drogowy ½ automatyczny VRAC Basic. 4.3 Śluza dozująca DZ Śluza dozująca służy do wprowadzania do obiegu środka dezynfekującego tabletek chlorowych. Śluza montowana jest na by-pass ie instalacji wody uzdatnionej, za filtrem piaskowym. 4.4 Regulator poziomu wody RP Regulator służy do automatycznego sterownia uzupełnianiem wody świeżej w zbiorniku przelewowym, oraz zabezpiecza pompy przed suchobiegiem. W skład zestawu wchodzą: dwa przekaźniki regulatora poziomu z trzonem przekaźnikowym do montażu w szafie sterowniczej, pięć elektrod prętowych wraz z uchwytem oraz zawór elektromagnetyczny. 4.5 Pompa do dyszy fontannowej PF Dobrano pozioma pompę wirową. Pompa wyposażona jest w filtr wstępny (łapacz) służący do zatrzymywania zanieczyszczeń znajdujących się w wodzie pobieranej ze zbiornika przelewowego. Łapacz znajduje się przed pompą i zabezpiecza ją przed uszkodzeniem. Dobrano pompę wirową o wydajności 27 m 3 /h, wysokości podnoszenia 4 m H 2 O i mocy 2.2 kw, typ Victoria Plus. 4.6 Pompa kaskady wodnej PK Dobrano pozioma pompę wirową, która zapewnia dodatkowy wydatek wody niezbędny dla zwiększenia efektu kaskady. Pompa wyposażona jest w filtr wstępny (łapacz) służący do zatrzymywania zanieczyszczeń znajdujących się w wodzie pobieranej ze zbiornika przelewowego. Łapacz znajduje się przed pompą i zabezpiecza ją przed uszkodzeniem. Dobrano pompę wirową o wydajności 4 m 3 /h, wysokości podnoszenia 3.5 m H 2 O i mocy 0,6 kw, typ VICTORIA PLUS. 5. MONTAŻ URZĄDZEŃ I INSTALACJI TECHNOLOGICZNEJ Montaż urządzeń należy przeprowadzić na podstawie rys instalacji w komorze technicznej. 4

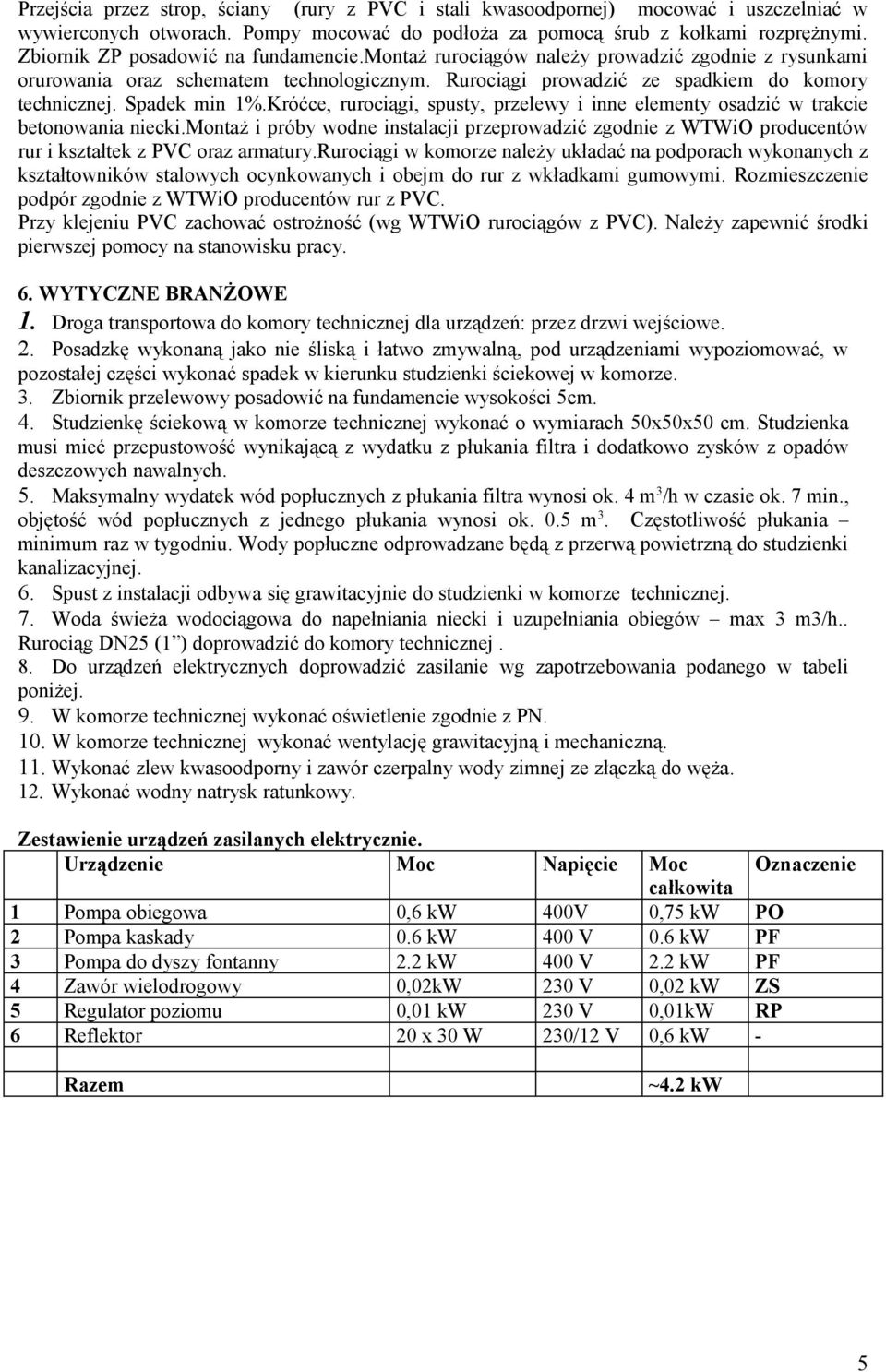

5 Przejścia przez strop, ściany (rury z PVC i stali kwasoodpornej) mocować i uszczelniać w wywierconych otworach. Pompy mocować do podłoża za pomocą śrub z kołkami rozprężnymi. Zbiornik ZP posadowić na fundamencie.montaż rurociągów należy prowadzić zgodnie z rysunkami orurowania oraz schematem technologicznym. Rurociągi prowadzić ze spadkiem do komory technicznej. Spadek min %.Króćce, rurociągi, spusty, przelewy i inne elementy osadzić w trakcie betonowania niecki.montaż i próby wodne instalacji przeprowadzić zgodnie z WTWiO producentów rur i kształtek z PVC oraz armatury.rurociągi w komorze należy układać na podporach wykonanych z kształtowników stalowych ocynkowanych i obejm do rur z wkładkami gumowymi. Rozmieszczenie podpór zgodnie z WTWiO producentów rur z PVC. Przy klejeniu PVC zachować ostrożność (wg WTWiO rurociągów z PVC). Należy zapewnić środki pierwszej pomocy na stanowisku pracy. 6. WYTYCZNE BRANŻOWE. Droga transportowa do komory technicznej dla urządzeń: przez drzwi wejściowe. 2. Posadzkę wykonaną jako nie śliską i łatwo zmywalną, pod urządzeniami wypoziomować, w pozostałej części wykonać spadek w kierunku studzienki ściekowej w komorze. 3. Zbiornik przelewowy posadowić na fundamencie wysokości 5cm. 4. Studzienkę ściekową w komorze technicznej wykonać o wymiarach 50x50x50 cm. Studzienka musi mieć przepustowość wynikającą z wydatku z płukania filtra i dodatkowo zysków z opadów deszczowych nawalnych. 5. Maksymalny wydatek wód popłucznych z płukania filtra wynosi ok. 4 m 3 /h w czasie ok. 7 min., objętość wód popłucznych z jednego płukania wynosi ok. 0.5 m 3. Częstotliwość płukania minimum raz w tygodniu. Wody popłuczne odprowadzane będą z przerwą powietrzną do studzienki kanalizacyjnej. 6. Spust z instalacji odbywa się grawitacyjnie do studzienki w komorze technicznej. 7. Woda świeża wodociągowa do napełniania niecki i uzupełniania obiegów max 3 m3/h.. Rurociąg DN25 ( ) doprowadzić do komory technicznej. 8. Do urządzeń elektrycznych doprowadzić zasilanie wg zapotrzebowania podanego w tabeli poniżej. 9. W komorze technicznej wykonać oświetlenie zgodnie z PN. 0. W komorze technicznej wykonać wentylację grawitacyjną i mechaniczną.. Wykonać zlew kwasoodporny i zawór czerpalny wody zimnej ze złączką do węża.. Wykonać wodny natrysk ratunkowy. Zestawienie urządzeń zasilanych elektrycznie. Urządzenie Moc Napięcie Moc Oznaczenie całkowita Pompa obiegowa 0,6 kw 400V 0,75 kw PO 2 Pompa kaskady 0.6 kw 400 V 0.6 kw PF 3 Pompa do dyszy fontanny 2.2 kw 400 V 2.2 kw PF 4 Zawór wielodrogowy 0,02kW 2 V 0,02 kw ZS 5 Regulator poziomu 0,0 kw 2 V 0,0kW RP 6 Reflektor 20 x W 2/ V 0,6 kw - Razem ~4.2 kw 5

6 7. ZESTAWIENIE URZĄDZEŃ Lp Opis Typ/Producent Ilość ZP Zbiornik przelewowy; mat.pp; wyposażenie: NTW pokrywa, króćce instalacyjne, spust Wymiary: 3500 x 500 x 000 (H) mm PO Pompa obiegowa z filtrem wstępnym, pozioma, mat. tworzywo szt. q=4 m 3 /h, H=3.5 mh 2 O N= 0,6 kw 3x400 V D 50/50 ASTRAL Victoria Plus PK PF FI Pompa kaskady z filtrem wstępnym, pozioma, mat. tworzywo szt. q=4 m 3 /h, H=3.5 mh 2 O N= 0,6 kw 3x400 V D 50/50 Pompa dyszy fontanny z filtrem wstępnym, pozioma q=27 m 3 /h, H=4 mh 2 O N= 2.2 kw 3x400 V D 75/75 mat. tworzywo szt. Filtr piaskowy 350; H=780 mm; mat.: tworzywo szt. wlot i wylot DN 40, ( ½ ) PN2,5 wraz ze złożem, włazem, króćcami technologicznymi, manometrem m= 80 kg (w trakcie pracy) ASTRAL Victoria Plus ASTRAL Victoria Plus ASTRAL Aster ZS Zawór 6-drogowy automatyczny ½ ASTRAL; VRAC Basic DZ Śluza dozująca; masa tabletek: 5 kg ASTRAL; Dossi-5 nr 043 RP Regulator poziomu z czujnikami poziomu i BWT elektrozaworem SZ Szafa zasilająco-sterująca z zegarowym włącznikiem światła, z kompletem kabli zasilających i sterownikiem do pracy dyszy wraz z oprogramowaniem Wg projektu indywidualnego wykonawcy instalacji technologicznej - Dysza fontannowa Watercastle Jet 2 ½ wys. tryskania wody 4.5 m q=27 m3/h CF NWD Reflektor LED mocowany do dna niecki, CF LEDB V/W - Kabel elektr do reflektora LED 5 x, CF ELCORD60M03 20 L=3m - Zasilacz do reflektorów V-szt. CF LED PS Puszka elektryczna podwodna, mat.: brąz, CF EBJ208A0 5 uszczelnienie neopren; otwory gwintowane: 4 x ½, x ¼ - Sterownik pracy reflektorów LED CF LEDQUE - Pasta do puszek elektrycznych; opakowanie CF EBJS0 5 2oz - Kabel do reflektorów LED 240mb Uwaga: skrót CF oznacza firmę Crystal Fountains Inc. (Kanada) 6

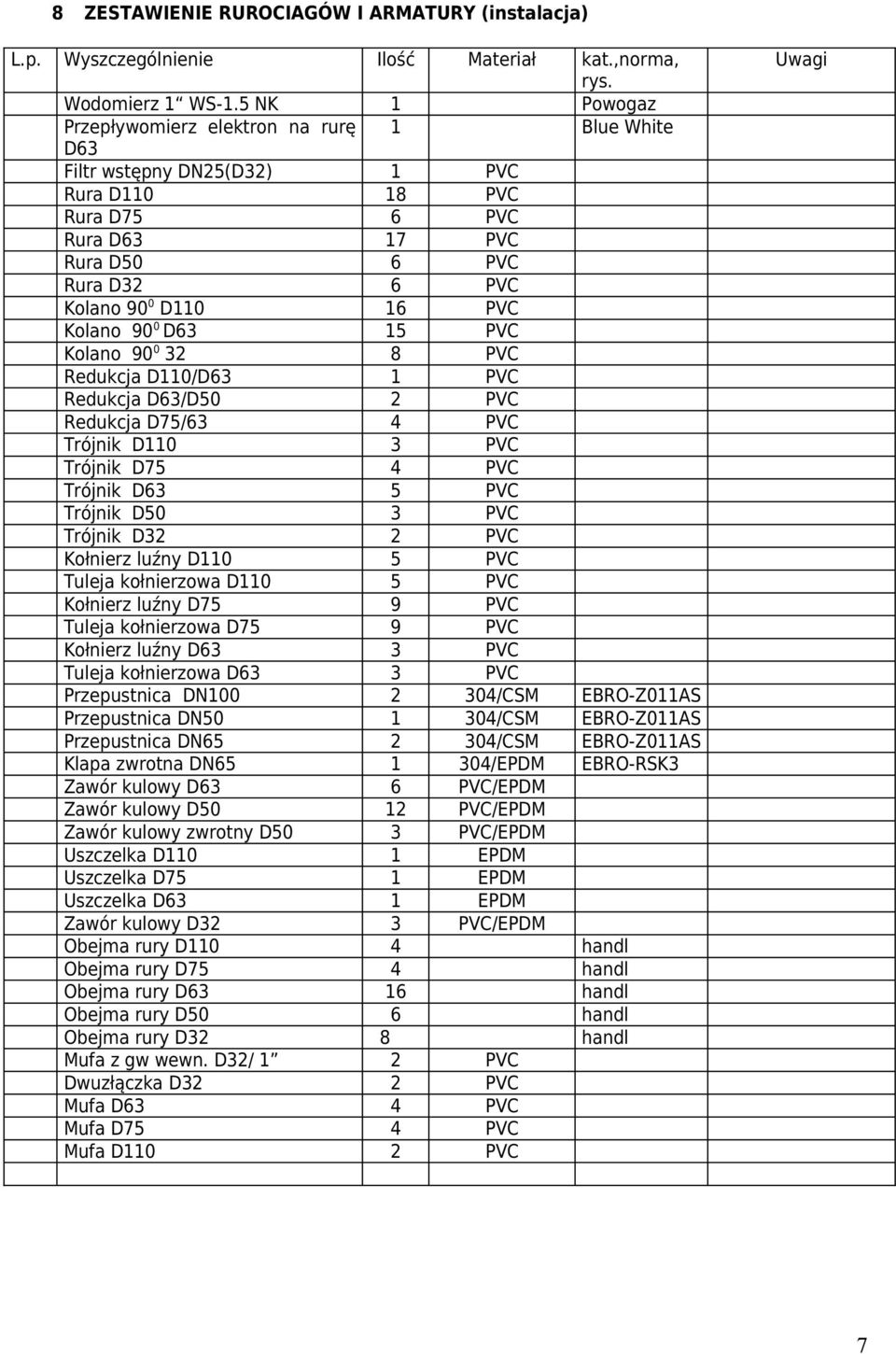

7 8 ZESTAWIENIE RUROCIAGÓW I ARMATURY (instalacja) L.p. Wyszczególnienie Ilość Materiał kat.,norma, rys. Wodomierz WS-.5 NK Powogaz Przepływomierz elektron na rurę Blue White D63 Filtr wstępny DN25(D32) PVC Rura D0 8 PVC Rura D75 6 PVC Rura D63 7 PVC Rura D50 6 PVC Rura D32 6 PVC Kolano 90 0 D0 6 PVC Kolano 90 0 D63 5 PVC Kolano PVC Redukcja D0/D63 PVC Redukcja D63/D50 2 PVC Redukcja D75/63 4 PVC Trójnik D0 3 PVC Trójnik D75 4 PVC Trójnik D63 5 PVC Trójnik D50 3 PVC Trójnik D32 2 PVC Kołnierz luźny D0 5 PVC Tuleja kołnierzowa D0 5 PVC Kołnierz luźny D75 9 PVC Tuleja kołnierzowa D75 9 PVC Kołnierz luźny D63 3 PVC Tuleja kołnierzowa D63 3 PVC Przepustnica DN00 2 4/CSM EBRO-Z0AS Przepustnica DN50 4/CSM EBRO-Z0AS Przepustnica DN65 2 4/CSM EBRO-Z0AS Klapa zwrotna DN65 4/EPDM EBRO-RSK3 Zawór kulowy D63 6 PVC/EPDM Zawór kulowy D50 PVC/EPDM Zawór kulowy zwrotny D50 3 PVC/EPDM Uszczelka D0 EPDM Uszczelka D75 EPDM Uszczelka D63 EPDM Zawór kulowy D32 3 PVC/EPDM Obejma rury D0 4 handl Obejma rury D75 4 handl Obejma rury D63 6 handl Obejma rury D50 6 handl Obejma rury D32 8 handl Mufa z gw wewn. D32/ 2 PVC Dwuzłączka D32 2 PVC Mufa D63 4 PVC Mufa D75 4 PVC Mufa D0 2 PVC Uwagi 7

8 9 ZESTAWIENIE ELEMENTÓW DO ZABETONOWANIA L.p. Wyszczególnienie Ilość Materiał kat.,norma, Uwagi rys. Rura D0 PVC Rura D90 PVC Rura D75 7 PVC Rura D63 46 PVC Rura D50 7 PVC Rura D40 6 PVC Kolano 90 0 D0 2 PVC Kolano 90 0 D90 5 PVC Kolano 90 0 D90 z gw z.3 4 PVC Kolano 90 0 D75 z gw w. 2 ½ PVC Kolano 90 0 D75 PVC Kolano 90 0 D63 25 PVC Kolano 90 0 D50 4 PVC Trójnik D0 2 PVC Trójnik D63 3 PVC Obejma rury D0 6 handl Obejma rury D90 8 handl Obejma rury D75 6 handl Obejma rury D63 38 handl Obejma rury D50 8 handl Złączka spec do dyszy D50/ ½ 4 PVC wewn Złączka spec do dyszy D63/2 3 PVC wewn Korek D63 7 PVC Mufa D0 PVC Redukcja D0/90 4 PVC Redukcja D63/40 5 PVC Redukcja D63/50 4 PVC Kołnierz uszczelniający D0 2 guma Frank Kołnierz uszczelniający D75 guma Frank Kołnierz uszczelniający D63 8 guma Frank Króciec specjalny do dyszy 36 Wyk indywid. L=500, 2 zewn. fontanny Przejście systemowe do puszki 5 brąz CF EPA5 elektr; Gwint ¼ ; brąz Dławik kablowy do puszki elektr, 20 brąz CF EGS-053 brąz Przelew 3 ; brąz, brąz CF DOW0 Spust z niecki 2 z korkiem 2 brąz CF DPB200 Dysza wlotowa ½ ; brąz 4 brąz CF IEA50 Uwaga: skrót CF oznacza firmę Crystal Fountains Inc. (Kanada) Uwaga: ze względu na specyfikę instalacji dopuszcza się zamianę urządzeń i materiałów wyłącznie po uzgodnieniu z projektantem. 8

9 poziom placu KOMORA TECHNICZNA RP DZ ZP FI PK ZS PO PF SZ STUDZIENKA KANALIZACYJNA D:\WORKI\AKTUAL PRO\RYKI\sprzęt rynek s-ryki\00px-pol_ryki_coa_svg.png PROJEKT BUDOWLANY REWITALIZACJI PRZESTRZENNEJ RYNKU STAREGO w RYKACH tytuł opracowania: PROJEKT TECHNOLOGICZNY FONTANNY TABELA PROJEKTANTÓW BRANŻOWYCH projektant branża sprawdzający technologia mgr inż.andrzej Wałęga NAZWA RYSUNKU SCHEMAT TECHNOLOGICZNY DATA faza P.T. PF B PK PO B 09/20 FI DZ ZS KOMORA TECHNICZNA 2 03 ZP 2 03 SZ A 9x0 D:\WORKI\AKTUAL PRO\RYKI\sprzęt rynek s-ryki\00px-pol_ryki_coa_svg.png PROJEKT BUDOWLANY REWITALIZACJI PRZESTRZENNEJ RYNKU STAREGO w RYKACH tytuł opracowania: PROJEKT TECHNOLOGICZNY FONTANNY TABELA PROJEKTANTÓW BRANŻOWYCH branża projektant sprawdzający technologia mgr inż.andrzej Wałęga A NAZWA RYSUNKU ROZMIESZCZENIE ELEMENTÓW INSTALACJI faza DATA SKALA RYS. NR T-2 P.T. 09/ SKALA --- RYS. NR T-

10
