ZA PRAWIDŁOWE PRZYGOTOWANIE PRZESYŁKI DO TRANSPORTU ODPOWIADA NADAWCA!

Transkrypt

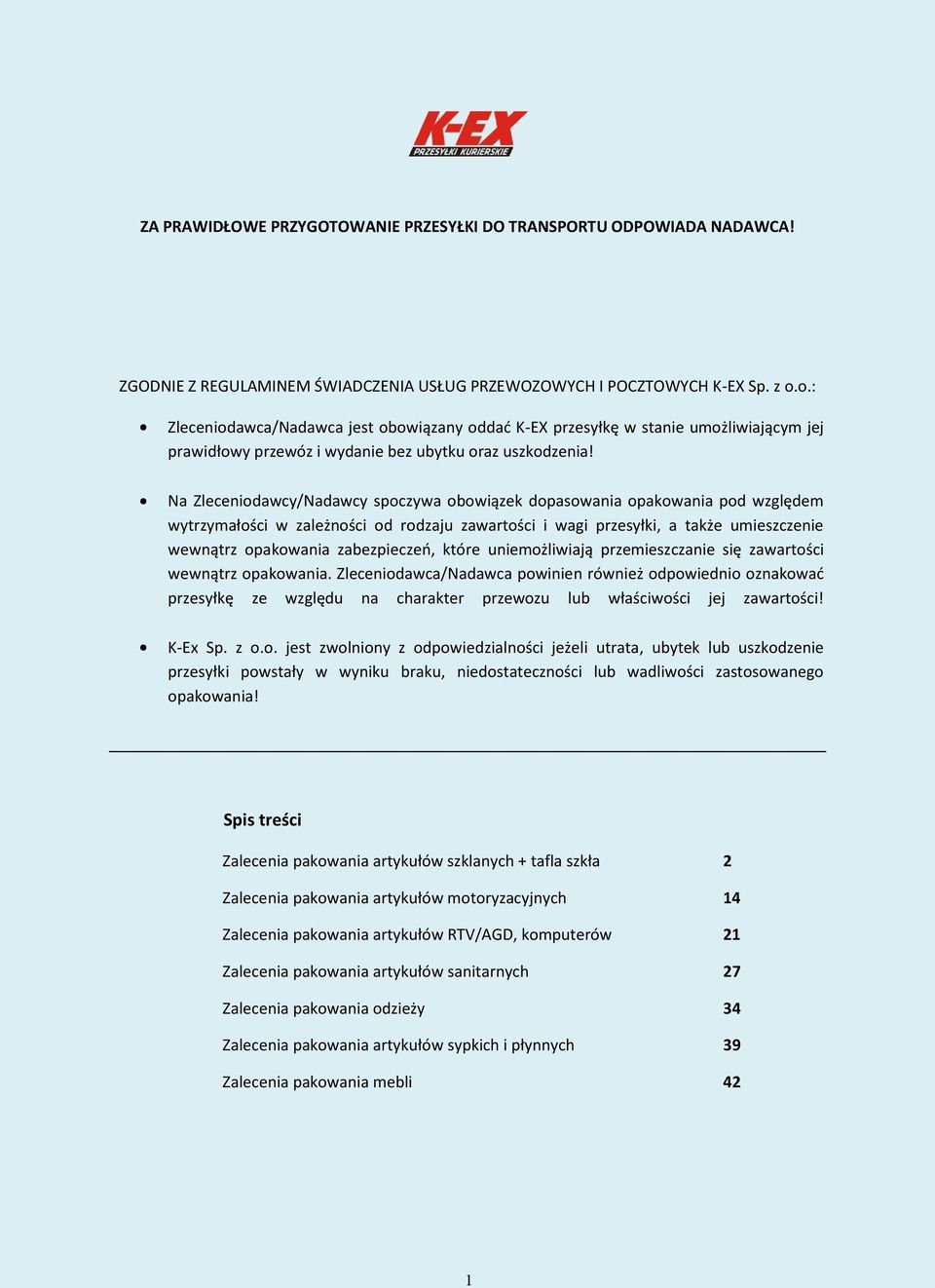

1 ZA PRAWIDŁOWE PRZYGOTOWANIE PRZESYŁKI DO TRANSPORTU ODPOWIADA NADAWCA! ZGODNIE Z REGULAMINEM ŚWIADCZENIA USŁUG PRZEWOZOWYCH I POCZTOWYCH K-EX Sp. z o.o.: Zleceniodawca/Nadawca jest obowiązany oddać K-EX przesyłkę w stanie umożliwiającym jej prawidłowy przewóz i wydanie bez ubytku oraz uszkodzenia! Na Zleceniodawcy/Nadawcy spoczywa obowiązek dopasowania opakowania pod względem wytrzymałości w zależności od rodzaju zawartości i wagi przesyłki, a także umieszczenie wewnątrz opakowania zabezpieczeń, które uniemożliwiają przemieszczanie się zawartości wewnątrz opakowania. Zleceniodawca/Nadawca powinien również odpowiednio oznakować przesyłkę ze względu na charakter przewozu lub właściwości jej zawartości! K-Ex Sp. z o.o. jest zwolniony z odpowiedzialności jeżeli utrata, ubytek lub uszkodzenie przesyłki powstały w wyniku braku, niedostateczności lub wadliwości zastosowanego opakowania! Spis treści Zalecenia pakowania artykułów szklanych + tafla szkła 2 Zalecenia pakowania artykułów motoryzacyjnych 14 Zalecenia pakowania artykułów RTV/AGD, komputerów 21 Zalecenia pakowania artykułów sanitarnych 27 Zalecenia pakowania odzieży 34 Zalecenia pakowania artykułów sypkich i płynnych 39 Zalecenia pakowania mebli 42 1

2 Zalecenia dotyczące pakowania artykułów szklanych + tafla szkła Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki z uwzględnieniem zastosowania materiału wypełniającego. Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. (Rys. 1) Rys. 1 Drobne produkty powinny być umieszczone w opakowaniach jednostkowych lub przekładkach tekturowych owinięte uprzednio folią bąbelkową/papierem (eliminując tym samym wolne przestrzenie). Pozwala to zapewnić ochronę przed możliwością wzajemnego styku oraz przemieszczaniem się poszczególnych elementów wewnątrz opakowania. (Rys 2) Rys. 2 2

3 Pomiędzy opakowaniem zewnętrznym, a opakowaniem wewnętrznym należy zastosować profile zapewniające amortyzację oraz dystans (ok. 5 cm) z każdej strony paczki. (Rys. 3) Rys. 3 Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą na kształt podwójnej litery T. Dodatkowo może być ono zabezpieczone folią stretch. (Rys. 4) Rys. 4 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! Na powierzchni opakowania zewnętrznego powinny być umieszczone naklejki ostrzegawcze typu: góra dół, uwaga szkło itp. (rys. 5) Rys. 5 3

4 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie. (Rys.1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obrys. (Rys. 2) Rys. 2 4

5 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Ważnym jest również układanie towaru stopniami ciężkości (cięższe na spodzie). Pomiędzy poszczególnymi warstwami towaru umieszczanego na palecie powinny znajdować się tekturowe przekładki. (Rys. 3) Rys. 3 Boki oraz naroża ułożonych elementów na palecie powinny być dodatkowo zabezpieczone kartonem oraz styropianem. (Rys. 4) Rys. 4 5

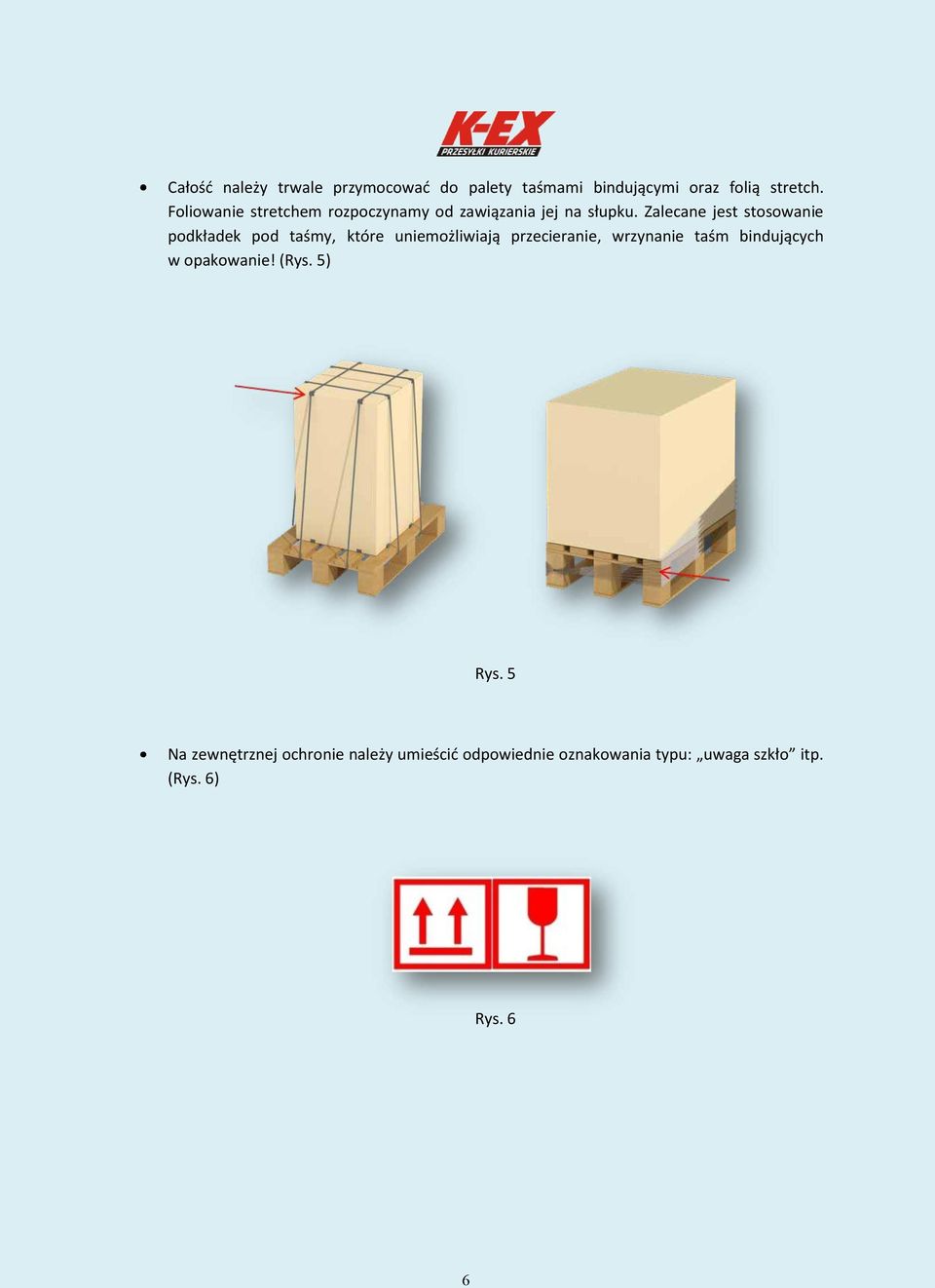

6 Całość należy trwale przymocować do palety taśmami bindującymi oraz folią stretch. Foliowanie stretchem rozpoczynamy od zawiązania jej na słupku. Zalecane jest stosowanie podkładek pod taśmy, które uniemożliwiają przecieranie, wrzynanie taśm bindujących w opakowanie! (Rys. 5) Rys. 5 Na zewnętrznej ochronie należy umieścić odpowiednie oznakowania typu: uwaga szkło itp. (Rys. 6) Rys. 6 6

7 Zalecenia pakowania tafli szkła Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki z uwzględnieniem zastosowania materiału wypełniającego. Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. Zalecana metoda pakowania karton w karton. Tafla szkła powinna być dokładnie owinięta warstwą elastycznego materiału, zalecana folia polietylenowa. Natomiast krawędzie szkła powinny być zabezpieczone narożnikami typ U wykonanymi z polietylenu. (Rys. 1) Rys. 1 Dno jak również wierzch kartonu wewnętrznego powinien być wyłożony przekładką z grubej tektury lub styropianu (minimum 5cm). (Rys. 2) Rys. 2 7

8 W przypadku wystąpienia wolnych przestrzeni, należy wypełnić je materiałem elastycznym (folia bąbelkowa, papier, sieczka tekturowa, itp.). (Rys. 3) Rys. 3 Opakowanie wewnętrzne należy zakleić szeroką taśmą klejącą na kształt podwójnej litery T. Na bokach opakowania wewnętrznego powinny być naklejone sześcienne profile o wysokości ok. 5 cm. (Rys. 4) Rys. 4 Zabezpieczoną taflę umieszczamy dodatkowo w opakowaniu zewnętrznym wykonanym z grubego kartonu (zalecany karton wykonany z tektury pięciowarstwowej). 8

9 Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą na kształt podwójnej litery T. Dodatkowo może być ono zabezpieczone folią stretch. (Rys. 5) Rys.5 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! Na powierzchni opakowania zewnętrznego powinny być umieszczone naklejki ostrzegawcze typu: góra dół, uwaga szkło itp. (Rys. 6) Rys. 6 9

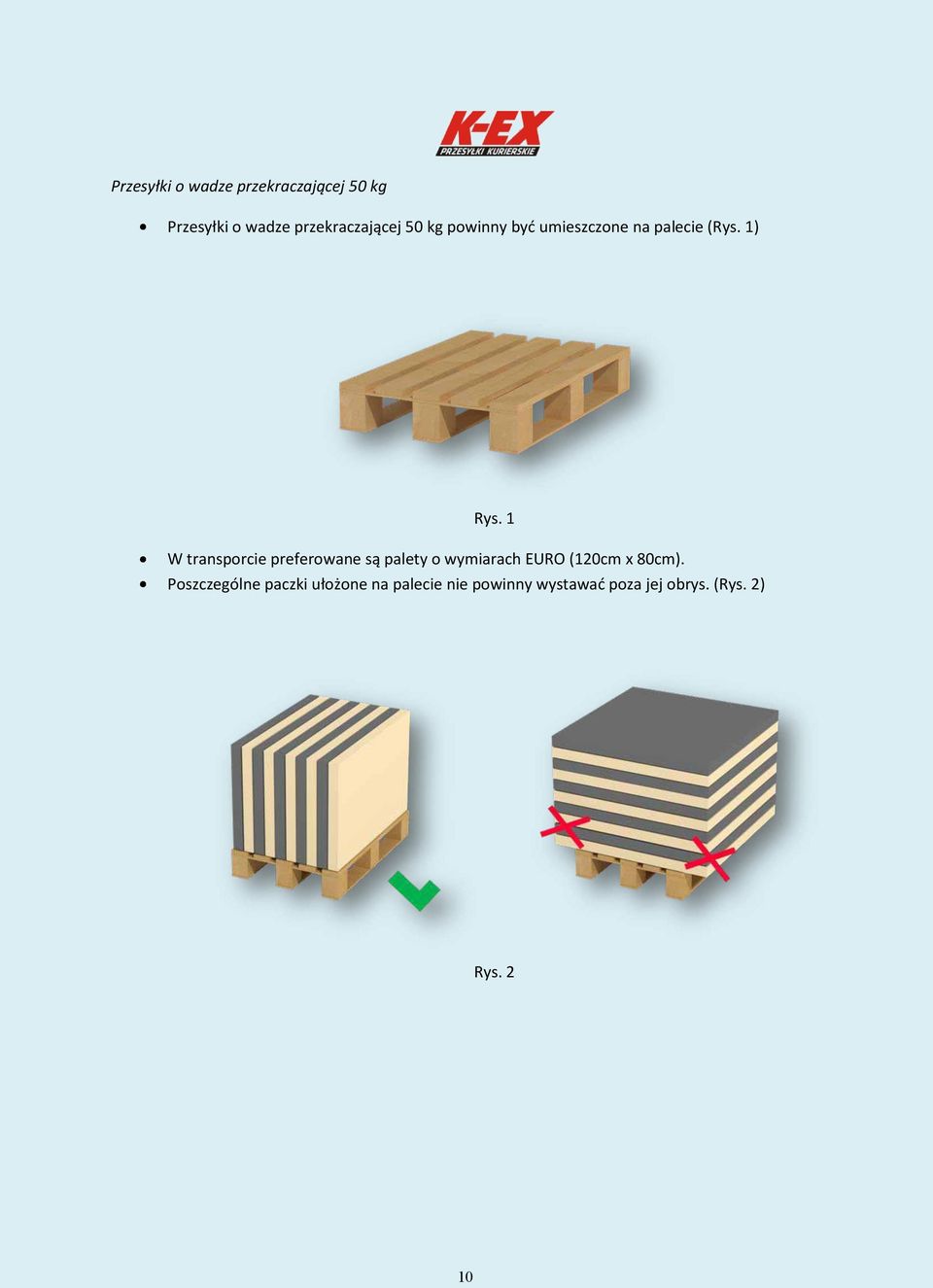

10 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie (Rys. 1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obrys. (Rys. 2) Rys. 2 10

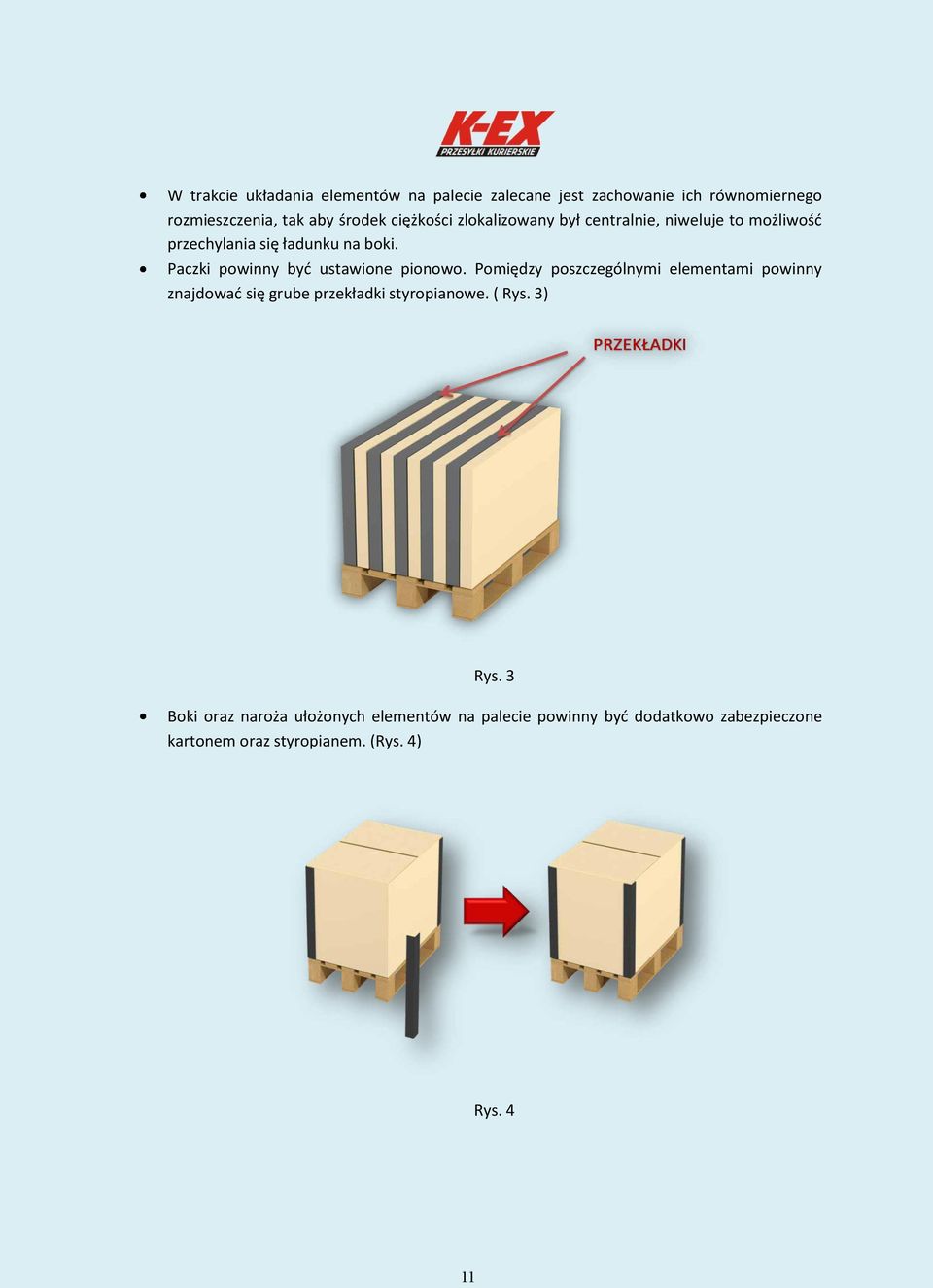

11 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Paczki powinny być ustawione pionowo. Pomiędzy poszczególnymi elementami powinny znajdować się grube przekładki styropianowe. ( Rys. 3) Rys. 3 Boki oraz naroża ułożonych elementów na palecie powinny być dodatkowo zabezpieczone kartonem oraz styropianem. (Rys. 4) Rys. 4 11

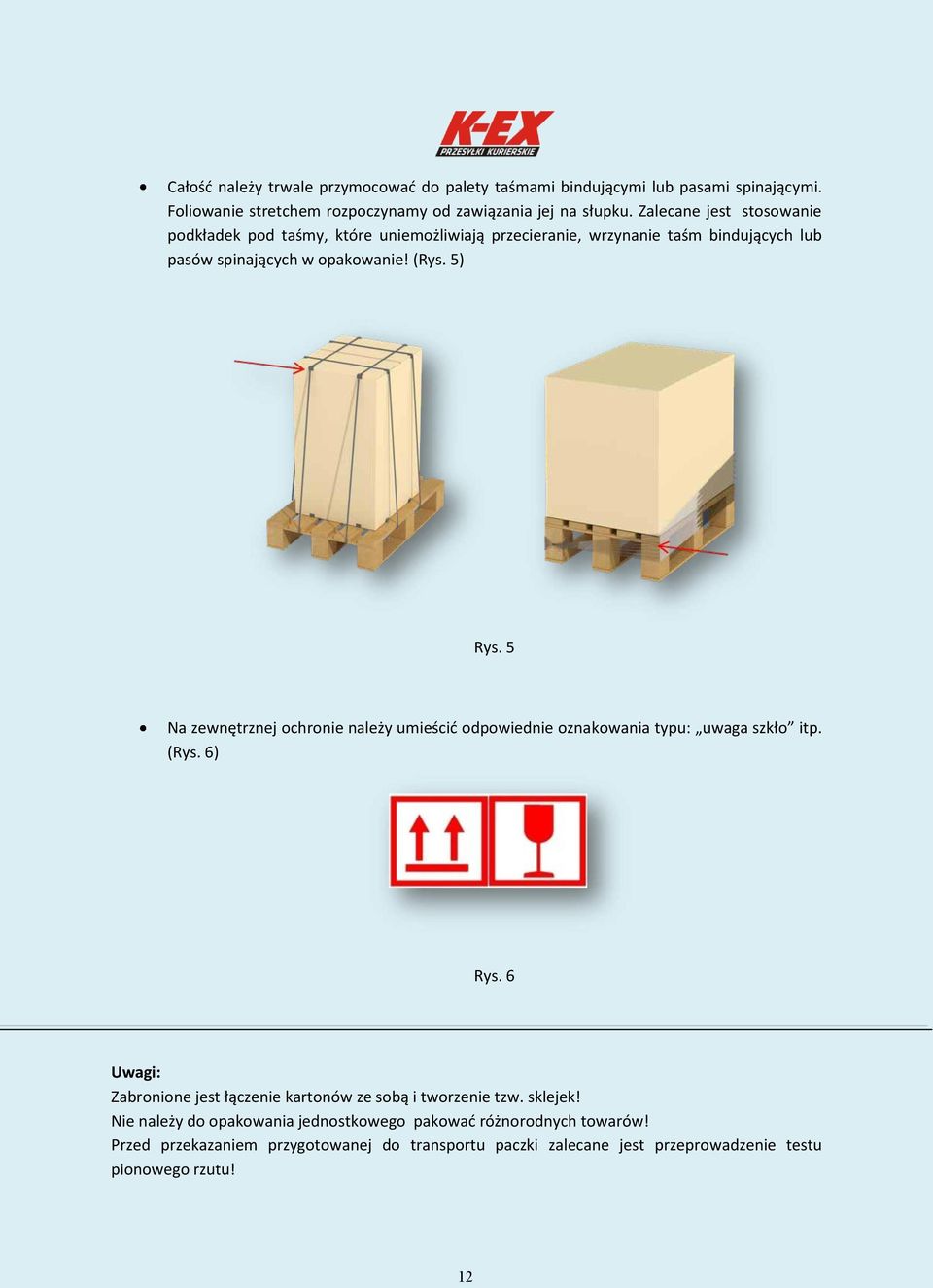

12 Całość należy trwale przymocować do palety taśmami bindującymi lub pasami spinającymi. Foliowanie stretchem rozpoczynamy od zawiązania jej na słupku. Zalecane jest stosowanie podkładek pod taśmy, które uniemożliwiają przecieranie, wrzynanie taśm bindujących lub pasów spinających w opakowanie! (Rys. 5) Rys. 5 Na zewnętrznej ochronie należy umieścić odpowiednie oznakowania typu: uwaga szkło itp. (Rys. 6) Rys. 6 Uwagi: Zabronione jest łączenie kartonów ze sobą i tworzenie tzw. sklejek! Nie należy do opakowania jednostkowego pakować różnorodnych towarów! Przed przekazaniem przygotowanej do transportu paczki zalecane jest przeprowadzenie testu pionowego rzutu! 12

13 Test pionowego rzutu DIN ISO 2248 Opis postępowania: Przygotowana do wysyłki paczka jest podnoszona nad poziomą, równą oraz odpowiednio sztywną powierzchnią (podczas wykonywania badania nie może być ruchoma jak również nie może się odkształcać), następnie swobodnie upuszczana na tą powierzchnię (tzw. powierzchnia zderzenia/oddziaływania). Wysokość upadku w zależności od wagi paczki: do 10 kg 80 cm 10 do 20 kg 60 cm 20 do 30 kg 50 cm 30 do 40 kg 40 cm 40 do 50 kg 30 cm 50 do 70 kg 20 cm W związku z wykorzystywaniem mechanicznych procesów sortowania paczek produkty pakowane o wadze powyżej 10 kg za wyjątkiem produktów o zawartości płynnej powinny być testowane dla wysokości spadku = 60 cm. Wszystkie opakowania zawierające pływny muszą być testowane dla wysokości spadku = 80 cm. Etapy testu: a) paczki prostopadłościenne upadek na róg upadek na brzeg 2-5, 3-5, 2-3 upadek na powierzchnię 5, 6, 2, 4, 1, 3 b) paczki cylindryczne upadek na powierzchnię pokrywa, spód upadek punktowy 1, 3, 5, 7 upadek liniowy 1-2, 3-4, 5-6, 7-8 c) worki i torby upadek na powierzchnię1, 3 upadek na koniec 5, 5, 6, 6 wąska strona 2, 2, 4, 4 Opakowanie uznaje się za wystarczająco solidne, jeżeli jego zawartość podczas testu nie została naruszona, a opakowanie w dalszym ciągu zapewnia ochronę produktu! 13

14 Zalecenia pakowania artykułów motoryzacyjnych Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki z uwzględnieniem zastosowania materiału wypełniającego. (Rys. 1) Rys. 1 Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. Nie należy formować nieregularnych kształtów! Drobne produkty powinny być umieszczone w opakowaniach jednostkowych lub przekładkach tekturowych owinięte uprzednio folią bąbelkową/papierem (eliminując wolne przestrzenie). Pozwala to zapewnić ochronę przed możliwością wzajemnego styku oraz przemieszczaniem się poszczególnych elementów wewnątrz opakowania. (Rys. 2). Rys. 2 14

15 Z elementów urządzeń należy usunąć płyny eksploatacyjne, tak aby przekazany towar był suchy.(rys. 3) Rys. 3 Artykuł powinien być zapakowany, tak aby żadne z jego elementów nie wystawały poza zastosowane opakowanie. W przypadku urządzeń z elementami szklanymi należy zastosować dodatkową ochronę w postaci profili styropianowych i folii bąbelkowej. (Rys. 4) Rys. 4 15

16 W przypadku przewożenia drzwi samochodowych z szybą, należy zsunąć ją w dół. Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą na kształt podwójnej litery T (Rys. 5). Dodatkowo może być ono zabezpieczone folią stretch. Rys. 5 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! Na powierzchni opakowania zewnętrznego powinny być umieszczone naklejki ostrzegawcze typu: góra dół, uwaga szkło, itp. (Rys. 6) Rys. 6 16

17 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie. (Rys. 1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obrys. (Rys. 2) Rys. 2 17

18 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Ważnym jest również układanie towaru stopniami ciężkości (cięższe na spodzie). Urządzenia umieszczone na palecie powinny być pozbawione płynów eksploatacyjnych. Pomiędzy poszczególnymi warstwami towaru umieszczanego na palecie powinny znajdować się tekturowe przekładki. (Rys. 3) Rys. 3 Boki oraz naroża ułożonych elementów na palecie powinny być dodatkowo zabezpieczone kartonem oraz styropianem, jeżeli wymaga tego rodzaj transportowanego asortymentu. (Rys. 4) Rys. 4 18

19 Całość należy trwale przymocować do palety taśmami bindującymi oraz folią stretch. Foliowanie stretchem rozpoczynamy od zawiązania jej na słupku. Zalecane jest stosowanie podkładek pod taśmy, które uniemożliwiają przecieranie, wrzynanie taśm bindujących w opakowanie! (Rys. 5) Rys. 5 Na zewnętrznej ochronie należy umieścić odpowiednie oznakowania typu: uwaga szkło, góra dół, itp. (Rys. 6) Rys. 6 Uwagi: Zabronione jest łączenie kartonów ze sobą i tworzenie tzw. sklejek! Nie należy do opakowania jednostkowego pakować różnorodnych towarów! Przed przekazaniem przygotowanej do transportu paczki zalecane jest przeprowadzenie testu pionowego rzutu (norma ISO 2248)! 19

20 Test pionowego rzutu DIN ISO 2248 Opis postępowania: Przygotowana do wysyłki paczka jest podnoszona nad poziomą, równą oraz odpowiednio sztywną powierzchnią (podczas wykonywania badania nie może być ruchoma jak również nie może się odkształcać), następnie swobodnie upuszczana na tą powierzchnię (tzw. powierzchnia zderzenia/oddziaływania). Wysokość upadku w zależności od wagi paczki: do 10 kg 80 cm 10 do 20 kg 60 cm 20 do 30 kg 50 cm 30 do 40 kg 40 cm 40 do 50 kg 30 cm 50 do 70 kg 20 cm W związku z wykorzystywaniem mechanicznych procesów sortowania paczek produkty pakowane o wadze powyżej 10 kg za wyjątkiem produktów o zawartości płynnej powinny być testowane dla wysokości spadku = 60 cm. Wszystkie opakowania zawierające pływny muszą być testowane dla wysokości spadku = 80 cm. Etapy testu: a) paczki prostopadłościenne upadek na róg upadek na brzeg 2-5, 3-5, 2-3 upadek na powierzchnię 5, 6, 2, 4, 1, 3 b) paczki cylindryczne upadek na powierzchnię pokrywa, spód upadek punktowy 1, 3, 5, 7 upadek liniowy 1-2, 3-4, 5-6, 7-8 c) worki i torby upadek na powierzchnię1, 3 upadek na koniec 5, 5, 6, 6 wąska strona 2, 2, 4, 4 Opakowanie uznaje się za wystarczająco solidne, jeżeli jego zawartość podczas testu nie została naruszona, a opakowanie w dalszym ciągu zapewnia ochronę produktu! 20

21 Zalecenia pakowania artykułów RTV/AGD, komputerów Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki z uwzględnieniem zastosowania materiału wypełniającego. (Rys. 1) Rys. 1 Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. Drobne produkty powinny być umieszczone w opakowaniach jednostkowych lub przekładkach tekturowych owinięte uprzednio folią bąbelkową/papierem (eliminując wolne przestrzenie). Pozwala to zapewnić ochronę przed możliwością wzajemnego styku oraz przemieszczaniem się poszczególnych elementów wewnątrz opakowania. W przypadku sprzętu RTV/AGD zalecane jest stosowanie opakowań producenta, które jest przystosowane do zabezpieczenia danego rodzaju artykułu, mając w szczególności na uwadze jego specyfikę! Krawędzie oraz kanty powinny być dodatkowo zabezpieczone warstwą sztywnego wzmocnienia! (Rys. 2) Rys. 2 21

22 Elementy szklane np. monitory powinny być styropianowym. (Rys. 3) dodatkowo zabezpieczone panelem Rys. 3 Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą podwójnej litery T. (Rys. 4) na kształt Rys. 4 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! Na powierzchni opakowania zewnętrznego powinny być umieszczone naklejki ostrzegawcze typu: góra dół, uwaga szkło, itp. (Rys. 5) Rys. 5 22

23 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie. (Rys. 1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obrys. (Rys. 2) Rys. 2 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Ważnym jest również układanie towaru stopniami ciężkości (cięższe na spodzie). 23

24 Boki oraz naroża ułożonych elementów na palecie powinny być dodatkowo zabezpieczone kartonem oraz styropianem, jeżeli wymaga tego rodzaj transportowanego asortymentu. (Rys. 3) Rys. 3 Jeżeli na palecie ma być przewożony towar dużych gabarytów również należy zabezpieczyć boki artykułu grubą warstwą tektury lub styropianem. Krawędzie oraz kanty powinny być dodatkowo zabezpieczone warstwą sztywnego wzmocnienia. Całość należy trwale przymocować do palety taśmami bindującymi oraz folią stretch. Foliowanie stretchem rozpoczynamy od zawiązania jej na słupku. Zalecane jest stosowanie podkładek pod taśmy, które uniemożliwiają przecieranie, wrzynanie taśm bindujących w opakowanie! (Rys. 4) Rys. 4 24

25 Na zewnętrznej ochronie należy umieścić odpowiednie oznakowania typu: uwaga szkło, góra dół, itp. (Rys. 5) Rys. 5 Uwagi: Zabronione jest łączenie kartonów ze sobą i tworzenie tzw. sklejek! Nie należy do opakowania jednostkowego pakować różnorodnych towarów! Przed przekazaniem przygotowanej do transportu paczki zalecane jest przeprowadzenie testu pionowego rzutu (norma ISO 2248)! 25

26 Test pionowego rzutu DIN ISO 2248 Opis postępowania: Przygotowana do wysyłki paczka jest podnoszona nad poziomą, równą oraz odpowiednio sztywną powierzchnią (podczas wykonywania badania nie może być ruchoma jak również nie może się odkształcać), następnie swobodnie upuszczana na tą powierzchnię (tzw. powierzchnia zderzenia/oddziaływania). Wysokość upadku w zależności od wagi paczki: do 10 kg 80 cm 10 do 20 kg 60 cm 20 do 30 kg 50 cm 30 do 40 kg 40 cm 40 do 50 kg 30 cm 50 do 70 kg 20 cm W związku z wykorzystywaniem mechanicznych procesów sortowania paczek produkty pakowane o wadze powyżej 10 kg za wyjątkiem produktów o zawartości płynnej powinny być testowane dla wysokości spadku = 60 cm. Wszystkie opakowania zawierające pływny muszą być testowane dla wysokości spadku = 80 cm. Etapy testu: a) paczki prostopadłościenne upadek na róg upadek na brzeg 2-5, 3-5, 2-3 upadek na powierzchnię 5, 6, 2, 4, 1, 3 b) paczki cylindryczne upadek na powierzchnię pokrywa, spód upadek punktowy 1, 3, 5, 7 upadek liniowy 1-2, 3-4, 5-6, 7-8 c) worki i torby upadek na powierzchnię1, 3 upadek na koniec 5, 5, 6, 6 wąska strona 2, 2, 4, 4 Opakowanie uznaje się za wystarczająco solidne, jeżeli jego zawartość podczas testu nie została naruszona, a opakowanie w dalszym ciągu zapewnia ochronę produktu! 26

27 Zalecenia pakowania artykułów sanitarnych Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki z uwzględnieniem zastosowania materiału wypełniającego. (Rys. 1) Rys.1 Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. Drobne produkty powinny być umieszczone w opakowaniach jednostkowych lub przekładkach tekturowych owinięte uprzednio folią bąbelkową/papierem (eliminując wolne przestrzenie). Pozwala to zapewnić ochronę przed możliwością wzajemnego styku oraz przemieszczaniem się poszczególnych elementów wewnątrz opakowania. (Rys. 2) Rys. 2 27

28 Artykuły sanitarne powinny być umieszczone w odpowiednio ukształtowanych profilach styropianowych, tzw. formach (prosimy zwrócić uwagę na to, aby profile były odpowiedniej grubości, zapewniające brak styczności artykułu z opakowaniem zewnętrznym!). (Rys. 3) Rys. 3 Powierzchnię artykułu można zabezpieczyć folią bąbelkową, papierem itp., w celu ochrony przed otarciami. Wszelkie wolne przestrzenie należy dodatkowo wypełnić materiałem elastycznym uniemożliwiającym przemieszczanie się asortymentu wewnątrz opakowania (folia bąbelkowa, papier, sieczka tekturowa, itp.). Towary posiadające dość duże gabaryty powinny być umieszczane na palecie (np. wanny, brodziki, itp.) Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą na kształt podwójnej litery T dodatkowo usztywnione wzmocnieniami na narożach. (Rys. 4) Rys. 4 28

29 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! Na powierzchni opakowania zewnętrznego powinny być umieszczone naklejki ostrzegawcze typu: góra dół, uwaga szkło, itp. (Rys. 5) Rys. 5 29

30 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie. (Rys. 1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obrys. (Rys. 2) Rys. 2 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Ważnym jest również układanie towaru stopniami ciężkości (cięższe na spodzie). 30

31 Pomiędzy poszczególnymi warstwami towaru umieszczanego na palecie powinny znajdować się tekturowe przekładki. (Rys. 3) Rys. 3 Boki ułożonych elementów na palecie powinny być dodatkowo zabezpieczone kartonem oraz styropianem. (Rys. 4) Rys. 4 31

32 Naroża palety powinny być dodatkowo wzmocnione sztywnymi profilami. Całość należy trwale przymocować do palety taśmami bindującymi oraz folią stretch. Foliowanie stretchem rozpoczynamy od zawiązania jej na słupku. Zalecane jest stosowanie podkładek pod taśmy, które uniemożliwiają przecieranie, wrzynanie taśm bindujących w opakowanie! (Rys. 5) Rys. 5 Na zewnętrznej ochronie należy umieścić odpowiednie oznakowania typu: uwaga szkło itp. (Rys. 6) Rys. 6 Uwagi: Zabronione jest łączenie kartonów ze sobą i tworzenie tzw. sklejek! Nie należy do opakowania jednostkowego pakować różnorodnych towarów! Przed przekazaniem przygotowanej do transportu paczki zalecane jest przeprowadzenie testu pionowego rzutu (norma ISO 2248)! 32

33 Test pionowego rzutu DIN ISO 2248 Opis postępowania: Przygotowana do wysyłki paczka jest podnoszona nad poziomą, równą oraz odpowiednio sztywną powierzchnią (podczas wykonywania badania nie może być ruchoma jak również nie może się odkształcać), następnie swobodnie upuszczana na tą powierzchnię (tzw. powierzchnia zderzenia/oddziaływania). Wysokość upadku w zależności od wagi paczki: do 10 kg 80 cm 10 do 20 kg 60 cm 20 do 30 kg 50 cm 30 do 40 kg 40 cm 40 do 50 kg 30 cm 50 do 70 kg 20 cm W związku z wykorzystywaniem mechanicznych procesów sortowania paczek produkty pakowane o wadze powyżej 10 kg za wyjątkiem produktów o zawartości płynnej powinny być testowane dla wysokości spadku = 60 cm. Wszystkie opakowania zawierające pływny muszą być testowane dla wysokości spadku = 80 cm. Etapy testu: a) paczki prostopadłościenne upadek na róg upadek na brzeg 2-5, 3-5, 2-3 upadek na powierzchnię 5, 6, 2, 4, 1, 3 b) paczki cylindryczne upadek na powierzchnię pokrywa, spód upadek punktowy 1, 3, 5, 7 upadek liniowy 1-2, 3-4, 5-6, 7-8 c) worki i torby upadek na powierzchnię1, 3 upadek na koniec 5, 5, 6, 6 wąska strona 2, 2, 4, 4 Opakowanie uznaje się za wystarczająco solidne, jeżeli jego zawartość podczas testu nie została naruszona, a opakowanie w dalszym ciągu zapewnia ochronę produktu! 33

34 Zalecenia pakowania odzieży Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki. (Rys. 1) Rys. 1 Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. Każdy produkt powinien być umieszczony w opakowaniu jednostkowym w postaci worka foliowego lub zawinięty w folii. W trakcie pakowania należy usuwać nadmiar powietrza z worków! (Rys. 2) Rys. 2 Karton, w którym zostaną spakowane poszczególne woreczki musi być szczelnie oraz równomiernie wypełniony. Jeśli znajdują się wolne przestrzenie, wówczas należy uzupełnić je materiałem elastycznym (folia, papier, itp.). Pozwala to na niwelowanie ewentualnego wgniatania kartonu z powodu niewystarczającego wypełnienia opakowania. 34

35 Nie należy pakować zbyt dużej ilości odzieży, gdyż może to prowadzić do naderwania kartonu. Boki opakowania powinny być dodatkowo wzmocnione przekładkami tekturowymi bądź styropianowymi. (Rys. 3) Rys. 3 Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą podwójnej litery T. (Rys. 4) na kształt Rys. 4 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! 35

36 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie. (Rys. 1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obręb. (Rys. 2) Rys. 2 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Ważnym jest również układanie towaru stopniami ciężkości (cięższe na spodzie). 36

37 Całość należy trwale przymocować do palety taśmami bindującymi oraz folią stretch. Foliowanie stretchem rozpoczynamy od zawiązania jej na słupku. Zalecane jest stosowanie podkładek pod taśmy, które uniemożliwiają przecieranie, wrzynanie taśm bindujących w opakowanie! (Rys. 3) Rys. 3 Uwagi: Zabronione jest łączenie kartonów ze sobą i tworzenie tzw. sklejek! Nie należy do opakowania jednostkowego pakować różnorodnych towarów! Przed przekazaniem przygotowanej do transportu paczki zalecane jest przeprowadzenie testu pionowego rzutu (norma ISO 2248) 37

38 Test pionowego rzutu DIN ISO 2248 Opis postępowania: Przygotowana do wysyłki paczka jest podnoszona nad poziomą, równą oraz odpowiednio sztywną powierzchnią (podczas wykonywania badania nie może być ruchoma jak również nie może się odkształcać), następnie swobodnie upuszczana na tą powierzchnię (tzw. powierzchnia zderzenia/oddziaływania). Wysokość upadku w zależności od wagi paczki: do 10 kg 80 cm 10 do 20 kg 60 cm 20 do 30 kg 50 cm 30 do 40 kg 40 cm 40 do 50 kg 30 cm 50 do 70 kg 20 cm W związku z wykorzystywaniem mechanicznych procesów sortowania paczek produkty pakowane o wadze powyżej 10 kg za wyjątkiem produktów o zawartości płynnej powinny być testowane dla wysokości spadku = 60 cm. Wszystkie opakowania zawierające pływny muszą być testowane dla wysokości spadku = 80 cm. Etapy testu: a) paczki prostopadłościenne upadek na róg upadek na brzeg 2-5, 3-5, 2-3 upadek na powierzchnię 5, 6, 2, 4, 1, 3 b) paczki cylindryczne upadek na powierzchnię pokrywa, spód upadek punktowy 1, 3, 5, 7 upadek liniowy 1-2, 3-4, 5-6, 7-8 c) worki i torby upadek na powierzchnię1, 3 upadek na koniec 5, 5, 6, 6 wąska strona 2, 2, 4, 4 Opakowanie uznaje się za wystarczająco solidne, jeżeli jego zawartość podczas testu nie została naruszona, a opakowanie w dalszym ciągu zapewnia ochronę produktu! 38

39 Zalecenia pakowania artykułów sypkich i płynnych Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki z uwzględnieniem zastosowania materiału wypełniającego. (Rys. 1) Rys. 1 Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. Drobne produkty powinny być umieszczone w opakowaniach jednostkowych lub przekładkach tekturowych owinięte uprzednio folią bąbelkową/papierem (eliminując wolne przestrzenie). Pozwala to zapewnić ochronę przed możliwością wzajemnego styku oraz przemieszczaniem się poszczególnych elementów wewnątrz opakowania. (Rys. 2) Rys. 2 39

40 Pojemniki zawierające ciecze powinny posiadać dodatkowe zabezpieczenie uniemożliwiające otwarcie wieczka. Artykuły zawierające substancje sypkie należy dodatkowo umieścić w foliowych workach. Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą na kształt podwójnej litery T (Rys. 3). Dodatkowo może być ono zabezpieczone folią stretch. Rys. 3 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! Na powierzchni opakowania zewnętrznego powinny być umieszczone naklejki ostrzegawcze typu: góra dół, itp. 40

41 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie. (Rys. 1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obrys. (Rys. 2) Rys. 2 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Ważnym jest również układanie towaru stopniami ciężkości (cięższe na spodzie). 41

42 Zasady pakowania mebli Przesyłki o wadze nie przekraczającej 50 kg Zewnętrzne opakowanie stanowić powinien karton dopasowany do zawartości przesyłki z uwzględnieniem zastosowania materiału wypełniającego. (Rys. 1) Rys. 1 Rodzaj użytego opakowania powinien być dostosowany pod względem ciężaru oraz rozmiarów zawartości przesyłki. Drobne produkty powinny być umieszczone w opakowaniach jednostkowych lub przekładkach tekturowych owinięte uprzednio folią bąbelkową/papierem (eliminując wolne przestrzenie). Pozwala to zapewnić ochronę przed możliwością wzajemnego styku oraz przemieszczaniem się poszczególnych elementów wewnątrz opakowania. (Rys. 2) Rys. 2 42

43 Krawędzie oraz kanty powinny być dodatkowo zabezpieczone warstwą sztywnego wzmocnienia! (Rys. 3) Rys. 3 Elementy szklane np. szklane witryny powinny być dodatkowo zabezpieczone panelem styropianowym. (Rys 4) Rys. 4 43

44 Zalecane jest przewożenie mebli w częściach (jeżeli jest taka możliwość). Opakowanie zewnętrzne powinno być zabezpieczone szeroką taśmą klejącą podwójnej litery T. (Rys. 5) na kształt Rys. 5 Po zamknięciu i zaklejeniu opakowania zewnętrznego należy zwrócić szczególną uwagę na to czy pozbawione jest ono śladów naruszeń! Na powierzchni opakowania zewnętrznego powinny być umieszczone naklejki ostrzegawcze typu: góra dół, uwaga szkło, itp. (Rys. 6) Rys. 6 44

45 Przesyłki o wadze przekraczającej 50 kg Przesyłki o wadze przekraczającej 50 kg powinny być umieszczone na palecie. (Rys. 1) Rys. 1 W transporcie preferowane są palety o wymiarach EURO (120cm x 80cm). Poszczególne paczki ułożone na palecie nie powinny wystawać poza jej obrys. (Rys. 2) Rys. 2 45

46 W trakcie układania elementów na palecie zalecane jest zachowanie ich równomiernego rozmieszczenia, tak aby środek ciężkości zlokalizowany był centralnie, niweluje to możliwość przechylania się ładunku na boki. Ważnym jest również układanie towaru stopniami ciężkości (cięższe na spodzie). Boki oraz naroża ułożonych elementów na palecie powinny być dodatkowo zabezpieczone kartonem lub styropianem.(rys. 3) Rys. 3 Jeżeli na palecie ma być przewożony towar dużych gabarytów również należy zabezpieczyć boki artykułu grubą warstwą tektury lub styropianem. Krawędzie oraz kanty powinny być dodatkowo zabezpieczone warstwą sztywnego wzmocnienia. Całość należy trwale przymocować do palety taśmami bindującymi oraz folią stretch. Foliowanie stretchem rozpoczynamy od zawiązania jej na słupku. Zalecane jest stosowanie podkładek pod taśmy, które uniemożliwiają przecieranie, wrzynanie taśm bindujących w opakowanie! (Rys. 4) Rys. 4 46

47 Na zewnętrznej ochronie należy umieścić odpowiednie oznakowania typu: uwaga szkło, góra dół, itp. (Rys. 5) Rys. 5 Uwagi: Zabronione jest łączenie kartonów ze sobą i tworzenie tzw. sklejek! Nie należy do opakowania jednostkowego pakować różnorodnych towarów! Przed przekazaniem przygotowanej do transportu paczki zalecane jest przeprowadzenie testu pionowego rzutu (norma ISO 2248)! 47
