DINION IP 7000 HD NBN NBN NBN pl Podręcznik instalacji

Transkrypt

1 DINION IP 7000 HD NBN NBN NBN pl Podręcznik instalacji

2

3 DINION IP 7000 HD pl 3 Spis treści 1 Bezpieczeństwo Objaśnienie komunikatu dotyczącego bezpieczeństwa Ostrzeżenia Ważne wskazówki dotyczące bezpieczeństwa Zgodność z wymaganiami FCC i ICES Uwagi 9 2 Informacje podstawowe 10 3 Ogólne informacje o systemie Rodzina DINION IP Obsługa kamery Współpraca z systemami zewnętrznymi 13 4 Planowanie Rozpakowanie Spis treści Wymagania systemowe 15 5 Instalacja Montowanie obiektywu Montowanie kamery System zapisu lokalnego 20 6 Połączenie Sieć (i zasilanie PoE) Zasilanie dodatkowe larm Dźwięk Monitor wizyjny Dane 29 7 Konfiguracja Ustawianie pola widzenia Kreator instalacji kamery Korzystanie z kreatora instalacji Przełączanie trybu True Day/Night Konfiguracja kamery Bosch Video Client 34 Bosch Security Systems v1 M18-Q0674

4 4 pl DINION IP 7000 HD 7.4 Połączenie z przeglądarką internetową Nawiązywanie połączenia Chroniona sieć 35 8 Nieprawidłowości w działaniu i ich usuwanie Test działania Rozwiązywanie problemów Testowanie połączenia sieciowego Biuro obsługi klienta Program terminalu 42 9 Konserwacja Czyszczenie Naprawa Resetuj Wycofanie z eksploatacji Transfer Utylizacja Dane techniczne Parametry techniczne (NBN-71022) Parametry techniczne (NBN-71027) Parametry techniczne (NBN-71013) Dane techniczne wspólne dla wszystkich modeli v1 M18-Q0674 Bosch Security Systems

5 DINION IP 7000 HD Bezpieczeństwo pl Bezpieczeństwo Objaśnienie komunikatu dotyczącego bezpieczeństwa! Przestroga! Wskazuje na niebezpieczną sytuację, która może grozić niewielkimi lub średnimi obrażeniami ciała. Uwaga! Wskazuje na sytuację, która może grozić uszkodzeniem urządzenia lub zanieczyszczeniem środowiska oraz może prowadzić do utraty danych. 1.2 Ostrzeżenia!!! Przestroga! Zasilacz niskonapięciowy musi być zgodny z normą EN/UL Zasilacz musi być urządzeniem SELV-LPS lub SELV, klasa 2 (zabezpieczone urządzenie niskonapięciowe zasilane ze źródła z ograniczeniem prądowym). Przestroga! Instalacja powinna być wykonywana wyłącznie przez wykwalifikowanych pracowników serwisu, zgodnie z normą NEC (NEC 800 CEC Section 60) lub odnośnymi przepisami lokalnymi. Przestroga! Urządzenie musi być podłączone do uziemienia. Uziemienie bezpieczeństwa (zasilanie) jest oznaczone symbolem. Bosch Security Systems v1 M18-Q0674

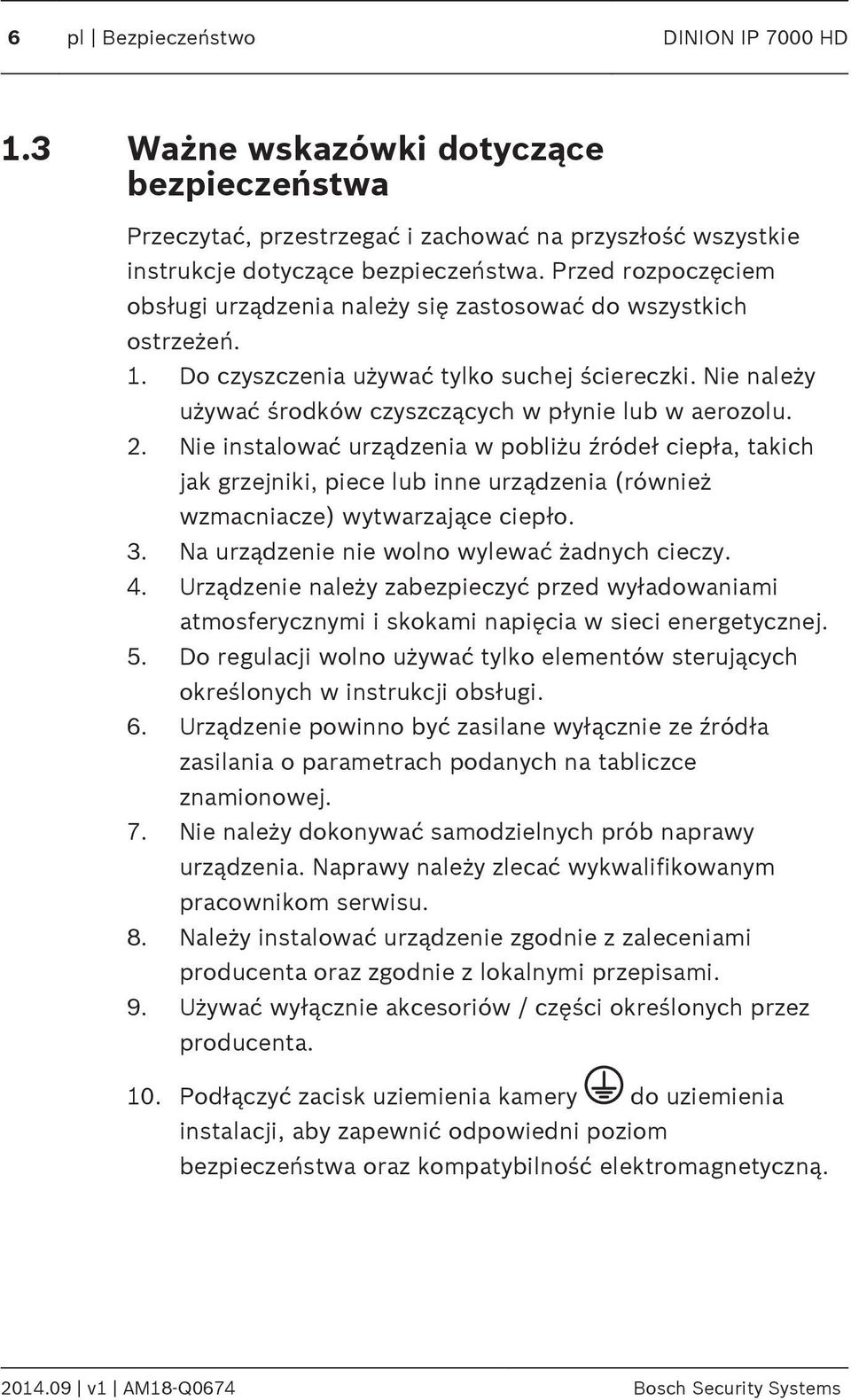

6 6 pl Bezpieczeństwo DINION IP 7000 HD 1.3 Ważne wskazówki dotyczące bezpieczeństwa Przeczytać, przestrzegać i zachować na przyszłość wszystkie instrukcje dotyczące bezpieczeństwa. Przed rozpoczęciem obsługi urządzenia należy się zastosować do wszystkich ostrzeżeń. 1. Do czyszczenia używać tylko suchej ściereczki. Nie należy używać środków czyszczących w płynie lub w aerozolu. 2. Nie instalować urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, piece lub inne urządzenia (również wzmacniacze) wytwarzające ciepło. 3. Na urządzenie nie wolno wylewać żadnych cieczy. 4. Urządzenie należy zabezpieczyć przed wyładowaniami atmosferycznymi i skokami napięcia w sieci energetycznej. 5. Do regulacji wolno używać tylko elementów sterujących określonych w instrukcji obsługi. 6. Urządzenie powinno być zasilane wyłącznie ze źródła zasilania o parametrach podanych na tabliczce znamionowej. 7. Nie należy dokonywać samodzielnych prób naprawy urządzenia. Naprawy należy zlecać wykwalifikowanym pracownikom serwisu. 8. Należy instalować urządzenie zgodnie z zaleceniami producenta oraz zgodnie z lokalnymi przepisami. 9. Używać wyłącznie akcesoriów / części określonych przez producenta. 10. Podłączyć zacisk uziemienia kamery do uziemienia instalacji, aby zapewnić odpowiedni poziom bezpieczeństwa oraz kompatybilność elektromagnetyczną v1 M18-Q0674 Bosch Security Systems

7 DINION IP 7000 HD Bezpieczeństwo pl Zgodność z wymaganiami FCC i ICES Zgodność z wymaganiami FCC i ICES Urządzenie zostało przetestowane i spełnia wymagania klasy B urządzeń cyfrowych, zgodnie z częścią 15 przepisów FCC. Przepisy te określają odpowiedni poziom zabezpieczenia przed szkodliwymi zakłóceniami w przypadku instalacji w budynkach mieszkalnych. Urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwości fal radiowych. W przypadku instalacji lub użytkowania niezgodnego z instrukcjami może ono powodować zakłócenia w łączności radiowej. Nie ma gwarancji, że zakłócenia takie nie wystąpią w określonych przypadkach. Jeśli urządzenie wpływa niekorzystnie na odbiór radiowy lub telewizyjny, co można sprawdzić, wyłączając i włączając urządzenie, zaleca się skorygowanie zakłóceń przez użytkownika w jeden z następujących sposobów: zmiana pozycji lub lokalizacji anteny odbiorczej; zwiększenie odległości pomiędzy urządzeniami a odbiornikiem; dołączenie urządzenia do gniazda innego niż to, do którego dołączony jest odbiornik; konsultacja z doświadczonym technikiem radiowym lub telewizyjnym. Nie wolno wprowadzać jakichkolwiek celowych bądź niecelowych zmian lub modyfikacji bez zgody strony odpowiedzialnej za zapewnienie zgodności z przepisami. Wszelkie tego typu zmiany lub modyfikacje mogą spowodować utratę przez użytkownika prawa do eksploatacji urządzenia. W razie potrzeby użytkownik powinien zasięgnąć porady u sprzedawcy lub doświadczonego technika radiowotelewizyjnego. Pomocna może okazać się również następująca broszura wydana przez Federalną Komisję ds. Łączności (FCC): How to Identify and Resolve Radio-TV Interference Problems. Niniejsza broszura Bosch Security Systems v1 M18-Q0674

8 8 pl Bezpieczeństwo DINION IP 7000 HD jest dostępna w amerykańskiej drukarni rządowej U.S. Government Printing Office, Waszyngton, DC 20402, nr magazynowy v1 M18-Q0674 Bosch Security Systems

9 DINION IP 7000 HD Bezpieczeństwo pl Uwagi Uwaga! Podzespoły optyczne są delikatnymi elementami i zawsze należy obchodzić się z nimi ostrożnie. Szklane powierzchnie tych podzespołów należy chronić przed kontaktem z wszelkimi obiektami oraz unikać dotykania ich palcami. Uwaga! Zanik sygnału wizyjnego jest nieodłącznym elementem jego cyfrowego zapisu. W związku z tym firma Bosch Security Systems nie ponosi odpowiedzialności za szkody spowodowane utratą określonych danych wizyjnych. by ograniczyć do minimum ryzyko utraty danych, zaleca się stosowanie kilku nadmiarowych systemów zapisu, jak również tworzenie kopii zapasowych wszystkich danych analogowych i cyfrowych. Uwaga! Zalecamy, aby do lokalnego przechowywania zapisów alarmowych używać wyłącznie kart pamięci. Bosch Security Systems v1 M18-Q0674

10 10 pl Informacje podstawowe DINION IP 7000 HD 2 Informacje podstawowe Niniejsza instrukcja została przygotowana zgodnie z najlepszą wiedzą, a informacje tu zawarte zostały szczegółowo sprawdzone. Tekst był zgodny z prawdą w chwili drukowania. Treść może jednak ulec zmianie bez powiadomienia. Bosch Security Systems nie ponosi odpowiedzialności za szkody wynikające pośrednio lub bezpośrednio z błędów, niekompletności lub rozbieżności między niniejszym podręcznikiem i opisywanym produktem. Znaki towarowe Wszystkie nazwy urządzeń i oprogramowania użyte w niniejszym dokumencie powinny być traktowane jako zastrzeżone znaki towarowe. Dalsze informacje by uzyskać dalsze informacje, należy się skontaktować z najbliższą placówką Bosch Security Systems lub odwiedzić witrynę v1 M18-Q0674 Bosch Security Systems

11 DINION IP 7000 HD Ogólne informacje o systemie pl Ogólne informacje o systemie Rodzina DINION IP 7000 Rodzina DINION IP 7000 składa się z wysokowydajnych kamer nadzoru HD, charakteryzujących się najwyższą jakością obrazu: DINION IP 7000 HD z funkcjami inteligentnego nadzoru HD DINION IP dynamic 7000 HD z funkcjami scen o dużym zakresie dynamiki DINION IP starlight 7000 HD z funkcjami sprawnej pracy w trudnych warunkach słabego oświetlenia Te kamery IP pracują jako sieciowe serwery wizyjne, przesyłając obraz i sygnały sterujące przez sieci danych, np. sieć lokalną Ethernet czy też Internet. Zintegrowany nadajnik wykorzystuje technologię kompresji H.264, która pozwala na zapis wyraźnego obrazu przy jednoczesnym zmniejszeniu wymagań dotyczących szerokości pasma i miejsca potrzebnego do zapisu. Instalacja i użytkowanie kamer są łatwe. Te urządzenia doskonale nadają się do integracji z rozbudowanymi systemami nadzoru wizyjnego. Technologia Content-Based Imaging Technology Technologia Content Based Imaging Technology (C-BIT) umożliwia znaczną poprawę jakości obrazu oraz wyznaczenie obszarów wymagających dodatkowego przetwarzania. Kamera jest wyposażona w technologię inteligentnej analizy obrazu (IV), która na podstawie badania sceny dostarcza informacji pozwalających na dostrojenie parametrów obróbki obrazu. Zapewnia to zwiększenie liczby szczegółów obrazu oraz poprawę ogólnej wydajności rozwiązania. Obsługa kamer analogowych i sieciowych nalogowe wyjście sygnału wizyjnego z zabezpieczeniem przeciwprzepięciowym pozwala na pracę w trybie hybrydowym. Oznacza to, że strumieniowe przesyłanie obrazu poprzez sieć oraz analogowy sygnał przesyłany przez złącze SMB są dostępne Bosch Security Systems v1 M18-Q0674

12 12 pl Ogólne informacje o systemie DINION IP 7000 HD jednocześnie. Tryb hybrydowy oferuje możliwość łatwej migracji z systemów CCTV starszego typu na nowoczesne systemy sieciowe. Integracja systemu Kamera jest zgodna ze specyfikacją Profilu S normy ONVIF (Open Network Video Interface Forum). Gwarantuje to możliwość współdziałania urządzeń wizyjnych różnych producentów. Integratorzy rozwiązań innych firm mogą z łatwością uzyskać dostęp do funkcji specjalnych kamer, które umożliwiają dołączenie ich do większych projektów. Więcej informacji można znaleźć na stronie internetowej programu Bosch Integration Partner Program (IPP) pod adresem ipp.boschsecurity.com. 3.2 Obsługa kamery Dostęp do funkcji kamery uzyskuje się z poziomu przeglądarki internetowej. Przeglądarka umożliwia wyświetlanie podglądu strumieni z kamery na żywo w oknie interfejsu, a także pozwala na dostęp do bogatej listy ustawień i parametrów konfiguracyjnych kamery oraz ich zmianę. Więcej informacji na temat interfejsu przeglądarki można znaleźć w instrukcji obsługi oprogramowania. Funkcje nagrywania i zapisu obejmują lokalny zapis alarmowy oraz zapis w systemach opartych na iscsi. Nagrywanie i przechowywanie można też kontrolować za pomocą Bosch Video Recording Manager (VRM). Integracja z wieloma rozwiązaniami Bosch do nagrywania jest bezproblemowa v1 M18-Q0674 Bosch Security Systems

13 DINION IP 7000 HD Ogólne informacje o systemie pl Współpraca z systemami zewnętrznymi Najbardziej bezpośrednim sposobem wykorzystania urządzenia jest uzyskiwanie dostępu do strumieni wideo i funkcji kamery za pomocą przeglądarki internetowej. Wyświetlanie obrazów, odtwarzanie i konfiguracja wielu kamer są możliwe dzięki dostępnemu do pobrania programowi Bosch Video Client. Do zdalnego podglądu jest też dostępna aplikacja Bosch Video Security pp. Jeśli kamera jest wykorzystywana w rozbudowanych systemach monitoringu, doskonałym zintegrowanym rozwiązaniem jest Bosch Video Management System. Integratorzy rozwiązań innych firm mogą z łatwością uzyskać dostęp do funkcji specjalnych kamer, które umożliwiają dołączenie ich do większych projektów. Integratorzy mogą uzyskać dostęp do metadanych IV za pośrednictwem RTSP. Po podłączeniu kamery do zewnętrznych systemów wiele jej parametrów konfiguracyjnych jest kontrolowanych przez system, a nie poprzez ustawienia dokonane za pomocą przeglądarki internetowej. Bosch Video Client Program Bosch Video Client jest bezpłatną aplikacją systemu Windows, pozwalającą na podgląd, obsługę, sterowanie i zarządzanie kamerami i instalacjami dozorowymi w lokalizacjach zdalnych. Oferuje przyjazny dla użytkownika interfejs, służący do łatwego podglądu obrazu na żywo z wielu kamer, odtwarzania, wyszukiwania materiału dowodowego i eksportu. Najnowszą wersję aplikacji można pobrać stąd: Bosch Video Management System Bosch Video Management System jest unikalnym sieciowym systemem dozoru wizyjnego, który zapewnia zintegrowane zarządzanie obrazem cyfrowym, dźwiękiem oraz danymi przez Bosch Security Systems v1 M18-Q0674

14 14 pl Ogólne informacje o systemie DINION IP 7000 HD sieć IP. Oprogramowanie jest przeznaczone do współpracy z produktami bezpieczeństwa firmy Bosch jako składnik kompletnego systemu zarządzania dozorem wizyjnym v1 M18-Q0674 Bosch Security Systems

15 DINION IP 7000 HD Planowanie pl Planowanie Rozpakowanie Urządzenie należy rozpakowywać i obsługiwać z należytą ostrożnością. Jeśli jakikolwiek element zestawu wygląda na uszkodzony podczas transportu, należy niezwłocznie powiadomić o tym firmę spedycyjną. Sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku braku jakiegokolwiek elementu należy powiadomić pracownika działu handlowego lub działu obsługi klienta firmy Bosch Security Systems. Opakowanie fabryczne jest najlepszym zabezpieczeniem urządzenia na czas transportu i może być używane w przypadku odsyłania urządzenia do serwisu. 4.2 Spis treści W opakowaniu znajdują się następujące elementy: Kamera DINION IP 7000 Nasadka ochronna na przetwornik obrazu (montowana na kamerze) Złącze zasilania Złącze danych/alarmowe dapter mocowania obiektywu C/CS Etykiety identyfikacyjne Instrukcja szybkiej instalacji 4.3 Wymagania systemowe Komputer z systemem operacyjnym Windows XP/Vista/7, dostępem do sieci oraz przeglądarką internetową Microsoft Internet Explorer w wersji 9.0 lub nowszej (wersja 32- bitowa) -lub- Bosch Security Systems v1 M18-Q0674

16 16 pl Planowanie DINION IP 7000 HD Komputer z dostępem do sieci i oprogramowaniem do odbioru, takim jak Bosch Video Client i Bosch Video Management System v1 M18-Q0674 Bosch Security Systems

17 DINION IP 7000 HD Instalacja pl Instalacja Montowanie obiektywu Ta procedura jest wymagana tylko w przypadku modeli, w których obiektyw nie jest montowany fabrycznie. Uwaga! Obiektywy o masie przekraczającej 0,5 kg muszą być mocowane osobno. Styk Obiektyw z przysłoną sterowaną napięciem DC 1 Tłumienie - 2 Tłumienie + Bosch Security Systems v1 M18-Q0674

18 18 pl Instalacja DINION IP 7000 HD Styk Obiektyw z przysłoną sterowaną napięciem DC 3 Napęd + 4 Napęd - 1. Zdjąć nakładkę ochronną przetwornika z kamery (jeśli jest założona). 2. Nakręcić obiektyw na kamerę przy użyciu mocowania CS lub C (do założenia obiektywu z mocowaniem C użyć pierścienia adaptacyjnego). 3. Włożyć złącze obiektywu do kamery (rodzaj obiektywu zostanie wykryty automatycznie). Jeżeli na złączu obiektywu zostanie wykryte zwarcie, zostaje ono automatycznie odłączone, aby nie dopuścić do powstania wewnętrznych uszkodzeń. W takim przypadku wymontować złącze obiektywu i sprawdzić styki złącza v1 M18-Q0674 Bosch Security Systems

19 DINION IP 7000 HD Instalacja pl Montowanie kamery Uwaga! Nie narażać przetworników obrazu na bezpośrednie działanie światła słonecznego. Należy zapewnić swobodny przepływ powietrza wokół kamery. 1/4-20 UNC Kamera może być mocowana od góry lub od dołu (gwint 1/4" 20 UNC). Bosch Security Systems v1 M18-Q0674

20 20 pl Instalacja DINION IP 7000 HD 5.3 System zapisu lokalnego Uwaga! Do zapisów alarmowych powinno się używać wyłącznie lokalnej pamięci masowej na kartach SD. by ograniczyć do minimum ryzyko utraty danych cyfrowych, należy stosować kilka nadmiarowych systemów zapisu, jak również tworzyć kopie zapasowe całości danych cyfrowych. D T L R M E T H - P o E - + MENU CVBS 1. Odkręcić pokrywkę gniazda karty. 2. Wsunąć kartę pamięci do gniazda do momentu jej zablokowania. 3. Przykręcić pokrywkę w celu uszczelnienia gniazda karty v1 M18-Q0674 Bosch Security Systems

21 DINION IP 7000 HD Połączenie pl Połączenie Sieć (i zasilanie PoE) D T L R M E T H -P o E - + µsd 12VDC 24VC CVBS MENU Earth STP Cat 5e RJ45 Ethernet (PoE) 1. Podłączyć zacisk uziemienia kamery do uziemienia instalacji, aby zapewnić odpowiedni poziom bezpieczeństwa oraz zgodność z normami kompatybilności elektromagnetycznej i promieniowania o częstotliwości radiowej. 2. Podłączyć kamerę do sieci 10/100 Base-T: Stosować skrętkę ekranowaną kat. 5 ze złączami RJ45 (gniazdo sieciowe kamery jest kompatybilne z technologią uto MDIX). Zasilanie może być doprowadzone do kamery poprzez kabel Ethernet zgodny ze standardem Power-over- Ethernet. Diody LED przy złączu sieci Ethernet sygnalizują: zasilanie (świeci na czerwono), połączenie sieciowe (świeci na zielono) i przekazywanie danych w sieci (miga na zielono). Bosch Security Systems v1 M18-Q0674

22 22 pl Połączenie DINION IP 7000 HD! Przestroga! Urządzenie musi być podłączone do uziemienia. Uziemienie bezpieczeństwa (zasilanie) jest oznaczone symbolem. Uwaga! Należy używać tylko zatwierdzonych urządzeń PoE. Zasilanie przez sieć Ethernet oraz zasilanie 12 VDC lub 24 VC mogą być podłączone w tym samym czasie. Jeżeli do kamery jest dostarczane jednocześnie dodatkowe zasilanie (12 VDC lub 24 VC) oraz zasilanie PoE, urządzenie podłącza się do zasilania dodatkowego, a rozłącza zasilanie PoE v1 M18-Q0674 Bosch Security Systems

23 DINION IP 7000 HD Połączenie pl Zasilanie dodatkowe!! Przestroga! Instalacja powinna być wykonywana wyłącznie przez wykwalifikowanych pracowników serwisu, zgodnie z normą NEC (NEC 800 CEC Section 60) lub odnośnymi przepisami lokalnymi. Przestroga! Zasilacz niskonapięciowy musi być zgodny z normą EN/UL Zasilacz musi być urządzeniem SELV-LPS lub SELV, klasa 2 (zabezpieczone urządzenie niskonapięciowe zasilane ze źródła z ograniczeniem prądowym). D T L R M E T H - P o E - + µsd 12VDC 24VC CVBS MENU 5 mm Earth Podłączyć zatwierdzony zasilacz o znamionowym napięciu zasilania 24 VC 12 VDC w następujący sposób: 1. Usunąć izolację na długości 5 mm z kabla zasilającego (musi mieć żyły w postaci plecionki o przekroju WG lub z drutu pełnego o przekroju WG 16-26). Bosch Security Systems v1 M18-Q0674

24 24 pl Połączenie DINION IP 7000 HD 2. Podłączyć zacisk uziemienia kamery do uziemienia instalacji, aby zapewnić odpowiedni poziom bezpieczeństwa oraz zgodność z normami kompatybilności elektromagnetycznej i promieniowania o częstotliwości radiowej. 3. Poluzować śruby dostarczonego złącza 2-stykowego i włożyć odizolowane żyły, dokręcić śruby. 4. Włożyć 2-stykowe złącze do gniazda zasilania kamery v1 M18-Q0674 Bosch Security Systems

25 DINION IP 7000 HD Połączenie pl larm D T L R M CVBS E T H - P o E MENU µsd 5 mm (0.2 in) larm Styk Gniazdo alarmowe 1 Wejście alarmowe 1 2 Wejście alarmowe 2 3 Styk wyjścia alarmowego 1 4 Masa 5 Masa 6 Styk wyjścia alarmowego 2 Maksymalny przekrój żyły (plecionki lub drutu pełnego) to WG 22-28; usunąć izolację na długości 5 mm. Wyjście alarmowe Wyjście alarmowe służy do dołączenia urządzeń zewnętrznych np. oświetlenia lub sygnalizatorów akustycznych. Możliwości podłączeń do wyjścia alarmowego: Napięcie maks. 30 VC lub +40 VDC. Maksymalne obciążenie ciągłe 0,5, 10 V. Bosch Security Systems v1 M18-Q0674

26 26 pl Połączenie DINION IP 7000 HD Wejście alarmowe: Wejścia alarmowe służą do dołączenia zewnętrznych urządzeń alarmowych, takich jak kontaktrony drzwiowe lub czujki: Logika TTL, nominalnie +5 VDC; maks. +40 VDC, DC przy 50 kω z rezystorem podwyższającym do +3,3 VDC. Konfigurowalne jako aktywny poziom niski lub aktywny poziom wysoki. W roli urządzenia uruchamiającego można użyć beznapięciowych styków zwiernych lub przełącznika (zaleca się używanie bezodskokowego systemu styków). Uwaga: W przypadku korzystania z promiennika podczerwieni interfejs alarmowy zapewnia stabilną kontrolę przełączania kamery z trybu dziennego do nocnego v1 M18-Q0674 Bosch Security Systems

27 DINION IP 7000 HD Połączenie pl Dźwięk GND Line D T L R M E T H - P o E MENU µsd CVBS Input Output Urządzenia audio należy podłączać do złączy udio In i udio Out. Urządzenie ma funkcję komunikacji głosowej mono typu fullduplex, co pozwala na dwukierunkową komunikację między głośnikiem lub interkomem w punkcie docelowym. Wejściowy sygnał foniczny jest przesyłany synchronicznie z sygnałem wizyjnym. Wejście foniczne: poziom wejścia liniowego (nieodpowiedni dla bezpośredniego sygnału mikrofonowego); typowa impedancja 18 kω; maksymalne napięcie wejściowe 1 Vrms. Wyjście foniczne: poziom wyjścia liniowego (nieodpowiedni dla bezpośredniego sygnału głośnika); minimalna impedancja 1,5 kω; maksymalne napięcie wyjściowe 0,85 Vrms. Okablowanie: Należy używać ekranowanych kabli audio i przestrzegać maksymalnych długości kabli zalecanych dla poziomów fonicznego wejścia i wyjścia liniowego. Bosch Security Systems v1 M18-Q0674

28 28 pl Połączenie DINION IP 7000 HD 6.5 Monitor wizyjny D T L R M E T H - P o E - + µsd MENU CVBS NBN-MCSMB (optional) Użyć kompozytowego złącza wideo (CVBS) kamery, aby podłączyć monitor analogowy w celu skonfigurowania kamery. Tak podłączonego monitora można też używać jako stałego analogowego wyjściowego sygnału wizyjnego do wyświetlania obrazu lub nagrywania: by podłączyć monitor w celu konfiguracji, należy użyć opcjonalnego kabla o długości 3 m (NBN-MCSMB-30M) w celu bezpośredniego podłączenia do złącza CVBS monitora. by podłączyć jako stały analogowy sygnał wyjściowy, należy użyć opcjonalnego kabla o długości 0,3 m (NBN- MCSMB-03M) w celu podłączenia do kabla koncentrycznego wysokiej jakości v1 M18-Q0674 Bosch Security Systems

29 DINION IP 7000 HD Połączenie pl Dane D T L R M CVBS E T H - P o E MENU µsd 5 mm (0.2 in) Data Styk Gniazdo danych 1 Masa 2 RxD / Rx+ 3 Rx- 4 Masa 5 TxD / Tx- 6 Tx+ Złącze danych służy do podłączenia do zewnętrznego urządzenia w celu wysyłania danych sterujących z kamery do zewnętrznego urządzenia. To łącze danych obsługuje standardy RS485, RS422 i RS232. Uwaga: W celu zapewnienia ochrony przed przepięciami i wyładowaniami elektrostatycznymi kabel łączący kamerę z urządzeniem zewnętrznym nie może być dłuższy niż 3 metry. Bosch Security Systems v1 M18-Q0674

30 30 pl Konfiguracja DINION IP 7000 HD Konfiguracja Ustawianie pola widzenia Gdy kamera jest zamontowana i podłączona, należy ustawić jej pole widzenia i punkt ogniskowania. W tym celu: 1. Podłączyć monitor do złącza CVBS z tyłu kamery. 2. Uruchomić kreatora instalacji Kreator instalacji kamery D T L R M E T H - P o E - + µsd MENU CVBS Przycisk MENU na panelu tylnym służy do uzyskiwania dostępu do kreatora instalacji kamery. Kreator optymalizuje ogniskową i ostrość obrazu zarówno przy dobrym, jak i słabym oświetleniu (np. nocą). Jeżeli istnieje taka możliwość, wyboru opcji można dokonać poprzez krótkie lub dłuższe naciśnięcia przycisku MENU. Należy wybrać EXIT (wyjdź), aby zamknąć kreatora. Uwaga! Zmiana wariantu zastosowania zastępuje ustawienia kamery użytkownika ustawieniami domyślnymi Korzystanie z kreatora instalacji 1. Włączyć kamerę i odczekać chwilę przed otworzeniem kreatora instalacji v1 M18-Q0674 Bosch Security Systems

31 DINION IP 7000 HD Konfiguracja pl Krótko nacisnąć przycisk Menu, aby uruchomić kreatora i wyświetlić na monitorze następujący ekran: Lens type: DC Iris State: Ready Focus indicator: 8 CONTINUE < press short > 180 ROTTE < press long > Timeout: 300 Typ obiektywu zostaje rozpoznany i wyświetlony na ekranie. Przysłona jest maksymalnie otwarta. 3. by obrócić obraz o 180, nacisnąć i przytrzymać Menu do momentu obrócenia obrazu. 4. Krótko nacisnąć Menu, aby kontynuować. 5. Krótko nacisnąć Menu, aby wyśrodkować ogniskowanie. 6. Ręcznie wyregulować dźwignię ogniskowej obiektywu, aby uzyskać żądane pole widzenia. NBN-MCSMB (optional) Zoom (T < > W) Focus ( < > N) 7. Ręcznie wyregulować dźwignię ogniskowej obiektywu, aby uzyskać możliwie najostrzejszy obraz. 8. Krótko nacisnąć Menu, aby automatycznie wyregulować tylną płaszczyznę ogniskowania (UTO BCK FOCUS). Bosch Security Systems v1 M18-Q0674

32 32 pl Konfiguracja DINION IP 7000 HD Rozpocznie się proces automatycznej regulacji tylnej płaszczyzny ogniskowania za pomocą napędu obiektywu. Postęp przebiegu procesu jest wyświetlany na monitorze. 9. Jeżeli ostrość kamery nie jest ustawiona, nacisnąć i przytrzymać przez dłuższą chwilę przycisk Menu, aby ponownie uruchomić kreatora. 10. Jeżeli ostrość kamery jest ustawiona prawidłowo, krótko nacisnąć przycisk Menu, aby zamknąć kreatora. Ustawienie tylnej płaszczyzny ogniskowania zostaje zapisane. Przysłona zostaje ustawiona na wartość początkową v1 M18-Q0674 Bosch Security Systems

33 DINION IP 7000 HD Konfiguracja pl Przełączanie trybu True Day/Night Kamera jest wyposażona w filtr podczerwieni sterowany silnikiem. W warunkach słabego oświetlenia mechaniczny filtr podczerwieni jest wyłączany z toru optycznego. Sterowanie filtrem podczerwieni jest możliwe na dwa sposoby: przez wejście alarmowe lub automatycznie, w oparciu o obserwowane poziomy oświetlenia. Jeśli wybrany jest tryb automatycznego przełączania uto, kamera przełącza filtr automatycznie w zależności od obserwowanego poziomu oświetlenia. Poziom przełączania można dostosowywać. W przypadku ustawienia poziomu przełączania dzień-noc na wartość -15, określone warunki oświetleniowe linii granicznych sceny mogą spowodować nieustanne przełączanie kamery między trybem nocnym i dziennym. by tego uniknąć, należy ustawić poziom przełączania na inną wartość.) Uwaga: W przypadku korzystania z promiennika podczerwieni, interfejs alarmowy zapewnia stabilną kontrolę przełączania kamery z trybu dziennego do nocnego. Bosch Security Systems v1 M18-Q0674

34 34 pl Konfiguracja DINION IP 7000 HD 7.3 Konfiguracja kamery Kamera zapewnia standardowo optymalny obraz bez potrzeby dokonywania regulacji. Można jednak używać przeglądarki WWW i połączenia sieciowego, aby wejść do menu i zmienić ustawienia kamery, takie jak tryby użytkownika, hasła, ustawienia obrazu i ustawienia sieciowe. Opcje konfiguracji przy użyciu menu kamery są ograniczone do podstawowych ustawień, dokonywanych za pomocą kreatora Bosch Video Client Program Bosch Video Client jest bezpłatną aplikacją systemu Windows, pozwalającą na podgląd, obsługę, sterowanie i zarządzanie kamerami dozorowymi. Można go pobrać stąd: Program Configuration Manager, który stanowi część aplikacji klienta wideovideo Client, to przydatne narzędzie służące do lokalizowania adresów IP kamer w sieci użytkownika. Więcej informacji można znaleźć w instrukcji obsługi programu Video Client v1 M18-Q0674 Bosch Security Systems

35 DINION IP 7000 HD Konfiguracja pl Połączenie z przeglądarką internetową Komputer z przeglądarką Microsoft Internet Explorer odbiera obraz bieżący z kamery, steruje nią i odtwarza sekwencje zapisane na nośniku pamięci. Konfiguracja urządzenia odbywa się za pośrednictwem sieci przy użyciu przeglądarki internetowej Nawiązywanie połączenia by móc działać w sieci użytkownika, urządzenie musi mieć prawidłowy adres IP oraz odpowiednią maskę podsieci. Domyślnie opcja DHCP jest fabrycznie wstępnie ustawiona na wartość Wł. (włączona), w związku z czym serwer DHCP przypisuje adres IP. W przypadku braku serwera DHCP domyślny adres to Uruchomić przeglądarkę internetową. 2. Wprowadzić adres IP urządzenia w polu adresu URL. 3. Podczas pierwszej instalacji należy odpowiedzieć na wszelkie wyświetlane pytania zabezpieczające. Chroniona sieć Jeśli dostęp do sieci jest kontrolowany przez serwer RDIUS (uwierzytelnianie 802.1x), urządzenie należy skonfigurować przed jego dołączeniem do sieci komputerowej. W celu skonfigurowania urządzenia należy za pomocą kabla sieciowego połączyć je bezpośrednio z komputerem i skonfigurować dwa parametry Identyfikacja oraz Hasło. Dopiero po ich skonfigurowaniu możliwa będzie komunikacja z urządzeniem przez sieć komputerową. Bosch Security Systems v1 M18-Q0674

36 36 pl Nieprawidłowości w działaniu i ich usuwanie DINION IP 7000 HD Nieprawidłowości w działaniu i ich usuwanie Test działania Kamera oferuje wiele opcji konfiguracyjnych. Dlatego należy sprawdzić, czy po zainstalowaniu i skonfigurowaniu funkcjonuje prawidłowo. Jest to jedyny sposób upewnienia się, że w przypadku alarmu kamera będzie funkcjonować w żądany sposób. Test powinien obejmować następujące funkcje: Czy możliwe jest zdalne połączenie z kamerą? Czy kamera transmituje wszystkie wymagane dane? Czy kamera reaguje w żądany sposób na zdarzenia alarmowe? Czy w razie potrzeby istnieje możliwość sterowania urządzeniami peryferyjnymi? 8.2 Rozwiązywanie problemów Poniższa tabela ułatwia identyfikację przyczyn nieprawidłowości działania urządzenia oraz ich usuwanie, jeśli jest to możliwe. Nieprawidłowoś ć Obraz nie jest transmitowany do zdalnej lokalizacji. Możliwa przyczyna Uszkodzona kamera. Nieprawidłowe połączenia kablowe. Rozwiązanie Dołączyć do kamery monitor lokalny i sprawdzić poprawność działania kamery. Sprawdzić wszystkie kable, wtyki, styki, zaciski oraz połączenia v1 M18-Q0674 Bosch Security Systems

37 DINION IP 7000 HD Nieprawidłowości w działaniu i ich usuwanie pl 37 Nieprawidłowoś ć Połączenie nie zostało nawiązane, obraz nie jest transmitowany. Możliwa przyczyna Ustawiona nieprawidłowa właściwość strumienia nadajnika dla połączeń z dekoderem sprzętowym. Nieprawidłowa konfiguracja urządzenia. Nieprawidłowa instalacja. Nieprawidłowy adres IP. Błędy transmisji danych w sieci LN. Została osiągnięta maksymalna liczba połączeń. Rozwiązanie Wybrać opcję H.264 MP SD na stronie konfiguracji Strumienie nadajnika. Sprawdzić wszystkie parametry konfiguracji (przywrócić wszystkie ustawienia domyślne, jeśli jest to konieczne). Sprawdzić wszystkie kable, wtyki, styki, zaciski oraz połączenia. Sprawdzić adres IP (program terminalu). Sprawdzić parametry transmisji za pomocą polecenia ping. Poczekać na wolne połączenie i ponownie wywołać nadajnik. Bosch Security Systems v1 M18-Q0674

38 38 pl Nieprawidłowości w działaniu i ich usuwanie DINION IP 7000 HD Nieprawidłowoś ć Dźwięk nie jest transmitowany do stacji zdalnej. Urządzenie nie przesyła sygnału alarmowego. Możliwa przyczyna waria sprzętowa. Nieprawidłowe połączenia kablowe. Nieprawidłowa konfiguracja. Połączenie foniczne jest już używane przez inny odbiornik. Źródło sygnału alarmowego nie zostało wybrane. Nie wybrano reakcji na alarm. Rozwiązanie Sprawdzić, czy wszystkie dołączone urządzenia foniczne pracują prawidłowo. Sprawdzić wszystkie kable, wtyki, styki, zaciski oraz połączenia. Sprawdzić parametry dźwięku na stronach funkcji konfiguracji Dźwięk oraz PODGLĄD BIEŻĄCY (LIVE). Poczekać na wolne połączenie i ponownie wywołać nadajnik. Wybrać możliwe źródła sygnału alarmowego na stronie konfiguracji źródeł alarmu. Określić żądaną reakcję na alarm na stronie konfiguracji Połączenia alarmowe, w razie konieczności zmienić adres IP v1 M18-Q0674 Bosch Security Systems

39 DINION IP 7000 HD Nieprawidłowości w działaniu i ich usuwanie pl 39 Nieprawidłowoś ć Sterowanie kamerami lub innymi urządzeniami nie jest możliwe. Urządzenie nie działa po aktualizacji oprogramowania układowego. Możliwa przyczyna Połączenie kablowe pomiędzy interfejsem szeregowym i dołączonym urządzeniem nie jest prawidłowe. Parametry interfejsu nie odpowiadają parametrom interfejsu dołączonego urządzenia. waria zasilania w czasie przesyłania pliku oprogramowania układowego. Nieprawidłowy plik oprogramowania układowego. Rozwiązanie Sprawdzić wszystkie połączenia kablowe i upewnić się, czy wszystkie wtyki są prawidłowo zamocowane. Upewnić się, że ustawienia wszystkich współpracujących urządzeń są zgodne. Przekazać urządzenie do sprawdzenia przez dział obsługi klienta i w razie konieczności wymienić je. Wprowadzić w przeglądarce internetowej adres IP urządzenia wraz z / main.htm i powtórzyć proces przesyłania. Bosch Security Systems v1 M18-Q0674

40 40 pl Nieprawidłowości w działaniu i ich usuwanie DINION IP 7000 HD Nieprawidłowoś ć Zamiast formantów ctivex są wyświetlane symbole zastępcze z czerwonym krzyżykiem. Przeglądarka internetowa zawiera puste pola. Kontrolka LED kamery miga na czerwono. Możliwa przyczyna Na komputerze nie zainstalowano lub nie uaktywniono maszyny wirtualnej Java. W sieci jest aktywny serwer proxy. Przesyłanie oprogramowania układowego nie powiodło się. Rozwiązanie Zainstalować JVM. Utworzyć regułę w ustawieniach proxy komputera lokalnego, aby lokalne adresy IP były pomijane. Powtórzyć przesyłanie oprogramowania układowego v1 M18-Q0674 Bosch Security Systems

41 DINION IP 7000 HD Nieprawidłowości w działaniu i ich usuwanie pl Testowanie połączenia sieciowego Do sprawdzenia połączenia między dwoma adresami IP można użyć polecenia ping. Umożliwia to sprawdzenie, czy urządzenie jest aktywne w sieci. 1. Otworzyć wiersz poleceń DOS. 2. Wpisać ping wraz z adresem IP urządzenia. Jeśli urządzenie zostanie znalezione, wyświetla się odpowiedź w postaci Odpowiedź z... wraz z liczbą przesłanych bajtów oraz czasem transmisji w milisekundach. W przeciwnym razie urządzenie nie będzie dostępne za pomocą sieci. Może być to spowodowane tym, iż: Urządzenie nie jest prawidłowo dołączone do sieci. W takim wypadku należy sprawdzić połączenia kablowe. Urządzenie nie jest prawidłowo zintegrowane z siecią. Sprawdzić adres IP, maskę podsieci oraz adres bramy. 8.4 Biuro obsługi klienta Jeśli użytkownik nie może samodzielnie rozwiązać problemu, powinien skontaktować się ze sprzedawcą, integratorem systemu lub bezpośrednio z biurem obsługi klienta firmy Bosch Security Systems. Numery wersji oprogramowania układowego można znaleźć na stronie serwisowej. Prosimy zapisać te dane przed skontaktowaniem się z biurem obsługi klienta. 1. W pasku adresu przeglądarki, po adresie IP urządzenia, należy wpisać: /version, na przykład: /version 2. Zanotować informacje lub wydrukować stronę. Bosch Security Systems v1 M18-Q0674

42 42 pl Nieprawidłowości w działaniu i ich usuwanie DINION IP 7000 HD 8.5 Program terminalu Terminal danych Jeśli camera nie może być odnaleziona w sieci lub połączenie z siecią jest przerwane, możliwe jest dołączenie terminalu danych do kamery w celu ustawienia konfiguracji początkowej i dokonania ustawień istotnych parametrów. Terminal danych składa się z komputera z uruchomionym programem terminalu. Do wykonania połączenia jest potrzebny kabel szeregowy z 9- stykowym złączem D-Sub dołączanym do komputera. Jako programu terminalu można użyć składnika systemu operacyjnego Windows. 1. Przed rozpoczęciem pracy z programem terminalu odłączyć kamerę od sieci Ethernet. 2. Połączyć interfejs szeregowy kamery z dowolnym interfejsem szeregowym w komputerze. Konfiguracja terminalu by camera mogła się komunikować z programem terminalu, parametry transmisji muszą być zgodne. Program terminalu musi mieć ustawione następujące parametry: b/s 8 bitów danych Brak kontroli parzystości 1 bit stopu Brak protokołu Wejścia poleceń Po nawiązaniu połączenia użytkownik musi zalogować się do urządzenia camera, aby uzyskać dostęp do menu głównego. Dostęp do innych podmenu oraz funkcji jest możliwy za pomocą poleceń ekranowych. 1. Jeśli jest to konieczne, należy wyłączyć funkcję lokalnego echa, aby wprowadzane wartości nie były powtarzane na ekranie. 2. Polecenia należy wprowadzać pojedynczo v1 M18-Q0674 Bosch Security Systems

43 DINION IP 7000 HD Nieprawidłowości w działaniu i ich usuwanie pl Po wprowadzeniu wartości, na przykład adresu IP, sprawdzić jej poprawność przed naciśnięciem klawisza Enter w celu przesłania wartości do camera. Przypisywanie adresu IP by camera mogła pracować w sieci, należy przydzielić jej najpierw adres IP zgodny z konfiguracją sieci. Fabrycznie jest ustawiony następujący adres: Uruchomić program terminalu, na przykład HyperTerminal. 2. Wprowadzić nazwę użytkownika service. Program terminalu wyświetli menu główne. 3. Wprowadzić polecenie 1, aby otworzyć menu IP. 4. Ponownie wprowadzić 1. Program terminalu wyświetli aktualny adres IP oraz poprosi o wprowadzenie nowego adresu IP. 5. Wprowadzić nowy adres IP i nacisnąć klawisz Enter. Program terminalu wyświetli nowy adres IP. 6. Użyć wyświetlonych poleceń do skonfigurowania wymaganych dodatkowych ustawień. Uwaga: by uaktywnić nowy adres IP, nową maskę podsieci lub nowy adres IP bramy, należy ponownie uruchomić kamerę. Uruchom ponownie W celu ponownego uruchomienia kamery należy odłączyć na chwilę zasilanie (odłączyć zasilacz sieciowy i podłączyć go ponownie po kilku sekundach). Parametry dodatkowe Programu terminalu można także użyć do sprawdzenia innych parametrów podstawowych oraz, w razie konieczności, do ich modyfikacji. Służą do tego polecenia ekranowe w różnych podmenu. Bosch Security Systems v1 M18-Q0674

44 44 pl Konserwacja DINION IP 7000 HD Konserwacja Czyszczenie Do czyszczenia wystarczy zwykle sucha ściereczka, można również używać nawilżanych, niestrzępiących się chusteczek lub irchy. Nie należy używać środków czyszczących w płynie lub w aerozolu. 9.2 Naprawa Uwaga! Nie wolno otwierać obudowy urządzenia W urządzeniu nie ma części, które może naprawiać użytkownik. Wszystkie naprawy należy powierzać wykwalifikowanym specjalistom. 9.3 Resetuj by przywrócić ustawienia domyślne urządzenia, należy użyć przycisku Factory Reset. Wszystkie zmiany dokonane w ustawieniach są nadpisywane przez ustawienia domyślne. Resetowanie może być konieczne na przykład w przypadku, jeśli nieprawidłowe ustawienia powodują, że urządzenie nie pracuje poprawnie. D T L R M E T H - P o E - + µsd MENU CVBS v1 M18-Q0674 Bosch Security Systems

45 DINION IP 7000 HD Konserwacja pl 45 Bosch Security Systems v1 M18-Q0674

46 46 pl Wycofanie z eksploatacji DINION IP 7000 HD Wycofanie z eksploatacji Transfer Kamera może być przekazywana wyłącznie z niniejszą instrukcją instalacji i obsługi Utylizacja Utylizacja produkt firmy Bosch został zaprojektowany i wytworzony z materiałów o wysokiej jakości i elementów nadających się do recyklingu i ponownego wykorzystania. Symbol ten oznacza, że wyrzucanie urządzeń elektrycznych i elektronicznych wycofanych z eksploatacji wraz z odpadami pochodzącymi z gospodarstw domowych jest zabronione. Miejsca zbiórki zużytych urządzeń elektrycznych i elektronicznych są zwykle wyznaczone przez lokalne władze. Zgodnie z Dyrektywą Europejską 2002/96/WE, urządzenia takie powinny być utylizowane w odpowiednich zakładach przetwórczych v1 M18-Q0674 Bosch Security Systems

47 DINION IP 7000 HD Dane techniczne pl Dane techniczne Parametry techniczne (NBN-71022) Zasilanie Zasilacz Pobór prądu Pobór mocy 24 VC, 50/60 Hz 12 VDC Zasilanie za pośrednictwem sieci Ethernet: znamionowe napięcie 48 VDC 400 m 500 m IV (12 VDC) 350 m 450 m IV (24 VC) 150 m 175 m IV (PoE 48 VDC) 4,8 W 6 W IV (12 VDC) 8,4 W 10,8 W IV (24 VC) 7,2 W 8,4 W IV (PoE 48 VDC) PoE IEEE 802.3af (802.3at typ 1) Przetwornik obrazu Typ Rozdzielczość Przetwornik 1/2,7" CMOS 1952 x 1092 (2,03 MP) Parametry obrazu Czułość (3200 K, współczynnik odbicia 89%, F1.2, 30IRE) Kolor 0,22 lx Mono 0,05 lx Zakres dynamiki Szeroki zakres dynamiki 76 db (92 db z funkcją ie) Bosch Security Systems v1 M18-Q0674

48 48 pl Dane techniczne DINION IP 7000 HD Strumieniowe przesyłanie obrazu Kompresja obrazu Przesyłanie strumieniowe Całkowite opóźnienie sygnału IP Struktura GOP Interwał kodowania H.264 (MP); M-JPEG Wiele konfigurowanych strumieni w kodowaniu H.264 i M-JPEG, możliwość konfigurowania częstotliwości odświeżania i szerokości pasma. Obszary zainteresowania (ROI) Min. 120 ms, maks. 240 ms IP, IBP, IBBP 1 30 kl./s Rozdzielczości (poz. x pion.) 1080p HD 1920 x p HD 4:3 (przycięcie) 1280 x p HD 1280 x 720 Pionowo, 9:16 (przycięcie) D1 4:3 (przycięcie) 400 x x p SD Kodowanie: 704 x 480; Wyświetlanie: 854 x p SD 768 x p SD 512 x p SD Kodowanie: 352 x 240; Wyświetlanie: 432 x p SD 256 x v1 M18-Q0674 Bosch Security Systems

49 DINION IP 7000 HD Dane techniczne pl 49 Funkcje wizyjne Tryb dualny Balans bieli Migawka Kompensacja tła Poprawa kontrastu Ostrość Maskowanie stref prywatności naliza ruchu w strumieniu wizyjnym Tryb kolorowy, monochromatyczny, automatyczny TW (utomatyczne śledzenie balansu bieli) (2500 do K), TWHold (Wstrzymanie automatycznego śledzenia balansu bieli) i ręcznie utomatyczna migawka elektroniczna (ES) Stały (1/30 [1/25] 1/15 000) poziom Domyślne ustawienia migawki Wył., uto Wł./wył. Regulowany poziom zwiększenia ostrości Cztery odrębne obszary, w pełni programowalne Funkcja Motion+ lub IV Bosch Security Systems v1 M18-Q0674

50 50 pl Dane techniczne DINION IP 7000 HD 11.2 Parametry techniczne (NBN-71027) Zasilanie Zasilacz Pobór prądu Pobór mocy 24 VC, 50/60 Hz 12 VDC Zasilanie za pośrednictwem sieci Ethernet: znamionowe napięcie 48 VDC 500 m (12 VDC) 450 m (24 VC) 175 m (PoE 48 VDC) 6 W (12 VDC) 10,8 W (24 VC) 8,4 W (PoE 48 VDC) PoE IEEE 802.3af (802.3at typ 1) Przetwornik obrazu Typ CMOS 1/3" Rozdzielczość 2048 x 1536 (3 MP) Parametry obrazu Czułość (3200 K, współczynnik odbicia 89%, F1.2, 30IRE) Kolor 0,25 lx Mono 0,08 lx Zakres dynamiki 90 db, duży zakres dynamiki (HDR) 106 db HDR (z funkcją ie) v1 M18-Q0674 Bosch Security Systems

51 DINION IP 7000 HD Dane techniczne pl 51 Strumieniowe przesyłanie obrazu Kompresja obrazu Przesyłanie strumieniowe Całkowite opóźnienie sygnału IP Struktura GOP Interwał kodowania H.264 (MP); M-JPEG Wiele konfigurowanych strumieni w kodowaniu H.264 i M-JPEG, możliwość konfigurowania częstotliwości odświeżania i szerokości pasma. Obszary zainteresowania (ROI) Min. 120 ms, maks. 240 ms IP, IBP, IBBP 1 30 kl./s Rozdzielczości (poz. x pion.) 1080p HD 1920 x p HD 4:3 (przycięcie) 1280 x p HD 1280 x 720 Pionowo, 9:16 (przycięcie) D1 4:3 (przycięcie) 400 x x p SD Kodowanie: 704 x 480; Wyświetlanie: 854 x p SD 768 x p SD 512 x p SD Kodowanie: 352 x 240; Wyświetlanie: 432 x p SD 256 x 144 Bosch Security Systems v1 M18-Q0674

52 52 pl Dane techniczne DINION IP 7000 HD Funkcje wizyjne Tryb dualny Balans bieli Migawka Duży zakres dynamiki Kompensacja tła Poprawa kontrastu Redukcja szumów Ostrość Maskowanie stref prywatności naliza ruchu w strumieniu wizyjnym Tryb kolorowy, monochromatyczny, automatyczny TW (utomatyczne śledzenie balansu bieli) ( K), TWHold (Wstrzymanie automatycznego śledzenia balansu bieli) i ręcznie utomatyczna migawka elektroniczna (ES) Stały (1/30 [1/25] 1/15 000) poziom Domyślne ustawienia migawki Wł./wył. Wył./Wł./iE Wł./wył. Inteligentna dynamiczna redukcja szumów (idnr) z osobną regulacją czasową i przestrzenną Regulowany poziom zwiększenia ostrości Cztery odrębne obszary, w pełni programowalne Inteligentna analiza obrazu (IV) v1 M18-Q0674 Bosch Security Systems

53 DINION IP 7000 HD Dane techniczne pl Parametry techniczne (NBN-71013) Zasilanie Zasilacz Pobór prądu Pobór mocy 24 VC, 50/60 Hz 12 VDC Zasilanie za pośrednictwem sieci Ethernet: znamionowe napięcie 48 VDC 400 m 500 m IV (12 VDC) 350 m 450 m IV (24 VC) 150 m 175 m IV (PoE 48 VDC) 4,8 W 6 W IV (12 VDC) 8,4 W 10,8 W IV (24 VC) 7,2 W 8,4 W IV (PoE 48 VDC) PoE IEEE 802.3af (802.3at typ 1) Przetwornik obrazu Typ CMOS 1/3" Rozdzielczość 1312 x 1069 (1,4 Mpx) Parametry obrazu Czułość (3200 K, współczynnik odbicia 89%, czas otwarcia migawki 1/60 s, F1.2, 30IRE) Kolor 0,017 lx Mono 0,0057 lx Zakres dynamiki 84 db WDR 100 db WDR (z funkcją ie) Bosch Security Systems v1 M18-Q0674

54 54 pl Dane techniczne DINION IP 7000 HD Strumieniowe przesyłanie obrazu Kompresja obrazu Przesyłanie strumieniowe Całkowite opóźnienie sygnału IP Struktura GOP Interwał kodowania H.264 (MP); M-JPEG Wiele konfigurowanych strumieni w kodowaniu H.264 i M-JPEG, możliwość konfigurowania częstotliwości odświeżania i szerokości pasma. Obszary zainteresowania (ROI) Min. 120 ms, maks. 240 ms IP, IBP, IBBP 1 60 (50) kl./s Rozdzielczości (poz. x pion.) 720p HD 1280 x p 5:4 (przycięcie) Pionowo, 9:16 (przycięcie) D1 4:3 (przycięcie) 1280 x 1024 (maks. 30p, bez IV) 400 x x p SD Kodowanie: 704 x 480; Wyświetlanie: 854 x p SD 768 x p SD 512 x p SD Kodowanie: 352 x 240; Wyświetlanie: 432 x p SD 256 x v1 M18-Q0674 Bosch Security Systems

55 DINION IP 7000 HD Dane techniczne pl 55 Funkcje wizyjne Tryb dualny Balans bieli Migawka Kompensacja tła Poprawa kontrastu Redukcja szumów Ostrość Maskowanie stref prywatności naliza ruchu w strumieniu wizyjnym Tryb kolorowy, monochromatyczny, automatyczny TW (utomatyczne śledzenie balansu bieli) (2500 do K), TWHold (Wstrzymanie automatycznego śledzenia balansu bieli) i ręcznie utomatyczna migawka elektroniczna (ES) Stały (1/30 [1/25] 1/15 000) poziom Domyślne ustawienia migawki Wył./Wł./iE (BLC) Wł./wył. Inteligentna dynamiczna redukcja szumów (idnr) z osobną regulacją czasową i przestrzenną Regulowany poziom zwiększenia ostrości Cztery odrębne obszary, w pełni programowalne Inteligentna analiza obrazu (IV) Bosch Security Systems v1 M18-Q0674

56 56 pl Dane techniczne DINION IP 7000 HD 11.4 Dane techniczne wspólne dla wszystkich modeli Przesyłanie strumieniowe dźwięku Przesyłanie strumieniowe dźwięku Stosunek sygnał/ szum Kompresja dźwięku Tryb pełnodupleksowy/półdupleksowy > 50 db C-LC, G.711, L16 (podgląd obrazu bieżącego i zapis) Wejście/wyjście nalogowe wyjście wizyjne Format obrazu analogowego Dźwięk CVBS (PL/NTSC), 1 Vpp, SMB, 75 Ω (zabezpieczenie przeciwprzepięciowe) 4:3 letterbox, 4:3 przycięty lub tryb 16:9 1 monofoniczne wejście liniowe, 1 monofoniczne wyjście liniowe złącze Gniazdo stereo 3,5 mm Wejście liniowe sygnału Wyjście liniowe sygnału larm 12 kω (typowo), 1 Vrms (maks.) 1 Vrms przy 1,5 kω (typowo) 2 wejścia złącze Zacisk (nieizolowany styk zwierny) Napięcie aktywacji +5 VDC do +40 VDC (+3,3 VDC z rezystorem podwyższającym DC 22 kω) v1 M18-Q0674 Bosch Security Systems

57 DINION IP 7000 HD Dane techniczne pl 57 Wejście/wyjście Przekaźnik 1 wyjście złącze Zacisk Napięcie 30 VC lub +40 VDC Maksymalne obciążenie ciągłe 0,5, 10 V Port danych RS 232/422/485 System zapisu lokalnego Wewnętrzna pamięć RM Gniazdo karty pamięci Zapis Rejestracja 10 s przed wystąpieniem alarmu Obsługa kart SDHC do 32 GB/SDXC do 2 TB (do zapisu w formacie HD zalecana jest karta SD klasy 6 lub wyższej) Zapis ciągły, zapis pierścieniowy. Zapis alarmów/zdarzeń/programowany Sieć Protokoły Szyfrowanie IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/ RTCP, IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, Telnet, RP, DHCP, NTP (SNTP), SNMP (V1, MIB-II), 802.1x, DNS, DNSv6, DDNS (DynDNS.org, selfhost.de, noip.com), SMTP, iscsi, UPnP (SSDP), DiffServ (QoS), LLDP, SOP, Dropbox, CHP, digest authentication TLS 1.0, SSL, DES, 3DES, ES (opcjonalnie) Bosch Security Systems v1 M18-Q0674

58 58 pl Dane techniczne DINION IP 7000 HD Sieć Sieć Ethernet Połączenia 10/100 Base-T, z automatycznym wykrywaniem, komunikacja pół- lub pełnodupleksowa Profile S normy ONVIF, uto-mdix Oprogramowanie Konfiguracja urządzenia ktualizacja oprogramowania układowego Przeglądarka programowa Przez przeglądarkę internetową lub program Configuration Manager Programowana zdalnie Przeglądarka internetowa, oprogramowanie Bosch Video Client lub oprogramowanie innego producenta Parametry optyczne Mocowanie obiektywu Złącze obiektywu Rodzaje obiektywów Regulacja obiektywu Mocowanie CS (mocowanie typu C z pierścieniem adaptacyjnym) Standardowe 4-stykowe złącze przysłony sterowanej napięciem DC utomatyczne wykrywanie przysłona sterowana ręcznie lub napięciem DC z nadrzędnym sterowaniem przysłony Sterowanie napięciem DC: obciążenie ciągłe maks. 50 m Konfiguracja za pośrednictwem przeglądarki internetowej lub przycisków kamery v1 M18-Q0674 Bosch Security Systems

59 DINION IP 7000 HD Dane techniczne pl 59 Parametry mechaniczne Wymiary (szer. x wys. x gł.) Ciężar Kolor 78 x 66 x 140 mm bez obiektywu 690 g bez obiektywu RL 9007 Metallic Titanium Mocowanie kamery Dół (izolowane) i góra, gwint 1/4" 20 UNC Parametry środowiskowe Temperatura pracy C Temperatura pracy (IV) Temperatura przechowywania Wilgotność względna Wilgotność względna przechowywania C C 20 93%, względna maks. 98%, względna Bosch Security Systems v1 M18-Q0674

60

61

62 Bosch Security Systems B.V. Torenallee B Eindhoven The Netherlands Bosch Security Systems B.V., 2014
