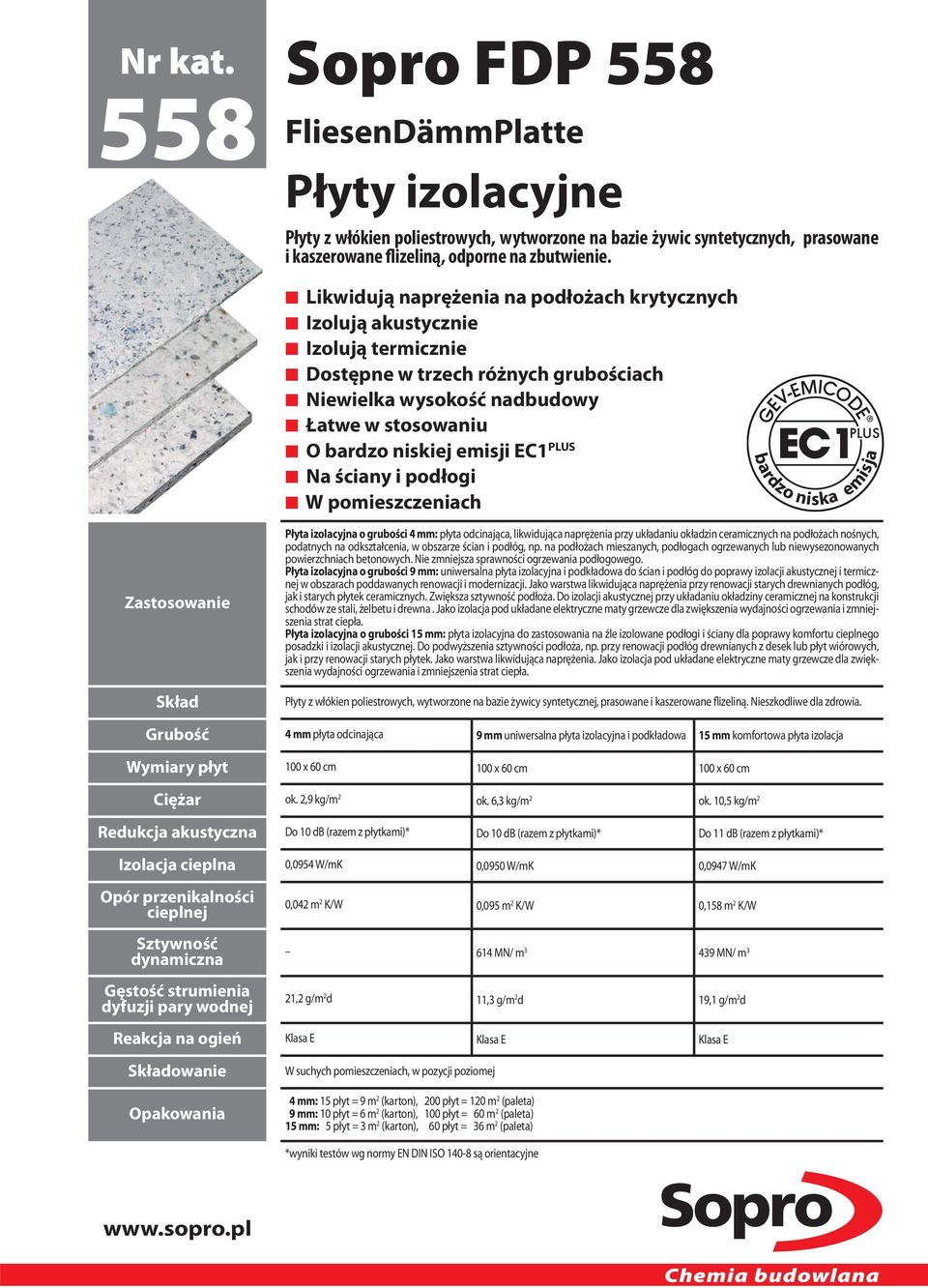

1 Nr kat. 558 Sopro FDP 558 FliesenDämmPlatte Płyty izolacyjne Płyty z włókien poliestrowych, wytworzone na bazie żywic syntetycznych, prasowane i kaszerowane flizeliną, odporne na zbutwienie. Likwidują naprężenia na podłożach krytycznych Izolują akustycznie Izolują termicznie Dostępne w trzech różnych grubościach Niewielka wysokość nadbudowy Łatwe w stosowaniu O bardzo niskiej emisji EC1 PLUS Na ściany i podłogi W pomieszczeniach bardzo niska emisja Zastosowanie Skład Płyta izolacyjna o grubości 4 mm: płyta odcinająca, likwidująca naprężenia przy układaniu okładzin ceramicznych na podłożach nośnych, podatnych na odkształcenia, w obszarze ścian i podłóg, np. na podłożach mieszanych, podłogach ogrzewanych lub niewysezonowanych powierzchniach betonowych. Nie zmniejsza sprawności ogrzewania podłogowego. Płyta izolacyjna o grubości 9 mm: uniwersalna płyta izolacyjna i podkładowa do ścian i podłóg do poprawy izolacji akustycznej i termicznej w obszarach poddawanych renowacji i modernizacji. Jako warstwa likwidująca naprężenia przy renowacji starych drewnianych podłóg, jak i starych płytek ceramicznych. Zwiększa sztywność podłoża. Do izolacji akustycznej przy układaniu okładziny ceramicznej na konstrukcji schodów ze stali, żelbetu i drewna. Jako izolacja pod układane elektryczne maty grzewcze dla zwiększenia wydajności ogrzewania i zmniejszenia strat ciepła. Płyta izolacyjna o grubości 15 mm: płyta izolacyjna do zastosowania na źle izolowane podłogi i ściany dla poprawy komfortu cieplnego posadzki i izolacji akustycznej. Do podwyższenia sztywności podłoża, np. przy renowacji podłóg drewnianych z desek lub płyt wiórowych, jak i przy renowacji starych płytek. Jako warstwa likwidująca naprężenia. Jako izolacja pod układane elektryczne maty grzewcze dla zwiększenia wydajności ogrzewania i zmniejszenia strat ciepła. Płyty z włókien poliestrowych, wytworzone na bazie żywicy syntetycznej, prasowane i kaszerowane flizeliną. Nieszkodliwe dla zdrowia. Grubość 4 mm płyta odcinająca 9 mm uniwersalna płyta izolacyjna i podkładowa 15 mm komfortowa płyta izolacja Wymiary płyt 100 x 60 cm 100 x 60 cm 100 x 60 cm Ciężar ok. 2,9 kg/m 2 ok. 6,3 kg/m 2 ok. 10,5 kg/m 2 Redukcja akustyczna Do 10 db (razem z płytkami)* Do 10 db (razem z płytkami)* Do 11 db (razem z płytkami)* Izolacja cieplna 0,0954 W/mK 0,0950 W/mK 0,0947 W/mK Opór przenikalności cieplnej Sztywność dynamiczna Gęstość strumienia dyfuzji pary wodnej 0,042 m 2 K/W 0,095 m 2 K/W 0,158 m 2 K/W 614 MN/ m MN/ m 3 21,2 g/m 2 d 11,3 g/m 2 d 19,1 g/m 2 d Reakcja na ogień Klasa E Klasa E Klasa E Składowanie Opakowania W suchych pomieszczeniach, w pozycji poziomej 4 mm: 15 płyt = 9 m 2 (karton), 200 płyt = 120 m 2 (paleta) 9 mm: 10 płyt = 6 m 2 (karton), 100 płyt = 60 m 2 (paleta) 15 mm: 5 płyt = 3 m 2 (karton), 60 płyt = 36 m 2 (paleta) *wyniki testów wg normy EN DIN ISO są orientacyjne Chemia budowlana

2 Sposób użycia płyt izolacyjnych Sopro FDP 558 o grubości 9 mm na podłodze z desek drewnianych 1 Podłoga z desek drewnianych, na której w ramach renowacji zostanie ułożona okładzina ceramiczna. 2 Sprężynujące deski wcześniej mocowane są do konstrukcji nośnej przy pomocy wkrętów do drewna. 3 Podłoże należy sprawdzić pod kątem nierówności. W przypadku ich wystąpienia podłogę wyrównać. 4 Aby samopoziomująca masa szpachlowa, zastosowana przy pracach wyrównawczych, nie wyciekła przez szczeliny podłogi, należy wypełnić je akrylem. 5 W miejscu styku ścian i podłogi zamontować taśmy izolacji brzegowej. 6 Na powierzchnię podłogi drewnianej nanieść preparat gruntujący do podłoży niechłonnych Sopro HPS

3 7 Nierówności zniwelować za pomocą szpachli samopoziomującej Sopro FAS Aby uzyskać równą powierzchnię podłoża, szpachlę Sopro FAS 551 rozprowadzić i odpowietrzyć przy pomocy walca z kolcami. 9 Po wyschnięciu masy szpachlowej na wyrównane podłoże nanieść elastyczną zaprawę klejową np. Sopro No Układanie płyt izolacyjnych Sopro FDP 558 na świeżej zaprawie klejowej. 11 Obróbka i cięcie płyt izolacyjnych Sopro FDP 558 jest możliwe np. przy użyciu wyrzynarki. 12 Płyty izolacyjne Sopro FDP 558 w prosty sposób układane są obok siebie. 3

4 13 Krawędzie płyt przylegają do siebie, układanie płyt następuje bezspoinowo. 14 Dla wyeliminowania mostków dźwiękowych, spowodowanych zaprawą klejową, łączenia płyt zakleja się taśmą klejącą. 15 Na płyty izolacyjne Sopro FDP 558 nałożyć, przy pomocy kielni zębatej, elastyczną zaprawę klejową np. Sopro No 1, do układania okładziny ceramicznej. 16 Układanie płytek ceramicznych w przygotowanej warstwie zaprawy. 17 Fugowanie powierzchni okładziny elastyczną zaprawą do spoinowania np. Sopro FL. 18 Świeżo ułożona i zafugowana okładzina ceramiczna na podłożu drewnianym. 4

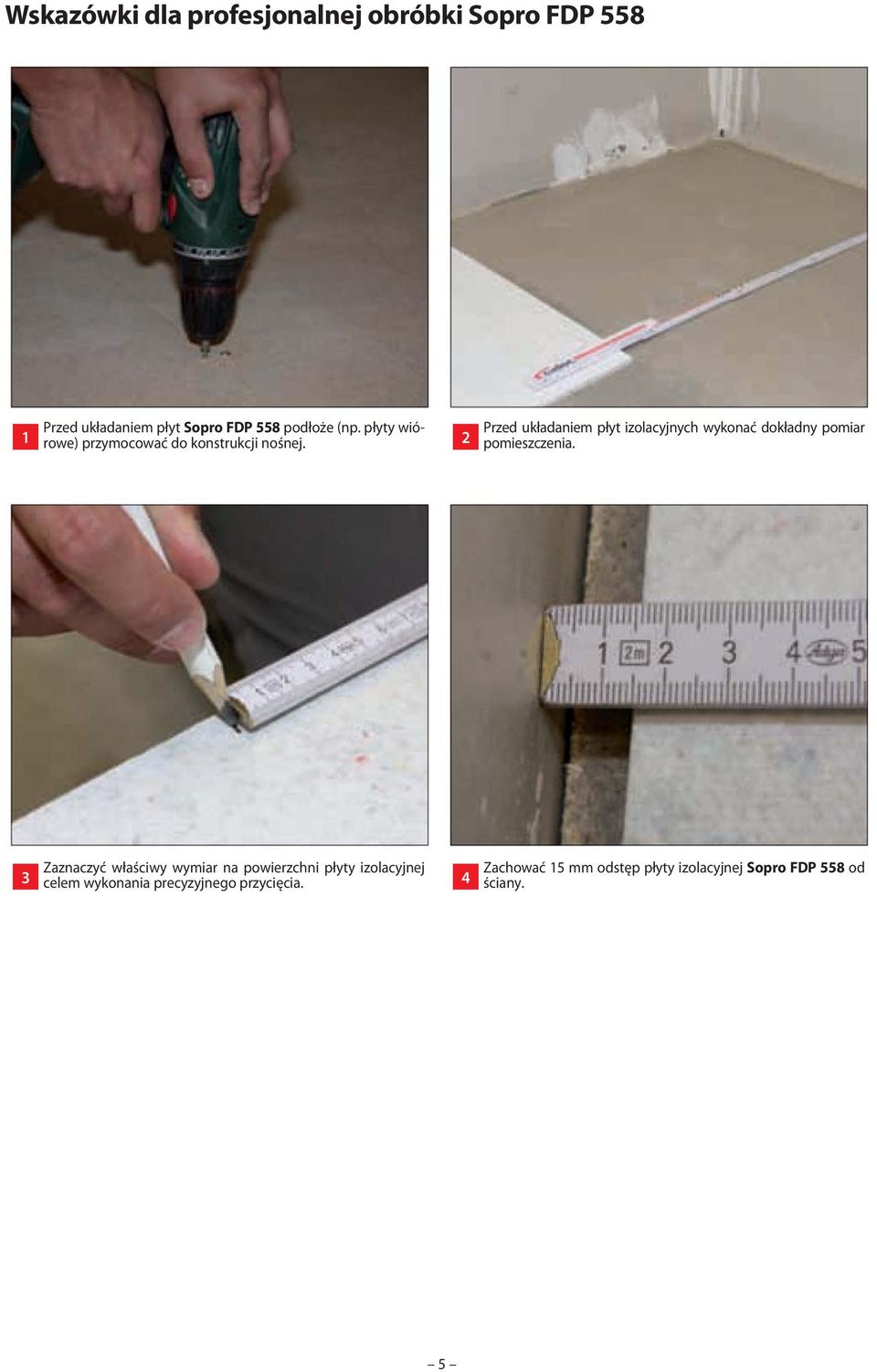

5 Wskazówki dla profesjonalnej obróbki Sopro FDP Przed układaniem płyt Sopro FDP 558 podłoże (np. płyty wiórowe) przymocować do konstrukcji nośnej. 2 Przed układaniem płyt izolacyjnych wykonać dokładny pomiar pomieszczenia. 3 Zaznaczyć właściwy wymiar na powierzchni płyty izolacyjnej celem wykonania precyzyjnego przycięcia. 4 Zachować 15 mm odstęp płyty izolacyjnej Sopro FDP 558 od ściany. 5

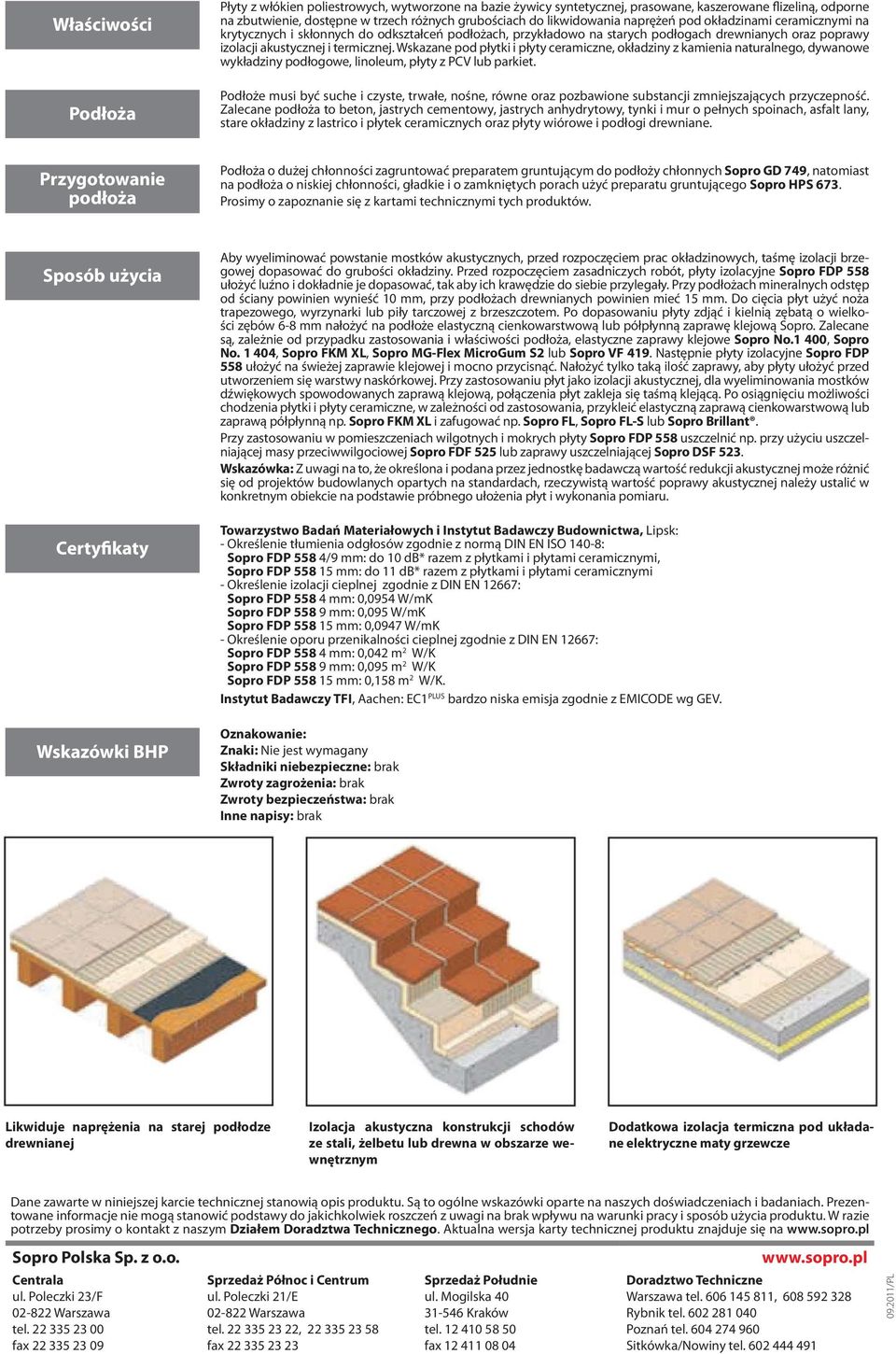

6 Właściwości Podłoża Płyty z włókien poliestrowych, wytworzone na bazie żywicy syntetycznej, prasowane, kaszerowane flizeliną, odporne na zbutwienie, dostępne w trzech różnych grubościach do likwidowania naprężeń pod okładzinami ceramicznymi na krytycznych i skłonnych do odkształceń podłożach, przykładowo na starych podłogach drewnianych oraz poprawy izolacji akustycznej i termicznej. Wskazane pod płytki i płyty ceramiczne, okładziny z kamienia naturalnego, dywanowe wykładziny podłogowe, linoleum, płyty z PCV lub parkiet. Podłoże musi być suche i czyste, trwałe, nośne, równe oraz pozbawione substancji zmniejszających przyczepność. Zalecane podłoża to beton, jastrych cementowy, jastrych anhydrytowy, tynki i mur o pełnych spoinach, asfalt lany, stare okładziny z lastrico i płytek ceramicznych oraz płyty wiórowe i podłogi drewniane. Przygotowanie podłoża Podłoża o dużej chłonności zagruntować preparatem gruntującym do podłoży chłonnych Sopro GD 749, natomiast na podłoża o niskiej chłonności, gładkie i o zamkniętych porach użyć preparatu gruntującego Sopro HPS 673. Prosimy o zapoznanie się z kartami technicznymi tych produktów. Sposób użycia Certyfikaty Wskazówki BHP Aby wyeliminować powstanie mostków akustycznych, przed rozpoczęciem prac okładzinowych, taśmę izolacji brzegowej dopasować do grubości okładziny. Przed rozpoczęciem zasadniczych robót, płyty izolacyjne Sopro FDP 558 ułożyć luźno i dokładnie je dopasować, tak aby ich krawędzie do siebie przylegały. Przy podłożach mineralnych odstęp od ściany powinien wynieść 10 mm, przy podłożach drewnianych powinien mieć 15 mm. Do cięcia płyt użyć noża trapezowego, wyrzynarki lub piły tarczowej z brzeszczotem. Po dopasowaniu płyty zdjąć i kielnią zębatą o wielkości zębów 6-8 mm nałożyć na podłoże elastyczną cienkowarstwową lub półpłynną zaprawę klejową Sopro. Zalecane są, zależnie od przypadku zastosowania i właściwości podłoża, elastyczne zaprawy klejowe Sopro No.1 400, Sopro No , Sopro FKM XL, Sopro MG-Flex MicroGum S2 lub Sopro VF 419. Następnie płyty izolacyjne Sopro FDP 558 ułożyć na świeżej zaprawie klejowej i mocno przycisnąć. Nałożyć tylko taką ilość zaprawy, aby płyty ułożyć przed utworzeniem się warstwy naskórkowej. Przy zastosowaniu płyt jako izolacji akustycznej, dla wyeliminowania mostków dźwiękowych spowodowanych zaprawą klejową, połączenia płyt zakleja się taśmą klejącą. Po osiągnięciu możliwości chodzenia płytki i płyty ceramiczne, w zależności od zastosowania, przykleić elastyczną zaprawą cienkowarstwową lub zaprawą półpłynną np. Sopro FKM XL i zafugować np. Sopro FL, Sopro FL-S lub Sopro Brillant. Przy zastosowaniu w pomieszczeniach wilgotnych i mokrych płyty Sopro FDP 558 uszczelnić np. przy użyciu uszczelniającej masy przeciwwilgociowej Sopro FDF 525 lub zaprawy uszczelniającej Sopro DSF 523. Wskazówka: Z uwagi na to, że określona i podana przez jednostkę badawczą wartość redukcji akustycznej może różnić się od projektów budowlanych opartych na standardach, rzeczywistą wartość poprawy akustycznej należy ustalić w konkretnym obiekcie na podstawie próbnego ułożenia płyt i wykonania pomiaru. Towarzystwo Badań Materiałowych i Instytut Badawczy Budownictwa, Lipsk: - Określenie tłumienia odgłosów zgodnie z normą DIN EN ISO 140-8: Sopro FDP 558 4/9 mm: do 10 db* razem z płytkami i płytami ceramicznymi, Sopro FDP mm: do 11 db* razem z płytkami i płytami ceramicznymi - Określenie izolacji cieplnej zgodnie z DIN EN 12667: Sopro FDP mm: 0,0954 W/mK Sopro FDP mm: 0,095 W/mK Sopro FDP mm: 0,0947 W/mK - Określenie oporu przenikalności cieplnej zgodnie z DIN EN 12667: Sopro FDP mm: 0,042 m 2 W/K Sopro FDP mm: 0,095 m 2 W/K Sopro FDP mm: 0,158 m 2 W/K. Instytut Badawczy TFI, Aachen: EC1 PLUS bardzo niska emisja zgodnie z EMICODE wg GEV. Oznakowanie: Znaki: Nie jest wymagany Składniki niebezpieczne: brak Zwroty zagrożenia: brak Zwroty bezpieczeństwa: brak Inne napisy: brak Likwiduje naprężenia na starej podłodze drewnianej Izolacja akustyczna konstrukcji schodów ze stali, żelbetu lub drewna w obszarze wewnętrznym Dodatkowa izolacja termiczna pod układane elektryczne maty grzewcze Dane zawarte w niniejszej karcie technicznej stanowią opis produktu. Są to ogólne wskazówki oparte na naszych doświadczeniach i badaniach. Prezentowane informacje nie mogą stanowić podstawy do jakichkolwiek roszczeń z uwagi na brak wpływu na warunki pracy i sposób użycia produktu. W razie potrzeby prosimy o kontakt z naszym Działem Doradztwa Technicznego. Aktualna wersja karty technicznej produktu znajduje się na Sopro Polska Sp. z o.o. Centrala ul. Poleczki 23/F Warszawa tel fax Sprzedaż Północ i Centrum ul. Poleczki 21/E Warszawa tel , fax Sprzedaż Południe ul. Mogilska Kraków tel fax Doradztwo Techniczne Warszawa tel , Rybnik tel Poznań tel Sitkówka/Nowiny tel /PL
