1 SALWATER Stefan Salamon Kraków, pl. Na Stawach 1 ================================================================ ZałoŜenia techniczne mechanicznego systemu kontroli dostępu z generalnym kluczem głównym w obiektach DS. 3 i DS. 4 Akademii Rolniczej im. Hugona Kołłątaja w Krakowie Kraków, maj 2007

2 Spis treści: 1. Podstawa opracowania. 2. Opis techniczny 2.1 Przedmiot i zakres opracowania 2.2 Wytyczne realizacyjne 2.3 Materiały - zestawienie 2.4 Rozwiązania szczegółowe i uwagi końcowe 3. Schematy dostępu kluczy grupowych w DS. nr 3 i DS. nr 4 1. Podstawa opracowania 1.1 W trakcie opracowywania załoŝeń techniczno organizacyjnych mechanicznego systemu kontroli z generalnym kluczem głównym (zwanego dalej systemem klucza )dokonano przeglądu i inwentaryzacji wszystkich zamknięć w obrębie Domów Studenckich nr 3 i 4 Akademii Rolniczej w Krakowie. 1.2 Z udziałem przedstawiciela Inwestora ustalone zostały zasady dostępu do pomieszczeń i zakresy kompetencji poszczególnych kategorii kluczy systemowych. 1.3 Uwzględnione zostały podobne rozwiązania techniczne funkcjonujące w domach studenckich w Krakowie. 2.Opis techniczny 2.1 Przedmiot i zakres opracowania. System klucza ma ujednolicić zamknięcia w obrębie obiektów i pozwolić uzyskać dostępność do pomieszczeń tylko przy uŝyciu jednego klucza, według zaprogramowania wynikającego z kompetencji uŝytkowników kluczy systemowych. Klucz generalny ma otworzyć / zamknąć wszystkie zamknięcia objęte systemem funkcja klucza awaryjnego umoŝliwiającego błyskawiczny dostęp do kaŝdego miejsca w obiekcie, objętego systemem.

1 W trakcie opracowywania załoŝeń techniczno organizacyjnych mechanicznego systemu kontroli z generalnym kluczem głównym (zwanego dalej systemem klucza )dokonano przeglądu i inwentaryzacji wszystkich

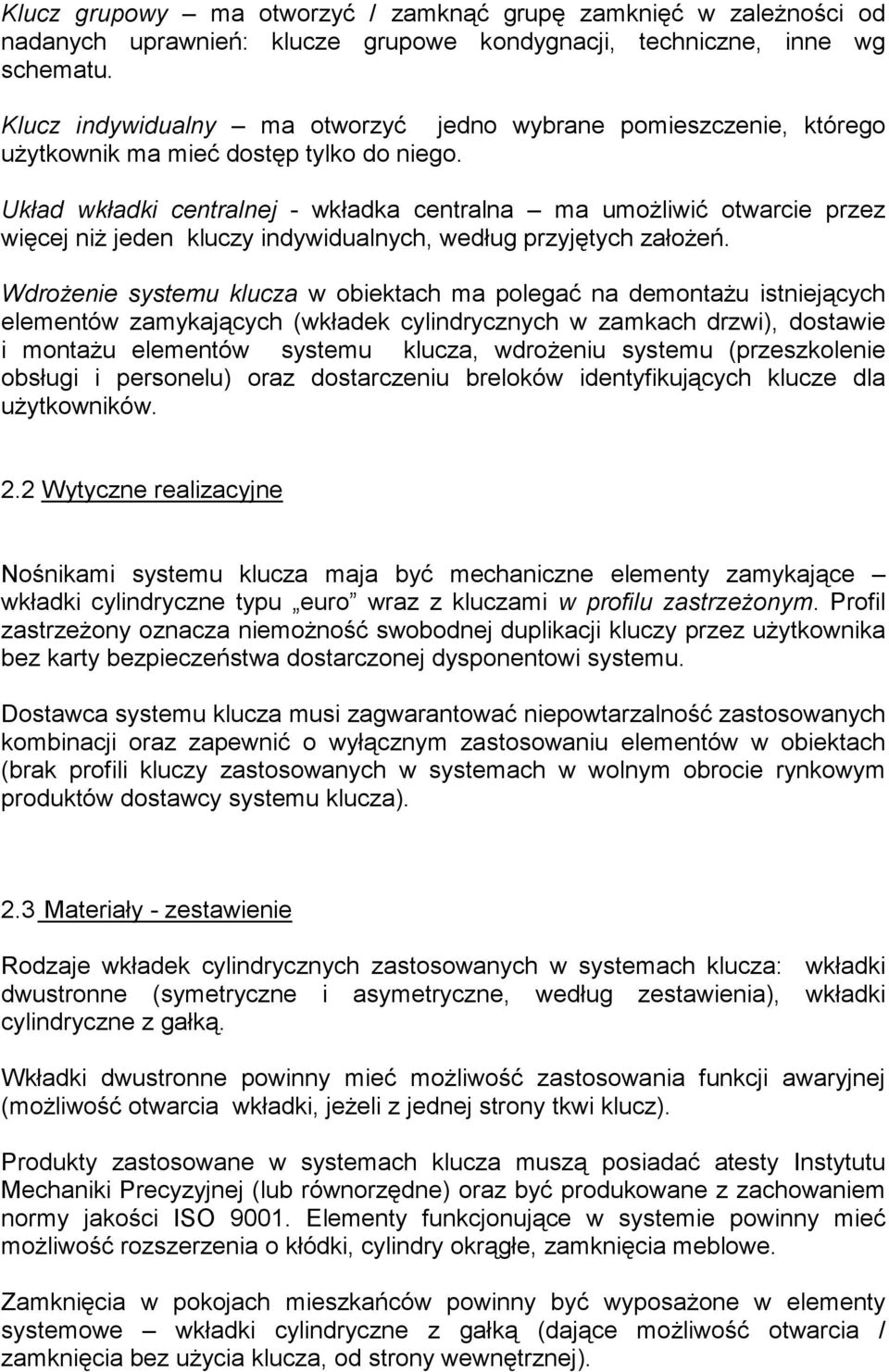

3 Klucz grupowy ma otworzyć / zamknąć grupę zamknięć w zaleŝności od nadanych uprawnień: klucze grupowe kondygnacji, techniczne, inne wg schematu. Klucz indywidualny ma otworzyć jedno wybrane pomieszczenie, którego uŝytkownik ma mieć dostęp tylko do niego. Układ wkładki centralnej - wkładka centralna ma umoŝliwić otwarcie przez więcej niŝ jeden kluczy indywidualnych, według przyjętych załoŝeń. WdroŜenie systemu klucza w obiektach ma polegać na demontaŝu istniejących elementów zamykających (wkładek cylindrycznych w zamkach drzwi), dostawie i montaŝu elementów systemu klucza, wdroŝeniu systemu (przeszkolenie obsługi i personelu) oraz dostarczeniu breloków identyfikujących klucze dla uŝytkowników. 2.2 Wytyczne realizacyjne Nośnikami systemu klucza maja być mechaniczne elementy zamykające wkładki cylindryczne typu euro wraz z kluczami w profilu zastrzeŝonym. Profil zastrzeŝony oznacza niemoŝność swobodnej duplikacji kluczy przez uŝytkownika bez karty bezpieczeństwa dostarczonej dysponentowi systemu. Dostawca systemu klucza musi zagwarantować niepowtarzalność zastosowanych kombinacji oraz zapewnić o wyłącznym zastosowaniu elementów w obiektach (brak profili kluczy zastosowanych w systemach w wolnym obrocie rynkowym produktów dostawcy systemu klucza). 2.3 Materiały - zestawienie Rodzaje wkładek cylindrycznych zastosowanych w systemach klucza: wkładki dwustronne (symetryczne i asymetryczne, według zestawienia), wkładki cylindryczne z gałką. Wkładki dwustronne powinny mieć moŝliwość zastosowania funkcji awaryjnej (moŝliwość otwarcia wkładki, jeŝeli z jednej strony tkwi klucz). Produkty zastosowane w systemach klucza muszą posiadać atesty Instytutu Mechaniki Precyzyjnej (lub równorzędne) oraz być produkowane z zachowaniem normy jakości ISO Elementy funkcjonujące w systemie powinny mieć moŝliwość rozszerzenia o kłódki, cylindry okrągłe, zamknięcia meblowe. Zamknięcia w pokojach mieszkańców powinny być wyposaŝone w elementy systemowe wkładki cylindryczne z gałką (dające moŝliwość otwarcia / zamknięcia bez uŝycia klucza, od strony wewnętrznej).

Układ wkładki centralnej - wkładka centralna ma umoŝliwić otwarcie przez więcej niŝ jeden kluczy indywidualnych, według przyjętych załoŝeń.

4 Zestawienie elementów systemów klucza: * DS. nr 3 Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne z gałką wymiar DS. nr 4 Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne dwustronne wymiar Wkładki cylindryczne z gałką wymiar *Z uwagi na trwające prace modernizacyjne w obiektach ilości wkładek w poszczególnych typoszeregach mogą ulec zmianie. Breloki do kluczy powinny być wykonane z trwałego materiału, odpornego na zniszczenie i wandalizm. Sugerowany jest polimetakrylan metylu (PMMA) z atestem PZH. Wzór breloka musi być przedłoŝony do wyboru i zatwierdzenia przez uŝytkownika systemu. Kolory breloków muszą być zróŝnicowane i dawać moŝliwość odrębnego kolorystycznie oznaczenia kluczy z kaŝdej kondygnacji w obiekcie. Oznaczenia umieszczone na brelokach, o zawartości podanej przez uŝytkownika, mają być umieszczone w sposób trwały i odporny na ścieranie. 2.3 Rozwiązania szczegółowe i uwagi końcowe W obiektach występują zespoły pokoi mieszkańców składające się ze wspólnego wejścia oraz dwóch pokoi, dostępnych z korytarza poprzez wejście wspólne. NaleŜy tutaj zastosować układ wkładki centralnej element systemowy umieszczony w drzwiach wejściowych do zespołu. Zarówno do pokoju oznaczonego A jak i do pomieszczenia oznaczonego B uŝytkownik powinien otrzymać dostęp tylko przy uŝyciu jednego klucza, umoŝliwiającego otwarcie / zamknięcie drzwi do zespołu W DS. nr 4 klucze od pomieszczeń ujętych w planie w pozycjach: , i mają równocześnie dawać dostęp do pomieszczenia oznaczonego na schemacie w pozycji 476.

Wkładki cylindryczne z gałką wymiar 3035 280 512 DS.

5 2.3.3 W schemacie dostępu kluczy grupowych X oznacza dostępność elementu systemowego wyszczególnionego w wierszu dla klucza oznaczonego w kolumnie W kolumnie Ilość wkładki podane są ilości elementów systemowych w danej pozycji W kolumnie Ilość klucze podane są ilości kluczy indywidualnych dla danej pozycji w wierszu, o ile występują. Brak ilości wyszczególnionej w tej kolumnie oznacza brak kluczy indywidualnych dla tej pozycji Z oznacza wkładkę w układzie centralnym (klucz otwiera daną wkładkę oraz zamknięcia w tej samej kolumnie, oznaczone I, na zasadzie otwierania elementu wspólnego oraz rozłączności otwierania pozostałych elementów w tej kolumnie Dostawca systemu klucza powinien przeprowadzić szkolenie personelu i obsługi związane z charakterystyką działania elementów systemowych oraz zasad duplikacji kluczy Klucze systemowe powinny być przekazane protokolarnie z dokładnym określeniem ilości kluczy przekazywanych do uŝytku wraz z dokumentem (kartą bezpieczeństwa) uprawniającym do otrzymywania duplikatów kluczy systemowych.

Brak ilości wyszczególnionej w tej kolumnie oznacza brak kluczy indywidualnych dla tej pozycji. 2.3.
