1 Podręcznik użytkownika kamery TruVision IP openstandard P/N A-PL REV 1.0 ISS 07OCT11

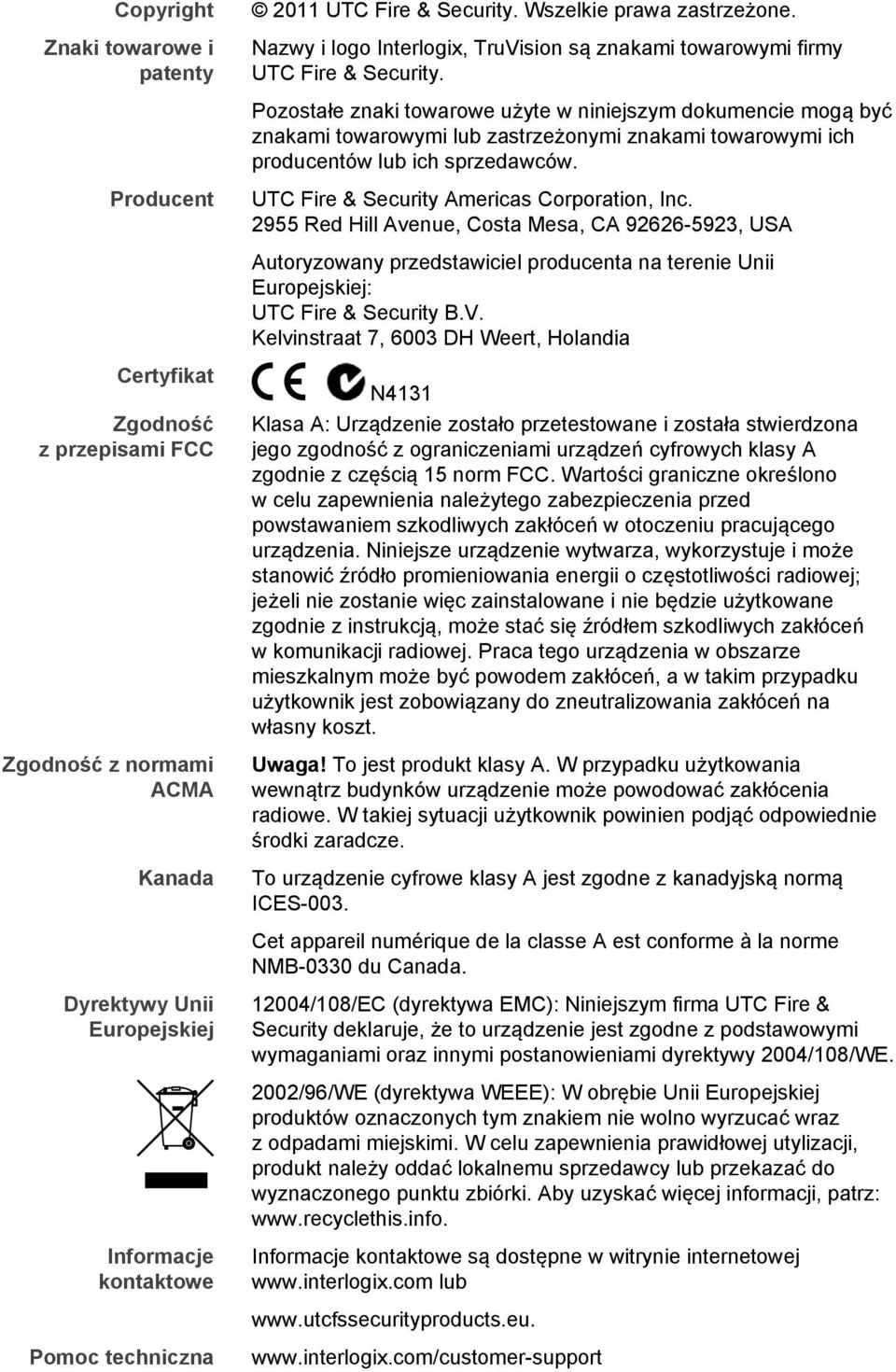

2 Copyright Znaki towarowe i patenty 2011 UTC Fire & Security. Wszelkie prawa zastrzeżone. Nazwy i logo Interlogix, TruVision są znakami towarowymi firmy UTC Fire & Security. Pozostałe znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. Producent UTC Fire & Security Americas Corporation, Inc Red Hill Avenue, Costa Mesa, CA , USA Autoryzowany przedstawiciel producenta na terenie Unii Europejskiej: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Holandia Certyfikat Zgodność z przepisami FCC Zgodność z normami ACMA Kanada N4131 Klasa A: Urządzenie zostało przetestowane i została stwierdzona jego zgodność z ograniczeniami urządzeń cyfrowych klasy A zgodnie z częścią 15 norm FCC. Wartości graniczne określono w celu zapewnienia należytego zabezpieczenia przed powstawaniem szkodliwych zakłóceń w otoczeniu pracującego urządzenia. Niniejsze urządzenie wytwarza, wykorzystuje i może stanowić źródło promieniowania energii o częstotliwości radiowej; jeżeli nie zostanie więc zainstalowane i nie będzie użytkowane zgodnie z instrukcją, może stać się źródłem szkodliwych zakłóceń w komunikacji radiowej. Praca tego urządzenia w obszarze mieszkalnym może być powodem zakłóceń, a w takim przypadku użytkownik jest zobowiązany do zneutralizowania zakłóceń na własny koszt. Uwaga! To jest produkt klasy A. W przypadku użytkowania wewnątrz budynków urządzenie może powodować zakłócenia radiowe. W takiej sytuacji użytkownik powinien podjąć odpowiednie środki zaradcze. To urządzenie cyfrowe klasy A jest zgodne z kanadyjską normą ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-0330 du Canada. Dyrektywy Unii Europejskiej 12004/108/EC (dyrektywa EMC): Niniejszym firma UTC Fire & Security deklaruje, że to urządzenie jest zgodne z podstawowymi wymaganiami oraz innymi postanowieniami dyrektywy 2004/108/WE. 2002/96/WE (dyrektywa WEEE): W obrębie Unii Europejskiej produktów oznaczonych tym znakiem nie wolno wyrzucać wraz z odpadami miejskimi. W celu zapewnienia prawidłowej utylizacji, produkt należy oddać lokalnemu sprzedawcy lub przekazać do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, patrz: Informacje kontaktowe Informacje kontaktowe są dostępne w witrynie internetowej lub Pomoc techniczna

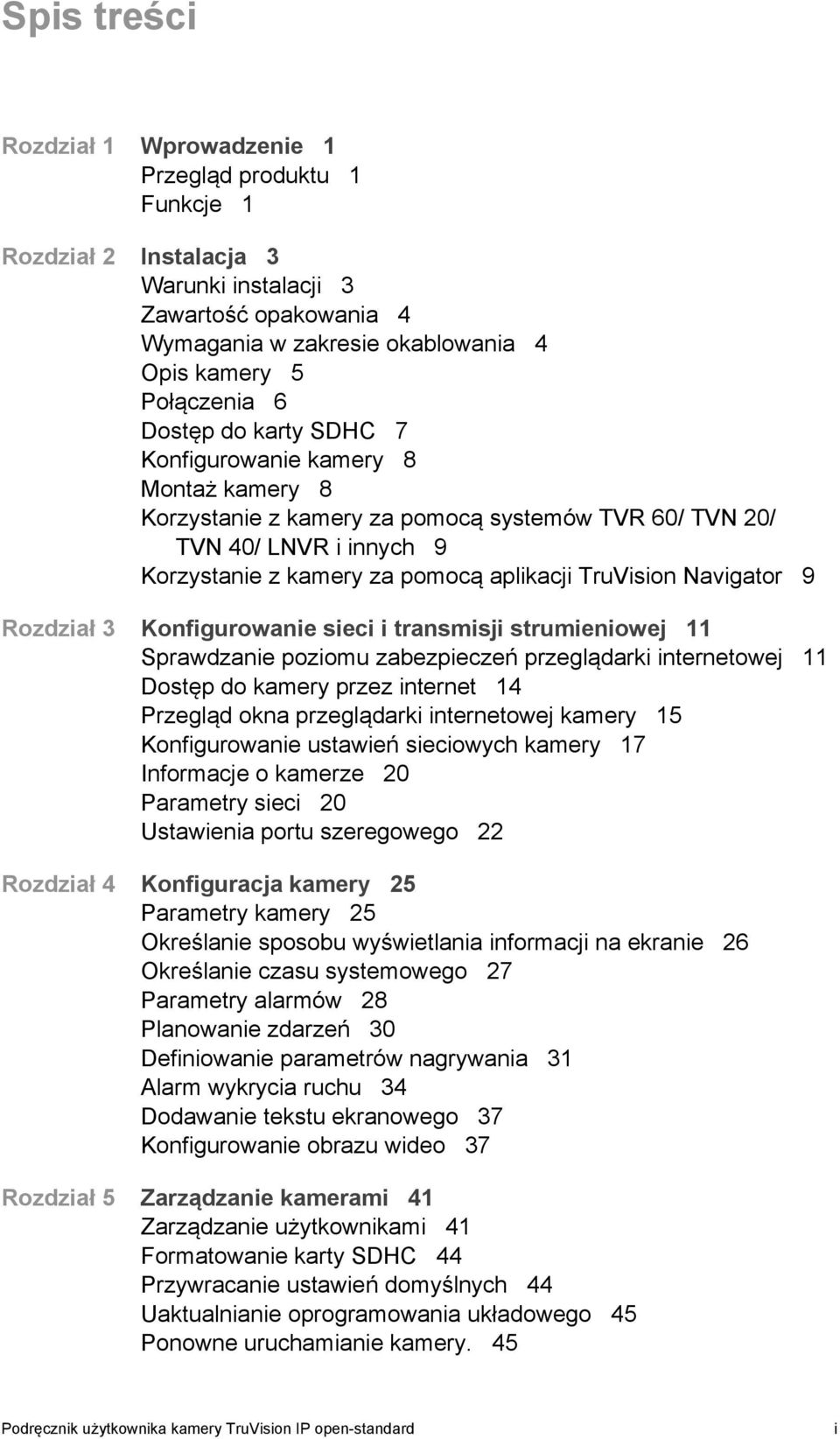

3 Spis treści Rozdział 1 Wprowadzenie 1 Przegląd produktu 1 Funkcje 1 Rozdział 2 Instalacja 3 Warunki instalacji 3 Zawartość opakowania 4 Wymagania w zakresie okablowania 4 Opis kamery 5 Połączenia 6 Dostęp do karty SDHC 7 Konfigurowanie kamery 8 Montaż kamery 8 Korzystanie z kamery za pomocą systemów TVR 60/ TVN 20/ TVN 40/ LNVR i innych 9 Korzystanie z kamery za pomocą aplikacji TruVision Navigator 9 Rozdział 3 Konfigurowanie sieci i transmisji strumieniowej 11 Sprawdzanie poziomu zabezpieczeń przeglądarki internetowej 11 Dostęp do kamery przez internet 14 Przegląd okna przeglądarki internetowej kamery 15 Konfigurowanie ustawień sieciowych kamery 17 Informacje o kamerze 20 Parametry sieci 20 Ustawienia portu szeregowego 22 Rozdział 4 Konfiguracja kamery 25 Parametry kamery 25 Określanie sposobu wyświetlania informacji na ekranie 26 Określanie czasu systemowego 27 Parametry alarmów 28 Planowanie zdarzeń 30 Definiowanie parametrów nagrywania 31 Alarm wykrycia ruchu 34 Dodawanie tekstu ekranowego 37 Konfigurowanie obrazu wideo 37 Rozdział 5 Zarządzanie kamerami 41 Zarządzanie użytkownikami 41 Formatowanie karty SDHC 44 Przywracanie ustawień domyślnych 44 Uaktualnianie oprogramowania układowego 45 Ponowne uruchamianie kamery. 45 Podręcznik użytkownika kamery TruVision IP open-standard i

4 Rozdział 6 Obsługa kamery 47 Logowanie i wylogowywanie 47 Tryb podglądu na żywo 47 Odtwarzanie nagranego wideo 48 Wyszukiwanie zdarzeń w dziennikach 51 Archiwizacja nagranych plików 53 Korzystanie z zapisanych wartości 54 Dodatek A Dane techniczne 55 Dodatek B Opis styków 57 Dodatek C Informacje kontaktowe oraz na temat gwarancji 59 Informacje dotyczące gwarancji 59 Kontakt z działem pomocy technicznej 59 Indeks 61 ii Podręcznik użytkownika kamery TruVision IP open-standard

5 Rozdział 1 Wprowadzenie Przegląd produktu Niniejszy podręcznik przeznaczony jest dla kamer Kamera TruVision IP openstandard: - TVC-N220-1-N(-P) (VGA) - TVC-N240-1-N(-P) (4CIF WDR) - TVC-M N(-P) (1,3 megapiksela) - TVC-M N(-P) (2,0 megapiksele) - TVC-M N(-P) (3,0 megapiksele) - TVC-M N(-P) (5,0 megapikseli) Funkcje W tej sekcji opisano funkcje kamery. Obsługa protokołów TCP/IP, HTTP, DNS, RTP/RTCP i PPPoE Programowanie i konfiguracja z poziomu interfejsu przeglądarki Podgląd na żywo przez sieć Wybór ustawienia migotania: 50/60 Hz Dźwięk jedno i dwukierunkowy Cyfrowa funkcja PTZ (obrót, pochylanie i powiększanie) Obsługa zdalnej aktualizacji i konserwacji Kompresja wideo H.264 z możliwością przesyłania strumienia dwukierunkowego Obsługa rozdzielczości full HD, HD, 4CIF, 2CIF, CIF i QCIF Podręcznik użytkownika kamery TruVision IP open-standard 1

6 Rozdział 1: Wprowadzenie Obsługa kart SDHC jako lokalnej pamięci masowej 2 Podręcznik użytkownika kamery TruVision IP open-standard

7 Rozdział 2 Instalacja Niniejszy rozdział zawiera informacje dotyczące instalacji kamer. Warunki instalacji Podczas instalowania produktu należy rozważyć następujące czynniki: Parametry elektryczne: Instalacja okablowania elektrycznego powinna zostać wykonana staranie. Powinna zostać wykonana przez wykwalifikowany personel. W celu zasilania kamery należy zawsze używać odpowiedniego przełącznika PoE bądź zasilacza 12 V (prąd stały) klasy 2 uznawanych przez UL lub posiadających certyfikat CE. Nie należy przeciążać przewodu zasilającego ani rozgałęźnika. Wentylacja: Należy upewnić się, że miejsce planowanej instalacji kamery jest dobrze wentylowane. Temperatura: Nie wolno używać kamery w warunkach innych, niż podane (dotyczy to danych znamionowych temperatury, wilgotność i zasilania). Temperatura działania kamery wynosi od -10 do +60 C. Wilgotność poniżej 90%. Wilgotność: Nie wolno narażać kamery na działanie wilgoci lub deszczu ani używać jej w wilgotnym obszarze. Jeśli kamera ulegnie zamoczeniu, należy natychmiast wyłączyć jej zasilanie i zlecić wykonanie czynności serwisowych wykwalifikowanemu personelowi. Wilgoć może uszkodzić kamerę, a także być przyczyną porażenia elektrycznego. Serwis: Nie należy próbować samodzielnie wykonywać czynności serwisowych. Wszelkie próby demontażu produktu lub jego obudowy powodują unieważnienie gwarancji i mogą skutkować poważnymi urazami. Wszelkie czynności serwisowe należy zlecić specjaliście. Czyszczenie: Ekranu monitora nie należy dotykać palcami. Jeśli czyszczenie jest konieczne, należy użyć czystej szmatki nasączonej niewielką ilością etanolu i delikatnie przetrzeć. Jeśli kamera nie będzie używana przez dłuższy czas, należy nałożyć pokrywę obiektywu, aby chronić czujniki przed brudem. Podręcznik użytkownika kamery TruVision IP open-standard 3

8 Rozdział 2: Instalacja Zawartość opakowania Należy sprawdzić, czy opakowanie i jego zawartość nie mają widocznych uszkodzeń. Jeżeli jakikolwiek podzespół został uszkodzony lub brakuje go w opakowaniu, nie wolno używać urządzenia, należy natychmiast skontaktować się z dostawcą. W przypadku zwrotu urządzenia należy je odesłać zapakowane w opakowanie oryginalne. Zawartość opakowania: Kamera Klucz sześciokątny Adapter mocowania typu C Skrócona instrukcja obsługi w kilku językach Płyta CD z instrukcją użytkownika w kilku językach UWAGA: Należy używać zasilaczy o bezpośrednim podłączeniu podanych na liście UL i posiadających certyfikat CE/oznaczonych jako klasa 2 lub LPS (ang. Limited Power Source źródło zasilania z własnym ograniczeniem) o wymaganej mocy znamionowej podanej na urządzeniu. Wymagania w zakresie okablowania Aby zapewnić poprawne funkcjonowanie tego urządzenia, należy przestrzegać wymogów dotyczących okablowania i zasilania kamer. Zalecane jest okablowanie kategorii 5 lub lepsze. Wszelkie okablowanie sieciowe należy instalować w zgodzie z odpowiednimi kodeksami i regulacjami prawnymi. Tabela 1 W polu niżej zamieszczono wymagania dotyczące okablowania podłączonego do kamery. Tabela 1: Wymagania w zakresie okablowania Rodzaj kabla Dane Wideo Złącze zasilania Wymagania Dla RS-485: Dwużyłowy, ekranowany kabel STP o grubości 0,64 mm Kabel koncentryczny RS omów ze złączami BNC Kabel 12 VDC 4 Podręcznik użytkownika kamery TruVision IP open-standard

9 Rozdział 2: Instalacja Opis kamery Rysunek 1: Wymiary kamery Rysunek 2: Widok z boku kamery 1. Otwory montażowe wspornika. Mogą zostać przeniesione na drugi bok kamery. 2. Kamera. 3. Adapter mocowania typu C (wyłącznie dla obiektywów z nasadą C). 4. Obiektyw (prezentowany obiektyw z automatyczną przesłoną. Ręczna przesłona nie posiada kabla). Nie stanowi części zestawu. 5. Kabel do obiektywu z automatyczną przesłoną Nie stanowi części zestawu. 6. Złącze do obiektywu z automatyczną przesłoną. Złącze obiektywu wideo z automatyczną przesłoną: A. zasilanie; B. normalnie zamknięty (bez połączenia); C. GND; D. wideo Złącze obiektywu sterowanego napięciem stałym z automatyczną przesłoną: A. cewka hamowania (-) B. cewka hamowania (+) C. cewka napędu (+) D. cewka napędu (-) Podręcznik użytkownika kamery TruVision IP open-standard 5

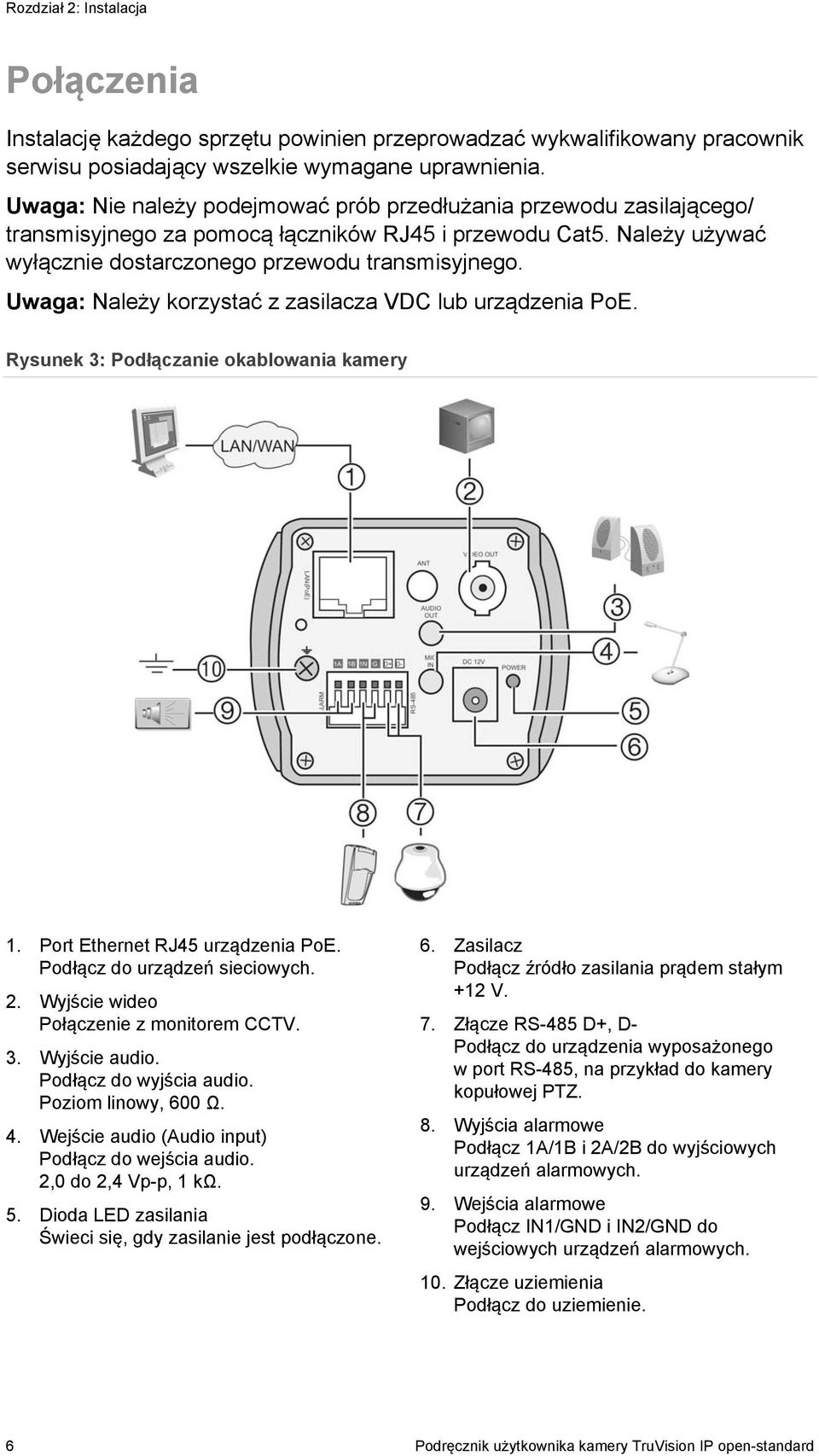

10 Rozdział 2: Instalacja Połączenia Instalację każdego sprzętu powinien przeprowadzać wykwalifikowany pracownik serwisu posiadający wszelkie wymagane uprawnienia. Uwaga: Nie należy podejmować prób przedłużania przewodu zasilającego/ transmisyjnego za pomocą łączników RJ45 i przewodu Cat5. Należy używać wyłącznie dostarczonego przewodu transmisyjnego. Uwaga: Należy korzystać z zasilacza VDC lub urządzenia PoE. Rysunek 3: Podłączanie okablowania kamery 1. Port Ethernet RJ45 urządzenia PoE. Podłącz do urządzeń sieciowych. 2. Wyjście wideo Połączenie z monitorem CCTV. 3. Wyjście audio. Podłącz do wyjścia audio. Poziom linowy, 600 Ω. 4. Wejście audio (Audio input) Podłącz do wejścia audio. 2,0 do 2,4 Vp-p, 1 kω. 5. Dioda LED zasilania Świeci się, gdy zasilanie jest podłączone. 6. Zasilacz Podłącz źródło zasilania prądem stałym +12 V. 7. Złącze RS-485 D+, D- Podłącz do urządzenia wyposażonego w port RS-485, na przykład do kamery kopułowej PTZ. 8. Wyjścia alarmowe Podłącz 1A/1B i 2A/2B do wyjściowych urządzeń alarmowych. 9. Wejścia alarmowe Podłącz IN1/GND i IN2/GND do wejściowych urządzeń alarmowych. 10. Złącze uziemienia Podłącz do uziemienie. 6 Podręcznik użytkownika kamery TruVision IP open-standard

11 Rozdział 2: Instalacja Uwaga: Wyjście alarmowe umożliwia włączanie i wyłączanie zewnętrznego urządzenia alarmowego. Do wyjścia alarmowego należy podłączyć zewnętrzny zasilacz 12 V (prąd stały)/30 ma. Patrz Rysunek 4 poniżej. Rysunek 4: Wyjście alarmu zewnętrznego Dostęp do karty SDHC Włóż kartę SDHC o pojemności 32 GB w celu korzystania z lokalnej pamięci masowej do zapisywania kopii zapasowej np. w przypadku awarii sieci (patrz Rysunek 5 poniżej). Karta nie została dostarczona z kamerą. Dostęp do nagrań wideo i plików dziennika zapisanych na karcie SDHC można uzyskać tylko z poziomu przeglądarki internetowej. Dostępu do karty nie można uzyskać za pomocą aplikacji TruVision Navigator ani urządzenia nagrywającego. Rysunek 5: Lokalizacja gniazd na karty SDHC w kamerach Gniazdo karty SDHC Podręcznik użytkownika kamery TruVision IP open-standard 7

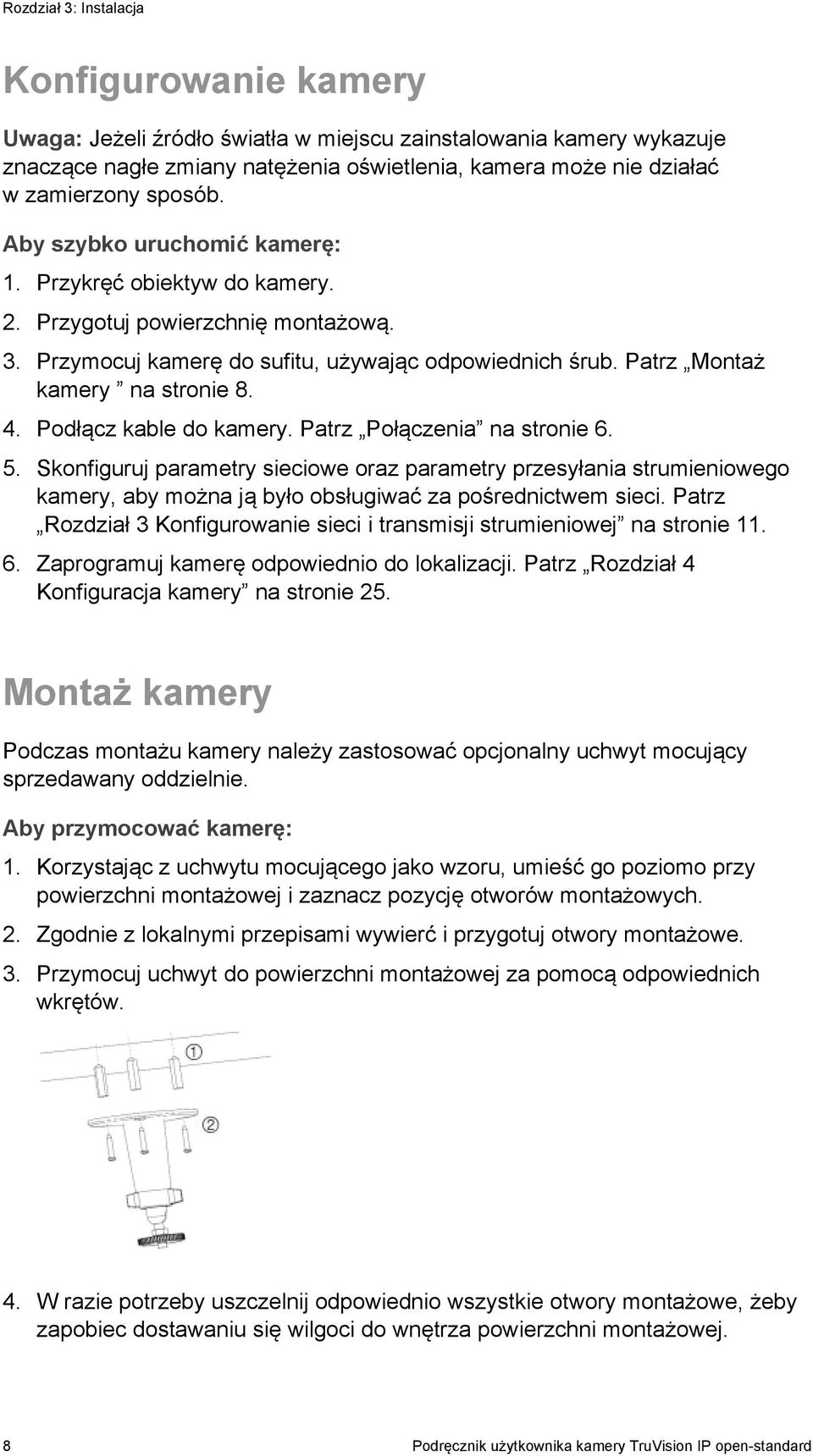

12 Rozdział 3: Instalacja Konfigurowanie kamery Uwaga: Jeżeli źródło światła w miejscu zainstalowania kamery wykazuje znaczące nagłe zmiany natężenia oświetlenia, kamera może nie działać w zamierzony sposób. Aby szybko uruchomić kamerę: 1. Przykręć obiektyw do kamery. 2. Przygotuj powierzchnię montażową. 3. Przymocuj kamerę do sufitu, używając odpowiednich śrub. Patrz Montaż kamery na stronie Podłącz kable do kamery. Patrz Połączenia na stronie Skonfiguruj parametry sieciowe oraz parametry przesyłania strumieniowego kamery, aby można ją było obsługiwać za pośrednictwem sieci. Patrz Rozdział 3 Konfigurowanie sieci i transmisji strumieniowej na stronie Zaprogramuj kamerę odpowiednio do lokalizacji. Patrz Rozdział 4 Konfiguracja kamery na stronie 25. Montaż kamery Podczas montażu kamery należy zastosować opcjonalny uchwyt mocujący sprzedawany oddzielnie. Aby przymocować kamerę: 1. Korzystając z uchwytu mocującego jako wzoru, umieść go poziomo przy powierzchni montażowej i zaznacz pozycję otworów montażowych. 2. Zgodnie z lokalnymi przepisami wywierć i przygotuj otwory montażowe. 3. Przymocuj uchwyt do powierzchni montażowej za pomocą odpowiednich wkrętów. 4. W razie potrzeby uszczelnij odpowiednio wszystkie otwory montażowe, żeby zapobiec dostawaniu się wilgoci do wnętrza powierzchni montażowej. 8 Podręcznik użytkownika kamery TruVision IP open-standard

13 Rozdział 3: Instalacja 5. Przykręć kamerę do uchwytu mocującego. Sprawdź, czy kamera jest mocno przymocowana do uchwytu. 6. Podłącz 75 omowy koncentryczny kabel wideo do kabla wideo oraz zasilacz 12 V (prąd stały) do kabla zasilania. 7. Jeśli to konieczne, dopasuj położenie oraz kąt ustawienia kamery. 8. Przymocuj obiektyw do kamery. Optymalną wydajność zapewnia obiektyw z automatyczną przesłoną. Korzystanie z kamery za pomocą systemów TVR 60/ TVN 20/ TVN 40/ LNVR i innych Informacje na temat podłączania i obsługi kamery za pomocą tych systemów można znaleźć w instrukcjach użytkownika stacji centralnych. Korzystanie z kamery za pomocą aplikacji TruVision Navigator Aby obsługa kamery za pomocą aplikacji TruVision Navigator była możliwa, należy ją podłączyć do systemu TVR 60/ TVN 20/ TVN 40. Informacje na temat sterowania kamerą za pomocą aplikacji TruVision Navigator można znaleźć w instrukcji użytkownika tej aplikacji. Podręcznik użytkownika kamery TruVision IP open-standard 9

14 Rozdział 3: Instalacja 10 Podręcznik użytkownika kamery TruVision IP open-standard

15 Rozdział 3 Konfigurowanie sieci i transmisji strumieniowej Ten rozdział omawia sposób konfigurowania ustawień sieciowych kamery. Kamery można konfigurować i sterować nimi z poziomu przeglądarki internetowej, na przykład programu Microsoft Internet Explorer (IE). Podane procedury dotyczą przeglądarki internetowej Microsoft Internet Explorer (IE). W przypadku innych przeglądarek kroki są podobne. Aby konfigurować kamery przez Internet, użytkownik musi mieć uprawnienia administratora na komputerze. Sprawdzanie poziomu zabezpieczeń przeglądarki internetowej W przypadku korzystania z interfejsu przeglądarki internetowej można zainstalować kontrolki ActiveX w celu utworzenia połączenia i oglądania obrazu wideo w programie Internet Explorer. Jednakże z powodu zwiększonego poziomu zabezpieczeń nie można pobierać danych, takich jak nagrania wideo i obrazy. Dlatego należy sprawdzić poziom zabezpieczeń na komputerze, aby można było sterować kamerami przez Internet i, w razie potrzeby, zmodyfikować ustawienia kontrolek ActiveX. Podręcznik użytkownika kamery TruVision IP open-standard 11

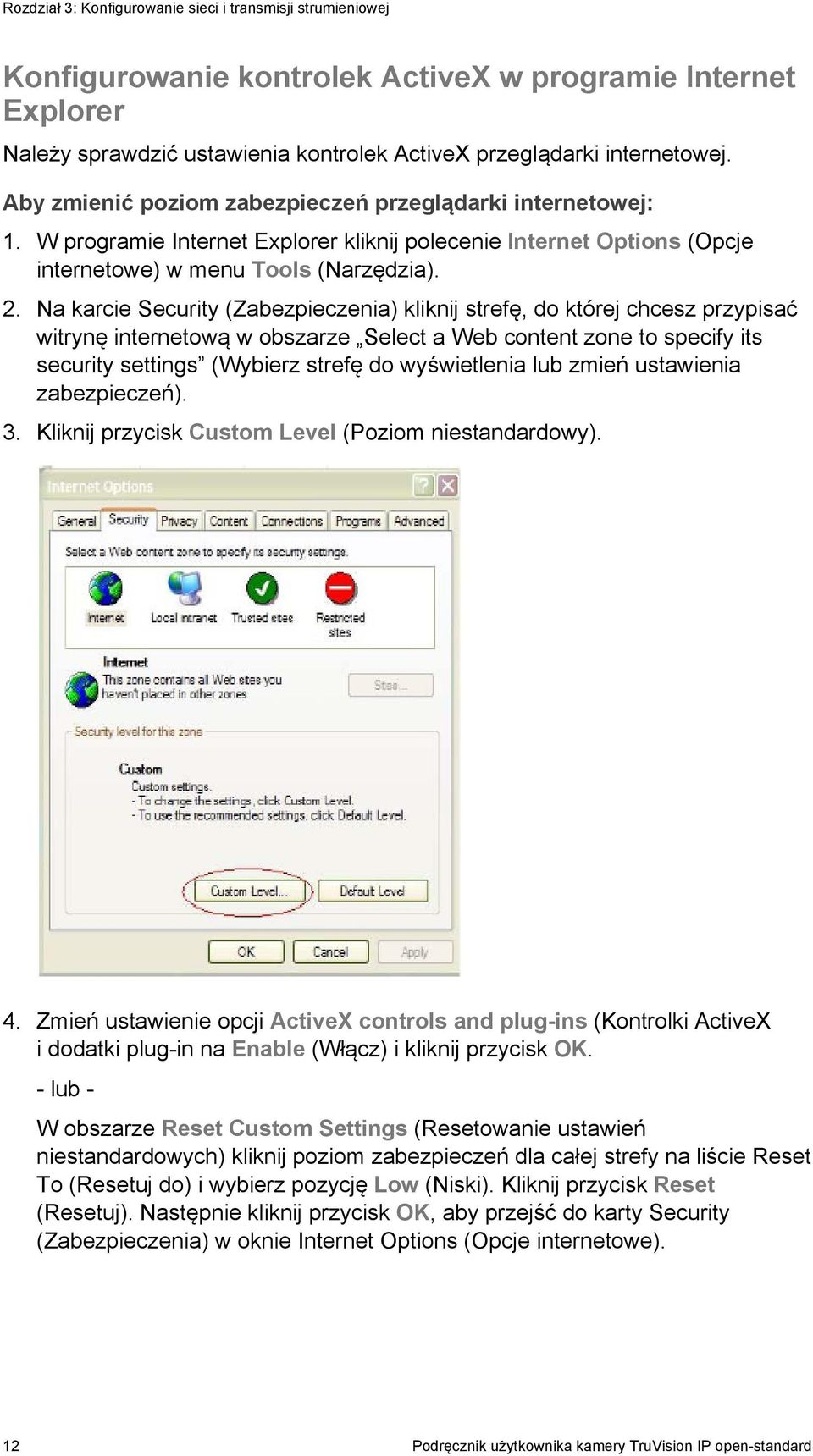

16 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Konfigurowanie kontrolek ActiveX w programie Internet Explorer Należy sprawdzić ustawienia kontrolek ActiveX przeglądarki internetowej. Aby zmienić poziom zabezpieczeń przeglądarki internetowej: 1. W programie Internet Explorer kliknij polecenie Internet Options (Opcje internetowe) w menu Tools (Narzędzia). 2. Na karcie Security (Zabezpieczenia) kliknij strefę, do której chcesz przypisać witrynę internetową w obszarze Select a Web content zone to specify its security settings (Wybierz strefę do wyświetlenia lub zmień ustawienia zabezpieczeń). 3. Kliknij przycisk Custom Level (Poziom niestandardowy). 4. Zmień ustawienie opcji ActiveX controls and plug-ins (Kontrolki ActiveX i dodatki plug-in na Enable (Włącz) i kliknij przycisk OK. - lub - W obszarze Reset Custom Settings (Resetowanie ustawień niestandardowych) kliknij poziom zabezpieczeń dla całej strefy na liście Reset To (Resetuj do) i wybierz pozycję Low (Niski). Kliknij przycisk Reset (Resetuj). Następnie kliknij przycisk OK, aby przejść do karty Security (Zabezpieczenia) w oknie Internet Options (Opcje internetowe). 12 Podręcznik użytkownika kamery TruVision IP open-standard

17 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej 5. Kliknij przycisk Apply (Zastosuj) na karcie Security (Zabezpieczenia) w oknie Internet Options (Opcje internetowe). Użytkownicy systemu Windows Vista i Windows 7 Program Internet Explorer w systemach Windows Vista i Windows 7 zawiera zwiększone środki bezpieczeństwa, pozwalające na uchronienie komputera przed instalacją złośliwego oprogramowania. Aby korzystać z pełnych funkcji interfejsu przeglądarki internetowej w systemach Windows Vista i Windows 7, należy wykonać następujące czynności: Uruchom na swojej stacji roboczej interfejs przeglądarki i aplikację odtwarzacza DVR z uprawnieniami administratora Dodaj adres IP kamery do listy zaufanych witryn w przeglądarce Aby dodać adres IP kamery do listy zaufanych witryn w przeglądarce: 1. Uruchom program Internet Explorer. 2. Kliknij menu Tools (Narzędzia), a następnie polecenie Internet Options (Opcje internetowe). 3. Kliknij kartę Security (Zabezpieczenia), a następnie kliknij ikonę Trusted sites (Zaufane witryny). 4. Kliknij przycisk Sites (Witryny). 5. Usuń zaznaczenie pola wyboru Require server verification ( for all sites in this zone (Żądaj weryfikacji serwera ( dla każdej witryny w tej strefie). Podręcznik użytkownika kamery TruVision IP open-standard 13

18 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej 6. Podaj adres IP w polu Add this website to the zone (Dodaj tę witrynę do strefy). 7. Kliknij przycisk Add (Dodaj), a następnie kliknij przycisk Close (Zamknij). 8. Kliknij przycisk OK w oknie dialogowym Internet Options (Opcje internetowe). 9. Podłącz kamerę i korzystaj z pełnych funkcji przeglądarki. Dostęp do kamery przez internet Dostęp do kamery i jej konfiguracji przez internet można uzyskać z poziomu przeglądarki internetowej. Zalecane jest, aby po ukończeniu konfigurowania zmienić hasło administratora. Ustawienia kamery powinni zmieniać tylko autoryzowani użytkownicy. Aby uzyskać więcej informacji, patrz Zarządzanie użytkownikami na stronie 41. Aby uzyskać dostęp do kamery online: 1. Wprowadź w przeglądarce internetowej adres IP kamery (domyślnie jest to ). Aby sprawdzić adres IP kamery, użyj narzędzia IP Finder dostępnego na dysku CD. Zostanie wyświetlone okno dialogowe Login (Logowanie). Uwaga: Sprawdź, czy kontrolki Active X są włączone. 2. Wprowadź nazwę użytkownika i hasło. Nazwa użytkownika: admin Hasło: 1234 Kliknij przycisk OK. Zostanie wyświetlone okno przeglądarki internetowej w trybie podglądu na żywo. Uwaga: Podgląd na żywo można zatrzymać i włączyć, klikając przycisk Włącz/zatrzymaj podgląd na żywo u dołu ekranu. 14 Podręcznik użytkownika kamery TruVision IP open-standard

19 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Przegląd okna przeglądarki internetowej kamery Okno przeglądarki internetowej kamery umożliwia wyświetlanie, nagrywanie i odtwarzanie obrazów wideo, a także zarządzanie kamerą na dowolnym komputerze z dostępem do Internetu. Łatwe w obsłudze elementy sterujące przeglądarki zapewniają szybki dostęp do wszystkich funkcji kamery. Patrz Rysunek 6 niżej. Z jednego okna przeglądarki internetowej można uzyskać dostęp tylko do jednej kamery. Jeżeli przez sieć podłączonych jest kilka kamer, należy dla każdej kamery otworzyć osobne okno. Uwaga: Zmiany wprowadzone w konfiguracji kamery dotyczą tylko tej kamery. Konfiguracja innych urządzeń, które także mogą być połączone z systemem, na przykład kamer lub urządzeń DVR, nie zostanie zmieniona. Rysunek 6: Interfejs przeglądarki internetowej Element Nazwa Opis 1. PTZ controls (Menu sterowania PTZ) 2. Live view (Podgląd na żywo) 3. Playback (Odtwarzanie) Zarezerwowane do użytku w przyszłości. Kliknij, aby wyświetlić obraz wideo na żywo. Kliknij, aby odtworzyć nagranie wideo. Podręcznik użytkownika kamery TruVision IP open-standard 15

20 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Element Nazwa Opis 4. Log (Dziennik) Kliknij, aby wyszukać zapisy zdarzeń w dzienniku. Dostępne są cztery główne typy informacji: All (Wszystkie), Alarm (Alarm), Notification (Powiadomienie) i Operation (Działanie) 5. Configuration (Konfiguracja) Uwaga: Z funkcji Playback (Odtwarzanie) i Log (Rejestr) można korzystać tylko wtedy, gdy do kamery włożona jest karta SDHC. Kliknij, aby wyświetlić ekran konfiguracji w celu skonfigurowania kamery. Patrz Rysunek 7 na stronie Przeglądarka Kliknij, aby wyświetlić obraz wideo na żywo lub go odtworzyć. Godzina, data i nazwa kamery nie są tu wyświetlane. 7. Bieżący użytkownik Wyświetla zalogowanego w danym momencie użytkownika. 8. Wyjście Kliknij, aby wylogować się z systemu. Można to zrobić w dowolnym momencie. 9. Pełny ekran Kliknij, aby wyświetlić widok na pełnym ekranie. W trybie pełnoekranowym górny pasek narzędzi jest niewidoczny. 10. (Włącz/zatrzymaj podgląd na żywo Kliknij, aby włączyć/zatrzymać podgląd na żywo. 11. Zrzut Kliknij, aby zrobić zrzut zapisu wideo. Zrzut zostanie zapisany w domyślnym folderze w formacie jpeg. Więcej informacji można znaleźć w rozdziale Local configuration (Konfiguracja lokalna) na stronie Rozpocznij/zatrzymaj nagrywanie 13. Ustawienia obrazu wideo Kliknij, aby nagrywać obraz wideo na żywo. Kliknij odpowiednią ikonę w oknie podręcznym, a następnie przesuń pasek, aby dostosować ustawienia obrazu wideo, takie jak jasność, kontrast, nasycenie, barwa i czas ekspozycji (czas ekspozycji jest równy prędkości migawki). Zmiany będą wyświetlane natychmiast i zostaną zastosowane również dla ustawień w menu Camera image settings (Ustawienia obrazu kamery) (patrz strona 37). Kliknij przycisk, aby przywrócić ustawienia domyślne. 14. e-ptz Kliknij, aby włączyć/wyłączyć e-ptz. Gdy ta opcja jest włączona, za pomocą pokrętła myszy można przybliżać i oddalać wyświetlany obraz. 15. Audio setting (Ustawienia dźwięku) Kliknij, aby włączyć/zatrzymać dźwięk dwukierunkowy. Uwaga: Aby wysyłanie dźwięku było możliwe, do komputera musi być podłączony mikrofon. 16 Podręcznik użytkownika kamery TruVision IP open-standard

21 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Element Nazwa Opis 16. Audio on/off (Włączenie/wyłączenie dźwięku) Kliknij, aby włączyć lub wyłączyć dźwięk. Konfigurowanie ustawień sieciowych kamery Po zainstalowaniu sterowników kamery należy skonfigurować jej ustawienia sieciowe za pomocą przeglądarki internetowej. Okno przeglądarki internetowej kamery umożliwia zdalne skonfigurowanie kamery z poziomu komputera. Kamera jest konfigurowana za pomocą menu wyświetlanych na ekranie (OSD). W oknie przeglądarki kamery kliknij przycisk Configuration (Konfiguracja) na pasku narzędzi, aby wyświetlić okno konfiguracji. Zostanie otwarty ekran konfiguracji lokalnej. Patrz Rysunek 7 na stronie 17. Kamera jest dostarczana z menu ekranowym (OSD) tylko w języku angielskim. Rysunek 7: Przykład konfiguracji ekranu (tu: konfiguracja lokalna) Panel konfiguracyjny Ekran menu Wyświetlany bieżący użytkownik Wyjście z systemu Zapisanie zmian W panelu konfiguracyjnym dostępne są dwa główne foldery: Konfiguracja lokalna Konfiguracja zdalna Podręcznik użytkownika kamery TruVision IP open-standard 17

22 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Local configuration (Konfiguracja lokalna) Za pomocą menu lokalnego można zarządzać typem sieci, trybem wyświetlania i ścieżkami lokalnej pamięci masowej. W panelu konfiguracyjnym kliknij opcję Local configuration (Konfiguracja lokalna), aby wyświetlić ekran ustawień lokalnych. Opis poszczególnych parametrów menu można znaleźć w sekcjach Rysunek 7 i Tabela 2. Tabela 2: Przegląd ekranu konfiguracji lokalnej Parametry Protocol Type (Typ protokołu) Stream type (Typ strumienia) Display mode (Tryb wyświetlania) Package file size (Rozmiar pliku pakietu) Transmission performance (Wydajność transmisji) Save record file as (Zapisz pliku nagrania jako) Save captured picture as (Zapisz zrzut obrazu jako) Save playback captured picture as (Zapisz zrzut obrazu z odtwarzania jako) Save download file as (Zapisz pobrany plik jako) Opis Umożliwia określenie używanego protokołu sieciowego. Dostępne opcje: TCP i UDP. Umożliwia określenie metody przesyłania strumieniowego. Dostępne opcje: main stream (strumień główny) i sub stream (strumień podrzędny). Opcją domyślną jest strumień główny. Umożliwia określenie stosunku szerokości do wysokości obrazu. Dostępne opcje: pełny ekran, 4:3, 16:9 lub regulowany. Umożliwia określenie maksymalnego rozmiaru pliku. Dostępne opcje: 128 MB, 256 MB i 512 MB. Umożliwia określenie szybkości transmisji. Dostępne opcje: tryb najkrótszego opóźnienia, ulepszony czas rzeczywisty, normalny czas rzeczywisty i płynność oraz dobra płynność. Umożliwia określenie katalogu przechowywania nagranych plików. Domyślny katalog to C:\Program Data\Web\RecordFiles. Umożliwia określenie katalogu przechowywania plików zrzutu obrazu. Domyślny katalog to C:\Program Data\Web\BMPCaptureFiles. Umożliwia określenie katalogu przechowywania plików odtwarzania. Domyślny katalog to C:\Program Data\Web\PlaybackFiles. Umożliwia określenie katalogu przechowywania pobranych plików. Domyślny katalog to C:\Program Data\Web\DownloadFiles. Konfiguracja zdalna W panelu konfiguracji zdalnej można zdalnie skonfigurować serwer, sieć, kamery, alarmy, użytkowników, transakcje i inne parametry, na przykład uaktualnienia oprogramowania układowego. Opis dostępnych folderów konfiguracji można znaleźć w sekcjach Rysunek 8 i Tabela Podręcznik użytkownika kamery TruVision IP open-standard

23 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Rysunek 8: Panel konfiguracji zdalnej (wybrane menu informacji podstawowych) Tabela 3: Przegląd panelu konfiguracji zdalnej Foldery konfiguracji Basic information (Informacje podstawowe) Channel parameters (Parametry kanału) Network parameters (Parametry sieci) Serial settings (Ustawienia portu szeregowego) Alarm parameters (Parametry alarmów) Deployment time (Czas wdrażania) User management (Zarządzanie użytkownikami) HDD management (Zarządzanie pamięcią masową) Opis Umożliwia określenie nazwy kamery i identyfikatora magistrali RS-485. Ten ekran zawiera również informacje o adresie MAC, typie urządzenia, SN urządzenia oraz bieżącej wersji oprogramowania układowego. Patrz Informacje o kamerze na stronie 20. Umożliwia określenie właściwości tekstu ekranowego z informacjami o kamerze, parametrów i harmonogramu nagrywania, parametrów wykrywania ruchu, odpowiedzi na alarm i tekstu wyświetlanego na obrazie. Patrz Rozdział 4 Konfiguracja kamery na stronie 25. Umożliwia określenie parametrów sieci wymaganych w celu uzyskania dostępu do kamery przez internet. Patrz Parametry sieci na stronie 20. Umożliwia określenie ustawień komunikacji portów RS-485 i RS-232. Patrz Ustawienia portu szeregowego na stronie 22. Umożliwia określenie sposobu obsługi alarmów przez kamerę, na przykład typu wejścia, powiadomienia o alarmach oraz harmonogramów i czasu trwania odpowiedzi. Patrz Parametry alarmów na stronie 28. Umożliwia określenie harmonogramów, dla których zdarzenia są rejestrowane. Patrz Planowanie zdarzeń na stronie 30. Umożliwia określenie użytkowników, którzy mogą uzyskać dostęp do kamery, ich haseł i uprawnień. Patrz Zarządzanie użytkownikami na stronie 41. Umożliwia określenie sposobu formatowania karty SDHC używanej w kamerze. Patrz Formatowanie karty SDHC na stronie 44. Podręcznik użytkownika kamery TruVision IP open-standard 19

24 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Foldery konfiguracji Remote upgrade (Uaktualnianie zdalne) Default (Domyślne) Reboot device (Ponownie uruchom urządzenie) Opis Umożliwia określenie sposobu uaktualniania oprogramowania układowego kamery. Patrz Uaktualnianie oprogramowania układowego na stronie 45. Przywracanie ustawień domyślnych. Patrz Przywracanie ustawień domyślnych na stronie 44. Powoduje ponowne uruchomienie kamery. Patrz Ponowne uruchamianie kamery. na stronie 45. Informacje o kamerze W menu Basic information (Informacje podstawowa) można określić nazwę kamery oraz identyfikator magistrali RS-485. Domyślna nazwa urządzenia to IP Camera, a identyfikator urządzenia to 88. Nazwa kamery może się składać maksymalnie z 12 znaków alfanumerycznych. Niektóre parametry są już uzupełnione i nie można ich zmienić ręcznie, np. wersja kamery, kodera, panelu i sprzętu. Parametry sieci Uzyskanie dostępu do kamery przez sieć wymaga zdefiniowania określonych ustawień sieci. Ustawienia sieci można zdefiniować w folderze Network Parameters (Parametry sieci). Aby uzyskać więcej informacji, patrz Rysunek 9 na stronie 21. Uwaga: Po zmianie parametru sieci kamera wyświetli monit o zapisanie ustawień i jej ponowne uruchomienie. 20 Podręcznik użytkownika kamery TruVision IP open-standard

25 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Rysunek 9: Ekran podfolderu sieci (do aktualizacji brak NFS) Tabela 4: Network parameters (Parametry sieci) Parametry Network (Sieć) PPPoE DDNS NFS (Poczta ) Opis NIC type (Typ NIC): Określa typ adaptera sieciowego. Ustawienie domyślne to 10M/100M Auto. Inne dostępne opcje: 10M half-dup (10 M półdupleks), 10M full-dup (10 M pełny dupleks), 100M half-dup (100 M półdupleks), 100M full-dup (100 M pełny dupleks) i 10M/100M auto (10 M/100 M automatycznie). Ustawienie domyślne to 10M/100M. IP address (Adres IP): Umożliwia określenie adresu IP kamery. Subnet mask (Maska podsieci): Określa maskę podsieci. Wartością domyślną jest Gateway (Brama): Określa adres IP bramy. Wartością domyślną jest DNS server (Serwer DNS): Umożliwia określenie serwera DNS dla używanej sieci. Wartością domyślną jest HTTP port (Port HTTP): Określa port używany przez przeglądarkę Internet Explorer (IE). Wartością domyślną jest 80. Ta opcja pozwala pobrać dynamiczny adres IP. Określa serwer DynDND lub IP. Zarezerwowane do użytku w przyszłości. Umożliwia określenie adresu , na który wysyłane są wiadomości w przypadku wystąpienia alarmu. Wysłanie załącznika z wiadomością nie jest możliwe. Podręcznik użytkownika kamery TruVision IP open-standard 21

26 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Aby zdefiniować ustawienia sieci: 1. W folderze Network Parameters (Parametry sieci) kliknij podfolder Network setting (Ustawienia sieci), aby otworzyć jego okno. Z listy rozwijanej NIC Type (Typ adaptera sieciowego) wybierz odpowiednią wartość. Wprowadź wartości adresu IP, maski podsieci, bramy, serwera DNS i portu HTTP. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. 2. Kliknij podfolder PPPoE setting (Ustawienia PPPoE), aby otworzyć jego okno, i zaznacz pole Enable PPPoE (Włącz PPPoE). Wprowadź nazwę użytkownika i hasło. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. 3. Kliknij podfolder DDNS setting (Ustawienia DDNS), aby otworzyć jego okno, i zaznacz pole Enable DDNS (Włącz DDNS). Jako protokół wprowadź serwer IP lub DynDNS. W przypadku wybrania opcji DynDNS wprowadź nazwę użytkownika i hasło zarejestrowane w witrynie internetowej DynDNS. Nazwa domeny odpowiada domenie witryny internetowej DynDNS. Kliknij przycisk Save (Zapisz), aby zapisać zmiany i powrócić do menu Network settings (Ustawienia sieci). 4. Kliknij podfolder setting (Ustawienia poczty ), aby otworzyć jego okno i móc wprowadzić serwer SMTP, port SMTP, nazwę użytkownika i hasło oraz adresy nadawcy i odbiorcy wiadomości. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. Ustawienia portu szeregowego Za pomocą folderu Serial setting (Ustawienia portu szeregowego) możesz zdefiniować ustawienia komunikacji portów RS-232 i RS-485. Jeżeli do tej kamery podłączona jest kamera PTZ, ustawienia portu RS-485 muszą być takie same, jak ustawienia używanego protokołu PTZ. 22 Podręcznik użytkownika kamery TruVision IP open-standard

27 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej Rysunek 10: Menu ustawień portu RS-485 Uwaga: Po zmianie parametru w którymś z tych menu kamera wyświetli monit o zapisanie ustawień i jej ponowne uruchomienie. Tabela 5: Ustawienia portów RS-232 i RS-485 Element Bits per second (Bity na sekundę) Opis Domyślna szybkość transmisji dla portu RS-232 to Domyślna szybkość transmisji dla portu RS-485 to Data bits (Bity danych) Wartością domyślną jest 8. Stop bits (Bity stopu) Wartością domyślną jest 1. Parity (Parzystość) Wartość domyślna to None (Brak). Podręcznik użytkownika kamery TruVision IP open-standard 23

28 Rozdział 3: Konfigurowanie sieci i transmisji strumieniowej 24 Podręcznik użytkownika kamery TruVision IP open-standard

29 Rozdział 4 Konfiguracja kamery Ten rozdział wyjaśnia, jak skonfigurować kamerę za pośrednictwem przeglądarki internetowej. Aby skonfigurować kamerę przez Internet, należy mieć uprawnienia administratora. Parametry kamery W tej sekcji opisano sposób konfigurowania ustawień kamery w oknie Channel Parameter (Parametry kanału). Dostępnych jest osiem podfolderów opisanych poniżej: Display settings (Ustawienia wyświetlania): Umożliwia określenie sposobu wyświetlania godziny i daty na ekranie. Domyślnie nazwa jest wyświetlana w prawym dolnym rogu okna, a data i godzina u góry. Więcej informacji o definiowaniu nazwy kamery można znaleźć w sekcji Określanie sposobu wyświetlania informacji na ekranie na stronie 26. Video settings (Ustawienia wideo): Umożliwia określenie sposobu nagrywania zdarzenia przez kamerę. Można zmienić tryb strumieniowania, typ strumienia, rozdzielczość, jakość obrazu, przepływność, szybkość zapisu i kompresję wideo. Aby uzyskać więcej informacji, zobacz Określanie czasu systemowego na stronie 27. Schedule record (Zaplanowane nagrywanie): Umożliwia zdefiniowanie harmonogramu nagrywania kamery. Patrz Definiowanie harmonogramu nagrywania na stronie 32. Motion detection (Wykrywanie ruchu): Umożliwia określenie obszaru na ekranie, który powoduje wyzwolenie odpowiedzi, i sposobu odpowiedzi. Patrz Alarm wykrycia ruchu na stronie 34. Text overlay (Wyświetlanie tekstu na obrazie): Umożliwia określenie do czterech wierszy tekstu wyświetlanego na ekranie. Można go umieścić w dowolnym miejscu. Patrz Dodawanie tekstu ekranowego na stronie 37. Podręcznik użytkownika kamery TruVision IP open-standard 25

30 Rozdział 4: Konfigurowanie kamery Camera image settings (Ustawienia kamery): Umożliwia określenie parametrów jakości obrazu, a także zachowania kamery, np. prędkości migawki, trybu przesłony, trybu dzień/nic, trybu IR, obrotu obrazu, trybu zasilania i balansu bieli. Time & date (Godzina i data): Umożliwia określenie synchronizacji godziny i daty z serwerem NTP. Wszystkie zmiany są stosowane tylko do aktualnie konfigurowanej kamery. Nie można skopiować parametrów do innej kamery. Uwaga: W przypadku zmiany parametrów harmonogramu kamera wyświetli monit o ponowne uruchomienie po zapisaniu zmian. Rysunek 11: Folder Channel parameters (Parametry kanału) (tu: menu ustawień wyświetlania) Określanie sposobu wyświetlania informacji na ekranie Oprócz nazwy kamera wyświetla na ekranie także systemową datę i godzinę. Można również zdefiniować sposób wyświetlania tekstu na ekranie. Aby określić pozycję daty/godziny na ekranie: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Display Settings (Ustawienia wyświetlania), aby otworzyć jego okno. 26 Podręcznik użytkownika kamery TruVision IP open-standard

31 Rozdział 4: Konfigurowanie kamery 2. Zaznacz pole wyboru Date&Time (Data i godzina), aby wyświetlić na ekranie datę/godzinę. 3. Zaznacz pole wyboru Week (Tydzień), aby wyświetlać na ekranie dzień tygodnia. 4. Wybierz format daty z listy Date format (Format daty). Dostępne są następujące formaty: RRRR-MM-DD MM-DD-YYYY (MM-DD-RRRR, ustawienie domyślne) DD-MM-RRRR 5. Wybierz format czasu z listy Time format (Format czasu). Dostępne są następujące formaty: 24-godzinny i 12-godzinny. 6. Wybierz tryb wyświetlania kamery z listy OSD Status (Stan menu ekranowego). Dostępne są następujące tryby wyświetlania: Transparent & Non-Flashing (Przezroczysty i niemigający). Obraz na ekranie jest widoczny przez tekst. Jest to ustawienie domyślne. Transparent & Flashing (Przezroczysty i migający). Obraz na ekranie jest widoczny przez tekst. Wyświetlany tekst miga. Non-Transparent & Unflickering (Nieprzezroczysty i niemigający). Obraz jest wyświetlany za tekstem. Non-Transparent & Flashing (Nieprzezroczysty i migający). Obraz jest wyświetlany za tekstem. Wyświetlany tekst miga. 7. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. Określanie czasu systemowego NTP (Network Time Protocol) to protokół służący do synchronizowania zegarów urządzeń sieciowych, takich jak kamer i komputerów z adresem IP. Podłączenie urządzeń sieciowych do dedykowanego serwera czasu NTP zapewnia ich synchronizację. Aby ustawić czas i datę systemową, należy wykonać następujące czynności: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Time & Date (Godzina i data), aby otworzyć jego okno. Podręcznik użytkownika kamery TruVision IP open-standard 27

32 Rozdział 4: Konfigurowanie kamery 2. Zaznacz jedną z opcji ustawień godziny i daty: Synchronizacja z serwerem NTP: Zaznacz odpowiednie pole i wprowadź adres serwera NTP. - lub - Ustaw ręcznie: Wprowadź bieżącą godzinę i datę. 3. Wybierz strefę czasową. 4. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. Parametry alarmów To menu umożliwia określenie obsługi zewnętrznych wyjść i wejść alarmowych. Rysunek 12: Ekran wejść alarmowych Aby skonfigurować wejście alarmu zewnętrznego: 1. W folderze Alarm Parameters (Parametry alarmów) kliknij podfolder Alarm Input (Wejście alarmowe), aby otworzyć jego okno. 2. Wybierz jeden z zewnętrznych wejść alarmowych z listy rozwijanej Alarm input (Wejście alarmowe), A1 lub A2. 28 Podręcznik użytkownika kamery TruVision IP open-standard

33 Rozdział 4: Konfigurowanie kamery 3. Wybierz typ wejścia w polu Relay status (Stan przekaźnika). Typ wejścia alarmowego odnosi się do typu czujnika. Dostępne są opcje Normal Open (NO) (Normalnie otwarta) oraz Normal close (NC) (Normalnie zamknięta). Opcja domyślna to NO. Uwaga: Aby kamera nagrywała alarm, należy włączyć harmonogram nagrywania i typ alarmu. Aby uzyskać więcej informacji, patrz Definiowanie harmonogramu nagrywania na stronie Wybierz sposób powiadamiania o alarmie zewnętrznym. Wybierz co najmniej jeden z poniższych sposobów reakcji: link (Łącze poczty ) Trigger alarm output (Uruchom wyjście alarmowe) Trigger recording (Włącz nagrywanie) Powoduje wysłanie na podany adres wiadomości w przypadku alarmu wykrycia ruchu. Do wiadomości nie można dołączyć załącznika. Aby uzyskać więcej informacji na temat konfigurowania łącza poczty , patrz Parametry sieci na stronie 20. Umożliwia uruchomienie wyjścia alarmowego kamery. Można wybrać maksymalnie dwa wyjścia alarmowe. Włącza w kamerze funkcję nagrywania. Uwaga: Opcja dostępna tylko dla kamer z kartą SDHC. 5. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. Uwaga: Aby zmiany w harmonogramie zostały zastosowane, kamera wyświetli monit o ponowne uruchomienie. Aby skonfigurować przekaźnikowe wyjście alarmowe: 1. W folderze Alarm Parameters (Parametry alarmu) otwórz okno Alarm Output (Wyjście alarmowe). 2. Wybierz jedno z wyjść alarmowych z listy rozwijanej Alarm output (Wyjście alarmowe), A1 lub A2. 3. Wybierz czas opóźnienie wyjścia alarmowego. Opóźnienie wyjścia alarmowego to czas, w ciągu którego przekaźnik zaczyna działać, liczony od chwili wystąpienia alarmu. Wybierz opcję Delay (Opóźnienia): 5, 10, 30 sekund, 1, 5, 10 minut lub Manual Stop (Ręczne zatrzymanie). Po wybraniu opcji Manual stop (Ręczne zatrzymanie) wyjście alarmowe zatrzyma się dopiero po zatrzymaniu wejścia alarmowego. Podręcznik użytkownika kamery TruVision IP open-standard 29

34 Rozdział 4: Konfigurowanie kamery 4. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. Uwaga: Aby zmiany w harmonogramie zostały zastosowane, kamera wyświetli monit o ponowne uruchomienie. Planowanie zdarzeń Za pomocą menu czasu wdrażania można zaplanować rejestrowanie zdarzeń. Pozwala to określić, kiedy uruchomione są wejścia i wyjścia alarmowe oraz wykrywanie ruchu. Poza tymi zaplanowanymi okresami system nie może rejestrować żadnych zdarzeń. Możliwe jest skonfigurowanie maksymalnie czterech okresów zdarzeń dziennie. Aby harmonogram zdarzeń mógł działać, należy również zdefiniować parametry wykrywania ruchu (patrz strona 34) oraz parametry wejścia i wyjścia alarmowego (patrz strona 28). Harmonogram nagrywania dla funkcji wykrywania ruchu musi przypadać wewnątrz okresu harmonogramu zdarzenia. Rysunek 13: Menu czasu wdrażania Aby zdefiniować harmonogram zdarzeń: 1. Kliknij folder Deployment (Wdrażanie), aby otworzyć jego okno. 2. W obszarze Event type (Typ zdarzenia) wybierz z listy rozwijanej opcję, która ma zostać zaplanowana. Dostępnych jest pięć opcji: Motion detection (wykrywanie ruchu), input port 1 (port wejścia 1), input port 2 (port wejścia 2), output port 1 (port wyjścia 1) i output port 2 (port wyjścia 2). 3. Wybierz dzień tygodnia i okres dla harmonogramu zdarzenia. Okresy nie mogą się pokrywać. 30 Podręcznik użytkownika kamery TruVision IP open-standard

35 Rozdział 4: Konfigurowanie kamery 4. Wybierz inny dzień tygodnia, aby skonfigurować dla niego harmonogram zdarzeń. - lub - Skopiuj harmonogram zdarzenia dla innych dni tygodnia, zaznaczając odpowiednie dni i klikając opcję Copy (Kopiuj). 5. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. Definiowanie parametrów nagrywania Parametry nagrywania wideo można dostosować, aby uzyskać zgodną z wymaganiami jakość obrazu i rozmiar pliku. Sekcja Rysunek 14 niżej zawiera opcje nagrywania przez kamerę, które można skonfigurować. Rysunek 14: Menu ustawień wideo Parametr Channel name (Nazwa kanału) Encoding parameters (Parametry kodowania) Stream type (Typ strumienia) Opis Nazwa kamery. Umożliwia określenie metody przesyłania strumienia dwukierunkowego. Dostępne opcje: main stream (strumień główny) i sub stream (strumień podrzędny). Ustawienie domyślnie to Main (Główny). Określa typ strumienia do nagrywania. Wybierz opcję Video (Wideo), aby nagrywać tylko strumień wideo. Wybierz opcję Video&Audio (Wideo i audio), aby nagrywać strumienie wideo i audio. Ustawienie domyślne to Video&Audio (Wideo i audio). Podręcznik użytkownika kamery TruVision IP open-standard 31

36 Rozdział 4: Konfigurowanie kamery Parametr Resolution (Rozdzielczość) Image quality (Jakość obrazu) Bit rate type (Typ szybkości transmisji) Max bit rate (Maksymalna szybkość transmisji) Frame rate (Prędkość nagrywania) I frame interval (Odstęp I klatki) Multicast address (Adres transmisji w trybie multicast) Opis Określa rozdzielczość nagrywania. Wyższa rozdzielczość obrazu zapewnia wyższą jakość obrazu, ale wymaga ustawienia wyższej przepływności. Dostępne ustawienia rozdzielczości zależą od typu kamery i tego, czy używany jest strumień główny, czy podrzędny. W przypadku zmiany ustawienia tej opcji należy ponownie uruchomić kamerę, aby zastosować zmiany. Następujące konfiguracje są dozwolone: Strumień główny: 352*240, 352 *288, 640*480, 704*480, 704*576, 800*600, 1280*720, 1280*960, 1600*1200, 1600*912, 1920 *1080, 2048*1536 i 2560*1920. Strumień podrzędny: 176*144, 320*240 i 352*240. Uwaga: Rozdzielczości mogą się różnić w zależności od modelu kamery. Umożliwia ustawienie jakości obrazu. Wstępnie ustawiona wartość to High (Wysoka). Nie można jej zmienić. Umożliwia określenie, czy używana jest zmienna, czy stała szybkość transmisji. Ustawienie Variable (Zmienna) umożliwia uzyskanie jakości odpowiedniej do pobierania i transmisji strumieniowej obrazu wideo. Ustawienie domyślne to Variable (Zmienna). Umożliwia określenie maksymalnej dozwolonej szybkości transmisji. Wysoka rozdzielczość ekranu wymaga ustawienia wysokiej szybkości transmisji. Dostępne opcje: 32 bps, 48, 64, 80, 96, 128, 160, 192, 224, 256, 320, 384, 448, 512, 640, 768, 896, 1024, 1536, 1792, 2048, Custom (wartość niestandardowa wprowadzana ręcznie). Domyślna wartość to Określa szybkość zapisu dla wybranej rozdzielczości. Szybkość zapisu to liczba klatek wideo wyświetlanych lub wysyłanych na sekundę. Wartość domyślna to 25 (PAL)/ 30 (NTSC). Metoda kompresji wideo. Zdecydowanie zalecane się niezmienianie domyślnej wyświetlanej wartości: 25. Określa adres IP klasy D z zakresu od do Nie jest konieczne określanie tej opcji, jeśli funkcja multicast nie jest używana. Niektóre routery uniemożliwiają użycie tej funkcji w przypadku dużej ilości danych przesyłanych w sieci. Wartość domyślna wynosi RTSP port (Port RTSP) Umożliwia określenie portu RSTP. Wartość domyślna wynosi 554. Video encoder type (Typ kodera wideo) Pozwala określić używany koder wideo. Dostępne opcje: H2.64 i MPEG4. Definiowanie harmonogramu nagrywania Harmonogram nagrywania dla kamery można zdefiniować w oknie Schedule Record (Planowanie nagrań). Nagranie jest zapisywane na karcie SDHC w kamerze. Mimo że wszystkie nagrania są zapisywane na urządzeniu DVR, na karcie SDHC tworzona jest kopia zapasowa, na przykład na wypadek awarii sieci. 32 Podręcznik użytkownika kamery TruVision IP open-standard

37 Rozdział 4: Konfigurowanie kamery Wybrany harmonogram nagrywania dotyczy wszystkich typów alarmów. Po wprowadzeniu zmian w harmonogramie zostanie wyświetlony monit o ponowne uruchomienie kamery. Czas nagrywania po wystąpieniu zdarzenia Czas nagrywania po zdarzeniu jest używany, jeśli włączono wykrywanie ruchu i/lub alarmy zewnętrzne. Po wyłączeniu alarmu zewnętrznego lub alarmu ruchu kamera będzie kontynuowała nagrywanie na podstawie wartości określonej dla tej opcji. Dostępne opcje: 5 (wartość domyślna), 10, 30 sekund, 1, 2, 5 i 10 minut. Aby zdefiniować harmonogram nagrywania: 1. W folderze Channel Parameters (Parametry kanału) kliknij podfolder Schedule record (Planowanie nagrywania), aby otworzyć jego okno. 2. Kliknij pole wyboru Enable Recording (Włącz nagrywanie), aby włączyć nagrywanie. Uwaga: Aby wyłączyć nagrywanie, należy usunąć zaznaczenie tej opcji. 3. Z listy rozwijanej wybierz odpowiedni czas ponagrywania. 4. Określ, czy nagrywanie ma być włączone przez cały tydzień All day recording (Nagrywanie całodniowe), czy w wybrane dni tygodnia Section recording (Nagrywanie fragmentaryczne). 5. W przypadku wybrania opcji All day recording (Nagrywanie całodniowe) należy wybrać z listy rozwijanej jeden z typów nagrywania: Schedule recording (Zaplanowane nagrywanie). Umożliwia ciągłe nagrywanie. Motion detection (Wykrywanie ruchu) Alarm record (Nagrywanie alarmu) Motion or alarm (Ruch lub alarm) Motion and alarm (Ruch i alarm) - lub - W przypadku wybrania opcji Section recording (Nagrywanie fragmentaryczne), należy w lewej kolumnie kliknąć odpowiedni dzień Podręcznik użytkownika kamery TruVision IP open-standard 33

38 Rozdział 4: Konfigurowanie kamery tygodnia, a następnie dla każdej sekcji (okresu czasu) określić czas początkowy i końcowy nagrywania. Można wybrać maksymalnie cztery okresy. Z listy rozwijanej wybierz jeden z typów nagrywania dla każdego okresu czasu. Uwaga: Te cztery okresy nie mogą się pokrywać. 6. W razie potrzeby ustaw okresy nagrywania dla innych dni tygodnia. Kliknij przycisk Copy To (Kopiuj do), aby skopiować okresy nagrywania do innego dnia tygodnia. 7. Kliknij przycisk Save (Zapisz), aby zapisać zmiany. Uwagi Aby harmonogram został zastosowany, kamera wyświetli monit o ponowne uruchomienie. Jeżeli typ nagrania zostanie ustawiony na Motion detection (Wykrywanie ruchu) lub inny powiązany typ alarmu, aby wyzwolić nagrywanie ruchu, należy zdefiniować również alarm detekcji ruchu. Aby uzyskać więcej informacji, zobacz Alarm wykrycia ruchu. Alarm wykrycia ruchu Możliwe jest zdefiniowanie alarmów wykrycia ruchu. Alarm wykrycia ruchu oznacza alarm wyzwalany po wykryciu ruchu przez kamerę. Jednak wyzwolenie alarmu ruchu może nastąpić tylko, jeżeli wystąpi w zaprogramowanym harmonogramie. Wybierz poziom czułości oraz rozmiar obiektu wywołującego zdarzenie tak, aby tylko wybrane obiekty mogły uruchomić zapisywanie ruchu. Na przykład aby nagrywanie było uruchamiane przez osobę, ale nie przez kota. Można określić obszar na ekranie, w którym wykrywany jest ruch, harmonogram, w którym kamera jest ustawiona na detekcję ruchu, a także sposoby powiadamiania o alarmie detekcji ruchu. Okno Motion Detection (Wykrywanie ruchu) w folderze Channel Parameters (Parametry kanału) umożliwia zmianę ustawień detekcji ruchu. Aby harmonogram nagrywania wykrywania ruchu funkcjonował prawidłowo, musi przypadać wewnątrz okres harmonogramu zdarzenia. Więcej informacji można znaleźć w rozdziale Planowanie zdarzeń na stronie Podręcznik użytkownika kamery TruVision IP open-standard

39 Rozdział 4: Konfigurowanie kamery Rysunek 15: Menu wykrywania ruchu Zdefiniowanie alarmu wykrywania ruchu wymaga wykonania następujących zadań: 1. Events schedule (Harmonogram zdarzenia): Zdefiniuj harmonogram, w którym wejście i wyjścia systemowe wykrywają alarmy. Patrz Planowanie zdarzeń na stronie Harmonogram nagrywania: Zdefiniuj harmonogram, w którym możliwe będzie nagrywanie wykrycia ruchu. Patrz Definiowanie harmonogramu nagrywania na stronie Settings areas (Obszary ustawień): Zdefiniuj obszar na ekranie, który może wyzwolić alarm wykrycia ruchu, i poziom czułości detekcji. Patrz poniżej. 4. Linkage (Połączenie): Określ sposób odpowiedzi na alarm. Patrz poniżej. Aby zdefiniować obszary wykrywania ruchu i sposób reakcji: Uwaga: Harmonogramy wdrażania i nagrywania wykrycia ruchu również muszą zostać skonfigurowane do wykrywania ruchu i nagrywania. Patrz Planowanie zdarzeń na stronie 28 i Definiowanie harmonogramu nagrywania na stronie W folderze Channel Parameters (Parametry kanału) kliknij podfolder Motion detection (Wykrywanie ruchu), aby otworzyć jego okno. 2. Zaznacz pole wyboru Enable Motion Detection (Włącz wykrywanie ruchu). Uwaga: Aby wyłączyć alarm wykrycia ruchu, należy usunąć zaznaczenie pola wyboru Enable Motion Detection (Włącz wykrywanie ruchu). 3. Zdefiniuj obszar lub obszary wykrywania ruchu. Podręcznik użytkownika kamery TruVision IP open-standard 35
