ETAP PISEMNY. Styczeń Powodzenia! 722[03]-0X-111. Czas trwania egzaminu 120 minut

Transkrypt

1 Zawód: ślusarz Symbol cyfrowy zawodu: 722[03] Wersja arkusza: X EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE ZAWODOWE Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera strony. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której: ETAP PISEMNY wpisz symbol cyfrowy zawodu, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 3. Arkusz egzaminacyjny składa się z dwóch części. Część I zawiera 50 zadań, część II 20 zadań. 4. Za każde poprawnie rozwiązane zadanie uzyskasz 1 punkt. 5. Aby zdać etap pisemny egzaminu, musisz uzyskać co najmniej 25 punktów z części I i co najmniej 6 punktów z części II. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/atramentem. 8. Dla każdego zadania podane są cztery odpowiedzi: A, B, C, D. Odpowiada im następujący układ kratek na KARCIE ODPOWIEDZI: Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 722[03]-0X-111 Styczeń 2011 Czas trwania egzaminu 120 minut Liczba punktów do uzyskania: z części I 50 pkt. z części II 20 pkt. 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą - np. gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI Powodzenia!

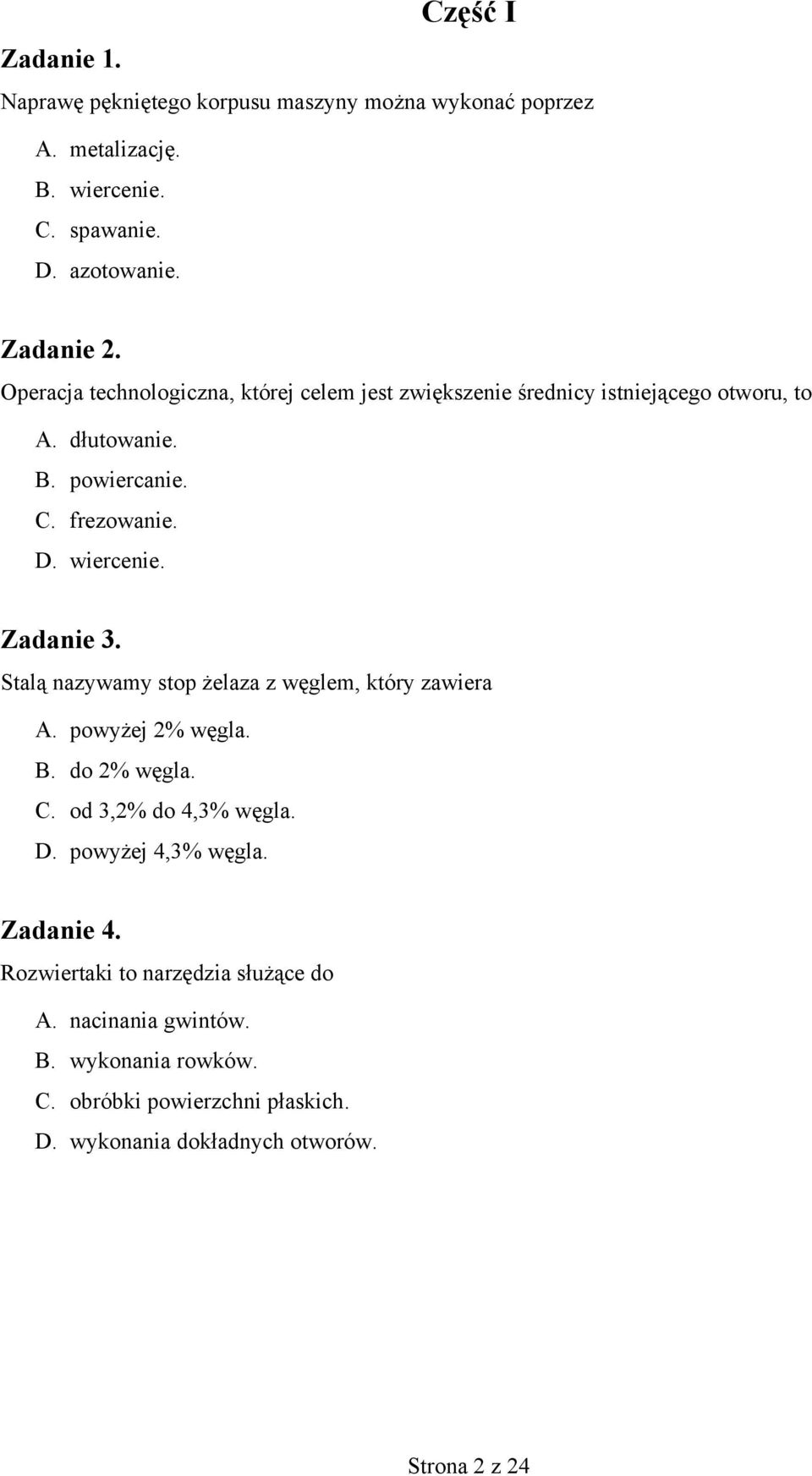

2 Część I Zadanie 1. Naprawę pękniętego korpusu maszyny można wykonać poprzez A. metalizację. B. wiercenie. C. spawanie. D. azotowanie. Zadanie 2. Operacja technologiczna, której celem jest zwiększenie średnicy istniejącego otworu, to A. dłutowanie. B. powiercanie. C. frezowanie. D. wiercenie. Zadanie 3. Stalą nazywamy stop żelaza z węglem, który zawiera A. powyżej 2% węgla. B. do 2% węgla. C. od 3,2% do 4,3% węgla. D. powyżej 4,3% węgla. Zadanie 4. Rozwiertaki to narzędzia służące do A. nacinania gwintów. B. wykonania rowków. C. obróbki powierzchni płaskich. D. wykonania dokładnych otworów. Strona 2 z 24

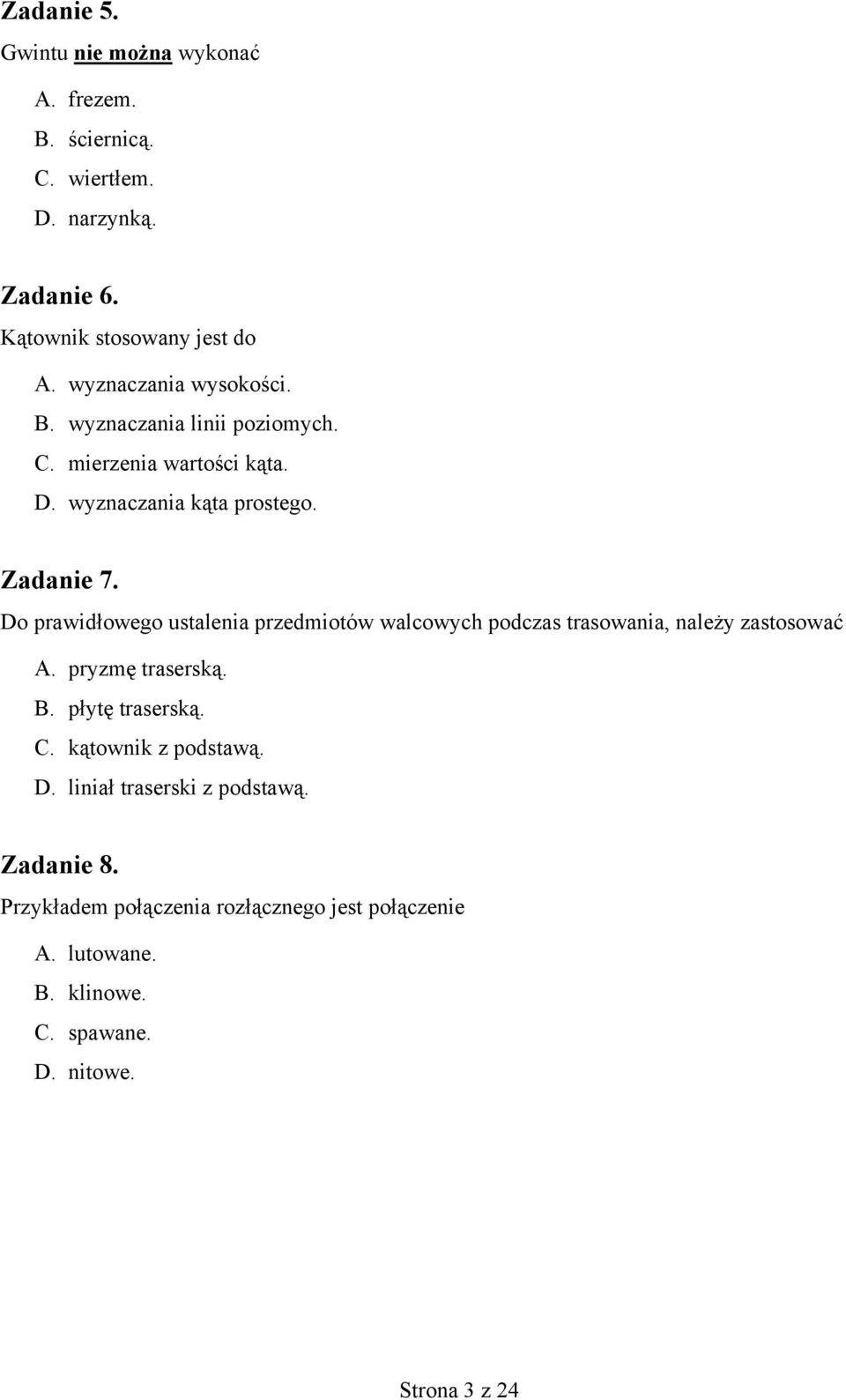

3 Zadanie 5. Gwintu nie można wykonać A. frezem. B. ściernicą. C. wiertłem. D. narzynką. Zadanie 6. Kątownik stosowany jest do A. wyznaczania wysokości. B. wyznaczania linii poziomych. C. mierzenia wartości kąta. D. wyznaczania kąta prostego. Zadanie 7. Do prawidłowego ustalenia przedmiotów walcowych podczas trasowania, należy zastosować A. pryzmę traserską. B. płytę traserską. C. kątownik z podstawą. D. liniał traserski z podstawą. Zadanie 8. Przykładem połączenia rozłącznego jest połączenie A. lutowane. B. klinowe. C. spawane. D. nitowe. Strona 3 z 24

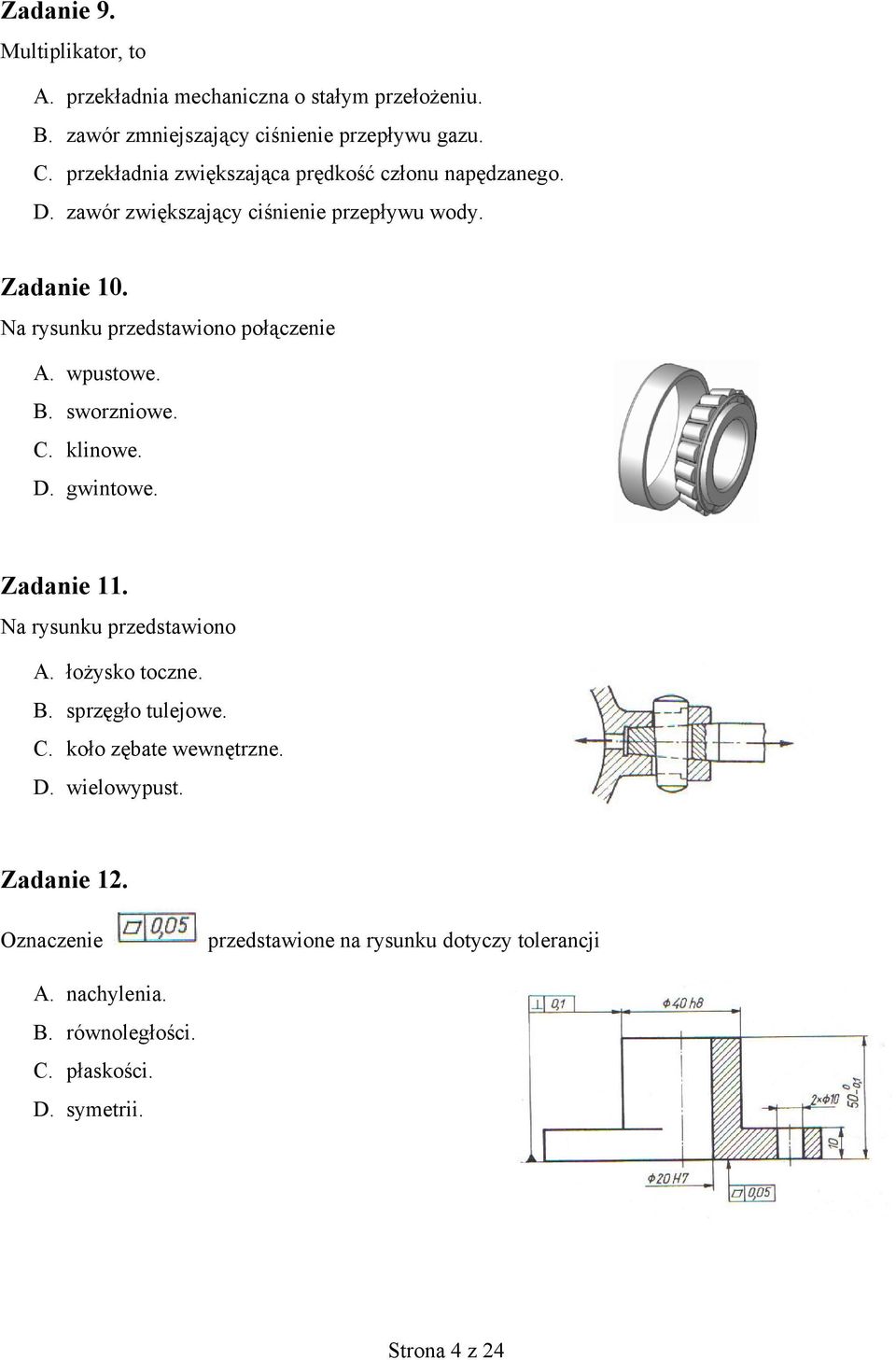

4 Zadanie 9. Multiplikator, to A. przekładnia mechaniczna o stałym przełożeniu. B. zawór zmniejszający ciśnienie przepływu gazu. C. przekładnia zwiększająca prędkość członu napędzanego. D. zawór zwiększający ciśnienie przepływu wody. Zadanie 10. Na rysunku przedstawiono połączenie A. wpustowe. B. sworzniowe. C. klinowe. D. gwintowe. Zadanie 11. Na rysunku przedstawiono A. łożysko toczne. B. sprzęgło tulejowe. C. koło zębate wewnętrzne. D. wielowypust. Zadanie 12. Oznaczenie przedstawione na rysunku dotyczy tolerancji A. nachylenia. B. równoległości. C. płaskości. D. symetrii. Strona 4 z 24

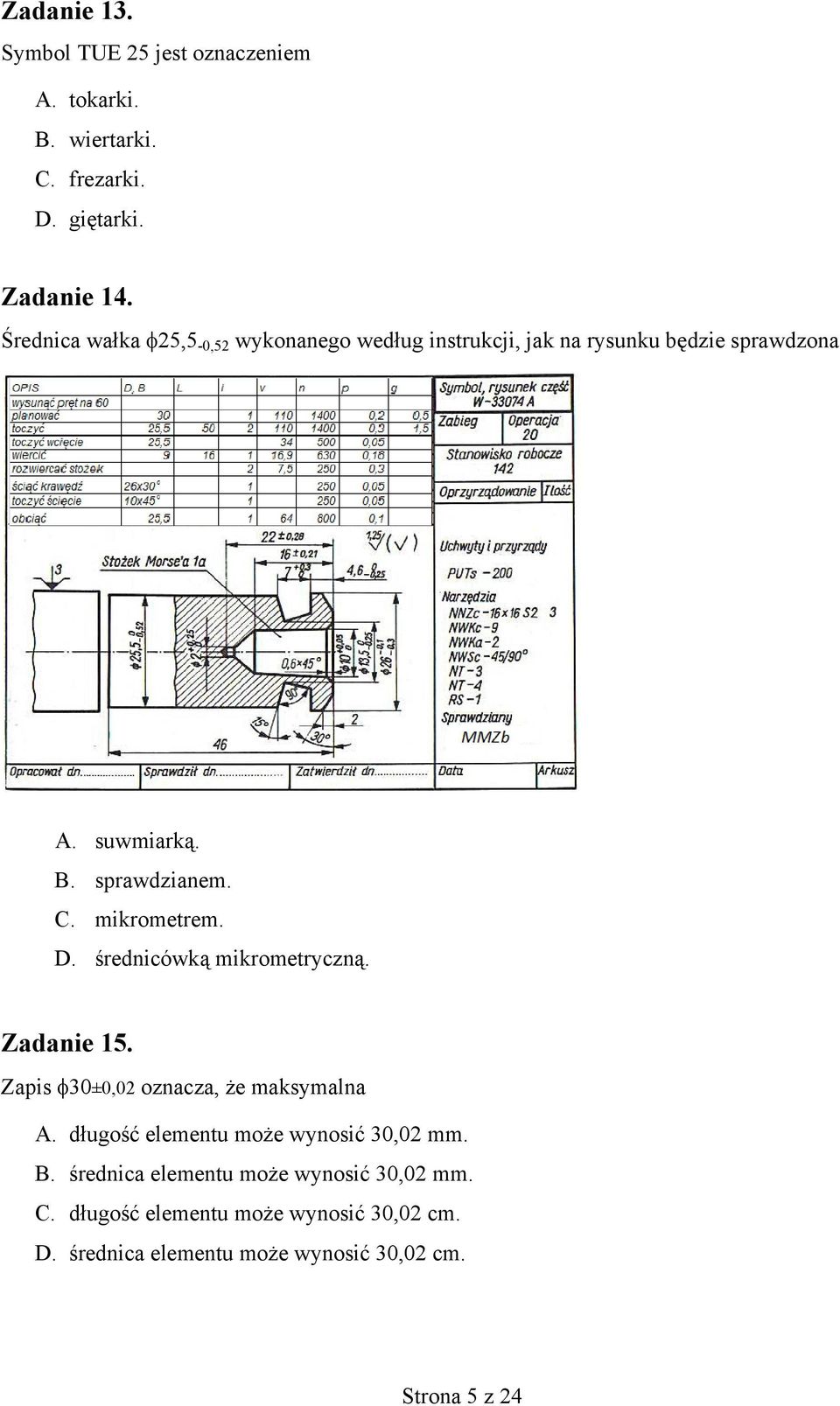

5 Zadanie 13. Symbol TUE 25 jest oznaczeniem A. tokarki. B. wiertarki. C. frezarki. D. giętarki. Zadanie 14. Średnica wałka 25,5-0,52 wykonanego według instrukcji, jak na rysunku będzie sprawdzona A. suwmiarką. B. sprawdzianem. C. mikrometrem. D. średnicówką mikrometryczną. Zadanie 15. Zapis 30±0,02 oznacza, że maksymalna A. długość elementu może wynosić 30,02 mm. B. średnica elementu może wynosić 30,02 mm. C. długość elementu może wynosić 30,02 cm. D. średnica elementu może wynosić 30,02 cm. Strona 5 z 24

6 Zadanie 16. Symbole w prawym górnym narożniku na wycinku rysunku technicznego oznaczają, że większość powierzchni części widocznej na rysunku ma A. nieokreślone wymagania co do chropowatości. B. wymaganą chropowatość R a = 5 µm. C. górną granicę chropowatości R a = 5 µm. D. wymaganą chropowatość R a = 10 µm. Zadanie 17. Symbol ZL450 jest oznaczeniem A. stali węglowej. B. stali stopowej. C. mosiądzu. D. żeliwa. Zadanie 18. Powierzchnia zębów koła zębatego zgodnie z przedstawionym rysunkiem powinna być A. hartowana. B. nawęglana. C. azotowana. D. cyjanowana. Strona 6 z 24

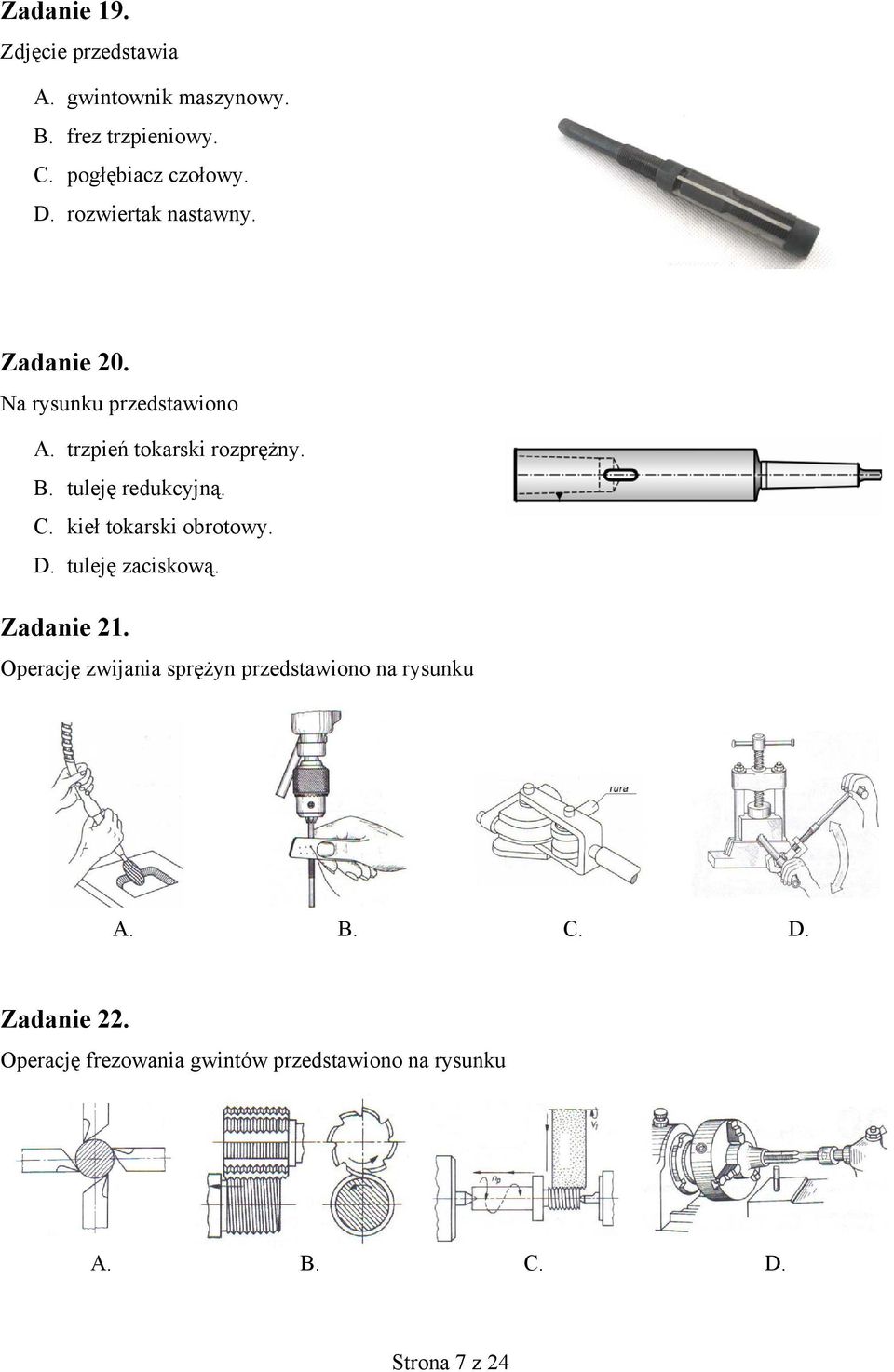

7 Zadanie 19. Zdjęcie przedstawia A. gwintownik maszynowy. B. frez trzpieniowy. C. pogłębiacz czołowy. D. rozwiertak nastawny. Zadanie 20. Na rysunku przedstawiono A. trzpień tokarski rozprężny. B. tuleję redukcyjną. C. kieł tokarski obrotowy. D. tuleję zaciskową. Zadanie 21. Operację zwijania sprężyn przedstawiono na rysunku A. B. C. D. Zadanie 22. Operację frezowania gwintów przedstawiono na rysunku A. B. C. D. Strona 7 z 24

8 Zadanie 23. Na przestawionym schemacie kinematycznym frezarki pionowej, cyfrą 1 oznaczono A. wał napędowy. B. przekładnię zębatą. C. listwę mocującą. D. przekładnię pasową. Zadanie 24. Na rysunku żurawia warsztatowego, cyfrą 1 oznaczono A. sterownik. B. wózek C. silnik. D. zblocze. Zadanie 25. Na przedstawionym rysunku, cyfrą 3 oznaczono A. koło pasowe. B. koło zębate. C. pierścień osadczy. D. tuleję dystansową. Strona 8 z 24

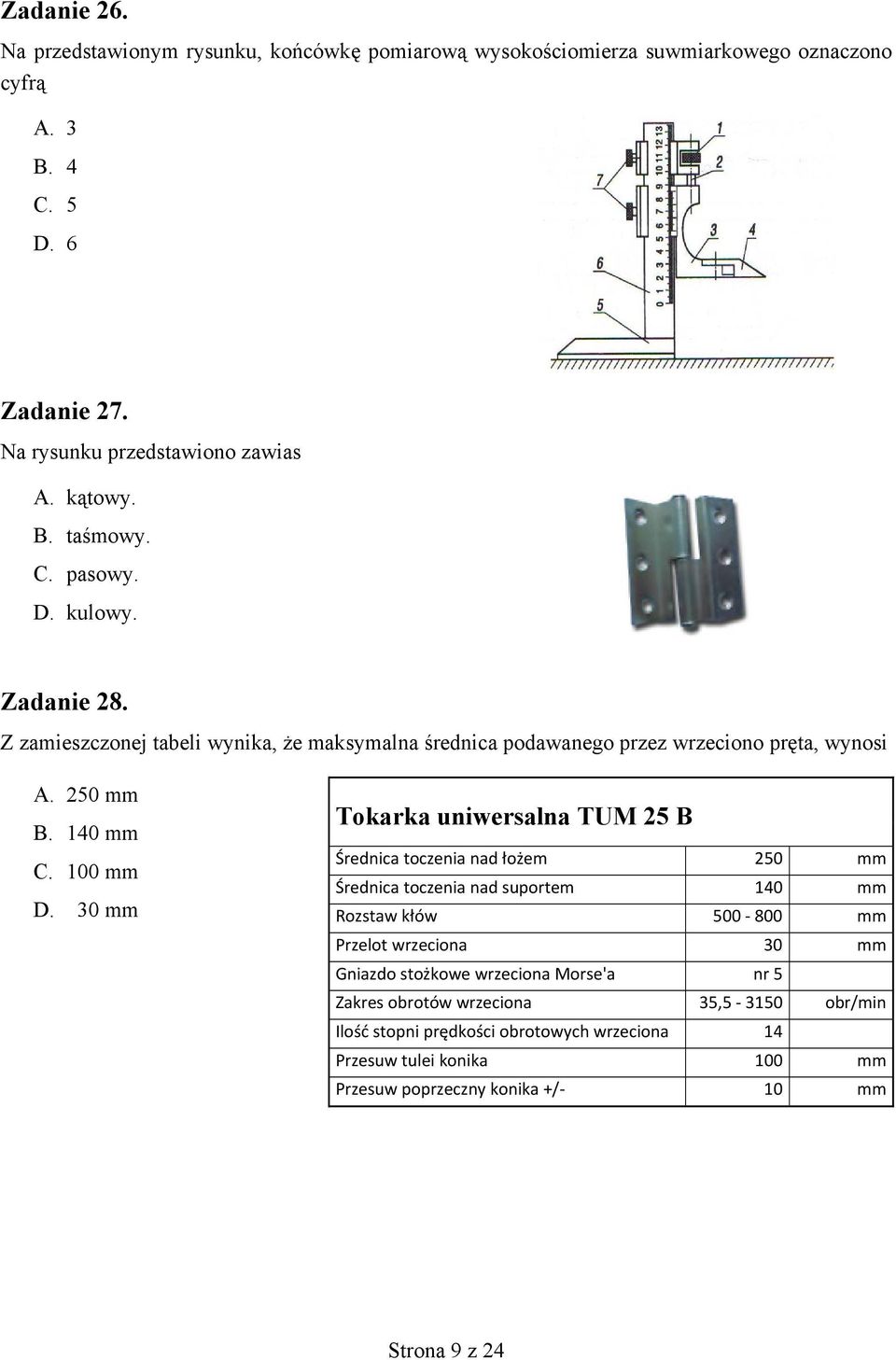

9 Zadanie 26. Na przedstawionym rysunku, końcówkę pomiarową wysokościomierza suwmiarkowego oznaczono cyfrą A. 3 B. 4 C. 5 D. 6 Zadanie 27. Na rysunku przedstawiono zawias A. kątowy. B. taśmowy. C. pasowy. D. kulowy. Zadanie 28. Z zamieszczonej tabeli wynika, że maksymalna średnica podawanego przez wrzeciono pręta, wynosi A. 250 mm B. 140 mm C. 100 mm D. 30 mm Tokarka uniwersalna TUM 25 B Średnica toczenia nad łożem 250 mm Średnica toczenia nad suportem 140 mm Rozstaw kłów mm Przelot wrzeciona 30 mm Gniazdo stożkowe wrzeciona Morse'a nr 5 Zakres obrotów wrzeciona 35, obr/min Ilość stopni prędkości obrotowych wrzeciona 14 Przesuw tulei konika 100 mm Przesuw poprzeczny konika +/ 10 mm Strona 9 z 24

10 Zadanie 29. Sprawność przekładni ślimakowej o przełożeniu 50:1, wynosi A. 0,35 B. 0,4 C. 0,5 D. 0,55 Przekładnia ślimakowa Przełożenie Znamionowy Maksymalne Maksymalne moment Sprawność obciążenie obciążenie wyjściowy [%] promieniowe osiowe [N] [Nm] [N] 8:1 30 0, :1 30 0, :1 30 0, :1 30 0, :1 30 0, :1 30 0, :1 30 0, :1 30 0, :1 30 0, :1 30 0, Zadanie 30. Na podstawie karty odbioru technicznego tokarki, dopuszczalna zbieżność wałka toczonego w uchwycie na długości 250 mm, wynosi A. 0,01 mm B. 0,016 mm C. 0,025 mm D. 0,04 mm Karta odbioru technicznego tokarki L p. Rodzaj pomiaru Przyrządy pomiarowe 1 Owalność wałka toczonego Mikrometr lub czujnik, w uchwycie lub we wrzecionie pryzma 2 Zbieżność wałka toczonego Mikrometr lub czujnik, w uchwycie lub we wrzecionie pryzma 3 Zbieżność wałka toczonego w kłach Mikrometr 4 Płaskość czołowej powierzchni Liniał, płytki, tarczy obrobionej w uchwycie szczelinomierz lub na wrzecionie Odchyłka dopuszczalna 0,01 0,01 na 100 mm 0,016 na 160mm 0,025 na 250 mm 0,04 na 400 mm 0,02 na 300 mm 0,02 na średnicy 300 mm. Dopuszczalna tylko wklęsłość Strona 10 z 24

11 Zadanie 31. Na podstawie karty technologicznej można stwierdzić, że szlifowanie rdzenia będzie wykonane A. po toczeniu. B. przed obróbką cieplną. C. po obróbce cieplnej. D. po drążeniu. Zadanie 32. Na podstawie tabeli doboru parametrów w obróbce wykańczającej stali w przeciętnych warunkach pracy, dobierz zalecaną prędkość skrawania A. 335 m/min B. 340 m/min C. 350 m/min D. 380 m/min Strona 11 z 24

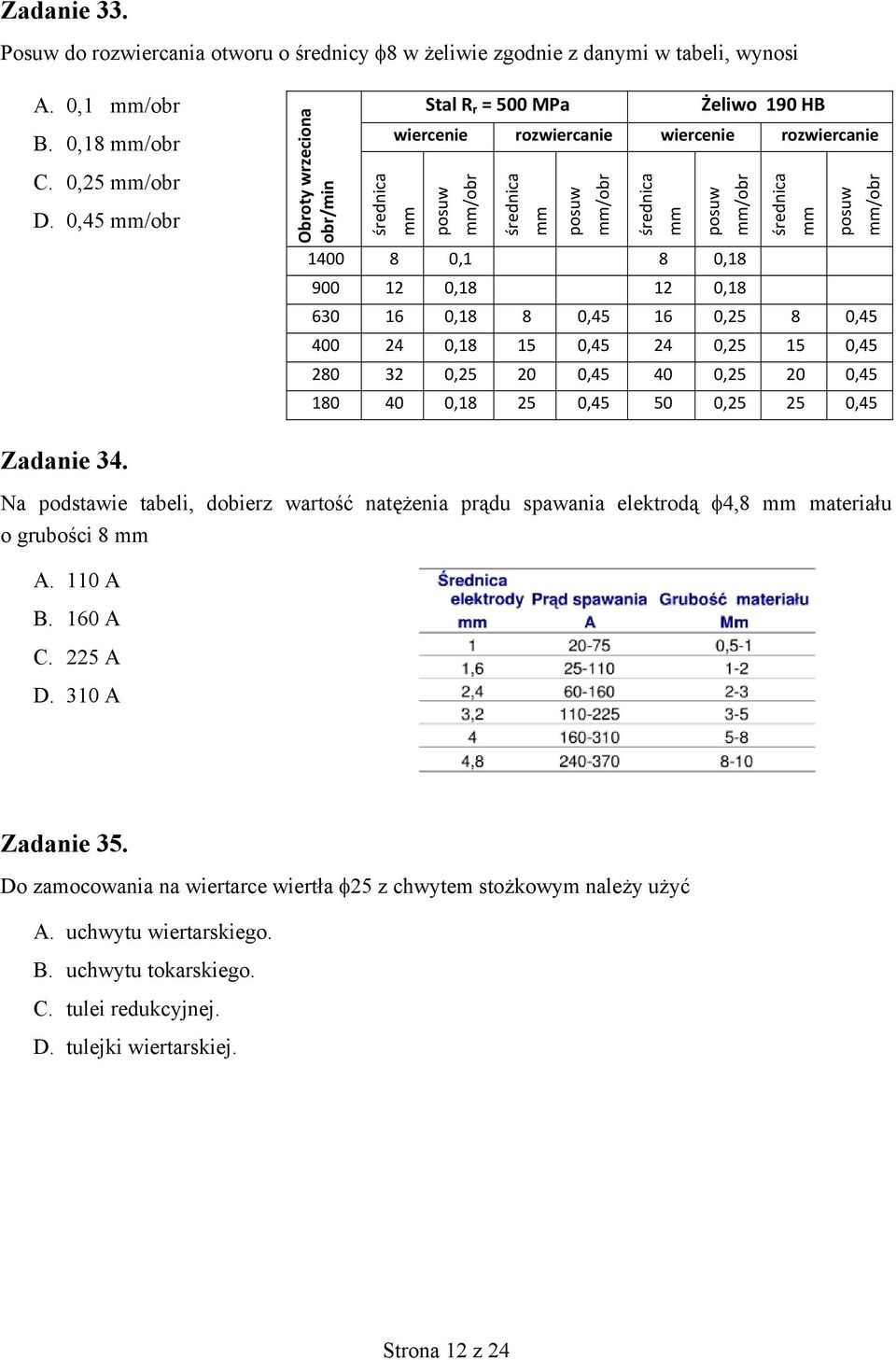

12 Zadanie 33. Posuw do rozwiercania otworu o średnicy 8 w żeliwie zgodnie z danymi w tabeli, wynosi A. 0,1 mm/obr B. 0,18 mm/obr C. 0,25 mm/obr D. 0,45 mm/obr Obroty wrzeciona obr/min średnica Stal R r = 500 MPa Żeliwo 190 HB wiercenie rozwiercanie wiercenie rozwiercanie mm posuw mm/obr średnica mm posuw mm/obr średnica mm posuw mm/obr średnica mm posuw mm/obr ,1 8 0, , , ,18 8 0, ,25 8 0, , , , , , , , , , , , ,45 Zadanie 34. Na podstawie tabeli, dobierz wartość natężenia prądu spawania elektrodą 4,8 mm materiału o grubości 8 mm A. 110 A B. 160 A C. 225 A D. 310 A Zadanie 35. Do zamocowania na wiertarce wiertła 25 z chwytem stożkowym należy użyć A. uchwytu wiertarskiego. B. uchwytu tokarskiego. C. tulei redukcyjnej. D. tulejki wiertarskiej. Strona 12 z 24

13 Zadanie 36. Do nagwintowania otworu należy użyć narzędzie przedstawione na rysunku A. B. C. D. Zadanie 37. W wyniku współpracy z panewką łożyska, czop wału został równomiernie starty. W celu regeneracji, czop wału należy A. galwanizować. B. laminować. C. spawać. D. napawać. Zadanie 38. Zamiennik sprężyny o długości 500 mm i średnicy zewnętrznej 44,5 mm, to sprężyna o numerze katalogowym A. D5,5 x 500 B. D6,0 x 500 C. D7,0 x 500 D. D7,0 x 600 Strona 13 z 24

14 Zadanie 39. Czop wału, na który założy się łożysko o numerze katalogowym NF315 E (patrz fragment katalogu) powinien mieć średnicę A. 37 mm B. 75 mm C. 143 mm D. 160 mm Zadanie 40. Do konserwacji łożyska tocznego należy zastosować A. olej maszynowy. B. olej wrzecionowy. C. emulsję smarującą. D. smar ŁT 42. Zadanie 41. Przełożenie przekładni pasowej przedstawionej na rysunku należy wyznaczyć ze wzoru A. i = D D B. i = D D C. i = D D D. i = D D Strona 14 z 24

15 Zadanie 42. Prędkość obrotowa n 2 wału wyjściowego 2, przekładni walcowej o przełożeniu i=1/2 oraz prędkości n 1 =1400 obr/min, wynosi A. 700 obr/min B obr/min C obr/min D obr/min Zadanie 43. Wartość naprężeń rzeczywistych występujących w pręcie ściskanym siłą F = N, jeżeli przekrój poprzeczny pręta S = 0,05m 2 wynosi A. 400 Pa B Pa C. 40 kpa D. 400 kpa Zadanie 44. Zakładowi ślusarskiemu zlecono wykonanie klamer w ilości 300 sztuk. W klamrach należy wykonać po 4 otwory 8. Oblicz czas potrzebny do wykonania otworów, jeżeli czas wykonania jednego otworu wynosi 30 sekund? A. 8 godzin. B. 10 godzin. C. 12 godzin. D. 15 godzin. Strona 15 z 24

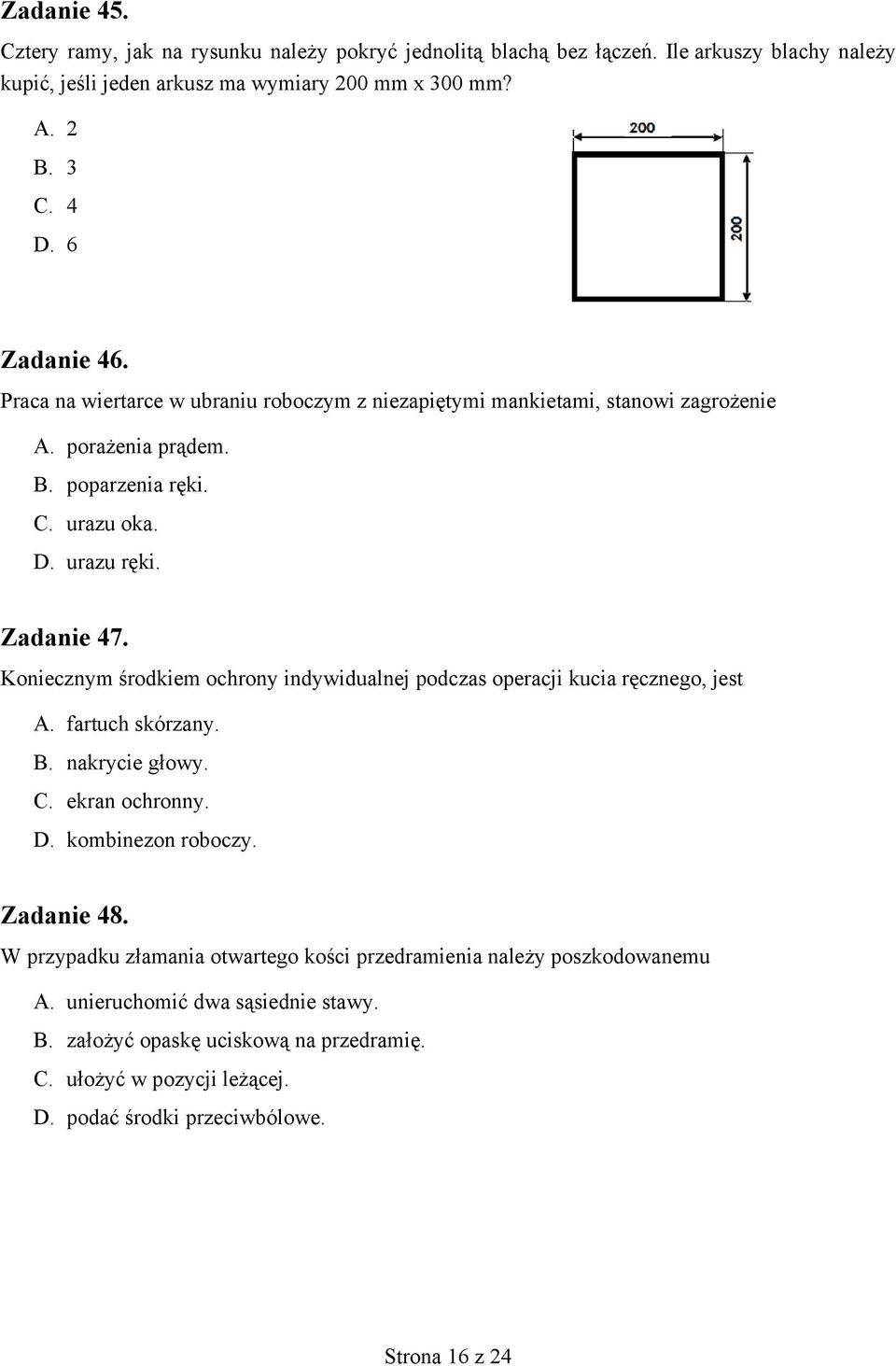

16 Zadanie 45. Cztery ramy, jak na rysunku należy pokryć jednolitą blachą bez łączeń. Ile arkuszy blachy należy kupić, jeśli jeden arkusz ma wymiary 200 mm x 300 mm? A. 2 B. 3 C. 4 D. 6 Zadanie 46. Praca na wiertarce w ubraniu roboczym z niezapiętymi mankietami, stanowi zagrożenie A. porażenia prądem. B. poparzenia ręki. C. urazu oka. D. urazu ręki. Zadanie 47. Koniecznym środkiem ochrony indywidualnej podczas operacji kucia ręcznego, jest A. fartuch skórzany. B. nakrycie głowy. C. ekran ochronny. D. kombinezon roboczy. Zadanie 48. W przypadku złamania otwartego kości przedramienia należy poszkodowanemu A. unieruchomić dwa sąsiednie stawy. B. założyć opaskę uciskową na przedramię. C. ułożyć w pozycji leżącej. D. podać środki przeciwbólowe. Strona 16 z 24

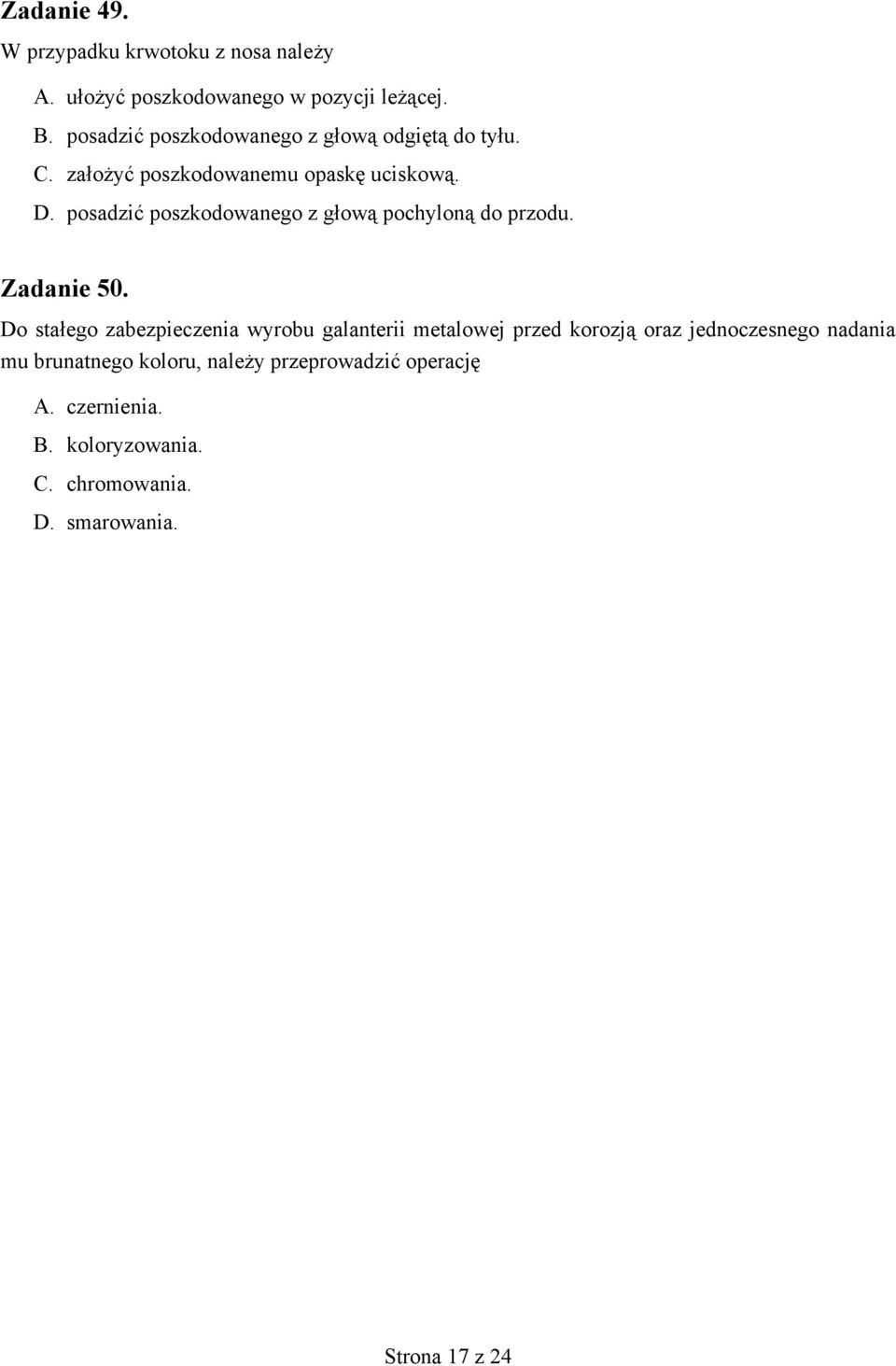

17 Zadanie 49. W przypadku krwotoku z nosa należy A. ułożyć poszkodowanego w pozycji leżącej. B. posadzić poszkodowanego z głową odgiętą do tyłu. C. założyć poszkodowanemu opaskę uciskową. D. posadzić poszkodowanego z głową pochyloną do przodu. Zadanie 50. Do stałego zabezpieczenia wyrobu galanterii metalowej przed korozją oraz jednoczesnego nadania mu brunatnego koloru, należy przeprowadzić operację A. czernienia. B. koloryzowania. C. chromowania. D. smarowania. Strona 17 z 24

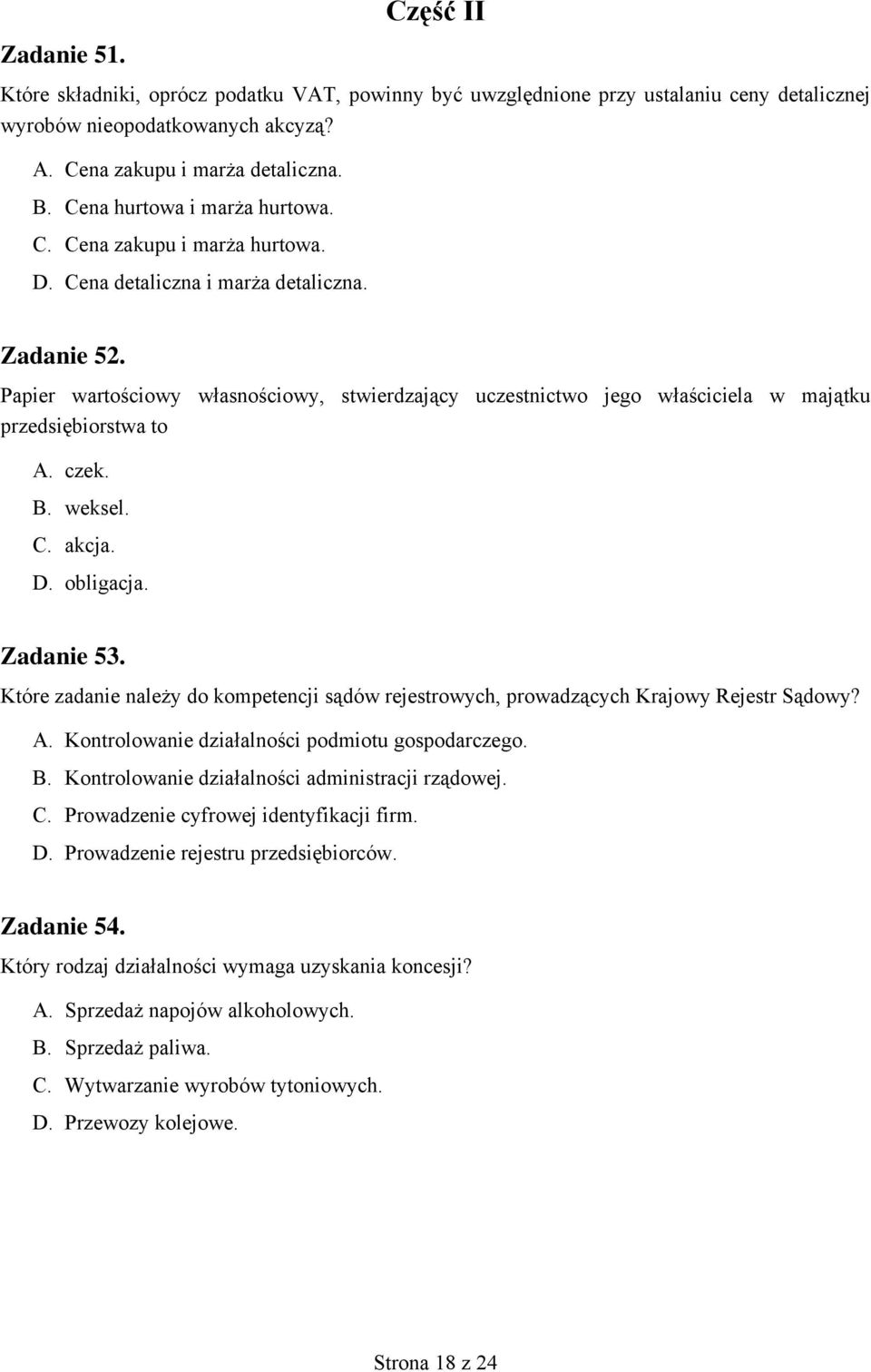

18 Zadanie 51. Które składniki, oprócz podatku VAT, powinny być uwzględnione przy ustalaniu ceny detalicznej wyrobów nieopodatkowanych akcyzą? A. Cena zakupu i marża detaliczna. B. Cena hurtowa i marża hurtowa. C. Cena zakupu i marża hurtowa. D. Cena detaliczna i marża detaliczna. Część II Zadanie 52. Papier wartościowy własnościowy, stwierdzający uczestnictwo jego właściciela w majątku przedsiębiorstwa to A. czek. B. weksel. C. akcja. D. obligacja. Zadanie 53. Które zadanie należy do kompetencji sądów rejestrowych, prowadzących Krajowy Rejestr Sądowy? A. Kontrolowanie działalności podmiotu gospodarczego. B. Kontrolowanie działalności administracji rządowej. C. Prowadzenie cyfrowej identyfikacji firm. D. Prowadzenie rejestru przedsiębiorców. Zadanie 54. Który rodzaj działalności wymaga uzyskania koncesji? A. Sprzedaż napojów alkoholowych. B. Sprzedaż paliwa. C. Wytwarzanie wyrobów tytoniowych. D. Przewozy kolejowe. Strona 18 z 24

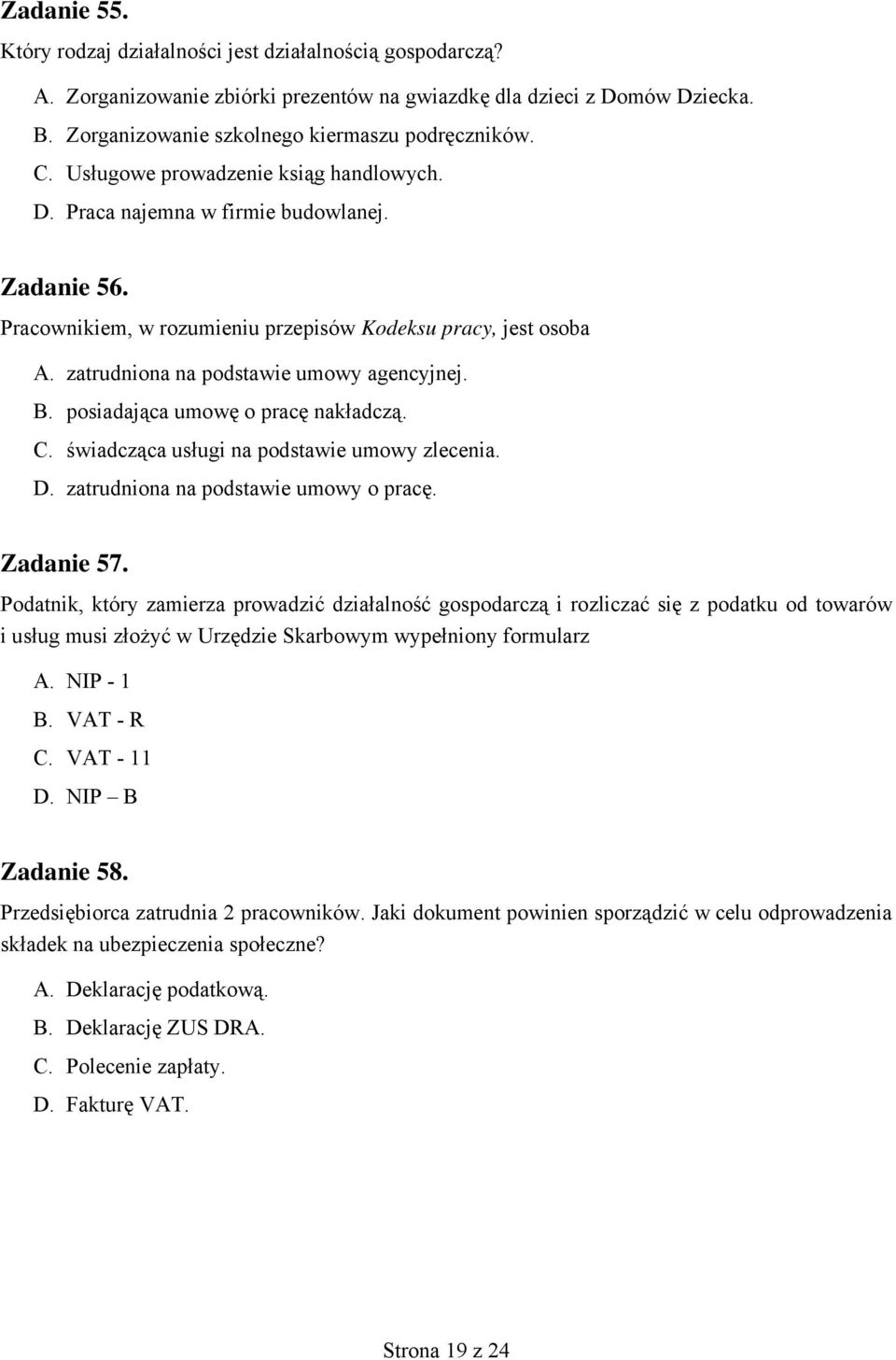

19 Zadanie 55. Który rodzaj działalności jest działalnością gospodarczą? A. Zorganizowanie zbiórki prezentów na gwiazdkę dla dzieci z Domów Dziecka. B. Zorganizowanie szkolnego kiermaszu podręczników. C. Usługowe prowadzenie ksiąg handlowych. D. Praca najemna w firmie budowlanej. Zadanie 56. Pracownikiem, w rozumieniu przepisów Kodeksu pracy, jest osoba A. zatrudniona na podstawie umowy agencyjnej. B. posiadająca umowę o pracę nakładczą. C. świadcząca usługi na podstawie umowy zlecenia. D. zatrudniona na podstawie umowy o pracę. Zadanie 57. Podatnik, który zamierza prowadzić działalność gospodarczą i rozliczać się z podatku od towarów i usług musi złożyć w Urzędzie Skarbowym wypełniony formularz A. NIP - 1 B. VAT - R C. VAT - 11 D. NIP B Zadanie 58. Przedsiębiorca zatrudnia 2 pracowników. Jaki dokument powinien sporządzić w celu odprowadzenia składek na ubezpieczenia społeczne? A. Deklarację podatkową. B. Deklarację ZUS DRA. C. Polecenie zapłaty. D. Fakturę VAT. Strona 19 z 24

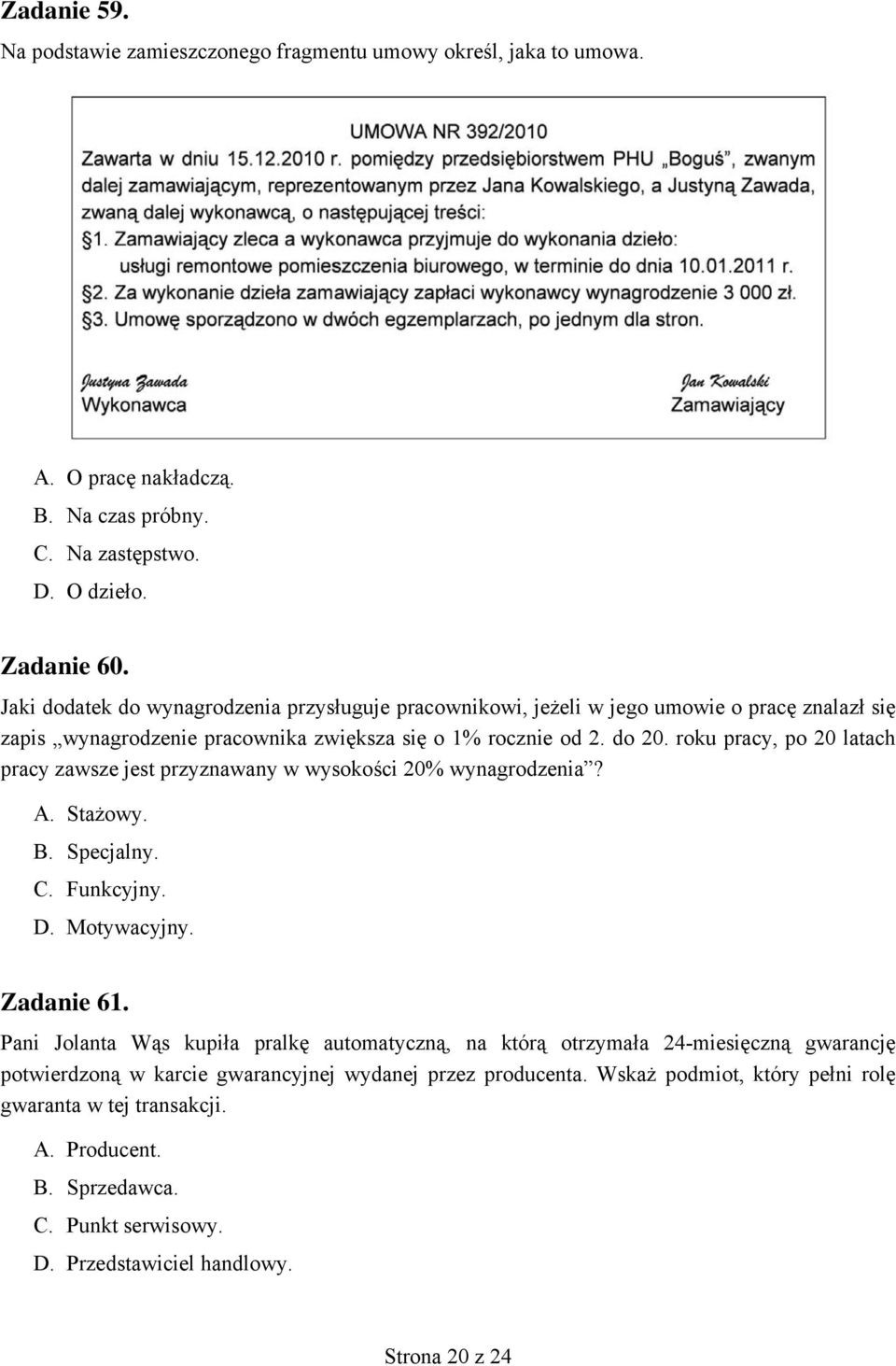

20 Zadanie 59. Na podstawie zamieszczonego fragmentu umowy określ, jaka to umowa. A. O pracę nakładczą. B. Na czas próbny. C. Na zastępstwo. D. O dzieło. Zadanie 60. Jaki dodatek do wynagrodzenia przysługuje pracownikowi, jeżeli w jego umowie o pracę znalazł się zapis wynagrodzenie pracownika zwiększa się o 1% rocznie od 2. do 20. roku pracy, po 20 latach pracy zawsze jest przyznawany w wysokości 20% wynagrodzenia? A. Stażowy. B. Specjalny. C. Funkcyjny. D. Motywacyjny. Zadanie 61. Pani Jolanta Wąs kupiła pralkę automatyczną, na którą otrzymała 24-miesięczną gwarancję potwierdzoną w karcie gwarancyjnej wydanej przez producenta. Wskaż podmiot, który pełni rolę gwaranta w tej transakcji. A. Producent. B. Sprzedawca. C. Punkt serwisowy. D. Przedstawiciel handlowy. Strona 20 z 24

21 Zadanie 62. Zamieszczone wypowiedzenie umowy o pracę zawartej na czas nieokreślony jest niezgodne z prawem, ponieważ nie zawiera A. danych pracodawcy. B. przyczyny wypowiedzenia. C. okresu wypowiedzenia. D. pouczenia o prawie wniesienia odwołania do sądu pracy. Zadanie 63. Koszty uzyskania przychodu osoby zatrudnionej na umowę zlecenie stanowią 20% osiągniętego przychodu. Pan Kowalski podpisał umowę zlecenie na kwotę zł. Określ kwotę kosztu uzyskania przychodu wynikającą z tej umowy. A zł B zł C. 800 zł D. 600 zł Strona 21 z 24

22 Zadanie 64. Osoba fizyczna samodzielnie prowadząca działalność gospodarczą z powodu zmiany nazwiska wymieniła dowód osobisty i zamierza dokonać aktualizacji danych w urzędzie skarbowym. Który formularz powinna wypełnić ta osoba? A. NIP - 1 B. NIP - 3 C. NIP - B D. NIP - C Zadanie 65. Zakład Stolarski Drewex produkuje meble. Właściciel zakładu wybrał opodatkowanie w formie ryczałtu od przychodów ewidencjonowanych. Określ, według jakiej stawki zakład Drewex powinien płacić podatek od uzyskanego przychodu. A. 3,0% B. 5,5% C. 8,5% D. 17,0% Zadanie 66. O który element należy uzupełnić zamieszczony list motywacyjny? A. O dane osobowe. B. O życiorys zawodowy. C. O uzasadnienie ubiegania się o stanowisko pracy. D. O przyczynę odejścia z poprzedniego miejsca pracy. Strona 22 z 24

23 Zadanie 67. Na diagramie przedstawiono planowane dochody i wydatki budżetu państwa w wybranych latach. W którym roku zaplanowano największy deficyt budżetowy? mld zł rok dochody budżetu państwa w mld zł wydatki budżetu państwa w mld zł A B C D Zadanie 68. Które świadczenie przysługuje pracownikowi, zatrudnionemu na podstawie umowy o pracę, z tytułu opłacania składek na ubezpieczenie chorobowe? A. Bezpłatna opieka zdrowotna. B. Renta inwalidzka. C. Wynagrodzenie za czas niezdolności do pracy. D. Bezpłatne lekarstwa. Zadanie 69. Jaki okres wypowiedzenia przysługuje pracownikowi zatrudnionemu na podstawie umowy o pracę na czas nieokreślony, który pracuje w przedsiębiorstwie 32 tygodnie? A. 2 tygodnie. B. 1 miesiąc. C. 2 miesiące. D. 3 miesiące. Strona 23 z 24

24 Zadanie 70. Z wynagrodzenia osoby zatrudnionej na podstawie umowy o pracę potrącana jest kwota pokrywająca w całości składki na ubezpieczenie A. chorobowe i zdrowotne. B. chorobowe i rentowe. C. wypadkowe i zdrowotne. D. wypadkowe i rentowe. Strona 24 z 24
