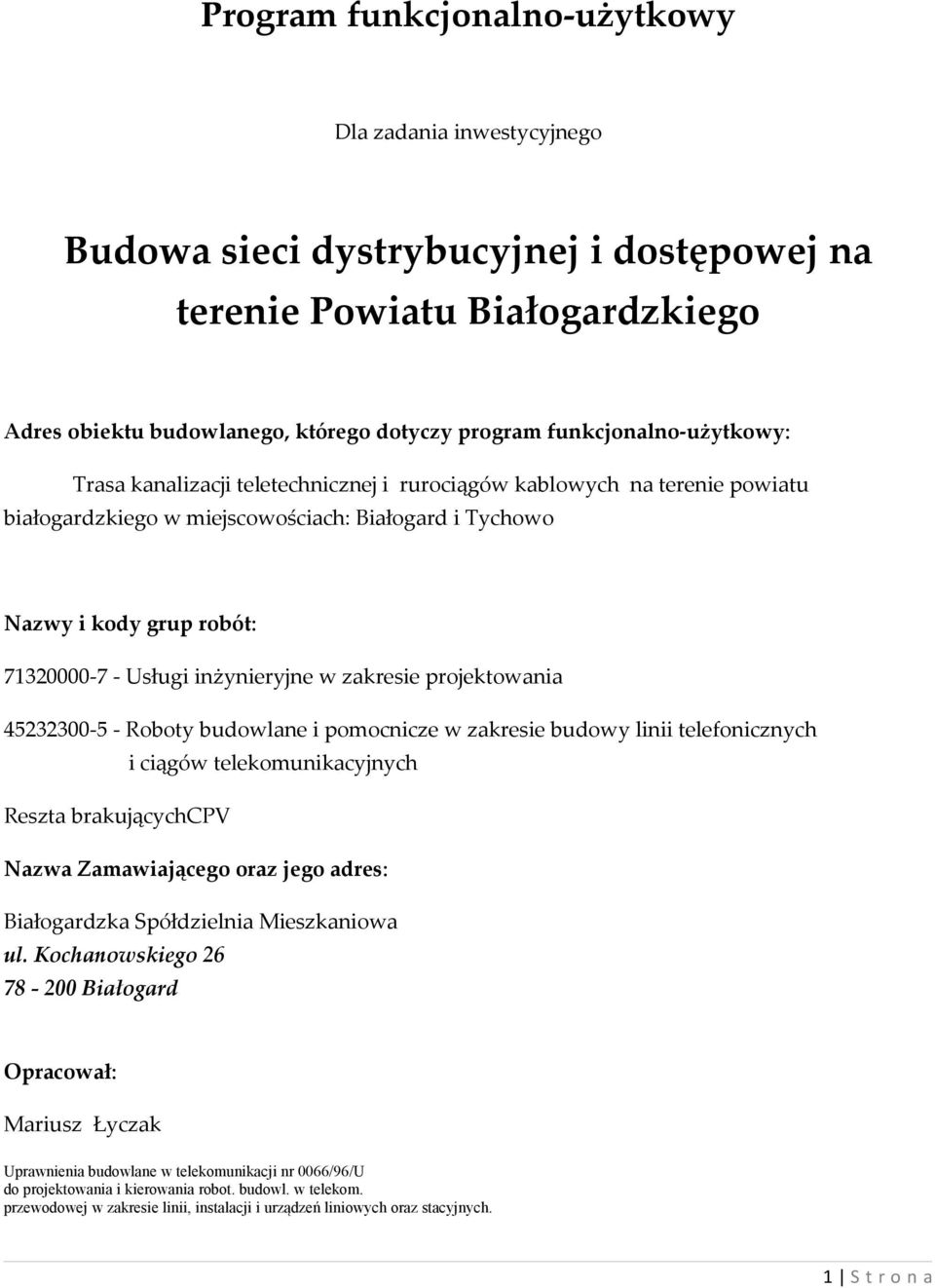

1 Program funkcjonalno-użytkowy Dla zadania inwestycyjnego Budowa sieci dystrybucyjnej i dostępowej na terenie Powiatu Białogardzkiego Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy: Trasa kanalizacji teletechnicznej i rurociągów kablowych na terenie powiatu białogardzkiego w miejscowościach: Białogard i Tychowo Nazwy i kody grup robót: Usługi inżynieryjne w zakresie projektowania Roboty budowlane i pomocnicze w zakresie budowy linii telefonicznych i ciągów telekomunikacyjnych Reszta brakującychcpv Nazwa Zamawiającego oraz jego adres: Białogardzka Spółdzielnia Mieszkaniowa ul. Kochanowskiego Białogard Opracował: Mariusz Łyczak Uprawnienia budowlane w telekomunikacji nr 0066/96/U do projektowania i kierowania robot. budowl. w telekom. przewodowej w zakresie linii, instalacji i urządzeń liniowych oraz stacyjnych. 1 S t r o n a

2 Lipiec, S t r o n a

3 1. Strona tytułowa Nazwa nadana zamówieniu przez Zamawiającego: Wzrost atrakcyjności Województwa Zachodniopomorskiego poprzez zaprojektowanie, wybudowanie oraz uruchomienie sieci dystrybucyjnej i dostępowej przez Białogardzką Spółdzielnię Mieszkaniową w ramach Regionalnego Programu Operacyjnego Województwa Zachodniopomorskiego na lata Oś priorytetowa 3 Rozwój społeczeństwa informacyjnego. Działanie 3.1. Infrastruktura społeczeństwa informacyjnego 3 S t r o n a

4 2. Część opisowa 1. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest zaprojektowanie i wybudowanie dystrybucyjnej i dostępowej sieci szerokopasmowej na terenie powiatu białogardzkiego w miejscowościach Białogard i Tychowo w ramach Regionalnego Programu Operacyjnego Województwa Zachodniopomorskiego na lata oś priorytetowa 3 Rozwój społeczeństwa informacyjnego Działanie 3.1. Infrastruktura Społeczeństwa Informacyjnego. Zadanie polega na zaprojektowaniu i wybudowaniu dystrybucyjnej i dostępowej sieci telekomunikacyjnej w oparciu o medium światłowodowe. Sieć ta będzie umożliwiała uruchomienie usług szerokopasmowych w rejonach oznaczonych na mapach Urzędu Komunikacji Elektronicznej, jako białe plamy, czyli terenach o wysokim stopniu wykluczenia cyfrowego. Projekt będzie realizowany na terenach gmin: miejskiej Białogard, gminy miejsko-wiejskiej Tychowo. Operatorem infrastruktury będzie Zamawiający posiadający wyspecjalizowane służby techniczne umożliwiające utrzymanie w działaniu sieci telekomunikacyjnej. Zamawiający posiada własny główny węzeł sieci szkieletowej na terenie miasta Białogard. W ramach tego projektu w Tychowie zlokalizowany zostanie węzeł magistralny włączony do Białogardu po łączach dzierżawionych od ENERGA operator. Dla założeń przyjętych w projekcie wybudowane zostanie infrastruktura pasywna tj. rurociągi kablowe telekomunikacyjne, pasywne węzły optyczne oraz kable światłowodowe umożliwiające budowę sieci NGA na terenach powyższych gmin. W projekcie przyjęto wykonanie rurociągów telekomunikacyjnych z wykorzystaniem systemu mikro kanalizacji teletechnicznej. W ramach projektu powstaną węzły światłowodowej sieci dystrybucyjnej zlokalizowane po jednym w Białogardzie i Tychowie. Ponadto sieci dystrybucyjna i dostępowa w Białogardzie, a dystrybucyjna w Tychowie wyposażone zostaną w elementy pasywne i aktywne które zagwarantują transfer stałego dostępu na poziomie nie niższym niż 30 Mbit/s. Wymienione w załączniku nr 1 urządzenia, a mające być zamontowane w węzłach i na sieci mają stworzyć system, który ma za zadanie udostępnić usługę dostępu do Internetu w dedykowanych obszarach miejscowości Tychowo oraz Białogard. W celu świadczenia usług operator proponuje rozwiązanie sprzętowe, które z centralnego dedykowanego miejsca umożliwia połączenie zewnętrzne poprzez router brzegowy następnie transport w warstwie optycznej wymienionej usługi do wyniesionych punktów dystrybucyjnych i dalej światłowodowo do abonenta końcowego 4 S t r o n a

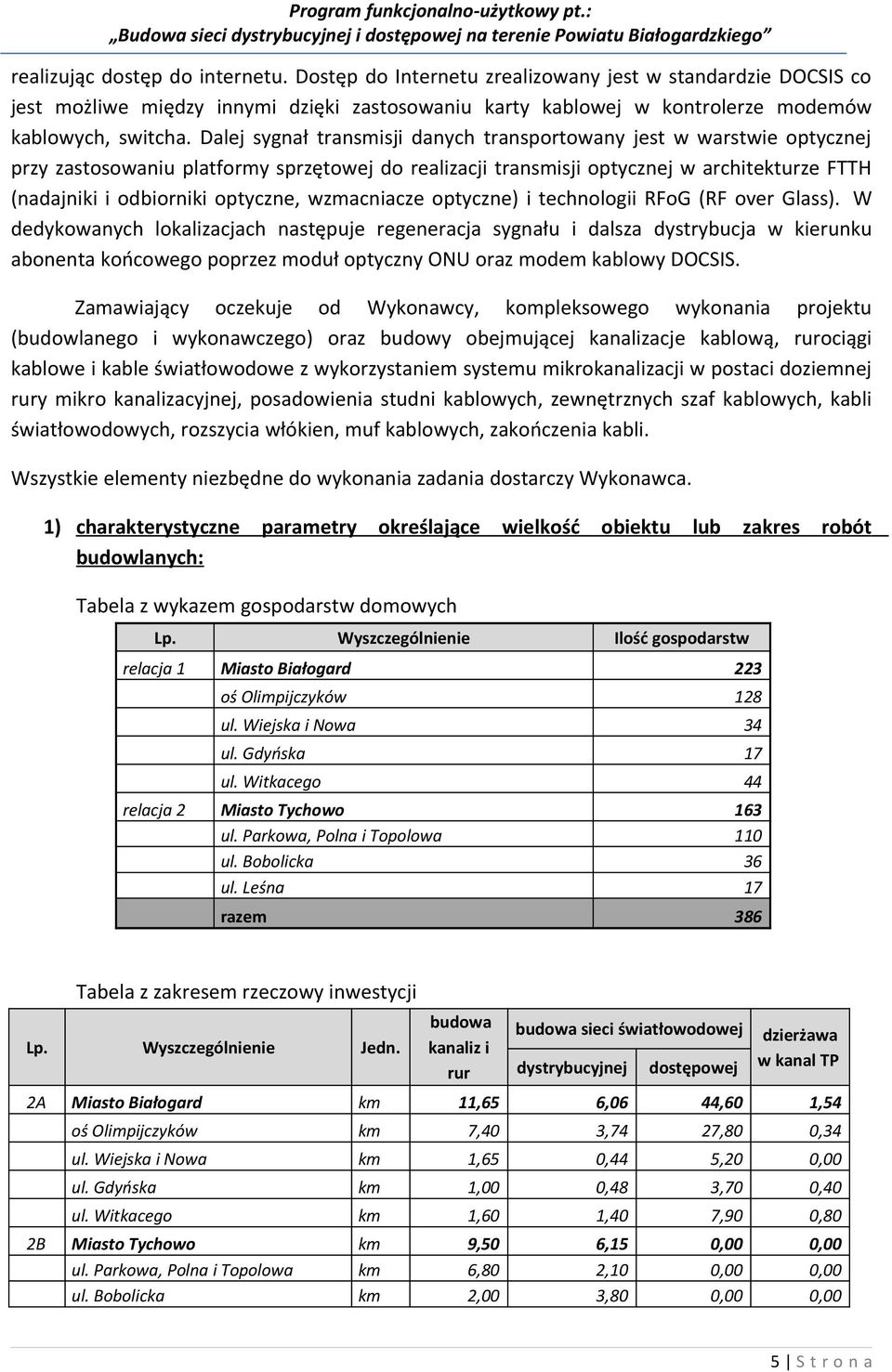

5 realizując dostęp do internetu. Dostęp do Internetu zrealizowany jest w standardzie DOCSIS co jest możliwe między innymi dzięki zastosowaniu karty kablowej w kontrolerze modemów kablowych, switcha. Dalej sygnał transmisji danych transportowany jest w warstwie optycznej przy zastosowaniu platformy sprzętowej do realizacji transmisji optycznej w architekturze FTTH (nadajniki i odbiorniki optyczne, wzmacniacze optyczne) i technologii RFoG (RF over Glass). W dedykowanych lokalizacjach następuje regeneracja sygnału i dalsza dystrybucja w kierunku abonenta końcowego poprzez moduł optyczny ONU oraz modem kablowy DOCSIS. Zamawiający oczekuje od Wykonawcy, kompleksowego wykonania projektu (budowlanego i wykonawczego) oraz budowy obejmującej kanalizacje kablową, rurociągi kablowe i kable światłowodowe z wykorzystaniem systemu mikrokanalizacji w postaci doziemnej rury mikro kanalizacyjnej, posadowienia studni kablowych, zewnętrznych szaf kablowych, kabli światłowodowych, rozszycia włókien, muf kablowych, zakończenia kabli. Wszystkie elementy niezbędne do wykonania zadania dostarczy Wykonawca. 1) charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych: Tabela z wykazem gospodarstw domowych Lp. Wyszczególnienie Ilość gospodarstw relacja 1 Miasto Białogard 223 oś Olimpijczyków 128 ul. Wiejska i Nowa 34 ul. Gdyńska 17 ul. Witkacego 44 relacja 2 Miasto Tychowo 163 ul. Parkowa, Polna i Topolowa 110 ul. Bobolicka 36 ul. Leśna 17 razem 386 Tabela z zakresem rzeczowy inwestycji Lp. Wyszczególnienie Jedn. budowa kanaliz i rur budowa sieci światłowodowej dystrybucyjnej dostępowej dzierżawa w kanal TP 2A Miasto Białogard km 11,65 6,06 44,60 1,54 oś Olimpijczyków km 7,40 3,74 27,80 0,34 ul. Wiejska i Nowa km 1,65 0,44 5,20 0,00 ul. Gdyńska km 1,00 0,48 3,70 0,40 ul. Witkacego km 1,60 1,40 7,90 0,80 2B Miasto Tychowo km 9,50 6,15 0,00 0,00 ul. Parkowa, Polna i Topolowa km 6,80 2,10 0,00 0,00 ul. Bobolicka km 2,00 3,80 0,00 0,00 5 S t r o n a

6 ul. Leśna km 0,70 0,25 0,00 0,00 razem 12,21 44,60 1,54 2) Aktualne uwarunkowania wykonania przedmiotu zamówienia: Inwestycja wymaga zgłoszenia robót budowlanych. Teren inwestycji jest położony na obszarze Powiatu Białogardzkiego. Dokumentami strategicznymi odnoszącymi się do celów realizacji inwestycji są Strategia kierunkowa rozwoju informatyzacji Polski do roku 2013 oraz perspektywiczna prognoza transformacji społeczeństwa informacyjnego do roku 2020 wskazuje zadania w zakresie informatyzacji oraz rozwoju społeczeństwa informacyjnego w Polsce do 2006 roku, które zostały wyznaczone w przyjętej przez Radę Ministrów w dniu 13 stycznia 2004 roku Strategii informatyzacji Rzeczypospolitej Polskiej - epolska na lata Strategia kierunkowa rozwoju informatyzacji Polski w latach oraz perspektywiczna prognoza transformacji społeczeństwa informacyjnego do roku 2020 stanowi prognozę na okres po zakończeniu obowiązywania Strategii epolska. Poszerzenie horyzontu planistycznego przedstawiono w dwóch perspektywach, do roku 2013 oraz Omawiany dokument strategiczny skupia się głównie na strategii informatyzacji na okres Na ten okres przewidywany jest, bowiem przełom związany z wejściem do fazy masowej implementacji nowych rozwiązań teleinformatycznych. Dlatego też, niejako z konieczności, perspektywa roku 2020 zarysowana została ogólnie. Cele procesu informatyzacji kraju w perspektywie roku 2013 zostały zdefiniowane następująco: zlikwidowanie zjawiska wykluczenia cyfrowego w zagrożonych grupach społecznych i obszarach geograficznych sprowadzenie do poziomu marginalnego wzrost penetracji wielokanałowego dostępu do szerokopasmowego Internetu do poziomu ponad 90 % powierzchni kraju i co najmniej 75% populacji dalsze wzmocnienie infrastruktury teleinformatycznej nauki umo8liwiajace aktywne uczestnictwo wszystkich jednostek naukowych w nowych formach aktywności jak np. wirtualne organizacje naukowe stworzenie wewnętrznej, bezpiecznej sieci administracji publicznej (centralnej i samorządowej) docierającej do wszystkich jednostek administracji w całym kraju stworzenie ogólnokrajowych, wielokanałowych zintegrowanych platform świadczenia usług elektronicznych administracji wykorzystujących podpis cyfrowy i identyfikator elektroniczny, w tym platform usług specjalizowanych (jak eturystyka, etransport) 6 S t r o n a

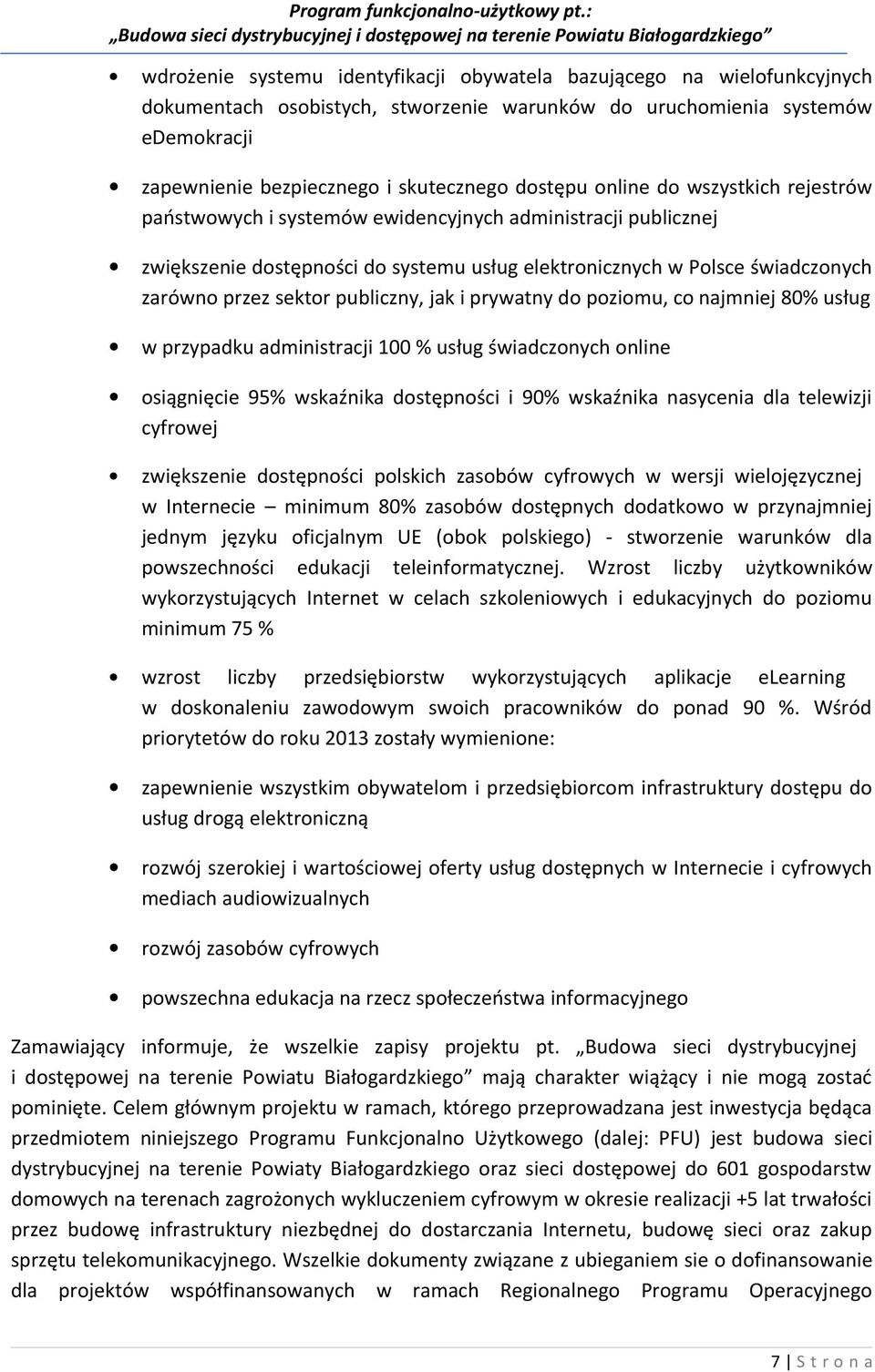

7 wdrożenie systemu identyfikacji obywatela bazującego na wielofunkcyjnych dokumentach osobistych, stworzenie warunków do uruchomienia systemów edemokracji zapewnienie bezpiecznego i skutecznego dostępu online do wszystkich rejestrów państwowych i systemów ewidencyjnych administracji publicznej zwiększenie dostępności do systemu usług elektronicznych w Polsce świadczonych zarówno przez sektor publiczny, jak i prywatny do poziomu, co najmniej 80% usług w przypadku administracji 100 % usług świadczonych online osiągnięcie 95% wskaźnika dostępności i 90% wskaźnika nasycenia dla telewizji cyfrowej zwiększenie dostępności polskich zasobów cyfrowych w wersji wielojęzycznej w Internecie minimum 80% zasobów dostępnych dodatkowo w przynajmniej jednym języku oficjalnym UE (obok polskiego) - stworzenie warunków dla powszechności edukacji teleinformatycznej. Wzrost liczby użytkowników wykorzystujących Internet w celach szkoleniowych i edukacyjnych do poziomu minimum 75 % wzrost liczby przedsiębiorstw wykorzystujących aplikacje elearning w doskonaleniu zawodowym swoich pracowników do ponad 90 %. Wśród priorytetów do roku 2013 zostały wymienione: zapewnienie wszystkim obywatelom i przedsiębiorcom infrastruktury dostępu do usług drogą elektroniczną rozwój szerokiej i wartościowej oferty usług dostępnych w Internecie i cyfrowych mediach audiowizualnych rozwój zasobów cyfrowych powszechna edukacja na rzecz społeczeństwa informacyjnego Zamawiający informuje, że wszelkie zapisy projektu pt. Budowa sieci dystrybucyjnej i dostępowej na terenie Powiatu Białogardzkiego mają charakter wiążący i nie mogą zostać pominięte. Celem głównym projektu w ramach, którego przeprowadzana jest inwestycja będąca przedmiotem niniejszego Programu Funkcjonalno Użytkowego (dalej: PFU) jest budowa sieci dystrybucyjnej na terenie Powiaty Białogardzkiego oraz sieci dostępowej do 601 gospodarstw domowych na terenach zagrożonych wykluczeniem cyfrowym w okresie realizacji +5 lat trwałości przez budowę infrastruktury niezbędnej do dostarczania Internetu, budowę sieci oraz zakup sprzętu telekomunikacyjnego. Wszelkie dokumenty związane z ubieganiem sie o dofinansowanie dla projektów współfinansowanych w ramach Regionalnego Programu Operacyjnego 7 S t r o n a

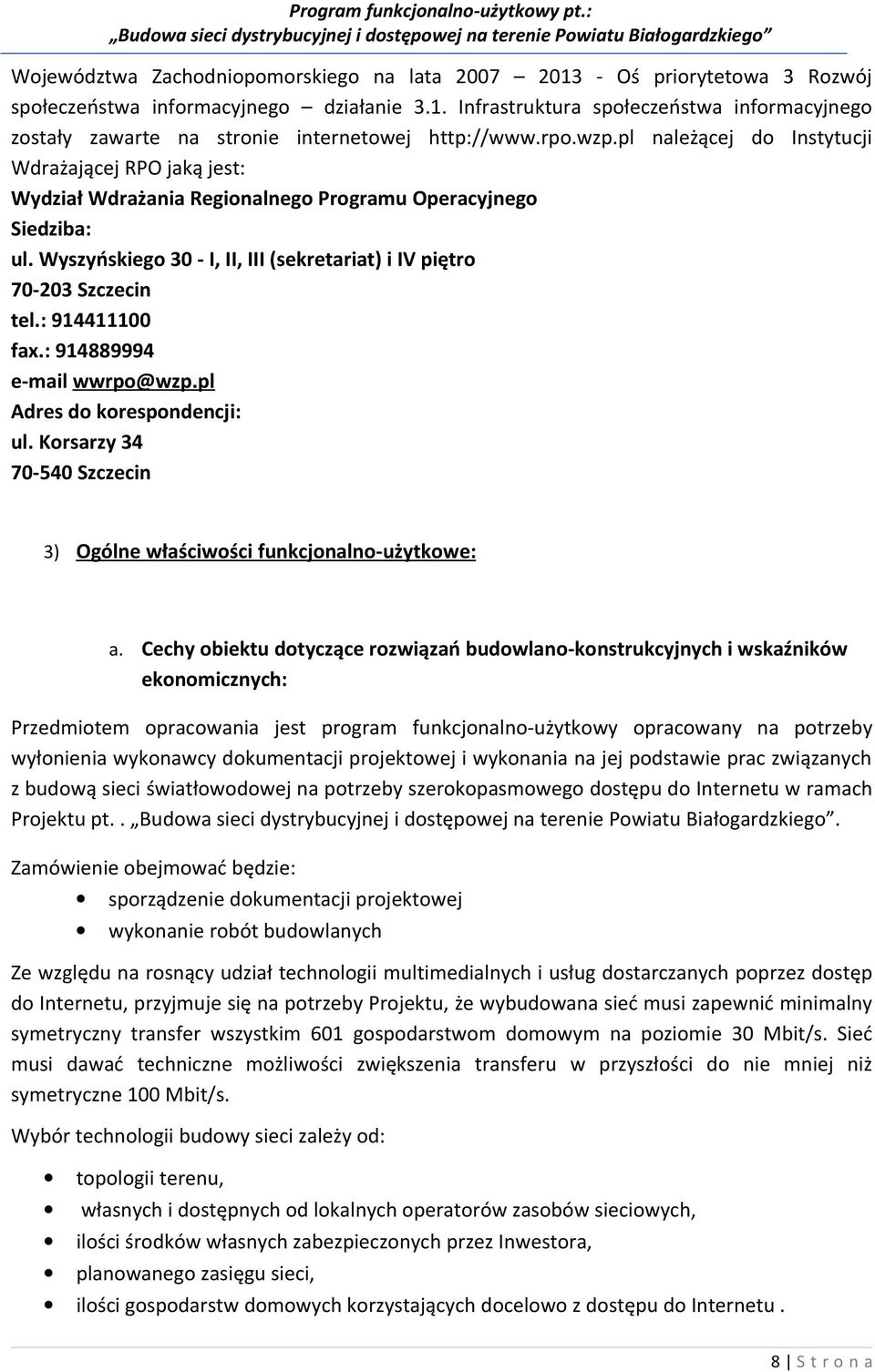

8 Województwa Zachodniopomorskiego na lata Oś priorytetowa 3 Rozwój społeczeństwa informacyjnego działanie 3.1. Infrastruktura społeczeństwa informacyjnego zostały zawarte na stronie internetowej należącej do Instytucji Wdrażającej RPO jaką jest: Wydział Wdrażania Regionalnego Programu Operacyjnego Siedziba: ul. Wyszyńskiego 30 - I, II, III (sekretariat) i IV piętro Szczecin tel.: fax.: wwrpo@wzp.pl Adres do korespondencji: ul. Korsarzy Szczecin 3) Ogólne właściwości funkcjonalno-użytkowe: a. Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych: Przedmiotem opracowania jest program funkcjonalno-użytkowy opracowany na potrzeby wyłonienia wykonawcy dokumentacji projektowej i wykonania na jej podstawie prac związanych z budową sieci światłowodowej na potrzeby szerokopasmowego dostępu do Internetu w ramach Projektu pt... Zamówienie obejmować będzie: sporządzenie dokumentacji projektowej wykonanie robót budowlanych Ze względu na rosnący udział technologii multimedialnych i usług dostarczanych poprzez dostęp do Internetu, przyjmuje się na potrzeby Projektu, że wybudowana sieć musi zapewnić minimalny symetryczny transfer wszystkim 601 gospodarstwom domowym na poziomie 30 Mbit/s. Sieć musi dawać techniczne możliwości zwiększenia transferu w przyszłości do nie mniej niż symetryczne 100 Mbit/s. Wybór technologii budowy sieci zależy od: topologii terenu, własnych i dostępnych od lokalnych operatorów zasobów sieciowych, ilości środków własnych zabezpieczonych przez Inwestora, planowanego zasięgu sieci, ilości gospodarstw domowych korzystających docelowo z dostępu do Internetu. 8 S t r o n a

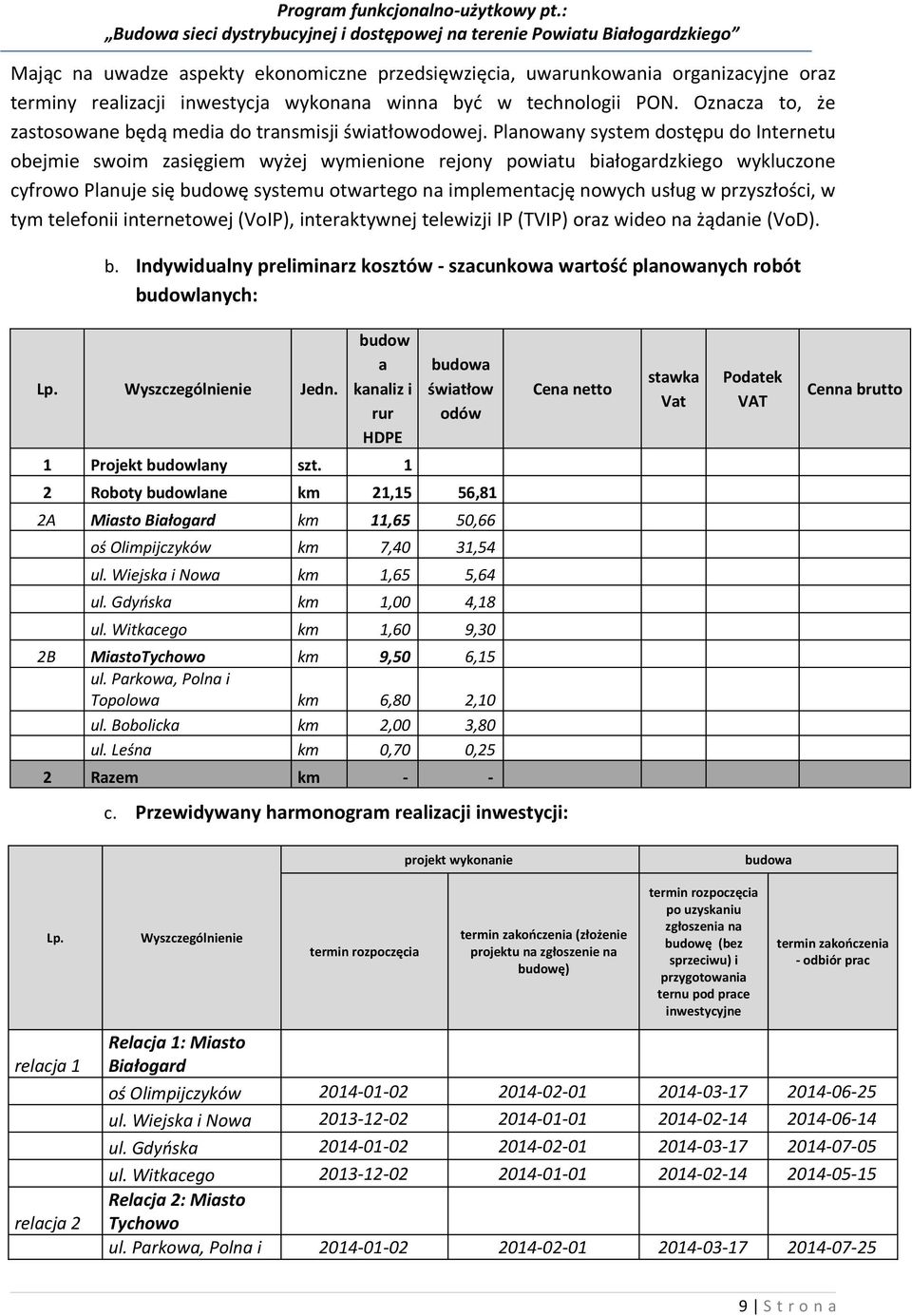

9 Mając na uwadze aspekty ekonomiczne przedsięwzięcia, uwarunkowania organizacyjne oraz terminy realizacji inwestycja wykonana winna być w technologii PON. Oznacza to, że zastosowane będą media do transmisji światłowodowej. Planowany system dostępu do Internetu obejmie swoim zasięgiem wyżej wymienione rejony powiatu białogardzkiego wykluczone cyfrowo Planuje się budowę systemu otwartego na implementację nowych usług w przyszłości, w tym telefonii internetowej (VoIP), interaktywnej telewizji IP (TVIP) oraz wideo na żądanie (VoD). b. Indywidualny preliminarz kosztów - szacunkowa wartość planowanych robót budowlanych: Lp. Wyszczególnienie Jedn. budow a kanaliz i rur HDPE budowa światłow odów Cena netto stawka Vat Podatek VAT Cenna brutto 1 Projekt budowlany szt. 1 2 Roboty budowlane km 21,15 56,81 2A Miasto Białogard km 11,65 50,66 oś Olimpijczyków km 7,40 31,54 ul. Wiejska i Nowa km 1,65 5,64 ul. Gdyńska km 1,00 4,18 ul. Witkacego km 1,60 9,30 2B MiastoTychowo km 9,50 6,15 ul. Parkowa, Polna i Topolowa km 6,80 2,10 ul. Bobolicka km 2,00 3,80 ul. Leśna km 0,70 0,25 2 Razem km - - c. Przewidywany harmonogram realizacji inwestycji: projekt wykonanie budowa Lp. relacja 1 relacja 2 Wyszczególnienie termin rozpoczęcia termin zakończenia (złożenie projektu na zgłoszenie na budowę) termin rozpoczęcia po uzyskaniu zgłoszenia na budowę (bez sprzeciwu) i przygotowania ternu pod prace inwestycyjne termin zakończenia - odbiór prac Relacja 1: Miasto Białogard oś Olimpijczyków ul. Wiejska i Nowa ul. Gdyńska ul. Witkacego Relacja 2: Miasto Tychowo ul. Parkowa, Polna i S t r o n a

10 Topolowa ul. Bobolicka ul. Leśna d. Warunki wykonania i odbioru robót budowlanych odpowiadających zawartości specyfikacji technicznych wykonania i odbioru robót budowlanych: Wykonawca będzie zobowiązany do zebrania (na piśmie) wszelkich informacji i materiałów wyjściowych do wykonania przedmiotu zamówienia, Wykonawca będzie zobowiązany do uzyskania w projekcie wszystkich niezbędnych uzgodnień i pozwoleń od instytucji zewnętrznych i służb Starostwa Powiatowego w Białogardzie, Wykonawca uzyska wszelkie uzgodnienia wymagane przepisami prawa budowlanego. Przy opracowywaniu dokumentacji Wykonawca uwzględni sugestie Zamawiającego, W rozwiązaniach projektowych należy zastosować wyroby budowlane dopuszczone do obrotu i powszechnego stosowania spełniające podstawowe wymogi dla obiektów budowlanych określone w art. 5 ust. 1 pkt 1 Ustawy z dnia 7 lipca 1994 Prawo budowlane (Dz.U nr 89 poz. 414 z późn. zm.), Wykonawca będzie zobowiązany do zapewnienia opracowania przedmiotu umowy z należytą starannością w sposób zgodny z wymogami ustawy, przepisami oraz najlepszą posiadaną wiedzą techniczną, Dokumentacja projektowa będzie skoordynowana branżowo i kompletna z punktu widzenia celu, któremu ma służyć oraz posiadać oświadczenie wykonawcy o spełnieniu tych wymagań; Wykonawca opatrzy przedmiot zamówienia w pisemne oświadczenia, że dostarczona dokumentacja jest zgodna z umową, obowiązującymi przepisami oraz normami, oraz że jest kompletna z punktu widzenia celu, któremu ma służyć, Wykonawca zagwarantuje opracowanie przedmiotu umowy przez osoby posiadające odpowiednie kwalifikacje zawodowe oraz ważne zaświadczenie o przynależności do właściwej Izby Inżynierów Budownictwa, Wykonawca przedmiotu umowy zobowiąże się bezpłatnie usuwać wszelkie błędy, nieścisłości i braki projektu ujawnione po jego odbiorze, a także w trakcie realizacji zadania, 10 S t r o n a

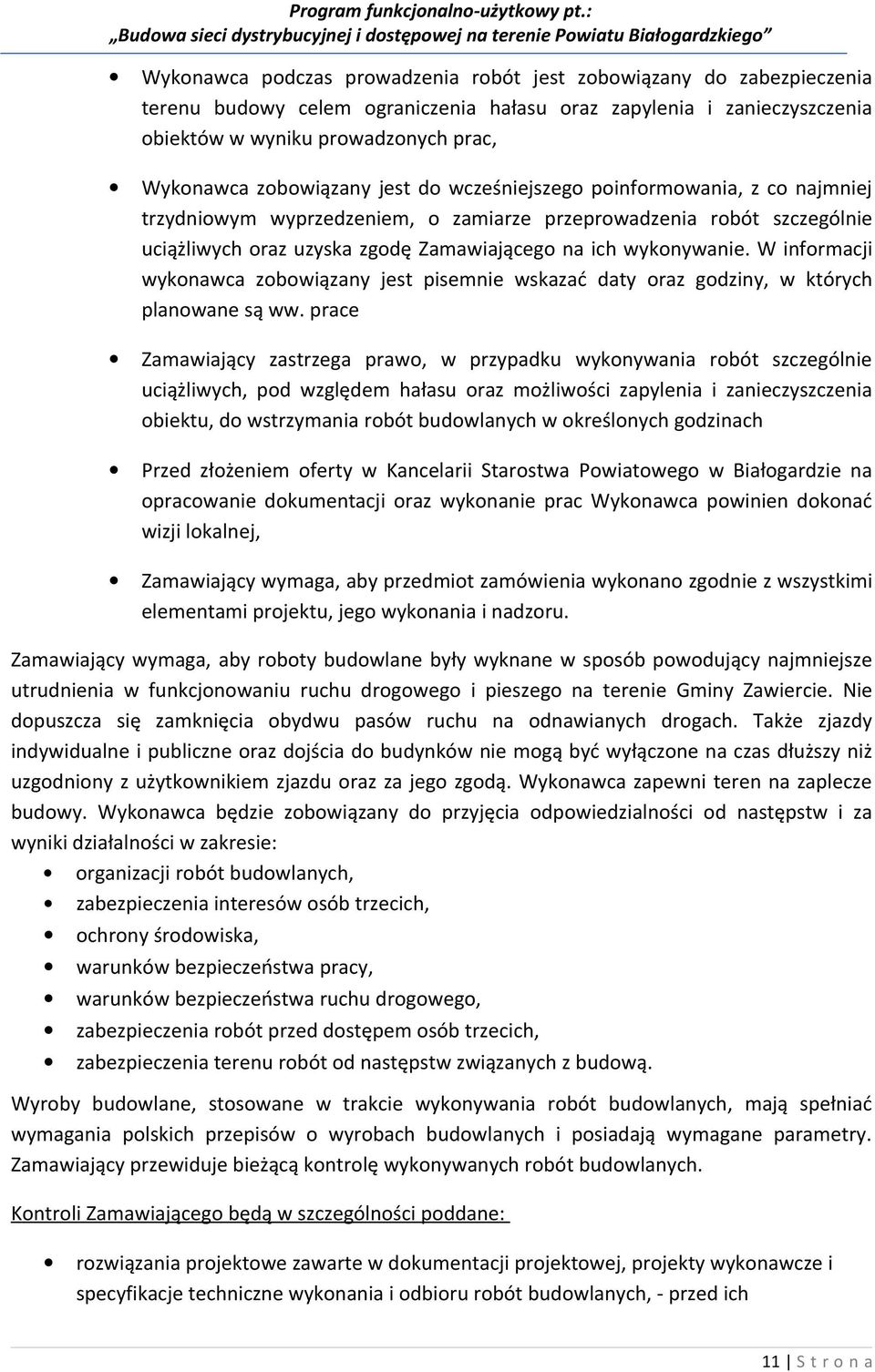

11 Wykonawca podczas prowadzenia robót jest zobowiązany do zabezpieczenia terenu budowy celem ograniczenia hałasu oraz zapylenia i zanieczyszczenia obiektów w wyniku prowadzonych prac, Wykonawca zobowiązany jest do wcześniejszego poinformowania, z co najmniej trzydniowym wyprzedzeniem, o zamiarze przeprowadzenia robót szczególnie uciążliwych oraz uzyska zgodę Zamawiającego na ich wykonywanie. W informacji wykonawca zobowiązany jest pisemnie wskazać daty oraz godziny, w których planowane są ww. prace Zamawiający zastrzega prawo, w przypadku wykonywania robót szczególnie uciążliwych, pod względem hałasu oraz możliwości zapylenia i zanieczyszczenia obiektu, do wstrzymania robót budowlanych w określonych godzinach Przed złożeniem oferty w Kancelarii Starostwa Powiatowego w Białogardzie na opracowanie dokumentacji oraz wykonanie prac Wykonawca powinien dokonać wizji lokalnej, Zamawiający wymaga, aby przedmiot zamówienia wykonano zgodnie z wszystkimi elementami projektu, jego wykonania i nadzoru. Zamawiający wymaga, aby roboty budowlane były wyknane w sposób powodujący najmniejsze utrudnienia w funkcjonowaniu ruchu drogowego i pieszego na terenie Gminy Zawiercie. Nie dopuszcza się zamknięcia obydwu pasów ruchu na odnawianych drogach. Także zjazdy indywidualne i publiczne oraz dojścia do budynków nie mogą być wyłączone na czas dłuższy niż uzgodniony z użytkownikiem zjazdu oraz za jego zgodą. Wykonawca zapewni teren na zaplecze budowy. Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: organizacji robót budowlanych, zabezpieczenia interesów osób trzecich, ochrony środowiska, warunków bezpieczeństwa pracy, warunków bezpieczeństwa ruchu drogowego, zabezpieczenia robót przed dostępem osób trzecich, zabezpieczenia terenu robót od następstw związanych z budową. Wyroby budowlane, stosowane w trakcie wykonywania robót budowlanych, mają spełniać wymagania polskich przepisów o wyrobach budowlanych i posiadają wymagane parametry. Zamawiający przewiduje bieżącą kontrolę wykonywanych robót budowlanych. Kontroli Zamawiającego będą w szczególności poddane: rozwiązania projektowe zawarte w dokumentacji projektowej, projekty wykonawcze i specyfikacje techniczne wykonania i odbioru robót budowlanych, - przed ich 11 S t r o n a

12 skierowaniem do wykonawcy robót budowlanych - w aspekcie ich zgodności z programem funkcjonalno-użytkowym oraz warunkami umowy, stosowane gotowe wyroby budowlane, w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach wykonawczych i w specyfikacjach technicznych, sposób wykonania robót budowlanych w aspekcie zgodności wykonania z projektami wykonawczymi i specyfikacjami technicznymi, Dla potrzeb zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót budowlanych oraz dokonywania odbiorów zamawiający przewiduje ustanowienie osoby upoważnionej do zarządzania realizacją umowy i inspektora nadzoru inwestorskiego w zakresie wynikającym z Ustawy z dnia 7 lipca 1994 Prawo budowlane (Dz.U nr 89 poz. 414 z późn. zm.) i postanowień umowy. Zamawiający ustala następujące rodzaje odbiorów: odbiór robót zanikających i ulegających zakryciu, odbiór częściowy, odbiór końcowy, odbiór po okresie rękojmi, odbiór ostateczny tj. po okresie gwarancji, Sprawdzeniu i kontroli będą podlegały: użyte wyroby budowlane i uzyskane w wyniku robót budowlanych elementy obiektu w odniesieniu do ich parametrów oraz ich zgodności z dokumentami budowy jakość wykonania robót Po odbiorze końcowym, wykonawca przekaże zamawiającemu dokumentację powykonawczą. 4) Szczegółowe właściwości funkcjonalno-użytkowe wyrażone we wskaźnikach powierzchniowo-kubaturowych ustalone zgodnie z Polską Normą PN-ISO 9836:1997 "Właściwości użytkowe w budownictwie. Określenie wskaźników powierzchniowych i kubaturowych": a) powierzchnie użytkowe poszczególnych pomieszczeń wraz z określeniem ich funkcji: nie dotyczy ze względu na specyfikę obiektu budowlanego b) wskaźniki powierzchniowo-kubaturowe, w tym wskaźnik określający udział powierzchni ruchu w powierzchni netto: nie dotyczy ze względu na specyfikę obiektu budowlanego 12 S t r o n a

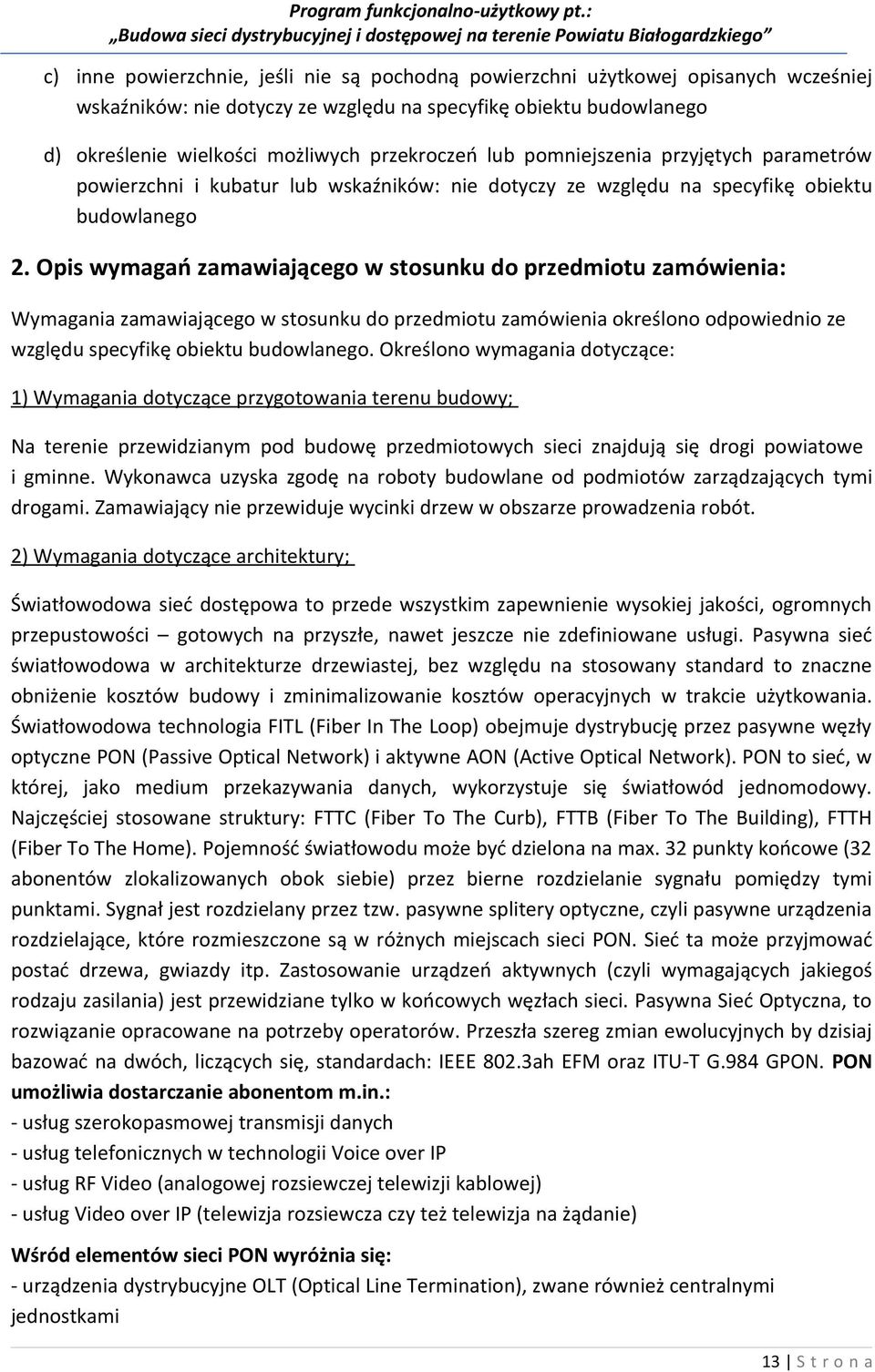

13 c) inne powierzchnie, jeśli nie są pochodną powierzchni użytkowej opisanych wcześniej wskaźników: nie dotyczy ze względu na specyfikę obiektu budowlanego d) określenie wielkości możliwych przekroczeń lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników: nie dotyczy ze względu na specyfikę obiektu budowlanego 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia: Wymagania zamawiającego w stosunku do przedmiotu zamówienia określono odpowiednio ze względu specyfikę obiektu budowlanego. Określono wymagania dotyczące: 1) Wymagania dotyczące przygotowania terenu budowy; Na terenie przewidzianym pod budowę przedmiotowych sieci znajdują się drogi powiatowe i gminne. Wykonawca uzyska zgodę na roboty budowlane od podmiotów zarządzających tymi drogami. Zamawiający nie przewiduje wycinki drzew w obszarze prowadzenia robót. 2) Wymagania dotyczące architektury; Światłowodowa sieć dostępowa to przede wszystkim zapewnienie wysokiej jakości, ogromnych przepustowości gotowych na przyszłe, nawet jeszcze nie zdefiniowane usługi. Pasywna sieć światłowodowa w architekturze drzewiastej, bez względu na stosowany standard to znaczne obniżenie kosztów budowy i zminimalizowanie kosztów operacyjnych w trakcie użytkowania. Światłowodowa technologia FITL (Fiber In The Loop) obejmuje dystrybucję przez pasywne węzły optyczne PON (Passive Optical Network) i aktywne AON (Active Optical Network). PON to sieć, w której, jako medium przekazywania danych, wykorzystuje się światłowód jednomodowy. Najczęściej stosowane struktury: FTTC (Fiber To The Curb), FTTB (Fiber To The Building), FTTH (Fiber To The Home). Pojemność światłowodu może być dzielona na max. 32 punkty końcowe (32 abonentów zlokalizowanych obok siebie) przez bierne rozdzielanie sygnału pomiędzy tymi punktami. Sygnał jest rozdzielany przez tzw. pasywne splitery optyczne, czyli pasywne urządzenia rozdzielające, które rozmieszczone są w różnych miejscach sieci PON. Sieć ta może przyjmować postać drzewa, gwiazdy itp. Zastosowanie urządzeń aktywnych (czyli wymagających jakiegoś rodzaju zasilania) jest przewidziane tylko w końcowych węzłach sieci. Pasywna Sieć Optyczna, to rozwiązanie opracowane na potrzeby operatorów. Przeszła szereg zmian ewolucyjnych by dzisiaj bazować na dwóch, liczących się, standardach: IEEE 802.3ah EFM oraz ITU-T G.984 GPON. PON umożliwia dostarczanie abonentom m.in.: - usług szerokopasmowej transmisji danych - usług telefonicznych w technologii Voice over IP - usług RF Video (analogowej rozsiewczej telewizji kablowej) - usług Video over IP (telewizja rozsiewcza czy też telewizja na żądanie) Wśród elementów sieci PON wyróżnia się: - urządzenia dystrybucyjne OLT (Optical Line Termination), zwane również centralnymi jednostkami 13 S t r o n a

14 - urządzenia zakańczające sieć optyczną u odbiorców ONT (Optical Network Termination), zwane terminalami abonenckimi - urządzenia zakańczające sieć optyczną w lokalnym punkcie dystrybucyjnym ONU (Optical Network Unit) Zalety technologii PON: - duża odporność sieci na zakłócenia transmisji - duży zasięg od węzła usługowego do terminala abonenckiego - najwyższe przepływności, z możliwością dalszego ich powiększania (do kilkudziesięciu Gbit/s) przy pomocy technik zwielokrotniania WDM lub DWDM, lecz bez potrzeby wymiany najbardziej kosztownego składnika sieci, którym jest medium transmisyjne 3) Wymagania dotyczące konstrukcji Szkielet światłowodowy i relacje kablowe: W zakresie robót budowlanych zostanie wybudowana światłowodowa sieć szkieletowa na bazie kabli światłowodowych jednomodowych, spełniających wymagania dla transmisji w II i III oknie transmisyjnym (1310, 1490nm, 1550 i 1625nm), z kompletnym osprzętem światłowodowym w postaci muf kablowych, przełącznic światłowodowych, spliterów etc. Do prowadzenia sieci dystrybucyjnej i dostępowej wykorzystana ma zostać system mikrokanalizacji teletechnicznej. Na warstwie optycznej sieci posadowione zostaną urządzenia aktywne systemu GEPON (Gigabit Ethernet Passive Optical Network). W zakresie robót elektrycznych zostaną wykonane wszystkie prace związane z zasileniem urządzeń centralnych i wyniesionych wszystkich systemów uruchamianych na bazie światłowodowej sieci szkieletowej (GEPON). W zakresie prac informatycznych będą wykonane wszystkie działania związane z implementacją oprogramowania użytkowego oraz testowaniem funkcjonalności wszystkich uruchamianych systemów. Jako medium transmisyjne przewidziano kable światłowodowe jednodomowe G.562d lub lepsze (9/125um) 72, 48 i 24 włókna w warstwie dystrybucyjnej oraz od 2 do 12 w warstwie dostępowej. Zakończenia kabli realizowane będą złączami SC/APC. Jako element sieci umożliwiający podział mocy optycznej należy użyć splitery TYPU PLC symetryczne zgodnie z projektem. Należy wykonać kompletne pomiary kabli optotelekomunikacyjnych. Pomiary powinny być wykonane na długości fali 1310/1490/1550/1625 nm. Na wszystkich liniach światłowodowych powinny być wykonane pomiary reflektometrycze i transmisyjne metodą wtrąceniowa (IL,ORL) jak też pomiary dyspersji chromatycznej (CD), dyspersji polaryzacyjne (PMD) oraz analizy widma (OSA). Sieć budowana ma być w architekturze punkt wielopunkt P2MP, jako pasywna sieć optyczna GEPON (Gigabit Ethernet Passive Optical Network). Parametry: 1. Zdefiniowane przez standard IEEE 802.3ah 2. Składa się z OLT, ONU i ODN 3. Oparta na technologii Ethernet 4. Zasięg do 20 km 5. Splitery 1:2 1:8, 1:32 1:64 14 S t r o n a

15 6. Transmisja po jednym włóknie światłowodu 7. Długości fal: Tx nm; Rx nm 8. Przepływność do 1Gb/s symetrycznie Parametry urządzeń OLT: 1. 2 karty liniowe OLT (8 niezaleznych linii PON) 2. 8 portów 1Gb/s, po 4 na kartę 3. obsługa 256 ONU (8 sieci PON po 32 ONU) 4. wbudowane karta karta MPU do zarządzania 5. 2 moduły zasilające (AC+DC lub DC+DC) 6. Złącza światłowodowe SC 7. Kompaktowe budowa 19 1U Parametry urządzeń ONU: 1. 4 porty 10/100 BaseT 2. Złącza światłowodowe SC 3. Zasilanie: zewnętrzny zasilacz 12VDC 4. Wspiera ToS/802.1p QoS 5. Obsługuje tablice 16 VLAN oraz 64 MAC 6. Obsługuje protokół IGMP V1 i V2 4) Wymagania dotyczące instalacji Istnieje możliwość budowy kabli światłowodowych wzdłuż dróg lokalnych, gminnych i powiatowych. Kable światłowodowe będą układane w rurociągu kablowym lub bezpośrednio w ziemi w części dostępowej. Część dystrybucyjna oparta będzie o tradycyjną kanalizację jednootworową fi 110 wraz z niezbędnymi studniami kablowymi. 15 S t r o n a

16 Standard układanie linii kablowych będzie zgodny z normami budowlanymi i branżowymi w tym ZN-96-T001. Kable światłowodowe instalowane będą w odcinkach fabrykacyjnych nie dłuższych niż 2 km. Łączenie odcinków odbywać się będzie w dystrybucyjnych szafach kablowych. Do budowy infrastruktury doziemnej używane będą mikrokable w do instalacji w rurkach mikrokanalizacji o średnicy 10/8mm. Zamawiający nie przewiduje wykorzystywania kanalizacji ściekowej i wodociągowej. Obowiązkiem Wykonawcy sieci dostępowej i dystrybucyjnej jest uzgodnienie z właścicielami gruntów możliwość budowy kabli światłowodowych na istniejącej podbudowie, a w przypadku, gdy podbudowa nie spełnia warunków technicznych zaprojektowanie i wybudowanie odpowiedniej infrastruktury. Instalacje światłowodowe i elektryczne muszą być wykonane zgodnie z obowiązującą technologią, przepisami prawa oraz instrukcjami i wymaganiami szczegółowymi. 16 S t r o n a

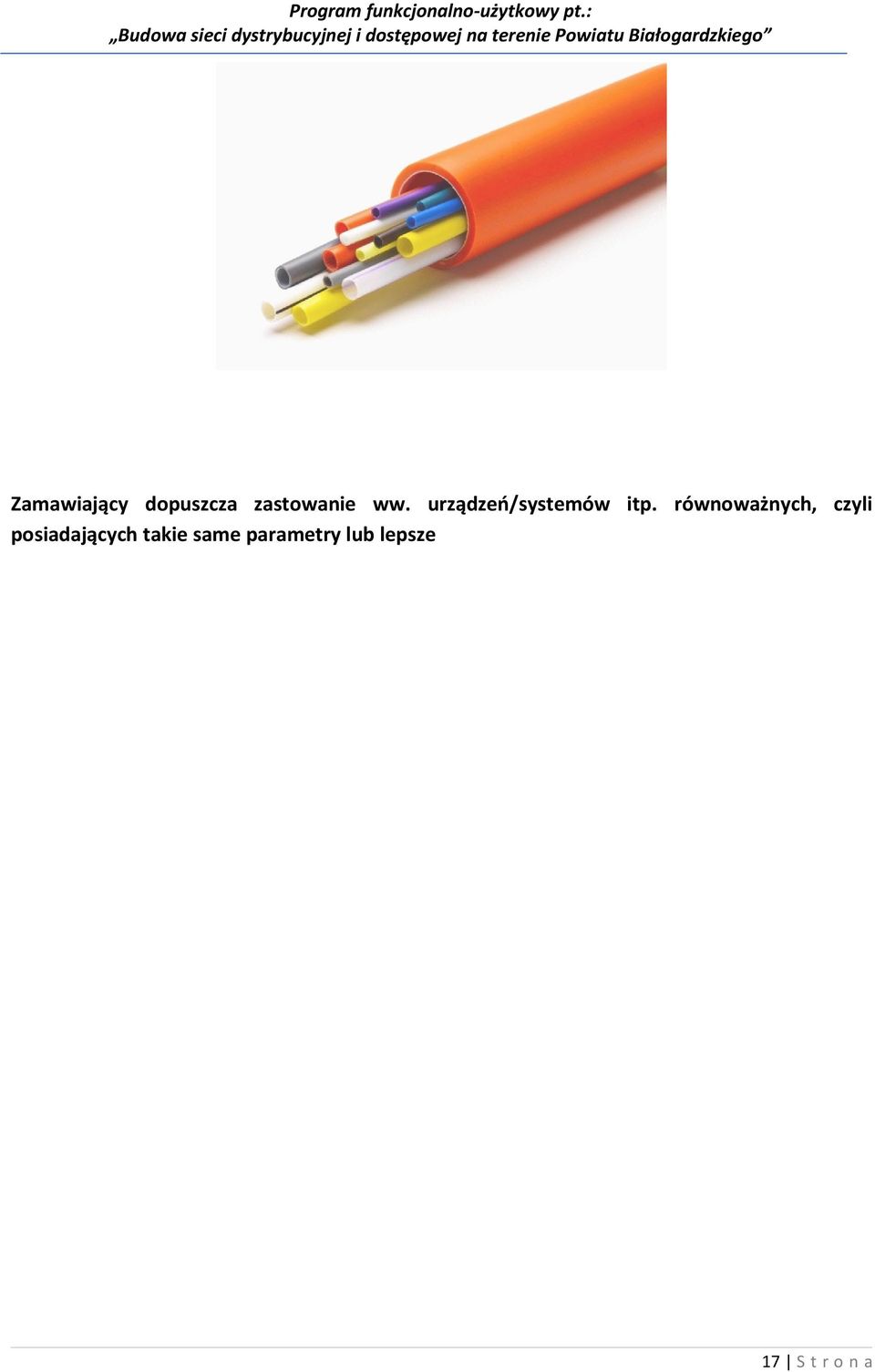

17 Zamawiający dopuszcza zastowanie ww. urządzeń/systemów itp. równoważnych, czyli posiadających takie same parametry lub lepsze 17 S t r o n a

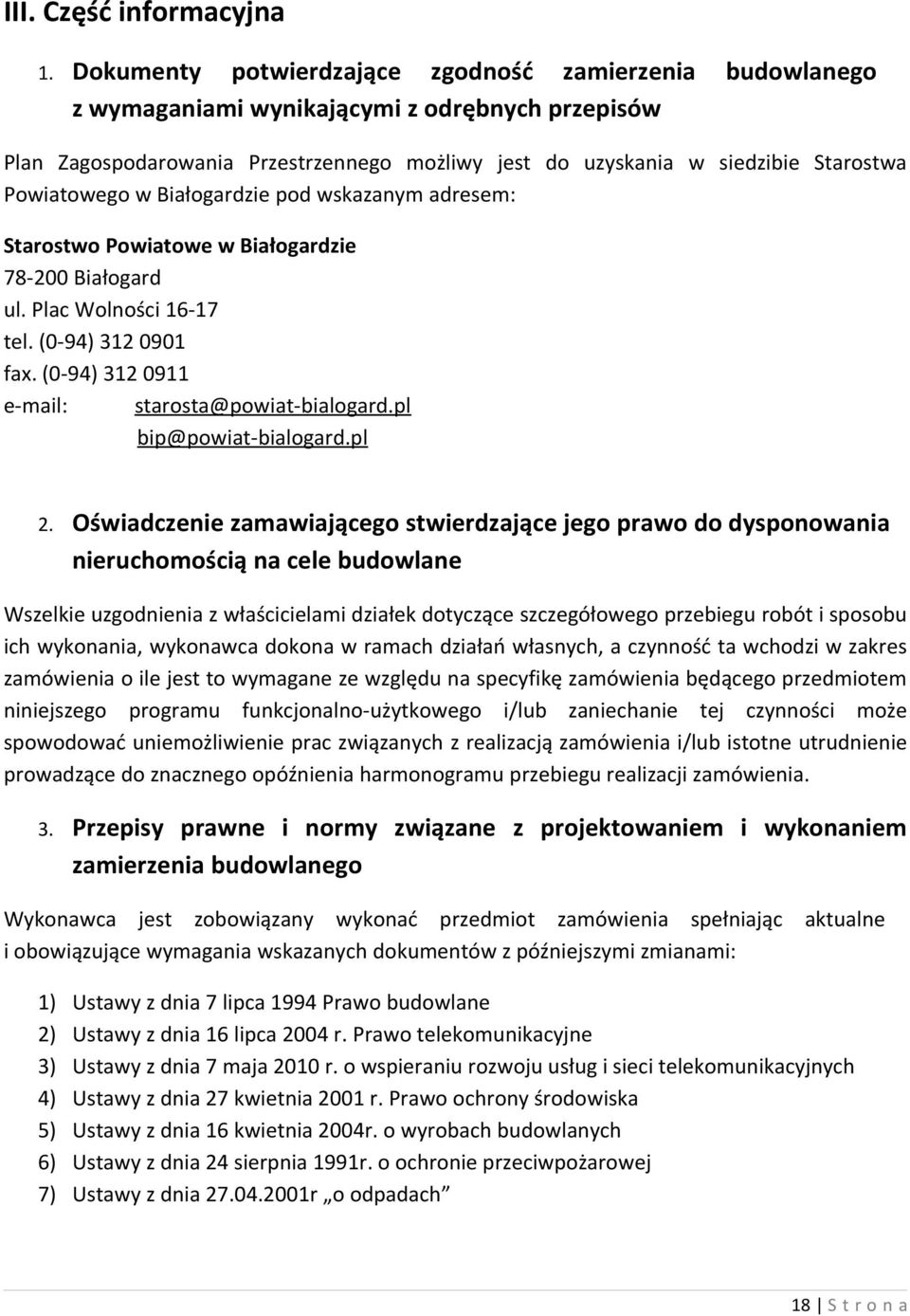

18 III. Część informacyjna 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Plan Zagospodarowania Przestrzennego możliwy jest do uzyskania w siedzibie Starostwa Powiatowego w Białogardzie pod wskazanym adresem: Starostwo Powiatowe w Białogardzie Białogard ul. Plac Wolności tel. (0-94) fax. (0-94) starosta@powiat-bialogard.pl bip@powiat-bialogard.pl 2. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Wszelkie uzgodnienia z właścicielami działek dotyczące szczegółowego przebiegu robót i sposobu ich wykonania, wykonawca dokona w ramach działań własnych, a czynność ta wchodzi w zakres zamówienia o ile jest to wymagane ze względu na specyfikę zamówienia będącego przedmiotem niniejszego programu funkcjonalno-użytkowego i/lub zaniechanie tej czynności może spowodować uniemożliwienie prac związanych z realizacją zamówienia i/lub istotne utrudnienie prowadzące do znacznego opóźnienia harmonogramu przebiegu realizacji zamówienia. 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Wykonawca jest zobowiązany wykonać przedmiot zamówienia spełniając aktualne i obowiązujące wymagania wskazanych dokumentów z późniejszymi zmianami: 1) Ustawy z dnia 7 lipca 1994 Prawo budowlane 2) Ustawy z dnia 16 lipca 2004 r. Prawo telekomunikacyjne 3) Ustawy z dnia 7 maja 2010 r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych 4) Ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska 5) Ustawy z dnia 16 kwietnia 2004r. o wyrobach budowlanych 6) Ustawy z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej 7) Ustawy z dnia r o odpadach 18 S t r o n a

19 Budowa sieci dystrybucyjnej i dostępowej na terenie Powiatu Białogardzkiego 8) Rozporządzenia Ministra Środowiska z dnia 30 października 2003r. w sprawie dopuszczalnych pól elektro-magnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów 9) Rozporządzenia Ministra Środowiska z dnia 9 listopada 2004r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięć do sporządzania raportu o oddziaływaniu na środowisko 10) Rozporządzenia Ministra Łączności z dnia 21 kwietnia 1995r. w sprawie warunków technicznych zasilania energią elektryczną obiektów budowlanych łączności 11) Rozporządzenia Ministra Infrastruktury z dnia 26 października 2005r. w sprawie warunków technicznych jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie 12) Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie 13) Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego 14) Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego 15) Rozporządzenia Ministra Spraw Wewnętrznych z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej 16) Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 kwietnia 2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów 17) Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia 18) Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy 19) Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych 20) Normy ZN-96/TPSA-002. Linie optotelekomunikacyjne. Ogólne wymagania techniczne; 21) Normy ZN-96/TPSA-005. Kable optotelekomunikacyjne jednomodowe dalekosiężne. Wymagania i badania; 22) Normy ZN-96/TPSA-006. Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania; 23) Normy ZN-96/TPSA-007. Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania; 24) Normy ZN-96/TPSA-008. Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania; 19 S t r o n a

20 Budowa sieci dystrybucyjnej i dostępowej na terenie Powiatu Białogardzkiego 25) Normy ZN-96/TPSA-009. Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania; 26) Normy ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. 27) Normy ZN-96/TPSA-012. Kanalizacja kablowa pierwotna. Wymagania i badania; 28) Normy ZN-96/TPSA-013. Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania; 29) Normy ZN-96/TPSA-017. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania; 30) Normy ZN-96/TPSA-019. Rury trudnopalne (RHDPEt). Wymagania i badania; 31) Normy ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. Wymagania i badania; 32) Normy ZN-96/TPSA-022. Przywieszka identyfikacyjna. Wymagania i badania; 33) oraz wszelkich innych ustaw oraz rozporządzeń, Polskich Norm, zasad wiedzy technicznej i sztuki budowlanej wymaganej d prawidłowej realizacji zakresu opisanego w niniejszym programie funkcjonalno-użytkowym. Zamawiający informuje również, ze jest zobowiązany stosować reguły wynikające z Ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2010 r. Nr 113, poz. 759, z późn. zm.). 4. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych a) kopia mapy zasadniczej, Zamawiający zobowiązuje wykonawcę do pozyskania wszelkich wymaganych dokumentów technicznych, stanowiących podstawę projektowania i budowy, a w szczególności aktualnych map do celów projektowych w skali 1:500 dla całej trasy projektowanej sieci. b) wyniki badań gruntowo-wodnych na terenie budowy dla potrzeb posadowienia obiektów, Wykonawca przeprowadzi wymagane badania gruntowo-wodne na terenie budowy w ramach działań własnych, a czynność ta wchodzi w zakres zamówienia o ile jest to wymagane ze względu na specyfikę zamówienia będącego przedmiotem niniejszego programu funkcjonalnoużytkowego i/lub zaniechanie tej czynności może spowodować uniemożliwienie prac związanych z realizacją zamówienia i/lub istotne utrudnienie prowadzące do znacznego opóźnienia harmonogramu przebiegu realizacji zamówienia. c) zalecenia konserwatorskie konserwatora zabytków, Wykonawca pozyska wszelkie wymagane zgody konserwatora zabytków na terenie budowy w ramach działań własnych, a czynność ta wchodzi w zakres zamówienia o ile jest to wymagane 20 S t r o n a

21 Budowa sieci dystrybucyjnej i dostępowej na terenie Powiatu Białogardzkiego ze względu na specyfikę zamówienia będącego przedmiotem niniejszego programu funkcjonalnoużytkowego i/lub zaniechanie tej czynności może spowodować uniemożliwienie prac związanych z realizacją zamówienia i/lub istotne utrudnienie prowadzące do znacznego opóźnienia harmonogramu przebiegu realizacji zamówienia. d) inwentaryzacja zieleni, Wykonawca wykona inwentaryzację zieleni i sporządzi kompletny raport oddziaływania na środowisko, w tym raport oddziaływania na obszar NATURA 2000 zgodnie z Rozporządzeniem Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U. Nr 257, poz z późń. zm.) na terenie budowy w ramach działań własnych, a czynność ta wchodzi w zakres zamówienia, o ile jest to wymagane ze względu na specyfikę zamówienia będącego przedmiotem niniejszego programu funkcjonalno-użytkowego i/lub zaniechanie tej czynności może spowodować uniemożliwienie prac związanych z realizacją zamówienia i/lub istotne utrudnienie prowadzące do znacznego opóźnienia harmonogramu przebiegu realizacji zamówienia. e) dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska, Wykonawca przeprowadzi wymagane badania zanieczyszczeń atmosfery do analizy ochrony powietrza i/lub ekspertyzy z zakresu ochrony środowiska na terenie budowy w ramach działań własnych, a czynność ta wchodzi w zakres zamówienia o ile jest to wymagane ze względu na specyfikę zamówienia będącego przedmiotem niniejszego programu funkcjonalno-użytkowego i/lub zaniechanie tej czynności może spowodować uniemożliwienie prac związanych z realizacją zamówienia i/lub istotne utrudnienie prowadzące do znacznego opóźnienia harmonogramu przebiegu realizacji zamówienia. f) pomiary ruchu drogowego, hałasu i innych uciążliwości, Wykonawca przeprowadzi pomiary ruchu drogowego, hałasu i innych uciążliwości na terenie budowy w ramach działań własnych, a czynność ta wchodzi w zakres zamówienia o ile jest to wymagane ze względu na specyfikę zamówienia będącego przedmiotem niniejszego programu funkcjonalno-użytkowego i/lub zaniechanie tej czynności może spowodować uniemożliwienie prac związanych z realizacją zamówienia i/lub istotne utrudnienie prowadzące do znacznego opóźnienia harmonogramu przebiegu realizacji zamówienia. g) inwentaryzację lub dokumentację obiektów budowlanych, jeżeli podlegają one przebudowie, odbudowie, rozbudowie, nadbudowie, rozbiórkom lub remontom w zakresie architektury, konstrukcji, instalacji i urządzeń technologicznych, a także 21 S t r o n a
