1 EASY-Box Stworzone przez profesjonalistów dla profesjonalistów

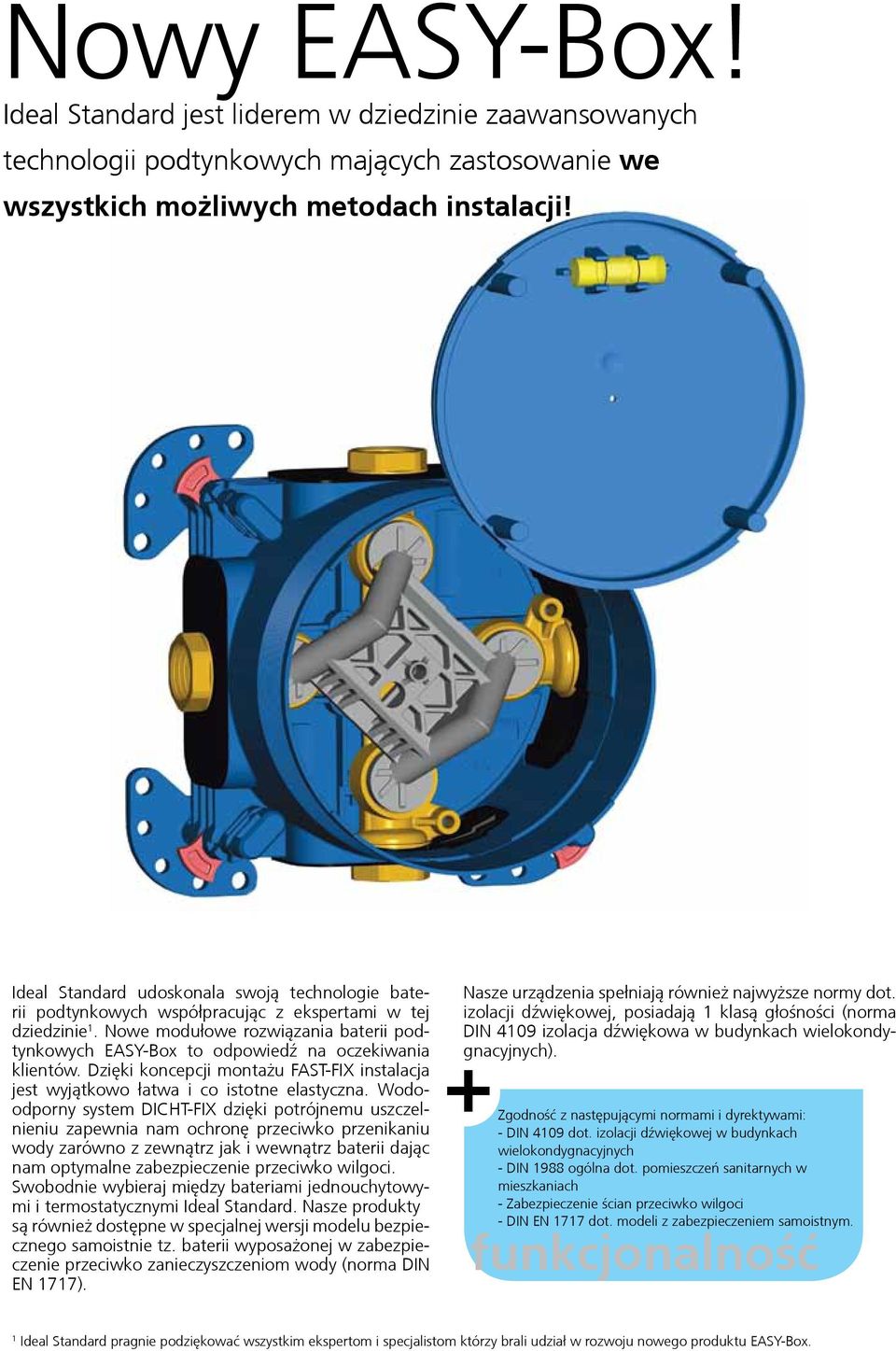

2 Nowy Easy-Box! Ideal Standard jest liderem w dziedzinie zaawansowanych technologii podtynkowych mających zastosowanie we wszystkich możliwych metodach instalacji! Ideal Standard udoskonala swoją technologie baterii podtynkowych współpracując z ekspertami w tej dziedzinie 1. Nowe modułowe rozwiązania baterii podtynkowych Easy-Box to odpowiedź na oczekiwania klientów. Dzięki koncepcji montażu Fast-Fix instalacja jest wyjątkowo łatwa i co istotne elastyczna. Wodoodporny system DICHT-FIX dzięki potrójnemu uszczelnieniu zapewnia nam ochronę przeciwko przenikaniu wody zarówno z zewnątrz jak i wewnątrz baterii dając nam optymalne zabezpieczenie przeciwko wilgoci. Swobodnie wybieraj między bateriami jednouchytowymi i termostatycznymi Ideal Standard. Nasze produkty są również dostępne w specjalnej wersji modelu bezpiecznego samoistnie tz. baterii wyposażonej w zabezpieczenie przeciwko zanieczyszczeniom wody (norma DIN EN 1717). Nasze urządzenia spełniają również najwyższe normy dot. izolacji dźwiękowej, posiadają 1 klasą głośności (norma DIN 4109 izolacja dźwiękowa w budynkach wielokondygnacyjnych). + Zgodność z następującymi normami i dyrektywami: - DIN 4109 dot. izolacji dźwiękowej w budynkach wielokondygnacyjnych - DIN 1988 ogólna dot. pomieszczeń sanitarnych w mieszkaniach - Zabezpieczenie ścian przeciwko wilgoci - DIN EN 1717 dot. modeli z zabezpieczeniem samoistnym. funkcjonalnoœæ 1 Ideal Standard pragnie podziękować wszystkim ekspertom i specjalistom którzy brali udział w rozwoju nowego produktu EASY-Box.

3 Zestaw 1 Uniwersalny zestaw podtynkowy - A1000NU. Uniwersalny zestaw podtynkowy Ideal Standard jest wyjątkowo elastyczny i możliwy do stosowania we wszystkich metodach instalacji. Jego montaż jest łatwy i nie wymaga użycia specjalnych narzędzi. Ten podstawowy zestaw podtynkowy (A1000NU) można swobodnie skompletować z wszystkimi naszymi bateriami natryskowymi, wannowymi i termostatycznymi. Regulowane wsporniki montażowe Wystające przyłącza Urządzenie przepływowe Wbudowany uchwyt poziomicy Rowki na obudowie Zestaw 2 Zestaw 2 zawiera główną funkcjonalną i stylistyczną część baterii podtynkowej Ideal Standard. Funkcjonalna część baterii podtynkowej zawiera: Głowicę, przełącznik, zawór zamykający, zawór zwrotny (w baterii termostatycznej w komplecie, w baterii 1 uchwytowej opcjonalny), wbudowana uszczelka w podkładce montażowej. natryskowa. Głowica CLICK. natryskowa. Głowica, boczne zawory zamykające. wannowa. Głowica CLICK, przełącznik wanna/natrysk. wannowa. Głowica, przełącznik wanna/ natrysk, boczne zawory zamykające. + Stylistyczna część baterii podtynkowej zawiera: Elementy zewnętrzne baterii zależne od wyboru serii. Część funkcjonalna baterii podtynkowej jest dostępna z ponad 30 wzorami baterii oferując szeroki i elastyczny wybór ich stylu. natryskowa wannowa natryskowa wannowa 02 03

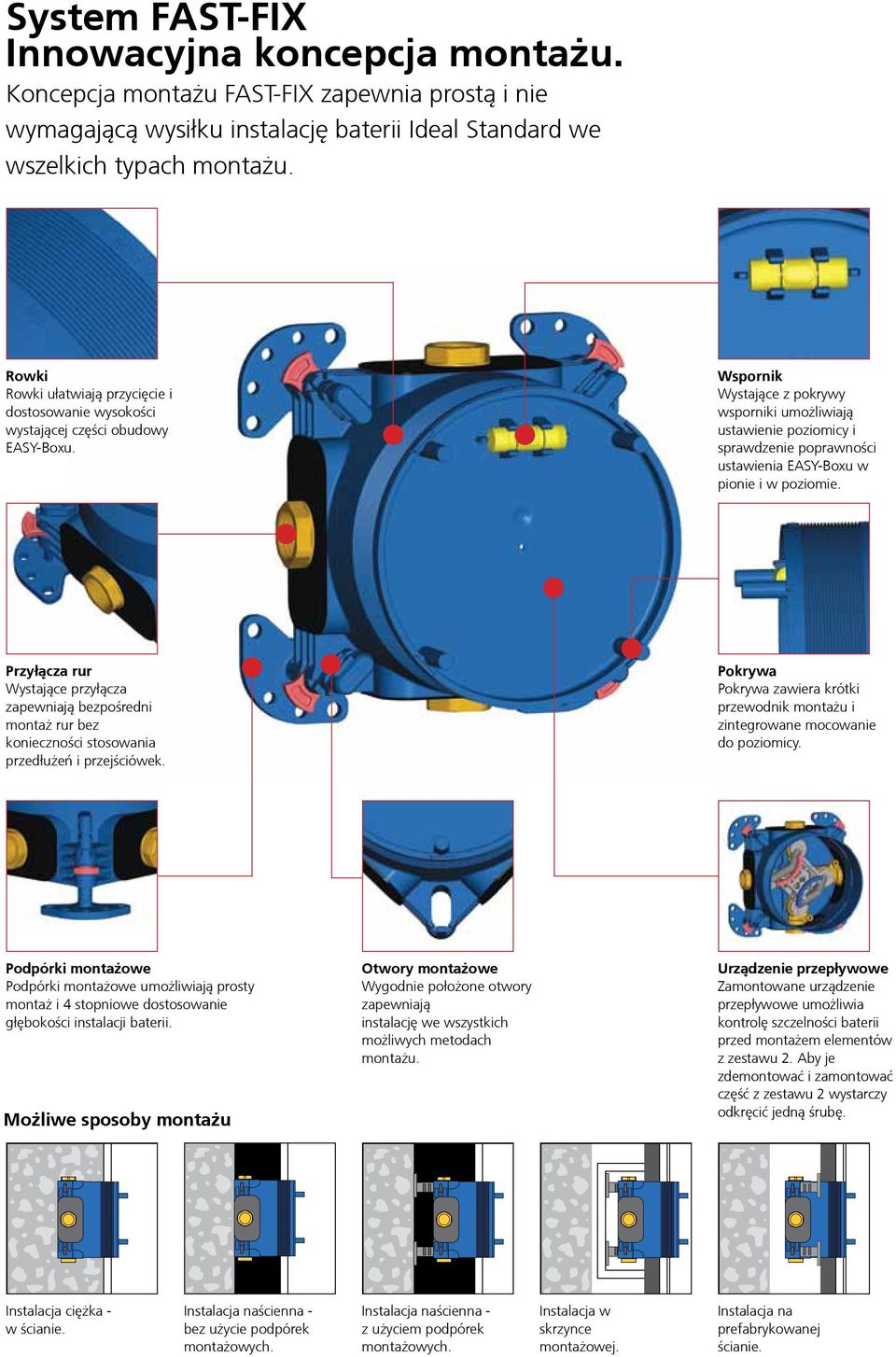

4 System FAST-FIX Innowacyjna koncepcja montażu. Koncepcja montażu FAST-FIX zapewnia prostą i nie wymagającą wysiłku instalację baterii Ideal Standard we wszelkich typach montażu. Rowki Rowki ułatwiają przycięcie i dostosowanie wysokości wystającej części obudowy EASY-Boxu. Wspornik Wystające z pokrywy wsporniki umożliwiają ustawienie poziomicy i sprawdzenie poprawności ustawienia EASY-Boxu w pionie i w poziomie. Przył¹cza rur Wystające przyłącza zapewniają bezpośredni montaż rur bez konieczności stosowania przedłużeń i przejściówek. Pokrywa Pokrywa zawiera krótki przewodnik montażu i zintegrowane mocowanie do poziomicy. Podpórki montażowe Podpórki montażowe umożliwiają prosty montaż i 4 stopniowe dostosowanie głębokości instalacji baterii. Możliwe sposoby montażu Otwory montażowe Wygodnie położone otwory zapewniają instalację we wszystkich możliwych metodach montażu. Urządzenie przepływowe Zamontowane urządzenie przepływowe umożliwia kontrolę szczelności baterii przed montażem elementów z zestawu 2. Aby je zdemontować i zamontować część z zestawu 2 wystarczy odkręcić jedną śrubę. Instalacja ciężka - w ścianie. Instalacja naścienna - bez użycie podpórek montażowych. Instalacja naścienna - z użyciem podpórek montażowych. Instalacja w skrzynce montażowej. Instalacja na prefabrykowanej ścianie.

5 System DICHT-FIX- 100% wodoodporności. Przetestowany i sprawdzony system DICHT-FIX zapewnia potrójne uszczelnienie baterii Ideal Standard. Szybki montaż Zamocować EASY-Box do ściany. Podłączyć rury. Zamocować tkaninę uszczelniającą na przygotowanej ścianie. Zewnętrzna wodoodporność - ochrona przed spływająca po ścianie wodą. Płytka podpierająca dzięki swej konstrukcji zapewnia zewnętrzną ochronę EASY- Boxa przez spływającą po ścianie wodą. Wszystkie otwory montażowe są indywidualnie i solidnie uszczelnione. Przepłukać instalację stosując urządzenie przepływowe. Przyciąć wystające części EASY-Boxu, zamknąć wodę i zdjąć urządzenie przepływowe. Zamocować funkcjonalną cześć baterii podtynkowej (termostat lub baterię jednouchwytową) z zestawu 2 i zweryfikować jej szczelność. Zewnętrzna wodoodporność - Uszczelniająca tkanina: Uszczelniająca tkanina zastępuje stare sposoby uszczelnienia ramki i dodatkowo zapobiega przesiąkaniu wody. Budowa uszczelnienia EASY-Box Ideal Standard zapewnia beztroską radość kąpieli! Wewnętrzna wodoodporność Inteligentne rozwiązanie - wkładki uszczelniające: - uszczelka wykonywana Dodatkowe uszczelki wokół metoda wtryskową: płytka przyłączy rur zapobiegają przed podpierająca jest wykonana z 2 jakimkolwiek przeciekom na elementów połączonych w procesie odlewania ciśnieniowego. ścianę. Bezpośrednie wstrzyknięcie części uszczelniającej w odlewany element zapewnia że połączone elementy są idealnie szczelne. Dla instalacji podtynkowych najważniejszą kwestią jest zapewnienie aby ściana była dobrze chroniona przez wilgocią. Podczas uruchamiania prysznica, woda nie powinna przedostawać się na ścianę np. poprzez szczeliny miedzy częściami baterii. Dlatego też stosunkowo duże otwory na baterią wykonane w ścianie muszą być szczególnie dobrze chronione. Nałożyć na głowice i przełącznik płytkę podpierającą i przykręcić we właściwej pozycji. Następnie zamocować stylistyczne elementy baterii podtynkowej. Gotowe! EASY-Box łączy nowoczesny styl z zaawansowana technologią! 04 05

6 Przykłady instalacji Koncepcja baterii podtynkowej EASY-Box została opracowana we współpracy z zespołem ekspertów. W trakcie jej tworzenia szczególną uwagę zwrócono na łatwość montażu baterii podtynkowej. Dzięki temu na podstwie EASY- Boxa łatwo jest wykonać nawet skomplikowane instalacje. Poniższe przykłady prezentują różne zastosowania baterii podtynkowej. natryskowa np. Moments A4718AA Zestaw natryskowy np. Idealrain Instalacja z jednym punktem zasilania Instalacja baterii natryskowej jednouchwytowej czy też termostatycznej jest bardzo prosta. Za pomocą załączonej zaślepki zamykamy dolny lub górny wypływ wody wybierając w ten sposób wylot zmieszanej wody. Następnie należy przepłukać instalację za pomocą załączonego urządzenia przepływowego i po jego zdemontowaniu, zamocować najpierw funkcjonalną a potem stylistyczną część baterii podtynkowej. Przykład nr 1 lub Przyłącze kątowe wannowa np. Ceratherm 100 New A4888AA. Przykład nr 2 Woda zimna Woda ciepła Woda zmieszana Zestaw natryskowy np. Idealrain Przykład nr 1 lub przykład nr 2 Przyłącze kątowe Instalacja baterii termostatycznej wannowej EASY Box można również zastosować z baterią termostatyczną wannową wyposażoną w przełącznik umożliwiający zasilanie dwóch punktów. Dzięki temu rozwiązaniu nie jest potrzebny oddzielny przełącznik, co nie tylko upraszcza instalację, ale także zapewnia większy komfort. jednouchwytowa wannowa dowolnej serii. Woda zimna Woda ciepła Woda zmieszana

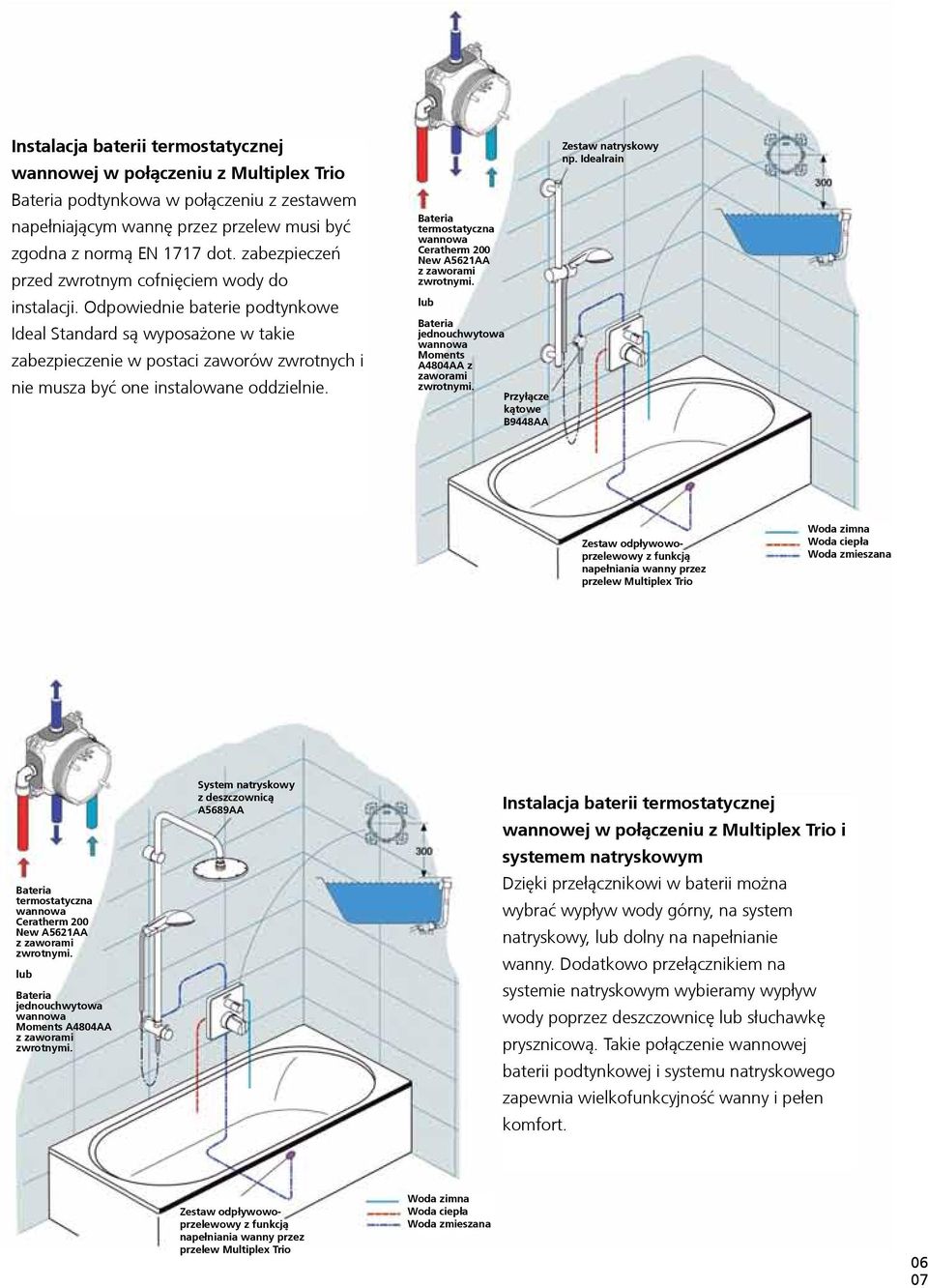

7 Instalacja baterii termostatycznej wannowej w połączeniu z Multiplex Trio podtynkowa w połączeniu z zestawem napełniającym wannę przez przelew musi być zgodna z normą EN 1717 dot. zabezpieczeń przed zwrotnym cofnięciem wody do instalacji. Odpowiednie baterie podtynkowe Ideal Standard są wyposażone w takie zabezpieczenie w postaci zaworów zwrotnych i nie musza być one instalowane oddzielnie. wannowa Ceratherm 200 New A5621AA z zaworami zwrotnymi. lub jednouchwytowa wannowa Moments A4804AA z zaworami zwrotnymi. Przyłącze kątowe B9448AA Zestaw natryskowy np. Idealrain Zestaw odpływowoprzelewowy z funkcją napełniania wanny przez przelew Multiplex Trio Woda zimna Woda ciepła Woda zmieszana wannowa Ceratherm 200 New A5621AA z zaworami zwrotnymi. lub jednouchwytowa wannowa Moments A4804AA z zaworami zwrotnymi. System natryskowy z deszczownicą A5689AA Instalacja baterii termostatycznej wannowej w połączeniu z Multiplex Trio i systemem natryskowym Dzięki przełącznikowi w baterii można wybrać wypływ wody górny, na system natryskowy, lub dolny na napełnianie wanny. Dodatkowo przełącznikiem na systemie natryskowym wybieramy wypływ wody poprzez deszczownicę lub słuchawkę prysznicową. Takie połączenie wannowej baterii podtynkowej i systemu natryskowego zapewnia wielkofunkcyjność wanny i pełen komfort. Zestaw odpływowoprzelewowy z funkcją napełniania wanny przez przelew Multiplex Trio Woda zimna Woda ciepła Woda zmieszana 06 07

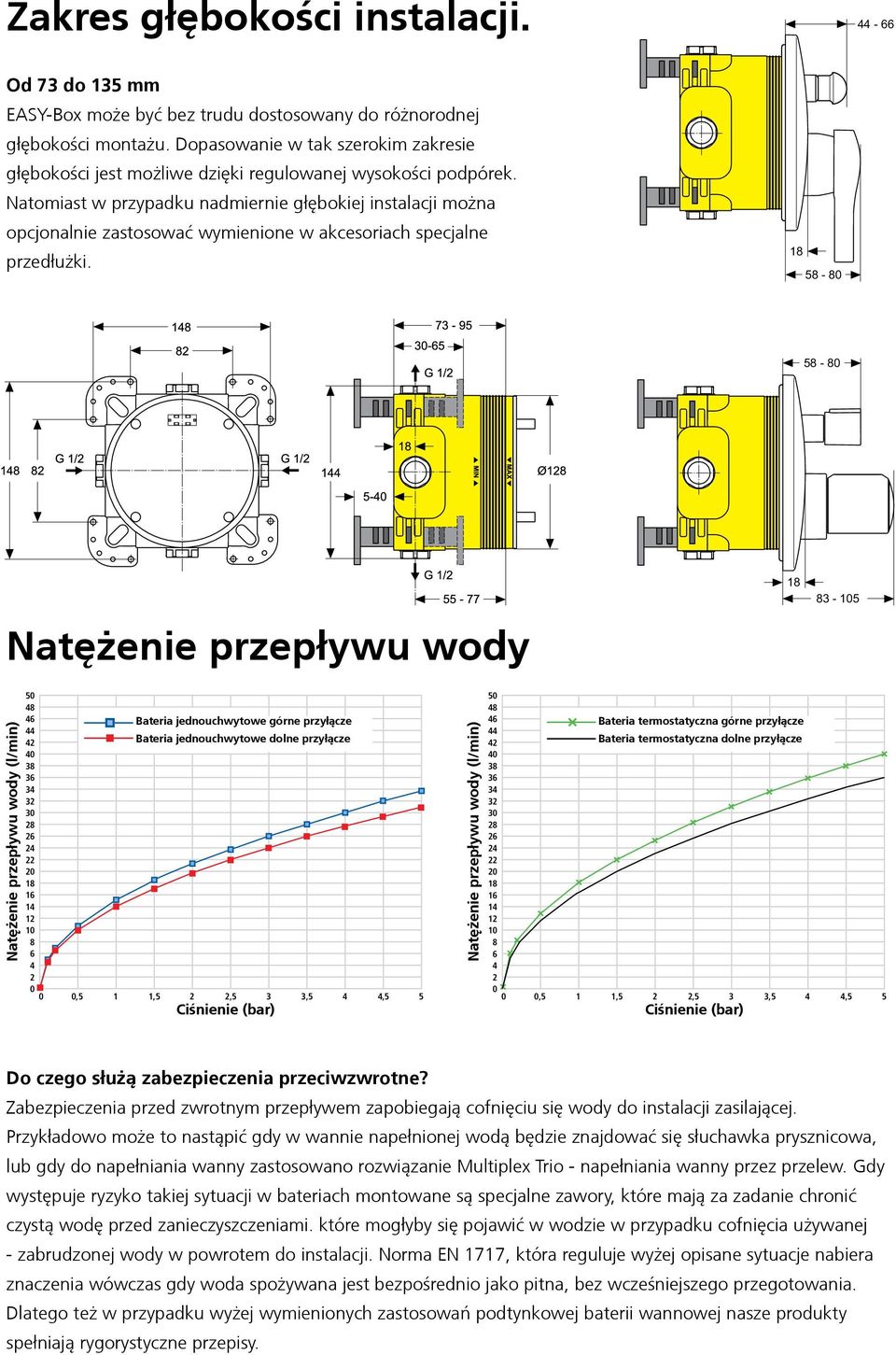

8 Zakres głębokości instalacji Od 73 do 135 mm EASY-Box może być bez trudu dostosowany do różnorodnej głębokości montażu. Dopasowanie w tak szerokim zakresie głębokości jest możliwe dzięki regulowanej wysokości podpórek. Natomiast w przypadku nadmiernie głębokiej instalacji można opcjonalnie zastosować wymienione w akcesoriach specjalne przedłużki Natężenie przepływu wody Natężenie Durchflussleistung: przepływu Freier Auslauf wody (l/min) (l/min) Einhebelmischer jednouchwytowe oben górne przyłącze Einhebelmischer jednouchwytowe unten dolne przyłącze ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 Druck (bar) Ciśnienie (bar) Natężenie przepływu wody (l/min) Durchflussleistung: Freier Auslauf (l/min) Einzelthermostat oben górne przyłącze Einzelthermostat unten dolne przyłącze 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 Druck (bar) Ciśnienie (bar) Do czego służą zabezpieczenia przeciwzwrotne? Zabezpieczenia przed zwrotnym przepływem zapobiegają cofnięciu się wody do instalacji zasilającej. Przykładowo może to nastąpić gdy w wannie napełnionej wodą będzie znajdować się słuchawka prysznicowa, lub gdy do napełniania wanny zastosowano rozwiązanie Multiplex Trio - napełniania wanny przez przelew. Gdy występuje ryzyko takiej sytuacji w bateriach montowane są specjalne zawory, które mają za zadanie chronić czystą wodę przed zanieczyszczeniami. które mogłyby się pojawić w wodzie w przypadku cofnięcia używanej - zabrudzonej wody w powrotem do instalacji. Norma EN 1717, która reguluje wyżej opisane sytuacje nabiera znaczenia wówczas gdy woda spożywana jest bezpośrednio jako pitna, bez wcześniejszego przegotowania. Dlatego też w przypadku wyżej wymienionych zastosowań podtynkowej baterii wannowej nasze produkty spełniają rygorystyczne przepisy.

9 EASY-Box Technologia przemyślana do końca Mądre rozwiązania. W EASY-Box znajdziesz rozwiązania, nawet dla złożonych i problematycznych instalacji. Zaworki odcinające mogą być zamontowane opcjonalnie również w baterii nietermostatycznej. Specjalna głowica rozwiązuje problem z błędnym, odwrotnym podłączeniem wody. Ramki dystansowe i przedłużki umożliwiają montaż baterii podtynkowej na zestawie EASY-Box również w przypadku zbyt głębokiej lub zbyt płytkiej instalacji. Zaworki odcinające dla baterii nietermostatycznej A960706NU Głowica dla odwrotnego podłączenia wody: Nietermostat: A963462NU Termostat: A963606NU Zestaw przedłużek 20 mm do zbyt głębokiego montażu: A960704NU Zestaw przedłużek 40 mm do zbyt głębokiego montażu: A962476NU Ramki dystansowe: Do okągłej rozety baterii Do kwadratowej rozety baterii Do cylindrycznej rozety baterii (157mm) 08 09

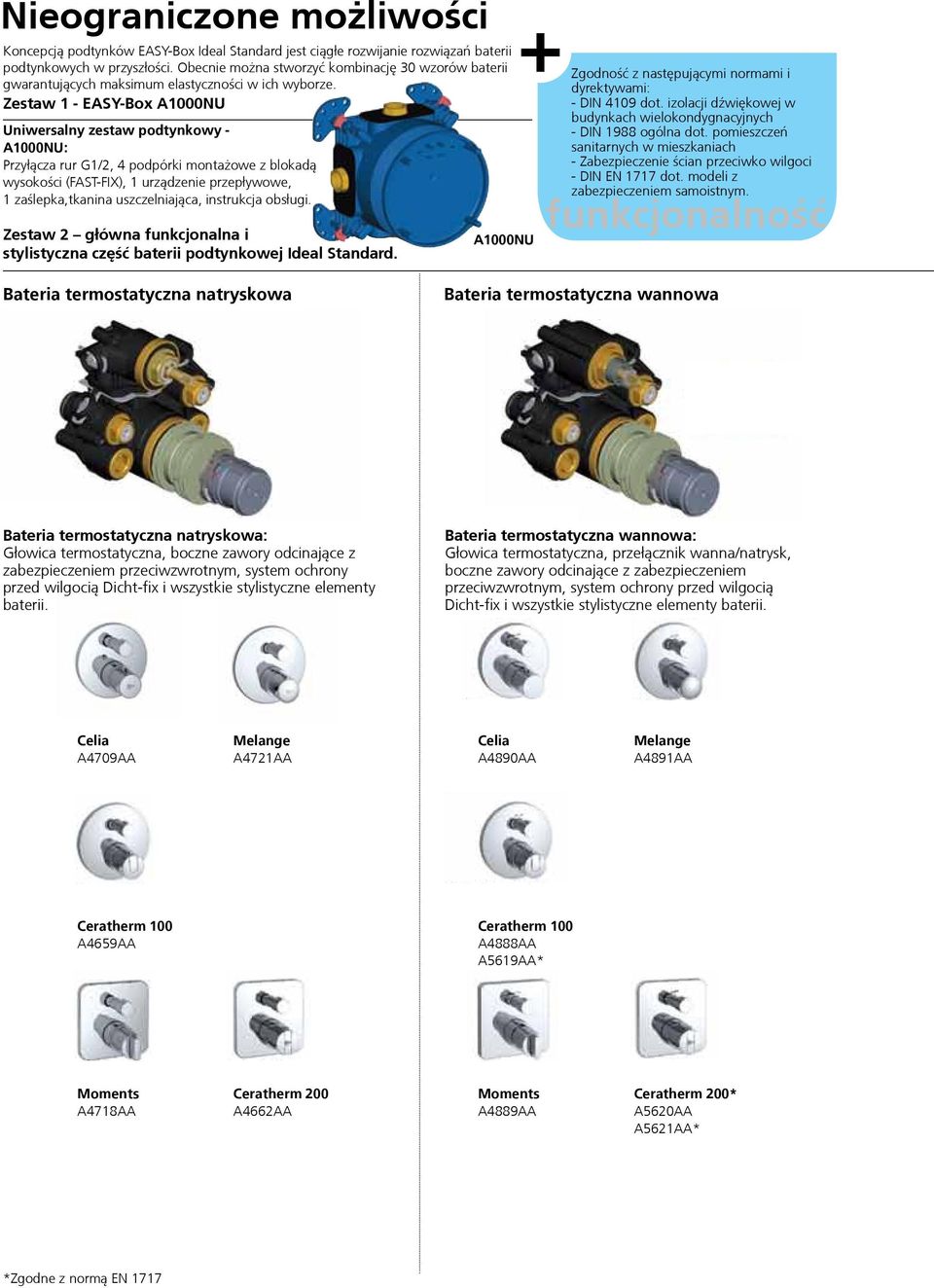

10 Nieograniczone możliwości + Koncepcją podtynków EASY-Box Ideal Standard jest ciągłe rozwijanie rozwiązań baterii podtynkowych w przyszłości. Obecnie można stworzyć kombinację 30 wzorów baterii gwarantujących maksimum elastyczności w ich wyborze. Zestaw 1 - EASY-Box A1000NU Uniwersalny zestaw podtynkowy - A1000NU: Przyłącza rur G1/2, 4 podpórki montażowe z blokadą wysokości (FAST-FIX), 1 urządzenie przepływowe, 1 zaślepka,tkanina uszczelniająca, instrukcja obsługi. Zestaw 2 główna funkcjonalna i stylistyczna część baterii podtynkowej Ideal Standard. A1000NU Zgodność z następującymi normami i dyrektywami: - DIN 4109 dot. izolacji dźwiękowej w budynkach wielokondygnacyjnych - DIN 1988 ogólna dot. pomieszczeń sanitarnych w mieszkaniach - Zabezpieczenie ścian przeciwko wilgoci - DIN EN 1717 dot. modeli z zabezpieczeniem samoistnym. funkcjonalnoœæ natryskowa wannowa natryskowa: Głowica, boczne zawory odcinające z zabezpieczeniem przeciwzwrotnym, system ochrony przed wilgocią Dicht-fix i wszystkie stylistyczne elementy baterii. wannowa: Głowica, przełącznik wanna/natrysk, boczne zawory odcinające z zabezpieczeniem przeciwzwrotnym, system ochrony przed wilgocią Dicht-fix i wszystkie stylistyczne elementy baterii. Celia A4709AA Melange A4721AA Celia A4890AA Melange A4891AA Ceratherm 100 A4659AA Ceratherm 100 A4888AA A5619AA* Moments A4718AA Ceratherm 200 A4662AA Moments A4889AA Ceratherm 200* A5620AA A5621AA* *Zgodne z normą EN 1717

11 natryskowa wannowa natryskowa. Głowica CLICK z ogranicznikiem temperatury wody i funkcją oszczędności ECO, system ochrony przed wilgocią Dicht-fix i wszystkie stylistyczne elementy baterii. wannowa. Głowica CLICK z ogranicznikiem temperatury wody i funkcją oszczędności ECO, przełącznik wanna/natrysk oraz systemem ochrony przed wilgocią Dicht-fix i wszystkie stylistyczne elementy baterii. Celia A4710AA Ceraplus B8653AA Celia A4711AA Ceraplus B8654AA Ceraplan A4713AA Melange A4719AA Ceraplan A4712AA Melange A4720AA Active B8651AA Moments A4716AA Active B8652AA Moments A4717AA Attitude A4757AA Attitude A4758AA 10 11
