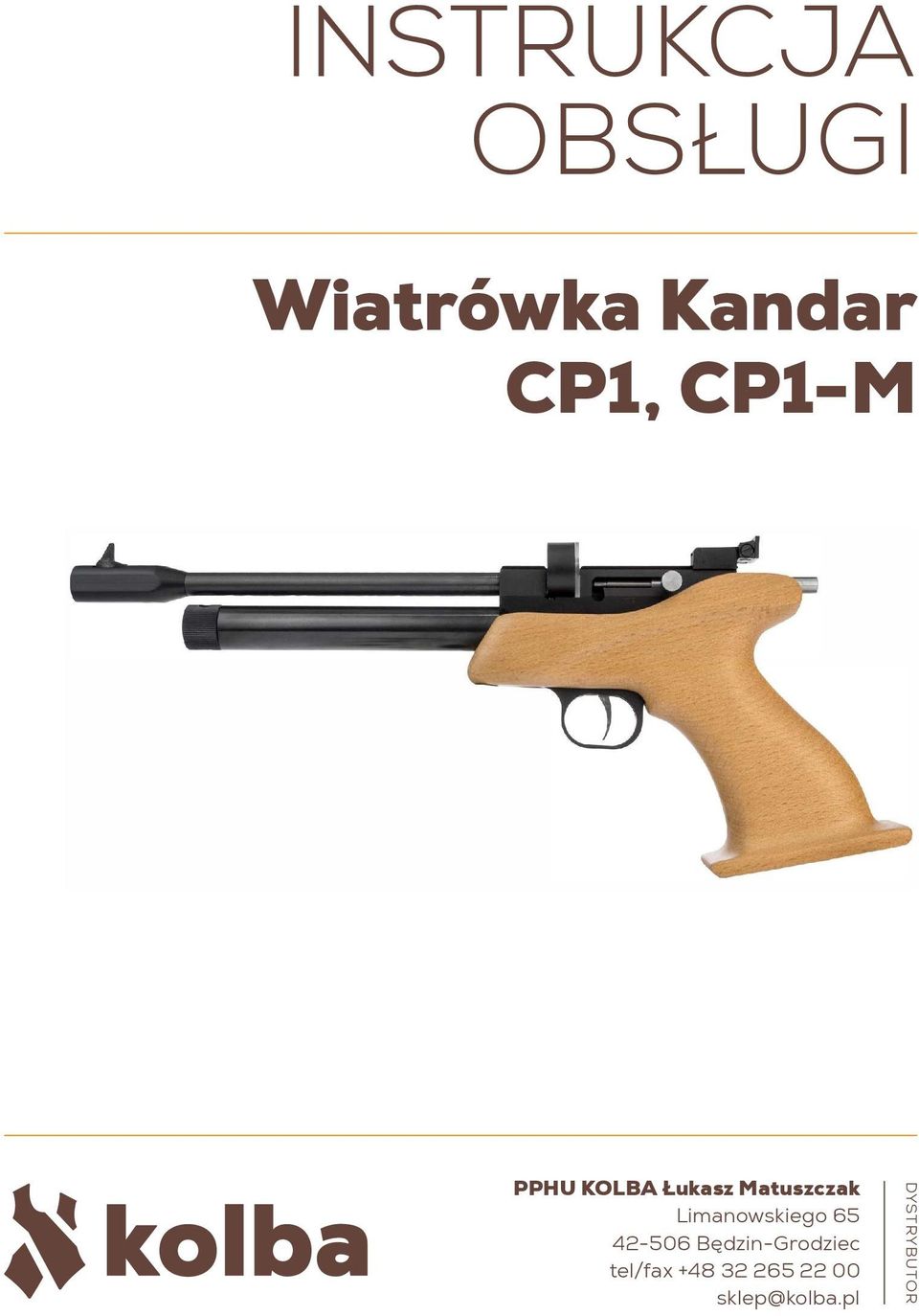

1 INSTRUKCJA OBSŁUGI Wiatrówka Kandar CP1, CP1-M PPHU KOLBA Łukasz Matuszczak Limanowskiego Będzin-Grodziec tel/fax DYSTRYBUTOR

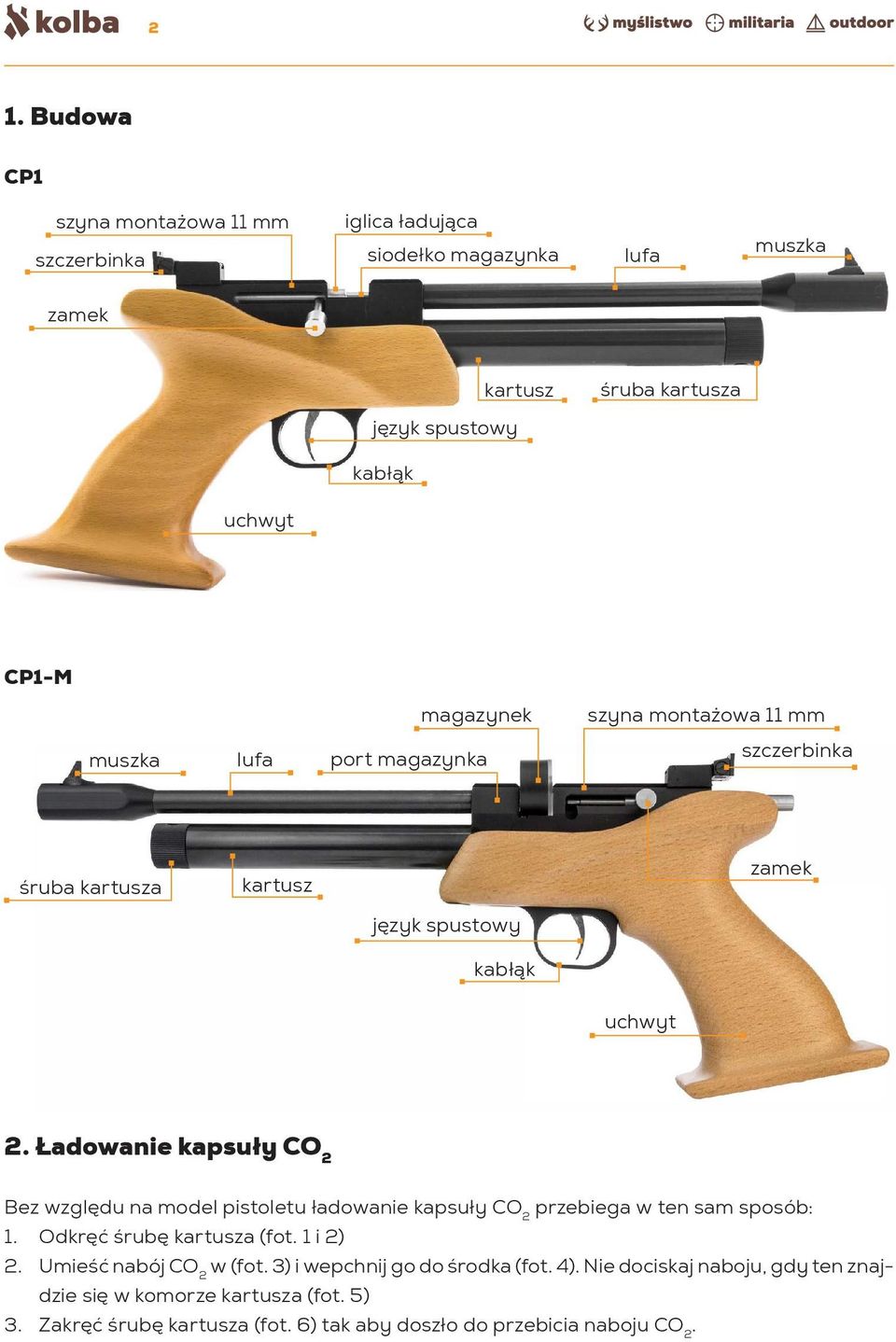

2 2 1. Budowa CP1 szyna montażowa 11 mm szczerbinka iglica ładująca siodełko magazynka lufa muszka zamek kartusz śruba kartusza język spustowy kabłąk uchwyt CP1-M magazynek szyna montażowa 11 mm muszka lufa port magazynka szczerbinka śruba kartusza kartusz zamek język spustowy kabłąk uchwyt 2. Ładowanie kapsuły CO 2 Bez względu na model pistoletu ładowanie kapsuły CO 2 przebiega w ten sam sposób: 1. Odkręć śrubę kartusza (fot. 1 i 2) 2. Umieść nabój CO 2 w (fot. 3) i wepchnij go do środka (fot. 4). Nie dociskaj naboju, gdy ten znajdzie się w komorze kartusza (fot. 5) 3. Zakręć śrubę kartusza (fot. 6) tak aby doszło do przebicia naboju CO 2.

Ładowanie kapsuły CO 2 Bez względu na model pistoletu ładowanie kapsuły CO 2 przebiega w ten sam sposób: 1. Odkręć śrubę kartusza (fot. 1 i 2) 2.

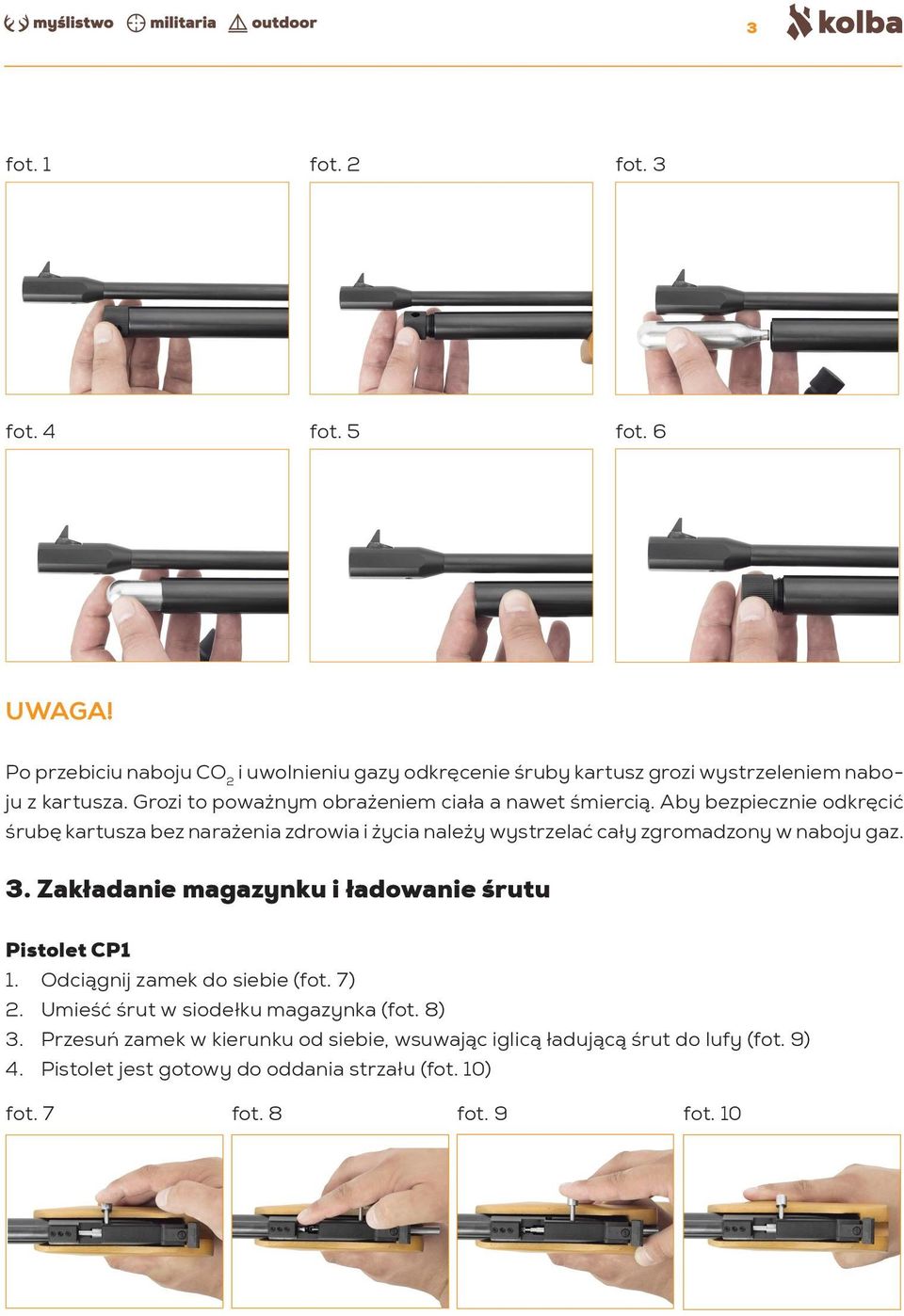

3 3 fot. 1 fot. 2 fot. 3 fot. 4 fot. 5 fot. 6 UWAGA! Po przebiciu naboju CO 2 i uwolnieniu gazy odkręcenie śruby kartusz grozi wystrzeleniem naboju z kartusza. Grozi to poważnym obrażeniem ciała a nawet śmiercią. Aby bezpiecznie odkręcić śrubę kartusza bez narażenia zdrowia i życia należy wystrzelać cały zgromadzony w naboju gaz. 3. Zakładanie magazynku i ładowanie śrutu Pistolet CP1 1. Odciągnij zamek do siebie (fot. 7) 2. Umieść śrut w siodełku magazynka (fot. 8) 3. Przesuń zamek w kierunku od siebie, wsuwając iglicą ładującą śrut do lufy (fot. 9) 4. Pistolet jest gotowy do oddania strzału (fot. 10) fot. 7 fot. 8 fot. 9 fot. 10

Aby bezpiecznie odkręcić śrubę kartusza bez narażenia zdrowia i życia należy wystrzelać cały zgromadzony w naboju gaz. 3.

4 4 Pistolet CP1-M z magazynkiem jednostrzałowym 1. Odciągnij zamek do siebie (fot. 12) 2. Włóż adapter magazynka jednostrzałowego do portu magazynka (fot. 13) 3. Umieść śrut w siodełku magazynka (fot. 14) 4. Przesuń zamek w kierunku od siebie, wsuwając iglicą ładującą śrut do lufy (fot. 15) 5. Pistolet jest gotowy do oddania strzału (fot. 15) fot. 11 fot. 12 fot. 13 fot. 14 fot. 15 Pistolet CP1-M z magazynkiem wielostrzałowym 1. Ułóż magazynek w pozycji do doły przeźroczystą osłoną i przekręć zgodnie z kierunkiem wskazówek zegara tak by otworzyć magazynek (fot. 16) 2. Przytrzymując palcami osłonę przygotuj śrut do załadowania (fot. 17) 3. Śrut umieszczaj w magazynku główką skierowaną w górę (fot. 18) 4. Przekręć osłonę zgodnie z ruchem wskazówek zegara tak by śrut wpadł do komory magazynka (fot.19) 5. Powtarzaj czynność do załadowania 9 śrutów. Po załadowaniu 9 śrutu osłona magazynka zostanie zablokowana (fot. 20) 6. Obróć magazynek osłoną do góry (fot. 21) 7. Przekręć osłonę magazynku do pozycji startowej do pozycji na fot. 23 (fot. 22) 8. Magazynek jest gotowy do załadowania (fot. 23) 9. Przygotuj pistolet (fot. 24) 10. Przesuń zamek do tyłu (fot. 25) 11. Wsuń magazynek do pistoletu (fot. 26) 12. Pistolet jest gotowy do oddania strzałut

15 Pistolet CP1-M z magazynkiem wielostrzałowym 1. Ułóż magazynek w pozycji do doły przeźroczystą osłoną i przekręć zgodnie z kierunkiem wskazówek zegara tak by otworzyć magazynek (fot. 16) 2.

5 5 fot. 16 fot. 17 fot. 18 fot. 19 fot. 20 fot. 21 fot. 22 fot. 23 fot. 24 fot. 25 fot Celowanie Przyrządy klasyczne - aby trafić w cel używając przyżądów klasycznych należy zgrać w jednej linii: 1. Szczerbinkę 2. Muszkę, która musi być widoczna w szczerbince 3. Cel

6 6 Celowniki optyczne - na pistolecie została umieszczona szyna montażowa 11 mm, która pozwalana montaż optyki celowniczej (lunety, kolimatory). Strzelanie za pomocą optyki odbywa się zgodnie z instrukcją dołączoną do lunety lub kolimatora. Środki bezpieczeństwa 1. Nigdy nie mierz w stronę osób towarzyszących podczas strzelania, nawet gdy masz pewność, że pistolet jest niezaładowany 2. Nigdy nie odkręcaj śruby kartusza gdy w środku znajduje się gaz. 3. Nigdy nie pozostawiaj śrutu w pistolecie 4. Podczas strzelania z młodzieżą nie pozostawiaj ich bez opieki osoby dorosłej 5. Podczas strzelania używaj strzeleckich okularów ochronnych 6. Używaj tylko sprawdzonych śrutów renomowanych marek

Nigdy nie mierz w stronę osób towarzyszących podczas strzelania, nawet gdy masz pewność, że pistolet jest niezaładowany 2.

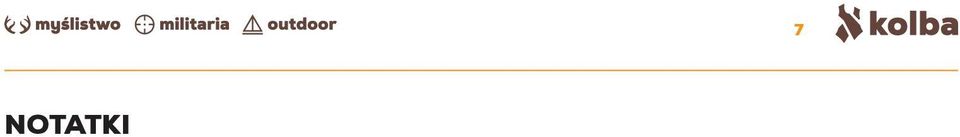

7 NOTATKI 7

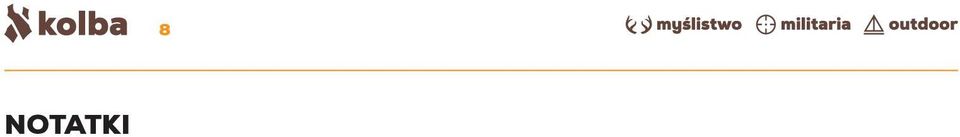

8 NOTATKI 8

9 NOTATKI 9

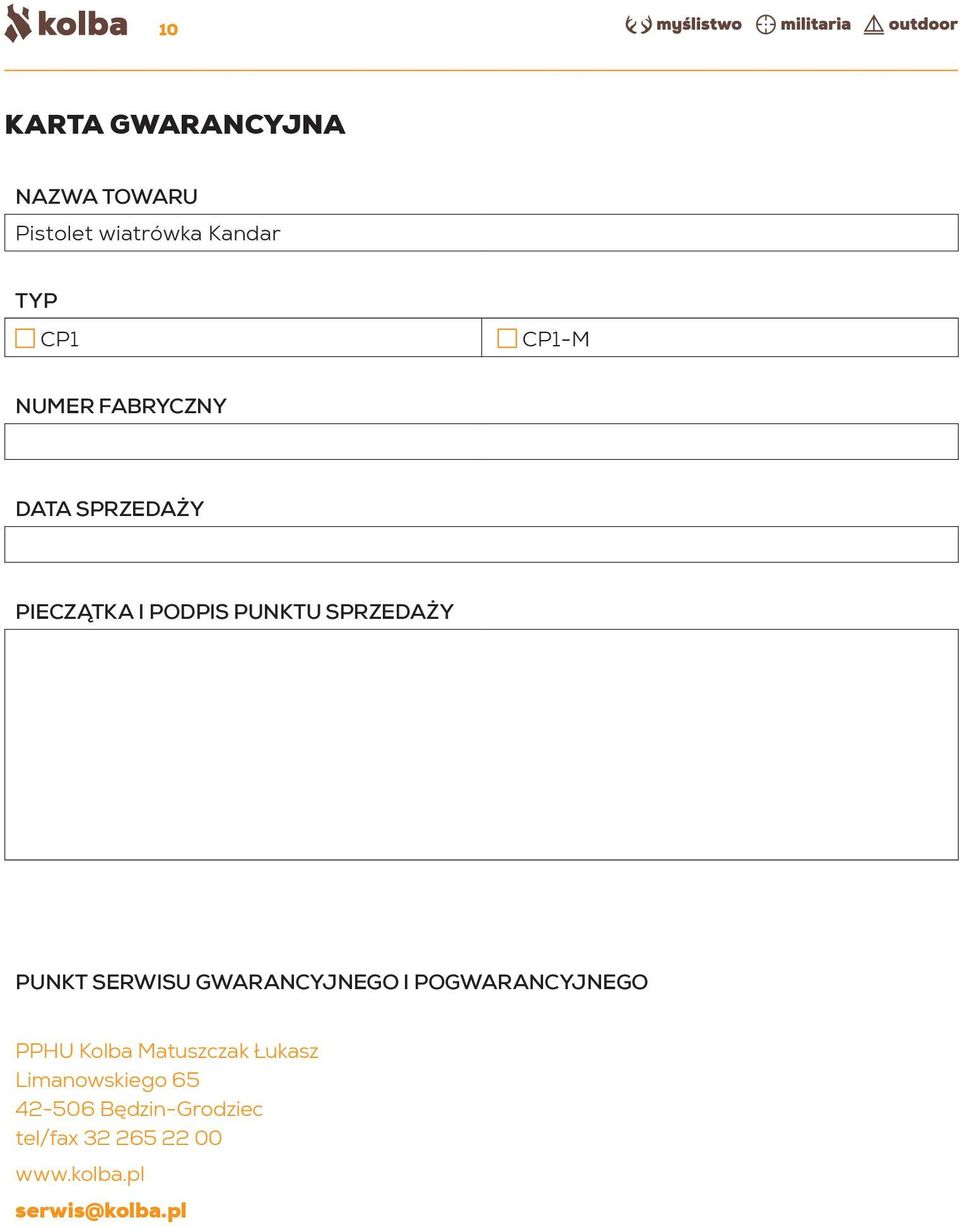

10 10 KARTA GWARANCYJNA NAZWA TOWARU Pistolet wiatrówka Kandar TYP CP1 CP1-M NUMER FABRYCZNY DATA SPRZEDAŻY PIECZĄTKA I PODPIS PUNKTU SPRZEDAŻY PUNKT SERWISU GWARANCYJNEGO I POGWARANCYJNEGO PPHU Kolba Matuszczak Łukasz Limanowskiego Będzin-Grodziec tel/fax serwis@kolba.pl

SERWISU GWARANCYJNEGO I POGWARANCYJNEGO PPHU Kolba Matuszczak Łukasz

11 11 WARUNKI GWARANCJI 1. Sprawne urządzenie nie podlega wymianie. 2. Ujawnione w okresie gwarancji wady będą usuwane bezpłatnie w terminie 21 dni roboczych od daty zgłoszenia reklamacji. 3. W przypadku, gdy naprawa wymaga importu części zamiennych z zagranicy termin naprawy może ulec wydłużeniu. 4. Niniejszą gwarancją są objęte usterki spowodowane wadliwymi częściami i/lub defektami produkcyjnymi. 5. Nabywcy przysługuje prawo wymiany sprzętu na nowy, jeżeli w okresie gwarancji upoważniony zakład stwierdzi, że usunięcie wady nie jest możliwe lub zostaną dokonane cztery naprawy przez upoważniony punkt naprawczy, a sprzęt będzie nadal wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem. 6. Nabywca traci uprawnienia gwarancyjne w przypadku: mechanicznego lub termicznego uszkodzenia sprzętu, niewłaściwej eksploatacji (niezgodnej z instrukcją) niewłaściwego przechowywania lub transportowania, uszkodzeń spowodowanych przez wypadki losowe (pożar, wyładowania atmosferyczne, zalanie, działanie środków chemicznych oraz okoliczności i sił wyższego rzedu itp.), samowolnej ingerencji nabywcy oraz innych nieuprawnionych osób we wnętrze produkty przekraczającej zakres normalnych czynności eksploatacyjnych. 7. Gwarancji nie podlegają czesci obudowy i akcesoria podlegające normalnemu zużyciu w czasie eksploatacji jak zarysowanie, zabrudzenie trudne do usunięcia, wytarcie napisów itp. 8. Gwarancja nie obejmuje materiałów eksploatacyjnych. 9. Karta gwarancyjna jest ważna po okazaniu dowodu zakupu, jeżeli jest ostemplowana przez sprzedawcę, posiada czytelnie i poprawnie wypełnione wszystkie rubryki bez zmian i skreśleń. 10. Reklamujący jest zobowiązany dostarczyć urządzenie do punktu sprzedaży na własny koszt. 11. Ewentualny koszt nieuzasadnionych roszczeń wynikających z warunków gwarancji oraz testowania ponosi Nabywca. 12. W celu przyspieszenia realizacji naprawy gwarancyjnej należy wraz z reklamowanym towarem dostarczyć dokładny opis usterki uwzględniający w szczególności jej zewnętrzne objawy oraz DOKŁADNY ADRES ZWROTNY wraz z TELEFONEM KONTAKTOWYM. 13. Ewentualne spory związane z realizacją obowiązków gwarancyjnych będą rozstrzygane przez sąd właściwy dla siedziby PPHU Kolba. 14. Zakup urządzenia objętego niniejsza gwarancją jest równoznaczne z przyjęciem poniższych warunków. 15. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. OŚWIADCZAM, ŻE ZAPOZNAŁEM SIĘ I AKCEPTUJĘ WARUNKI NINIEJSZEJ GWARANCJI PODPIS I DATA...

Niniejszą gwarancją są objęte usterki spowodowane wadliwymi częściami i/lub defektami produkcyjnymi. 5.

12 PPHU KOLBA Łukasz Matuszczak Limanowskiego Będzin-Grodziec tel/fax DYSTRYBUTOR
