1 Posadzki przemysłowe weber.floor Weber DUROSYSTEM

2 weber.floor niezawodne posadzki przemysłowe Niezawodne posadzki przemysłowe Wykonanie posadzki wiąże się ze znacznymi kosztami, które należy rozpatrywać jako sumę wydatków przeznaczonych na jej wbudowanie i eksploatację w tym konserwację, odnawianie i ewentualne remonty. 2 Weber kontynuuje tradycje maxit (Optiroc), która jako pierwsza firma wprowadziła na rynek samopoziomujące, pompowalne cementowe podkłady podłogowe technologię, która zrewolucjonizowała układanie podłóg. Obecnie Weber jest światowym liderem w dziedzinie produkcji samopoziomujących, cementowych mas podłogowych oraz autorem wielu systemów i rozwiązań. Ponad 550 milionów m2 ułożonych podkładów i posadzek mineralnych i wieloletnie doświadczenie firm, które kiedyś działały osobno, a dziś tworzą Grupę Saint-Gobain Weber, zapewniają jej pozycję eksperta. Posadzka jest jednym z ostatnich elementów wykonywanych w obiekcie, co przy zazwyczaj kończącym się w tym momencie budżecie inwestora stwarza niebezpieczeństwo wprowadzania drastycznych oszczędności. Często wybierane są tańsze, niedostosowane do warunków eksploatacji rozwiązania, w rezultacie grożące szybką destrukcją oszczędnego wariantu posadzki. Z kolei, konieczna naprawa przeważnie związana jest z wyłączeniem z eksploatacji całego obiektu i naraża użytkownika na dodatkowe straty finansowe. Dlatego już na etapie projektu należy zebrać odpowiednie dane, które umożliwią opracowanie właściwego, ekonomicznie uzasadnionego rozwiązania, spełniającego wymagania techniczne oraz eksploatacyjne. Dodatkowo, rzetelnie zaprojektowana i staranne wykonana posadzka może być wizytówką obiektu. Do podstawowych informacji niezbędnych dla prawidłowego zaprojektowania posadzki należy zaliczyć: wartości obciążeń mechanicznych działających na posadzkę (w tym jednorazowych, np. ciężki sprzęt do transportu i montażu urządzeń produkcyjnych) obciążenia chemiczne (stężenie, temperatura, czas oddziaływania substancji chemicznej; w tym środki czyszczące, do dezynfekcji czy konserwacji posadzek) oczekiwania inwestora (czas realizacji, estetyka, łatwość utrzymania w czystości i renowacji) wymagania określone normami (BHP, ochrona środowiska, inne) funkcje poszczególnych pomieszczeń lokalizacji posadzki (wewnątrz lub na zewnątrz obiektu)

3 ROZWIĄZANIA SYSTEMOWE weber.floor DUROSYSTEM weber.floor DUROSYSTEM (wcześniej ABS DuroSystem) to nowoczesny system samopoziomujących, cienkowarstwowych, cementowych posadzek przemysłowych, który powstał w wyniku poszukiwania nawierzchni bardzo wytrzymałej, trwałej, odpornej na ścieranie, uderzenia, działanie wody, alkaliów, oddziaływania kół pojazdów oraz inne obciążenia przemysłowe, a także łatwej i szybkiej w wykonaniu. Dzięki swoim właściwościom weber.floor DUROSYSTEM zalecany jest do: 1. Hal fabrycznych, magazynów i warsztatów weber.floor DUROSYSTEM oferuje wiele rozwiązań dostosowanych do różnych wymagań. Dla każdego pomieszczenia czy strefy w zakładzie produkcyjnym, magazynie itp. można przygotować taki zestaw wyrobów systemu, aby inwestor płacił jedynie za niezbędne, w danym przypadku, cechy użytkowe. 2. Obiektów remontowanych posadzki weber.floor DUROSYSTEM nie powodują kolizji wysokościowych (np. konieczności wymiany drzwi, przestawiania maszyn itp.) i nie przeciążają istniejącej konstrukcji. Można je także stosować w miejscach o nieskutecznej hydroizolacji. Szybkie tempo wykonywania prac oraz wiązania ułożonego materiału minimalizują przerwy w eksploatacji obiektu (możliwość obciążenia ruchem pieszym po 1 dniu, średnie obciążenia po 3 dniach a pełne po 7 dniach). 3. Magazynów wysokiego składowania pozwala na uzyskanie tzw. posadzek superpłaskich (ang. superflat floor), płaszczyzna pozioma z dokładnością 1,5 mm na 2 m. 4. Garaży na wiele samochodów rozwiązania weber.floor DUROSYSTEM są odporne na intensywny ruch pojazdów. 5. Do supermarketów i powierzchni ekspozycyjnych, gdzie występuje intensywny ruch pieszy (ścieranie) i wymagane jest utrzymanie czystości. 6. Nowych obiektów przemysłowych gdy podłoże stanowi dobrze wypoziomowany i zagęszczony beton klasy minimum C20/25 wystarczy 8 10 mm samopoziomującej posadzki weber.floor DUROSYSTEM, aby otrzymać idealną powierzchnię przemysłową. 7. Posadzki weber.floor DUROSYSTEM doskonale sprawdzają się jako warstwa wyrównująca, podkładowa pod malowanie lub nawierzchnie z żywic. CO WYRÓŻNIA POSADZKI weber.floor DUROSYSTEM? Posadzki weber.floor DUROSYSTEM dostarczane są jako gotowa do użycia sucha mieszanka na bazie cementu, która po zmieszaniu z wodą tworzy samopoziomującą masę układaną cienką warstwą na nośnym podłożu. Posadzki przemysłowe weber.floor DUROSYSTEM są: odporne na ścieranie i udary gwarantuje to długoletnie bezproblemowe użytkowanie posadzki, szybkosprawne pozwalają na zminimalizowanie przerw w użytkowaniu obiektu (ruch pieszy jest możliwy już po 2 5 godzinach, a pełne obciążenie po 7 dniach) cienkowarstwowe eliminują kolizje wysokościowe ciągów technologicznych i komunikacyjnych oraz kosztowne przeróbki instalacji, a przy tym nie przeciążają istniejącej konstrukcji, paroprzepuszczalne są idealne przy niepewnej izolacji przeciwwilgociowej tj. tam, gdzie posadzki zamknięte odspajają się od podłoża, trwale związane z podłożem wyróżniają się bardzo dużą przyczepnością (>3 MPa), są odporne na rozwarstwienia, o minimalnym skurczu szczeliny dylatacyjne wykonywane są jedynie nad dylatacjami konstrukcyjnymi w podłożu, błyskawiczne w układaniu w ciągu godziny można wykonać nawet ponad 500 m 2, przyjazne dla wykonawcy są układane niewielkim wysiłkiem, w prosty sposób, w błyskawicznym tempie, przy użyciu pompy (w pozycji stojącej, a nie na kolanach), nie wymagają zacierania ani dodatkowych zabiegów pielęgnacyjnych, i użytkownika są trwałe i tanie w eksploatacji, nie zawierają żadnych składników toksycznych, szybko się je wykonuje zminimalizowany jest czas niezbędny na wykonanie prac. prevka 4 5

4 0 Zużycie materiału pod naciskiem toczącego się koła źródło: Swedish National Test Institute weber.floor 4610 DuroTop, posadzka na powierzchnie podlegające intensywnemu ścieraniu Beton próżniowy C30/37 JAK W 12 GODZIN WYMIENIĆ ZNISZCZONĄ POSADZKĘ Posadzki weber.floor DUROSYSTEM to rozwiązanie doskonale sprawdzające się w przypadku remontów posadzek przemysłowych. Umożliwiają wykonie prac w krótkim czasie i szybkie oddanie posadzki do użytkowania. -0,5 Beton utwardzony powierzchniowo 1 Beton utwardzony powierzchniowo ,5 Beton C20/25 1. stara, zniszczona posadzka betonowa 2. przygotowanie podłoża (śrutowanie, odkurzanie) Liczba cykli KORZYŚCI Z ZASTOSOWANIA POSADZEK weber.floor DUROSYSTEM: 3. niwelacja podłoża 4. gruntowanie podłoża Dla Inwestora weber.floor DUROSYSTEM to krótki czas wykonywania robót, minimalne przestoje, niewielkie zużycie materiału przy niskich nakładach, oraz gwarancja oczekiwanego efektu, czyli trwała, ekonomiczna, odporna na ścieranie i udary oraz łatwa w konserwacji posadzka o doskonałych parametrach. Dla Projektanta 5. wylewanie masy pompą 6. gotowa posadzka Rozwiązania weber.floor DUROSYSTEM pozwalają na zaprojektowanie trwałej posadzki w atrakcyjnej cenie; uniknięcie kolizji wysokościowych i przeróbek ciągów technicznych, komunikacyjnych oraz instalacji; brak ryzyka przeciążenia istniejącej konstrukcji; bezpieczeństwo zastosowanego rozwiązania nawet przy niepewnej izolacji przeciwwilgociowej podłoża. Dla wykonawcy Dzięki weber.floor DUROSYSTEM pracuje się szybciej i łatwiej, potrzeba mniej miejsca na magazynowanie materiałów i niewielkiego placu budowy; można zaproponować dogodniejsze warunki kontraktu i atrakcyjniejsze ceny; minimalizowane są koszty transportu i rozładunku; skrócony jest harmonogram budowy już po godzinie od ułożenia posadzki można po niej chodzić i podjąć następne prace. ROZWIĄZANIA weber.floor DUROSYSTEM Na świecie Na całym świecie ułożono już ponad 10 milionów metrów kwadratowych posadzek przemysłowych weber.floor DUROSYSTEM. Sprawdziły się one między innymi w obiektach takich firm jak: Mercedes, Saab, Volvo, Nokia, ABB, General Motors i IKEA. Rozwiązania weber.floor DUROSYSTEM są szeroko stosowane w nowo wznoszonych i modernizowanych zakładach przemysłowych, magazynach, garażach, supermarketach i w Polsce W Polsce, od wprowadzenia systemu na rynek, wykonano ponad milion metrów kwadratowych tych posadzek. Zastosowano je z powodzeniem między innymi w obiektach takich, jak: Zakładach Zasada Group w Jelczu, parkingu BGŻ w Warszawie, Hucie Florian w Świętochłowicach, Elektrowni Bełchatów, Bibliotece Jagiellońskiej w Krakowie, Vitroservice Klima w Gdyni, Polpharmie w Starogardzie Gdańskim, browarach Żywiec i Tyskie, supermarketach Rema 1000, Tesco i Leclerc, sklepach Orsay, Morgan, Americanos, Coca Cola, Giacomelli w Kielcach, IKEA i Polar we Wrocławiu wszędzie tam, gdzie liczą się rozwiązania optymalne. 6 7

5 ROZWIĄZANIA SYSTEMOWE weber.floor DUROSYSTEM Produkty weber.floor 4716 weber.floor 4602 DuroBase Extra Przeznaczenie Wszystkie posadzki weber.floor DUROSYSTEM spełniają wymagania normy PN-EN13813:2003 Posadzki dla lekkich obciążeń Do wykonywania posadzek obciążonych ruchem pieszym i niewielkim ruchem transportowym pojazdów o całkowitym ciężarze 3,5 t na kołach gumowych pompowanych. Rozwiązanie systemowe Weber Posadzka weber.floor 4602 DuroBase Extra, samopoziomująca, grubość układania od 5 do 30 mm (praktyczna grubość układania min. 8 mm). Przeznaczona do układania maszynowego na dużych powierzchniach, niewielkie powierzchnie można również wykonać ręcznie. Po około 24 godz. od ułożenia posadzki zaleca się wykonanie impregnacji. Rozwiązanie przeznaczone jest do stosowania wewnątrz budynków. Zużycie materiału weber.floor 4716 Preparat do gruntowania podłoży pod podkłady podłogowe i posadzki, koncentrat do rozcieńczania wodą. Zastosowanie Do gruntowania podłoży przed każdym zastosowaniem podkładów podłogowych i posadzek weber.floor. Nadaje się do gruntowania podłoży pod inne zaprawy na bazie cementu. podłoże weber.floor 4716 : woda wydajność 1 kg koncentratu Beton wylewany lub prefabrykowany 1 warstwa 1:5 2 warstwa 1:3 ok. 5 m 2 Beton ciężki 1:3 ok. 10 m 2 Warstwy podkładowe 1 warstwa 1:10 weber.floor 4600 DuroBase ok. 7 m 2 warstwa 1:3 2 weber.floor 4602 DuroBase Extra 3. Posadzka weber.floor 4602 DuroBase Extra, grubość warstwy 5 30 mm 4. Impregnacja (opcja) (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. Zwiększa przyczepność zapraw do podłoża Zapobiega odwodnieniu zapraw przed ich związaniem Polepsza rozlewność podkładów podłogowych i posadzek Zapobiega powstawaniu pęcherzy na powierzchni wylewanej warstwy Paroprzepuszczalny Do wnętrz i na zewnątrz Rys. 1 Posadzka dla lekkich obciążeń jednowarstwowa Samopoziomująca, cementowa, wykonywana maszynowo lub ręcznie. 8 9

6 Posadzki dla lekkich obciążeń Posadzki przemysłowe weber.floor Weber DUROSYSTEM weber.floor 4602 DuroBase Extra Samopoziomujący podkład pod posadzki przemysłowe weber.floor DUROSYSTEM oraz posadzki żywiczne, pod duże i bardzo duże obciążenia. Stosowany również, jako warstwa nawierzchniowa przy małych obciążeniach oraz jako podkład pod posadzki weber.floor DESIGN. Zakres grubości warstwy 5 30 mm (rekomendowana 8 10 mm). podwyższona odporność na ścieranie wzmocniony włóknami szybko twardniejący ruch pieszy po 2 4 godzinach bardzo dobra przyczepność do podłoża Przeznaczenie Posadzki dla ŚREDNICH obciążeń Do wykonywania posadzek obciążonych intensywnym ruchem pieszym, ruchem pojazdów o nacisku na oś do 3,5 tony na kołach gumowych pompowanych oraz ruchem pojazdów o nacisku na oś do 600 kg na kołach z tworzyw twardych. Rozwiązania systemowe Weber Posadzka weber.floor 4610 DuroTop, przeznaczona do układania maszynowego na dużych powierzchniach. Niewielkie powierzchnie można również wykonać ręcznie. Po około 24 godz. od ułożenia posadzki zaleca się wykonanie impregnacji. Rozwiązanie przeznaczone jest do stosowania wewnątrz budynków. W przypadku słabszych i/lub nierównych podłoży, wymagane jest wykonanie podkładu z zaprawy weber.floor 4600 DuroBase lub weber.floor 4602 DuroBase Extra. Rozwiązanie grubowarstwowe: na podłożach betonowych charakteryzujących się bardzo dużymi nierównościami podkład wzmacniający można wymieszać z suchym, płukanym żwirem frakcji 8 16 mm lub mm. paroprzepuszczalny Zużycie materiału ok. 1,7 kg/m 2 na każdy mm grubości Zastosowanie Do wyrównywania i poziomowania podłoża i/lub tworzenia warstwy wzmacniającej, przenoszącej obciążenia na słabszym podłożu przed zastosowaniem posadzek pod duże i bardzo duże obciążenia weber.floor 4610 DuroTop i weber.floor 4630 DuroLit Jako warstwa nawierzchniowa przeznaczona do ruchu pieszego i niewielkiego ruchu transportowego pojazdów o całkowitym ciężarze nie przekraczającym 3,5 t na kołach ogumionych Do wykonywania podkładów pod posadzki żywiczne epoksydowe, poliuretanowe itp. Do stosowania wewnątrz budynków w obiektach nowych i remontowanych, na nośnych podłożach betonowych, w obiektach przemysłowych, magazynach, sklepach, powierzchniach wystawienniczych, budynkach użyteczności publicznej, mieszkaniach itp. Uwaga: Zaprawy systemu weber.floor DUROSYSTEM umożliwiają także wykonywanie spadków do 1,5%. 3. Posadzka weber.floor 4610 DuroTop, grubość warstwy 4 15 mm 4. Impregnacja (opcja) (*) Wymagana wytrzymałość podłoża w teście pull-off 1.5 N/mm 2. Rys. 2 Posadzka przemysłowa dla średnich obciążeń jednowarstwowa Samopoziomująca, cementowa, wykonywana maszynowo lub ręcznie

7 ruch pieszy po 2-4 godzinach Posadzki dla średnich obciążeń Posadzki przemysłowe weber.floor Weber DUROSYSTEM 3. Podkład weber.floor 4600 DuroBase, grubość warstwy 5 30 mm 4. Grunt weber.floor Posadzka weber.floor 4610 DuroTop, grubość warstwy 4 15 mm 6. Impregnacja (opcja) (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. Zastosowanie Do wyrównywania i poziomowania podłoża i/lub tworzenia warstwy wzmacniającej, przenoszącej obciążenia na słabszym podłożu przed zastosowaniem posadzek pod lekkie i średnie obciążenia przemysłowe weber.floor 4602 DuroBase Extra, weber.floor 4650 DuroColour i weber.floor 4610 DuroTop Do stosowania wewnątrz budynków w obiektach nowych i remontowanych, na nośnych podłożach betonowych, w obiektach przemysłowych, magazynach, sklepach, powierzchniach wystawienniczych, budynkach użyteczności publicznej, mieszkaniach itp. Rys. 3 Posadzka przemysłowa dla średnich obciążeń dwuwarstwowa Samopoziomująca, cementowa, wykonywana maszynowo lub ręcznie. 3. Suchy, płukany żwir frakcji 8 16 mm lub mm grubość warstwy max. 70 mm 4. Podkład weber.floor 4600 DuroBase, grubość warstwy min. 10 mm ponad warstwę żwiru 5. Grunt weber.floor Posadzka weber.floor 4610 DuroTop, grubość warstwy 4 15 mm 7. Impregnacja (opcja) (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. wysoka odporność na ścieranie odporność na duże obciążenia transportowe duża odporność na uderzenia szybko twardniejąca ruch pieszy po 2-4 godzinach bardzo dobra przyczepność do podłoża paroprzepuszczalna weber.floor 4610 DuroTop Samopoziomująca, szybko wiążąca posadzka przemysłowa systemu weber.floor DUROSYSTEM. Przeznaczona jest pod lekkie, średnie i duże obciążenia. Do układania maszynowego i ręcznego. Zakres grubości warstwy 4 15 mm (rekomendowana 6 8 mm). Rys. 4 Posadzka przemysłowa dla średnich obciążeń grubowarstwowa Samopoziomująca, cementowa, wykonywana maszynowo. Zużycie materiału ok. 1,7 kg/m 2 na każdy mm grubości Produkty weber.floor 4716 (info. na str. 9) weber.floor 4600 weber.floor 4602 DuroBase Extra (info. na str. 10) weber.floor 4610 DuroTop weber.floor 4600 DuroBase Zastosowanie Do szybkiego wykonywania równych, gładkich i dokładnie wypoziomowanych posadzek obciążonych lekkim, średnim i dużym ruchem transportowym oraz poddawanych intensywnemu ścieraniu Wyrób można stosować jako posadzkę dekoracyjną, dającą stonowany, niejednolity, indywidualny szary kolor. Powierzchnię można wykończyć na sposób matowy, półmatowy lub błyszczący, dodatkowo nacinając tworzyć geometryczne wzory. Do stosowania wewnątrz budynków w obiektach nowych i remontowanych, na nośnych podłożach betonowych, w obiektach przemysłowych, halach produkcyjnych, magazynach, sklepach, garażach, powierzchniach wystawienniczych, budynkach użyteczności publicznej, mieszkaniach itp. Samopoziomujący podkład pod posadzki przemysłowe weber.floor DUROSYSTEM i weber.floor DESIGN pod lekkie i średnie obciążenia. Do układania maszynowego i ręcznego. Zakres grubości warstwy 5-30 mm (rekomendowana 8 10 mm). szybko twardniejący szybki w wykonaniu bardzo dobra przyczepność do podłoża paroprzepuszczalny Zużycie materiału ok. 1,7 kg/m 2 na każdy mm grubości 12 13

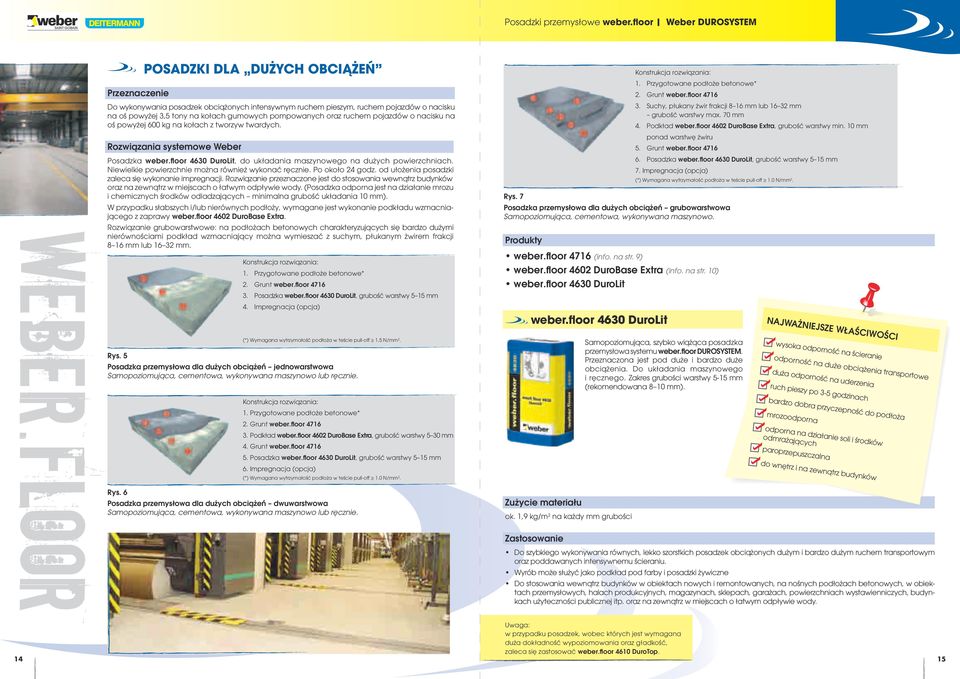

8 Przeznaczenie Posadzki dla dużych obciążeń Do wykonywania posadzek obciążonych intensywnym ruchem pieszym, ruchem pojazdów o nacisku na oś powyżej 3,5 tony na kołach gumowych pompowanych oraz ruchem pojazdów o nacisku na oś powyżej 600 kg na kołach z tworzyw twardych. Rozwiązania systemowe Weber Posadzka weber.floor 4630 DuroLit, do układania maszynowego na dużych powierzchniach. Niewielkie powierzchnie można również wykonać ręcznie. Po około 24 godz. od ułożenia posadzki zaleca się wykonanie impregnacji. Rozwiązanie przeznaczone jest do stosowania wewnątrz budynków oraz na zewnątrz w miejscach o łatwym odpływie wody. (Posadzka odporna jest na działanie mrozu i chemicznych środków odladzających minimalna grubość układania 10 mm). W przypadku słabszych i/lub nierównych podłoży, wymagane jest wykonanie podkładu wzmacniającego z zaprawy weber.floor 4602 DuroBase Extra. Rozwiązanie grubowarstwowe: na podłożach betonowych charakteryzujących się bardzo dużymi nierównościami podkład wzmacniający można wymieszać z suchym, płukanym żwirem frakcji 8 16 mm lub mm. 3. Posadzka weber.floor 4630 DuroLit, grubość warstwy 5 15 mm 4. Impregnacja (opcja) Rys. 7 Posadzka przemysłowa dla dużych obciążeń grubowarstwowa Samopoziomująca, cementowa, wykonywana maszynowo. Produkty weber.floor 4716 (info. na str. 9) weber.floor 4602 DuroBase Extra (info. na str. 10) weber.floor 4630 DuroLit weber.floor 4630 DuroLit 3. Suchy, płukany żwir frakcji 8 16 mm lub mm grubość warstwy max. 70 mm 4. Podkład weber.floor 4602 DuroBase Extra, grubość warstwy min. 10 mm ponad warstwę żwiru 5. Grunt weber.floor Posadzka weber.floor 4630 DuroLit, grubość warstwy 5 15 mm 7. Impregnacja (opcja) (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. (*) Wymagana wytrzymałość podłoża w teście pull-off 1,5 N/mm 2. Rys. 5 Posadzka przemysłowa dla dużych obciążeń jednowarstwowa Samopoziomująca, cementowa, wykonywana maszynowo lub ręcznie. 3. Podkład weber.floor 4602 DuroBase Extra, grubość warstwy 5 30 mm 4. Grunt weber.floor Posadzka weber.floor 4630 DuroLit, grubość warstwy 5 15 mm 6. Impregnacja (opcja) (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. Rys. 6 Posadzka przemysłowa dla dużych obciążeń dwuwarstwowa Samopoziomująca, cementowa, wykonywana maszynowo lub ręcznie. Zużycie materiału ok. 1,9 kg/m 2 na każdy mm grubości Samopoziomująca, szybko wiążąca posadzka przemysłowa systemu weber.floor DUROSYSTEM. Przeznaczona jest pod duże i bardzo duże obciążenia. Do układania maszynowego i ręcznego. Zakres grubości warstwy 5-15 mm (rekomendowana 8 10 mm). wysoka odporność na ścieranie odporność na duże obciążenia transportowe duża odporność na uderzenia ruch pieszy po 3-5 godzinach bardzo dobra przyczepność do podłoża mrozoodporna odporna na działanie soli i środków odmrażających paroprzepuszczalna do wnętrz i na zewnątrz budynków Zastosowanie Do szybkiego wykonywania równych, lekko szorstkich posadzek obciążonych dużym i bardzo dużym ruchem transportowym oraz poddawanych intensywnemu ścieraniu. Wyrób może służyć jako podkład pod farby i posadzki żywiczne Do stosowania wewnątrz budynków w obiektach nowych i remontowanych, na nośnych podłożach betonowych, w obiektach przemysłowych, halach produkcyjnych, magazynach, sklepach, garażach, powierzchniach wystawienniczych, budynkach użyteczności publicznej itp. oraz na zewnątrz w miejscach o łatwym odpływie wody. Uwaga: w przypadku posadzek, wobec których jest wymagana duża dokładność wypoziomowania oraz gładkość, zaleca się zastosować weber.floor 4610 DuroTop

9 Przeznaczenie POSADZKI W MAGAZYNACH WYSOKIEGO SKŁADOWANIA POSADZKI SUPERPŁASKIE Do wykonywania posadzek o bardzo wysokim stopniu wypoziomowania (płaszczyzna pozioma wykonana z dokładnością ±1,5 mm/2m). Posadzki superpłaskie (ang. Superflat floor) stosowane są głównie w magazynach wysokiego składowania. 3. Podkład weber.floor 4600 DuroBase lub weber.floor 4602 DuroBase Extra, grubość warstwy 5 30 mm 4. Grunt weber.floor Posadzka weber.floor 4610 DuroTop, grubość warstwy 4 15 mm 6. Impregnacja (opcja) Rys. 9 Superpłaska posadzka przemysłowa dla dużych obciążeń Dwuwarstwowa, samopoziomująca, cementowa, wykonywana maszynowo. Zastosowanie 3. Podkład weber.floor 4602 DuroBase Extra, grubość warstwy 5 30 mm 4. Grunt weber.floor Posadzka weber.floor 4630 DuroLit, grubość warstwy 5 15 mm 6. Impregnacja (opcja) (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. Posadzka przeznaczona do obciążeń ruchem pieszym, ruchem pojazdów o nacisku na oś powyżej 3,5 tony na kołach gumowych pompowanych oraz ruchem pojazdów o nacisku na oś powyżej 600 kg na kołach z tworzyw twardych. (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. Rys. 8 Superpłaska posadzka przemysłowa dla średnich obciążeń Samopoziomująca, cementowa, wykonywana maszynowo. Produkty Produkty weber.floor 4716 (info.na str. 9) weber.floor 4602 DuroBase Extra (info. na str. 10) weber.floor 4630 DuroLit (info. na str. 15) weber.floor 4716 (info. na str. 9) weber.floor 4600 DuroBase (info. na str. 12) weber.floor 4602 DuroBase Extra (info. na str. 10) weber.floor 4610 DuroTop (info. str. 12) 16 17

10 ROZWIĄZANIA SYSTEMOWE weber.floor DESIGN Przeznaczenie POSADZKI DEKORACYJNE DLA SKLEPÓW, BIUR, POWIERZCHNI EKSPOZYCYJNYCH, MIESZKAŃ weber.floor DUROCOLOUR Do wykonywania kolorowych posadzek dekoracyjnych, obciążonych intensywnym ruchem pieszym oraz sporadycznym ruchem pojazdów do 3,5 tony na kołach gumowych pompowanych. Rozwiązania systemowe Weber Posadzka weber.floor 4650 DuroColour należąca do systemu posadzek dekoracyjnych weber.floor DESIGN. Posadzka dostępna jest w 10 kolorach wg wzornika Weber. Przeznaczona do układania maszynowego na dużych powierzchniach. Niewielkie powierzchnie można również wykonać ręcznie. Podłoże pod posadzkę dekoracyjną weber.floor 4650 DuroColour powinno być w jak największym stopniu równe i wypoziomowane (nierówności poniżej ±3 mm na łacie 2 m). W przypadku większych nierówności podłoża należy zastosować system dwuwarstwowy. Po około 24 godz. od ułożenia posadzki należy wykonać impregnację. Rozwiązania przeznaczone jest do stosowania wewnątrz budynków. W przypadku słabszych i/lub nierównych podłoży, wymagane jest wykonanie podkładu z zaprawy weber.floor 4600 DuroBase, weber.floor 4602 DuroBase Extra lub weber.floor Posadzka dekoracyjna weber.floor 4650 DuroColour, grubość warstwy 4 15 mm 4. Impregnacja Rys. 11 weber.floor DUROCOLOUR kolorowa, dekoracyjna posadzka przemysłowa Dwuwarstwowa, samopoziomująca, cementowa, wykonywana maszynowo lub ręcznie. Produkty weber.floor 4716 (info.na str. 9) weber.floor 4600 DuroBase (info. na str. 12) weber.floor 4602 DuroBase Extra (info. na str. 10) weber.floor 4650 DuroColor weber.floor 4650 DuroColour 3. Podkład weber.floor 4600 DuroBase, weber.floor 4602 DuroBase Extra lub weber.floor 4310 grubość warstwy 5 30 mm (dla weber.floor 4310 do 50 mm) 4. Grunt weber.floor Posadzka dekoracyjna weber.floor 4650 DuroColour, grubość warstwy 4 15 mm 6. Impregnacja Samopoziomująca, kolorowa posadzka dekoracyjna, należąca do systemu posadzek dekoracyjnych weber.floor DESIGN. Do układania maszynowego i ręcznego. Zakres grubości warstwy 4 15 mm (rekomendowana 6 8 mm). (*) Wymagana wytrzymałość podłoża w teście pull-off 1.0 N/mm 2. dostępna w 10 naturalnych kolorach o podwyższonej odporności na ścieranie szybko twardniejąca ruch pieszy po 2-4 godzinach bardzo dobra przyczepność do podłoża paroprzepuszczalna ( * ) Wymagana wytrzymałość podłoża w teście pull-off 1.5 N/mm 2. Rys. 10 weber.floor DUROCOLOUR kolorowa, dekoracyjna posadzka przemysłowa Jednowarstwowa, samopoziomująca, cementowa, wykonywana maszynowo lub ręcznie

11 Przeznaczenie weber.floor DUROSTONE Do wykonywania posadzek dekoracyjnych, obciążonych intensywnym ruchem pieszym. Zużycie materiału ok. 1,7 kg/m 2 na każdy mm grubości Zastosowanie G10 G60 Do szybkiego wykonywania równych, gładkich i dokładnie wypoziomowanych, kolorowych posadzek dekoracyjnych. Posadzka daje stonowany, niejednolity, indywidualny efekt kolorystyczny. Powierzchnię można wykończyć na sposób matowy, półmatowy lub błyszczący. Do stosowania wewnątrz budynków na nośnych podłożach betonowych, w sklepach, centrach handlowych, powierzchniach wystawienniczych, budynkach użyteczności publicznej, mieszkaniach itp. Kolorystyka posadzki weber.floor 4650 DuroColour Rozwiązania systemowe Weber Posadzka weber.floor 4635 DuroStone należy do systemu posadzek dekoracyjnych weber.floor DESIGN. Dostępna jest w kolorze jasno i ciemnoszarym. Po szlifowaniu i polerowaniu powierzchnia posadzki podobna jest do wypolerowanego granitu. Przeznaczona do układania maszynowego na dużych powierzchniach. Podłoże pod posadzkę dekoracyjną weber.floor 4635 DuroStone powinno być w jak największym stopniu równe i wypoziomowane (nierówności poniżej ±1 mm na łacie 0,25 m). Wytrzymałość podłoża betonowego na odrywanie powinna wynosić min. 1,5 N/mm 2. Na podłożu zalecane jest wcześniejsze wykonanie podkładu z zaprawy weber.floor 4600 DuroBase lub weber.floor 4602 DuroBase Extra. Po około 24 godz. od ułożenia posadzki należy wykonać impregnację. Rozwiązanie przeznaczone jest do stosowania wewnątrz budynków. F10 F20 F30 F40 3. Podkład weber.floor 4600 DuroBase lub weber.floor 4602 DuroBase Extra, grubość warstwy 5 30 mm 4. Grunt weber.floor Posadzka dekoracyjna weber.floor 4635 DuroStone, grubość warstwy mm** 6. Impregnacja ( * ) Wymagana wytrzymałość podłoża w teście pull-off 1.5 N/mm 2. Jeżeli wytrzymałość podłoża wynosi poniżej 1,5 N/mm 2 należy zastosować dodatkowe zbrojenie siatką stalową (Ø 5 mm, oczka mm) oraz zaprawę weber.floor 4600 DuroBase lub weber.floor 4602 DuroBase Extra w warstwie o grubości mm. ( ** ) Podczas szlifowania usuwana jest górna warstwa posadzki o grubości 1 3 mm G05 G10 G20 G40 Rys. 12 weber.floor DUROSTONE dekoracyjna posadzka przemysłowa, do szlifowania Dwuwarstwowa, samopoziomująca, cementowa, wykonywana maszynowo. Produkty 20 G60 G80 Uwaga: kolory odwzorowane metodami poligraficznymi. Przed wyborem koloru posadzki prosimy o kontakt z naszymi Przedstawicielami (skorzystanie z wzorników kolorów i/lub wykonanie powierzchni próbnej). G80 wykończenie matowe G80 wykończenie połysk weber.floor 4716 (info.na str. 9) weber.floor 4600 DuroBase (info. na str. 12) weber.floor 4602 DuroBase Extra (info. na str. 10) weber.floor 4635 DuroStone 21

12 weber.floor 4635 DuroStone Samopoziomująca posadzka dekoracyjna, należąca do systemu posadzek dekoracyjnych weber.floor DESIGN. Do układania maszynowego. Zakres grubości warstwy mm (rekomendowana mm). Po szlifowaniu i polerowaniu powierzchnia posadzki podobna jest do wypolerowanego granitu. wysokie walory dekoracyjne odporna na ścieranie umożliwia wykonanie dużych powierzchni bez dylatacji bardzo dobra przyczepność do podłoży betonowych paroprzepuszczalna Przeznaczenie PODKŁADY POD POWŁOKI Z ŻYWIC Do wykonywania szybko twardniejących i wysychających, wypoziomowanych podkładów pod posadzki epoksydowe, poliuretanowe itp. Rozwiązania systemowe Weber Podkład weber.floor 4655 ResinBase przeznaczony do wykonywania szybko twardniejących i wysychających, wypoziomowanych podkładów pod posadzki epoksydowe, poliuretanowe itp. dla lekkich obciążeń przemysłowych*. Przeznaczony do stosowania zarówno w obiektach nowych jak i remontowanych. Polecany na podłoża betonowe prefabrykowane i monolityczne. ( *) W przypadku posadzek żywicznych przeznaczonych pod większe odciążenia polecane jest zastosowanie podkładu z weber.floor 4602 DuroBase lub weber.floor 4610 DuroTop. Posadzki weber.floor DUROSYSTEM stanowią doskonałe podłoże pod wszystkie posadzki żywiczne weber.tec: epoksydowe, poliuretanowe, malowane i grubowarstwowe. Takie rozwiązanie charakteryzuje się bardzo wysoką trwałością, a dzięki wcześniejszemu wypoziomowaniu podłoża jedną z posadzek weber.floor DUROSYSTEM, układanie posadzki żywicznej jest szybsze, łatwiejsze i tańsze (zużywa się mniej materiałów). Zużycie materiału ok. 1,9 kg/m 2 na każdy mm grubości Zastosowanie Do wykonywania równych, gładkich i dokładnie wypoziomowanych posadzek dekoracyjnych o wyglądzie polerowanego granitu, przeznaczonych do intensywnego ruchu pieszego. Do stosowania wewnątrz budynków w obiektach nowych i remontowanych, na nośnych podłożach betonowych, w sklepach, centrach handlowych, powierzchniach wystawienniczych, budynkach użyteczności publicznej, mieszkaniach itp. Dostępne kolory jasnoszary (G 10) ciemnoszary (G 60) Podkład weber.floor 4655 ResinBase 4. Preparat gruntujący pod żywicę np. weber.tec EP10 5. Posadzka żywiczna malowana np. weber.tec EP30 ( ) W przypadku posadzek żywicznych przeznaczonych pod większe odciążenia polecane jest zastosowanie podkładu z weber.floor 4602 DuroBase lub weber.floor 4610 DuroTop. Rys. 13 Błyskawiczny podkład pod posadzki żywiczne dla lekkich obciążeń Cienkowarstwowy, samopoziomujący, cementowy, wykonywany maszynowo lub ręcznie. Produkty weber.floor 4716 (info.na str. 9) weber.floor 4600 DuroBase (info. na str. 12) weber.floor 4655 ResinBase 22 23

13 weber.floor 4655 ResinBase PODSTAWOWE PARAMETRY POSADZEK weber.floor Samopoziomujący, błyskawicznie twardniejący i wiążący podkład pod posadzki żywiczne, dla lekkich obciążeń przemysłowych. Do układania maszynowego i ręcznego. Zakres grubości warstwy 4 15 mm (rekomendowana 6 8 mm). Nazwa roduktu Zakres grubości Ruch pieszy* Układanie posadzek weber.floor DUROSYSTEM weber.floor DESIGN* Lekkie obciążenie* Pełne obciążenie* Układanie posadzek żywicznych* Wytrzymałość na ściskanie (po 28 dniach) 1 Wytrzymałość na zginanie (po 28 dniach) 1 Odporność na ścieranie (BCA) 2 nakładanie powłok żywicznych po 24 godz. szybko twardniejący i wysychający (wiąże wodę chemicznie self drying ) Posadzki przemysłowe weber.floor DUROSYSTEM gładka powierzchnia ruch pieszy po 1-2 godzinach bardzo dobra przyczepność do podłoża weber. floor 4600 DuroBase weber. floor 4602 DuroBase Extra 5-30 mm 2-4 godz godz ,5 N/mm 2 8 N/mm mm 2-4 godz godz. 24 godz. 7 dni 1-3 dni 28 N/mm 2 9 N/mm 2 AR1 paroprzepuszczalny weber.floor 4610 DuroTop 4-15 mm 2-4 godz godz. 7 dni 1-3 dni 40 N/mm N/mm 2 AR0,5 Zużycie materiału ok. 1,7 kg/m 2 na każdy mm grubości weber.floor 4630 DuroLit 5-15 mm 3-5 godz godz. 7 dni 1-3 dni 27 N/mm 2 10 N/mm 2 AR0,5 Do wykonywania szybko twardniejących i wysychających, wypoziomowanych podkładów pod posadzki epoksydowe, poliuretanowe itp. Do stosowania w obiektach nowych i remontowanych, wewnątrz budynków na nośnych podłożach betonowych w obiektach przemysłu spożywczego, farmaceutycznego, magazynach, sklepach, powierzchniach wystawienniczych, budynkach użyteczności publicznej, jak szpitale, szkoły, żłobki itp. weber. floor 4655 ResinBase 4-15 mm 1-3 godz godz. 33 N/mm 2 10 N/mm 2 - Posadzki dekoracyjne weber.floor DESIGN weber. floor 4635 DuroStone weber. floor 4650 DuroColour mm 3-5 godz godz. 7 dni - 35 N/mm 2 9 N/mm 2 AR mm 4 godz godz. 7 dni - 32,5 N/mm 2 11 N/mm 2 AR1 ( * ) Przy +20 C i wilgotności względnej powietrza 65%. Wyższa temperatura i niższa wilgotność skraca czas, niższa temperatura i wyższa wilgotność wydłuża podany czas. (1) Wartość średnia wg EN (2) wg EN

14 PRAKTYCZNE WSKAZÓWKI WYKONAWCZE 1. Dobór technologii wykonania posadzki przemysłowej weber.floor DUROSYSTEM i weber.floor DESIGN następuje po wykonaniu badań podłoża oraz po określeniu warunków w jakich posadzka będzie pracowała. Technologia powinna być przygotowana na piśmie przez pracownika Weber. 2. Ze względu na wysokie wymagania stawiane posadzkom przemysłowym, prace powinny być prowadzone przez Akredytowanych Wykonawców lub pod nadzorem pracowników posiadających odpowiednie umiejętności i doświadczenie. 3. Posadzki przemysłowe weber.floor DUROSYSTEM i weber.floor DESIGN należy układać maszynowo, choć w przypadku niewielkich powierzchni dopuszcza się układanie ręczne. 4. Warunki wykonywania prac: a. zakończony montaż dachu, okien i drzwi b. temperatura podłoża i powietrza od +10 C do +25 C c. unikanie intensywnego nasłonecznienia d. unikanie przeciągów w pomieszczeniu. 5. Potrzebne wyposażenie: śrutownica lub frezarka, odkurzacz przemysłowy, agregat mieszająco pompujący (informacji udziela Dział Technicznym Weber), mieszadło wolnoobrotowe, pojemnik 30L, miarka do odmierzania wody, szczotka do rozprowadzania preparatu gruntującego, paca stalowa do rozprowadzania i wygładzania zaprawy, tester rozpływności weber.floor. 6. Podłoża, na których wykonywane są posadzki przemysłowe muszą mieć odpowiednia nośność i wytrzymałość w przypadku posadzek jednowarstwowych podłoże musi mieć min. 1,5 MPa wytrzymałości na odrywanie (test pull-off), w przypadku posadzek dwuwarstwowych min. 1,0 MPa. Podłoże musi być suche, czyste, wolne od warstw słabo związanych lub osłabiających wiązanie (np. tłuszcze, bitumy, pyły, kurz, kleje, resztki farb i zapraw). 7. Przed każdym zastosowaniem posadzek przemysłowych weber.floor DUROSYSTEM i dekoracyjnych weber.floor DESIGN, podłoże należy zagruntować preparatem weber.floor Preparat gruntujący rozprowadzać szczotka, nie pozostawiając preparatu w zagłębieniach. Grunt należy pozostawić do wyschnięcia. 8. Do przygotowania zapraw należy używać czystej, zimnej wody oraz czystych narzędzi. Należy odmierzać dokładną ilość wody podaną na opakowaniu. W okresie zimowym można stosować ciepłą wodę o temperaturze nie przekraczającej + 25 C. W czasie upałów zaprawy przed aplikacją należy przechowywać w chłodnych pomieszczeniach. 9. Suchą zaprawę należy wsypywać do wody, nigdy odwrotnie. Przestrzegać instrukcji przygotowania zaprawy podanej na opakowaniu. W przypadku przygotowywania ręcznego, do naczynia z dokładnie odmierzoną ilością wody wsypać zaprawę i mieszać przez 2-3 min. za pomocą mieszadła wolnoobrotowego do uzyskania jednorodnej masy. Odstawić na około 3 minuty i ponownie krótko wymieszać. 10. Przy układaniu maszynowym należy pamiętać o bardzo dokładnym czyszczeniu pomp i węży za każdym razem, gdy przerwa w pracy będzie dłuższa niż 10 minut, a także po zakończeniu pracy. Duże powierzchnie podzielić na działki robocze przy pomocy samoprzylepnej taśmy z gąbki weber.floor Zaprawę układać bez przerw, aż do pokrycia całej powierzchni działki. Po wstępnym związaniu podkładu, taśmy z gąbki usunąć i przystąpić do wylewania zaprawy na kolejnej działce roboczej. 11. Parametry zaprawy kontrolować na bieżąco przy użyciu pierścieniowego testu rozpływności. 12. Nadmierna ilość wody użyta do przygotowania zapraw obniża ich wytrzymałość oraz zwiększa skurcz. 13. Podczas wysychania materiału zalecane jest lekkie wietrzenie pomieszczeń, ale należy unikać przeciągów. Pomieszczenie musi być wentylowane w sposób grawitacyjny. Nie stosować klimatyzacji podczas układania i wstępnego wiązania zaprawy. 14. Powierzchnia wykonanego podkładu lub posadzki może wykazywać różnice w odcieniu i wyglądzie w zależności od partii wyrobu oraz ze względu na warunki wykonywania prac, warunki i szybkość wysychania itp. Nie jest to wada wyrobu i nie wpływa na parametry techniczne i właściwości użytkowe. 15. Niedopuszczalne jest ulepszanie wyrobów przez dodawanie piasku, cementu itp

15 zapraszamy do kontaktu z naszymi pracownikami, którzy zawsze służą wszelką pomocą pod wskazanymi numerami telefonów Przedstawiciele Regionalni Weber Deitermann Doradcy Inwestycji Podłogowych Weber Region Przedstawiciel Regionalny Telefon Koordynator Inwestycji Posadzkowych Telefon Białystok Włodzimierz Kołodko Michał Rogoźnicki Bielsko-Biała Maciej Pędziwiatr Roman Kołodyński Częstochowa Mirosław Pawlik Roman Kołodyński Elbląg Jerzy Tyc Paweł Piotrzkowski Gdynia Marcin Wenda Paweł Piotrzkowski Kielce Anita Zdankiewicz Waldemar Król Knurów Maciej Krzemień Roman Kołodyński Konin Przemysław Michalski Maciej Pirzecki Kraków Paweł Różycki Roman Kołodyński Lubin Mariusz Kowalczyk Roman Kołodyński Lublin Tomasz Woźniak Waldemar Król Łódź Robert Socha Maciej Pirzecki Olsztyn Jerzy Tyc Michał Rogoźnicki Kielce Opole Dariusz Ortman Roman Kołodyński Płock Krzysztof Duda Maciej Pirzecki Poznań Marek Świerczyński Maciej Pirzecki Radom Krzysztof Duda Waldemar Król Rzeszów Robert Sołtys Waldemar Król Szczecin Krzysztof Przybyszewski Paweł Piotrzkowski Toruń Józef Grzęda Maciej Pirzecki Warszawa Krzysztof Duda Michał Rogoźnicki Wrocław Piotr Kolankiewicz, Mariusz Więcław , Roman Kołodyński Zakopane Paweł Różycki Waldemar Król Zielona Góra Robert Gondyk Maciej Pirzecki

16 Najlepsze firmy wykonawcze zapraszamy do udziału w Programie weber.floor PROFESSIONAL TEAM WFPT

17 Saint-Gobain Construction Products Polska Sp. z o.o. Weber Biuro w Warszawie ul. Cybernetyki Warszawa Tel.: Fax: kontakt.weber@saint-gobain.com Infolinia:
