PROJEKTOWANIE ZABEZPIECZEŃ PRZED UPADKIEM Z WYSOKOŚCI

Transkrypt

1 PROJEKTOWANIE ZABEZPIECZEŃ PRZED UPADKIEM Z WYSOKOŚCI Zabezpieczenia przed upadkiem z wysokości: Dachowe haki bezpieczeństwa DH 01 // SDH 02 według EN 517 i EN 795. Pojedyncze punkty kotwiczące (asekuracyjne) i poziome liny kotwiczące SYS I, II, III i SYS IV według EN 795 C Wstęp Roboty na dachach zaliczają się do najbardziej niebezpiecznych robót budowlanych. Konieczność szybkiego dokonania pomiaru lub pilne poprawki są często katastrofalne w skutkach. Prace często wykonywane są nocą, jak również przy niepogodzie. Systemy ochrony są rzeczywiście skuteczne tylko wtedy, gdy dostęp do nich nie wymaga większego wysiłku i można ich używać w sposób prosty szybki i wygodny. Jako firma projektująca i produkująca nowe, innowacyjne systemy zabezpieczeń przed upadkiem z wysokości wraz z niniejszym tekstem Projektowania zabezpieczeń przed upadkiem z wysokości po raz pierwszy oddajemy do rąk inwestorów, architektów i firm budowlanych Podstawy projektowania zabezpieczeń. Dokument ten sporządzony został rzetelnie w zgodzie z najlepszą wiedzą oraz aktualnymi przepisami i zasadami techniki. Oczywiście użytkownicy, stosujący niniejsze zalecenia powinni zapoznać się z aktualnym stanem różnych przepisów, bowiem podlegają one nieustannym zmianom i aktualizacjom. Firma ABS Safety GmbH w ramach usług oferuje szkolenia, doradztwo i wsparcie projektowe. Kevelaer, Seite 1 von 27

2 NIEBEZPIECZEŃSTWA WYSTĘPUJĄCE W TRAKCIE ROBÓT DACHOWYCH Źródła niebezpieczeństw Upadek z dachu Upadek przez elementy pokrycia dachowego Upadek przez otwór dachowy Spadające przedmioty (osłony pod miejscem pracy) Usuwanie usterek w ekstremalnych warunkach pogodowych Pilne prace konserwacyjne lub usuwanie usterek wymagane są niemal zawsze albo w złych warunkach pogodowych, takich, jak wichura, burze, albo nocami. Zatkane odpływy, pęknięte świetliki, warstwy lodu na dachu oraz śnieg zsuwający się z dachu stanowią sytuacje ekstremalne, a na całym obszarze dachu istnieje wtedy duże ryzyko upadku z wysokości. Dlatego również dojścia do elementów zabezpieczeń należy odpowiednio zabezpieczyć. SPIS TREŚCI 1.0 POJĘCIA 2.0 SYSTEMATYCZNY PROCES PROJEKTOWANIA 3.0 USTALENIE PODSTAWOWYCH ZASAD PROJEKTOWYCH 4.0 PROJEKTOWANIE SYSTEMU DACHOWEGO 4.1 DACHY PLASKIE O MAKS. NACHYLENIU DACHY O NACHYLENIU DO DACHY O NACHYLENIU POWYŻEJ DACHY PŁASKIE / KSZTAŁTY SPECJALNE 5.0 USTALENIE WYŁAZÓW I WEJŚĆ DACHOWYCH Seite 2 von 27

3 1.0 POJĘCIA ZABEZPIECZENIA PRZED UPADKIEM Z WYSOKOŚCI Wybór odpowiedniego zabezpieczenie przed upadkiem z wysokości, przeznaczonego do wykonywania późniejszych prac konserwacyjnych. Z różnych możliwości, z uwzględnieniem zadanych warunków ramowych wybiera się optymalne zabezpieczenie przed upadkiem: ABS-Lock SYS system poziomych lin kotwiczących / system powstrzymujący spadanie ABS-Lock pojedyncze punkty kotwiczenia UNIWERSALNE ZABEZPIECZENIE PRZED UPADKIEM Z WYSOKOŚCI SYS I - IV Kombinowane zabezpieczenie przed upadkiem w wysokości Poziome liny kotwiczące i pojedynczy punkt kotwiczenia do dachów spadzistych, dachów płaskich, do fasad i zastosowań przemysłowych. Innowacyjna technika, prosty montaż wykonywany przez dekarzy, zakłady budowy konstrukcji stalowych i zakłady budowlane. Testowany według normy EN 795 A i 795 C, jednak z dodatkowymi testami na odpowiednich podłożach. Zabezpieczenie przed upadkiem z dachu DH 01 i SDH 02 (dachowe haki bezpieczeństwa certyfikowane według EN 517 i EN 795). ZABEZPIECZENIE PRZED UPADKIEM Z WYSOKOŚCI PRZY PRACACH NA DACHU DAS 01 i SDH 02 Certyfikowany punkt kotwiczenia na dachu spadzistym ze stali szlachetnej lub dachu cynkowanym. Przetestowany pojedynczy punkt kotwiczenia z hakami na drabiny układane na połaci dachowej. Skontrolowano wszystkie kierunki obciążeń według norm EN 517 B i EN 795. Optymalny poziom bezpieczeństwa przy niewielkiej ilości haków. Do zawieszenia drabiny dachowej na połaci i jako punkt mocowania Indywidualnego sprzętu, zabezpieczającego przed upadkiem z wysokości. CZĘSTOŚĆ UŻYTKOWNIA CO ROK Do prac konserwacyjnych wykonywanych raz na kilka lat na dachach spadzistych o nachyleniu powyżej 15 optymalne zabezpieczenie przed upadkiem z wysokości oferują zabezpieczenia DH 01 lub SDH 02. DH 01 i SDH 02 są pojedynczymi punktami kotwiczenia na podkładzie drewnianym, posiadającymi certyfikat na możliwość obciążania ich we wszystkich kierunkach oraz przetestowanymi również jako dachowe haki bezpieczeństwa. Idealne rozwiązanie do przeglądów i konserwacji, montażu i demontażu barier dachowych. CO MIESIĄC Do prac konserwacyjnych przeprowadzanych w krótkich odstępach czasu na dachach płaskich i spadzistych z chodnikami konserwacyjnymi i przede wszystkim do przemieszczania się w poziomie na dłuższych odcinkach preferuje się komfortowe systemy poziomych lin kotwiczących. Oferują one optymalne rozwiązanie w przypadku konieczności nagłego przeprowadzenia prac konserwacyjnych (np. naprawa świetlika w ekstremalnych warunkach pogodowych). Seite 3 von 27

4 INDYWIDUALNY SPRZĘT, CHRONIĄCY PRZED UPADKIEM Z WYSOKOŚCI PSA SYSTEM UNIEMOŻLIWIAJĄCY ROZPOCZĘCIE SPADANIA EN 358/359 Funkcja ograniczająca zasięg poruszania się powinna zapobiec rozpoczęciu spadania. Dzięki właściwemu zastosowaniu zabezpieczenia przed upadkiem z wysokości osoba w ogóle nie powinna znaleźć się w sytuacji, w której taki swobodny spadek byłby możliwy. Uzyskuje się to poprzez zastosowanie lin łączących o maksymalnej długości 2 m. SYSTEM POWSTRZYMUJĄCY SPADANIE Z WYSOKOŚCI EN 363 Jeżeli ze względu na miejscowe warunki nie da się zapobiec swobodnemu spadkowi z wysokości, to stosując odpowiednie produkty należy zagwarantować, by: droga swobodnego spadania była możliwie niewielka, a występujące siły powstrzymujące spadającego zredukowane zostały do minimum (maks. 6 kn). W każdym systemie zabezpieczenia przed upadkiem z wysokości należy stosować pas bezpieczeństwa. Każda osoba pracująca w obszarze zagrożonym upadkiem musi zadbać o to, zastosowany system PSA Środki ochrony indywidualnej odpowiadał obowiązującym normom a ich połączenie z systemem kotwiczenia było tak krótkie jak to możliwe, w celu ograniczenia drogi spadania swobodnego. Seite 4 von 27

5 2.0 SYSTEMATYCZNY PROCES PROJEKTOWANIA 2.1 Ustalenie ryzyka upadku z wysokości Konserwacje krawędzie stanowiska pracy, przy których występuje zagrożenie, otwory dachowe, upadek przez dach, niebezpieczeństwo ześliźnięcia się. Konieczność szybkiego wykonania prac konserwacyjnych ma miejsce prawie zawsze albo w złych warunkach pogodowych, takich, jak wichura, burze, albo nocami. Tym samym w ekstremalnych sytuacjach ryzyko upadku z dachu może istnieć na całej jego powierzchni. Dlatego należy odpowiednio zabezpieczyć również dojście do urządzeń zabezpieczających. 2.2 Wybór systemu zabezpieczenia Częstość użytkowania: BI-J co rok BI-M co miesiąc Systemy zabezpieczenia: dachowe haki bezpieczeństwa pojedyncze punkty kotwiczenia liny kotwiczące Do celu przemieszczania się w poziomie na dłuższych odcinkach linowe systemy kotwiczenia oferują nadzwyczajne korzyści, bowiem nie ma potrzeby noszenia ze sobą długich lin asekuracyjnych. 2.3 Definicja wyłazów i wejść dachowych W zasięgu ręki umieścić ewentualne dodatkowe punkty kotwiczenia. Zdefiniować i dodatkowo zabezpieczyć drogi dostępu, chodniki, wejścia i wyłazy dachowe lub drabinki etc. 2.4 Projektowanie systemu zabezpieczenia Pojedyncze punkty kotwiczenia lub poziome, linowe systemy kotwiczenia Ustalenie rodzaju zabezpieczenia na powstrzymujący spadanie lub uniemożliwiający upadek (balkony, dobudówki, świetliki, regały); zdefiniowanie wielkości swobodnego upadku oraz minimalnych wysokości upadku. Uwzględnienie i ustalenie podstawowych zasad projektowych. 2.5 Kontrola minimalnej wysokości zagrożonej upadkiem / wysokości budynku Element budowlany Krawędź stanowiska pracy okap krawędź szczytu kalenica Maksymalna długość systemu łączącego Odległość punktu kotwiczenia od krawędzi stanowiska Dodatkowa amortyzacja upadku Wydłużenie liny zgodnie z danymi producenta Wysokość ciała Odstęp bezpieczeńs twa 1,90 1,00 Minimalna droga spadania SUMA Dostępna wysokość dla punktu kotwiczenia Seite 5 von 27

6 3.0 Ustalenie podstawowych zasad projektowych Ustalenie drogi swobodnego spadania/ maksymalnie 2,0 Osoby, zatrzymywane przez system powstrzymujący spadanie doznają często ciężkich obrażeń, z których szczególnie zakłócenia w ukrwieniu i krążeniu mogą stanowić zagrożenie życia. Czynności ratownicze i uwolnienie poszkodowanego nie powinny trwać dłużej niż minut. Niewielkie drogi spadania swobodnego w trakcie upadku zdecydowanie zmniejszają ryzyko odniesienia obrażeń. Z tego powodu maksymalna droga spadania swobodnego nie powinna przekroczyć 2,0-2,5 m i tym samym jest podstawą projektowania systemu zabezpieczenia. Definicja drogi swobodnego spadania: Jako drogę swobodnego spadania określa się długość linki łączącej liczoną od punktu oparcia na krawędzi stanowiska do pasa bezpieczeństwa. Przykład 1 Dach płaski: 20 m 20 m 10 m 14 m punkt oparcia na krawędzi stanowiska wysokość spadania swobodnego: 4 m pas bezpieczeństwa Odstęp punktu kotwiczenia od krawędzi stanowiska wynosi 10,00 m a tym samym długość liny do punktu narożnego wynosi ok. 14 m. Długość drogi swobodnego spadania wynosi w tym przykładzie ponad 4,00 m i tym samym nie można już jej zaakceptować w projekcie!!! Seite 6 von 27

7 Przykład 2 Dach płaski: 20 m 10 m 20 m 1/3 1/3 1/3 10 m ~ 5,3 m droga swobodnego spadania ~ 2,0 m droga swobodnego spadania Droga swobodnego spadania w przykładzie nr 2 wynosi miejscami 5,30 m i tym samym nie jest już dozwolona!!! Seite 7 von 27

8 Przykład 3 7,00 m obszar bezpieczeństwa obszar zagrożony upadkiem 2,00 m 5,00 m punkt kotwiczenia lub system linowy W przypadku odległości punktu kotwiczenia od krawędzi dachu, wynoszącej 5,00 m długość liny do punktu narożnego wynosi ok. 7,00 m, a droga swobodnego spadania maks. 2,00 m. Przykład ten odpowiada zasadzie projektowania (droga spadania swobodnego maks. 2,0 m). Przykład 4 4,00 m 1,20 m 2,80 m dodatkowy punkt kotwiczenia 10,00 m 10,00 m obszar bezpieczeństwa obszar zagrożony upadkiem 4,00 m 10,00 m punkt kotwiczenia lub system linowy W przypadku odstępu punktu kotwiczenia od krawędzi dachu, wynoszącego 10,00 m długość liny do punktu narożnego wynosi ok. 14,00 m, a droga spadania swobodnego ok. 4,00 m. Poprzez montaż dodatkowego punktu kotwiczenia w punkcie przecięcia okręgu zakreślonego liną łączącą z przekątną, droga swobodnego spadania zmniejsza się do 1,2 m. Przykład ten odpowiada zasadzie projektowania (droga spadania swobodnego maks. 2,0 m) Seite 8 von 27

9 Definicja podstawowych zasad projektowania 1. Podstawowa zasada projektowania obszar bezpieczeństwa x<5,00 m obszar zagrożony upadkiem max. 2,00 m x<5,00 m punkt kotwiczenia lub system linowy Jeżeli odstęp x punktu kotwiczenia od niebezpiecznej krawędzi < 5,00 m droga swobodnego spadania wynosi maksymalnie 2,00 m. 2. Podstawowa zasada projektowania y <5,00 m dodatkowy punkt kotwiczenia na przecięciu okręgu z przekątną. x>5,00 m obszar bezpieczeństwa obszar zagrożony upadkiem x>5,00 m punkt kotwiczenia lub system linowy Jeżeli w kwadracie odstęp x punktu kotwiczenia od krawędzi stanowiska > 5,00 m to dodatkowo wymagany będzie punkt kotwiczenia przy narożu w punkcie przecięcia okręgu o promieniu 5,00 m z przekątną. Z kolei odstęp y w kwadracie musi wynosić < 5,00 m, tak, by możliwą drogę swobodnego spadania ograniczyć do maksymalnie 2,00 m. Odstęp dodatkowego punktu kotwiczenia od krawędzi stanowiska wynosi z tego powodu zawsze > 2,50 m/< 5,00 m. Seite 9 von 27

10 4.0 Kształty dachów 4.1 Dachy płaskie o maks. nachyleniu Dachy o nachyleniu do Dachy o nachyleniu powyżej Dachy płaskie: kształty specjalne Seite 10 von 27

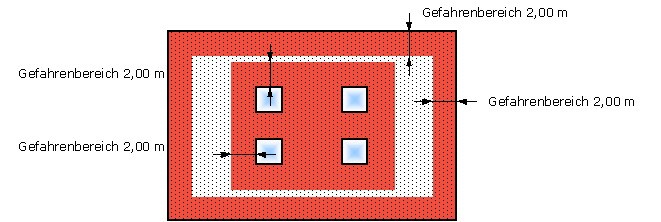

11 Gefahrenbereich 2,00 m obszar zagrożenia 2,00 m Geiser dach i systemy ochrony przed upadkiem 4.1 Dachy płaskie o maks. nachyleniu 3 szorstkie pokrycie, bezpieczne z uwagi na ześlizgiwanie się (żwir, itp.) Ustalenie ryzyka upadku z dachu Ryzyko: ryzyko upadku przy krawędziach Pilne prace konserwacyjne wykonywane są prawie zawsze albo w złych warunkach pogodowych, takich, jak wichury, albo nocą, itp. Tym samym w ekstremalnych sytuacjach ryzyko upadku z wysokości może istnieć na całej powierzchni dachu płaskiego. Dlatego należy odpowiednio zabezpieczyć również drogi dostępu do urządzeń zabezpieczających. obszar zagrożenia 2,00 m obszar zagrożenia 2,00 m Ryzyko: Ryzyko upadku z wysokości w pobliżu krawędzi Materiały dachowe o niebezpiecznie małej wytrzymałości / świetliki, dla których istnieje ryzyko upadku Gefahrenbereich 2,00 m Gefahrenbereich 2,00 m Gefahrenbereich 2,00 m Gefahrenbereich 2,00 m Gefahrenbereich 2,00 m Gefahrenbereich 2,00 m obszar zagrożenia w pobliżu świetlików Należy skontrolować wysokość ewentualnego upadku do wnętrza budynku Seite 11 von 27

12 4.1.1 DACH PŁASKI/ Pojedynczy punkt kotwiczenia Przykład nr 1 ABS-Lock - pojedyncze punkty kotwiczenia w odległości ok. 7,50 m (wymagana większa niebezpieczna wysokość, wiele przejść dachowych) 7,5 2,5 7,5 7,5 7,5 2,5 7,5 7,5 7,5 7,5 2,5 2,5 Na dachach o niebezpiecznie małej wytrzymałości należy zastosować dodatkowe zabezpieczenia przed przebiciem pokrycia zgodnie z BauV. 5,40 m UWAGA! Duże ryzyko w przypadku nieprawidłowego zastosowania sprzętu! 2,00 m 2,50 m 7,90 m 4,50 m 2,50 m 7,50 m 7,50 m 2,50 m 7,50 m 7,50 m 2,50 m Gdy odstęp pomiędzy poszczególnymi punktami kotwiczenia 7,5 m przy prawidłowym zastosowaniu, wysokość swobodnego spadania przy okapie wynosi maksymalnie 2,0 m. Patrz przykład po prawej. W przypadku nieprawidłowego zastosowania sprzętu przez użytkownika istnieje jednak ryzyko upadku z wysokości i drogi swobodnego spadania do 5,4 m. Patrz przykład po lewej. Seite 12 von 27

13 4.1.2 DACH PŁASKI/ system poziomych lin kotwiczących Przykład nr 1 np.: system lin o długości 370 mb na powierzchni dachowej 6175 m2/ odstęp podpór ok. 10 m zabezpieczenie przy świetlikach 65 m 60 m 95 m 90 m 2.5 m Seite 13 von 27

14 4.2 DACH PŁASKI/ system poziomych lin kotwiczących Przykład nr 2 Zestawienie: System powstrzymujący spadanie i system uniemożliwiający upadek np.: system lin kotwiczących - ok. 240 mb odstępy podpór 10 m H H 55 m H 35 m 50 m H = system kotwiczenia H 2.5 m 40 m 45 m niewielka wysokość upadku np.: zadaszenie, balkon itp. ok. 3-5 m wymaga możliwie krótkich systemów łączących! 30 m W przypadku zmieniających się lub niewielkich wysokości, dla których istnieje ryzyko upadku (dachy dobudówek, balkony itp.) należy odpowiednio dopasować Środki ochrony indywidualnej PSA. Czasem istnieją wysokości zagrożone upadkiem od 3,0 do 5,0 m, a przestrzeń poniżej krawędzi stanowiska nie wystarcza do teoretycznego wyliczenia wysokości upadku z uwzględnieniem amortyzowania spadania, odstępu bezpieczeństwa, itp. Systemy linowe muszą być używane przez przeszkolone osoby, w przypadku wyżej wymienionych wysokości upadku rezygnuje się ze szczególnego rozróżnienia pomiędzy systemem powstrzymującym spadanie a systemem uniemożliwiającym rozpoczęcie spadania. Przeszkolony użytkownik musi posiadać na tyle wystarczającą wiedzę, by linki systemu łączącego prowadzące do podsystemu kotwiczącego utrzymywał jak najkrótsze w celu ograniczenia drogi swobodnego spadania. Istotne jest, by stosując system zabezpieczenia zminimalizować ryzyko odniesienia obrażeń, jeśli zdarzy się wypadek w pracy. Seite 14 von 27

15 SYSTEM POZIOMYCH LIN KOTWICZĄCYCH Części powierzchni dachowych o niewielkiej niebezpiecznej wysokości W przypadku niewielkich niebezpiecznych wysokości (zadaszenia, balkony itp.) należy odpowiednio dostosować Środki ochrony indywidualnej chroniące przed upadkiem. Do tego celu można stosować systemy ograniczające zasięg lub systemy automatycznego naprężania liny - odpowiednio według norm lub stosownych przepisów chroniących pracowników. System zapobiegający upadkowi EN 358/359 System zapobiegający upadkowi powinien zapobiec swobodnemu spadaniu. Dzięki prawidłowemu zastosowaniu zabezpieczenia przed upadkiem z wysokości osoba w ogóle nie powinna znaleźć się w sytuacji, w której taki swobodny spadek jest możliwy. Uzyskuje się to poprzez zastosowanie odpowiedniego sprzętu łączącego osobę z systemem kotwiczenia. Każda osoba pracująca w obszarze zagrożonym upadkiem musi sama zadbać o to, by zastosowane osobiste wyposażenie ochronne odpowiadało obowiązującym normom, a połączenie z systemem kotwiczenia było na tyle krótkie, na ile to możliwe, by absolutnie nie znaleźć się w sytuacji, w której upadek jest możliwy. WZNOSZENIE BUDOWLI Zabezpieczenie robót budowlanych przy krawędzi szczytu i okapie. Ze względu na możliwy prosty montaż, wykonywany bez specjalnego narzędzia (brak zaciskanych złączek hydraulicznych) przez specjalistyczną firmę, systemów poziomych lin kotwiczących można już używać w trakcie wznoszenia budynku zgodnie z rozporządzeniem chroniącym pracowników branży budowlanej. Sprzęt ten jest później do dyspozycji w trakcie robót w okolicy krawędzi szczytu i okapu (np.: przy montażu technicznego zabezpieczenia przed upadkiem z wysokości lub przy pozostałych pracach krótkookresowych) a następnie można użyć go do późniejszych robót konserwacyjnych. Często zabezpieczenia techniczne w pobliżu niebezpiecznych krawędzi stanowisk przeszkadzają w trakcie wykańczania krawędzi szczytu, czy łączenia z fasadą lub muszą być często przestawiane. Jest z tym związane dodatkowe ryzyko w czasie montażu. Stale dostępny system linowy zapewnia tu cały czas optymalne bezpieczeństwo pracy. Seite 15 von 27

16 α / 2 Geiser dach i systemy ochrony przed upadkiem Przykład nr 3 Połączenie SYSTEMU POZIOMYCH LIN KOTWICZĄCYCH / Z POJEDYNCZYMI PUNKTAMI KOTWICZENIA BOCZNE PROWADZENIE LINY. Prawidłowe położenie pojedynczego punktu kotwiczenia EAP zgodnie z 2 zasadą projektowania: α α / 2!!! źle!!! X EAP dobrze 5,0 m X = 2,5 m m EAP Seite 16 von 27

17 Systemy zabezpieczenia - dach płaski Porównanie systemów Przykład nr 4 POJEDYNCZY PUNKT KOTWICZENIA 22 szt. pojedyncze punkty kotwiczenia 22 szt. podpory włącznie z nakładkami termoizolacyjnymi koszty materiału: ok m 40 m Ocena: dużo pojedynczych punktów kotwiczenia i dużo przejść dachowych nie zaleca się zastosowania w przypadku istnienia elementów wyposażenia dachów i urządzeń wentylacyjnych możliwe nieprawidłowe zastosowania mały komfort zastosowania ze względu na konieczność ciągłej wymiany punktów kotwiczenia Przykład nr 5 Połączenie POJEDYNCZEGO PUNKTU KOTWICZENIA/ POZIOMA LINA KOTWICZĄCA 100 mb system linowy 4 szt. pojedyncze punkty kotwiczenia 12 szt. podpory włącznie z nakładkami termoizolacyjnymi 40 m koszty materiału: ok m Przykład nr 6 POZIOMA LINA KOTWICZĄCA 160 mb system linowy 14 szt. podpory włącznie z nakładkami termoizolacyjnymi 40 m koszty materiału: ok Ocena: optymalne bezpieczeństwo pracy krótkie systemy łączące nie jest możliwe nieprawidłowe zastosowanie niewiele przepustów dachowych zastosowanie już w trakcie budowy do zabezpieczenia krawędzi szczytu i okapu według BauV 50 m Seite 17 von 27

18 4.2 Dachy o nachyleniu do 20 Ryzyko: Ryzyko upadku z wysokości w pobliżu krawędzi stanowisk. Materiały dachowe o niebezpiecznie małej wytrzymałości/ świetliki, dla których istnieje ryzyko upadku Ryzyko upadku na całej powierzchni dachu Pojedynczy punkt kotwiczenia / dachowy hak bezpieczeństwa DH 01 Dach dwuspadowy W przypadku odstępu m pomiędzy pojedynczymi punktami kotwiczenia droga spadania swobodnego przy okapie wynosi w przybliżeniu od 2 do 2,5 m. 2,5 m m x x m m m m x 2,5 m m dachu m m m m 2,5 m m np.: 1 szt. DH 01 na ok. 44m 2 powierzchni Odstęp pojedynczego punktu kotwiczenia do okapu i od deski szczytowej powinien wynosić 2,5 m i m. Odstęp pomiędzy pojedynczymi punktami kotwiczenia powinien wynosić maksymalnie 5,0 m. Dach jednospadowy jednospadowego m m m m 2,5 m m Uwaga niebezpieczna krawędź dla kalenicy dachu 2,5 m m m m m m 2,5 m m np.: 1 szt. DH 01 na ok. 39 m 2 powierzchni dachu Na dachach, nieposiadających wytrzymałego pokrycia należy zastosować dodatkowe zabezpieczenia przed przebiciem pokrycia zgodnie z BauV. Seite 18 von 27

19 4.2.2 Pozioma lina kotwicząca dla dachów o nachyleniu do 20 Ryzyko: Ryzyko upadku w pobliżu krawędzi stanowisk Materiały dachowe o niebezpiecznie małej wytrzymałości / świetliki, dla których istnieje ryzyko upadku Ryzyko upadku istnieje na całej powierzchni dachu Aby systemów zabezpieczenia nie poddawać nadmiernym obciążeniom, w przypadku dachów pochyłych o nachyleniu powyżej 7º należy zapobiec obsuwaniu się śniegu (lód/śnieg) za pomocą odpowiednich barier śniegowych. a) Dach dwuspadowy/poziome liny kotwiczące rysunek schematyczny: System kalenicowy System lin na powierzchni dachu EAP X EAP system linowy biegnący poprzecznie do kalenicy dopuszczalny jest tylko do nachylenia dachu do 15 X / 2 X X X / 2 X / X X 2 / 2 / 2 EAP EAP X system linowy biegnący poprzecznie do kalenicy dopuszczalny tylko do nachylenia dachu do 15 pojedynczy punkt kotwiczenia. pojedynczy punkt kotwiczenia, wymaganie określone zgodnie z podstawowymi zasadami projektowania Seite 19 von 27

20 b) Dach dwuspadowy/poziome liny kotwiczące rysunek schematyczny: System kalenicowy System lin na powierzchni dachu X X / 2 X / 2 X / 2 X / 2 X X EAP... pojedynczy punkt kotwiczenia wymaganie określone podstawowymi zasadami projektowymi Seite 20 von 27

21 X / 2 X / 2 Geiser dach i systemy ochrony przed upadkiem c) dach jednospadowy/poziome liny kotwiczące rysunek schematyczny: EAP X / 2 EAP X EAP EAP EAP... pojedynczy punkt kotwiczenia wymaganie określone podstawowymi zasadami projektowymi Seite 21 von 27

22 Dachy o nachyleniu powyżej 7º system poziomych lin kotwiczących System kalenicowy System lin na powierzchni dachu Kombinacja dachowych haków bezpieczeństwa i linowych systemów zabezpieczenia: DH 01 lub SDH 02 DH 01 lub SDH 02 rynna, po której wolno chodzić okap, po którym wolno chodzić W strefie dachu spadzistego do przemieszczania się w poziomie na dłuższych odcinkach idealną rzeczą jest umieszczanie odcinków lin w pobliżu chodników (także w pobliżu rynien dachowych, po których można chodzić). Nie zaleca się umieszczania odcinków lin przy kalenicy dachów stromych, bowiem w strefie dachu spadzistego chodzenie po dachu odbywa się na układanych na dachu drabinach. Na powierzchni dachu spadzistego sensowne jest umieszczenie haków dachowych. Seite 22 von 27

23 4.3 Dachy o nachyleniu powyżej 20 Ryzyko: Ryzyko upadku w pobliżu krawędzi stanowisk Ryzyko upadku istnieje na całej powierzchni dachu Pojedynczy punkt kotwiczenia / dachowy hak bezpieczeństwa DH 01 - SDH 02 Na dachach o nachyleniu powyżej 20 w złych warunkach pogodowych i w przypadku gładkich pokryć dachowych wymagane jest ułożenie drabin na powierzchni dachu. Dlatego na dachach o nachyleniu powyżej 20 zalecamy montaż haków bezpieczeństwa DH 01 lub SDH 02 na całej powierzchni dachu (posiadających certyfikat według DIN EN 795) w odstępach 3,50 m poziomo i 5,0 m w pionie. Na drabinach zawieszanych ma połaciach dachowych w odstępie do ok. 3,5 m w prosty i ekonomiczny sposób można wykonać bezpieczne pomosty robocze na całej powierzchni dachu. Dach dwuspadowy: Kalenica 1,0 dachu 1,5 3,5 3,5 3,5 3,5 1,5 1,5 np.: 1 szt. DAS 01 na ok. 18m 2 powierzchni Na dachach, nieposiadających wytrzymałego pokrycia należy zastosować dodatkowe zabezpieczenia przed przebiciem pokrycia zgodnie z BauV. Seite 23 von 27

24 dach czterospadowy: Kalenica 1,5 1,0 3,5 3,5 3,5 1,5 3,5 1,5 1,5 3,5 3,5 3,5 3,5 3,5 3,5 1,5 3,5 Na dachach, nieposiadających wytrzymałego pokrycia należy zastosować dodatkowe zabezpieczenia przed przebiciem pokrycia zgodnie z BauV Poziome liny kotwiczące na dachach o nachyleniu powyżej 20 Ryzyko Ryzyko upadku w pobliżu krawędzi Ryzyko ześliźnięcia się z dachu na całej jego powierzchni. W przypadku nachylonych powierzchni dachowych należy zapobiec osuwaniu się śniegu (lód/śnieg) z dachu za pomocą odpowiednich barier śniegowych w tym celu, by systemów zabezpieczeń nie poddawać nadmiernym obciążeniom. Możliwość zabezpieczenia przemieszczania się po poziomych odcinkach za pomocą poziomych lin kotwiczących w przypadku stromego nachylenia dachu i jego gładkiej powierzchni jest ograniczone. W razie potrzeby należy zmontować pomosty robocze i schodki lub stopnie. Zestawienie poziomych lin kotwiczących i dachowych haków bezpieczeństwa jest często optymalnym rozwiązaniem. Seite 24 von 27

25 4.4 Dachy płaskie: kształty specjalne Przykład: Zestawienie systemu poziomych lin kotwiczących / z pojedynczymi punktami kotwiczenia > 2,5 m system lin kotwiczących EAP > 2,5 m EAP dodatkowe punkty kotwiczenia maks. wysokość swobodnego spadania 2,00 m dodatkowe punkty kotwiczenia EAP... pojedynczy punkt kotwiczenia wymaganie określone zgodnie z podstawowymi zasadami projektowymi Seite 25 von 27

26 5.0 USTALENIE WYŁAZÓW I WEJŚĆ DACHOWYCH 1,5 3,5 3,5 3,5 3,5 1,5 1,0 1,5 Zamontować dodatkowe punkty kotwiczenia w zasięgu ręki od wyłazów i wejść dachowych. Zdefiniować i dodatkowo zabezpieczyć drogi dostępu, chodniki, czy drabinki dachowe. W razie potrzeby należy zmontować pomosty robocze i schodki lub stopnie. Zrobić przerwę w instalacjach solarnych na potrzeby ułożenia drabin. W razie potrzeby system lin kotwiczących należy zmontować powyżej urządzenia solarnego. W zakresie dostępu do dachowego systemu zabezpieczenia przed upadkiem z wysokości należy udokumentować pozycje i punkty kotwiczenia. Seite 26 von 27
